6NPBR2-0300-00-ME - Niekategoryzowane VÖGEL - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt do telewizora
Marka	VÖGEL
Model	6NPBR2-0300-00-ME
Kompatybilne rozmiary telewizorów	32-65 cali
Standard VESA	100x100 do 400x400 mm
Maksymalne obciążenie	30 kg
Materiał	Stal wysokiej jakości
Kolor	Czarny
Wymiary (szer. x wys. x gł.)	400 x 300 x 50 mm
Waga	2,5 kg
Kąt pochylenia	0-15 stopni
Obrót	Nie dotyczy (stały)
Odległość od ściany	30 mm
Zawiera akcesoria montażowe	Tak (śruby, podkładki, kotwy)
Wymagane narzędzia do montażu	Wkrętak krzyżakowy, poziomica
Zastosowanie	Do montażu na ścianie z betonu lub cegły
Gwarancja	2 lata
Instrukcja obsługi	Dostępna w formacie PDF na stronie notice-facile.com

Często zadawane pytania - 6NPBR2-0300-00-ME VÖGEL

Jaki jest maksymalny rozmiar telewizora dla uchwytu VÖGEL 6NPBR2-0300-00-ME?

Uchwyt jest przeznaczony dla telewizorów o przekątnej od 32 do 65 cali.

Jakie są dopuszczalne standardy VESA dla tego uchwytu?

Uchwyt obsługuje standardy VESA od 100x100 mm do 400x400 mm.

Czy uchwyt VÖGEL 6NPBR2-0300-00-ME umożliwia pochylanie telewizora?

Tak, uchwyt pozwala na pochylenie w zakresie 0-15 stopni.

Jakie narzędzia są potrzebne do montażu uchwytu?

Do montażu potrzebny będzie wkrętak krzyżakowy oraz poziomica.

Jaka jest maksymalna waga telewizora, jaki mogę zamontować na tym uchwycie?

Maksymalne obciążenie uchwytu wynosi 30 kg.

Czy uchwyt nadaje się do montażu na ścianie gipsowo-kartonowej?

Uchwyt jest zalecany do montażu na ścianach z betonu lub cegły. W przypadku ściany gipsowo-kartonowej należy użyć odpowiednich kotew rozporowych (nie dołączonych).

Jakie akcesoria montażowe są zawarte w zestawie?

Zestaw zawiera śruby, podkładki i kotwy ścienne odpowiednie do typowych ścian betonowych.

Jaka jest odległość telewizora od ściany po zamontowaniu?

Telewizor będzie znajdował się w odległości około 30 mm od ściany.

Gdzie mogę pobrać instrukcję obsługi uchwytu VÖGEL 6NPBR2-0300-00-ME?

Instrukcję obsługi w formacie PDF można bezpłatnie pobrać ze strony notice-facile.com.

Jaki jest okres gwarancji na ten uchwyt?

Uchwyt objęty jest 2-letnią gwarancją.

INSTRUKCJA OBSŁUGI 6NPBR2-0300-00-ME VÖGEL

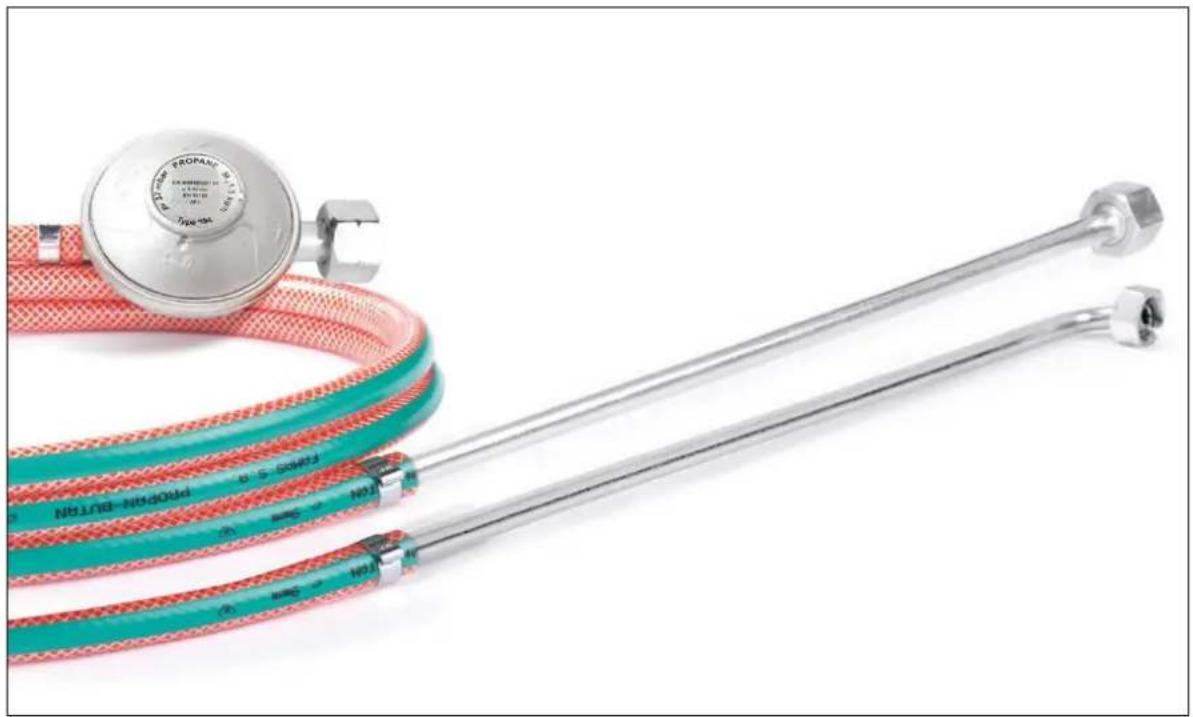

INSTRUKCJA PODŁĄCZENIA WEŻA DO GAZU VÖGEL 3 M DO BUTLI

Przyłącze przeznaczone jest WYŁĄCZENIE do butli gazowej o wadze 11 kg. Montażu przyłącza powinna dokonać osoba posiadająca stosowne uprawnienia. Przed rozpoczęciem montażu SPRAWDŹ STAN BUTLI GAZOWEJ I ZNAJDUJĄCEJ SIĘ NA NIEJ USZCZELKI!

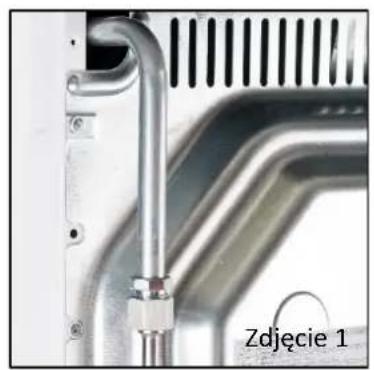

1. W pierwszej kolejności podłączamy końcówkę przyłącza do kuchenki gazowej (zdjęcie 1) pamiętając, iż posiada końcówkę długą do stosowania z KUCHENKĄ Z PIEKARNIKIEM LUB BEZ (zdjęcie 2) z wejściem w postaci króćca prostego (460257) lub kolanka (460255). Zwracamy uwagę na sposób podłączenia „lancy” – TYLKO PIONOWY (zdjęcie 3), oraz rodzaj uszczelnienia – w tym przypadku występuje uszczelnienie doczołowe za pomocą dołączonej do zestawu uszczelki płaskiej (zdjęcie 4).

Close-up of a metallic pipe fitting with a label 'Zdjęcie 1' (no other text or symbols visible)

Zdjęcie 5

UWAGA! – Pod żadnym pozorem nie należy dodatkowo uszczelniać przyłącza na gwincie (zdjęcie 5). Może to skutkować niedokładnym uszczelnieniem na uszczelce płaskiej lub w najgorszym wypadku pęknięciem nakrętki podczas przykręcania. Ponadto należy zwrócić szczególną uwagę na siłę, z jaką przykręcamy nakrętkę. Jeżeli w trakcie dokręcania poczujemy opór stawiany przez uszczelkę, wystarczającym jest dokręcenie nakrętki o ćwierć do pół obrotu. Zbyt silne dokręcenie może skutkować zgnieczeniem, nacięciem lub pęknięciem uszczelki powodując uratę szczelności przyłącza.

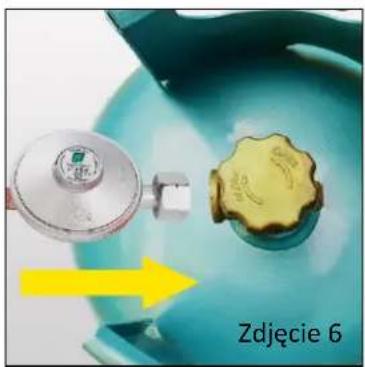

1. Podłączamy reduktor do butli gazowej (zdjęcie 6).

UWAGA! – W zestawie reduktor nie jest wyposażony w uszczelkę, uszczelka powinna znajdować się na butli gazowej (zdjęcie 7). Pod żadnym pozorem nie należy dodatkowo uszczelniać przyłącza na gwincie (zdjęcie 5). Może to skutkować niedokładnym uszczelnieniem na uszczelce lub w najgorszym

wypadku pęknięciem nakrętki podczas przykręcania. Pamiętajmy, iż w nakrętce reduktora występuje „lewy gwint”, dokręcamy ją w kierunku przeciwnym do kierunku obrotu wskazówek zegara.

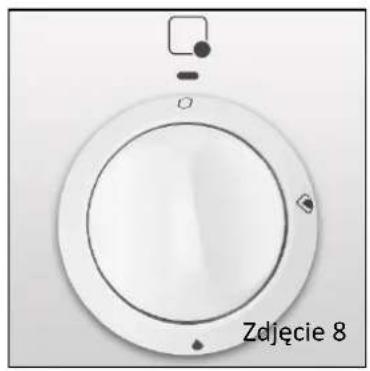

1. Upewniwszy się, iż kurki w kuchence gazowej są w pozycji zamkniętej (zdjęcie 8) możemy odkręcić główny zawór znajdujący się na butli gazowej (zdjęcie 9).

1. Sprawdzamy szczelność instalacji przy pomocy elektronicznego miernika gazów wybuchowych.

2. Jeśli w wyniku testu szczelności instalacji nie odnotowaliśmy żadnych wycieków, możemy odkręcić kurek w kuchence gazowej i sprawdzić działanie urządzenia. Zalecane jest również wpisanie numeru butli gazowej na której było realizowane podłączenie do karty gwarancyjnej urządzenia oraz węża.

UWAGA! – Jeżeli pomimo spełnienia wszystkich działań zawartych w punktach 1 – 5 urządzenie nie funkcjonuje poprawnie (nie puszcza gazu) należy zweryfikować sprawność kuchenki gazowej oraz upewnić się, iż w butli znajduje się gaz.

Zdjęcie 10

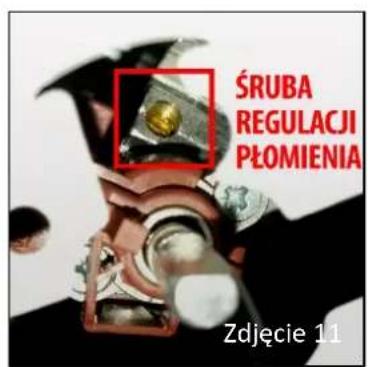

ŚRUBA REGULACJI PŁOMIENIA Zdjęcie 11

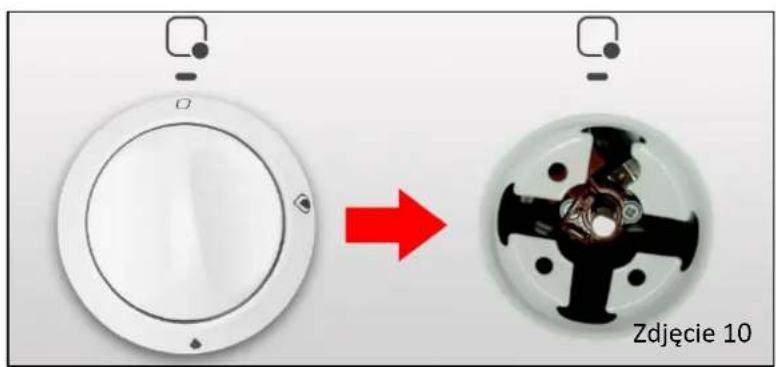

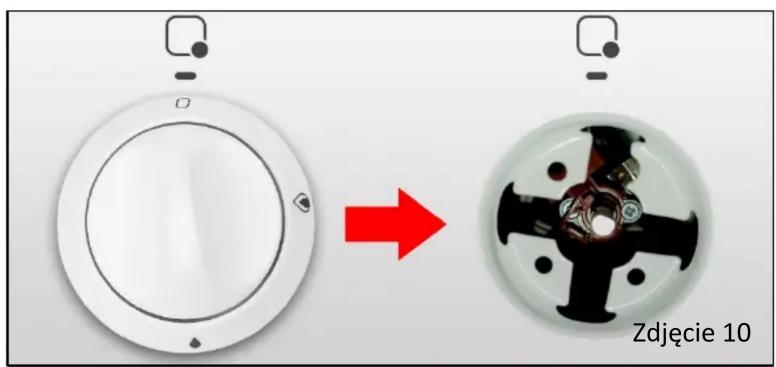

UWAGA! – Przy zasilaniu kuchni gazowej gazem propan-butan należy pamiętać o WYMIANIE DYSZ I REGULACJI PŁOMIENIA (zdjęcie 10, 11) w celu prawidłowego działania urządzenia. Należy pamiętać, iż zdjęcia są poglądowe - sposób regulacji płomienia i umiejscowienie śruby może być inne w zależności od urządzenia.
