VI 800 SW - Falownik PowerWalker - Bezpłatna instrukcja obsługi

Typ produktu	Zasilacz awaryjny UPS
Model	VI 800 SW
Producent	PowerWalker
Moc pozorna (VA)	800 VA
Moc czynna (W)	480 W
Topologia	Line-interactive
Napięcie wejściowe	230 V AC
Napięcie wyjściowe	230 V AC
Czas przełączania	4–8 ms
Liczba gniazd wyjściowych	2 (Schuko)
Interfejs komunikacyjny	USB + RS-232
Wymiary (szer. × gł. × wys.)	280 × 140 × 90 mm
Waga	5 kg
Typ baterii	12 V / 7 Ah (x2)
Czas podtrzymania (przy 50% obciążenia)	ok. 10–15 minut
Ochrona przeciwprzepięciowa	Tak
Filtr zakłóceń	Tak
Wskaźniki	LED (tryb sieci, baterii, awarii)
Alarmy dźwiękowe	Tak (niski poziom baterii, przeciążenie)
Zakres temperatury pracy	0–40 °C
Czyszczenie	Sucha, miękka szmatka; nie używać płynów
Bezpieczeństwo	Nie otwierać obudowy, chronić przed wilgocią
Naprawa i części zamienne	Tylko przez autoryzowany serwis
Informacje ogólne	Zgodny z Dyrektywą RoHS, CE

Często zadawane pytania - VI 800 SW PowerWalker

Jak podłączyć urządzenia do UPS PowerWalker VI 800 SW?

Podłącz odbiorniki (komputer, monitor) do gniazd wyjściowych UPS. Upewnij się, że łączna moc nie przekracza 480 W. Nie podłączaj urządzeń o dużym poborze mocy, takich jak drukarki laserowe.

Jak wymienić baterię w UPS PowerWalker VI 800 SW?

Odłącz UPS od sieci i odbiorników. Odkręć śruby obudowy, odłącz starą baterię (12V 7Ah), wymień na nową o identycznych parametrach, zamknij obudowę. Zalecamy wykonanie tej czynności przez autoryzowany serwis.

Co oznaczają diody LED na UPS PowerWalker VI 800 SW?

Zielona dioda świeci, gdy UPS pracuje w trybie sieciowym. Żółta dioda wskazuje tryb baterii (zasilanie awaryjne). Czerwona dioda sygnalizuje awarię lub przeciążenie. Szczegóły w instrukcji.

Jak długo UPS PowerWalker VI 800 SW podtrzyma pracę komputera?

Czas podtrzymania zależy od obciążenia. Przy 50% obciążenia (ok. 240 W) wynosi około 10–15 minut. Przy pełnym obciążeniu (480 W) czas jest krótszy.

Czy PowerWalker VI 800 SW ma ochronę przeciwprzepięciową?

Tak, UPS posiada wbudowaną ochronę przeciwprzepięciową oraz filtr zakłóceń, co zabezpiecza podłączone urządzenia przed skokami napięcia.

Co zrobić, gdy UPS PowerWalker VI 800 SW wydaje dźwięk alarmu?

Alarm dźwiękowy może oznaczać pracę na baterii, niski poziom baterii lub przeciążenie. Sprawdź wskaźniki LED: jeśli świeci żółta dioda – UPS pracuje na baterii; jeśli czerwona – odłącz część obciążenia.

Jak zresetować UPS PowerWalker VI 800 SW po alarmie przeciążenia?

Odłącz nadmiarowe urządzenia od gniazd UPS. Naciśnij przycisk zasilania, aby wyłączyć UPS, odczekaj chwilę i włącz ponownie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy mogę używać UPS PowerWalker VI 800 SW z generatorem?

Tak, ale generator powinien zapewniać stabilne napięcie i częstotliwość (50 Hz). Niestabilne źródło może spowodować częste przełączanie na baterię. Zalecamy stosowanie generatora z regulatorem napięcia.

Jakie oprogramowanie jest kompatybilne z PowerWalker VI 800 SW?

UPS współpracuje z oprogramowaniem PowerWalker UPS Monitor lub ViewPower (dostępne do pobrania na stronie producenta). Umożliwia monitorowanie parametrów i bezpieczne wyłączenie systemu.

Gdzie mogę znaleźć instrukcję obsługi PowerWalker VI 800 SW?

Instrukcję w formacie PDF można pobrać ze strony notice-facile.com lub bezpośrednio od producenta PowerWalker. Jest dostępna w języku polskim.

INSTRUKCJA OBSŁUGI VI 800 SW PowerWalker

Interaktywny liniowy system zasilania awaryjnego

PowerWalker VI 600 SW

PowerWalker VI 800 SW

Skrócona instrukcja obsługi

EN/DE/FR/ES/IT/PT/SE/FI/NO/TR RU/UA/BY/PL/CZ/HR/HU/BG/KZ/SR

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

PL

ZACHOWAJ TE INSTRUKCJE – Niniejszy podręcznik zawiera ważne instrukcje dla modelis PowerWalker VI 600/800 SW, które należy wykonywać podczas instalacji i konserwacji urządzenia i akumulatorów.

• Ten produkt jest przeznaczony specjalnie do komputerów PC i nie zaleca się używania go w systemach podtrzymywania życia lub innych istotnych urządzeniach.
  • To urządzenie może być obsługiwane przez osobę bez specjalnego szkolenia.

- Do gniazdek systemu zasilania awaryjnego nie podłączaj urządzeń domowych, takich jak suszarki.

- To urządzenie jest przeznaczone do instalacji w kontrolowanym środowisku (kontrolowana temperatura, obszar we wnętrzu budynku, bez zanieczyszczeń przewodzących). Unikaj instalowania systemu zasilania awaryjnego w miejscach, w których obecna jest stojąca lub bieżąca woda lub wysoka wilgotność.

- Ryzyko porażenia prądem. Nie demontuj obudowy. Wewnątrz brak jest części, które mogą być naprawiane przez użytkownika. Serwisowanie powierzaj wykwalifikowanemu personelowi.

- Gniazdko sieciowe powinno znajdować się w pobliżu urządzenia i być łatwo dostępne. Aby odizolować system zasilania awaryjnego od gniazda prądu zmiennego, wyjmij wtyczkę z gniazdka elektrycznego.

- Jeśli system zasilania awaryjnego jest magazynowany przez długi czas, zaleca się naładowanie akumulatorów (przez podłączenie urządzenia do zasilania i włączenie przełącznika na pozycję "ON") raz w miesiącu, przez 24 godziny, aby uniknąć ich rozładowania.

- Nie używaj systemu zasilania awaryjnego poza znamionowymi wartościami obciążenia.

- System zasilania awaryjnego zawiera jeden lub dwa akumulatory o dużej pojemności. Nie należy więc otwierać obudowy, aby uniknąć ryzyka porażenia prądem. Jeśli wymagany jest jakikołwiek przegląd lub wymiana akumulatora, skontaktuj się ze sprzedawcą.

- Wewnętrzne zwarcie systemu podtrzymywania napięcia prowadzi do zagrożeń, takich jak porażenie prądem lub pożar, dlatego nie można stawiać na urządzeniu żadnych pojemników z woda (np. szklanki), aby uniknąć niebezpieczeństwa porażenia prądem.

- Nie wrzucaj akumulatorów do ognia. Akumulatory mogą wybuchnać.

- Nie otwieraj i nie rozbijaj akumulatorów. Wyciek elektrolitu jest szkodliwy dla skóry i oczu. Może on być toksyczny.

- Ikona na tabliczce znamionowej oznacza fazy.

- Akumulator stwarza ryzyko porażenia prądem i zwarcia z przepływem prądu o wysokim natężeniu. Podczas pracy z akumulatorami należy przestrzegać następujących zasad bezpieczeństwa:

• Zdejmij z reki zegarek, pierścionki lub inne metalowe przedmioty.

- Używaj narzędzi z izolowanymi uchwytami.

- Serwisowanie akumulatorów powinno być wykonywane lub nadzorowane przez osoby znające się na akumulatorach i wymaganych środkach ostrożności. Nieautoryzowane osoby nie powinny zbliżać się do akumulatorów.

- Akumulatory należy wymieniać na akumulatory tego samego typu i o tej samej liczbie zapieczętowanych komór elektrolitu.

- Maksymalna znamionowa temperatura otoczenia to 40°C.

- To urządzenie typu A do podłączenia do sieci ma już zainstalowany przez sprzedawcę akumulator. Może być zainstalowane przez operatora i obsługiwane przez osoby bez przeszkolenia.

- Podczas instalacji sprzętu należy upewnić się, że suma prądów upływowych systemu zasilania awaryjnego i podłączonych obciążeń nie przekracza 3,5mA.

- Uwaga, ryzyko porażenia prądem. Po odłączeniu tego urządzenia od sieci, akumulator nadal może podtrzymywać niebezpieczny poziom napięcia. Dlatego też, jeśli konieczne są prace konserwacyjne lub serwisowe wewnątrz urządzenia, należy odłączyć dodatni i ujemny biegun akumulatora.

- Gniazdko sieciowe, z którego zasilany jest system zasilania awaryjnego powinno znajdować się w pobliżu urządzenia i być łatwo dostępne.

- Jeśli z urządzenia wydobywa się dym, jak najszybciej odłącz zasilanie i skontaktuj się z dystrybutorem.

- Nie przechowuj i nie używaj tego produktu w żadnym z poniższych środowisk:

○ Miejsca, w których obecne są palne gazy, substancje powodujące korozję lub duże ilości pyłu.

- Jakiekolwiek obszary o wyjątkowo wysokiej lub niskiej temperaturze (powyżej 40°C lub poniżej 0°C) i wilgotności przekraczającej 90%.

- Jakiekolwiek obszary wystawione na bezpośrednie nasłonecznienie lub zbliżone do jakichkolwiek urządzeń grzewczych.

○ Obszary o mocnych wibracjach.

○ Obszary na zewnątrz.

- Jeśli w pobliżu pojawi się ogień, używaj suchych środków gaśniczych. Użycie płynnych środków gaśniczych może zwiększyć ryzyko porażenia prądem.

Ten produkt jest zgodny z przepisami UE dotyczącymi bezpieczeństwa i środowiska.

Gdy urządzenie ma zostać wyrzucone, poddaj wszystkie możliwe elementy recyklingowi. Baterie i akumulatory nie mogą być utylizowane wraz z odpadami domowymi! Należy je poddać recyklingowi w lokalnym punkcie recyklingu. Możemy wspólnie chronić nasze środowisko.

Seria PowerWalker VI to inteligentne, niewielkie, interaktywne urządzenia systemu zasilania awaryjnego (UPS), przeznaczone do ochrony wrażliwych urządzeń elektronicznych przed wszelkimi formami zakłóceń w dostawach prądu oraz całkowitymi awariami zasilania. Urządzenie jest wyposażone w wiele funkcji, które umożliwiają dłuższe i pewniejsze działanie całego podłączonego sprzętu.

2. Ekologiczny projekt

PowerWalker VI 600/800 SW wyposażono w funkcję ładowania z trybem przełączania, który oferuje szereg zalet:

• Zwiększenie wydajności ładowania do ponad 80%, większą oszczędność energetyczną w porównaniu z tradycyjnym systemem zasilania awaryjnego.
• Akumulator jest ładowany do 90% tylko w 4 godziny, co skraca czas ładowania o 50%.
• Zmniejszenie generowania ciepła podczas ładowania akumulatora, co powoduje wydłużenie jej żywotności.
  • Zwiększenie niezawodności i większe oszczędności.

3. Zawartość zestawu

Wewnątrz opakowania powinny znajdować się następujące elementy:

Urządzenie systemu zasilania awaryjnego UPS	Przewód UPS	Przewód IEC	Przewód zasilający
Płyta CD z oprogramowaniem	Skrócona instrukcja obsługi	Instrukcja serwisowania

4. Omówienie produktu

Panel przedni:

① Napięcie wejściowe
② Napięcie wyjściowe
③ Kontrolka trybu zasilania z sieci
4 Kontrolka trybu akumulatora
5 Kontrolka poziomu naładowania, błyskająca oznacza przeciążenie
⑥ Kontrolka kondensatora akumulatora, błyskająca oznacza niski poziom akumulatora

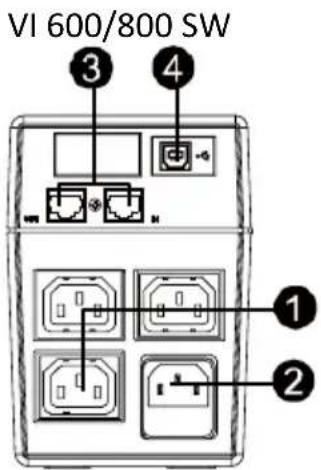

Panel tylny:

① Gniazdka wyjściowe
② Gniazdo sieciowe
③ Zabezpieczenie modemu lub telefonu przed przepięciami
4 Port USB

4. Instalacja i konfiguracja początkowa

PL

Sprawdź urządzenie przed instalacją. Upewnij się, że nie jest uszkodzone.

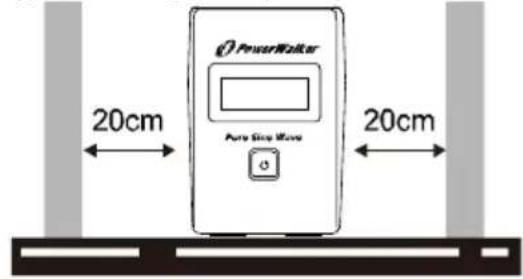

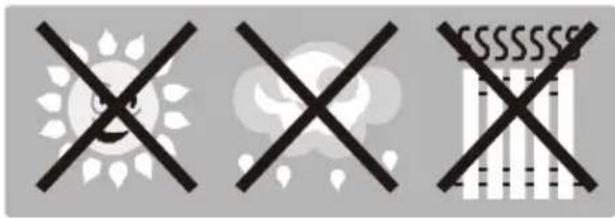

I: Warunki instalacji i przechowywania

Zainstalować urządzenie w bezpiecznym miejscu, wolnym od nadmiaru kurzu i z odpowiednim przepływem powietrza. Ustaw urządzenie UPS przynajmniej 20 cm od innych urządzeń, aby uniknąć zakłóceń. NIE uruchamiaj urządzenia, jeśli temperatury przekraczają zakres 0-40° C, a wilgotność względna przekracza 0-90 %.

II: Podłączanie do sieci i ładowanie

Podłącz przewód zasilający do gniazdka w ścianie. W celu uzyskania najlepszych rezultatów zalecamy ładowanie akumulatora przynajmniej 4 godziny przed pierwszym użyciem. Urządzenie podłączone do sieci ładuje akumulator.

III: Podłącz urządzenia

Podłącz zasilane urządzenia do gniazdek wyjściowych z tyłu systemu zasilania awaryjnego. Włącz przełącznik zasilania systemu, aby uruchomić zabezpieczenie zasilanych urządzeń przez system zasilania awaryjnego.

Nie podłączaj listwy zasilającej lub rozdzielacza do systemu zasilania awaryjnego.

IV: Podłącz zabezpieczenie modemu lub telefonu przed przepięciami

Podłącz jeden przewód modemu lub telefonu do zabezpieczonego przed przepięciami gniazda wejściowego "IN" z tytu systemu zasilania awaryjnego. Drugim przewodem telefonicznym podłącz gniazdo wyjściowe "OUT" z komputerem.

V: Podłącz przewód USB

W celu monitorowania stanu systemu zasilania awaryjnego (takiego jak automatyczne wyłączenie lub włączenie urządzenia) za pomocą dołączonego oprogramowania, połącz urządzenie z komputerem za pomocą dołączonego przewodu USB.

NIGDY nie podłączaj drukarki laserowej lub skanera do systemu zasilania awaryjnego, ponieważ udar prądowy, wytwarzany przez silniki tych urządzeń może spowodować uszkodzenie systemu.

VI: Włącz/wyłącz urządzenie

Włącz system zasilania awaryjnego naciskając włącznik zasilania. Wyłącz system zasilania awaryjnego, ponownie naciskając włącznik zasilania.

6. Alarm dźwiękowy systemu zasilania awaryjnego

Gdy system zasilania awaryjnego przełącza się z trybu sieciowego na zapasowe zasilania z akumulatora: dźwięk co 10 sekund.
- Przy niskim stanie akumulatora: dźwięk co sekundę.
• Gdy system zasilania awaryjnego jest przeciążony: dźwięk co 0,5 sekundy.
• W przypadku awarii akumulatora: dźwięk co 2 sekundy.
• Inne usterki: dźwięk ciągły.

7. Instalacja oprogramowania w komputerze

- Użyj dołączonej płyty CD i wykonaj instrukcje ekranowe, aby zainstalować oprogramowanie ViewPower.

- Po udanej instalacji oprogramowania ustanowiona zostaje komunikacja z systemem zasilania awaryjnego i pomarańczowa ikona pojawia się na pasku zasobnika systemowego.

• Dwukrotnie kliknij ikonę, aby użyć monitora (jak powyżej).
- Możesz zaplanować wyłączenie/uruchomienie systemu zasilania awaryjnego oraz monitorować jego stan za pomocą komputera.
- Szczegółowe instrukcje zawarto w elektronicznej instrukcji w oprogramowaniu.

1. Dane techniczne

Model	VI 600 SW	VI 800 SW
POJEMNOŚĆ	600 VA / 360 W	800 VA / 480 W
WEJŚCIE
Napięcie	220~240 VAC
Zakres napięcia	162~290 VAC
Zakres częstotliwości	50/60Hz±1Hz
WYJŚCIE
Regulacja napięcia	+/-10%
Czas transferu	Zazwyczaj 2-6 ms, maksymalnie 10 ms.
Kształt fali	Fala Sinusoidalna Czysta
Ochrona	Ochrona przed zwarciami i przeciążeniem
AKUMULATOR
Typ i liczba	12V/ 7Ah x 1	12V/ 9Ah x 1
Czas ładowania	4 godzin do odzyskania 90% pojemności
Ochrona	Ochrona przed rozładowaniem i przeładowaniem
Czas zasilania awaryjnego (szacunkowo 120 W)	10 min	15 min
DANE FIZYCZNE
Wskaźnik LCD	Prąd wejściowy/wyjściowy, tryb sieciowy, poziom naładowania, pojemność akumulatora
Wymiary (gł. x sz. x w.)	328 mm x 100 mm x 145 mm
ŚRODOWISKO
Wilgotność	0-90 % wilg. wzgl. @ 0-40° C (bez kondensacji)
Poziom hałasu	Poniżej 40 dB
