INSTRUKCJA OBSŁUGI Pole Pod EX Velbon

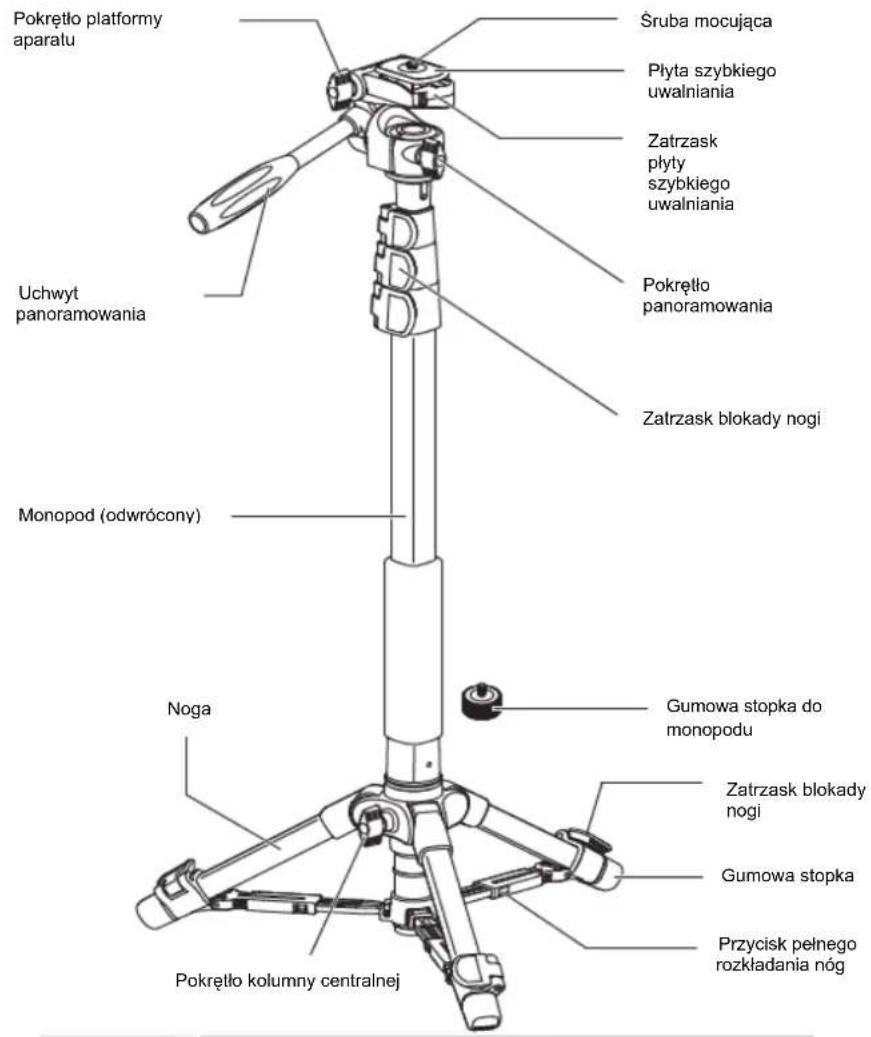

Identyfikacja głównych części

Dziękujemy za wybór produktu firmy Velbon. Przed rozpoczęciem użytkowania zapoznaj się z instrukcją obsługi, aby odpowiednio korzystać z tego produktu.

	Monopod pole Pod EX
Głowica	PHD-32Q
Wysokość po rozłożeniu (uwzględniając uniesienie podstawy)	1870 mm
Wysokość po rozłożeniu (bez uniesionej podstawy)	1813 mm
Skok kolumny centralnej	57 mm
Minimalna wysokość	647 mm
Długość po złożeniu	710 mm
Średnica rurek monopodu	23/20/17/14 mm
Średnica nóg statywu	17/14 mm
Monopod	4 sekcje
Statyw	2 sekcje
Waga	800 g
Optymalne obciążenie	1000 g
Płyta szybkiego uwalniania	QB-32

Słatyw jest stabilniejszy, gdy jego nogi są rozłożone. Niemniej jednak nogi te są przede wszystkim uzupełnieniem monopodu. Dlatego pamiętą o mocnym trzymaniu aparatu zamocowanego na statywie. Nie stawaj na nogach statywu, ponieważ może to spowodować ich uszkodzenie.

Zanim przemieścisz monopod w inne miejsce, zdemontuj z niego aparat. W przeciwnym wypadku w czasie transportu aparat może się odczepić i spaść.

Producent zastrzega sobie prawo do zmian w specyfikacji, konstrukcji oraz wymiarach bez uprzedniego powiadomienia.

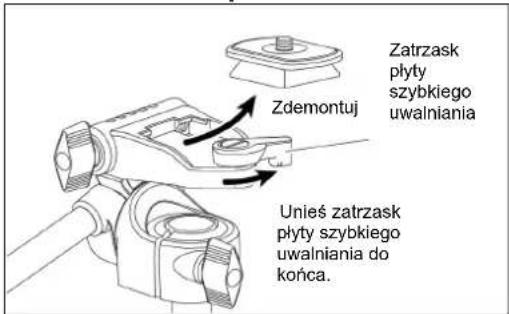

1-1. Mocowanie aparatu

Unieś zatrzask płyty szybkiego uwalniania do końca i zdemontuj płytę QB-32.

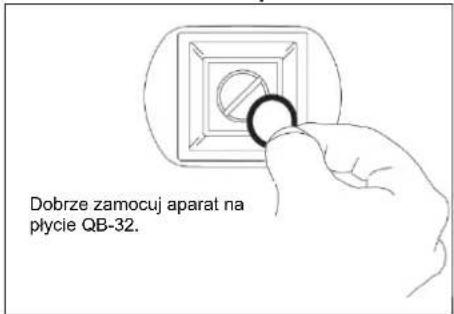

1-2. Mocowanie aparatu

Umieść płytę QB-32 od spodu gwintu statywowego aparatu i dokręć ją mocno do aparatu za pomocą monety lub podobnego przedmiotu. Zamocuj aparat z płytą QB-32 na głowicy PHD-32Q.

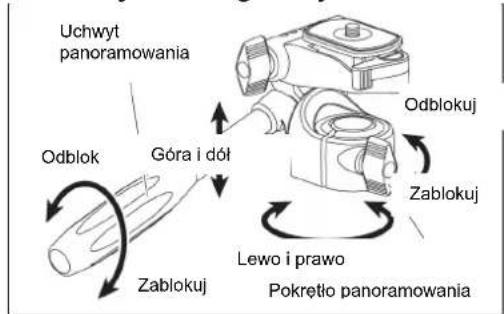

2-1. Korzystanie z głowicy PHD-32Q

Po przekręceniu uchwylu panoramowania w kierunku przeciwnym do ruchu wskazówek zegara możesz przesuwać aparat w górę i w dół. Jeżeli odkręcisz pokrętło panoramowania, aparat będzie można przesuwać w lewo i w prawo.

2-2. Korzystanie z głowicy PHD-32Q

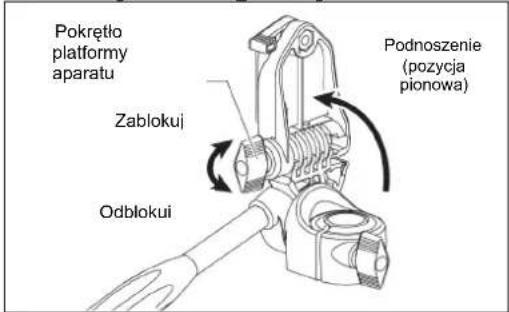

Odkręcenie pokrętła platformy aparatu umożliwia obrócenie aparatu do pozycji pionowej. Gdy odpowiednio wykadrujesz zdjęcie, dobrze dokręć uchwyt i pokrętło panoramowania i zacznij fotografować.

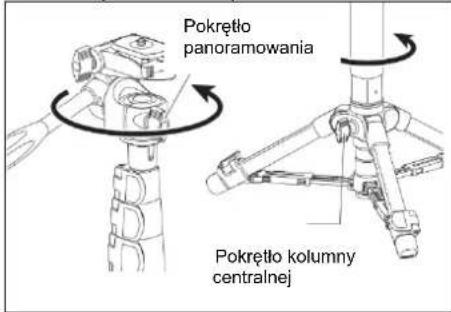

1. Odczepianie głowicy PHD-32Q lub monopodu od korpusu


Jeżeli chcesz zdemontować głowicę PHD-32Q lub monopod z korpusu, najpierw dobrze dokręć uchwyt panoramowania, następnie pokrętło panoramowania, wszystkie pozostałe pokrętła oraz pokrętło kolumny centralnej. Następnie obróć płytę PHD-32Q lub monopod w kierunku przeciwnym do ruchu wskazówek zegara i zdemontuj te części z korpusu. Zamiast głowicy PHD-32Q możesz zamocować inną głowicę sprzedawaną osobno.
※ Śruba do montażu głowicy = UNC1/4

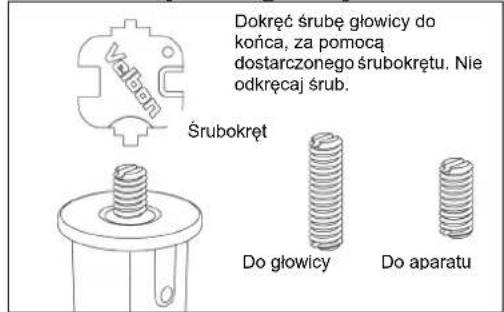

1. Dwa rodzaje śrub głowicy


Ten produkt jest dostarczany z dwoma rodzajami śrub mocujących. Jedna jest długa, a druga krótka. Dluga śruba mocująca jest zamocowana fabrycznie. Krótką śrubę mocującą można zamocować w razie potrzeby.
※ Jeżeli aparat jest zamocowany na tym produkcie, użyj krótkiej śruby mocującej.

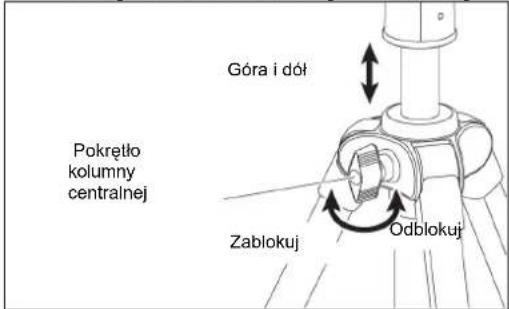

1. Korzystanie z kolumny centralnej


Odkręć pokrętło i ręcznie wyreguluj wysokość kolumny centralnej. Dokręć pokrętło kolumny centralnej na pożądanej wysokości.

1. Rozkładanie nóg i monopodu


Aby wydłużyć nogę lub monopod, podnieś zatrzask blokady nogi i rozciągnij nogę, a następnie zamknij zatrzask na pożądanej wysokości. Jeżeli nie rozciągasz nóg całkowicie, jak najczęściej korzystaj z większych nóg do fotografowania.

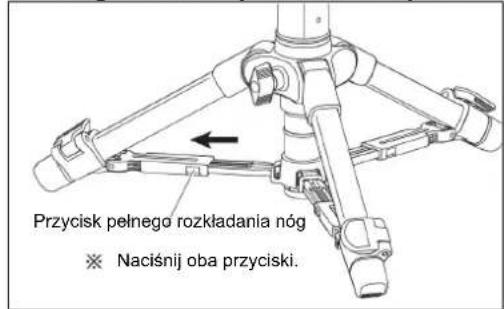

1. Fotografowanie pod niskim kątem


Aby zwiększyć stabilność, rozłoż nogi na boki. W tym celu naciśnij oba przycisk pełnego rozkładania nóg.
※ Gdy chcesz wrócić do pierwotnej pozycji, po prostu zamknij nogi.

Uważaj, aby nie przytrzasnąć palców podczas otwierania i zamykania zatrzasków.

Ze względów bezpieczeństwa zalecamy rozkładanie nóg statywu do końca.

1. Użytkowanie w formie monopodu

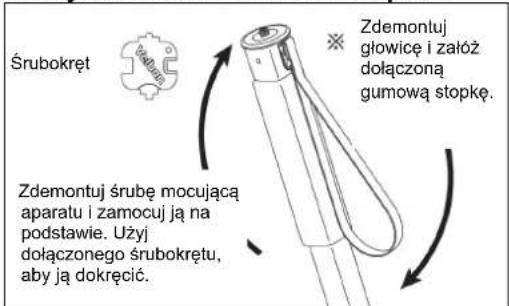

Obróć rurkę do góry nogami, zdemontuj głowicę i zamocuj dołączoną gumową stopkę. Monopod jest gotowy do pracy. Aby zapobiegać wypadkom i dla bezpieczeństwa, trzymaj aparat w ręku. Założ pasek na rękę.

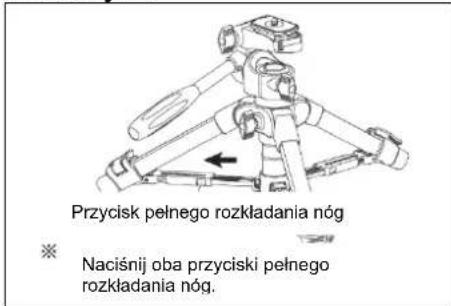

1. Użytkowanie w formie ministatywu


Zdemontuj głowicę i monopod z korpusu. Jeżeli zamocujesz głowicę bezpośrednio na korpusie, uzyskasz ministatyw. Taki ministatyw przydaje się, gdy robi się zdjęcia na stole, fotografuje kwiaty itp. Jeżeli podczas fotografowania aparat powinien znaleźć się niżej, naciśnij oba przyciski pełnego rozkładania nóg, jednocześnie rozwierając nogi statywu. Głowica powinna się opuścić, co umożliwia fotografowanie z niższej pozycji.
※ Jeżeli mocujesz głowicę na monopodzie, użyj długiej śruby mocującej. Jeżeli umieszczasz aparat bezpośrednio na monopodzie, użyj krótkiej śruby mocującej.
※ Gdy zechcesz wrócić do pierwotnej pozycji, po prostu zamknij nogi.
