INSTRUKCJA OBSŁUGI S1 Wybot

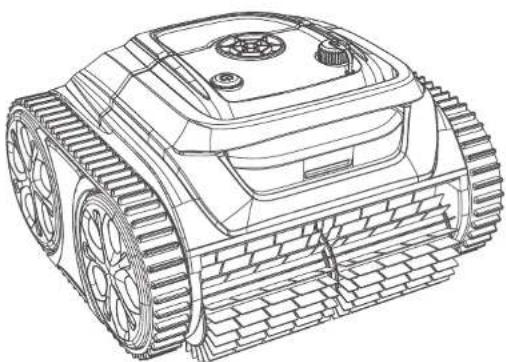

Robot do czyszczenia basenu Instrukcja obsługi

WYBOT S1

Przeczytaj całą instrukcję przed uruchomieniem zrobotyzowanego odkurzacza basenowego i zachowaj niniejszą instrukcję do wglądu.

Dziękujemy za wybranie produktów WYBOT, Twoje wsparcie wiele dla nas znaczy. Naszym celem jest ciągłe dostarczanie najlepszych rozwiązań, aby uwolnić Cię od czyszczenia basenu i cieszyć się czasem spędzanym z rodziną.

WYBOT zapewnia wysoką wydajność, niskie zużycie energii, łatwą obsługę i dokładne czyszczenie basenu.

Jego unikalny wygląd i niezawodne funkcje, takie jak aktywacja jednym przyciskiem, potężne ssanie i szorowanie, dokładna filtracja, inteligentna nawigacja, zdalne sterowanie i wysoka kompatybilność z różnymi kształtami basenów i materiałami konstrukcyjnymi zapewniają wygodne, inteligentne i opymtalne czyszczenie basenu.

Przed użyciem odkurzacza należy uważnie przeczytać instrukcję obsługi. Bezpieczeństwo użytkownika jest najważniejsze. Należy zapoznać się z instrukcją i obstugłwać urządzenie zgodnie z instrukcjami, WYBOTICS Co., Ltd. nie ponosi odpowiedzialności za jakiekolwiek straty lub obrażenia spowodowane niewłaściwym użytkowaniem.

Ostrzeżenie

Niezastosowanie się do ostrzeżeń może spowodować poważne obrażenia ciała, porażenia prądem lub śmierci.

1. Należy używać wyłącznie akcesoriów zalecanych lub sprzedawanych przez WYBOTICS Co., Ltd.
2. Wysuszyć gniazdo ładowania po każdym czyszczeniu. Wilgotne gniazdo ładowania może spowodować porażenie prądem.
3. Nie ładuj odkurzacza, gdy jest uruchomiony (wskaźnik jest włączony).
4. Należy używać wyłącznie oryginalnej i autoryzowanej ładowarki. Należy unikać ładowania innych urządzeń za pomocą tej ładowarki. Niewłaściwe użytkowanie może spowodować przegrzanie lub wyciek żrącego płynu z akumulatora.
5. Należy upewnić się, że gniazdko elektryczne jest zabezpieczone wyłącznikiem różnicowo-prądowym (GFCI) i wyłącznikiem różnicowoprądowym (ELI).
6. Nie używaj ładowarki z uszkodzonym przewodem, aby uniknąć porażenia prądem.
7. Nie używaj przedłużacza do podłączenia ładowarki.
8. Nigdy nie pozwalaj dzieciom jeździć na odkurzaczu lub bawić się nim jak zabawką.
9. Nie pozwalać dzieciom na obsługę lub konserwację urządzenia.
10. Nie wolno wchodzić do basenu, gdy pracuje w nim odkurzacz.
11. Nigdy nie wystawiaj ani nie ładuj urządzenia w środowisku łatwopalnym.
12. Tylko licencjonowani specjaliści mogą demontować uszczelnione części odkurzacza.
13. Nie używaj odkurzacza, gdy działa filtr basenowy.

Uwaga

Niezastosowanie się do ostrzeżeń może spowodować uszkodzenie urządzenia lub obrażenia ciała.

1. Naładuj urządzenie przed pierwszym użyciem.
2. Nie należy przeładowywać urządzenia czyszczącego, co spowoduje skrócenie żywotności akumulatora.
3. Naładuj odkurzacz przed przechowywaniem go przez dłuższy czas (ponad 6 miesięcy), aby utrzymać optyrnalną żywotność akumulatora.
4. Pamiętaj, aby umyć i wyczyścić kosz filtra po każdym użyciu.
5. Odkurzacz należy przechowywać w chłodnym i wentylowanym miejscu, z dala od bezpośredniego nasłonecznienia lub źródeł ciepła.
6. Odkurzacza należy używać wyłącznie w następujących warunkach wodnych:

Chlor	Maks. 4 mg/L
pH	7.0 - 7.8
Temperatura	41 - 95 °F (5 - 35 °C)
NaCl	Maks. 5000 PPM

SPIS TREŚCI

WYBOT 51 W SKRÓCIE 01
Przegląd zewnętrzny produktu 01
Przegląd wewnętrzny produktu 02
Zawartość opakowania 02
ROZPOCZĘCIE PRACY 03
Ładowanie 03
Konfiguracja 04
Połączenie z aplikacją 05
Wybór trybu czyszczenia 05
Uruchomienie 06
CZYSZCZENIE FILTRA 07
SPECYFIKACJA 09
KONSERWACJA 09
FAQ & ROZWIAZYWANIE PROBLEMÓW 10

WYBOT S1 W SKRÓCIE

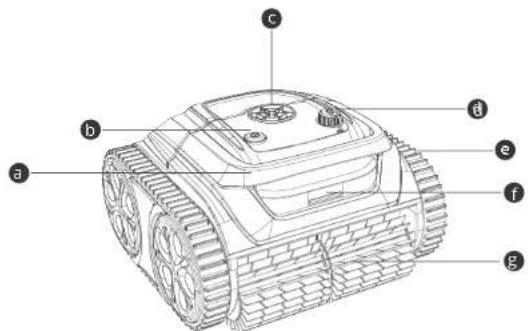

Przegląd zewnętrzny produktu

a Uchwyt
Wyjmowanie i transportowanie urządzenia wraz z nim
b Przycisk zasilania
Włączanie/wyłączanie urządzenia
© Pompa
Wypompowywanie wody
d Port ładowania
Podiąc tadowarke
e Ścieżka
Zwiększ możliwości urządzenia w zakresie wspinania
się po ścianach i różnych przeszkodach.
f Wskaźnik LED
Różne kolory światła wskazujące stan urządzenia
Szczotka szorująca
Usuń wszystkie zabrudzenia

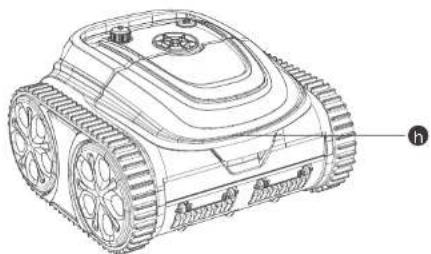

h Górny uchwyt pokrywy
Otwórz pokrywę, aby wyjąć kosz filtra

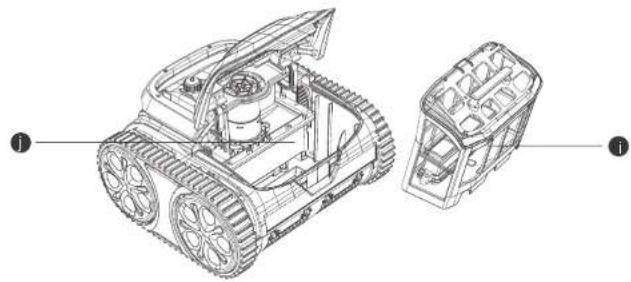

Przegląd wewnętrzny produktu

i Kosz filtra
Przechowuje zebrany brud i zanieczyszczenia, należy go myć po każdym użydu.
Uszczelniona część
Wazne komponenty są zapieczęłowane. Dla własnego bezpieczeństwa nie należy próbować ich demontować bez upoważnienia.

Nie używaj urządzenia, gdy górna pokrywa lub szczotki szorujące są uszkodzone. W przypadku wycieku płynu z uszczelnionej części należy przerwać ładowanie lub pracę urządzenia.

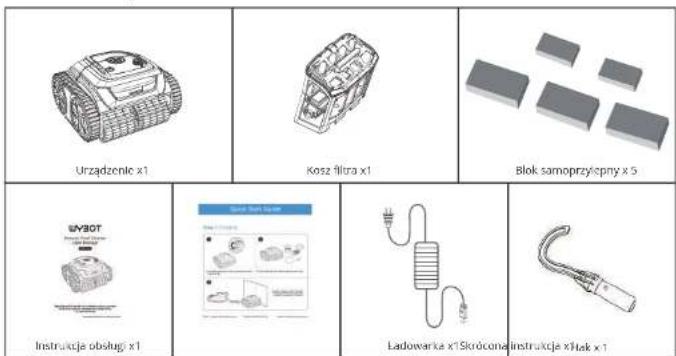

Zawartość opakowania

ROZPOCZĘCIE PRACY

ŁADOWANIE

• Ze względów bezpieczeństwa przed ladowaniem należy upewnić się, że urządzenie jest wyłączone, a port ładowanla jest suchy.
• Aby zmniejszyć ryzyko pożaru, podczas ładowania należy trzymać urządzenie i adapter z dała od bezpośredniego światła słonecznego lub wody.

Uwaga:

1. Podczas ładowania należy upewnić się, że urządzenie znajduje się w odległości co najmniej 3 m od krawędzi basenu.
2. Najlepszym środowiskiem do ładowania jest temperatura 32-95°F (0-35°C), wilgotność względna 5%-95%.

Adapter posiada wskaźnik, który wyświetla zielone i czerwone światło, informując o pełnym naładowaniu.

Kolor	Status
Ładowanie	Ładowanie w toku
Ładowanie ukończone	Pełne naładowaniee

Konfiguracja

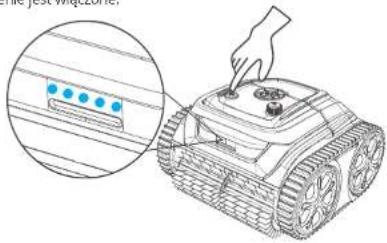

Urządzenie można włączyć, naciskając przycisk włączania/wyłączania. Wskaźnik LED z przodu będzie świecił na niebiesko, gdy urządzenie jest włączone,

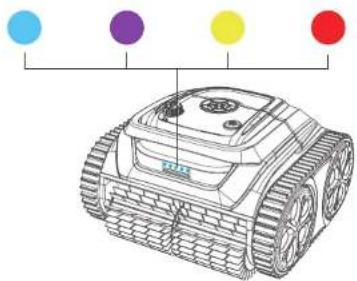

Poniżej znajduje się wskazanie dlod LED, można się z nim zapoznać, aby poznać różne stany urządzenia.

Wskaźnik LED Status		Opis
	Stały	Włączanie zasilania
	Migający	W trakcie pracy
	Stały	Łączenie z aplikacją
	Migający	Rozkłowanie lub pozostanie na dnie
	Pulsujący (od jasnego do clemnego)	Ukończenie parkowania
	Stały lub migający	Błąd

Uwaga:

1. Gdy miga żółte światło, należy wyjąć urządzenie z wody i naładować je.
2. Jeśli świeci się czerwona dioda LED, można znaleźć rozwiązanie problemu w niniejszej instrukcji lub wezwać serwis.

Poączenie z aplikacją

iOS 10.3 lub nowszy Android 4.3 lub nowszy

Wybór trybu czyszczenia

Po połączeniu się z aplikacją można wybrać tryb czyszczenia urządzenia. Dostępnych jest 7 trybów czyszczenia, które można zobaczyć ponizej.

Tryb	Zakres czyszczenia
Standardowy pełny basen	Ściana+Podłoga+Linia wodna
Tylko podłoga	Podłogi basenowe
Tylko ściany	Ściany basenu
Linia wody	Linia wodna basenu
Ściany a później podłoga (Combo)	Ściana *1+ Podłoga *1
Eco podłoga	Tryb Eco, tylko czyszczenie podłogi
Turbo podłoga	Silne czyszczenie, tylko czyszczenie podłóg

Uwaga:

1. Tryby czyszczenia można modyfikować za pomocą aplikacji. Domyślnym trybem jest Ściana, a następnie podłoga.
2. Jeśli urządzenie uruchomi się ponownie, automatycznie przejdzie do trybu czyszczenia ustawione-go ostatnio.

Uruchamianie

Włącz urządzenie, przytrzymaj uchwyt odkurzacza i włóż go pionowo do basenu.

Pozwól mu opaść na podłoge, aby opróżnić uwięzione w nim powietrze.

Uwaga:

Aby uzyskać optymalną wydajność czyszczenia, należy upewnić się, że głębokość wody w basenie wynosi co najmniej 50 cm (19,5 cala) od górnej części urządzenia.

Po około 30 sekundach samokalibracji wskaźnik zacznie migać na niebiesko. Odkurzacz jest gotowy do czyszczenia.

Odkurzacz zaczyna czyścić ściany, podłoge i linię wodną zgodnie z ustawieniami domyślnymi lub ustawionymi w aplikacji.

Urządzenie automatycznie zatrzyma się przy krawędzi ściany po zakończeniu czyszczenia lub rozładowaniu akumulatora.

Dołączony hak można włożyć w słupek basenowy i podnieść odkurzacz z basenu.

Odkurzacz należy wyjmować pionowo, aby szybko spuścić wodę z jego wnętrza.

CZYSZCZENIE FILTRA

Przytrzymaj uchwyt pokrywy filtra, naciśnij i podnieś pokrywę.

1. Po otwarclu górnej pokrywy należy upewnić się, ze urządzenie jest wyłączone.
2. Przed wysuszeniem należy wyczyścić kosz filtra.

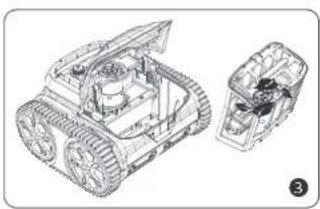

Wyjmij kosz filtra. Odepnij pokrywę kosza.

Usuń wszystkie zanieczyszczenia i przepłucz czystą wodą.

Po przepłukaniu zamknij pokrywę kosza i włóż kosz filtra z powrotem do oczyszczacza.

Uwaga:

• Ponieważ wewnątrz odkurzacza znajdują się elementy elektryczne, odkurzacz należy przechowywać
  w chłodnym i wentylowanym miejscu, z dala od bezpośredniego nasłonecznienla lub źródeł ciepła.
• Naładuj odkurzacz przed przechowywaniem go przez dłuższy czas (ponad 6 miesięcy), aby utrzymać optymalną żywotność akumulatora.

SPECYFIKACJA

Model	WYBOT S1
Wymiary basenu	Do 1300sp.ft
Głębkość	9.8 stóp (3m)
Wymiary urządzenia	18 (L)*17(W)*11.5(H) cali
Waga	8 kg
Czas pracy	180 min.
Czas ładowania	150 min.
Napięcie	Akumulator/25.2V
Moc	90W
Wejście ładowarki	100-240V, 47-63Hz
Wyjście ładowarki	29.4V/3A
Pojemność akumulatora	6400mAh
Gęstość filtra	180μm
Szybkość przepływu	12m3/H
Szybokość poruszania	10m/min.
Wodoodporność	IPX8
Aktualizacja OTA	Dostępne
Połączenie z aplikacją	Dostępne

KONSERWACJA

Należy postępować zgodnie z instrukcjami dotyczącymi przechowywania urządzenia czyszczącego, aby zachować jego dobrą wydajność.

a) Upewnij się, że urządzenie jest wyłączone
b) Wysusz oczyszczacz i kosz filtra
c) W pełni naładuj akumulator
d) Przechowuj urządzenie w chłodnym i wentylowanym miejscu, z dala od bezpośredniego
nasłonecznienia, źródeł ciepła, mrozu i ściskania, w temperaturze otoczenia od 5°C/ 41°F do 45°C/ 113°F.
e) Ładuj urządzenie co trzy miesiące, aby zapewnić optymalną żywotność akumulatora.

Uwaga:

Jeśli urządzenie nie działa po długotrwałym niskim poziomie naładowania akumulatora lub wyłączeniu, skontaktuj się z zespołem obsługi posprzedażnej w celu uzyskania pomocy. Dla własnego bezpieczeństwa nie próbuj demontować urządzenia bez autoryzacji.

FAQ & ROZWIAZYWANIE PROBLEMÓW

P: Do jakich kształtów basenów i materiałów konstrukcyjnych nadaje się odkurzacz?
O: Urządzenie może być stosowane do prostokątnych, owalnych lub nieregularnych kształtów basenów naziemnych. Odpowiednie materiały konstrukcyjne obejmują PVC, guinit, płytki i inne materiały.
P: Czy przeszkody, takie jak stopnie, płytkie obszary wodne, odpływy, zbocza itp. w basenie wpływają na pracę?
O: Maszyna może pokonywać stopnie, odpływy i płytkie obszary wodne. Powyższe przeszkody mogą wpływać na ścieżkę czyszczenia, ale nie wpływają na działanie urządzenia.
P: Czy aplikacja WYBOT jest w stanie sterować urządzeniem podczas czyszczenia pod wodą?
O: Ponieważ sygnał nie może być przesyłany pod woda, należy wstępnie ustawić tryb czyszczenia i ścieżkę czyszczenia przed włożeniem urządzenia do basenu.

Jeśli napotkasz następujące sytuacje podczas korzystania z urządzenia czyszczącego, możesz sprawdzić w tabeli i rozwiązać je samodzielnie.

Uwaga:
Jeśli nie możesz znaleźć rozwiązania w tabeli, skontaktuj się z zespołem obsługi posprzedażnej.

No.	Problem	Szczegół	Przyczyna	Rozwiązanie
1	Urządzenie nie działa	Czerwony	Wirnik jest zablokowany	Sprawdź wirnik i wyczyść obce elementy
		Migająca czerwony	Ochrona silnika	Restart
		Migający czerwony	Nie wkładać urządzenia do wody lub góry woda w basenie jest zbyt płytką	Uruchom ponownie urządzenie i nazychmiast włóź je do basenu. Upawnil się, że głębokość wody przekracza 0,5 m.
		Migający żółty	Słaba moc	Naładuj urządzenie
2	Błąd ładowania	Dłoda ładowania miga	Słaby kontakt	Podłącz ładowarkę ponownie.
3	Urządzenie nie czyści ścian		Śliski materiał	Przyklej części pływające (Skontaktuj się z serwisem).
			Brudna woda	Wyczyść filtr
4	Nieprawidłowy ruch po ścianie	Wolna praca	Filtr zablokowany	Wyczyść filtr
		Opadanie z dala od ściany lub unoszenie się na wodzie	Powietrze włotowe	Przyklej części pływające (Skontaktuj się z serwisem).
			Filtr zablokowany	Wyczyść filtr
5	Czyści tylko część obszaru i nie może wyczyścić całego basenu.		Nieprawidłowy tryb	Połącz się z aplikacją i ponownie wybierz odpowiedni tryb.
			Brak aktualizacji Połącz z aplikacją i zaaktualzuj oprogramowanie
6			Filtr zablokowanyPrzód Wyczyść, fikdy leży na podłodzi
7	Nie czyści zgodnie z ścieżką / Zablokowanie odpływu wody		Napotykanie przeszkód / Wysokość odpływu wynosi ponad 3 cm	Wyczyść filtr / Pomóż maszynie oddalić się od przeszkody
	Brak połączenia z aplikacją		Urządzenie wyłączone	Restart
8	Brak połączenia z aplikacją, gdy urządzenie jest w wodzie		Brak dostępności	Połącz poza basenem

UPROSZCZONA DEKLARACJA ZGODNOŚCI UE

WYBOTICS CO., LTD niniejszym oświadcza, że typ urządzenia radiowego [Robot czyszczący do basenu S1] jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://files.innpro.pl/wybot

Adres producenta: Nr 30, Zhongnan 4th Street West Zone, TEDA Tianjin, Chiny

Częstotliwość radiowa: 2400 - 2483.5 MHz

Maksymalna moc częstotliwości radiowej: <20 dBm

Ochrona środowiska

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Polega on selektywnje zbiorce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidkowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest i lokanie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urządzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupłony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia UniII Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Ninlejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.innpro.pi/gwarancja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmienności stanu fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiejkolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) I reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zianedbania.

Importer:

44-200 Rybnik, Polska

tel.[phone]

[e-mail]

www.innpro.pl

Autoryzowany przedstawiciel w UE:

WYBÓTICS EUROPE

136 rue de la Ronze, 69440 Taluyers, Francja

[e-mail]

Środki bezpieczeństwa

Przed przystąpieniem do ładowania sprawdź czy styki urządzenia są czyste.

Nigdy nie pozostawiaj urządzenia podczas użytkowania i ładowania bez nadzoru.

Zadbaj o to, aby w sytuacji awaryjnej móc szybko odłączyć urządzenie od źródła zasilania.

Nigdy nie wystawiaj urządzenia na działanie wysokiej temperatury.

Ładuj urządzenie w miejscu suchym i dobrze wentylowanym z dala od materiałów łatwopalnych, zachowaj wolną przestrzeń min 1m od innych obiektów.

Nigdy nie zakrywaj urządzenia podczas ładowania.

Nigdy nie używaj zasilacza, stacji ładowania, kabli itp bez rekomendacji i atestu producenta.

Zadbaj o swoje mienie, urządzenie wyposażone jest w ogniwa które są trudne do ugaszenia, wyposaż się w płachte gaśniczą.

Akumulator LI-ION

Urządzenie wyposażone jest w akumulator LI ION (litowo-jonowy), który z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,18V lub 15% ogólnej pojemności. Nizsze wartości, jak np. 2,5V dla ogniwa uszkadzają je trwałe i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzić cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.

Akumulator LI-PO

Uzrządzenie wyposażone jest w akumulator LI PO (litowo-polimerowy), który z uwagi na swoją fizyczną i chemiczną budowę starzeje się z biegiem czasu i użytkowania. Producent określa maksymalny czas pracy urządzenia w warunkach laboratoryjnych, gdzie występują optymalne warunki pracy dla urządzenia, a sam akumulator jest nowy i w pełni naładowany. Czas pracy w rzeczywistości może się różnić od deklarowanego w ofercie i nie jest to wada urządzenia a cecha produktu. Aby zachować maksymalną żywotność akumulatora, nie zaleca się go rozładowywać do poziomu poniżej 3,5V lub 5% ogólnej pojemności. Niższe wartości, jak np 3,2V dla ogniwa uszkadzają je trwale i nie jest to objęte gwarancją. W przypadku zaniechania używania akumulatora lub całego urządzenia przez czas dłuższy niż jeden miesiąc należy akumulator naładować do 50% i sprawdzać cyklicznie co dwa miesiące poziom jego naładowania. Przechowuj akumulator i urządzenie w miejscu suchym, z dala od słońca i ujemnych temperatur.
