CM633 - Przełącznik Ugreen - Bezpłatna instrukcja obsługi

Typ produktu	Przełącznik sieciowy
Model	CM633
Marka	Ugreen
Liczba portów	5 portów Ethernet 10/100/1000 Mbps
Standard sieci	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Prędkość transmisji	10/100/1000 Mb/s
Rodzaj przełączania	Niezarządzalny (Plug and Play)
Zasilanie	Adapter sieciowy 5V DC, 0.6A
Pobór mocy	3 W (maks.)
Wymiary (dł. x szer. x wys.)	82 x 52 x 24 mm
Waga	75 g
Materiał obudowy	Tworzywo sztuczne
Wskaźniki LED	Zasilanie, Link/Activity na każdym porcie
Obsługiwane funkcje	Auto MDI/MDIX, przechowywanie i przekazywanie (Store and Forward), obsługa ramek Jumbo do 9k
Zakres temperatury pracy	0°C – 40°C
Wilgotność względna podczas pracy	10% – 90% (bez kondensacji)
Certyfikaty	CE, FCC, RoHS
Zawartość zestawu	Przełącznik, zasilacz, instrukcja obsługi
Gwarancja	24 miesiące

Często zadawane pytania - CM633 Ugreen

Jak podłączyć przełącznik Ugreen CM633?

Podłącz zasilacz do przełącznika i do gniazdka sieciowego. Następnie połącz kablem Ethernet urządzenie (np. komputer, router) z dowolnym portem przełącznika. Przełącznik automatycznie rozpozna prędkość i zacznie działać.

Czy przełącznik CM633 wymaga instalacji sterowników?

Nie, jest to przełącznik niezarządzalny typu Plug and Play. Nie wymaga instalacji żadnego oprogramowania ani konfiguracji.

Jakie są diody LED na przełączniku i co oznaczają?

Przełącznik posiada diodę zasilania (świeci gdy jest podłączone zasilanie) oraz diody Link/Activity dla każdego portu: świeci się gdy link jest aktywny, miga przy transmisji danych.

Co zrobić, gdy przełącznik nie działa?

Sprawdź, czy zasilacz jest prawidłowo podłączony i czy dioda zasilania świeci. Upewnij się, że kable Ethernet są dobrze wpięte. Spróbuj zresetować przełącznik odłączając go od zasilania na kilka sekund.

Jaka jest maksymalna długość kabla Ethernet?

Standardowo do 100 metrów dla kabla kategorii 5e lub wyższej.

Czy przełącznik obsługuje PoE (Power over Ethernet)?

Nie, model CM633 nie obsługuje PoE. Urządzenia wymagające zasilania przez Ethernet muszą być podłączone do osobnego źródła.

Jak czyścić przełącznik?

Przed czyszczeniem odłącz przełącznik od zasilania. Użyj suchej, miękkiej ściereczki. Nie używaj środków chemicznych ani wody.

Czy przełącznik można zamontować na ścianie?

Tak, na spodzie znajdują się otwory montażowe. Użyj odpowiednich śrub i kołków, aby przymocować przełącznik do ściany.

Jakie są wymagania dotyczące zasilania?

Przełącznik wymaga zasilacza 5V DC o natężeniu minimum 0,6A. Używaj wyłącznie oryginalnego zasilacza dołączonego do zestawu.

Czy przełącznik jest kompatybilny z routerami różnych producentów?

Tak, przełącznik jest kompatybilny z dowolnym urządzeniem sieciowym zgodnym ze standardem Ethernet, niezależnie od marki.

INSTRUKCJA OBSŁUGI CM633 Ugreen

Przełącznik Switch UGREEN CM633 5-portowy GigaBit Ethernet

Model: CM633

Instrukcja Obsługi

Zawartość Opakowania

1× Przełącznik Switch 5-portowy GigaBit Ethernet

1× Zasilacz

1× Instrukcja obsługi

Specyfikacje

Typy	Niezarządzany
PoE (Power over Ethernet)	Nie
Standardy sieciowe	IEEE 802.3/u/x/ab
Wydajność interfejsu	5×10/100/1000Mbps port RJ45 z automatyczną negocjacją
	Auto MDI/MDIX
	Obsługuje tryby pełnego/półdupleksu
	Uczenie się i starzenie adresów MAC
	Przekazywanie bez blokowania z pełną prędkością przewodową
Wskaźnik LED	1X Wskaźnik zasilaniaWskaźnik stanu połączenia 5XLink/Act
Medium transmisyjne	10Base-T: Cat 3 lub nowszy (≤100m/328ft)100Base-TX: Cat 5 lub nowszy (≤100m/328ft)1000Base-T: Cat 5 lub nowszy (≤100m/328ft)
Zdolność przełączania	10Gbps
Metoda transferu	Przechowywanie i przesyłanie dalej
Szybkość przekazywania	10Mbps: 14880pps/port100Mbps: 148800pps/port1000Mbps: 1488000pps/port
Tabela adresów MAC	2K
Ramka Jumbo	9K
Wejście zasilania	AC 100-240V 50Hz/60Hz
Moc wyjściowa	DC 5.0V---1.0A Max
Działanie	Temperatura: 0C~40C (32°F~104°F)Wilgotność: 10% ~ 90% wilgotności względnej, bez kondensacji
Pamięć	Temperatura: -40°C~70C (-40°F~158°F)Wilgotność: 5% ~ 90% wilgotności względnej, bez kondensacji

Instalacja

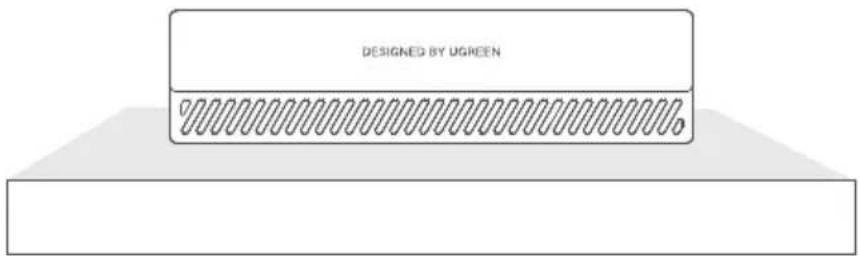

1. Na biurku

Wystarczy umieścić przełącznik na płaskiej, poziomej powierzchni biurka.

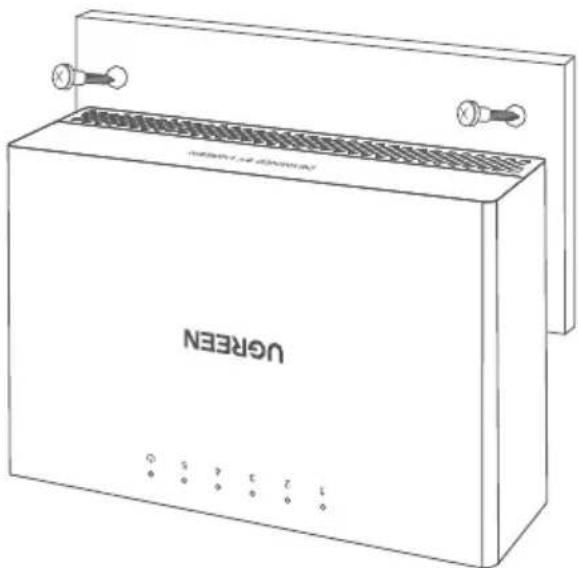

2. Na ścianie

① Wkręcić śruby z płaskim łbem w płaską ścianę lub wywiercić dwa otwory na tej samej wysokości, aby zainstalować kotwy do płyt kartonowo-gipsowych (sprzedawane oddzielnie).
② Wyrównać otwory montażowe w dolnej części przełącznika z łbami śrub, aby bezpiecznie zawiesić przełącznik na miejscu.

• Przed montażem tego produktu proszę założyć antystatyczną opaskę na nadgarstek lub rękawice i upewnić się, że przełącznik jest wyłączony podczas procesu montażu.
• Podczas montażu przełącznika na ścianie należy upewnić się, że odległość między dwoma łbami śrub odpowiada odległości między dwoma otworami montażowymi przełącznika.
• Proszę zainstalować przełącznik na wysokości mniejszej niż 2 m/6,5 stopy nad ziemią.

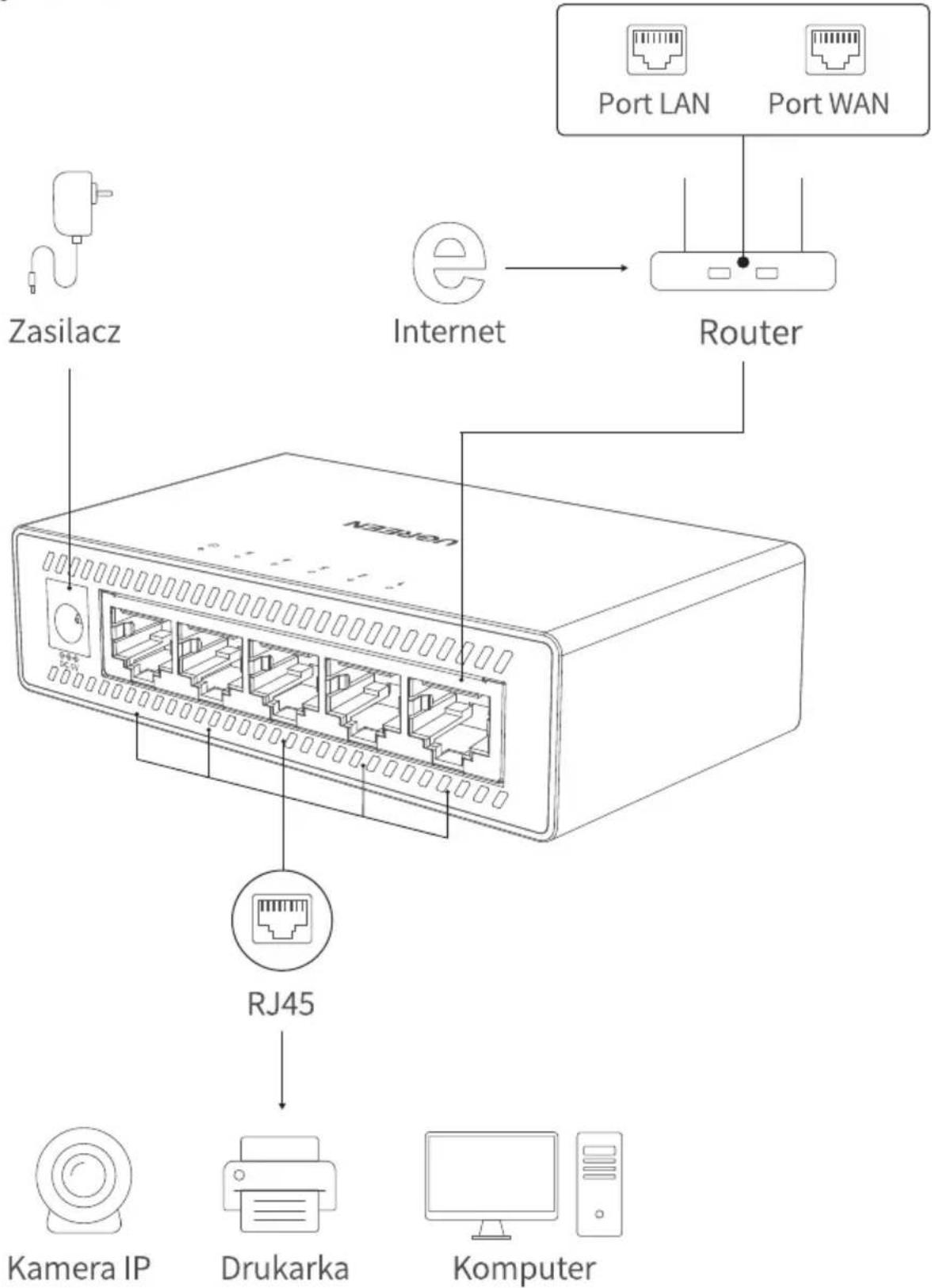

Połączenie

Wskazówka

Każdy port tego przełącznika obsługuje zarówno połączenia uplink, jak i downlink, ułatwiając płynną transmisję danych podczas łączenia się z bramami wyższego poziomu, takimi jak routery, lub urządzeniami sieciowymi niższego poziomu, takimi jak komputery i drukarki.

Opis wskaźników

Wskaźnik	StatusOpis
Wskaźnik zasilania	Świeci na zielono	Zasilanie działa prawidłowo
	Wyłączony	System nie jest zasilany lub zasilanie jest nieprawidłowe
Wskaźnik powiązania/działania (1-5)	Świeci na zielono	Urządzenie podłączone
	Wyłączony	Żadne urządzenie nie jest podłączone
	Miga na zielono	Transmisja danych

Uwagi

Zużyty sprzęt elektroniczny oznakowany zgodnie z dyrektywą Unii Europejskiej, nie może być umieszczany łącznie z innymi odpadami komunalnymi. Podlega on selektywnej zbiórce i recyklingowi w wyznaczonych punktach. Zapewniając jego prawidłowe usuwanie, zapobiegasz potencjalnym, negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego. System zbierania zużytego sprzętu zgodny jest z lokalnie obowiązującymi przepisami ochrony środowiska dotyczącymi usuwania odpadów. Szczegółowe informacje na ten temat można uzyskać w urzędzie miejskim, zakładzie oczyszczania lub sklepie, w którym produkt został zakupiony.

Produkt spełnia wymagania dyrektyw tzw. Nowego Podejścia Unii Europejskiej (UE), dotyczących zagadnień związanych z bezpieczeństwem użytkowania, ochroną zdrowia i ochroną środowiska, określających zagrożenia, które powinny zostać wykryte i wyeliminowane.

Niniejszy dokument jest tłumaczeniem oryginalnej instrukcji obsługi, stworzonej przez producenta.

Szczegółowe informacje o warunkach gwarancji dystrybutora / producenta dostępne na stronie internetowej https://serwis.innpro.pl/gwarancja

Produkt należy regularnie konserwować (czyścić) we własnym zakresie lub przez wyspecjalizowane punkty serwisowe na koszt i w zakresie użytkownika. W przypadku braku informacji o koniecznych akcjach konserwacyjnych cyklicznych lub serwisowych w instrukcji obsługi, należy regularnie, minimum raz na tydzień oceniać odmiennosć stanu fizycznego produktu od fizycznie nowego produktu. W przypadku wykrycia lub stwierdzenia jakiekolwiek odmienności należy pilnie podjąć kroki konserwacyjne (czyszczenie) lub serwisowe. Brak poprawnej konserwacji (czyszczenia) i reakcji w chwili wykrycia stanu odmienności może doprowadzić do trwałego uszkodzenia produktu. Gwarant nie ponosi odpowiedzialności za uszkodzenia wynikające z zaniedbania.

Importer:

44-200 Rybnik, Polska

tel.[phone]

[e-mail]

www.innpro.pl

PL

Instrukcja bezpieczeństwa dla adapterów, przejściówek i konwerterów:

Dokładnie zapoznaj się z instrukcją obsługi urządzenia. Stosuj się do wszelkich instrukcji użytkowania zawartych w Instrukcji Obsługi. Upewnij się, że wszystkie instrukcje zostały dokładnie przeczytane i zrozumiane przed użyciem produktu.

1. Ostrzeżenia dotyczące bezpiecznego użytkowania:

• Adaptery, przejściówki i konwertery powinny być używane wyłącznie zgodnie z ich przeznaczeniem. Nieprawidłowe użytkowanie może prowadzić do ryzyka pożaru, porażenia prądem elektrycznym, obrażeń ciała lub uszkodzenia urządzeń.
• Przed podłączeniem adaptera należy upewnić się, że napięcie i natężenie prądu zasilającego są zgodne z wymaganiami podłączanego urządzenia.
• Nie używać adapterów ani przejściówek, jeśli są uszkodzone, pęknięte, stopione lub jeśli widać na nich oznaki przegrzania.
• Adaptery i konwertery powinny być używane tylko w dobrze wentylowanych miejscach, z dala od łatwopalnych materiałów.
• Nigdy nie podłączać kilku adapterów lub przejściówek szeregowo, gdyż może to spowodować przeciążenie instalacji elektrycznej.

2. Środki ostrożności i informacje na temat użytkowania:

• Przed użyciem adaptera upewnij się, że jest on przeznaczony do używania w regionie, w którym się znajdujesz, uwzględniając różnice w napięciu i typach gniazdek.
• Nie zostawiaj podłączonych urządzeń bez nadzoru, szczególnie podczas ich ładowania.
• Nie używaj adaptera w warunkach wilgotnych ani w miejscach, gdzie istnieje ryzyko kontaktu z wodą lub innymi płynami.
• Chroń przed dziećmi i zwierzętami domowymi — produkt nie jest zabawką i nie jest przeznaczony do użytkowania przez dzieci.
• Przed czyszczeniem lub konserwacją adaptera zawsze odłącz go od źródła zasilania. Do czyszczenia nie używać żadnych płynów ani chemikaliów, jedynie suchą, miękka ściereczkę.

3. Ostrzeżenia dotyczące zgodności i jakości:

Adapter, przejściówka lub konwerter powinny posiadać oznakowanie CE, potwierdzające zgodność z obowiązującymi wymaganiami UE dotyczącymi bezpieczeństwa i jakości.

Sprawdź, czy produkt posiada odpowiednie oznakowania oraz informacje na temat jego mocy, napięcia oraz producenta.

4. Kontakt w przypadku pytań lub problemów:

W przypadku jakichkolwiek pytań dotyczących użytkowania produktu lub w razie wystąpienia problemów prosimy o kontakt z producentem, lub autoryzowanym przedstawicielem. Jeśli produkt stwarza jakiekolwiek zagrożenie lub nie działa zgodnie z opisem, niezwłocznie zaprzestań użytkowania i skontaktuj się z odpowiednim serwisem.

5. Przechowywanie i konserwacja:

• Adaptery i przejściówki należy przechowywać w miejscach suchych i chłodnych, unikać ich narażania na działanie wysokiej temperatury, nadmierną wilgotność lub inne ekstremalne warunki.
• Regularnie sprawdzaj stan kabla i wtyczek. W przypadku stwierdzenia uszkodzeń zaprzestań użytkowania i wymień na nowy produkt.

6. Informacje o utylizacji:

• Produkt należy utylizować zgodnie z obowiązującymi przepisami dotyczącymi gospodarowania odpadami. Nie wyrzucać do odpadów komunalnych.
• Skontaktuj się z lokalnym punktem zbiórki odpadów elektronicznych w celu bezpiecznej utylizacji produktu.

7. Informacje dotyczące zgodności z normami środowiskowymi:

• Adaptery i przejściówki zostały zaprojektowane z myślą o ograniczeniu zużycia energii i ochronie środowiska. Należy stosować się do zaleceń producenta, aby zmniejszyć wpływ na środowisko podczas użytkowania produktu.
• Powyższe informacje mają na celu zapewnienie bezpieczeństwa użytkowników adapterów, przejściówek i konwerterów, a także ochronę mienia i środowiska naturalnego zgodnie z obowiązującymi przepisami.

Oświadczenie zgodności

Produkt został zaprojektowany zgodnie z wymogami bezpieczeństwa określonymi w Rozporządzeniu (UE) 2023/988 i spełnia odpowiednie normy techniczne, w tym dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego.
