EKK513507X - Nieklasyfikowany ELECTROLUX - Bezpłatna instrukcja obsługi

Typ produktu	Płyta grzewcza elektryczna
Marka	Electrolux
Model	EKK513507X
Wymiary (szer. x gł. x wys.)	590 x 520 x 50 mm
Masa netto	ok. 8 kg
Napięcie zasilania	230 V / 400 V (zależnie od instalacji)
Moc całkowita	7000 W
Liczba pól grzewczych	4
Typ pól grzewczych	2 standardowe, 2 szybkie
Materiał płyty	Szkło ceramiczne
Kolor	Czarny
Sterowanie	Dotykowe
Funkcja blokady panelu	Tak
Wyłącznik awaryjny	Tak
Wskaźnik ciepła resztkowego	Tak
Klasa efektywności energetycznej	A
Gwarancja	2 lata
Czyszczenie	Zalecane środki do szkła ceramicznego
Bezpieczeństwo	Blokada przed dziećmi, wyłącznik bezpieczeństwa
Dostępność części zamiennych	W autoryzowanych serwisach Electrolux

Często zadawane pytania - EKK513507X ELECTROLUX

Jak wyczyścić płytę grzewczą Electrolux EKK513507X?

Do czyszczenia używaj miękkiej ściereczki oraz środka przeznaczonego do szkła ceramicznego. Unikaj druciaków i ostrych narzędzi. Zaleca się czyścić po ostygnięciu płyty.

Jak włączyć blokadę panelu?

Aby włączyć blokadę, naciśnij i przytrzymaj przycisk blokady (symbol kłódki) przez około 3 sekundy. Na wyświetlaczu pojawi się symbol blokady. Powtórz czynność, aby odblokować.

Co oznacza kody błędów na wyświetlaczu?

Kody błędów są szczegółowo opisane w instrukcji. Najczęstszy kod E... oznacza usterkę czujnika temperatury. W przypadku wystąpienia błędu, wyłącz płytę i odczekaj kilka minut przed ponownym włączeniem. Jeśli błąd się powtarza, skontaktuj się z serwisem.

Czy mogę używać naczyń z miedzi lub aluminium?

Nie zaleca się używania naczyń z miedzi ani aluminium, ponieważ mogą pozostawić trwałe ślady na płycie ceramicznej. Najlepiej używać naczyń z płaskim dnem, wykonanych ze stali nierdzewnej lub żeliwa.

Jak ustawić minutnik?

Naciśnij przycisk minutnika, a następnie użyj +/- aby ustawić żądany czas. Minutnik odlicza czas i wyłącza się sygnałem dźwiękowym. Nie wyłącza on pól grzewczych.

Dlaczego płyta grzewcza nie włącza się?

Sprawdź, czy płytą jest podłączona do zasilania i czy bezpiecznik nie jest wyłączony. Upewnij się, że blokada panelu nie jest aktywna. Jeśli problem występuje nadal, skontaktuj się z serwisem.

Czy płyta wymaga specjalnej instalacji elektrycznej?

Tak, płyta powinna być podłączona przez wykwalifikowanego elektryka do instalacji o odpowiednim napięciu i zabezpieczeniu. Zalecane jest podłączenie do przewodu o przekroju odpowiednim do mocy urządzenia.

Jak przedłużyć żywotność płyty grzewczej?

Unikaj przeciągania naczyń po płycie, używaj naczyń o gładkim dnie oraz regularnie czyść płytę odpowiednimi środkami. Nie stawiaj na płycie gorących przykrywek ani pustych naczyń.

Gdzie mogę kupić części zamienne?

Części zamienne są dostępne w autoryzowanych serwisach Electrolux oraz u autoryzowanych dystrybutorów. Zalecamy korzystanie z oryginalnych części, aby zapewnić bezpieczeństwo.

Jaka jest moc poszczególnych pól grzewczych?

Dwa przednie pola mają moc 1200 W (standardowe), a dwa tylne pola to pola szybkie o mocy 1800 W. Szczegółowe dane znajdziesz w tabeli parametrów technicznych.

INSTRUKCJA OBSŁUGI EKK513507X ELECTROLUX

Witamy w świecie Electrolux

Dziękujemy za wybranie doskonałego produktu firmy Electrolux. Mamy nadzieję, że korzystanie z niego będzie dla Ciebie źródłem prawdziwej przyjemności. Ambicją Grupy Electrolux jest oferowanie klientom bogatego wyboru wysokiej jakości produktów, które pomogą uczynić Twoje życie jeszcze bardziej wygodnym. Ich przykłady znajdziesz na okładce niniejszej instrukcji obsługi. Zachęcamy do przeczytania niniejszej instrukcji tak, aby optymalnie wykorzystać wszystkie zalety Twojego nowego urządzenia. Z pewnością docenisz jego zalety i wygodę użytkowania. Powodzenia!

Spis treści

Wskazówki dla użytkownika

Wskazówki bezpieczeństwa.... 5

Obstuga urządzenia.... 8

Przed pierwszym użyciem.... 8

Piekarnik elektryczny.... 9

Używanie wentylatora piekarnika.... 10

Wentylator 10

Rozmrażanie.... 11

Wskazówki i porady.... 11

Pieczenie tradycyjne.... 11

Pieczenie na grillu.... 12

Pieczenie na rożnie.... 13

Zegar LED z minutnikiem.... 14

Tabele pieczenia.... 16

Obsługa płyty.... 18

Konserwacja i czyszczenie.... 21

Wymiana żarówki piekarnika.... 22

Co zrobić, gdy.... 23

Wskazówki dla instalatora

Dane techniczne.... 24

Instalacja.... 25

Ustawienie.... 26

Podłączenie do zasilania elektrycznego.... 27

Podłączenie do zasilania gazem.... 28

Przestawienie na inny rodzaj gazu.... 29

Poniższe symbole pojawiają się w instrukcji obsługi i mają następujące znaczenie:

Wskazówki dotyczące bezpieczeństwa

Obsługa urządzenia

Wskazówki i porady

Informacje dotyczące ochrony środowiska naturalnego

Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją, w której podano wskazówki i zalecenia dotyczące prawidłowego użytkowania i obsługi sprzętu.

Instrukcję obsługi należy przechowywać przez cały czas użytkowania kuchni.

W przypadku sprzedaży urządzenia należy pamiętać również o przekazaniu instrukcji obsługi nowemu użytkownikowi.

Przestrzeganie wskazówek zawartych w instrukcji zapewni długotrwałe i niezawodne działanie kuchni.

Niniejsze urządzenie nie jest przeznaczone do obsługi przez dzieci oraz osoby z upośledzonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi, bądź brakiem doświadczenia i wiedzy bez nadzoru lub przeszkolenia przez osobę odpowiedzialną.

Instalacja

- Urządzenie to nie jest podłączone do przewodów odprowadzających spaliny. Powinno być zainstalowane i przyłączone zgodnie z aktualnymi przepisami instalacyjnymi. W szczególności należy uwzględnić odpowiednie wymagania dotyczące wentylacji.

- Podłączenie kuchenki do instalacji gazowej może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami.

- Kuchenka jest ciężka. Zachować ostrożność podczas przenoszenia i

przesuwania urządzenia.

- Przed rozpoczęciem korzystania z kuchni należy usunąć wszystkie elementy opakowania.

Przed instalacją należy sprawdzić rodzaj i ciśnienie gazu w miejscu instalacji urządzenia oraz rodzaj gazu, do którego kuchnia jest przystosowana

- Warunki dotyczące zmiany rodzaju używanego gazu znajdują się w instrukcji obsługi (patrz także tabliczka znamionowa urządzenia).

Pomieszczenie, w którym ma być zainstalowana kuchnia powinno posiadać sprawną wentylację nawiewno – wywiewną.

Niesprawna wentylacja może prowadzić do zakłócenia procesu spalania gazu i powstawiania zwiększonej zawartości tlenku węgla w pomieszczeniu kuchennym.

- Kuchenkę należy podłączyć do zasilania elektrycznego: 230V, 50Hz.

- Sprawdzić zgodność parametrów instalacji elektrycznej z danymi umieszczonymi na tabliczce znamionowej.

- Nie należy naprawiać / zmieniać parametrów urządzenia samodzielnie.

Bezpieczeństwo dzieci

- Urządzenie przeznaczone jest do obsługi wyłącznie przez osoby dorosłe. Nie zezwalać dzieciom na zabawę w pobliżu urządzenia

- Kuchnia nagrzewa się podczas pracy i pozostaje gorąca przez jakiś czas. Nie zezwalać dzieciom na przebywanie w pobliżu kuchni, do czasu jej ostygnięcia.

- Dzieci mogą także zranić się / poparzyć przy zdejmowaniu garnków i naczyń z kuchni.

Podczas pracy

- Urządzenie jest przeznaczone do przyrządzania potraw w warunkach gospodarstwa domowego. Stosowanie jej do innych celów jest niedozwolone!

- Podczas pracy kuchni powstaje ciepło i wilgoć. Należy zapewnić prawidłową wentylację w pomieszczeniu, w którym będzie ustawiona kuchnia.

- W przypadku zalania kuchni, nie należy jej używać. Nie obsługiwać kuchni mokrymi rękoma.

- W przypadku długiej pracy kuchni należy zapewnić dodatkową wentylację poprzez otwarcie okna lub zwiększenie mocy wentylacji mechanicznej (jeżeli zainstalowano).

- W przypadku podłączenia innych urządzeń elektrycznych w pobliżu kuchni należy zwrócić uwagę, aby ich przewody zasilające nie dotykały gorących elementów kuchni (lub nie zostały przytrzaśnięte drzwiami kuchni).

- Podczas gotowania potraw na oleju lub innym tłuszczu nie wolno pozostawiać urządzenia bez nadzoru, ponieważ przegrzany olej może się zapalić.

- Na ruszcie nie wolno ustawiać zdeformowanych lub niestabilnych naczyń do gotowania, gdyż mogą się one przewrócić i zawartość naczynia wyleje się na palniki.

- Do wkładania i wyjmowania potraw z piekarnika należy zawsze używać kuchennych rękawic ochronnych.

- Kuchnia nagrzewa się podczas pracy. Nie dotykać nagrzanych elementów wewnątrz piekarnika, gdyż może dojść do oparzenia.

• Sprawdzić, czy pokrętła znajdują się w pozycji „OFF” (wyłączony), kiedy kuchenka nie jest użytkowana. Ze względów bezpieczeństwa i higienicznych kuchenkę należy utrzymywać w czystości. Tłuszcz i resztki potraw mogą stać się przyczyną pożaru!
• Piekarnik należy czyścić zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi.
• Na palnikach kuchni oraz w piekarniku nie należy używać plastikowych naczyń. Nie przykrywać wewnętrznych elementów piekarnika folią aluminiową.
• Otwór wentylacyjny piekarnika (z tyłu, w środkowej części płyty) nie może być zasłonięty, gdyż zapewnia prawidłową wentylację komory piekarnika.
• W pobliżu u kuchni nie wolno przechowywać łatwopalnych materiałów, środków czyszczących itp.
• Nie przenosić kuchni za uchwyt drzwi piekarnika.

Serwis

- Awarię urządzenia należy zgłosić w autoryzowanym zakładzie serwisowym. Użytkownikowi nie wolno samodzielnie wykonywać napraw! Autoryzowany zakład serwisowy posiada oryginalne części zamienne.

Wskazówki dla użytkownika

Panel sterujący

1 Pokrętło tylnego lewego palnika
2 Pokrętło przedniego lewego pola grzejnego
3 Pokrętło przedniego prawego pola grzejnego
4 Pokrętło tylnego prawego pola grzejnego

5 Zegar elektroniczny
6 Termostat piekarnika
7 Lampka kontrolna termostatu piekarnika
8 Lampka kontrolna
9 Pokrętło wyboru funkcji piekarnika

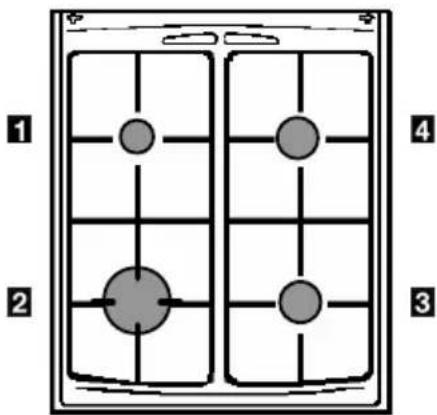

Płyta

1 Tylny lewy palnik (pomocniczy)
2 Przedni lewy palnik (duży)

3 Przedni prawy palnik (średni)
4 Tylny prawy palnik (średni)

Piekarnik

Przed pierwszym użyciem

Zdjąć wszystkie elementy opakowania (wewnątrz i z zewnątrz urządzenia), przed włączeniem piekarnika.

Przed pierwszym użyciem urządzenia należy rozgrzać piekarnik, bez wkładania żywności. W tym czasie może wydobywać się nieprzyjemny zapach. Jest to zjawisko normalne.

1. Wyjąć wszystkie akcesoria z piekarnika.
2. Zdjąć naklejki lub folie ochronne, jeżeli występują.
3. Rozgrzać piekarnik przez 45 minut ustawiając odpowiednie pokrętło na pozycję “250”.

Tę samą czynność należy powtórzyć włączając grill na 5-10 minut.

Umyć akcesoria łagodnym detergentem. Oplukać i osuszyć.

Tabliczka znamionowa

Oznaczenie modelu urządzenia znajduje się na tabliczce znamionowej kuchni (z lewej strony, po otwarciu drzwi kuchenki).

Wartość wymaganego zabezpieczenia kuchenki jest także podana na tabliczce znamionowej.

Kondensacja i para

Podczas ogrzewania żywności pojawia się para. Piekarnik częściowo odprowadza powstałą parę. Pomimo to, nie należy stać na wprost piekarnika podczas otwierania drzwi, aby pozwolić na swobodne ujście pary.

Jeżeli para przedostanie się na chłodne powierzchnie poza piekarnikiem, wtedy nastąpi kondensacja pary i pojawią się krople wody. Jest to zjawisko normalne i nie świadczy o usterce urządzenia. Aby zapobiec przebarwieniom, należy regularnie wycierać powstałe krople wody.

Naczynia

Używać żaroodpornych naczyń, które wytrzymują temperaturę do 220°C.

Na podstawę piekarnika nie wolno stawiać żadnych naczyń i garnków.

Drzwi piekarnika nagrzewają się w czasie pracy. Nie zezwalać dzieciom na zabawę w pobliżu włączonego piekarnika.

Piekarnik elektryczny

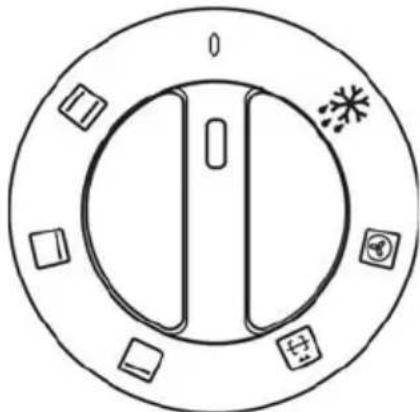

Pokrętło wyboru funkcji piekarnika

☐ Pieczenie tradycyjne – włączona górna i dolna grzałka; pieczenie tradycyjnych potraw, które nie wymagają zmian temperatury w czasie pieczenia. Jeżeli to konieczne, rozgrzać wstępnie piekarnik przed włożeniem potrawy.

Nagrzewanie dolną grzałką – pozwala na przypieczenie potraw od spodu.

Nagrzewanie górną grzałką – pozwala na rumienienie wierzchu potraw.

Grill i rozno - Funkcji grilla i rozna nie można używać jednocześnie z innymi funkcjami piekarnika. Drzwi piekarnika muszą być zamknięte podczas pieczenia na grillu.

Uwaga: maksymalna temperatura dla tej funkcji wynosi 230°C.

Pieczenie z nawiewem – termoobieg; funkcja pozwala na pieczenie więcej niż jednej potrawy jednocześnie, bez przenikania się smaków i zapachów, na kilku poziomach.

Rozmrażanie – (To NIE jest funkcja pieczenia). Pomocne przy rozmrażaniu produktów.

Na dnie piekarnika nie wolno stawiać żadnych naczyń, patelni, tac lub folii aluminiowej. Może dojść do nagromadzenia ciepła i uszkodzenia piekarnika oraz emaliowanych powierzchni.

Pokrętło termostatu

Temperaturę można ustawić obracając pokrętło piekarnika w kierunku zgodnym z ruchem wskazówek zegara.

Temperaturę można ustawić w zakresie od 50°C do 250°C.

Termostat kontroluje temperaturę płynnie, więc można wybrać poziom temperatury pomiędzy tymi, które są wyraźnie oznaczone.

Ustawienie maksymalne jest odpowiednie do pieczenia na grillu.

Wskazówki

- Po wyborze temperatury zostanie podświetlona lampka kontrolna termostatu. Będzie podświetlona, aż piekarnik osiągnie zadaną temperaturę; następnie zgaśnie i będzie się zapalała, pokazując, że termostat kontroluje temperaturę wewnątrz piekarnika.

- Lampka kontrolna piekarnika zostanie podświetlona po ustawieniu funkcji piekarnika, na czas jej trwania.

Używanie wentylatora piekarnika

Wentylator

Powietrze jest ogrzewane I rozprowadzane wewnątrz piekarnika dzięki pracy wentylatora, umieszczonego w tylnej ściance urządzenia. Wentylator nadmuchuje gorące powietrze, aby zapewnić jednorodną temperaturę wewnątrz piekarnika. Korzyści wynikające z tego sposobu pracy są następujące:

Szybkie Rozgrzewanie

Szybkie osiąganie wyznaczonej temperatury eliminuje konieczność wstępnego nagrzewania piekarnika (do czasu pieczenia wskazanego w przepisie należy dodać 5-7 minut). Potrawy wymagające pieczenia w bardzo wysokich temperaturach należy włożyć do rozgrzanego piekarnika, np. chleb, suflety itp.

Niższe temperatury pieczenia

Pieczenie z nawiewem wymaga niższych temperatur, niż pieczenie tradycyjne. Dlatego należy pamiętać o zmniejszeniu temperatury o 20-25°C korzystając z dotychczasowych przepisów.

Jednakowa temperatura pieczenia Wentylator umożliwia utrzymanie jednakowej temperatury wewnątrz piekarnika, niezależnie od poziomu ułożenia blachy. Pozwala to także na pieczenie kilku potraw jednocześnie. Należy pamiętać, że potrawy na najwyższym poziomie będą rumieniły się nieco szybciej. Zapachy potraw nie przenikają się.

Jak używać wentylatora

1. Pokrętło wyboru funkcji piekarnika
   ustawić w położeniu
2. Pokrętem termostatu ustawić wymaganą temperaturę pieczenia.

Wskazówki i porady

Podczas pieczenia z nawiewem więcej niż jednej potrawy należy ustawić naczynia na środku każdej z blach (zamiast kilku naczyń na jednym poziomie).

Przy całkowitym wypełnieniu piekarnika potrawami, czas pieczenia będzie nieco dłuższy.

Na podstawie piekarnika można ułożyć blachę. Naczynie wstawić do blachy – nie stawiać naczynia bezpośrednio na dnie piekarnika, aby zapewnić prawidłową cyrkulację powietrza wokół produktów.

Gdy piekarnik jest całkowicie wypełniony tym samym produktem (np. tace ciastek) – będą one upieczone jednakowo i należy je wyjąć z piekarnika w tym samym czasie. Jeżeli na tacach znajdują się produkty różnego rodzaju i rozmiaru, np. herbatniki – czas pieczenia będzie inny. Wentylator sprawdza się także do ogrzewania produktów, bez konieczności wcześniejszego rozmrażania, np. tarty owocowe, paszteciki kiełbaski i inne produkty o niewielkich rozmiarach. Ustawić temperaturę 190-200°C I włączyć piekarnik na 20-40 minut (w zależności od ilości produktów).

Odpowiednie ustawienie czasu I funkcji zależy od zdobywanego doświadczenia I preferencji użytkownika. Temperatury mają charakter orientacyjny i należy je podwyższać lub obniżać, zgodnie z indywidualnymi upodobaniami.

Wpływ naczyń na efekty pieczenia Naczynia I formy różnią się grubością, kolorem, stopniem przewodzenia ciepła do produktu:

A naczynia aluminiowe, gliniane, ze szkła żaroodpornego oraz jasne formy redukują rumienienie spodu potrawy.
B naczynia emaliowane, kolorowe oraz ciemne, ciężkie formy do pieczenia wpływają na intensywne rumienienie potraw od spodu.

Rozmrażanie

Wentylator piekarnika pracuje bez emisji ciepłego powietrza, w temperaturze pokojowej.

Funkcję polecamy zwłaszcza dla delikatnych produktów, które są nieodporne na wyższą temperaturę, np. torty z kremem, chleb i produkty zbożowe.

Wskazówki i porady

• Produkty przykryć folią aluminiową, plastikową lub pokrywką, aby uniknąć ich wysuszenia w trakcie rozmrażania.
• Małe lub płaskie produkty (filety rybne, wątróbka, mięso) rozmrażają się w ciągu 1-2 godzin. Po rozmrożeniu należy je natychmiast poddać obróbce cieplnej.

• Produkty ułożyć w jednej warstwie I obrócić w połowie czasu rozmrażania.

• NIE pozostawiać rozmrożonych produktów w temperaturze pokojowej. Natychmiast ugotować lub włożyć do chłodziarki.

• Przestrzegać zasad higieny podczas obróbki świeżej, mrożonej i gotowanej żywności.

Pieczenie tradycyjne

Po włączeniu tej funkcji ciepło dochodzi do potrawy zarówno z dolnej, jak i górnej grzałki. Przydatne do pieczenia na jednym poziomie, zwłaszcza dań, które wymagają dodatkowego rumienienia spodu (quiche, tarta itp.). Potrawy zapiekane, lasagne, które wymagają dodatkowego rumienienia wierzchu można także przygotowywać używając górnej i dolnej grzałki.

Jak włączyć pieczenie tradycyjne

• Obrócić pokrętło wyboru funkcji piekarnika do pozycji
• Ustawić pokrętło termostatu na wymagany poziom temperatury.

Nagrzewanie górną grzałką

Do pieczenia gotowych dań, np. Lasagne.

Nagrzewanie dolną grzałką

Funkcja przydatna szczególnie do pieczenia niektórych ciast oraz pizzy. Można jej także używać do rumienienia potraw takich jak quiche i tarty (aby być pewnym, że spód jest równomiernie upieczony).

Lampka termostatu piekarnika Lampka zostaje podświetlona po ustawieniu temperatury pieczenia i pozostanie włączona do czasu jej osiągnięcia wewnątrz piekarnika. W czasie pieczenia gaśnie i zapala się, informując o kontrolowaniu i utrzymywaniu zadanej temperatury.

Urządzenie nagrzewa się w czasie pracy. Zachować ostrożność i nie dotykać grzałek wewnątrz piekarnika.

Wskazówki i porady Należy zachować min. 2.5 cm pomiędzy wierzchem potrawy i grzałką. W ten sposób osiągniecie Państwo najlepsze rezultaty pieczenia. W przypadku pieczenia ciast, chleba itp., formę należy ustawić centralnie pod grzałką.

Formy i naczynia z potrawami ustawiać na środku tacy, aby powietrze mogło swobodne przepływać.

Potrawy układać w wystarczająco dużych naczyniach i tacach, aby uniknąć nadmiernego kapania tłuszczu na podstawę piekarnika oraz aby ułatwić późniejsze czyszczenie.

Naczynia emaliowane, ciemne lub ciężkie powodują nadmierne rumienienie spodu potrawy. Tace aluminowe lub błyszczące odbijają ciepło i powodują spowolnienie rumienienia spodu potrawy.

NIE stawiać żadnych naczyń bezpośrednio na dnie piekarnika, gdyż można uszkodzić urządzenie.

NIE używać rusztu form do mięsa jako tacy do pieczenia, gdyż potrawa będzie zbyt mocno zrumieniona od spodu.

Drzwi nagrzanego piekarnika nie powinny być otwierane na zbyt długi okres czasu, zwłaszcza przy wkładaniu potraw do rozgrzanego piekarnika.

Pieczenie na grillu

Podczas pieczenia na grillu niektóre elementy kuchni nagrzewają się. Nie należy zostawiać włączonego urządzenia bez nadzoru. Nie zezwalać dzieciom na zabawę w pobliżu włączonej kuchni.

Podczas pieczenia na grillu drzwi piekarnika powinny być zamknięte.

Uwaga: maksymalna temperatura dla tej funkcji wynosi 230°C.

Aby włączyć grzałkę grilla należy obrócić pokrętło wyboru funkcji piekarnika do położenia GRILL, a następnie obrócić pokrętło termostatu na maksymalną temperaturę.

Większość produktów można umieścić na ruszcie, w odpowiednim naczyniu, aby pozwolić na efektywną cyrkulację rozgrzanego powietrza. Ryby można umieścić bezpośrednio na ruszcie.

Ustawić naczynie i ruszt na odpowiednim poziomie wewnątrz piekarnika (ze względu na rozmiary i grubość mięsa).

Produkty należy osuszyć przed grillowaniem. Chude mięso i ryby należy posmarować cienką warstwą oleju lub masła, aby zachowały swoją naturalną wilgotność.

Dodatki, takie jak: pomidory i grzyby można położyć pod rusztem, podczas grillowania mięsa.

Podczas tostowania pieczywa zalecamy wsunięcie rusztu na najwyższy poziom.

Przed włożeniem produktów przeznaczonych do grillowania, zalecamy ogrzanie piekarnika (przy włączonej funkcji grill) przez kilka minut. W czasie pieczenia można zmieniać ustawienia i temperaturę, jeżeli to konieczne.

W trakcie pieczenia na grillu potrawy należy obrócić na drugą stronę, jeżeli to konieczne.

UWAGA: Ze względów bezpieczeństwa, grzałka grilla jest kontrolowana przez termostat. W czasie grillowania, grzałka włącza i wyłącza się, aby zapobiec ewentualnemu przegrzaniu.

Czasy pieczenia zależą do wagi produktu i jego grubości.

Pieczenie na rożnie

Podczas pieczenia na roźnie elementy piekarnika nagrzewają się. Nie zostawiać włączonego urządzenia bez nadzoru. Nie zezwalać dzieciom na przebywanie i zabawę w pobliżu włączonego piekarnika. Podczas pieczenia na roźnie drzwi piekarnika muszą być zamknięte. Przy wyjmowaniu potrawy należy używać rękawic ochronnych, gdyż rusz oraz inne elementy są mocno rozgrzane. Uwaga: maksymalna temperatura dla tej funkcji wynosi 230°C.

Rożna można używać do pieczenia całych kawałków mięsa lub kebabów oraz mniejszych sztuk mięsa.

Jak piec na rożnie

1. Wsunąć mięso na rozno (na środek), upewniając się, że widelec w pobliżu uchwytu znajduje się na swoim miejscu.
2. Włożyć drugi widelec, oba elementy powinny dokładnie przylegać do siebie.
3. Włożyć rożen w uchwyt (w tylnej części), a końcówkę uchwytu umieśnić we wsporniku. Następnie umieścić wspornik w wyżłobieniu w górnej części krawędzi piekarnika (patrz rys.).

4. Na niższy poziom wsunąć tację na skapujący tłuszcz.

5. Wyjąć uchwyt I zamknąć drzwi piekarnika.

6. Pokrętem wyboru funkcji wybrać funkcję grilla I sprawdzić, czy rozno obraca się.
7. Po upieczeniu potrawy wyłączyć grill I założyć uchwyt. Wyjąć rozno, po zwolnieniu przedniego zabezpieczenia. Zalecamy wysunięcie tacy z tłuszczem jednocześnie, aby skapujące krople nie dostały się na podstawę piekarnika.
8. Przy wyjmowaniu potraw zalecamy użycie rękawic ochronnych, gdyż wnętrze piekarnika jest mocno rozgrzane przez grill.

Maksymalna waga produktu do pieczenia na rożnie wynosi 4·5 kg.

Zegar LED z minutnikiem

Zegar obsługuje się trzema przyciskami:

-, + Ustawianie czasu

Tryb pracy

Można wybrać następujące funkcje:

Czas trwania
→| Zatrzymanie - stop
Minutnik
Aktualny czas

Po podłączeniu do zasilania na wyświetlaczu pojawia się wskazanie godziny: 12.00, a wskaźnik LED 📞 pulsuje. W trakcie pulsowania wskaźnika można zmienić czas posługując się

przyciskami + i -

Ustawiona godzina zostanie wprowadzona do pamięci w ciągu 5 sekund od ostatniego wciśnięcia przycisku, a wskaźnik ⏻ zgaśnie. Ustawienie czasu może zostać zmienione w każdej chwili. Należy wciskać przycisk trybu pracy, aż wskaźnik ⏻ zacznie pulsować, a następnie ustawić aktualną godzinę.

Minutnik (do odmierzania czasu)

Przycisk trybu pracy należy wcisnąć kilkakrotnie, aż wskaźnik LED ♗ będzie pulsował. Wtedy ustawić zakres czasu używając przycisków

„+” i „—”. Ustawiony czas będzie wyświetlony, a wskaźnik LED 🔒, który poprzednio pulsował, będzie podświetlony stale. Po upływie ustawionego czasu rozlega się alarm akustyczny (2 dźwięki) a wskaźnik LED

ponownie pulsuje. Aby wyłączyć alarm I pulsowanie należy wcisnąć jeden z przycisków, wskaźniki LED zgasną, a na wyświetlaczu pojawi się aktualna godzina.

Czas trwania

Aby ustawić czas trwania funkcji należy kilkakrotnie wcisnąć przycisk trybu pracy, aż wskaźnik LED → będzie pulsował. Następnie ustawić pożądany czas trwania funkcji (w zakresie od 0.01h do 10.00h), za pomocą przycisków “plus” i „minus”. Czas zostanie wprowadzony do pamięci po upływie ok. 5 sekund, a wskaźnik LED → będzie podświetlony stale. Na wyświetlaczu pojawi się aktualna godzina. Po upływie ustawionego czasu funkcji rozlega się alarm akustyczny (4 dźwięki) a wskaźnik LED → pulsuje. Alarm oraz pulsowanie można wyłączyć wciskając jeden z przycisków. Wskaźnik LED gaśnie.

Zatrzymanie – stop

Aby ustawić czas zatrzymania zegara należy kilkakrotnie wcisnąć przycisk trybu pracy, aż wskaźnik LED →| będzie pulsował. Następnie ustawić czas zatrzymania pracy (ramka pomiędzy aktualną godziną + 1 minuta oraz aktualna godzina – 1 minuta) wciskając przyciski „plus” i „minus”. Wprowadzony czas zostanie zachowany po upływie ok. 5 sekund, a wskaźnik LED →| pozostaje podświetlony stale. Na wyświetlaczu pojawia się aktualna godzina. Po osiągnięci ustawionego czasu funkcja zostaje wyłączona, rozlega się alarm akustyczny (4 dźwięki), a wskaźnik LED →| pulsuje. Alarm oraz pulsowanie można wyłączyć wciskając jeden z przycisków. Wskaźnik LED gaśnie.

Pieczenie tradycyjne

Potrawa	Poziom blachy	Czas wstępnego ogrzewania (min.)	°C	Czas pieczenia (min.)
Paszteciki 3 10-13 160-180	20-25
Kruchy spód 2 10-13 170-190	25-30
Ciasto drożdzowe z jabłkami	3	-	180-200	45-50
Ciasto z jabłkami	1	10-13	175-185	55-60
Ciastka 2 10-13 170-190	25-35
Biszkopt beztłuszczowy	2	10-13	170-180	20-25
Biszkopt 2 - 170-180	50-55
Kurczak (cały)	2	-	195-205	60-70
Kurczak (połówka)	3	-	195-205	30+30
Pieczeń wieprzowa	3	-	195-205	100-105
Pizza	2	-	210-230	25-30
Bułki drożdżowe	1/2	10-15	215-235	10-20
Roladki szwajcarskie	1/1	10-13	170-190	15-20
Sernik	1/2	-	170-190	50-70
Flan z jabłkami	1/1	10-15	210-230	30-50
Eklery	1/2	10-15	190-200	10-20
Bezy	1/2	-	115-125	40-50
Quiche Lorraine	1/1	15-20	220-240	20-40
Ciasto bożonarodzeniowe	1/2	15-20	250*160-180	45+10**
Crumble	1/3	15-20	190-200	25-35
Strucla	1/2	15-20	170-180	20-30
Ciasto maślane	1/3	15-20	190-200	25-35

* czas wstępnego nagrzewania
** czas pozostawienia w piekarniku o zakończeniu pieczenia

Wentylator

Potrawa	Poziom blachy	Czas wstępnego ogrzewania (min.)	°C	Czas pieczenia (min.)
Paszteciki 2+4 - 140-160 30-35
Kruchy spód 2+4 - 150-170 25-35
Ciasto drożdzowe z jabłkami	2+4	-	170-180	45-50
Ciasto z jabłkami	1+3	-	170-180	55-60
Ciastka 2+4 - 160-170 20-30
Biszkopt beztłuszczowy	3	-	150-160	30-35
Biszkopt 2 - 160-170 45-55
Bułki drożdżowe	3	10-13	180-200	10-20
Bułki drożdżowe	1+3	-	180-200	10-20
Roladki szwajcarskie 3 10-13 160-180 10-20
Sernik	2	-	150-170	50-70
Flan z jabłkami	2	10-13	180-200	30-50
Eklery	3 10-13	190-200 10-20
Bezy	2+4	-	115-125	45-55
Ciasto bożonarodzeniowe	2	-	150-160	45+10**
Crumble	2	-	165-175	25-35
Strucla	3	-	160-170	20-30
Ciasto maślane	2	-	165-175	25-35

Pieczenie na grillu

Potrawa	Poziom blachy	Czas wstępnego ogrzewania (min.)	°C	Czas pieczenia (min.)
Tost	3	10	230	3-5
Steki wołowe	3	10	230	15+15
Kurczak (połówka)	2	---	230	30+30
Steki wieprzowe	3	---	230	25+25

Palniki nawierzchniowe

Symbole na pokrętle odpowiadają symbolom na panelu kontrolnym (patrz opis urządzenia).

wyłączony

maksymalny płomień

minimalny płomień

Poziomu maksymalnego należy używać do zagotowania, a minimalnego do podgotowywania potraw (utrzymywania w cieple). Można wybierać położenia pośrednie między maksymalnym i minimalnym płomieniem, nigdy nie ustawiać pokrętła pomiędzy płomieniem maksymalnym, a pozycją: wyłączony.

Zapalanie palników

• Wcisnąć i przekręcić pokrętło wybranego palnika w lewą stronę do pozycji "duży płomień" i przytrzymać je wciśnięte, aż do zapalenia gazu.
• W tym samym momencie iskrownik zacznie wytwarzać iskrę do zapalenia gazu.

• Po zapaleniu płomienia, pokrętło należy trzymać wciśnięte jeszcze przez ok. 10 sekund aż zawór bezpieczeństwa będzie automatycznie utrzymywać płomień na palniku.

• Zwolnić pokrętło i sprawdzić, czy płomień uttrzymuje się na palniku.

• Następnie wyregulować płomień według potrzeby.
• Jeśli z jakiegoś powodu płomień zgaśnie, należy przekręcić pokrętło do pozycji "■", odczekać około minuty i zapalić ponownie.
• Jeżeli po kilku próbach nadal nie można uruchomić palnika, należy sprawdzić, czy pierścień palnika i nakładka są prawidłowo nałożone.

LUB

• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia”. Przyłożyć do palnika zapaloną np. zapałkę.
• Następnie wyregulować płomień według potrzeby.
• Jeśli z jakiegoś powodu płomień zgaśnie, należy przekręcić pokrętło do pozycji "■", odczekać około minuty i zapalić ponownie.
• Jeżeli po kilku próbach nadal nie można uruchomić palnika, należy sprawdzić, czy pierścień palnika i nakładka są prawidłowo nałożone.

LUB

• Wcisnąć pokrętło i obrócić je w lewą stronę, aż do oznaczenia „dużego płomienia”. Przyłożyć do palnika zapaloną np. zapałkę.
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
• Po zapaleniu wyregulować płomień. Jeżeli płomień zgasł należy odczekać 1 minutę i spróbować ponownie.
  Jeżeli nie można włączyć palnika pomimo kilkakrotnych prób należy sprawdzić, czy pierścień palnika i jego wierzch są prawidłowo ułożone (patrz rysunek).

Wyłączanie palników

Wyłączyć palnik ustawiając pokrętło w pozycji «■».

Wybór właściwego palnika

Pod każdym z pokręteł znajduje się symbol odpowiadającemu mu palnika. Zawsze należy stosować palnik o wielkości odpowiedniej do średnicy gamka używanego do gotowania. Aby nie dopuścić do wykipienia potrawy, zalecamy dobieranie odpowiednich naczyń (patrz rysunek).

Należy używać naczyń o płaskim dnie i cienkich ściankach. Nie używać naczyń o wklęsłych lub wypukłych dnach.

Ze względów ekonomicznych zalecamy nakrywanie naczyń podczas gotowania.

Kiedy potrawa zacznie się gotować, należy zmniejszyć płomień tak, aby tylko podtrzymywać gotowanie.

Pierścień i otwory palnika należy utrzymywać w czystości.

Na poszczególnych palnikach należy używać naczyń o właściwej średnicy:

Palnik	Moc (kW)	Średnica (mm)
		min.	min.
Duży	2,90	160	280
Średni 2,10	140 240
Pomocniczy	1,00 120	180

20

Akcesoria dostarczane wraz z urządzeniem

Kuchnia jest wyposażona w:

• Rożno (2 widelce, 1 szpica, 1 uchwyt I wspornik szpicy)
• ruszt (potrawy należy umieszczać w środkowej części rusztu)
• tace (na spływający z mięsa tłuszcz i soki); wsunąć w poziom 2; jeżeli nie jest używana należy ją wyjąć z piekamika
• blachę do pieczenia

Poza oryginalnym wyposażeniem kuchni zalecamy używanie żaroodpomych naczyń (zgodnie ze wskazówkami ich producenta). Wysuwana szuflada

Pod komorą piekarnika znajduje się wysuwana szuflada.

W czasie długiego pieczenia szuflada może ulec rozgrzaniu. W szufladzie nie należy przechowywać Materiały łatwo palne (rękawice, ręczniki, ścierki, plastikowe naczynia, spraye) nie powinny być przechowywane w szufladzie.

Akcesoria piekarnika, np. tace do pieczenia, również ulegną rozgrzaniu. Zachować szczególnie ostrożność podczas wyjmowania tac z szuflady w trakcie pieczenia lub wtedy, gdy piekarnik jest jeszcze rozgrzany.

Aby wysunąć szufladę

• Chwycić szufladę od dołu I wysunąć do przodu.
• Aby wyjąć szufladę, należy ją maksymalnie wysunąć, lekko podnieść I pociągnąć, wyjmując z obudowy piekamika.
• W czasie pracy piekarnika w zbiorniku gromadzą się skropliny. Należy go włożyć do szuflady piekarnika. Po zakończeniu pracy urządzenia zbiomik należy opróżnić / oczyścić.

Szufladę należy włożyć wykonując powyższe czynności w odwrotnej kolejności.

W czasie pracy piekarnika w zbiorniku gromadzą się skropliny. Należy go włożyć do szuflady piekarnika. Po zakończeniu pracy urządzenia zbiornik należy opróżnić/oczyścić.

Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia należy sprawdzić, czy wszystkie pokrętła są ustawione w położeniu „wyłączony”, urządzenie jest ostudzone i odłączone do zasilania. Do czyszczenia nie należy używać szorujących środków i materiałów. Palniki

• Palniki można myć w wodzie z dodatkiem środka czyszczącego.
• Po umyciu sprawdzić, czy otwory pierścienia palnika nie są zatkane.
• Do czyszczenia nigdy nie używać noża lub innych ostrych narzędzi.

Po umyciu elementy należy wysuszyć i ponownie umieścić na swoim miejscu. Panel sterujący, pokrętła, emaliowany ruszt kuchni, przednia i boczne ścianki piekarnika

– Czyścić wilgotną gąbką z łagodnym detergentem; opłukać i osuszyć.
– Nie używać środków i materiałów ściernych, które mogłyby zniszczyć emalię.

Piekarnik

- Elementy emaliowane: czyścić tak, jak pozostałe elementy emaliowane.

Drzwi piekarnika

- Drzwiczki piekarnika należy myć ciepłą wodą z dodatkiem detergentu. Nie wolno używać środków szorujących.

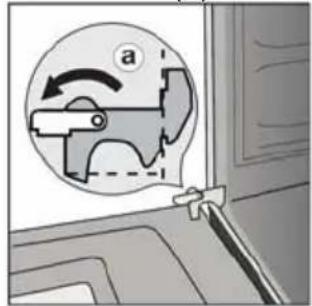

Zdejmowanie drzwiczek piekarnika W celu łatwego oczyszczenia piekarnika można zdjąć jego drzwiczki. Opuścić drzwiczki piekarnika do pozycji poziomej. Następnie przełożyć do przodu dźwigienki na obu zawiasach drzwiowych, aż do oporu (a).

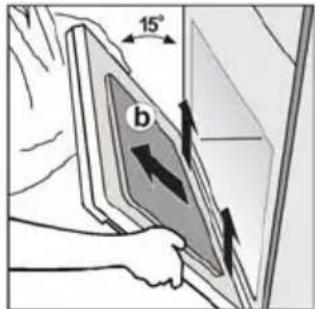

Ponownie zamknączwiczki do oporu i unieść w góre, aby zdjąć je z zawiasów (b).

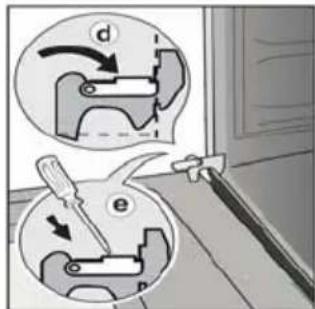

Zakładanie drzwiczek piekarnika

Podczas wstawiania drzwiczek należy wykonać czynności opisane w akapicie Zdejmowanie drzwiczek piekarnika, tylko w odwrotnej kolejności.

Ponownie osadzić zawiasy drzwiczek w otworach na zawiasy (c).Podczas osadzania zawiasów zwrócić uwagę, aby zostały ułożone właściwie i równomiernie. Następnie powoli odchylić drzwiczki w dół.Dopilnować, aby w trakcie odchylania kant drzwiczek nie uderzył w dole o ramę (w takim wypadku ponownie podnieść drzwiczki w górę i na nowo ułożyć zawiasy).

Następnie ponownie przełożyć dźwigienki na zawiasach do tyłu – w stronę piekarnika (d). Aby drzwiczki zamknęły się prawidłowo, docisnąć dźwigienki (e) jakimś przedmiotem (np. śrubokrętem).

Sprawdzić (powoli) poprawną funkcję drzwiczek.

Uwaga: Nigdy nie „zatrzaskiwać“ dźwigienki zawiasów drzwiowych, gdyż działanie sprężyny może spowodować obrażenia.

Płyte czyścić, gdy jest jeszcze ciepła (półniej usunięcie zanieczyszczeń będzie trudniejsze). Do czyszczenia bieżącego używać wody z detergentem lub specjalnych środków do tego przeznaczonych. Dokładnie opłukać i wysuszyć.

Wszelkie zanieczyszczenia i pozostałości po gotowaniu należy natychmiast namoczyć i usunąć, ponieważ emalia na podpalnikowej płycie kuchenki może się trwale przebarwić. Nie używać ostrych narzędzi lub ściernych środków czyszczących. Plamy z octu, kwasów owocowych należy natychmiast usuwać.

Nie używać:

• proszków do szorowania, wybielaczy;
- drucianych ga bek;
- środków do czyszczenia wanien i zlewów.

Palniki

Palniki można myć w wodzie z dodatkiem środka czyszczącego. Po umyciu sprawdzić, czy otwory pierścienia palnika nie są zatkane. Do czyszczenia nigdy nie używać noża lub innych ostrych narzędzi. Po umyciu elementy należy wysuszyć i ponownie umieścić na swoim miejscu.

Wymiana żarówki piekarnika

Przed wymianą żarówki należy upewnić się, że pokrętła są ustawione w położeniu „wyłączony”. Odłączyć urządzenie do zasilania. Kuchnia musi być ostudzona.

Parametry żarówki

Moc 25W

Zasilanie 230/240V(50Hz)

Odporna na temperaturę 300°C

Cokół E 14

Aby wymienić żarówkę.

1. Odkręcić szklaną pokrywę w kierunku przeciwnym do ruchu wskazówek zegara I zdjąć.

2. Wykręcić zużytą żarówkę i wkręcić nową, sprawną.

3. Założyć szklaną pokrywę.
   Podłączyć kuchnię do zasilania elektrycznego.

W przypadku wystąpienia nieprawidłowości w funkcjonowaniu kuchenki należy przed zgłoszeniem awarii w autoryzowanym zakładzie serwisowym sprawdzić poniższe usterki i rozwiązania.

WAŻNE: Jeżeli wezwą Państwo technika z autoryzowanego zakładu serwisowego do usunięcia opisanej poniżej usterki (lub naprawy szkody powstałej w wyniku nieprawidłowej instalacji, obsług itp., wizyta będzie odpłatna nawet w czasie trwania gwarancji.

Usterka Rozwiązanie
Płomień palnika jest niestabilny	Sprawdzić, czy:Otwny w pokrywce palnika nie są zatkane.Regulator ciśnienia jest sprawny.Zawór jest całkowicie otwarty.
Żaden z palników się nie zapala	Sprawdzić, czy:Zawór gazowy jest otwarty.Przewód gazowy jest prawidłowo ułożony.Palnik jest mokry.Pokrywka i pierścień palnika zostały prawidłowo założone po czyszczeniu.
Płomień jest nierównomierny	Sprawdzić, czy:Pierścień palnika jest czysty.Pokrywka i pierścień palnika zostały prawidłowo założone po czyszczeniu.
Nie można włączyć piekarnika	Sprawdzić:- Czy funkcja piekarnika/temperatura pieczenia zostały prawidłowo ustawione.- Włącznik (w przypadku podłączenia stałego) w instalacji jest w położeniu: włączony (ON).
Potrawy pieką się zbyt wolno lub zbyt szybko	Sprawdzić:- należy zmienić temperaturę pieczenia.
Nie działa oświetlenie piekarnika	- Żarówka przepaliła się. Wymienić na nową, postępując zgodnie ze wskazówkami zawartymi w instrukcji.

Jeżeli piekarnik nadal nie funkcjonuje prawidłowo, wtedy należy zwrócić się do najbliższego autoryzowanego zakładu serwisowego podając model i numer seryjny urządzenia, objawy usterki.

Wskazówki dla instalatora

Dane techniczne

EKK513507X
Wymiary Wysokość		855 mm
	Szerokość		500 mm
	Głębokość		600 mm
	Pojemność piekarnika		45 l
Płyta Ruszt		EmaliowanyŚredniŚredniDużyPomocniczy	2,00 kW2,00 kW3,00 kW1,00 kW0,6 W
Piekarnik Grzałki piekarnika
	- dolna		900 W
	- górna		1000 W
	Grzałka grilla		1900 W
	Wentylator konwekcyjny		35 W
	Okrągła grzałka		1900 W
	Żarówka piekarnika		żarówka 25W typ E14
	Rożno		4 W
	Zegar LED		2 W
	Poziom hałasu		45,7 dB
	Czyszczenie		ręczne
	Moc całkowita piekarnika		1962 W
Zasilanie Napięcie			230 V
	Częstotliwość		50 Hz
Akcesoria Rożno
	Taca
	Ruszt		Emaliowane
	Blacha do pieczenia		Emaliowane
Moc kuchenki 1962,6 W

Wskazówki bezpieczeństwa

Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami.

Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia. Producent nie ponosi odpowiedzialności za szkody powstałe wskutek nieprzestrzegania obowiązujących norm i przepisów lub podłączenia kuchenki przez osobę nieuprawnioną.

Podłączenie i dopasowanie kuchenki do odpowiedniego rodzaju gazu może wykonać wyłącznie instalator urządzeń gazowych z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami.

Instalator po przeprowadzeniu w/w czynności powinien zaznaczyć w tabeli DANYCH TECHNICZNYCH rodzaj gazu, do którego została dostosowana kuchnia.

Przed przystąpieniem do instalowania kuchni w pomieszczeniu kuchennym należy upewnić się, czy spełnia ono wymagania stawiane mu przez obowiązujące przepisy.

Pomieszczenie kuchenne powinno: - mieć szerokość min. 1,7 m dla mieszkania jednopokojowego lub 2,3 m dla mieszkania wielopokojowego; - mieć minimalną wysokość 2,2 m; - mieć odpowiednią kubaturę, która zapewni, że maksymalne obciążenie cieplne pochodzące od urządzeń gazowych zainstalowanych w tym pomieszczeniu nie przekroczy 930 W/m³ pomieszczenia kuchennego i 175 W/m³ dla pomieszczenia mieszkalnego;

- zapewnić wentylację nawiewno - wywiewną (co najmniej 1,5 krotną wymianę powietrza w ciągu godziny) - zapewnić dopływ powietrza (jeżeli kuchnia nie posiada okna) poprzez otwory wykonane w ścianach zewnętrznych o powierzchni min. 0,016 m² - zapewnić odprowadzanie spalin, np. poprzez sprawny kanał kominowy o min. boku 0,14 m.

Równocześnie informujemy, że kuchnia jest przewidziana do instalowania obok mebli kuchennych, ale nie wyższych niż górna płaszczyzna rusztu kuchni.

Po instalacji kuchenka powinna być łatwo dostępna dla technika z serwisu, w przypadku konieczności naprawy.

Przed podłączeniem urządzenia do zasilania elektrycznego, należy sprawdzić czy parametry instalacji w miejscu eksploatacji urządzenia są zgodne z danymi umieszczonymi na tabliczce znamionowej

Kuchenka musi być uziemiona.

Podłączenie do zasilania gazem Sprawdzić przepływ gazu i średnicę przewodu.

• Sprawdzić szczelność połączeń.
  • Zainstalować zawory gazowe.

Ustawienie

Sąsiadujące szafki lub ściany nie mogą być wyższe od krawędzi kuchenki.

Kuchenka powinna być ustawiona w kuchni.

Między kuchnią, a pochłaniaczem należy zachować odstęp 69 cm (patrz rysunek).

Kuchenkę należy ustawić na stabilnej podłodze.

Odległość między kuchnią, a sąsiadującymi meblami oraz ścianą musi wynosić co najmniej 2 cm.

Wypoziomowanie

Kuchenka jest wyposażona w nóżki regulacyjne (z przodu i z tyłu podstawy kuchni).

Poprzez regulację nożek można ustawić odpowiednią wysokość urządzenia, wyrównać wysokość z sąsiadującymi meblami oraz właściwie wypoziomować kuchenkę.

Prace związane z instalacją elektryczna kuchni należy powierzyć uprawnionemu technikowi elektrykowi.

Muszą być one wykonane zgodnie z obowiązującymi przepisami.

KUCHENKA MUSI BYĆ UZIEMIONA

Producent wyklucza swoją odpowiedzialność za szkody powstałe w wyniku instalacji nieprawidłowej i niezgodnej z przepisami.

Kuchenkę należy podłączyć do zasilania 230V, 50Hz.

Przewód zasilający: typ H05 RR-F. Przed włączeniem kuchenki należy sprawdzić, że napięcie kuchni jest zgodne z parametrami instalacji w miejscu eksploatacji urządzenia (patrz: tabliczka znamionowa kuchenki).

Jeżeli przewód zasilający zostanie uszkodzony, należy go wymienić w autoryzowanym zakładzie serwisowym.

Kuchenka może zostać podłączona na stałe, zgodnie z obowiązującymi przepisami, przez uprawnioną osobę.

W przypadku podłączenia stałego należy zastosować wielobiegunowy wyłącznik z rozwarciem styków min. 3 mm pomiędzy stykami, odpowiedni do pracy w warunkach napięcia kategorii III.

Wyłącznik powinien być umieszczony w odległości max 2 m od urządzenia (musi być także łatwo dostępny po zakończeniu instalacji).

UWAGA: Przewód uziemiający powinien być 2cm dłuższy niż pozostałe.

Przewód zasilający kuchni nie powinien dotykać żadnego z elementów wskazanych na rysunku.

Przed podłączeniem sprawdzić, czy:

• Bezpiecznik i domowa instalacja elektryczna mogą zostać obciążone jeszcze jednym urządzeniem (patrz tabliczka znamionowa kuchenki);
• Gniazdko lub wielobiegunowy wyłącznik (w przypadku podłączenia stałego) jest łatwo dostępny po instalacji urządzenia.

Jak to wykonać?

• Odkręcić i zdjąć pokrywę ochronną w tylnej części kuchni;
• Podłączyć przewód zasilający do kuchenki;
• Umocować przewodem zaciskowym;
• Upewnić się, ze wartość podłączenia jest zgodna z parametrami instalacji elektrycznej;

Założyć i przykręcić pokrywę ochronną w tylnej części kuchenki.

Podłączenie do zasilania gazem

Podłączenie do instalacji gazowej musi być dokonane zgodnie z obowiązującymi normami i przepisami prawa budowlanego! Podczas montażu kuchenkę poddano testom i dostosowano do zasilania gazem o parametrach zamieszczonych na tabliczce znamionowej. Sprawdzić, czy charakterystyka gazu odpowiada parametrom gazu zasilającego. Jeżeli nie, należy postępować zgodnie z zaleceniami podanymi w rozdziale "Użycie innych typów gazu". W celu uzyskania maksymalnej wydajności i minimalnego zużycia gazu należy sprawdzić, czy ciśnienie gazu zasilającego odpowiada ciśnieniu podanemu na tabliczce znamionowej. Jeżeli ciśnienie gazu jest inne (lub zmienne) od podanego na tabliczce, należy zamontować regulator ciśnienia. Podłączenie za pomocą sztywnej rury metalowej lub giętkiej rury metalowej Podłączenie kuchni do instalacji gazu ziemnego powinno być wykonane przy pomocy sztywnego podłączenia (dopuszcza się też inne podłączenia) np. Przy użyciu rur stalowych instalacyjnych lub rur miedzianych. Kuchnia posiada króciec przyłączeniowy G 1/2.

Podłączenie za pomocą węża elastycznego

- Podłączenie za pomocą węża elastycznego można wykonać tylko po sprawdzeniu, czy jest to zgodne z obowiązującymi przepisami.

• Przewód łączący nie może przecinać tylnej ściany kuchenki. Wąż elastyczny łączymy z króćcem kuchni przy pomocy 0,5 m odcinka rury stalowej instalacyjnej (bez szwu).
• Długość przewodu nie może przekraczać 1.5 metra bez jakichkolwiek zagięć lub skręceń.
• Przewód nie może przechodzić blisko ostrych krawędzi lub przedmiotów z ostrym zakończeniem.
• Przewód musi być dostępny, aby umożliwiać kontrolę pod względem przetarcia lub zużycia na całej swojej długości.

Ustalając stan przewodu należy wziąć pod uwagę: zadraśnięcia na powierzchni przewodu, przecięcia, przypalenia na końcach i wzdłuż przewodu, stwardnienie przewodu; przewód musi utrzymywać swoją naturalną elastyczność, obejmy mocujące nie mogą być zardzewiałe; czas używania przewodu nie może przekraczać okresu gwarancyjnego 5 lat.

- Jeżeli zajdzie jedna lub więcej z wymienionych okoliczności, nie wolno naprawiać przewodu, lecz niezwłocznie wymienić go.

UWAGA!

Po zamocowaniu należy sprawdzić szczelność wszystkich połączeń za pomocą wody z mydłem a nie za pomocą płomienia.

Podłączenie z lewej strony (widok z przodu) Upewnić się, że wąż podłączony do instalacji gazowej oraz przewód zasilający nie dotykają żadnego z elementów kuchni zaznaczonych na rysunku (oraz wąż nie dotyka podłogi).

Podłączenie z prawej strony (widok z przodu) Przy tego rodzaju instalacji, należy użyć sztywnych przewodów podłączeniowych, postępując zgodnie z obowiązującymi przepisami.

Przestawienie na inny rodzaj gazu

Adaptację na inny rodzaj gazu może wykonać jedynie autoryzowany serwis. Dopasowanie do innego rodzaju gazu niż ten, na który została fabrycznie ustawiona kuchenka, odbywa się poprzez wymianę dysz gazowych, regulację powietrza pierwotnego, a w przypadku przejścia na gaz płynny dostarczany z butli gazowej zmianę sposobu podłączenia zasilania kuchni. Kolanko musi być uszczelnione za pomocą pakuł lub taśmy teflonowej. Po połączeniu należy sprawdzić szczelność wodą z mydłem.

A – Rurka rozdzielająca

B - Nakrętka 1/2"

C - Uszczelka

D - Złączka węża

E - Kolanko

Tabela dysz
kategoria II 2ELs3B/P

Palnik Moc (kW)		Rodzaj gazu		Ciśnienie (mbar)	Średnica Dyszy (mm)	Średnica by-passa (mm)	Zużycie g/h
Duży	2,90	G2.350	13 mbar	13	1,80		-
	3,00	G 20	20 mbar	20	1,19	0,38	-
	2,70	G 30	37 mbar	37	0,77		196,33
Średni	2,10	G2.350	13 mbar	13	1,50		-
	2,00	G 20	20 mbar	20	0,96	0,30	-
	1,90	G 30	37 mbar	37	0,65		138,16
Pomocniczy	1,00	G2.350	13 mbar	13	1,05		-
	1,00	G 20	20 mbar	20	0,70	0,25	-
	0,85	G 30	37 mbar	37	0,43		61,81

Nakleić na urządzenie naklejkę (dostarczoną z urządzeniem) z właściwym rodzajem gazu.

Wymiana dysz palników nawierzchniowych

Każde urządzenie posiada zestaw dysz do odpowiedniego rodzaju gazu (średnica dyszy jest oznaczona w mm, na korpusie dyszy)

Przed rozpoczęciem zmiany dysz należy ODŁĄCZYĆ kuchenkę od zasilania elektrycznego I upewnić się, że wszystkie pokrętła znajdują się w położeniu WYŁACZONY.

Wymiana dysz palników

1. Zdjąć ruszt.
2. Zdjąć nakrywki palników.
3. Odkręcić dysze za pomocą klucza nasadowego 7 i zastąpić je używając pasujących do gazu zasilającego i palników (patrz tabela dysz).
4. Założyć palniki i ruszt płyty. Palniki nie wymagają regulacji powietrza pierwotnego.

Po wymianie dysz należy sprawdzić poziom płomienia.

Regularny płomień na najniższym poziomie powinien mieć ok. 4 mm (obracając pokrętło z maksymalnego do minimalnego położenia, palnik nie powinien zgasnąć).

Brak powietrza

prawidłowo

Za dużo powietrza

Palniki nawierzchniowe

Aby ustawić minimalny poziom dopływu gazu:

• Zapalić palnik.
• Przekręcić pokrętło w lewo na oznaczenie małego płomienia.
• Zdjąć pokrętło z trzpienia kurka.
• Przy pomocy wąskiego wkrętaka obracać (wkręcać lub wykręcać) śrubę regulacyjną usytuowaną w korpusie kurka aż do uzyskania regularnego, małego płomienia.
• Założyć pokrętło.
• Obrócić pokrętło kilkakrotnie z położenia maksymalnego do minimalnego, aby sprawdzić, czy płomień jest stabilny.

• Wszystkie materiały opakowania nadają się do powtórnego przetworzenia.
• Oddać je do punktu zbiórki surowców wtórnych.
• Po zużyciu urządzenia należy je unieruchomić poprzez odcięcie przewodu zasilającego.

Symbol 📄 na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

e-mail: [e-mail]

www.electrolux.pl

Warunki gwarancji

1. Electrolux Poland Sp. z o.o. gwarantuje, że zakupione urządzenie jest wolne od wad fizycznych zobowiązując się jednocześnie – w razie ujawnienia takich wad w okresie gwarancyjnym i w zakresie określonym niniejszym dokumentem – do ich usunięcia w sposób uzależniony od właściwości wady.

2. Ujawniona wada zostanie usunięta na koszt gwaranta w ciągu 14 dni od daty zgłoszenia uszkodzenia do autoryzowanego punktu serwisowego Electrolux Poland.

3. W wyjątkowych przypadkach konieczności sprowadzenia części zamiennych od producenta termin naprawy może zostać wydłużony do 30 dni.

4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty zakupu.

5. Sprzęt przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego.

6. Gwarancja nie obejmuje:

a. uszkodzeń powstałych na skutek używania urządzenia niezgodnie z instrukcją obsługi,

b. uszkodzeń mechanicznych, chemicznych lub termicznych,

c. uszkodzeń spowodowanych działaniem siły zewnętrznej np. przepięcia w sieci elektrycznej, wyładowania atmosferycznego, d. napraw i modyfikacji dokonanych przez firmy lub osoby nie posiadające autoryzacji Electrolux Poland,

e. części z natury łatwo zużywalnych takich jak: żarówki, bezpieczniki, filtry, pokrętła.

1. Klientowi przysługuje wymiana sprzętu na nowy jeżeli po wykonaniu w okresie gwarancji czterech napraw nadal występują w nim wady. Przez naprawę rozumie się wykonanie czynności o charakterze specjalistycznym właściwym dla usunięcia wady. Pojęcie naprawy nie obejmuje: instalacji, instruktażu, konserwacji sprzętu, poprawy połączeń mechanicznych lub elektrycznych.

2. Wymiany sprzętu dokonuje autoryzowany punkt serwisowy Electrolux Poland lub jeśli jest to niemożliwe placówka sprzedaży detalicznej, w której sprzęt został zakupiony. Sprzęt zwracany po wymianie musi być kompletny, bez uszkodzeń mechanicznych. Niespełnienie tych warunków może spowodować nie uznanie gwarancji.

3. Montaż sprzętu wymagającego specjalistycznego podłączenia do sieci gazowej lub elektrycznej może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia pod rygorem utraty gwarancji.

4. Electrolux Poland nie ponosi żadnej odpowiedzialności za uszkodzenia powstałe na skutek niewłaściwego zainstalowania sprzętu lub napraw wykonanych przez osoby nieupoważnione.

5. Koszty nieuzasadnionego wezwania serwisu pokrywa klient.

6. Powyższa gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z tytułu niezgodności towaru z umową.

7. Niniejsza gwarancja obowiązuje na terytorium Polski.

8. Warunkiem dokonania naprawy lub wymiany urządzenia w ramach gwarancji jest przedstawienie dowodu zakupu z wpisaną czytelnie datą sprzedaży, potwierdzoną pieczęcią i podpisem sprzedawcy.

Uwaga: uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nie uznanie gwarancji.

Gwarancja europejska

Niniejsze urządzenie jest objęte gwarancją firmy Electrolux w każdym z niżej wymienionych krajów przez okres podany w gwarancji urządzenia lub określony ustawowo. W przypadku przeprowadzki właściciela urządzenia z jednego z poniższych krajów do innego, gwarancja zachowuje swoją ważność z następującymi zastrzeżeniami:-

• Gwarancja na urządzenie obowiązuje od dnia zakupu. Datę zakupu należy potwierdzić przez okazanie dokumentu zakupu wydanego przez sprzedawcę urządzenia.

• Okres gwarancji na urządzenie oraz zakres gwarancji (wykonawstwo oraz części) są takie same, jak okres i zakres obowiązujące dla danego modelu lub serii urządzenia w nowym kraju zamieszkania.

• Gwarancja na urządzenie jest wydawana osobiście na pierwszego kupującego i nie można jej przekazać na innego użytkownika.

• Urządzenie zostało zainstalowane i jest eksploatowane wyłącznie do celów domowych zgodnie z instrukcjami firmy Electrolux. Użytkowanie do celów zawodowych jest wykluczone.
• Urządzenie zostało zainstalowane zgodnie ze wszystkimi obowiązującymi przepisami nowego kraju zamieszkania.
• Postanowienia niniejszej Gwarancji Europejskiej w żaden sposób nie ograniczają nabytych praw ustawowych.

Albania [phone] Rr. Pjeter Bogdani Nr. 7		Tirane
Belgique/België/Belgien [phone] Bergensesteenweg 719,1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4,140 21
Danmark [phone]	Sjællandsgade 2, 7000	Fredericia
Deutschland [phone] Muggenhofer Str. 135,90429 Nürnberg
Eesti [phone] Pärnu mnt. 153, 11624		Tallinn
España [phone]	Carretera M-300, Km.	29,900 Alcalá de HenaresMadrid
France www.electrolux.fr
Great Britain [phone] Addington Way, Luton,Bedfordshire LU4 9QQ
Hellas	[phone]	4, Limnou Str., 54627Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3,10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 -33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2,LV-1012, Riga
Lietuva	[phone]	Ozo 10A, LT 08200Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7,L-1273 Hamm
[C72K]		[YZ64]
Magyarország +36 1 252	1773 H-1142 Budapest XIV,	Erzsébet királyné útja 87
Nederland [phone]	300 Vennootsweg 1, 2404	CG - Alphen aan den Rijn
Norge [phone]	Risløkkvn. 2 , 0508 Oslo
Österreich [phone]	Herziggasse 9, 1230	Wien
Polska [phone] ul. Kolejowa 5/7,		Warszawa
Portugal [phone]	39 Quinta da Fonte - Edificio	Gonçalves Zarco - Q 35 -2774-518 Paço de Arcos
Romania [phone] Str. Garii Progresului 2,		S4, 040671 RO
Schweiz - Suisse - Svizzera	[phone] Industriestrasse 10,CH-5506 Mägenwil
Slovenija	[phone]	Gerbičeva ulica 98, 1000 Ljubljana
Slovensko [phone] Electrolux Slovakia s.r.o.,		Electrolux Domáce spotrebiče SK,Seberíniho 1, 821 03 Bratislava
Suomi www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabași caddesi no : 35 Taksim İstanbul
Россия	[phone]	129090 Москва,Олимпийский проспект, 16, БЦ "Олимпик"

www.electrolux.com

www.electrolux.pl
