RITMO - Okap kuchenny Berg - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	Berg
Model	RITMO
Szerokość	60 cm
Głębokość	50 cm
Wysokość	60-90 cm (regulowana)
Masa	ok. 10 kg
Zasilanie	220-240 V, 50 Hz
Pobór mocy	150 W
Poziom hałasu	55 dB (max)
Wydajność wyciągu	600 m³/h
Typ oświetlenia	LED 1×3 W
Sterowanie	Przyciskowe mechaniczne
Liczba biegów	3
Filtr przeciwtłuszczowy	Aluminiowy, zmywalny
Filtr węglowy	Opcjonalny, wymienny
Średnica rury	150 mm
Kolor	Stal nierdzewna
Klasa ochronności	II
Gwarancja	2 lata

Często zadawane pytania - RITMO Berg

Jak wyczyścić filtr przeciwtłuszczowy w okapie Berg RITMO?

Filtr przeciwtłuszczowy należy wyjąć i umyć w ciepłej wodzie z detergentem lub w zmywarce w niskiej temperaturze. Po wyschnięciu zamontować z powrotem. Czyszczenie co 2-3 miesiące.

Czy okap Berg RITMO może pracować w trybie recyrkulacji?

Tak, okap może pracować w trybie recyrkulacji po zamontowaniu filtra węglowego. Filtr węglowy należy wymieniać co 4-6 miesięcy.

Jaka jest moc oświetlenia w okapie RITMO?

Okap wyposażony jest w oświetlenie LED o mocy 3 W, zapewniające dobre doświetlenie płyty kuchennej.

Jak wymienić żarówkę w okapie Berg RITMO?

Żarówka LED jest zintegrowana i nie wymaga wymiany przez użytkownika. W przypadku awarii skontaktuj się z serwisem.

Jaka jest średnica rury wydechowej w okapie RITMO?

Średnica rury wydechowej wynosi 150 mm. Należy stosować przewody o tej samej średnicy dla optymalnej wydajności.

Czy okap można zamontować w kuchni z wyspą?

Tak, okap jest przeznaczony do montażu nad płytą kuchenną, również na wyspie, pod warunkiem prawidłowego podłączenia do przewodu wentylacyjnego.

Jakie są wymiary okapu Berg RITMO?

Okap ma szerokość 60 cm, głębokość 50 cm, a wysokość można regulować w zakresie 60-90 cm.

Czy okap ma zabezpieczenie przed przegrzaniem?

Okap posiada wyłącznik bezpieczeństwa, który automatycznie odcina zasilanie w przypadku przegrzania lub przeciążenia.

Jak często należy czyścić okap?

Zaleca się czyszczenie obudowy na zewnątrz co tydzień, filtr przeciwtłuszczowy co 2-3 miesiące, a filtr węglowy wymieniać co 4-6 miesięcy.

Gdzie znaleźć instrukcję obsługi okapu Berg RITMO?

Instrukcję obsługi można pobrać w formacie PDF ze strony internetowej producenta lub serwisu notice-facile.com.

INSTRUKCJA OBSŁUGI RITMO Berg

e-mail: [e-mail]

www: www.berg-agd.pl

Szanowni Państwo,

Serdecznie gratulujemy Państwu dokonania trafnego wyboru. Nasze urządzenia projektowane i wykonywane są z myślą o spełnieniu Państwa oczekiwań i z pewnością będą stanowić część nowocześnie wyposażonego gospodarstwa domowego. Jesteśmy przekonani, że nowoczesne, funkcjonalne i praktyczne urządzenia, wyprodukowane z najwyższej jakości materiałów, spełnią wszystkie Państwa wymagania.

Przed przystąpieniem do montażu i użytkowania zakupionego okapu prosimy o dokładne zapoznanie się z treścią niniejszej instrukcji, a także zawartych w niej reguł bezpieczeństwa użytkowania. Życzymy satysfakcji i zadowolenia z wyboru okapu naszej firmy.

BERG

⚠ UWAGA: Producent nie ponosi odpowiedzialności za uszkodzenia powstałe wskutek niepoprawnego montażu lub użytkowania niezgodnego z niniejszą instrukcją obsługi.

- Ostrzeżenie, należy zwrócić szczególną uwagę na wyróżniony zapis.

Ogólne warunki bezpieczeństwa i montażu

• Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji, montażu i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu okapu pozostają niezmienione.

- Nie należy dokonywać zmian elektrycznych czy mechanicznych w okapie.

- Nie należy podłączać urządzenia do sieci przed ukończeniem montażu.

- Wszelkie czynności montażowe i konserwacyjne należy wykonywać w rękawicach ochronnych.

- Nie należy używać okapu bez prawidłowo zamontowanego filtra.

- Montaż niezgodny z instrukcją obsługi może powodować zagrożenie porażeniem elektrycznym.

- Pod okapem kuchennym nie wolno używać otwartego ognia.

• Posiłki przygotowywane na bazie tłuszczu powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów z obiegiem zamkniętym).
• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy) należy zadbać o wystarczającą wentylację pomieszczeń (dopływ powietrza).
• Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za przewód zasilający.
• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest uszkodzony.
• Wymiana uszkodzonego przewodu zasilającego może być wykonana wyłącznie przez producenta, serwis lub wykwalifikowanego specjalistę.
• Okap powinien być czyszczony zarówno wewnątrz jak i na zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu musi być odłączone (należy wyjąć wtyczkę zasilającą lub wyłączyć bezpieczniki).
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie mogą bawić się sprzętem.
• Dzieci bez nadzoru nie mogą wykonywać czyszczenia i konserwacji.
• Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

⚠ UWAGA: Dostępne części mogą być gorące w czasie pracy kuchenki.

Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

Rys. A

Li-FeS2
Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania. Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE.

Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE.

Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują). Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Dane techniczne

Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych do okapu etykiectach zostały uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

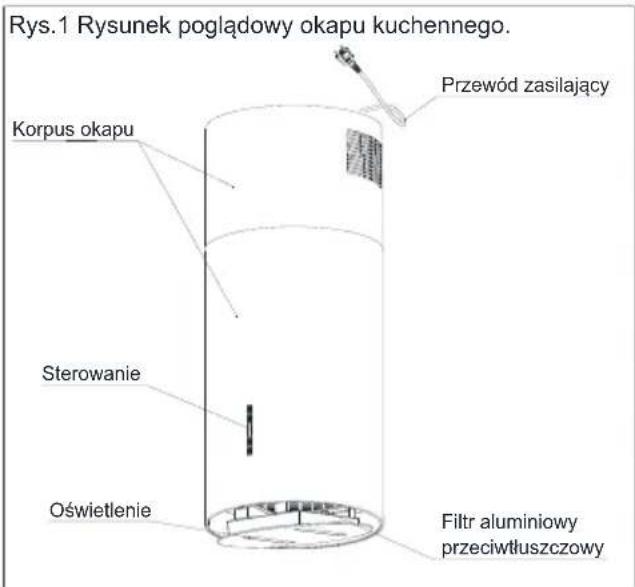

Rys.1 Rysunek poglądowy okapu kuchennego. Korpus okapu Sterowanie Oświetlenie Przewód zasilający Filtr aluminiowy przeciwłuszczowy

Rys. 2 Rysunek gabarytowy.

600 min.800 max.1070 Ø 390

Obsługa

Okap jest przeznaczony do zasysania oparów podczas przygotowywania posiłków. Urządzenie może pracować w dwóch trybach:

1. Jako wyciąg: opary usuwane są na zewnątrz pomieszczenia za pomocą rury odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie z urządzeniem i należy ją zakupić oddzielnie.

⚠ UWAGA:

• Należy używać jak najkrótszego przewodu odprowadzającego opary.
• Należy używać przewodu odprowadzającego o jak najgładszej powierzchni wewnętrznej (nie zaleca się stosowania rur typu spiro).
  ■ Stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć nie powinny być większe niż 90).
• Nie zaleca się stosowania zmian przekroju przewodu (większego na mniejszy np. wylot powietrza ∅150 mm na wylot powietrza ∅120mm).

⚠ UWAGA: Przewód odprowadzający należy zamontować na zewnętrzną część kołnierza turbiny, zamontowany do wewnątrz - może przyczynić się do powstania pożaru.

1. Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną zwrócone do pomieszczenia przez kratki w górnej osłonic komina. Aby okap pracował jako pochłaniacz należy zainstalować filtry węglowe (Rys.9). Zaleca się również montaż kierownicy powietrza która poprawia skuteczność pracy okapu (Rys.3). Oryginalne filtry oraz kierownice powietrza można dokupić u sprzedawcy.

Rys. 3 Opcje montażu: wyciąg lub pochłaniacz. Montaż przewodu wylotowego dla okapu typu wyciąg Sufit Przewód Ø 150 Przewód zasilający Montaż przewodu wylotowego dla okapu typu pochłaniacz Sufit Wspornik montażowy kierownicy powietrza Opaski zaciskowe Przewód elastyczny aluminiowy Nakrętki Kierownica powietrza Przewód zasilający Uwaga! Stosować tylko i wyłącznie przewód elastyczny aluminiowy.

⚠ UWAGA: Kierownica powietrza musi być docięta do wymiaru rury, tak by po montażu przylegała do wewnętrznej krawędzi okapu.

Kierownicę powietrza ze wspornikami montażowymi należy przymocować do stelaża górnego. Następnie dociąć przewód elastyczny aluminiowy i przymocować go do wylotu kierownicy opaską zaciskową. Po rozciągnięciu przewodu, drugi koniec nałożyć na wylot turbiny i również przymocować opaską zaciskową.

Instalacja okapu

⚠ UWAGA: Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

Rys. 4 Minimalna odległość od płyty grzewczej. Kuchenki gazowe L ≥65cm Kuchenki elektryczne L ≥45cm

Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (Rys.4) powinna wynosić, nie mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia grzewczego podana jest większa odległość instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań. Montaż okapu do sufitu przedstawiony jest na rysunkach (Rys.5 - Rys.8). Przed montażem okapu należy upewnić się czy element, do którego ma być przymocowany okap, potrafi przenieść wystarczające obciążenia. Okap powinien być montowany bezpośrednio do stropu bądź do konstrukcji nośnej, która jest adekwatnie wytrzymała. Zabrania się montować okap do elementów wiotkich typu płyty

kartonowo - gipsowe. Okap wyposażony jest w kołki mocujące do betonu. Podczas montażu należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzenia powietrza z pomieszczeń.

Przed przystąpieniem do instalacji należy:

■ Sprawdzić, czy wymiary zakupionego produktu są dostosowane do wybranego miejsca docelowego.
- Odłączyć i usunąć (jeżeli istnieje taka możliwość) meble znajdujące się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu na którym ma być zamontowany okap. Jeśli nie jest to możliwe należy zabezpieczyć elementy znajdujące się w pobliżu wykonywanych prac.
- Sprawdzić, czy w pobliżu strefy montowania okapu znajdują się wyprowadzone przewody do podłączenia okapu.
- Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
■ Wyposażyc się w następujące narzędzia: miarkę, ołówek, wiertarkę /wkrętarkę, wiertło ∅10, śrubokręt.

Czynności montażowe:

1. Zdemontować filtr aluminiowy (Rys.5) i odkręcić cztery śruby M4 dolnego korpusu (Rys.6). Następnie należy sprawdzić, czy przewody od turbiny i zasilania są ze sobą połączone (fot.2), jeśli tak, należy je rozłączyć (fot.1). Po wykonaniu powyższych czynności, dolny korpus należy zsunąć od pozostałych elementów.
2. Górny korpus okapu jest zamontowany na cztery śruby M4x12, należy je odkręcić i zsunąć odkręcony element od stelażu (rys. 6).
3. Wywiercić cztery otwory w suficie ∅10 (Rys.7), a następnie zamontować stelaż górny czterema śrubami ∅8x50 z uwzględnieniem materiału sufitu (Rys.8). Elementy stelaża dolnego są symetryczne. Skok regulacji wynosi 30mm. Przy maksymalnie wsuniętym stelażu otrzymamy minimalna wysokość okapu po złożeniu.

UWAGA: Skok w regulacji wysokości wynosi 30mm.

1. Należy pamiętać, że okap może pracować w dwóch trybach. Należy wybrać ten, który nam odpowiada (Rys. 3). Patrz podpunkt „Obsługa”
2. Po montażu stelaża górnego oraz przewodu odprowadzającego należy podłączyć okap używając do tego wtyczki z przewodu zasilającego.
3. Następnie należy zamontować górną część korpusu czterema śrubami M4. Dolny korpus nasunąć względem górnego do momentu zetknięcia się ze stelażem dolnym. Następnie należy czterema śrubami M4x12 przykręcić dolny korpus do reszty okapu (rys.6).
4. Połączyć ze sobą odpowiednio wtyczki turbiny i zasilania wg fot. 2.
5. Zamontować filtr aluminiowy (Rys.5).

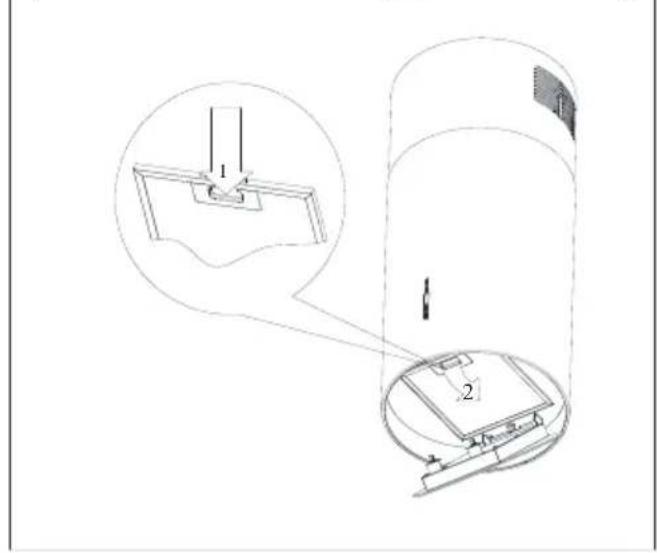

Rys. 5 Demontaż filtra aluminiowego przeciwtłuszczowego

Rys.6 Umiejscowienie śrub montażowych.

Śruby montażowe górnego korpusu Śruby montażowe dolnego korpusu

Rozłączone wtyczki turbiny

Zdj. 1

Połączone wtyczki turbiny

Zdj. 2

Rys. 7a Rysunek montażowy do sufitu. 270mm 180mm

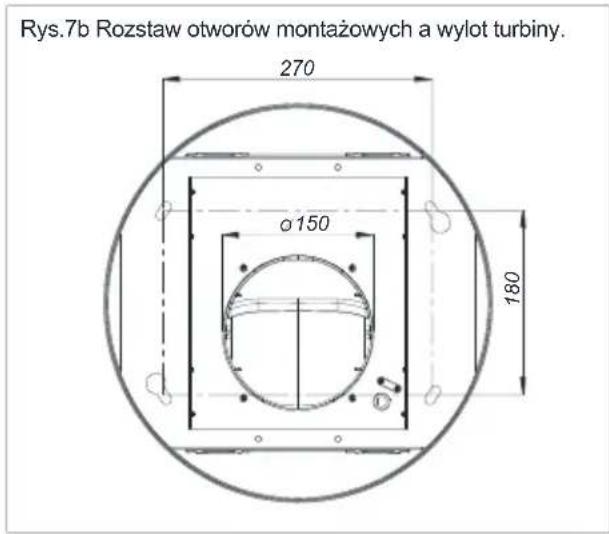

Rys.7b Rozstaw otworów montażowych a wylot turbiny. 270 ø 150 180

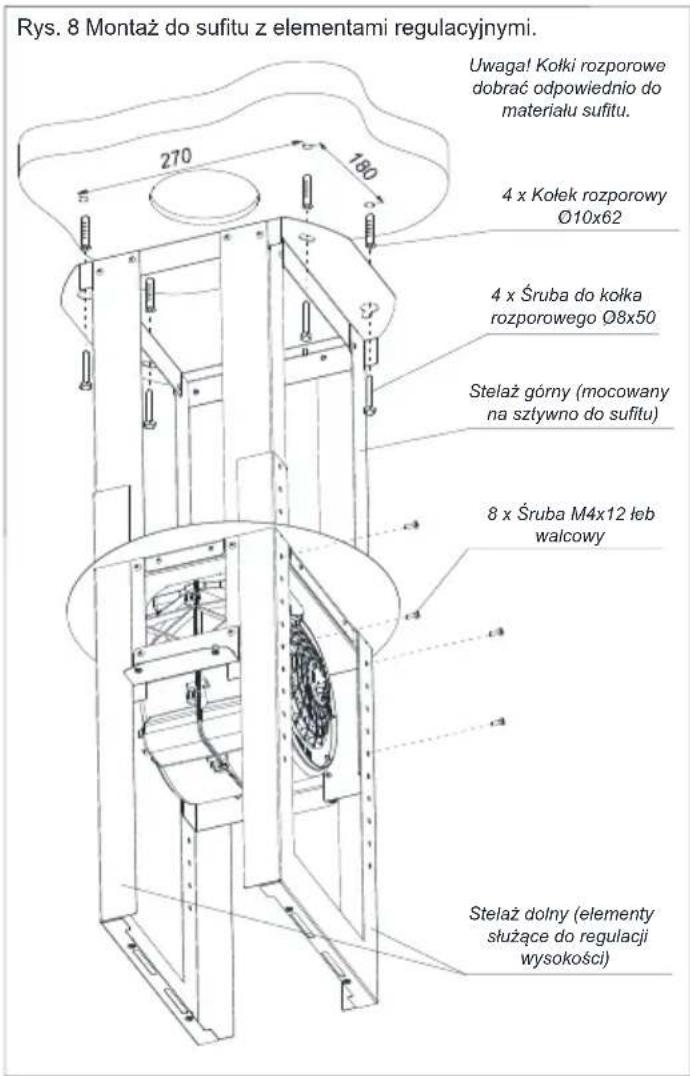

Rys. 8 Montaż do sufitu z elementami regulacyjnymi. Uwaga! Kołki rozporowe dobrać odpowiednio do materiału sufitu. 4 x Kołek rozporowy Ø10x62 4 x Śruba do kołka rozporowego Ø8x50 Stelaż górny (mocowany na sztywno do sufitu) 8 x Śruba M4x12 łeb walcowy Stelaż dolny (elementy służące do regulacji wysokości)

Podłączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu nalczy powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).

Czyszczenie i konserwacja

Przed wykonaniem jakichkolwiek czynności związanych z konserwacją urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi środkami czyszczącymi, nie należy używać środków ściernych. Regularna konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO STOSOWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe (inox) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.

⚠ UWAGA: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów może powodować powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwym użytkowaniem.

Filtr aluminiowy

Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałkami (Rys. 5). Filtr powinien być myty ręcznie poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o temperaturze 40-50°C. Po upływie 15 minut należy rozpocząć mycie, a następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości filtrowania.

Przyczyną odbarwień filtrów w większości przypadków są słabej jakości środki chemiczne stosowane podczas procesu mycia w zmywarkach, które mogą szkodliwie działać na aluminium z którego wykonane są filtry aluminiowe a nawet anodowane wpływając jedynie na odbarwienia powierzchni, samo działanie filtra pozostaje bez zmian. Producent filtrów aluminiowych zaleca mycie filtrów ręcznie, a w przypadku mycia w zmywarkach zaleca stosowanie jedynie środków które w instrukcji posiadają informację, że jest to produkt przeznaczonym do mycia aluminium.

⚠ UWAGA: Nieczyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy okapu.

Filtr węglowy

Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się wyłącznie kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr należy umieścić w ramce obudowy okapu, jak ilustruje to rysunek

1. Filtr węglowy powinien być wymieniany co 6 miesięcy.

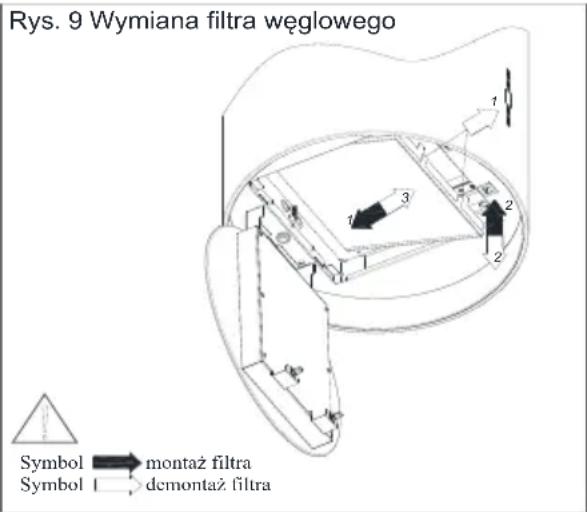

Rys. 9 Wymiana filtra węglowego Symbol → montaż filtra Symbol → demontaż filtra

⚠ UWAGA: Nie wolno myć lub regenerować filtra węglowego.

⚠ UWAGA: W przypadku użytkowania okapu jako pochłaniacz z filtrami węglowymi, w szafce musi znajdować się otwór umożliwiający wydostawanie się powietrza z szafki.

Wymiana oświetlenia

⚠ UWAGA: Przed przystąpieniem do jakichkolwiek prac związanych z wymianą oświetlenia, należy odłączyć zasilanie.
⚠ UWAGA: W przypadku okapu z panelem LED wymianę źródła światła należy przeprowadzić zgodnie z instrukcją wymiany dołączoną do nowego panelu Led.

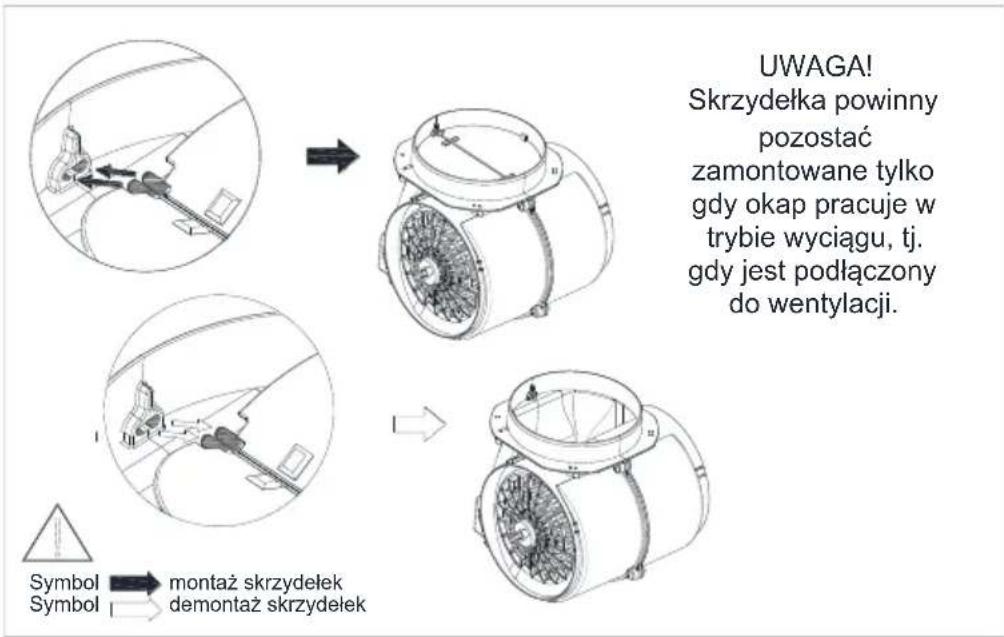

Skrzydelka turbiny

UWAGA! Skrzydełka powinny pozostać zamontowane tylko gdy okap pracuje w trybie wyciągu, tj. gdy jest podłączony do wentylacji. Symbol → montaż skrzydełek Symbol → demontaż skrzydełek

Sterowanie pracą okapu - elektroniczne

Okap wyposażony jest w sterowanie elektroniczne (Rys.10).

Rys. 10 Położenie sterowania okapu.

Oznaczenia przycisków:

Symbol przycisku włączającego/wyłączającego okap

Symbol przycisku włączającego/wyłączającego oświetlenie okapu

Symbol przycisku zmniejszającego prędkość turbiny

Symbol przycisku zwiększającego prędkość turbiny

■ Sterowanie pracą turbiny:

Turbinę okapu uruchamia się poprzez naciśnięcie przycisku pod symbolem, powoduje to włączenie turbiny na ostatnio używanej prędkości; naciśnięcie przycisku pod symbolem powoduje uruchomienie turbiny na maksymalnej prędkości; naciśnięcie przycisku pod symbolem powoduje włączenie turbiny na minimalnej prędkości. Zwiększenie prędkości turbiny odbywa się przez naciśnięcie przycisku pod symbolem zmniejszenie przez naciśnięcie przycisku pod symbolem. Wraz ze zmianą prędkości pracy turbiny zmieniają się odpowiednio cyfry na wyświetlaczu: 1 – praca turbiny na pierwszym biegu, 2 – praca turbiny na drugim biegu, 3 – praca turbiny na trzecim biegu, 4 – praca turbiny na biegu intensywnym (turbo). Aby wyłączyć okap należy nacisnąć przycisk lub przycisk, aż do momentu pojawienia się zera na wyświetlaczu.

Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom biegu turbiny z czwartego na trzeci po upływie 5 minut (jeśli okap posiada 4 biegi).

■ Sterowanie oświetleniem:

Aby włączyć oświetlenie okapu należy dotknąć symbolu ^108 , ponowne dotknięcie powoduje wyłączenie oświetlenia.

■ Dodatkowe informacje dotyczące sterowania okapem:

Sterownik okapu wyposażony jest w licznik czasu pracy okapu. Licznik ustawiony jest na 35 godzin. Po upływie tego czasu na wyświetlaczu pojawia się symbol [F], który sygnalizuje zalecane czyszczenie filtra aluminiowego.

Aby usunąć znak „F” na wyświetlaczu okapu należy dotknąć i przytrzymać symbol— „w sposób ciągły” przez około 8 sekund. Nie usunięta, znika samoczynnie po 3 godzinach pracy okapu, a czas liczy się od nowa.

Sterownik okapu wyposażony jest też w funkcję automatycznego wyłączenia pracy turbiny po upływie 2 godzin beczynności sterowania okapem.

Sterowanie pracą okapu – gestem (ruchem dłoni)

Wersja okapu wyposażonego w sterowanie rozpoznające ruch dłoni (gest) pod okapem.

Okap wyposażony jest w diodę LED informującą o aktualnej prędkości pracy wentylatora

Światło diody pozwala na zaobserwowanie koloru na powierzchni urządzenia znajdującego się pod okapem (płyta indukcyjna / kuchenka gazowa).

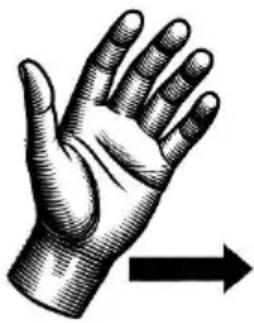

Aby włączyć okap, należy przeciągnąć poziomo dłoń od strony lewej do prawej pod czujnikiem w odległości 5-10cm. Analogicznie użytkownik zmienia tryb prędkości na wyższy

Bieg 1: Dioda świeci w kolorze niebieskim

Bieg 2: Dioda świeci w kolorze fioletowym

Bieg 3: Dioda świeci w kolorze zielonym

Bieg 4: Dioda świeci w kolorze czerwonym

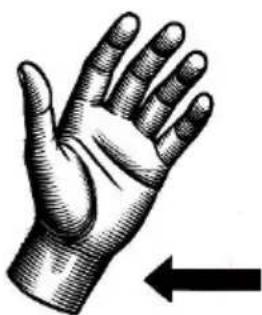

Aby wyłączyć okap lub zmienić tryb prędkości na niższy, należy przeciągnąć dłoń pod czujnikiem od strony prawej do lewej

Aby włączyć lub wyłączyć oświetlenie, należy przytrzymać pod czujnikiem dłoń przez około 2 sekundy.

Okap posiada pilot do zdalnego sterowania (dotyczy wybranych modeli) (Rys. 11):

Rys. 11 Pilot zdalnego sterowania.

• Sterowanie pracą turbiny:

Za sterowanie pracą turbiny odpowiadają przyciski w środkowej kolumnie pilota. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z przycisków z symbolem ①, lub ⚙️. Zwiększanie prędkości odbywa się przez naciskanie przycisku ⚙️, zmniejszanie przez naciskanie przycisku ⚙️.

Dodatkowo podczas pracy turbiny naciśnięcie przycisku z symbolem spowoduje włączenie funkcji timera, który wyłącza turbinę okapu po upływie 15 min od aktywacji funkcji. Wyłącznik czasowy turbiny nie wyłącza oświetlenia. Podczas pracy timera prędkości turbiny można dowolnie zmieniać.

■ Sterowanie oświetleniem:

Za sterowanie oświetleniem odpowiada jeden przycisk oznaczony symbolem*. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie przycisku.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko

W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.
- Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi max 35h pracy okapu).
Należy dbać o drożność przewodów wentylacyjnych.
- Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.

Karta produktu

Karta produktu umieszczona jest wewnątrz okapu.

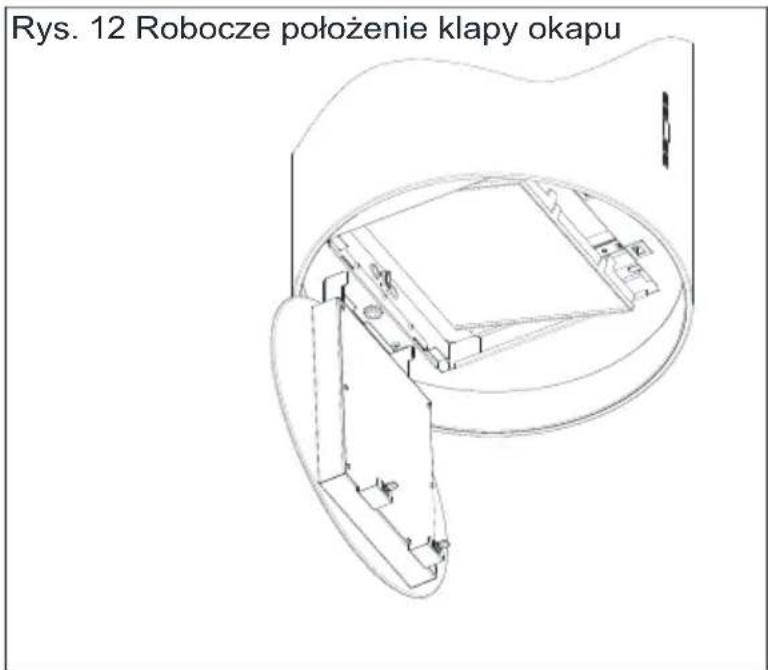

Rys. 12 Robocze położenie klapy okapu

Parametry techniczne okapu podane są dla pracy urządzenia z otwartą klapą.

	Objawy	Przyczyny wystąpienia	Sposoby naprawy
1	Podczas pracy okapu na wyświetlaczu pojawia się pulsująca litera "F".	Po 35 godzinach pracy okap sygnalizuje konieczność wyczyszczenia lub wymiany filtra przeciw tłuszczowego.	Należy nacisnąć i przytrzymać przez ok. 8s pole "-" na sterowaniu dotykowym. Filtr należy umyć w zmywarce lub wymienić na nowy.
2	Wyświetlacz pokazuje jedynie znak "-." (minus oraz kropka w prawym dolnym rogu), okap nie reaguje na próbę włączenia.	Panel dotykowy został zablokowany - jest to funkcja ułatwiająca mycie okapu.	Aby wyłączyć blokadę należy nacisnąć i przytrzymać przez ok. 10s pole z symbołem włącznika.
3	Na wyświetlaczu nie pojawia się żaden symbol, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go ponownie.
4	Wyświetlacz pokazuje symbol jednego z biegów, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go ponownie.
5	Turbina okapu wyłącza się po 15min pracy, na wyświetlaczu pulsuje np. "1." (numer aktualnego biegu i kropka w prawym dolnym rogu wyświetlacza).	Został aktywowany automatyczny wyłącznik czasowy panelu sterowania.	Aby deaktywować wyłącznik czasowy należy nacisnąć i przytrzymać przez ok. 10s symbol plus lub wyłączyć okap.
6	Na czwartym biegu pulsuje cyfra "4" na wyświetlaczu, po 5min bieg zmieniany jest na trzeci.	Okap wyposażony jest w tryb turbo, który po 5min pracy automatycznie zmienia bieg na trzeci w celu oszczędzania energii.	Trybu turbo należy używać jedynie przy intensywnym gotowaniu.
7	Okap można obsługiwać jedynie za pomocą panelu sterowania, nie reaguje na pilota.	Wyczerpała się bateria w pilocie lub odległość jest zbyt duża.	Należy wymienić baterię na nową.
8	Okap słabo zasysa opary.	Prawdopodobną przyczyną są zanieczyszczone filtry.	Filtr przeciwłuszczowy należy umyć lub wymienić na nowy. Filtr węglowy (jeśli występuje) należy wymienić na nowy.
9	Nie świeci jeden lub więcej punkt świetlny.	Przepalona żarówka halogenowa / ledowa.	Żarówkę należy wymienić na nową, zgodną z symbolem podanym w instrukcji obsługi okapu.
10	Okap generuje nadmiemy hałas i wibracje.	Przyczyną może być nieprawidłowy montaż okapu do ściany lub szafki kuchennej. Nie przykręcono wszystkich przewidzianych wkrętów lub nie dokręcono wkrętów, pozostawiając luz.	Okap musi być zamontowany do ściany lub szafki z wykorzystaniem wszystkich punktów przewidzianych przez producenta. Po wyregulowaniu położenia okapu w pionie i w poziomie należy dokręcić wszystkie wkręty montażowe.
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.

WARUNKI GWARANCJI

1. BERG Sp. z o.o., jako Gwarant, udziela gwarancji na sprawne działanie urządzenia.

2. Warunkiem uznania gwarancji jest okazanie przez Użytkownika oryginalnego dowodu zakupu.

3. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.

4. Stwierdzone w okresie gwarancji wady fabryczne sprzętu, zostaną bezpłatnie usunięte w terminie:

- 30 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez Użytkownika towaru;

- 30 dni roboczych od daty zgłoszenia reklamacji, gdy uszkodzenie zostało zgłoszone przez formularz reklamacyjny dostępny na www.berg-agd.pl,

- 60 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano zakupu lub w przypadku, gdy naprawa wymaga importu części zamiennych.

1. Okres gwarancji dla Użytkownika wynosi 24 miesiące od daty sprzedaży.

2. Użytkownikowi w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w przypadku niemożności dokonania naprawy. Decyzję taką podejmuje Dział Serwisu i Reklamacji BERG Sp. z o.o. Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu.

3. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w przypadku stwierdzenia jakichkolwiek uszkodzeń mechanicznych lub chemicznych świadczących o nieprawidłowym użytkowaniu bądź konserwacji urządzenia.

4. Gwarancja nie obejmuje :

- uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi odpowiedzialny jest użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji oraz regulacji urządzeń,

-materiałów, części podlegających naturalnemu zużyciu podczas eksploatacji np. żarówki, bezpieczniki, filtry, elementy ze szkła i plastiku oraz wszelkiego rodzaju przebarwień.

- usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a także uszkodzeń powstałych przez dostanie się zanieczyszczeń lub ciał obcych do środka urządzenia,

- korozji, w przypadku eksploatacji sprzętu w warunkach stałego zawilgocenia oraz zalania; - uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku działania sił zewnętrznych (skoki napięcia, wyładowania atmosferyczne).

- uszkodzonych sprzętów na wskutek wszystkich rodzajów awarii domowej instalacji wodnokanalizacyjnej.

1. Nabywca traci prawa gwarancyjne w przypadku:

- samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nie upoważnione,

- niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.

1. Sprzęt przeznaczony jest do użytkowania w warunkach indywidualnego gospodarstwa domowego. Na sprzęt zakupiony na fakturę w związku z prowadzoną przez nabywcę działalnością gospodarczą, Gwarant udziela gwarancji 6 miesięcznej.

2. W okresie gwarancji nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz z wypełnieniem. W szczególnych przypadkach konieczne jest odesłanie sprzętu do producenta. Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego zapakowania sprzętu na czas transportu Gwarant nie ponosi odpowiedzialności, a ryzyko uszkodzenia ponosi Klient.

3. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego, w szczególności, gdy nie wystąpiła wada sprzętu lub zaistniały okoliczności wyłączające odpowiedzialność Gwaranta, Gwarant odmawia dokonania naprawy/wymiany sprzętu w ramach udzielonej Gwarancji, przedstawiając jednocześnie Nabywcy uzasadnienie zajętego stanowiska. W takiej sytuacji użytkownikowi służy prawo do dokonania naprawy za odpłatnością stosowną do wykonywanych czynności.

4. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z tytułu rękojmi.

5. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej, zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego.

Nazwa sprzętu	Kod fabryczny Data sprzedaży

Sprzedawca Podpis i pieczęć Podpis i pieczęćInstalator nr uprawnień

Nr	Opis działania serwisowego	Data sprzedaży

Procedura składania reklamacji

Dokładamy wszelkich starań, aby nasze produkty były niezawodne i długotrwałe. Dbamy również o to, by w przypadku zgłoszenia reklamacji, proces jej obsługi przebiegał w możliwe najkrótszym terminie oraz spełniał wszelkie Państwa oczekiwania. W przypadku reklamacji, prosimy o wypełnienie formularza zgłoszenia reklamacyjnego znajdującego się na stronie www.berg-agd.pl.

Przed przystąpieniem do wypełniania formularza prosimy o przygotowanie następujących informacji:

nazwa lub symbol produktu;

numer seryjny urządzenia

numer faktury (lub paragon, wyciąg z konta)*;

dane kontaktowe sprzedawcy;

dane kontaktowe reklamującego;

zdjęcia reklamowanego produktu.

* W każdym przypadku podstawą do zgłoszenia reklamacji jest kopia lub skan dowodu zakupu przesłany drogą mailową wraz z formularzem zgłoszenia reklamacyjnego

DYSTRYBUTOR

TRES Sp z o.o.

tel. [phone]

www.tres.net.pl

TRES

PRODUCENT

BERG Sp. z o.o.

Ul. Krakowska 61B

71-017 Szczecin

tel. [phone]

www.berg-agd.pl

[e-mail]

BERG
