Typ produktu	Urządzenie sieciowe (przedłużacz Wi-Fi / punkt dostępowy)
Producent	D-Link
Model	DWP-1010/CP
Wymiary (szer. x gł. x wys.)	120 x 80 x 30 mm
Waga	200 g
Zasilanie	5V DC, 1A
Pobór mocy	<5 W
Standardy sieciowe	IEEE 802.11 b/g/n, 2,4 GHz
Przepustowość	Do 300 Mb/s
Porty LAN	1 x 10/100 Mb/s Ethernet
Funkcje	Wzmacniacz Wi-Fi, tryb punktu dostępowego, tryb mostu
Zabezpieczenia	WPA2-PSK, WEP 64/128-bit
Konfiguracja	Poprzez przeglądarkę internetową (192.168.0.50)
Diody LED	Zasilanie, LAN, Wi-Fi
Przycisk reset	Tak, wgłębiony
Antena	Wbudowana
Zasięg	Do 100 m na otwartej przestrzeni
Zawartość opakowania	Urządzenie, zasilacz, kabel Ethernet, instrukcja obsługi
Gwarancja	24 miesiące
Certyfikaty	CE, FCC

Często zadawane pytania - DWP-1010/CP D-LINK

Jak skonfigurować D-Link DWP-1010/CP?

Podłącz urządzenie do zasilania i poczekaj, aż dioda LED zasilania zaświeci się na stałe. Połącz się z siecią Wi-Fi urządzenia (domyślna nazwa SSID znajduje się na etykiecie) lub użyj kabla Ethernet. Otwórz przeglądarkę i wpisz adres IP 192.168.0.50. Domyślna nazwa użytkownika i hasło to admin. Postępuj zgodnie z kreatorem konfiguracji.

Jak zresetować DWP-1010/CP?

Zlokalizuj przycisk reset na obudowie. Użyj wyprostowanego spinacza, aby nacisnąć i przytrzymać przycisk przez około 10 sekund, aż diody LED zaczną migać. Urządzenie uruchomi się ponownie z ustawieniami fabrycznymi.

Jakie są domyślne dane logowania?

Domyślny adres IP to 192.168.0.50, a nazwa użytkownika i hasło to admin (bez zmian). Zalecamy zmianę hasła po pierwszym logowaniu dla bezpieczeństwa.

Czy DWP-1010/CP obsługuje pasmo 5 GHz?

Nie, urządzenie pracuje wyłącznie w paśmie 2,4 GHz zgodnie ze standardem 802.11 b/g/n.

Jaki jest maksymalny zasięg urządzenia?

Zasięg wynosi do 100 metrów na otwartej przestrzeni i do 30 metrów wewnątrz pomieszczeń, w zależności od przeszkód (ścian, sprzętów).

Czy DWP-1010/CP współpracuje z każdym routerem?

Tak, urządzenie jest kompatybilne z większością routerów pracujących w paśmie 2,4 GHz, niezależnie od producenta. Działa w trybie wzmacniacza lub punktu dostępowego.

Co oznaczają diody LED na urządzeniu?

Zielona dioda zasilania – stale świeci oznacza prawidłowe zasilanie; migająca oznacza uruchamianie. Zielona dioda LAN – świeci przy aktywnym połączeniu kablowym, miga przy transmisji danych. Zielona dioda Wi-Fi – świeci przy aktywnej sieci bezprzewodowej, miga przy przesyłaniu danych.

Jak zmienić nazwę sieci Wi-Fi (SSID)?

Zaloguj się do panelu administracyjnego (192.168.0.50). Przejdź do sekcji Wireless -> SSID i wprowadź nową nazwę. Zapisz ustawienia i uruchom ponownie urządzenie, aby zmiany zostały zastosowane.

Dlaczego nie widzę sieci Wi-Fi urządzenia?

Sprawdź, czy urządzenie jest włączone (dioda zasilania świeci). Upewnij się, że jesteś w zasięgu. Jeśli nadal nie widzisz sieci, przytrzymaj przycisk reset przez 10 sekund, aby przywrócić domyślne ustawienia sieciowe.

Gdzie mogę pobrać instrukcję obsługi w języku polskim?

Instrukcja obsługi w języku polskim jest dostępna do bezpłatnego pobrania na stronie notice-facile.com w formacie PDF. Możesz również zeskanować kod QR na opakowaniu, aby przejść bezpośrednio do strony produktu.

INSTRUKCJA OBSŁUGI DWP-1010/CP D-LINK

1. Odkręć 4 śruby na spodzie DWP-1010/CP, aby zdjąć podstawę ochronną.

1. Przed podłączeniem kabla RJ-45 usuń uszczelkę wraz z plastikowym klipsem.

1. Zdejmij podstawę ochronną.

1. Odkręć 6 śrub znajdujących się u spodu obudowy.

1. Odkręć zatyczkę do kabla RJ-45 (największa).

1. Zdejmij pokrywę. Następnie umieść kartę microSIM* we właściwej orientacji.

* Umieszczenie karty SIM w innym formacie, może skutkować uszkodzeniem gniazda karty SIM.

INSTALACJA ZESTAWU

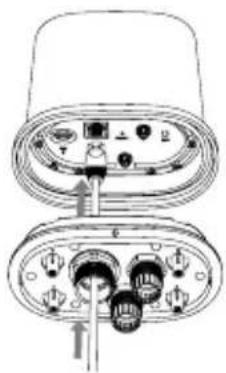

1. Przełoż kabel RJ-45 przez zatyczkę, następnie podłącz do gniazda Ethernet w urządzeniu DWP-1010/CP i zamontuj pokrywę.

1. Zamontuj i dokręć zatyczkę kabla RJ-45.

1. Dokręć śruby na obudowie.

1. Przeciągnij kabel RJ-45 przez podstawę ochronną i zabezpiecz ją 4 śrubami.

1. Zamontuj uszczelkę kabla RJ-45 oraz plastikowy klips.

1. Zamontuj zaciski ze stali nierdzewnej na DWP-1010/CP i przymocuj urządzenia do słupa, w optymalnej pozycji względem wybranego nadajnika operatora.

1. Wykonaj kroki 1-10 z poprzednich stron. Ustal optymalne miejsce instalacji względem stacji bazowej operatora. Na stronie 9 znajdziesz informacje o jakości odbieranego sygnału radiowego.

1. Po ustaleniu miejsca instalacji, przyłoż dolną podstawę ochronną do ściany, aby zaznaczyć i wywiercić otwory w ścianie. Umieść kołki rozporowe M6x25 mm w wywierconych otworach.

1. Przymocuj dolną podstawę ochronną w miejscu otworów montażowych za pomocą śrub M3,5x16 mm (4 szt.). Przełoż kabel RJ-45 przez otwór w dolnej podstawie ochronnej.

1. Przymocuj DWP-1010/CP do dolnej podstawy ochronnej za pomocą śrub M3x4 mm (4 szt.).

1. Instalacja DWP-1010/CP została zakończona.

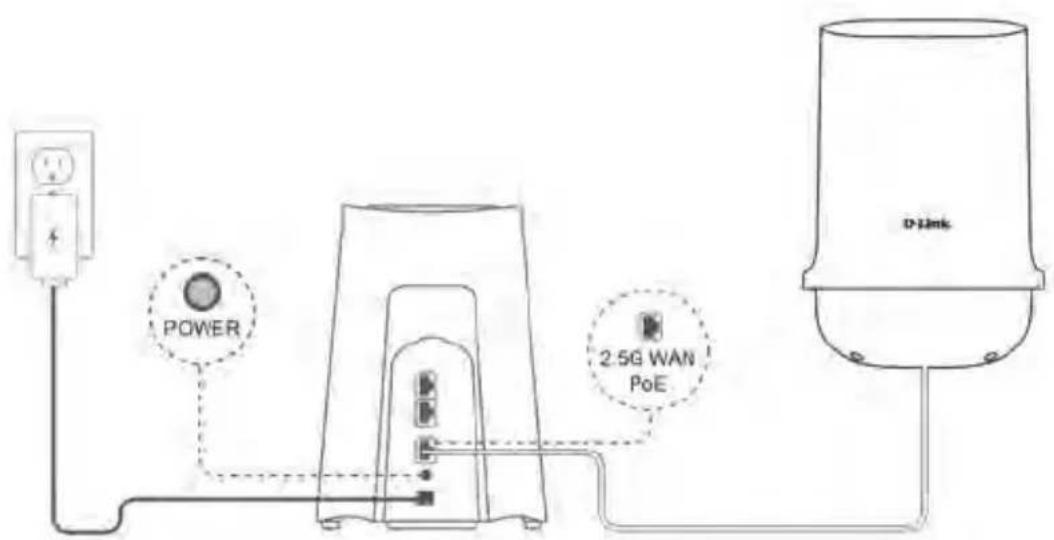

POŁĄCZENIE URZĄDZEŃ Z ZESTAWU

Podłącz końcówkę 10-metrowego kabla RJ-45 do portu WAN/PoE w routerze X530P/CP.

Podłącz zasilacz 12V do routera X530P/CP oraz do źródła zasilania, następnie uruchom urządzenie naciskając przycisk POWER.

Uwaga: W przypadku, gdy 10-metrowy kabel Ethernet zamieszczony w zestawie będzie niewystarczający, istnieje możliwość zastosowania kabla Ethernet (płaski, min. Cat5e) o długości do 100 metrów pomiędzy urządzeniem DWP-1010/CP a routerem X530P/CP. Należy pamiętać, że długość kabla może wpływać na prędkość połączenia.

POWER 2.5G WAN PoE D-Link

INSTALACJA ZESTAWU

POBIERZ APLIKACJĘ D-LINK FALCON

1. Pobierz aplikację D-Link FALCON ze sklepu App Store lub Google Play.
2. Po uruchomieniu aplikacji, utwórz konto użytkownika lub zaloguj się, jeśli je już posiadasz.
3. Po uruchomieniu aplikacji, wybierz „Instalacja nowego urządzenia” i postępuj zgodnie z instrukcjami.

Staty biały kolor diody LED

1. Po pomyślnym zakończeniu instalacji, powinieneś otrzymać sygnał internetowy z urządzenia X530P/CP co jest sygnalizowane białą diodą na obudowie urządzenia.

1. Aby sprawdzić parametry jakościowe sygnału 5G/LTE (strona 9), kliknij ikonę urządzenia DWP-1010/CP w aplikacji D-Link Falcon i przejdź do sekcji "Informacje o sygnale sieci komórkowej".
2. Odczytaj wyświetlone parametry i porównaj je z informacjami referencyjnymi. W celu zoptymalizowania parametrów, zmień położenie urządzenia DWP-1010/CP.

Informacje referencyjne dotyczące siły sygnału 5G/LTE

RSRP – miara mocy sygnału radiowego odbieranego przez urządzenie. Przyjmuje wartości:

wieciej niż -79 dBm	moc sygnału bardzo dobra
-80 dBm a -100 dBm	moc sygnału dobra
-100 dBm a -110 dBm	moc sygnału słaba
mniej niż -110 dbm	moc sygnału bardzo słaba

RSRQ – miara jakości sygnału radiowego odbieranego przez urządzenie. Przyjmuje wartości:

wieciej niż -9 dB	wskazanie bardzo dobre
-10 dB a -15 dB	wskazanie dobre
-16 dB a -20 dB	wskazanie słabe
mniej niż -20dB	wskazanie bardzo słabe

SINR – miara jakości sygnału radiowego odbieranego przez urządzenie w stosunku do zakłóceń szumu. Przyjmuje wartości:

wieciej niż 21 dB	bardzo dobrze
od 13dB do 20 dB	dobrze
od 0dB do 12 dB	źle
mniej niż 0 dB	bardzo dobrze

Sygnalizacja połączenia diodami LED w urządzeniu DWP-1010/CP

Diody LED

Sygnalizowanie połączenia diodą LED (niebieski + zielony)

Brak sygnału Brak sygnalizacji LED

LTE / 3G Stały zielony kolor

5G Stały niebieski kolor

Siła sygnału LED (czerwony + niebieski)

Brak sygnału Mruga na czerwono

Słaby sygnał Świeci na czerwono

Średni sygnał Mruga na niebiesko

Dobry sygnał Świeci na niebiesko

MAKSYMALNA MOC EMITOWANA W ZAKRESIE CZESTOTLIWOŚCI RADIOWEJ, W KTÓRYM PRACUJE URZĄDZENIE

	Zakres częstotliwości Maksymalna emitowana moc
X530P/CP
Wi-Fi 2.4 GHz TX/RX 24	12 MHz - 2472 MHz	802.11b: 19 dBm802.11g: 17.5 dBm802.11n: 17 dBm802.11ax: 17 dBm
Wi-Fi 5 GHz TX/RX 5150	MHz - 5350 MHzTX/RX 5470 MHz - 5725 MHz	802.11ac: 18 dBm802.11ax: 17.5 dBm802.11n: 17.5 dBm802.11ax: 17.5 dBm
DWP-1010/CP (H/W: B4)
WCDMA Band 1 TX 1922	2.4 MHz - 1977.6 MHzRX 2112.4 MHz - 2167.6 MHz	23 dBm ±2 dB (Class 3)
WCDMA Band 5 TX 824	MHz - 849 MHzRX 869 MHz - 894 MHz	23 dBm ±2 dB (Class 3)
WCDMA Band 8 TX 882	4 MHz - 912.6 MHzRX 927.4 MHz - 957.6 MHz	23 dBm ±2 dB (Class 3)
LTE Band 1 TX 1920 MH	z - 1980 MHzRX 2110 MHz - 2170 MHz	23 dBm ±2 dB (Class 3)
LTE Band 3 TX 1710 MH	z - 1785 MHzRX 1805 MHz - 1880 MHz	23 dBm ±2 dB (Class 3)
LTE Band 5 TX 824 MHz	- 849 MHzRX 869 MHz - 894 MHz	23 dBm ±2 dB (Class 3)
LTE Band 7 TX 2500 MH	z - 2570 MHzRX 2620 MHz - 2690 MHz	23 dBm ±2 dB (Class 3)
LTE Band 8 TX 880 MHz	- 915 MHzRX 925 MHz - 960 MHz	23 dBm ±2 dB (Class 3)
LTE Band 20 TX 832 MH	z - 862 MHzRX 791 MHz - 821 MHz	23 dBm ±2 dB (Class 3)
LTE Band 28 TX 703 MH	z - 748 MHzRX 758 MHz - 803 MHz	23 dBm ±2 dB (Class 3)
LTE Band 32 RX 1452 MHz	Hz - 1496 MHz N/A
LTE Band 38 TX/RX 257	2.5 MHz - 2617.5 MHz 26 dBm ±2 dB (Class 2)
LTE Band 40 TX/RX 2300	MHz - 2400 MHz 26 dBm ±2 dB (Class 2)
LTE Band 41 TX/RX 2496	MHz - 2690 MHz 26 dBm ±2 dB (Class 2)
LTE Band 42 TX/RX 3400	MHz - 3600 MHz 26 dBm ±2 dB (Class 2)
LTE Band 43 TX/RX 3600	MHz - 3800 MHz 26 dBm ±2 dB (Class 2)
5G NR n1 TX 1922.4 MHz	z - 1977.6 MHzRX 2112.4 MHz - 2167.6 MHz	23 dBm ±2 dB (Class 3)
5G NR n3 TX 1710 MHz	- 1785 MHzRX 1805 MHz - 1880 MHz	23 dBm ±2 dB (Class 3)
5G NR n5 TX 824 MHz	- 849 MHzRX 869 MHz - 894 MHz	23 dBm ±2 dB (Class 3)
5G NR n7 TX 2500 MHz	- 2570 MHzRX 2620 MHz - 2690 MHz	23 dBm ±2 dB (Class 3)
5G NR n8 TX 880 MHz -	915 MHzRX 925 MHz - 960 MHz	23 dBm ±2 dB (Class 3)
5G NR n20 TX 832 MHz	- 862 MHzRX 791 MHz - 821 MHz	23 dBm ±2 dB (Class 3)
5G NR n28 TX 703 MHz	- 748 MHzRX 758 MHz - 803 MHz	23 dBm ±2 dB (Class 3)
5G NR n38	TX/RX 2572.5 MHz - 2617.5 MHz	26 dBm +2/-3 dB (Class 2)
5G NR n40 TX/RX 2300	MHz - 2400 MHz 26 dBm +2/-3 dB (Class 2)
5G NR n41 TX/RX 2496	MHz - 2690 MHz 26 dBm +2/-3 dB (Class 2)
5G NR n75 SDL 1432 MHz	- 1517 MHz N/A
5G NR n76 SDL 1427 MHz	- 1432 MHz N/A
5G NR n77 TX/RX 3300	MHz - 4200 MHz 26 dBm +2/-3 dB (Class 2)
5G NR n78 TX/RX 3300	MHz - 3800 MHz 26 dBm +2/-3 dB (Class 2)

PARAMETRY ZASILACZA ZEWNETRZNEGO

X530P/CP
Producent	Asian Power Devices Inc.No.5 Lane 83. Lung-Sou St, Tao-Yuan City, TAIWAN
Model	WA-36W12FG-AFAJ
Napięcie wejściowe	100-240V
Częstotliwość wejściowa AC	50-60Hz
Napięcie wyjściowe	12.0V
Natężenie prądu wyjściowego	3.0A
Moc wyjściowa	36.0W
Średnia wydajność pracy	87.403% Min.
Sprawność przy małym obciążeniu	78.303% Min.
Zużycie energii bez obciążenia	0.075W Max.

OSTRZEŻENIA I INFORMACJE

OGRANICZANIE ILOŚCI SUBSTANCJI NIEBEZPIECZNYCH

D-Link wraz z dostawcami podzespołów ściśle przestrzega zmienionej dyrektywy Unii Europejskiej 2011/65/UE (RoHS) o ograniczeniu użycia niebezpiecznych substancji (wcześniej 2002/95/WE) w urządzeniach elektrycznych i elektronicznych. Dyrektywa, która weszła w życie 1 lipca 2006 r., zabrania importu do krajów Unii Europejskiej urządzeń elektronicznych zawierających substancje niebezpieczne. D-Link w pełni dostosował się do wymagań tej dyrektywy. D-Link gwarantuje bezpieczeństwo użytkownikom swoich produktów. Aktualne informacje o zgodności z wymaganiami dyrektywy RoHS można znaleźć w witrynie internetowej http://www.dlinkgreen.com/.

WYMAGANIA DOTYCZĄCE EMISJI FAL RADIOWYCH "SAR"

Urządzenie jest nadajnikiem i odbiornikiem fal radiowych. Urządzenie zostało zaprojektowane i wyprodukowane tak, aby było zgodne z obowiązującymi wymaganiami w zakresie ekspozycji na oddziaływanie fal radiowych. Zgodnie z normą, narażenie na oddziaływanie fal radiowych jest określane na podstawie pomiaru współczynnika absorpcji swoistej SAR (ang. Specific Absorption Rate). Zgodnie z międzynarodowymi wytycznymi wartość współczynnika SAR nie może przekraczać 2 W/kg. Każde urządzenie dostarczające z portu antenowego mniej niż 20 mW (=2/100 W) średnio przez 6 minut będzie spełniać podstawowe ograniczenie. Pomiary współczynnika SAR są wykonywane dla standardowych pozycji roboczych urządzenia, przy maksymalnym zatwierdzonym poziomie mocy we wszystkich testowanych pasmach częstotliwości. Podczas użytkowania urządzenia faktyczna wartość współczynnika SAR może być znacznie mniejsza od wartości maksymalnej, ponieważ urządzenie zostało skonstruowane w sposób umożliwiający pracę z różnymi poziomami mocy tak, aby wykorzystywało tylko moc niezbędną do nawiązania łączności z siecią. W ogólnym przypadku, im mniejsza odległość urządzenia od stacji bazowej, tym mniejsza jest moc wyjściowa.

OŚWIADCZENIE DOTYCZĄCE KODU GPL

Ten produkt firmy D-Link zawiera kod oprogramowania opracowany przez strony trzecie, w tym kod podlegający postanowieniom Ogól-nej Licencji Publicznej GNU („GPL”) lub Ograniczonej Licencji Publicz-nej GNU („LGPL”). W stosownych przypadkach warunki licencji GPL i LGPL oraz informacje o dostępie do kodu objętego tymi licencjami można znaleźć w pełnym Oświadczeniu dotyczącym kodu GPL pod adresem:

Kod GPL i LGPL używany w tym produkcie jest rozpowszechniany BEZ ŻADNEJ GWARANCJI i podlega prawom autorskim jednego lub więcej autorów. Szczegóły znajdują się w kodzie GPL i LGPL dla tego produktu oraz w warunkach licencji GPL i LGPL.

Pisemna oferta dotycząca kodu źródłowego objętego GPL i LGPL

Jeśli odpowiednie warunki licencyjne przyznają Ci prawo do uzyska-nia kodu źródłowego takiego oprogramowania, firma D-Link udostępni na pisemne żądanie — za pośrednictwem e-maila i/lub tradycyjnej poczty — odpowiednie pliki kodu źródłowego GPL i LGPL na płycie CD-ROM za symboliczną opłatą pokrywającą koszty wysyłki i nośnika, zgodnie z licencją GPL i LGPL.
