| Typ produktu | Antena telewizyjna |
| Marka | D-Link |
| Model | EANT-CD-09-01-FB |
| Przeznaczenie | Odbiór sygnału telewizyjnego DVB-T/T2 |
| Typ anteny | Wewnętrzna / zewnętrzna (zakres mieszany) |
| Częstotliwość pracy | 470–862 MHz (pasmo UHF) |
| Zysk energetyczny | Ok. 6–9 dBi |
| Impedancja | 75 Ω |
| Polaryzacja | Pozioma / pionowa |
| Wymiary (dł. x szer. x wys.) | Ok. 30 x 20 x 5 cm |
| Waga | Ok. 0,4 kg |
| Materiał | Tworzywo sztuczne, elementy metalowe |
| Zasilanie | Brak (anten pasywna) – opcjonalnie wzmacniacz z zasilaniem 5 V przez koncentryk |
| Montaż | Na ścianie lub na statywie (uchwyt w zestawie) |
| Złącze | F-type (IEC 60169-24) |
| Długość kabla | Ok. 1,5 m (w zestawie) |
| Kolor | Czarny / biały |
| Konserwacja i czyszczenie | Przecierać suchą szmatką, unikać wilgoci i środków chemicznych |
| Bezpieczeństwo | Nie instalować w pobliżu źródeł ciepła, chronić przed zwarciem |
| Części zamienne i naprawialność | Brak części zamiennych; w przypadku uszkodzenia wymienić antenę |
| Zakres temperatur pracy | -20°C do +50°C |
| Certyfikaty | CE, RoHS |
Często zadawane pytania - EANT-CD-09-01-FB D-LINK
Pytania użytkowników dotyczące EANT-CD-09-01-FB D-LINK
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Antenne télévisuelle w formacie PDF za darmo! Znajdź swoją instrukcję EANT-CD-09-01-FB - D-LINK i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. EANT-CD-09-01-FB marki D-LINK.
INSTRUKCJA OBSŁUGI EANT-CD-09-01-FB D-LINK

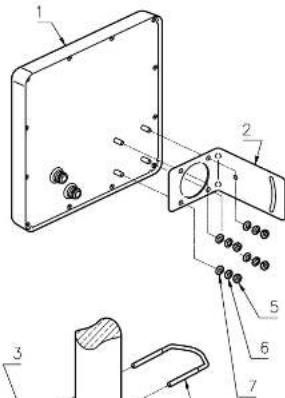

Zamontuj wspornik montażowy na antenie i dokładnie go zabezpiecz, używając 4 nakrętek, podkladek i podkladek spreżynujących. Moment dokręcania powinien wynosić 8 Nm.

Włóż śrubę w kształcie litery U przez maszt i uchwyt mocujący, wyrównując ją z dwoma otworami po bokach wspornika montażowego. Dokręć ręcznie 2 nakrętki wraz z podkładkami i podkładkami sprężynującymi.

| Nr | Nazwa Material Ilość | Uwagi | ||
| 1. | Antena | -- | 1 | |
| 2. | Wspornik montażowy | SUS | 1 | |
| 3 | Uchwyc mocujący | SUS | 1 | |
| 4. | Obejma kształcie U | SUS | 1 | M6 |
| 5 | Nakrętka | SUS | 6 | M6 |
| 6. | Podkładka sprężynująca | SUS | 6 | M6 |
| 7 | Podkładka | SUS | 6 | M6 |
| 8 | -- | |||
| 9. | -- | |||
| 10. | -- | |||
| 11. | -- | |||
| 12. | -- |
KROK 3
Ureguluj antenę do żądanego kąta (teoretyczny zakres regulacji to +/- 21°, jednak rzeczywisty zakres może być ograniczony przez wymiary produktu). Po ustawieniu dokręć 2 nakrętki z momentem 8 Nm.

Antenę pasywną należy użytkować wyłącznie zgodnie z jej przeznaczeniem – do odbioru sygnałów radiowych w zakresie określonym przez producenta. Instalację należy wykonać zgodnie z obowiązującymi przepisami, najlepiej przez wykwalifikowanego instalatora. Przy montażu zewnętrznym należy zachować ostrożność – unikać instalowania anteny w pobliżu linii energetycznych i podczas burzy. Wymagane jest odpowiednie uziemienie i zabezpieczenie przed przepięciami. Anteny nie wolno rozbierać ani modyfikować. Należy chronić ją przed dostępem osób nieupoważnionych, szczególnie dzieci. W razie uszkodzenia należy zaprzestać użytkowania i skontaktować się z serwisem.
