INSTRUKCJA OBSŁUGI 2200I CGM

Przed rozpoczęciem pracy należy dokładnie przeczytać niniejszą instrukcję. Niniejsza instrukcja zawiera ważne wskazówki dotyczące bezpieczeństwa pracy.

Niniejsza instrukcja zawiera ważne informacje dotyczące bezpieczeństwa oraz wskazówki dotyczące obsługi tego agregatu prądotwórczego.

PROSIMY O UWAŻNE PRZECZYTANIE

NINIEJSZEJ INSTRUKCJI. W przeciwnym razie może dojść do uszkodzenia mienia i/lub obrażeń ciała/śmicrci.

Przekazać niniejszą instrukcję każdym operatorow tego agregatu prądotwórczego.

Niniejsza instrukcja powinna być traktowana jako stała część agregatu prądotwórczego i powinna było dołączona w momencie sprzedaży.

Wszystkie zdjęcia i rysunki są przykładowe. Mają one jedynie charakter poglądowy i być może wystąpią różnice pomiędzy zdjęciami i rysunkami a fizycznymi produktami.

Wszystkie informacje zawarte w tej instrukcji oparte są na najnowszych informacjach o produ kecie dostępnych w momencie druku. Zastrzegamy sobie prawo do zmiany, modyfikacji i/lub udoskonalenia produktu oraz niniejszego dokumentu w dowolnym momencie bez powiadomicnia i bez ponoszenia jakichkolwiek zobowiązań.

Żadna część tej instrukcji nie może być powielana bez pisemnej zgody.

Zapisz numer seryjny agregatu i informacje o zakupic. Zachowaj tę instrukcję i paragon do wykorzystania w przyszłości.

Model:

Numer seryjny:

Data zakupu:

Spis treści

I. Bezpieczeństwo operatora ....4

1. Zasady bezpieczeństwa4

II. Funkcje i elementy sterujące ....9

III. Obluga 13

1. Lista kontrolna dotycząca eksploatacji 13

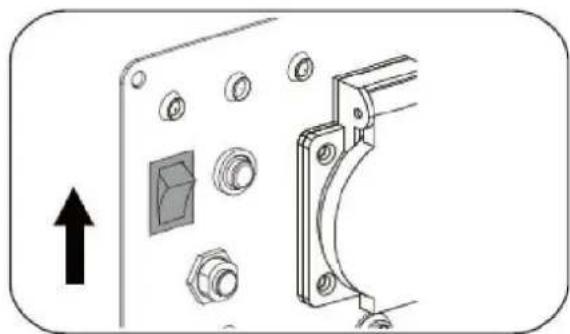

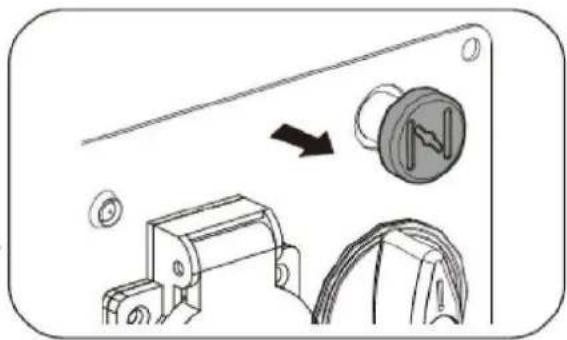

2. Uruchamianie agregatu prądotwórczego 18
3. Podłączenie do urządzeń elektrycznych 21
4. Zatrzymywanie agregatu 23
5. Praca równoległa 24

IV. Konserwacja 25

1. Harmonogram konserwacji ...... 26
2. Konserwacja agregatu prądotwórczego 27
3. Konserwacja silnika Olej silnikowy 27

V. Rozwiązywanie problemów 31

VI. Przechowywanie i transport 32

VII. Specyfikacja....33

1. Tabela parametrów technicznych .... 33

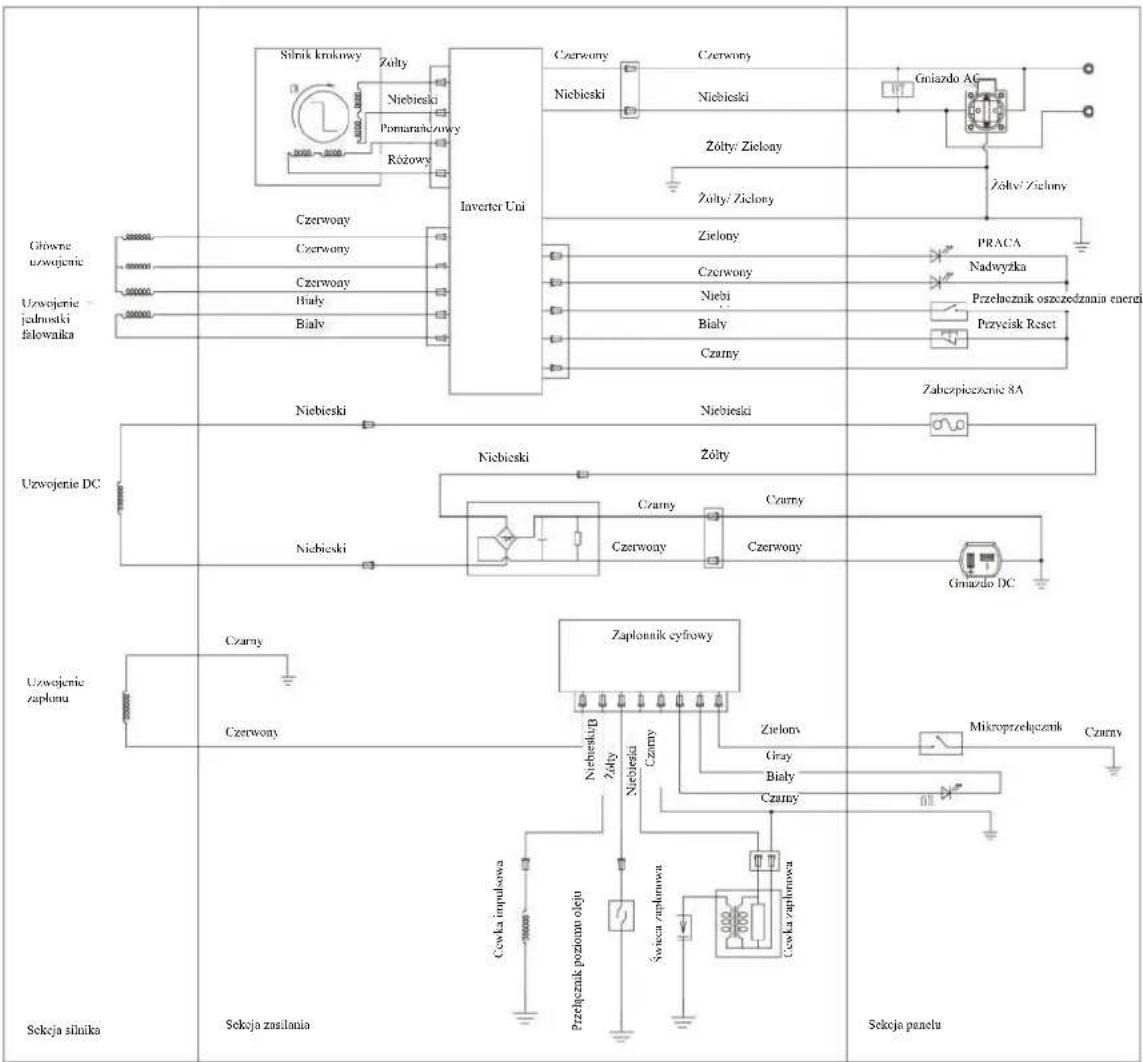

2. Schemat połączeń 34

I. Bezpieczeństwo operatora

1. Zasady bezpieczeństwa

Zwróć uwagę na ten symbol ostrzegawczy. Należy przestrzegać wszystkich komunikatów bezpieczeństwa oznaczonych tym symbolem, aby uniknąć ewentualnych szkód materialnych, obrażeń lub śmierci.

Każdy komunikat dotyczący bezpieczeństwa jest poprzedzony symbolc omstrzeczenia o bezpieczeństwie i jednym z trzech słów: NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGA.

NIEBEZPIECZEŃSTWO

Wskazuje na niebezpieczną sytuację, która w razie nieprzestrzegania może spowodować znaczne szkody materialne, poważne obrażenia lub ŚMIERĆ.

OSTRZEŻENIE

Wskazuje na niebezpieczną sytuację, która w przypadku nieprzestrzegania może spowodować uszkodzenie mienia, poważne obrażenia lub ŚMIERĆ.

UWAGA

Wskazuje na niebezpieczną sytuację, która w przypadku nieprzestrzegania może spowodować szkody materialne lub obrażenia ciała.

OSTRZEŻENIE

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY W CAŁOŚCI PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ.

Nie należy obsługiwać tego agregatu prądotwórczego, dopóki nie zostaną przeczytane WSZYSTKIE wskazówki dotyczące bezpieczeństwa, obsługi i konserwacji zawarte w niniejszej instrukcji.

Nieprzestrzeganie instrukcji może spowodować uszkodzenie mienia, URAZ lub ŚMIERĆ.

Ostrzeżenia i środki ostrożności omówione w niniejszej instrukcji nic mogą obejmować wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, alc operator musi je posiadać.

OSTRZEŻENIE

Ten agregat prądotwórczy jest przeznaczony wyłącznie do użytku domowego. Agregaty chłodzone powietrzem nie mogą być eksploatowane w pełnym wymiarze czasu pracy. Zabronione jest dokonywanie modyfikacji części agregatu lub jego niewłaściwe użytkowanie.

NIEBEZPIECZEŃSTWO

OSTRZEŻ

TOKSYCZNE OPARY

Spaliny silnika zawierają tlenek węgla, bezwonny, bezbarwny, trujący gaz. Używanić silnika w pomieszczeniach może spowodować śmierć! NIGDY nie używaj silnika wcewnątrz budynku, nawet jeśli drzwi i okna są otwarte. Umieść urządzenie w dobrze wentylowanym miejscu i uważnie rozważ wiatr i prądy powietrzne podczas ustawiania urządzenia.

OSTRZEŻENIE

Akumulator litowy jest bezobsługowy, jeśli masz jakiekolwick pytanie, skontaktuj się z lokalnym autoryzowanym sprzedawcą.

OGIEN

Praca tego silnika może powodować iskry, które mogą wywołać pożar wokół materiałów łatwopalnych.

Silnik ten nie jest wyposażony w ograniczający iskry iskrownik. Jeśli silnik będzie używany w pobliżu materiałów łatwopalnych lub na terenie takim jak uprawy rolne, las, zarośla, trawa lub inne podobne przedmioty, należy zainstalować zatwierdzony iskrownik.

W nicktórych rejonach zastosowanie iskrownika jest wymagane przez pr awo. Prosimy o kontakt z lokalnymi agencjami pożarniczymi w celu zapoznania się z prawami lub przepisami dotyczącymi wymagań w zakresie zapobiegania pożarom.

OSTRZEŻENIE

ODBICIE

Gwałtowne wciągnięcie linki rozrusznika może spowodować pociągnięcie ręki i ramienia w kierunku silnika.

Niezamierzone uruchomienie silnika może doprowadzić do wypadku.

OSTRZEŻENIE NI

GORĄCA POWIERZCHNIA

Pracujące silniki wytwarzają ciepło. W przypadku kontaktu z nimi może dojść do poważnych poparzeń.

NIE WOLNO dotykać silnika podczas pracy lub tuż po zatrzymaniu. Unikać kontaktu z gorącymi spalinami.

Należy zachować co najmniej metr wolnej przestrzeni ze wszystkich stron, aby zapewnie odpowiednie chłodzenie. Materiał palny może się zapalić przy kontakcie.

Należy zachować co najmniej 2 metry odstępu od materiałów łatwopalnych.

POŻAR LUB WYBUCH

Benzyna jest wysoce łatwopalna i wyjątkowo wybuchowa.

Pożar lub wybuch może spowodować poważne oparzenia lub śmierć. Podczas pracy z benzyną należy trzymać z dala przedmioty łatwopalne.

Zbiornik paliwa należy napełniać na zewnątrz i w dobrze wentylowanym miejscu, przy wyłączonym silniku.

Przed uruchomicniem silnika należy zawsze wytrzeć rozlane paliwo i poczekać, aż wyschnie.

NIE WOLNO uruchamiać silnika jeśli w układzie paliwowym występują nieszczelności.

Nalczy stosować odpowiednie procedury przechowywania i obsługi paliwa. NIE przechowuj paliwa ani innych materiałów łatwopalnych w pobliżu. Opróżnij zbiornik paliwa przed przechowywaniem lub transportem tego agregatu prądotwórczego.

Trzymaj gaśnicę pod ręką i bądź przygotowany na wypadek pożaru.

OSTRZEŻENIE

Przed każdym użyciem należy sprawdzić, czy nie ma luźnych lub uszkodzonych części, śladów wycicku oleju lub paliwa oraz wszelkich innych czynników mogących mieć wpływ na prawidłowe działanic. Natychmiast naprawić lub wymienić wszystkie uszkodzone lub wadliwe części.

Zlokalizować wszystkie elementy sterujące pracą urządzenia oraz etykiety bezpieczeństwa.

Upewnij się, że wszystkie instrukcje bezpieczeństwa są w porządku i nadają się do użytku. Pracować tylko na równych powierzchniach.

NIE NARAŻAĆ agregatu prądotwórczego na nadmierną wilgoć, kurz lub brud.

Należy utrzymywać wszystkie osłony bezpieczeństwa na miejscu i w odpowiednim stanic roboczym przez cały czas.

NIE WOLNO dopuścić do t ego, aby jakikolwiek materiał blokował szczeliny chłodzące.

NIE WOLNO pozwalać dzieciom lub osobom nieprzeszkolonym na obsługę agregatu prądotwórczego.

NIE WOLNO uruchamiać agregatu prądotwórczego bez nadzoru. Wyłączyć agregat prądotwórczy przed opuszczeniem terenu.

NIEBEZPIECZEŃSTWO

RUCHOME CZEŚCI

Ruchome części mogą spowodować poważne obrażenia. Należy trzymać ręce i stopy z dala od nich. NIE WOLNO uruchamiać agregatu ze zdjętymi osłonami lub zabezpieczeniami.

NIE NALEŻY nosić luźnej odzieży, zwisających sznurków lub przedmiotów, o które można się zaczepić. Związ długie włosy i zdejmij biżuterię.

Ruchome części mogą zaczepić o rękę, stopę, włosy lub ubranie operatora, co może spowodować amputację lub złamanie kości.

NIGDY nie zbliżaj palców, dłoni ani ciała do agregatu prądotwórczego gdy jest on uruchomiony.

NIEBEZPIECZENSTWO

PORAŻENIE ELEKTRYCZNE

Ten agregat prądotwórczy wytwarza silne napięcie, które może Cię zabić.

Ten agregat prądotwórczy musi być prawidłowo podłączony do odpowiedniego uziemienia, aby zapobiec porażeniu prądem.

Brak prawidłowego uziemienia agregatu prądotwórczego może spowodować porażenie prądem, zwłaszcza jeśli agregat wyposażony jest w koła. Skonsultuj się z elektrykiem w sprawió lokalnych wymagań dotyczących uziemienia.

Instalacja powinna być wykonana przez posiadającego uprawnienia elektryka.

Nieprawidłowa instalacja może spowodować porażenie prądem i śmierć.

Aby zmniejszyć ryzyko porażenia prądem. NIE WOLNO używać przewodów elektrycznych, które są zużył e, postrzepione, nieosłonięte lub uszkodzone w inny sposób.

NIE WOLNO dotykać nieosłoniętych przewodów lub gniazdek.

NIE WOLNO uruchamiać agregatu prądotwórczego w czasie deszczu. Agregat prądotwórczy należy utrzymywać w stanie suchym.

NIE WOLNO obsługiwać agregatu prądotwórczego lub przewodów elektrycznych stojąc w wodzie, będąc boso lub mając mokre ręce lub stopy.

Trzymaj dzieci i zwierzęta domowe z dala od agregatu prądotwórczego. NIE WOLNO podłącać agregatu prądotwórczego do instalacji elektrycznej budynku bez użycia i instalacji przełącznika transferowego zainstalowanego przez wykwalifikowanego elektryka.

Jeśli agregat prądotwórczy jest używany do zasilania awaryjnego, należy powiadomić o tym firmę energetyczną. Użyj zatwierdzonego przełącznika transferowego, aby odizolować agregat prądotwórczy od sicci elcktrycznej.

Brak odizolowania agregatu prądotwórczego od sieci energetycznej może spowodować śmierć lub obrażenia personelu pracującego w zakładzie energetycznym powodu przepływu wstecznego energii elektrycznej.

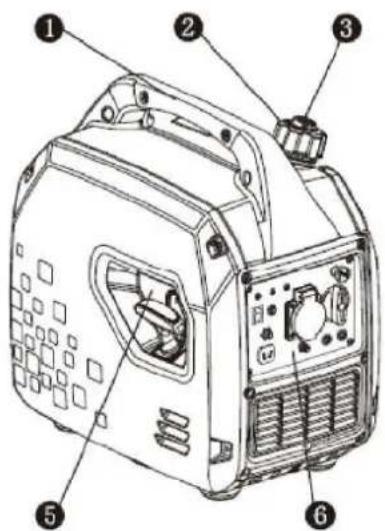

II. Funkcje i elementy sterujące

(odpowiedni model)

1. Uchwyt do przenoszenia
2. Korek zbiornika paliwa
3. Pokrętło wentylacji
4. Pokrywa świecy zapłonowej

5. Rozrusznik ręczny

6. Panel sterowania

7. Pokrywa
8. Tłumik
9. Oslona tłumika

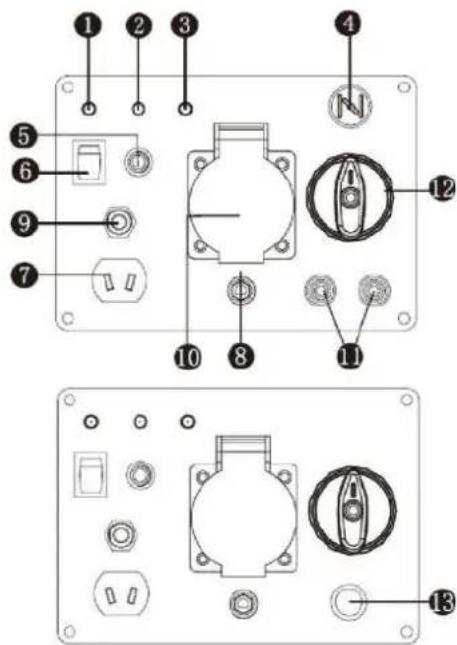

Panel sterowania

1. Wskaźnik pracy
2. Wskaźnik przeciążenia
3. Lampka alarmowa oleju
4. Dźwignia ssania
5. Przycisk Reset
6. Przełącznik oszczędzania energii
7. Wyjście DC typu V
8. Zacisk uziemienia
9. Wyłącznik obwodu
10. Gniazdko
11. Zacisk zestawu równoległego
12. Przelącznik dwa w jednym
    (wyłącznik silnika i przełącznik paliwa)
13. Rozruch za pomocą przycisku

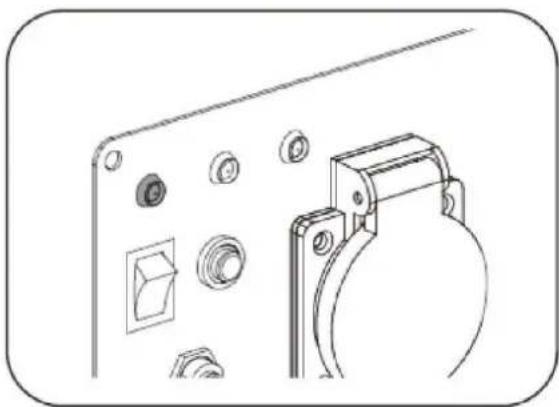

Wskaźnik pracy (zielony)

Wskaźnik pracy świeci się, gdy agregat prądotwórczy jest uruchomiony i ma normalną moc.

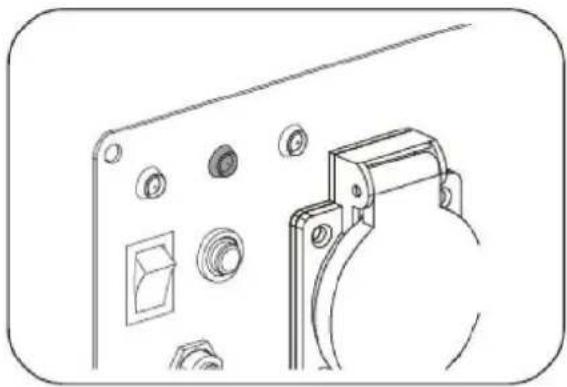

Wskaźnik przeciążenia (czerwony)

Kiedy wskaźnik przeciążenia jest włączony, oznacza to, że agregat prądotwórczy jest przeciążony i wtedy zadziała zabezpieczenie AC. Zatrzyma on moc wyjściową agregatu prądotwórczego w celu ochrony urządzeń elektrycznych i samego agregatu. W tym czasio wskaźnik p racy (zielony) jest włączony, a wskaźnik przeciążenia (czerwony) jest włączony ale silnik nadal jest uruchomiony.

1. Zmniejszyć całkowitą moc podłączonych urządzeń elektrycznych do zakresu mocy znamionowej agregatu prądotwórczego.

2. Sprawdzić, czy wlot powietrza nie jest zanieczyszczony i sprawdzić, czy części sterujące nie wykazują nieprawidłowości. W razie potrzeby należy natychmiast podjąć działania.

3. Nacisnąć przycisk reset.

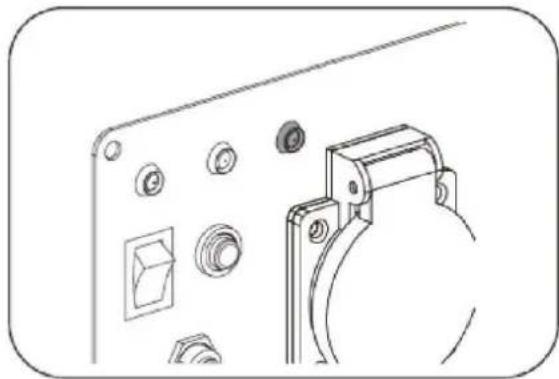

Lampka alarmu olejowego (żółta)

Gdy poziom oleju spadnie poniżej dolnej granicy, system ochrony oleju automatycznie zatrzyma silnik i lampka alarmowa oleju będzie migać. Silnik nie będzie pracował, dopóki olej nie zostanie uzupełniony do właściwego poziomu.

Wskazówka: Jeśli silnik zatrzyma się lub nie uda się go uruchomić, należy ustawić przełącznik w pozycji "PRACA", a następnie pociągnąć za rozrusznik ręczny. Jeśli zapali się lampka alarmowa olcju, oznacza to brak oleju. Należy dolać odpowiedniego oleju i ponownie uruchomić silnik.

Gdy agregat prądotwórczy nie ma mocy, a wskaźnik przeciążenia jest włączony, należy wykonać następujące czynności:

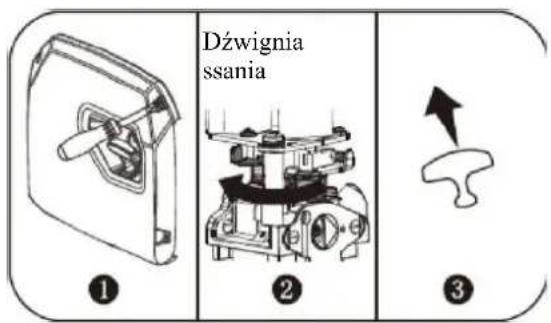

Dźwignia ssania

Wskazówka: przy zimnym rozruchu należy użyć ssania Przy ciepłym rozruchu proszę nie używać ssania.

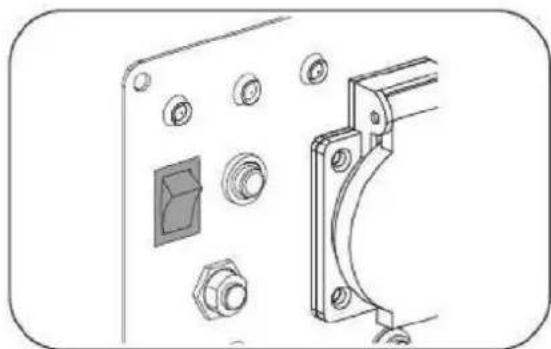

Przełącznik oszczędzania energii

Kiedy przełącznik oszczędzania energii znajduje się w pozycji "ON", układ oszczędzania energii kontroluje prędkość obrotową silnika w zależności od podłączonych obciążeń. Zużycie paliwa będzie niskie, a hałas niewielki.

Gdy przełącznik oszczędzania energii znajduje się w pozycji "OFF", silnik zawsze będzie pracował z prędkością znamionową, niezależnie od tego, czy jest podłączony do obciążenia, czy nie.

Wskazówka: Proszę ustawić przełącznik oszczędzania energii w pozycji "OFF", gdy podłączona jest sprężarka powietrza, pompa zatapialna itp., ponieważ te urządzenia wymagają dużego prądu rozruchowego.

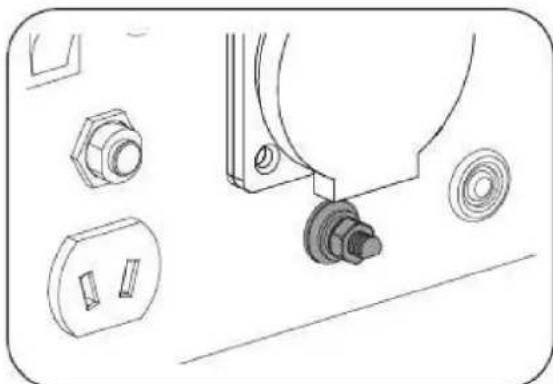

Zacisk uziemiający ma za zadanie zapobiegać porażeniu prądem poprzez podłączenie go do przewodu uziemiającego. Przed rozpoczęciem pracy agregat prądotwórczy musi zostać prawidłowo uziemiony.

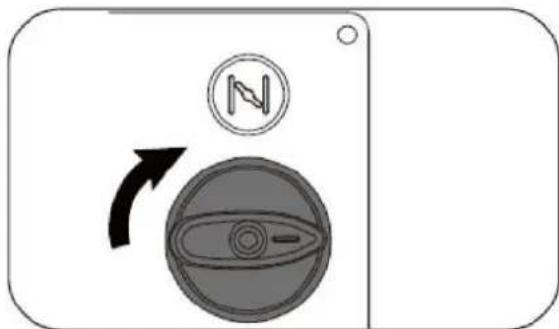

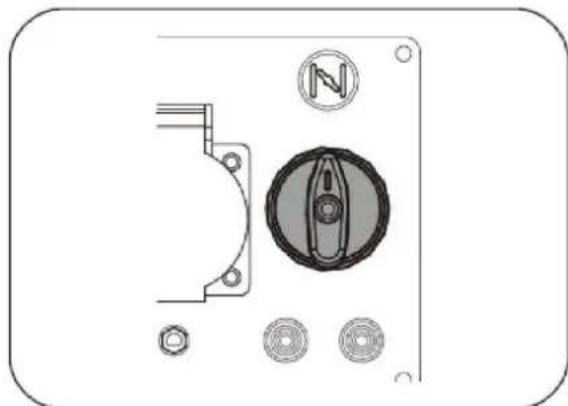

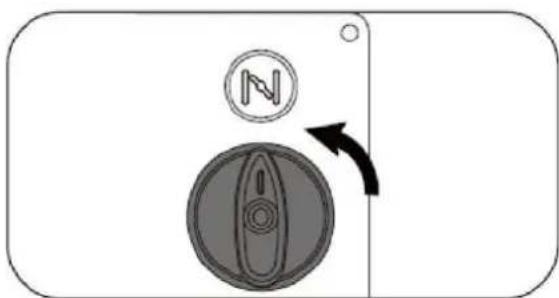

Przełącznik dwa w jednym

(wyłącznik silnika i przełącznik paliwa)

Gdy przełącznik znajduje się w pozycji "WYL", oznacza to, że wyłącznik silnika i przełącznik paliwa są w stanie wyłączonym.

Gdy przełącznik znajduje się w pozycji "PRACA", oznacza to, że wyłącznik silnika i przełącznik paliwa są włączone.

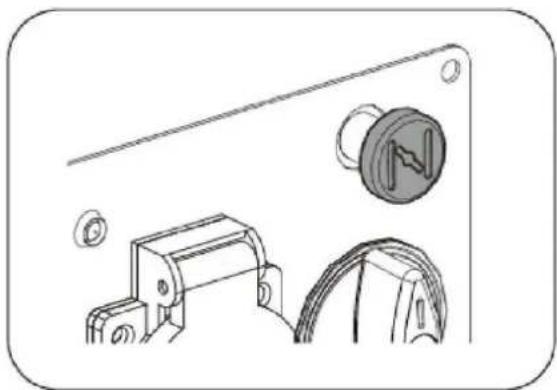

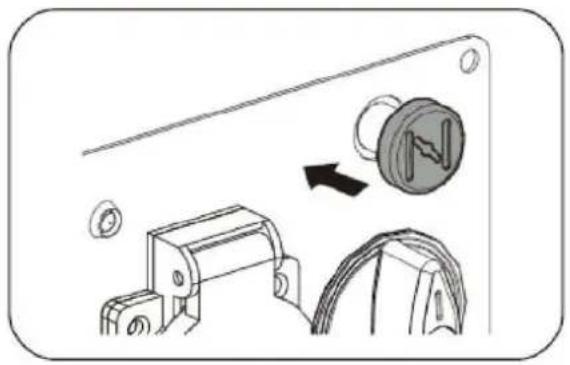

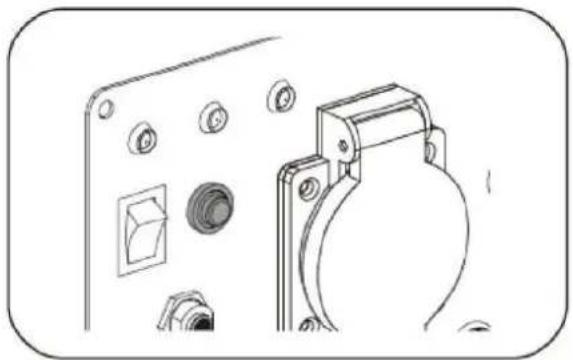

Przycisk resetowania służy do przywracania mocy wyjściowej w przypadku wystąpienia przeciążenia. Aby przywrócić moc wyjściową, należy zmniejszyć obciążenia i nacisnąć przycisk reset.

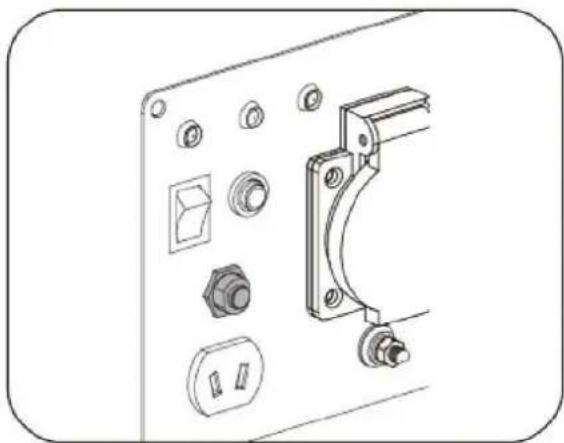

Wyłącznik automatyczny

Wyłącznik automatyczny chroni agregat prądotwórczy przed przeciążeniami elektrycznymi.

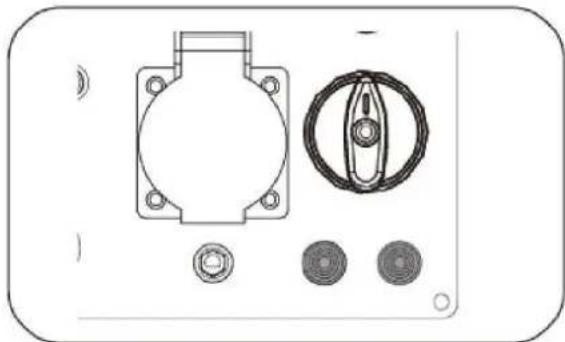

Zacisk zestawu równoległego

Służy do pracy równoległej z innym agregatem (zestaw równoległy sprzedawany oddzielnie).

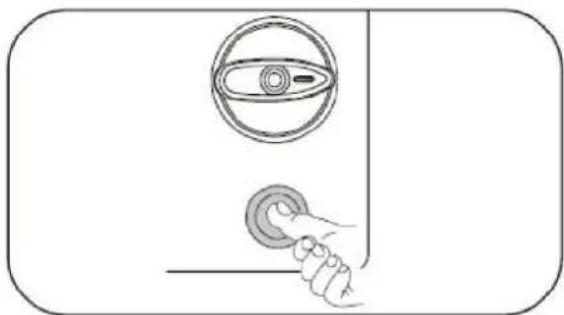

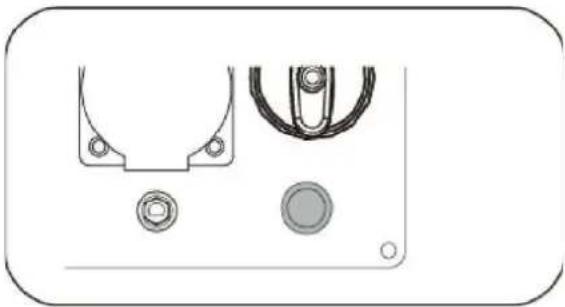

Rozruch za pomocą przycisku

(Jeśli dotyczy)

Agregat można uruchomić, naciskając palcem przycisk.

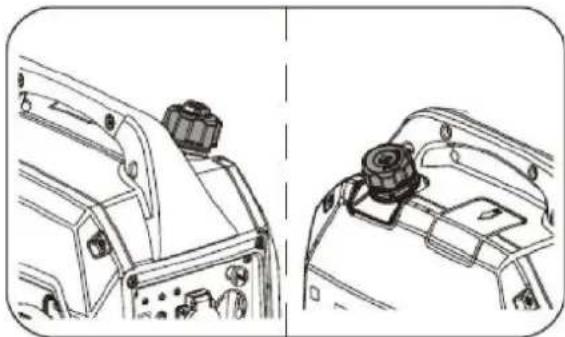

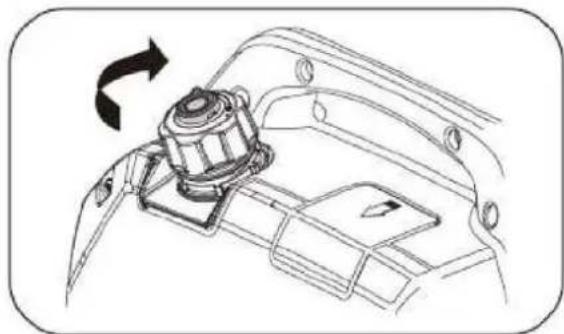

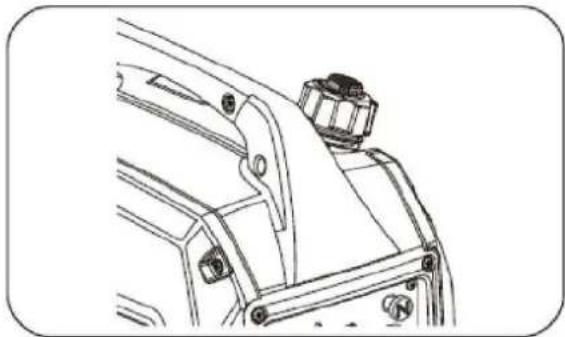

Korek zbiornika paliwa

Zdjąć korek zbiornika paliwa, obracając go w kierunku przeciwnym do ruchu wskazówek zegara.

Pokrętło wentylacyjne (Jeśli dotyczy)

Korek zbiornika paliwa wyposażony jest w pokrętło wentylacyjne zapobiegające wyciekowi paliwa. Podczas pracy agregatu prądotwórczego pokrętło odpowietrzające musi znajdować się w pozycji "WŁ". Dzięki temu paliwo jest wtryskiwane do gaźnika i napędza silnik. Aby uniknąć wycieku paliwa, należy ustawić je w pozycji "WYL", gdy agregat prądotwórczy jest przewożony lub nie jest używany.

III. Obsługa

1. Lista kontrolna dotycząca eksploatacji 1 Miejsce pracy

Agregat prądotwórczy należy użytkować wyłącznie na zewnątrz i umieścić w dobrze wentylowanym miejscu. Agregat prądotwórczy należy eksploatować wyłącznie na płaskiej, równej powierzchni oraz w czystym i suchym środowisku pracy.

Podczas pracy na zewnętrz należy zachować dwumetrową wolną przestrzeń z każdej strony agregatu prądotwórczego.

Używać w określonym obszarze, w przypadku wystąpienia jakichkolwick problemów należy skontaktować się z autoryzowanym lokalnym sprzedawcą. W niektórych rejonach agregat prądotwórczy musi być zarejestrowany w lokalnym zakładzie energetycznym. Agregat prądotwórczy używany na placach budowy może podlegać dodatkowym zasadom i przepisom.

NIEBEZPIECZEŃSTWO

TOKSYCZNE OPARY

Spaliny agregatu prądotwórczego zawierają tlenek węgla, Używanie silnika w pomieszczeniach może Cię zabić!

NIGDY nie używaj urządzenia wewnątrz budynków lub innych pomieszczeń, nawet jeśli drzwi i okna są otwarte. Umieść agregat prądotwórczy w dobrze wentylowanym i czystym miejscu. Przy ustawianiu agregatu prądotwórczego należy zwrócić uwagę na kierunek wiatru i prąd powietrza.

Duża wysokość

Ten agregat prądotwórczy może wymagać zastosowania zestawu gaźnikowego do pracy na dużych wysokościach. Skonsultuj się z autoryzowanym lokalnym sprzedawcą w celu uzyskania informacji o zestawie do pracy na dużych wysokościach, jeśli zawsze używasz agregatu na wysokościach powyżej 5 000 stóp (1 500 metrów).

UWAGA

Nawet po modyfikacji gaźnika, moc agregatu prądotwórczego spadnie o około 3,5% na każde 1000 stóp (300 metrów) wzrostu wysokości. Wpływ wysokości na moc będzie większy, jeśli nie dokonano modyfikacji gaźnika.

UWAGA

Praca silnika na wysokości poniżej 5 000 stóp (1 500 metrów) ze zmodyfikowanym gaźnikiem może spowodować przegrzanie agregatu prądotwórczego i poważne uszkodzenie silnika. Podczas użytkowania silnika na małcj wysokości należy przywrócić fabryczne specyfikacje gaźnika.

2 Czynniki eksploatacyjne

Sprawdź, czy nie ma luźnych lub uszkodzonych części, śladów wycieku oleju lub paliwa oraz wszelkich innych czynników, które mogą wpłynąć na prawidłowe działanie.

Natychmiast naprawić lub wymienić wszystkie uszkodzone lub wadliwe części.

OSTRZEŻENIE

Nie usunięcie problemu (problemów) przed rozpoczęciem pracy może spowodować uszkodzenie mienia, poważne obrażenia lub śmierć.

Oczyścić z brudu i ciał obcych powierzchnię wokół wydechu i wlotu powietrza agregatu.

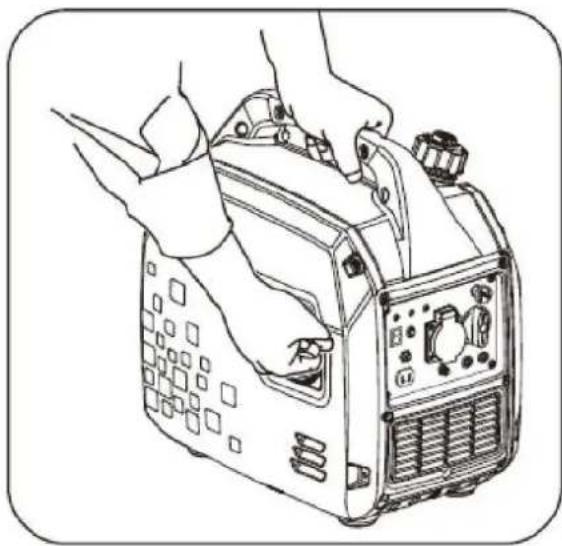

Nie wolno przenosić ani przechylać agregatu prądotwórczego podczas pracy.

Używaj agregatu prądotwórczego tylko zgodnie z przeznaczeniem. W przypadku pytań dotyczących przecznaczenia należy zwrócić się do lokalnego sprzedawcy.

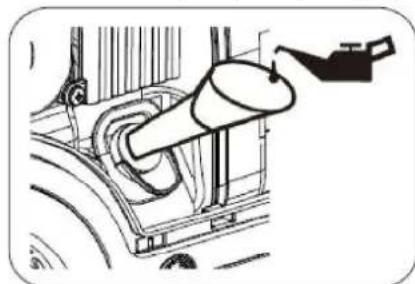

3 Kontrola oleju silnikowego

Umieść agregat na równej powierzchni z zatrzymanym silnikiem. Sprawdź poziom oleju silnikowego.

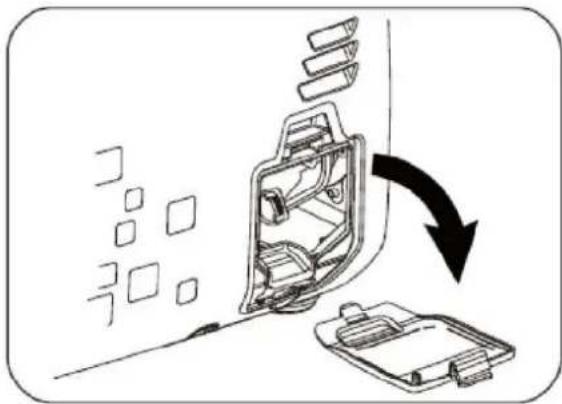

Zdejmij osłonę serwisową silnika.

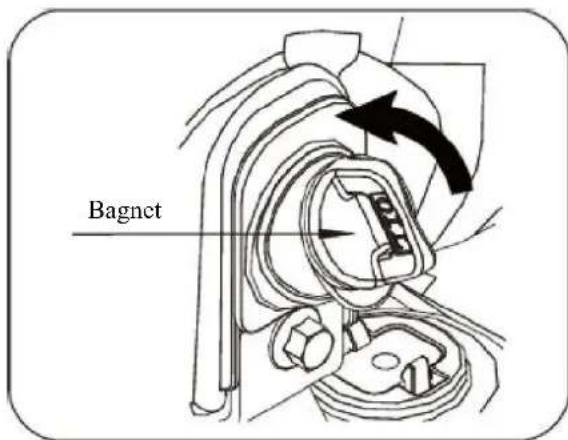

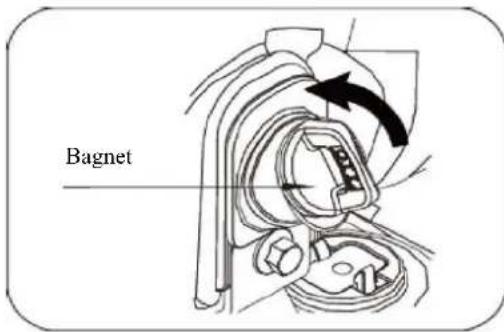

Wyjąć bagnet i wytrzec go do czysta.

Ponownie włożyć bagnet w otwór; oprzeć na szyjce wlewu oleju, NIE wkręcać korka w otwór.

Wyjąć bagnet i sprawdzić poziom oleju. Poziom powinien znajdować się pomiędzy górną i dolną granica.

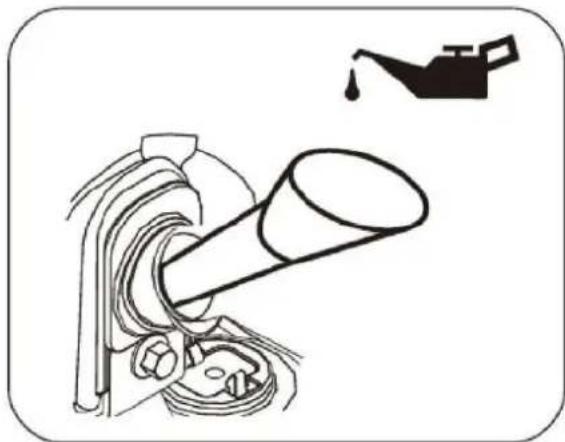

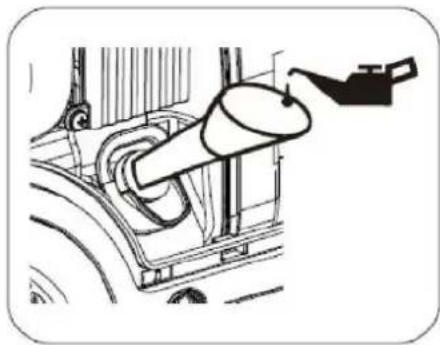

Jeśli poziom oleju jest zbyt niski, należy dolać zalecanego oleju do górnej granicy bagnetu.

Ponownie włożyć i całkowicie dokręcić bagnet.

Więcej informacji znajduje się w instrukcji dotyczącej dolewania oleju w rozdziale KONSERWACJA.

Ilość oleju (znamionowa):

Patrz Parametry.

OSTRZEŻENIE

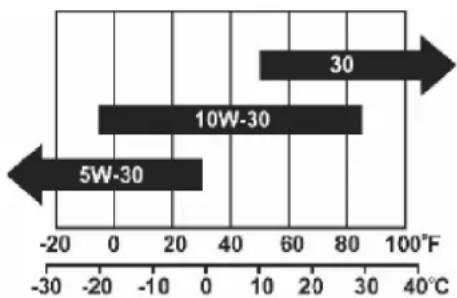

Olej jest głównym czynnikiem wpływającym na wydajność i żywotność. Należy stosować olej do silników 4-suwowych z detergentem samochodowym, zalccany w rozdziale KONSERWACJA niniejszej instrukcji.

UWAGA

Agregat prądotwórczy należy eksploatować tylko na wypoziomowanych powierzchniach. Silnik jest wyposażony w czujnik niskiego poziomu oleju (odpowiednie typy), który automatycznie zatrzyma silnik, gdy poziom oleju spadnie poniżej bezpiecznej granicy. Aby uniknąć niedogodności związanych z niespodziewanym wyłączeniem, należy dolać oleju do górnej granicy i regularnie sprawdzać jego poziom.

OSTRZEŻENIE

Ten silnik nie jest napełniony olejem przed wysłaniem z fabryki. Wszelkie próby uruchomienia silnika przed jego prawidłowym napełnieniem zalecanym typem i ilością oleju mogą spowodować uszkodzenie silnika i utratę gwarancji.

4 Kontrola paliwa agregatu prądotwórczego

Przy wyłączonym silniku sprawdź poziom paliwa. W razie potrzeby uzupełnij zbiornik paliwa.

Używaj czystej, świeżej, zwykłej benzyny bezołowiowej.

NIE mieszaj oleju z benzyną. Zawsze wycieraj rozlane paliwo.

UWAGA

W zbiorniku paliwa może powstać ciśnienie. Pozwól agregatowi prądotwórczemu ostygnąć przez co najmniej dwie minuty przed zdjęciem korka paliwa.

Powoli odkręć korek paliwa, aby zmniejszyć ciśnienie w zbiorniku.

Pamiętaj, aby nie napelniać zbiornika powyżej górnego oznaczenia granicznego. Zawsze należy pozostawić miejsce na rozprężenic paliwa.

Pojemność zbiornika paliwa (znamionowa):

Patrz parametry.

POŻAR LUB WYBUCH

Benzyna jest wysoce łatwopalna i bardzo wybuchowa.

Podczas pracy z benzyną należy trzymać z dala przedmioty łatwopalne.

Zbiornik paliwa należy napełniać na zewnątrz i w dobrze wentylowanym miejscu, przy zatrzymanym agregacie prądotwórczym. Przed uruchomieniem agregatu prądotwórczego należy zawsze wytrzeć rozlane paliwo i poczekać aż wyschnie.

NIE WOLNO uruchamia ć agregatu prądotwórczego ze stwierdzonymi nieszczelnościami w układzie paliwowym.

Regularnie sprawdzaj, czy w układzie paliwowym nie ma żadnych nieszczelności.

Należy stosować odpowiednie procedury przechowywania i obchodzenia się z paliwem. NIE przechowuj paliwa ani innych materiałów łatwopalnych w pobliżu.

Trzymaj gaśnicę pod ręką i bądź przygotowany na wypadek pożaru.

NIEBEZPIECZEŃSTWO

Nie należy napełniać zbiornika paliwa powyżej górnego poziomu. Przepelnicnie może spowodować awarię silnika lub uszkodzenie pochłaniacza dwutlenku węgla (jeśli jest w wyposażeniu) i utratę gwarancji.

NIGDY nie używaj środków czyszczących silnik lub gaźnik w zbiorniku paliwa, gdyż może to spowodować trwałe uszkodzenie.

Ważne jest, abyzapobiec tworzeniu się osadów z gumy w istotnych częściach układu paliwowego, takich jak gaźnik, filtr paliwa, przewód paliwowy. Ponadto ja wynika z doświadczenia, paliwa z domieszką alkoholu (zwane gazoholami, etanolami lub metanolami) mogą wiązać wilgoć, co prowadzi do oddzielania się i tworzenia kwasów podczas przechowywania.

Zakwaszone paliwo może uszkodzić układ paliwowy agregatu prądotwórczego podczas przechowywania. Należy zapoznać się z instrukcjami podanymi w rozdziale "Przechowywanie".

Mieszanki benzyny z alkoholem: dopuszczalne jest stosowanie paliwa o zawartości do 10% alkoholu i 90% benzyny bezołowiowej. Inne mieszanki benzyny z alkoholem nie są zatwierdzone.

Działanie starego, zużytego lub zanieczyszczonego paliwa nie podlega gwarancji.

UWAGA

Aby zminimalizować osadzanie się złogów w układzie paliwowym i zapewnić łatwy rozruch, nie należy używać starej benzyny.

UWAGA

Pozwól agregatowi prądotwórczemu ostygnąć przez co najmniej dwie minuty przed zdjęciem korka paliwa podczas dolewania paliwa.

Powoli odkręć korek paliwa, aby zmniejszyć ciśnienie w zbiorniku.

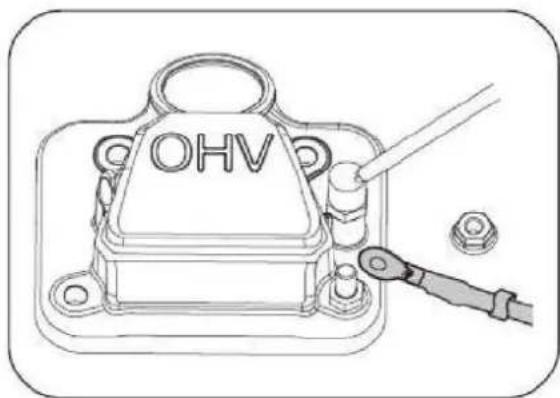

5 Wewnętrzne uziemienie akumulatora (Jeśli dotyczy)

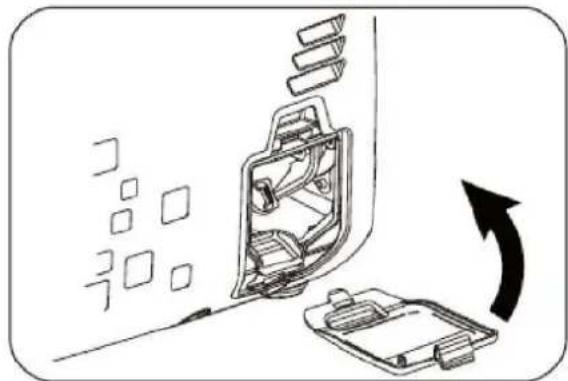

Usunąć płytę pokrywy. Za pomocą nakrętki M6 połączyć przewód uziemiający akumulatora z pokrywą głowicy cylindrów, aby wykonać uziemienie wewnętrznego akumulatora.

6 Urządzenia elektryczne

Przed uruchomieniem silnika należy odłączyć wszystkie urządzenia elektryczne od agregatu prądotwórczego i wyłączyć wyłącznik prądu zmiennego.

Agregat prądotwórczy może być trudny do uruchomienia z podłączonymi urządzeniami elektrycznymi.

Moc podłączonych urządzeń elektrycznych nie może przekraczać mocy maksymalnej agregatu prądotwórczego, moc specyficzna patrz karta parametrów dla odniesienia.

7 Uziemienie agregatu prądotwórczego

Agregat prądotwórczy musi być prawidłowo podłączony do odpowiedniego uziemienia. Zapobiega to porażeniu prądem elektrycznym w przypadku wystąpienia czynników zwarciowych w agregacie prądotwórczym lub w podłączonych urządzeniach elektrycznych, zwłaszcza gdy agregat wyposażony jest w koła.

Właściwe uziemienie pomaga również rozproszyć ładunki elektrostatyczne, które często gromadzą się w nieuziemionych urządzeniach.

NIEBEZPIECZEŃSTWO

Porażenie prądem elektrycznym

Nieuziemienie agregatu prądotwórczego może spowodować porażenie prądem.

Na agregacie prądotwórczym umieszczono zacisk uziemienia. W celu zdalnego uziemienia nalczy podłączyć odcinek grubego (4mm2) drutu miedzianego pomiędzy zaciskiem uziemienia agregatu a miedzianyn prętem wbitym w ziemię.

Lokalne przepisy elektryczne mogą również wymagać odpowiedniego uziemienia urządzenia. Zdecydowanie zalecamy skonsultowanie się z wykwalifikowanym elektrykiem w sprawie wymagań dotyczących uziemienia w danym miejscu.

2. Uruchamianie agregatu prądotwórczeg

Przeprowadzić kontrolę działania i usunąć wszystkie obciążenia.

(Jeśli dotyczy)

Obróć pokrętło odpowietrzania do pozycji "WŁ", gdy silnik pracuje, aby upcwnić się, że paliwo przepływa.

Ustawić przełącznik dwa w jednym na pozycję "PRACA"

Ustawić przełącznik oszczędzania energii w pozycji "WŁ". (Wskazówka: Proszę ustawić przełącznik oszczędzania energii w pozycji "WYL", gdy potrzebuje dużego prądu rozruchowego).

(Nadaje się do rozruchu ręcznego) Wyciągnij dźwignię ssania, aby zamknąć zawór ssania.

Ustawienie ssania przy rozruchu może się różnić w zależności od temperatury i innych czynników. W przypadku ponownego uruchomienia ciepłego silnika nie ma potrzeby wyciągania dźwigni ssania.

Uruchomienie ręczne

Rozruch ręczny:

UWAGA

Przed rozpoczęciem pracy należy sprawdzić linkę. Jeśli linka jest postrzepiona, należy ją natychmiast wymienić u lokalnego autoryzowanego sprzedawcy.

Podczas uruchamiania silnika należy chwycić za uchwyt rozrusznika ręcznego i pociągnąć powoli, aż do wyczucia oporu. Następnie pociągnąć gwałtownie, aby uruchomić silnik. Podczas szarpania należy mocno chwycić za uchwyt do przenoszenia, aby uniknąć przewrócenia się agregatu prądotwórczego.

Gwałtowne zwinięcie linki rozrusznika może pociągnąć rękę i ramię w kierunku silnika.

Niezamierzone uruchomienie może skutkować zaplątaniem, urazową amputacją lub skalczeniem, złamaniem kości, pęknięciem, stłuczeniem lub zwichnięciem.

OSTRZEŻENIE

Rozruch silnika nie może trwać dłużej niż 15 minut. Jeśli nie uda się uruchomić silnika, przed ponownym uruchomicniem należy pozostawić rozrusznik do ostygnięcia przez jedną minutę. Niezastosowanie się do tej zasady spowoduje uszkodzenie rozrusznika.

UWAGA

Jeśli silnik nie uruchamia się po 3 próbach lub gaśnie po uruchomieniu, należy sprawdzić i upewnić się, ż agregat prądotwórczy jest ustawiony na poziomej powierzchni i że jest odpo wiednia ilość oleju silnikowego.

Jeśli silnik jest wyposażony w alarm oleju silnikowego, możliwe jest uniemożliwienie uruchomienia silnika, gdy poziom oleju silnikowego w skrzyni korbowej jest niższy niż minimalny.

Podczas docicrania nalczy rutynowo sprawdzać olcji silnikowy. Zalecany okres konserwacji opisano w rozdziale dotyczącym konserwacji.

Po pomyślnym uruchomieniu silnika i zwiększeniu temperatury, naciśnij dźwignię ssania, aby otworzyć zawór ssania. Jeśli silnik pracuje niestabilnie (występują drgania), przesuń dźwignię ssania do pozycji półotwartej. Następnie przesuń ją do pozycji pełnego otwarcia, gdy silnik pracuje stabilnie.

Jeśli silnik jest w ciepły, po ponownym uruchomieniu silnika należy zamknąć ssanie.

rozruch elektryczny

(Jeśli dotyczy)

Nacisnąć przełącznik silnika i zwolnić go po uruchomieniu silnika.

Jeśli rozrusznik nie może uruchomić silnika, należy zwolnić przycisk włącznika. Nie próbuj ponownie uruchamiać silnika przed ustaleniem przyczyny (przyczyn). Modyfikacja lub użycie innego akumulatora do uruchomienia silnika jest zabronione. Jeżeli prędkość obrotowa silnika zostanie zwiększona do prędkości przekraczającej prędkość rozrusznika, ale silnik nie będzie pracował (nie uda się go uruchomić), to przed ponownym uruchomieniem należy go całkowicie wyłączyć. Jeżeli po rozpoczęciu automatycznego obracania się koła zamachowego rozrusznik jest nadał włączony, to może dojść do kolizji pomiędzy zewnętrznym kołem zamachowym a zębatkami rozrusznika, co może spowodować uszkodzenie rozrusznika.

OSTRZEŻENIE

Gdy akumulator rozruchowy agregatu prądotwórczego ma niskie napięcie i nie działa rozruch ciągły, proszę upewnić się, że korek paliwa jest we właściwej pozycji. Proszę spróbować uruchomić ssanie zgodnie z poniższym schematem. Spowoduje to dodanie większej ilości paliwa do silnika, aby pomóc w uruchomieniu agregatu, gdy akumulator ma niskie napięcie i nie jest w stanie automatycznie uruchomić ssania.

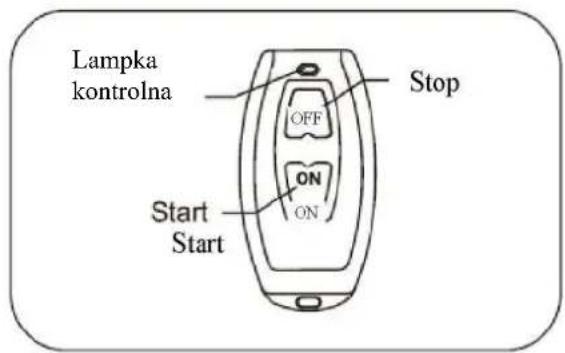

Bezprzewodowe zdalne sterowanie

(Jeśli dotyczy)

Obsługa

1. Włączyć przełącznik zdalnego sterowania.
2. Naciśnij przycisk START i przytrzymaj przez ponac 0,3s w celu uruchomienia.

Wskazówka: Czasami agregat może podjąć kilka prób uruchomienia w niskich temperaturach. Jeśli urządzenie nie uruchomi się w ciągu pierwszych 10 sekund, należy odczekać 30 sekund przed ponowną próba.

Jeśli silnik obraca się nieznacznie, a następnie zatrzymuje się po naciśnięciu przycisku Start, może to oznaczać niski poziom naładowania akumulatora. Naładować akumulator przed rozpoczęciem pracy lub uruchomić za pomocą rozrusznika ręcznego.

Po wykonaniu wszystkich powyższych operacji można normalnie obciążyć silnik.

Zabrania się uruchamiania lub wyłączania agregatu prądotwórczego, gdy zacisk wyjściowy agregatu jest podłączony do urządzenia elektrycznego, a urządzenie elektryczne jest w stanie "WŁ".

3. Podłączenie do urządzeń elektrycznych

Wskazówka:

1. Przed użyciem sprawdź, czy przewód zasilający nie jest uszkodzony. Istnieje ryzyko porażenia prądem elektrycznym w wyniku zgnieccenia, przecięcia lub uszkodzenia termicznego.
2. Upcwnij się, że agregat prądotwórczy został prawidłowo uziemiony. Jeśli urządzenia elektryczne wymagają uziemienia, agregat prądotwórczy musi być uziemiony.
3. Pozwól, aby po uruchomieniu silnik ustabilizowa się i rozgrzał przez kilka minut.
4. Upewnić się, że urządzenia elektryczne są w pozycj "WYL".

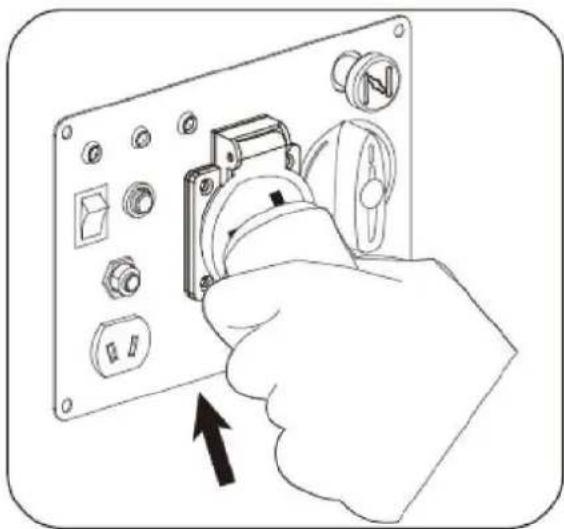

5. Podłączyć i uruchomić urządzenia elektryczne.
6. Wyłączyć wszystkie urządzenia elektryczne i odłączyć je od agregatu pradotwórczego.
7. Jeżeli agregat prądotwórczy zasila kilka odbiorników lub urządzeń elektrycznych, to najpiery uruchomić najmniejszy, a najwiekszy ostatni.

NIEBEZPIECZEŃSTWO

PORAŻENIE PRADEM ELEKTRYCZNYM

Aby zmniejszyć ryzyko porażenia prądem, NIE używaj przewodów elektrycznych, które są zużyte, postrzepione, nieosłonięte lub uszkodzone w inny sposób.

NIE WOLNO dotykać nieosłoniętych przewodów lub gniazdek.

NIE WOLNO obshugiwać agregatu prądotwórczego lub przewodów elektrycznych stojąc w wodzie, będąc boso lub gdy ręce lub stopy są mokre.

Obciążenie

OSTRZEŻENIE

Nie wolno przeciązać agregatu prądotwórczego.

Przekroczenie mocy agregatu prądotwórczego może spowodować uszkodzenie agregatu i/lub podłączonych do niego urządzeń elektrycznych.

Musisz upewnić się, że agregat prądotwórczy może dostarczyć wystarczającą ilość watów znamionowych (roboczych) i (rozruchowych) dla urządzeń elektrycznych w tym samym czasie.

Wykonaj poniższe proste kroki, aby obliczyć waty bieżące i rozruchowe niezbędne dla swoich potrzeb.

Policz urządzenia elektryczne, które będziesz zasilał

a. Policz urządzenia elektryczne, które będziesz zasilał w tym samym czasie.

b. Ilość mocy, której potrzebujesz do zasilania urządzeń, to łączna moc znamionowa (rozruchowa) tych urządzeń.

c. Moc rozruchowa to moc potrzebna na krótko przy uruchamianiu urządzeń elektrycznych Ponieważ nie wszystkie urządzenia startują w tyr samym czasie, moc rozruchową można oszacował na podstawie maksymalnej mocy wszystkich urządzeń plus całkowitej mocy policzonej w kroku b.

OSTRZEŻENIE

W przypadku, gdy agregat prądotwórczy jest wykorzystywany głównie jako rezerwowy, konieczne jest wyposażenie go w zabezpieczenie lub wyłącznik w celu odizolowania go od sieci elektrycznej. Brak odizolowania agregatu prądotwórczego od sieci energetycznej może spowodować obrażenia lub śmierć pracowników zakładu energetycznego oraz uszkodzenie agregatu w wyniku cofnięcia się energii elektrycznej.

Tabela referencyjna mocy

Urządzenia elektryczne Moc		współczynnika (W)	Mocstartowa(W)
	TV 27"	80 100
	Lampaenergooszczędna	5-50 5-50
	Kuchenkaelektryczna	1000 1000
	Komputer 250 250
	Wentylatorelektryczny	50 100
	Pralka	250 500
	Lodówka 50	300
	Klimatyzator	1600 3200
Narzędziaelektryczne	Młotpneumatyczny	1000 1500
	Młot udarowy	3000 6000
	Pompa wodna 2	200 5000
	Spawarkaelektryczna	5000	7500
	Sprężarkapowietrza	5000 10000

4. Zatrzymywanie agregatu

1

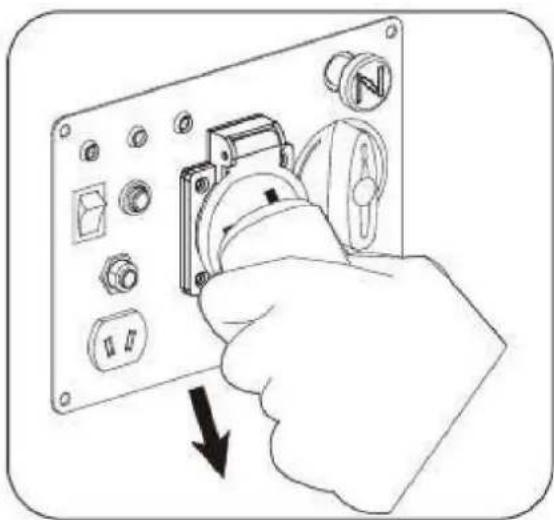

Odłączyć wszystkie urządzenia elektryczne od panelu agregatu prądotwórczego.

NIGDY nie zatrzymuj silnika z podłączonymi i pracującymi urządzeniami elektrycznymi.

2

(Dotyczy pilota bezprzewodowego)

Naciśnij przycisk STOP wielokrotnic przez 2-3 sekundy, aby zatrzymać pracę agregatu.

Wskazówka: Wymień akumulator, gdy odległość sterowania jest niewystarczająca, i/lub gdy lampka kontrolna na pilocie nie działa. Więcej informacji znajduje się w części dotyczącej konserwacji.

Wskazówka: Jeśli agregat nie będzie używany przez ponad 2 tygodnie, proszę przekręcić pokrętło do pozycji "WYL", w przeciwnym razie akumulator zostanie rozładowany i nie będzie można uruchomić agregatu.

3

Ustawić przełącznik oszczędzania energii w pozycji "WŁ".

Pozostawić agregat prądotwórczy na kilka minut bez obciążenia w celu ustabilizowania temperatury wewnętrznej silnika i agregatu.

5

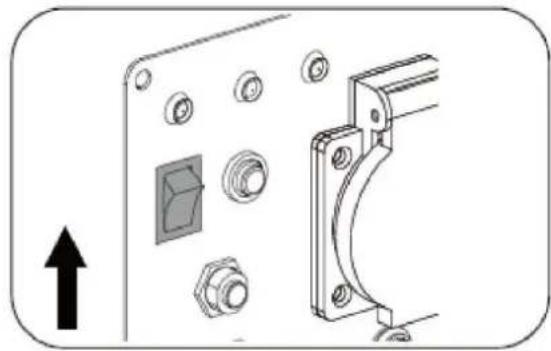

Ustawić przełącznik na pozycję "WYŁ".

Przed podłączeniem agregatu prądotwórczego do innych agregatów należy upewnić się, że jest on w dobrym stanie technicznym. Całkowita moc urządzeń elektrycznych nie powinna przekraczać mocy znamionowej agregatu prądotwórczego.

Po uruchomieniu silnika elektrycznego, zapali się wskaźnik przeciążenia (czerwony) i normalnie zgaśnie w ciągu 4 sekund. Jeśli nie można zatrzymać silnika, należy skontaktować się z lokalnym sprzedawcą.

Podczas pracy równoległej wyłączniki energooszczędne agregatów prądotwórczych powinny znajdować się w tej samej pozycji.

2

Uruchom silnik w odpowiedniej kolejności i upewnij się, że wskaźnik pracy (zielony) jest normalny.

3

Podłączyć wtyczkę urządzeń elektrycznych do gniazda AC zestawu równoległego.

4

Uruchomić urządzenia elektryczne.

UWAGA

Przy zbyt dużym obciążeniu wskaźnik przeciążenia (czerwony) miga w sposób ciągły, co może doprowadzić do uszkodzenia agregatu prądotwórczego.

Przy niewielkim przeciążeniu wskaźnik przeciążenia (czerwony) świeci się w sposób ciągły, może to skrócić żywotność agregatu prądotwórczego.

Podczas pracy ciągłej agregatu prądotwórczego moc nie może przekroczyć mocy znamionowej agregatu.

Całkowita moc urządzeń elektrycznych nie może przekraczać mocy znamionowej agregatu prądotwórczego. Producenci urzą dzeń elektrycznych lub narzędzi zawsze podają moc znamionową podobnych modeli lub numer seryjny.

1

Połącz równolegle jeden agregat prądotwórczy z innym agregatem (agregatami). Do wykonania połączenia równoległego należy użyć zestawu równoległego (zestaw równoległy należy zakupić oddzielnie).

IV. Konserwacja

Operator jest odpowiedzialny za terminowe wykonywanie wszystkich zaplanowanych czynności konserwacyjnych. Należy usunąć wszelkie problemy przed uruchomieniem agregatu prądotwórczego. Należy zawsze stosować się do zaleceń i harmonogramów przeglądów i konserwacji zawartych w niniejszej instrukcii.

OSTRZEŻENIE

Nieprawidłowa konserwacja lub nie usunięcie problemu przed rozpoczęciem eksploatacji może spowodować nieprawidłowe działanie i doprowadzić do uszkodzenia mienia, poważnych obrażeń lub ŚMIERCI.

Niewłaściwa konserwacja powoduje utratę gwarancji.

NIEBEZPIECZEŃSTWO

Przypadkowe uruchomienie może spowodować poważne obrażenia lub śmierć. Przed rozpoczęciem prac serwisowych należy zdjąć osłonę świecy zapłonowej i uziemić agregat prądotwórczy.

UWAGA

Wkład filtra może zawierać WWA, WWA są szkodliwc dla zdrowia. Podczas konserwacji filtra powietrza należy nosić rękawice ochronne.

1. Harmonogram konserwacji

Zatrzymać agregat prądotwórczy, odłączyć wszystkie urządzenia elektryczne i akumulator (jeśli jest na wyposażeniu), oraz całkowicie ostudzić agregat.

Agregat prądotwórczy należy ustawić w czystym, suchym i płaskim miejscu, aby nie doszło do wypadku podczas jego obsługi. Ustaw koło w pozycji blokującej, aby zapobiec przypadkowemu przemieszczaniu się agregatu prądotwórczego. Przestrzegaj okresów konserwacji podanych w poniższej tabeli. Agregat prądotwórczy należy serwisować częściej, gdy pracuje w niekorzystnych czynnikach.

W sprawie konserwacji agregatu prądotwórczego lub silnika należy skontaktować się z lokalnym autoryzowanym sprzedawcą.

		Kazdorazo wo przed użyciem	Pierwszy miesiąc lub co 10 godzin2	Co trzy miesiące lub 50 godzin2	Co sześć miesięcy lub 100 godzin2	Co rok lub co 300 godzin2
Olej silnikowy Sprawdzić		V
		Wymienić		V		V
Filtr powietrza Sprawdzić		V
		Czyszczenie			V^3
Świeca zapłonowa Sprawdzić i wyregulować					V
		Wymiana				V
Iskrownik1	Czyszczenie				V
Prędkość obrotowa na biegu jałowym	Sprawdzić i wyregulować					4
Luz zaworowy Sprawdzić i wyregulować						4
Pochłaniacz sadzy1	Sprawdzić	Co dwa lata4
Rurka olejowa1 Sprawdzić		Co dwa lata4
Przewód olejowy Sprawdzić		Co dwa lata4

^1 Obowiązujące typy (Jeśli są dostępne).
^2 Przed każdym sezonem i po nim (w zależności od tego, co nastąpi wcześniej).
^3 Serwisować częściej w ciężkich, zakurzonych, brudnych warunkach.
^4 Do wykonania przez świadomych, doświadczonych właścicieli lub autoryzowanego sprzedawcę.

2. Konserwacja agregatu prądotwórczego

Do czyszczenia zewnętrznych powierzchni agregatu prądotwórczego należy używać wilgotnej szmatki.

Użyj miękkiej szczotki do czyszczenia brudu i oleju.

Użyj kompresora powietrza (25 PSI), aby usunąć brud i zanieczyszczenia z agregatu prądotwórczego.

Sprawdź wszystkie otwory wentylacyjne i szczeliny chłodzące, aby upewnić się, że są czyste i drożne.

OSTRZEŻENIE

Do czyszczenia agregatu prądotwórczego NIE WOLNO używać wody. Woda może dostać się do agregatu przez szczeliny chłodzące i uszkodzić uzwojenia agregatu prądotwórczego.

OSTRZEŻENIE

Zabronione jest manipulowanie agregatem w jakikołwiek z powyższych sposobów. Nie wolno manipulować przy prędkości obrotowej falownika. Agregat jest ustawiony fabrycznie na prawidłową częstotliwość i napięcie znamionowe. Manipulowanie ustawieniami fabrycznymi falownika bez autoryzacji spowoduje utratę gwarancji na produkt.

3. Konserwacja silnika

Olej silnikowy

Używaj wyłącznie oleju do silników czterosuwowych o klasie SJ, SL lub równoważnej, które są zgodne z normą API lub wyższej.

Sprawdź etykietę API na butelce oleju lub innym pojemniku i upewnij się, że na etykiecie znajdują się litery "SJ, SL" lub równoważna klasa.

Olej SAE 10W- 30 jest zalecany do ogólnego stosowania we wszystkich temperaturach. Inne lepkości przedstawione w tabeli mogą być stosowane, gdy średnia temperatura w danym rejonic mieści się w podanym zakresie.

Temperatura otoczenia

Ilość oleju (znamionowa):

Patrz parametry

Dolać oleju

a. Umieść silnik na równej powierzchni.
b. Zdejmij pokrywę filtra powietrza i wyjmij bagnet, wytrzyj je do czysta

c. Dolać zalecanego oleju do górnego poziomu.

d. Całkowicie dokręć bagnet i ponownie zamontuj pokrywę filtra powietrza.

UWAGA

Kontrola poziomu oleju

Ponownie zamontować bagnet w otworze; oprzeć na szyjce wlewu oleju.

NIE wkręcać korka w otwór.

e. Zużyty olej należy oddać do utylizacji w zatwierdzonym zakładzie utylizacji odpadów.

UWAGA

Wymieniaj olej, gdy silnik jest ciepły. Temperatura oleju może osiągnąć nawet 140°C, dlatego podczas wymiany oleju należy zachować ostrożność, aby zapobiec poparzeniom.

a. Umieść maszynę na równej powierzchni, która jest o 300 mm wyższa od podłoża.

b. Zdejmij pokrywę.

c. Umieść pojemnik na zużyty olcj na ziemi. d. Wyjmij bagnet olejowy i przechyl maszynę, aby włać olej.

e. Dolej zalecany olej do górnego limitu.

f. Całkowicie dokręć bagnet.

g. Zużytego oleju należy pozbyć się w odpowiedni sposób w zatwierdzonym zakładzie utylizacji odpadów.

h. Ponownie zamontuj pokrywę.

OSTRZEŻENIE

Silnik nie jest fabrycznie napełniony olejem.

Jakakolwiek eksploatacja przed jego prawidłowym napełnieniem zalecanym rodzajem i ilością oleju może spowodować uszkodzenie silnika i utratę gwarancji.

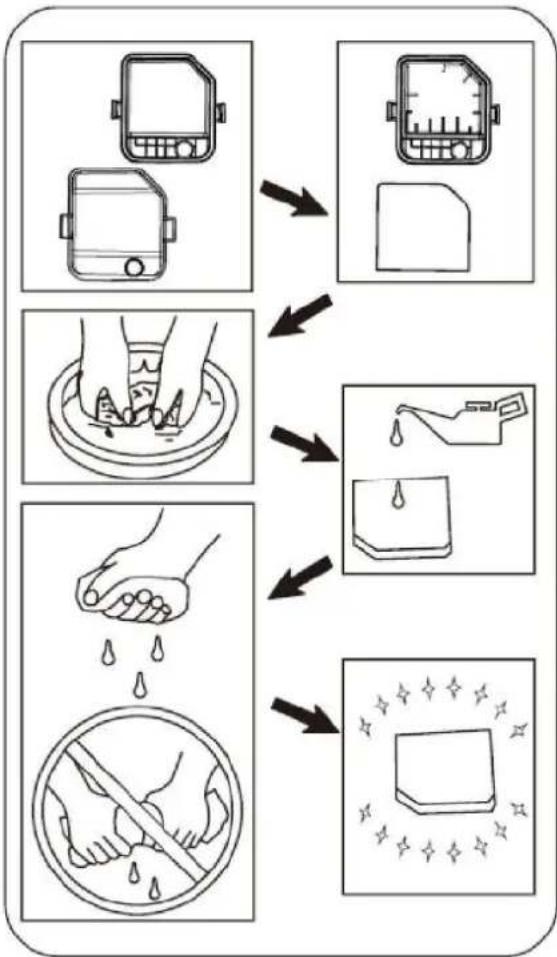

Filtr powietrza

a. Zdejmij pokrywę.
b. Poluzuj zacisk mocujący filtr i zdejmij pokrywę filtra powietrza.
c. Wyjmij wkład filtra piankowego.
d. Umyj w płynnym detergencie i ciepłej wodzie.
e. Dokładnie wycisnąć do sucha w czystej szmatce.

f. Namoczyć w czystym oleju silnikowym.
g. Wycisnąć w czystej chłonnej szmatce, aby usunąć cały nadmiar oleju.
h. Zamontuj wkład filtra na jednostce filtrującej
i. Zamontuj zacisk mocujący filtr.
j. Ponownie zamontować pokrywę zewnętrzna.

NIE WOLNO uruchamiać silnika bez filtra powietrza, gdyż może to spowodować poważne niebezpieczeństwo.

Świeca zapłonowa

a. Oczyć wszelkie zanieczyszczenia z kapturka świecy zapłonowej i podstawy świecy zapłonowej.
b. Zdejmij kapturek świecy zapłonowej.
c. Używając klucza nasadowego poluzować i wyjąć świece zapłonową.
d. Sprawdź świecę zapłonową i podkładkę pod świecę zapłonową, jeśli była złamana lub zużyta, wymień na nową. Wyczyść świecę zapłonową szczotką drucianą, jeśli zostanie ponownie użyta.

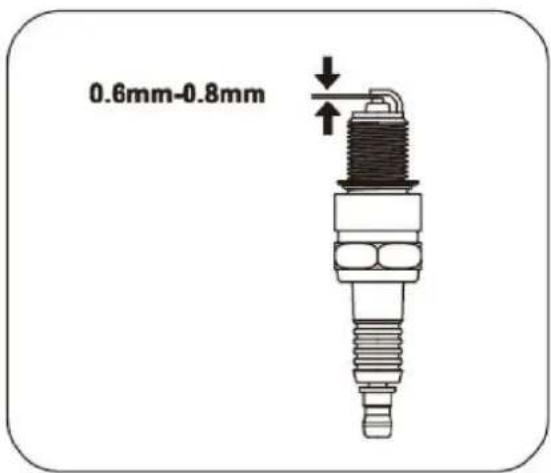

e. Sprawdź szczelinę świecy zapłonowej. Ostrożnie wygnij elektrodę boczną, aby wyregulować szczelinę, jeśli to konieczne.

Szczelina świecy zapłonowej: 0,6mm-0,8mm

f. Ostrożnie wkręcić ręcznie świecę do silnika.
g. Po osadzeniu świecy zapłonowej użyj klucza do świecie zapłonowych, aby ją dokręcić.

Moment dokręcenia świecy zapłonowej: 15-20 N.m

h. Zamocuj kapturek na świecy i podłącz przewód do świecy.

OSTRZEŻENIE

Należy stosować wyłącznie zalecane świece zapłonowe lub ich odpowiedniki. NIE używaj świec zapłonowych o niewłaściwym zakresie temperatur.

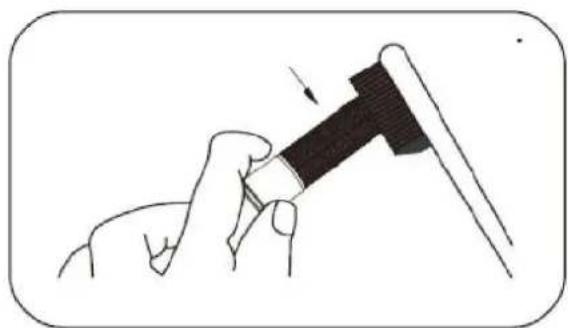

Iskrownik

(Dotyczy niektórych typów)

a. Pozwól agregatowi prądotwórczemu całkowicie ostygnąć przed przystąpieniem do serwisowania iskrownika.
b. Najpierw zdjąć osłonę tłumika.
c. Zdjąć ekran iskrownika.
d. Ostrożnie usunąć osady węgla z ekranu iskrownika za pomocą szczotki drucianej.
e. Wymień iskrownik, jeśli jest uszkodzony.
f. Ponownie zamontować iskrownik w tłumiku i ponownie zamontować osłonę tłumika.

V. Rozwiązywanie problemów

	Problem	Rozwiązanie
Agregat prądotwórczy nie uruchamia się	Przełącznik jest ustawiony w pozycji "OFF"	Ustawić przełącznik na pozycję "RUN/PRACA".
	Brak paliwa.	Napełnij zbiornik paliwa zgodnie z instrukcjami zawartymi w niniejszej instrukcji.
	Brak oleju silnikowego. Sprawdź poziom oleju. Ten silnik jest wyposażony w czujnik niskiego poziomu oleju. Silnik nie może zostać uruchomiony, jeśli poziom oleju nie przekracza zalecanej dolnej granicy.
	Brak zapłonu.	Zdejmij kapturek świecy zapłonowej. Oczyć wszelki zabrudzenia wokół podstawy świeccy, a następnie wyjmij świecę zapłonową. Zamontować świecę zapłonową. Ustaw przełącznik w pozycji "RUN/PRACA". Uziemić elektrodę do dowolnej masy silnika, pociągnąć za rozrusznik, aby zobaczyć, czy iskry przeskakują przez szczelinę. Jeśli nie ma iskry, należy wymicnić świecę. Zainstaluj ponownie świecę i uruchom silnik zgodnie z instrukcjami zawartymi w niniejszej instrukcji. W razie potrzeby należy skonsultować się z działem obsługi klienta.
	Świcca zapłonowa jest zalana.	Wyjąć świecę zapłonową i wytrzeć paliwo.
	Agregat prądotwórczy gaśnie po pewnym czasie pracy.	Obróć pokrętło wentylacji na korku zbiornika paliwa do pozycji "ON"; Sprawdź poziom paliwa i oleju. W razie potrzeby uzupełnić.
Agregat prądotwórczy nie ma mocy	Zadziałanie wyłącznika	Zresetować wyłączniki automatyczne.
	Nicodpowiedni zestaw kabli lub przedłużaczy.	Sprawdź możliwości zestawów kablowych lub przedłużaczy w sekcji kontrole; rozmiar kabla w niniejszej instrukcji. W razie potrzeby skonsultować się z działem obsługi klienta.

VI. Przechowywanie i transport

Przechowywanie

Agregat prądotwórczy należy uruchamiać co najmniej raz na 2 tygodnie i pozwolić mu pracować przez co najmniej 20 minut. Jeśli agregat prądotwórczy będzie wyłączony z eksploatacji przez 2 miesiące lub dłużej, należy postępować zgodnie z poniższymi instrukcjami..

1. Agregat należy przechowywać w czystym, suchym miejscu, z dala od bezpośrednicgo światła słonecznego.

Transport

Podczas transportu agregatu lub krótkotrwałego przechowywania, agregat powinien znajdować się w normalnej pozycji roboczej, aby zapobiec wyciekowi paliwa. Przełącznik powinien być w pozycji "stop", a pokrętło korka paliwa powinno być obróconc do pozycji "OFF".

NIEBEZPIECZENSTWO

Pożar lub wybuch

Benzyna jest wysoce łatwopalna i bardzo wybuchowa. Opróżnić zbiornik paliwa i zamknąć zawór paliwa przed przechowywaniem lub transportem agregatu prądotwórczego.

1. Pozwól, aby agregat prądotwórczy całkowicie ostygł przed przechowywaniem.
2. Wyczyść agregat prądotwórczy zgodnie z instrukcjami zawartymi w rozdziale Konserwacja.
3. Spuść całkowicie paliwo ze zbiornika paliwa, przewodu paliwowego i gaźnika, aby zapobiec tworzeniu się osadu.
4. Przekręć kranik paliwa, aby odciąć paliwo.
5. Zdjąć osłonę. Odkręć bagnet oleju i lekko przechyl agregat, aby wylać olej.
6. Wykręć świecę zapłonową i wlej do cylindra około 15 ml świeżego oleju. Pociągnij lekko za rozrusznik, aby rozprowadzić olej i nasmarować cylinder. A następnie założ świecę zapłonową.

OSTRZEŻENIE

Podczas transportu:

Nie przepelniać zbiornika. Nie eksploatować agregatu prądotwórczego, gdy znajduje się on na pojeździc.

Zdjąć agregat prądotwórczy z pojazdu i używać go w dobrze wentylowanym miejscu. Przy umieszczaniu agregatu prądotwórczego na pojeździe należy unikać miejsc narażonych na bezpośrednie działanie promieni słonecznych. Jeśli agregat prądotwórczy zostanie pozostawiony w zamkniętym pojeździe przez wiele godzin, wysoka temperatura wewnątrz pojazdu może spowodować odparowanie paliwa, co może doprowadzić do wybuchu. Nie należy jeździć z agregatem prądotwórczym po nierównej drodze przez dłuższy czas. Jeśli musisz transportować agregat prądotwórczy po nierównej drodze, spuść z niego paliwo.

VII. Specyfikacja

1. Tabela parametrów technicznych

Cecchy		2200I
Parametr silnika	Model silnika	148F (E) D/P
	Rodzaj	OHV
	Pojemność (cm3)	79
	Układ zapłonowy	CDI
	Ilość oleju (L)	0.5
Parametry danej wersji	Częstotliwość (Hz)	50	60
	Napięcie (V)	230 110/120	/220
	Moc znamionowa(kW)	1.9
	Moc maksymalna(kW)	2.0
	Współczynnik mocy	1
	Stopićń izolacji F
	Pojemność zbiornika paliwa(L)	4
	Temperatura pracy(C)	-10-40
	Maksymalna wysokość położenia urządzenia (m)	1500
	Zmierzony poziom ciśnienia akustycznego(dB(A))	≤72
	Nicpewność pomiaru(dB(A))	≤1.5
	Gwarantowany poziom mocy akustycznej(dB(A))	≤93
	Waga netto(kg) 2200I:18.3

2. Schemat połączeń

rozruch ręczny

8.2 Utylizacja maszyny:

Odpady, które pochodzą z rozbiórki maszyny, muszą być utylizowane z poszanowaniem środowiska, bez zanieczyszczania gleby, powietrza i wody.

W każdym przypadku należy przestrzegać odpowiednich przepisów lokalnych.

Odpady pochodzące z rozbiórki maszyny są klasyfikowane jako odpady specjalne.

Dobra konsumpcyjne muszą być utylizowane zgodnie z następującymi zasadami:

- Zużyte akumulatory (jeśli występują) nie powinny być wyrzucane wraz ze zwykłymi odpadami, lecz powinny być dostarczane do odpowiednich centrów utylizacji.

- Olej: Oleje odpadowe, pozostałości olejowe i przedmioty impregnowane olejem należy usuwać poprzez punkty zbiórki i nie odprowadzać do kanalizacji miejskiej.

9. WARUNKI GWARANCJI

9.1 Uruchomienie, gwarancja i odpowiedzialność:

Agregat prądotwórczy składa się ze zmontowanego silnika i alternatora, a ich warunki gwarancji są określone przez odpowiednie firmy produkcyjne.

Firma C.G.M. Srl udziela gwarancji na własne produkty na okres 24 miesięcy od daty wystawienia faktury przez CGM, jeśli są one wykorzystywane wyłącznie do celów awaryjnych.

Zgodnie z powyższymi warunkami, firma C.G.M. Srl zobowiązuje się do bezpłatnej wymiany części, gdy w opinii jej lub jej upoważnionego przedstawiciela dana część ma wadę fabryczną lub według uznania firmy zostanie ona naprawiona we własnym zakresie lub w autoryzowanym punkcie sprzedaży. W każdym przypadku koszty robocizny związane z wymianą wadliwych części zawsze obciążają klienta.

Każda część, która zostanie wymieniona lub naprawiona w czasie trwania gwarancji, będzie objęta pozostałym okresem pierwotnej gwarancji.

Koszty zwykłej i nadzwyczajnej konserwacji obciążają klienta.

Utrata gwarancji następuje w następujących przypadkach:

- Gdy kupujący nie przestrzega umownych zobowiązań płatniczych

- Gdy produkt jest demontowany, naprawiany lub modyfikowany przez osoby spoza personelu CGM Gruppi Elettrogeni srl

-Gdy agregat prądotwórczy jest używany w sposób niedbały lub niestaranny (błędy w obsłudze, przepięcia, nieodpowiednia konserwacja, nieprzestrzeganie obowiązujących przepisów itp.)

- W przypadku użytkowania w trybie ciągłym powyżej 300 godzin w ciągu roku Niniejsza gwarancja nie obejmuje pogorszenia stanu technicznego spowodowanego zużyciem.

Odpowiedzialność CGM Gruppi Elettrogeni srl jest ściśle ograniczona do dostawy części zamiennych i naprawy części wadliwych; tym samym wyłącza się wszelką inną odpowiedzialność i zobowiązania z tytułu innych wydatków, szkód i strat bezpośrednich wynikających z użytkowania lub niemożności użytkowania agregatów prądotwórczych, zarówno całkowitego, jak i częściowego.

Wszelkie czynniki gwarancyjne, które różnią się od tych wymienionych powyżej, muszą być określone w formie pisemnej.

Niniejsze warunki gwarancji tracą ważność, jeśli podczas realizacji zamówienia zostaną określone inne warunki.

Dystrybucja i autoryzowany serwis na terenie POLSKI

Bottari Polska sp. z o.o.

Ul. Długa 7

96-325 Radziejowice Parcel

www.bottari.pl

W przypadku pytań lub problemów prosimy o kontakt z naszym serwisem:

www.bottari.pl

[e-mail]

tel. [phone]

Formularz zgłoszeniowy / kontaktowy www.bottari.pl/reklamacje-czesci-zamienne
