Typ produktu	Skuter elektryczny
Marka	XRIDER
Model	XR00M10Light+
Wymiary (długość x szerokość x wysokość)	1100 x 450 x 1100 mm
Waga	12 kg
Maksymalne obciążenie	100 kg
Typ baterii	Litowo-jonowa, 36 V / 7,5 Ah
Czas ładowania	4-6 godzin
Zasięg	25-30 km
Maksymalna prędkość	25 km/h
Silnik	Bezszczotkowy, 250 W
Rodzaj hamulców	Hamulec bębnowy (tył)
Opony	8 cali, pneumatyczne
Funkcje dodatkowe	Oświetlenie LED, wyświetlacz LCD, tempomat, składana rama
Bezpieczeństwo	Blokada kierownicy, odblaski, hamulec bezpieczeństwa
Konserwacja i czyszczenie	Czyścić wilgotną szmatką, unikać wody i detergentów
Wybrane części zamienne	Bateria, ładowarka, opony, klamki hamulca
Gwarancja	12 miesięcy

Często zadawane pytania - XR00M10Light+ XRIDER

Jak naładować baterię w XRIDER XR00M10Light+?

Podłącz ładowarkę do portu ładowania na skuterze, a następnie do gniazdka elektrycznego. Pełne ładowanie trwa 4-6 godzin. Nie pozostawiaj ładowarki podłączonej na dłużej niż 8 godzin.

Jaka jest maksymalna prędkość skutera?

Maksymalna prędkość wynosi 25 km/h zgodnie z przepisami dla skuterów elektrycznych.

Jaki zasięg ma skuter XR00M10Light+?

Zasięg wynosi około 25-30 km przy pełnym naładowaniu, w zależności od warunków jazdy i wagi użytkownika.

Jak dbać o opony w skuterze XRIDER?

Regularnie sprawdzaj ciśnienie w oponach (zalecane 2,5-3,0 bara). Wymieniaj opony przy widocznym zużyciu bieżnika. Unikaj ostrych przedmiotów na drodze.

Czy skuter XR00M10Light+ jest składany?

Tak, skuter posiada składaną ramę, co ułatwia przechowywanie i transport.

Jakie są wymagania dotyczące wagi użytkownika?

Maksymalne obciążenie wynosi 100 kg. Nie przekraczaj tej wagi, aby zapewnić bezpieczeństwo i wydajność.

Czy skuter ma gwarancję?

Tak, skuter XRIDER XR00M10Light+ objęty jest 12-miesięczną gwarancją na wady produkcyjne.

Jak czyścić skuter?

Używaj wilgotnej szmatki do czyszczenia ramy i elementów plastikowych. Unikaj myjek ciśnieniowych i agresywnych detergentów. Nie zanurzaj skutera w wodzie.

Co zrobić, gdy bateria się nie ładuje?

Sprawdź połączenie ładowarki, gniazdko i port ładowania. Jeśli problem nie ustąpi, skontaktuj się z serwisem. Nie próbuj samodzielnie otwierać baterii.

Jakie są funkcje wyświetlacza LCD?

Wyświetlacz pokazuje prędkość, poziom naładowania baterii, przebieg, tryb jazdy (eco/sport). Umożliwia także włączanie tempomatu.

INSTRUKCJA OBSŁUGI XR00M10Light+ XRIDER

• Przed pierwszym użyciem należy zapoznać się z instrukcją obsługi.
• Zawsze należy stosować sprzęt ochronny taki jak: kask ochronny, ochraniacze dłoni, nadgarstków, łokci i kolan Produktu nie powinny używać osoby poniżej 14 roku życia
• Maksymalna waga użytkownika to 120 kg.
• Nie należy jeździć hulajnogą pod wpływem alkoholu lub innych substancji.
• Podczas jazdy na hulajnodze może przebywać jena osoba
• Przed każdym użyciem zawsze należy: sprawdzić ciśnienie w oponach, upewnić się, że kierownica jest odpowiednio złożona i zabezpieczona.
• Unikaj nagłego ruszania/zatrzymywania się. Zawsze trzymaj obie stopy na hulajnodze.
• Nie należy przewozić żadnych przedmiotów, nie można ich przyczepiać do kierownicy, ponieważ może to poważnie wpłynąć na stabilność hulajnogi Zawsze zachowuj czujność i nigdy nie jedź blisko pieszych.
• Podczas zjeżdżania ze wzniesień należy utrzymywać niską prędkość.
• Nie używaj hulajnogi podczas ulewnego deszczu, ani na obłodzonych powierzchniach.

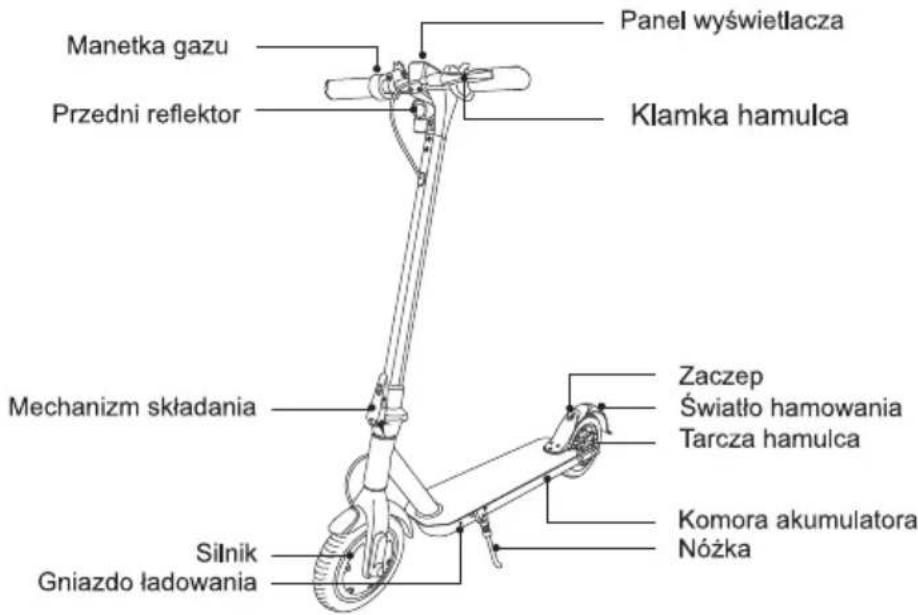

OGÓLNY OPIS MASZYNY

Służy do przemieszczania się osób

Opis zastosowania maszyny

Pojazd przeznaczony jest tylko dla jednej osoby. Pojazd przeznaczony jest do codziennego transportu osobistego. Nie nadaje się do sportów ekstremalnych oraz ryzykownej jazdy. Nie wolno poruszać się po jezdniach publicznych. Można jeździć tylko po miejscach określonych przez lokalne prawo.

SPECYFIKACJA CZĘŚCI ZAMIENNYCH DOSTĘPNYCH DLA UŻYTKOWNIKA

Opony, dętki

Silnik koła

Bateria

ŁADOWANIE AKUMULATORA I OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA

• Hulajnoga jest wyposażona we wbudowany akumulator.
- Unikaj narażania akumulatora na bardzo wysokie lub niskie temperatury.
Ekstremalne temperatury mogą uszkodzić akumulator zmniejszając jego pojemność i żywotność.

PL

• Ładowarkę podłączaj tylko wtedy, gdy napięcie sieciowe w gniazdku jest zgodne z danymi podanymi na tabliczce znamionowej.
• Produkt podłączaj wyłącznie do łatwo dostępnego gniazdka, aby w przypadku awarii móc szybko odłączyć go od zasilania.
• NIE używaj tego produktu jeśli ładowarka, kabel zasilający lub wtyczka są uszkodzone.
  • NIE dotykaj ładowarki mokrymi lub wilgotnymi rękami.
• NIE zanurzaj ładowarki, kabla zasilającego ani wtyczki w wodzie lub innych płynach, nie wystawiaj ich także na działanie wilgoci.
• NIE ciągnij zbyt mocno za kabel zasilający podczas odłączania. Może to zagrażać pożarem, uszkodzeniom ciała lub ładowarki.
• NIE otwieraj obudowy ładowarki. Naprawy muszą być wykonywane przez wykwalifikowanych specjalistów. Skontaktuj się z autoryzowanym serwisem. W przypadku nieautoryzowanych napraw, nieprawidłowego podłączenia lub nieprawidłowego użytkowania producent nie przyjmuje jakiejkolwiek odpowiedzialności, a roszczenia gwarancyjne wygasają.
  • NIE zostawiaj dzieci bez nadzoru w pobliżu tego produktu. Nie jest on zabawką.
  • NIGDY nie zostawiaj hulajnogi bez nadzoru podczas ładowania.
• Niezastosowanie się do ostrzeżeń i przepisów bezpieczeństwa może spowodować poważne obrażenia lub śmierć.

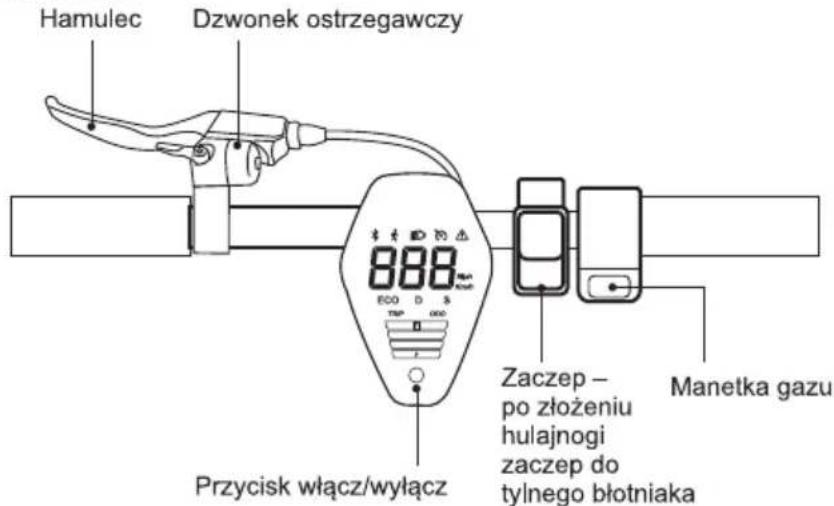

FUNKCJE

Pierwsze kroki

Bluetooth: Miganie oznacza, że urządzenie Bluetooth oczekuje na połączenie.

Brak migania oznacza, że połączenie Bluetooth zostało pomyślnie nawiązane

Prędkość

TRIP: Obecny przebieg ODO: Całkowity przebieg TRIP/ODO wyświetla się po zakończeniu jazdy, Naciśnij szybko 4 razy przycisk zasilania, aby przełączać się pomiędzy Trip i ODO

Tryb prędkości:

Tryb ECO (ECO)

(prędkość MAKS. 6 km/h),

Tryb DRIVE (D)

(prędkość MAKS. 15 km/h),

Tryb SPORT (S)

(prędkość MAKS. 20 km/h),

Poziom naładowania akumulatora

Przycisk włącz/wyłącz

Pierwsze kroki

• Naciśnij przycisk włącz/wyłącz znajdujący się na dole wyświetlacza, aby włączyć hulajnogę. Naciśnij i przytrzymaj przycisk włącz/wyłącz, aby wyłączyć hulajnogę.
• Po włączeniu hulajnogi, trzymając jedną stopę na hulajnodze, delikatnie naciśnij manetkę gazu, a drugą stopą popchnij hulajnogę do przodu. Gdy hulajnoga zacznie się poruszać, aktywuje się tryb elektryczny. UWAGA po wyłączeniu funkcji ZERO START w aplikacji hulajnoga nie potrzebuje odepchnięcia.
• Manetkę gazu można przesuwać w górę i w dół, aby kontrolować prędkość jazdy. Przytrzymanie manetki gazu przy tej samej prędkości przez ok. 10 sekund spowoduje automatyczne utrzymanie aktualnej prędkości bez konieczności trzymania palca lub kciuka na manetce gazu. Naciśnij ponownie manetkę gazu lub użyj hamulca, aby wyłączyć tę funkcję.
• Tryb prędkości - Gdy hulajnoga jest włączona, naciśnij dwukrotnie przycisk włącz/wyłącz, aby przełączać się pomiędzy trybami ECO, DRIVE i SPORT.
• Szybko naciśnij przycisk zasilania 4 razy, aby przełączać się pomiędzy Trip i ODO, Szybko naciśnij przycisk zasilania 3 razy, aby przełączać się pomiędzy jednostkami km/h i mph.
• Jeśli na ekranie pojawi się liczba 000, oznacza to, że hulajnoga została zablokowana za pomocą aplikacji. By móc korzystać z hulajnogi, należy otworzyć aplikację i ODBLOKOWAĆ hulajnogę z poziomu aplikacji
• Przedni reflektor - przy włączonej hulajnodze naciśnij jednokrotnie przycisk włącz/wyłącz, aby włączyć światło, i ponownie, aby je wyłączyć.

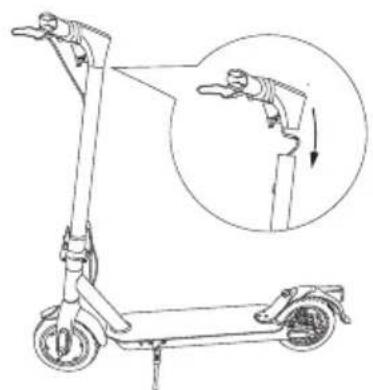

MONTAŻ

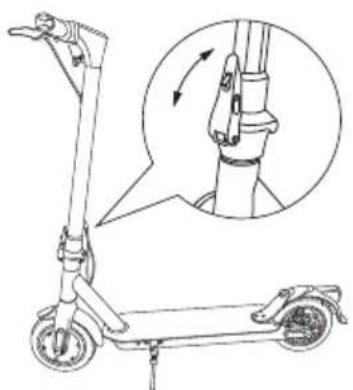

1 Podnieś sztycę kierownicy do pozycji pionowej i zapnij blokadę składania

1. Umieść kierownicę w sztycy kierownicy, upewnij się że wszystkie wtyczki są prawidłowo podłączone.

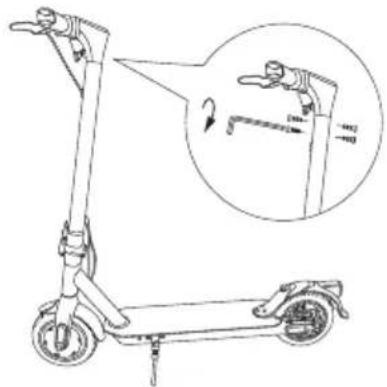

3) Użyj klucza imbusowego będącego częścią zestawu aby dokręcić śruby, blokując kierownicę na swoim miejscu.

4). Przetestuj włącznik

Otwórz zaślepkę portu ładowania i podłącz ładowarkę. Podczas ładowania na zasilaczu świeci się czerwona dioda LED. Po naładowaniu dioda LED zmieni kolor na zielony.

Ważne: Po zakończeniu ładowania pamiętaj o zamknięciu zaślepkę portu ładowania hulajnogi.

W przypadku, gdy urządzenie jest przechowywane bez użytkowania w okresie jesienno-zimowym, należy co 3-4 tygodnie sprawdzać poziom naładowania baterii i w razie potrzeby doładować go.

POBIERANIE APLIKACJI

Pobieranie aplikacji Nazwa Aplikacji: XRIDER

Aplikacje można pobrać z:

Google Play – dla systemu Android

App Store – dla systemu iOS

W aplikacji można między innymi:

Sprawdzić poziom naładowania akumulatora; Zablokować hulajnogę ( funkcja

antykradzieżowa); Włączyć/wyłączyć tempomat; Włączyć/wyłączyć funkcję ZERO START (Start z odepchnięciem)

UŻYTKOWANIE HULAJNOGI

Zawsze noś kask ochronny, ochraniacze dłoni, nadgarstków, łokci i kolan

1. Trzymając jedną stopę na hulajnodze, delikatnie naciśnij przycisk manetki gazu, a następnie drugą stopą powoli rozpocznij jazdę hulajnogą do przodu. UWAGA po wyłączeniu funkcji ZERO START w aplikacji hulajnoga nie potrzebuje odepchnięcia

3.Kiedy hulajnoga zacznie się poruszać,

położ obie stopy na hulajnodze,

użyj manetki gazu, aby kontrolować prędkość.

Napęd elektryczny uruchamia się,

gdy prędkość przekracza 5 km/h (3 mph).

1. Zwolnij manetkę gazu by zmniejszyć prędkość.

Użyj hamulca, aby się zatrzymać.

1. Zawsze należy zachować ostrożność podczas przechylania się na boki.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Całkowicie zbrojona jest jazdy podczas deszczu.

Lekko ugnij kolana, gdy jedziesz po nierównych lub wyboistych drogach.

Nie wieszaj toreb lub innych przedmiotów na kierownicy. Może to spowodować niestabilność hulajnogi.

Nie jedź po kałużach.

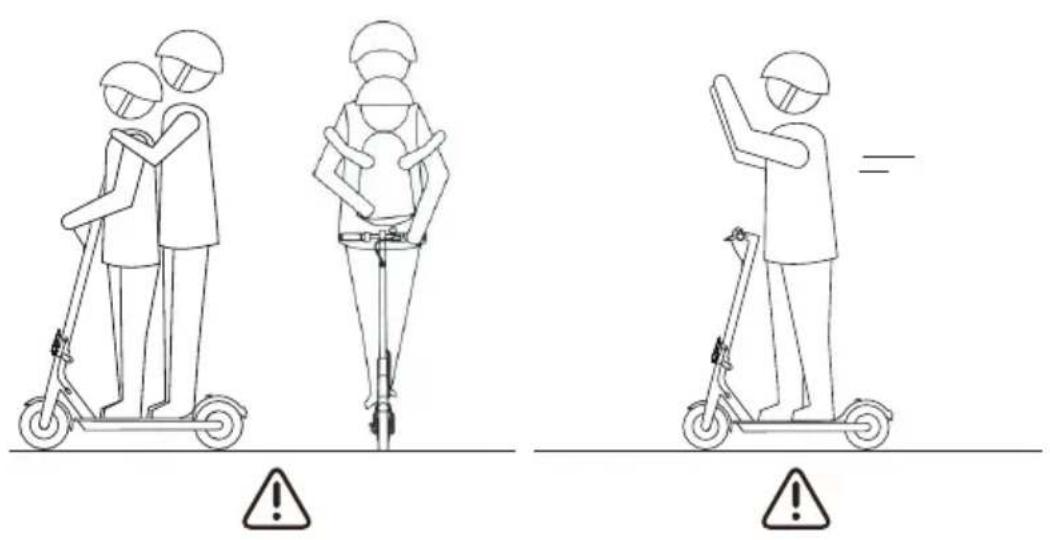

Do użytku jednoosobowego.

Nie pozwalaj, aby więcej niż jedna osoba

przebywała na hulajnodze

Zawsze trzymaj

obie ręce na kierownicy

Nie wykonuj niebezpiecznych manewrów.

Upewnij się, że hulajnoga jest wyłączona. Aby złożyć hulajnogę należy najpierw nacisnąć mały przycisk (1) i pociągnąć (2) zatrzask w celu zwolnienia blokady, Opuść trzon kierownicy. Użyj zaczepu blokującego kierownicy i zaczep go o zaczep znajdujący się na tylnym błotniku. Wykonaj procedurę odwrotnie, aby ustawić hulajnogę z powrotem w pozycji pionowej.

Transport

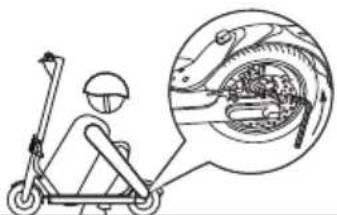

Jeśli hamulec jest zbyt napięty, użyj dostarczonego klucza imbusowego. Obrócić śrubę w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć napięcie hamulca, następnie skróć linkę do żądanej pozycji i dokręć ją ponownie za pomocą klucza imbusowego. Aby zwiększyć napięcie hamulca, należy wykonać tę operację w odwrotnej kolejności.

Czyszczenie i przechowywanie

• Do wycierania brudu i plam z hulajnogi używaj miękkiej, wilgotnej szmatki.
• Nie używaj rozpuszczalników chemicznych do czyszczenia hulajnogi.
• Nie używaj myjek ciśnieniowych na hulajnodze.
• Nie zostawiaj hulajnogi w miejscu, w którym może zamoknąć. Przechowuj ją w suchym miejscu.
• Nie narażaj hulajnogi na działanie wysokich i niskich temperatur. Istnieje możliwość przedłużenia gwarancji na akumulator o dodatkowe 12 miesięcy (dotyczy tylko urządzeń z licznikiem przebiegu ODO) po wykonaniu płatnego przeglądu akumulatora w Autoryzowanym Punkcie Serwisowym.

Warunki:

1. Przegląd musi być wykonany między 11 a 13 miesiącem od daty zakupu.
2. Przegląd baterii może być wykonany pod warunkiem, że sprzęt nie przekracza 2tyś km przebiegu.

Przebieg powyżej 2tyś km wyklucza całkowicie możliwość przedłużenia gwarancji.

* Finalną decyzję o możliwości przedłużenia gwarancji na akumulator podejmuje Autoryzowany

Punkt Serwisowy po wykonaniu badania akumulatora.

* Cenę podaje Autoryzowany Punkt Serwisowy.

DEKLARACJA ZGODNOŚCI CE DECLARATION OF CONFORMITY MANTA S.A.

ul. Bardowskiego 10, 03-888 Warszawa

Deklaruje z pełną odpowiedzialnością, iż produkt: Declares with full responsibility that the product:

Nazwa artykułu / name of the article: Hulajnoga elektryczna/E-scooter Model: XR00M10Light+

Została zaprojektowana i wprowadzona na rynek zgodnie z następującymi dyrektywami: It has been designed and marketed in accordance with the following directives:

EMC 2014/30/EU

LVD 2014/35/EU

MD: 2006/42/EC

ROHS - 2011/65/EU

MSDS

UN38.3

Zakres numerów seryjnych: Serial numbers range:

From: XR00M10Light+V17P00IA0001 To: XR00M10Light+V17P00IA0660

Warszawa

01.12.2023

Deklarację zgodności wydaje się na wyłączną odpowiedzialność producenta

EN

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9:00-17:00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

SERVICE INFOLINE

tel: [phone] or e-mail: [e-mail] from Monday to Friday, 9:00-17:00

Prawidłowa utylizacja urządzenia.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą z dnia 11 września 2015r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z dnia 29.10.2015 poz. poz. 1688) symbolem przekreślonego kontenera na odpady.

To oznaczenie informuje, że produktu nie należy utylizować wraz z odpadami z gospodarstw domowych w całej Unii Europejskiej. Aby uniknąć ewentualnych szkód dla środowiska i człowieka spowodowanych niekontrolowaną utylizacją odpadów, należy poddawać je odpowiedzialnemu odzyskowi w celu zadbania o zrównoważone po nowne wykorzystanie surowców materiałowych. Aby zwrócić wykorzystane urządzenie, należy skorzystać z odpowiednich systemów zwrotu i zbiórki odpadów lub skontaktować się ze sprzedawcą urządzenia. W takim punkcie istnieje możliwość poddania wyrobu odzyskowi w sposób bezpieczny dla środowiska.

Nie wyrzucać wraz z odpadami domowymi, ponieważ produkt zawiera akumulator. Zużyty akumulator należy zwrócić do centrum recyklingu akumulatorów.

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramo wania, zdjęć oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu. Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

Producer: MANTA S.A.

ul. Bardowskiego 10,

03-888 Warszawa

tel:[phone],

e-mail: [e-mail];

www.manta.com.pl

ul. Bardowskiego 10,

03-888 Warszawa

tel: [phone],

e-mail: [e-mail];

www.manta.com.pl

Rok produkcji: 2024

Waga netto: 14,3 kg

Wodoodporność: IPx4

Maks. waga użytkownika: 120 kg

Made in P.R.C.
