INSTRUKCJA OBSŁUGI SHO-I233-BT5 Smith&Brown

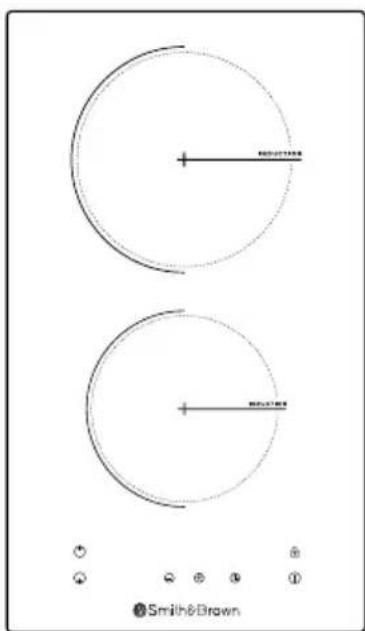

płyta indukcyjna do zabudowy- 2 pola grzejne

SMITH & Brawn

SHO-1233-BT5

220-240V\~50-60Hz 3300W

Przed użyciem należy uważnie zapoznać się z instrukcją obsługi

Informacje zawarte w instrukcji obsługi

Bezpieczeństwo użytkowania 1

Cechy płyty indukcyjnej 5

Specyfikacja techniczna 5

Informacja o produkcie 6

Użytkowanie płyty 8

Czyszczenie i konserwacja 15

Błędy 16

Instalacja 18

Gwarancja 21

Bezpieczeństwo użytkowania

Bezpieczeństwo użytkownika jest dla nas ważne. Przed rozpoczęciem korzystania z płyty grzewczej należy zapoznać się z niniejszymi informacjami.

Instalacja

Zagrożenie porażeniem prądem elektrycznym

• Przed przystąpieniem do jakichkolwiek prac lub konserwacji urządzenia należy odłączyć je od sieci elektrycznej.
• Podłączenie do gniazdka z uziemieniem jest niezbędne i obowiązkowe.
• Zmiany w domowej instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka.
• Niezastosowanie się do tych wskazówek może spowodować porażenie prądem elektrycznym lub śmierć.

Zagrożenie przecięciem

• Zachowaj ostrożność - krawędzie panelu są ostre
• Niezachowanie ostrożności może spowodować obrażenia ciała lub skaleczenia.

Bezpieczeństwo użytkowania

- Przed przystąpieniem do instalacji lub użytkowania urządzenia należy uważnie przeczytać niniejsza instrukcję.

- Na urządzeniu nie należy umieszczać żadnych materiałów ani produktów łatwopalnych.

- Należy udostępnić te informacje osobie odpowiedzialnej za instalację urządzenia, ponieważ może to obniżyć koszty instalacji.

- Aby uniknąć zagrożenia, urządzenie należy zainstalować zgodnie z niniejszą instrukcją instalacji.

- To urządzenie powinno być prawidłowo zainstalowane i uziemione wyłącznie przez odpowiednio wykwalifikowana osobe.

- Urządzenie powinno być podłączone do obwodu, który zawiera wyłącznik izolacyjny zapewniający pełne odłączenie od zasilania.

- Nieprawidłowa instalacja urządzenia może unieważnić wszelkie roszczenia gwarancyne lub z tytułu odpowiedzialności.

Bezpieczeństwo użytkowania

• Nie gotować na uszkodzonej lub pękniętej płycie grzewczej. W przypadku pęknięcia lub złamania powierzchni płyty grzewczej należy natychmiast wyłączyć urządzenie za pomocą wyłącznika sieciowego i skontaktować się z wykwalifikowanym technikiem.
• Wyłączyć płytę grzewczą przed czyszczeniem lub konserwacją.
• Nieprzestrzeganie tej wskazówki może spowodować porażenie prądem elektrycznym lub śmierć.
• To urządzenie jest zgodne z normami bezpieczeństwa elektromagnetycznego.

Niebezpieczeństwo związane z gorącą powierzchnią

• Nie wolno dopuścić, aby ciało, ubranie lub jakikolwiek przedmiot inny niż odpowiednie naczynie kuchenne zetknął się ze szkłem ceramicznym, dopóki powierzchnia nie ostygnie.
• Metalowe przedmioty, takie jak noże, widelce, łyżki i pokrywki nie powinny być umieszczane na powierzchni kuchenki, ponieważ mogą się rozgrzać.

Urządzenie należy trzymać z dala od dzieci

• Uchwyty rondli mogą być gorące w dotyku. Należy sprawdzić, czy uchwyty rondli nie wystają poza inne strefy gotowania, na których się znajdują.
• Uchwyty należy trzymać poza zasięgiem dzieci.
• Niezastosowanie się do tych zaleceń może spowodować oparzenia.

Niebezpieczeństwo skaleczenia

• Ostrze skrobaka do płyty kuchennej jest odsłonięte i ostre jak brzytwa, gdy pokrywa zabezpieczająca jest schowana. Używaj z najwyższą ostrożnością i zwracaj uwagę aby było poza zasięgiem dzieci.
• Niezachowanie ostrożności może spowodować obrażenia lub skaleczenia.

Względy bezpieczeństwa

• Nigdy nie pozostawiaj urządzenia bez nadzoru, gdy jest używane.
• Nigdy nie używaj urządzenia jako powierzchni roboczej lub do przechowywania.
• Nigdy nie zostawiaj żadnych przedmiotów ani przyborów na urządzeniu.
• Nigdy nie używaj urządzenia do ogrzewania lub ogrzewania pomieszczenia.
• Po użyciu zawsze wyłączaj pola grzejne i płytę grzewczą zgodnie z opisem w niniejszej instrukcji (tj. za pomocą dotykowych elementów sterujących).

- Nie pozwalać dzieciom bawić się urządzeniem, siadać na nim, stawać lub wspinać się na nie.

- W szafkach nad urządzeniem nie należy umieszczać przedmiotów, które mogą zainteresować dzieci. Dzieci wspinające się na płytę grzewczą mogą doznać poważnych obrażeń.

- Nie zostawiaj dzieci samych lub bez opieki w miejscu, w którym urządzenie jest używane.

- Dzieci lub osoby niepełnosprawne, których zdolność do korzystania z urządzenia jest ograniczona, powinny zostać poinstruowane przez odpowiedzialną i kompetentną osobę. Instruktor powinien upewnić się, że mogą one korzystać z urządzenia bez stwarzania zagrożenia dla siebie lub otoczenia.

- Nie naprawiać ani nie wymieniać żadnych części urządzenia, chyba że jest to wyraźnie zalecane w instrukcji obsługi.

- Wszelkie czynności serwisowe powinny być wykonywane przez wykwalifikowanego technika.

- Do czyszczenia płyty grzewczej nie należy używać odkurzacza parowego.

- Nie należy umieszczać ani upuszczać ciężkich przedmiotów na płytę grzewczą.

- Nie należy stawać na płycie grzewczej.

- Nie należy używać patelni z postrzepionymi krawędziami ani przeciągać patelni po powierzchni ze szkła ceramicznego, ponieważ może to spowodować zarysowanie szkła.

- Do czyszczenia płyty grzewczej nie należy używać zmywaków ani innych ostrych środków czyszczących, ponieważ mogą one zarysować szkło ceramiczne.

- Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowane osoby w celu uniknięcia zagrożenia.

- To urządzenie jest przeznaczone do użytku w gospodarstwie domowym i podobnych zastosowaniach, takich jak: -pomieszczenia kuchenne dla personelu w sklepach, biurach i innych środowiskach pracy; -gospodarstwa rolne; przez klientów w hotelach, motelach i innych środowiskach typu mieszkalnego.

- Nie usuwaj ani nie deformuj etykiety identyfikacyjnej urządzenia zawierającej informacje o urządzeniu, zamontowanej lub przytwierdzonej do korpusu produktu, w przeciwnym razie urządzenie straci gwarancję.

- Płyta musi być zainstalowana i oddana do użytku przez uprawnionego technika. Producent, autoryzowany nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wadliwego wstawienia i montażu przez osoby nieuprawnione nie ponosi odpowiedzialności za jakiekolwiek szkody.

• Należy uważać, aby nie dotknąć elementów grzejnych.
• Dzieci w wieku poniżej 8 lat powinny być trzymane z dala od urządzenia, chyba że są pod stałym nadzorem.
• To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli są one nadzorowane lub zostały poinstruowane w zakresie korzystania z urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia.

- Nigdy nie stosować płyt adapterowych pomiędzy płytą grzewczą a naczyniem.

- W przypadku uszkodzenia przewodu zasilającego musi on zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub osobę o podobnych kwalifikacjach.

- Ponieważ płyta indukcyjna wytwarza pole magnetyczne, może mieć szkodliwy wpływ na osoby korzystające z urządzeń takich jak rozrusznik serca lub pompy insulinowe.

- Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

- OSTRZEŻENIE: Gotowanie bez nadzoru na kuchence z użyciem tłuszczu lub oleju może być niebezpieczne i spowodować pożar.

- NIGDY nie próbuj gasić pożaru wodą, lecz wyłącz urządzenie i przykryj płomień np. wodą.

- NIGDY nie próbuj gasić ognia wodą, lecz wyłącz urządzenie i przykryj płomień np. pokrywką lub kocem gaśniczym

- Niebezpieczeństwo pożaru: nie stawiać przedmiotów na powierzchni do gotowania.

- Ostrzeżenie: Jeśli powierzchnia jest pęknięta, należy wyłączyć urządzenie, aby uniknąć możliwości porażenia prądem, w przypadku powierzchni kuchenki ze szkła-ceramiki lub podobnych materiałów, które chronią części pod napięciem

- Nie wolno używać odkurzacza parowego.

- Urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego zegara lub oddzielnego systemu zdalnego sterowania.

Gratulujemy zakupu nowej kuchenki ceramicznej. Zalecamy poświęcenie czasu na przeczytanie niniejszej instrukcji, aby w pełni zrozumieć, jak prawidłowo zainstalować i obsługiwać urządzenie. W celu instalacji należy zapoznać się z rozdziałem dotyczącym instalacji. Przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje dotyczące bezpieczeństwa i zachować niniejszą Instrukcję / Podręcznik instalacji do wykorzystania w przyszłości.

Cechy płyty indukcyjnej

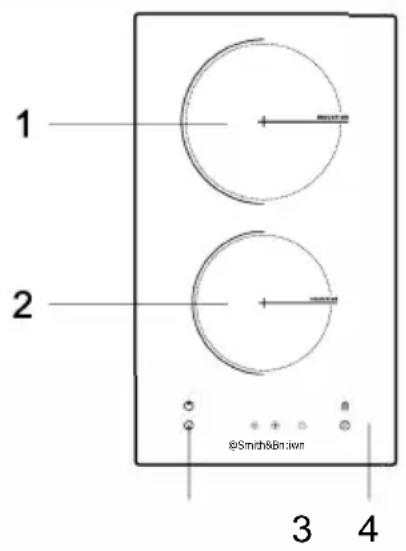

Widok

1.1800W
2.1500W
3. Panel sterowania
4. Szło ceramiczne

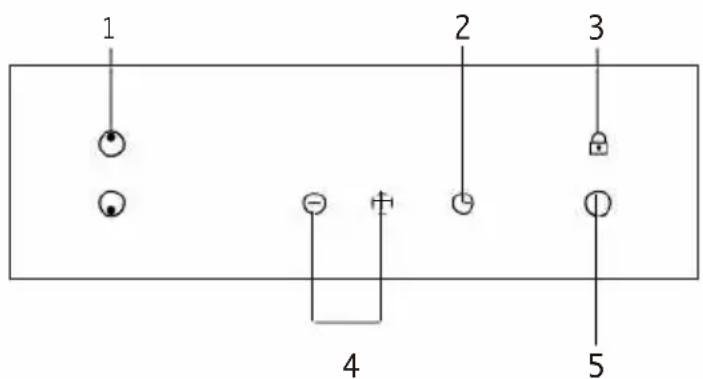

Panel sterowania

1 2 3 4 5

1.Wybór pola
2Przycisk ustawienia czasu
3.Blokada rodzicielska
4. +/- ustawienie mocy pól
5.ON/OFF włącznik/wyłącznik

Dane techniczne

Model	SHO-I233-BT5
Ilość pół grzejnych	2
Napięcie	AC 220-240V- 50-60Hz
Moc	3300W

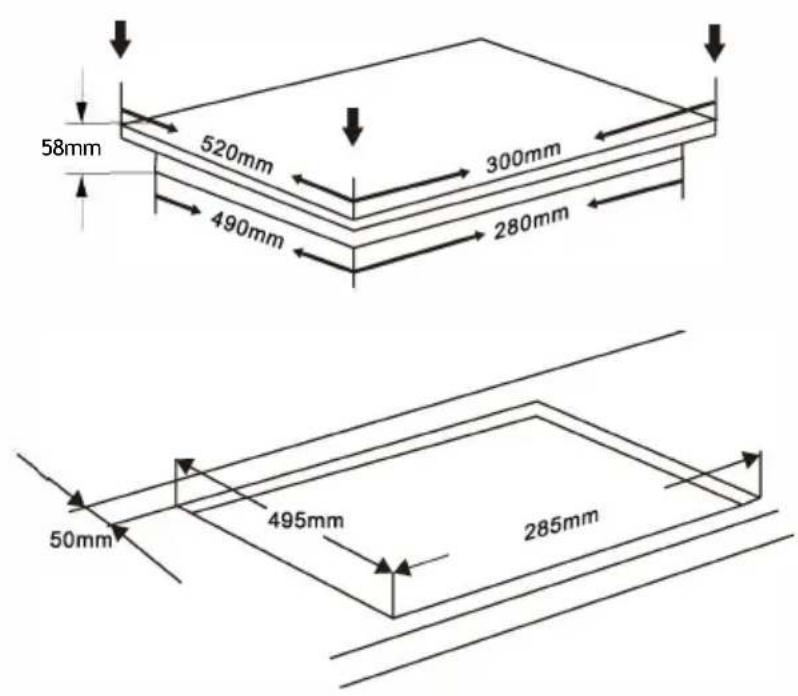

Wymiary produktu	300*520*58mm
Wymiar otworu do zabudowy	285*495mm

Waga i wymiary są przybliżone. Ponieważ nieustannie staramy się ulepszać nasze produkty, możemy zmieniać specyfikacje i projekty bez wcześniejjszego powiadomienia.

Informacje o produkcie

Płyta ceramiczna może sprostać różnym wymaganiom kulinarnym dzięki szybkiemu ogrzewaniu, łatwemu w obsłudze sterowaniu i wyborowi wielu mocy, co jest naprawdę optymalnym wyborem dla nowoczesnych rodzin. Płyta charakteryzuje się bezpiecznym i niezawodnym działaniem, dzięki czemu zapewnia wygodę i pozwala w pełni cieszyć się życiem.

Gotowanie na ceramicznej płycie

To ekologiczna opcja nie wytwarza spalania, dymu ani tlenku węgla, jest również nieradioaktywna i zawiera wystarczające zabezpieczenia, aby zapewnić bezpieczeństwo.

Czystość - wysokiej jakości kryształowa płyta ułatwia czyszczenie i zapobiega powstawaniu plam.

Wygoda - ikoniczna konstrukcja panelu upraszcza obsługę.

Wielofunkcyjność - Kuchenka może być używana z dowolnymi naczyniami do gotowania wykonanymi z materiałów odpomych na ciepło, umożliwiając różne metody gotowania, w tym gotowanie na parze, gotowanie, smażenie, pieczenie i grillowanie.

Energooszczędny - wykonany z materiałów o wysokiej wydajności cieplnej, dobrej kontroli mocy i temperatury, oszczędzający energię.

Wskazówki - na płycie możesz używać naczyń wykonanych z materiałów o właściwościach ferromagnetycznych (naczynia do których przyczepia się magnes), ale należy używać wyłącznie naczyń z płaskim dnem.

Przed pierwszym użyciem płyty

• Przeczytaj niniejszą instrukcję, zwracając szczególnie uwagę na sekcję "Ostrzeżenia dotyczące bezpieczeństwa".
• Usuń folię ochronną, która wciąż może znajdować się na ceramicznej płycie.

Używanie sterowania dotykowego

• Elementy sterujące reagują na dotyk, więc nie trzeba wywierać na nie żadnego nacisku.
• Należy używać całej powierzchni palca, a nie jego czubka.
• Za każdym razem, gdy zostanie zarejestrowany dotyk, zostanie wyemitowany sygnał dźwiękowy.
• Należy upewnić się, że elementy sterujące są zawsze czyste, suche i nie są przykryte żadnym przedmiotem (np. naczyniem lub ściereczką). Nawet cienka warstwa wody może utrudnić obsługę elementów sterujących.

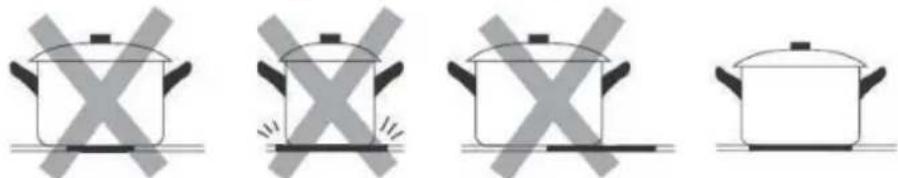

Wybór odpowiedniego naczynia do gotowania

Nie używaj naczyń z postrzepionymi krawędziami lub zakrzywioną podstawą.

Upewnij się, że dno patelni jest gładkie, przylega ściśle do płyty i ma taki sam rozmiar jak pole grzewcze. Patelnię należy zawsze ustawiać na środku pola grzewczego.

Zawsze podność patelnie z płytyy - nie przesuwaj ich, ponieważ mogą porysować płytę.

Użycie płyty ceramicznej

Umieść odpowiednie naczynia na płycie grzewczej i podłącz wtyczkę do odpowiedniego gniazdka. Działanie wszystkich stref jest takie samo.

Uwaga! Nie umieszczać gorących garnków lub patelni na płycie sterowania!

1. Naciśnij przycisk ON/OFF usłyszysz sygnał dźwiękowy, a płyta uruchomi się.

Gdy urządzenie przejdzie w tryb gotowości, wszystkie wskaźniki ustawień ogrzewania i timera zostaną wyświetlone "-".

1. Umieść odpowiednią patelnię na polu grzejnym, którego chcesz użyć.

- Upewnij się, że dno patelni i powierzchnia pola grzejnego są czyste i suche.

1. Przed regulacją poziomu grzania należy dotknąć przycisku wyboru strefy grzania, aby wybrać i aktywować strefę gotowania, której chcesz użyć. Wskaźnik ustawienia grzania wybranej strefy miga i pokazuje "o", gdy jest aktywna, a następnie można dostosować jej poziom grzania za pomocą poniższych przycisków:

• Ustaw poziom mocy naciskając przyciski "+"/-".
• Wyłącz pole grzejne, dotykając "-" i przechodząc w dół do"0"

Informacje:

1. Po podłączeniu płyty do zasilania, po włączeniu, brzęczyk płyty wyda jeden sygnał dźwiękowy, wszystkie wskaźniki zaświecą się na 1 sekundę, a następnie zgasną.
   2Gdy płyta jest w trybie gotowości, jeśli w ciągu 30 sekund nie zostanie wykonana żadna czynność, płyta się wyłączy i usłyszysz sygnał dźwiękowy.
   3Aby włączyć płytę, naciśnij przycisk ON/OFF; Aby ją wyłączyć, wystarczy ponownie nacisnąć przycisk ON/OFF.
2. Poziom mocy można regulować w zakresie od 1 do 9. Domyślny poziom to O po włączeniu płyty.
   5Poziom mocy można zmienić w dowolnym momencie podczas gotowania, najpierw wybierając strefę gotowania, a następnie przycisk "+" _.

Aby wyłączyć strefę grzejną/wyłączyć płytę grzejną, naciśnij odpowiedni przycisk wyboru, a następnie dotknij przycisk "-" tyle razy, aż pojawi się pozycja "0".

Można również wyłączyć całe urządzenie, dotykając przycisku ON/OFF (I).

Uwaga: Jeśli podczas gotowania nastąpi przerwa w zasilaniu, wszystkie ustawienia zostaną anulowane.

Uwaga: Należy uważać na gorące powierzchnie, wyświetlone "H" pokaże, która strefa gotowania jest gorąca w dotyku. Symbol zniknie, gdy powierzchnia ostygnie do bezpiecznej temperatury.

Kontrola rodzicielska

• Można zablokować elementy sterujące, aby zapobiec niezamierzonemu użyciu (na przykład przypadkowemu włączeniu pół grzejnych przez dzieci) za pomocą aktywnej funkcji blokady rodzicielskiej.
• Gdy elementy sterujące są zablokowane, z wyjątkiem przycisku ON/OFF i przycisku blokady rodzicielskiej, wszystkie inne dotykowe przyciski sterujące są wyłączone.

Aby zablokować elementy sterujące

Dotknij przycisku blokady rodzicielskiej. Wskaźnik timera pokaże" Lo", a funkcja blokady rodzicielskiej będzie aktywna.

Aby odblokować elementy sterujące

1. Upewnij się, że urządzenie elektryczne jest włączone.
   2 Dotknij i przytrzymaj przycisk blokady rodzicielskiej przez 3 sekundy, brzęczyk wyemituje jeden sygnał dźwiękowy, a "Lo" zniknie ze wskaźnika timera, blokada rodzicielska będzie nieaktywna.
2. Możesz teraz zacząć korzystać z urządzenia elektrycznego.

W przypadku blokady przed dziećmi wszystkie przyciski sterujące są wyłączone, z wyjątkiem przycisku ON/OFF i przycisku blokady rodzicielskiej. W sytuacji awaryjnej zawsze można wyłączyć urządzenie za pomocą przycisku ON/OFF, ale w następnej operacji należy najpierw odblokować urządzenie.

Uwaga: W przypadku funkcji blokady rodzicielskiej, jeśli urządzenie zostanie wyłączone bez dezaktywacji tej funkcji. Po późniejszym włączeniu urządzenia funkcja blokady rodzicielskiej pozostanie aktywna.

Używanie przycisku czasowego

Ustawianie przycisku czasowego w celu wyłączenia strefy gotowania

1. Dotknij przycisku wyboru strefy grzejnej, aby wybrać strefę gotowania, dla której chcesz ustawić czas gotowania.
   2Dotknij przycisku sterowania ustawieniem czasu, liczba na wskaźniku zacznie migać, a wskaźnik pokaże "30".
2. Następnie ustaw czas gotowania, czas gotowania zmniejsz lub zwiększ dotykając przycisków sterowania "+"/-".

1. Rozpocznie się odliczanie, a wyświetlacz timera pokaże pozostały czas. Aby oznaczyć wybraną strefę, zaświeci się kropka obok odpowiedniego wskaźnika zasilania.

2. Jeśli więcej niż jedna strefa grzejna ma ustawiony timer, wskaźnik timera pokaże najniższy czas. Czerwona kropka obok wskaźnika poziomu mocy będzie migać.

3. Po upływie ustawionego czasu odpowiednie pole grzejne zostanie automatycznie wyłączone.

Informacja

1. Ustawienie czasu nie ma wpływu na inne wcześniej ustawione strefy gotowania i pozostają one aktywne.
2. Czas można ustawić na maksymalnie 99 minut. jeśli przy ustawianiu czas przekroczy 99 minut, wyświetlacz automatycznie powróci do O minut.
3. Po 3 sekundach bez dalszej zmiany czasu, ustawiony czas zostanie automatycznie potwierdzony

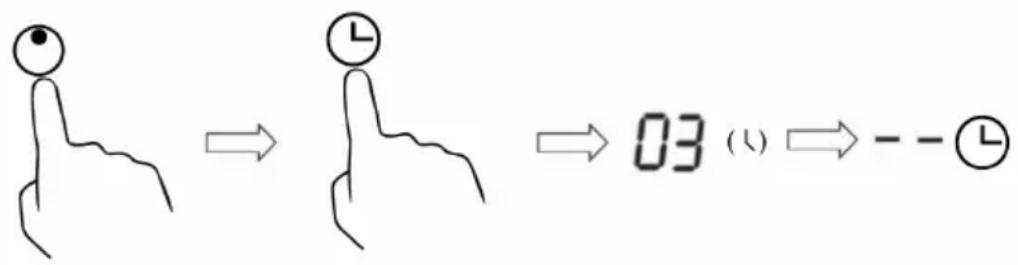

Anulowanie i zmiana ustawienia czasu

1. Aby anulować ustawienie czasu, należy najpierw nacisnąć pole grzejne, a następnie nacisnąć przycisk sterowania czasem, wskazanie pozostałego czasu zniknie, a timer czas będzie anulowany.

1. Jeśli chcesz zmienić ustawiony czas po jego ustawieniu, musisz anulować ustawienie i rozpocząć ponownie od pierwszego kroku ustawienia.

Ostrzeżenie przed ciepłem resztkowym

Uwaga na gorące powierzchnie

Gdy płyta grzewcza działa przez pewien czas, na jej powierzchni pozostają resztki ciepła. Litera" H "pojawia się na wskaźniku ustawienia mocy, aby ostrzec, że należy trzymać się od niego z daleka.

Może to również służyć jako funkcja oszczędzania energii

Jeśli chcesz podgrzać kolejne patelnie, użyj płyty grzejnej, która jest jeszcze gorąca.

Automatyczne wyłączanie

Kolejną funkcją bezpieczeństwa płyty jest automatyczne wyłączanie. Dzieje się tak za każdym razem, gdy zapomnisz wyłączyć strefę gotowania. Domyślne czasy wyłączenia są podane w poniższej tabeli:

Poziom mocy	1	2		3	4	5	6	7	8	9
Domyślny czas pracy(godziny)	6	6	5	5		4	1.5	1.5	1.5	1.5

Ochrona przed przegrzaniem

Czujnik temperatury może monitorować temperaturę wewnątrz płyty. W przypadku wykrycia nadmiernej temperatury, płyta automatycznie wyłączy się.

Zabezpieczenie przed przelaniem

Dla bezpieczeństwa użytkownika, program automatycznie wyłączy zasilanie, jeśli płyn lub mokra ściereczka dotknie panelu sterowania. Wszystkie przyciski sterujące staną się nieaktywne, z wyjątkiem przycisku ON/OFF i blokady rodzicielskiej, chyba że dotykowy panel sterowania zostanie wytarty do sucha.

Ustawienia poziomów mocy

Poniższe ustawienia stanowią jedynie wytyczne. Dokładne ustawienie będzie zależeć od kilku czynników, w tym od posiadanego naczynia i ilości gotowanej potrawy. Eksperymentuj z płytą indukcyjną, aby znaleźć ustawienia, które najbardziej Ci odpowiadają.

PoziomRekomendacjagrzania
1 - 2	delikatne podgrzewanie niewielkich ilości żywnościtopienie czekolady, masła i produktów, które szybko się przypalajądelikatne gotowanie na wolnym ogniupowolne podgrzewanie
3 - 4	odgrzewanieszybkie gotowanie na wolnym ogniu
5 - 6	naleśniki
7 - 8	smażeniegotowanie makaronu
9-b	smażeniepodsmażanieloprowadzanie zupy do wrzeniagotowanie wody

Czyszczenie i konserwacja

• Odłącz wtyczkę i poczekaj, aż urządzenie całkowicie ostygnie.
• Jeśli garnki/patełnie są używane bez czyszczenia, mogą wystąpić przebarwienia lub plamy po gotowaniu.
• Do czyszczenia kuchenki nie należy używać benzenu, rozcieńczalnika, szczotki do szorowania ani proszku do polerowania.
• Nie używaj żadnych łatwopalnych, kwaśnych, alkalicznych materiałów lub podobnych substancji w pobliżu płyty grzewczej, ponieważ może to skrócić żywotność płyty grzewczej i doprowadzić do uszkodzenia, gdy płyta grzewcza jest włączona.
• Szklaną powierzchnię należy często czyścić, gdy jest chłodna.
• Do wycierania powierzchni płyty grzewczej należy używać wody z mydłem do naczyń i wilgotnej szmatki.
• Do odsysania kurzu z otworów wlotowych i wylotowych należy używać odkurzacza.
• Nigdy nie należy polewać urządzenia wodą, ponieważ może to spowodować awarię.

Powierzchnię szyby należy często czyścić, gdy jest chłodna. Nigdy nie używaj produktów ściernych ani padów, czyść mokrą szmatką, woda z mydłem lub płynem do naczyń
Raz w tygodniu dokładnie wyczyść płytę za pomocą specjalnych produktów, które konserwują i chronią szkło. Zeskrobać przywarte zabrudzenia za pomocą skrobaka.
Jeśli cukier (lub substancja słodząca) lub plastik zostanie przypadkowo przypalony na płycie grzewczej, należy je natychmiast usunąć za pomocą skrobaka, gdy są jeszcze gorące. W przeciwnym razie może to pozostawić trwały ślad.
Nie używaj płyty grzewczej jako powierzchni roboczej. Należy zachować szczególną ostrożność w przypadku zabrudzeń lub kurzu, proszków do czyszczenia itp., które mogą porysować powierzchnię podczas przesuwania po niej patelni.

Rozwiązywanie problemów

Jeśli wystąpi problem, często będzie to tylko drobna usterka. Przed wezwaniem serwisu należy zapoznać się z tabelami na następnych stronach, aby uniknąć konieczności wzywania serwisu. Jeśli wystąpi błąd w sterowaniu, na wyświetlaczu pojawi się kod błędu.

UWAGA! Naprawy powinny być wykonywane wyłącznie przez autoryzowany serwis. Nieprawidłowa naprawa urządzenia może spowodować poważne obrażenia ciała lub śmierć.

Możliwy problem	Przyczyna	Rozwiązanie
Gotowanie jest powolne lub potrawa nie gotuje się	używane są niewłaściwe naczynia kuchenne.	Należy używać patelni, które są całkowicie płaskie i pasują do średnicy wybranego pola oraz mają właściwości ferromagnetyczne
Pole się nie nagrzewa	Nieprawidłowo wybrane pole płyty grzewczej.	Upewnij się, że włączono prawidłowe pole i na nim stoi naczynie
Zarysowania na powierzchni	Nie właściwa metoda czyszczenia	Należy stosować zalecane procedury czyszczenia. Patrz sekcja Czyszczenie i konserwacja.
	Między naczyniem a powierzchnią płyty grzewczej znajdowały się szorstkie dno lub gruboziamiste cząstki (sól lub piasek). Naczynie zostało przesunięte po powierzchni płyty grzewczej.	Aby uniknąć zarysowań, należy stosować zalecane procedury czyszczenia. Przed użyciem należy upewnić się, że dno naczynia jest czyste i używać naczyń o gładkim dnie.
Odbarwienia na płycie grzewczej	Resztki jedzenia nieusunięte przed następnym użyciem.	Patrz czyszczenie i konserwacja
	Gorąca powierzchnia w modelu z płytą grzewczą z jasnego szkła.	Jest to normalne zjawisko. Powierzchnia może wydawać się odbarwiona, gdy jest gorąca. Jest to tymczasowe i zniknie, gdy szkło ostygnie.
Możliwy problem Przyczyna Rozwiązanie
Wżery lub uszkodzenia na płycie grzewczej	nie właściwe użytkowanie
	Skontaktuj się z wykwalifikowanym technikiem w celu wymiany szkła
Brak reakcji panelu sterowania	Panel sterowania jest brudny
	W domu może być przepalony bezpiecznik lub zadziałął wyłącznik automatyczny.
	Wymień bezpiecznik lub zresetuj wyłącznik automatyczny.

Kody błędów serwisowych

Jeśli wystąpi nieprawidłowość, płyta indukcyjna automatycznie przejdzie w stan ochronny i wyświetli odpowiednie kody ochronne:

Problem	Przyczyna	Rozwiązanie
E1	Napięcie niższe niż 85V	Sprawdź napięcie
E2	Napięcie wyższe niż285V	Sprawdź napięcie
E3	Przerwanie lub zwarcie obwodu czujnika	Skontaktuj się z serwisem.
E4	Zwarcie czujnika IGBT	Kontakt z serwisem
E5	Zbyt wysoka temperatura zabezpeiczenie	płyta musi ostygnąć odczekaj przed kolejnym użyciem
E6	IGBT zbyt wysoka temperatura	płyta musi ostygnąć odczekaj przed kolejnym użyciem
Ee	Okablowanie panelu sterowania nie jest podłączone	Skontaktuj się z serwisem.

W przypadku wszystkich innych kodów błędów należy wyłączyć urządzenie i skontaktować się z serwisem

Instalacja

1. Wymiary płyty indukcyjnej (SzxWxGł):

300*520*58mm.

2 Oczyć powierzchnię blatu i wykonaj odpowiednie wycięcie(SzxW):

285\*495mm

Uwaga: Do celów instalacji i użytkowania należy zachować co najmniej 50 mm wolnej przestrzeni wokół otworu. Grubość powierzchni roboczej powinna wynosić oo najmniej 30 mm. Należy wybrać odpomy na ciepło materiał powierzchni roboczej, aby uniknąć większych deformacji spowodowanych promieniowaniem cieplnym z płyty grzejnej. Jak pokazano poniżej:

Montaż i względu bezpieczeństwa

Należy bezwzględnie upewnić się, że spełnione są następujące warunki odpowiedniej wentylacji płyty grzewczej oraz że powietrze nawiewane i wywiewane nie jest zablokowane:

Uwaga:

• Bezpieczna odległość między płytą grzewczą a szafką lub okapem powinna wynosić co najmniej 760 mm.
• Jeśli płyta grzewcza jest zainstalowana nad piekarnikiem, piekarnik musi mieć własny wentylator - Bezpieczna odległość między dnem płyty grzewczej a piekarnikiem musi wynosić co najmniej 50 mm
• Instalacja musi być zgodna z rysunkiem dotyczącym odległości 50 mm
• Instalacja musi być zgodna ze wszystkimi przepisami dotyczącymi odległości i innymi przepisami.

A 760mm IWAŻNE boki obu B C D E 0.0

A	B	C	D	E
760mm	50mm	20mm	wlot powietrza	wylot powietrza 5mm

IWAŻNE: Aby uniknąć przegrzania, sugerujemy, aby cztery boki obudowy miały otwarty wylot powietrza (jak E).

Przed umieszczeniem uchwytów mocujących

Urządzenie należy umieścić na stabilnej, gładkiej powierzchni (użyć opakowania). Nie należy przykładać siły do elementów sterujących wystających z płyty.

Zestawy montażowy

Dla każdej płyty dostępny jest jeden zestaw do łatwego montażu, zawierający uchwyty mocujące i śruby (w przypadku płyty ceramicznej są to łącznie 2 sztuki klipsów i 2 sztuki śrub). Najpierw znajdź zestaw montażowy.

Mocowanie uchwytów do płyty:

Włóż zacisk mocujący do otworu mocującego po bokach obudowy, przykręć zacisk do obudowy za pomocą śruby, a następnie włóż płytę do szafki / powierzchni roboczej.

Mocowanie płyty do szafki: Włóż płytę grzejną do szafki/powierzchni roboczej zgodnie z poniższymi schematami, zamontowane po bokach uchwyty mogą stabilnie zamocować płytę grzejną.

Utylizacja

Dyrektywa europejska 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) wymaga, aby zużyte urządzenia gospodarstwa domowego nie były wyrzucane do zwykłego strumienia odpadów komunalnych. Zużyte urządzenia muszą być zbierane oddzielnie, aby zoptymalizować stopień odzysku i recyklingu materiałów, z których się składają, oraz aby zmniejszyć ich wpływ na zdrowie ludzkie i środowisko. Symbol przekreślonego kosza jest umieszczony na wszystkich produktach, aby przypominać o obowiązku selektywnej zbiórki.

Importer i dystrybutor:

12BUY sp. z o.o.

ul. Kineskopowa 1G

05-500 Piaseczno

Telefon do serwisu : 22 873 86 39

www.smithbrown.pl

E-mail : [e-mail]

Smith&Brown
