INSTRUKCJA OBSŁUGI X1 Indiana

Producent: Bottari Polska Sp. z o.o. 96-325 Radziejowice Parcel, ul. Długa 7, Poland MADE IN CHINA bottari.pl [e-mail]

Przed użyciem hulajnogi po raz pierwszy należy dokładnie zapoznać się z niniejszą instrukcją i pozostawić ją - jak również, o ile to możliwe opakowanie - do późniejszego wykorzystania. Opakowanie ani zaden z jego elementów, nie jest zabawką i należy przechowywać je w miejscu niedestępnym dla dzieci lub zutylizować zgodnie z lokalnymi przepisami.

Niezastosowanie się do zawartych w instrukcji ostrzeżeń może spowodować obniżenie bezpieczeństwa użytkownika, uszkodzenia ciała (w skrajnych przypadkach prowadzić do śmierci): jeżdźącego lub osób trzecich, a także do uszkodzeń samej hulajnogi. Tak jak każda aktywność: jazda na rowerze, na deskorolce czy rolkach lub łżyżwach, korzystanie z hulajnogi, może być niebezpieczne i grozi obrażeniami nawet przy zachowaniu wszystkich środków ostrożności oraz środków ochrony indywidualnej.

• Hulajnogę należy wybrać zgodnie z jej przewidywanym przeznaczeniem (tj. hulajnoga sportowa, wyczynowa, rekreacyjna) w oparciu o dostarczane przez producentów dane techniczne, z uwzględnieniem wagi jej użytkownika.
• Hulajnogi należy używać na płaskich i suchych powierzchniach. Nie wolno korzystać z hulajnogi na drodze pokrytej kamieniami lub żwirem. Dla bezpieczeństwa należy unikać ruchliwych dróg oraz nierównych powierzchni.
• Zabrania się poruszania po drogach publicznych, a użytkownik musi być wyposażony w środki ochrony indywidualnej.
• Części użyte do wyprodukowania hulajnogi zostały zaprojektowane tak, aby zapewnić hulajnodze dużą wytrzymałość. Nie zaleca się wymiany części na inne niż te od producenta.
• Korzystając z hulajnogi należy zawsze mieć na sobie odpowiednio dopasowane obuwie. Zabrania się jazdy na hulajnodze boso, w klapkach lub innym obuwiu niedostosowanym do tego typu aktywności a mA Guamłynąć na bezpieczeństwo użytkownika. Buty muszą być zawsze zawiązane, aby sznurówki nie wpiątały się w koła.
• Dopuszczalna waga minimalna użytkownika wynosi 35kg. Maksymalna waga użytkownika hulajnogi wynosi 100kg (klasa A).
• Hulajnoga zaprojektowana jest dla młodzieży i osób dorosłych ważących do 100 kg (maksymalne dopuszczalne obciążenie).
• Podczas jazdy należy unikać ruchliwych ulic oraz uważnie obserwować otoczenie w celu uniknięcia zderzenia, m. in. z pieszymi lub z rowerami. Najlepiej korzystać z hulajnogi w strefie wolnej od słupów, krawężników, ruchu ulicznego itp.
• Przed każdym użyciem należy sprawdzać dokręcenie śrub i poprawiać je jeśli są luźno.
• Nie należy korzystać z hulajnogi gdy jest ciemno oraz przy niesprzyjających warunkach pogodowych.
  Podczas hamowania, hamulec i tylne koło nagrzewają się pod wpływem tarcia. Nie dotykać tych części zaraz po hamowaniu. Należy unikać blokowania tylnego koła, ponieważ może to spowodować starcie koła i skrócić jego żywotność.
• Nie wolno usuwać naklejki informacyjnej znajdującej się na hulajnodze.
• Hulajnoga powinna być użytkowana z zachowaniem ostrożności. Prowadzenie hulajnogi wymaga zreczności, umiejętności kierowania oraz opanowania balansu ciałem w celu omijania przeszkód i unikania kolizji.
• W razie korzystania z hulajnogi przez dzieci, wymagany jest nieprzerwany nadzór przez osobę dorosłą oraz zaznajomienie użytkownika z warunkami dotyczącym użytkowania hulajnogi w bezpieczny sposób.
• Dzieci nie mogą wykonywać czynności montażowych, czyszczenia oraz konserwacji hulajnogi bez nadzoru osoby dorosłej.
• Hulajnoga przeznaczona jest do użytkowania w danym momencie tylko przez jedną osobę.

⚠️ Należy stosować zgodny z obowiązującymi normami sprzęt ochrony indywidualnej: ochraniacze na ręce i przeguby, ochraniacze na kolana i łokcie oraz kask. Zalecane jest również korzystanie z elementów odblaskowych.

- Należy regularnie sprawdzać stan techniczny hułajnogi, ze szczególnym uwzględnieniem układu kierowniczego, jego regulacji, ustawienia i zamocowania oraz wszystkich łączeń i zabezpieczeń.

SERWIS I KONSERWACJA

• Przed każdym jej użyciem niezbędna jest regularna kontrola stanu hulajnogi oraz jej systematyczna konserwacja, która poprawia bezpieczeństwo użytkownika.
• Wymiana uszkodzonych części powinna być wykonywana przez wyspecjalizowany serwis. Nie wolno wykonywać żadnych zmian konstrukcyjnych lub wykonywać czynności serwisowych innych niż przewidziane i podane w niniejszej instrukcji.
• Nie należy przeprowadzać żadnych modyfikacji, które mogą wpłynąć negatywnie na bezpieczeństwo.
• Nakrętki samozabezpieczające lub połączenia samozabezpieczające mogą utracić swoją skuteczność. Wszystkie śruby powinny być odpowiednio dokręcone. Przed jazdą należy każdorazowo sprawdzić skuteczność samozabezpieczających elementów.
• Należy sprawdzać, czy nie pojawiły się na hulajnodze, drzazgi oraz czy podczas użytkowania nie powstały ostre krawędzie. Uszkodzoną hulajnogę należy wymienić.
• Produkt wymaga regularnej konserwacji i czyszczenia/suszenia (w razie konieczności) po każdym użyciu. Zaleca się czyścić hulajnogę wilgotną szmatką, wykorzystując neutralne środki czyszczące. Nie należy stosować detergentów, rozpuszczalników i innych substancji żrących.
• Przed użyciem należy każdorazowo sprawdzić i regularnie kontrolować stan ogólny hułajnogi oraz montaż elementów, ze szczególnym uwzględnieniem kół, kierownicy (w tym jej wysokości) oraz dokręcenia śrub i zacisków. Należy sprawdzić system składania i rozkładania hułajnogi (jeśli dany model go posiada) oraz stan podestu, powierzchni antypoślizgowej i działanie hamulca.
• Należy usuwać z moet małe kamyczki oraz inne elementy, które mogą zaczepić się do koła podczas jazdy. Łożyska należy czyścić suchą szmatką, a w celu uniknięcia rdzy, smarować odpowiednim smarem do łożysk. Jeśli jakikołwiek element jest uszkodzony lub stwierdzony jest jego brak, nie należy używać hulajnogi. Wszelkie naprawy sugeruje się zlecać wyspecjalizowanym serwisom naprawczym. Łożyska, o ile istnieje konieczność ich wymiany, należy zawsze wymieniać w całości na typ wskazany w specyfikacji hulajnogi.
• Produkt należy przechowywać w suchym miejscu oraz chronić przed wpływem warunków atmosferycznych, które mogą przyczynić się do obniżenia bezpieczeństwa użytkownika.
• Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska.

SERWIS KÓŁ | KONSERWACJA ŁOŻYSK

W normalnych warunkach, koła i łożyska nie wymagają konserwacji, jednak obowiązkiem użytkownika jest okresowe sprawdzanie kół pod kątem zużycia oraz dokręcanie lużnych śrub. Zbyt często luzowanie się kół lub łożysk jest oznaką ich nadmiernego zużycia i konieczna jest ich wymiana.

Łożyska znajdują się w każdym kółku. Łożyska skłasyfikowane są w skali ABC: 1, 3, 5, 7 oraz 9. Wszystkie łożożska powinny być zunifikowane do jednej klasy. Łożyska należą do elementów ulegających zużyciu podczas korzystania z hulajnogi i należy regularnie sprawdzić ich stan oraz w razie potrzeby wymienić na nowe. Uzywanie hulajnogi z uszkodzonymi łożożskami może być przyczyną kolejnych uszkodzeń innych elementów.

Celem sprawdzenia stanu łózysk należy odwrócić hulajnogę do góry kołami i sprawdzić, czy oba koła kręca się tak samo. Jeśli któreś z kół zatrzymuje się wcześniej lub podczas kręcenia się koła słyszalny jest niepożądany dźwięk, należy wymienić lub nasmarować łózysko. łózyska wymienia się poprzez poluzowanie śrub i nakrętek mocujących koła. Łózyska należy smarować smarami lub olejami do nich dedykowanymi. Przed smarowaniem należy usunąć pozostałości poprzednio użytych środków smarnych. Zaleca się smarowanie łózysk po każdej dłuższej przerwie podczas której hulajnoga nie była używana.

Nie wolno dokonywać modyfikacji hulajnogi innych niż tych opisanych przez producenta.

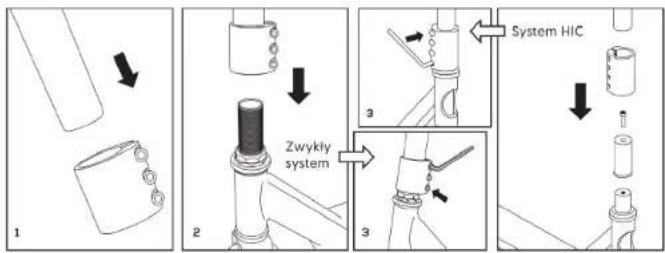

MONTAŻ HULAJNOGI

Umieścić obejmę na pionowej rurze kierownicy.
Nalożyć kierownicę na widelec.
Zacisnąć obejmę za pomocą klucza imbusowego.
Punkt 3 różni się w zależności od zastosowanego systemu.

SKŁADANIE HULAJNOGI

- Aby złożyć hulajnogę, należy wykonać w odwrotnej kolejności te same czynności co przy rozkładaniu hulajnogi.

TECHNIKA JAZDY

1. Naukę jazdy na hulajnodze należy rozpocząć od wyboru prostego terenu, na którym najważniejszym jest poćwiczyć odpychanie i utrzymywanie równowagi. Należy ustawić jedną nogę na podeście i przy pomocy drugiej rozpędzać hulajnogę odpychając się od podłoża.

2. W tym czasie należy obiema rękoma trzymać się kierownicy zachowując lekkie ucięcie w łokciach.

3. W celu zahamowania należy nacisnąć tylny hamulec umiejscowiony w tylnym błotniku lub przy mniejszej prędkości można zacząć zwalniać stawiając stopniowo stopę na ziemi.

4. Użytkownik zawsze powinien dostosowywać prędkość do umiejętności i panujących warunków.

5. Należy pamiętać o drodze hamowania, która wydłuża się wraz z narastaniem prędkości. Hamulec nie zawsze pozwala na bezpieczne wytracenie prędkości. Na zboczach, stromym terenie lub przy mocno rozpędzonej hulajnodze hamowanie jest znacznie utrudnione.

6. Hulajnogę należy parkować na płaskim terenie opartą o murek albo barierkę.

- Na niniejszy produkt udzielana jest 12 miesięczna gwarancja od daty zakupu.

- Reklamacji z tytułu gwarancji podlegają tylko wady ukryte, powstałe z winy producenta lub dystrybutora. Nie objęte są nią efekty naturalnego zużywania się produktu (podzespoły podlegające naturalnemu zużyciu podczas eksploatacji) np.: ścieranie kół, wycieranie rączek, obicia, otarcia.

- Gwarancji nie podlegają również uszkodzenia mechaniczne powstałe w wyniku użytkowania produktu niezgodnie z przeznaczeniem i załączoną instrukcją oraz efekty powstałe w wyniku działania siły wyższej.

• Gwarancja nie obejmuje również produktów, które podlegały samodzielnej nieumiejętnej naprawie, przeróbkom i zmianom konstrukcyjnym.

- Produkt należy zareklamować w miejscu zakupu okazując dowód zakupu (paragon/faktura) oraz wskazać dokładny opis wady produktu.

- Do punktu reklamacyjnego należy dostarczyć produkt kompletny, wolny od zabrudzeń, czysty.

- Niniejsza gwarancja nie ogranicza w żaden sposób praw kupującego wynikających z tytułu przepisów o rękojmi za wady rzeczy sprzedanej (w związku z ujawnioną wadą fizyczną lub wadą prawną zakupionego towaru).

- Zasięg terytorialny: ochrona gwarancyjna na terytorium POLSKI.

- Wszelkie pytania związane z produktem można kierować na adres producenta.

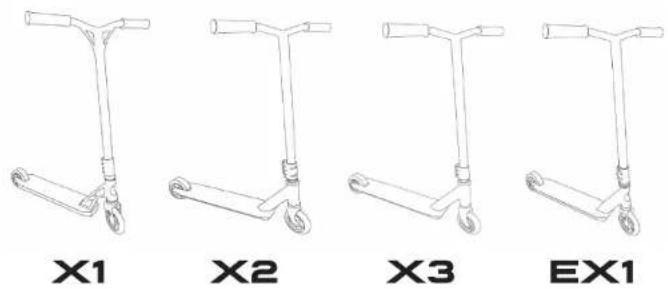

X1 - SPECYFIKACJA

Zgodność z: EN 14619

Koła: 11cm, odlew poliuretanowy + aluminium

Łożyska: ABEC-9 Chrome

Obejma: Aluminiowa CNC na 4 śruby 6061-T6

Podest: 50 x 11.5 cm, aluminiowy

Wysokość kierownicy od podestu: 78 cm

Szerokość kierownicy: 55 cm

Maksymalny udźwig: 100 kg

Waga: 3.94 kg

X2 - SPECYFIKACJA

Zgodność z: EN 14619

Koła: 11cm, odlew poliuretanowy + aluminium

Łożyska: ABEC-9 Chrome

Obejma: Aluminiowa CNC na 4 śruby 6061-T6

Podest: 48 x 10.8 cm, aluminiowy

Wysokość kierownicy od podestu: 76 cm

Szerokość kierownicy: 49 cm

Maksymalny udźwig: 100 kg

Waga: 3.77 kg

X3 - SPECYFIKACJA

Zgodność z: EN 14619

Koła: 10cm, odlew poliuretanowy + aluminium

Łożyska: ABEC-9 Chrome

Obejma: Aluminiowa na 3 śruby 6061-T6

Podest: 48 x 10.8 cm, aluminiowy

Wysokość kierownicy od podestu: 75,5 cm

Szerokość kierownicy: 54 cm

Maksymalny udźwig: 100 kg

Waga: 3.63 kg

EX1 - SPECYFIKACJA

Zgodność z: EN 14619

Koła: 11cm o wysokiej sprężystości + aluminium

Łożyska: ABEC-9 Chrome

Obejma: Aluminiowa CNC na 3 śruby 70 mm

Wysokość kierownicy od podestu: 78 cm

Szerokość kierownicy: 54 cm

Maksymalny udźwig: 100 kg

Waga: 3.8 kg
