INSTRUKCJA OBSŁUGI WS-21C8 El Home

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte (można do tego wykorzystać zwilżoną szmatkę, ale po jej użyciu odczekać do całkowitego przeschnięcia obudowy)

-nie dokonywać samodzielnych modyfikacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

1. CHARAKTERYSTYKA URZĄDZENIA

Nadajnik bezprzewodowy umożliwia nie tylko zdalnie włączać/wyłączać odbiorniki, ponadto można ustawić dogodny dla użytkownika TIMER, dzięki któremu sterowany odbiornik automatycznie się wyłączy. Urządzenie posiada 5 opcji czasowych, 15s/60s/180s/30m/60m. W przypadku nadajnika dwuprzyciskowego można ustawić każdy przycisk indywidualnie.

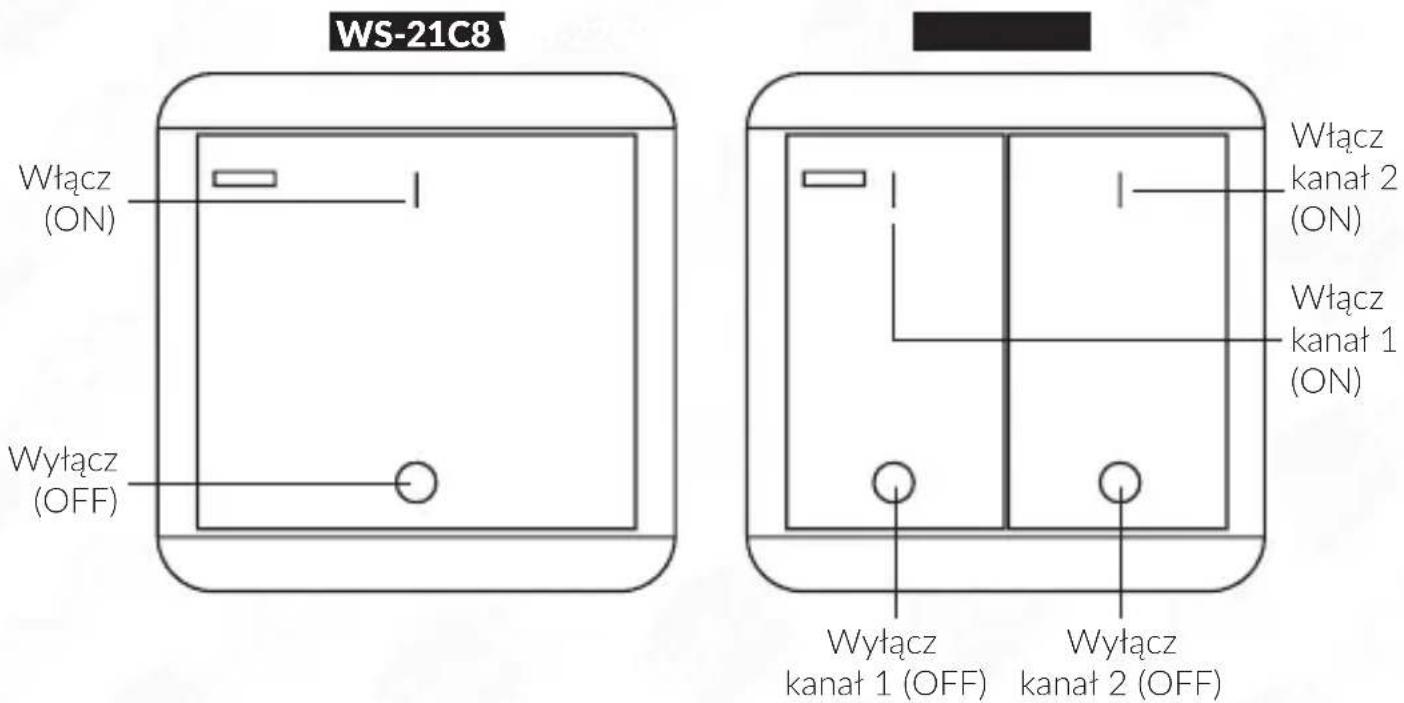

2. BUDOWA

Rys. 1

2. INSTALACJA

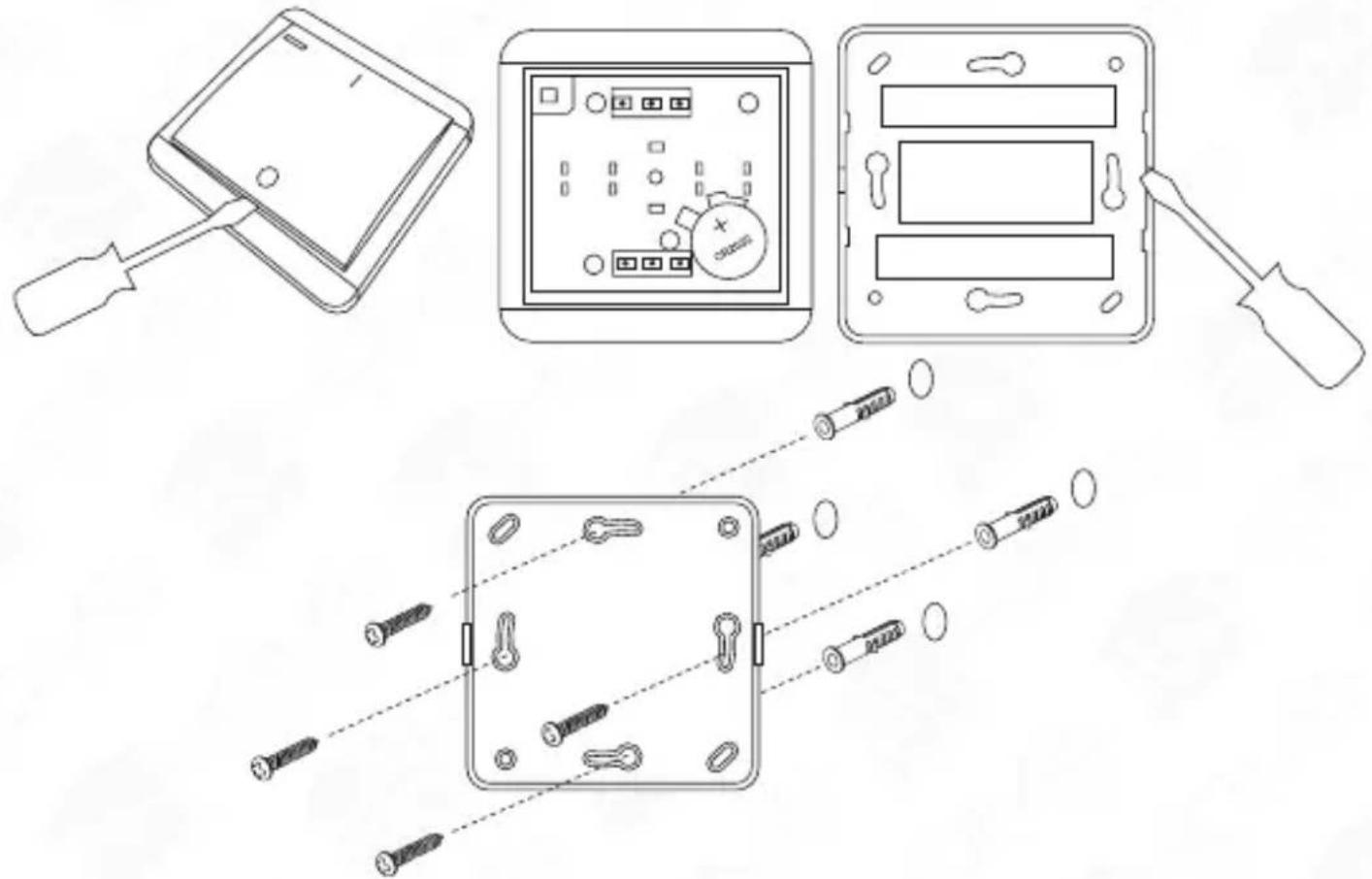

1. Zdjąć płytę montażową. Płyta montażowa bezprzewodowego przełącznika ściennego jest przymocowana do części elektronicznej bezprzewodowego przełącznika ściennego za pomocą 4 zacisków (patrz rysunek poniżej).

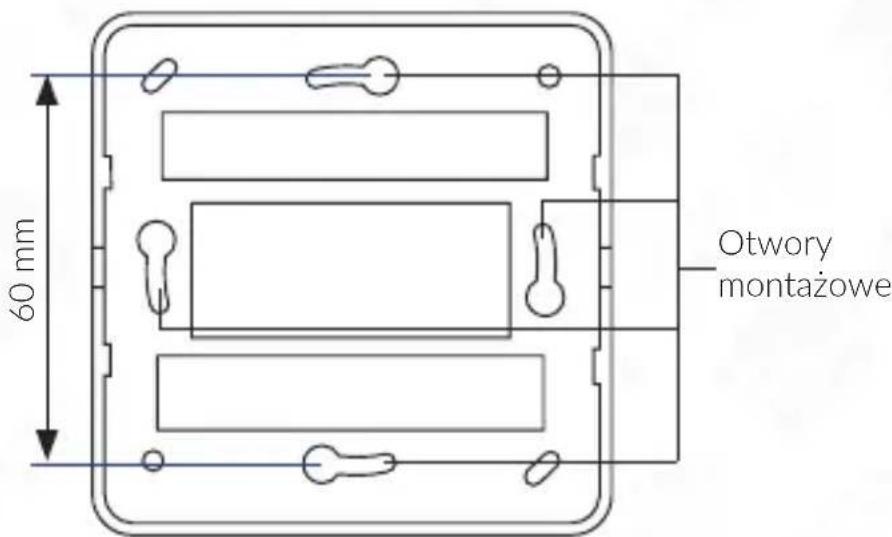

2. Wywierć otwory
3. Przymocuj płytkę montażową do ściany, używając odpowiedniego materiału montażowego
4. Ostrożnie podnieś przedni klawisz bezprzewodowego przełącznika ściennego (np. za pomocą śrubokręta) i zdejmij ją (patrz rysunek poniżej).
5. Wóż baterię 3 V (typ: CR2032) do komory baterii bezprzewodowego przełącznika ściennego, zwracając uwagę na prawidłową biegunowość.
6. Przymocuj klawisz przedni do bezprzewodowego przełącznika ściennego.

Włącz odbiornik do zasilania lub naciśnij i przytrzymaj przycisk parowania na odbiorniku przez 3 sekundy, aby odbiornik przeszedł w stan uczenia się (miga dioda LED), a następnie naciśnij i przytrzymaj przycisk ON („I”) nadajnika przez 3 sekundy, aż dioda LED przestanie migać i zaświeci się na stałe. Parowanie ukończone powodzeniem.

4. ROZKODOWANIE

W celu rozkodowania należy, wprowadzić odbiorniki w stan uczenia się (migająca dioda LED) zgodnie z instrukcją obsługi odbiornika. Naciśnij i przytrzymaj przycisk OFF („O”) nadajnika przez 3 sekundy, aż dioda LED przestanie migać. Kod pomyślnie usunięty.

5. USTAWIENIE TIMER-A W NADAJNIKU

Krok 1: Ustawienie nadajnika w tryb timera

Naciśnij i przytrzymaj jednocześnie przycisk włączania i wyłączania przez 3 sekundy, dioda LED będzie świecić światłem ciągłym.

Jeśli nie ma żadnej operacji, dioda LED wyłączyć się automatycznie, nadajnik przejdzie do normalnego stanu pracy; to jest bez funkcji opóźnienia czasowego.

Krok 2: Ustawienie opóźnienia czasowego

Gdy dioda LED jest włączona, naciśnij przycisk ON („I”), aby wybrać czas opóźnienia, następnie wcisnąć przycisk OFF („O”) w celu potwierdzenia operacji.

5.1. TRYB PRACY I STAN DIODY LED

1. Dioda LED świeci się: naciśnij przycisk OFF, to tylko normalne WYŁĄCZENIE (bez funkcji opóźnienia czasowego)
2. Pojedyncze kliknięcie przycisku ON; Błysk LED raz: naciśnij przycisk OFF, 15-sekundowe opóźnienie zostało ustawione pomyślnie
3. Podwójne kliknięcie przycisku ON; Błysk LED dwa razy: naciśnij przycisk OFF, po-myślnie ustawiono opóźnienie 60 s
4. Potrójne kliknięcie przycisku ON; Błysk LED trzy razy: naciśnij przycisk OFF, opóźnienie czasowe 180 s ustawione pomyslnie
5. Poczwórne kliknięcie przycisku ON; cztery razy lampa błyskowa LED: naciśnij przycisk OFF, pomyślnie ustawiono opóźnienie czasowe 30 m
6. Pięciokrotne kliknięcie przycisku ON; Błysk LED pięć razy: naciśnij przycisk OFF, pomyślnie ustawiono opóźnienie czasowe 60 m

Uwaga: Opóźnienie czasowe działa tylko wtedy, gdy na nadajniku wciśniemy przycisk ON. Dla nadajników dwukanałowych opóźnienie czasowe należy ustawić oddzielnie! Jeśli naciśniesz przycisk OFF, opóźnienie czasowe zatrzyma się wcześniej!

OSTRZEŻENIE: Ten produkt zawiera baterię plastykową/guzikową. Połknięcie baterii plastykowej/guzikowej może spowodować poważne oparzenia wewnętrzne w ciągu zaledwie 2 godzin i może doprowadzić do śmierci. Nie połykać baterii, ryzyko oparzeń chemicznych. Nowe i zużyte baterie należy przechowywać z dala od dzieci. Jeśli komora baterii nie zamyka się bezpiecznie, przestań używać produktu i trzymaj go z dala od dzieci. Jeśli uważasz, że baterie mogły zostać połknięte lub umieszczone w jakiejkolwiek części ciała, natychmiast zasięgnij porady lekarza.

1. SPECYFIKACJA TECHNICZNA

DANE TECHNICZNE WS-21C8 WS-22C8
Napięcie zasilania 3 V DC (CR2032) 3	V DC (CR2032)
Rodzaj transmisji Radiowa
Ilość obstugiwanych kanałów 1 2
Maks. moc promieniowania < 10mW
Częstotliwość pracy 433,92 MHz
Zasięg pracy maks. 70 m (teren otwarty)
Temperaturowy zakres pracy 0°C ~ +40°C
Dopuszczalna wilgotność względna	30%...95% RH
Współczynnik ochrony obudowy IP20
Wymiary (W x SZ x G) 129 x ∅65 (mm)	95 x 40 x 16 (mm)
Waga netto 45 g 50 g

Na zasięg pracy mogą wpływać czynniki środowiskowe oraz pobliskie źródła zakłóceń.
