Typ produktu	Okap kuchenny
Marka	Afrelli
Model	Bello
Szerokość	60 cm
Głębokość	50 cm
Wysokość	65-105 cm (regulowana)
Masa netto	ok. 10 kg
Zasilanie	230 V ~ 50 Hz
Moc silnika	150 W
Wydajność odsysania	450 m³/h (przy maks. biegu)
Poziom hałasu	55 dB (przy maks. biegu)
Tryby pracy	Wyciąg / Węgiel (recyrkulacja)
Filtry	Filtr przeciwtłuszczowy (aluminiowy, zmywalny)
Obsługa	Przyciski / Pilot (opcjonalnie)
Oświetlenie	2x LED 3 W
Funkcje specjalne	Timer, automatyczne wyłączanie, booster
Czyszczenie	Filtr aluminiowy myć w zmywarce (60°C) lub ręcznie; obudowa czyszczona wilgotną szmatką
Bezpieczeństwo	Wyłącznik bezpieczeństwa odcinający zasilanie przy zdemontowanym filtrze
Klasa energetyczna	A+
Gwarancja	2 lata

Często zadawane pytania - Bello Afrelli

Jak często należy czyścić filtr przeciwtłuszczowy?

Filtr przeciwtłuszczowy należy czyścić co 1-2 miesiące w zależności od intensywności gotowania. Można go myć w zmywarce w temperaturze do 60°C lub ręcznie z użyciem płynu do naczyń.

Czy okap Bello może pracować w trybie recyrkulacji?

Tak, okap może pracować w trybie recyrkulacji, ale wymaga zakupu dodatkowego filtra węglowego, który należy wymieniać co 3-6 miesięcy.

Jaki kanał wentylacyjny jest potrzebny?

Zalecana średnica kanału to 150 mm (lub 120 mm z redukcją). Kanał powinien być jak najkrótszy i pozbawiony ostrych zagięć dla optymalnej wydajności.

Jak wymienić żarówkę LED?

Żarówki LED są zintegrowane z modułem. W przypadku uszkodzenia należy skontaktować się z serwisem. Nie próbuj samodzielnie wymieniać, aby uniknąć porażenia prądem.

Co oznacza migająca kontrolka?

Migająca kontrolka ostrzega o zanieczyszczeniu filtra. Po czyszczeniu filtra zresetuj wskaźnik (przytrzymaj przycisk przez 3 sekundy).

Czy można samodzielnie zamontować okap?

Montaż wymaga podłączenia do przewodu kominowego i zasilania. Zalecamy skorzystanie z usług wykwalifikowanego elektryka, aby zapewnić bezpieczeństwo.

Jaka jest głośność okapu na maksymalnym biegu?

Na maksymalnym biegu głośność wynosi 55 dB, co odpowiada poziomowi rozmowy lub cichej ulicy.

Jak zresetować wskaźnik nasycenia filtra?

Po wyczyszczeniu filtra przeciwtłuszczowego naciśnij i przytrzymaj przez 3 sekundy przycisk odświeżania (ikona filtra) aż kontrolka zgaśnie.

Czy okap ma funkcję timera?

Tak, okap Bello wyposażony jest w timer, który automatycznie wyłącza urządzenie po zaprogramowanym czasie (10 minut).

Gdzie znaleźć numer seryjny okapu?

Numer seryjny znajduje się na tabliczce znamionowej wewnątrz okapu, po zdjęciu filtra. Zachowaj go do celów serwisowych.

INSTRUKCJA OBSŁUGI Bello Afrelli

z pasji do gotowania

Modele:

BELLO

STATO

INSTRUKCJA MONTAŻU OKAPÓW NADKUCHENNYCH

SPIS TREŚCI

INSTRUKCJE DOTYCZĄCE BEZPIECZNEGO DZIAŁANIA OKAPU 4 ....

• Problemy techniczne 10
• Aspekt przestrzenny 10
  – Tryb pracy okapu jako pochłaniacz 10
  – Okap jako pochłaniacz (obieg zamknięty) 11
• Montaż do sufitu 12

V. OGÓLNE UWAGI MONTAŻOWE 13

– Zawartość opakowania 13
– Narzędzia instalacyjne i przygotowanie do montażu 13
- Montowanie okapu 14

VI. SZCZEGÓŁOWA INSTRUKCJA MONTAŻU OKAPU 15

• Podłączenie elektryczne 17
  – Weryfikacja stanu okapu po montażu 18

VII. OŚWIADCZENIE PRODUCENTA 18

Dziękujemy, że wybrałeś okap marki Afrelli. Cieszymy się ogromnie, że to, co tworzymy będzie częścią Twojego domu.

Okap, który kupiłeś to nie tylko nowoczesna forma i wysokiej jakości materiały. Za każdym modelem kryje się kilkanaście lat naszego doświadczenia, regularnie zdobywana wiedza i niegasnąca pasja. Od ponad trzech dekad dbamy o to, by nasze urządzenia harmonijnie łączyły w sobie najnowsze trendy z perfekcyjną funkcjonalnością. Twój zakup jest dla nas potwierdzeniem tego, że zmierzamy w dobrym kierunku.

Życzymy satysfakcji i zadowolenia z użytkowania okapu fi rmy Afrelli.

INSTRUKCJE DOTYCZĄCE BEZPIECZNEGO DZIAŁANIA OKAPU

1. Przed przystąpieniem do montażu należy dokładnie przeczytać niniejszą instrukcję.
2. Instalację okapu należy przeprowadzić zgodnie z opisem i wytycznymi przedstawionymi w rozdziale VI. SZCZEGÓŁOWA INSTRUK-CJA MONTAŻU.
3. Okap nadkuchenny może być podłączony tylko do gniazda zasilającego wyposażonego w sprawnie funkcjonujące uziemienie. Należy sprawdzić, czy parametry sieci zasilającej są zgodne z danymi znamionowymi określonymi na tabliczce znamionowej okapu.
4. Niedopuszczalne jest, aby elektryczne gniazda zasilające instalacji stałej znajdowały się pod okapem.
5. Należy zwracać uwagę, aby przewód zasilający nie znajdował się pod okapem.
6. Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony u producenta lub u pracownika zakładu serwisowego albo przez wykwalifi kowaną osobę w celu uniknięcia zagrożenia.
7. W przypadku uszkodzenia okapu, naprawa może być przeprowadzona u producenta lub u pracownika zakładu serwisowego albo przez wykwalifi kowaną osobę.
8. Jeżeli okap nadkuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, pomieszczenie powinno być odpowiednio wentylowane (nie dotyczy to okapów, których konstrukcja przewiduje wyłącznie odprowadzenie powietrza z powrotem do pomieszczenia – pochłaniaczy zapachów).

9. Przed każdym czyszczeniem bądź wymianą fi ltra wyjąć wtyczkę okapu z elektrycznego gniazda zasilającego lub w przypadku okapu na stałe podłączonego do instalacji elektrycznej odłączyć zasilanie.

10. Istnieje ryzyko pożaru jeżeli czyszczenie nie odbywa się zgodnie z zaleceniami.

11. Pod okapem nadkuchennym nie używać otwartego ognia.
12. Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane ponieważ nagrzany tłuszcz może się łatwo zapalić.
13. UWAGA: Niektóre elementy okapu mogą się nagrzewać w przypadku korzystania z urządzenia do gotowania.
14. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fi zycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

I. DANE TECHNICZNE

MODEL
	AW-4R BELLO AW-4R STATO
NAPIĘCIE ZASILANIA 230 V / 50 Hz
ILOŚĆ TURBIN 1
ILOŚĆ STOPNI PRĘDKOŚCI TURBINY	4
SZEROKOŚĆ/ŚREDNICA OKAPU	∅600 mm
ILOŚĆ FILTRÓW ALUMINIOWYCH	2
OŚWIETLENIE LED 1 x 4 W |pasek| 4000 K
ŚREDNICA WYLOTU TURBINY	∅150 mm
POZIOM GŁOŚNOŚCI/ WYDAJNOŚĆ TURBINY	Turbina 700
1 bieg 44 dB(A)/241 m	^3/h
2 bieg 51 dB(A)/341 m	^3/h
3 bieg 57 dB(A)/449 m	^3/h
4 bieg 64 dB(A)/634 m	^3/h
MAKSYMALNY POBÓR MOCY TURBINY	210 W
MAKSYMALNY POBÓR MOCY OKAPU	214 W
TRYB PRACY pochłaniacz
STEROWANIE elektroniczne	przyciskowe z wyświetlaczem
PILOT ZDALNEGO STEROWANIA	radiowy (w zestawie)
FILTRY WĘGLOWE 2 szt. montowane na turbinę (w zestawie)

Tabela 1. Parametry techniczne okapu.

RYSUNKI TECHNICZNE

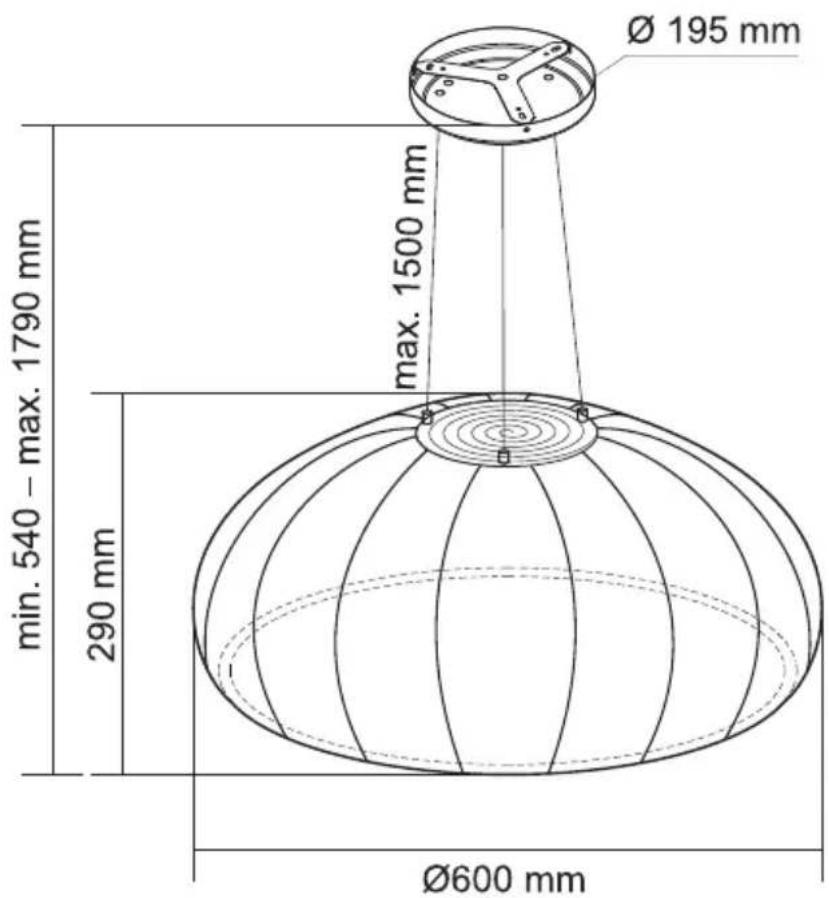

min. 540 - max. 1790 mm 290 mm max. 1500 mm Ø195 mm Ø600 mm

OKAP AW-4R BELLO

Średnica ∅600 mm

waga netto 19,00 kg waga brutto 22,45 kg

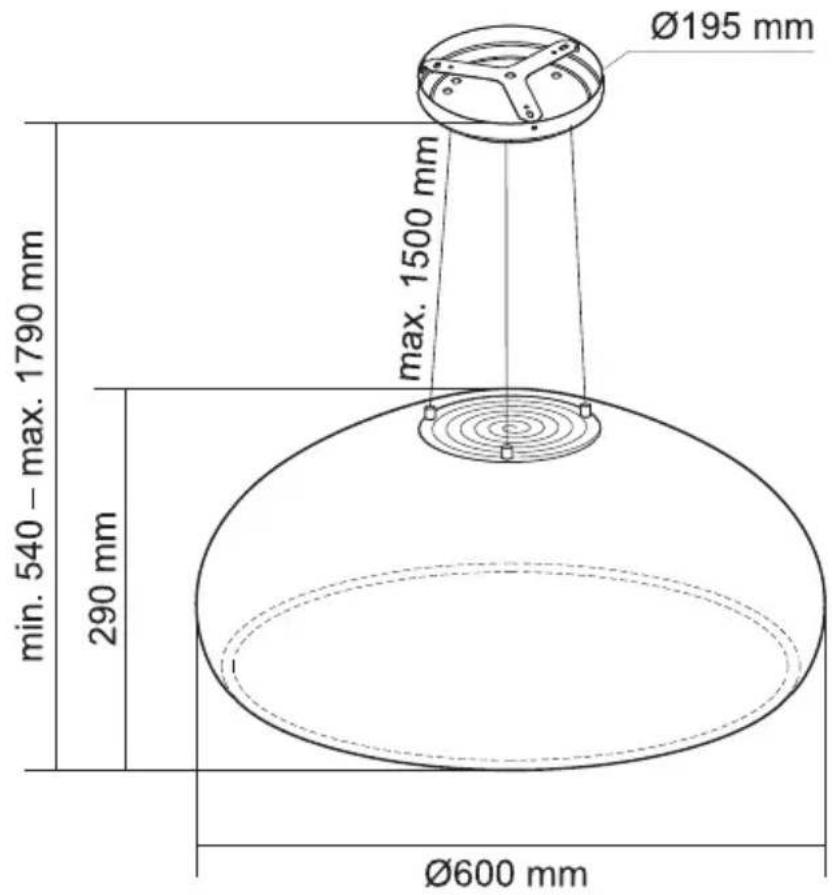

min. 540 - max. 1790 mm 290 mm max. 1500 mm Ø 195 mm Ø600 mm

OKAP AW-4R STATO

Średnica ∅600 mm

waga netto 19,00 kg waga brutto 22,45 kg

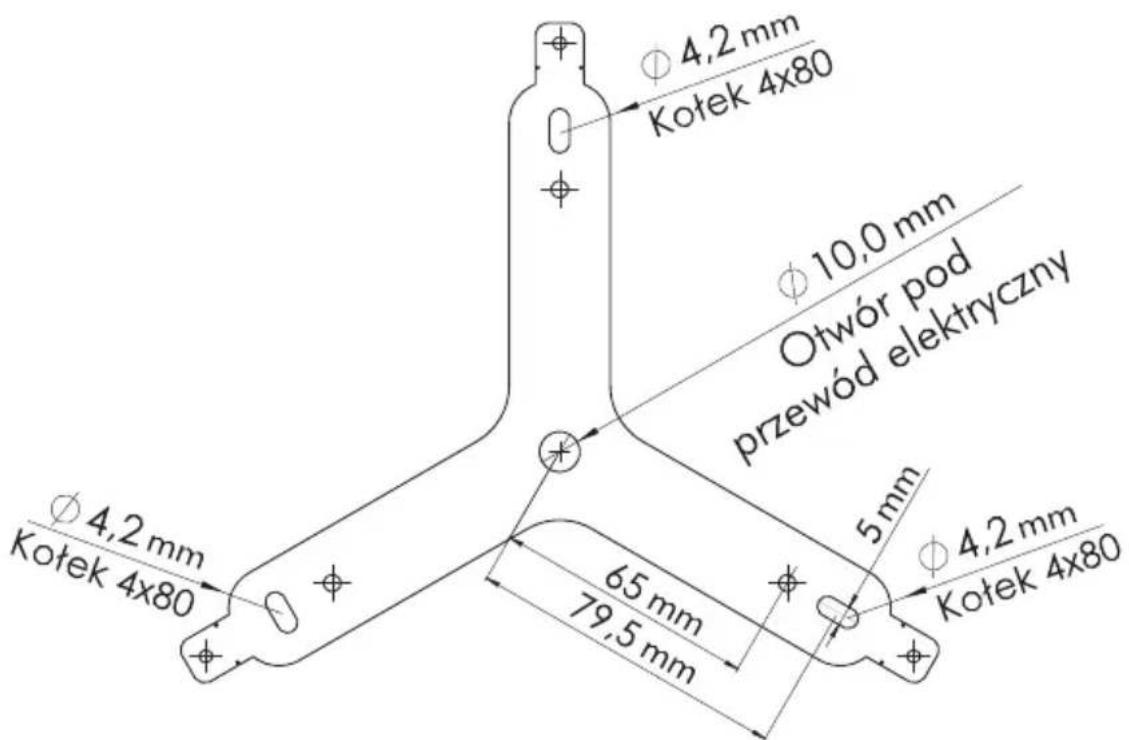

Rysunek uchwytu montażowego:

AW-4R BELLO, AW-4R STATO

Kotek 4x80 4,2 mm Ø 10,0 mm Otwór pod przewód elektryczny Ø 4,2 mm Kotek 4x80 65 mm 79,5 mm 5 mm Ø 4,2 mm Kotek 4x80

III. ZAWARTOŚĆ ZESTAWU

Elementy montażowe

1 okap (korpus)

2 podsufitka

3 uchwyt1 szt.1 szt.1 szt.

4 linki

5 zaczep górny (zestaw)

3 szt.

6 uchwyt do montażu przewodu elektrycznego

1 szt.

7 śruby montażowe
blachowkręt 3,5 x 12 mm

3 szt.

8 akcesoria

radiowy pilot zdalnego sterowania 1 szt.

Circular black fan or vent with concentric rings, no visible text or symbols

filtr węglowy 2 szt.

IV. UWAGI PRZED MONTAŻEM

Problemy techniczne

Przed przystąpieniem do montażu urządzenia należy wziąć pod uwagę wszystkie ewentualne problemy techniczne oraz trudności, które mogą wystąpić w czasie instalacji okapu, jak i jego eksploatacji. Montaż urządzenia powinien być wykonany przez wykwalifi kowany oraz przeszkolony personel. Zarówno umiejscowienie okapu, prace montażowe oraz sposób podłączenia okapu do instalacji wentylacyjnych i elektrycznych muszą być zgodne z przepisami prawa oraz obowiązującymi normami.

Aspekt przestrzenny

Przed instalacją okapu i wykonaniem jakichkolwiek prac montażowych należy upewnić się, że urządzenie swymi rozmiarami będzie pasowało do wielkości pomieszczenia. Należy dokładnie sprawdzić czy wymiary okapu pozwolą na jego montaż w wybranym miejscu. Warto zwrócić szczególną uwagę na kolor i wykończenie okapu tak, by komponował się z innymi sprzętami w kuchni, zabudową meblową oraz dodatkami i akcesoriami. Ponadto, należy zadbać o to, by bryła okapu, jego kształt i forma, nie wpłynęły negatywnie na wizerunek pomieszczenia i jego ergonomię np. przysłonienie widoku, zablokowanie okna, zasłonienie istotnych elementów pomieszczenia, itp.

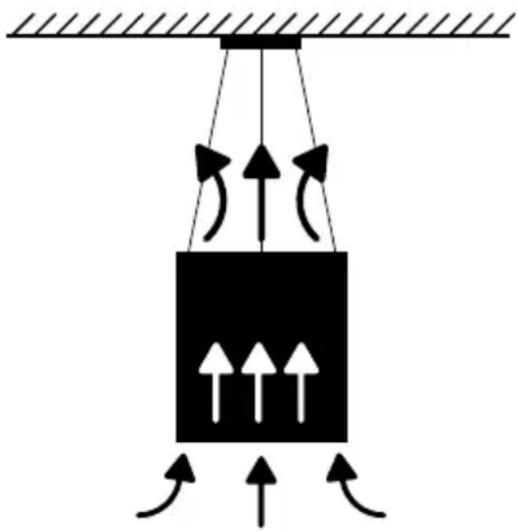

Tryb pracy okapu: pochłaniacz

• Urządzenie działa jako pochłaniacz zapachów (obieg zamknięty) (Ryc. 1).
  ° Pochłaniacz – opary najpierw zostają uwolnione od resztek tłuszczu oraz zapachów, a następnie ponownie wydmuchiwane są do kuchni.

Ryc. 1. Pochłaniacz (obieg zamknięty)

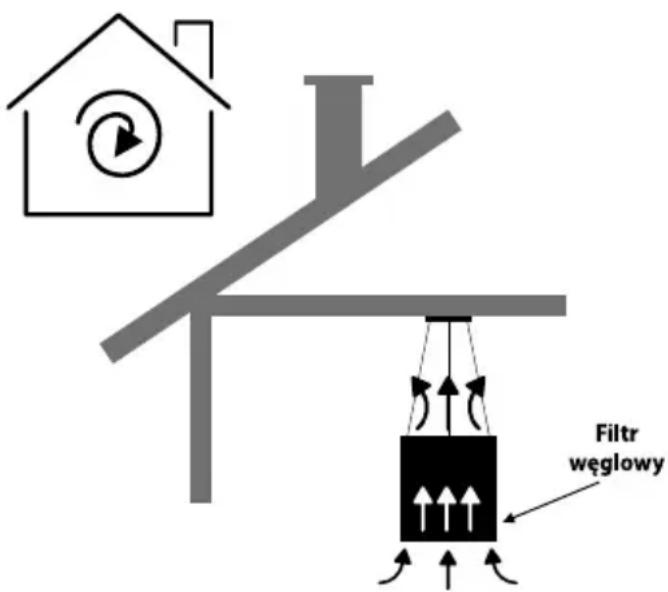

Okap jako pochłaniacz (obieg zamknięty)

Wybierając pochłaniacz (Ryc. 2), pamiętaj o tym, że:

• Ten tryb pracy stosowany jest w sytuacji, kiedy nie ma możliwości wyprowadzenia wyciągu na zewnątrz. Do pochłaniacza nie instaluje się przewodów wentylacyjnych.
• By okap pochłaniał zapachy konieczne jest zastosowanie fi ltra z węglem aktywnym.
• Nie wolno użytkować pochłaniacza, w którym nie zamontowano fi Itra węglowego.
• Użycie fi ltra węglowego zmniejsza wydajność okapu o ok. 30% zwiększając przy tym jego głośność.
• Okapy wyspowe na linkach zostały fa-

brycznie wyposażone w filtry węglowe. Pozostałe typy okapów nie posiadają filtrów węglowych lub dodawane są one do sprzętu jako wyposażenie opcjonalne.

• Zasysane powietrze jest oczyszczane z tłuszczu i zapachów przy użyciu filtrów węglowych zamontowanych w okapie. Następnie powietrze zostaje zwrócone do pomieszczenia przez kratki wylotowe znajdujące się w górnej części okapu.
  • ZABRONIONE JEST ZASŁANIANIE KRATEK WYLOTOWYCH!
• W przypadku okapów sufi towych lub zabudowanych w meblach (podszafkowych), a pracujących w trybie pochłaniaczy, należy zadbać o odprowadzenie powietrza z sufitu lub z mebli tak, aby przefiltrowane powietrze swobodnie trafiało z powrotem do pomieszczenia.

Filtr węglowy

Ryc. 2. Okap jako pochłaniacz

Montaż do sufi tu

• Sufi t musi być płaski i poziomy.
• Sufi t musi posiadać dostateczną nośność.
• Głębokość otworów musi równać się długości śrub.

- Kołki rozporowe muszą być mocno osadzone.

- Biorąc pod uwagę szeroką ofertę materiałów budowlanych, z których obecnie konstruuje się sufi ty, producent nie dołącza śrub ani kołków rozporowych. Warto skonsultować się ze specjalistą od zamocowań.

- W przypadku niestandardowych konstrukcji sufitu lub sufitu podwieszanego z płyty gipsowo-kartonowej do zamocowania okapu konieczne jest zastosowanie odpowiedniego materiału do mocowania lub budowa stelażu przy użyciu szpilek, kątowników, itp. Należy skonsultować się ze specjalistą od zamocowań.

- Stropy drewniane (lub o podobnej konstrukcji, w tym z gips-kartonu) powodują zwiększoną głośność podczas pracy okapu. W przeciwieństwie do np. stropów żelbetowych działają na zasadzie pudeł rezonansowych.

- OKAP MUSI BYĆ ZAMONTOWANY DO SUFITU STAŁEGO!

- NIE WOLNO INSTALOWAĆ OKAPU DO SUFITU PODWIESZANEGO: ani do jego płyt, ani do jego stelaża!

- Przed rozpoczęciem wiercenia otworów montażowych dla okapu należy sprawdzić sufi t, by nie uszkodzić istniejących instalacji np. gazowej, elektrycznej czy wodnej.

- Maksymalny ciężar okapu nadkuchennego został podany w sekcji rysunki techniczne tejże instrukcji.

V. OGÓLNE UWAGI MONTAŻOWE

Poniżej znajdują się uniwersalne uwagi związane z montażem okapów. Zastosowanie się do opisanych zasad umożliwia prawidłową instalację i bezpieczne użytkowanie urządzenia.

Zawartość opakowania

• Należy RAZ JESZCZE sprawdzić czy zestaw jest kompletny. W punkcie III. ZAWARTOŚĆ ZESTAWU niniejszej instrukcji wymienione są elementy, które powinny znaleźć się w opakowaniu. Jeśli czegoś brakuje lub któryś z elementów jest uszkodzony, należy poinformować o tym Serwis Producenta.
• Należy przygotować poszczególne elementy do montażu w taki sposób, by łatwo było po nie sięgnąć.
• Należy sprawdzić czy wewnątrz okapu nie znajdują się dodatkowe materiały dostarcza- ne wraz z urządzeniem (na przykład woreczki z wkrętami, karta gwarancyjna, dowód zakupu, itp.). Jeśli są, wyjmij je i zachowaj.

- UWAGA! Usuń z turbiny ewentualne zabezpieczenie transportowe!

Narzędzia instalacyjne i przygotowanie do montażu

- Przed montażem, należy upewnić się, że wszelkie narzędzia potrzebne do instalacji są w zasięgu ręki.

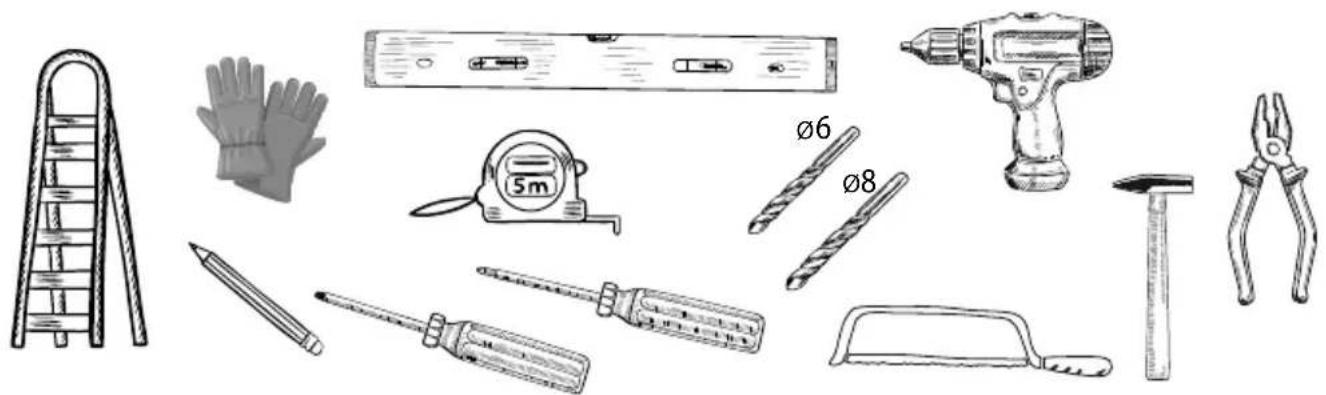

Ryc. 6. Narzędzia rekomendowane podczas montażu

- Ze względu na gabaryty urządzenia do rozpakowania, wyjęcia i montażu okapu zalecane są 2 osoby dorosłe. W przypadku urządzeń o większych rozmiarach zaleca się więcej niż 2 osoby dorosłe.

UWAGA! !

Ryc. 7. Uwaga: wymagane min 2 osoby do montażu

- Okap należy zamontować w odległości min. 55 cm nad płytą kuchenną urządzenia elektrycznego i min. 65 cm nad płytą kuchenną urządzenia gazowego. Odległość jest mierzona między powierzchnią podtrzymującą naczynia do przyrządzania potraw na płycie kuchennej a najniższą częścią okapu nadkuchennego. Jeżeli w instrukcjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić.

Montowanie okapu

• Przed ukończeniem montażu nie należy podłączać urządzenia do sieci elektrycznej.
• Uwagi dotyczące zabezpieczeń:

° Okapy wykończone lakierem czarny połysk – nie należy zdejmować materiałów ochronnych (folie, papier, itp.). Należy je usunąć dopiero w czasie montażu.
° Okapy ze stali nierdzewnej INOX (folia laserowa) – nie należy zdejmować materiałów ochronnych (folie, papier, itp.). Należy je usunąć po zakończonym montażu.
° Okapy o innych wykończeniach – nie należy zdejmować materiałów ochronnych (folie, papier, itp.). Należy je usunąć po zakończonym montażu.

• UWAGA: ewentualne oznaczenia i strzałki na folii ochronnej służą wyłącznie identyfikacji kierunku szlifu stali, co jest niezbędne w procesie produkcyjnym. Nie są to oznaczenia montażowe i nie należy się nimi sugerować.
• UWAGA: maskownica jest elementem podatnym na zarysowania, zwłaszcza podczas przymierzania i montowania okapu. Wsuwanie i wysuwanie maskownicy do i z korpusu okapu może doprowadzić do zniszczenia elementu.
• Przed jakimkolwiek odwiertem montażowym w ścianie czy sufi cie należy starannie sprawdzić miejsca odwiertów, by nie uszkodzić istniejących instalacji (prąd, gaz, woda itp.). Podłoże tak ściany, jak i sufi tu musi być stabilne.
• Przewiercenie przewodów elektrycznych będących w ścianie i połączenie ich przez dyble/śruby montażowe z obudową okapu może spowodować zwarcie instalacji elektrycznej, uszkodzenie lub zniszczenie okapu, innych urządzeń w pomieszczeniu, a w skrajnych przypadkach może prowadzić do pożaru. Równocześnie istnieje ryzyko porażenia osoby, która dotknie obudowę okapu, co może grozić uszczerbkiem na zdrowiu, kalectwem, a w skrajnych przypadkach nawet śmiercią.
• Okap nadkuchenny jest ciężkim urządzeniem, dlatego jego przenoszenie oraz instalacja powinny być wykonywane przez co najmniej dwie osoby dorosłe.
• W przypadku okapów z aluminiowym fi Itrem przeciwtłuszczowym dostępnym bezpośrednio (niezabezpieczony dodatkową klapą czy osłoną), przed instalacją okapu należy go zdemontować aby zminimalizować ryzyko jego uszkodzenia. Po zakończonej instalacji należy ponownie zamontować aluminiowy fi ltr przeciwtłuszczowy w okapie.
• W okapach wyspowych i kominowych maskownicę okapu można skrócić poprzez jej obcięcie od dołu, jednak nie więcej niż 10 cm.

Samodzielne skrócenie tego elementu nie powoduje utraty gwarancji.

VI. SZCZEGÓŁOWA INSTRUKCJA MONTAŻU OKAPÓW: AW-4R BELLO, AW-4R STATO

UWAGA!

Przystępując do instalacji okapu należy zabezpieczyć meble, płytę grzewczą i inne urządzenia znajdujące się w bliskim sąsiedztwie strefy montażu.

Opis symboli 7, itp. znajduje się w rozdziale III. ZAWARTOŚĆ ZESTAWU.

KROK 1

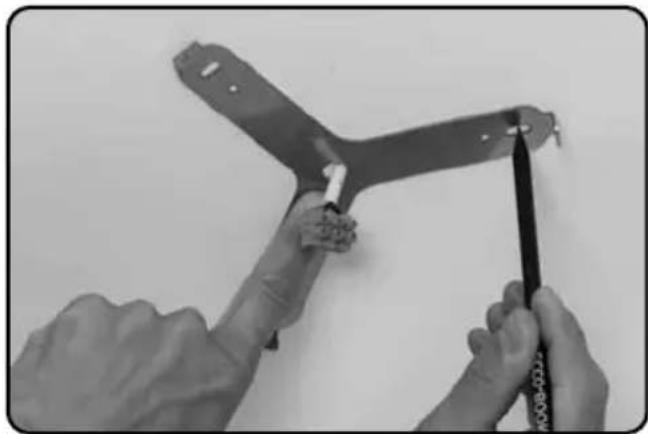

Na suficie, centralnie nad kuchnią lub płytą grzewczą wyznaczyć, a następnie wywiercić otwory pod kołki rozporowe potrzebne do montażu uchwytu 3.

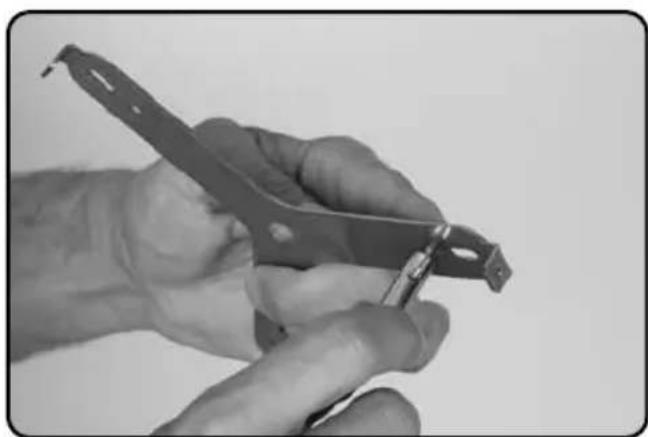

Do uchwytu okapu 3 przykręcić trzy zaczepy górne 5. Następnie gotowy uchwyt przymocować do sufitu.

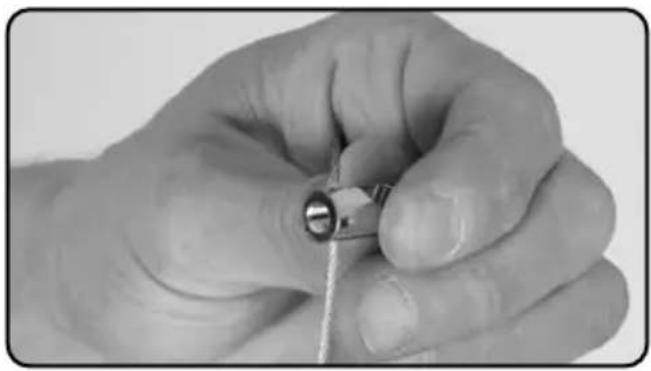

Jedną z linek 4 przeciągnąć przez mniejszy otwór uchwytu do montażu przewodu elektrycznego 6, następnie przewód elektryczny przeciągnąć przez większy otwór w uchwycie do montażu przewodu elektrycznego 6. Po ustaleniu długości linek (Krok 4) należy dokręcić śrubę znajdującą się w uchwycie przewodu zasilającego 6.

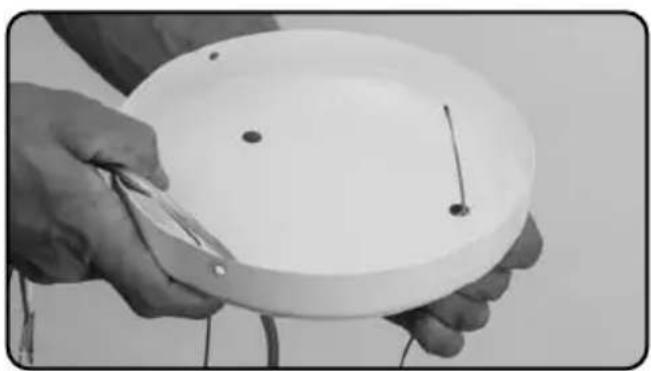

Przeciągnąć przez podsufitkę 2 linki 4 i przewód elektryczny. Koniec każdej z linek przeciągnąć przez zaczep górny 5 znajdujący się w uchwycie 3. Naciskając na górną część zaczepu 5 wyregulować długość linek 4 tak, aby wszystkie były jednakowej długości, a okap wisał w poziomie na odpowiedniej wysokości.

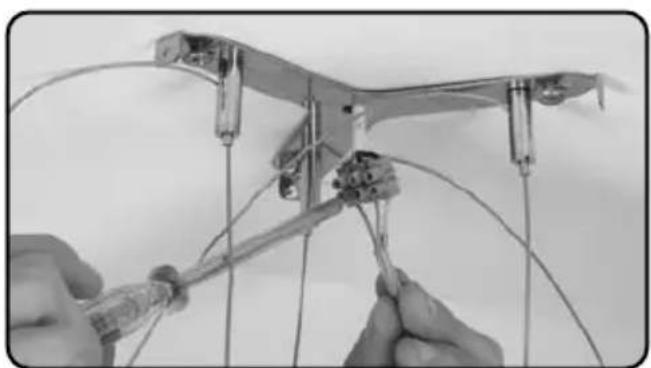

Przewód elektryczny podłączyć do kostki elektrycznej znajdującej się przy suficie. Następnie podsufitkę ② przykręcić do uchwytu montażowego ③ za pomocą trzech blachowkrętów ⑦.

Podłączenie elektryczne

• Przed ukończeniem montażu nie wolno podłącać urządzenia do sieci elektrycznej.
• Podczas instalowania nie można zaginać ani zaciskać kabla przyłączeniowego. Wymagane parametry przyłączy znajdują się na tabliczce znamionowej umieszczonej wewnątrz urządzenia, widocznej po wyjęciu aluminiowego fi ltra przeciwtłuszczowego.
• Przed podłączeniem urządzenia do źródła zasilania elektrycznego należy mieć pewność, że napięcie i częstotliwość prądu w instalacji elektrycznej odpowiadają wartościom podanym na tabliczce znamionowej okapu. Tabliczka znamionowa okapu umieszczona jest wewnątrz urządzenia – widoczna po wyjęciu aluminiowego fi ltra przeciwtłuszczowego.
• Urządzenie odpowiada I klasie ochrony przeciwporażeniowej. Okap posiada przewód zasilający z uziemieniem.
• Okap dostarczany jest z przewodem elektrycznym i wtyczką. Może być ona podłączona do każdego, zainstalowanego zgodnie z przepisami i zabezpieczonego gniazda z uziemieniem (230 V / 50 Hz).
• Przewód przyłączeniowy ma długość ok. 1,5 m i jest zakończony wtyczką z możliwością jej odcięcia i podłączenia przewodu na stałe lub w przypadku okapów wyspowych na linkach przewód zakończony jest przewodami do podłączenia do kostki elektrycznej.
• Obcięcie wtyczki, by podłączyć okap na stałe do prądu nie powoduje utraty gwarancji. Zalecane jest powierzenie tej czynności osobie wykwalifi kowanej.
• W przypadku, gdy okap wyposażony jest we wtyczkę, po zakończonej instalacji, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu.
• Jeśli zastosowane gniazdko elektryczne po montażu okapu nie jest swobodnie dostępne, to używany obwód prądowy musi mieć możliwość odłączenia w celu przeprowadzenia prac konserwacyjnych.
• Istnieje możliwość odcięcia wtyczki i wpięcia przewodów bezpośrednio do kostki. W przypadku, gdy:

° okap zostanie pozbawiony wtyczki (bezpośrednie podłączenie do sieci),
° wtyczka ulokowana jest w trudno dostępnym miejscu,
° wtyczka jest zabudowana,

po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy z rozwarciem styków wynoszącym minimum 3 mm. Umożliwi on całkowite odcięcie od sieci elektrycznej w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji. Zabezpieczenie takie może wykonać wyłącznie specjalista elektryk.

Weryfi kacja stanu okapu po montażu

• Należy ściągnąć wszystkie folie ochronne, następnie usunąć ewentualne pozostałości kleju oraz (w razie potrzeby) plamy tłuszczu i oleju.
• Należy ściągnąć folię zabezpieczającą z aluminiowych fi ltrów przeciwtłuszczowych (zwykle koloru niebieskiego lub białego).
• Po ściągnięciu folii ochronnej z okapu, producent zaleca przetarcie go specjalnym środkiem zabezpieczająco-konserwującym dedykowanym do danej powierzchni. Zalecenia dotyczące czyszczenia i konserwacji znajdują się w pkt. 7 CZYSZCZENIE I KONSERWACJA Poradnika (osobna broszura).
• Należy przeprowadzić test funkcjonowania. Przez kilkadziesiąt godzin możliwe jest wydobywanie się nieprzyjemnego zapachu z urządzenia, szczególnie w obiegu zamkniętym. Jest to naturalny proces, który nie powinien budzić niepokoju. Specyfi czny zapach zanika wraz z dotarciem się turbiny.
• Zalecane jest ponowne sprawdzenie poprawności działania wszystkich funkcji okapu w trybie sterowania panelem sterującym na okapie, jak i pilotem bezprzewodowym.
• Należy upewnić się, że okap zamocowany jest prosto, stabilnie, nie odchyla się od pionu.
• Należy zweryfi kować, czy okap nie rezonuje (wpada w drgania), może to oznaczać, że śruby i mocowania nie zostały prawidłowo dokręcone.
• Należy sprawdzić, czy klapka zwrotna nie jest zablokowana, a przewody i kratka wentylacyjna są wolne od zatorów.

VII. OŚWIADCZENIE PRODUCENTA:

Okap nadkuchenny spełnia wszystkie wymagania określone w przepisach UE mających do niego zastosowanie. W związku z powyższym została dla niego wystawiona deklaracja zgodności, a urządzenie opatrzono oznaczeniem CE.

CE

DEKLARACJA ZGODNOŚCI UE / WE

1. Typ / model wyrobu: typ: AW-4R model: Solari Sofito Inox 96/120 (850); Stato 60 (700); Bello 60 (700)

2. Nazwa i adres producenta:

Afrelli Sp. z o.o. ul. Hoża 86/416, 00-682 Warszawa, Polska.

1. Niniejsza deklaracja zgodności wydana zostaje na wyłączną odpowiedzialność producenta.

2. Przedmiot deklaracji: Okap nadkuchenny

3. Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego:

☐ Dyrektywa dla urządzeń radiowych "RED" 2014/53/UE
Dyrektywa ograniczenia niektórych pierwiastków "RoHS" 2011/65/UE+2015/863/UE
Dyrektywa ekoprojekt dla produktów związanych z energią "ErP" 2009/125/WE
□ Rozporządzenie Komisji (UE) nr 66/2014

1. Odniesienia do odnośnych norm zharmonizowanych, które zastosowano, lub do innych specyfikacji technicznych, w stosunku do których deklarowana jest zgodność:

PN-EN 60335-2-31:2015-02 (EN 60335-2-31:2014) PN-EN 60335-1:2012+A11:2014-10+A13:2017-11+A1:2019-10+A2:2019-11+A14:2020-05 (EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A2:2019+A14:2019) PN-EN 62233:2008 (EN 62233:2008) PN-EN 55014-1:2017-06+A11:2020-07 (EN 55014-1:2017+A11:2020) PN-EN 61000-3-2:2014-10 (EN 61000-3-2:2014) PN-EN 61000-3-3:2013-10 (EN 61000-3-3:2013) PN-EN 55014-2:1999+A1:2004+A2:2009 (EN 55014-2:1997+A1:2001+A2:2008) PN-ETSI EN 300 220-1 V3.1.1:2017-08 (ETSI EN 300 220-1 V3.1.1:2017) PN-ETSI EN 300 220-2 V3.1.1:2017-08 (ETSI EN 300 220-2 V3.1.1:2017) PN-ETSI EN 301 489-3 V2.1.1:2019-10 (ETSI EN 301 489-3 V2.1.1:2019) PN-ETSI EN 301 489-1 V1.9.2:2012 (ETSI EN 301 489-1 V1.9.2:2011) PN-EN IEC 63000:2019-01 (EN IEC 63000:2018) PN-EN 61591:2002+A1:2006+A2:2011+A11:2014-08+A12:2015-04 (EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015)

1. Jednostka notyfikowana ... (nazwa, numer) przeprowadziła ... (opis interwencji) i wydała certyfikat: ..... Nie dotyczy.

2. Informacje dodatkowe:

Podpisano w imieniu producenta:

miejsce i data wydania:

imię i nazwisko, stanowisko, podpis:

Warszawa, 26.04.2021

Hoeck

AFRELLI POLSKA Sp. zo.o. Sprzedaż 00-682 Warszawa, ul. Hoża 86/416 NIP 701-095-11-14, Reg. 384673460 www.afrelli.pl tel. [phone]

Karta dla okapu nadkuchennego typ AW-4R (wersja 700 m³/h) model: BELLO

	Oznaczenie	Wartość	Jednostka
Identyfikator modelu	AW-4R
Roczne zużycie energii AEC	hood 62 kWh/r
Klasa efektywności energetycznej B
Wydajność przepływu dynamicznego FDE	hood 24,3
Klasa wydajności przepływu dynamicznego B
Sprawność oświetlenia LE	hood 42,5
Klasa sprawności oświetlenia A
Efektywność pochłaniania zanieczyszczeń GFE	hood 66,1 %
Klasa efektywności pochłaniania zanieczyszczeń	D
Minimalne natężenie przepływu powietrza Q	min 241,7 m		^3/h
Maksymalne natężenie przepływu powietrza Q	max 452,3 m		^3/h
Natężenie przepływu powietrza w trybie intensywnym	635		m^3/h
Poziom hałasu przy minimalnej wydajności w warunkach normalnego użytkowania	LWA 44	dB
Poziom hałasu przy maksymalnej wydajności w warunkach normalnego użytkowania	LWA 57		dB
Poziom hałasu w trybie intensywnym	LWA 64	dB
Pobór mocy mierzony w trybie wyłączenia	Po N.d. W
Pobór mocy mierzony w trybie czuwania	Ps 0,26		W
Współczynnik upływu czasu	f 1,1
Wskaźnik efektywności energetycznej	EEIhood 63,6
Natężenie przepływu powietrza mierzone w optymalnym punkcie pracy	QBEP 349,1 m		^3/h
Ciśnienie powietrza mierzone w optymalnym punkcie pracy	PBEP 363		Pa
Pobór mocy mierzony w optymalnym punkcie pracy	WBEP 144,7		W
Moc nominalna systemu oświetlenia	WL 5,9	W
Średnie natężenie oświetlenia zapewnianego przez system oświetlenia na powierzchni płyty grzejnej	Emiddle 251		lux
Poziom mocy akustycznej	LWA 57	dB

Odniesienie do metod pomiarów i obliczeń zastosowanych w celu ustalenia powyższych wyników:
Rozporządzenie nr 65/2014/UE, Rozporządzenie nr 66/2014/UE,
PN-EN 50564:2011 (EN 50564:2011) – Elektryczny sprzęt domowy – pomiar poboru mocy sprzętu w stanie gotowości do pracy.
PN-EN 60704-2-13:2017-02 (EN 60704-2-13:2017) – Elektryczne przyrządy do użytku domowego i podobnego - Procedura badania
hałasu - Część 2-13: Wymagania szczegółowe dla okapów nadkuchennych i innych wyciągów oparów kuchennych.
PN-EN 61591:2002+A1:2006+A2:2011+A11:2014-08+A12:2015-04(EN61591:1997+A1:2006+A2:2011+A11:2014+A12:2015)-
Domowe okapy nadkuchenne i inne wyciągi oparów kuchennych – Metody badań cech funkcjonalnych.

Karta dla okapu nadkuchennego typ AW-4R (wersja 700 m³/h) model: STATO

	Oznaczenie	Wartość	Jednostka
Identyfikator modelu AW-4R
Roczne zużycie energii AEC	hood 62 kWh/r
Klasa efektywności energetycznej B
Wydajność przepływu dynamicznego FDE	hood 24,3
Klasa wydajności przepływu dynamicznego B
Sprawność oświetlenia LE	hood 42,5
Klasa sprawności oświetlenia A
Efektywność pochłaniania zanieczyszczeń GFE	hood 66,1 %
Klasa efektywności pochłaniania zanieczyszczeń	D
Minimalne natężenie przepływu powietrza Q	min 241,7 m		^3/h
Maksymalne natężenie przepływu powietrza	Qmax	452,3 m	^3/h
Natężenie przepływu powietrza w trybie intensywnym	635		m^3/h
Poziom hałasu przy minimalnej wydajności w warunkach normalnego użytkowania	LWA	44	dB
Poziom hałasu przy maksymalnej wydajności w warunkach normalnego użytkowania	LWA	57	dB
Poziom hałasu w trybie intensywnym	LWA	64	dB
Pobór mocy mierzony w trybie wyłączenia	Po N.d.	W
Pobór mocy mierzony w trybie czuwania	Ps	0,26	W
Współczynnik upływu czasu	f	1,1
Wskaźnik efektywności energetycznej	EEIhood	63,6
Natężenie przepływu powietrza mierzone w optymalnym punkcie pracy	QBEP 349,1 m		^3/h
Ciśnienie powietrza mierzone w optymalnym punkcie pracy	PBEP	363	Pa
Pobór mocy mierzony w optymalnym punkcie pracy	WBEP	144,7	W
Moc nominalna systemu oświetlenia	WL 5,9	W
Średnie natężenie oświetlenia zapewnianego przez system oświetlenia na powierzchni płyty grzejnej	Emiddle	251	lux
Poziom mocy akustycznej	LWA	57	dB

Odniesienie do metod pomiarów i obliczeń zastosowanych w celu ustalenia powyższych wyników:
Rozporządzenie nr 65/2014/UE, Rozporządzenie nr 66/2014/UE,
PN-EN 50564:2011 (EN 50564:2011) – Elektryczny sprzęt domowy – pomiar poboru mocy sprzętu w stanie gotowości do pracy.
PN-EN 60704-2-13:2017-02 (EN 60704-2-13:2017) – Elektryczne przyrządy do użytku domowego i podobnego - Procedura badania hałasu - Część 2-13: Wymagania szczegółowe dla okapów nadkuchennych i innych wyciągów oparów kuchennych.
PN-EN 61591:2002+A1:2006+A2:2011+A11:2014-08+A12:2015-04 (EN61591:1997+A1:2006+A2:2011+A11:2014+A12:2015) - Domowe okapy nadkuchenne i inne wyciągi oparów kuchennych - Metody badań cech funkcjonalnych.

IX. POMOC I SERWIS

Jeżeli, pomimo naszej dokładnej kontroli jakości, stwierdzą Państwo nieprawidłowości w pracy i funkcjonowaniu zakupionego urządzenia prosimy o kontakt z naszym Serwisem, który udzieli fachowej pomocy.

Przed połączeniem się z serwisem należy zanotować następujące dane sprzętu:

Typ / Nazwa modelu: ____

Data zakupu: ____

Opis usterki

Części zamienne można nabyć bezpośrednio u producenta lub w autoryzowanych punktach serwisowych.

ONLINE

Więcej informacji na temat naszych produktów, wyposażenia, części zamiennych oraz serwisu można znaleźć na stronie internetowej www.afrelli.pl.

KONTAKT

Jeśli nadal masz wątpliwości i nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe, zadzwoń do Biura Obsługi Klienta ([phone]), gdzie uzyskasz profesjonalną pomoc.

Wezwanie technika serwisu w przypadku nieprawidłowej obsługi urządzenia jest odpłatne również w okresie gwarancyjnym. Zlecenie naprawy oraz pomoc w razie usterki należy powierzyć technikom Serwisu producenta. Dzięki temu zyskują Państwo pewność, że naprawy zostaną wykonane przez fachowców, którzy dysponują oryginalnymi częściami zamiennymi do danego urządzenia.

UWAGA!

Producent zastrzega sobie prawo do wprowadzania zmian do urządzenia w dowolnym czasie i bez powiadomienia. Drukowanie, tłumaczenie i powielanie, nawet częściowe, niniejszej instrukcji jest uwarunkowane upoważnieniem i zezwoleniem od Producenta. Językiem instrukcji jest język polski i Producent nie ponosi odpowiedzialności za jakiekolwiek błędy w transkrypcji lub tłumaczeniu.

X. KARTA GWARANCYJNA

1. Sprzedający gwarantuje sprawne działanie sprzętu w okresie 24 miesięcy od daty sprzedaży. Ujawnione w tym okresie wady fabryczne będą usuwane bezpłatnie.
2. Karta gwarancyjna ważna jest wyłącznie z dowodem zakupu.

3. Okap zostanie naprawiony w ciągu 14 dni roboczych, jeżeli klient dostarczy reklamowany towar do serwisu lub punktu sprzedaży.

4. Gwarancja nie obejmuje:

a) mechanicznych uszkodzeń sprzętu spowodowanych przez użytkownika, b) uszkodzeń i wad wynikających na skutek:

– niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania lub konserwacji,
– stosowania niewłaściwych materiałów eksploatacyjnych, środków czyszczących bądź konserwujących,
- nieprzestrzegania zaleceń producenta w zakresie eksploatacji sprzętu poza warunkami indywidualnego gospodarstwa domowego (np.: w punktach zbiorowego żywienia, zakładach gastronomicznych, itp.),
– samowolnych napraw, przeróbek lub zmian konstrukcyjnych, c) uszkodzeń spowodowanych czynnikami zewnętrznymi niezależnymi od producenta (np. transport, nieprawidłowe napięcie zasilania).

1. Gwarancji udziela się od daty wydania okapu udokumentowanej dowodem sprzedaży, który powinien zawierać datę zakupu i symbol urządzenia.

Data sprzedaży Pieczęć i podpis sprzedawcy

XI. INFORMACJE O PRZEBIEGU NAPRAWY

Lp.	Data zgłoszenia	Data wykonania naprawy, podpis technika	Opis naprawy
