INSTRUKCJA OBSŁUGI Panter FD-2 + RZS-70 Dakr

AGROPARTS Nowy Kawęczyn 32, 96-115 Nowy Kawęczyn

SPIS TREŚCI

1. Identyfikacja produktu....4

2. Instrukcja Bezpieczeństwa ....5

2.1 Pracy kosiarką....5

2.2 Pracy kosiarką....5

2.3 Piktogramy bezpieczeństwa....5

2.4 Zalecenia bezpieczeństwa pracy....6

2.5 Warunki bezpieczeństwa pracy....6

2.6 Miejsce obshugi....7

2.7 Dźwignie sterujące....7

2.7.1 Funkcje dźwigni....8

2.7.2 Położenie transportowe....8

1. Przygotowanie do pracy....9

3.1 Przygotowanie do pracy....9

3.2 Uruchomienie silnika....10

3.3 Kontrola talerza tnącego....10

3.4 Kontrola układu tnącego....10

1. Transport, Obshuga, Przeglady....11

2. Praca z kosiarką....11

3. Opis urządzenia....12

6.1 Główne podzespoły....12

6.2 Dane techniczne....13

1. Konserwacja....13

7.1 Czyszczenie kół łańcuchowych....14

7.2 Wymiana oleju....14

7.3 Wymiana oleju zimowa....15

7.4 Wymiana i ostrzenie noży....16

7.5 Zmiana prędkości jazdy....16

7.6 Demontaż kosiarki....16

7.7.Demontaż podbieracza z talerzem tnącym....16

7.8.Regulacja i wymiana pasków klinowych....17

7.9.Regulacja Pasa klinowego talerza tnącego....17

7.10.Wymiana pasa klinowego talerza tnącego....18

7.11.Regulacja pasa klinowego napędu jazdy....18

7.12.wymiana pasa klinowego napędu jazdy....18

8.0.Zmiana rozstawu kół....18

9.0. Typowe uszkodzenia....19

10.0 Likwidacja....19

11.0 Transport Urządzenia....21

12.0 Przechowywanie....21

13.0 Postępowanie w razie wypadku lub uszkodzenia ciała....21

14.0 Postępowanie w przypadku awarii....21

15.0 Typowe Usterki....22

16.0 Gwarancja....22

17.0 Katalog części....25

Drogi kliencie

Dziękujemy za wybór i zakup urządzenia produkowanego przez firmę DAKR.

Naszym zadaniem było wyprodukowanie urządzenia, o wysokiej jakości które odpowiadałoby państwa wymaganiom.

Jesteśmy przeświadczeni, że po zapoznaniu się dokładnie z instrukcja obsługi praca i obsługa urządzenia nie nastręczy większych trudności.

Miejsca oznaczone poniższym znakiem, należy traktować jako szczególnie niebezpieczne i nakazujące zachowanie szczególnej uwagi i ostrożności

Firma DAKR spol. s r.o. nie ponosi odpowiedzialności za wypadki powstałe podczas pracy urządzeniem niezgodnie z przeznaczeniem.

1. Przeznaczenie mikrociągnika:

Mikrociągnik jest wykonany jako jednolite urządzenie o nieskomplikowanej obsłudze, przeznaczone do szeregu prac w ogrodnictwie, plantacjach jagodowych, a w szczególności do koszenia trawy na użytkowanych lub nieużytkowanych terenach zielonych.

2. Kosiarka RZS 70

Urządzenie do koszenia powierzchni użytków lub nieużytków zielonych. Zalecana do koszenia w obcjściach gospodarskich gdzie nie ma możliwości utrzymania wysokiej jakości trawników. Wysokość koszonej trawy nie ma znaczenia.

Kosiarkę można również wykorzystywać do koszenia zielonki na paszę dla zwierząt.

3. Przystawki współpracujące z mikrociągnikiem PANTER 2

- kosiarka bębnowa RZS 70

-kosiarka mulczująca M 70

-kosiarka dyskowa DZS 125

- spychacz do śniegu

-frez do śniegu

-szczotka ZK 100

-platforma transportowa

-glebogryzarka

-przyczepka

1. IDENTYFIKACJA WYROBU

Dane identyfikacyjne kosiarki znajdują się na tabliczce znamionowej umieszczonej na ramie maszyny, przy kole w prawym dolnym rogu. Firma DAKR zalecałaby po zakupie kosiarki dane z tabliczki zostały wpisane do tabeli poniżej w instrukcji obsługi.

Produkt typ: ....

Nr seryjny: ....

Silnik typ: ....

Silnik seria ....

Adres sprzedawcy: ....

Adres serwisu: ....

Data sprzedaży:

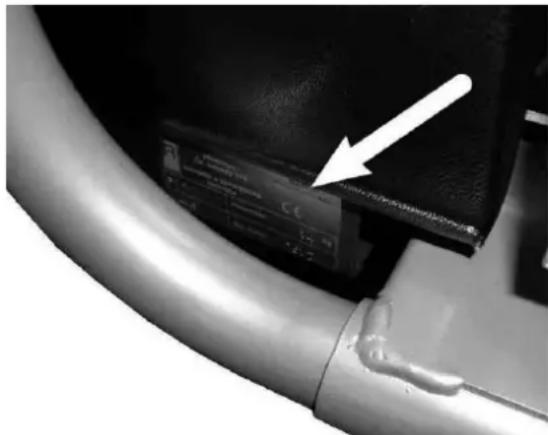

Rys 1 - Miejsce umieszczenia tabliczki

1. Instrukcje Bezpieczeństwa
   2.1 Pracy kosiarką
   2.1.1 Kosiarka jest przeznaczona do koszenia i wycinania trawy bez względu na jej wysokość. Trawa może być odrzucana na stronę lub rozrzucana dookoła bębna.

Ostrzeżenie: noże, śruby i nakrętki samoblokujące potrzeba sprawdzać, każdorazowo po uderzeniu w przeszkodę, oraz przed każdym koszeniem, czy nie są one uszkodzone. Zabrania się naprawy uszkodzonych noży, śrub poprzez spawanie jakichkolwiek elementów wirujących.

2.2 Koszenie jest zabronione w następujących warunkach:

na powierzchni nieznanej dla nas, i w przypadku gdy mogą być obiekty niepożądane takie jak butelki, kamienie, kawałki żelaza, przewody, resztki materiałów budowlanych, itp. Zabrania się koszenia w miejscach gdzie nie można wyeliminować obecności osób lub zwierząt.

2.3 PIKTOGRAMY BEZPIECZEŃSTWA

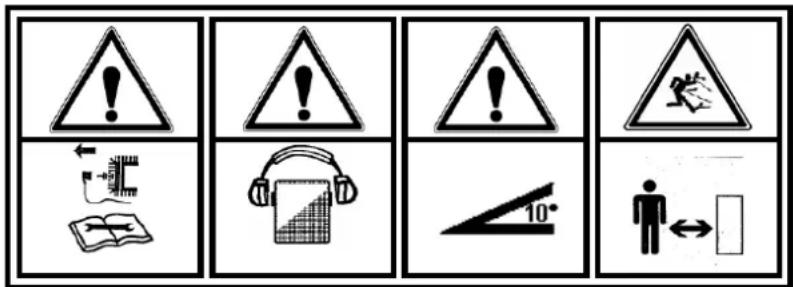

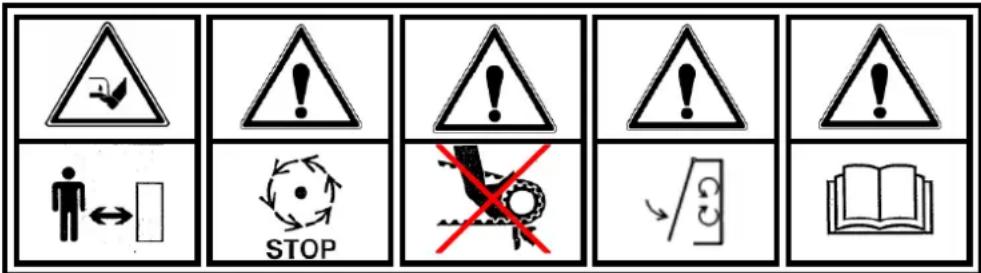

1	2	3	4	5
Zachować bezpieczna odległość.	Części wirujące	Przekładnia pasowa niebezpieczeństwo	Przed uruchomieniem założyć osłone	Zapoznać się z instrukcja

6	7	8	9
Przed naprawa odłączyć świece zapłonowa	Stosować ochronniki słuchu	Max nachylanie pracy	Zachować bezpieczna odległość

2.4 Zalecenia bezpieczeństwa pracy

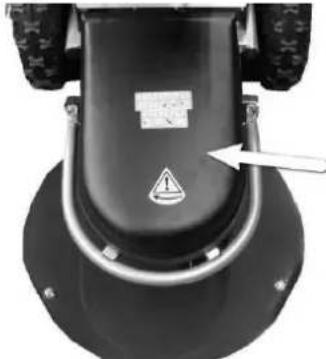

Rys 2 – Umieszczenie piktogramu ostrzegającego o niebezpieczeństwie

2.5 Warunki bezpieczeństwa pracy

Przed uruchomieniem urządzenia zapoznać się dokładnie z instrukcją obsługi. Praca urządzeniem tylko zgodnie z zaleceniami zawartymi w instrukcji obsługi. Zabrania się używania urządzenia niezgodnie z instrukcją obsługi.

1) Nosić odpowiednią odzież i obuwie!
2) Kosiarka może być uruchamiana tylko na otwartym lub dobrze wentylowanym terenie. Gazy spalinowe są trujące!
3) Uzupełniać paliwo można tylko po wyłączeniu silnika na otwartej lub dobrze wentylowanym przestrzeni. Opary paliwa są wybuchowe!
4) Nie wolno posługiwać się otwartym ogniem ani palić tytoniu w pobliżu kosiarki!
5) Przewóz osób na kosiarce jest zabroniony.
6) Przed każdym użyciem sprawdzić, czy noże są naostrzone i dokręcone.
7) Powierzchnia robocza musi być oczyszczona przed rozpoczęciem pracy z ciał obcych takich jak kamienie, gałęzie i inne.
8) Podczas koszenia nie może być w obszarze roboczym osób lub zwierząt.
9) Kosiarka rotacyjna może być używana na stokach o nachyleniu max. 10° (17%).
10) Nie wolno ingerować w silnik, aby zwiększyć jego moc i prędkość.
11) W przerwach w pracy, pracownik nie powinien być narażony na działanie nadmiernego hałasu i wibracji.
17) W sąsiedztwie budynków mieszkalnych urządzenie może pracować okresie od 6:00 □ 18:00.
18) Pracować urządzeniem może osoba powyżej 18 roku życia Nie wolno dopuścić, żeby maszyna była używana przez dzieci i osoby w wieku poniżej 18 lub przez nieupoważnione osoby. Podczas pracy min odległość od maszyny 20 m. Operator odpowiada za szkody, które spowodował stronom trzecim w wyniku użytkowania maszyny.

Producent nie odpowiada za szkody spowodowane przez urządzenie podczas pracy niezgodnie z instrukcją obsługi.

Bezpieczeństwo produktu zapewniają wszelkiego rodzaju osłony części ruchomych. Praca kosiarką bez którejkolwiek osłony jest surowo zakazana.

Dodatkowym zabezpieczeniem operatora podczas pracy są dźwignie napę jazdy oraz napędu noży. Aby uruchomić napęd noży lub napęd jazdy należy dźwignię przysunąć do rękojeści.

Dźwignie należy cały czas przytrzymywać przy rękojeści, blokada dźwigni jest zabroniona. Zwolnienie dźwigni napędu noży powoduje ich automatyczne zatrzymanie. Przekładnia pasowa napędu noży posiada hamulec.

2.6 Miejsce obsługi

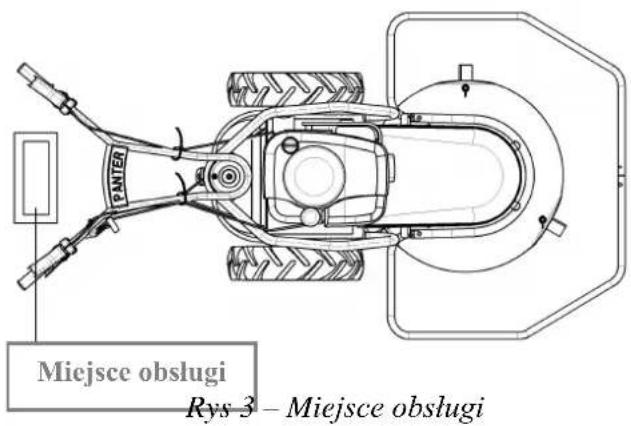

Miejsce obsługi urządzenia jest zawsze za uchwytem kierowniczym jednostki napędowej.

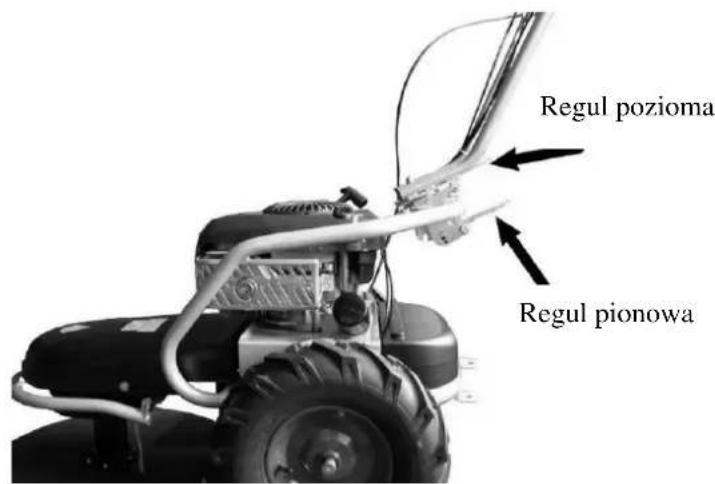

Uchwyt jest regulowany zarówno w płaszczyźnie poziomej jak i pionowej. Zawsze przed przystąpieniem do pracy należy wyregulować uchwyt dostosowując do swojego wzrostu.

Obsługa urządzenia powinna zawsze być wykonywana obiema rękami !!!

2.7 Dźwignie sterujące

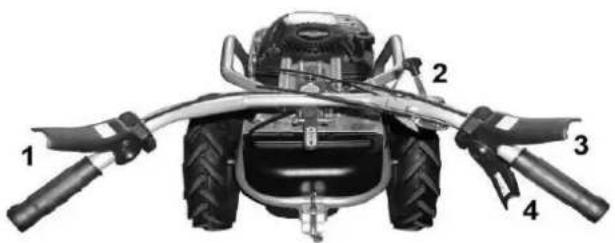

Rys 4 - Dźwignie sterujące

1 – Napęd talerza koszącego
2 - Dźwignia gazu
3 – Dźwignia napędu jazdy
4 – Wypięcie napędu kół

2.7.1 Funkcje dźwigni regulacji na rysunku

1. Dźwignia uruchamiania noży
2. Dźwignia regulacji obrotów silnika. Silnik posiada automatyczna opcję zamykania przepustnicy. Przy zimnym silniku dźwignie ustawiamy w pozycji START
3. Dźwignia jazdy. Po naciśnięciu dźwigni jednostka napędowa jedzie do przodu.
4. Po naciśnięciu dźwigni 4 zostaje odłączona przekładnia napędowa . Dzięki temu możemy przetaczać urządzenie bez uruchamiania silnika.

Na obrazku nr 5 pokazane są dźwignię regulacji uchwytu kierowniczego.

Rys 5 - zmiana położenia uchwytu

Koniec dźwigni unieść do góry i wówczas możemy przeprowadzić regulację położenia uchwytu kierowniczego. Uchwyt kierowniczy jest odłączany od jednostki napędowej.

2.7.2 Transportowe położenie uchwytu kierowniczego

Położenia transportowego uchwytu kierowniczego używa się podczas przewozu jednostki napędowej. Po naciśnięciu dźwigni regulacji poziomej możemy przekręcić uchwyt kierowniczy zgodnie z ruchem wskazówek zegara

Szczególną uwagę należy zwrócić na linki sterujące. Długość linek jest wystarczająca pod warunkiem, że uchwyt kierowniczy będziemy obracać zgodnie ze wskazówkami zegara.

3.0 PRZYGOTOWANIE DO PRACY

Produkt od producenta do nabywcy produktu jest dostarczany przez producenta w stanie częściowo rozmontowanym oddzielnie układzie koszącym i jednostce silnikowej. Produkt do transportu musi być w położeniu poziomym - na kołach i zabezpieczony przeciwko przemieszczaniu się podczas transportu

3.1 Przygotowanie do pracy

Przed pierwszym uruchomieniem należy sprawdzić czy produkt jest nieuszkodzony, podczas transportu i magazynowania. Jeśli uszkodzony, skontaktuj się z dostawcą. Jeśli jest uszkodzony części uszkodzone muszą być zastąpione, używaj tylko oryginalnych części zapasowych.. Kontrolę przeprowadzać w położeniu koszenia tj. przy wyłączonym silniku na równej powierzchni.

Urządzenie przed przystąpieniem do pracy musi mieć zamontowane wszystkie osłony.

Przed przystąpieniem do pracy skontroluj:

miejsce, na którym będziekie kosić.

funkcjonalność i działanie wszystkich dźwigni regulacyjnych.

dokręcenie wszystkich śrub, noży i innych rotacyjnych elementów, skontrolujcie stan osłon ochronnych.

skontrolujcie ilość paliwa, poziom oleju. ciśnienie w kołach.

Rys 6 - Max. Średnice otworów w nożykach.

UWAGA!!!! Kiedy tak nie jest należy wymienić nożyki na nowe

Należy skontrolować luz w położeniu noża .Luz nie może być większy niż 2,5 mm od oryginalnego pierwotnego wykonania profilu (obr. 8). Kontrolujcie też śruby mocujące noże.

Uszkodzony gwint lub jakiekolwiek pęknięcia są przyczyna ,że wymiana śrub na nowe jest konieczna.

D=oryginalna średnica otworu noża (19,3mm)

R=dopuszczalna średnica otworu (D+2,5mm).

3.2. URUCHOMIENIE SILNIKA

Skontrolować, poziom oleju w silniku!!!!. Silniki montowane w urządzeniach nie są napełniane olejem silnikowym!!!!!!!!!

Skontrolować, poziom paliwa w zbiorniku. Praca na starym paliwie grozi uszkodzeniem silnika.

Przy uruchomieniu zimnego silnik dźwignię gazu ustawić w położeniu START, w przypadku uruchomienia ciepłego silnika dźwignię gazu ustawić w położeniu MAX.

W silnikach Briggs&Stratton przy uruchomieniu zimnego lub ciepłego silnika należy dźwignię zawsze ustawiać w pozycji MAX.

Silnik ma automatyczne ssanie i położenie STRT jest zbyteczne.

Pociągnąć za linkę rozrusznika aż do wyczucia oporu i wówczas gwałtownie szarpnąć silnik powinien zaskoczyć. Jeżeli silnik nie zaskoczy czynność należy powtórzyć.

Jeżeli pomimo kilku prób silnik nie uruchomi się należy skontaktować się ze sprzedawcą.

Po uruchomieniu silnika przesunąć dźwignię gazu do położenia MIN dla wyrównania obrotów silnika.

Nie zaleca się po uruchomieniu silnika utrzymywać wysokie obroty.

Po krótkiej pracy (cca 1-2 minuty) możemy zacząć pracę kosiarką.

Rys 7 – Oznaczenia na manetce gazu

3.3 Kontrola zatrzymania talerza tnącego

Dźwignię gazu ustawić w położeniu MIN a po obniżeniu obrotów należy zwolnić dźwignię napędu talerza tnącego. Talerz powinien zwolnić następnie zatrzymać się Jeżeli tak nie jest należy przeprowadzić regulację pasa klinowego zgodnie z instrukcją.

Na funkcjonowanie hamulca ma wpływ wyregulowanie pasa klinowego napędzającego talerz tnący.

Rozpędzony talerz do max obrotów /oprócz frezu do śniegu/ powinien się zatrzymać po 7 obrotach. Frez do śniegu po 5 obrotach.

3.4 Kontrola układu tnącego

Przed każdym koszeniem należy skontrolować talerz tnący .Zawsze musi być czysty i swobodnie się obracać.

Kontrolę należy przeprowadzić przy wyłączonym silniku.

4. Transport, Obsługa i Przechowywanie

• Urządzenie przed przystąpieniem do pracy należy skontrolować czy jest po przetransportowaniu na miejsce pracy nie zostało uszkodzone, jest kompletne i całe
  -Urzadzenie należy transportować na przyczepce najlepiej w kartonie w którym zakupiliśmy kosiarkę.
• transportować urządzenie najlepiej kiedy silnik jest zimny.
• przy wkładaniu na przyczepkę nie wolno przechylac ani obracając kosiarki, ponieważ olej może się dostać do filtra powietrza.
• przechowywać urządzenie należy suchym miejscu, aby nie było narażone na działanie wilgoci.
• najlepiej przechowywać urządzenie bez paliwa w zbiorniku.
• zawsze przed dłuższym okresem składowania należy kosiarkę dokładnie wyczyścić.
• przechowywać urządzenie w miarę na równej powierzchni, uchwyt kierowniczy można wtedy złożyć do położenia transportowego.
  -Na urządzeniu podczas składowania zabrania się układania innych urządzeń.
• podczas pracy na pochyłościach wszelkie naprawy, regulacje są zabronione.
• podczas przechowywania posezonowego zaleca się aby wszystkie połączenia śrubowe pokryć smarem konserwującym.
• Zabrania się pracy urządzeniem z silnikami czterosuwowymi na pochyłościach większych niż 15 stopni.

5. Przygotowanie do pracy,praca z kosiarką

- z powierzchni przygotowanej do koszenia usunąć kamienie, drut, szkło itp. przedmioty które mogą stanowić

zagrożenie dla obsługującego lub mogą spowodować uszkodzenie kosiarki.

- kiedy nóż zacznie pracować przed przystąpieniem do pracy skontrolujcie czas zatrzymania talerza.

-Koszenie zawsze przeprowadzać przy maksymalnych obrotach silnika.

- po uruchomieniu i krótkiej pracy silnika ustawić dźwignią na manetce gazu właściwe obrotu do pracy.

-gdy podczas pracy kosiarka dostanie za dużych wibracji ,lub usłyszycie nieznany hałas należy bezwzględnie przerwać prace i skontrolować urządzenie.

- podczas pracy uchwyt kierowniczy należy prowadzić zawsze dwoma rękami.

-podczas koszenia zawsze obserwujcie talerz, prowadzić należy kosiarkę lekko naciskając na rączki tak aby talerz był zawsze ponad powierzchnią ziemi.

-jeżeli podczas pracy zachodzi konieczność uzupełnienia paliwa należy zatrzymać silnik, poczekać chwile do jego ostygnięcia i wówczas należy uzupełnić paliwo.

-podczas nalewania paliwa używać lejka.

-zawsze stosować ETYLINE 95, paliwo nalewać przez sitko, które jest umieszczone pod korkiem wlewu.

- podczas koszenia wysokich traw zachodzi prawdopodobieństwo szybszego zanieczyszczenia żeberek chłodzących silnika. Należy zawsze obserwować stan czystości silnika i niedopuszczań do całkowitego zabrudzenia.

- w przypadku stwierdzenia jakiegokolwiek uszkodzenia lub zużycia noży zawsze należy wymienić je na nowe.

-podczas pracy kosiarka przebywanie osób trzecich przed kosiarka jest zabronione.

- nie wolno zostawiać pracującego urządzenia bez dozoru.

- przy uruchomieniu talerza tnącego zawsze pojawia się charakterystyczny dźwięk podczas napinania pasa klinowego. Jest to zupełnie naturalne.

-zalecamy kilkakrotnie w sezonie wyczyścić i nasmarować, osłonę przekładni, łańcuchy, sprzęgło, linki połączenia śrubowe itp.

6. Opis urządzenia

6.1 główne podzespoły

Jednostka napędowa

Zespół koszący

Układ kierowniczy

Jednostka napędowa jest wyposażona w silnik czterosuwowy firmy BRIGGS & STRATTON /Panter-FD-2, Panter FD-3, Panter RZS/ lub dwusuwowym /Panter RZS. Są to silniki z wałem pionowym. Pod silnikiem jest umieszczona przekładnia pasowa , która przekazuje napęd na przekładnię zębatą. Uruchamianie napędu jazdy odbywa się dźwignią z prawej strony z uchwytu kierowniczego poprzez linkę sprzężoną z napinaczem pasa klinowego od przekładni pasowej.

Przekładnia pasowa napędzana bezpośrednio od silnika przekazująca napęd bezpośrednio na kosiarkę. Włączanie lub wyłączanie kosiarki odbywa się poprzez naciśnięcie dźwigni umieszczonej na uchwycie kierowniczym z lewej strony połączonej linką bezpośrednio z napinaczem.

Na uchwycie kierowniczym z lewej strony umieszczona jest również dźwignia hamulca talerza koszącego kosiarki.

Kosiarka jest oddzielnym urządzeniem agregowanym z jednostka napędową. Kosiarka jest wyposażona w uchwyt o przekroju kwadratowym . Uchwyt z kosiarki należy spasować z otworem o przekroju kwadratowym w jednostce napędowej. Następnie należy lekko dokręcić dwie śruby stabilizujące. Założyć od dołu pas klinowy na koło pasowe a następnie wyregulować napięcie pasa za pomocą śruby ustalającej. Wówczas dokręcić śruby stabilizujące napęd na talerz tnący jest przekazywany przekładnią pasową.

Koszenie odbywa się za pomocą talerza na którym są umieszczone trzy nożyki tnące.

Nożyki są montowane do talerza w taki sposób aby mogły się uchylac w przypadku napotkania podczas koszenia twardych przedmiotów takich jak ; korzeń, kamień itp.

W przedniej części kosiarki znajduje się osłona ochronna.

UWAGA!!! Praca bez osłony jest zabroniona.

Rękojeść jest wykonana z rurki stalowej, regulacji rękojeści można dokonywać zarówno w poziomie jak i pionie. Uchwyty są powleczone gumą antywibracyjną.

6.2 Techniczne Parametry

Parametr	FD-2 + RZS-70	Jednostka
Długość	1850	mm
Szerokość	720	mm
Wysokość	1180	mm
Waga kosiarki	24	kg
Waga Jednostki Motorowej	54	kg
Prędkość	1,7 2,7 4,0	km/hond
Szerokość robocza	690	mm
Wysokość koszenia	40	mm
Max. Obroty talerza	1750	min^-1
Silnik	Briggs&Stratton
Moc	6,5	HP
Obroty silnika	3000	min^-1
Wymiary kół	16x4 - 4.00-8
Ciśnienie powietrza w kołach	150	kPa
prześwit	650	mm

6.3 Agregowanie kosiarki z jednostką napędową

Agregowanie przeprowadzać na pewnym twardym podłożu.

Jednostkę napędową ustawić poziomo tak aby się nie mogła opaść w dół i zabezpieczyć, lub poprosić o pomoc drugą osobę, która przytrzyma jednostkę za uchwyty kierownicze.

Osoba która pomaga powinna zostać poinformowana zachowaniu szczególnej ostrożności.

UWAGA!!!! Podczas montażu nie wolno uruchamiać silnika

Kosiarka jest oddzielnym urządzeniem agregowanym z jednostka napędową. Kosiarka jest wyposażona w uchwyt o przekroju kwadratowym . Uchwyt z kosiarki należy spasować z otworem o przekroju kwadratowym w jednostce napędowej. Przed przystąpieniem do montażu śruby w uchwycie jednostki napędowej należy poluzować. Wsunąć uchwyt kosiarki w kwadratowy uchwyt jednostki napędowej. Założyć od dołu pas klinowy na koło pasowe od

silnika. Następnie należy lekko dokręcić dwie śruby stabilizujące i wyregulować napięcie pasa za pomocą śruby ustalającej. Wówczas dokręcić śruby stabilizujące.

Podczas montażu należy zwrócić uwagę aby nie doszło do uszkodzenia pasa klinowego.

7. Konserwacja

Konserwacji i napraw urządzenia mogą przeprowadzać tylko te osoby, które zostały przeszkolone i zapoznały się z instrukcją obsługi.

Przed przystąpieniem do konserwacji lub naprawy należy zwrócić uwagę na kompletność urządzenia, czy nie jest uszkodzone lub

zdemontowane.

7.1 Czyszczenie i smarowanie kół łańcuchowych jednostki.

1. Odkręcić 3 śruby od dołu i zdjąć osłone.

2. Oczyścić z brudu oraz resztek trawy koła łańcuchowe, sprzęgielka oraz łańcucha

Czyszczenie układu napędowego kół zależy od jakości i wysokości koszonej trawy oraz od czasu pracy kosiarki.

3.Zawsze po oczyszczeniu elementów wymienionych w pkt.2 należy je posmarować smarem.

Czyszczenie układu napędowego kół jezdnych należy przeprowadzać bezwzględnie z jakimkolwiek urządzeniem pracuje jednostka napędowa.

7.2 Wymiana oleju w silniku

PANTER-2 jest napędzany silnikiem czterosuwowym firmy Briggs&Stratton/ dokładne parametry oleju są podane w instrukcji obsługi silnika/.

Wymianę oleju najlepiej przeprowadzić na ciepłym silniku, kiedy został opróżniony zbiornik paliwa. Gdy jest to niemożliwe należy upewnić się „ze zbiornik paliwa jest zamknięty korkiem. Przed wymiana oleju należy przygotować zbiornik do którego będziemy wlewać zużyty olej.

Wymianę oleju przeprowadzamy w następujący sposób:

• Podłożyć klocek pod lewe koło
• Odkręcić korek wlewu oleju
• Podłożyć zbiornik na zużyty olej pod jednostkę
• Chwycić za uchwyt kierowniczy i przechylić do tyłu
• Wylać olej do przygotowanego zbiornika.

UWAGA!! Nigdy nie przechylać na stronę gaźnika. Wylewanie oleju przeprowadzać z najwyższą ostrożnością aby nie doszło do skażenia terenu.

PIERWSZĄ WYMIANĘ NALEŻY PRZEPROWADZIĆ PO 5 GODZ PRACY. NASTĘPNA PO 50 GODZ. PRACY

7.3 Wymiana oleju zimowa

Jednostka napędowa PANTER-2 jest przystosowana do pracy zimą z frezem do śniegu, szczotka lub spychaczem. Gdy zamierzamy pracować urządzeniem zimą musimy wymienić olej na wielosezonowy zgodnie z instrukcja i zaleceniem producenta silnika.

Czyszczenie silnika	Silnik czyścimy w zależności od stopnia zanieczyszczenia strumieniem powietrza. Najlepiej czyścic silnik za każdym razem podczas wymiany oleju lub filtra powietrza. Dokładnie wyczyścić w szczególności zeberka chłodnicy. Sprawdzić stan śrub mocujących silnik do ramy.UWAGA naprawy silnika zlecać najlepiej autoryzowanym serwisom.
Czyszczenie kosiarki	Zanieczyszczenia talerza tnącego z wierzchu wyczyścić twarda szczotka.Zanieczyszczenia od spodu najlepiej czyścić skrobakiem. Należy zachować szczególna ostrożność aby nie zranić się nożykiem.
Czyszczenie Jednostki napędowej	Jednostkę napędowa czyścic strumieniem powietrza. Sprawdzić stan połączeń śrubowych, stan powietrza w kołach jezdnych. Co każde 50 godz pracy czyścic koła łańcuchowe napędu jazdy.

7.4 Wymiana i ostrzenie noży

Przy jakiejkolwiek pracy z nożami należy używać rękawic

Należy pamiętać, że krawędzie tnące noży są ostre.

Ostrzenie noży zaleca się przeprowadzić przed każdym

to

na urządzeniu ostrząc zwykła ostrzałka przy zachowaniu szczególnej ostrożności.

Noże powinny być ostrzone równomiernie ponieważ nierównomierne zużycie noży może prowadzić do nadmiernych drgań.

Jeżeli zauważymy jakiekolwiek uszkodzenia na nożu należy bezwzględnie wymienić go na nowy.

UWAGA!!!! Zawsze przy wymianie noży na nowe należy wymienić śruby mocujące!!!

Do przykręcenia nakrętki używamy klucz dym metrycznego. Dokręcamy siłą 80 Nm.

Ponieważ śruba noża jest dokręcana nakrętka samo kontrująca zaleca się aby przy każdej wymianie noża wymienić również śruby.

7.5 Zmiana prędkości jazdy

Ustawić jednostkę na płaskiej nawierzchni. Wyłączyć silnik . Zdjąć tylna osłonę.. Ręcznie przełożyć pas klinowy napędu jazdy na odpowiednie koło pasowe dobierając odpowiednią prędkość .Licząc od dołu na najwyższym kole pasowym uzyskujemy prędkość 4,4 km/godz drugie koło pasowe prędkość 2,9 km/godz trzecie koło pasowe 2,1 km/godz czwarte koło pasowe służy do napędu kosiarki.

UWAGA!! Pas klinowy musi być zawsze ułożony w rowkach kół pasowych w jednej płaszczyźnie.

7.6 Demontaż kosiarki rotacyjnej

W celu demontażu kosiarki należy;

1. Podeprzeć jednostkę napędową tak aby podczas demontażu się nie przewróciła
2. Zdjąć czarną osłonę paska klinowego
3. Zluzować śruby tak jak na rys 8.
4. Zdjąć od dołu pas klinowy z koła pasowego jednostki napędowej
5. Powoli wysunąć uchwyt kosiarki, z kwadratowego uchwytu jednostki napędowej.

7.7 Demontaż podbieracza z talerzem tnącym

1. Zdjąć czarną osłonę paska klinowego
2. Zluzować śrubę na kole pasowym rys 9.
3. Ustawić kosiarkę w pozycji aby talerz nie był na ziemi
4. Poluzować śrubę o dwa obroty i lekko uderzyć młotkiem w łeb śruby.
5. Poklepując na łeb śruby uwolnić podbieracz. Nie wolno więcej wykręcać śruby ponieważ może dojść do uszkodzenia gwintu.
6. Postępować w ten sposób aż do całkowitego uwolnienia podbieracza.
7. Przy wkładaniu z powrotem podbieracza używać tylko siły rąk.
8. po założeniu podbieracza założyć osłonę ochronną.

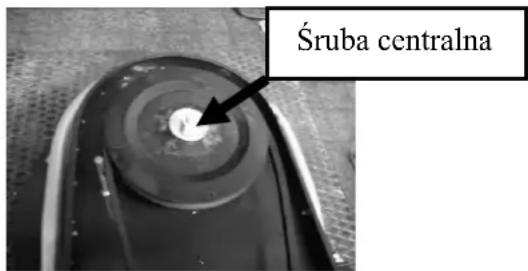

Rys 9 -śruba centralna

7.8 Regulacja i wymiana pasków klinowych

Pas klinowy należy bezwzględnie wymienić kiedy na jego powierzchni zauważymy jakiekolwiek pęknięcia, uszkodzenia, lub nadmierne zużycie.

UWAGA!!! Firma DAKR zaleca stosowanie oryginalnych części zamiennych.

Należy dbać o to aby zawsze pas klinowy był odpowiednio napięty, sprawdzić dokładnie obieg pasa, czy jest on umieszczony dokładnie w rowkach kół pasowych lub rolkach napinacza. / rys 13/W przypadku gdy mamy trudności wymianą pasa najlepiej zwrócić się o pomoc do sprzedawcy lub punktu serwisowego.

Złe założony i napięty pas klinowy powoduje powstanie hałasu, złę obroty talerza tnącego, objawia się tym, ze podczas pracy silnik ma cały czas wysokie obroty itp.

W każdym z tych przypadków należy przeprowadzić regulacje napięcia pasa.

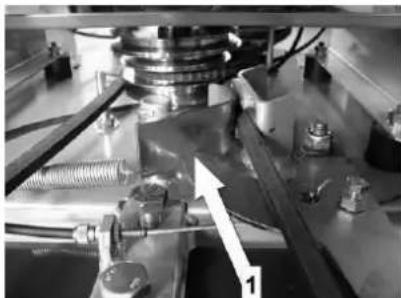

7.9 Regulacja pasa klinowego talerza tnącego

W tym celu należy:

1. Zdjąć czarną osłone.
2. Zdjąć pas klinowy z hamulca i koła pasowego silnika/ rys 10/. Śruba regulacyjną na lince napędu talerza przy uchwycie kierowniczym ustawić luz między napinaczem a hamulcem ok 2 mm /poz1 obar 10/
3. Zablokować śrubę regulacyjna na lince nakrętką i założyć pas klinowy na koło pasowe.
4. Poluzować śluby mocujące kosiarkę do jednostki napędowej/ rys 8/ tak aby można było kosiarkę przesunąć ale tak aby jednostka napędowa nie przechylata się na dół lub do góry. Jest to konieczne ponieważ po wykonaniu regulacji napięcia pasa się zmieni. Po zwolnieniu śrub mocujących należy śrubę napinającą/ 2 rys 13/ dokręcić do oporu tak aby pas klinowy się napiął.
5. Po naciśnięciu dźwigni napędu talerza powinniście zaobserwować jak kosiarka lekko przysunęła się do jednostki napędowej. Teraz należy dokręcić śrubę regulacyjną kluczem i za kontrować nakrętka. Na koniec należy dokręcić dwie śruby mocujące kosiarkę w uchwycie.
6. Teraz na powietrzu uruchomcie kosiarkę. Przy zwolnionej dźwigni napędu talerz stoi, pas klinowy jest w spoczynku. Gdy jest prawidłowo napięty zacznie pracować obracając talerz tnący po naciśnięciu dźwigni o jedna czwarta odległości dźwigni do uchwytu kierowniczego. Nacisk dźwigni na rękę powinien być odczuwalny. Gdy pas jest złe napięty poznacie po zwolnionych obrotach i jednostajnej pracy silnika.
7. Założyć czarna osłonę paska klinowego.

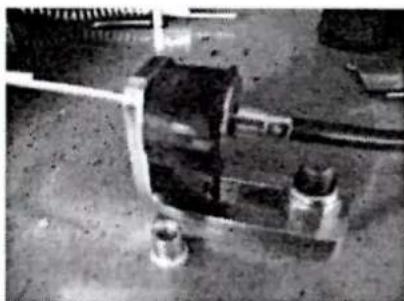

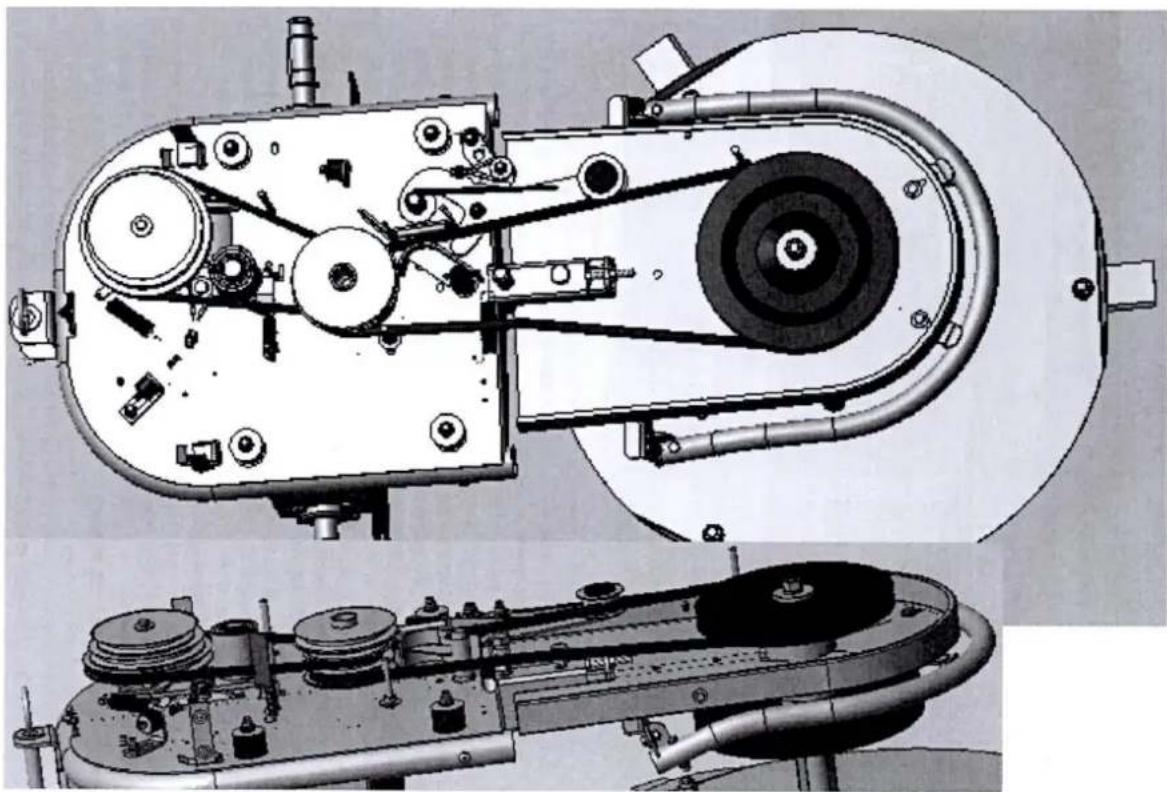

rys 10 –regulacja napięcia paska rys 11 –Wymiana paska klin.

rys 12-regulacja pasa

klinowego jazdy

7.10 Wymiana pasa klinowego napędu talerza tnącego

1. Zdemontować czarna osłonę paska.
2. Zdjąć pas klinowy z plastikowego koła pasowego kosiarki.
3. Nacisnąć dźwignię hamulca przytrzymująca pas klinowy i podnieść go do góry. Następnie zdjąć pas klinowy z koła pasowego silnika dołem.
4. Montować pas klinowy w odwrotnej kolejności.
5. Założyć osłone pasa.

7.11 Regulacja pasa klinowego napędu jazdy /rys 11/

1. Zdemontować tylną osłone
2. Poluzować nakrętkę 2 rys 11 i przesunąć w kierunku koła pasowego jeżeli chcecie zmniejszyć napięcie paska, lub odsunąć jeżeli chcecie zwiększyć napięcie paska.
3. Przy napinaniu podstawa na której jest silnik nie może być przesunięta w kierunku do tyłu.
4. Teraz na powietrzu uruchomcie kosiarkę. Przy zwolnionej dźwigni napędu urządzenie stoi, pas klinowy jest w spoczynku. Gdy jest prawidłowo napięty zacznie pracować obracając koła po naciśnięciu dźwigni o jedna czwarta odległości dźwigni do uchwytu kierowniczego. Nacisk dźwigni na rękę powinien być odczuwalny. Gdy pas jest złne napięty poznacie po jeździe podczas pracy zwolnionych obrotach i jednostajnej pracy silnika.

5. 7.12 Wymiana pasa klinowego napędu jazdy

1. Zdemontować tylną i przednią osłone.
2. Zdjąć pas klinowy kosiarki
3. Pas klinowy jazdy zdjąć z koła pasowego przekładni a następnie z koła pasowego silnika.
4. W sposób odwrotny wymienić pas klinowy napędu jazdy
5. założyć pas klinowy kosiarki
6. Założyć obie osłony

8.0 Zmiana rozstawu kół

Oś urządzenia posiada możliwość zmiany szerokości rozstawu kół jezdnych. Standardowo koła są montowane z rozstawem zewnętrznym 650mm. Wg potrzeby można zmienić rozstaw kół do 680 mm. Szerszego rozstawu kół należy używać również zimą podczas pracy z łańcuchami przeciwpoślizgowymi.

Aby zmienić rozstaw kół należy:

1. Wyłączyć silnik poczekać jak ostygnie i odłączyć urządzenie np. kosiarkę
2. Czynność przeprowadzać na równej powierzchni.
3. Przechylić jednostkę tak aby koło które chcemy przesunąć było w powietrzu.
4. Zdjąć pierścień zabezpieczający z końcówki osi
5. Zdjąć koło
6. Oczyścić oś i otwór koła z nieczystości np. suchej trawy.
7. Przesunąć drugi pierścień zabezpieczający do nowego położenia ok15 mm
8. Nasmarować oś i otwór w kole smarem i nasadzić na oś.
9. Nałożyć pierścień zabezpieczający i sprawdzić jego położenie w rowku.

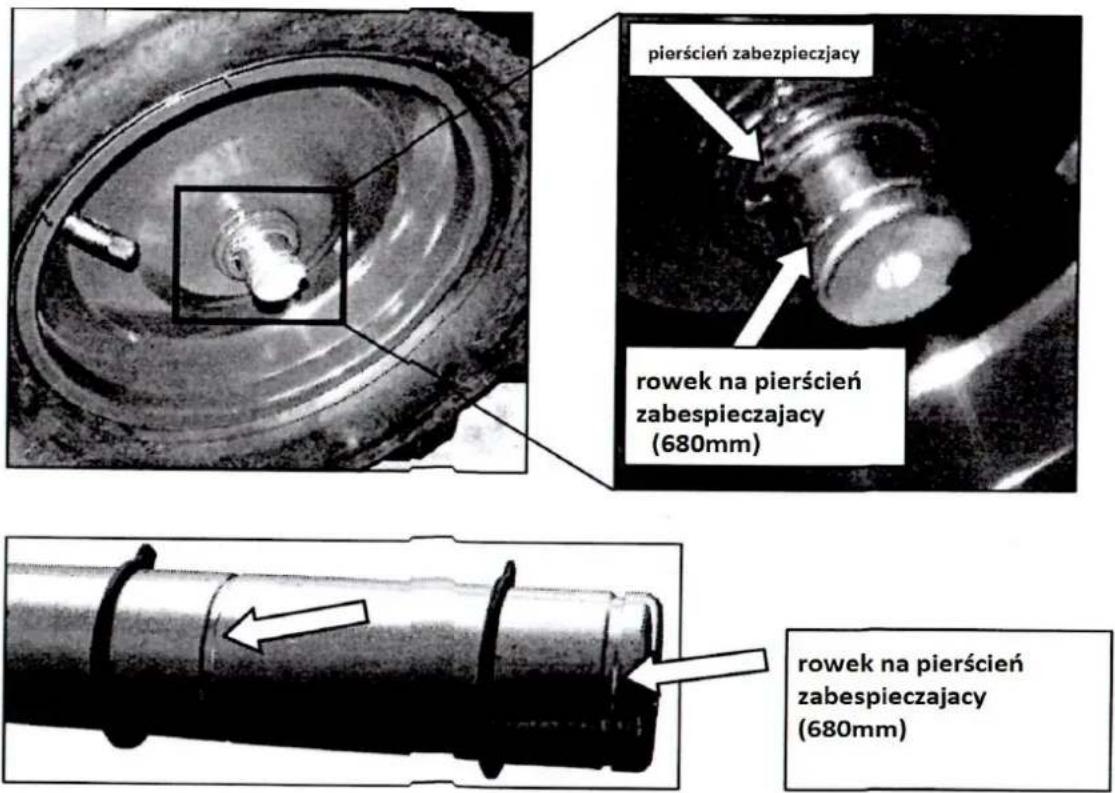

rowek na pierścień zabespieczający (680mm)

9.0 Typowe uszkodzenia

NIERÓWNOMIERNIE KOSI

Tępe noże- naostrzyć noże lub wymienić na nowe

Niskie obroty silnika –zwiększyć obroty dźwignia gazu

Zdeformowany talerz tnący- wymienić na nowy

SILNIK TRACI MOC

Stara benzyna - wymienić paliwo

Zapchany filtr powietrza- wymienić na nowy

Tępe noże- wymienić na nowe

Nawinięta trawa na osie kół- oczyścić

Zbyt wysoka prędkość jednostki napędowej do pracy z kosiarką

Uszkodzony podbieracz- sprawdzić łożyska w podbieraczu.

UCHWYT KIEROWNICZY MA NADMIERNE WIBRACJE

Uszkodzony talerz tnący - wymienić na nowy

Uszkodzone lub zużyte noże- wymienić na nowe

NIEOBRACA SIĘ TALERZ TNĄCY

Spadł lub uszkodził się pas klinowy- sprawdzić stan pasa klinowego

OBRACA SIĘ TALERZ POMIMO WYŁĄCZONEGO NAPĘDU

Za mocno napięty pas klinowy- sprawdzić stan pasa klinowego

NIE DZIAŁA NAPĘD JAZDY

Sprawdzić stan pasa klinowego, sprężyn napinających, odkręcić osłonę z dołu sprawdzić stan kół zębatych.

UWAGA!!!! Wszelkie naprawy producent zaleca przeprowadzać w autoryzowanym serwisie.

10.0 LIKWIDACJA KOSIARKI

Odpady produkowane przez maszynę należy likwidować zgodnie z zaleceniami przepisów obowiązujących w danym kraju. Olej i filtry olejowe należy likwidować zgodnie z przepisami,

nie wolno ich wyrzucać do śmieci lub spuszczać do wody.

Wyrób likwiduje się zgodnie z obowiązującymi przepisami dotyczącymi likwidacji odpadów obowiązującymi w kraju użytkownika.

11.0 TRANSPORT URZĄDZENIA

Waga kosiarki jest podana w tabeli danych technicznych.

Podczas transportu mechanicznego/ przewożenie kosiarki w samochodzie lub na przyczepie, należy urządzenie przewozić bez paliwa w zbiorniku.

Nie wolno odwracać kosiarki do góry kołami, kosiarka powinna być zabezpieczona przed przemieszczeniem się.

Podczas transportu ręcznego wymaga się pomocy drugiej osoby. Kosiarka jest wyposażona z przodu w uchwyt transportowy. Z tyłu do transportu służy uchwyt kierowniczy.

Zabrania się przenosić kosiarkę z uruchomionym silnikiem. Przed przenoszeniem kosiarki należy

poczekać do całkowitego wychłodzenia silnika. Silnik powinien być zimny.

12.0 PRZECHOWYWANIE

Kosiarkę należy przechowywać w suchym miejscu, nie narażając jej na działanie czynników atmosferycznych.

Po sezonie należy spuścić paliwo oraz olej, odkręcić świecę zapłonową przez otwór wprowadzić niewielką ilość oleju. Następnie pociągając lekko za linkę rozrusznika rozprowadzić olej po gładzi cylindra i zakręcić świecę z powrotem.

Należy pamiętać o uzupełnieniu oleju przed ponownym uruchomieniem kosiarki.

13.0 POSTĘPOWANIE W RAZIE WYPADKU LUB USZKODZENIA CIAŁA.

W razie nieszczęśliwego wypadku, podczas pracy kosiarką należy natychmiast i bezzwłocznie opuścić dźwignię gazu na pozycję stop, co spowoduje natychmiastowe zatrzymanie silnika.

Gdyby rana okazała się poważna należy wezwać pomoc i skorzystać z konsultacji lekarskiej.

14.0 POSTĘPOWANIE W PRZYPADKU AWARII

Dystrybutorem urządzeń oraz części zamiennych na rynku polskim jest firma: AGROPARTS w przypadku awarii urządzenia lub stwierdzenia jakiejkolwiek nieprawidłowości w

AGROPARTS ontakt:

Nowy Kawęczyn 32

96-115 Nowy Kawęczyn

[e-mail]

Biuro tel. [phone]

Serwis tel.[phone]

15.0 TYPOWE USTERKI

UWAGA!: Przed wykonaniem jakiejkolwiek konserwacji lub czyszczenia kosiarki, wyłącz silnik i poczekaj aż noż kosiarki przestanie się obracać.

Uwaga!!

Niepoprawne naprawy mogą spowodować nieprawidłowe funkcjonowanie kosiarki, co może spowodować zagrożenie dla użytkownika i otoczenia.

Proszę mieć na uwadze, że niepoprawna naprawa może spowodować utratę gwarancji i zwiększenie kosztów naprawy.

Używaj tylko oryginalnych części zamiennych, używanie nie oryginalnych części może spowodować utratę gwarancji oraz zagrożenie dla użytkownika i otoczenia.

Defekt	przyczyna	naprawa
Nie można uruchomić silnika	Pusty zbiornik paliwa	Uzupełnij paliwo
	Linka hamulca zbyt luźna	Wyreguluj linkę hamulca
	Stare paliwo/ ponad miesiąc w zbiorniku/	Zmień paliwo, wyczyść gaźnik
	Za duże odstęp na elektrodach świecy	Wyczyść lub zmień świecę ustaw szczelinę miedzy elektrodami 0.6-0.7mm
	Zalana świeca	Osusz świecę zapłonową
	Kosiarka się dusi	Wyczyść filtr powietrza

16.0 Gwarancja

Producent udziela 24 miesięcznej gwarancji od daty zakupu urządzenia.

Dystrybutorem urządzeń oraz części zamiennych na rynku polskim jest firma:

Nowy Kawęczyn 32

96-115 Nowy Kawęczyn

WWW.AGROPARTS.PL

[e-mail]

Biuro tel. [phone]

KARTA GWARANCYJNA

GWARANT: AGROPARTS

ul. Sobieskiego 81

96-100 Skierniewice

tel. [phone] fax [phone]

e-mail: [e-mail]

Nazwa urządzenia....

Model....

Nr seryjny....

Data sprzedaży ; dzień...... miesiąc słownie...... rok......

Podpis i pieczęć sprzedawcy......

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Dz U. 141 z 2002r. poz. 1176 Art. 13.

Gwarant udziela 2 letniego okresu gwarancji na sprzedane urządzenie przy zakupie konsumenckim

Gwarant udziela 1 rocznego okresu gwarancji na sprzedane urządzenie przy zakupie komercyjnym

Poprzez zakup konsumencki rozumie się zakup dokonany przez osobę fizyczną, która nabywa tę rzecz w celu niezwiązanym z działalnością zawodową lub gospodarczą. Dz U. 141z 2002 poz 1176 Art. 1.

Zakup dokonany przez podmiot gospodarczy lub osobę fizyczną prowadzącą działalność uważa się za zakup komercyjny.

WARUNKI GWARANCJI

1. Gwarancja- jest zobowiązaniem Gwaranta do nieodpłatnego usunięcia wad fizycznych wyrobu.
2. Okres gwarancji zaczyna się w dniu zakupu urządzenia.
3. Gwarancja bezpłatnej naprawy obejmuje wady urządzenia, które powstały na skutek wady materiałowej lub montażowej, poprzez co urządzenie zostało pozbawione funkcji określonej w instrukcji obsługi.
4. Gwarant zobowiązuje się do wykonania serwisowej naprawy gwarancyjnej w ciągu 14 dni od daty dostarczenia urządzenia. Jeżeli usunięcie wady wymaga zamówienia nietypowych części zamiennych, termin ten ulega przedłużeniu, do 21 dni od daty dostarczenia urządzenia „przy czym serwis dołoży wszelkich starań aby usunąć wadę w jak najkrótszym terminie.
5. Urządzenie oddane do naprawy gwarancyjnej powinno zostać oddane wraz z kartą gwarancyjną oraz dowodem zakupu.

W przypadku braku karty gwarancyjnej serwis ma prawo odmówić przyjęcia sprzętu do naprawy.

Zgłaszający reklamacje powinien podać adres do korespondencji. /Art23 ust1 pkt3 Ust.o ochronie Danych Osobowych/

1. Wybór sposobu usunięcia wady należy do Gwaranta.
2. Gwarancję przedłuża się o czas usuwania wady przez Gwaranta.

3. Użytkownik traci prawo do usunięcia wad z tytułu gwarancji w przypadku:

4. samowolnych jakichkolwiek zmian konstrukcyjnych w urządzeniu

5. samowolnych prób napraw urządzenia w okresie gwarancyjnym

- stosowania przez użytkownika części i materiałów eksploatacyjnych niezalecanych przez Gwaranta

• samowolnych wpisów w karcie gwarancyjnej

• utraty karty gwarancyjnej

• Ochronie gwarancyjnej nie podlegają:

• uszkodzenia powstałe z winy użytkownika

• uszkodzenia powstałe w wyniku niezgodnego z instrukcja obsługi użytkowania urządzenia
• uszkodzenia powstałe na skutek niewłaściwego transportu oraz przechowywania urządzenia

• elementy eksploatacyjne, których zużycie jest ich naturalna konsekwencją takie jak: noże tnące, tarcze tnące, żyłki tnące, łańcuchy tnące, głowice żyłowe, świece zapłonowe, koła jezdne, żarówki, paski linowe, łożyska, prowadnice, opony, linki rozrusznika, filtry.

• Zalecamy wykonanie bezpłatnego okresowego przeglądu technicznego urządzenia w okresie gwarancyjnym wg wzajemnie uzgodnionego terminu. Dokonanie przeglądu technicznego uprawnia do przedłużenia okresu gwarancyjnego o trzy miesiące/ dotyczy zakupu konsumenckiego/

• Bezpłatny przegląd nie obejmuje kosztów materiałów i części eksploatacyjnych, których wymiana jest konieczna w celu utrzymania sprawności urządzenia.
• W razie sprzedaży urządzenia w okresie trwania gwarancji, uprawnienia i obowiązki wynikające z tytułu gwarancji przechodzą na nabywcę.

Kupon gwarancyjny 1aDla użytkownika	Kupon gwarancyjny 1aDla użytkownika	Kupon gwarancyjny 1aDla użytkownika	Kupon gwarancyjny 1aDla użytkownika
Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ..........................................................................................................................................Podpis i pieczęć serwisu	Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ............................................................................................................Podpis i pieczęć serwisu	Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ..............................................................................Podpis i pieczęć serwisu	Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ..................................................................Podpis i pieczęć serwisu
Kupon gwarancyjny 1b dla serwisu	Kupon gwarancyjny 1b dla serwisu	Kupon gwarancyjny 1b dla serwisu	Kupon gwarancyjny 1b dla serwisu
Model urządzenia ......Nr seryjny ......Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ..................................................................................................................Podpis i pieczęć serwisu	Model urządzenia ......Nr seryjny ......Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ......................................................................................................Podpis i pieczęć serwisu	Model urządzenia ......Nr seryjny ......Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ................................................................................................Podpis i pieczęć serwisu	Model urządzenia ......Nr seryjny ......Data zgłoszenia ......Data naprawy ......Rodzaj naprawy ........................................................................Podpis i pieczęć serwisu

Katalog części zamiennych
