INSTRUKCJA OBSŁUGI BMG-4303 Body Sculpture

Zachowaj tę instrukcję do późniejszego wglądu.

1. Ważne, żeby przeczytać całą instrukcję przed złożeniem i użyciem sprzętu. Bezpieczne i efektywne korzystanie ze sprzętu jest możliwe tylko pod warunkiem, że jest on prawidłowo złożony, utrzymany i używany. W twojej odpowiedzialności pozostaje, żeby upewnić się, że wszyscy użytkownicy sprzętu zostali poinformowani o zagrożeniach związanych z używaniem sprzętu.
2. Przed rozpoczęciem jakiegokolwiek programu treningowego, powinieneś skonsultować się z lekarzem, żeby wykluczyć wszelkie dolegliwości zdrowotne, które mogłyby stworzyć zagrożenie dla zdrowia i bezpieczeństwa, albo uniemożliwić prawidłowe korzystanie ze sprzętu. Konsultacja z lekarzem jest kluczowa, jeśli zażywasz lekarstwa wpływające na serce, ciśnienie krwi i poziom cholesterolu.
3. Uważaj na sygnały z ciała. Niewłaściwy albo zbyt intensywny trening może spowodować uszczerbek na zdrowiu. Przestań ćwiczyć, jeśli doświadczasz któregoś z tych symptomów: ból, ucisk w klatce piersiowej, nieregularne tętno, mocne duszności, zawroty głowy, mdłości. Jeśli doświadczasz jakiegokolwiek z tych objawów, skonsultuj się z lekarzem przed wznowieniem programu treningowego.
4. Trzymaj dzieci i zwierzęta z dala od sprzętu. Jest stworzony wyłącznie do użytku przez dorosłych.
5. Korzystaj ze sprzętu na solidnym, płaskim podłożu z matą ochronną na podłodze. Dla bezpieczeństwa sprzęt powinien mieć wokół siebie przynajmniej 0,75 m wolnego miejsca.
6. Przed skorzystaniem ze sprzętu sprawdź, czy śruby i wkręty są bezpiecznie dociśnięte.
7. Poziom bezpieczeństwa sprzętu może być utrzymany jedynie jeśli regularnie jest sprawdzany pod kątem zniszczeń i zużycia.
8. Zawsze używaj sprzętu jak wskazano. Jeżeli znajdziesz jakiekolwiek zepsute części podczas montażu lub sprawdzania sprzętu, albo usłyszysz nietypowy dźwięk dobiegający ze sprzętu w trakcie ćwiczeń, zatrzymaj trening. Nie używaj sprzętu do czasu, aż problem zostanie rozwiązany.
9. Podczas ćwiczeń zakładaj właściwe ubranie. Unikaj zakładania lużnych rzeczy, które mogłyby zaczepić się o sprzęt, albo mogłyby ograniczać ruchy.
10. Sprzęt został przetestowany i otrzymać certyfikat EN957 klasy H.C. Odpowiedni do użytku domowego. Maksymalna waga użytkownika: 100kg.
11. Sprzęt nie jest przeznaczony do użytku terapeutycznego.
12. Należy zachować ostrożność podczas podnoszenia lub przesuwania sprzętu, żeby nie uszkodzić kręgosłupa. Zawsze używaj odpowiedniej techniki podnoszenia i/albo poproś kogoś o pomoc.

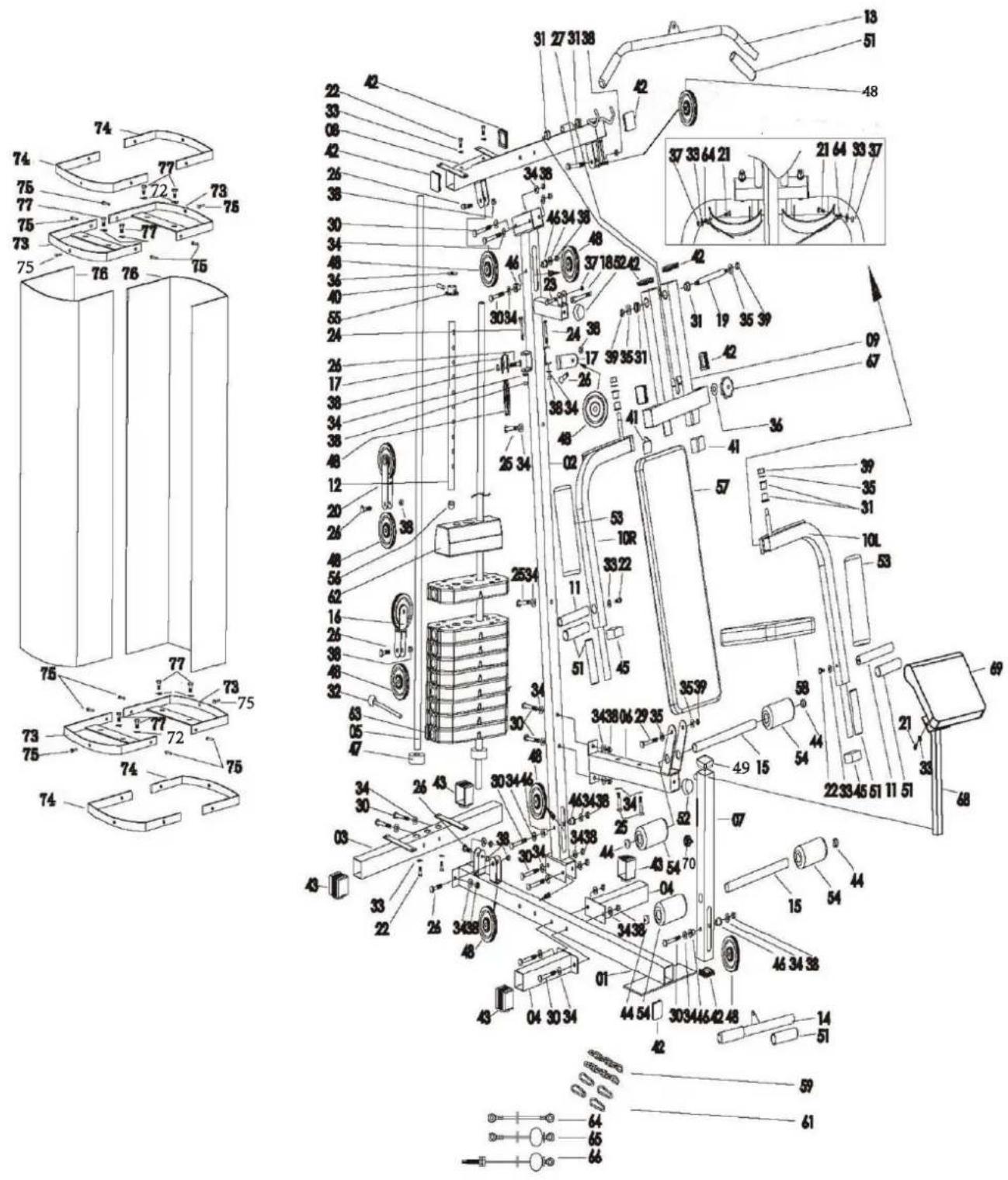

LISTA CZEŚCI

NR	NAZWA	ILOŚĆ	NR	NAZWA	ILOŚĆ
1	Podstawa ramy	1	39	Nylonowa nakrętka (M12)	4
2	Górny wspornik	1	40	Stały kolek	1
3	Tylny stabilizator	1	41	Gumowa podkładka	2
4	Przedni stabilizator	2	42	Kwadratowa zaślepka	9
5	Rura łącząca	2	43	Zaślepka	4
6	Wspornik siedziska	1	44	Okrągła zaślepka	4
7	Wspornik stacji nóg	1	45	Tuleja	2
8	Łącznik	1	46	Tuleja koła pasowego	6
9	Stacja do wyciskania	1	47	Gumowy pierścień	2
10L	Uchwyt do rozpiętek (L)	1	48	Koło pasowe	12
10R	Uchwyt do rozpiętek (R)	1	49	Wewnętrzna zaślepka	1
11	Uchwyt	2	51	Uchwyt	8
12	Drążek wyboru obciążenia	1	52	Gumowy korek	2
13	Drążek do wyciskania	1	53	Pianka na uchwyt do rozpiętek	2
14	Dolny drążek	1	54	Pianka na stację nóg	4
15	Drążek na piankę	2	55	Tuleja do stosu	1
16	Wspornik koła pasowego C	1	56	Nakrętka na drążek wyboru obciążenia	1
17	Wspornik koła pasowego A	2	57	Oparcie	1
18	Wkręt łączący	1	58	Siedzisko	1
19	Oś stacji do wyciskania	1	59	Łańcuch	2
20	Wspornik koła pasowego B	1	61	Hak	4
21	Śruba z łbem sześciokątnym (M8*15)	4	62	Góra stosu	1
22	Śruba z łbem sześciokątnym (M8*20)	6	63	Spód stosu	11
23	Śruba z łbem sześciokątnym (M8*40)	1	64	Linka do rozpiętek 2545MM	1
24	Śruba z łbem sześciokątnym(M10*60)	2	65	Linka do dolnego drążka 3385MM	1
25	Śruba z łbem sześciokątnym (M8*60)	4	66	Linka do drążka do wyciskania 2800MM	1
26	Śruba z łbem sześciokątnym(M10*40)	9	67	Pokrętło	1
27	Śruba z łbem sześciokątnym(M10*45)	1	68	Wspornik modlitewnika	1
28	Śruba z łbem sześciokątnym(M10*75)	1	69	Podkładka	1
29	Śruba z łbem sześciokątnym(M12*80)	1	70	Pokrętło (M12)	1
30	Śruba z łbem sześciokątnym(M10*70)	11	72	Płaska uszczelka	8
31	Metalowy pierścień	6	73	Rama osłony stosu	4
32	Kołek blokujący stos	1	74	Gładki rzep	4
33	Płaska podkładka (∅ 8)	12	75	Nit zrywalny	12
34	Płaska podkładka (∅ 10)	30	76	Osłona stosu	2
35	Płaska podkładka (∅ 12)	6	77	Wkręt sześciokątny	8
36	Podkładka (∅ 40)	2
37	Nylonowa nakrętka (M8)	3
38	Nylonowa nakrętka (M10)	26

INSTRUKCJA MONTAŻU

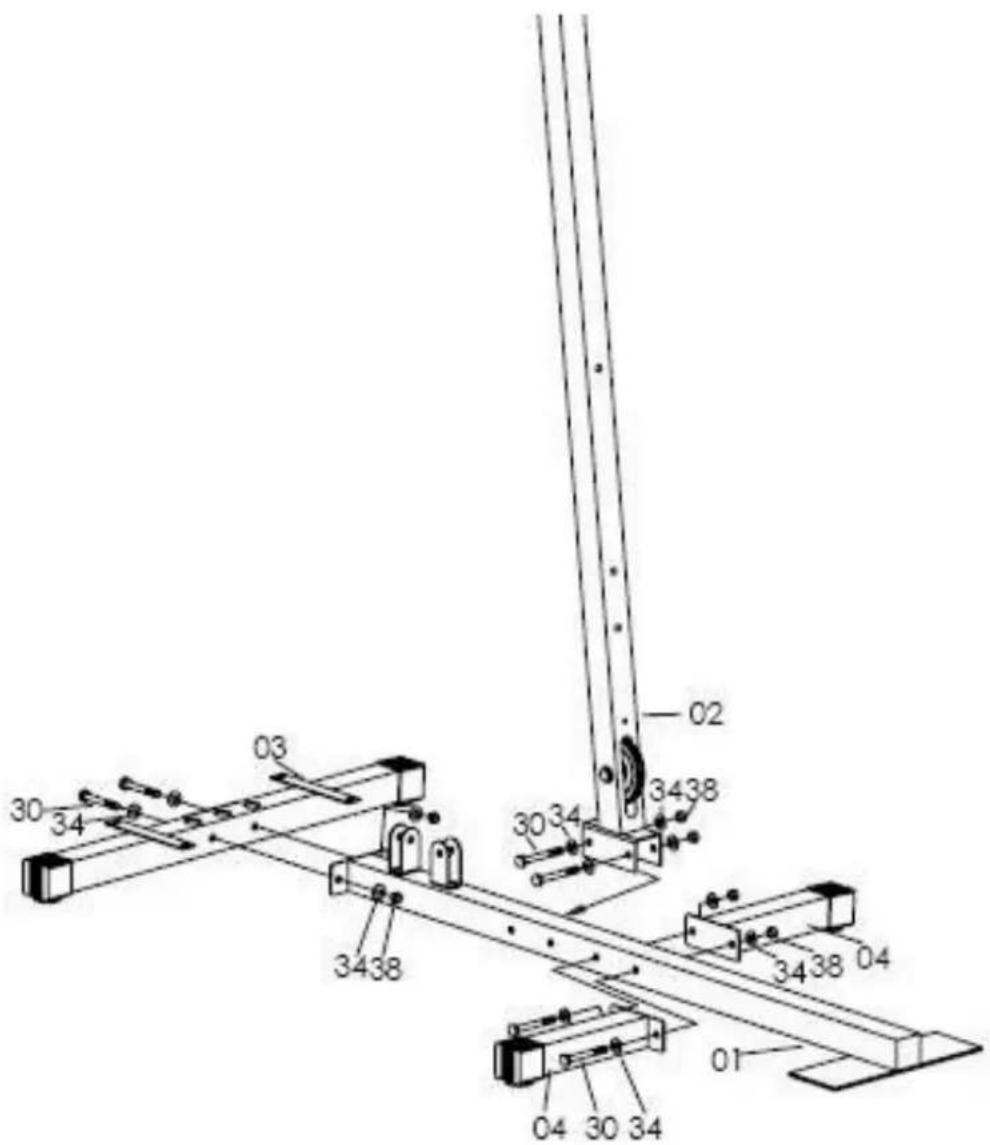

1. Przyczep tylny stabilizator (3) do podstawy ramy (1) używając 2 śrub z łbem sześciokątnym (M10*70) (30), 4 płaskich podkładek (∅10) (34) i 2 nylonowych nakrętek (M10) (38).
2. Przyczep przedni stabilizator (4) do podstawy ramy (1) używając 2 śrub z łbem sześciokątnym (M10*70) (30), 4 płaskich podkładek (∅10) (34) i 2 nylonowych nakrętek (M10) (38).
3. Przyczep górny wspornik (2) do podstawy ramy (1) używając 2 śrub z łbem sześciokątnym (M10*70) (30), 4 płaskich podkładek (∅10) (34) i 2 nylonowych nakrętek (M10) (38).

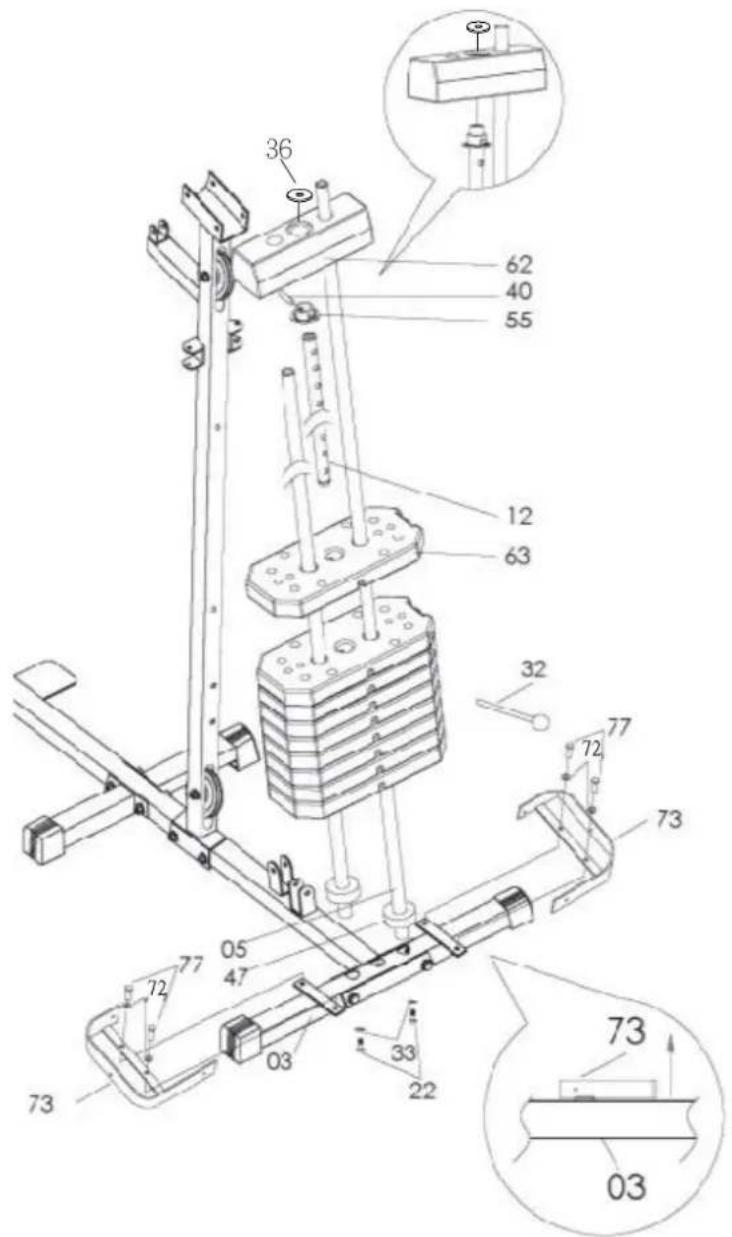

1. Wsuń obie rury łączące (5) przez gumowy pierścień (47) do dziur w tylnym stabilizatorze (3), dokręć od spodu za pomocą 2 płaskich podkładek (∅8) (33) i 2 śrub z łbem sześciokątnym (M8*20) (22).
2. Umieść ramę osłony stosu (73) na tylnym stabilizatorze (3) i zablokuj je za pomocą 4 płaskich uszczelek (72) i 4 wkretów sześciokatnych (77).
3. Umieść stos (63) na rurce łączącej (5). WAŻNE: Wpust na kołku blokującym stos (32) powinien być skierowany w dół. Jeśli nie, kołek nie będzie się przesuwał. (Zachowaj ostrożność).
4. Umieść tuleję do stosu (55) na drążku wyboru obciążenia (12) i przymocuj za pomocą stałego kołka (40). Później umieść górę stosu (62) and drążkiem wyboru obciążenia (12) i umieść podkładkę (36) nad stosem (62).
5. Włóż kołek blokujący stos (32) przez spód stosu (63) do otworu w drążku wyboru obciążenia (12).

PS: Kiedy wybierasz trening siłowy, zacznij od najlżejszego ciężaru, następnie delikatnie zwiększaj go, aż uzyskasz wagę odpowiednią dla Twoich możliwości.

Krok 3 :

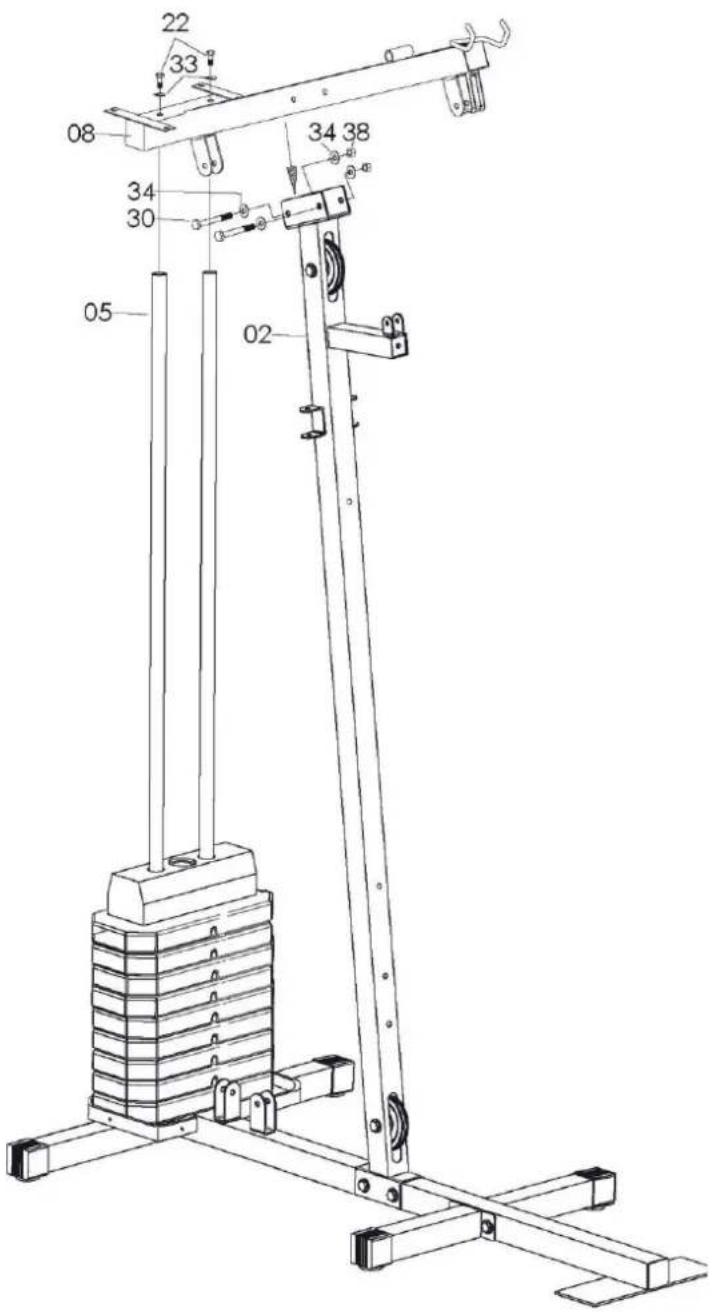

1. Umieść rurę łączącą (5) w łączniku (8) i dokręć za pomocą 2 płaskich podkładek (∅8) (33) i 2 śrub z łbem sześciokątnym (M8*20) (22).

2. Przymocuj łącznik (8) do górnego wspornika (2) i dokręć za pomocą 2 śrub z łbem sześciokątnym (M10*70) (30), 4 płaskich podkładek (∅10) (34) i dwóch nylonowych nakrętek (M10) (38).

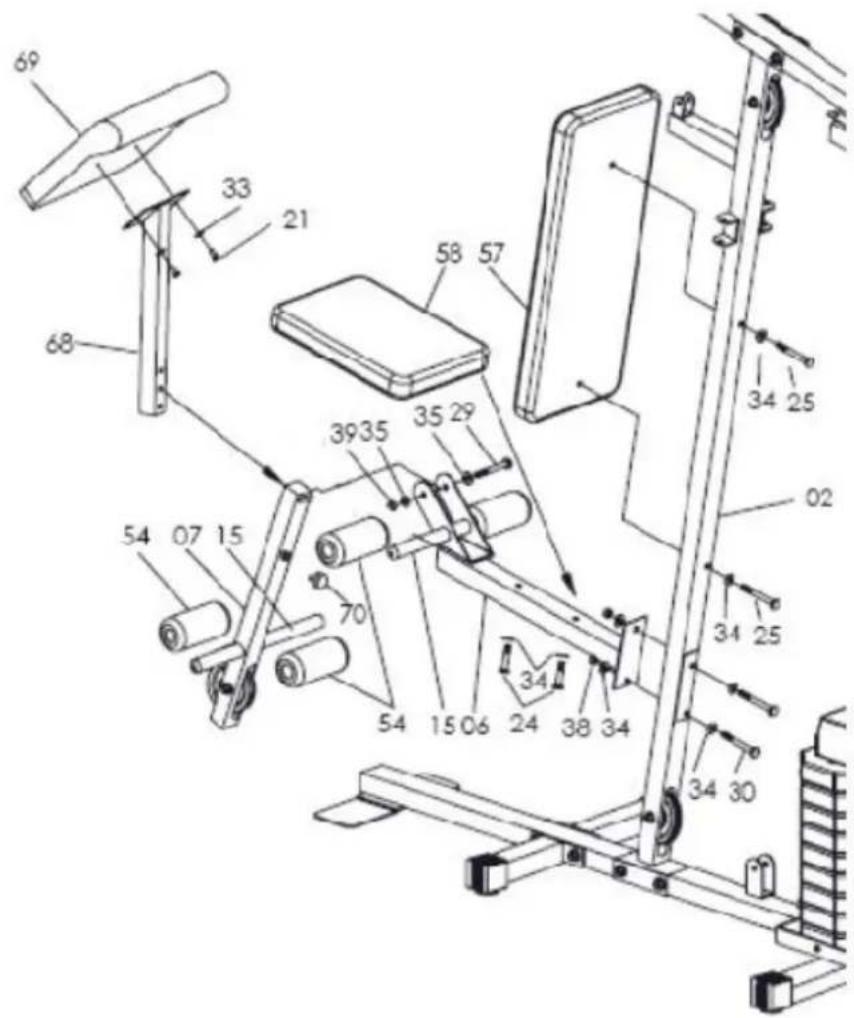

1. Przymocuj wspornik siedziska (6) do górnego wspornika (2), dokręć za pomocą 2 śrub z łbem sześciokątnym (M10*70) (30), 4 płaskich podkładek (∅10) (34) i dwóch nylonowych nakrętek (M10) (38).
2. Przymocuj oparcie (57) do górnego wspornika (2), dokręć za pomocą 2 śrub z łbem sześciokątnym (M8*60) (25) i 2 płaskich podkładek (∅10) (34) przez otwory gwintowane w oparciu (57).
3. Przymocuj siedzisko (58) do wspornika siedziska(6), dokręć za pomocą 2 płaskich podkładek (∅10) (34) i 2 śrub z łbem sześciokątnym (M10*60) (24).
4. Przymocuj wspornik stacji nóg (7) do przedniej strony wspornika siedziska (06), dokręć za pomocą 1 śruby z łbem sześciokątnym (M12*80) (29), 2 płaskich podkładek (∅12) (35) i 1 nylonowej nakrętki (M12) (39).
5. Przymocuj drążek na piankę (15) do otworów we wsporniku stacji nóg (7) i przedniej/ górnej części wspornika siedziska (6).
6. Przymocuj piankę na stację nóg (54) po 2 stronach drążka na piankę (15).
7. Umieść podkładkę (69) na wsporniku modlitewnika (68) i zablokuj je za pomocą 2 śrub z łbem sześciokątnym (M8*15) (21) i 2 płaskich podkładek (∅8) (33), później nałoż wspornik modlitewnika (68) na wspornik stacji nóg (7) i zablokuj je pokrętłem M12 (70).

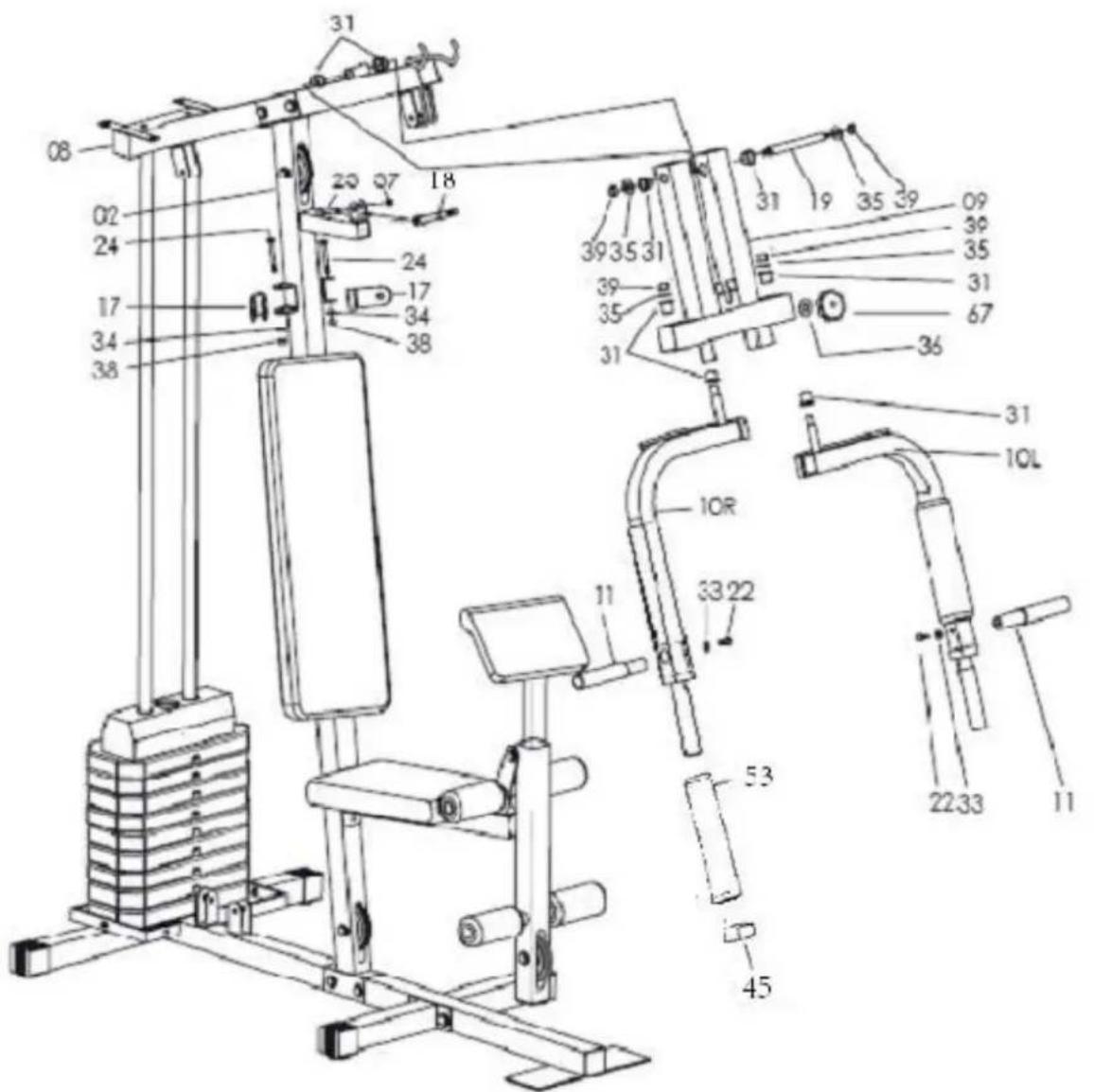

1. Przymocuj stację do wyciskania (9) do łącznika (8), włóż oś stacji do wyciskania (19) przez 4 metalowe pierścienie (31), 2 płaskie podkładki (M12) (35) i nylonową nakrętkę (M12) (39).
2. Przyczep uchwyt do rozpiętek (10R) po prawej stronie stacji do wyciskania (9) przez 2 metalowe pierścienie (31), 1 płaską podkładkę (∅12) (35) i dokręć je nylonową nakrętką (M12) (39).
3. Wykonaj to samo dla uchwytu po lewej stronie (10L).
4. Przymocuj wkręt łączący (18) do górnego wspornika (2), przykręć 1 śrubą z łbem sześciokątnym (M8*40) (23) i nylonową nakrętką (M8) (37). Umieść pokrętło (67) na wkręcie łączącym (18) przez płaską podkładkę (36).
5. Umieść piankę na uchwyty do rozpiętek (53) na prawym i lewym uchwycie do rozpiętek (10R & 10L) i ustaw w odpowiedniej pozycji. Przyczep tuleję (45) na końcu uchwytu do rozpiętek (10R/L).
6. Przymocuj uchwyt (11) do prawego uchwytu do rozpiętek (10R), dokręć 1 płaską podkładką (∅8) (33) i 1 śrubą z łbem sześciokątnym (M8*20) (22). Wykonaj to samo dla uchwytu po lewej stronie (10L).
7. Przymocuj wspornik koła pasowego (17) po 2 stronach górnego wspornika (2), dokręć za pomocą 2 śrub z łbem sześciokątnym (M10*60) (24), 4 płaskich podkładek (∅10) (34) i 2 nylonowych nakrętek (M10) (38) po obu stronach.

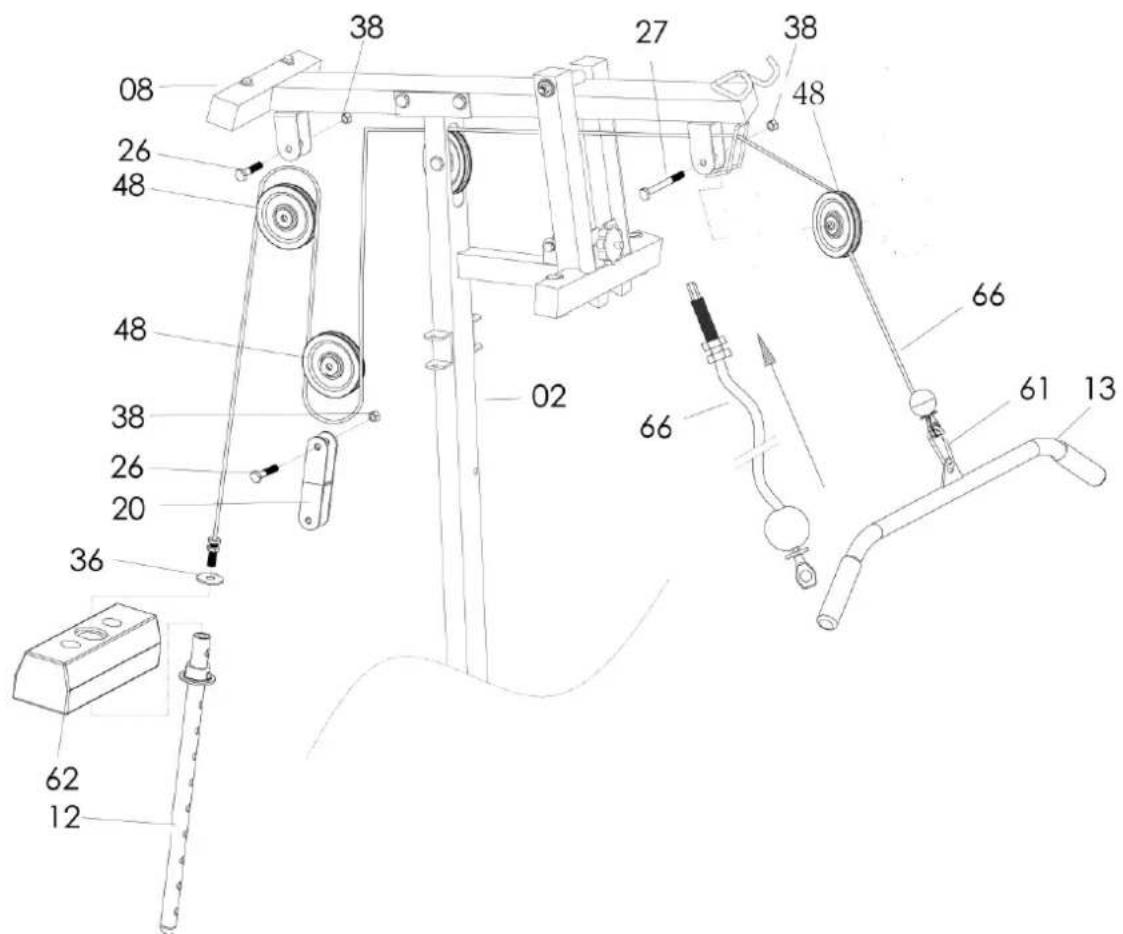

1. Przymocuj linkę do drążka do wyciskania (66) do wspornika otwierającego z przodu łącznika (8). Uwaga: Ogranicznik linki (66) powinien znajdować się poniżej łącznika (8). Przyczep linkę (66) do małego koła pasowego (48). Dokręć do wspornika za pomocą 1 śruby z łbem sześciokątnym (M10*45) (27) i 1 nylonowej nakrętki (M10) (38).
2. Przeciągnij linkę (66) w kierunku tylnej części maszyny, przez górny otwór górnego wspornika (2).
3. Przeciągnij linkę (66) w dół i dookoła koła pasowego (48). Przymocuj koło pasowe (48) za pomocą wspornika koła pasowego (20), później dokręć za pomocą 1 śruby z łbem sześciokątnym (M10*40) (26) i 1 nylonowej nakrętki (M10) (38).
4. Przeciągnij linkę (66) do góry i wokół koła pasowego (48). Przyczep koło pasowe (48) do wspornika na łączniku (8), później dokręć za pomocą 1 śruby z łbem sześciokątnym (M10*40) (26) i 1 nylonowej nakrętki (M10) (38).
5. Przeciągnij linkę (66) w dół pomiędzy rurką łączącą i wkręć śrubę na końcu linki (66) w górny otwór drążka wyboru obciążenia (12).
6. Przymocuj drążek do wyciskania (13) do przedniego końca linki (66) za pomocą 1 haku (61).

Krok 7 :

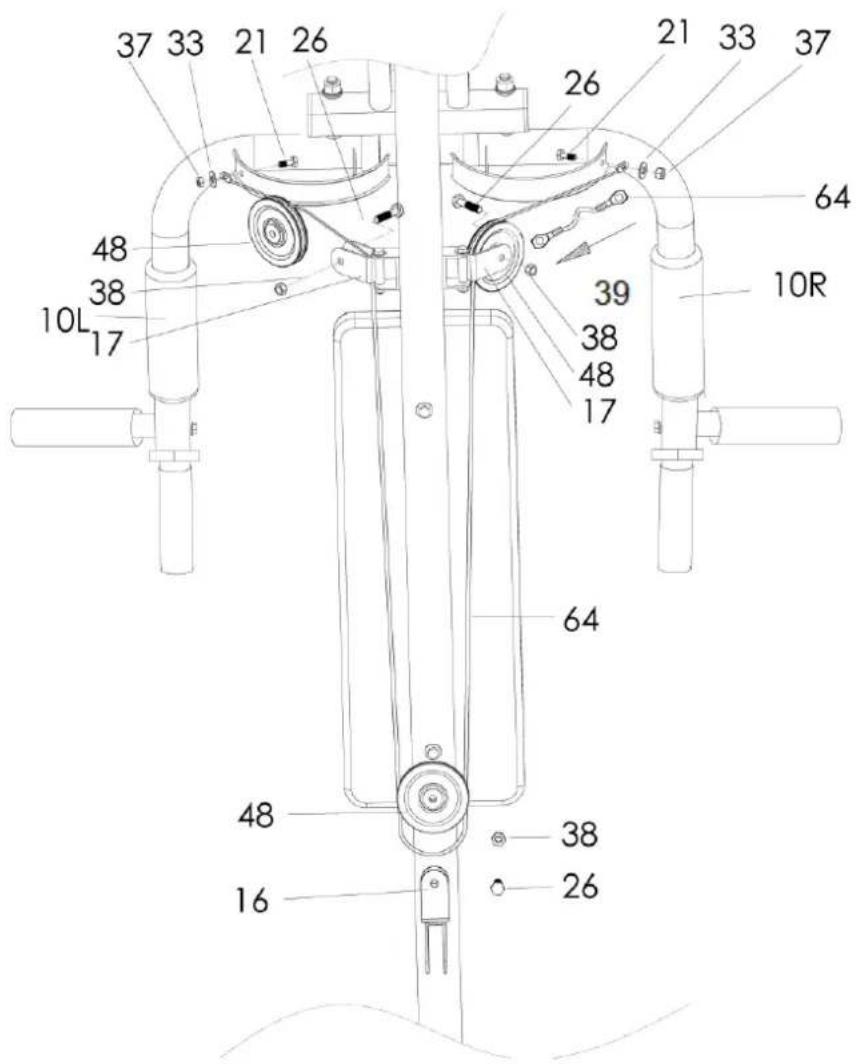

1. Przymocuj jeden koniec linki do rozpiętek (64) do otworu na prawym ramieniu do rozpiętek (10R), dokręć 1 śrubą z łbem sześciokątnym (M8*15) (21), 1 płaską podkładką (∅8) (33) i 1 nylonową nakrętką (M8) (37).
2. Przeciągnij linkę (64) wokół koła pasowego (48) później doczep koło pasowe (48) do wspornika koła pasowego (17) po prawej stronie górnego wspornika (2), dokręć 1 śrubą z łbem sześciokątnym (M10*40) (26) i 1 nylonową nakrętką (M10) (38).
3. Przeciągnij linkę (64) w dół i dookoła koła pasowego (48), przyczep koło pasowe (48) do górnej części dwukierunkowego wspornika koła pasowego (16) dokręć 1 śrubą z łbem sześciokątnym (M10*40) (26) i 1 nylonową nakrętką (M10) (38).
4. Przeciągnij linkę (64) do góry i dookoła koła pasowego (48). Przyczep koło pasowe (48) do wspornika koła pasowego (17) po lewej stronie górnego wspornika (2), dokręć 1 śrubą z łbem sześciokątnym (M10*40) (26) i 1 nylonową nakrętką (M10) (38).
5. Przyczep drugi koniec linki (64) do otworu na lewym ramieniu do rozpiętek (10L), dokręć 1 śrubą z łbem sześciokątnym (M8*15) (21), 1 płaską podkładką (∅8) (33) i 1 nylonową nakrętką (M8) (37).

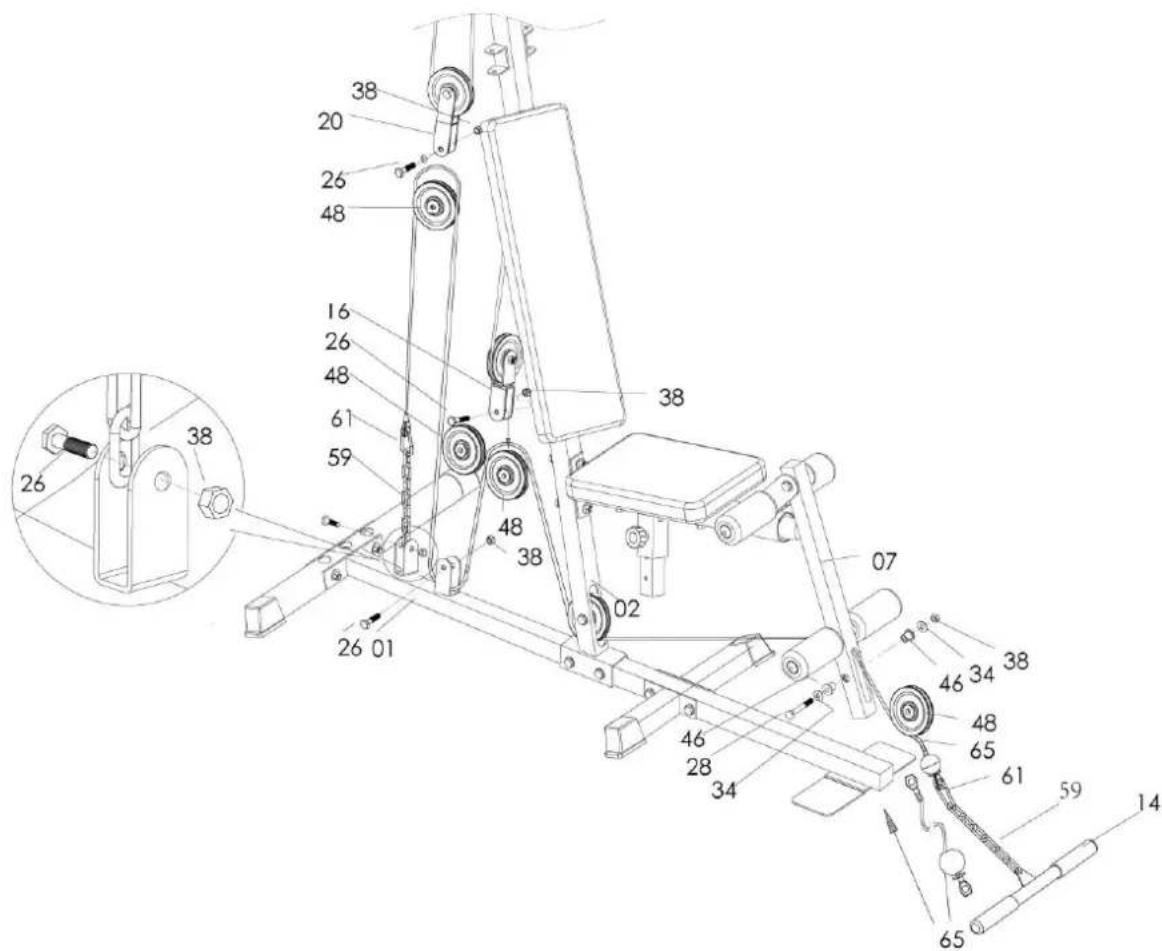

1. Przymocuj koniec z blokadą linki do dolnego drążka (65) do otwartego wspornika stacji nóg (7), wokół dolnej części koła pasowego (48), doczep koło pasowe (48) do wspornika wkrętem sześciokątnym (M10*75) (28) przez 2 tuleje koła pasowego (46)(z każdej strony), 2 płaskie podkładki (∅10) (34) (z każdej strony) i 1 nylonową nakrętkę (M10) (38).

2. Przeciągnij linkę (65) przez dolną część koła pasowego (48) w otwór w dolnej części górnego wspornika (2).

3. Przeciągnij linkę (65) do góry i dookoła koła pasowego (48). Przyczep koło pasowe (48) do spodu wspornika koła pasowego (16), dokręć 1 śrubą z łbem sześciokątnym (M10*40) (26) i 1 nylonową nakrętką (M10) (38).

4. Przeciągnij linkę (65) w dół i wokół dolnej strony koła pasowego (48). Przyczep koło pasowe (48) do wspornika podstawy ramy (1) i dokręć 1 śrubą z łbem sześciokątnym (M10*40) (26) i 1 nylonowa nakrętka (M10) (38).

5. Przeciągnij linkę (65) do góry i wokół górnej strony koła pasowego (48). Przyczep koło pasowe (48) do dolnej strony wspornika koła pasowego (20), ustaw i dokręć 1 śrubą z łbem sześciokątnym (M10*40) (26) i 1 nylonową nakrętka (M10) (38).

6. Przeciągnij linkę (65) w dół i połącz ze wspornikiem ramy podstawy (1) za pomocą łańcucha (59) i haka (61), następnie przyczep łańcuch (59) do wspornika na podstawie ramy (1) używając śruby (26) i nakrętki (38). Uwaga: Dopasuj linkę (65), aby była wystarczająco napięta i zablokuj w określonej pozycji łańcucha (59) za pomocą haka (61).

7. Przyczep dolny drążek (14) do przedniego końca linki (65), łącząc łańcuchem (59) za pomocą 2 haków (61).

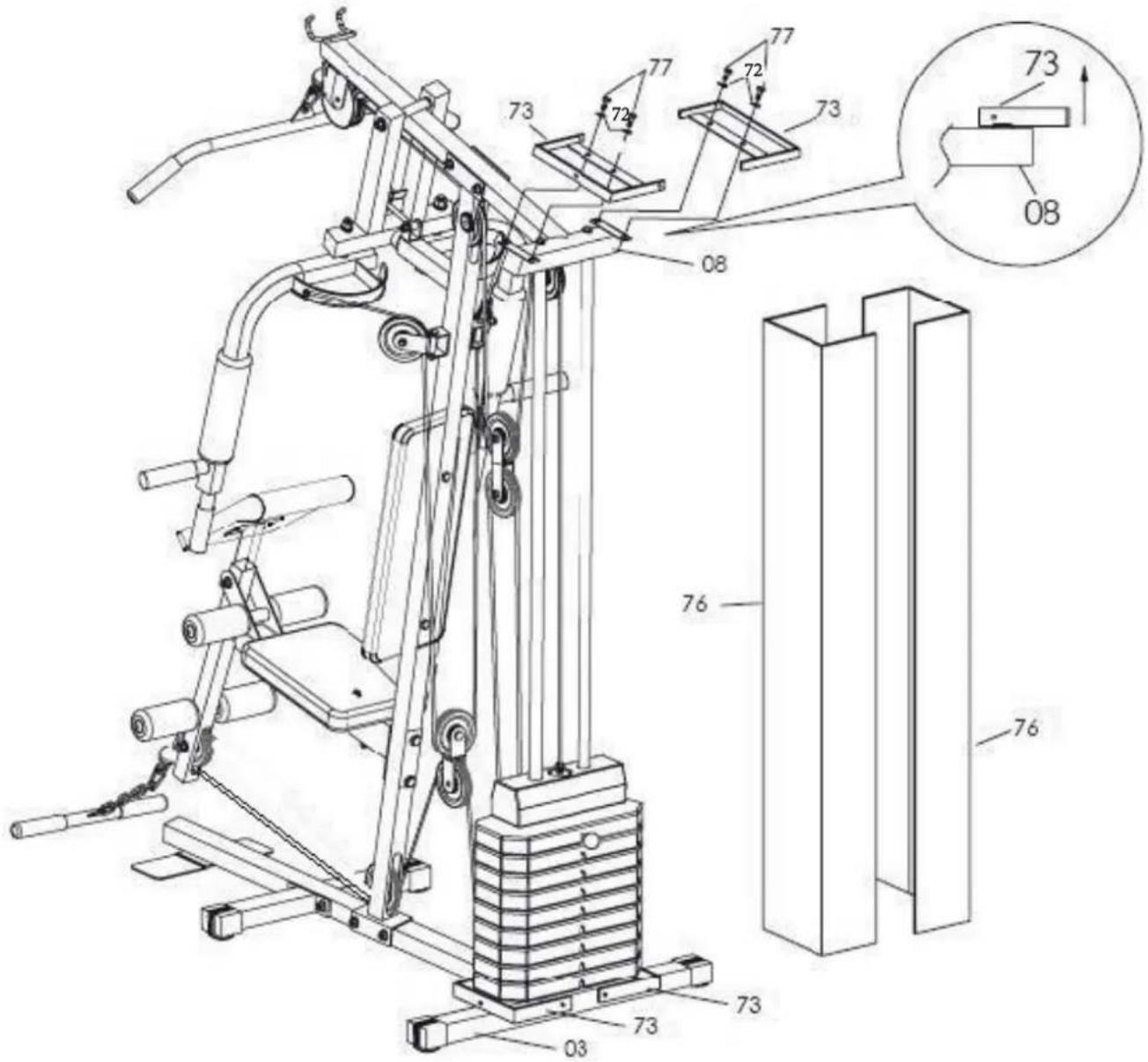

1. Umieść ramę osłony stosu (73) na łączniku (8), przyczep je czterema płaskimi uszczelkami (72) i 4 wkrętami sześciokątnymi (77).

2. Umieść osłonę stosu (76) po prawej i lewej stronie ramy osłony stosu, oraz połącz je ze sobą.

99% przypadków zerwania linek wynika z ich wypadania z rowków w kołach pasowych. Kable mogą się poluzować z powodu poluzowania napięcia. Sprawdź, czy nie są luźne; jeśli tak, dokręć je za pomocą łańcucha i haków sprężynowych (tj. skróć łańcuch o jedno ogniwo i ponownie sprawdź, czy linki nie są luźne).

OSTRZEŻENIE: Po montażu i za każdym razem przed użyciem tego sprzętu należy sprawdzić, czy nakrętki i śruby są dokręcone, a kable napięte. Przestań używać urządzenia i wyreguluj, gdy zauważysz, że mocowanie działa luźno. Może się to zdarzyć po pewnym czasie. Niesprawdzenie, czy mocowania i kable są dokręcone, może spowodować obrażenia osób lub uszkodzenie mienia.

PRODUCENT

SINCE 1965

Body Sculpture International Ltd.

ARTYKUŁ	ATLAS MULTIGYM
SYMBOL	BMG 4303
DATA SPRZEDAŻY	Tu wpisz datę sprzedaży

ul. Kozielska 439, 44-164 Gliwice

[e-mail] www.bachasport.pl

PRODUCENT

Body Sculpture International Ltd.

Więcej informacji poniżej w Zasadach Gwarancji lub na stronie internetowej

Gwaranta www.bachasport.pl

ZASADY GWARANCJI

1. Sprzedawca w imieniu Gwaranta udziela gwarancji na zakupiony towar w okresie 24 miesięcy od daty sprzedaży.
2. Wszelkie reklamacje winny być zgłaszane w miejscu zakupu towaru.
3. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji będą bezpłatnie usuwane w możliwie najkrótszym czasie. Standardowa procedura nie przewiduje terminu dłuższego niż 14 dni roboczych od daty dostarczenia sprzętu reklamowanego produktu do Serwisu Gwaranta. Okres usunięcia usterki może ułe wydłużeniu w sytuacjach nietypowych i nieobjętych standardową procedurą. W przypadku takiej ewentualności będą Państwo informowani o statusie reklamacji przez Serwis lub Sprzedawcę.

4. Gwarancją nie są objęte uszkodzenia sprzętu powstałe w wyniku:

5. niewłaściwego użytkowania i przechowywania sprzętu

6. niewłaściwej konserwacji, przechowywania oraz transportu

7. dokonywania samodzielnych napraw, przeróbek lub zmian konstrukcyjnych

8. Uszkodzony sprzęt dostarcza do punktu sprzedaży nabywca.

9. Karta gwarancyjna jest ważna tylko z pieczęcią punktu sprzedaży, podpisem sprzedającego oraz wpisanym rodzajem sprzętu. W przypadku zakupu w sklepie internetowym karta gwarancyjna jest ważna tylko i wyłącznie na podstawie dokumentu zakupu (faktura, paragon) lub listu przewozowego kuriera.

10. Duplikaty kart gwarancyjnych nie będą wydawane.
11. Gwarancją nie są objęte elementy eksploatacyjne, które mogą różnić się w zależności od modelu sprzętu. Są to m.in.: linki, paski, elementy gumowe, uchwyty z gąbki, pedały, łożyska, obicia siedzeń i oparć itp.
12. Po trzech naprawach (tego samego elementu) i kolejnym uszkodzeniu sprzęt zostanie wymieniony na nowy.
13. Konsument jest zobowiązany do zapoznania się z instrukcją obsługi i przestrzegać warunków bezpieczeństwa podczas i poza użytkowaniem sprzętu.
14. Użytkowanie produktu niezgodnie z jego przeznaczeniem oraz warunkami określonymi w Instrukcji Obsług i powoduje utratę Gwarancji.
15. Gwarancja jest ważna tylko na terenie Polski.
16. UWAGA! Sprzęt jest przeznaczony tylko i wyłącznie do użytku domowego.

UŻYTKOWANIE SPRZĘTU NIEZGODNIE Z WARUNKAMI GWARANCJI POWODUJE JEJ UTRATĘ. NINIEJSZA GWARANCJA NA SPRZEDANY TOWAR KONSUMPCYJNY NIE WYŁĄCZA, NIE OGRANICZA ANI NIE ZAWIESZA UPRAWNIĘŃ KUPUJĄCEGO WYNIKAJĄCYCH Z NIEZGODNOŚCI TOWARU Z UMOWĄ.
