INSTRUKCJA OBSŁUGI YL35-DC05 Begood

Przed użyciem, proszę dokładnie zapoznać się z instrukcją obsługi

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Podczas używania urządzeń elektrycznych powinny być zawsze zachowane podstawowe środki bezpieczeństwa, włączając następujące:

1. Należy przeczytać wszystkie instrukcje.
2. Nie dotykać powierzchni grzewczych. Używać uchwytów lub pokręteł.
3. Aby chronić się przed porażeniem prądem, nie należy zanurzać przewodu, wtyczki lub palników elektrycznych w wodzie czy innych płynach.
4. Szczególny nadzór jest konieczny wtedy, gdy urządzenie jest używane przez lub w pobliżu dzieci.
5. Odpiąć wtyczkę z gniazdka sieciowego, gdy urządzenie nie jest używane oraz przed czyszczeniem. Pozwolić płycie przestygnąć przed położeniem na niej lub zdjęciem z niej przedmiotów.
6. Nie obsługiwać urządzenia z uszkodzonym kablem lub wtyczką, po awarii urządzenia albo gdy zostało uszkodzone w jakikolwiek inny sposób. Należy oddać urządzenie do najbliższego autoryzowanego serwisu w celu sprawdzenia, naprawy lub wyregulowania.
7. Używanie dodatkowych akcesoriów, nie rekomendowanych przez producenta urządzenia, może skutkować obrażeniami.
8. Nie używać urządzenia na zewnątrz pomieszczeń.
9. Nie pozwalać, żeby przewód zwiśał z krawędzi stołu czy blatu, lub miał styczność z gorącą powierzchnią.
10. Nie montować na, lub blisko kuchenki gazowej, palnika elektrycznego, czy piekarnika.
11. Zachować szczególnie ostrożność podczas przenoszenia przedmiotów wypełnionych gorącym olejem lub innymi gorącymi płynami.
12. W pierwszej kolejności zawsze podłączać wtyczkę do urządzenia, następnie podłączać przewód z wtyczką do gniazdka sieciowego. Aby wyłączyć urządzenie, należy przełączyć jedną z kontrolek na „wyłącz”, następnie wyjąć wtyczkę z kablem z gniazdka sieciowego.
13. Nie używać urządzenia niezgodnie z jego przeznaczeniem.
14. Używać wyłącznie kuchenki o parametrach elektrycznych zgodnych z parametrami zasilania. Należy upewnić się, że kuchenka jest ustawiona na płaskim podłożu i ma wypoziomowaną powierzchnię roboczą. Zobacz rysunek na stronie 4, tam znajdziesz więcej informacji.
15. Przed rozpoczęciem użytkowania kuchenki, podłoż pod nią żaroodporną podkładkę lub matę, aby zabezpieczyć blat lub stół przed ewentualnym uszkodzeniem pod wpływem temperatury.

16. Wszelkie czynności za wyjątkiem czyszczenia powinny być wykonywane wyłącznie przez autoryzowany serwis.

17. Czyść urządzenie regularnie, ponieważ gromadzący się tłuszcz może stanowić ryzyko pożaru.

18. Nigdy nie gotuj żywności bezpośrednio na płytach grzejnych. Zawsze stosuj odpowiednie naczynia i przybory kuchenne.
19. Nie krój żywności znajdującej się w naczyniach znajdujących się na załączonych płytach grzejnych.
20. Nie zostawiać naczyń na rozgrzanych płytach grzejnych bez nadzoru. Podczas użytkowania produktu konieczny jest ścisły nadzór.
21. Nie czyścić kuchenki metalowymi zmywakami drucianymi. Fragmenty zmywaka mogą się ode- rwać i zetknąć się z elementami elektrycznymi, potencjalnie mogąc doprowadzić do zwarcia elek- trycznego.
22. Podczas użytkowania, urządzenie powinno znajdować się minimum 25-30 cm od ścian, ustaw kuchenkę na stabilnej, odpornej na wysoką temperaturę powierzchni w dobrze wentylowanym pomieszczeniu. Ustaw urządzenie na suchej i wypoziomowanej powierzchni.
23. Aby zapewnić długi czas użytkowania, należy unikać sytuacji, w których przypadkowe przedmioty są upuszczane na płyty grzejne.
24. Odłączając urządzenie zawsze trzymaj przewód zasilający za wtyczkę. Nigdy nie odłączać kabla pociągajc za przewód zasilający.
25. Zasilanie. Jeśli sieć elektryczna jest przeciążona innymi urządzeniami, kuchenka może nie działać prawidłowo. Urządzenie powinno być podłączone do oddzielnego obwodu elektrycznego, nie obciążonego innymi urządzeniami.
26. Przedmioty metalowe, takie jak noże, widelce, łyżki i pokrywy nie powinny być umieszczane na płycie grzejnej, ponieważ mogą się zagrzać.
27. Urządzenie może być używane przez dzieci w wieku 8 lat i więcej oraz osoby posiadające ograniczoną sprawność fizyczną, zmysłową lub umysłową, lub nie posiadających doświadczenia lub wiedzy na temat obsługi tego urządzenia, jeśli osoby te znajdują się pod stosownym nadzorem lub zostały poinstruowane co do obsługi urządzenia w bezpieczny sposób i rozumieją zagrożenia związane z tą obsługą. Dzieciom nie wolno bawić się urządzeniem. Dzieci nie mogą czyścić i konserwować tego urządzenia bez nadzoru.

ZACHOWAJ NINIEJSZĄ INSTRUKCJĘ

Urządzenie jest przeznaczone wyłącznie do użytku domowego. Nie należy go używać na zewnątrz po- mieszczeń.

TEN PRODUKT JEST PRZEZNACZONY WYŁĄCZNIE DO UŻYTKU DOMOWEGO!

1) Krótki przewód zasilający dostarczany z urządzeniem ma zredukować ryzyko urazu spowodowanego zaplątaniem lub potknięciem się o dłuższy przewód.
2) Dostępne są dłuższe kable przedłużające i można ich użyć, jeśli zachowa się odpowiednie środki ostrożności.
3) Jeśli używa się przewodu przedłużającego należy zwrócić uwagę na następujące kwestie:

Parametry elektryczne przewodu zasilającego muszą być co najmniej takie, jak parametry elektryczne urządzenia.

Przewód przedłużający nie może zwaśać poza blat stołu, gdyż może być przypadkowo pociągnięty przez dzieci lub można się o niego potknąć.

1、Specyfikacja

1、Zakres mocy wejściowej: AC 80V-270V
2、Maksymalna moc : lewa płyta: 2000W; prawa płyta: 1500W
3、Zakres mocy: lewa płyta: 2000W; prawa płyta: 1500W
4、Poziom mocy: lewa płyta: 500W (regulacja nie miarowa), 800W (regulacja nie miarowa), 1200W, 1500W, 1800W, 2000W łącznie 6 poziomów.
prawa płyta: 500W (regulacja nie miarowa), 800W (regulacja nie miarowa), 1000W, 1200W, 1300W, 1500W łącznie 6 poziomów.

5、Temperatura:

1、Interface roboczy:

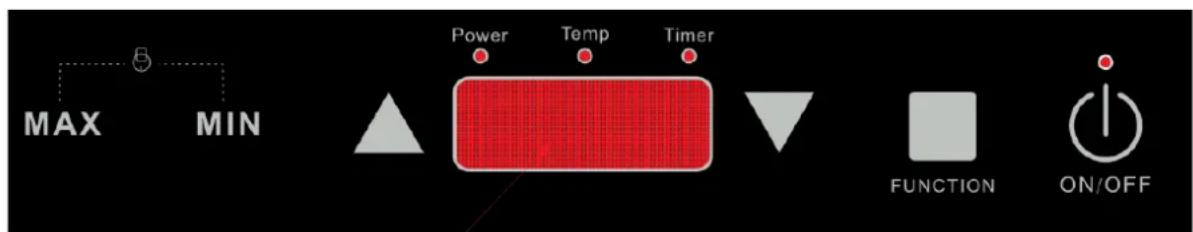

Lewy interface:

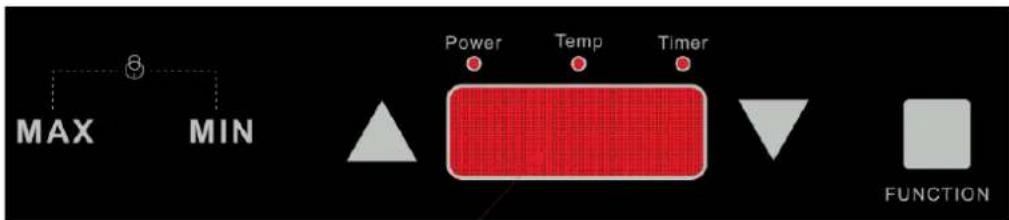

Prawy interface

2、Interface roboczy : 4-cyfrowy wyświetlacz, panel LED, wskaźniki, przyciski, multifunkcja

3、Funkcje : Kontrola automatyczna: brak

Kontrola manualna: moc grzewcza (power), utrzymanie temperatury (Temp)

Pozostałe funkcje: Zegar, Blokada

3、Instrukcje obsługi:

1) Podłączenie do zasilania

1.1) Podłącz urządzenie do sieci zasilającej, rozlegnie się sygnał dźwiękowy "Bi", wszystkie wskaźniki są wyłączone. Kuchenka wejdzie w tryb gotowości do pracy.

2) Załączenie urządzenia

2.1) Po podłączeniu, naciśnij przycisk "on/off" przez 2 sekundy, kuchenka jest gotowa do pracy. Brak operacji ustawczych przez 10 sekund spowoduje wejście w tryb gotowości jak po podłączeniu urządzenia do sieci.

2.2) W tym trybie, naciśnij przycisk "FUNCTION"/"CONTROL" aby wybrać tryb ustawień.

3) Wyłączenie urządzenia

3.1) Będąc w trybie roboczym lub w trybie standby, naciśnij przycisk "On/ Off" aby wyłączyć kuchenkę.

3.2) Będąc w trybie roboczym lub w trybie standby, naciśnij przycisk "FUNCTION" aby wyłączyć jeden z paneli grzewczych.

4) Zegar

4.1) Zakres ustawień: od 5 minut do 180 minut.

4.2) Naciśnij przycisk "Function" aby ustawić parametry mocy lub temperatury, wyświetlacz LED wskazuje "0" wskaźniki mocy i temperatury podświetłą się, wskaźnik zegara podświetli się i będzie migać, każdorazowe naciśnięcie "up/down" będzie zwiększać/zmniejszać ustawienia o 5 minut, naciskaj przycisk "up/down" aby zwiększać/zmniejszać ustawienia o 10 minut. Po 10 sekundach bez wykonywania czynności ustawczych, czas ustawi się automatycznie.

4.3) W trybie ustawienia wskaźnika LED "0" brak czynności ustawczych przez 5 sekund spowoduje przyjęcie ostatnio wybranej funkcji.

4.4) W funkcji zegara, wskaźniki LED mocy i temperatury będą wyświetlane na przemian.

5) Funkcja

5.1) Naciśnij przycisk "Function" aby wyregulować funkcje gotowania.
5.2) Pętle cyklu gotowania: power→power, timer →temperature→temperature

timer → power (moc→moc, zegar → temperatura→ temperatura

zegar →moc).

6) Funkcja grzania (Power)

6-1) Lewa płyta grzewcza (2000W)

1) Naciśnij przycisk "Function" aby ustawić moc grzania (power), wskaźnik mocy podświetła się i panel LED wskazuje "1200", urządzenie rozpocznie pracę przy ustawieniu mocy 1200W.
2) Naciśnij przycisk “+/-” aby ustawić żądany poziom mocy.

6.2) Prawa płyta grzewcza (1500W)

1) W trybie grzania (Power), naciśnij przycisk "Function" aby ustawić funkcje grzania, wskaźnik mocy podświetla się i panel LED wskazuje "1300", urządzenie rozpocznie pracę przy ustawieniu mocy 1300W.
2) Naciśnij przycisk “+/-” aby ustawić żądany poziom mocy.

7) Utrzymanie temperatury (Temp)

7-1) W trybie utrzymania temperatury (Temp), naciśnij przycisk “Function” aby ustawić funkcje utrzymania temperatury, wskaźnik temperatury podświetła się panel LED wskazuje “240(°C)”, urządzenie rozpocznie pracę przy poziomie temperatury 240.°C
7-2) Naciśnij przycisk “+/-” aby ustawić żądany poziom temperatury.
7-3) Aby zbalansować temperaturę gotowania, urządzenie zredukuje moc w momencie przegrzania płyty grzewczej, po schłodzeniu powróci do normalnej pracy.

8) MAX & MIN (maksymalne i minimalne ustawienia mocy i temperatury)

8-1) W trybie gotowania, naciśnij przycisk "MAX" aby ustawić maksymalny poziom mocy lub temperatury, lub przycisk "MIN" aby ustawić minimalny poziom mocy lub temperatury.

9) Blokada

9.1) Naciśnij i przytrzymaj "MAX" i "MIN", kuchenka będzie w trybie blokady, panel LED wyświetl i „LOC”, żaden przycisk funkcyjny nie działa (za wyjątkiem przycisków LOCK i On/Off, ale funkcja Lock jest niedostępna dla przycisku On/Off).

9.2) W trybie blokady, panel LED wyświetla na przemian "Loc" i wartość temperatury/mocy w odstępach co 2 sekundy.
9.3) W trybie blokady i funkcji zegara, panel LED wyświetla na przemian z "Loc" i wartością temperatury/mocy, stan zegara w odstępach co 2 sekundy.
9.4) W trybie blokady, naciśnij przycisk "MAX" i "MIN" aby wyłączyć blokadę.

10) Chłodzenie wentylatorem.

10.1) Po zakończeniu pracy, nadal przez 2 minuty pracuje wentylator chłodzący rozgrzaną płytę.

11) Kontrola płyty grzewczej

11.1) Podczas funkcji gotowania, jeśli urządzenie nie wykryje w ciągu 3 sekund żadnego naczynia, rozlegnie się sygnał ostrzegawczy powtarzany co 3 sekundy, na panelu LED wyświetl się "E0", komunikaty pozostaną aktywne przez 60 sekund, jeśli nie nastąpi żadna zmiana urządzenie przejdzie w tryb gotowości do pracy.

12) Automatyczne wyłączenie po 2 godzinach bez sterowania.

4. Problem i sposób jego rozwiązania

Kod błędu Przyczyna Rozwiązanie
E0	Użycie niewłaściwego, zbyt małego garnka	Użyj odpowiedniego garnka
E2	Obwód otwarty sensora NTC/Zwarcie	Proszę zwrócić urządzenie do naprawy
E3, E4	Napięcie zbyt niskie, zbyt wysokie	Podłącz urządzenie do gniazda o prawidłowych parametrach zasilania
E5	Przegrzanie płyty ceramicznej	Kuchenka musi przestygnąć, następnie należy ją całkowicie wyłączyć, a potem ponownie załączyć
E6	Ochrona przed przegrzaniem	Kuchenka musi przestygnąć, następnie należy ją całkowicie wyłączyć, a potem ponownie załączyć

To urządzenie jest oznaczone, zgodnie z Dyrektywą Europejską 2002/96/WE oraz

Polską ustawą o zużytym sprzęcie elektrycznym i elektronicznym, symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że ten sprzęt, po okresie jego użytkowania nie może być umieszczony łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
