Typ produktu	Okap kuchenny
Model	DVG 600 ZWE
Szerokość	60 cm
Głębokość	50 cm
Wysokość (min/maks)	65 / 115 cm
Waga netto	10,5 kg
Zasilanie	230 V ~ 50 Hz
Moc silnika	200 W
Wydajność wyciągu (maks.)	600 m³/h
Poziom hałasu (maks.)	55 dB(A)
Liczba biegów	3
Sterowanie	Przyciskowe
Oświetlenie	LED, 2 x 3 W
Rodzaj filtra	Aluminiowy filtr przeciwtłuszczowy
Mycie filtra	Można myć w zmywarce
Filtr węglowy (opcjonalny)	Do pracy w cyrkulacji
Materiał obudowy	Stal nierdzewna
Kolor	Srebrny (stal nierdzewna)
Klasa izolacji	II
Zabezpieczenie przed przegrzaniem	Tak
Przyłącze wentylacyjne	Ø 150 mm
Gwarancja	2 lata
Kraj pochodzenia	Słowenia

Często zadawane pytania - DVG 600 ZWE GORENJE

Jak wyczyścić filtr okapu DVG 600 ZWE?

Filtr aluminiowy można wyjąć i umyć w zmywarce w temperaturze do 65°C lub ręcznie w ciepłej wodzie z detergentem. Przed ponownym założeniem upewnij się, że jest całkowicie suchy.

Jak wymienić żarówkę w okapie?

Odłącz okap od zasilania. Zdejmij obudowę lub klosz, odłącz uszkodzoną żarówkę LED i zamień na nową o identycznych parametrach (3 W, G4). Zamocuj obudowę.

Okap nie wyciąga dobrze oparów – co robić?

Sprawdź, czy filtr przeciwtłuszczowy nie jest zatkany. Wyczyść go lub wymień. Upewnij się, że przewód wentylacyjny nie jest zablokowany. Jeśli pracuje w cyrkulacji, wymień filtr węglowy.

Czy okap może pracować w trybie cyrkulacji?

Tak, wymaga to zamontowania filtra węglowego (dostępny jako akcesorium). W tym trybie powietrze jest oczyszczane i zawracane do pomieszczenia.

Jak ustawić wyższy bieg wydajności?

Naciśnij przycisk odpowiedniego biegu (1, 2 lub 3). Wyższy bieg oznacza większą wydajność i głośność. Bieg 3 jest najszybszy.

Dlaczego okap jest głośny?

Głośność może wzrosnąć przy wyższym biegu. Sprawdź, czy filtr nie jest zabrudzony lub czy nie ma luźnych elementów. Ustaw niższy bieg, jeśli hałas jest uciążliwy.

Jak zamontować okap Gorenje DVG 600 ZWE?

Montaż powinien wykonać wykwalifikowany instalator. Zachowaj odległość min. 65 cm od płyty gazowej i 55 cm od elektrycznej. Użyj dołączonych kołków i wkrętów, podłącz przewód wentylacyjny.

Co oznaczają przyciski na panelu?

Przyciski służą do włączania/wyłączania, zmiany biegów (1,2,3) oraz włączania oświetlenia. Niektóre modele mają przycisk do timera lub czujnika.

Jak często należy wymieniać filtr węglowy?

Filtr węglowy wymieniaj co 3-6 miesięcy, w zależności od intensywności użytkowania. Zużyty filtr nie czyści powietrza i może powodować gorszy wyciąg.

Gdzie kupić części zamienne do okapu?

Oryginalne części zamienne (filtry, żarówki) można kupić u autoryzowanych dealerów Gorenje lub przez serwis producenta. Podaj model DVG 600 ZWE.

INSTRUKCJA OBSŁUGI DVG 600 ZWE GORENJE

Tu możesz zakupić filtr www.gorenje.pl (Rys.S6)

S4

INSTRUKCJA OBSŁUGI

OKAPU KUCHENNEGO

MODEL DVG 600 ZBE/ DVG 600 ZWE

Parametry techniczne

Wydajność 420m³/h

Napięcie znamionowe 230V-50Hz

Moc ogólna 180 W

Moc żarówek 2x35W (max 35W, typ: GU10)

Wylot powietrza 90mm x 90mm (wylot kwadratowy)

Ogólne warunki bezpieczeństwa i montażu:

- Przy przeprowadzeniu instalacji urządzenia, należy postępować zgodnie z warunkami i wskazówkami, zamieszczonymi w niniejszej instrukcji użytkowania.

- Urządzenie jest przeznaczone do użytku domowego. W przypadku wykorzystania go do celów biznesu gastronomicznego, warunki gwarancji zmieniają się.

- Nie wyciągaj wtyczki z gniazda sieciowego pociągając za przewód.

- Przewód zasilający nie może dotykac gorącej powierzchni.

- Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony.

- Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych będących w eksploatacii).

- Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikie na skutek instalacji niezgodnej z instrukcia użytkowania.

- Wszelkie zmiany dokonywane w konstrukcji okapu przez osoby bez odpowiednich uprawnień skutkują wyłączeniem odpowiedzialności producenta za produkt.

- Jeżeli okap nad kuchonny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa pomieszczenie powinno być odpowiednio wentylowane (nie dotyczy obiegu zamkniętego).

- Pod okapem nad kuchennym nie wolno używać otwartego ognia,

- Jeżeli przewód zasilający, nie odłączalny, ulegnie uszkodzeniu, to powinien być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym.

- Powietrze okapu nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwa ( nie dotyczy to okapów z obiegiem zamkniętym

- Przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidłowego działania należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i nie został przygnieciony przez okap w trakcie montażu.

- Przed czyszczeniem należy wyjąć wlyczkę z gniazda zasilającego.

Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją istnicje ryzyko pożaru.

Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzied) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odzywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przelazanej przez osoby odpowiadające za ich bezpieczeństwo

Przeznaczenie i tryb pracy

Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz lub do pracy w trybie filtrującym z wewnętrzną recyrkulacją, obieg zamknięty.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm przypadku kuchenek gazowych lub elektryczno-gazowych. Jeżeli w Instrukcji urządzenia grzejnego podana jest większa odległość instalowania okapu kuchennego, należy dostosować się do takich wskażan. Montaż okapu i rury ośtonowej okapu przedstawiony jest na rysunku S3. Podczas montażu okapu należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzania powietrza z pomieszczenia. Należy wziąć pod uwagę, że używanie spiralnych rur aluminiowych ogranicza wydajność okapu i powoduje zwiększenie głośności przepływającego powietrza.

Podłączenie elektryczne

Napięcie sieci powinno odpowładać warunkom podanym na tabliczce znamionowej umieszczonej we wnętrzu okapu. Jeżeli okap jest wyposażony we wtyczkę należy ją umieścić w gniazdu wtykowym spełniającym

wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczką, instalację okapu należy powierzyć osobie z odpowiednimi uprawnieniami.

Czyszczenie okapu

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyć okap z sieci zasiłania energią elektryczną. Urządzenie powłnło być myte specjalistycznymi środkami do powierzchni wykonanej z blachy nierdzewnej lub blachy malowanej. Okap należy czyścić łagodnymi środkami, nie należy używać środków ściernych. Regularna konserwacja polepszy działanie okapu.

Uwaga: NIE STOSOWAĆ ALKOHOLU!

Filtr przeciw tłuszczowy

Okap jest wyposażony w filtr aluminiowy. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałąką (Rys.1). Filtr powinien być myty ręcznie w następujący sposób. poprzez zanurzenie przez 15 minut w wodzie z płynem o temperaturze 40-50°C. Po upływie 15 minut należy rozpocząć mycie i dokładnie opłukać filtr. Filtr musi być kompletnie suchy przed ponownym umieszeczeniem w okaple. Filtr nie czyszczony regulamie zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Podczas mycia w zmywarce filtr przeciw tłuszczowy może się odbarwić, ale nie ma to wpływu na jego właściwości filtrowania.

Filtr węglowy (tylko dla obiegu zamkniętego - rys. S5)

Okap może być wyposażony w filtry węglowe. Filtry należy umieścić na obudowie turbiny, tak jak ilustruje rysunek S5. W tym wypadku oczyszczone powietrze jest z powrotem odprowadzane do pomieszczenia. Okap nie powinien być wówczas podłączony do kanałów wentylacyjnych. W celu zapawnienia prawidiowej pracy okapu i skutecznego pochianiania zapachów należy regularnie wymieniać filtry węglowe (co 3 do 6 miesięcy) w zależności od intensywności użytkowania okapu.

Wymiana oświetlenia (rys. S2)

Przed przystapioniom do jakichkolwiok operacji związanych z wymianą oświetlenia, nałoży wyłączyć okap z sioci zasilania energią elektryczną. Wymianę żarówki należy rozpocząć od odłączenia okapu od sieci energetycznej. Jeżeli okap był wcześniej włączony należy odczekać kilka minut i po ochłodzeniu żarówki można przystąpić do jej wymiany.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Wymiana filtra aluminlowego - Rys. S1

Wymiana oświetlenia - Rys. S2

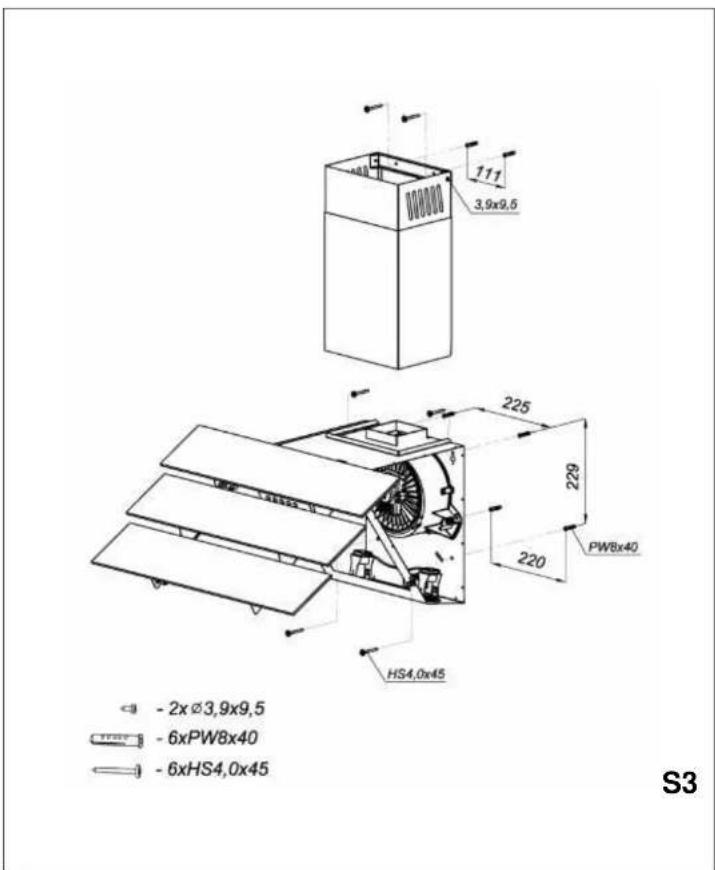

Montaż okapu i komina – Rys S3 (Rysunek A –regulacja poziomu okapu)

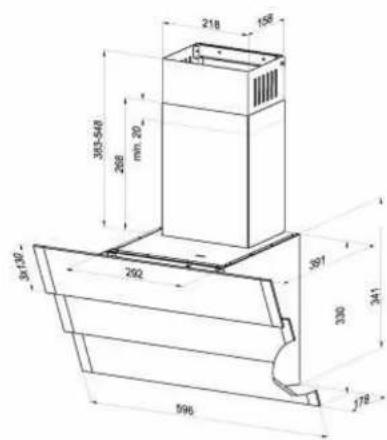

Wymiary okapu - Rys. S4

Wymiana filtrów węglowych - Rys. S5

Kod QR - Rys.S6

Symbol umieszczony na produkcie lub na dotączonych do niego dokumentach oznacza, że niniejszy produkt nie jest klasifikowany jako odpad z gospodarstwa domowego. Urządzenie, w celu jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczących utylizacji odpadów. Dodatkowe informacje na temat utylizacji. złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie, przedsiębiorstwie utylizacji odpadów lub w skplele, w którym produkt został zakupłony.

Sterowanie mechaniczne

Sterowanie pracą turbiny

„0“ – wyłącza turbine okapu
„1" - praca turbiny - z minimalną prędkością
„2” - praca turbiny - z średnią prędkością
„3” - praca turbiny - z maksymalną prędkością

Turbinę uruchamlamy poprzez przesunięcie wybranego przyclsku. Wyższy bieg oznacza większy

przepływ powietrza.

Oświetlenie

„Symbol żarówki” - naciśnięcie przycisku włącza oświetlenie. Powtórne naciśnięcie przycisku wyłącza oświetlenie.

Dziękujemy za zakup okapu Gorenje

Dla prawidłowego działania okapu zamienia się wymianę filtrów węglowych co 3 miesiące Oryginalne filtry można zamówić w naszym skleple Internetowym na stronie www.gorenje.pl Zapraszamy
