INSTRUKCJA OBSŁUGI HE60-MA NAC

Deklaracja zgodności WE, nr 2014/226

producent

nate

NAC Sp. 10.0.

A. Krakowske 39, 05-090 Roszyn, Parska

1.本次认购计划

«» «»

(194)

nateriectomy: 1-10000000 Imierzony malosynalty poziom mocy akstycine; I_max window 90 dB(A), peacetywana poziom mocy akstycine; I_max window 34 dB(A).

vete za sociálnicar emunipola

• -dynektowy moszyrkowe MD 2008/43/IC

- dyskławy dętorzami kompatyścnośo EMC 2005/104/IE. - dyskławy dętorzami: Palaza WIE 2003/14/IC austrak V oze 2005/08/IE. - dyskławy dętorzami: subiemąj nielotpxencych BARS 2011/10/UE.

spetnie wymaganie nasiąguająch normi informotowanych

- 69.60745 1:2009

: 1N 60745-3-13:2028

: IN 5323208

EN 53038-14A12009

EN 54034-2:1999+A2:2008

- DE 2003-4-16-2009

(19)2009-3-25

07.21201202

Deśroacja ta odnosi się wyłącznie do mastyny w stanie, w jakmi zostały wprowadzone da obrotu i nie obtymąci części składowych dolonych przez użytkownika kończowego lub przeprowadzonych przez niego półnejkych działął. Dokumentacja techniczna handshake się w siedziże firmy NAC sp. z ovo, a otobą azwidierioną do jej dyszpreżanami jest Potrąguń.

Gętynia, 5 września 2014 najavy, 2014

Peter Gajos, Inorganiz do. many izgoshid produktiva in/ig. 100000000

CE

NAC

Deklaracja zgodności WE, nr 2014/225

Produce

NAC Sp. 10.0. Al. Kraścenska 39, 05-090 Ratzyn, Polska

z peňu odpomindizalinsicla deklarula, je macejeta!

naive: Elektryane naïve do zjawluto

mice! HRSO-MA

mietrunc malownaty poclom mocy akustycnej lask wynosi 96 dB(A), gwaramowyany poclom mocy akustycnej lask wynosi 96 dB(A).

- dysktywy macyjnowe MD 2006/02/NC. - dysktywy dozytagos kompośbłaresci EMC 2004/106/EC. - dysktywy dozytagos halasu MET 2000/14/TC ośczańki V oraz 2005/80/EC. - dysktywy dozytagos ulcerszii niebezpiecznych RaHS 2011/03/UE.

socija svogranik testenukarsch norm: zhamnamiwarenchi

(二) 194528

- 15.07.25-3-15-2019

EN 62781-2026

- 28 SSBM-1+AI:3079

EN 55214-31999-A7/2028

- SN 620043-87/2009

19 6500 432008

EN5037441091

ISO 11094:1991

Doklaracja ta odnoś się wyłącznie do maszyny w stania, w jakim została krowowazionu do obrotu i nie odejmuje część składowych dodanych przez użytkownita końcowego lub przysnowadzonych przez niego odmośbowych dział.

Dovamentacja techniczna znajduje się w Nułódzie firmy RAC sp. 1 o.o., a osób upoważenie

do se dysponowaniem jest Motr Galox.

[Non-Text]

Piatr Gajas, krynier 41. acorny zgodniaci produktów imic. raczkaya, Farakia

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja (wspólna dla kilku modeli elektrycznych nożyc do żywopłotu) nie wskazuje cech nabyłego przez Państwa urządzenia w zakresie, w jakim nie maja one bezpośrednio na sposób korzystania z niego, którego dotyczy instrukcja, a tym samym szczególowe dane techniczne wskazane w instrukcji mogą uiec zmianie za co firma NAC nie ponosi odpowiedzialności.

GARDEN SNOW WATER

SPRZET OGRODNICZY

Instrukcja Obsługi

Elektryczne nożyce do żywopłotu

Model	HE45-MA	HE60-MA
Moc nominalna	450W	600 W
Silnik	elektryczny
Napięcie	230 V~ 50 Hz
Długość nożyc tnących	460 mm	510 mm
Max. grubość cięcia	14 mm
Odległość między ostrzami	20 mm
Predkość obrotowa	2100 min ^1
Klasa ochronności	II
Stopień ochronności	IPX4
Gwarantowany poziom mocy akustycznej LWA	94 dB (A)	96 dB (A)
Waga	2,5 kg	2,6 kg
Rok produkcji	2015

UWAGA! Urządzenie przeznaczone do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Producent: NAC Sp z.o.o. Al. Krakowska 39, 05-090 Raszyn tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Serwis - Magazyny Strobów 2E, 96-100 Skierniewice tel. [phone], fax [phone] www.nac.com.pl [e-mail]

2015 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze przedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Spis treści

Dane Techniczne	1
Spis treści	2
Pikiogramy i oznaczenia sterownicze	2
Wprowadzenie	3
Zastosowanie urządzenia	3
W razie wypadku lub awarii	3
Instrukcje w zakresie bezpieczeństwa	3
Przygotowanie do pracy	4
Zabezpieczenie przed przeciążeniem	5
Stosowanie przedłużacza	5

Montaż	5
Włącznik i wyłącznik	5
Ostrzenie nożyc	5
Technika ciecia	6
Transport	6
Ryzyko resztkowe	6
Ocena ryzyka resztkowego	7
Składowanie śmieci i ochrona środowiska	7
Tabela konserwacji	7
Rozwiązywanie problemów	7
Deklaracje CF	8
Kontakt z serwisem	8

Piktogramy ostrzegawcze i oznaczenia sterownicze

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia

1 2 3 4 5 6 7 8 9 10

1. Uwaga! Niebezpieczeństwo.
2. Urządzenie elektryczne.
3. Należy odłączać od źródła zasilania podczas przerw w pracy, naprawą lub konserwacją.
4. Należy uważnie przeczytać instrukcję obsługi.

5. Należy stosować okulary i nauszniki ochronne.

6. Nie używać podczas opadów deszczów.

7. Uwaga na odrzucane przedmioty.
8. Zachować bezpieczną odległość od osób postronnych.
9. Zakaz przypadkowego pozbywania się urządzenia.
10. Podwójna ochrona elektryczna.

NAC Produzem: NAC Sp. 2.0.4. AL. Kruskowska 39 05-010 Razypo ELEKTRYCZNE NOZYCE DO ŻYWOPLOTU Model: HEAS-MA Napięcie: 230 V / 50 Hz Mio seminata: 450 W Maksymalna grubość oścja: 14 mm Dugosó i szrza: 46 cm Obsty bez obciążení: 2100/min. Waga: 2,5 kg Rak produkcji: 2015 Numer serjyje: 1 www.nac.com.pl

NAC Produżec: NAC Sp. z n.o. Al. Krakowska 39 05-090 Kraszyt ELEKTRYCZNE NOZYCE DO ŻYWOPŁOTU Model: H660-MA Napiecie: 220 V / 50 Hz Mio montalna: 600 W Maksymalna grubiecę cięcie: 14 mm Długód substrą: 51 cm Obstaty bez obolazacji: 2100/min. Waga: 2,4 kg Rok produkcji: 2016 Numer versjny: 1 www.nac.com.pl

LWA 94 dB LWA 96 dB

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

OCENARYZYKA RESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji.

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku.

Urządzenia elektryczne nie należą do odpadów domowych.

Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.

Tabela konserwacji
Należy pamiętać, iż poniższe zalecenia dotyczące częstotliwości konserwacji odnoszą się wyłącznie do standardowych warunków eksploatacji. Jeśli codzienna eksploatacja urządzenia jest intensywniejsza od normainej, należy zwiększyć częstotliwość konserwacji		Przed każdym użyciem	Co tydzień	W razie uszkodzenia lub usterki	W razie potrzeby
Cale urządzenie	Sprawdzić wycieki pęknięcia	X
	Oznaki zużycia	X
Ostrze	Sprawdzić: uszkodzenia i oznaki zużycia	X
	Naostrzyć			X
Wszystkie dostępne śruby i nakrętki	Sprawdzić i ponownie dokręcić		X
System antywibracyjny	Sprawdzić uszkodzenia i oznaki zużycia	X

ROZWIĄZYWANIE PROBLEMÓW

Probiem	Przyczyna	Rozwiązanie
Silnik nie pracuje	Brak zasilania	Sprawdzić wtyczkę, kabel oraz wejście zasilania
		Uszkodzony kabel: oddać do naprawy w serwisie technicznym. Zabronione jest naprawianie kabla przy użycłu taśmy klejącej
		Uszkodzony przełącznik powinien zostać wymieniony przez serwis techniczny
	Nie działają włączniki	Udać się do serwisu w celu wymiany lub naprawy
	Zużyte szczotki weglowe	Wymienić szczotki, zapytać w serwisie technicznym
Ży efekt cięcia	Zużycie ostrza	Naostrzyć lub wymienić listwe tracą
	Zamocne skręcenie	Poluzować śruby skręcające
Silnik się nagrzewa	Zabrudzone otwory wentylacji silnika	Oczyścić
Nagrzewają się ostrza	Poluzować śruby ostrzy	Wyregiuować
	Ostrza tracę sa stępione	Naostrzyć lub wymienić prowadnice tracą

Technika Cięcia

Trzymaj nożyce wraz z ostrzem przechylone pod kątem od 5 do 10 stopni w kierunku cięcia. Zapewni to łatwiejsze i sprawniejsze cięcie.

Zacznij przycinać żywopłot ruchami nożyc od dołu do góry. Ruchy ostrza w ten sposób, pozwolą na odkładanie ściętych kawałków na ziemi ostrza:

-Ostrzyć zawsze w kierunku krawędzi tnącej.

-Pilnik powinien dotykać ostrza jedynie podczas ruchu w jednym kierunku.

-Podczas ruchu powrotnego podnosić pilnik.

-Usunąć wszystkie zadziory z ostrza.

-Starać się aby spilować jak najmniej materiału

-Przed zamontowaniem naostrzonych ostrzy wyeliminować opiłki

oraz nasmarować

Należy założyć osłony na ostrza nożyc.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi

używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy

używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwego zamontowania urządzeń zabezpieczających.

WPROWADZENIE

Aby uniknąć niewłaściwej obsługi nożyc do żywopłotu prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIE URZĄDZENIA

Urządzenie jest dopuszczone do użycia wyłącznie jako nożyce do cięcia i formowania żywopłotu zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.

Każde użycie urządzenia niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takieg postępowania.

Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.

Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Maszyny nie należy stosować do :

- koszenia trawy

- rozdrabniania gałęzi

- zbierania liści

W razie wypadku lub awarii.

W razie wypadku należy natychmiast zatrzymać / wyłączyć maszynę i wezwać pomoc (jeżeli tego wymaga sytuacja )

W razie awarii należy zatrzymać / wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Podczas użytkowania elektrycznych nożyc do żywopłotu należy przestrzegać zasad bezpieczeństwa. Nożyce do żywopłotu należy używać wyłącznie do przycinania żywopłotu.

Każdy inny rodzaj użytkowania odbywa się na własne ryzyko i może stanowić zagrożenie. Producent nie ponosi odpowiedzialności za szkody wywołane nieodpowiednim bądź niewłaściwym

użytkowaniem. Nożyce nigdy nie należy używać podczas deszczu oraz w warunkach wysokiej wilgotności. Jeżeli przedłużacz jest uszkodzony, należy natychmiast odłączyć nożyce .Należy sprawdzić, czy kabel nie jest uszkodzony. Przed ponownym użyciem urządzenia należy sprawdzić czy wszystkie zabezpieczenia działają. Wszystkie części należy poprawnie zmontować. Muszą one spełnić wszelkie warunki wymagań do tego, aby nożyce pracowały w sposób poprawny. Wszelkie uszkodzone zabezpieczenia lub części należy naprawić lub oddać do natychmiastowej wymiany przez uprawnionego do tego pracownika serwisu.

Jeżeli kabel został uszkodzony albo urwany, należy go natychmiast odłączyć.

Zawsze podczas pracy z nożycami do żywopłotu należy stosować okulary i rękawice ochronne.

Aby uniknąć urazów należy stosować dopasowane ubrania oraz obuwie ochronne.

Aby uniknąć urazów uszu, należy stosować nauszniki ochronne. Zaleca się stosowanie kasku z osłona.

Podczas pracy z nożycami należy utrzymywać stabilną pozycję.

Stanowisko robocze należy utrzymywać w czystości.

W danym momencie nożyce może użytkować tylko jedna osoba. Pozostałe osoby powinny znajdować się poza obszarem roboczym. W szczególności poza obszarem roboczym powinny znajdować się dzieci i zwierzęta. Odległość powinna wynosić co najmniej 15 metrów. Przed uruchomieniem nożyc do żywopłotu upewnij się czy ostrze tnące i nie dotyka ciał obcych.

Podczas użytkowania, nożyc do żywopłotu należy trzymać mocno, oburącz.

Nożyce nie powinny używać dzieci oraz młodzież. Osoby w wieku ponad 16 lat mogą używać nożyc do żywopłotu tylko do celów szkoleniowych i pod nadzorem osoby dorosłej.

Wypożyczanie nożyc do żywopłotu jest dozwolone wyłącznie na rzecz osób, które są zaznajomione z tym rodzajem urządzeń oraz wiedzą, w jaki sposób się nimi posługiwać. Wraz z wypożyczeniem nożyc do żywopłotu należy zawsze przekazać instrukcję użytkowania.

Należy upewnić się, że nożyce do żywopłotu są zawsze przechowywana w miejscu niedostępnym dla dzieci.

Nożyc do żywopłotu nie należy użytkować w trakcie zmęczenia, choroby, zdenerwowania lub gdy się jest pod wpływem narkotyków, leków albo w trakcie leczenia.

Nożyc do żywopłotu nie należy wystawiać na działanie złych warunków pogodowych albo deszczu. Należy upewnić się, że obszar roboczy jest właściwie oświetlony. Urządzeń elektrycznych nie należy używać w pobliżu łatwopalnych cieczy lub gazów.

Jeżeli w danej chwili nożyce do żywopłotu nie jest użytkowana, należy odłożyć ją w bezpieczne miejsce tak aby nie stanowiła zagrożenia dla innych osób.

Przed rozpoczęciem przenoszenia nożyc do żywopłotu j należy zawsze odłączyć je od gniazdka sieciowego i przykryć pokrywa.

Nożyc do żywopłotu nigdy nie należy używać znajdując się na schodach lub w jakimkołówiek innym miejscu nie zapewniającym stabilności.

Kabel elektryczny musi zawsze znajdować się za użytkownikiem.

Kabel elektryczny musi być odprowadzony w kierunku od tyłu nożyc do żywopłotu. Należy stosować tylko oryginalne części zamiennych.

Nie należy przeciązać nożyc do żywopłotu. Nożyce pracują prawidłowo i bezpiecznie w pewnym, określonym zakresie obciążeń.

Do ciężkich prac nie należy stosować nożyc do żywopłotu niskonapięciowych.

Kabel należy używać tylko w celu, do jakiego został przystosowany. Nigdy nie należy przenosić nożyc do żywopłotu trzymając ją za przyłączony kabel. W celu odłączenia kabla z wtyczki nie należy go pociągać. Kabel należy chronić przed ostrymi krawędziami. Na zewnątrz pomieszczeń należy zawsze stosować listwę z gniazdkami.

PRZYGOTOWANIE DO PRACY PRZED URUCHOMIENIEM

Napięcie prądu powinno być takie, jak wskazano na tabliczce znamionowej (patrz dział "Zabezpieczenie przed przeciążeniem"). Przed rozpoczęciem pracy należy upewnić się, że urządzenie działa poprawnie oraz że jest bezpieczna w użytkowaniu. Włącz i wyłącz urządzenie.

ZABEZPIECZENIE PRZED PRZECIAŻENIEM

Instalacja elektryczna, do której podłączone są nożyce do żywopłotu powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia (2,8 A) Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika nożyc.

STOSOWANIE PRZEDŁUŻACZA

Należy używać tylko przedłużaczy przeznaczonych do użytku na zewnątrz pomieszczeń. Przekrój kabla powinien wynosić co najmniej 2,5 mm (maksymalna długość kabla: 25 m.).

Dopasować przyłącze pilarki do przedłużacza wprowadzając go do podwieszenia kabla znajdującego się w pokrywie. Przedłużacz o długości powyżej 25 metrów spowoduje obniżenie wydajności nożyc.

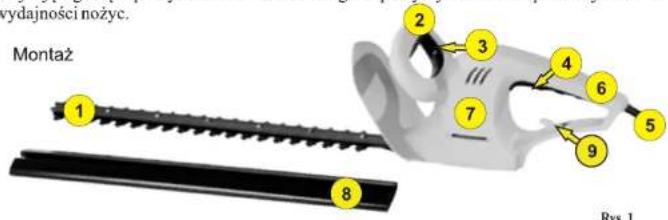

Rydajności nożyc. Montaż 1 2 3 4 5 6 7 8 9 Rys. 1

1. Listwa tnąca
2. Przedni uchwyt
3. Blokada włącznika
4. Włącznik główny

5. Kabel zasilający

6. Uchwyttylny

7. Silnik elektryczny
8. Ostona
9. Uchwytkabla

WŁĄCZANIE I WYŁĄCZANIE NOŻYC DO ŻYWOPŁOTU UWAGA! NALEŻY PAMIĘTAĆ, IŻ OSTRZA PRZED PRACĄ POWINNY BYĆ DOBRZE NAOLIWIONE.

Po naciśnięciu przycisku rys.1 pkt 3, należy nacisnąć włącznik pkt. 4 -urządzenie zostanie uruchomione. Wyłączenie następuje natychmiast po zwolnieniu, któregokolwiek z przycisków.

OSTRZENIE NOŻYC DO ŻYWOPŁOTU

Przed wykonanie wszelkich prac konserwacyjnych, nożyce należy zawsze odłączyć od zasilania!

Zawsze zakładać rękawice ochronne!

Ostrzenie

Prowadzić pilnik lub ostrzałkę pod kątem

45 stopni w stosunku do płaszczyzny
