Typ produktu	Glebogryzarka elektryczna
Model	WR8005
Moc nominalna	750 W (model WR8005-750) / 1400 W (model WR8001-1400)
Napięcie	230 V ~ 50 Hz
Prędkość obrotowa bez obciążenia	380 obr/min (WR8005-750) / 280 obr/min (WR8001-1400)
Szerokość robocza	320 mm (WR8005-750) / 450 mm (WR8001-1400)
Głębokość robocza	220 mm
Klasa ochronności	II
Stopień ochrony	IPX4
Gwarantowany poziom mocy akustycznej LWA	93 dB(A)
Waga	8 kg (WR8005-750) / 11 kg (WR8001-1400)
Rok produkcji	2014
Silnik	Elektryczny
Przekładnia	Kątowa, wymaga oleju SAE 30
Wyposażenie dodatkowe	Koła transportowe, uchwyt transportowy
Zabezpieczenie przed przeciążeniem	Wyłącznik nadmiarowo-prądowy 10 A
Przeznaczenie	Do użytku przydomowego (nie profesjonalnego)
Zalecany czas ciągłej pracy	Maks. 40 minut
Maksymalny kąt nachylenia terenu	15 stopni
Przekrój przedłużacza (min.)	2,5 mm², maks. długość 50 m
Konserwacja	Sprawdzanie śrub, smarowanie, wymiana oleju w przekładni co sezon
Ostrza (zęby)	Możliwość ostrzenia lub wymiany
Gwarancja	Traci ważność przy użytkowaniu profesjonalnym

Często zadawane pytania - WR8005 NAC

Jak uruchomić glebogryzarkę NAC WR8005?

Aby uruchomić glebogryzarkę, należy najpierw wcisnąć przycisk bezpieczeństwa (1), a następnie dociągnąć dźwignię włącznika (2) do rękojeści (3). Silnik uruchomi się. Bez wciśnięcia przycisku bezpieczeństwa uruchomienie nie jest możliwe.

Jak zatrzymać silnik glebogryzarki?

Aby zatrzymać silnik, należy zwolnić dźwignię włącznika. Jeśli wykonujesz czynności obsługowe, odłącz przewód zasilający, aby zapobiec przypadkowemu uruchomieniu. Pamiętaj, że ostrze obraca się jeszcze przez kilka sekund po wyłączeniu.

Jaki olej stosować w przekładni i jak go wymienić?

Należy stosować wysokiej jakości olej SAE 30. Aby wymienić olej, odkręć korek spustowy po prawej stronie przekładni za pomocą klucza imbusowego 5 mm, opróżnij stary olej, a następnie wlej nowy, aż zacznie wypływać otworem. Zakręć korek.

Czy glebogryzarką można pracować na pochyłościach?

Tak, ale maksymalny kąt nachylenia terenu wynosi 15 stopni. Nie należy pracować w poprzek pochyłej powierzchni i zachować ostrożność przy zmianie kierunku. Unikaj zbyt stromych zboczy.

Jak przechowywać glebogryzarkę po sezonie?

Po sezonie dokładnie wyczyść urządzenie, nasmaruj elementy ślizgowe, sprawdź dokręcenie śrub. Niepolakierowane powierzchnie pokryj środkiem antykorozyjnym. Przechowuj w suchym, wentylowanym pomieszczeniu. Jeśli na zewnątrz, podłóż coś pod spód i przykryj materiałem niezatrzymującym wilgoci.

Co zrobić, gdy glebogryzarka silnie wibruje?

Natychmiast zatrzymaj silnik i odłącz zasilanie. Sprawdź przyczynę wibracji – najczęściej są to uszkodzenia ostrzy lub poluzowanie elementów. Usuń usterkę przed ponownym uruchomieniem. Wibracje mogą być ostrzeżeniem przed poważniejszymi uszkodzeniami.

Jakiego przedłużacza można używać?

Używaj wyłącznie przedłużaczy przeznaczonych do użytku na zewnątrz. Przekrój kabla musi wynosić co najmniej 2,5 mm², a maksymalna długość to 50 m. Podłącz przedłużacz do uchwytu kabla na rękojeści, aby uniknąć kontaktu z nożami.

Czy glebogryzarkę można używać w deszczu?

Nie. Urządzenie ma stopień ochrony IPX4, co oznacza ochronę przed bryzgami wody, ale nie jest wodoodporne. Nie pracuj w deszczu ani na mokrej trawie. Chronić urządzenie przed deszczem – zgodnie z piktogramem na obudowie.

Jakie środki ochrony indywidualnej są zalecane?

Podczas użytkowania należy nosić okulary ochronne, nauszniki (poziom hałasu może przekroczyć 85 dB(A)), rękawice ochronne oraz obuwie ochronne z zakrytymi palcami. W razie potrzeby stosuj maskę przeciwpyłową.

Gdzie znaleźć numer seryjny i dane techniczne urządzenia?

Tabliczka znamionowa umieszczona jest na obudowie urządzenia. Zawiera model, numer seryjny, napięcie, moc, rok produkcji i inne dane. Jest niezbędna do zamawiania części zamiennych i serwisu.

INSTRUKCJA OBSŁUGI WR8005 NAC

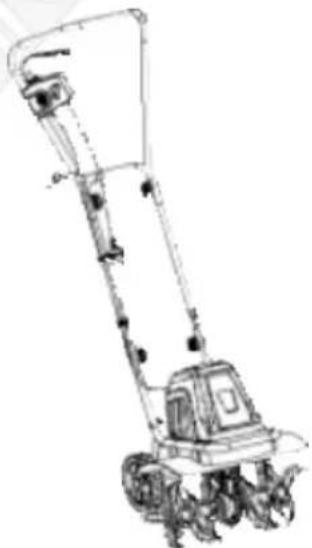

Glebogryzarka elektryczna

Model	WR8005-750 WR8001	-1400
Typ	320U0 450U1
Moc nominalna	750 W	1400 W
Silnik	elektryczny
Napiecie	230 V ~ 50 Hz
Prędkość obrotowa bez obciążenia	380 obr/min	280 obr/min
Szerokość robocza	320 mm	450mm
Głębokość robocza	220 mm
Klasa ochronności	II
Sopień ochrony	IPX4
Gwarantowana mocy akustycznej LWA	93 dB (A)
Waga	8 kg	11 kg
Rok produkcji	2014

UWAGA! Urządzenie przeznaczone jest do obsługi terenów przydomowych. Używanie urządzenia do celów profesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Producent: NAC Sp. z o.o. Al. Krakowska 39, 05-090 Raszyn tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Serwis - Magazyny Strobów 2E, 96-100 Skierniewice tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wątpliwości.

Poziom natężenia dźwięku dla osoby obsługującej urządzenie może przekroczyć 85 dB (A). Z tego powodu niezbędnie należy dbać o ochronę narządów słuchu.

Spis treści przeciążeniem .... str. 5

Dane techniczne ..... str. 1 Stosowanie przedłużacza ..... str. 5

Spis treści ...... str. 2 Uruchomienie ...... str. 7

Piktogramy i oznaczenia sterownicze .. str. 2 Zatrzymanie silnika ..... str. 7

Informacje dla użytkowników ..... str. 3 Uzupełnianie oleju w przekładni .... str. 7

Zastosowanie urządzenia ..... str. 3 Ogólne zalecenia ..... str. 7

Obowiązki użytkownika ..... str. 3 Montaż..... str. 8

Bezpieczeństwo użytkowania ..... str. 4 Transport..... str. 9

Przed rozpoczęciem użytkowania . . . str. 4 Ryzyko resztkowe . . . . . . . . . . str. 9

W razie wypadku lub awarii ..... str. 4 Ocena ryzyka resztkowego..... str. 9

Zasady bezpiecznego użytkowania . . . str. 4 Składowanie śmieci i ochrona środowiska str. 9

Obsługa i przechowywanie ..... str. 4 Deklaracje CE ..... str. 10

Zabezpieczenie glebogryzarki przed Kontakt z serwisem . . . . . . . . . . str. 10

Piktogramy ostrzegawcze i oznaczenia sterownicze Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

1. Uwaga! Niebezpieczeństwo.
2. Czytaj Instrukcję Obsługi.
3. Uwaga na odrzucane przedmioty.
4. Uwaga! obracające się elementy nie należy. wkładać rak lub stóp w pobliżu noży.
5. Stosuj okulary ochronne i nauszniki słuchu.
6. Stosuj rękawice ochronne.
7. Stosuj obuwie ochronne (kryte).
8. Zachowaj bezpieczna odległość.
   9.Uwaga !niebezpieczeństwo elektryczne.
9. Uwaga !odłączyć przewód zasilający przed konserwacją i naprawą.
   11.Uwaga chronić urządzenie przed deszczem.

10. Przed rozpoczęciem pracy należy oczyścić teren.

11. Osoby trzecie nie powinny znajdować się pobliżu pracującej glebogryzarki

12. Upewnij się, że wszystkie części ruchome zatrzymały się przed czyszczeniem, naprawą lub konserwacją glebogryzarki.
    15 Zachowaj ostożność podczas zabiegów żeby przewód elektryczny był w bezpiecznej żeby przewód elektryczny był w odległości od noży glebogryzarki.
13. Ostrze obraca się przez kilka sekund po wyłączeniu glebogryzarki.
14. Zakaz przypadkowego pozbywania się urządzenia.
    18 Podwójna ochrona elektryczna.

Tabliczka znamionowa umieszczona jest na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalenia odpowiednich części zamiennych i czynności obsługowych.

Informacje dla użytkowników

Niniejsza instrukcja obsługi sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych, dlatego kolejne punkty procedur mogą być opisane niezbyt szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontaktować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątpliwości. Maszyna będzie pracowała bez zastrzeżeń i z dużą skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania zamiatarki zapoznaj się z niniejszą Instrukcją Obsługi oraz z zasadami bezpieczeństwa. Należy porównać rysunki ze swoim urządzeniem, żeby zapoznać się z lokalizacją różnych mechanizmów sterowania i regulacji. Należy zachować instrukcję obsługi, będzie Ci potrzebna w przyszłości.

Należy pamiętać! Niektóre części osprzętu urządzenia mogą być nie zamontowane fabrycznie. Do obowiązków właściciela należy wykonać wszystkie zalecenia niniejszej instrukcji obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi szczegółowo sprawdzić maszynę zgodnie z opisem, zawartym w instrukcji lub udać się autoryzowanego serwisu w celu dokonania odpłatnego przeglądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Zastosowanie urządzenia

Urządzenie jest zaprojektowane i skonstruowane jako glebogryzarka zwana też mechanicznym kultywatorem, jest niezastąpiona do spulchniania i wyrównania po uprzednim przekopaniu.

Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.

Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu.

Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.

Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Maszyny nie należy stosować do:

• koszenia trawy
• rozdrabniania gałęzi
• odkurzania liści

Obowiązki użytkownika

Dokładnie zapoznać się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępować zgodnie z nimi.
'Stosować wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.
`Dokładnie obejrzeć maszynę.
Nie należy użytkować glebogryzarki bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
`Dokonywać prawidłowej regulacji maszyny.
Stosować wyłącznie oryginalne części zamienne, a obsługę powierzyć autoryzowanemu punktowi serwisowemu.
`Dokonywać wszystkich przeglądów okresowych

Dopuszczalny czas nieprzerwanej pracy nie powinien przekraczać 40 minut.

Bezpieczeństwo użytkowania glebogryzarki Przygotowanie operatora

Należy przeczytać staranie niniejszą instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów sterowania pracy i ruchu glebogryzarki, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać urządzenie.

Nie można pozwalać dzieciom użytkować urządzenia. Nie wolno użytkować urządzenia również osobom dorosłym bez specjalnego przygotowania.

Nie należy pozwalać osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.

Należy zachować ostrożność, żeby uniknąć pośliźnięć i upadków, szczególnie przy poruszaniu się do tyłu.

Przed rozpoczęciem użytkowania

Nie należy przystępować do pracy, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte przeszkody (kamienie, itp....) i inne duże przedmioty, które mogą zostać przejechane lub wyrzucone przez urządzenie, ewentualnie uszkodzić je.

Przed uruchomieniem silnika.

Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni strój roboczy i obuwie, a także sprzęt ochronny (okulary i słuchawki ochronne oraz maskę przeciwpyłową).

Tankować należy na zewnątrz nigdy wewnątrz pomieszczenia, zachowując szczególnie ostrożność.

Dokładnie zakręcać korek zbiornika paliwa. Wycierać nawet najmniejsze ilości rozlanego paliwa.

Przed każdym użytkowaniem trzeba sprawdzać stan przewodów elektrycznych.

Nigdy nie próbować przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje.

W razie wypadku lub awarii:

W razie wypadku należy natychmiast zatrzymać /wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja )!

W razie awarii należy zatrzymać /wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

Zasady bezpiecznego użytkowania

Nie wolno użytkować maszyny, jeśli bierzesz leki, które powodują senność lub wpływają w inny sposób na zdolność operatora do bezpiecznej obsługi sprzętu.

Nie można używać urządzenia, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.

Nie trzymać rąk i nóg zbyt blisko obracających się części lub pod nimi.

Należy zachować szczególną ostrożność przy pracach na powierzchniach pokrytych żwirem lub podczas przeprowadzania po nich urządzenia oraz na ścieżkach i podjazdach. Trzeba być w stanie gotowości ze względu na ukryte niebezpieczeństwo.

Po uderzeniu w jakiekolwiek przedmiot, należy zatrzymać silnik i odłączyć przewód zasilający. Należy dokładnie obejrzeć urządzenie w miejscu uszkodzenia i dopiero po usunięciu usterek można ponownie uruchomić silnik i kontynuować pracę.

Jeśli urządzenie zacznie intensywnie wibrować, należy natychmiast zatrzymać silnik i sprawdzić przyczynę. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami.

Należy zatrzymać silnik za każdym razem, kiedy odchodzimy od maszyny, kiedy ją czyścimy oraz kiedy przeprowadzamy jakiekolwiek naprawy, regulacje czy przeglądy

Obsługa i przechowywanie glebogryzarki

Od czasu do czasu należy sprawdzić, czy wszystkie śruby i nakrętki są dokręcone, żeby mieć pewność, ze stan techniczny urządzenia pozwala na bezpieczne jego użytkowanie.

Przy czyszczeniu, naprawach, przeglądach należy upewnić się, że noże i wszystkie ruchome części zatrzymały się. Żeby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód zasilający.
`Należy stosować wszystkie możliwe środki ostrożności, jeśli zostawimy urządzenie bez opieki.
Zachowuj ostrożność przy pracach na pochyłych powierzchniach. Maksymalny pochyl pracującego urządzenia wynosi 15 stopni.
`Nie pracować, poruszając się w poprzek pochylej powierzchni. Zachować szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie należy pracować na zbyt stromych powierzchniach.
`Nie należy użytkować urządzenia bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
` Nie można przekraczać możliwości maszyny, próbując pracować zbyt szybko. Nigdy nie można pchać urządzenia w chwili, gdy załączona jest funkcja napędu.
. Kiedy poruszasz się do tyłu, patrz w stronę ruchu urządzenia i zachowaj szczególnie ostrożność.
`Nie można pracować w warunkach ograniczonej widoczności i braku oświetlenia. Upewnij się, że twardo stoisz na ziemi. Należy trzymać uchwyty mocno oburącz i poruszaj się wolnym pewnym krokiem, nie biegnąc.
`Nie można przeceniać swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowagę.
`Nie można pracować zbyt blisko elementów budowli ze szkła, samochodów, klatek schodowych, śmietników i innych obiektów. Nie można pozwalać dzieciom i zwierzętom przebywać blisko miejsca pracy urządzenia.
Zawsze należy stosować zalecenia niniejszej instrukcji obsługi dotyczące szczegółów przechowywania urządzenia przez dłuższy czas.
Ponieważ niektóre części urządzenia są wykonane z tworzywa lub gumy, urządzenie powinno być przechowywane z dala od środków chemicznych, aby zapobiec wystąpieniu reakcji chemicznej.

Przed uruchomieniem

Upewnij się, że ramka koło jest podniesione przed rozpoczęciem pracy. (dotyczy to modelu WR8001-1400)

Aby podnieść rama, wyciągnąć przycisk blokady (A) obrócić ramkę koła wzrostowo (B); zwolnić blokadę. Rama koła zostanie zablokowana na swoim miejscu przez przycisk blokady.

Zabezpieczenie glebogryzarki przed przeciążeniem

Instalacja elektryczna do której podłączana jest glebogryzarka powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia o prądzie zadziałania 10 A. Zabezpieczy to przed przeciążeniem, a w konsekwencji przed spaleniem silnika glebogryzarki.

Napięcie prądu powinno być takie, jak wskazano na tabliczce znamionowej. Przed rozpoczęciem pracy należy upewnić się, że glebogryzarka działa poprawnie i jest bezpieczna w użytkowaniu. Należy także sprawdzić, czy prawidłowo działa wyłącznik glebogryzarki.

Stosowanie przedłużacza

Należy używać tylko przedłużaczy przeznaczonych do użytku na zewnątrz pomieszczeń. Przekrój kabla powinien wynosić co najmniej 2,5 mm (maksymalna długość kabla - 50 m). Dopasować przyłącze urządzenia do przedłużacza wprowadzając go do podwieszenia kabla znajdującego się przy rączce (Rys. 1

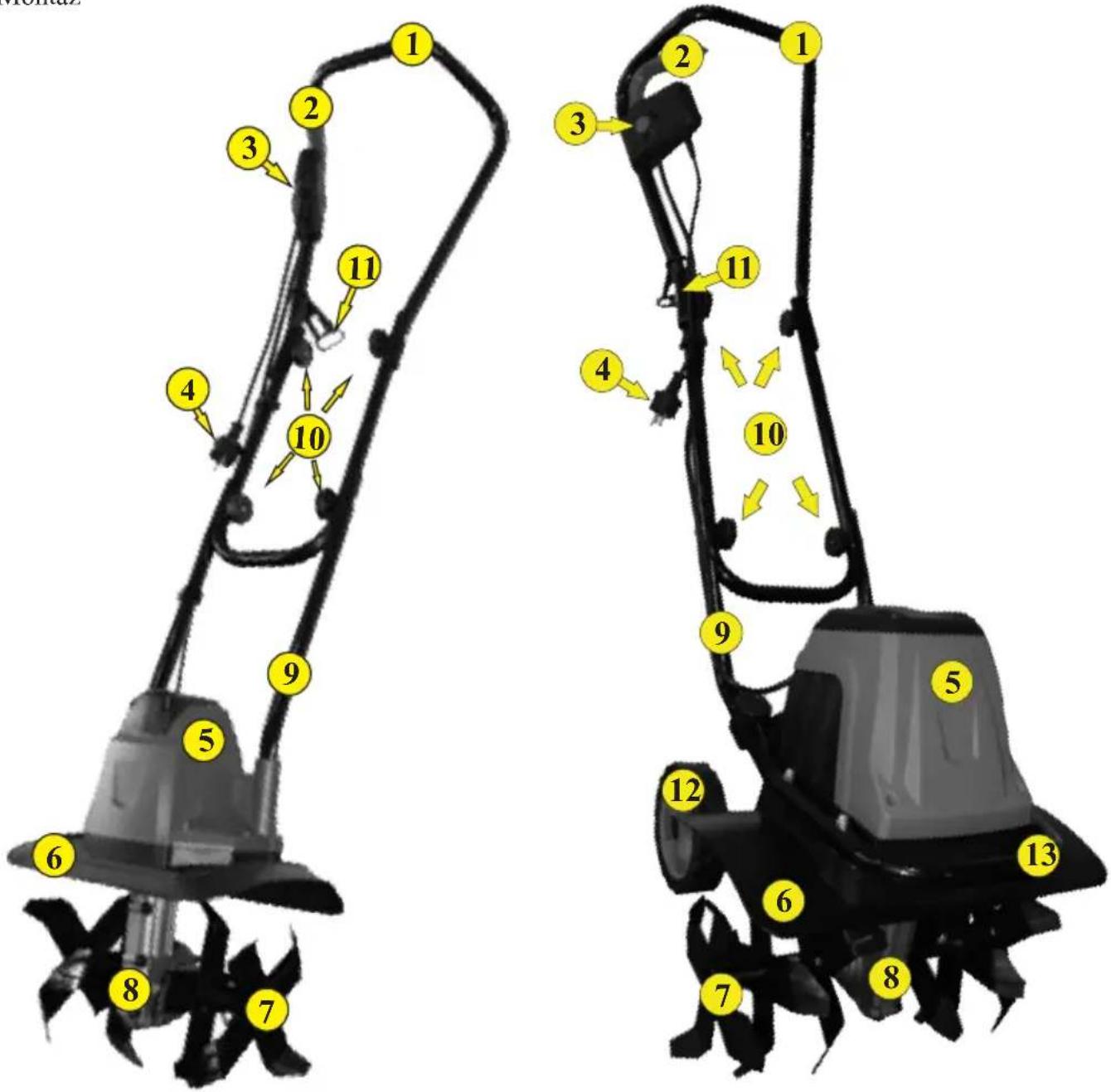

Montaż

1 - Uchwyt
2 - Dźwignia włącznika
3 - Zabezpieczenie włącznika
4 - Wtyczka
5 - Silnik
6 - Oślona noży
7- Noża spulchniające

8 - Przekładnia kątowa
9 - Dolna część uchwytu
10 - Śruby i montażowe nakrętki montażowe
11 - Uchwyt kabla
12 - Koła transportowe
13 - Uchwyt transportowy

1 - Rękojeść
3 - Dzwignia włącznika w pozycji wyłączona
2 - Dźwignia włącznika w pozycji włączona
4 - Zabezpieczenie włącznika

Uruchamianie silnika

Ostrzeżenie: Kiedy silnik jest uruchomiony, noże obracają się.

Upewnić się czy przewód zasilający nie znajduje się w pobliżu ostrza glebogryzarki.

W celu zabezpieczenia glebogryzarki przed jej przypadkowym uruchomieniem glebogryzarka została wyposażona w dodatkowy przycisk bezpieczeństwa (1), który musi być wciśnięty przed dociśnięciem dźwigni (2) do rękojeści (3). Próba uruchomienia glebogryzarki bez wciśniętego jednocześnie przycisku bezpieczeństwa będzie niemożliwa, natomiast będzie słyszalne ciche “klikanie” mechanizmu zabezpieczającego. Po uruchomieniu glebogryzarki, zwolnienie dźwigni uruchamiającej powoduje powrót przycisku bezpieczeństwa do pozycji początkowej.

Zatrzymywanie silnika

Żeby zatrzymać silnik, należy zwolnić dźwignię włącznika, a w przypadku wykonywania prac obsługowych czy też czyszczeniu glebogryzarki, aby zapobiec przypadkowemu uruchomieniu silnika, należy rozłączyć przewód zasilający.

Przed kolejnym uruchomieniem silnika sprawdź przewody elektryczne czy nie noszą śladów uszkodzeń.

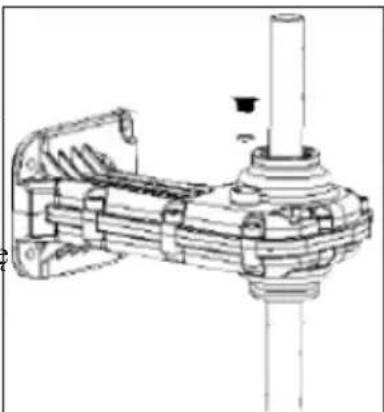

Uzupełnienie oleju w przekładni

Korek spustowy znajduje się po prawej stronie obudowy przekładni. Przed wymianą lub wrazie konieczności wymiany oleju usuń brudu i zanieczyszczeń przed wyjęciem korka .Do odkręcenia korka użyj klucza imbusowego 5mm aby odkręcić korek. Opróżnić olej ze skrzyni biegów.

Wypełnienie wysokiej jakości olejem 30 SAE aż zacznie się przedostać się wokół otworu. Zainstaluj ponownie korek.

Ogólne zalecenia.

Gwarancją nie są objęte uszkodzenia i usterki, które powstały w rezultacie nadużyć lub niedbalstwa operatora. Żeby uzyskać całkowity zakres gwarancji, operator powinien obsługiwać glebogryzarkę

w sposób, opisany w niniejszej instrukcji obsługi. Dla prawidłowej pracy urządzenia niektóre regulacje powinny być przeprowadzane okresowo.

Uwaga !Zużyte zęby mogą spowodować niską wydajność i przeciążenie silnika. Sprawdź zęby przed każdym użyciem. Naostrzyć lub wymienić zespoły palców na nowe w razie potrzeby.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy NAC raz w roku, zapewni dobry stan techniczny glebogryzarki w następnym sezonie.

Glebogryzarka jest dostarczona przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym .Po dokładnym zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi , złożenie go nie powinno sprawić zbytnich trudności

Wszelkie potrzebne elementy do montażu znajdują się e opakowaniu

Dokładnie wyczyścić urządzenie.

Nasmarować wszelkie elementy ślizgowe (regulacje itp).

Należy upewnić się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdzić wszystkie części ruchome pod względem uszkodzeń, pęknięć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części.

Nie polakierowane powierzchnie urządzenia, takie jak wirnik, trzeba pokryć środkiem antykorozyjnym.

Jeśli jest to możliwe, należy przechowywać urządzenie w osobnym, dobrze wentylowanym pomieszczeniu.

Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.

Należy przykryć urządzenie materiałem, który nie zatrzymuje wilgoci.

Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapewni dobry stan techniczny glebogryzarki w następnym sezonie.

Transport

Do transportu głiboguszabkaprzygotowywana.

Dla ewentualnego zmniejszenia jej gabarytów należy zdemontować uchwyty sterownicze

Na czas transportu na lub w pojeździe należy zabezpieczyć urządzenie

przed przypadkowym przesunięcie.

Ryzyko resztkowe

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi

używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży, obuwia chroniącego stopy oraz nauszników ochronnych

używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwego zamontowania

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

Składowanie śmieci i ochrona środowiska

W celu zdemontowania glebogryzarki, przed jej kasacją, najlepiej zgłosić się do autoryzowanego punktu serwisowego, gdzie demontaż zostanie przeprowadzony przez fachowców.

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnic zajmujących się skupem w/w materiałów.

Deklaracja zgodności WE, nr 2012/88

Deklaracja zgodności WE, nr 2013/130

Producent:

NOZWO

adres:

NAC Sp. z o.o.

Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

NOZWO:

model:

numer seryjny:

Glebogryzarka elektryczna

WR8005-750

000 000 001 - 100 000 000

-320U0

zmierzony maksymalny poziom mocy akustycznej L wą wynosi 93 dB(A),

gwarantowany poziom mocy akustycznej L, wynosi 93 dB(A),

spełnia zasadnicze wymagania:

- dyrektywy maszynowej MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z późn. zm.),

- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC (Dz. U. nr 82, poz. 556, z późn. zm.),

- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC

(Dz. U. nr 263, poz. 2202, z późn. zm.),

- dyrektywy dotyczącej niebezpiecznych substancji RoHS 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

- EN 60335-1:2002+A1:2004+A2:2006+A11+A12:2008+A13:2008+A14:2010 Elektryczny sprzęt do użytku

domowego i podobnego - Bezpieczeństwo użytkowania - Część 1: Wymagania ogólne,

o EN 709:1997+A4:2009 Maszyny rolnicze i leśne - Ciągniki jednoosłowe z glebogryzarką i glebogryzarki

silnikowe, prowadzone przez operatora pieszego - Wymagania dotyczące bezpieczeństwa

o EN 62233:2008 Metody pomiaru pól elektromagnetycznych elektrycznego sprzętu do użytku domowego i podobnego z uwzględnieniem narażania człowieka,

- EN 55014-1:2006+A1:2009 Kompatybilność elektromagnetyczna - Wymagania dotyczące przyrządów

powszechnego użytku, narzędzi elektrycznych i podobnych urządzeń - Część 1: Emisja,

oEN 55014-2:1997+A1:2001+A2:2008 Kompatybilność elektromagnetyczna (EMC)- Wymagania dotyczące

przyrządów powszechnego użytku, narzędzi elektrycznych i podobnych urządzeń - Odporność na zaburzenia elektromagnetyczne - Norma grupy wyrobów,

- EN 61000-3-2:2006+A1:2009+A2:2009 Kompatybilność elektromagnetyczna (EMC)

- Część 3-2: Poziomy dopuszczalne - Poziomy dopuszczalne emisji harmonicznych prądu

(fazowy prąd zasilający odbiornika < lub = 16 A),

oEN 61000-3-3:2008 Kompatybilność elektromagnetyczna (EMC) - Część 3-3: Poziomy dopuszczalne

- Ograniczanie zmian napięcia, wahan napięcia i migotania światła w publicznych siediach zasilających

niskiego napięcia, powodowanych przez odbiorniki o fazowym prącznie znamionowym < lub = 16 A

przyłączone bezwarunkowo.

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:

nazwo.

adres:

numer identyfikacyjny:

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o..

a osoba upoważniona do [ej] dysponowaniem jest Piotr Gajos.

Gdynia, 15 listopada 2012

miejsce, data

Piotr Gajos

imię, nazwiska, funkcja

Producent:

NAC Sp. z o.o.

odres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:

nazwa: Glebogryzarka elektryczna

model: WR8001-1400 typ: 450U1

numer seryjny: 000 000 001 - 100 000 000

zmierzony maksymalny poziom mocy akustycznej L wynosi 93 dB(A),

gwarantowany poziom mocy akustycznej L wą wynosi 93 dB(A),

spełnia zasadnicze wymagania:

- dyrektywy maszynowej MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z późn. zm.),

- dyrektywy dotyczącej kompatybilności EMC 2004/108/EC (Dz. U. nr 82, poz. 556, z późn. zm.),

- dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC

(Dz. U. nr 263, poz. 2202, z późn. zm.),

- dyrektywy dotyczącej niebezpiecznych substancji RoHS II 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

EN 60335-1:2002+A1:2004+A2:2006+A11:2004+A12:2006+A13:2008+A14:2010 Elektryczny sprzęt do użytku

domowego i podobnego - Bezpieczeństwo użytkowania - Część 1: Wymagania ogólne,

EN 709:1997+A4:2010 Maszyny rolnicze I leśne - Ciągniki jednoosiowe z glebogryzarką i glebogryzarki silnikowe, prowadzone przez operatora pieszego - Wymagania dotyczące bezpieczeństwa,

EN 55014-1:2006+A1:2009 Kompatybilność elektromagnetyczna - Wymagania dotyczące przyrządów powszechnego użytku, narzędzi elektrycznych i podobnych urządzeń - Część 1: Emisja,

EN 55014-2:1997+A1:2001+A2:2008 Kompatybilność elektromagnetyczna (EMC) - Wymagania dotyczące przyrządów powszechnego użytku, narzędzi elektrycznych i podobnych urządzeń - Odporność na zaburzenia elektromagnetyczne - Norma grupy wyrobów,

EN 61000-3-3:2008 Kompatybilność elektromagnetyczna (EMC) - Część 3-3: Poziłomy dopuszczalne - Ograniczanie zmian napięcia, wahan napięcia i migotania światła w publicznych sieciach zasilających niskiego napięcia, powodowanych przez odbiorniki u fazowym prądzie znamionowymi < lub = 16 A przyłączone bezwarunkowo.

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej

nazwa:

numer identyfikacyjny: 0499

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modyfikacji produktu.

Dokumentacja techniczna znajduje się w siedzibie firmy NAC sp. z o.o.,

a osobą upoważnioną do jej dysponowaniem jest Piotr Gajos.

Gdynia, 14 października 2013

miejsce, data

podpis

imie, naz

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

[phone] lub 29

GSM 513 435 881

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.
