INSTRUKCJA OBSŁUGI GAG6573A NAC

„NAC” Sp. z o.o. 05-090 Raszyn Al. Krakowska 39 deklanuje z pełną odpowiedzialnością, że:

ODKURZACZ Z SILNIKIEM SPALINOWYM-SAMOBIEŻNY typ/model: GAG6573A

śpłata wynosią Rozpozdekania MINISTRA GOSPOARKI z dnia 21 grodniń 2005 r. (Dz. U. Nr 263 por 220) w sprawie zasaduczych wynosią dla urządzeń używanych na zawagrą ponieszeretę w zakresie efusii hailu do środowiska oraz rozporządznia MINISTRA GOSPOARKI z dnia 15 i latego 2006 rukm (fz. T. Nr 32, por 223) zmieniągane rozporządznie w sprawie zasadniczych wynosią dla urządzeń używanych na zawagrą ponieszeretę w zakresie efusii hailu do środowiska oraz rozporządznia MINISTRA GOSPOARKI z dnia 20 grodnia 2005 r. (Dz. U Nr 259 por 2170) w sprawie zasadniczych wynosią dla muszni i clementów bezpieczeństwa. Odzinarcz został zaprojskowany i wykonany zgodnie z nasiąpcjami typami: EN ISO 3744-1995, PN-EN ISO 3744-1999, EN ISO 14982-1998, PN-EN ISO 14982-2002, ENK36-1997-A11997-A2-2001+A3-2004+AC-2006, PN-EN E36-2001+A3-2005, oraz gzdnie zasadnopierycji dyśrictywami: 89336/ECB, EC/37/EC, 2000/14/EC zełączki III, 2005/8E/EC

Zmierzony średni poziom mocy akustycznej L w. wynosi 112,29 dB

Gwarantowany poziom mocy akustycznej IWA wynosi 113 dB

Oczny zgodności dokorata jednostka motyfikowana: 11V Rheinland (Shanghai) Co Ltd. Laboratory 1F, Building 2, No 737 Guangzhou Road West, Shanghai 200072, P.R. China Ninejsza Deklaracja Zgodności WE traci swoją ważność, jeżeli kastarka zostanie zmazemiona lub przebudowana bez zgody produczenia. Dokumentacja techniczna przechowywana jest w firmie „NAC” Sp. zo o, przez Hubert Gładkowski (adres jak wyżej).

Kaszyn 20.04.2009 Prezesc Pawel Molgo Miejsce i data wystawienia

Nazwisko, inie i stanowisko osoby upykażnionej

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Klicencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi, zanim podejmiesz kroki reklamacyjne, skontaktuj się z Centralnym Serwisem pod numerem telefonu

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NAC

NEW AMERICAN CONCEPT

SPRZĘT OGRODNICZY

Instrukcja Obsługi

Odkurzacz spalinowy z napędem

Model	GAG 6573A
Typ silnika	Czterosuwowy, gómozaworowy
Moc silnika	6,5 KM
Paliwo	Benzyna bezołowiowa
Prędkość obrotowa	max. 3600 obr/min
Szerokość robocza	73 cm
Prędkość posuwu	1,98 km/h
Waga netto	65 kg
Poj. miski olejowej	1,1 L
Poziom ciśnienia akustycznego LpA	92,28 dB
Gwarantowana moc akustyczna	113 dB [A]
Poziom wibracji	5,755 m/s2
Rok produkcji	2009

UWAGA! Urządzenie przeznaczone do obshugi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala Al. Krakowska 39, 05-090 Raszyn tel. [phone], fax [phone] www.nac.com.pl [e-mail]

Serwis - Magazyny Strobów 2E, 96-100 Skierniewice tel. [phone], fax [phone] www.nac.com.pl [e-mail]

2009 wydanie I

Spis treści

Znaczenie symboli graficznych	str. 2
Informacje dla użytkowników	str. 3
Obowiązki użytkownika	str. 3
Ochrona środowiska	str. 4
Bezpieczeństwo użytkowania	str. 4
Przed rozpoczęciem użytkowania	str. 4
Zasady bezpiecznego użytkowania	str. 4
Obsluga i przechowywanie	str. 5
Montaż	str. 7
Montaż i opróżnianie kosza	str. 7
Przygotowanie silnika	str. 8

Rozruch silnika.	str. 8
Uruchamianie napędu.	str. 9
Tabela przeglądów.	str. 10
Problemy i ich rozwiązywanie.	str. 10
Przechowywanie i konserwacja.	str. 11
Transporti.	str. 11
Rzyzko reszłkowe.	str. 11
Ocena ryzyka reszłkowego.	str. 11
Ochrona środowiska.	str. 11
Dcklaracje.	str. 12
Kontakt z serwisem.	str. 12

Piktogramy mogą być umieszczone na maszynie. Znajomość ich znaczenia pozwoli uniknąć błędów w strowaniu maszyny, a także uniknąć zagrożech. Są once jak również ta instrukcja obsługi - integralną częścią maszyny. W przypadku uszkodzenia, zabrudzcnia czy utraty czytelności można dokupić je u importera i ponownie umieścić na maszynie.

1. Uwaga! Niebezpieczeństwo.
2. Czytaj Instrukcje Obsługi
3. Uwaga na odrzucane przedmioty.
4. Zachowaj bezpieczną odległość od osób postronnych.
5. Stosuj okulary ochronne.
6. Stosuj nauszniki ochronne.

NAC Sp. z o.o. Al. Prakowska 28 05-090 Rzegyn ODKURZACZ SPALINOW MODEL: GAG 6573A MAKSWALNA MOC SILNKA: 4,5 KM WAGA: 65 kg SZEROKOŚĆ ROBOCZA: 73 cm ROK PRODUKTJ: 2009 PREDKOŚĆ ROBOCZA: 1,36 km/s S/N: 0000001 www.nac.com.pl CE

Tabliczka znamionowa umieszczona jest na obudowie urządzenia.

Informacje zawarte w tej tabliczce są niezbędne dla ustalcnia odpowiednich części zamiennych i czynności obsługowych.

Przechowywanie i konserwacja odkurzacza

Ostrzeżenie! Nigdy nie opróżniaj zbiornika paliwa wcewnątrz budynku, blisko źródeł ognia lub żaru. Opary benzyny moga wybuchnać i spowodować pożar.
- Opróżnij zbiornik paliwa i zamknij zawór paliwa, a następnie uruchom silnik i pozwól mu wypalić pozostałą w gaźniku i przewodach paliwowych benzynę.
- Wymianę oleju przeprowadź wyłącznie, gdy silnik jest nagrzany.
- Po wykręceniu świecy zapłonowej wpuść przez otwór świecy kilka mililitrów czyste oleju silnikowego. Następnie przykryj otwór szmałką i pociągnij linkę rozrusznika dwa-trzy razy. Następnie wkręć świecę zapłonową i podłącz fajkę świecy.
• Dokładnie wyczyść odkurzacz (szczególnie worek)
- Nasmaruj wszelkie elementy ślizgowe (regulacje itp).
- Upewnij się, czy wszystkie śruby nakrętki i wkręty są dokręcone. Sprawdź wszystkie części ruchome pod względem uszkodzczń, pęknieć i zużycia. Jeśli jest to konieczne, należy wymienić wadliwe części.
- Nie lakierowane powierzchnie odkurzacza, takie jak wirnik i napęd kół, pokryj środkiem antykorozyjnym.
- Jeśli jest to możliwe, przechowuj odkurzacz. w osobnym, dobrze wentylowanym pomieszczeniu.
- Jeśli maszyna będzie przechowywana na dworze, należy coś pod nią podłożyć, żeby żadna jej część nie dotykała gruntu.
- Przykryj odkurzacz materiałem, który nie zatrzymuje wilgoci.
Uwaga! Okresowy przegląd, przeprowadzony przez autoryzowany punkt serwisowy raz w roku, zapcwni dobry stan techniczny odkurzacza w następnym sezonie.

Transport

Nie wymaga żadnych zabiegów przed transportem. Nie należy jedynie przechylac odkurzacza na boki, gdyż może do doprowadzić do wylania się oleju silnikowego - poza układ smarowania.

Ryzyko resztkowe

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne clementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

• użytkowania urządzenia przez dzieci
• używania urządzenia do innych celów, niż opisane w instrukcji obshugi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu
• używanie urządzenia przez osoby nic zapoznanc z instrukcją obsługi
• używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy
• używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwego zamontowania urządzeń zabezpieczających.

Ocena ryzyka resztkowego

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

Składowanie śmieci i ochrona środowiska

W celu zdemontowania odkurzacza, przed jego kasacją, najlepiej zgłosić się do autoryzowancgo punktu serwisowcgo, gdzie demontaż zostanic przeprowadzony przez fachowców.

Po oddzieleniu części metalowych od plastikowych należy przekazać te części do składnic zajmujących się skupem w/w materiałów.

Zaleca się pozostawienie oryginalnego opakowania w celu ułatwienia transportu w okresie trwania gwarancji.

Użytkownik jest odpowiedzialny za przecgłądy zawarte w tabeli.

Uwaga! W silnikach górnozaworowych, po każdym sezonie należy sprawdzić luzy zaworowe, które powinny wynosić: zawór wydechowy - 0,15 mm; zawór ssący 0,1 mm. Jeżeli wartości zmierzone odbiegają od podanych powyżej, należy przeprowadzić regulację. Regulację tę należy zlecić przeszkolonemu pracownikowi punktu serwisowego.

Tabelaprzegładów

	Przedkażdymużyciem	Popierwszych5godzinach	Co 25godzin	Przedkażdymsezonem	Przed odstawieniemdoprzechowania
Kontrola poziomu oleju w silniku	V	V		V
Wymiana oleju w silniku V V V
Kontrola i dokręcenie wszystkichśrub i nakrętek	V			V
Kontrola świecy zapłonowej V V
Kontrola paliwa V
Spuszczenie paliwa V
Kontrola i regulacja linek V V V
Smarowanie łańuchów napędówi zębatek			V V V

Typowe problemy i ich rozwiązywanie

Probiem	Możenie przyczyna	Rozwią------------ą
Słnik uruchamiś się z ljudnością	Wod twa świcza zapłonowa	Wymienić świczą zapłonową
	Woda lub brud w systemie pańwazowym	Opróżnić gaźnik za pomocą stylyzkułu palwa i uupełnie świełąc tractionka
Silnik procuje nortowna z przorwami lub nie na mocy	Zapachany przewód palwazowy lub gaźnik lub niświcza otylne	Wyrzyścić przawate palwazy, sprawaniz podzwanic palwa, dotat świcznej otylny
	Woda lub brud w systemie pańwazowym	Opróżnić gaźnik za pomocą stylyzkułu palwa i uupełnie otylne
Silnik gaśnia	Silnik procuje związonym samamiem	Wyłącza senie
	Zatłany gaźnik lub filtr powierzta* otjelje po przachyleniu odkuracza na bok	Ocyśćć gaźnik zleju a filtr powierzta* wymienić
Silnik cymi	Tlumik zalony okojem po przachyleniu odkuracza na bok	Wypłać oiej na pracułączym silnika
Nadmiarna wibracja	Poluzowane macowanie podraszolów, uszkodzony napęd	Natychmiaci zatrzymać silnik i zbjąć faję świący zapłonową. Dokręćać wszystkie stylyi dokonań innych wsiednich napraw. Jeśli siśtrące nie złika powiedzę naprawę autoryszwanam i puncowań serwiatemu.
Nie ciała napęć odkuracza	Pas napełdowy polużowany lub uśzkodzony	Wymienić pas napełdowy
	Niewłaścierse ustawienie linki sterowania naspemd	Dokonać od powiądniej regulacji
	Zużyśalub uszkodzoneżeśka	Wymienić żabatkę
Odkuracznanie zasyra silmied	Pas napełdowy wimika polużowany lub uśzkodzany	Wymienić pas napełdowy wimika
	Nieprawidłowe ustawienie wysokość odkuracja	Ustawić wysokone
	Zapachany kormin wylatowy	Natychmiaci zatrzymać silnik i vojęć kluczyk zapłoną. Wyżyścić ostone wyota sińegu, kormin wytowowy' budowe wimika.
	Obcy przedmiąt zebskowatel konsytyssąca	Zatrzymać silnik natychmiaci i vojęć kluczyk zapłoną. Usunąć przyczne zablokowania wimika.

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem w celu wyjaśnienia wąplliwości.

Informacje dla użytkowników

Ninicisjsa Instrukcja obsługi i sporządzona jest dla osób, posiadających podstawową wiedzę o urządzeniach mechanicznych. Dlatego kolejne punkty procedur mogą być opisane niebzy szczegółowo. W przypadku niezrozumienia tekstu instrukcji należy skontakłować się z pracownikiem serwisu lub ze sprzedawcą celem wyjaśnienia wątplliwości. Maszyna będzie pracowała bez zustrzeñen i z dużu skutecznością, jeśli operator pozna budowę maszyny i zrozumie, na jakich zasadach ona działa. Przed rozpoczęciem użytkowania odkurzacza zapoznaj się z ninicjszą Instrukcją Obsługi oraz z zasadami bezpieczeństwa. Porównaj rysunki ze swoom odkurzaczem, żeby zapoźnać się z lokalizacją różnych mechanismów sterowania i regulacji. Zachowaj Instrukcję Obsługi, będzie ci potrzebna w przyszłości.

Pamiętaj! Niektore części osprzętu odkurzacza mogą być nie zamonlowane fabrycznie. Do obowiązków właściciela należy wykonać wszystkie zalecenia niniejszej Instrukcji Obsługi przy montażu. Przed rozpoczęciem użytkowania właściciel musi如果有ło sprawdzić maszynę zgodnie z opisem, zawartym w instrukcji lub uedać się autoryzowanego scrwisu w celu dokonania odpłatnego przecgłądu przygotowującego sprzęt do pracy (patrz karta gwarancyjna).

Zastosowanie urządzenia

• Urządzenie jest zaprojektowane wyłącznie do zasysania suchych liści, resztek trawy oraz innych lekkich zanieczyszczeń w prywatnych gospodarstwach domowych jako urządzenie hobbystyczne w ogrodzie.
• Nie wolno zasysać żadnych ciał stałych (tj. kamienie, gałęzie, szyszki, etc.).
• Każde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.
• Urządzenie nie może być stosowane na powierzchniach, gdzie znajduje się pył/kurz zagrażający zdrowiu lub jako narzędzie do ssania wody.
  • Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu.
• Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
• Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.
• Wszelkic zasady bezpiecznego użytkowania, zapobicgania wypadkom i unikania zagrożeń, muszą być przestrzeganc.
• Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

Obowiązki użytkownika

• Dokładnie zapoznaj się ze wszystkimi zaleceniami, dotyczącymi bezpieczeństwa i zawsze postępuj zgodnie z nimi.
• Stosuj wszystkie zalecenia, dotyczące montażu i przygotowania do użytkowania.
  • Dokładnie obejrzyj maszynę.
• Nie nalczy użytkować odkurzacza bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
  • Dokonaj prawidłowej regulacji maszyny.
• Stosuj wyłącznie oryginalne części zamienne, a obsługę powierz autoryzowanemu punktowi serwisowemu.
  • Dokonuj wszystkich przeglądów okresowych.

Dopuszczalny czas nieprzerwanej pracy nie powinien przekraczać 2 godzin.

Ochronaśrodowiska

• Nie napętniaj zbiornika paliwa do samego końca.
• Opróżnij zbiornik przed przechowywaniem poszonowym.
• Używaj wyłącznie benzyny bezołowiowej 95.
• Regularnie wymieniaj olej.
  • Ustawiaj prawidłowo obroty silnika.
• Utrzymuj maszyne w dobrym stanie technicznym.
• We właściwy sposób pozbywaj się zużytego oleju silnikowego oraz śmieci z worka.

Bczpieczeństwo użytkowania odkurzacza

Przygotowanie operatora

• Przeczytaj staranic ninicjszą Instrukcje obsługi. Należy szczegółowo zapoznać się z zasadami działania wszystkich układów stecrowania pracy i ruchu odkurzaeza, a także z zasadami właściwego użytkowania. Należy nauczyć się zatrzymywać odkurzacz.
• Nie pozwalaj dzieciom używać odkurzacza. Nie wolno używać odkurzacza również osobom dorosłym bez specjalnego przygotowania.
• Nie pozwalaj osobom postronnym, a szczególnie małym dzieciom i zwierzętom przebywać w pobliżu miejsca pracy.
• Zachowaj ostrożność, żeby uniknąć pośliźnięć i upadków, szczególnie przy poruszaniu się do tyłu.

Przed rozpoczęciem użytkowania

• Nie przystępuj do odkurzania, jeśli miejsce pracy nie jest odpowiednio przygotowane, nie są usunięte przeszkody (kamienie, butelki itp.) i inne przedmioty, które mogą zostać przejechane lub zassane przez odkurzacz, a następnie go uszkodzić.
• Przed uruchomieniem silnika wszystkie sprzęgła powinny być wyłączone.
• Operator przy użytkowaniu sprzętu powinien być ubrany w odpowiedni strój roboczy i obuwie, a także sprzęt ochronny (okulary i słuchawki ochronne oraz maskę przeciwpyłową).
• Paliwo jest łatwopalne a jego opary są wybuchowe, zachowaj ostrożność przy tankowaniu.
• Przecchowuj paliwo w pojemniku na benzynę (kanistrze).
• Nie przecchowuj paliwa i odkurzacza z paliwcm w zbiorniku wcewnątrz budynku, gdzie opary benzyny mogą się zetknąć z otwartym ogniem lub iskrami.
• Nigdy nie odkręcaj korka wlewu paliwa i nie wlewaj paliwa do zbiornika przy pracującym lub gorącym silniku.

- Tankować należy na zewnątrz. nigdy wewnątrz. pomieszczenia, zachowując szczególną ostrożność.

- Dokładnie zakręcaj korek zbiornika paliwa. Wytrzyj nawet najmniejsze ilości rozlanego paliwa.

- Przed każdym użytkowaniem sprawdzaj stan przewodów paliwowych. Pod wpływem ciepła silnika lub słoneca paliwo powiększa swoją objętość.

- Przed użyciem należy sprawdzić ciśnienie powielrza w oponach, a w czasie pracy należy zwracać uwagę na ostre przedmioty, które mogą uszkodzić oponę.

- Dostosuj prawidłowo wysokość ssawki względem gruntu przy odkurzaniu powierzchni pokrytych żwirem lub drobnymi kamykami (nie mogą być zasysane)

- Nigdy nie próbuj przeprowadzać jakichkolwiek regulacji, kiedy silnik pracuje (oprócz szczególnych przypadków, opisanych w niniejszej Instrukcji obsługi).

Zasady bezpiecznego użytkowania

• Nic wolno użytkować maszyny, jeśli bierzesz leki, które powodują scenność lub wpływają w inny sposób na zdolność operatora do bezpieczeństnej obsługi sprzętu.
• Nie używaj odkurzacza, jeśli nie czujesz się zdolnym do pracy, np. jesteś osłabiony.
• Nie trzymaj rąk i nóg zbyt blisko obracających się części lub pod nimi. Za każdym razem wyczyść otwór wlotowy odkurzacza.
• Zachowaj szczególna ostrożność przy pracach na powierzchniach pokrytych żwirem, lub podczas przeprowadzania po nich odkurzacza oraz na ścieżkach i podjazdach. Bądź w stanie gotowości ze

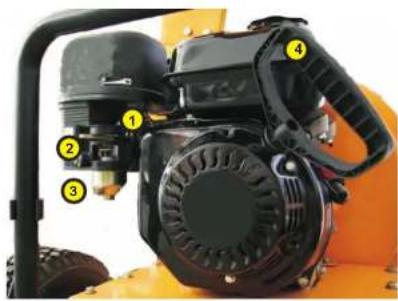

1 - Manetka gazu
2 - Dźwignia ssani (Choke - ssanie
włączone / Run - ssanie wyłączone)
3 - Zawór paliwa (OFF - zamknięty / ON - otwarty)
4 - Uchwyt rozrusznika

• przesunąć manctkę gazu (1) w położencie maksymalnych obrotów silnika. Na zdjęciu manctka gazu znajduje się w położenciu maksymalnych obrotów silnika (symbol Zająca). Przesunięcic manctki w lewo powoduje zmnicjszene obrotów, aż do obrotów minimalnych (symbol Żółwia).
• otworzyć zawór paliwa (3)
• włączyć urządzenie rozruchowe (ssanic) - przesunąć dźwignię (2) do pozycji Choke
• chwycić rękojeść rozrusznika (4), naprężyć, a następnie pociągnąć energicznie linkę rozrusznika

UWAGA! Nie wyciągaj linki do końca. Przytrzymuj linkę delikatnie naciągniętą przy jej zwijaniu się.

• jeśli silnik nie uruchamia się po 5 lub 6 pociągnięciach - sprawdź czy świeca nie jest zalana paliwem, wykręć ją i oczyść, następnie wkręć w swoje miejsce
• kiedy silnik uruchomi się, ustaw ssanie w pozycji 1/2
• kiedy silnik zacznie pracować równo, wyłącz ssanie - pozycja Run
• żeby zatrzymać silnik nalczy przekręć włącznik zapłonu w pozycje OFF (Rys. 5)

UWAGA! Odkurzać należy na wysokich obrotach silnika (większa sila ssania)

Uruchamianie gorącego silnika

Jeśli silnik nicdawno pracował i jest jeszcze ciepły, nie należy włączać pełnego ssania. Jeśli silnik nie uruchamia się, postępuj tak, jak przy uruchomieniu zimnego silnika.

Uruchamianic napędu odkurzacza

Po dociśnięciu do rękojeści (Rys.1,pkt.4) dźwigni załączenia napędu (Rys.1,pkt.1) zostanie uruchomiony napęd kół odkurzacza.

UWAGA! Nie należy wtedy dodatkowo pchać urządzenia, grozi to jego uszkodzeniem.

Zwolnienie dzwigni powoduje odłączenie napędu.

Przygotowanie silnika

Co należy zrobić przed uruchomieniem silnika.

- Przed obsługą lub pierwszymi uruchomieniem silnika zapoznaj się z budową odkurzacza oraz zasadami działania i sterowania nim.

- Upcwnij się, że wszystkie śruby i nakrętki są prawidłowo dokręconc.

- Upewnij się, czy wysokość odkurzacza jest właściwie ustawiona (w chwili uruchomicnia silnika odkurzacz zaczyna zasysać).

Uwaga! Zbiorniki paliwa i oleju są puste

Mogą znajdować się w nich śladowe ilości cieczy pozostałe po kontroli technicznej w fabryce.

OSTRZEŻENIE! Zawsze korzystaj ze specjalnego bezpiecznego pojemnika na benzynę (kanistra). Przy tankowaniu nie wolno palić papierosów. Nie wolno również tankować w pomieszczeniach. Przed tankowaniem zatrzymaj silnik. Pozwól silnikowi ostygnąć przez kilka minut.

Stosuj zawsze benzynę bezolow Iowa Pb95 wolną od zanleczyszczeń, przefiltrorowana przez drobne sito paliwowe. Dbaj o to, aby benzyna była przechowywana nie dłużej niż 1 miesiące w szczelnym i czystymi kanistrze. Stosuj olej do silników czterosuwowych SAE 30 (zamiennie można stosować olej 10W30). Jednorazowe napęcinicni miski olcjej wymaga użycia ok. 1,1 L oleju. Ze względu na specyfikę oleju zalecane marki oleji NAC oraz TECPART.

Rozruch silnika

Uwaga! Nowy silnik nie jest zalany olejem. Przed uruchomieniem silnika należy do miski olejowej włać około 1,1. Oleju silnikowego wg podanej wcześniej specyfikacji. Należy sprawdzić miarką w korku wlewu oleju, czy poziom oleju jest maksymalny. Odkurzacz wyposażona jest w czujnik oleju. (Rys.1a, pkt. 14), który nie pozwoli uruchomić silnika z nieprawidłowym poziomem oleju.

Uruchamianie zimnego silnika

Przed uruchomieniem silnika upewnij się że zapoznałeś się ze wszystkimi zaleceniami zawartymi na stronach Instrukcji Obsługi.

Uwaga! Nie wolno uruchamiać silnika w pomieszczeniu lub w zamkniętej nie wentylowanej przestrzeni, ponieważ spaliny zawicrają tlcnek węgla - bezzapachowy i śmictelny gaz. Températura tłumika i powierzchni dookoła niego może sięgać 165º C.

Aby uruchomić silnik należy :

• sprawdzić poziom oleju
• napelnić zbiornik paliwa benzyną bezołowiiową
• upewnić się czy funkcje pracy odkurzacza są wyłączone
• czy na świecie zapłonową nałożona jest tzw. fajka
• włączyć główny zapłon (Rys.5)

Rys. 5
ON - włączony
OFF - wyłączony

względu na ukryte niebezpieczeństwo.

• Po udcrzeniu w jakickolwick przedmiot, należy zatrzymać silnik i odłączyć przewód świecy zapłonowej, żeby zapobice przypadkowemu uruchomicniu. Należy dokładnie obcjrzej odkurzacz w miejscu uszkodzenia i dopiero po usunięciu usterck można ponownic uruchomić silnik i kontynuować pracę.
• Jeśli odkurzacz zacznie intensywnie wibrować, należy natychmiast zatrzymać silnik spalinowy i sprawdzić przyczynę. Najczęściej wibracje są ostrzeżeniem przed poważniejszymi uszkodzeniami.
• Zatrzymuj silnik za każdym razem, kiedy odchodzisz od maszyny, kiedy oczyszczasz odkurzacz lub otwór wlotowy oraz kiedy przeprowadzasz jakiekolwiek naprawy, regulacje czy przeglądy.
• Przy czyszczeniu, naprawach, przeglądach upewnij się, że wirnik i wszystkie ruchome części zatrzymały się. Żcby zapobice przypadkowemu uruchomicniu, należy odłączyć przewód świecy zapłonowej i umieścić go w położeniu, w którym było by niemożliwe zetknięcie ze świecą zapłonową.
• Stosuj wszystkie możliwe środki ostrożności, jeśli zostawiasz odkurzacz bez opieki.
• Nie wolno zostawiać pracującego silnika wewnątrz pomieszczenia, oprócz przypadków uruchomienia silnika dla wprowadzenia odkurzacja do środka pomieszczenia oraz wyprowadzenia na zewnątrz. Drzwi wejściowe powinny być wtedy otwarte; spaliny są bardzo niebezpieczne dla zdrowia (zawicrają tlenek wegła, bezzapachowy i trujący gaz).
• Zachowuj ostrożność przy pracach na pochyłych powierzchniach. Maksymalny pochyl pracującego odkurzacza, wynąszt polypłenie doprowadzi do uszkodzenia silnika z winy użytkownika.
• Nie pracuj, poruszając się w poprzek pochylej powierzchni. Zachowaj szczególną ostrożność przy zmianach kierunku ruchu na pochyłościach. Nie próbuj odkurzać na zbyt stromych powierzchniach.
• Nie należy użytkować odkurzacza bez właściwych osłon, pokryw i innych ochronnych środków bezpieczeństwa.
• Nie przekraczaj możliwości maszyny, próbując pracować zbyt szybko. Nigdy nie pechaj odkurzacza w chwili gdy załączona jest funkcja napędu.
• Kiedy poruszasz się do tyłu, patrz w stronę ruchu odkurzacza i zachowaj szczególną ostrożność.
• Nigdy nie pracuj w warunkach ograniczonej widoczności i braku oświetlenia. Upewnij się, że twardo stoisz na ziemi. Trzymaj uchwyty mocno oburącz. Poruszaj się wolnym pewnym krokiem, nigdy nie biegnij.
• Nie przeceniaj swoich sił. Cały czas należy przyjmować pewną stabilną pozycję, zachowując równowage.
• Odkurzacz służy do usuwania zanieczyszczeń na chodnikach, alejkach, podjazdach i innych powierzchniach poziomych.
• Nie należy próbować odkurzać na pochyłych powierzchniach oraz na powierzchniach, znajdujących się powyżej poziomu gruntu, takich jak dachy domów, dachy garaży, ganków i innych podobnych konstrukcjach.

Obsługa i przechowywanie

• Od czasu do czasu sprawdzaj, czy wszystkie śruby i nakrętki są dokręconc, żeby mieć pewność, że stan techniczny odkurzacza pozwala na bezpieczne użytkowanie.
• Nigdy nie przechowuj odkurzacza z paliwem w zbiorniku wewnątrz budynku, gdzie są źródła ciepła i ognia, takie jak gorąca woda, grzejniki, suszarki do ubrań i temu podobne. Pozwól silnikowi ostygnąć przed zaprowadzeniem sprzętu do pomieszczenia.
• Zawsze należy stosować zalecenia niniejszej Instrukcji obsługi dotyczące szczegółów przechowywania odkurzacza przez dłuższy czas.
• Ponieważ niektóre części urządzenia są wykonane z tworzywa lub gumy, urządzenie powinno być przechowywane z dala od środków chemicznych, aby zapobice wystąpieniu reakcji chemicznej.

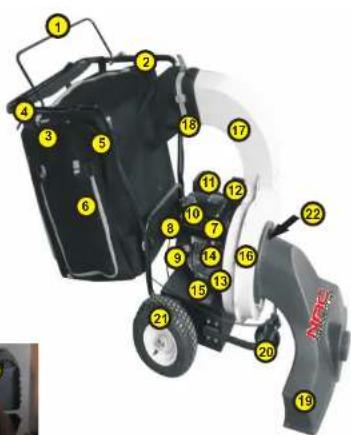

1 - Dźwignia załączania napędu
2 - Regulacja linki napędu
3 - Dźwignia regulacji wysokości
4 - Rękojeść
5 - Worek na zanieczyszczenia
6 - Regulacja przepływu powietrza
7 - Silnik
8 - Uchwyt linki rozrusznika
9 - Włącznik/Wyłącznik ON/OFF
10 - Zbiornik paliwa Pb95
11 - Filtrpowietrza
12 - Thumik

13 - Wlew oleju silnikowego
14 - Czujnik poziomu oleju
15 - Spust oleju silnikowego
16 - Komora wirnika odkurzacza
17 - Łącznik wirnika z workiem
18 - Zapiecie łączące
19 - Ssawka odkurzacza
20 - Kółko skrętne z regulacją
21 - Kółkojezdne
22 - Śruba mocująca ssawkę
23 - Ostona łańcucha napędzającego wirnik

Montaż

Odkurzacz jest dostarczony przez producenia w opakowaniu karlonowym w stanie częściowo rozmontowanym. Po dokładnym zapoznaniu się z instrukcją obsługi oraz rysunkami montażowymi, złożenie go nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne elementy do montażu znajdują się w opakowaniu.

Montaż łącznika komory wirnika z koszem

Łącznik (Rys 1, pkt.17) zakładamy na otwór wylotowy z komory wirnika (Rys.1, pkt 16). Do przykręcenia wyrzutnika potrzebne nam będą 4 śruby M8x18 i blaszane podkładki. Montaż przeprowadzamy zgodnie z rysunkiem nr.1.

Montaż rękojeści

Rękojeść po ustawieniu wymagancj wysokości należy zablokować i skręcić jak na rysunku nr.2.

Montaż i opróżnianie kosza

Rys.2

Paski nośne kosza należy przełożyć ponad rękijeść odkurzacza w sposób pokazany na rysunku nr.2. Następnic uchwyty (z metalowymi oczkami) założyć na zaczepy umieszczone w rękijeści odkurzacza. W celu zakończenia montażu należy nasunęć rękaw kosza (za ograniczniki) na metalowy łącznik komory wirnika i taśma ściagającą (Rys.1.pkt. 18) uniemożliwić jego przypadkowe zsunięcic się.

Rys.3

Aby opróżnić kosz należy rozsunąć zamki błyskawiczne (suwaki) (Rys.2, pkt. 1) zaczynając od górnego w celu sprawdzenia ilości zabranych zanieczyszczeń. Pozycje nr. 2 to klapy wentylacyjne, które po podnicsieniu zwiększają przepustowość worka przy zbieraniu np. liści. Ich otwieranie nie zalecane jest jeśli przy zbieraniu zanieczyszczeń występuje (piasek, kurz itp).

UWAGA! Przy zamykaniem zamka proszę zachować szczególną ostrożność i sprawdzić czy brud nie dostal się do niego i nie spowoduje jego mechanicznego uszkodzenia.

Ostatnia laza montażu to instalacja ssawki odkurzacza (Rys.1,pkt. 19). Po prawidłowym ustawieniu ssawki należy ja zablokować śrubą (Rys.1,pkt. 22).
