INSTRUKCJA OBSŁUGI YT6201-12 NAC

Deklaracja zgodności WE, nr 2012/67

Producent:

HOTON

9475.

NAC Sp. 70-9.

1. 05-090 Rascyn, Polska

z pełna odpowiedzialnością deklaruje, ze maszyna:

nawu: Elektryczny odkurzacz ogrodowy

onside:

YT6201 12

000001-020000

sopnia zasadolcze wymagania:

- dycktywy maszynowa) MD 2006/42/EC (Dz. U. nr 199, poz. 1228, z późn. zm.).

• dyrektywy dotyczącej kompetybilności EMC 2004/108/EC (Dr. U. nr 82, poz. 559, z późn. am.).

- dyrektywy dotyczącej halasu NEE 2000/14/EC załącznik V oraz 2005/88/EC

[02. 10. = 263, por. 2962, r p#n. cm].

- dycktywy dotyczącej niebezpiecznych substanqi RoHS 2002/95/EC,

soelnia wymagania następujących norm zharmonizowanych:

EN 60335-1:2002+A1:2004+A2:2006+A11+A12:2006+A13:2008+A14:2010 Electracyancy sector

da użytku domowego podobnego - Bezpieczeństwo użytkowania

Oest 1: Wympania prosie.

- EN 62233:2008 Metode pomaru pól elektromagnerycznych elektrycznego sprzętu do użytku

domowego i podobnego z uwzególnieriem narazania człowieka,

- EN 55014-1:2006+A1:2009+A2:2011 Kompatybirosć elektromagnetyczna

- Wymagańna dotycjiło przyrządów powstachnego użytku, narzędzi elektrycznych i podstawych

urzacian: Crsc 1: Emlsja.

EN 55014-2:1997+A1:2001+A2:2008 Kompostyihirov' - lekuremagnetycera [EMC]

- Wymagania dotyczące przysządów powoznechnego użytku, narzędzi elektrycznych podabnych

wizgizem - Odpontoc na zahuzena elektrammagrelyzne - Kostna grupy wycoboa,

- EN 61000-3-2:2000-A1:2009+A2:2009 Kompatybilność elektromagnetyczna (EMC)

- Częst. 3.2: Feziomy dopuszczalna - Poziony dopuszczalna emisji harmonicznych prądu

Ifazowy prąd osilagaty ochiorraks < 1,0 m = 16 Å.

- EN 61000-3-3:2008 Komstypność elektromagnęczna (EMC)

- Część 3-3 Pozimny dopuszerzalne - Ogranicznie czeni napiecia, woban napoęcia - sieciąci

zysłających raltejaria światła w publicenych niskiego zoncepia, zonarcowanych przez

odblorniki o rożowym prądze ziemionowym < lub = 16 A przycłączenie bezwarunkowo.

Deklaracja zgodności traci swoją ważność w przypadku zmiany lub modytkacji produktu.

Dokumentacja techniczna znajduje się w siedzinie Epou NAC sp. 2 o o

a osoba wątważolona do iel dysponowaniem jest Piotr Gains.

Gdynia, 30 lipca 2012

cience, data

Piotr Gajos

inie, annulata, funkry

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost; Dz. U. 94 Nr 43 poz. 170, kopiowanie, przelwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Drogi Klieneie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługł, zanim podejmiesz kroki reklamacyne, skontaktui się.

z Centralnym Serwisem pod numerem telefonu

[phone]

[phone]

lub emailem

[e-mail]

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

NEW AMERICAN CONCEPT

SPRZET OGRODNICZY

Instrukcja Obsługi

Elektryczny odkurzacz ogrodowy

Model		YT 6201-12
Pobór mocy		2600 W
Prędkość powietrza		270 km/h
Wydajność max.		15,5 m^3/min
Redukcja objętości liści		10:1
Pojemność worka na liście		45 L
Rodzaj ochrony elektrycznej		II
Gwarantowany poziom mocy akustycznej LWA		100 dB (A)
Waga		4,1 kg
Rok		2012

UWAGAI Urządzenie przeznaczone do obshugi terenów przydomowych. Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

Uwaga! Przed przystąpieniem do montażu lub obsługi należy zapoznać się z niniejszą Instrukcją Obsługi.

Centrala

Al. Krakowska 39, 05-090 Raszyn

tel. [phone], fax [phone]

www.nac.com.pl [e-mail]

2012 wydanie I

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest stereogólnie ważny dla zachowania bezpieczeństwa użytkowania maszyny. W przypadku niezrozumienia instrukeji, bądź jej części, należy skontaktować się ze sprzedawca wyrobu lub importercu w celu wyjaśnienia wąpliwości. Firma NAC zastreća sobie możliwość zmian konstrukcyjnych bez powiadomienia.

Spis treści

Dane Techniczne	1
Spis treści	2
Piktogramy i oznaczenia sterownicze	2
Wprowadzenie	3
Zastosowanie urządzenia	3
Instrukcje w zakresie bezpieczeństwa	3
Ogólne zasody bezpieczeństwa	3
Zasady bezpieczeństwa elektrycznego	5

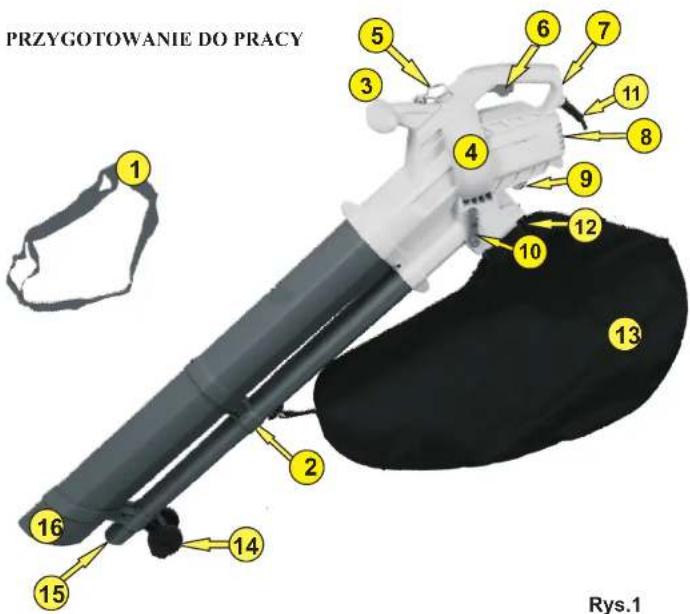

Przygotowanie do pracy	6
Opis funkcji	7
Przed truchomieniem	7
Stosowanie przedłużacza	7
Instrukcja montażu	7
Rozpakowanie	7
Montaż	7

Zmiana trybu pracy	8
Praca z odkurzaczem ogrodowym	9
Opróżnianie worka	10
Usunicele blokad	10
Wymiana worka	11
Czyszecznie	11
Przechowywanie i demontaż	12
Transport	12
Konserwacja	12
Składowanie	13
Kasacja	13
Ryzyko resztkowe	13
Ocena ryzyka resztkowego	13
Składowanie śmieci i ochrona środowiska	14
Zabzpieczenie przed przeciążeniem	14
Rozwiązwanie problemów	15
Deklaracje	16
Kontakt z serwisem	16

Piktogramy ostrzegaweze i oznaczenia sterownicze

1	!	3	→	5	7	5m	9	2	12
2	4	6	10	8	10	11	12

1. Uwaga! Niebezpieczeństwo.

2 Uwaga na ostre i wirujące elementy.

3 Należy odlącać od źródła zasilania przed naprawą lub konserwacja.

4 Podwójna ochrona elektryczna.

5 Nie używać podczas opadów deszczów

6 Należy uważnie przeczytać instrukcję obsługi.

7 Zachować bezpieczną odległość od osób postronnych.

8 Zakaz przypadkowego pozbywania się urządzenia 9 Urządzenie elektryczne..

1. Uwaga na odrzacane przedmioty

2. Należy odhącać od źródła zasilania podczas przerw w pracy.

3. Należy stosować okulary i nauszniki ochronne.

Piktogramy ostrzegawcze znajdują się na obudowie urządzenia.

NAC Sp. z.o.o.Al. Krakowska 39, 05-090 Raszynwww.nac SP
ELEKTRYCZNY ODKURZACZ OGRODOWYYT6201-12
Napiecie:	230 V / 50 Hz	Rok produkcji: 2012
Moc:	2600 W	Numer serjyny: 00000001
Prziedić powietrza:	270 km/h
Wysiejsko mac.:	15,5 m3/min.
Redukcja objektol:	1:0
Worek na licie:	45 l
Wace:	4,1 kg

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej tabliczce są niezbędne dla ustalcnia odpowiednich części zamicennych i czynności obstługowych.

Rozwiązanie problemów

Problem Możliwa przyczyna	Naprawa usterki
Urządzenie nie włącza się	Brak napięcia sieciowego	Sprawdzić gniażdko, kabel, szur, wtyczkę bezpiecznik, a w razie potrzeby — wezwać elektryka
	Defekt włącznika On/Off	Naprawić w punkeie serwisowym
	Zużycie stereotek węglowych
	Defekt silnika
	Rura słącą nie jest odpowiednio podłączona	Złączyć dwuczęściową turę
Urządzenie pracuje z przerwami	Znisaczone kabel zasilirający	Sprawdzić kabel, jeżeli trzeha — wymienić go
	Brak stykania wewnątrz urządzenia	Naprawić w punkeie serwisowym
	Uszkodzenie włącznika On/Off
Niska moc ssania lub brak ssania	Worek jest pełny	Optóżnić worck
	Worek jest brndny	Wyczyścić worck
	Przelącznik zmiany trybu jest w złej pozycji	Ustawić przełącznik na symbol trybu ssania
	Urządzenie jest zapchane lub zablokowane przez ciała obce	Wyjąć materiały zapychające (patrz rozdział „Czyszczenie i konserwacja”)
Niska moc ssania lub brak ssania	Przelącznik zmiany trybu jest w złej pozycji	Ustawić przełącznik na symbol trybu dmuchania
	Regulator strumienia powietrza jest w złej pozycji (jeśli występuje)	Przekręcić regulator strumienia powietrza na wysokie ohóry
Urządzenie pracuje z przerwami	Ciała obce blokują koło wynikowe	Usunąć blokadę (patrz rozdział „Czyszczenie i konserwacja”)

Notatki:

SKŁADOWANIE ŚMIECI I OCHRONAŚRODOWISKA

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku.

Urządzenia elektryczne nie należą do odpadów domowych.

Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.

ZABEZPIECZENIE PRZED PRZECIAŻENIEM

Instalacja elektryczna do której podłączane jest urządzenie powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika urządzenia.

⚠WPROWADZENIE

Aby uniknąć niewłaściwej obsługi urządzenia prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samcgo urządzenia. Nalczy instrukcję przecchowywać przcz cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny lub zmiany użytkownika.

ZASTOSOWANIEURZĄDZENIA

Urządzenie jest zaprojektowane wyłącznie do zasysania i zdmuchiwania suchych liści w prywatnych gospodarstwach domowych jako urządzenie hobbystyczne w ogrodzie.

Nie wolno zasysać żadnych cial stałych (tj. kamienie, galęzie, szyszki, etc.).

Kazde inne użytkowanie, które nie jest jasno określone przez niniejszą instrukcję, może prowadzić do zniszczenia sprzętu i może spowodować poważne szkody dla użytkownika.

Urządzenie nie może być stosowane na powierzchniach, gdzie znajduje się pył/kurz zagrażający zdrowiu lub jako narzędzie do ssania wody.

Urządzenie jest przeznaczone do użytku wyłącznie przez osoby dorosle. Młode osoby powyżej 16 roku życia mogą użytkować narzędzie wyłącznie pod opicką osoby dorosłej.

Użycie urządzenia podczas deszczu lub w wilgotnym środowisku jest zabronione.

Producent nie odpowiada za szkody spowodowane poprzez niewłaściwe użytkowanie sprzętu. Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych.

Wszelkie zasady bźpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzeganc.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

INSTRUKCJEW ZAKRESIE BEZPIECZEŃSTWA

Odkurzacz ogrodowy nie służy do zasysania mokrych powierzchni! Proszę unikać zasysania mokrych przedmiotów (liście i brud), ponieważ może to doprowadzić do zablokowania komory tnącej i zmniejszyć funkcjonalność sprzętu. W takim wypadku, narzędzie musi zostać całkowicie rozebrane i oczyszczone. Powinno to zostać wykonane przez specjalistę elektryka i nie wchodzi w zakres naprawy gwarancyjnej.

OGÓLNE ZASADYBEZPIECZEŃSTWA

Ten rozdział mówi o podstawowych zasadach bezpieczeństwa podczas korzystania z odkurzacza ogrodowego.

Praca z odkurzaczem ogrodowym:

Zapoznać się ze wszystkimi częściami i poprawną obsługa sprzętu przed jego uruchomicniem. Upewnić się, że w sytuacji awaryjnej możesz natychmiast wyłączyć sprzęt. Nieodpowiednie użycie sprzętu może prowadzić do poważnych obrażeń.

Regularnie sprawdzać, czy sprzęt jest w stanie nadającym się do użytku oraz jego integralność w celu uniknięcia niebezpieczeństwa dla użytkownika.

Urządzenie nie może być używane przez dzieci. Równicz nie powinno się dopuszczać do pracy do pracy ze sprzętem osób, które nie zapoznały się dobrze instrukcją działania. Prawo i regulacje lokalne mogą określać wiek minimalny do używania urządzenia.

Nie pozwalać innym osobom na dotykanie sprzętu lub przedłużacza. W trakcie pracy urządzenia. Trzymać urządzenie z dala od innych osób, zwłaszcza dzieci i zwierząt domowych. Przedmioty mogą zostać zdmuchnięte w ich stronę. Utrzymywać bezpieczną odległość 5 m dookoła siebie. Przerwać pracę, jeśli zbliżają się inne osoby.

Nie włącać urządzenia, jeśli jest do góry nogami lub nie jest w pozycji odpowiedniej do pracy.

Nie kierować urządzenia podczas pracy w stronę osób, w szczególności, nie kierować strumienia powietrza w oczy lub uszy.

Zapoznać się z otoczeniem i zwracać uwagę na możliwe niebezpieczeństwa, których w pewnych okolicznościach można uniknąć podczas pracy.

Podczas pracy użytkownik powinien upewnić się, że stoi stabilnie w szczególności, jeśli jest na pochylej powierzchni. Zawsze trzymać urządzenie dwoma rękoma i pracować wyłącznie z odpowiednio przymocowanym pasem naramiennym podtrzymującym urządzenie.

Ostrożnie sprawdzić powierzchnię, która ma być czyszczona – usunąć wszelkie kable, kamienie, puszki i inne ciała obce.

Założyć na siebie odpowiednią odzież do pracy, taką jak solidne obuwie antypoślizgowe, długie spodnie robocze, rękawice, okulary ochronne oraz ochraniacze na uszy. Nie używać urządzenia będąc na bosaka lub mając na sobie obuwie otwarte (sandały). Używać maski do oddychania, jeżeli pracuje się w zakurzonym miejscu. Używać maski do oddychania w celu ochrony przed kurzem.

Osobiste wyposażenie ochronne ochrania zdrowie użytkownika i zdrowie innych oraz zapewnia bezproblemową obsługę sprzętu.

Unikać noszenia lużnych ubrań lub biżutcrii, które mogłyby zostać wciągnięte przez końcówkę wciągającą powietrze. Jeśli masz długie włosy, użyć ochronnego nakrycia głowy.

Palce i stopy należy trzymać z dala od rury ssącej.

Nie zezwala się na używanie narzędzia, jeżeli użytkownik jest zmęczony, nie może się skoncentrować lub po konsumpeji alkoholu lub tabletck. Ciągłe należy robić sobic przerwę na odpoczynek. Należy pracować w odpowiednim tempie. Wskazane jest poruszać się powoli, nie wolno biegać.

Nie używać sprzętu podczas deszczu, podczas złej pogody lub w wilgotnym otoczeniu. Pracować przy świetle dziennym lub przy dobrym oświetleniu sztucznym.

Nie używać urządzenia, które jest zniszczone, niekompletne lub zmienione bez zgody producenta. Sprawdzić stan bezpieczeństwa urządzenia przed użyciem, w szczególności kabla zasilającego i wyłącznika.

Korzystać z urządzenia wyłącznie po jego pełnym złożeniu.

Stosować urządzenie w trybie ssącym wyłącznie po założeniu worka.

Nie wciagać żadnych gorących, tłących lub palących się materiałów (np. papierosy, żar itp.), materiałów dymiących lub łatwopalnych, trujących lub wybuchowych.

Nie wciagać wilgotnych ani mokrych materiałów ani żadnych cieczy.

Używać wyłącznie części zamiennych i akcesoriów dostarczanych lub rekomendowanych przez producenta.

Wyjmować wtyczkę z kontaktu, gdy: nie używa się urządzenia, transportuje je lub pozostawia bez opieki; kiedy sprawdza urządzenie, czyści je lub usuwa niedrożności; kiedy przeprowadza prace czyszczące lub konserwujące lub wymienia części; kiedy kabel elektryczny lub

SKŁADOWANIE

Urządzenie należy przechowywać w bezpiecznym miejscu.

Jeżeli urządzenie nie jest użytkowane, należy przechowywać ją czystą, na płaskiej i suchej powierzchni oraz w miejscu niedostępnym dla dzieci.

KASACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa sztucznego od części metalowych i przckazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tego, że producent urządzenia ponosi odpowiedzialność za jej konstrukcję eliminująca niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z blędnego zachowania obsługującego urządzenie

Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

użytkowania urządzenia przez dzieci

używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu

używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi

używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy

używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwiego zamontowania urządzeń zabczpieczających.

OCENARYZYKARESZTKOWEGO

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.

Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

PRZECHOWYWANIE I DEMONTAŻ

Odkurzacz ogrodowy należy trzymać w miejscu suchym, w temperaturze powyżej 0°C, z dala od zasięgu dzieci.

Nie przechowywać urządzenia bezpośrednio na słońcu, przechowywać w ciemnym miejscu lub w warunkach zmniejszonego oświetlenia.

Nie przykrywać urządzenia torbami nylonowymi, gdyż może zaw Pod konice sczonu i przed składowaniem urządzenia na zimę należy je dokładnie wyczyścić. Wyczyścić woreck zdejmując go, opróżniając i myjąc pod ciepła wodą i neutralnym mydłem. Po wyschnięciu ponownie przyczepić woreck.

Demontaż rury ssącej

Dla lepszego przechowywania, rura ssąca może być rozłączona na dwie części. Należy połuzować dwie śruby na górnej części rury. Obydwie części mogą zostać następnie rozłączone przez ich pociągnięcie (patrz Rysunek 6).

Rys. 6

TRANSPORT

Przed rozpoczęciem przenoszenia urządzenia należy zawsze odłączyć ją od gniazdka sicciowego.

KONSERWACJA

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie z zasilania.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Urządzenia nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo starannych procesów produkcyjnych i kontrolnych, urządzenie nie działa prawidłowo, należy przekazać ją do naprawy przez Scrwis Techniczny.

przedłużacz jest uszkodzony; po kontakcie z ciałami obcymi lub w przypadku nienormalnych wibracji.

Nie próbować naprawiać urządzenia samodzielnie, chyba, że robi to osoba odpowiednio przeszkolona. Wszelkie prace nie wymienione w tej instrukcji, muszą być wykonywane wyłącznic przez autoryzowane punkty serwisowe.

Nie przenosić urządzenia trzymając za kabel. Nie używać kabla do wyciągnięcia wtyczki z kontaktu. Chronić kabel przed przegrzaniem, tlustymi i ostrymi krawędziami.

Nie używać urządzenia w zamkniętych lub żle wentylowanych pomieszczeniach. Nie używać urządzenia przy łatwopalnych cieczach lub gazach. W sytuacji, gdy użytkownik nie zauważy te czynników, występuje ryzyko wybuchu.

Operator lub użytkownik jest odpowiedzialny za wypadki i szkody spowodowane wobec innych osób i ich przedmiotach.

Przechowywać urządzenie w suchym miejscu, z dala od zasięgu dzieci.

Obchodzić się ostrożnie z urządzeniem. Należy regularnie czyścić szezeliny wentylujące, konserwować urządzenie zgodnie z instrukcją.

ZASADYBEZPIECZEŃSTWAELEKTRYCZNEGO

Upewnić się, że napięcie zasilające jest zgodne z wymaganiami podanymi na etykiecie.

Podłączyć urządzenie, jeżeli to możliwe, bezpośrednio do gniazdka z uziemieniem zabezpieczonym wyłącznikiem różnicowo-prądowym o maksymalnym prądzie wyłączenia 30 mA.

Przed każdym użyciem, sprawdzić urządzenie i kabel zasilający wraz z wtyczką czy nie uległy zniszczeniu. Unikać kontaktu bezpośredniego z częściami uziemiającymi (np. ogrodzenie metalowe, metalowe słupki itp.).

Połączenie z przewodem przedłużacza musi być zabezpieczone przed zalaniem wodą, zabezpieczenie powinno być gumowe lub otoczone gumą. Stosować wyłącznie przedłużacze przystosowane do używania na otwartym powietrzu i odpowiednio oznakowane. Przekrój kabla powinien wynosić minimum 2,5 mm². Maksymalna długość przedłużacza nie powinna przekraczać 50 metrów. Przedłużacze o długości powyżej 50 metrów spowoduje obniżenie wydajności urządzenia oraz może doprowadzić do uszkodzenia odkurzacza.

Przed użyciem przedłużacza zawsze wyciągać do końca kabel z bębna. Sprawdzić, czy nie jest uszkodzony.

Kabel trzymać z dala od pola działania urządzenia, najlepiej trzymać go za operatorem urządzenia.

Zniszczone kable, łączniki i wtyczki lub też przewody łączące nie odpowiadające specyfikacji nie mogą być używane. W wypadku awarii głównego kabla zasilającego natychmiast wyłączyć wtyczkę z gniazdka. W żadnym wypadku nie dotykać głównego kabla zasilającego do momentu wyjęcia wtyczki z gniazda zasilającego.

Nie używać urządzenia, jeżeli nie da się włączyć lub wyłączyć przycisku włączającego (On/Off). Uszkodzone przyciski muszą być wymienione w autoryzowanym punkcie serwisowym.

Nie przecieżąć urządzenia. Pracować wyłącznie w ramach wskazanych możliwości urządzenia. Nie stosować urządzeń o niskiej mocy do ciężkich prac. Nie używać urządzenia do innych celów niż zostało ono zaprojektowane.

PRZYGOTOWANIE DO PRACY 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Rys.1

1. Pas przytrzymujący (jeśli występuje)
2. Dwuczęściowa rura ssąca
3. Dodatkowy uchwyt
4. Obudowa
5. Uchwyt do pasa przytrzymującego
6. Przycisk włączający/wyłączający On/Off
7. Uchwyt na obudowie
8. Otwory wentylacyjne
9. Uchwyt do kabla
10. Pokrętło trybu pracy
11. Przewód zasilający
12. Łacznik z workiem
13. Worck
14. Kółko jezdne
15. Końcówka rurywydmuchowej

16. Otwór wlotowy

17. Zdjąć pętle na worku z haka.

18. Starannie zdjąć rure ssąca.
19. Postukać we wnętrzu rury odkurzacza i wyczyścić ją starannie.
20. Usunąć resztki zanieczyszczeń z koła wirnikowego starannie za pomocą pomocą szczotki i usunąć przedmioty nieporęczne z wykorzystaniem tępych narzędzi bez ostrych krawędzi.
21. Sprawdzić, czy koło wirnikowe może swobodnie się obracać i nie jest zniszczone. Uszkodzone koło wirnikowe powinno zostać wymienione przez autoryzowaną stację obsługi.

WYMIANAWORKA

Uszkodzony worek należy niezwłocznie wymienić. Stosować wyłącznie oryginalne worki, w innym przypadku gwarancja zostaje utracona.

Przed wszelkimi pracami konserwacyjnymi należy wyciągnąć wtyczkę z gniazdka elektrycznego.

Wszelkie prace nie opisane w tym rozdziale, powinny być przeprowadzane przez autoryzowane stacje serwisowe. Należy stosować wyłącznie oryginalne części.

Przed każdym użyciem, sprawdzić czy w odkurzaczu ogrodowym nie ma jakiś oczywistych usterek, takich jak np. luz, przetarcie, zniszczone części oraz czy wszystkie części są odpowiednio podłączone. Wymienić zniszczone części. Regularnie sprawdzać worek czy nie jest rozdarty lub czy jest odpowiednio założony. Poniższe prace czyszczące i konserwacyjne należy przeprowadzać regularnie. Stosowanie powyższych wskazówek gwarantuje długie i niezawodne funkcjonowanie urządzenia.

Czyszczenie

Zawsze od razu po zakończeniu pracy należy natychmiast oczyścić urządzenie, w innym przypadku błoto i pozostałości liści stwardnieją i mogą być niemożliwe do usunięcia bez rozbierania obudowy silnika. Takie czyszczenie nie jest wykonywane w ramach gwarancji.

Regularnie oczyszczać obudowę urządzenia, rurę odkurzacza i szpary wentylacyjne za pomocą delikatnej szczotki lub szmatki. Nigdy nie czyścić urządzenia pod bieżącą woda.

Nie stosować środków czyszczących ani rozpuszczalników. Moga one nieodwracalnie zniszczyć urządzenie. Substancje chemiczne mogą uszkodzić plastikowe części urządzenia.

Zdjąć worek po zakończeniu prac, przełożyć na lewą stronę i dokładnie wytrzeć. W ten sposób unika się zbierania pleśni i nieprzyjemnych zapachów.

Oczyścić części wylotowe z możliwych poszatkowanych pozostałości.

OPRÓŻNIANIEWORKA

Wraz z napelnieniem się worka, moc ssania znacząco zmniejsza się. Worek musi zostać opróżniony, kiedy zostanie zapelniony lub zaburza pracę pompy ssącej.

Przed opróżnieniem worka należy rozłączyć urządzenie i wyłączyć wtyczkę z gniazdka elektrycznego.

Poczekać, aż koło wirnikowe zatrzyma się. W celu zdjęcia worka należy z dwóch stron weisnąć do środka zacisk i wyciągnąć worek.

Rozsunąć całkowicie suwak na worku. Ponownie zamontować opróżniony worck (patrz także instrukcje montażu).

Material kompostowy nie jest odpadem domowym.

Dmuchający tryb pracy

Ustawić pokrętło wyboru trybu pracy na symbol Ⓞ (patrz punkt Włączanie i wyłączanie)

Optymalne rezultaty zostaną osiągnięte, gdy końcówka dmuchająca będzie używana w odległości 5-10 cm od ziemi.

Strumień powietrza należy skierować od siebie. Upewnić się, że nie zdmuchujemy żadnych ciężkich obiektów krzywdząc lub nie robiąc krzywdy innej osobie lub przedmiotom należącym do niej.

Pracę należy rozpoczynąć najsilniejszą mocą dmuchawy, aby szybko zmieść liście leżące dookoła. Jeśli występuje regulacja, można zmniejszyć siłę dmuchania, aby zebrać wcześniej zdmuchane liście w jedno miejsce.

Rolki na końcu rury ułatwiają korzystanie z odkurzacza na płaskich powierzchniach.

USUNIĘCIE BLOKAD

Liście i świeże części roślin mogą zapychać odkurzacz ogrodowy.

Czyszczenie części wylotu powietrza:

1. Zdjać worek

2. Wyczyścić zewnętrzne części wylotu powietrza.

3. Ustawić przełącznik trybu pracy na symbol ssania.

4. Za pomocą szczotki do butelek lub innego podobnego sprzętu usunąć pozostałości brudu z wewnątrz części wylotu powietrza i usunąć nieporęczne obiekty tępym narzędziem bez ostrych krawędzi.

Czyszczenie rury próżniowej i koła wirnikowego

OPIS FUNKCJI

Odkurzacz trawnikowy posiada system ssania i dmuchania, które służą funkcjom ssania i dmuchania liście. W trybie ssania liście są szatkowane aby zaoszczyędzić miejsce i zbierane w worku na liście. W trybie dmuchania liście mogą być szybko zgromadzone w jednym miejscu lub wydmuchane z miejsce trudnodostępnych i szpar. Rolki prowadzące na dolnym końcu rury powodują, że łatwiej jest prowadzić rurę ssecą po ziemi. Przyrządu można używać wyłącznie po zamontowaniu rury ssącej i worka na liście dla bezpieczeństwa użytkownika. Urządzenie jest zaizolowane elektrycznie dla bezpieczeństwa i nie ma potrzeby dodatkowego uziemiania go. Należy kicrować się poniższym opisem w eclu zapoznania się z pracą urządzenia.

PRZED URUCHOMIENIEM

Napięcie prądu powinno być takie, jak wskazano na tabliczce znamionowej (patrz dział "Zabezpieczenie przed przeciążeniem"). Przed rozpoczęciem pracy należy upewnić się, że urządzenie działa poprawnie oraz że jest bezpieczne w użytkowaniu.

Maksymalny czas pracy urządzenia nie może przekroczyów trybie ciągłym 0,5 h.

STOSOWANIE PRZEDŁUŻACZA

Należy używać tylko przedłużaczy przeznaczonych do użytku na zewnątrz pomieszczeń. Przekrój kabla powinien wynosić co najmniej 2,5 mm (maksymalna długość kabla: 50 m). Przedłużacz o długości powyżej 50 metrów spowoduje obniżenie wydajności urządzenia.

INSTRUKCJAMONTAŻU

Wyłączyć wtyczkę z gniazda przed każdą pracą wykonywaną na urządzeniu. Stosować wyłącznie części oryginalne

ROZPAKOWANIE

Rozpakować urządzenie i sprawdzić, czy jest kompletne.

W skład urządzenia wchodzą:

Silnik do odkurzacza liści.

Dodatkowy uchwyt,

Trzyczęściowa rura ssąca

Worek wraz ze złączka,

Pas podtrzymujący.

Połączenie dwuczęściowej rury ssącej

Połączyć dwie części rury ssącej razem.

Urządzenie może być używane tylko z odpowiednio podłączoną rurą ssacą i workiem na liście. Dwie części rury ssącej po prawidłowym złączeniu klikną i nie wolno ich potem rozłącać bez narzędzi (rozłączenie rury, patrz rozdział dotyczący przechowywania/demontażu).

Włożyć rurę ssacą do wlotu ssącego/wylotu dmuchającego do części obudowy z silnikiem. Zamocować rurę ssaca przy pomocy dołączonej śruby.

Montaż dodatkowego uchwytu

Przyczepić uchwyt ręczny do klamry znajdującej się na obudowie odkurzacza.

Zamocowywać uchwyt ręczny w pożądanej pozycji przy pomocy załączonej śruby.

Montaż worka

Przyczepić ramę mocującą do końcówki na głównej części odkurzacza zawierającej silnik w taki sposób, aby zapinka słyszalnie klikneła po zatrzaśnięciu. Worek musi być skierowany w stronę rury ssącej. Urządzenie może być używane wyłącznie po założeniu worka.

Przywiązać worek do rury odkurzającej.

Zaczepienie pasa podtrzymującego

Zaczepić pas do przenoszenia na jego uchwycie i dopasować odpowiednią długość.

Funkcjonowanie odkurzacza ogrodowego

Uwaga! Założyć odpowiednią odzież i rękawice ochronne podczas pracy z urządzeniem. Upewnić się, że urządzenie sprawnie funkcjonuje przed każdym jego użytkowaniem. Upewnić się, że worek i rura odkurzająca są prawidłowo zamocowane oraz że pas podtrzymujący się odpowiednio dopasowany do pracy. W razie awarii włącznika, nie wolno kontynuować pracy z urządzeniem. Upewnić się, że wartość na głównym kablu zasilającym jest kompatybilna z etykięta urządzenia.

Należy zwracać uwagę na lokalne prawo i regulacje dotyczące ochrony przed hałasem. Uzytkowanie urządzenia może być ograniczone lub zabronione w niektóre dni (np. niedziele i święta), w niektórych godzinach (np. pora obiadowa, w nocy) lub w niektórych miejscach (np. miejscowości uzdrowiskowe, kliniki itp.).

Uwaga ! Po wyłączeniu urządzenia koło wirmikowe kręci się jeszcze przez chwilę.

WŁĄCZANIE I WYŁĄCZANIE, ZMIANATRYBU PRACY

Zrobić pętlę na końcu przedłużacza i przyczepić do uchwytu do kabla (1). W ten sposób uniknie się niezamierzonego wyrwania łączenia elektrycznego.

Upewnić się, że urządzenie jest wyłączone i przyłączyć urządzenie do głównego kabla zasilającego.

Podczas pracy należy stać stabilnie i w odpowiedniej pozycji (2).

Nałożyć pas podtrzymujący i trzymać urządzenie jedną ręką za rękojeść na obudowie, a drugą trzymać za uchwyt dodatkowy.

Upewnić się przed włączeniem, że urządzenie nie styka się z innymi obiektami.

W celu wybrania odpowiedniego trybu pracy, przekręć pokrętło wyboru trybu pracy (3) na odpowiedni symbol:

Ssacy tryb pracy

Dmuchający tryb pracy

Przed zmianą trybu pracy, urządzenie musi zostać obowiązkowo wyłączone.

Weisnąć włącznik On/Off (1) do pozycji „1” i silnik zostanie uruchomiony.

Aby wyłączyć urządzenie, przesunąć włącznik On/Off do pozycji „0”.

Uwaga ! Odkurzacz ogrodowy może być stosowany tylko w dwóch następujących trybach: Jako mechanizm ssący do cienkich, suchych liści i jako dmuchawa do gromadzenia suchych liści lub zdmuchiwania ich z powierzchni trudnodostępnych (np. spod samochodu). Jako mechanizm ssący, służy również jako narzędzie do szatkowania liści. Suche liście zostają pocięte, co zmniejsza ich objętość i przystosowuje do składowania na kompoście. Każde inne użycie narzędzia niż opisane powyżej, może doprowadzić do zniszczenia maszyny i spowodować niebczpieczeństwo dla użytkownika.

Podczas pracy należy się upewnić, że narzędzie nie jest skierowane na twarde obiekty, co może spowodować jego uszkodzenie. Nie należy zasysać żadnych ciał stałych, takich jak kamienie, grube gałęzie lub kawalki gałęzi, szyszek i innych podobnych obiektów, w szczególności ze względu na mechanizm szatkujący. Naprawy tego typu zniszczeń nie są wykonywane w ramach gwarancji.

Uwaga! W razie zablokowania kola wirnikowego i gdy kabel ulegnie zniszczeniu lub zaplątaniu należy natychmiast wyłączyć urządzenie i wyjąć wtyczkę z kontaktu.

Ssacy tryb pracy

Ustawić pokrętło wyboru trybu pracy na symbol ⚙ (patrz włączanie i wyłączanie). Sprawdzić, czy worek jest odpowiednio zamocowany.

Uwaga! Jeżeli urządzenie nagle zatrzyma się podczas pracy i przestanie zasysać, musi zostać natychmiast wyłączone. Nalczy wyjąć wtyczkę z gniażdka i upewnić się, że materiał nie zaklinował się pomiędzy wirnikiem tnącym a obudową. Przeprowadzić prace opisanc w rozdziale „Czyszezenie i konserwacja”. Jeżeli urządzenie wciąż nie włącza się, należy zgłosić się do punktu serwisowego.
