| Typ produktu | Kamera samochodowa |
| Marka | TechniSat |
| Model | Roadcam 1 CE |
| Wymiary (szer. x wys. x gł.) | 60 x 45 x 30 mm |
| Waga | 70 g |
| Zasilanie | 12/24 V przez ładowarkę samochodową (gniazdo zapalniczki) |
| Bateria wewnętrzna | Litowo-polimerowa, 200 mAh |
| Rozdzielczość nagrywania | Full HD 1920 x 1080p @ 30 kl./s |
| Kąt widzenia obiektywu | 120° |
| Czujnik wstrząsów (G-sensor) | Tak |
| Tryb parkowania | Tak (wykrywanie ruchu i uderzeń) |
| Nagrywanie w pętli | Tak |
| Wbudowany GPS | Tak (zapis prędkości i trasy) |
| Nośnik pamięci | Karta microSD (do 64 GB, klasa 10 lub wyższa) |
| Wyświetlacz | 2,0 cala LCD |
| Złącza | Mini USB (zasilanie), wyjście HDMI, gniazdo karty microSD |
| Mocowanie | Przyssawka do szyby |
| Czyszczenie | Przecierać miękką, suchą ściereczką; nie używać rozpuszczalników |
| Bezpieczeństwo | Chronić przed wysokimi temperaturami i wilgocią |
| Części zamienne / akcesoria | Dostępne: uchwyt, ładowarka, kabel USB, karta microSD |
| Gwarancja | 2 lata |
Często zadawane pytania - Roadcam 1 CE TECHNISAT
Pytania użytkowników dotyczące Roadcam 1 CE TECHNISAT
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kamera samochodowa w formacie PDF za darmo! Znajdź swoją instrukcję Roadcam 1 CE - TECHNISAT i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Roadcam 1 CE marki TECHNISAT.
INSTRUKCJA OBSŁUGI Roadcam 1 CE TECHNISAT
Szerokokątny wideorejestrator samochodowy FULL HD z G-sensor, GPS, trybem parkingowym i czujnikiem ruchu.
Niniejsza instrukcja obsługi pomoże użytkownikowi w zgodnym z przeznaczeniem i bezpiecznym korzystaniu z Państwa wideorejestratora, zwanego również w dalszej części instrukcji produktem, urządzeniem, kamerą lub sprzętem.
Grupa docelowa instrukcji
Instrukcja obsługi jest skierowana do każdej osoby, która ustawia, obsługuje, czyści lub utylizuje urządzenie. Nazwy wymienionych firm, instytucji lub marek są znakami towarowymi lub zarejestrowanymi znakami towarowymi danego właściciela.
Przeznaczenie produktu
Urządzenie przeznaczone jest do rejestrowania obrazu wideo. Produkt przeznaczony jest wyłącznie do użytku prywatnego i nie może być wykorzystywany do celów komercyjnych.
Wskazówki dotyczące obsługi
Należy dokładnie zapoznać się z wszystkimi instrukcjami bezpieczeństwa i zachować je na przyszłość. Należy zawsze stosować się do wszystkich ostrzeżeń i wskazówek, które znajdują się w niniej-
szej instrukcji obsługi.
Instrukcje prawne
Należy ściśle przestrzegać lokalnych przepisów prawa. Produkt nie może być używany do celów niezgodnych z prawem. W przeciwnym razie od-powiedzialność bierze na siebie użytkownik.
Instrukcje bezpieczeństwa
- Urządzenie może być podłączone tylko za pomocą dostarczonego w zestawie samochodowego adaptera zasilającego.
- Z urządzenia nie można korzystać jeśli zasilacz jest uszkodzony.
- Kabel z kamery należy wyjmować przytrzymując kamerę – nie należy ciągnąć za kabel!
- Urządzenie nie może być wystawione na działanie wilogoci oraz deszczu.
- Z urządzenia nie należy korzystać w pobliżu wanny, basenu lub rozpryskującej się wody.
- Produktu nie należy używać w miejscu o dużym zapyleniu.
- Jeżeli do urządzenia dostaną się ciała obce lub ciecz, należy natychmiast wyjąć wtyczkę z gniazdka. Przed ponownym uruchomieniem urzą-
dzenia powinno być ono skontrolowane przez specjalistę.
- Nie należy otwierać obudowy
- Nigdy nie należy próbować samodzielnie naprawiać uszkodzonego urządzenia. Zawsze należy zwrócić się do naszego oficjalnego serwisu.
- Dzieci mogą korzystać z urządzenia tylko pod nadzorem dorosłych.
- Nie wolno korzystać z uszkodzonego urządzenia lub uszkodzonych akcesoriów.
Uwaga
- Kartę mikro SD należy wkładać właściwą stronę aby uniknąć jej uszkodzenia.
- Zaleca się stosowanie kart microSD do pojemności 32 GB, typu Class 10.
- Z racji różnorodności modeli kart microSD na rynku, TechniSat nie gwarantuje poprawnego działania ze wszystkimi modelami kart microSD.
- Zaleca się cykliczne tworzenie kopii zapasowej zapisanych materiałów wideo aby uniknąć skasowania danych. Kamera nie jest urządzeniem pa- mięci masowej.
-
Pojemność wbudowanej baterii wraz z upływem czasu będzie maleć.
-
Jeśli urządzenie nie będzie używane przez dłuż- szy czas należy co miesiąc doładować jego baterię w celu uniknięcia nadmiernego rozładowania bate- rii.
- Unikać stosowania w obszarze działania silnego pola magnetycznego
- Urządzenie nie jest odporne na uderzenia!
- Zakres temperatury pracy urządzenia wynosi od -10°C do +50°C a zakres temperatury przechowywania urządzenia wynosi od -20°C do +70°C. Długotrwałe narażenie urządzenia na działanie promieni słonecznych, może powodować nieprawidłową pracę urządzenia, zniekształcenia obrazu, zmiany kolorów oraz może mieć wpływ na od-kształcenie się obudowy, szczególnie w zamkniętych samochodach, gdzie w kabinie temperatura może przekraczać 70°C.
Uwagi dotyczące recyklingu
Opakowanie tego urządzenia jest w całości wykonane z materiałów nadających się do ponownego przetworzenia. Prosimy o ich posortowanie i wrzu-
cenie do odpowiednich pojemników na odpady re-cyklingowe. Po zakończeniu użytkowania tego urządzenia nie można wyrzucać go razem z normalnymi odpadami komunalnymi. Należy go oddać do utylizacji do specjalnego punktu zbiórki zuży- tych urządzeń elektrycznych i elektronicznych. W lokalnym urzędzie gminy uzyskają Państwo informacje o najbliższych punktach utylizacji odpadów.
Urządzenie wyposażone jest w akumulator.
Baterie/akumulatory mogą zawierać toksyczne substancje szkodliwe dla zdrowia i środowiska. Baterie podlegają Dyrektywie Europejskiej 2006/66/EC. Nie wolno ich usuwać razem z normalnymi odpadami domowymi.
Nowe urządzenie zostało zabezpieczone opakowaniem. Wszystkie użyte materiały są przyjazne dla środowiska i nadają się do recyklingu. Proszę pozbyć się opakowania w sposób przyjazny dla środowiska. Zapoznaj się z aktualnymi metodami utylizacji u sprzedawcy lub w zakładzie utylizacji odpadów komunalnych
Opis urządzenia
Zawartość zestawu
Upewnij się, że wszystkie poniższe akcesoria są dostępne:
- ROADCAM 1 CE
- Instrukcja obsługi
- Zasilacz samochodowy 12-24V(wyjście 5V/1.5A)
- Uchwyt do mocowania kamery do szyby
Właściwości urządzenia
- Urządzenie posiada tryb nocny
- Kamera posiada tryb parkingowy.
- W urządzeniu został zastosowany czujnik przyspieszenia (G-sensor)
- Urządzenie posiada czytelny ekran LCD
- Urządzenie potrafi nagrywać w rozdzielczości Full HD (1920x1080).
- Kamera potrafi rejestrować również dźwięk.
- Urządzenie posiada moduł GPS.
- Urządzenie pozwala na robienie zdjęć oraz na odtwarzanie wcześniej nagranych materiałów wideo.
- Kamera posiada szerokokątny obiektyw oraz 4-krotny Zoom cyfrowy.
- Urządzenie posiada wbudowany detektor ruchu.

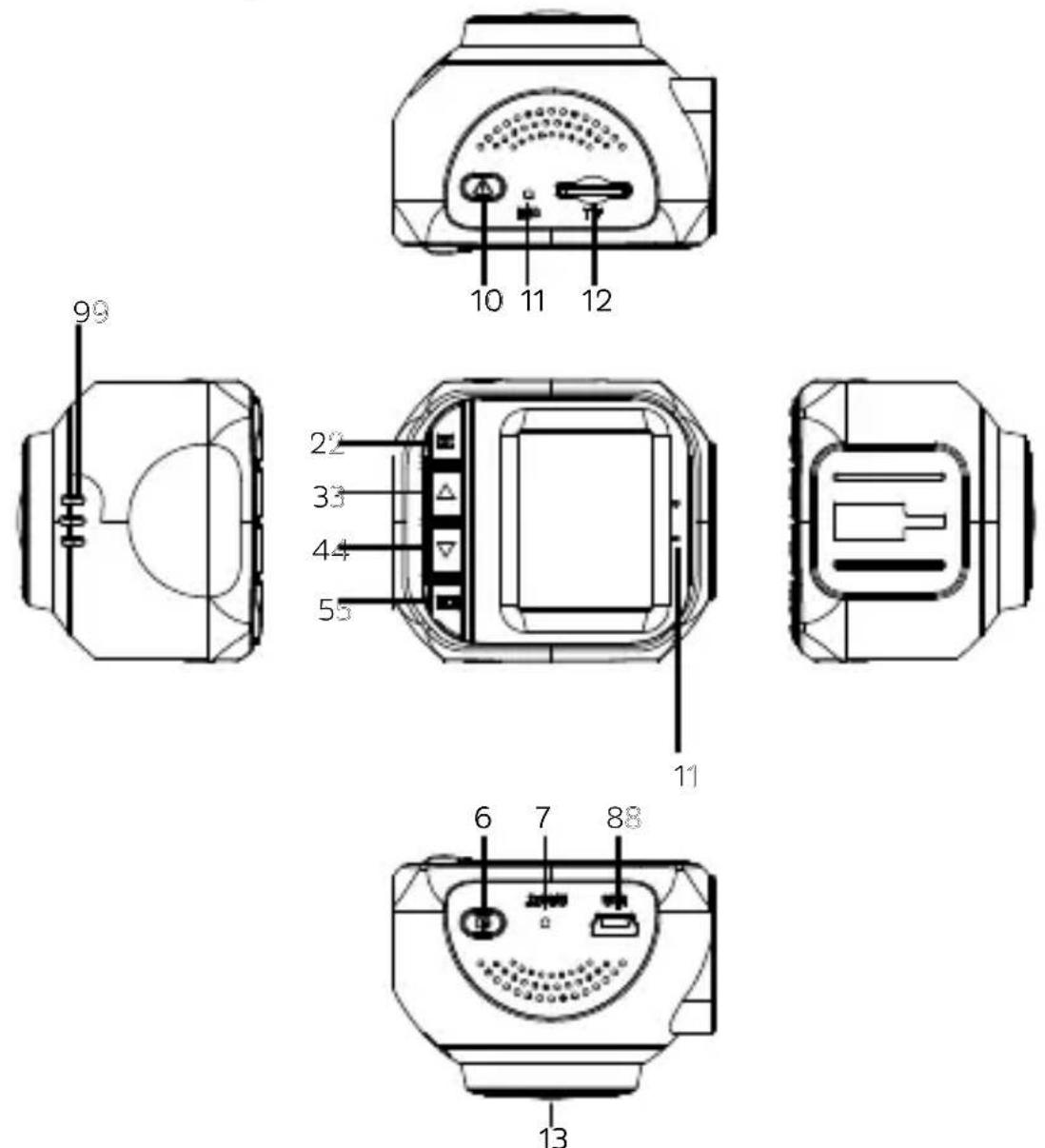

Budowa urządzenia
1- Diody wskazujące
2- Przycisk MODE
3- Przycisk „w góre”
4- Przycisk „w dół”
5- Przycisk MENU
6- Przycisk POWER
7- Przycisk RESET
8- Złącze miniUSB
9- Głośnik
11- Mikrofon
10- Przycisk OK
12- czytnik microSD
Opis przycisków i funkcji
1) Diody wskazujące
Niebieski wskaźnik po lewej stronie świeci się, gdy urządzenie jest włączone, miga podczas nagrywania. Czerwony wskaźnik po prawej stronie świeci się podczas ładowania. Gdy bateria jest w pełni naładowana, wskaźnik zgaśnie.
2) Przycisk MODE
Krótko naciśnij ten przycisk, aby przełączać się między funkcjami nagrywanie wideo/foto/odtwarzanie.
3) Przycisk „w góre”
W menu pozwala na przesunięcie kursora w góre.
Zmiana Zoom cyfrowy (+) w trybie normalnym (bez włączonego nagrywania).
4) Przycisk „w dół”
W menu pozwala na przesunięcie kursora w dół.
Zmiana zoom cyfrowy (-) w trybie normalnym (bez włączonego nagrywania).
Podczas nagrywania wideo naciśnij ten przycisk,
aby otworzyć lub zamknąć funkcję nagrywania dźwięku.
5) Przycisk MENU
Krótkie naciśnięcie tego przycisku powoduje wywo- łanie menu ustawień.
Krótkie naciśnięcie tego przycisku w menu usta-wień powoduje ciągłe przełączanie między usta-wieniami;
Krótkie naciśnięcie tego przycisku podczas nagrywania powoduje zablokowanie bieżącego pliku wideo.
6) Przycisk POWER
Krótkie naciśnięcie powoduje włączenie/wyłączenie urządzenia.
7) Przycisk RESET
Przycisk resetowania np. w razie zawieszenia urządzenia.
8) Złącze miniUSB
Służy do podłączenia do komputera PC do transmisji danych z pamięci urządzenia.
Przy pomocy złącza miniUSB możliwe jest ładowa-
nie akumulatora lub zapewnienia zasilania nie- zbędnego do pracy urządzenia.
9) Głośnik
Do odtwarzania materiałów wideo z dźwiękiem.
10) Przycisk OK
Przycisk potwierdzenia do robienia filmów i zdjęć.
W trybie wideo, naciśnij krótko ten przycisk, aby rozpocząć nagrywanie, naciśnij krótko ponownie, aby zatrzymać nagrywanie.
Krótkie naciśnięcie tego przycisku powoduje wykonanie zdjęć w trybie zdjęć.
W trybie menu jest to przycisk potwierdzenia.
11) Mikrofon
Służy do nagrywania dźwięku
12) Czytnik kart microSD
Slot na kartę pamięci.
Opis specjalnych funkcji
G-sensor
Gdy przyspieszenie urządzenia wzrośnie urządzenie automatycznie zablokuje film wideo w momen-
cie wypadku i zapisze go jako plik nieusuwalny. G-sensor można ustawić w menu. Dostępne są 4 ustawienia czułości; Wyłącz/Niska/Średnia/Wysoka. Domyślnym ustawieniem fabrycznym jest Średnia.
Funkcja zabezpieczenia nagrania
Krótkie naciśnięcie przycisku MENU podczas nagrywania, urządzenie zapisze bieżący obraz wideo jako plik nieusuwalny, a na ekranie zostanie wyświetlona ikona kluczyka.
Automatyczne włączenie/wyłączenie
Po uruchomieniu samochodu, automatycznie uruchomi się film wideo. Po wyłączeniu samochodu czas opóźnienia wynosi 5 sekund, a film jest automatycznie zapisywany i wyłączany przez urządzenie.
Funkcja zadziała jeśli kamera na stałe wpięta jest do zasilania oraz gdy po wyłączeniu zapłononu zasilanie w samochodzie jest odłączane.
Tryb nocny
Tryb nocny posiada trzy możliwości ustawień: Wyłącz - wyłączenie funkcji trybu nocnego. Na ekranie wyświetlana jest ikona
Kolorowy - gdy poziom jasności otoczenia jest przez conajmniej 5 sekund niższy niż określona wartość, urządzenie automatycznie włączy diody IR i przejdzie do kolorowego trybu nocnego. Gdy jasność światła otoczenia jest wyższa niż określona wartość i utrzymuje się stale powyżej tej wartości przez 5 sekund, urządzenie automatycznie powróci do normalnego trybu nagrywania.
Gdy włączony jest tryb nocny kolorowy na ekranie
wyświetlana jest ikona
Czarno-biały - gdy poziom jasności otoczenia jest przez conajmniej 5 sekund niższy niż określona wartość, urządzenie automatycznie włączy diody IR i przejdzie do czarno-białego trybu nocnego.
Gdy jasność światła otoczenia jest wyższa niż określona wartość i utrzymuje się stale powyżej tej wartości przez 5 sekund, urządzenie automatycznie powróci do normalnego trybu nagrywania.
Gdy włączony jest czarno-biały tryb nocny na ekranie wyświetlana jest ikona
Tryb parkingowy
Proszę przejść do Menu ustawień, następnie przy pomocy przycisku OK wybrać opcję Tryb parkin-
gowy. W celu aktywowania funkcji trybu parkingowego proszę wybrać „Włącz”.
Gdy funkcja monitorowania parkowania jest włączona wyświetlana jest ikona
Po wyjściu z samochodu, gdy samochód jest narażona na lekkie drgania, urządzenie automatycznie się uruchomi i wyłączy automatycznie po 20 sekundach nagrywania wideo (po rozpoczęciu monitorowania parkowania, ekran urządzenia nie włączy się, zadziała tylko niebieska lampka kontrolna).
Podstawowa obsługa urządzenia Włączenie/wyłączenie
- Krótkie wciśnięcie przycisku POWER włączy urządzenie. Zapala się niebieska dioda.
- Ponowne, krótkie wciśnięcie przycisku POWER wyłączy urządzenie. Dioda niebieska przestanie świecić.
Tryb nagrywania wideo
- Przy pomocy przycisku MODE proszę przejść do trybu nagrywania wideo. Krótkie wciśnięcie przy-cisku OK powoduje rozpoczęcie nagrywania. Nagrywanie sygnalizowane jest przez symbol na wyświetlaczu oraz przez miganie niebieskiej
diody.
Wskazówka: Podczas aktywnej funkcji nagrywania nie można zmieniać trybów przyciskiem MODE. Najpierw należy wyłączyć nagrywanie wciskając przycisk OK.
- Proszę wciskać przycisk MODE do momentu przejścia w tryb fotograficzny.
- Krótkie wciśnięcie przycisku MODE powoduje przejście do trybu odtwarzania; ikona odtwarzania jest wyświetlana w lewym górnym rogu ekranu.
- Przy pomocy przycisków strzałek „w góre” lub „w dół” proszę wybrać żądany materiał video lub foto do wyświetlenia.
- Następnie należy potwierdzić przyciskiem OK
Menu ustawień
- Naciśnij krótko dwa razy przycisk MENU, aby wywołać ustawienia menu.
- Przy pomocy przycisków strzałek „w górę” lub „w dół” można poruszać się po menu.
- W celu wybrania danej opcji należy wcisnąć przy- cisk OK
- Ponowne wciśnięcie przycisku MENU powoduje wyjście z menu ustawień.
Ustawienie daty i czasu
- Naciśnij krótko dwa razy przycisk MENU, aby wywołać ustawienia menu.
- Przy pomocy przycisków strzałek „w góre” lub „w dół” przejdź do opcji Data/Czas.
- Następnie wciśnij przycisk OK aby potwierdzić
wybór.
- Przy pomocy przycisków strzałek „w górę” lub „w dół” należy zmieniać odpowiednio rok/miesiąc/dzień oraz godzinę/minuty.
- Wprowadzone wartości należy zaakceptować przyciskiem OK.
- Krótkie wciśnięcie przycisku MENU powoduje wyjście z ustawień.
Tryb USB
- Proszę podłączyć urządzenie do komputera za pomocą kabla USB
- Na ekranie wyświetli się informacja „Pamięć ma-sowa”; w tym trybie można uzyskać dostęp do plików wideo lub plików zdjęć.
Instrukcje dotyczące baterii
Urządzenie sygnalizuje stan naładowania poprzez wyświetlenie ikony:
pełne naładowanie
powyżej połowy
niski poziom
bateria praktycznie pusta
Istnieją trzy sposoby ładowania akumulatora; czerwony wskaźnik zaświeci się podczas ładowania; czas pełnego naładowania wynosi około 120 minut; wskaźnik wyłączy się automatycznie po zakończeniu ładowania.
- Użyj zasilacza samochodowego do ładowania.
- Użyj przewodu USB->miniUSB aby naładować kamerę po podłączeniu do komputera (brak w zestawie).
- Użyj zasilacza sieciowego 5V z wyjściem mini USB (brak w zestawie).
Pojemność wbudowanej baterii wraz z upływem czasu będzie maleć.
Proszę pamiętać aby nie zostawiać kamery w słoneczne dni w samochodzie. Temperatura we-wnątrz kabiny może osiągać nawet 70°C co może doprowadzić do uszkodzenia baterii.
GPS
Kamera wyposażona jest w odbiornik GPS, umożliwiający rejestrowanie trasy i wyświetlanie prędkości w czasie rzeczywistym. Po włączeniu kamery
GPS pozycjonuje się automatycznie. Pozycjonowanie GPS sygnalizowane jest muganiem ikony Gdy pozycjonowanie zakończy się sukcesem ikona przestaje mrugać i zostaje wyświetlona na stałe.
WAŻNE:
- Pozycjonowanie należy wykonać na zewnątrz bu- dynków.
- Duże zachmurzenie ma wpływ na czas pozycjonowania.
- Pozycjonowanie może trwać od 2 do nawet 10 min. (w zależności od tego czy samochód jest na postoju czy też w ruchu).
- W celu wyświetlia zarejestrowanej trasy należy użyć programu GPSPlayer. (www.technisat.pl)
Dane dotyczące prędkości wyświetlane są na żywo na ekranie kamery oraz podczas odtwarzania materiału wideo wraz z datą i czasem.
Specyfikacja urządzenia
| G-sensor (czujnik przyspieszenia) | Wbudowany (podczas wy-padku plik wideo zostaje zapisany |
| LCD | 1,5" |
| Język OSD | PL, EN, DE, RU, UA, CZ, HU, GR, IT, NL SK, RO |
| Format Video | MOV |
| Kompresja | H.264 , Audio: AAC |
| Slot na kartę SD | od 8 do 32 GB (Class 10) |
| Rozdzielczość zdjęć | 12M |
| Format zdjęć | JPEG |
| Mikrofon | TAK |
| Tryb nocny | Kolorowy lub czarno-biały |
| Tryb parkingowy | TAK |
| Funkcja USB | TAK, wykrywana jako dysk USB |
| GPS | TAK |
| Zasilanie | 5V / 1A |
| Bateria | Wbudowana 200mAh |
Rozwiązywanie błędów
| Brak możliwości nagrywania video | Sprawdź czy karta SD nie jest zapełniona |
| Nagrywanie zostaje zatrzymane | Zmień kartę mikroSD na zgodną min. z Class 10. Nagrywane video cechuje się dużą przepustowością |
| Wyświetla się ołąd plików (file error) | Proszę sformatować kartę SD |
| Niewyraźne wideo | Przeczyść obiektyw kamery |
| Ciemne wideo przy rejestrowaniu nieba lub scen wody | Sceny o dużym kontraście wpływają na funkcję automatycznej ekspozycji kamery. W menu kamery można regulować ustawienie ekspozycji EV. |
| Kolor nie jest dealny w po-chmurny dzień i światło we-wnętrzne | Ustaw funkcję balans bieli w tryb automatyczny. |
| Widoczne interfe-rencje poprzeczne | Błędnie ustawiona częstotli-wość. Proszę ustawić na 50Hz lub 60Hz, zgodnie z lokalną częstotliwością zasilania. Na te-renie Polski proszę ustawić 50 Hz. |
| Kamera się zawie-siła | Proszę przeprowadzić reset do ustawień fabrycznych przy po-mocy przycisku RESET. |
Dane kontaktowe
Zgłoszenia serwisowe TechniSat
tel.: 071 310 41 48
e-mail: serwis@technisat.com
Biuro Obsługi Klienta
tel.: 071 310 41 41
e-mail: biuro@technisat.pl
Czynne od poniedziałku do piątku w godzinach:
8:00-16:00

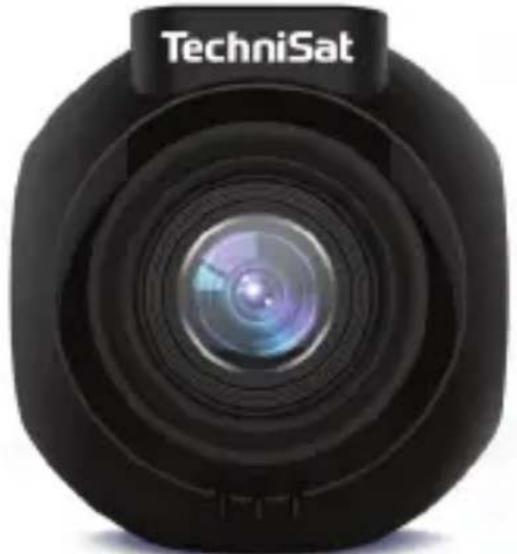

ROADCAM 1 CE (76-4960-00) posiada znak CE i spełnia wymagane przez UE normy. TechniSat zastrzega sobie prawo do zmian i błędów w druku.
Stan 12/2018
