JV1232 - Kosiarka Handy Prime - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka elektryczna
Model	JV1232
Marka	Handy Prime
Moc	1200 W
Szerokość koszenia	35 cm
Regulacja wysokości koszenia	Centralna, 3–6 stopni (25–75 mm)
Pojemność kosza na trawę	40 l
Waga	11,5 kg
Wymiary (dł. x szer. x wys.)	80 x 45 x 30 cm
Zasilanie	230 V, 50 Hz
Długość przewodu zasilającego	10 m
Poziom ciśnienia akustycznego	82 dB(A)
Poziom mocy akustycznej	95 dB(A)
Wibracje	2,5 m/s²
Materiał obudowy	Tworzywo sztuczne wzmocnione
Ostrze	Stal wysokowęglowa, 35 cm
Rodzaj uchwytu	Składany, regulowany
Funkcje	Koszenie, zbieranie, mulczowanie
Akcesoria w zestawie	Kosz na trawę, klucz do regulacji, instrukcja
Kolor	Zielony/czarny
Gwarancja	2 lata
Kraj pochodzenia	Chiny
Bezpieczeństwo	Wyłącznik bezpieczeństwa, osłona ostrza

Często zadawane pytania - JV1232 Handy Prime

Jak zamontować kosiarkę Handy Prime JV1232?

Rozpakuj kosiarkę i sprawdź zawartość. Zamontuj uchwyt zgodnie z instrukcją: włóż dolne części uchwytu w otwory obudowy, zabezpiecz śrubami. Następnie przymocuj górną część uchwytu. Na koniec zamontuj kosz na trawę, zaczepiając go z tyłu kosiarki.

Jak regulować wysokość koszenia?

Aby zmienić wysokość koszenia, przesuń dźwignię regulacji znajdującą się przy kole. Dostępne jest 6 poziomów (25–75 mm). Wybierz odpowiednią wysokość w zależności od długości trawy.

Dlaczego kosiarka nie uruchamia się?

Sprawdź, czy przewód zasilający jest podłączony do gniazdka i czy kosiarka jest włączona. Upewnij się, że przycisk bezpieczeństwa jest wciśnięty. Jeśli nadal nie działa, sprawdź bezpiecznik w domu. W razie dalszych problemów skontaktuj się z serwisem.

Jak czyścić kosiarkę po użyciu?

Odłącz kosiarkę od zasilania. Usuń trawę z obudowy i ostrza za pomocą szczotki lub szmatki. Nie używaj wody pod ciśnieniem. Wyczyść kosz na trawę i wysusz go przed przechowywaniem.

Jak konserwować ostrze?

Regularnie sprawdzaj ostrze pod kątem stępienia lub uszkodzeń. Do ostrzenia użyj pilnika lub szlifierki. Wymieniaj ostrze co sezon lub gdy jest uszkodzone. Zawsze odłączaj kosiarkę przed konserwacją.

Czy kosiarkę można używać na mokrej trawie?

Nie zaleca się koszenia mokrej trawy. Mokra trawa może zatkać kosz i obudowę, co prowadzi do gorszego koszenia i ryzyka poślizgu. Kosisz trawę, gdy jest sucha.

Jak przechowywać kosiarkę zimą?

Przed zimą dokładnie wyczyść kosiarkę. Złóż uchwyt, aby zaoszczędzić miejsce. Przechowuj w suchym, zadaszonym miejscu, z dala od wilgoci i mrozu. Można nałożyć pokrowiec ochronny.

Co zrobić, gdy kosiarka wibruje?

Nadmierne wibracje mogą być spowodowane niewyważonym ostrzem lub poluzowanymi śrubami. Odłącz kosiarkę, sprawdź mocowanie ostrza i dokręć wszystkie śruby. Jeśli problem nie ustąpi, ostrze może być wygięte i wymaga wymiany.

Gdzie kupić części zamienne?

Oryginalne części zamienne do kosiarki Handy Prime JV1232 można nabyć w autoryzowanych serwisach lub sklepach internetowych. Szukaj modelu JV1232, aby znaleźć odpowiednie ostrza, kable i kosze.

Czy kosiarka jest bezpieczna dla dzieci i zwierząt?

Kosiarka nie jest zabawką. Zawsze nadzoruj dzieci i zwierzęta podczas koszenia. Używaj wyłącznika bezpieczeństwa i nie pozostawiaj kosiarki bez nadzoru. Przechowuj w miejscu niedostępnym dla dzieci.

INSTRUKCJA OBSŁUGI JV1232 Handy Prime

Numer katalogowy: 11 053 180

Wyprodukowano w ChRL., Instrukcja obsługi: wydanie 1, styczeń 2024 rok

Producent: Krysiak Sp. z o.o., ul. Rolna 6, 62-081 Baranowo niniejszym oświadcza, że poniżej oznaczone według rodzaju i typu urządzenie wprowadzone przez nas do obrotu spełnia odpowiednie wymagania dotyczące bezpieczeństwa i ochrony zdrowia zawarte w obowiązujących Dyrektywach UE z jej późniejszymi modyfikacjami.

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Kosiarka elektryczna do trawy Handy Prime JV1232
Model:	ZF6121C
Numery seryjne:	2024010210001-2024010219999
Rok produkcji:	2024
Funkcja:	Koszenie trawy w ogródkach i innych zielonych terenach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2011/65/EU i 2015/863EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 96 dB(A)

Zmierzony poziom mocy akustycznej: 83,7 dB(A) k=1,87 dB(A)

Zmierzony poziom ciśnienia akustycznego: 71,1 dB(A) k=3 dB(A)

Wibracje przy uchwycie: 3,32m/s², k=1,5 m/s²

Zastosowana procedura oceny zgodności odpowiada załącznikowi VI dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta. Niniejsza deklaracja wystawiona zostaje na wyłączną odpowiedzialność producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko, podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka biorąca udział w procesie oceny zgodności: TÜV SÜD Product Service GmbH; Zertifizierstelle, Ridlerstraße 65; 80339;

Munchen, Germany

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji kosiarki. Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

OSTRZEŻENIE

Przedstawione w instrukcji rysunki mają charakter poglądowy i mogą różnić się od

wyglądu rzeczywistego urządzenia.

Nie ma to wpływu na zalecenia dotyczące obsługi, konserwacji i montażu.

Uwaga!

Zwracaj szczególnie uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści ....3

1. Zawartość opakowania....4
2. Przeznaczenie....4
3. Opis ogólny....4

3.1 Opis działania ....4
3.2 Elementy kosiarki (budowa kosiarki) 5
3.3 Dane techniczne....6

1. Podstawowe zalecenia bezpieczeństwa ....6

4.1 Symbole dotyczące urządzenia....7
4.2 Symbole w instrukcji obsługi....8
4.3 Ogólne wskazówki bezpieczeństwa ....8

1. Montaż....11

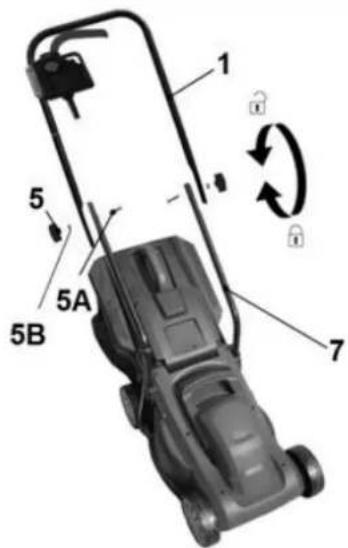

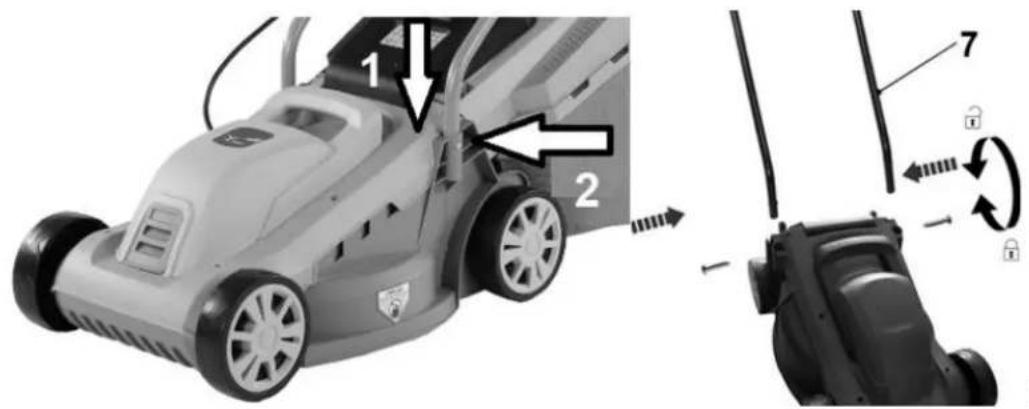

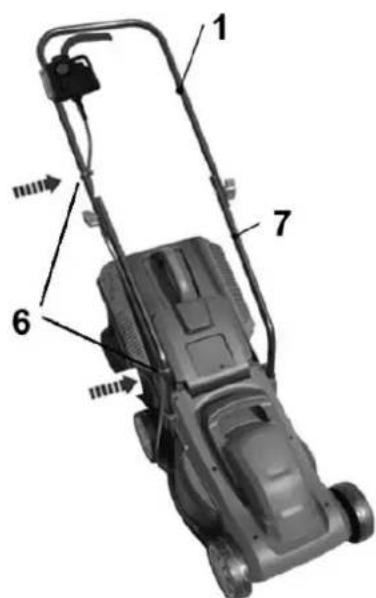

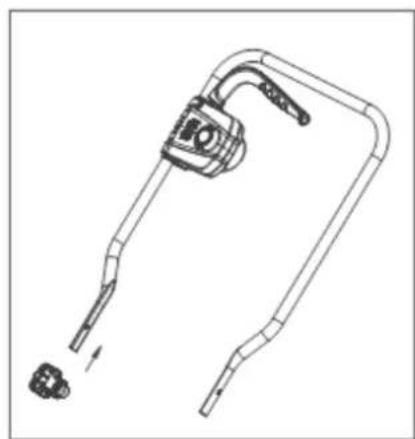

5.1 Montaż uchwytu kosiarki 12

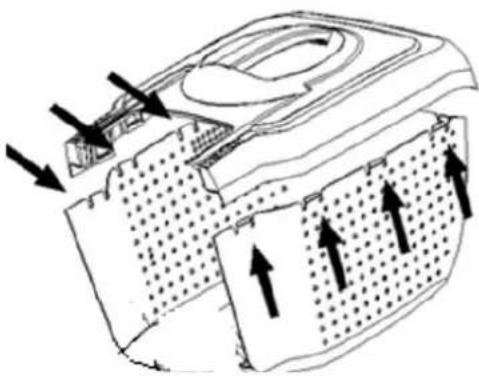

5.2 Montaż kosza na trawę.... 13

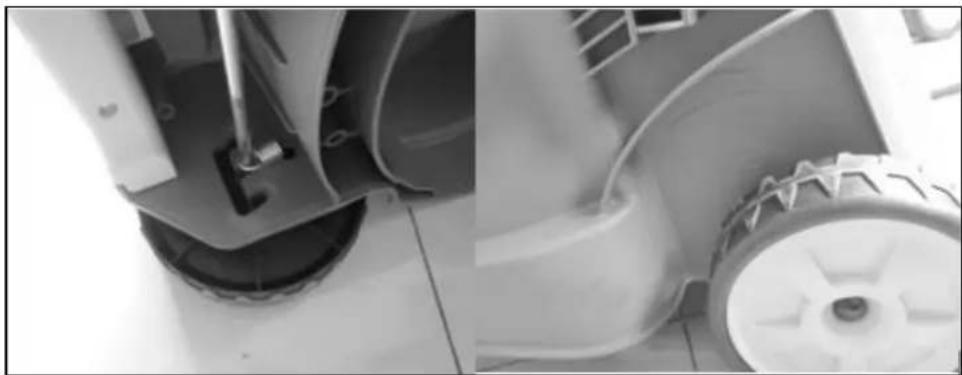

5.3 Regulacja wysokości koszenia 14

1. Praca z urządzeniem.... 15

6.1 Włączanie i wyłączanie 15

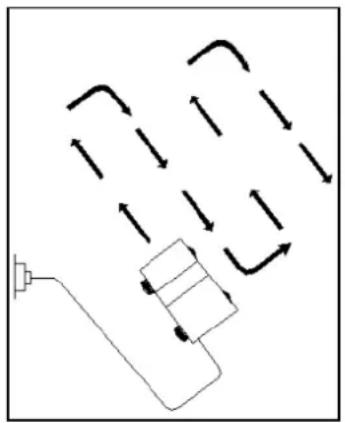

6.2 Koszenie trawy 16

1. Konserwacja, wymiana noża, przechowywanie i zamawianie części zamiennych.... 17

7.1 Czyszczenie i konserwacja 17

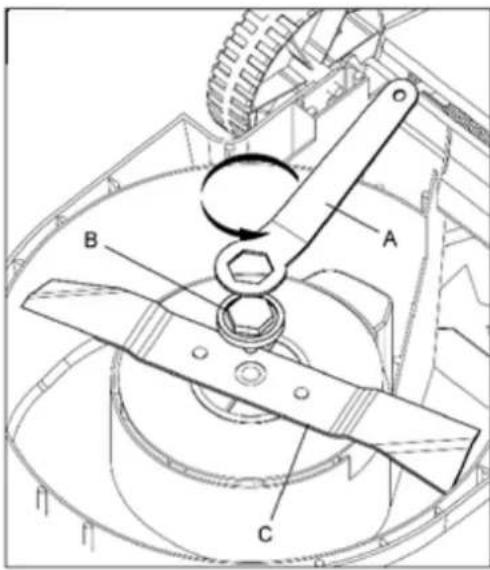

7.2 Wymiana noża.... 18
7.3 Przechowywanie 19
7.4 Przygotowanie do transportu 19
7.5 Zamawianie części 19

1. Najpopularniejsze usterki 20
2. Gwarancja 20
3. Usuwanie odpadów i recycling 21
4. Ryzyko resztkowe 21

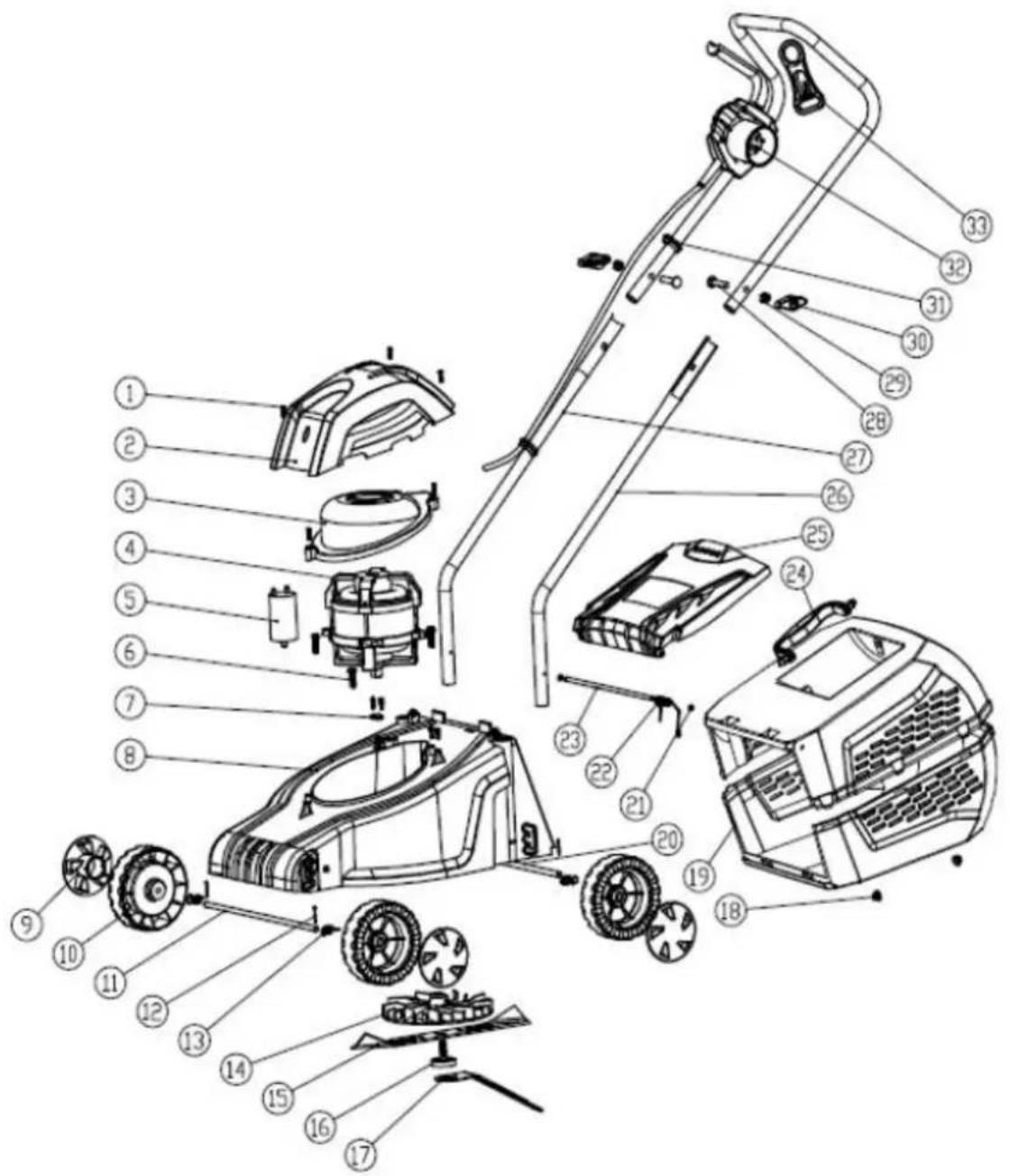

   12.RYSUNEK ZŁOŻENIOWY NR 1 22

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy kosiarki. Komplet powinien zawierać:

• korpus kosiarki
• koła, kołpaki na koła podkładki i zawleczki- 4 szt.
• uchwyt dolny – rurka – 2szt.
• uchwyt górny z zamontowanym włącznikiem z dźwignią włącznika
• zaczep odciążający do przewodu sieciowego zasilającego (przedłużacza)
• górna część kosza z uchwytem
• dolna część kosza
• nakrętka motylkowa – 2 szt.
• śruba do nakrętki motylkowej – 2 szt.
• podkładka do nakrętki motylkowej – 2 szt.
• wkręt do montażu uchwytu dolnego – 2szt.
• zacisk na przewód włącznika – 2 szt.
• klucz do odkręcenia noża
• instrukcja obsługi
• karta gwarancyjna

2. Przeznaczenie

Kosiarka jest przeznaczona wyłącznie do koszenia trawy w ogródkach i innych zielonych terenach mowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne enie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Kosiarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel kosiarki i/lub osoba ją obsługująca.

Kosiarka nie jest przystosowana do użytku komercyjnego.

3. Opis ogólny

3.1 Opis działania

Kosiarka elektryczna tnie trawę za pomocą noża, umieszczonego na spodniej części urządzenia, obracającego się z dużą szybkością równolegle do płaszczyzny cięcia. Nóż jest wprowadzany w ruch za

pomocą silnika indukcyjnego zasilanego prądem sieciowym. Urządzenie posiada stylową obudowę wykonaną z tworzywa sztucznego. Kosiarka jest wyposażona m.in. w 4 koła, włącznik bezpieczeństwa oraz kosz zbierający, do którego zbierana jest skoszona trawa. Urządzenie posiada 3 stopniową regulację wysokości koszenia realizowaną przez przekładanie osi kół przednich i tylnych na odpowiednie wycięcie w obudowie. Komfort pracy użytkownika zapewnia stosunkowo niewielka waga urządzenia.

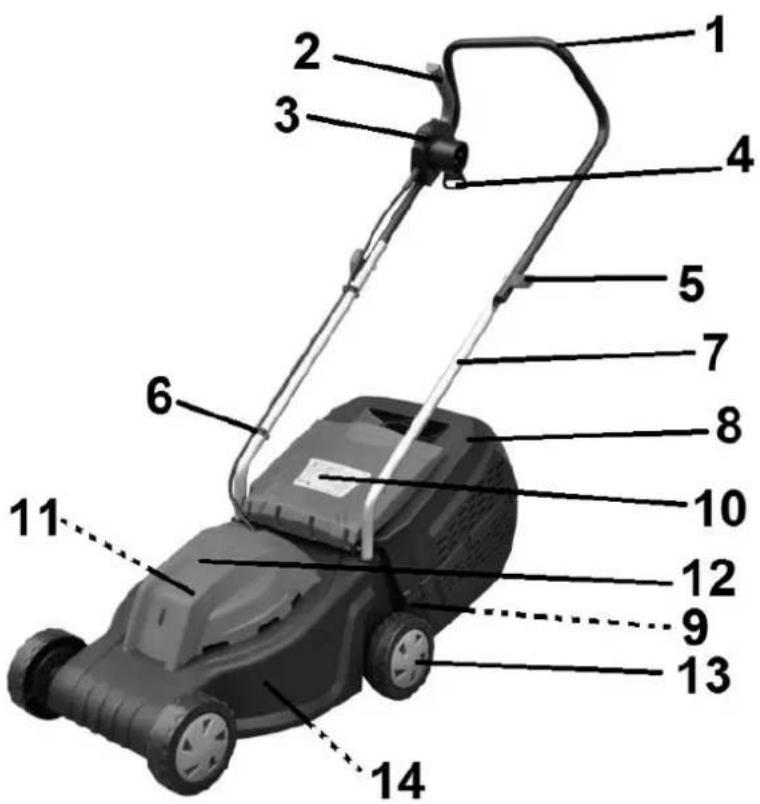

3.2 Elementy kosiarki (budowa kosiarki)

1. Górny uchwyt
2. Dźwignia włącznika
3. Włącznik z przyciskiem bezpieczeństwa
4. Zaczep odciążający do przewodu sieciowego zasilającego (przedłużacza)
5. Nakrętka motylkowa
6. Zacisk na przewód łączący silnik z włącznikiem
7. Dolny uchwyt

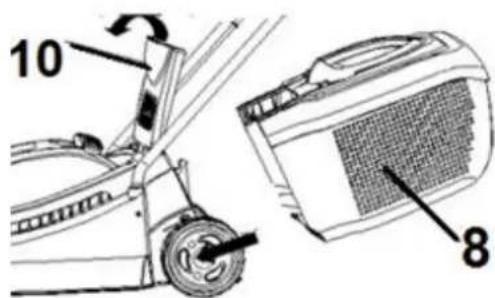

8. Kosz na trawę z uchwytem
9. Otwór wylotowy (niewidoczny)
10. Osłona odbojowa (tylna klapa)
11. Silnik (niewidoczny)
12. Obudowa silnika
13. Koło z kołpakiem
14. Nóż tnący (niewidoczny)

Przed złożeniem kosiarki zapoznaj się z Rys. 1 przedstawiającym elementy kosiarki.

3.3 Dane techniczne

Model kosiarki/ numer katalogowy	JV1232/ 11 053 180
Moc znamionowa	1200 W
Napięcie sieciowe	230-240 V~, 50 Hz
Klasa ochrony	II ☐
Stopień ochrony	IPX4
Szerokość cięcia	32 cm
Wysokość koszenia	25-55 mm, regulacja 3-stopniowa
Pojemność kosza	35 l
Waga netto	11,3 kg
Poziom ciśnienia akustycznego	71,1 dB(A) k=3 dB(A)
Zmierzony poziom mocy akustycznej	83,7 dB(A) k=1,87 dB(A)
Gwarantowany poziom mocy akustycznej	96 dB(A)
Wibracje przy uchwycie	3,32m/s ^2 , k=1,5 m/s ^2

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być używa do porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy kosiarki, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na osłonie odbojowej (tylnej klapie).

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

		UWAGA!Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia.
		OSTRZEŻENIE!Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych przedmiotów spod urządzenia.Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości.
		OSTRZEŻENIE!Ostry nóż - trzymaj z daleka nogi i ręce. Niebezpieczeństw zranienia.Uważaj na ostre krawędzie noży. Noże obracają się po wyłączeniu silnika.Wyłącz silnik i odłącz zasilanie przed naprawą, czyszczeniem i konserwacją kosiarki lub gdy przewód zasilający jest uszkodzony albo wkręcony pod kosiarką.
		OSTRZEŻENIE!Niebezpieczeństwo uszkodzenia przewodu zasilającego.Trzymaj przewód zasilający z dala od noża.
		OSTRZEŻENIE!Zakładaj odpowiednie środki ochrony osobistej.Zakładaj odpowiednią odzież ochronną.Zakładaj ochronniki słuchu i okulary ochronne.Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwiąz oraz w rękawicach ochronnych.
		Nie narażaj urządzenia na działanie wilgoci.Nie koś mokrej trawy, ani nie pracuj w deszczu.
		OSTRZEŻENIE!Nie dotykaj ruchomych części kosiarki i nie zdejmuj elementów obudowy zanim nie zgasisz silnika i nie zatrzymają się wszystkie elementy ruchome urządzenia.
		Gwarantowany poziom mocy akustycznej.
		NIEBEZPIECZEŃSTWO!Trzymaj ręce i nogi z dala od wirujących części!
		Produkt odpowiada standardom bezpieczeństwa.
		Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami.Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.Nie wyrzucaj urządzeń razem ze śmieciami domowymi.Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
		Druga klasa izolacji – produkt nie musi być uziemiony.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zagłądać w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami kosiarki przed jej montażem.

Kosiarka elektryczna w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania urządzenia.

Przygotowanie do bezpiecznej pracy:

- Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją

obstugi, używać urządzenia.

• Kosiarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj kosiarki do innych celów niż koszenie trawy.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci oraz zwierzęta domowe). Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru koszenia.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.
• Sprawdź teren koszenia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę kosiarki lub zostać wyrzucone spod kosiarki przez wirujące noże.
• Noś okulary ochronne podczas koszenia, również w czasie regulacji czy naprawy kosiarki.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie koś na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia luźnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części kosiarki.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj kosiarki, jeśli brak w niej elementów ochronnych (np. osłony silnika, osłony tylnej), czy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.
• Przed rozpoczęciem pracy zawsze upewnij się, czy przewód zasilający na kosiarce oraz przedłużacz nie noszą widocznych oznak uszkodzenia lub zużycia. W przypadku uszkodzenia przewodu podczas pracy natychmiast odłącz go od sieci. Nie dotykaj przewodu przed jego odłączeniem. Nie używaj urządzenia z uszkodzonym lub ze zużytym przewodem.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliżu obracających się części kosiarki. Niebezpieczeństwo zranienia! Wiele wypadków zdarza się na skutek nagłego zatrzymania kosiarki i najechania jej na stopę.

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj kosiarki w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie koś mokrej trawy.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj kosiarki w miejscu pracy bez nadzoru.

UWAGA! Zatrzymaj silnik za każdym razem gdy pozostawiasz kosiarkę

• Nie uruchamiaj silnika stojąc przed otworem wylotowym.

• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od noża.

• Prowadź urządzenie wyłączniechodząc, nie biegaj z kosiarką.

• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta. Przed użyciem sprawdź, czy dźwignia włącznika łatwo się porusza w obie strony i automatycznie wraca po puszczeniu do pozycji wyłączonej.
• Nie przeciążaj urządzenia.
• Nie koś trawy w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
• Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST PUŚĆ DŻWIGNIĘ WŁĄCZNIKA, a nóż przestanie się obracać w ciągu kilku sekund. Nie „wieszaj się” na kosiarce, próbując bronić się przed upadkiem.
• Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać widoczność.
• Nigdy nie cofaj kosiarką gdy za nią idziesz. Jeśli musisz cofnąć się kosiarką, np. od ściany, stań, najpierw się rozejrzyj w dół i za siebie a następnie postępuj w poniższy sposób:
• odstąpi od kosiarki by wyciągnąć ręce,
• upewnij się, że utrzymujesz równowagę stojąc prawidłowo,
• pociągnij kosiarkę do tyłu powoli, nie więcej niż pół drogi do siebie,
• powtórz te czynności jeśli dalej chcesz cofać.
• Przed zdjęciem kosza lub oczyszczaniem wyrzutu trawy wyłącz silnik i poczekaj, aż noż całkowicie się zatrzyma. Koszący nóż obraca się jeszcze kilka sekund po zatrzymaniu silnika.
• Nie podnos ani transportuj urządzenia w czasie, gdy silnik pracuje.
• Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż trawa.
• Otwór wylotowy urządzenia musi być stale czysty i wolny. Usuwaj z niego resztki trawy tylko przy wyłączonym urządzeniu.
• Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Urządzenie należy zawsze wyłączyć i wyciągnąć przewód sieciowy:
• gdy oddalasz się od maszyny;
• przed czyszczeniem otworu wylotowego lub usuwaniem blokady;
• jeżeli urządzenie jest nieużywane;
• przed sprawdzaniem, czyszczeniem i przechowywaniem;
• jeżeli przewód sieciowy jest uszkodzony bądź popłątany;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

Bezpieczna konserwacja i przechowywanie

Podczas konserwacji noża pamiętaj, że może się on poruszyć nawet przy wyłączonym źródłe napięcia!

- Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest

kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów.

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste i miało ostry nóż, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Zmieniając nóż tnący zakładaj zawsze rękawice ochronne.
• Regularnie sprawdzaj kosz do trawy pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać. Zachowaj szczególną ostrożność w trakcie ustawiania noża, aby Twoje palce nie zostały zakleszczone pomiędzy obracającymi się nożem a nieruchomoymi częściami maszyny.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta.

Bezpieczeństwo elektryczne

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Unikaj kontaktu ciała z uziemionymi częściami (z płotami metalowymi, słupkami metalowymi).
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe dwużyłowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 50 m. Przekrój poprzeczny przewodu plecionego przewodu sieciowego musi wynosić przynajmniej 1,5 mm ^2 . Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem uszkodzeń.
• W celu zamocowania przewodu sieciowego zastosuj przewidziane w tym celu zawieszenie do przewodu.
• Przewód sieciowy utrzymuj z daleka od narzędzia tnącego. Nóż może go uszkodzić i prowadzić do dotknięcia części przewodzących napięcie. Prowadź przewód sieciowy za sobą.
• Nie używaj przewodu sieciowego do wyciągania wtyczki z gniazdka elektrycznego. Przewód chron przed wysoką temperaturą, olejem i ostrymi krawędziami.
• Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go - wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed powrotem do pracy przez wykwalifikowaną osobę lub serwis.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

Włącz silnik dopiero wtedy, gdy kosiarka jest zmontowana.

5.1 Montaż uchwytu kosiarki

1. Ustaw korpus kosiarki przed sobą.
2. Założ każde kółko na osie kosiarki, wsuń na oś podkładkę i zabezpiecz kółko zawleczką. Na końcu zamocuj zatrzaskowo kołpak.
3. Włóż dolne (prawą i lewą) części uchwytu (Rys. 2, poz. 7) w elementy mocujące po obu stronach obudowy kosiarki do trawy. Dokręć wkrętami (po obu stronach) tak jak to pokazano na Rys. 2.

1. Zamontuj zaczep na przewód sieciowy na górny uchwyt (Rys.3).

1. Połącz górny uchwyt (Rys. 4, poz. 1) śrubami (Rys. 4, poz. 5A), podkładkami (Rys. 4, poz. 5B) i nakrętkami motylkowymi (Rys. 4, poz. 5) z obu stron do uchwytu dolnego (Rys. 4, poz. 7) jak na Rys. 4.

Rys. 4

1. Umocuj przewód zasilający na uchwycie (dolnym i górnym) za pomocą 2 zacisków na przewód (Rys. 5, poz. 6) jak na Rys. 5.

Upewnij się że zaciski przewodu są używane do umocowania przewodu sieciowego do uchwytu.

5.2 Montaż kosza na trawę

Złoż kosz łącząc ze sobą dolna i górną połowę kosza jak na Rys. 6.

Tak zmontowany kosz na trawę zamontuj na kosiarce. W tym celu podnieś tylną klapę (Rys. 7, poz. 10) i zamocuj kosz (Rys. 7, poz. 8) z tyłu obudowy.

Rys. 7

Upewnij się, że kosz jest dobrze zamocowany – sam nie wypada.

5.3 Regulacja wysokości koszenia

Zanim przystąpisz do regulacji wysokości koszenia puść dźwignię włącznika i poczekaj kilka d aż zatrzyma się silnik i nóż, który obraca się jeszcze przez chwilę po wyłączeniu silnika.

W urządzeniu jest 3-stopniowa, regulacja wysokości koszenia. Wysokość koszenia jest regulowana przez podnoszenie bądź opuszczanie osi przednich i tylnych kół (Rys. 8). Przy ustawieniu wysokości koszenia pamiętaj aby koła były ustawione na tej samej wysokości zarówno z przodu jak i z tyłu.

Dla większości trawników zalecamy środkową pozycję koszenia.

Jeśli będziesz ciąć zbyt nisko przy podłożu jakość trawy znacznie się pogorszy i zbieranie trawy do kosza nie będzie tak dokładne.

6. Praca z urządzeniem

Przed rozpoczęciem pracy zamontuj przewód sieciowy na zaczepie, który do tego służy. Zrób na końcu przewodu przedłużającego pętlę, przełoż ją przez otwór zaczepu jak pokazuje strzałka i zahacz tak jak na Rys. 9. Upewnij się, że przewód włącznika i przewód sieciowy nie są splątane.

Podłącz urządzenie do prądu i uruchom. Jeśli wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

6.1 Włączanie i wyłączanie

Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.

Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są w dobrym stanie.

Nie koś podczas opadów atmosferycznych.

Prawidłowo zmontowaną maszynę uruchom w następujący sposób:

1. Wciśnij i przytrzymaj przycisk bezpieczeństwa na włączniku (Rys. 10, poz. 1).

1. Dociśnij dźwignię włącznika (Rys. 11, poz. 2) do uchwytu.

1. Zwolnij przycisk bezpieczeństwa (Rys. 11, poz. 3).

Nie uruchamiaj kosiarki w wysokiej trawie

Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty, które mogą

zostać pochwycone przez wirujący nóż.

Aby wyłączyć urządzenie zwolnij dźwignię włącznika (Rys. 11, poz. 2).

Upewnij się, że nóż przestał się obracać zanim na nowo włączysz urządzenie.

Gdy kosiarka zostanie wyłączona nóż obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj

rąk ani nóg w pobliżu noża dopóki całkowicie się nie zatrzyma!

6.2 Koszenie trawy

Regularne koszenie trawy pobudza trawę do wzrostu, przyczynia się jednocześnie do obumierania chwastów. Dlatego też, po każdym koszeniu trawa uzyskuje większą gęstość i jednocześnie można ją równomiernie obciążać.

Przeprowadź pierwsze koszenie, gdy trawa osiągnie wysokość 70-80 mm na początku okresu wegetacyjnego. W głównym okresie wegetacyjnym trawę koś przynajmniej raz w tygodniu.

- Koszenie rozpoczynaj w pobliżu gniazdka sieciowego i poruszaj się w kierunku od tego gniazda.(Rys .12).

• Prowadź przewód sieciowy zawsze za sobą. Po zawróceniu umieszczaj go po skoszonej stronie.
• Koś w miarę możliwości po prostych pasach. Aby nie pozostawić nieskoszonych luk na trawniku zwrócić uwagę, aby pasy zawsze na siebie zachodziły na szerokości paru centymetrów.
• Wysokość koszenia ustaw tak, aby urządzenie nie zostało przeciążone. W przeciwnym razie może dojść do uszkodzenia silnika.
• Na pochyłościach pracuj zawsze poprzecznie do stoku.
• Wyczyść kosiarkę po każdym użyciu.

7. Konserwacja, wymiana noża, przechowywanie i zamawianie części zamiennych

Przed wykonaniem prac konserwacyjnych i czyszczeniem bądź przechowywaniem wyłącz urządzenie,

wyciągnij wtyczkę sieciową i poczekaj, aż nóż zatrzyma się.

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

Nie spryskuj kosiarki do trawy wodą. Nie myj kosiarki wężem z wodą, ani myjką ciśnieniową!

7.1 Czyszczenie i konserwacja

• Utrzymuj urządzenie w czystości. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj żadnych środków do czyszczenia, ani rozpuszczalników.
• Przed każdym użyciem sprawdź kosiarkę pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów.
• Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa i kosza zbierającego pod kątem

uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.

• Jeśli nóż mocno uderzy w obcy przedmiot, zatrzymaj kosiarkę i udaj się z nią do serwisu.
• Po każdym koszeniu sprawdzaj kosiarkę i usuwaj wszystkie resztki roślinne z jej kółek, otworów i spod obudowy (komory noża). Stosuj do tego kawałek drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
• Często sprawdzaj nóż, by uzyskać optymalne cięcie. Nóż powinien być zawsze ostry i dobrze wyważony.

7.2 Wymiana noża

W trakcie manipulowania nożem (montażu, ostrzenia, czyszczenia, itd.) noś zawsze rękawice

ochronne.

Nóż jest zrobiony ze stali hartowanej. Jeżeli nóż jest tępy, możesz go naostrzyć w punkcie serwisowym. Aby uzyskać dobre wyniki koszenia należy ostrzyć nóż co około 25 roboczogodzin. Jeżeli zużyciu uległo więcej niż 1/3 jego szerokości, wymień nóż na nowy.

Przed rozpoczęciem pracy zawsze upewnij się, że noż nie tylko jest ostry, ale także dobrze wyważony. W tym celu nałów go środkowym otworem na metalowy pręt; noż powinien pozostać w pozycji poziomej. Jeżeli tak nie jest - zrównoważ go „usuwając” trochę metalu ze strony, która jest niżej.

Jeżeli nóż jest uszkodzony lub nie można go wyważyć - wymień na nowy.

Wymiana noża:

1. Upewnij się że masz wyciągnięty przewód sieciowy.
2. Obróć urządzenie do góry nogami.
3. Przytrzymaj nóż (w rękawicach ochronnych) i odkręć śrubę (Rys. 13, poz. B) noża w kierunku odwrotnym do ruchu wskazówek zegara za pomocą odpowiedniego klucza płaskiego (Rys. 13, poz. A)
4. Zamocuj nowy nóż (Rys.13, poz. C) na piaście znajdującej się na osi w kolejności odwrotnej (zachowując kolejność zakładania elementów jak na Rys. 13). Zwróć uwagę, by nóż był ustawiony w prawidłowej pozycji (łopatki noża muszą być wygięte do góry, wszystkie otwory muszą pasować do kołków) i aby śruba (Rys. 13 poz. B) była dobrze dokręcona. Śruba musi być dokręcona momentem około 25-30 Nm.

Zaleca się wymianę noża na oryginalny, wykonany ze stali hartowanej o długości 32 cm.

Nr katalogowy noża u producenta: JVX 1200-15.

7.3 Przechowywanie

1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.
2. Odkręć nakrętki motylkowe i złóż uchwyt górny, aby urządzenie zajmowało mniej miejsca. Przewody nie mogą być zakleszczone.
3. Przechowywanie kosiarki pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane; może się pod nią zbierać wilgoć, która będzie powodować rdzewienie części metalowych kosiarki.

7.4 Przygotowanie do transportu

Przed transportowaniem urządzenia:

1. Oczyć kosiarkę z brudu i resztek trawy.
2. Zdejmij kosz z kosiarki.
3. Poluzuj nakrętki motylkowe i złoż górny uchwyt do dołu. Zwróć uwagę na przewód by się nie popłątał i nie pozaginał.
4. By uniknąć zarysowania kosiarki włóż kawałek kartonu pomiędzy uchwyty a silnik.
5. Włóż kosiarkę do oryginalnego bądź zastępczego kartonu.

7.5 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane kosiarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić kosiarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Najpopularniejsze usterki

Problem	Możliwe przyczyny	Usuwanie
Silnik nie włącza się	brak napięcia	sprawdź zasilanie
	uszkodzenie włącznika lub silnika	usuń uszkodzenie w punkcie serwisowym
	uszkodzenie przewodu zasilającego	wymień przedłużacz
	blokada noża	odblokuń noż przy pomocy odpowiednich narzędzi albo skontaktuj się z centrum serwisowym
	rozpoczynanie koszenia w zbyt wysokiej trawie	załączaj silnik przed wjechaniem w trawę
Nietypowe dźwięki i odgłosy	możliwość obluzowania się elementu kosiarki	dokręć luźne części
Wibracje i wstrząsy	luźny noż	dokręć noż
	luźna pokrywa silnika	dokręć pokrywę, sprawdź noż
	uszkodzenie noża	wymień noż
	noż źle wyważony	wyważ lub wymień noż
Złe koszenie	tępy noż	naostrz noż
	za mała wysokość cięcia	skoryguj wysokość cięcia
Kosiarka nie zbiera trawy	zabrudzone otwory poszycia w kosza	oczyść otwory
	trawa wilgotna	koś gdy trawa nie jest wilgotna
	trawa zbyt wysoka	koś dwukrotnie, pierwszy przejazd na max. wysokości koszenia.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione,

powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik kosiarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję kosiarki, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie przedmiotu,
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
• uszkodzenie wzroku i twarzy przez odpryskujące elementy,
• pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania kosiarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

12. RYSUNEK ZŁOŻENIOWY NR 1

Dział części zamiennych:

Tel.: [phone]

[e-mail]
