Typ produktu	Piwnica na wino
Marka	Berg
Model	BRGSW40L
Pojemność	40 butelek
Wymiary (wys. x szer. x gł.)	82 cm x 59,5 cm x 59,5 cm
Waga	35 kg
Zasilanie	220-240 V, 50 Hz
Klasa energetyczna	F
Temperatura otoczenia	5°C – 35°C
Zakres temperatury	5°C – 20°C (regulowany)
Czynnik chłodniczy	R600a
Poziom hałasu	42 dB
Oświetlenie	Wewnętrzne LED
Regulacja temperatury	Elektroniczna, wyświetlacz cyfrowy
Drzwi	Odwracalne
System chłodzenia	Kompresorowy, termoelektryczny
Półki	5 regulowanych półek drewnianych
Filtr węglowy	Tak, wymienny
Części zamienne	Półki, filtr, uszczelka drzwi, termostat

Często zadawane pytania - BRGSW40L Berg

Jak ustawić temperaturę w mojej piwnicy na wino Berg BRGSW40L?

Temperaturę reguluje się za pomocą panelu sterowania. Naciśnij przycisk SET, a następnie przyciski +/-, aby ustawić żądaną wartość (zakres 5-20°C).

Ile butelek mieści model BRGSW40L?

Model BRGSW40L ma pojemność 40 butelek standardowego rozmiaru (0,75 l).

Jak odszronić piwnicę na wino Berg?

Urządzenie wymaga ręcznego odszraniania. Wyłącz je, usuń produkty, pozostaw drzwi otwarte do całkowitego rozmrożenia. Nie używaj ostrych narzędzi.

Czy mogę zamontować drzwi po drugiej stronie?

Tak, drzwi są odwracalne. Instrukcja montażu znajduje się w rozdziale Zmiana kierunku otwierania drzwi.

Dlaczego w mojej piwnicy na wino zbiera się woda?

Zazwyczaj jest to spowodowane zatkanym odpływem lub zbyt częstym otwieraniem drzwi. Wyczyść otwór odpływowy i sprawdź uszczelkę drzwi.

Jakie oświetlenie ma model BRGSW40L?

Urządzenie wyposażone jest w oświetlenie LED, które włącza się po otwarciu drzwi.

Czy piwnica na wino Berg jest głośna?

Poziom hałasu wynosi 42 dB, co jest porównywalne z cichą rozmową. Jeśli słyszysz głośniejsze dźwięki, sprawdź poziomowanie.

Jak często wymieniać filtr węglowy?

Filtr węglowy należy wymieniać co 6-12 miesięcy w zależności od intensywności użytkowania.

Jaka jest klasa energetyczna tego modelu?

Model BRGSW40L posiada klasę energetyczną F. Zużycie energii wynosi około 200 kWh/rok.

Gdzie znajdę numer seryjny urządzenia?

Numer seryjny znajduje się na tabliczce znamionowej wewnątrz urządzenia, po prawej stronie.

INSTRUKCJA OBSŁUGI BRGSW40L Berg

INSTRUKCJA UŻYTKOWANIA I KONSERWACJI

BERG®

Urządzenie to jest przeznaczone wyłącznie do przechowywania wina.

SPIS TREŚCI

Budowa 3

Instrukcje dotyczące bezpieczeństwa...... 4

Montaż winiarki 4

Ustawienie temperatury 6

Załadunek i przechowywanie butelek wina ...... 7

Montaż uchwytu 8

Wymiana drewnianych półek 8

Konserwacja 9

Rozwiązywanie problemów 10

Gwarancja 12

WPROWADZENIE

Instrukcja ta jest uniwersalną wersją instrukcji dla różnych modeli winiarek produkowanych dla marki BERG. Wygląd urządzenia, które Państwo Państwa kupili może się nieznacznie różnić od tego prezentowanego w instrukcji, ale nie będzie to miało wpływu na właściwe działanie urządzenia.

Należy dokładnie i ze zrozumieniem zapoznać się z rozdziałami dotyczącymi wybranego przez Państwa modelu, a także zatrzymać niniejszą instrukcję co ułatwi w późniejszym czasie użytkowanie produktu.

1. Budowa

14 13 12 11 10 9 8 7 6 5 1 2 3 4

(1) Górna zaślepka zawiasu
(3) Rama drzwi
(5) Dolny zawias
(7) Wylot gorącego powietrza
(9) Pulpit sterujący dolny
(11) Półka drewniana
(13) Pulpit sterujący górny

(2) Uszczelka w drzwiach
(4) Uchwyt w drzwiach
(6) Nóżka regulowana
(8) Wlot powietrza
(10) Wylot zimnego powietrza
(12) Zaślepka czujnika
(14) Obudowa

2. Instrukcje dotyczące bezpieczeństwa

Podstawowe środki ostrożności podczas użytkowania:

(1) Winiarkę używać tylko i wyłącznie do przeznaczonego celu, opisanego w tej instrukcji.
(2) Nigdy nie należy wyłączać winiarki ciągnąc za przewód, należy chwycić mocno wtyczkę i wtyczkę wyjąć prosto z gniazdka.
(3) Należy natychmiast wymienić na nowy przewód w przypadku wykrycia jego uszkodzenia lub otarcia. Nie wolno używać rozszczepionego przewodu lub wskazującego wyraźne ślady zużycia na jego długości lub jednym z jego końców.
(4) Urządzenie to nie jest przeznaczone do obsługi przez osoby (włączając dzieci) z ograniczeniami motorycznymi i psychicznymi lub brakiem doświadczenia i wiedzy, chyba, że są oni nadzorowani lub poinstruowani w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
(5) Należy dopilnować, aby dzieci nie bawiły się urządzeniem. Nie należy pozwalać dzieciom na wchodzenie, siadanie lub stanie na urządzeniu, jak i nie wieszanie się za półki. Może to uszkodzić winiarkę lub doprowadzić do obrażeń dziecka w przypadku upadku.
(6) Nie wolno używać przedłużacza do podłączenia urządzenia. Nie wolno użytkować winiarkę jeżeli przewód zasilający lub wtyczka są uszkodzone lub jeśli nie działają prawidłowo. Uszkodzony przewód zasilający musi być bezwzględnie wymieniony przez producenta lub centrum serwisowe lub podobnie wykwalifikowanego specjalistę aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.
(7) Nie wolno umieszczać innych urządzeń wewnątrz winiarki.

3. Instalacja winiarki:

(1) Gdy otrzymacie Państwo winiarkę od przewoźnika lub dostawcy, należy upewnić się, przed odpakowywaniem, że nie ma żadnych uszkodzeń zewnętrznych ( pochodzących od uderzeń, deformacji itp.)

(2) Należy otworzyć drzwi i sprawdzić wewnętrzne elementy i wyposażenie czy jest kompletne (półki, instrukcja, pulpity sterujące itp.) Należy włożyć lub zainstalować z powrotem półki, jeżeli półki lub wsporniki półek wypadły podczas transportu.
(3) Po sprawdzeniu stanu urządzenia należy je przenieść do miejsca docelowego, które powinno być przygotowane jak następuje:

A - należy pozostawić przynajmniej 2 cm pomiędzy tylną ścianką winiarki, a ścianą kuchni. B - następnie wypoziomuj winiarkę używając regulowanych nóżek.

(4) Miejsce montażu powinno znajdować się z dala od źródeł ciepła i obszarów o wysokiej wilgotności (pralnia, łazienka itp.)
(5) Nie wolno przechylac bardziej niż 45 stopni winiarkę, podczas przenoszenia. Należy zapewnić przynajmniej 10 minutową przerwę pomiędzy transportem i uruchomieniem winiarki.
(6) Należy upewnić się, że jest swobodna wentylacja pod blatem, jeżeli winiarka ma być tam zamontowana, inaczej zmniejszone będą efekty jej działania.
(7) Należy sprawdzić stan wtyczki i przewodu zasilającego przed podłączeniem do zasilania, następnie upewnić się, że zasilanie jest 220 - 240V/50Hz.
(8) Winiarka BRGSW40L ma możliwość przełożenia drzwi (prawa/lewa). Dodatkowe zawiasy i śruby montażowe znajdują się w zestawie montażowym.

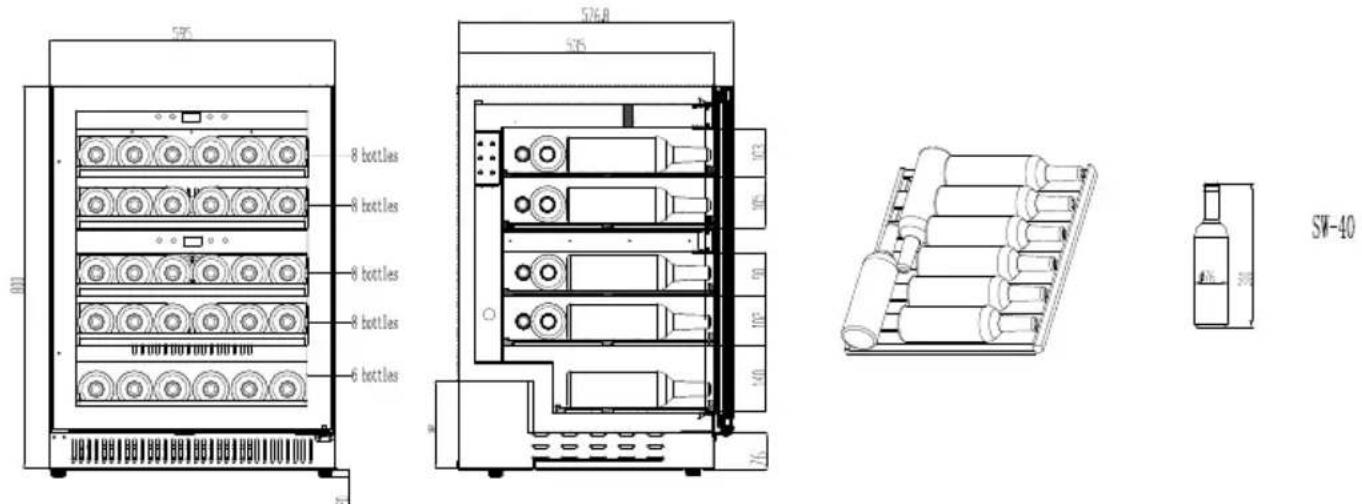

Rysunek techniczny winiarki podblatowej BRGSW40L.

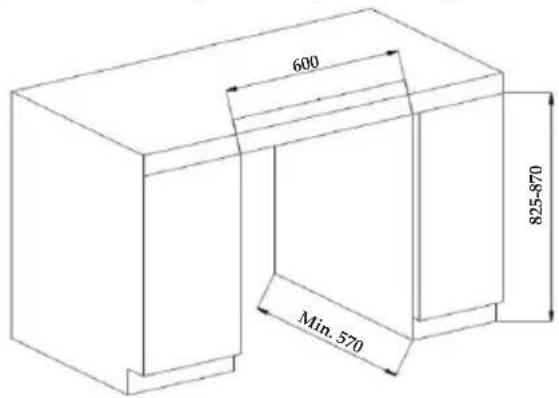

Rysunek montażowy winiarki podblatowej BRGSW40L.

600 Min. 570 825-870

Rysunek techniczny winiarki wolnostojącej BRGSW66L.

4. Ustawienie temperatury

4.1 Ustawianie temperatury winiarki dwustrefowej

4.1.1 Urządzenie może być użytkowane w temperaturze pokojowej od 0 do 38 st. C

4.1.2 Zakres temperatury do ustawienia w winiarce jest od 5 do 20 st. C. Użytkownik może ustawiać temperaturę zgodnie z potrzebami. Zarówno winiarka, jak i wskaźnik będą włączone do czasu osiągnięcia ustawionej temperatury.

4.1.3 W przypadku potrzeby zmiany z °C na °F należy przycisnąć i przytrzymać przez 5 sekund

przyciski jednocześnie:

4.1.4 Temperatura wyższej strefy musi być ustawiona niżej niż temperatura dolnej strefy lub na tym samym poziomie co strefa dolna. Nie można ustawiać temperatury wyższej niż temperatura w dolnej strefie winiarki.

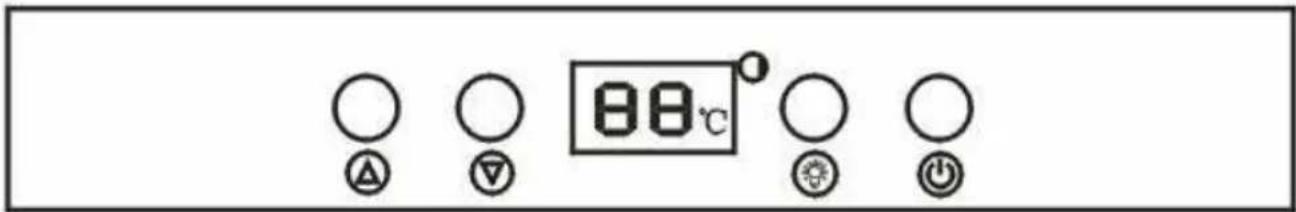

4.1.5 Panel sterujący dla winiarki jednostrefowej

włączenie/wyłączenie całego systemu

włączenie/wyłączenie oświetlenia wewnętrznego winiarki

zwiększanie temperatury

zmniejszanie temperatury

4.1.6 Panel sterujący dla winiarki 2-strefowej

Dolny panel sterujący

włączenie/wyłączenie całego systemu

włączenie/wyłączenie oświetlenia wewnętrznego winiarki

zwiększanie temperatury

zmniejszanie temperatury

Górny panel sterujący

włączenie/wyłączenie całego systemu

włączenie/wyłączenie oświetlenia wewnętrznego winiarki

zwiększanie temperatury

zmniejszanie temperatury

5. Załadunek i przechowywanie butelek wina

5.1. Metoda załadunku butelek

A. Pojemność półki przesuwanej: 5, 9 lub 11 butelek na 1 półkę
B. Pojemność dolnej nieruchomoj półki: 8 lub 12 butelek na półkę
C. Należy zachować przynajmniej 20 mm odstępu pomiędzy butelkami i tylną ścianką
D. Winiarka jest przystosowana do butelek o średnicy 78 mm i wysokości 300 mm, butelek o innych wymiarach załaduje się mniej.

5.2. Aby zapewnić bezpieczeństwo butelkom i półkom należy zadbać o:

A. Należy ułożyć butelko równo na półkach, tak aby ich waga nie była skoncentrowana w jednym miejscu; upewnić się, że butelki nie dotykają tylnej ścianki.
B. Należy upewnić się, że butelki nie są zgrupowane wszystkie w górnej lub dolnej części winiarki.
C. Należy postępować zgodnie ze wskazówkami przedstawionymi w rozdziale 5.1, stosownie do rodzaju półek, w które jest wyposażona winiarka i nigdy nie należy układać butelek na stosie na półce ruchomej.

5.3. Wilgotność w środku winiarki: 50-80%

6. Montaż uchwytu

Należy zamontować uchwyt do drzwi zgodnie z następującymi krokami:

1. Wyjąć uszczelkę z drzwi winiarki w miejscu montażu uchwytu.
2. Wyciągnąć z załączonego woreczka z instrukcją śruby i wsunąć w otwory w drzwiach.
3. Wkręcić śruby w uchwyt za pomocą śrubokrętu.
4. Wcisnąć uszczelkę z powrotem w jej miejsce w drzwiach.

7. Wymiana drewnianych półek

Gdy tylko półka drewniana ma być wymieniona, należy najpierw sprawdzić jakiego rodzaju prowadnice z dwóch poniżej pokazanych rodzajów są wykorzystane w Państwa winiarce.

Jeżeli prowadnica jest typu A, wystarczy zdjęć półkę z prowadnicy i wymienić na nową. Należy się tylko upewnić, że w otwór w nowej drewnianej półce wszedł w hak prowadnicy.

Jeżeli prowadnica jest typu B, należy wymianę przeprowadzić według poniższych kroków:

1) odkręcić półkę od prowadnicy
2) zdjąć półkę z prowadnicy i wymienić na nową
3) przykręcić nową półkę do prowadnicy od dołu.

8. Konserwacja

W celu zapewnienia najlepszego działania i długotrwałej pracy winiarki należy wykonać następujące czynności konserwacyjne jak następuje:

- upewnić się, że przewód zasilający jest odłączony od sieci przed rozpoczęciem czyszczenia tyłu winiarki lub jego przesuwania.

- należy wyczyścić dokładnie wnętrze winiarki raz w roku, po wyłączenie zasilania i opróżnieniu jej, używając wody z delikatnym środkiem myjącym, a następnie ostrożnie ją wytrzeć.

- aby zapewnić winiarce długotrwałe działanie powinno się regularnie ją sprawdzać i informować sprzedawcę natychmiast po wykryciu jakichkolwiek usterek czy nieprawidłowości.

9. Ochrona Środowiska

WAŻNA UWAGA:

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając prawidłowe złomowanie przyczyniają się Państwo do zapobieżenia potencjalnie negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, które w przeciwnym razie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tego typu odpadami.

Symbol na produkcie lub na dołączonych do niego dokumentach produktu, przekreślonego śmietnik na kołach wskazuje, że niniejszy produkt nie może być traktowany jako odpad komunalny. Zamiast tego powinien zostać przekazany do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.

Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów. W celu uzyskania bardziej szczegółowych informacji na temat utylizacji, złomowania i recyklingu tego produktu, należy skontaktować się z lokalnymi władzami, dostawcą usług utylizacji odpadów z gospodarstw domowych lub sprzedawcą, u którego

zakupiono produkt.

NUMER REJESTROWY:

na podstawie Art. 12. 1.

USTAWY

z dnia 11 września 2015 r.

o zużytym sprzęcie elektrycznym i elektronicznym

Dz.U. 2015 poz. 1688

* GIOŚ EZ0001618 *

9. Rozwiązywanie problemów

Problem	Sugestia
Nie działa	Sprawdzić czy wtyczka jest podłączona
	Sprawdzić bezpiecznik
	Sprawdzić czy jest zasilanie w domu
Nie chłodzi	Źródło ciepła za blisko winiarki
	Słaba wentylacja
	Niewłaściwie zamknięte drzwi lub otwarte za długo
	Deformacja lub uszkodzenie uszczelki w drzwiach
	Za dużo butelek załadowanych na tej samej półce
	Zablokowany wlot lub wylot powietrza
	Problem z ustawieniami sterownika
	Zbyt mała przestrzeń wentylacji po lewej i prawej stronie
Hałas	Winiarka niewypoziomowana
	Winiarka dotyka ścianki mebla
	Poluzowane lub zdemontowane części winiarki

W przypadku występowania problemów po sprawdzeniu powyższej listy, należy skontaktować się ze sprzedawcą lub centrum serwisowym: www.berg-agd.pl.

Uwaga: objawy normalnej pracy winiarki w następujących okolicznościach:

A) Sprężarka nie uruchamia się:

Sprężarka nie uruchomi się jeżeli temperatura otoczenia jest niższa niż ustawiona temperatura w winiarce, ale urządzenie pracuje nadal używając grzałki, dopóty, dopóki nie osiągnie ustawionej temperatury.

B) Sprężarka uruchamia się ponownie

Sprężarka zatrzyma się, gdy system chłodzący w winiarce wykryje osiągnięcie nastawionej temperatury i uruchomi się ponownie, aż do czasu osiągnięcia ponownego żądanej temperatury. System zapewnia przynajmniej 5 minut przerwy przed ponownym uruchomieniem.

C) Rosa na powierzchni winiarki:

Na powierzchnia winiarki, zwłaszcza na szklanych drzwiach może się pojawić odrobinę szronu, jeżeli winiarka znajduje się w wilgotnym miejscu. Jest to spowodowane wilgocią w powietrzu, które styka się z winiarką. Należy wytrzeć do sucha winiarkę suchą ściereczką.

D) Występowanie szumu czynnika chłodzącego:

(1) przy starcie lub zatrzymaniu pracy sprężarki
(2) przy przepływaniu czynnika chłodzącego przez system chłodzący
(3) przy odparowywaniu chłodziwa w parowniku

E) Tworzenie się skroplin w środku winiarki

W środowisku o wysokim stopniu wilgotności lub przy długim lub częstym otwieraniu drzwi winiarki, może następować skraplanie się we wnętrzu winiarki. Należy wtedy wytrzeć wnętrze winiarki do sucha i zamknąć drzwi winiarki na dłuższy czas.

F) Funkcja ogrzewania w dolnej strefie:

Funkcja ogrzewania dolnej strefy włączy się automatycznie w następującym przypadku:

1) gdy temperatura ustawiona jest wyższa niż temperatura otoczenia.
2) gdy temperatura wewnątrz dolnej strefy jest niższa niż temperatura ustawiona

G) Kontrolka świetlna

Gdy temperatura wewnątrz winiarki jest poza ustawioną temperaturą, to zarówno dolna, jak i górna kontrolka świetlna będą się palić. Jak tylko temperatura wewnętrzna osiągnie pożadaną temperaturę, to świątełka automatycznie się wyłączą.

Uwaga:

Czynnik chłodzący i materiał izolujący są łatwopalne. Proszę o zwrócenie na to uwagi podczas montażu, konserwacji i przewożenia. W celu pozbycia się odpadów należy skontaktować się ze specjalną firmą utylizacyjną, nie wolno wyrzuć bezpośrednio do śmieci!

WARUNKI GWARANCJI

1. BERG Sp. z o.o., jako Gwarant, udziela gwarancji na sprawne działanie urządzenia.
2. Warunkiem uznania gwarancji jest okazanie przez Użytkownika oryginalnego dowodu zakupu oraz podbitą przez sprzedawcę kartę gwarancyjną.
3. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.

4. Stwierdzone w okresie gwarancji wady fabryczne sprzętu, zostaną bezpłatnie usunięte w terminie:

5. 30 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez Użytkownika towaru;

6. 30 dni roboczych od daty zgłoszenia reklamacji, gdy uszkodzenie zostało zgłoszone przez formularz reklamacyjny dostępny na www.berg-agd.pl,
7. 30 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano zakupu lub w przypadku, gdy naprawa wymaga importu części zamiennych.
8. Okres gwarancji dla Użytkownika wynosi 24 miesiące od daty sprzedaży.
9. Użytkownikowi w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w przypadku niemożności dokonania naprawy. Decyzję taką podejmuje Dział Serwisu i Reklamacji BERG Sp. z o.o. Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu.
10. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w przypadku stwierdzenia jakichkolwiek uszkodzeń mechanicznych lub chemicznych świadczących o nieprawidłowym użytkowaniu bądź konserwacji urządzenia.
11. Gwarancja nie obejmuje :
12. uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi odpowiedzialny jest użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji oraz regulacji urządzeń,
13. usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a także uszkodzeń powstałych przez dostanie się zanieczyszczeń lub ciał obcych do środka urządzenia,
14. uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku działania sił zewnętrznych (skoki napięcia, wyładowania atmosferyczne, uszkodzenia mechaniczne w transporcie).
15. Nabywca traci prawa gwarancyjne w przypadku:
16. samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nie upoważnione,
17. niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.
18. Sprzęt przeznaczony jest do użytkowania w warunkach indywidualnego gospodarstwa domowego. Na sprzęt zakupiony na fakturę Gwarant udziela gwarancji 12 miesięcy, z wyłączeniem użytkowania o charakterze przemysłowym lub profesjonalnym w ramach prowadzonej działalności gospodarczej.
19. W okresie gwarancji nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz z wypełnieniem. W szczególnych przypadkach konieczne jest odesłanie sprzętu do producenta.
    Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego zapakowania sprzętu na czas transportu Gwarant nie ponosi odpowiedzialności, a ryzyko uszkodzenia ponosi Klient.
20. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego, w szczególności, gdy nie wystąpiła wada sprzętu lub zaistniały okoliczności wyłączające odpowiedzialność Gwaranta, Gwarant odmawia dokonania naprawy/wymiany sprzętu w ramach udzielonej Gwarancji, przedstawiając jednocześnie Nabywcy uzasadnienie zajętego stanowiska. W takiej sytuacji użytkownikowi służy prawo do dokonania naprawy za odpłatnością stosowną do wykonywanych czynności.
21. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z rękojmi.
22. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej, zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego.

KARTA GWARANCYJNA

(ważna z dowodem sprzedaży)

Nazwa sprzętu	Kod fabryczny	Data sprzedaży

Sprzedawca	Pieczęć sklepu

Nr	Opis działania serwisowego	Data i podpis serwisanta

Procedura składania reklamacji

Dokładamy wszelkich starań, aby nasze produkty były niezawodne i długotrwałe. Dbamy również o to, by w przypadku zgłoszenia reklamacji, proces jej obsługi przebiegał w możliwe najkrótszym terminie oraz spełniał wszelkie Państwa oczekiwania. W przypadku reklamacji, prosimy o wypełnienie formularza zgłoszenia reklamacyjnego znajdującego się na stronie www.berg-agd.pl.

Przed przystąpieniem do wypełniania formularza prosimy o przygotowanie następujących informacji:

' nazwa lub symbol produktu;
numer faktury (lub paragonu)*;
dane kontaktowe sprzedawcy;
' dane kontaktowe reklamującego;
‘ zdjęcia reklamowanego produktu.

* W każdym przypadku podstawą do zgłoszenia reklamacji jest kopia lub skan dowodu zakupu przesłany drogą mailową wraz z formularzem zgłoszenia reklamacyjnego.

BERG SP. ZO.O.

ul. Krakowska 61 b

71-017 Szczecin

tel. [phone]

fax.[phone]

www.berg-agd.pl

www.tres.net.pl

[e-mail]
