Typ produktu	Głośnik podstawkowy
Konstrukcja	2-drożna, bass-reflex z tunelem
Wysokość	300 mm / 11.8 cala
Szerokość	180 mm / 7.1 cala
Głębokość	250 mm / 9.8 cala
Waga netto	5.2 kg / 11.5 funta
Przetwornik niskotonowy	5.25 cala (133 mm) z membraną papierową
Przetwornik wysokotonowy	1 cal (25 mm) z kopułką jedwabną
Pasmo przenoszenia	55 Hz – 20 kHz (±3 dB)
Impedancja	8 Ω
Czułość	88 dB (2.83 V/1 m)
Moc znamionowa	60 W RMS
Moc maksymalna	120 W
Zalecana moc wzmacniacza	20 – 100 W na kanał
Złącza	Pojedyncze głośnikowe (złącza śrubowe)
Materiał obudowy	MDF o wysokiej gęstości, wykończenie winylem
Dostępne wykończenia	Czarny, biały, orzech
Zalecane ustawienie	Na stabilnej podstawce, z dala od ścian
Kontrolki/regulatory	Brak (pasywny)
Czyszczenie	Przecierać suchą, miękką szmatką; nie używać chemikaliów
Bezpieczeństwo	Nie wystawiać na wilgoć, chronić przed upadkiem
Części zamienne	Dostępne u autoryzowanych dealerów (przetworniki, osłony)

Często zadawane pytania - AZURE Taga Harmony

Jaki typ kabla głośnikowego jest zalecany do AZURE?

Zalecany jest kabel miedziany o przekroju co najmniej 2.5 mm², zakończony wtykami bananowymi lub gołym końcem.

Czy głośniki można ustawić na półce?

Tak, ale dla uzyskania optymalnego dźwięku zaleca się ustawienie na stabilnych podstawkach na wysokości ucha w pozycji siedzącej. Unikaj ustawiania bezpośrednio na nierównych powierzchniach.

Jaki jest minimalny odstęp od ściany?

Zalecamy pozostawienie co najmniej 20 cm za głośnikiem, aby uniknąć nadmiernego wzmocnienia basu spowodowanego odbiciami od ściany.

Czy mogę podłączyć głośniki do amplitunera 4-omowego?

Tak, ale należy uważać na impedancję. AZURE ma 8 Ω, więc podłączenie do wyjścia 4 Ω może zmniejszyć maksymalną głośność. Sprawdź specyfikację amplitunera.

Czy głośnik obsługuje bi-wiring?

Nie, AZURE ma pojedyncze złącza głośnikowe. Bi-wiring nie jest możliwe bez modyfikacji.

Jak czyścić maskownice?

Maskownice można delikatnie odkurzyć miękką szczotką i przetrzeć lekko wilgotną szmatką. Nie moczyć i nie używać detergentów.

Jaka jest gwarancja na głośnik?

Standardowa gwarancja wynosi 2 lata od daty zakupu. Zachowaj paragon i zarejestruj produkt na stronie Taga Harmony, aby przedłużyć gwarancję o 1 rok.

Czy mogę używać głośników w systemie kina domowego?

Tak, AZURE świetnie sprawdzają się jako głośniki przednie lub tylne w zestawie 5.1. Dla optymalnych efektów połącz z subwooferem.

Jakie jest zalecane ustawienie w systemie stereo?

Ustaw głośniki w trójkącie równobocznym z odległością 2-3 metry i lekko skręć je w stronę miejsca odsłuchowego (toe-in).

Co zrobić, jeśli zauważę zniekształcenia dźwięku?

Sprawdź połączenia, upewnij się, że wzmacniacz nie jest przeciążony (nie przekraczaj 100 W na kanał) i że głośniki nie są uszkodzone. W razie potrzeby skontaktuj się z serwisem.

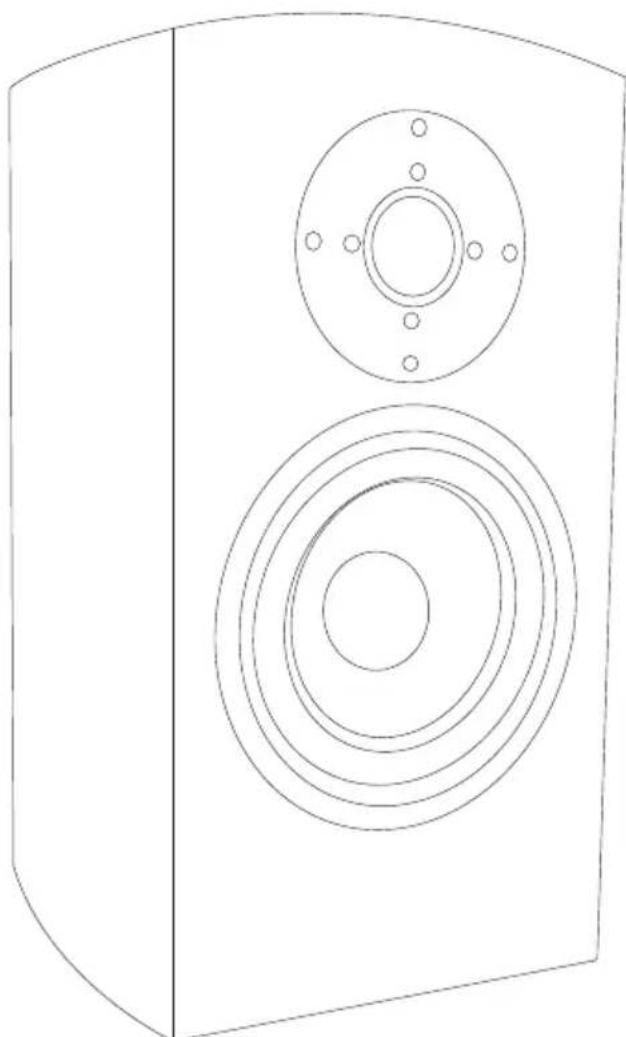

INSTRUKCJA OBSŁUGI AZURE Taga Harmony

Kolumny pasywne serii DIAMOND / PLATINUM SE / PLATINUM / PLATINUM SLIM / AZURE / AUDIO-VIDEO / inMOVE\*

*i inne nie uwzględnione w tytule.

Nasze kolumny głośnikowe dostarczają wspaniały dźwięk, oraz idealnie nadają się do zastosowań w systemach stereo oraz kina domowego dzięki szerokiej dyspersji, przestrzennemu, głębokiemu basowi i imponującej dynamice, dokładności, oraz ultra niskim zniekształceniom. Zaawansowane materiały, inżynieria “state-of-the-art”, oraz innowacyjny design stworzony przez międzynarodowy zespół konstruktorów sprawia, że TAGA Harmony jest jednym z liderów branży audio. Dzięki unikalnej technologii wykorzystanej przy produkcji kolumn, a także prawdziwej pasji inżynierów TAGA Harmony ustanawia standard doskonałości brzmienia w przystępnej cenie.

Niezależnie czy cieszysz się ulubioną muzyką czy filmem, głośniki TAGA Harmony zapewniają dźwięk klasy high-end o ponadprzeciętnej czystości, przestrzenności, oraz dynamicznym, niskim basie przy każdym poziomie głośności.

DBANIE O OBUDOWE

Poświęciliśmy wiele uwagi i pracy do budowy konstrukcji i wykończenia. Co jakiś czas użyj miękkiej, suchej ściereczki, aby usunąć kurz lub odciski palców. Nie używaj silnych środków chemicznych, papierowych ręczników i innych szorstkich materiałów, które mogą uszkodzić wykończenie.

WAŻNE UWAGI

Prosimy zapoznać się dokładnie z niniejszą instrukcją i zachować ją na przyszłość.

• Jeżeli wyraźnie nie określono inaczej w specyfikacji produktu (dostępnej na stronie www.tagaharmony.com lub www.polpak.com.pl) ta kolumna jest przeznaczona wyłącznie do użytku w pomieszczeniach.
• Prosimy nie demontować żadnych części kolumny, może to spowodować utratę ochrony gwarancyjnej - wszelkie naprawy powinien przeprowadzać wykwalifikowany serwis TAGA Harmony.
• Podczas podłączania kolumn upewnij się, że wzmacniacz (amplituner) jest wyłączony.
• Upewnij się, że wszystkie połączenia są zgodne z niniejszą instrukcją i instrukcją wzmacniacza (amplitunera).
• Upewnij się, że wzmacniacz (amplituner) posiada odpowiednią moc wyjściową, oraz impedancję zgodną z kolumnami. Użycie niedopasowanego wzmacniacza (amplitunera) może uszkodzić kolumny i/lub wzmacniacz (amplituner), oraz może to spowodować utratę ochrony gwarancyjnej. Kolumny mogą być uszkodzone przez zbyt mocny wzmacniacz (amplituner) [za duża moc wyjściowa] jak również przez zbyt słaby [zniekształcenia dźwięku].
• Nie używaj wysokich poziomów głośności przez długi czas – może to spowodować utratę ochrony gwarancyjnej.
• Włączając i wyłączając wzmacniacz (amplituner), zmniejsz poziom głośności, aby uniknąć dużej mocy przenoszonej od razu na głośniki.
• Unikaj ustawiania kolumn zbyt blisko tradycyjnego TV - głośniki nie są magnetycznie ekranowane.
• Ustaw kolumny w dobrze wentylowanym i suchym miejscu, nie narażaj ich na działanie promieni słonecznych i źródeł ciepła.
• Ustaw kolumny na stabilnej, twardej powierzchni.
• Upewnij się, że nie doprowadzisz do zwarcia pomiędzy terminalami + i -: może to uszkodzić kolumny i/lub wzmacniacz (amplituner), może to spowodować utratę ochrony gwarancyjnej.
• Jeśli nie używasz kolumn, chroń je poprzez założenie ochronnych maskownic (jeśli zostały dostarczone).
• Z powodów bezpieczeństwa, aby uniknąć przewrócenia się kolumn zalecamy przymocowanie ich do ściany lub innej stabilnej powierzchni.
  Uwaga! Elementy mocujące nie są dostarczane z kolumnami i powinny być zakupione oddzielnie.

SPECYFIKACJE

Pełne specyfikacje techniczne są dostępne na www.TagaHarmony.com oraz www.polpak.com.pl.

Spis treści

Rozpakowanie kolumn 3

Rozmieszczenie 6

Montaż naścienny kolumn Satelitarnych (S), Surround (S), Centralnych (C), LCR i LCRS 9

Montaż przewodów 9

Ostateczne

korekty

11

Rozpakowanie kolumn

OSTRZEŻENIE DOTYCZĄCE OPAKOWANIA

Opakowanie może zawierać elementy takie jak plastik, które należy trzymać z dala od małych dzieci.

Cienka folia lub małe elementy mogą przykleić się do nosa i ust lub zostać połknięte i uniemożliwić oddychanie.

Jeśli zauważysz jakieś uszkodzenie, które miało miejsce podczas transportu, skontaktuj się jak najszybciej ze sprzedawcą. Zachowaj karton do użytku w przyszłości.

W zależności od modelu, opakowanie (karton) może zawierać jedną lub kilka kolumn i być otwierane od spodu lub z boku.

Uwaga! Szczegółowe informacje o liczbie kolumn znajdziesz w informacjach umieszczonych na opakowaniu.

Kolumny podłogowe (F):

Większość kolumn podłogowych jest dostarczana z kolcami - w zależności od modelu i serii kolce mogą być pakowane razem z kolumnami lub oddzielnie.

W zależności od serii i modelu kolumny mogą być dostarczone z fabrycznymi podstawami lub nóżkami i dodatkowymi akcesoriami wymaganymi do ich instalacji.

Uwaga! Instrukcje montażu podstawek lub nóżek mogą być dostarczane oddzielnie - zazwyczaj znajdują się w opakowaniu podstaw lub nóżek.

Uwaga! Niektóre akcesoria mogą znajdować się w opakowaniu kolumn inne razem z podstawami lub nóżkami. Więcej informacji uzyskasz u sprzedawcy.

Rozpakowując kolumny możesz wybrać 2 opcje instalacji:

1) z podstawą lub nóżkami i kolcami lub 2) wyłącznie z kolcami.

Jeśli Twoje kolumny są dostarczane z podstawami lub nóżkami TAGA Harmony rekomenduje pierwszą opcję.

1. PODSTAWA / NÓŻKI z KOLCAMI [więcej informacji w oddzielnej instrukcji] Karton otwierany od spodu

Aby chronić kolumnę przed uszkodzeniem zamontuj podstawę / nóżki i kolce gdy kolumna jest wciąż w kartonie.

Rozpakowanie kolumn

Ustaw karton z kolumną „do góry nogami” na podłodze, otwórz go, zdejmij pokrowiec ochronny i zamocuj podstawę / nóżki i kolce.

Ostrożnie odwróć karton z kolumną. Kiedy kolumna jest bezpiecznie ustawiona na podłodze, zdejmij karton i wewnętrzne opakowanie - kolumna jest gotowa do ustawienia w pokoju.

Karton otwierany z boku [również zestawy kina domowego]

Wyjmij kolumnę z kartonu bez zdejmowania pokrowca ochronnego.

Położ kolumnę poziomo na stabilnej powierzchni nad podłogą. Zdejmij pokrowiec ochronny z dolnej części kolumny i zamontuj podstawę / nóżki i kolce.

Ostrożnie ustaw kolumnę na podłodze, zdejmij pokrowiec ochronny - kolumna jest gotowa do ustawienia w pokoju.

2. Wyłącznie KOLCE

Karton otwierany od spodu

Aby chronić kolumnę przed uszkodzeniem, zamocuj kolce gdy kolumna jest wciąż w kartonie. Ustaw karton z kolumną „do góry nogami” na podłodze, otwórz go i zdejmij pokrowiec ochronny. Przykręć kolce w odpowiednie otwory umieszczone w podstawie kolumny (ustaw kolumnę tak jak na rysunkach A1 lub A2).

Ostrożnie odwróć karton z kolumną. Kiedy kolumna jest bezpiecznie ustawiona na podłodze, zdejmij karton i wewnętrzne opakowanie - kolumna jest gotowa do ustawienia w pokoju.

A1

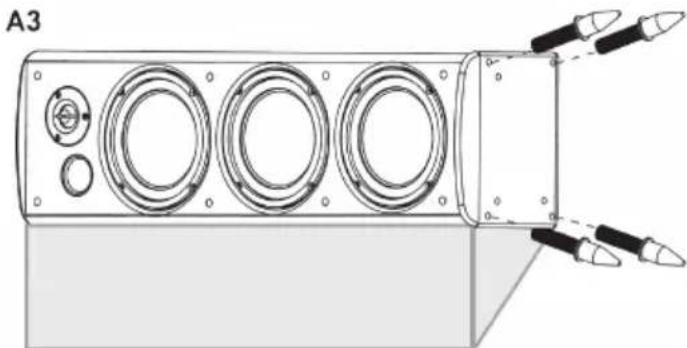

Karton otwierany z boku [również zestawy kina domowego]

Wyjmij kolumnę z kartonu. Położ kolumnę poziomo na stabilnej powierzchni nad podłogą.

Zdejmij pokrowiec ochronny z dolnej części kolumny.

Przykręć kolce w odpowiednie otwory umieszczone w podstawie kolumny (ustaw kolumnę tak jak na rysunku A3).

Ostrożnie ustaw kolumnę na podłodze, zdejmij pokrowiec ochronny - kolumna jest gotowa do ustawienia w pokoju.

Kolumny podłogowe - uwagi:

- Nigdy nie przesuwaj kolumn, może to uszkodzić kolce i/lub obudowę. Zawsze podnoś kolumnę jeśli chcesz ją przenieść w nowe miejsce.

- Kolumny mają wysoko umieszczony środek ciężkości przez co mogą być niestabilne i upaść podczas trzęsień ziemi, po uderzeniu lub przy niepoprawnym ustawieniu. Jeśli chcesz temu zapobiec przymocuj kolumny do powierzchni ściany, podłogi lub innej stabilnej powierzchni.

- Jeśli kolumna jest wyposażona w 2 pary otworów na kolce w poszczególnych rogach lepszą stabilność zapewni wkręcenie ich w zewnętrzne otwory.

- Niektóre kolumny mogą być dostarczane z dodatkowymi gumowymi podkładkami, które można zamontować zamiennie z kolcami.

- W zależności od serii i modelu, kolumny mogą być dostarczone z dodatkowymi akcesoriami (dekoracyjne pierścienie itp.).

Kolumny Podstawkowe (B), Satelitarne (S), Surround (S), LCR i LCRS, oraz zestawy kina domowego:

Ustaw karton na podłodze.

Otwórz i delikatnie wyjmij kolumnę / kolumny.

Instalacja opcjonalnych gumowych podkładek

Niektóre kolumny są dostarczane z samoprzylepnymi gumowymi podkładkami. Jeśli masz zamiar umieścić kolumny na półce, podstawach lub innych powierzchniach możesz ochronić powłokę zarówno kolumny jak i powierzchni poprzez przyklejenie gumowych podkładek na rogach podstawy kolumny.

Rozmieszczenie

STEREO: Podłogowe (F) / Podstawkowe (B) / Satelitarne (S) / LCR (lewy - prawy) / LCRS (lewy - prawy)

Przed decyzją o miejscu ustawienia kolumn głośnikowych, zastanów się nad najlepszą lokalizacją w pomieszczeniu, mając na uwadze poniższe reguły i podstawy zobrazowane na rysunku poniżej:

• Najlepsze rezultaty da umieszczenie kolumn w odległości 150 -250 cm od siebie. Ten dystans powinien wynosić ok 3/4 odległości od pozycji odsłuchowej do linii kolumn.
• Przetworniki wysokotonowe powinny znajdować się na poziomie uszu siedzącego słuchacza.
• Obrócenie kolumn nieco ku słuchaczowi zapewni więcej przestrzenności i realizmu sceny dźwiękowej.
• Umieszczenie kolumn blisko rogu pomieszczenia lub powierzchni ściany zwiększy ilość basu, ale może skutkować “dudniącym” lub “mulistym” dźwiękiem.
• Umieszczenie kolumn w głębi pomieszczenia będzie skutkowało zmniejszeniem basu, ale może ulepszyć artykułację i czystość.
• Umieść kolumny w odległości przynajmniej 60 cm od rogów pomieszczenia jak i innych powierzchni mogących powodować zniekształcenia dźwięku (np. wysokie meble).
• Niektóre kolumny mogą być oznaczone jako lewy i prawy kanał (zgodnie z informacją na naklejce z tyłu kolumny).
• Sugerujemy eksperymentowanie z rozmieszczeniem kolumn w celu uzyskania najlepszego poziomu basu przy zachowaniu efektu stereo w pomieszczeniu.
• Zajrzyj również do rozdziału "KINO DOMOWE" jeśli planujesz użyć kolumn w systemie kina domowego.

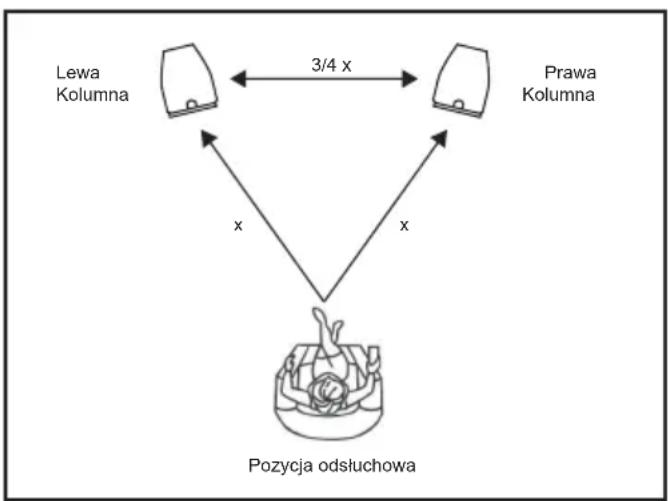

Poniższy rysunek obrazuje rozmieszczenie kolumn w systemie Stereo

Rozmieszczenie

KINO DOMOWE

Kanał PRZEDNI (FRONT): użyj głównych kolumn (Podłogowe (F) / Podstawkowe (B) / Satelitarne (S) / LCR (lewa - prawa) / LCRS (lewa - prawa)). Umieść jedną z kolumn po prawej a drugą po lewej stronie ekranu (TV lub projektora). Zajrzyj do rozdziału "STEREO" po więcej informacji na temat rozmieszczenia kolumn przednich.

Kanał CENTRALNY (CENTER): użyj kolumny centralnej (Centralna (C) / LCR (centralny) / LCRS (centralny)). Ustaw kolumnę poziomo na wysokości uszu siedzącego słuchacza. Jeśli posiadasz TV zamontowany na ścianie, umieść kolumnę nieco poniżej jego dolnej krawędzi. Jeśli TV stoi na stoliku, umieść kolumnę nad nim i pochyl ją w kierunku poziomu uszu siedzącego słuchacza (jeśli to możliwe).

Systemy 6.0/6.1 – umieść drugą centralną kolumnę (tylny kanał centralny) na przeciwnej ścianie względem pierwszej centralnej kolumny - na tej samej wysokości i pochyl ją w kierunku poziomu uszu siedzącego słuchacza (jeśli to możliwe).

Kolumny centralne mogą być umieszczone na półkach, podstawkach kolumnowych lub wisieć na ścianie.

Kanały SURROUND: użyj kolumn surround (Satelitarne (S) / Surround (S) / LCR (lewa - prawa) / LCRS (lewa - prawa)). Kolumny surround mogą zostać ustawione na półkach, stojakach kolumnowych lub wisieć na ścianach.

Umieść kolumny powyżej poziomu uszu siedzącego słuchacza, ale nie wyżej niż poziom uszu stojącego słuchacza.

Systemy 5.0/5.1/6.0/6.1 – umieść prawą i lewą kolumnę surround po prawej i lewej stronie pozycji odsłuchowej lub w rogach pomieszczenia za pozycją słuchacza.

Systemy 7.0/7.1 – umieść prawą i lewą kolumnę surround po prawej i lewej stronie pozycji odsłuchowej. Dwie dodatkowe kolumny surround powinny zostać umieszczone za pozycją odsłuchową. Powinny zostać rozmieszczone w równej odległości od pozycji odsłuchowej i w połowie odległości kolumn surround lewej i prawej. Wszystkie 4 kolumny surround powinny być zamontowane na tej samej wysokości.

Kanał BASS: użyj aktywnego subwoofera. Aktywne subwoofery TAGA Harmony dodają mocy i realizmu zarówno muzyce jak i ścieżkom dźwiękowym filmów. Skontaktuj się z dealerem TAGA Harmony, aby dowiedzieć się więcej na temat najlepszej opcji dla swojego systemu. Sprawdź instrukcję obsługi subwoofera w celu uzyskania informacji na temat jego rozmieszczenia w pokoju odsłuchowym.

Uwaga! Ostateczne ustawienie kolumn zależy od systemu kina domowego, akustyki pomieszczenia, przestrzeni, oraz Twoich indywidualnych preferencji.

Kolumny Satelitarne (S)

Kolumny TAGA Harmony oznaczone jako „kolumny satelitarne” mogą być używane w systemach Stereo (jako kanał lewy i prawy) lub w kinie domowym (jako kanał przedni lub surround).

Kolumny LCR / LCRS

Kolumny LCR i LCRS TAGA Harmony mogą być używane zarówno w systemach Stereo (jako kanał lewy i prawy) jak również w systemach kina domowego (jako kanał przedni, centralny lub surround).

Kolumny Dipolowe / Bipolowe Surround

Niektóre modele surround są konstrukcjami dipolowymi / bipolowymi z zestawem przetworników umieszczonych na przeciwległych ścianach obudowy. Ustawiając takie kolumny upewnij się, że strona z przetwornikami wysokotonowymi znajdującymi się na górze (nad przetwornikiami średnio-niskotonowymi) skierowana jest ku przedniej części pomieszczenia.

Rozmieszczenie

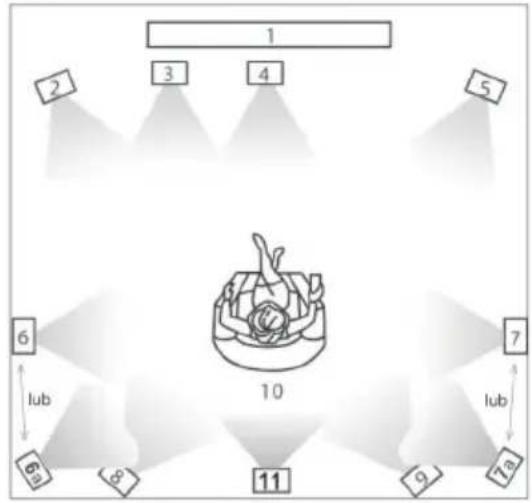

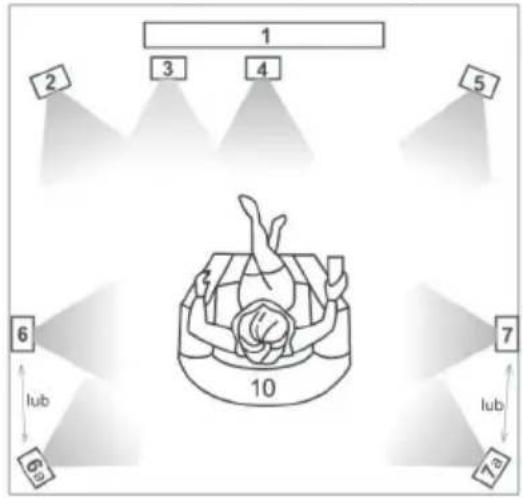

Poniższe rysunki obrazują rozmieszczenie kolumn w systemie Kina domowego

System 5.0 / 5.1 System 6.0 / 6.1 / 7.0 / 7.1

1. TV lub ekran projekcyjny
2. Kanał przedni lewy główna kolumna
3. Aktywny subwoofer
4. Kolumna centralna
5. Kanał przedni prawy główna kolumna

6. Lewa kolumna Surround
   6a. Lewa kolumna Surround (nie stosowana w systemie 7.0 / 7.1)

7. Prawa kolumna Surround
   7a. Prawa kolumna Surround (nie stosowana w systemie 7.0 / 7.1)

8. Tylna lewa kolumna Surround (tylko 7.0 / 7.1)
9. Tylna prawa kolumna Surround (tylko 7.0 / 7.1)
10. Pozycja odsłuchowa
11. Tylna kolumna centralna (tylko 6.0 / 6.1)

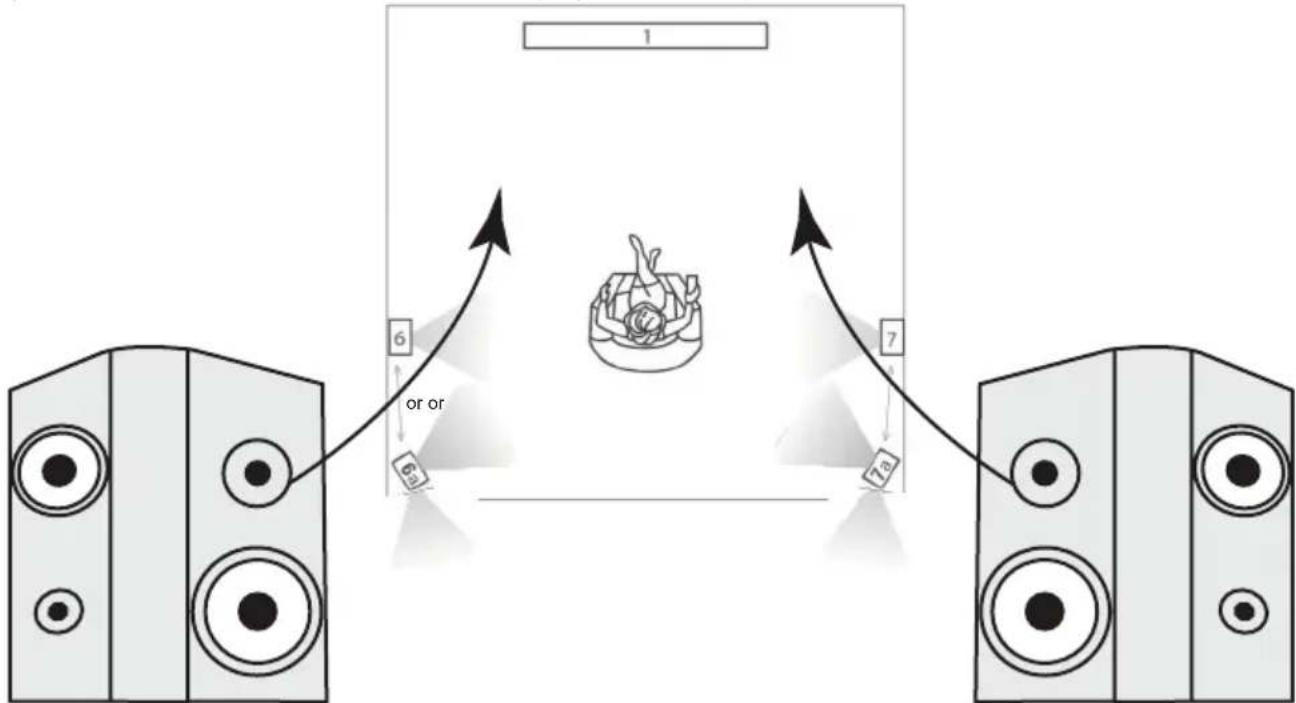

Sprawdź poniższy przykład umieszczenia kanałów dipolowych / bipolowych surround

Uwaga! Pamiętaj, aby skierować przetwornik wysokotonowy znajdujący się na górze kolumny (nad przetwornikiem średnio-niskotonowym) ku przedniej części pomieszczenia.

Uwaga! Więcej informacji o rozmieszczeniu i wielokanałowych instalacjach uzyskasz u sprzedawcy.

Montaż naścienny kolumn Satelitarnych (S), Surround (S), Centralnych (C), LCR i LCRS

Niektóre kolumny głośnikowe są wyposażone w uchwyty do montażu ściennego umieszczone na tylnym panelu. Mogą zostać zamontowane na ścianach lub innych pionowych powierzchniach.

Użytkownik jest odpowiedzialny za prawidłowy wybór i użycie elementów montażowych (niedostarczonych w zestawie) w celu bezpiecznej i prawidłowej instalacji naściennej.

Uwaga! Kolumny nie są przystosowane do montażu sufitowego!

• Aby zainstalować kolumnę, wybierz i przygotuj haki oraz śruby lub kołki rozporowe odpowiednie do rodzaju powierzchni montażowej i ciężaru kolumny – zapytaj sprzedawcę lub instalatora o poradę.
  Uwaga! Haki, śruby i kołki ścienne nie są dołączane do zestawu.
• Zamocuj elementy montażowe w miejscu w którym chcesz zamontować kolumnę.
• Dołącz kabel głośnikowy do terminali głośnikowych w kolumnie.
• Zawieś kolumnę na ścianie.

Uwaga! W instalacjach ściennych rekomendujemy zamontowanie opcjonalnych podkładek gumowych (jeśli były dostarczone z kolumnami) na tylnej ścieciance kolumny, aby chronić ściecianę i kolumnę jak również zapewnić dodatkowy odstęp pomiędzy nimi.

Montaż przewodów

Terminale głośnikowe obsługują nieizolowane przewody głośnikowe do 10 AWG (do 14 AWG w wybranych modelach - skonsultuj się z lokalnym sprzedawcą). Rekomendujemy pozostawienie około 150 cm dodatkowego kabla przy kolumnie w celu późniejszej regulacji ustawienia kolumny. W zależności od modelu kolumny terminale głośnikowe TAGA Harmony obsługują większość popularnych wtyków (bananowe, widełkowe, itp.).

Nie używaj spinek, gwoździ lub innych metalowych narzędzi do przytwierdzania kabli do powierzchni. Najlepszą jakość dźwięku zapewnisz utrzymując przewody z dala od przewodów elektrycznych i innych kabli.

UWAGA! Podłączając kolumny upewnij się, że wzmacniacz lub inne źródło jest wyłączone. UWAGA! Skonsultuj się z lokalnym sprzedawcą TAGA Harmony po więcej informacji o kablach głośnikowych i opcjach połączeń.

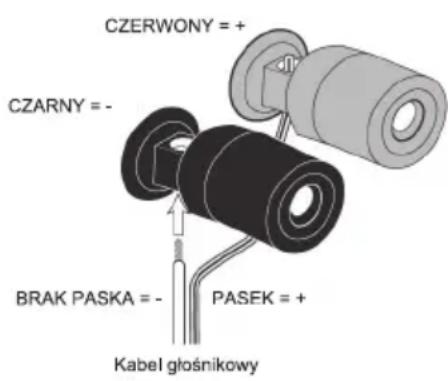

Obraz ilustruje podłączenie nieizolowanego przewodu do terminali.

Kolumny posiadają terminale oznaczone kolorami. CZERWONY terminal to +, CZARNY to –: niektóre terminale mogą posiadać dodatkowe oznaczenia + i –. Zwróć uwagę na poprawną polaryzację pomiędzy kolumną a wyjściami wzmacniacza (połącz CZERWONY + z CZERWONY + i CZARNY - z CZARNY -). Instrukcja wzmacniacza zawiera więcej informacji na temat połączeń. Najpopularniejszy typ połączenia jest pokazany na rysunku z lewej.

UWAGA! Upewnij się, że unikniesz zwarcia pomiędzy CZERWONYM(+) i CZARNYM(-) terminalami kolumny - może to uszkodzić zarówno kolumny jak i wzmacniacz, oraz być podstawą nie uznania gwarancji.

Montaż przewodów

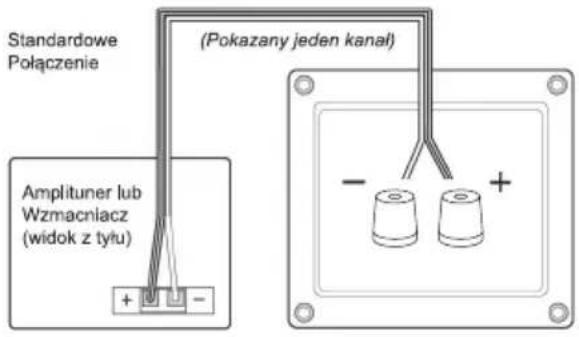

Standardowe połączenie

Schemat połączenia po prawej stronie pokazuje poprawną polaryzację jednego kanału w systemie stereo lub kina domowego.

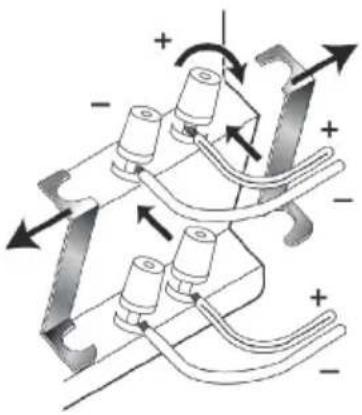

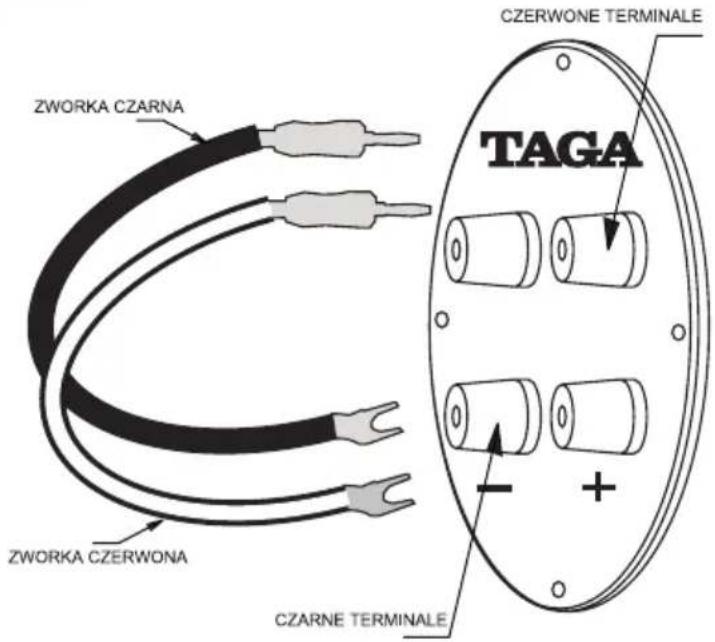

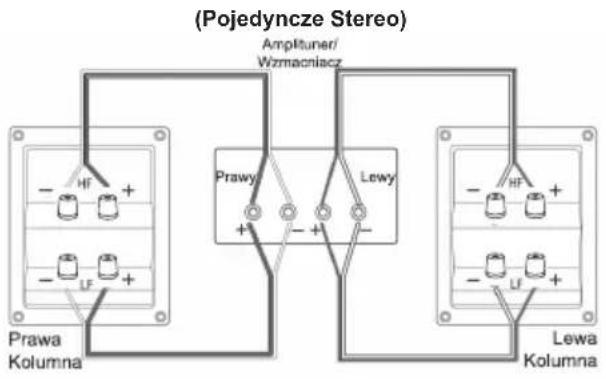

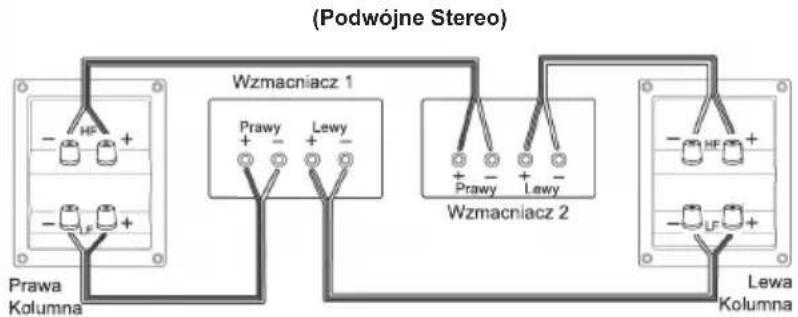

Połączenie Bi-wiring (wybrane modele)

Zewnętrzny panel połączeń i wewnętrzna zwrotnica zostały zaprojektowane tak, aby umożliwiać podłączenie oddzielnych przewodów głośnikowych do obsługi przetworników niskotonowych i wysokotonowych. Takie połączenie nazywamy "Bi-wiring". Bi-wiring pozwala na osiągnięcie dodatkowych korzyści w jakości brzmienia oraz zwiększyć elastyczność pracy wzmacniacza (Tryby Single-Stereo i Dual-Stereo).

• Poluzuj terminale i zdejmij zworki.
- Umieść przewód przeznaczony do obsługi wysokich tonów w terminalach umieszczonych na górze płyty i zakręć terminal.
- Umieść przewód przeznaczony do obsługi niskich tonów w terminalach umieszczonych na dole płyty i zakręć terminal.

Wzmacniacz Single-Stereo

Wzmacniacz Dual-Stereo (Bi-Amping)

Przewodowe zworki głośnikowe

Wybrane modele kolumn mogą być wyposażone w przewodowe zworki głośnikowe: 2 zworki (CZERWONE + i CZARNE -) dla każdej kolumny. Jeśli zamierzasz wykorzystać połączenie typu bi-wiring nie musisz instalować zworek.

Jeśli chcesz wykorzystać standardowe połączenie, zainstaluj zworki tak jak pokazano na rysunku obok. W tym celu umieść wtyki bananowe w górnych gniazdach - odkręć terminale na dole i włóż do nich wtyki widelkowe a następnie zakręć terminale.

Ostateczne korekty

Po ustawieniu kolum w pomieszczeniu, poprawnym połączeniu i ustawieniu systemu, możesz przejść do ostatecznych korekt ustawień.

Wygrzewanie

Kolumny TAGA Harmony brzmią doskonale od razu po wyjęciu z kartonu. Rozpocznij odtwarzanie przy średnich poziomach głośności, aby "wygrzać" głośniki. Kolumny będą brzmiały jeszcze lepiej po 3-50 godzin odtwarzania dźwięku.

Dźwięk

Rozpocznij odtwarzanie swojej ulubionej muzyki lub filmu. Powinieneś słyszeć zbalansowany dźwięk w pełnym spektrum częstotliwości. Jeśli tak się nie stanie, sprawdź wszystkie połączenia lub skonsultuj się ze sprzedawcą TAGA Harmony. W systemach stereo ilość basu i obrazowanie stereo będą definiowane przez wiele zmiennych, m.in wielkość i kształt pomieszczenia, oraz miejsce ustawienia kolumn. Odsłuchuj wiele gatunków muzycznych mając na uwadze poziom basu. Jeśli basu jest za dużo, odsuń kolumny od ściany. Jeśli basu jest za mało, przysuń kolumny bliżej ściany. Lepsze obrazowanie stereo uzyskasz kierując kolumny do siebie oraz w kierunku pozycji odsłuchowej.

Zalecamy kontakt z profesjonalnym instalatorem lub dealerem w celu instalacji głośników TAGA Harmony.

Rekomendujemy użycie wysokiej jakości kabli i innych akcesoriów instalacyjnych TAGA Harmony.

Deklaracja zgodności UE

Produkt jest oznaczony symbolem widocznym z lewej strony.

Jako jego producent, niniejszym oświadczamy, że ten produkt jest zgodny z

następującym dyrektywami i rozporządzeniami UE:

2014/30/EU (EMC) & 2015/863/EU (RoHS)

Pełny tekst deklaracji zgodności UE jest dostępny u producenta.

Utylizacja produktu

Pozbywanie się zużytego sprzętu elektrycznego i elektronicznego (stosowane w krajach Unii Europejskiej i w pozostałych krajach stosujących własne systemy zbiórki)

Ten symbol na produkcie lub dokumentacji i opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu.

Odpowiednie zagospodarowanie zużytego produktu zapobiega potencjalnym zagrożeniom dla środowiska i zdrowia ludzi, do których mogłoby dojść w przypadku niewłaściwego obchodzenia się z tymi odpadami.

Recykling materiałów pomaga chronić zasoby naturalne.

W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu

terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiono produkt.

TAGA EUROPA

POLPAK POLAND Sp. z o.o.

AL. JEROZOLIMSKIE 331A

05-816 REGUŁY k/WARSZAWY, POLAND

Email: [e-mail]

Internet: www.polpak.com.pl
