INSTRUKCJA OBSŁUGI PRAg 230A Celma

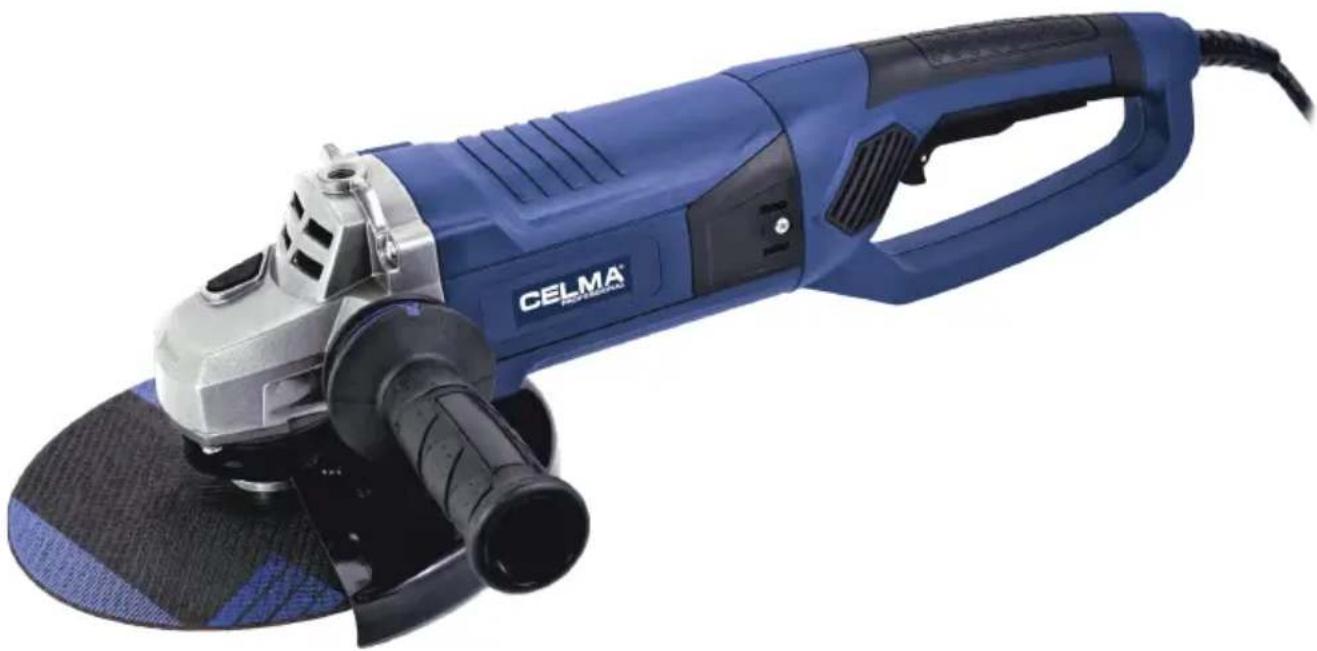

Szlifierka kątowa PRAg 230A
INSTRUKCJA ORYGINALNA
Przed przystąpieniem do użytkowania wyrobu konieczne jest dokładne zaznajomienie się z treścią niniejszej instrukcji, a następnie jej ścisłe przestrzeganie.
www.celma.com.pl
Szlifierka PRAg 230A – wyposażenie
Polska marka Celma istniejąca na rynku od ponad 50 lat posiada w swojej ofercie szeroki asortyment elektronarzędzi profesjonalnych, przeznaczonych dla zakładów przemysłowych oraz warsztatów rzemieślniczych.
WSTEP
Prawidłowa, niezawodna i bezpieczna praca szlifierką kątową PRAg 230A jest uzależniona głównie od prawidłowej eksploatacji. Dlatego w interesie użytkownika jest dokładne zapoznanie się z treścią niniejszej instrukcji i przestrzeganie wszystkich uwag i zaleceń w niej zawartych. Za szkody powstałe na skutek nieprzestrzegania zaleceń niniejszej instrukcji producent i serwis nie przyjmują odpowiedzialności.
CHARAKTERYSTYKA SZLIFIERKI I JEJ
WYPOSAŻENIA
Szlifierka kątowa obwodowa PRAg 230A jest narzędziem przeznaczonym do szlifowania zgrubnego, czyszczenia powierzchni metalowych. Doskonale sprawdzi się przy pracach ślusarskich. Może posłużyć również do szlifowania spoin spawalniczych, czyszczenia odlewów.
Ergonomicznie ukształtowany korpus wraz z rękojeścią dodatkową sprawiają, ze szlifierka jest łatwa do utrzymania w rękach podczas pracy.
Szlifierka PRAg 230A wyposażona jest w elektroniczny układ zapewniający łagodny rozruch w trakcie uruchamiania, a tym samym nie występuje efekt szarpnięcia.
Wymiana tarcz szlifierskich jest łatwa i szybka dzięki przyciskowi blokady wrzeciona. Szlifierka PRAg 230A wyposażona jest w solidną regulowaną osłonę tarczy szlifierskiej, która zabezpiecza
przed odłamkami i odpryskami ściernicy oraz ogranicza rozprzestrzenianie się pyłu szlifier- skiego. Ośłona chroni również przed ewentu- alnym poparzeniem (spowodować je mogą roz- grzane cząstki metalu i ściernicy).
Szlifierka posiada wydajny silnik oraz trwałą przekładnię kątową. Ośłona szczotek mocowana jest jednym wkrętem co umożliwia użytkownikowi ich łatwą wymianę bez utraty gwarancji.
Powyższe rozwiązania techniczne sprawiają, że szlifierka PRAg 230A zapewnia efektywną, dokładną i bezpieczną pracę.
Przed przystąpieniem do użytkowania szlifierki zalecamy dokładne zapoznanie się z treścią niniejszej instrukcji. Informacje na które pragniemy zwrócić szczególną uwagę Państwa, zostały napisane wytłuszczoną czcionką i są poprzedzone znakiem _n -".

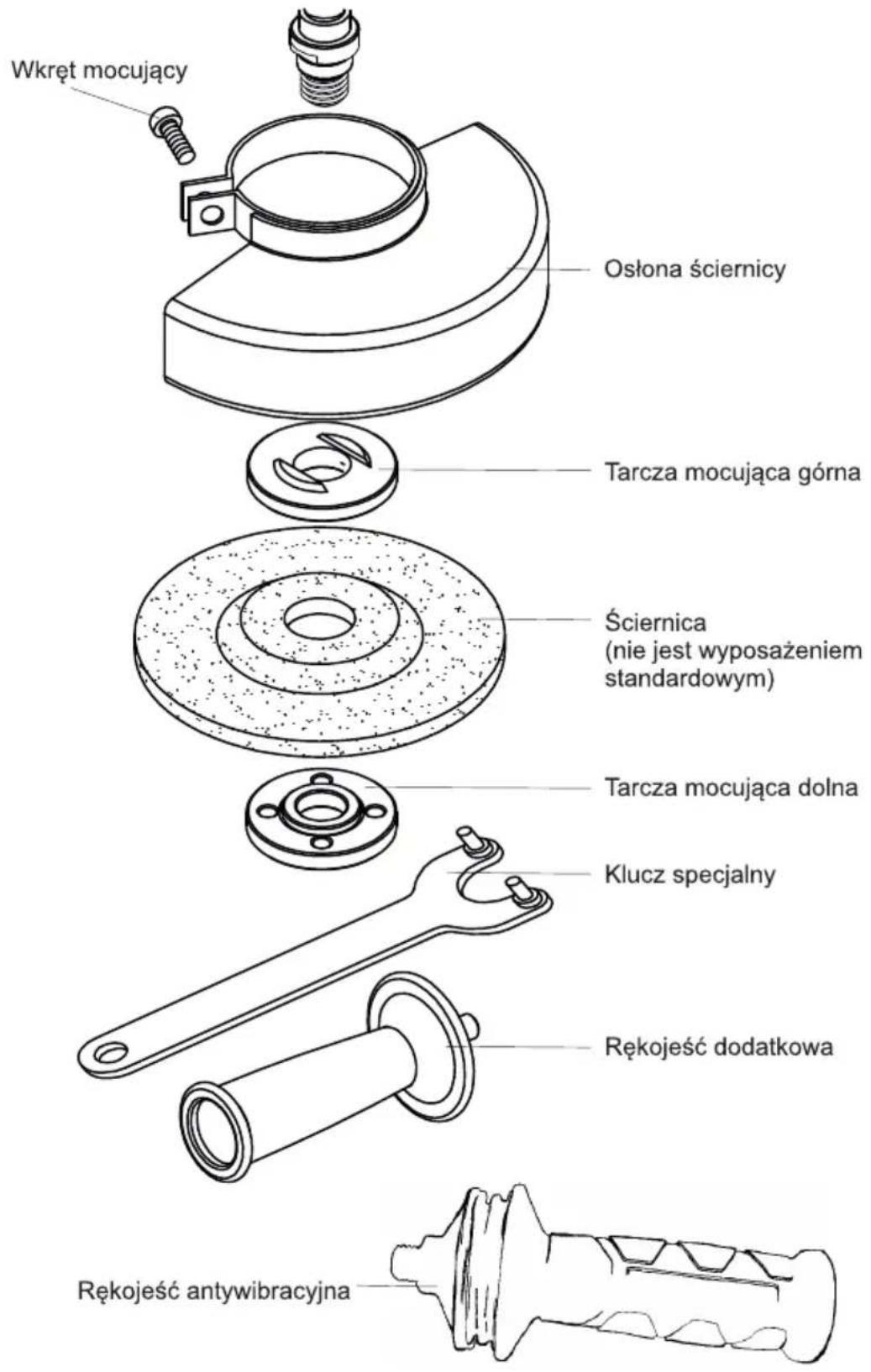

Wyposażenie szlifierki
| Osłona ściernicy | 1 sztuka |
| Rękojeść dodatkowa | 1 sztuka |
| Rękojeść antywibracyjna | 1 sztuka |
| Klucz specjalny | 1 sztuka |
| Tarcze mocujące | 1 komple |
| Szczotki zapasowe | 1 komple |
PARAMETRY TECHNICZNE PRAg 230A
| Napięcie, częstotliwość | 230V, 50 Hz |
| Moc znamionowa | 2500W |
| Znam. prędkość obrotowa | 6500 obr/min |
| Maks. średnica ściernicy | 230 mm |
| Końcówka wrzeciona | M14 |
| Klasa izolacji | II |
| (urządzenie nie wymaga uziemienia) | |
Masa: 5,3 kg
Wymiary: 15x56x10 cm
Szlifierki kątowe obwodowe PRAg 230A spełniają wymagania Dyrektyw UE.
PRODUCENT ZASTRZEGA SOBIE PRAWO DOKONYWANIA ZMIAN KONSTRUKCYJNYCH.
Załącznikiem do niniejszej instrukcji jest Karta Gwarancyjna.
WARUNKI BEZPIECZNEJ PRACY
OSTRZEŻENIE Należy przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa użytkowania oznaczone symbolem i wszystkie wskazówki dotyczące bezpieczeństwa użytkowania.
OGÓLNE OSTRZEŻENIA DOTYCZĄCE
BEZPIECZEŃSTWA UŻYTKOWANIA SZLIFIEREK Wskazówki bezpieczeństwa dotyczące szlifowania, szlifowania papierem ściernym, pracy z użyciem szczotek drucianych i przecinania ściernicą
a) niniejsze elektronarzędzie może być stosowane jako szlifierka do szlifowania ściernicą, papierem ściernym, szczotkami drucianymi. Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.
c) Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje się zamontować do elektronarzędzia, nie jest gwarantem bezpiecznego użycia.
d) Dopuszczalna prędkość obrotowa stosowa-
nego narzędzia roboczego nie może być mniejsza niż podana na elektronarzędziu maksymalna prędkość obrotowa. Narzędzie robocze, obracające się z większą niż dopuszczalna prędkością, może się rozerwać, a jego części odprysnąć. e) Średnica zewnętrzna i grubość narzędzia roboczego muszą być odpowiednie dla niniejszej szlifierki. Narzędzia robocze o niewłaściwych wymiarach mogą być niewystarczająco osłonięte lub kontrolowane.
f) Narzędzia robocze z wkładką gwintowaną muszą dokładnie pasować na gwint na wrzecionie. W przypadku narzędzi roboczych, mocowanych przy użyciu kołnierza, średnica otworu narzędzia roboczego musi być dopasowana do średnicy kołnierza. Narzędzia robocze, które nie są dokładnie osadzone na elektronarzędziu, obracają się nierównomiernie, wibrują i mogą spowodować utratę kontroli nad elektronarzędziem. g) W żadnym wypadku nie należy używać uszkodzonych narzędzi roboczych. Przed każdym użyciem należy skontrolować osprzęt, np. ściernice pod kątem odprysków i pęknięć, dyski elastyczne pod kątem pęknięć, starcia lub silnego zużycia, szczotki druciane pod kątem luźnych lub złamanych drutów. W razie upadku elektronarzędzia lub narzędzia roboczego, należy sprawdzić, czy nie uległo ono uszkodzeniu, lub użyć innego, nieuszkodzonego narzędzia. Jeśli narzędzie robocze zostało sprawdzone i zamocowane, elektronarzędzie należy włączyć na minutę, zwracając przy tym uwagę, by osoba obsługująca i osoby postronne znajdujące się w pobliżu, znalazły się poza strefą obracającego się narzędzia. Uszkodzone narzędzia łamią się najczęściej ulegają zniszczeniu w czasie próbnym.
h) Należy stosować wyposażenie ochronne. W zależności od rodzaju pracy, należy stosować ochronę twarzy i ochronę oczu. W razie potrzeby należy użyć maski przeciwpyłowej, środków ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, może doprowadzić do utraty słuchu. i) Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy pracy elektronarzędzia. Każdy, kto znajduje się w pobliżu pracującego elektronarzędzia, musi stosować środki ochrony osobistej. Odłamki obrabianego przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą zasięgu. j) Podczas prac, przy których elektronarzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód, należy je trzymać tylko za izolowaną rękojeść. Pod wpływem kontaktu z przewodami będącymi pod napięciem, wszystkie części metalowe elektronarzędzia znajdą się również pod napięciem i mogą spowodować porażenie prądem osoby obsługującej.
k) Przewód sieciowy należy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem, przewód sieciowy może zostać przecięty lub wciągnięty, a dłoń lub cała ręka mogą dostać się w obracające się narzędzie robocze.
I) Nigdy nie wolno odkładać elektronarzędzia
przed całkowitym zatrzymaniem się narzędzia roboczego. Obracające się narzędzie może wejść w kontakt z powierzchnią, na którą jest odłożone, przez co można stracić kontrolę nad elektrona-rzędziem.
m) Nie wolno przenosić elektronarzędzia, znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej.
n) Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.
o) Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
p) Nie należy używać narzędzi, które wymagają płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może doprowadzić do porażenia prądem.
Wskazówki bezpieczeństwa przy zablokowaniu narzędzia
Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zaczepienie obracającego się narzędzia, takiego jak ściernica, dysk elastyczny, szczotka druciana itd. Zaczepienie lub zablokowanie prowadzi do nagłego zatrzymania obracającego się narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego. Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy, może
się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.
a) Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Jeżeli w skład wyposażenia standardowego wchodzi rękojeść dodatkowa, należy jej zawsze używać, aby mieć jak największą kontrolę nad siłami odrzutu lub momentem reakcji podczas rozruchu. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności.
b) Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę. c) Należy trzymać się z dala od strefy, w której porusza się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściernicy w miejscu zablokowania.
d) Szczególnie ostrożnie należy obrabiać narożniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu.
e) Nie należy używać pił i brzeszczotów do drewna
lub innych zębatych. Narzędzia robocze tego typu często powodują odrzut lub utratę kontroli nad elektronarzędziem.
Szczególne wskazówki bezpieczeństwa dla szlifowania i przecinania ściernicą
a) Należy używać wyłącznie ściernicy przeznaczonej dla danego elektronarzędzia i osłony przeznaczonej dla danej ściernicy. Niewłaściwe ściernice mogą być niewystarczająco osłonięte i nie są bezpieczne.
b) Tarcze szlifierskie z obniżonym środkiem należy mocować w taki sposób, aby ich powierzchnia szlifująca nie wystawała poza krawędź osłony. Niefachowo osadzona tarcza szlifierska, wystająca poza krawędź osłony nie będzie wystarczająco osłonięta
c) Osłona musi być dobrze przymocowana do elektronarzędzia, a jej ustawienie kątowe musi gwarantować jak największy stopień bezpieczeństwa. Oznacza to, że zwrócona do osoby obsługującej część ściernicy ma być w jak największym stopniu osłonięta. Osłona ma ochraniać osobę obsługującą przed odłamkami i przypadkowym kontaktem ze ściernicą.
d) Używać ściernic tylko do prac dla nich przewidzianych. Nie należy np. nigdy szlifować boczną powierzchnią ściernicy tarczowej do cięcia. Tarczowe ściernice tnące przeznaczone są do usuwania materiału krawędzią tarczy. Wpływ sił bocznych na te ściernice może je złamać. e) Do mocowania ściernicy używać zawsze nieuszkodzonych tarcz mocujących o prawidłowej wielkości i kształcie. Odpowiednie tarcze mocujące podpierają ściernicę i zmniejszają tym samym niebezpieczeństwo jej złamania się. Tarcze
mocujące do ściernic tnących mogą różnić się od tarcz mocujących przeznaczonych do innych ściernic.
f) Nie należy używać zużytych ściernic z większych elektronarzędzi. Ściernice do większych elektronarzędzi nie są zaprojektowane dla wyższej liczby obrotów, występującej w mniejszych elektronarzędziach i dlatego mogą się złamać.
Szczególne wskazówki bezpieczeństwa dla szlifowania papierem ściernym
a) Nie należy stosować zbyt wielkich krążków ściernych. Przy wyborze wielkości papieru ściernego należy kierować się zaleceniami producenta. Wystający poza dysk elastyczny papier ścierny może spowodować obrażenia, a także doprowadzić do zablokowania lub rozdarcia papieru lub do odrzutu.
Szczególne wskazówki bezpieczeństwa dla pracy z użyciem szczotek drucianych
a) Należy wziąć pod uwagę, że nawet przy normalnym użytkowaniu dochodzi do utraty drutów ze szczotki. Nie należy przeciązać drutów przez zbyt silny nacisk. Kawałki drutów mogą z łatwością przebić się przez cienkie ubranie i/lub skórę. b) Jeżeli zalecane jest użycie osłony, należy zapobiec kontaktowi szczotki z osłoną. Średnica szczotek może się zwiększyć przez siłę nacisku i siły odśrodkowe.
c) Szczotka druciana lub garnkowa musi być przystosowana do montażu na wrzecionie szlifierki, a ich prędkość obrotowa musi wynosić maksymalną wartość, do jakiej rozpędza się szlifierka. Należy upewnić się czy dolna tarcza mocująca styka się całkowicie ze szczotką
drucianą lub garnkową w miejscu mocowania na końcu wrzeciona. Dokręcać tarczę za pomocą dołączonego klucza.
OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA NARZĘDZIA
OSTRZEŻENIE Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa. Nieprzestrzeganie podanych niżej ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.
Zachowaj wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa, aby móc skorzystać z nich w przyszłości.
1. Bezpieczeństwo w miejscu pracy
a) W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczynia się do wypadków. b) Nie należy używać elektronarzędzia w środowiskach wybuchowych, tworzonych przez łatwopalne ciecze, gazy lub pyły. Elektronarzędzie wytwarza iskry, które mogą zapalić pył lub opary. c) Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się elektronarzędzi. Rozproszenie uwagi może spowodować utratę kontroli nad elektronarzędziem.
2. Bezpieczeństwo elektryczne
a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach wty-
czkowych zmniejsza ryzyko porażenia prądem elektrycznym.
b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.
c) Nie należy narażać elektronarzędzi na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do elektronarzędzia wody wzrasta ryzyko porażenia prądem elektrycznym. d) Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągania wtyczki z gnia-zdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym. e) W przypadku, gdy elektronarzędzia używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym.
f) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowoprądowe (RCD).
Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.
3. Bezpieczeństwo osobiste
a) Należy zachować szczególną ostrożność
podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy elektro-narzędziem może spowodować poważne osobiste obrażenia.
b) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy osobiste obrażenia.
c) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że wyłącznik elektronarzędzia jest w pozycji wyłączony. Przenoszenie elektronarzędzia z palcem na wyłączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku. d) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia.
e) Elektronarzędzie podczas pracy należy trzymać pewnie. Umożliwi to lepszą kontrolę nad elektro-narzędziem w sytucjach nieprzewidzianych.
f) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
g) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i po-
chłaniacza pyłu, należy upewnić się, że są one przyłączone i prawidłowo użyte. Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia.
4. Użytkowanie i troska o elektronarzędzie
a) Nie należy elektronarzędzia przeciązać. Należy stosować elektronarzędzie o mocy odpowiedniej do wykonywanej pracy. Właściwe elektronarzędzie umożliwiai pracę lepszą i bezpieczniejszą przy obciążeniu, najakie zostało zaprojektowane.
b) Nie należy używać elektronarzędzia, jeżeli łącznik go nie załącza i nie wyłącza. Każde elektronarzędzie, którego nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
c) Należy odłącać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.
d) Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci i nie należy pozwalać osobom nie zaznajomionym z elektronarzędziem lub niniejszą instrukcją na używanie elektronarzędzia. Elektronarzędzia są niebezpieczne w rękach nie przeszkolonych użytkowników.
e) Elektronarzędzia należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób konserwacji elektronarzędzia.
f) Narzędzia tnące powinny być ostre i czyste.
Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia i ułatwia obsługę.
g) Elektronarzędzie, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może spowodować niebezpieczne sytuacje.
5. Naprawa
a) Naprawę elektronarzędzia należy zlecać wyłącznie osobie wykwalifikowanej, wykorzystującej wyłącznie oryginalne części zamienne. Zapewni to, że użytkowanie elektronarzędzia będzie nadal bezpieczne.
Dodatkowe wskazówki bezpieczeństwa
Należy stosować okulary ochronne.
Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Wniknięcie do przewodu wodociągowego powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.
Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zapewnić bezpieczną pozycję pracy. Bezpieczniej jest prowadzić elektro-narzędzie w obydwu rękach,
Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urzą-
dzeniu mocującym lub imadle jest bezpieczniejsze niż trzymaniego wręku.
Opis funkcjonowania
Należy przeczytać wszystkie wska- zówki i porady. Nieprzestrzeganie ich może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Użycie zgodne z przeznaczeniem
Elektronarzędzie przewidziane jest do szlifowania i ścierania materiałów metalowych. Przy zastosowaniu przewidzianych do tego celu dysków elastycznych, elektronarzędzie można użyć do szlifowania papierem ściernym. Zastosowanie szlifierki do prac innych niż podano lub z innymi narzędziami roboczymi grozi obrażeniami osobistymi, zniszczeniem elektronarzędzia, może także spowodować szkody rzeczowe.
Użycie niezgodne z przeznaczeniem
Nie należy obrabiać materiałów zawierających azbest. Azbest jest rakotwórczy.
Nie obrabiać płyt szklanych. Szkło jest kruche, a jego odpryski ostre i niebezpieczne dla użytkownika.
Nie obrabiać materiałów, których pyły są łatwo- palne lub wybuchowe. Podczas pracy elektrona- rzędziem wytwarzają się iskry, które mogą spowodować zapłon wydzielających się oparów.
Elektronarzędzia nie wolno eksploatować po jego zamocowaniu np. do stolika.
- Nie wolno do prac szlifierskich stosować ściernic przeznaczonych do cięcia. Ściernice do cięcia pracują powierzchnią boczną i szlifo-
wanie powierzchnią czołową takiej ściernicy grozi jej uszkodzeniem a to skutkuje narażeniem operatora na obrażenia osobiste. - Nie wolno uderzać wrzecionem o twarde powierzchnie. Takie działanie może spowodować uszkodzenie elektronarzędzia
Wartości pomiarowe hałasu określono zgodnie z normą EN 60745. Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi: poziom ciśnienia akustycznego 96 dB(A); poziom mocy akustycznej 107 dB(A).
Niepewność pomiaru K=3,0 dB.
Należy stosować środki ochrony słuchu
Wartości łączne drgań (suma wektorowa dla trzech składowych kierunkowych) wyznaczone zgodnie z normą EN 60745:
Szlifowanie:
wartość emisji drgań a_h=2,5 m/s^2 ,
niepewność pomiaru K=1,5 m/s².
Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie
ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
PRZYGOTOWANIE SZLIFIERKI DO PRACY Montaż osłon zabezpieczających
- Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda.
Wskazówka: W przypadku uszkodzenia tarczy szlifierskiej podczas pracy urządzeniem lub w przypadku uszkodzenia uchwytów na osłonie lub na elektronarzędziu, elektronarzędzie należy odesłać do specjalistycznego punktu serwisowego.

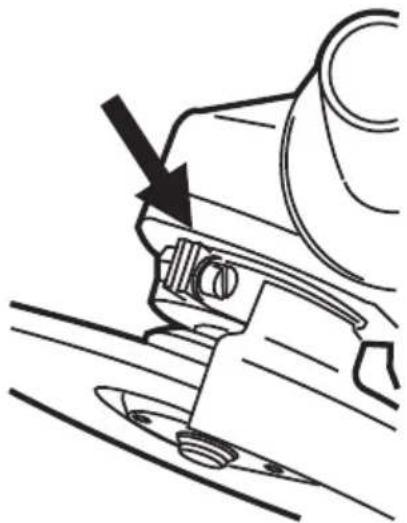

Osłona ściernicy do szlifowania
Należy nałożyć osłonę na szyjkę głowicy i ustawić ją w pozycji kątowej dostosowanej do rodzaju obróbki. Następnie należy zablokować ją przez dokręcenie wkręta wkrętakiem.
Osłona powinna być ustawiona w taki sposób, aby zapewniła osobie obsługującej ochronę przed padającymi iskrami, a równocześnie umożliwiała pracę w wygodnej pozycji.
Jeżeli osłona porusza się przy zablokowaniu wkrętem, w żadnym wypadku nie wolno używać elektronarzędzia. Należy je oddać do naprawy w punkcie serwisowym.
- Praca szlifierką bez założonej osłony ściernicy jest zabroniona (osłonę można zdjąć tylko w przypadku szlifowania dyskiem elastycznym lub ściernicą listkową).
- Zmiana położenia osłony powinna być możliwa tylko i wyłącznie po poluzowaniu wkręta mocującego.
Rękojeść dodatkowa
Szlifierki należy używać jedynie z rękojeścią dodatkową. Rękojeść dodatkową należy zamocować w zależności od rodzaju pracy, po prawej lub lewej stronie głowicy elektronarzędzia. Jej zadaniem jest ułatwienie pewnego utrzymania oburącz szlifierki podczas pracy. Gwintowane otwory w głowicy szlifierki umożliwiają szybką zmianę pozycji rękojeści.
Regulowany uchwyt główny
Rękojeść główną można obracać w lewo lub w prawo w trzech położeniach w zakresie 180°. W ten sposób można dostosować narzędzie do wykonywanej pracy i dostępnego miejsca.
- Należy wyłączyć narzędzie na łączniku. Rękojeść główną można obrócić tylko jeśli wyłącznik jest w pozycji „wyłączony”.
Aby obrócić rękojeść główną należy:
- Nacisnąć przycisk blokady obrotu rękojeści do przodu w kierunku strzałki
- Obrócić rękojeść do pożądanego położenia
Rękojeść pozostanie automatycznie w nowej pozycji, jeśli przycisk blokady obrotu rękojeści będzie zwolniony oraz nastąpi słyszalne kliknięcie.
WAŻNE:
Sprawdź, czy uchwyt jest bezpiecznie zablokowany w wybranej pozycji.
Rękojeść antywibracyjna
Rękojeść antywibracyjna redukuje wibracje i chroni użytkownika przed negatywnym wpływem drgań. Specjalny antywibracyjny system i ergonomiczny kształt gwarantuje pełen komfort wykonywanej pracy.
Montaż narzędzi roboczych
- Przed wszystkimi pracami przy elektrona- rzędziu należy wyciągnąć wtyczkę z gniazda sieciowego.
Tarcze szlifierskie ulegają podczas pracy silnemu nagrzaniu. Przed ich dotknięciem należy odczekać, aż ostygną. Wrzeciono szlifierki i wszystkie części, które mają zostać zamontowane, należy oczyścić. Do mocowania i do zwalniania narzędzi roboczych używa się przycisku blokady, unieruchamiającego wrzeciono szlifierki.

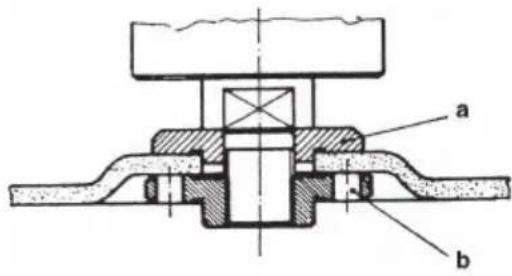

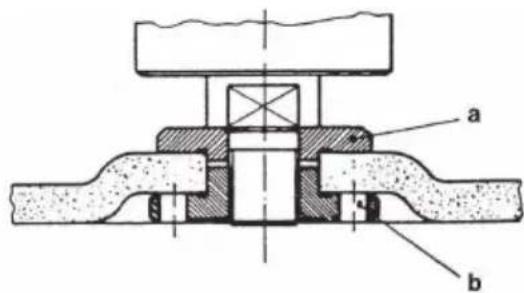

Mocowanie narzędzi roboczych Ściernice
- Średnica otworu narzędzia roboczego musi pasować do tarczy mocującej. Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Nie należy stosować żadnych adapterów, złączek ani zwięzek.
Szczególną uwagę należy zwrócić podczas montażu tarcz garnkowych oraz szczotek drucianych. Powierzchnie montażu muszą bezpośrednio przylegać do powierzchni styku wrzeciona oraz być dokręcone tarczą mocującą za pomocą dołączonego klucza.
Kolejność montażu:
Aby zamocować narzędzie robocze należy:
- nałożyć na wrzeciono tarczę mocującą górna,
- założyć ściernicę, której charakterystyka odpo-
wiada czynności i przeznaczeniu do określonego materiału,
- ręką dokręcić tarczę mocującą dolną do ściernicy,
- Pomiędzy tarczą mocującą górną, ściernicą i tarczą mocującą dolną nie powinny znajdować się żadne podkładki z tektury lub z gumy.

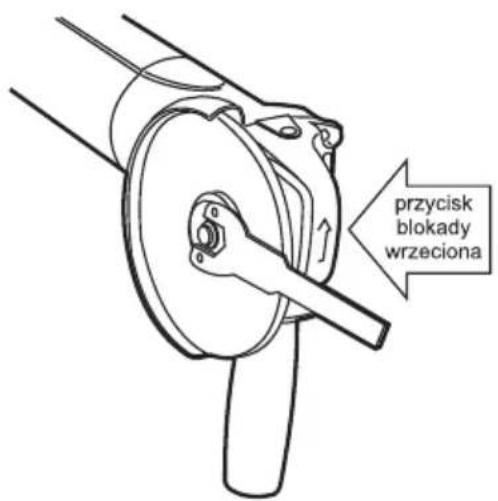

- zablokować wrzeciono przyciskiem, a kluczem specjalnym dokręcić tarczę mocującą dolną, - ściernicę obrócić ręką, sprawdzając czy została dobrze założona i np. nie ociera o osłone, - osłone ściernicy ustawić tak, aby nie ograniczała ruchów roboczych podczas pracy i dokręcić wkręt wkrętakiem.
Demontaż ściernicy odbywa się w odwrotnej kolejności.
- Przycisku blokady wrzeciona można używać jedynie wtedy, gdy wrzeciono szlifierki jest całkowicie nieruchomo.
Dyskelastyczny
Kolejność montażu:
-zdjąć osłone,
-nałożyć na wrzeciono dysk elastyczny,
-nałożyć papier ścierny,
-przykręcić nakrętką dołączoną do dysku,
-dokręcić ją kluczem specjalnym.
Wymagania dotyczące narzędzi roboczych
Dopuszczalna prędkość obrotowa używanych narzędzi roboczych musi wynosić co najmniej 6500 obr/min, a obwodowa 80 m/s. Należy dlatego zwrócić uwagę na dopuszczalną prędkość
obrotową lub obwodową, podaną na etykiecie narzędzia szlifierskiego. Ściernice i inne narzędzia robocze uszkodzone, zamoknięte i bez cechowania nie mogą być dopuszczone do eksploatacji
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddecho- wego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do zabezpieczania drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.
Jeśli istnieje taka możliwość, należy stosować odsysanie pyłów.
Należy zawsze dbać o dobrą wentylację stanowiska pracy.
Zaleca się noszenie maski przeciwpyłowej.
Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.
PRACA SZLIFIERKA
- Należy zwrócić uwagę na napięcie sieci Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia.
Elektronarzędzia przeznaczone do pracy przy napięciu 230V można przyłączać również do sieci 220V.
W przypadku eksploatacji elektronarzędzia za pomocą przenośnych generatorów prądotwórczych, nie dysponujących wystarczającymi rezerwami mocy, względnie odpowiednią regulacją napięcia i kształtem jego przebiegu, może dojść do zmniejszenia wydajności obróbki lub do nietypowych zachowań przy włączaniu i pracy. Należy zwrócić uwagę na przydatność zastosowanego generatora prądotwórczego, szczególnie pod kątem napięcia sieciowego i częstotliwości zasilania sieciowego.
Włączanie/wyłączanie
Aby włączyć szlifierkę należy:
-Włożyć wtyczkę przewodu przyłączeniowego do gniazdka sieciowego,

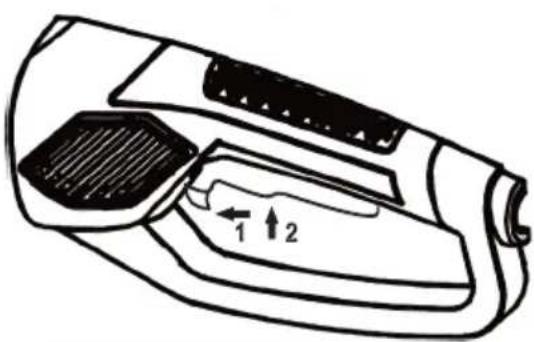

- Uruchomić szlifierkę wyłącznikiem umieszczonym w rękojeści. W tym celu należy wcisnąć przycisk blokady wyłącznika 1 (zabezpieczenie przed przypadkowym uruchomieniem szlifierki), a następnie wcisnąć klawisz łącznika 2. Szlifierka pracuje w czasie trzymania przycisku. Wyłączenie następuje po zwolnieniu przycisku wyłącznika.
Przed włączeniem szlifierki skontrolować narzędzia robocze. Narzędzie robocze musi być prawidłowo zamocowane i musi się swobodnie obracać.
W ramach testu należy uruchomić narzędzie. Elektronarzędzie powinno pracować bez obciążenia co najmniej jedną minutę. Nie stosować uszkodzonych lub wibrujących narzędzi roboczych. Uszkodzone narzędzia robocze mogą pęknąć i spowodować obrażenia.
Łagodny rozruch
Szlifierka wyposażona jest w elektroniczny układ sterujący zapewniający łagodny rozruch w trakcie uruchamiania, tym samym ogranicza do minimum szarpnięcie, odrzut. Prędkość maksymalna osiągana jest po dwóch sekundach. Po tym czasie można rozpocząć pracę.
Wskazówki dotyczące pracy
Jeżeli ciężar własny przedmiotu obrabianego nie gwarantuje stabilnej pozycji, należy go zamo- cować.
Należy unikać sytuacji, w których elektronarzędzie zostaje przeciążone przez zbyt silne dociśnięcie narzędzia roboczego do obrabianego materiału. Przy dużym obciążeniu elektronarzędzia należy pracować z przerwami (odjęcie narzędzia od obrabianego detalu bez jego wyłączania), co pozwala na wychłodzenie silnika. Po wykonanej pracy zaleca się zostawić narzędzie z włączonym silnikiem przez czas (kilka minut) niezbędny do ochłodzenia silnika.
Tarcze szlifierskie ulegają podczas pracy silnemu nagrzaniu. Przed ich dotknięciem należy odcze-
kać, aż ostygną.
- Elektronarzędzia nie wolno eksploatować po jego zamocowaniu np. do stolika.
Po założeniu nowej ściernicy, należy uruchomić szlifierkę i obserwować przez chwilę jak pracuje bez obciążenia. Jeżeli ściernica zaczyna wibrować należy natychmiast wyłączyć silnik szlifierki. Podczas ciągłej pracy szlifierki powinno się stosować regularne przerwy.
Szlifierkę należy odkładać ściernicą do góry.
Szlifowanie powierzchni

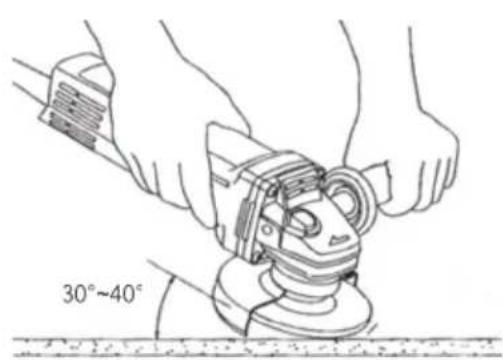

Najlepsze efekty przy szlifowaniu osiąga się prowadząc tarczę ścierną pod kątem 30° do 40° w stosunku do obrabianej powierzchni. Elektro narzędzie należy prowadzić z lekkim dociskiem. Dzięki temu materiał obrabiany nie rozgrzeje się za bardzo i nie dojdzie do powstania w nim rowków.
Do szlifowania powierzchni w żadnym wypadku nie wolno używać ściernic przeznaczonych do cięcia.
Sposób ułożenia tarczy mocującej dolnej w zależności od wysokości ściernicy pokazano na poniższych rysunkach
Dla ściernicy o mniejszej wysokości
Dla ściernicy o większej wysokości
a - tarcza mocująca górna
b - tarcza mocująca dolna
Ściernica listkowa
Dopuszcza się stosowanie ściernic listkowych. Umożliwiają one obróbkę powierzchni łukowych i profili. W porównaniu do ściernic tradycyjnych, ściernice listkowe charakteryzują się wielokrotnie dłuższą żywotnością, wyraźnie zmniejszonym poziomem hałasu i niższymi temperaturami szlifowania.
W czasie pracy szlifierką należy przestrzegać następujących zaleceń:
- elementy szlifowane powinny zajmować położenie stabilne,
- wtyczkę sznura przyłączeniowego należy wkładać i wyjmować z gniazdka sieciowego tylko przy wyłączniku w pozycji wyłączony,
- nie wolno dopuszczać do przegrzania szlifierki, w tym celu stosując regularne przerwy podczas eksploatacji,
- ściernicę należy chronić przed zatłuszczeniem i uderzeniami,
- nie wolno szlifować uszkodzoną lub pękniętą ściernicą,
- sznur przyłączeniowy należy prowadzić z tyłu za szlifierką, zwracając szczególnie uwagę na to, czy nie jest narażony na uszkodzenia,
- nie wolno używać szlifierki, której wyłącznik jest uszkodzony,
- wszystkie naprawy szlifierki można wykonać jedynie po wyjęciu wtyczki z gniazdka sieciowego,
- przycisk blokady wrzeciona można wcisnąć jedynie po zatrzymaniu się silnika szlifierki,
- podczas pracy należy zachować stałą ostrożność i przerwać pracę, jeśli cokolwiek powoduje naszą chwilową dekoncentrację,
- nie wolno szlifować materiałów zawierających azbest.
Ciecie metalu
W przypadku cięcia metalu należy dopasować siłę i prędkość cięcia do rodzaju ciętego materiału. Zaleca się rozpoczynanie cięcia od małych nacięć.
KONSERWACJA I PRZEGLĄDY
Po zakończeniu pracy należy:
- wyjąć wtyczkę z gniazdka sieciowego,
- oczyścić szlifierkę z pyłu przy pomocy spreżo- nego powietrza,
- dokonać kontroli szlifierki pod kątem ewentualnych uszkodzeń podczas pracy.
Po zakończeniu pracy zaleca się sprawdzenie stanu technicznego wyrobu obejmujące:
Oględziny zewnętrzne polegające na spraw- dzeniu:
- korpusu silnika i głowicy (pęknięcia i odłamania),
- sznura przyłączeniowego z odgiętką (pęknięcia i przecięcia izolacji, przypalenia, zdeformowane kołki wtyczki),
- działania przesuwki (wyłącznika),
- czy nie wystąpiły uszkodzenia osłon i części mocujących narzędzie.
Sprawdzenie biegu jałowego. Polega na włączeniu wyrobu do sieci i jego zasilaniu napięciem znamionowym przez 5—10 sekund. W tym czasie należy zwrócić uwagę na:
-natychmiastowy rozruch,
-równomierną pracę,
-głośność pracy przekładni zębatej i łóżysk,
-poziom drgań.
Wszelkie nieprawidłowości w działaniu elektro-narzędzia zaobserwowane podczas przeglądu lub pracy, a szczególnie te objawiające się nagrze-waniem się korpusu lub wzrostem hałasu są sygnałem do oddania narzędzia do serwisu celem dokonania fachowego przeglądu lub naprawy.
Wszystkich przeglądów (odpłatnie), napraw i wymiany zespołów może dokonać jedynie uprawniony punkt serwisowy.
Podczas oględzin należy zwrócić uwagę na szczotki elektrografitowe. Jeżeli szczotki zostały uszkodzone lub zużyją się, należy je wymienić na nowe. Objawem zużycia szczotek jest ich iskrzenie. Nawet gdy zużyta lub uszkodzona jest tylko jedna szczotka, należy wymienić obie. Należy stosować wyłącznie szczotki zalecane przez producenta.
W celu wymiany szczotek należy:
- wyjąć wtyczkę przewodu przyłączeniowego z gniazdka sieciowego,
- odkręcić wkręt mocujący osłone tylną,
- odłączyć końcówkę konektorową linki szczotki od szczotkotrzymacza,
- odciągnąć końcówkę sprężyny spiralnej i wysunąć szczotkę,
- w identyczny sposób usunąć drugą szczotkę,
- wnętrze szlifierki oczyścić sprężonym powietrzem z pyłu szczotkowego, a komutator przemyć benzyną ekstrakcyjną,
- osadzić nowe szczotki sprawdzając, czy przesuwają się w szczotkotrzymaczach bez zacięć i nadmiernych luzów,
- wsunąć końcówki konektorowe szczotek na wystające końcówki szczotkotrzymaczy, założyć końcówki sprężyn spiralnych,
- założyć osłone tylną mocując ją wkrętem.
Łożyska nie wymagają smarowania. Należy zwrócić uwagę, aby szczeliny włotowe powietrza w osłonie tylnej i wylotowe w głowicy były zawsze drożne,
Obudowę szlifierki należy czyścić miękką wilgotną szmatką. Nie wolno używać się środków chemicznych i płynów czyszczących.
Urządzenie powinno być regularnie czyszczone. Należy sprawdzić czy przycisk bezpieczeństwa nie nosi śladów zabrudzeń. Podczas czyszczenia szlifierki sprężonym powietrzem należy zwracać uwagę, by nie usunąć oleju z powierzchni obrotowych. Podczas pracy wymagane jest smarowanie dyszy olejem co 1-2 godziny. Po zaaplikowaniu kilku kropel oleju wymagane jest włączenie urządzenia na kilka sekund bez
obciążenia celem poprawnego rozprowadzenia smaru. Po każdym użyciu wymagane jest również zaaplikowanie 4-5 kropel oleju na dyszę celem konserwacji narzędzia.
OCHRONA ŚRODOWISKA
Elektronarzędzie, jego wyposażenie i opakowanie po zakończeniu użytkowania należy oddać do powtórnego przetworzenia materiałów.
Nie wolno wyrzucać do pojemników na odpady komunalne O tym informuje symbol przekreślonego kontenera kołowego umieszczony na produkcie.
Zgodnie z Ustawą z dn. 11 września 2015 o zużytym sprzęcie elektrycznym i elektronicznym (t.j. Dz. U. z 2015, poz. 1688) informujemy, iż zużyty sprzęt elektryczny i elektroniczny może zawierać niebezpieczne składniki, które mogą powodować negatywny wpływ na środowisko, a także na zdrowie ludzi. Zabronione jest umieszczanie zużytego sprzętu elektrycznego i elektronicznego i zużytych akumulatorów z innymi odpadami o czym informuje znak przekreślonego kontenera kołowego na odpady. Tak oznaczony sprzęt podlega selektywnej zbiórce w wyznaczonych punktach.
Gospodarstwo domowe spełnia istotną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu poprzez przestrzeganie zasad selektywnej zbiórki.
Sposób gromadzenia zużytego sprzętu jest zgodny z w/w Ustawą, obowiązki z niej wynikające przejęła w imieniu przedsiębiorcy Organizacja Odzysku.
SERWIS I NAPRAWA
W okresie gwarancji użytkownikowi nie wolno wykonywać żadnych przeróbek i samodzielnych napraw. Należy kontrolować stan zużycia szczotek i przed ich całkowitym zużyciem należy dokonać ich wymiany. Pozostała ingerencja lub samodzielna naprawa będzie jednoznaczna z rezygnacją praw do naprawy gwarancyjnej produktu.
Naprawy gwarancyjne wykonuje wyłącznie serwis marki Celma:
Z-Power Sp. z o.o.
ul. Milionowa 3/5, 93-102 Łódź
e-mail: serwis@z-power.pl
Wykonuje również odpłatnie naprawy pogwarancyjne oraz prowadzi sprzedaż części zamiennych.
Aktualne numery telefonów można znaleźć na stronie internetowej www.celma.com.pl.
NOTATKI
Z-Power Sp. z o.o. Sp. k.
93-102 Łódź, ul. Milionowa 3/5
e-mail: zamowienia@z-power.pl
