INSTRUKCJA OBSŁUGI Pro DTR2800I Faworyt

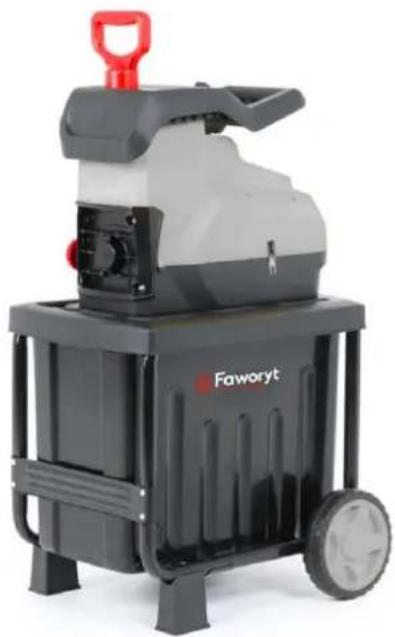

Rozdrabniacza elektrycznego Faworyt PRO BSE28 I

Numer katalogowy: 18 046 293

Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

www.krysiak.pl

Faworyt

PRO

Wyprodukowano w ChRL

Wydanie pierwsze, marzec 2022

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady Krysiak Sp. z o.o.

ul. Rolna 6

62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo

deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Rozdrabniacz elektryczny Faworyt Pro BSE28 I
Model:	DT8104A
Numery seryjne:	2022015130001-2022015139999
Rok produkcji:	2022
Funkcja:	rozdrabnianie włóknistych i drewnianych odpadów ogrodowych w warunkach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC + 2005/88/EC – Dyrektywa hałasowa

2011/65/EC i 2015/863EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 55014-1:2017/A11:2020; EN 55014-2:2015; EN IEC 55014-1:2021, EN IEC 55014-2:2021

EN IEC 61000-3-2:2019, EN 61000-3-2:2019/A1:2021; EN 61000-3-11:2019

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 96dB(A)

Zmierzony poziom mocy akustycznej: 93,1 dB(A) k=2,67 dB(A)

Zmierzony poziom ciśnienia akustycznego: 84 dB(A) k=3 dB(A)

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

Andrzej Krysiak

Prezes Zarządu

07/04/2022, Baranowo

Data i miejsce wystawienia

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

TÜV SÜD Product Service GmbH; Ridlerstraße 65; 80339; MÜNCHEN; Germany; NB0123

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji rozdrabniacza. Zawarte są tu informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, cznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do ścić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

OSTRZEŻENIE

Nigdy nie dopuszczaj do użytkowania maszyny przez dzieci, osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej albo osoby pozbawione doświadczenia i wiedzy lub osoby, które nie zapoznały się z instrukcjami dotyczącymi użytkowania maszyny, lokalne przepisy mogą ograniczać wiek operatora.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści .... 4

1. Zawartość opakowania 5
2. Przeznaczenie 5
3. Opis ogólny 5

3.1 Opis działania 5
3.2 Elementy rozdrabniacza (budowa rozdrabniacza) 6
3.3 Dane techniczne 7

1. Podstawowe zalecenia bezpieczeństwa 7

4.1 Symbole dotyczące urządzenia....7
4.2 Symbole w instrukcji obsługi....9
4.3 Ogólne wskazówki bezpieczeństwa 10
4.4 Dodatkowe wskazówki bezpieczeństwa 11

1. Montaż 14

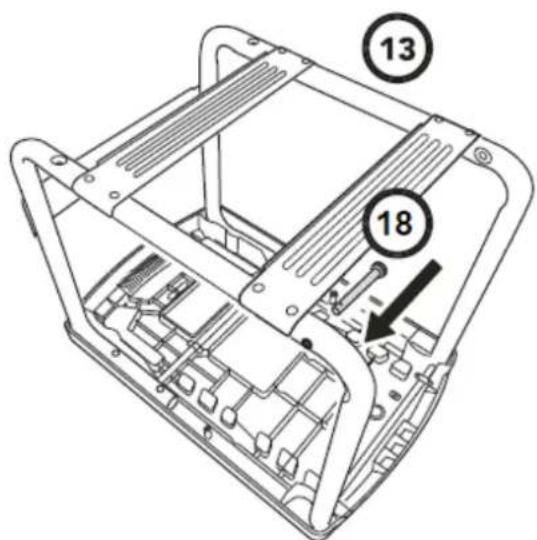

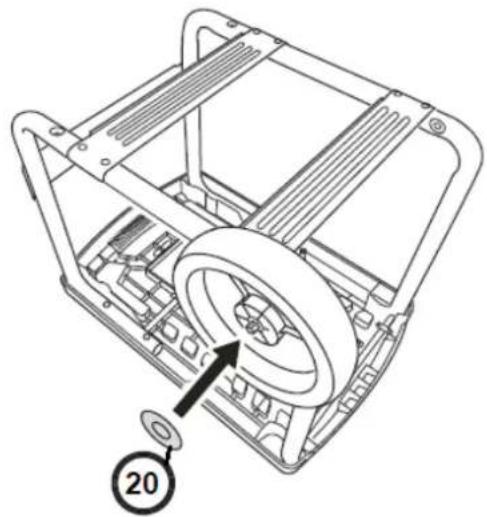

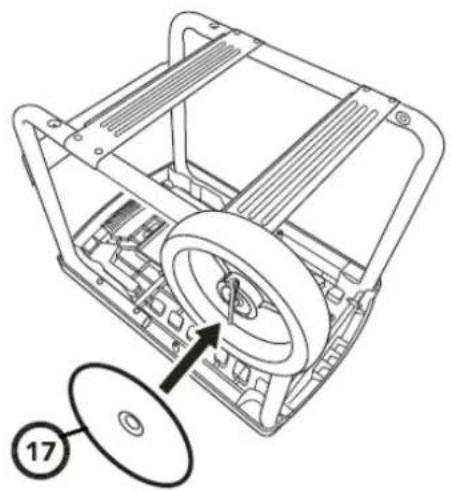

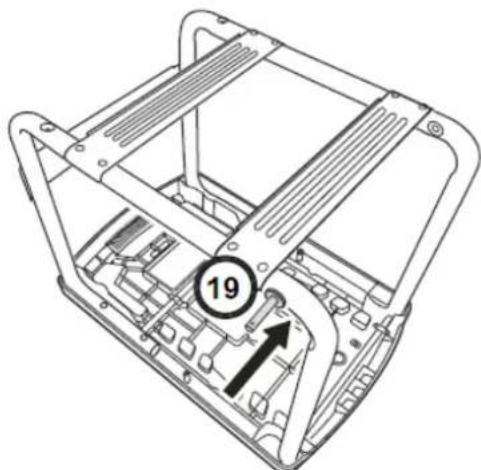

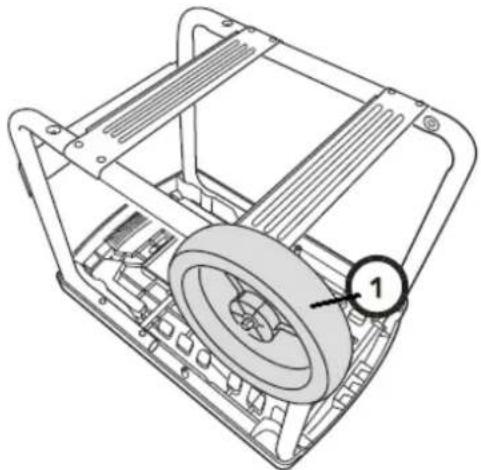

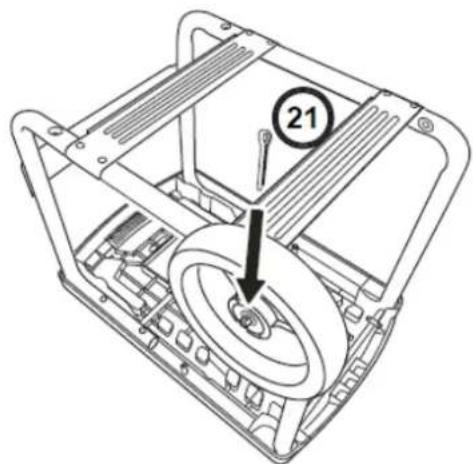

5.1 Montaż kółek.... 14
5.2 Montaż podpórek 16

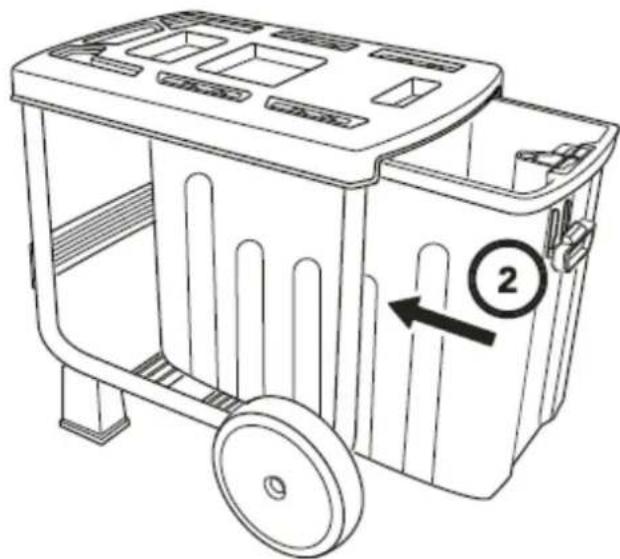

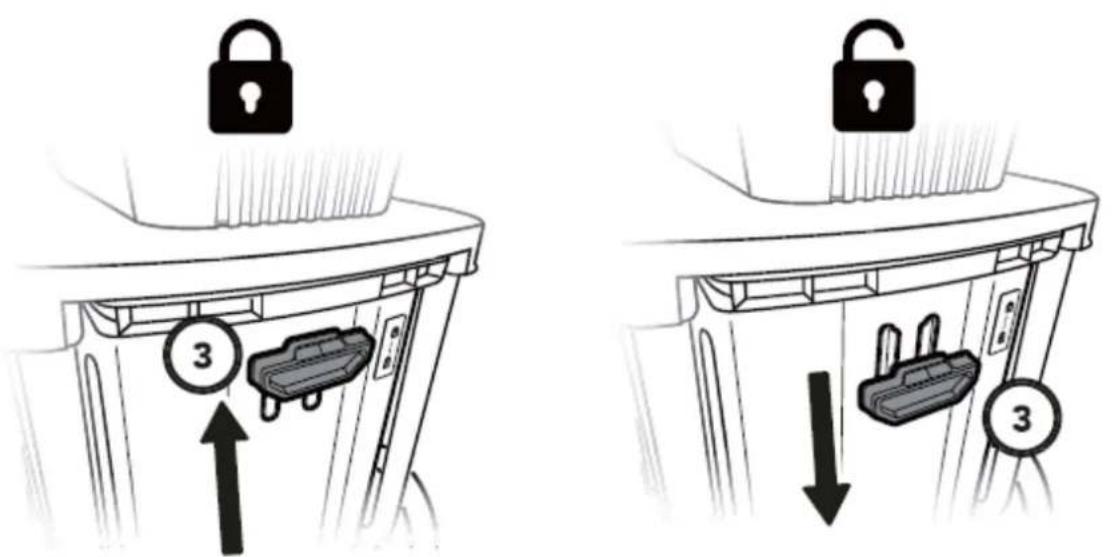

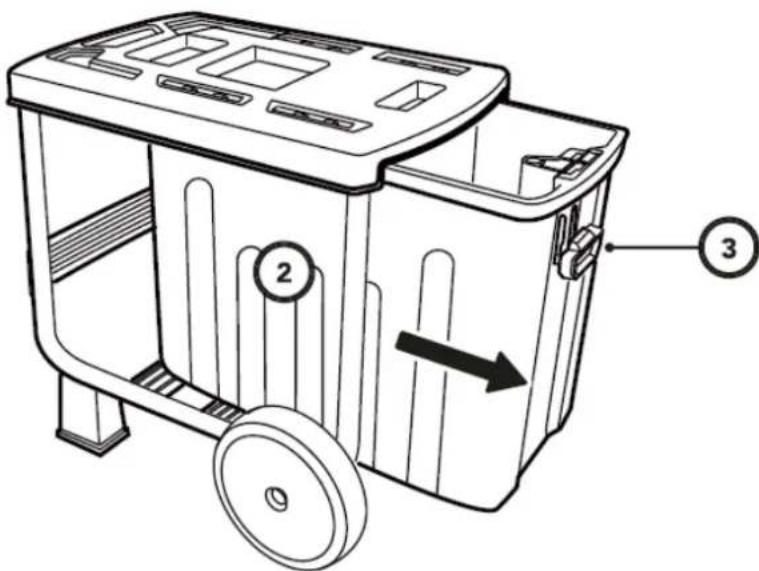

5.3 Zakładanie i zdejmowanie pojemnika na ścinki.... 16

1. Praca z urządzeniem 18

6.1 Bezpieczeństwo podczas pracy z urządzeniem.... 18
6.2 Regulacja docisku noża frezowego 19
6.3 Włączanie i wyłączanie....19
6.4 Używanie biegu wstecznego noża frezowego.... 20
6.5 Zabezpieczenie przeciążeniowe....20

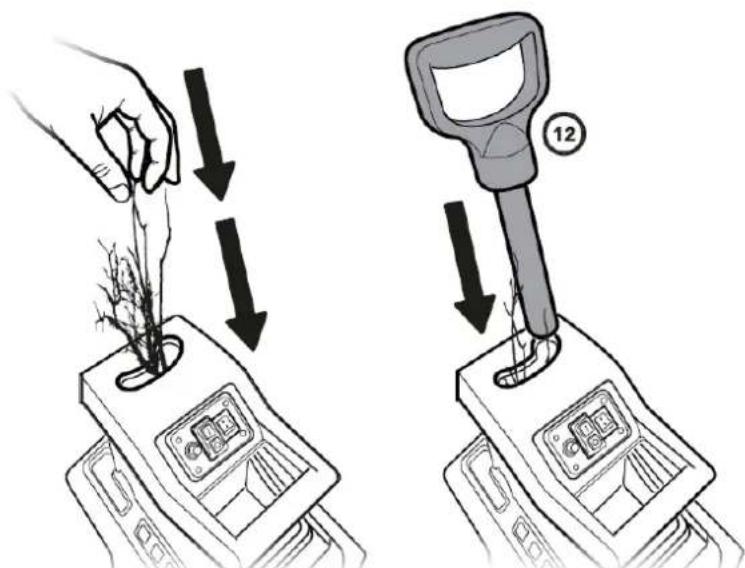

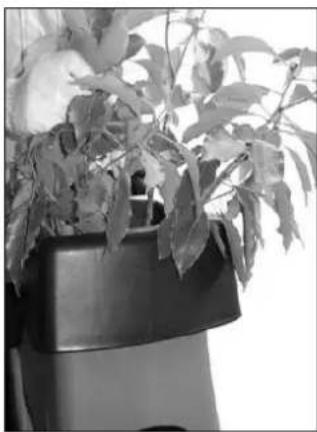

6.6 Używanie popychacza 21

1. Konserwacja, przechowywanie i zamawianie części zamiennych 22

7.1 Czyszczenie i konserwacja....22
7.2 Przechowywanie....22

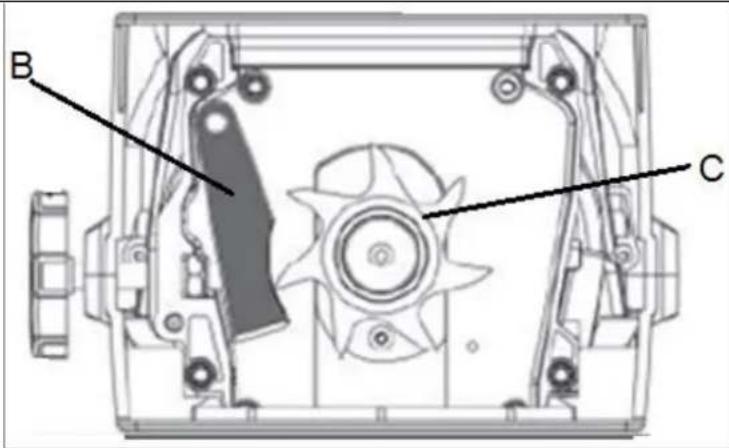

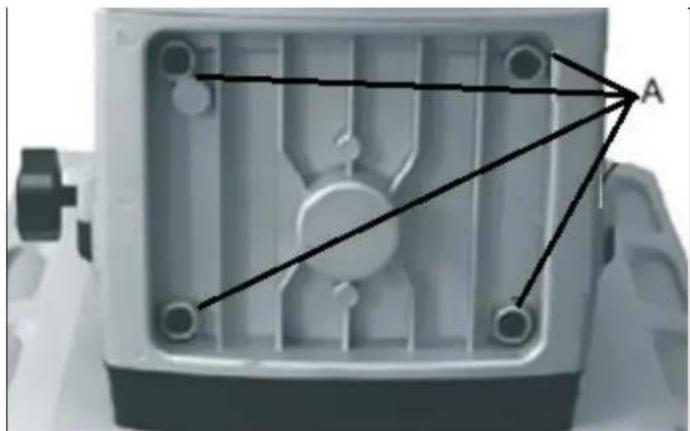

7.3 Wymiana noża lub płytki dociskowej 22
7.4 Przygotowanie do transportu 23
7.5 Zamawianie części 23

1. Najpopularniejsze usterki....23
2. Gwarancja....24
3. Usuwanie odpadów i recycling 25
4. Ryzyko resztkowe 25
   12.RYSUNEK ZŁOŻENIOWY NR 1 ...... 26

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy rozdrabniacza. Komplet powinien zawierać następujące elementy:

• korpus rozdrabniacza ze stelażem podporowym
• kółko - 2szt.
• kołpak - 2szt.
• zawleczka - 2szt.
• oś kół - 2 szt.
• podkładka – 4szt.
• podpórka – 2szt.
• śruba do montażu podpórki – 2szt.
• popychacz
• pojemnik na ścinki
• instrukcja obsługi
• karta gwarancyjna

2. Przeznaczenie

Urządzenie jest przeznaczone do rozdrabniania włóknistych lub drewnianych odpadów ogrodowych, takich jak ścinki z żywopłotów i drzew, gałączki, kora czy szyszki. Urządzenie jest przeznaczone do wykonywania prac przydomowych.

Każde inne jego wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Nie umieszczać szkła, kamieni, metalu, kości, plastiku i innych podobnych materiałów w urządzeniu.

Rozdrabniacz nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość obsługiwania maszyn.

Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.

Rozdrabniacz nie jest przystosowany do użytku komercyjnego.

Nie napełniaj rozdrabniacza kamieniami, szkłem, kości, tworzywami sztucznymi czy resztkami tekstyliów.

3. Opis ogólny

3.1 Opis działania

Rozdrabniacz ogrodowy posiada indukcyjny silnik elektryczny dużej mocy z dodatkowymi elementami zabezpieczającymi w postaci hamulca, bezpiecznika przeciążeniowego i blokady ponownego rozruchu. Mechanizm frezowy zapewnia automatyczne wciąganie materiału. Wytrzymały stelaż jezdny wyposażony w koła zapewnia stabilność i mobilność urządzenia. Rozdrobniony materiał zbierany jest do plastikowego pojemnika.

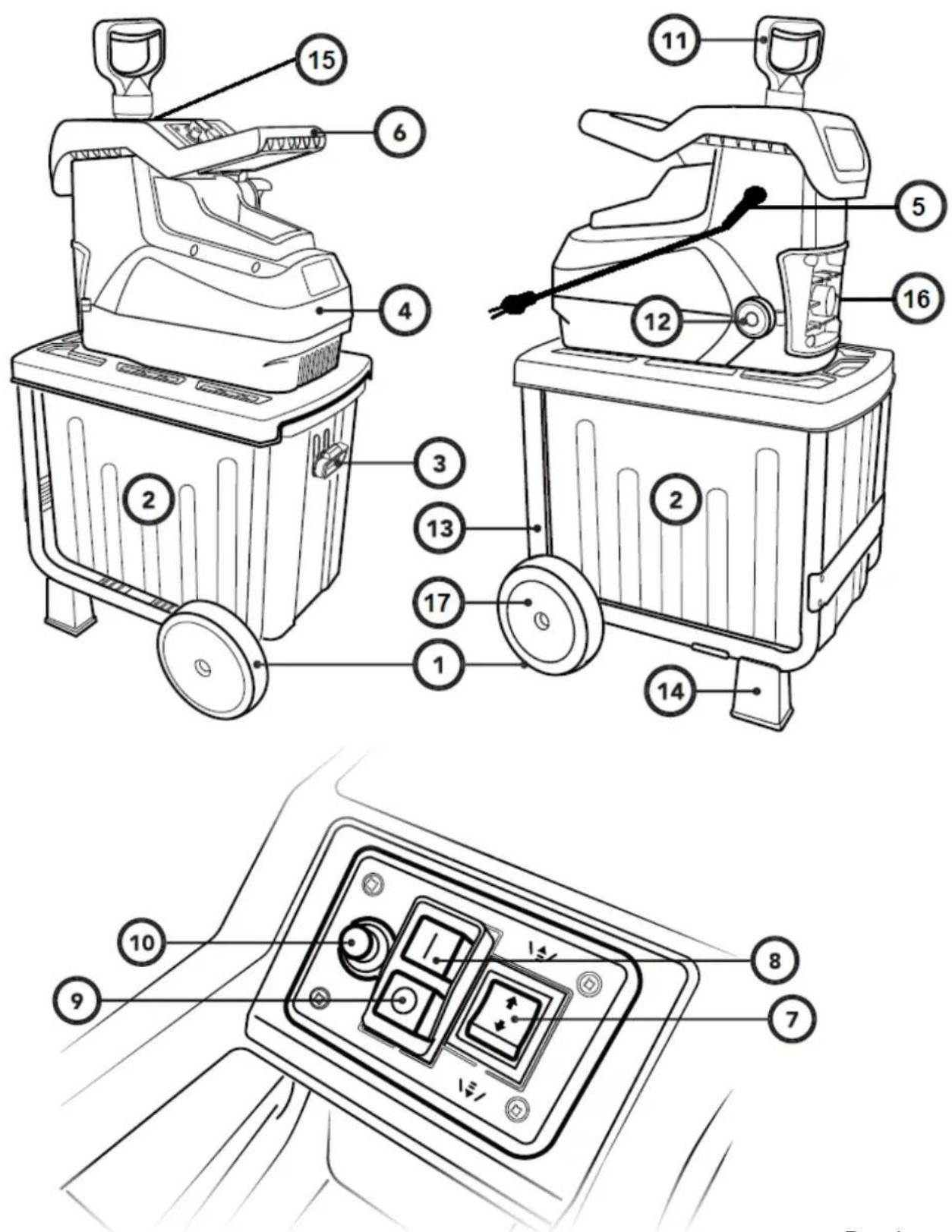

3.2 Elementy rozdrabniacza (budowa rozdrabniacza)

1. Koło transportowe
2. Pojemnik na ścinki
3. Wyłącznik bezpieczeństwa

4. Obudowa rozdrabniacza

5. Przewód zasilający z wtyczką

6. Uchwyt transportowy

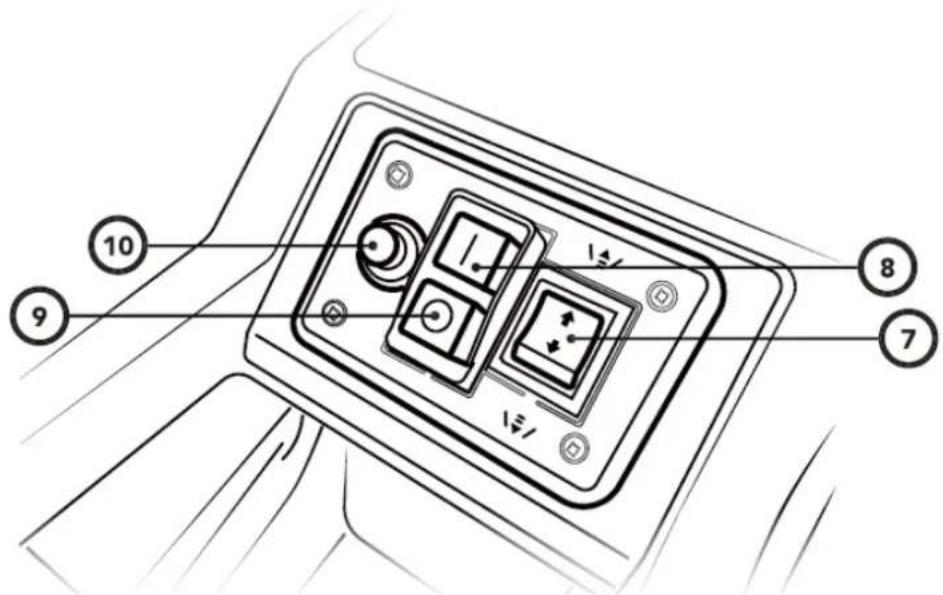

7. Przełącznik obrotu noża frezowego przód-tył
8. Przycisk włączania („I”)
9. Przycisk wyłączania („0“)
10. Wyłącznik przeciążeniowy
11. Popychacz do gałęzi

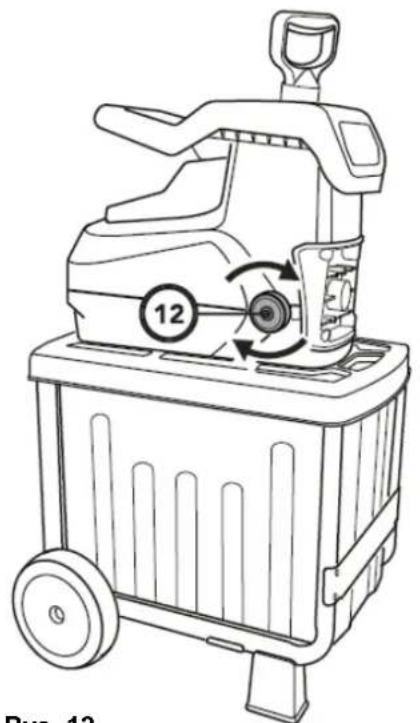

12. Pokrętło regulacji docisku noża frezowego
13. Stelaż podporowy

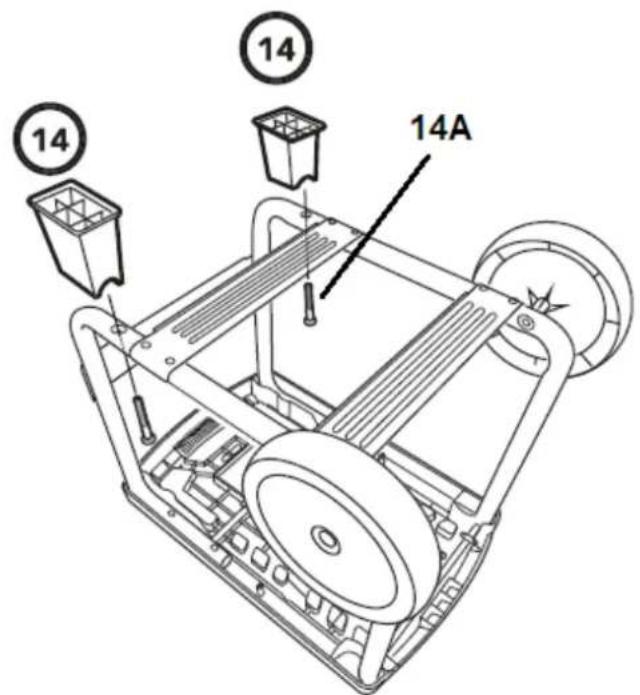

14. Stopy (podpórki)
15. Lej wrzutowy
16. Tylna ściana obudowy
17. Kołpak

Przed złożeniem rozdrabniacza zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia.

3.3 Dane techniczne

Model / numer katalogowy	Faworyt Pro BSE28 I / 18 046 296
Moc znamionowa silnika indukcyjnego	2800 W (P40)*
Napięcie sieciowe	230-240V~ 50Hz
Klasa ochrony	I Pierwsza klasa izolacji - produkt musi być uziemiony (zerowany).
Stopień ochrony	IPX4
Obroty noża frezowego bez obciążenia	46 obr/min
Max. średnica rozdrabnianej gałęzi	45 (mm)
Gwarantowany poziom mocy akustycznej	96 dB(A)
Zmierzony poziom mocy akustycznej	93,1 dB(A) k=2,67 dB(A)
Poziom ciśnienia akustycznego	84 dB(A), k=3 dB(A)
Waga netto	27,6 kg

* P40 Silnik do pracy okresowej S6:40% (praca przerywana z przerwami jałowymi) S6:40%. Oznacza to, ze na każde 10 minut pracy silnika może on pracować 4 minuty pod pełnym obciążeniem i 6 minut na biegu jałowym.

Wartości hałasu zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia. Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie. Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie rozdrabniacza.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

	OSTRZEŻENIEPrzeczytaj uważnie instrukcję obsługi przed uruchomieniem rozdrabniacza by zapoznać się z elementami sterującymi i prawidłową obsługą sprzętu.
	OSTRZEŻENIE!Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości od maszyny.Ryzyko zranienia - niebezpieczeństwo wyrzutu obcych przedmiotów z kanału wyrzutowego.
	OSTRZEŻENIE!Wyłącz i wyciągnij wtyczkę z gniazda sieciowego przed regulacją, czyszczeniem lub jeśli przewód zasilający jest zapłatany lub uszkodzony.Zachowaj bezpieczną odległość od otworu wrzutowego i strefy wyrzutu.Jeśli podczas pracy przewód uszkodzi się, nie dotykaj go. Natychmiast odłącz wtyczkę z gniazdka sieciowego lub odłącz rozdrabniacz od zasilania. Nie ciągnij za przewód i nie dotykaj przewodu.
	OSTRZEŻENIE!Noże się obracają. Trzymaj ręce i stopy z dala od otworów podczas pracy maszyny.Niebezpieczeństwo zranienia palców lub dłoni przez mechanizm rozdrabniający. Podczas pracy maszyny trzymaj ręce, stopy, włosy i ubranie z dala od otworów i rotujących części rozdrabniacza.Nie wkładaj rąk do leja wrzutowego ani kanału wyrzutowego. Nie otwieraj i nie zdejmuj osłon bezpieczeństwa jeśli silnik jest w ruchu.Nóż frezowy będzie się obracał jeszcze przez kilka sekund po wyłączeniu silnika.Poczekaj aż się zatrzyma.
	Nie narażaj urządzenia na działanie wilgoci ani nie pracuj w deszczu.Unikaj używania maszyny w złych warunkach atmosferycznych.
	NIEBEZPIECZEŃSTWO!Element tnący obraca się. Trzymaj ręce i stopy z dala od otworów podczas pracy maszyny. Zaczekaj aż wszystkie części składowe maszyny całkowicie się zatrzymają zanim ich dotkniesz.Niebezpieczeństwo zranienia przez mechanizm rozdrabniający.Element rozdrabniający porusza się jeszcze chwilę po wyłączeniu urządzenia. Nie dotykaj elementów maszyny przed zatrzymaniem jej wszystkich zespołów.
	Zakaz chodzenia i stawania. Nie używaj jako stopnia.
	OSTRZEŻENIE!Stosuj odpowiednią odzież ochronną.
	OSTRZEŻENIE!Zakładaj ochronniki słuchu.Zakładaj okulary ochronne.
	OSTRZEŻENIE!Pracuj w rękawicach ochronnych oraz w obuwiu roboczym z przeciwpoślizgową podeszwą.
	Regulacja docisku noża frezowego.OSTRZEŻENIE: przestań dokręcać kiedy nóż frezowy dotknie płytki
	Gwarantowany poziom mocy akustycznej.
IPX4	Poziom ochrony przed twardymi ciałami obcymi o średnicy większej niż φ 12 mm oraz zabezpieczenie przed rozbryzgami
	Produkt odpowiada standardom bezpieczeństwa.
	Nie wyrzucaj urządzenia razem ze śmieciami domowymi.Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do utylizacji zgodnej z przepisami o ochronie środowiska (do punktów recyklingu).
	I klasa izolacji – Pierwsza klasa izolacji - produkt musi być uziemiony (zerowany).

4.2 Symbole w instrukcji obsługi

TEN SYMBOL JEST BARDZO WAŻNY, BO SYGNALIZUJE WSKAZÓWKI BEZPIECZEŃSTWA, YCH NIEPRZESTRZEGANIE, MOŻE ZAGROZIĆ TWOJEMU OSOBISTEMU BEZPIECZEŃSTWU, EJ WŁASNOŚCI LUB OSOBIE TRZECIEJ.

PRZED URUCHOMIENIEM URZĄDZENIE PRZECZYTAJ UWAŻNIE WSZYSTKIE WSKAZÓWKI W INSTRUKCJI URZĄDZENIA.

NIEBEZPIECZEŃSTWO - Znak jest używany by wskazać obecność ryzyka, które spowodowuje

poważne obrażenia ciała, śmierć czy uszkodzenie rzeczy materialnych, jeśli znak zostanie zignorowany.

OSTRZEŻENIE - Znak jest używany by wskazać obecność ryzyka, które może spowodować poważne

obrażenia ciała, śmierć czy uszkodzenie rzeczy materialnych, jeśli znak zostanie zignorowany.

UWAGA - Znak jest używany by wskazać obecność ryzyka, które może spowodować lżejsze

obrażenia ciała czy uszkodzenie rzeczy materialnych, jeśli znak zostanie zignorowany.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Rozdrabniacz elektryczny w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na wszelkie implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implanty konsultację z lekarzem i producentem implantu przed rozpoczęciem obsługiwania urządzenia.

OSTRZEŻENIE

Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami

dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „urządzenie elektryczne“ odnosi się do urządzenia zasilanego energią elektryczną z sieci (z przewodem zasilającym).

1. Bezpieczeństwo miejsca pracy

a) Stanowisko pracy utrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem elektrycznym.

2. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego, trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki z gniazdka ciągnąc za przewód. Chron przewód przed wysokimi temperaturami, trzymaj z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych urazów ciała.

b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego wyposażenia ochronnego tj. rękawic ochronnych, obuwia z podeszwami przeciwpoślizgowymi czy maski przeciwpyłowej, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.

c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed włożeniem wtyczki do źródła zasilania a także przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „OFF/ O”). Trzymanie palca na wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.

d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń ciała.

e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.

f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani bizuterii. Włosy, ubranie i rękawice trzymaj z daleka od ruchomych części. Luźne ubranie, bizuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie może spowodować poważne obrażenia w ciągu jednej sekundy.

1. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych

a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie mocy lepiej i bezpieczniej.

b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy urządzeniem elektrycznym, wyciągnij wtyczkę z gniazda zasilania. Ten środek ostrożności zapobiega niezamierzonemu włączeniu urządzenia elektrycznego.

d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami. Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.

e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane, poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane urządzenia elektryczne.

f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowane elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w użytkowaniu.

g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

5. Serwis

Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

4.4 Dodatkowe wskazówki bezpieczeństwa

1. Wskazówki bezpieczeństwa dotyczące pracy narzędziem tnącym

- Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.

- Nie używaj rozdrabniacza do innych celów niż do rozdrabniania włóknistych lub drewnianych odpadów ogrodowych, takich jak ścinki z żywopłotów i drzew, gałączki, kora czy szyszki.

- Noś ochronniki słuchu i okulary ochronne podczas pracy, również w czasie regulacji czy naprawy rozdrabniacza. Używaj rękawic ochronnych (w miarę możliwości ze skóry). Zawsze zakładaj solidne obuwie oraz długie spodnie podczas obsługi urządzenia.

- Przed uruchomieniem maszyny upewnij się, że lej wrzutowy jest pusty.

- Głowa i całe ciało muszą znajdować się w bezpiecznej odległości od otworu wrzutowego.

- Podczas pracy nie wkładaj rąk do leja wrzutowego, do kanału wyrzutowego ani blisko rotujących części.

- Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy.

- Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.

- Sprawdź rozdrabniany materiał przed rozpoczęciem pracy. Usuń wszelkie szkło, kamienie, druty oraz inne ciała obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie.

- Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli jest uszkodzone lub brak w nim elementów czy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.

- Nie używaj maszyny bez zamontowanego leja wrzutowego!

- Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

- Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie rozdrabniaj mokrego materiału.

- Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

- Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru. Podczas przerw w pracy pozostaw urządzenie w taki sposób, aby nie stanowiło zagrożenie dla nikogo.

- Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od noża frezowego.

- Przenoś urządzenie wyłączniechodząc, nie biegaj z urządzeniem.

- Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

- Zachowuj zawsze stabilną pozycję ciała – stój w lekkim rozkroku, utrzymuj równowagę i używaj maszyny, stojąc na stabilnym, pewnym i równym podłożu. Ne stawaj na wyższym poziomie niż podłoże maszyny, gdy jest do niej ładowany materiał. Nie pochylaj się do przodu przy wrzucaniu materiału. Nigdy nie stój wyżej niż urządzenie. Śliskie podłoże, ukryte w nim dziury lub niestabilna pozycja mogą spowodować utratę równowagi lub kontroli nad urządzeniem zwłaszcza w nieoczekiwanej sytuacji.

- Pracuj maszyną w zalecanej pozycji i tylko na stabilnej płaskiej powierzchni. Nie obsługuj maszyny na powierzchni brukowanej lub żwirowej, na której wyrzucany materiał mógłby powodować zranienie,

- Nigdy nie próbuj zatrzymywać elementu tnącego (noża frezowego) ręką! Kontakt z nożem frezowym może spowodować obrażenia.

- Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.

- Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.

- Po wyłączeniu urządzenia nóż frezowy porusza się jeszcze przez kilka sekund. Ręce i nogi trzymaj z daleka od urządzenia.

- Usuwaj resztki rozdrabnianego materiału tylko przy wyłączonym urządzeniu.

- Nie próbuj uwolnić zablokowanego/ zakleszczonego noża frezowego, zanim nie wyłączysz urządzenia.

- Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

- Zawsze wyłącz urządzenie ze źródła zasilania:

- gdy oddalasz się od urządzenia elektrycznego;

- jeżeli urządzenie jest nieużywane;

- gdy przystępujesz do oględzin;

- przed czyszczeniem;

- przed sprawdzaniem i przechowywaniem;

- przystępujesz do usuwania blokady z noża frezowego;

- przewód sieciowy jest uszkodzony, poplątany;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do

autoryzowanego serwisu.

- Jeśli mechanizm tnący uderzy w jaki obcy obiekt lub maszyna zacznie wydawać dziwne odglosy, czy wibrować - wyłącz zasilanie i pozwól, by urządzenie się zatrzymało. Odłącz przewód od zasilania elektrycznego i postępuj w następujący sposób:

• sprawdź uszkodzenie;
• wymień lub napraw wszystkie uszkodzone części;
• sprawdź i dokręć wszystkie luźne elementy maszyny;
• jeżeli posiadasz odpowiednie kwalifikacje wymień lub napraw uszkodzone części.

- Jeżeli wlot lub wyrzut maszyny jest zapchany, wyłącz silnik i wyjmij wtyczkę z gniazdka sieciowego przed usunięciem resztek materiału z otworu wlotowego lub kanału wyrzutowego. Nie dopuść aby przetworzony materiał zalegał w strefie wyrzutu, może to uniemożliwić wyrzut i skutkować odrzutem materiału przed lej wrzutowy.

• Podczas pracy urządzeniem emitowane są pyły drzewne, które mogą stanowić zagrożenie dla zdrowia (zwłaszcza u alergików).
• Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

2. Bezpieczeństwo elektryczne

• Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.
• Gniazdo przyłączeniowe do przewodu zasilającego musi być wyposażone w 2 styki + dotykowo styk zerujący 10-16A/250V zgodnie z normami europejskimi. Przewody zasilające z sieci nie powinny mieć przekroju mniejszego niż przewód H07 RN-F (o przekroju 1,5 mm²). Używaj tylko przedłużaczy w izolacji gumowej (H07RN-F). Używaj przedłużaczy o intensywnym kolorze, które są lepiej widoczne.
• Podłącz główne przewody do standardowego zasilania elektrycznego 230 V + 10% (50 Hz + 1 Hz).
• Urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.
• Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób modyfikować.
• Stosuj tylko i wyłącznie dopuszczone przewody sieciowe 3-żyłowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 10 m. Przekrój poprzeczny żyły przewodu sieciowego musi wynosić przynajmniej 1,5 mm ^2 . Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem uszkodzeń.
• Utrzymuj przewód sieciowy w taki sposób, aby podczas pracy nie został pochwycony przez gałęzie i podobne przedmioty, ani przypadkowo przecięty. Trzymaj przewód zasilający z dala od elementów tnących rozdrabniacza. Mogą one uszkodzić przewód jak również prowadzić do porażenia elektrycznego!
• Jeżeli przewód sieciowy jest uszkodzony lub zapłącze się, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Jeżeli jest uszkodzony nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis (www.krysiak.pl).

3. Bezpieczna konserwacja, przechowywanie i transport

Przed serwisowaniem, kontrolą lub przechowywaniem urządzenia, bądź też wymianą części zamiennych wyłącz urządzenie i odłącz od źródła zasilania. Upewnij się, że wszystkie rotujące części całkowicie się zatrzymały. Niech maszyna ostygnie, zanim zaczniesz ją sprawdzać, czy regulować. Zawsze powinna ostygnąć przed przechowywaniem.

• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Pracując przy nożu frezowym, zakładaj zawsze rękawice ochronne.
• Nie transportuj urządzenia i nie przechylaj go przy włączonym silniku. Przenoś rozdrabniacz tylko za uchwyt i przy nieruchomoym elemencie tnącym. Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo zranienia przez nóż frezowy.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj instrukcji konserwacyjnych.
• Zużyty nóż frezowy regularnie sprawdzaj i obracaj/ wymieniaj. Tępy nóż frezowy powoduje przeciążenie maszyny. Wywołane w ten sposób szkody nie podlegają gwarancji.

• Ze względów bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsłudze noża frezowego.

• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

• Wyłączaj urządzenie dopiero po całkowitym opróżnieniu leja wrzutowego, w przeciwnym razie urządzenie może się zablokować, co może uniemożliwić jego ponowne uruchomienie.
• Niqdy nie próbuj obejść mechanizmu blokady w osłonie.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Wyjmij poszczególne elementy urządzenia z kartonu.

Wyjmij pojemnik na ścinki ze stelaża.

5.1 Montaż kółek

1. Postaw maszyne do góry nogami.
2. Wsuń oś koła (Rys. 2, poz. 18) przez otwór w stelażu (Rys. 2, poz. 13)

Rys. 2

1. Umieść podkładkę (Rys. 3, poz. 19) na osi koła (Rys. 2, poz. 18).

1. Umieść koło (Rys. 4, poz. 1) na osi koła (Rys. 2, poz. 18).

1. Nałoż podkładkę (Rys. 5, poz. 20) na oś koła.

1. Zabezpiecz koło zawleczką (Rys. 6, poz. 21) umieszczając zawleczkę w otworze osi i zaginając na końcach aby nie wypadła.

Rys. 6

1. Nałóż kołpak (Rys. 7 poz. 17) na koło.

Czynności 2-7 wykonaj dla drugiego koła z drugiej strony stelaża

5.2 Montaż podpórek

1. Umieść 2 podpórki (Rys. 8, poz. 14) na stelażu i każdą z podpórek zabezpiecz za pomocą dostarczonej śruby (Rys. 8, poz. 14A) jak na Rys, 8.

Rys. 8

5.3 Zakładanie i zdejmowanie pojemnika na ścinki

Wyłącz zasilanie przed zakładaniem bądź zdejmowaniem pojemnika na ścinki.

1. Ustaw prawidłowo zmontowany rozdrabniacz.
2. Wsuń do końca pojemnik na stelaż rozdrabniacza.

1. Zabezpiecz pojemnik przed otwarciem zamykając go przyciskiem zabezpieczającym (Rys. 10, poz. 3) jak pokazuje strzałka na Rys. 10 (otwarte=w dół, zamknięte=w górę). Przycisk ma w sobie włącznik bezpieczeństwa, który powinien zostać umieszczony w obudowie rozdrabniacza – nieprawidłowe zabezpieczenie pojemnika nie pozwoli na uruchomienie urządzenia.

1. Przesuń przycisk bezpieczeństwa w dół w celu zdemontowania pojemnika (Rys. 10).
2. Wysuń pojemnik (Rys. 11, poz. 2) ze stelaża w celu opróżnienia pojemnika

Otwory wentylacyjne znajdujące się na korpusie urządzenia nie mogą być przykryte np. rozdrabnianym iałem. Upewnij się że obszar wkoło przycisku zabezpieczającego jest czysty.

1. Po wyczyszczeniu pojemnika wykonaj kroki 2 i 3.

6. Praca z urządzeniem

6.1 Bezpieczeństwo podczas pracy z urządzeniem

1. Przed uruchomieniem przejrzyj materiały, które chcesz rozdrobnić. Usuń wszelkie przedmioty czy odpady, które mogą zostać wyrzucone, zapchać lej lub zblokować noż frezowy. Usuń ziemię z korzeni. Obce obiekty takie jak kamienie, szkło, metale, tkaniny czy plastik pod żadnym pozorem nie powinny się znaleźć w leju rozdrabniacza, mogą uszkodzić noż frezowy.
2. Nie używaj maszyny bez zamontowanego leja wrzutowego!!!
3. Nie pozwól by Twoje ręce lub ubranie zostały wciągnięte przez rozdrabniacz.
4. Zawsze umiejscawiaj maszynę na twardej, płaskiej powierzchni. Podczas pracy nie przechylaj urządzenia, ani nie przenoś.
5. Pozwól by nóż frezowy osiągnął pełną prędkość obrotową zanim zaczniesz wkładać materiał do leja.

6. Używaj maszyny tylko do rozdrabniania następujących materiałów:

7. gałązki i gałęzie (max. średnica 45mm);

8. końcówki ścinanych krzewów;
9. końcówki ścinanych żywopłotów;
10. resztki roślin i innych odpadów ogrodowych;

11. liście i korzenie roślin (usuń pozostałości ziemi z korzeni przed rozdrabnianiem).

12. Nie wkładaj do leja śmieci takich jak odpady kuchenne, tylko kompostuj je.

13. Wkładaj materiał do rozdrobnienia w rogu leja wrzutowego, nie jest on zbyt obszerny, ale materiał zostanie wciągnięty przez nóż frezowy do środka.

14. Nie wkładaj za dużo materiału naraz ponieważ można zablokować lej wpustowy.

10.

Ostrzeżenie: Długie gałęzie wystające z maszyny mogą Cię uderzyć gdy zaczną być wciągane przez nóż frezowy. Zachowaj bezpieczną odległość przy uruchamianiu.

1. Upewnij się, że rozdrobniony materiał może swobodnie wypadać z kanału wyrzutowego.
2. Podczas użytkowania regularnie opróżniaj pojemnik na ścinki (patrz Pkt 5.3). Nie dopuszczaj do całkowitego napełnienia pojemnika. Zaleca się opróżnianie pojemnika każdorazowo po zapełnieniu w połowie i za każdym razem po skończonej pracy.
3. By uzyskać lepszy kompost możesz rozdrobniony materiał rozdrabniać po raz drugi.
4. Nie pozwól by rozdrabniany materiał gromadził się wokół strefy wyrzutowej ani aby zebrał się do takiego poziomu, że zablokuje kanał wyrzutowy
5. Materiały organiczne zawierają dużą ilość wody i soki roślinne, i mogą przyklejać się do rozdrabniacza. By

temu zapobiec pozostaw materiał na parę dni by wyschnął. Duże gałęzie najlepiej jednak rozdrabniaj gdy są świeżo ścięte.

1. Jeśli podczas rozdrabniania nóż frezowy nagle zatrzyma się, wyłącz natychmiast rozdrabniacz i odłącz od zasilania zanim zaczniesz szukać przyczyny zatrzymania. Usuń wszystkie pozostałości i odpady z noża frezowego i sprawdź czy są jakieś uszkodzenia zanim rozpoczniesz rozdrabnianie.

2. Jeśli nóż frezowy zatrzyma się nagle na więcej niż 5 sekund oznacza to że zadziałał przeciążeniowy wyłącznik bezpieczeństwa i wyłączyć maszynę. Pozwól by urządzenie ostygło przynajmniej ok. 1 minutę zanim ponownie ją uruchomisz. Najpierw wciśnij włącznik przeciążeniowy a następnie włącznik maszyny.

3. Jeśli mechanizm tnący uderzy w obcy przedmiot lub urządzenie zacznie anormalnie wibrować lub hałasować, natychmiast wyłącz urządzenie i poczekaj aż noż frezowy się zatrzyma. Wyciągnij wtyczkę z gniazdka sieciowego i postępuj w następujący sposób:

a) sprawdź uszkodzenie,
b) wymień lub napraw uszkodzone części,
c) sprawdź i dokręć luźne części, śruby i nakrętki.

1. Utrzymuj otwory wylotowe z silnika wolne od odpadów, kurzu i brudu, by chronić silnik przed uszkodzeniem lub możliwym pożarem.

2. Gdy opuszczasz miejsce pracy wyłącz rozdrabniacz, odłącz od zasilania i poczekaj aż noż frezowy całkowicie się zatrzyma.

6.2 Regulacja docisku noża frezowego

Rozdrabniacz wyposażony jest w płytkę dociskową za pośrednictwem, której reguluje się prześwit pomiędzy elementami rozdrabniającymi. Urządzenie zostało fabrycznie wyregulowane pod tym kątem.

Regulacji prześwitu dokonujemy dokręcając lub odkręcając pokrętło do regulacji docisku noża frezowego (Rys. 12, poz. 12).

Jeżeli zbyt często dochodzi do blokady rozdrabnianego materiału, należy zmniejszyć docisk płytki przez przekręcenie pokrętła do regulacji docisku noża frezowego (Rys. 12, poz. 12) w kierunku przeciwnym do kierunku wskazówek zegara.

Jeżeli materiał nie jest odpowiednio rozdrabniany przekręć pokrętło regulacji docisku noża frezowego zgodnie z kierunkiem wskazówek zegara.

Pokrętło przekręcaj powoli i stopniowo aż usłyszysz dźwięk skrobania. Małe aluminiowe wiórki wydostaną się z otworu wyrzutowego.

6.3 Włączanie i wyłączanie

Podłącz urządzenie do prądu i uruchom. Jeśli wydaje jakieś niepokojące dźwięki – skontaktuj

się ze sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

1. Podłącz urządzenie do źródła prądu.
2. Naciśnij przełącznik biegu (Rys. 13, poz. 7) wybierając kierunek pracy przód lub tył (wciąganie – wycofywanie).
3. Wciśnij włącznik (Rys. 13, poz. 8) w pozycję WŁ/ I by uruchomić urządzenie.
4. Gdy wciśniesz wyłącznik (Rys. 13, poz. 9) WYL/ O aby wyłączyć urządzenie.

1. Jeżeli chcesz użyć biegu wstecznego (wycofywanie) załącz przycisk (Rys. 13, poz. 7) w pozycji wstecz następnie wciśnij przycisk (Rys. 13, poz. 8) w pozycji WŁ/ I. Przy pracy wstecz musisz cały czas przytrzymywać przycisk włącznika w pozycji WŁ/I.

Nigdy nie zmieniaj kierunku pracy noża frezowego gdy włącznik jest w pozycji WŁ/I. Zawsze zaj rozdrabniacz i dopiero wówczas wybieraj kierunek pracy noża frezowego.

Rozdrabnianie zatrzyma się w ciągu ok. 5 sekund od wyłączenia zasilania.

Twoje palce i inne części ciała nie mogą znajdować się w otworze leja.

Nie sięgaj wyżej niż urządzenie.

6.4 Używanie biegu wstecznego noża frezowego

Jeżeli rozdrabniany materiał utknie podczas rozdrabniania

1. wciśnij wyłącznik na WYŁ/O
2. załącz przycisk (Rys. 13, poz. 7) w pozycji wstecz
3. wciśnij przycisk (Rys. 13, poz. 8) w pozycji WŁ/ I i przytrzymaj go
4. jeżeli cały materiał zostanie usunięty puść wyłącznik (Rys. 13, poz. 8)
5. załącz przycisk (Rys. 13, poz. 7) do pozycji do przodu

Jeżeli dojdzie to automatycznego wyłączenia urządzenia w wyniku przeciążenia, urządzenie może się użyć automatycznie, jeżeli pozostał w nim zablokowany rozdrabniany materiał.

6.5 Zabezpieczenie przeciążeniowe

Zabezpieczenie uruchomi się w następujących okolicznościach:

1. Zbyt dużo nagromadzonego rozdrobnionego materiału w mechanizmie rozdrabniającym.
2. Jeśli materiał jest większy niż zalecany, tzn. np. za grube gałęzie.
3. Przy nieprawidłowo ustawionym prześwicie co może spowodować zbyt duży opór.

Gdy wyłącznik przeciążeniowy zadziała, wyłącz rozdrabniacz i odłącz urządzenie od źródła prądu.

1. Pozostaw silnik na kilka minut (minimum 1 minutę) do ostygnięcia.
2. Usuń odpady i pozostałości z mechanizmu rozdrabniającego.
3. Podłacz zasilanie i wciśnij wyłącznik przeciażeniowy (Rys. 13, poz. 10).
4. Gdy jesteś gotowy by rozpocząć rozdrabnianie wciśnij przycisk (Rys. 13, poz. 8) na WŁ/ I.

Jeżeli doszło do uruchomienia zabezpieczenia przeciążeniowego w wyniku blokady przez rozdrabniany materiał i nie możesz go w pełni usunąć:

1. Ustaw przycisk kierunku pracy ostrzy (Rys. 13, poz. 7) na cofanie
2. Wciśnij wyłącznik przeciążeniowy (Rys. 13, poz. 10)
3. Wciśnij przycisk (Rys. 13, poz. 8) na WŁ/ I
4. Jak zblokowany materiał zostanie usuniety, wciśnij wyłącznik na WYŁ/O
5. Ustaw przycisk kierunku pracy ostrzy (Rys. 13, poz. 7) na wciąganie
6. Wciśnij przycisk (Rys. 13, poz. 8) na WŁ/ I i pracuj normalnie.

6.6 Używanie popychacza

Urządzenie jest wyposażone w popychacz (Rys. 1, poz. 11), który służy by dopychać w leju mniejsze części materiału takie jak małe gałączki, liście lub drobne odpady ogrodowe i roślinność. W tym celu:

1. Włóż materiały do leja. (Rys. 14).

1. Włóż popychacz w otwór leja wpychając materiał na element rozdrabniający (Rys. 15).

1. Poczekaj aż materiał zostanie rozdrobniony zanim dołożysz następną porcję.
2. Nie przytrzymuj rękoma materiału który ma zostać rozdrobniony.

7. Konserwacja, przechowywanie i zamawianie części zamiennych

Przed wykonaniem prac konserwacyjnych, czyszczeniem bądź przechowywaniem wyłącz urządzenie, glnij wtyczkę sieciową i poczekaj, aż noż frezowy zatrzyma się.

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej.

7.1 Czyszczenie i konserwacja

• Utrzymuj rozdrabniacz, koła i otwory wentylacyjne silnika w czystości. By chronić silnik przed uszkodzeniem bądź pożarem nie dopuszczaj do zbierania się kurzu i innych zabrudzeń.
• Usuwaj pozostałości rozdrabniania używając szczotki.
• Zawsze wyczyść urządzenie po pracy. Wyczyść plastikowy korpus i plastikowe części używająć miękkiej szmatki. Nie używai środków czyszczących czy rozpuszczalnika.
• Zawsze sprawdź czy rozdrabniacz a szczególnie elementy bezpieczeństwa nie są zużyte czy nie są uszkodzone, i czy są dobrze dokrecone.
• Nie czyść rozdrabniacza strumieniem wody ani nie płucz go. Woda nie może dostać się do środka rozdrabniacza

7.2 Przechowywanie

1. Urządzenie przechowuj w suchym miejscu, zabezpieczonym przed pyłem i poza zasięgiem dzieci.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu odłącz urządzenie od zasilania elektrycznego oraz poczekaj, aż ostygnie silnik.
3. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
4. Nie zawijaj rozdrabniacza w worki foliowe – może w nich powstać wilgoć i pleśń.
5. Możesz zapakować go w oryginalny bądź zastępczy karton.

7.3 Wymiana noża lub płytki dociskowej

Jeżeli materiał nie jest odpowiednio rozdrabniany lub wciągany przez urządzenie należy odpowiednio wymienić element rozdrabniający lub płytkę dociskową.

1. Upewnii się, że rozdrabniacz jest wyłączony, a wtyczka wyjęta z gniazdka sieciowego.
2. Zdejmij osłone tylną rozdrabniacza odkręcając 4 śruby (Rys. 16, poz. A) za pomocą klucza imbusowego.

1. Podczas wymiany noża (Rys. 17, poz. B) czy płytki dociskowej (Rys. 17, poz. C) noś na dłoniach rękawice ochronne.

Rys. 17
4. Wymień element rozdrabniający lub płytkę dociskową i założ osłonę a następnie dokręć śruby.
Zaleca się wymianę elementu rozdrabniającego i płytki dociskowej na oryginalne.
Nr katalogowy elementu rozdrabniającego : powołaj się na nr 70 numer z rysunku złożeniowego.
Nr katalogowy płytki dociskowej u producenta: powołaj się na nr 61 z rysunku złożeniowego.

7.4 Przygotowanie do transportu

1. Oczyć rozdrabniacz z brudu i resztek drewna.

2. Włóż rozdrabniacz do oryginalnego bądź zastępczego kartonu.

7.5 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej, umieszczonej na obudowie:

- Typ urządzenia

- Numer artykułu

- Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.
Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl.

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Najpopularniejsze usterki

Problem	Możliwe przyczyny	Rozwiązanie
Nie można uruchomić urządzenia	Brak napięcia	Sprawdź zasilanie
	Pojemnik na ścinki nie jest na swoim miejscu	Dopchnij pojemnik na ścinki aby znalazł się w odpowiedniej pozycji i umieść wyłącznik bezpieczeństwa znajdujący się na pojemniku w pozycji „Zamkniętej”
	Zadziałał wyłącznik przeciążeniowy	Wciśnij wyłącznik przeciążeniowy co powinno uruchomić na nowo urządzenie.
	Uszkodzone gniazdko, przewód, wtyczka, okablowanie wewnętrzne	Udaj się do autoryzowanego serwisu
	Zbyt małe napięcie w gniazdku / niedziałające gniazdko	Zmień podłączenie urządzenia do innego gniazdka
Maszyna pracuje z przerwami	Uszkodzone okablowanie wewnętrzne	Udaj się do autoryzowanego serwisu
	Uszkodzony włącznik	Udaj się do autoryzowanego serwisu
Materiał do rozdrabniania nie jest wciągany	Niewłaściwy kierunek ruchu noża frezowego	Zmień kierunek wciągania materiału używając przycisku zmiany kierunku ruchu noża frezowego
	Materiał rozdrabniany jest za mokry albo ma za dużą średnicę	Spróbuj rozdrabniać bardziej suchy materiał bądź gałączki o mniejszej średnicy
Materiał rozdrabniany cofa się	Ustawiony nieodpowiedni nacisk noża frezowego	Zmień nacisk noża frezowego (patrz Regulacja docisku noża frezowego)
Ciężko / słabo tnie	Niskie obroty silnika	Udaj się do autoryzowanego serwisu
	Niesprawny element tnący	Naostrz bądź wymień element tnący
Zatrzymana praca rozdrabniacza	Przeciążony silnik	Poczekaj, aż element termiczny ostygnie i wciśnij przycisk
	Zakleszczony materiał	Odłącz zasilanie, usuń zablokowany materiał

9. Gwarancja

Okres gwarancji na urządzenia marki Faworyt Pro z wyjątkiem elementów określonych w ust. 6 pkt 5. 6, 7 karty gwarancyjnej:

• 24 miesiące w przypadku zakupu komercyjnego dla wszystkich urządzeń.
- 24 miesiące w przypadku zakupu komercyjnego oraz konsumenckiego dla urządzeń z silnikami 2-suwowymi.
- 36 miesięcy dla urządzeń z silnikami 4-suwowymi w przypadku zakupu konsumenckiego. Warunkiem zachowania 36 miesięcznego okresu gwarancji jest wykonanie przeglądu zerowego po zakupie i dokonanie dwóch, płatnych przeglądów urządzenia w autoryzowanym punkcie serwisowym - w 12 oraz 24 miesiącu od daty zakupu. W przypadku nie dokonania takich przeglądów okres gwarancji wynosi 24 miesiące.
- 36 miesięcy dla pozostałych urządzeń (nie posiadających 2, 4-suwowych silników) w przypadku zakupu konsumenckiego.
- 6 miesięcy na akumulatory zastosowane w urządzeniach.

W ramach czynności sprzedaży sprzedawca jest odpowiedzialny za wykonanie przeglądu zerowego tj.: dokonanie w obecności Klienta sprawdzenia kompletności urządzenia, potwierdzenie braku ewentualnych uszkodzeń produktu, przekazanie instrukcji obsługi, uruchomienie i wykonanie adekwatnej adnotacji w karcie gwarancyjnej. W przypadku braku możliwości uruchomienia urządzenia sprzedawca ma obowiązek poinformowania o miejscu gdzie takiego uruchomienia w autoryzowanym punkcie serwisowym Klient może dokonać.

W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Przekaż rozdrobniony materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadzi utylizację przesłanych do niego uszkodzonych i zużytych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję rozdrabniacza eliminującą niebezpieczeństwo, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie rozdrabnianego przedmiotu;
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
• uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
• wdychanie pyłów drzewnych, które mogą stanowić zagrożenie dla zdrowia (zwłaszcza u alergików) w przypadku pracy bez maski przeciwpyłowej;
• pochwycenie i wpłatanie odzieży w ruchome części;
• oparzenia i skaleczenia przy wymianie panelu tnącego (w celu uniknięcia zagrożenia należy stosować rękawice ochronne).

Ocena ryzyka resztkowego

Przestrzegając wskazówek znajdujących się w instrukcji obsługi zagrożenie resztkowe przy używaniu rozdrabniacza może zostać ograniczone. Istnieje ryzyko w przypadku nie stosowania się do powyższych zaleceń.

12. RYSUNEK ZŁOŻENIOWY NR 1
