INSTRUKCJA OBSŁUGI RT212R Faworyt

Numer katalogowy: 16 040 224

Wyprodukowano w ChRL., Instrukcja obsługi: wydanie 5, wrzesień 2025 rok

OSTRZEŻENIE: Przed rozpoczęciem użytkowania niniejszego produktu należy zapoznać się z instrukcją obsługi i upewnić się, że została ona w pełni zrozumiana, aby ograniczyć ryzyko obrażeń.

Producent: Krysiak Sp. z o.o., ul. Rolna 6, 62-081 Baranowo, tel.: [phone], e-mail: [e-mail]

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady

Producent: Krysiak Sp. z o.o. ul. Rolna 6 62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE: Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna: Glebogryzarka spalinowa Faworyt RT212R

Model: RG3.6-90Q-D

Numery seryjne: 2025024330001-2025024339999

Funkcja: Spulchnianie i kultywacja ogródków przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

2016/1628 zmieniona przez 2018/989 - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN ISO 14982:2009

EN 709:1997/A4:2009, EN 709:1997+A4/AC

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Zmierzony poziom ciśnienia akustycznego: 84 dB(A) k=3 dB(A)

Zmierzony poziom mocy akustycznej: 95,88 dB(A) k=3 dB(A)

Gwarantowany poziom mocy akustycznej: 99 dB(A)

Wibracje przy uchwycie: lewy 6,25m/s², prawy 5,92 m/s² k=1,5 m/s²

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta. Niniejsza deklaracja wystawiona zostaje na wyłączną odpowiedzialność producenta.

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej przez producenta do sporządzenia deklaracji zgodności

Jednostka uczestnicząca w procesie oceny zgodności:

TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431, Nürnberg, Germany, NB0197

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji glebogryzarki.

Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

UWAGA!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

UWAGA!

W przekładni glebogryzarki nie ma oleju przekładniowego uzupełnionego fabrycznie. Należy samodzielnie zalać przekładnię olejem przekładniowym GL4 (SAE80W90) w ilości ok. 1,1 L.

Spis treści

Spis treści....5

1. Zawartość opakowania....7
2. Przeznaczenie....7
3. Opis ogólny....7

3.1 Opis działania....7
3.2 Elementy glebogryzarki....8
3.3 Dane techniczne....9

1. Podstawowe zalecenia bezpieczeństwa.... 10

4.1 Symbole dotyczące urządzenia 10
4.2 Symbole w instrukcji obsługi.... 13
4.3 Ogólne wskazówki bezpieczeństwa.... 13
4.4 Wskazówki bezpieczeństwa dotyczące paliwa.... 16

1. Montaż 17

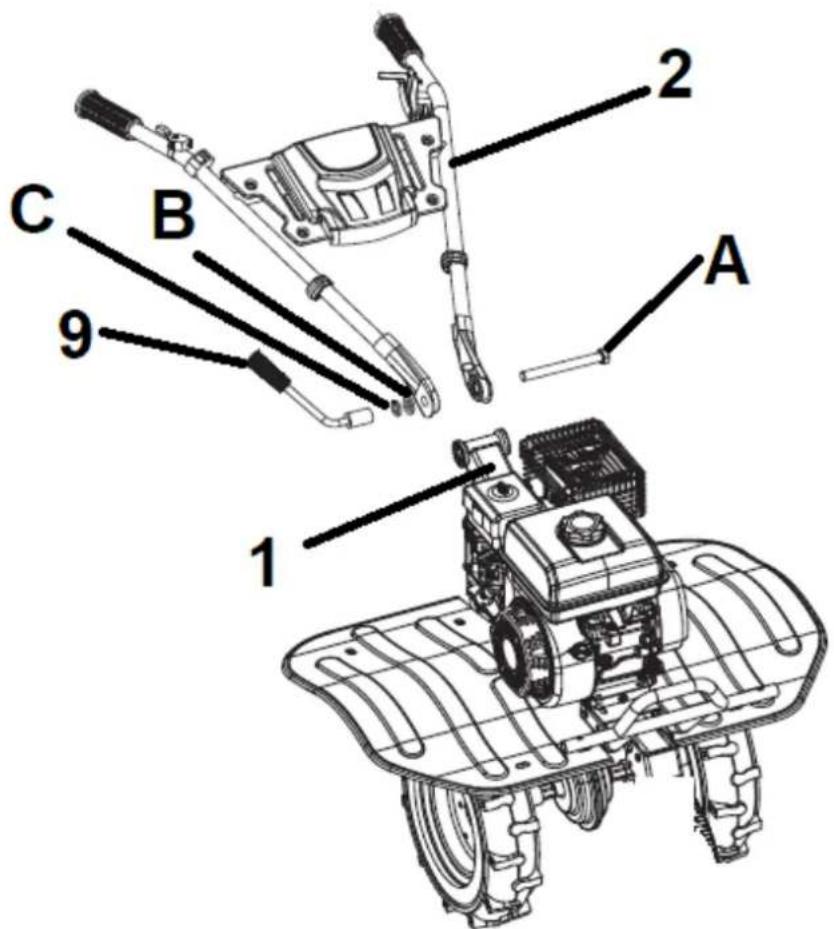

5.1 Montaż łącznika uchwytu z korpusem.... 17
5.2 Montaż uchwytu do łącznika.... 17

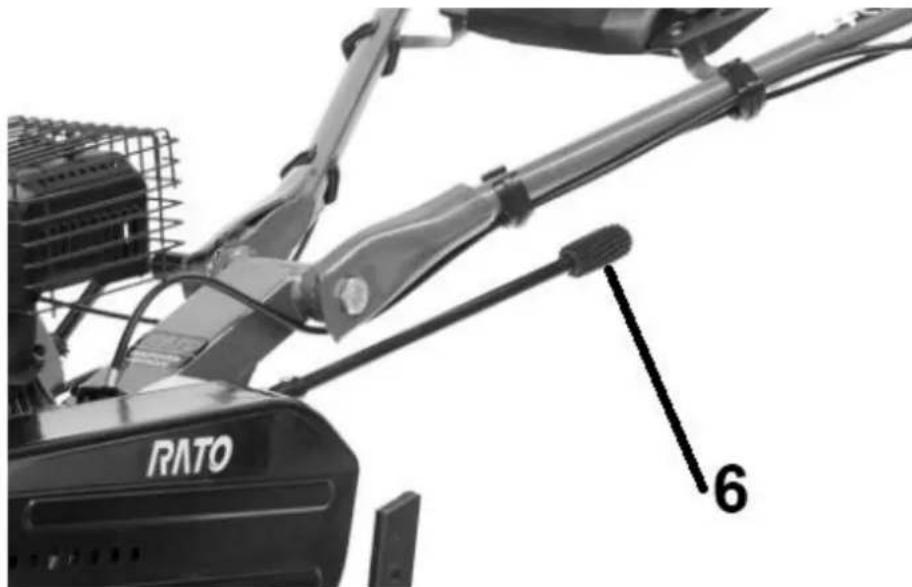

5.3 Montaż dźwigni zmiany biegów 18
5.4 Montaż zespołu noży.... 19

1. Przygotowanie do pracy 20

6.1 Sprawdzanie stanu ogólnego urządzenia 20
6.2 Sprawdzanie ciśnienia w kołach 20
6.3 Olej silnikowy 20

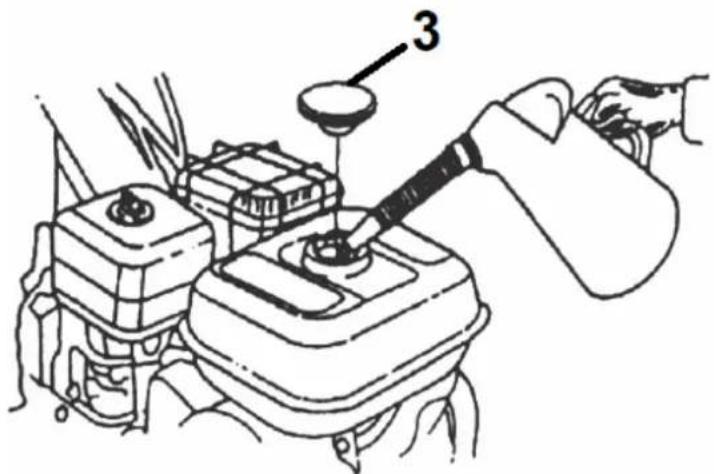

6.4 Paliwo 21
6.5 Filtr powietrza 22

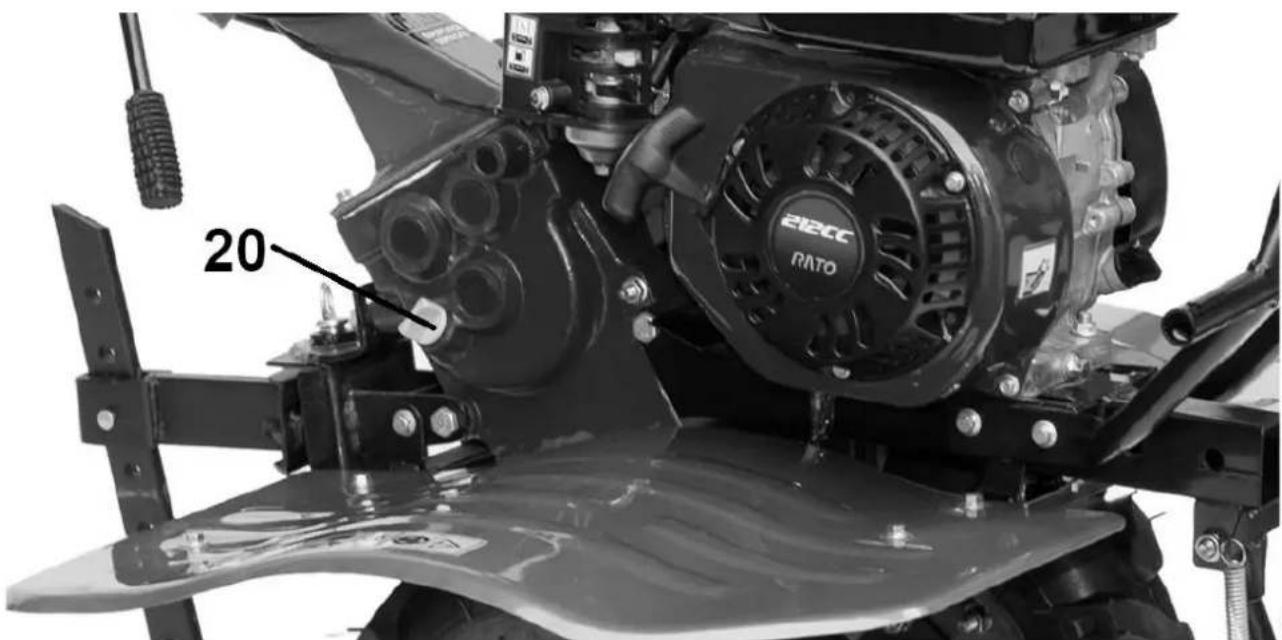

6.6 Sprawdzanie oleju w przekładni.... 23
6.7 Ustawianie ogranicznika głębokości pracy 24

1. Praca z urządzeniem.... 25

7.1 Uruchamianie urządzenia 25
7.2 Zatrzymanie silnika.... 29

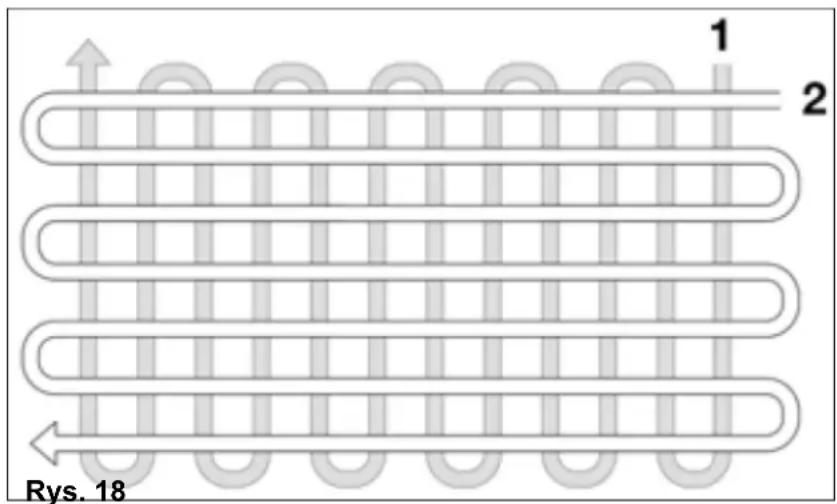

7.3 Wskazówki dotyczące pracy 29

1. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych.... 32

8.1 Czyszczenie 32
8.2 Czyszczenie osi z nożami 32
8.3 Konserwacja i regulacje.... 32
8.4 Plan czynności konserwacyjnych.... 33
8.5 Wymiana oleju 34
8.6 Konserwacja filtra powietrza 35

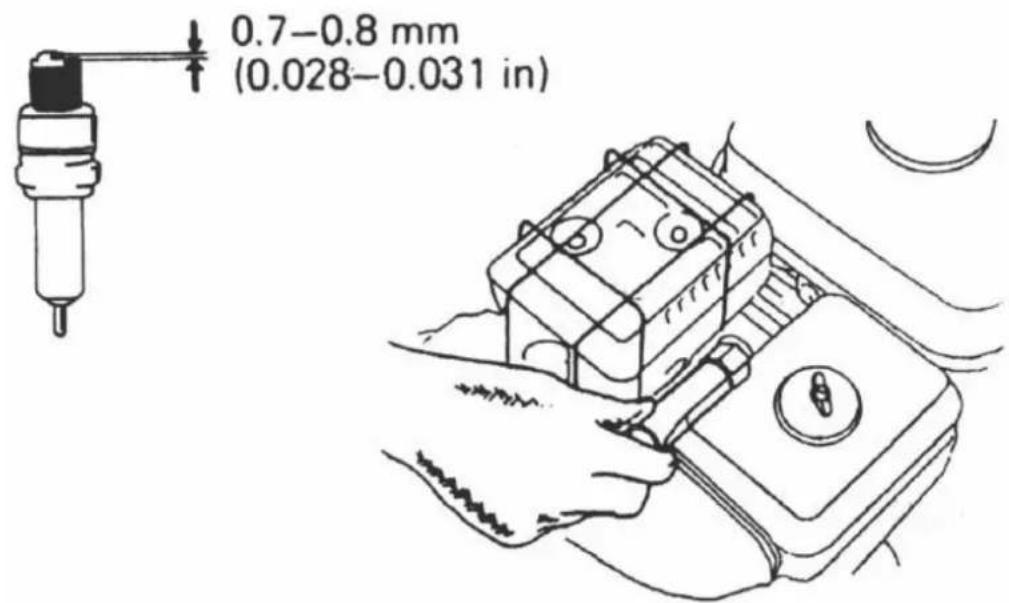

8.7 Konserwacja świecy zapłonowej 35
8.8 Regulacja linki sprzęgła 36
8.9 Smarowanie.... 36
8.10 Przechowywanie.... 36
8.11 Przygotowanie do transportu 37
8.12 Zamawianie części 38

1. Plan wyszukiwania usterek.... 38

INSTRUKCJA ORYGINALNA PL

10.Gwarancja 40
11. Usuwanie odpadów i recycling 40
12.Ryzyko resztkowe 41
13.Rysunek złożeniowy....41

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy glebogryzarki. Komplet powinien zawierać:

• korpus glebogryzarki z silnikiem i z przekładnią
• kola gumowe transportowe 4.00-8 para (w osobnym opakowaniu)
• koło prowadzące przednie
• uchwyt górny z dźwignią do załączania napędu, manetką gazu i wyłącznikiem zapłonu
• śruba, podkładka, nakrętka i dźwignia do połączenia uchwytu górnego z łącznikiem – 1kpl
• dźwignia zmiany biegów
• zawleczka do montażu dźwigni zmiany biegów – 2 szt
• zespół noży – kpl (prawy i lewy)
• łącznik korpusu z uchwytem górnym
• śruba M8x16 – 4szt
• zestaw montażowy (klucz do świecy, sworznie, zawleczki, klucze płaskie)
• instrukcja obsługi glebogryzarki
• instrukcja obsługi silnika
• karta gwarancyjna

2. Przeznaczenie

Glebogryzarka jest przeznaczona wyłącznie do spulchniania, kultywacji i uprawy wierzchniej warstwy lekkiej i średniej twardości gleby w ogrodach, gospodarstwach leśnych i przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Glebogryzarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych. Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel glebogryzarki i/lub osoba ją obsługująca.

Glebogryzarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

Glebogryzarka spalinowa spulchnia i kultywuje glebę za pomocą noży specjalnego kształtu, napędzanych przez przekładnię łańcuchową - pracą silnika 4-suwowego. Stalowa obudowa

INSTRUKCJA ORYGINALNA PL

glebogryzarki oraz skrzynia biegów (2 biegi do przodu 1 do tyłu) gwarantują trwałość i łatwość pracy. W komplecie dostarczane są ogumione koła, po założeniu których zamiast noży przekształcamy glebogryzarkę w jednoosiową jednostkę napędową (do użycia z obsypnikiem, kopaczką i innych przystawkami dostępnymi osobno). Komfortowe i bezpieczne warunki pracy zapewniają ergonomiczne uchwyty z dźwignią napędu noży, manetką gazu i wyłącznikiem zapłonu oraz osłona noży.

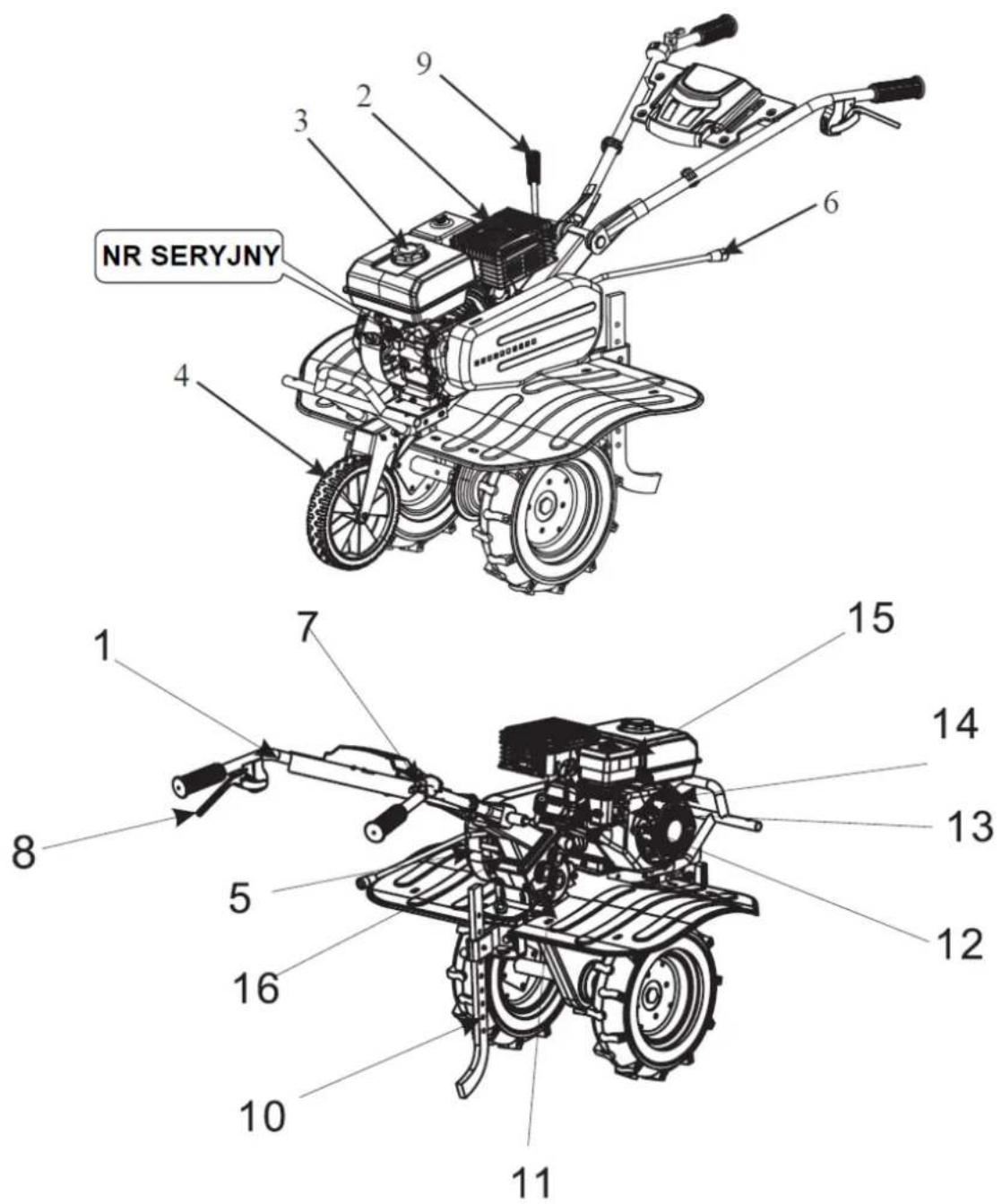

3.2 Elementy glebogryzarki (rysunek poglądowy z kołami transportowymi)

Rys. 1

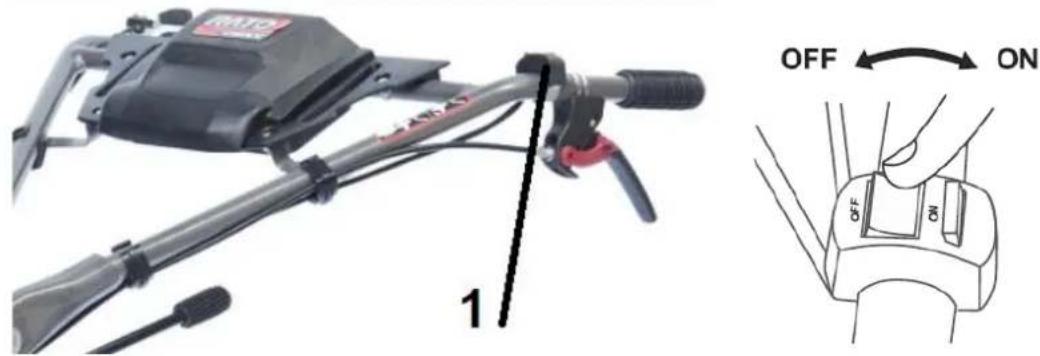

1. Wyłącznik zapłonu
2. Tłumik
3. Korek zbiornika paliwa
4. Przednie koło (podporowe)
5. Ostona paska

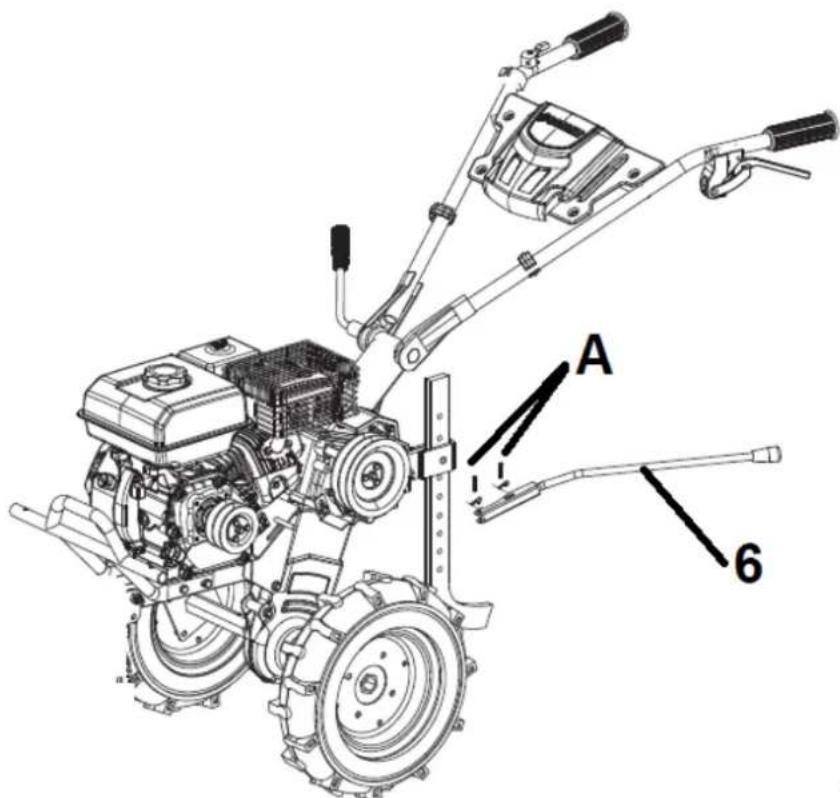

6. Dźwignia zmiany biegów

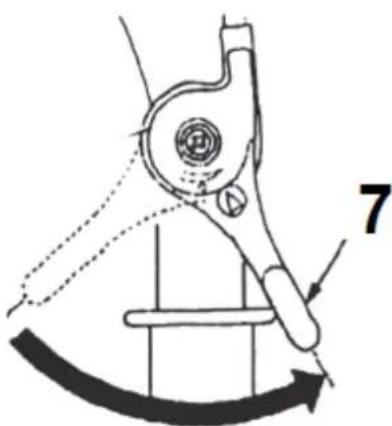

7. Dźwignia gazu

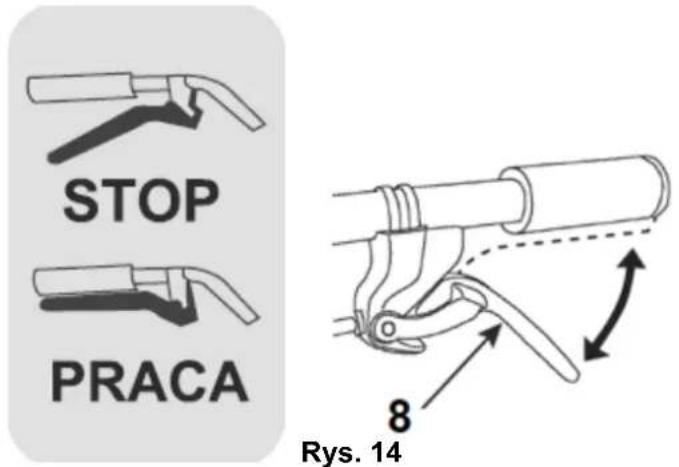

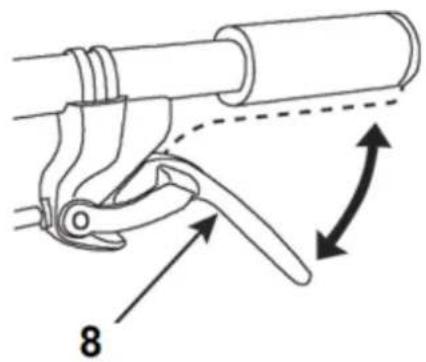

8. Dźwignia włączania napędu
9. Dźwignia regulacji wysokości uchwytu

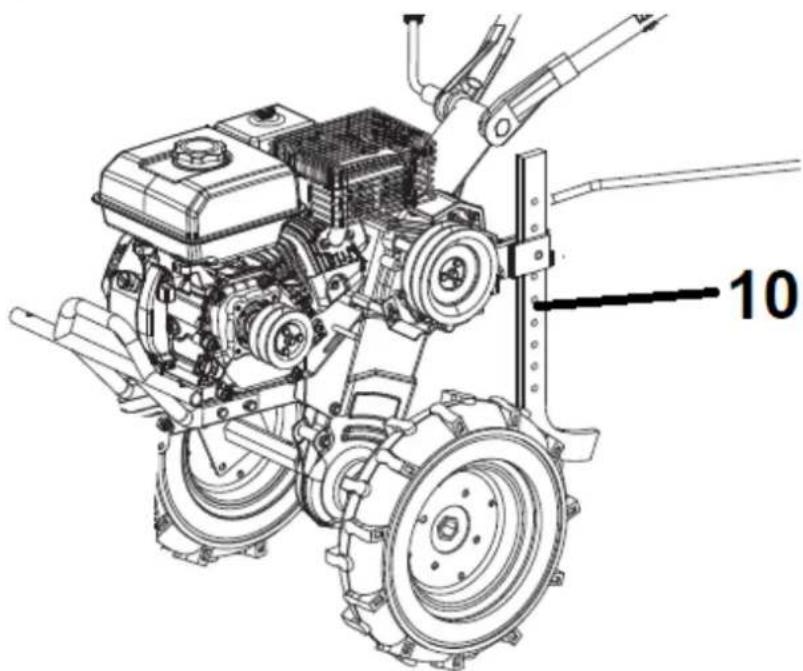

10. Ogranicznik głębokości pracy

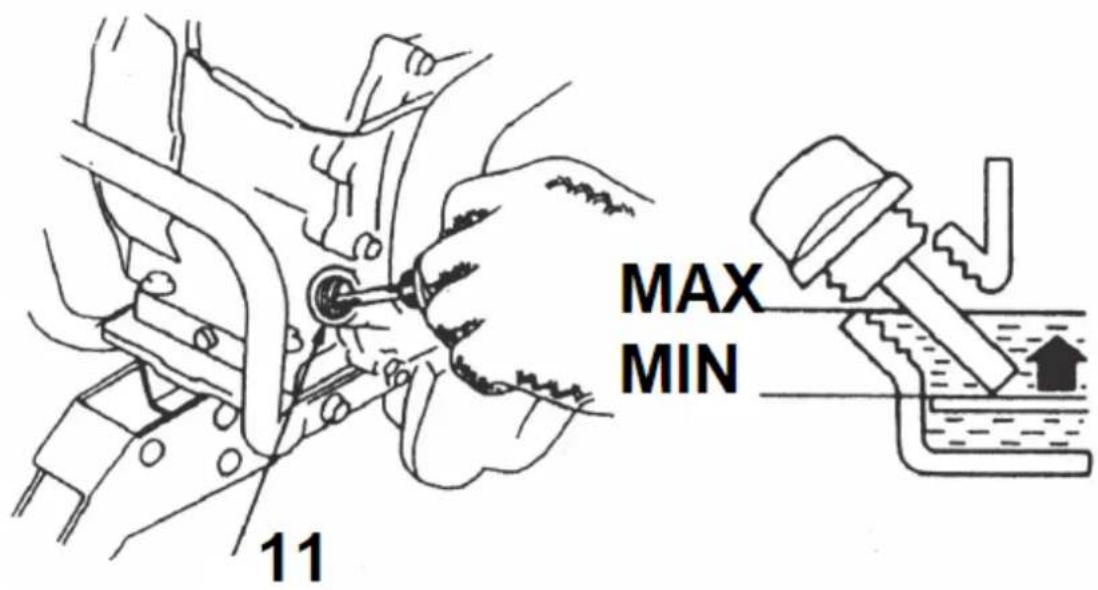

11. Korek wlewu oleju skrzyni biegów

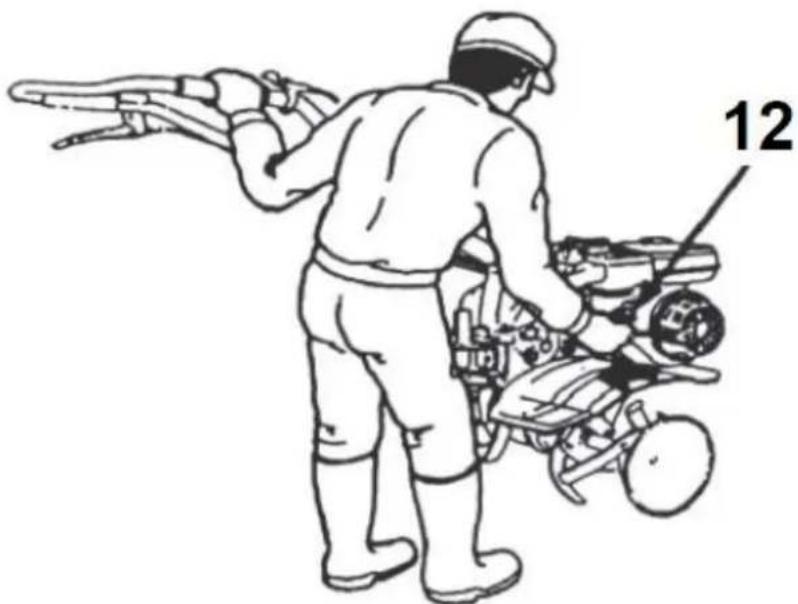

12. Rozrusznik ręczny
13. Zawór paliwa
14. Ssanie

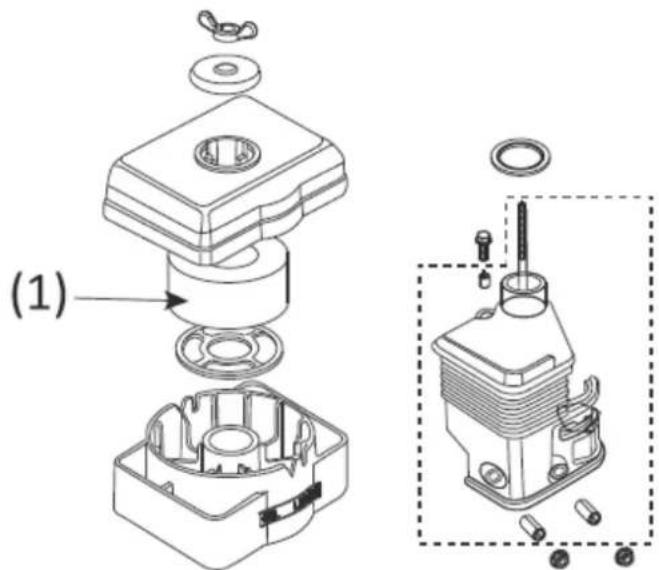

15. Obudowa filtra powietrza
16. Oślona noży

Przed złożeniem urządzenia zapoznaj się z Rys. 1 przedstawiającym elementy glebogryzarki.

3.3 Dane techniczne

Model	Faworyt RT212R, nr kat. 16 040 224
Silnik	Rato 212 cc (R210)
Moc znamionowa silnika/obroty silnika	3,6 kW/ 3600 obr/min
Maksymalny moment obrotowy silnika:	12 Nm/2500 obr / min
Pojemność silnika	212 cm ^3
Rozruch	Ręczny
Pojemność zbiornika paliwa	3,6L
Pojemność zbiornika oleju	0,6L
Pojemność zbiornik oleju przekładniowego	1,1 L
Biegi do przodu	2
Biegi do tyłu	1
Szerokość pracy:	34-88-110cm
Głębokość pracy (max):	38cm
Gwarantowany poziom mocy akustycznej:	99 dB(A)
Zmierzony poziom mocy akustycznej:	95,88 dB(A) k=3 dB(A)
Poziom ciśnienia akustycznego:	84,0 dB(A) k=3 dB(A)
Wibracje na uchwycie lewym:	6,25 m/s ^2 k=1,5 m/s ^2
Wibracje na uchwycie prawym:	5,92 m/s ^2 k=1,5 m/s ^2
Waga netto:	73,5 kg

Wartość drgań została określona zgodnie z normami i przepisami określonymi w deklaracji zgodności. Zmierzono ją metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy glebogryzarki, wości od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie mały silnik oraz pracuje bez obciążenia).

Ta maszyna wytwarza pole elektromagnetyczne podczas pracy. To pole może w pewnych okolicznościach zakłócać aktywne lub pasywne implanty medyczne. Aby zmniejszyć ryzyko poważnych lub śmiertelnych obrażeń, zalecamy osobom z implantami medycznymi skonsultowanie się z lekarzem i producentem implantów medycznych przed uruchomieniem tego urządzenia.

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia. Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie. Znaki bezpieczeństwa oraz napis ostrzegawczy jest umieszczony na obudowie glebogryzarki.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA!

Przed uruchomieniem urządzenia należy uważnie i dokładnie przeczytać instrukcję obsługi i stosować się do wszystkich wskazówek. Zachowaj szczególną ostrożność!

Zachowaj instrukcję dostępną do użytku w przyszłości.

	UWAGA!Niebezpieczeństwo urazów ze względu na możliwość wyrzucania pochwyconych przez noże przedmiotówIstnieje ryzyko, że kamienie i inne przedmioty mogą być wyrzucane spod urządzenia.Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinn znajdować się w bezpiecznej odległości.
	UWAGA!Niebezpieczeństwo – rotujące noże! Trzymaj z daleka ręce i nogi.Niebezpieczeństwo doznania obrażeń ciała!Poczekaj aż narzędzie tnące się zatrzyma zanim przystąpisz do dalszych czynności.
	OSTRZEŻENIE!Gazy wydechowe zawierają trujący tlenek węgla.Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.Miej pewność, że zapewniona jest odpowiednia wentylacja.W miejscu wentylowanym, zwracaj uwagę, aby pracować z wiatrem i aby gazy wydechowe ulatywały w kierunku od Ciebie.
	OSTRZEŻENIE!Usuń wszelkie klucze na narzędzia zanim uruchomisz urządzenie.Zdejmij nasadkę ze świecy zapłonowej zanim przystąpisz do czynności konserwacyjnych, transportowych bądź jakichkolwiek regulacji.
	OSTRZEŻENIE!Zgaś silnik i zdejmij nasadkę świecy zapłonowej przed naprawą, czyszczeniem, transportem czy wykonywaniem jakichkolwiek regulacji i konserwacją glebogryzarki bądź gdy zostawiasz urządzenie bez nadzoru.
	OSTRZEŻENIE!Paliwo jest łatwopalne. Podczas nalewania paliwa trzymaj się z dala od źródeł ognia.Nie pal.Niebezpieczeństwo wybuchu.

		OSTRZEŻENIE!Gorąca powierzchnia. Nie dotykaj!
		UWAGA!Sprawdź czy nie ma wycieku paliwa. Przed ponownym właniem paliwa zgaś silnik.
		UWAGA!Do pracy zakładaj ochronniki słuchu, okulary i odpowiednią odzież ochronną. Założ obuwie robocze z przeciwpoślizgową podeszwą i ze stalowymi okuciami oraz wytrzymałe rękawice ochronne
		Pojemność zbiornika oleju przekładniowego
		Pojemność zbiornika oleju
		Pozycja wyłączona.Pozycja - włączona.

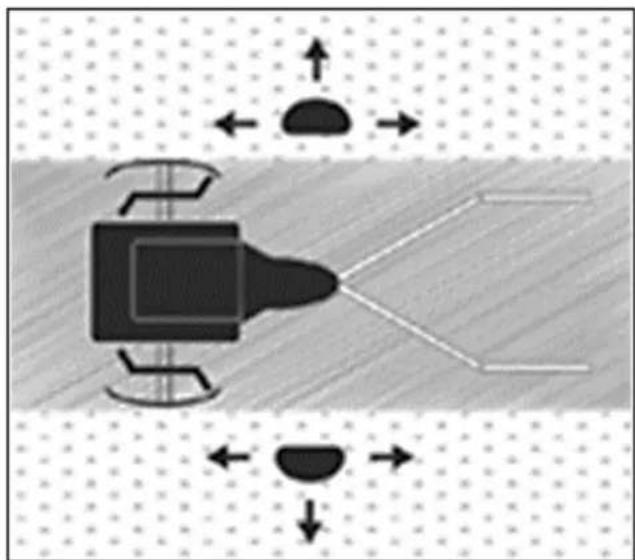

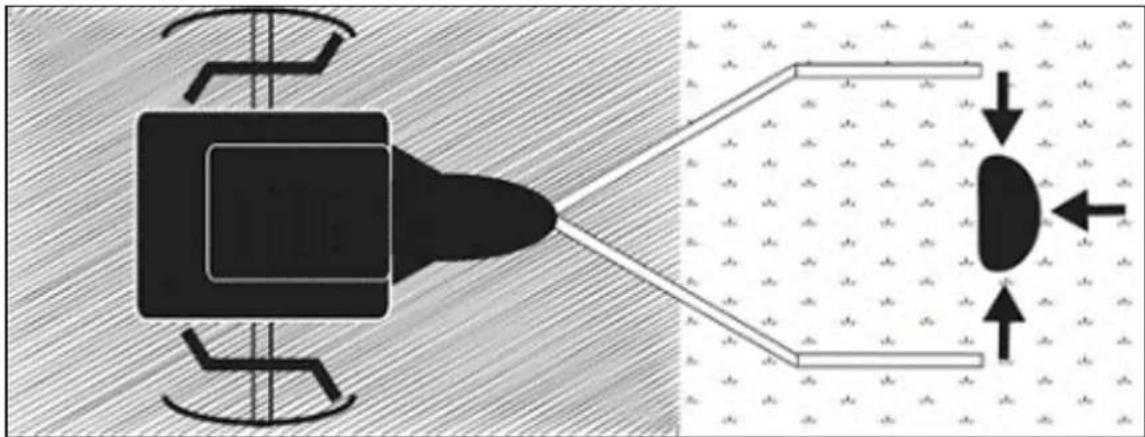

		Uważaj na obszar pracy

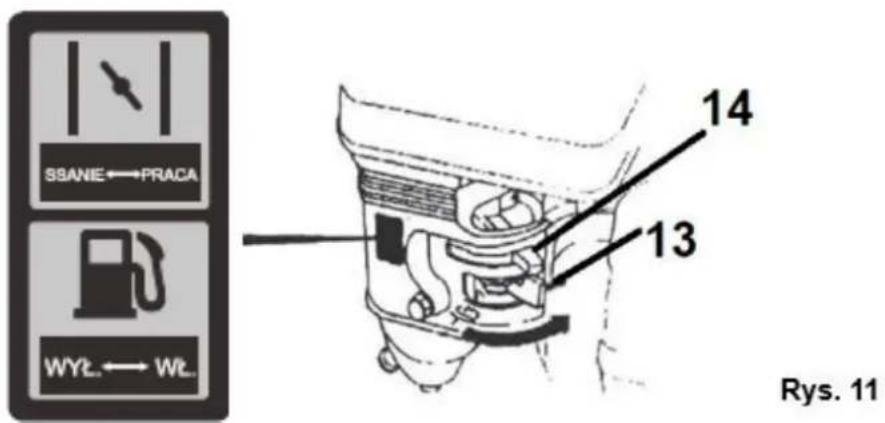

		Zawór ssaniaZawór paliwowy
		Gwarantowany poziom mocy akustycznej.
		Znak CE to potwierdzenie, że dany produkt został zbadany i że spełnia wymogi Unii Europejskiej w zakresie zdrowia, bezpieczeństwa.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony

osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami glebogryzarki przed jej montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.
• Glebogryzarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj glebogryzarki do celów innych niż opisanych w niniejszej instrukcji.
• Nie uruchamiaj, ani nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci oraz zwierzęta domowe). Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru, w którym pracujesz. Odwrócenie uwagi w trakcie cięcia może prowadzić do utraty kontroli nad urządzeniem.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.

• Upewnij się, że miejsce Twojej pracy oraz jego bezpośrednia okolica są należycie przygotowane – uprzątnięte. Usuń kamienie, patyki, druty i inne przeszkody, które mogą zostać pochwycone i wyrzucone przez obracające się noże. Pamiętaj o schowaniu wszystkich kluczy użytych do regulacji glebogryzarki.

• Do pracy, regulacji oraz naprawy glebogryzarki zawsze zakładaj środki ochrony osobistej: okulary i nauszniki ochronne. Zalecamy dodatkowe środki ochrony głowy, rąk i nóg.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia rozpuszczonych włosów, luźnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części glebogryzarki.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj glebogryzarki, jeśli brak w niej jakichkolwiek elementów (zwłaszcza ochronnych) lub gdy mocowania są luźne (niedokręcone).
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliżuających się części glebogryzarki. Niebezpieczeństwo zranienia!

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.
• Nigdy nie uruchamiaj glebogryzarki w zamkniętych lub źle przewietrzanych pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy glebogryzarką miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmeczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj glebogryzarki w miejscu pracy bez nadzoru.

Zgaś silnik za każdym razem gdy pozostawiasz glebogryzarkę. Podczas przerw w pracy pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji.
• Prowadź urządzenie wyłącznie chodząc, nie biegaj z glebogryzarką.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane

bez zgody producenta. Przed użyciem sprawdź, czy działają wszystkie elementy ochronne.
- Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora przy silniku.
- Nie pal tytoniu podczas pracy glebogryzarką oraz na obszarze, na którym dolewasz paliwo lub przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak: ognisko czy inna praca, która powoduje iskrzenie.
- Uważnie obchodź się z paliwem. Jeśli rozlejesz - posprzątaj.
- Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
- Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść. Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.
- Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
- Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia wskutek zatrucia!
- W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku koncentracji - natychmiast przerwij pracę! Symptomy mogą oznaczać zatrucie wysoką koncentracją spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST PUŚĆ DŻWIGNIĘ SPRZĘGŁA, a noże przestaną się obracać w ciągu kilku sekund. Nie „wieszaj się” na glebogryzarce, próbując bronić się przed upadkiem.
- Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególnie ostrożność podczas zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.
- Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać widoczność.
- Silnik i tłumik nagrzewają się podczas pracy i mogą spowodować poparzenia - nie dotykaj ich.
- Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne (np. suchą trawę, liście, korę, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!
- Zgaś silnik każdorazowo podczas przekraczania innych powierzchni niż ziemia.
- Jeśli urządzenie zacznie wibrować w odmienny, anormalny sposób – zgaś silnik, zdejmij nasadkę ze świecy zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
- Zawsze zgaś silnik i zdejmij nasadkę ze świecy zapłonowej:
- gdy oddalasz się od maszyny;
- jeżeli urządzenie jest nieużywane;
- przed sprawdzaniem, czyszczeniem, konserwacją i przechowywaniem;
- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.
- Jeśli powstanie sytuacja nieopisana w tym podręczniku, zwrócić się o pomoc na infolinię serwisową producenta.

Pamiętaj, że noże mogą się poruszyć nawet przy zdjętej nasadce świecy zapłonowej!

• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów i wszystkich zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.
• Nie podność, ani nie transportuj urządzenia w czasie, gdy silnik pracuje!
• Przechowuj urządzenie, paliwo i olej w suchym, dobrze wentylowanym miejscu, poza zasięgiem dzieci. Używaj tylko odpowiednich pojemników do oleju i paliwa.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Przestrzegaj instrukcji konserwacyjnych.
• Pilnuj, aby uchwyty były suche, czyste i niezanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.
• Wymień uszkodzony tłumik.
• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla silnika. Nie reguluj dźwigni gazu podczas pracy silnika.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Noże obracają się jeszcze przez pewien czas po zgaszeniu silnika - istnieje niebezpieczeństwo obrażeń!

4.4 Wskazówki bezpieczeństwa dotyczące paliwa

• Ostrożnie obchodź się z benzyną - jest wysoce łatwopalna, opary mogą być wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę.
• W razie rozlania paliwa na siebie lub na ubranie może dojść do poważnych obrażeń. Natychmiast się umyj i zmień ubranie!
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący! Zgaś silnik, powoli odkręć korek, odpowietrzając nagromadzone ciśnienie w zbiorniku i odczekaj przynajmniej 2 minuty (aż ostygnie) zanim dolejesz paliwo.
• Po dolaniu paliwa do zbiornika dokładnie dokręć korek paliwa i powycieraj rozlane paliwo, przesuń urządzenie w inne miejsce przed uruchomieniem silnika.
• Nie przepelniaj zbiornika – nie napełniaj go powyżej poziomu 2,5 cm poniżej wlewu. Pozostaw przestrzeń na rozszerzanie się paliwa.
• Uzupełniaj paliwo na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani glebogryzarki w pomieszczeniach, gdzie jest otwarty ogień lub iskry (np. gazowy podgrzewacz do wody, grzejnik, piec) ani w okolicy lamp, grilla, urządzeń elektrycznych, elektronarzędzi itp..
• Nie uruchamiaj silnika, ani nie spuszczaj paliwa ze zbiornika w zamkniętym pomieszczeniu.

- Nie wdychai oparów paliwa.

- Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

Uruchom silnik dopiero wtedy, gdy glebogryzarka jest w całości zmontowana.

Urządzenie dostarczane jest z pustym zbiornikiem paliwa!

5.1 Montaż łącznika uchwytu z korpusem

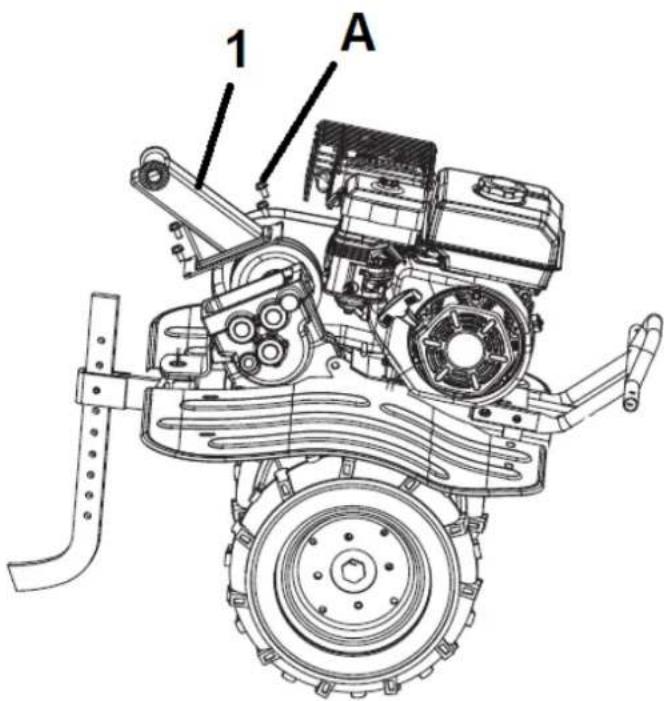

Zamontuj łącznik uchwytu z korpusem (Rys. 2, poz. 1) na korpusie za pomocą 4 śrub M8x16 (Rys. 1, poz. A) jak na Rys. 2.

Rys. 2

5.2 Montaż uchwytu do łącznika

Przymocuj uchwyt (Rys, 3, poz. 2) do łącznika (Rys. 3, poz. 1) za pomocą śruby (Rys. 3, poz. A), podkładki (Rys. 3, poz. B), podkładki sprężynującej (Rys. 3, poz. C) i dźwigni (Rys. 3, poz. 9) jak na Rys. 3.

Rys. 3

Idealna wysokość uchwytu zmienia się w zależności od wysokości operatora i głębokości uprawy roli.

Aby wyregulować położenie uchwytu:

1. Odkręć dźwignię.
2. Dopasuj położenie uchwytu do żądanej wysokości.
3. Dokreć.

5.3 Montaż dźwigni zmiany biegów

1. Usuń osłone paska napędu (Rys. 1, poz. 5)
2. Zdemontuj koło pasywne paska
3. Zamontuj dźwignię zmiany biegów (Rys. 4, poz. 6) za pomocą zawleczek (Rys. 4, poz. A) i zabezpiecz

Rys. 4

1. Zamontuj koło paska i osłonę paska.

5.4 Montaż zespołu noży

1. Położ urządzenie na lewej stronie

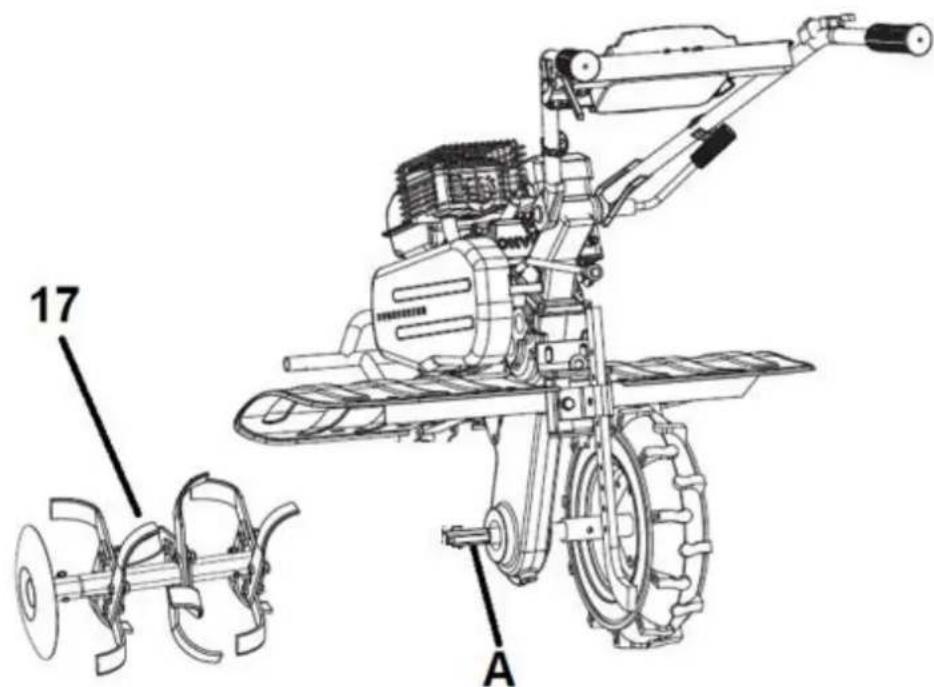

2. Umieść zespół noży prawych (Rys. 5, poz. 17) na wałku wyjściowym (Rys. 5, poz. A) i zabezpiecz sworzniem.

Rys. 5

1. Lewy zespół noży zamontuj analogicznie jak opisano montaż ostrzy z prawej strony jak na Rys. 5.

6. Przygotowanie do pracy

6.1 Sprawdzanie stanu ogólnego urządzenia

Przed uruchomieniem

1. Obejrzyj dookoła i poniżej pod silnikiem aby sprawdzić czy są jakieś wycieki oleju czy paliwa.
2. Usuń brud, który mógł się nagromadzić, szczególnie z okolic tłumika czy rozrusznika
3. Poszukaj obszarów ewentualnych uszkodzeń
4. Sprawdź stan osłon i obudów, czy są na swoim miejscu, czyste, nieuszkodzone i dobrze przytwierdzone.
5. Zwróć uwagę na śruby, nakrętki (czy są przykręcone)
6. Ustaw maszynę na równej powierzchni z odpowiednio ustawionym ogranicznikiem głębokości.
7. Sprawdź poziom oleju.
8. Sprawdź poziom paliwa. Używaj tylko benzyny bezołowiowej.
9. Sprawdź ciśnienie w kołach.
10. Sprawdź czystość filtra powietrza.
11. Sprawdź napięcie paska napędu.
12. Sprawdź poziom oleju w przekładni.

6.2 Sprawdzanie ciśnienia w kołach

Zalecane ciśnienie w oponach wynosi 14 PSI. Jeśli opony nie mają równego ciśnienia, urządzenie będzie zsuwało się na bok.

6.3 Olej silnikowy

Urządzenie dostarczane jest bez oleju! Przed pierwszym uruchomieniem napełnij silnik jem.

W przeciwnym razie może dojść do poważnego uszkodzenia silnika

Przed każdym uruchomieniem urządzenia sprawdź poziom oleju. Sprawdzaj olej też po każdych 8 godzinach pracy. Niedokładne dawkowanie oleju powoduje trudności w uruchamianiu, dymienie i zanieczyszczanie świecy zapłonowej.

Nigdy nie przekraczaj maksymalnego poziomu oleju - możesz uszkodzić silnik!

1. Używaj oleju SAE 10W-30 lub SAE 30 w temp. powyżej 4 °C- pojemność miski olejowej wynosi 0,6L
2. Użyj korka wlewu oleju, który służy jednocześnie za miarkę oleju, by sprawdzić poziom oleju (Rys. 6, poz. 11).

1. Odpowiedni poziom oleju powinien być zawsze na poziomie maksimum na miarce. Jeśli poziom jest za niski dolej oleju.
2. Przykręć korek zbiornika oleju.
3. Upewnij się, że wszystkie śruby są dobrze dokręcone. Używaj tylko części dołączonych do glebogryzarki w kartonie.
4. Upewnij się, że wszystkie elementy znajdują się na swoim miejscu.

6.4 Paliwo

Glebogryzarka dostarczana jest z pustym zbiornikiem paliwa.

Pojemność zbiornika paliwa wynosi 3,6 L. Nie przepełniaj zbiornika.

Używaj tylko benzyny bezołowiowej PB 95.

Zawsze używaj bezpiecznego pojemnika na paliwo.

Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu zamkniętym.

Przed dolaniem paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.

Paliwo przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika paliwa. Nie wdychaj oparów paliwa.

Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące obchodzenia się z paliwem.

Nalewanie paliwa

1. Odkręć korek zbiornika paliwa (Rys. 1, poz. 3).
2. Nalej ostrożnie paliwo. Nie przepełniaj zbiornika! Poziom max zaznaczono na Rys. 7.

1. Dokreć korek.
2. Powycieraj porozlewane paliwo zanim uruchomisz silnik.

6.5 Filtr powietrza

Regularnie sprawdzaj i czyść filtr powietrza.

Po każdych 50 rbh lub jeżeli jest brudny to częściej (np. 10rbh).

Jeżeli filtr nie był czyszczony przez dłuższy czas, będzie to miało wpływ na wyczerpanie silnika.

Występują dwa rodzaje filtrów powietrza suchy z wkładem papierowym i gąbkowym oraz mokry: gąbkowy w kąpieli olejowej

1. Wyczyść okolicę wkoło filtra powietrza przed jego wyciągnięciem.

2. Ostrożnie zdemontuj filtr papierowy z elementu gąbkowego i sprawdź je. Wyczyść go miękką szmatką. Nie szczotkuj, gdyż brud wniknie do wnętrza filtra. Jeśli jest bardzo brudny, zmień. Uważaj, aby brud nie dostał się do wlotu silnika. Założ pokrywę.(filtr suchy)

3. Umyj element piankowy po właściwej stronie w ciepłej wodzie z mydłem.

4. Wyciśnij wodę z elementu piankowego i pozwól jej wyschnąć. Nałóż kilka kropli oleju SAE-30 na filtr, aby lekko zwilżyć go olejem. Ostrożnie wyciśnij nadmiar oleju.
5. Wymień lub uzupełnij stan oleju w podstawie filtra. Do zbiornika filtra powietrza wlej około 60 ml

czystego oleju silnikowego (ten sam co zalecany do silnika).-dotyczy tylko filtra mokrego

1. Wyczyść wnętrze komory, w której znajdują się filtry.
2. Zamontuj elementy na nowo.
3. Sprawdź, czy wszystkie części są prawidłowo zamontowane, a pokrywa zamknięta.

(1) Element
Rys. 8

6.6 Sprawdzanie oleju w przekładni

⚠️ UWAGA! W przekładni glebogryzarki nie znajduje się olej przekładniowy. Należy samodzielnie zalać przekładnię olejem przekładniowym GL4 (SAE80W90) w ilości ok. 1,1 L.

Sprawdzaj poziom oleju przed każdym użyciem. W tym celu:

1. Przesuń glebogryzarkę na poziomą powierzchnię.
2. Wykręć korek oleju przekładni (Rys. 8, poz. 20) znajdujący po prawej stronie silnika (strona z rozrusznikiem). Jeśli poziom oleju nie sięga do korka, uzupełnij olej.

Rys. 8

1. Zakręć pewnie korek oleju przekładni.

6.7 Ustawianie ogranicznika głębokości pracy

Odpowiednia głębokość pracy zmniejszy obciążenie robocze. Prawidłowa głębokość pracy zależy od gleby - zalecamy wykonanie kilku prób w celu ustalenia optymalnego położenia ogranicznika głębokości.

Głębokość uprawy jest kontrolowana przez wysokość dźwigni regulatora głębokości. Aby dostosować głębokość uprawy:

Wyjmij bolec/ zawleczkę

Wyjmując i wkładając bolec/ sworzeń regulatora głębokości przez wspornik regulatora głębokości (Rys. 9, poz. 10) w odpowiedni otwór regulatora głębokości wybierz głębokość pracy. Zęby powinny spoczywać na podłożu.

Rys.9

1. Unieś dźwignię regulatora głębokości (Rys. 9, poz.10), aby ustawić noże na wybranej głębokości uprawy.

2. Dopasuj dźwignię regulatora głębokości otworu do wspornika regulatora głębokości i umieść w nim zawleczkę.

b) Dźwignia regulatora głębokości w dół = płytsze uprawianie. Umieść kołek ustalający w górnym otworze dźwigni regulatora głębokości, aby uzyskać płytszą uprawę.

c) Dźwignia regulatora głębokości w górę = głębsza uprawa. Umieść kolek ustalający w dolnym otworze dźwigni regulatora głębokości, aby uzyskać najgłębszą uprawę.

7. Praca z urządzeniem

SZCZEGÓŁOWE INFORMACJE DOTYCZĄCE DZIAŁANIA I KONSERWACJI SILNIKASPALINOWEGO ZNAJDUJA SIĘ W ZAŁĄCZONEJ INSTRUKCJI OBSŁUGI SILNIKA. PRZECZYTAJ JĄ PRZED URUCHOMIENIEM GLEBOGRYZARKI.

Upewnij się, że noże przestały się całkowicie obracać, zanim na nowo uruchomisz urządzenie.

Urządzenie jest wyposażone w osłony noży – nigdy nie uruchamiaj urządzenia bez osłony noży albo gdy są uszkodzone!

Przed uruchomieniem upewnij się że sprzęgło jest wyłączone i że dźwignia zmiany biegów jest w pozycji neutralnej (luz).

7.1 Uruchamianie urządzenia

Podczas pracy na kierownicę mogą przenosić się wibracje. Zalecane są przerwy w pracy co 2 godziny.

Gdy zgasisz silnik, elementy tnące obracają się jeszcze przez kilka sekund.

Nie zbliżaj rąk ani nóg w pobliżu noża, dopóki całkowicie się nie zatrzyma!

1. Wyłącznik zapłonu (Rys. 10, poz. 1) ustaw w pozycji ON

Rys. 10

1. Zawór paliwa (Rys. 11, poz. 13) otwiera i zamyka przepływ paliwa między zbiornikiem paliwa a gaźnikiem.

Zawór musi być ustawiony w pozycji „ON/ WŁ” gdy uruchamiasz silnik. Jeżeli nie będziesz używał urządzenia przestaw zawór paliwa na „OFF/WYŁ” aby zapobiec zalaniu silnika lub aby zredukować prawdopodobieństwo wycieku paliwa.

1. Przesuń dźwignię ssania (Rys. 11, poz. 14), przy gaźniku w lewo w pozycję CHOKE/SSANIE, aby włączyć ssanie. NIE WŁĄCZAJ SSANIA (pozycja RUN/ PRACA) jeśli silnik już pracował i jest rozgrzany.

2. Ustaw dźwignię gazu (przepustnicy) (Rys. 12, poz. 7) z pozycji L (niskie obroty) w pozycję H (wysokie obroty).

Rys. 12

1. Chwyć uchwyt linki rozrusznika (Rys.13, poz. 12). Wyciągnij linkę rozrusznika (pociągając za uchwyt) - do momentu wyczucia oporu. Następnie, od tego punktu, stanowczo pociągnij. W sytuacji, gdyby silnik nie odpalił – powtórz czynność.

Szarpnięcie linki bez wcześniejjszego wybrania jej do momentu wyczucia oporu – grozi uszkodzeniem rozrusznika!

1. Po uruchomieniu silnika, po 3-6 sekundach wyłącz ssanie – przesuń dźwignię ssania (Rys. 11, poz. 14) w prawo na RUN. Silnik po rozgrzaniu pracuje równomiernie i nie zalewa się. Zignorowanie tego punktu grozi zalaniem świecy zapłonowej!

Gdy silnik jest ciepły możesz rozpoczynać pracę na wyższych obrotach.

1. Dźwignia sprzęgła (Rys. 14, poz. 8) znajduje się na lewym uchwycie. Łączy pasek iwał wyjściowy silnika, aby napędzać tarcze noży, gdy dźwignia jest zaciśnięta do uchwytu (pozycja MOVE=RUCH). Zwolnienie dźwigni sprzęgła (pozycja STOP) spowoduje że maszyna się zatrzyma.

1. Glebogryzarka rozpocznie pracę.

INSTRUKCJA ORYGINALNA PL

1. Dźwignia zmiany biegów (Rys. 15, poz. 6). Urządzenie posiada 2 biegi do przodu (2 i 1), pozycję neutralną (0) i 1 bieg do tyłu (R). Dźwignia zmiany biegów powinna być używana w zależności od tego czy maszyna ma jechać do przodu czy do tyłu.

! UWAGA: Jeżeli dźwignia zmiany biegów nie załączy odpowiedniego biegu, zatrzymaj silnik, wściśnij dźwignię sprzęgła i porusz glebogryzarką lekko aby wskoczył odpowiedni bieg.

⚠ UWAGA: Zredukuj prędkość silnika (dźwignia przepustnicy na L) zanim przystąpisz do operowania sprzęgłem.

! UWAGA: zawsze zwolnij sprzęgło na pozycję STOP zanim przystąpisz do zmiany biegów

! UWAGA

Jeżeli gleba osadzi się na ostrzach noży, nie próbuj jej usunąć zanim nie:

• zwolnisz dźwigni sprzęgła
• zatrzymasz silnik
• zdejmiesz nasadki ze świecy zapłonowej
• odczekasz co najmniej 30 minut aż silnik ostygnie

Nie umieszczaj swoich dłoni we wnętrzu zespołu noży

Podczas pracy urządzeniem nie zmieniaj od razu dźwigni z kierunku pracy do przodu i do tyłu. Zawsze po zwolnieniu jednego kierunku odczekaj aż wybierzesz drugi kierunek. Zawsze poczekaj aż ostrza zatrzymają się zanim uruchomisz inny kierunek pracy.

Zwracaj szczególnie uwagę przy cofaniu urządzeniem. Nigdy nie cofaj urządzeniem gdy za nim idziesz. Jeśli musisz cofnąć się, np. od ściany, stań, najpierw się rozejrzyj w dół i za siebie a następnie

postępuj w poniższy sposób:

• odstąpi od urządzenia by wyciągnąć ręce,
• upewnij się, że uttrzymujesz równowagę stojąc prawidłowo,
• wybierz kierunek do tyłu i tak prowadź urządzenie aby było nie więcej niż pół drogi do ciebie,
• powtórz te czynności jeśli dalej chcesz cofać.

7.2 Zatrzymanie silnika

1. Aby zgasić silnik awaryjnie ustaw wyłącznik zapłonu (Rys. 10, poz. 1) w pozycję OFF.

2. Aby zgasić silnik w normalnych warunkach

3. przestaw dźwignię przepustnicy na L

4. puść dźwignię sprzęgła na STOP
5. wyłącznik zapłonu ustaw na OFF
6. zawór paliwa na OFF
7. zdejmij nasadkę ze świecy zapłonowej
8. odczekaj co najmniej 30 minut aż silnik ostygnie
9. wyczyść zespoły noży
10. dokręć śruby, które mogły się poluzować

- sprawdź czy nie ma zniszczonych albo uszkodzonych części (jeżeli zachodzi potrzeba wymień/napraw)

Gdy zgasisz silnik noże obracają się jeszcze przez jakiś czas, dlatego nie zbliżaj rąk, ani nóg w ich pobliżu dopóki całkowicie się nie zatrzymają!

7.3 Wskazówki dotyczące pracy

1. Przed rozpoczęciem pracy z glebogryzarką zapoznaj się z procedurami uruchamiania i zatrzymywania silnika. Silnik uruchamiaj zawsze ze strefy zaznaczonej kropkami (Rys. 16).

1. Zachowajszczególną uwagę podczas zawracania. Przed rozpoczęciem zawracania ważne

jest, aby obszar był wolny od jakichkolwiek przeszkód. Nigdy nie zawracaj maszyną w pobliżu ściany, drzewa lub innej stałej przeszkody.

1. Gdy pracuje silnik i maszyna jest użytkowana, nie opuszczaj strefy bezpieczeństwa - oznaczonej kropkami na Rys. 17.

2. W sytuacji konieczności opuszczenia strefy bezpieczeństwa (np.w celu dołączenia elementu wyposażenia dodatkowego), najpierw zatrzymaj silnik.

1. Jeżeli potrzebna jest zmiana ustaw dźwignię regulatora głębokości na żądaną głębokość uprawy.

UWAGA: Podnos dźwignię regulatora głębokości do góry o jeden otwór na raz, dzając działanie urządzenia po każdym podniesieniu. Zbyt duże podniesienie dźwigni tora głębokości może spowodować utratę kontroli nad glebogryzarką!

1. Nie pracuj na bardzo mokrej glebie gdyż wówczas utworzą się bryły, które trudno będzie rozbić

2. Sucha i twarda gleba będzie potrzebowała podwójnej rekultywacji.

3. Jeśli roślinność blokuje noże, podnieś kierownicę, aby podnieść noże, i popchnij urządzenie w odwrotnym kierunku. Jeśli to nie usunie roślinności z zębów, ZATRZYMAJ SILNIK I ODŁĄCZ PRZEWÓD ŚWIECY ZAPŁONOWEJ przed ręcznym usunięciem roślinności.

4. Głębokość uprawy zależy od warunków gruntowych.

5. Gdy zaczynasz pracę na nieutwardzonym gruncie lub na wyjątkowo twardej glebie, ustaw dźwignię głębokości w najwyższym położeniu. Pozwoli to na płytką uprawę. W tej pozycji wykonaj kilka przejść przez obszar, który ma być uprawiany. Wykonaj pracę na większej głębokości w kolejnych przejściach.

6. Jeśli urządzenie podskakuje lub ślizga się w sposób niekontrolowany, podnieś ogranicznik głębokości. Pozwoli to na płytszą uprawę. Przytrzymaj mocno kierownicę, aby kontrolować nagłe podskoki

7. Jeśli chwasty, wysokie trawy, winorośle lub inne materiały zatykają lub zacinają zęby, odwróć pracę glebogryzarką, aby rozlużnić roślinność.

8. Natychmiast zwolnij dźwignie sterowania jazdą, jeśli zęby się zablokują lub uderzysz w obcy przedmiot. Przy dźwigniach sterowania jazdą w położeniu neutralnym naciśnij dźwignię przepustnicy, aby zatrzymać pozycję, aby zatrzymać silnik. Odłącz przewód świecy zapłonowej. Po zatrzymaniu zębów usuń ciała obce i sprawdź, czy zęby nie są uszkodzone.

9. Jeśli planujesz używać urządzenia do przygotowania pod uprawy:

10. sadź rośliny w rzędach co 50 – 55 cm dla łatwego obracania urządzeniem.

11. ustaw dźwignię regulatora głębokości wyżej. Pozwoli to na płytką uprawę niezbędną do obrócenia chwastów oraz rozbicia i napowietrzenia gleby.

12. Noże pociągną urządzenie do przodu podczas uruchamiania. Prędkość reguluj za pomocą manetki gazu.

13. Jeżeli wybierzesz mniejsze obroty na manetce gazu, to noże będą kopać głębiej i bardziej agresywnie.
14. Ważne jest aby nie przytrzymywać urządzenia – ma się swobodnie przemieszczać. Nie przeciążaj urządzenia.
15. Jeżeli urządzenie ma tendencję do zakopywania się to może znaczyć o tym że jedno z ostrzy jest bardziej stępione od drugiego albo osłony boczne nie są na odpowiedniej wysokości. Zawsze utrzymuj ogranicznik głębokości na najwyższym poziomie – sprawdź rozdział poświęcony regulacji ogranicznika głębokości.
16. Regulację prędkości urządzenia można również prowadzić ustawiając odpowiednio ogranicznik głębokości.
17. Zaleca się aby może swobodnie ciągnęły urządzenie do przodu, a następnie wybierz kierunek pracy do tyłu. Poprzez swobodne puszczenie glebogryzarki do przodu i następnie pracę do tyłu uzyskuje się największą efektywność.
18. Jeśli urządzenie wkopie się i stanie w jednym miejscu, delikatnie rozkołysz urządzenie aby ruszyło dalej.
19. Dla optymalnego przygotowania obszaru zrób 2-3 przejścia, drugie prostopadłe do pierwszego jak na Rys.18.

1. Kluczem do udanej uprawy roli jest rozpoczęcie od płytkiej pracy przy pierwszym przejeździe, a następnie głębsze przejście o 3 cm przy każdym kolejnym przejeździe.
2. Aby uniknąć drobienia zwrócić uwagę na ruch do przodu i do tyłu.
3. Noże muszą obracać się zawsze z maksymalną prędkością, w innym przypadku może dojść do przeciążenia silnika.

4. Podczas pracy na pochyłości zawsze stawaj po przekątnej do pochyłości w pewnej, stabilnej pozycji. Nie pracuj na szczególnie dużych pochyłościach.

5. Zdemontuj zewnętrzne ostrza jeżeli pracujesz na wąskim obszarze np. między roślinami. To zawęzi szerokość pracy.

8. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych

Przed wykonaniem prac konserwacyjnych, czyszczeniem,, bądź przechowywaniem zgaś silnik, poczekaj, aż noże całkowicie się zatrzymają, silnik ostygnie (ok 30 min) i zdejmij nasadkę świecy zapłonowej, wyłącz zapłon. Nie pracuj w zamkniętych pomieszczeniach przy złej wentylacji ani w pobliżu paliwa (używaj tylko niepalnych środków)

W ten sposób możesz uniknąć zaczadzenia, poparzenia przez gorące elementy i obrażeń ciała od ruchomych elementów.

Zaznajom się dokładnie ze wskazówkami bezpieczeństwa. Jeżeli nie posiadasz odpowiedniej wiedzy bądź narzędzi udaj się z urządzeniem do autoryzowanego serwisu.

8.1 Czyszczenie

• Utrzymuj urządzenie w czystości.
• Nie polewaj silnika wodą, nie stosuj myjki ciśnieniowej.
• Oczyć urządzenie po każdym użyciu. Użyj węża ogrodowego i zmyj ziemię i brud z noży.
• Po każdej pracy sprawdzaj urządzenie i usuwaj wszystkie resztki roślinne, pozostałości smaru z jej kółek, otworów i noży a także silnika i tłumika. Stosuj do tego kawałek drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
• Wyczyść obudowę urządzenia. Do czyszczenia stosuj szczotkę lub szmatkę, nie używaj żadnych środków do czyszczenia (szczególnie palnych), ani rozpuszczalników. Może to spowodować jedynie uszkodzenie urządzenia bądź samozapłon.

8.2 Czyszczenie osi z nożami

1. Zgaś silnik. Silnik musi być zimny.
2. Zdejmij nasadkę świecy zapłonowej i zabezpiecz ją aby nie wróciła przypadkowo na świecie.
3. Przechyl glebogryzarkę do przodu. Zablokuj ją tak, aby spoczywała na wsporniku silnika, a zęby będą odsłonięte.
4. Usuń całą roślinność, szurki i inne materiały, które mogły zgromadzić się na osi między wewnętrznym zestawem zębów a uszczelką na obudowie skrzyni biegów. Stosuj do tego kawałek drewna lub plastiku, nie używaj twardych narzędzi – mogą uszkodzić urządzenie.
5. Przechyl urządzenie z powrotem do pozycji poziomej.
6. Zamocuj nasadkę świecy zapłonowej.

8.3 Konserwacja i regulacje

Maszyna będzie wydajnie i długo pracować, jeśli będzie prawidłowo konserwowana.

Niewystarczająca konserwacja może być przyczyną wypadków i zranień.

Aby pomóc ci odpowiednio zadbać o glebogryzarkę, opracowano harmonogram konserwacji, rutynowe procedury kontroli i proste procedury konserwacji przy użyciu podstawowych narzędzi

ręcznych. Inne czynności serwisowe, które są trudniejsze lub wymagają specjalnych narzędzi, najlepiej zostawić do wykonania profesjonalistom i wykwalifikowanym serwisantom.

Poniższe informacje pomogą ci przeprowadzić niezbędne kontrole i wykonać procedury wymagane do przestrzegania normalnych zaleceń dotyczących pielęgnacji dla twojej glebogryzarki.

Jeśli wolisz, Twój lokalny autoryzowany dealer może przeprowadzić te kontrole i wykonać dla Ciebie wymagane procedury.

1. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika bądź ramy.
2. Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa (boczna osłona) pod kątem uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.
3. Często sprawdzaj nóż, by uzyskać optymalne cięcie. Noże powinny być zawsze ostre i dobrze wyważone.
4. Smaruj regularnie osie kół.
5. Nie ma potrzeby smarować skrzyni biegów-została ona nasmarowana przez producenta.

Przeczytaj poniższy normalny harmonogram konserwacji i zwrócić uwagę na zalecane okresy między-obsługowe, aby przedłużyć żywotność urządzenia.

8.4 Plan czynności konserwacyjnych

Kiedy Co		Przed kaźdym użyciem	Po 1 miesiącu lub 5h pracy	Po 3 miesiącac h lub 25h pracy	Co pół roku lub co 50 h pracy	Co pół roku lub co 100 h pracy	Co 2 lata lub co 250 h pracy
Napięcie paska napędu	Sprawdzenie	X
	Wymiana						X
Olej silnikowy	Sprawdzenie poziomu	X
	Wymiana		X^2		X^2
Filtr powietrza	Sprawdzenie	X
	Czyszczenie			X^1	X^1
	Wymiana						X
Olej przekładniowy w skrzyni biegów	Weryfikacja	Za pierwszym razem po 40 rbh a następnie co 80 rbh
Świeca zapłonowa	Sprawdzenie regulacja					X
	Wymiana						X

INSTRUKCJA ORYGINALNA PL

Zbiornik paliwa	Czyszczenie				X^3
Filtr paliwa	Czyszczenie				X^3
Bieg jałowy	Sprawdzenie regulacja					X^3
Luz zaworowy	Sprawdzenie regulacja					X^3
Komora spalania	Czyszczenie	Co 300 rbh 3
Ciśnienie w oponach	Sprawdzanie	X
Osie noży	Czyszczenie	X
Osie kół	Smarowanie			X
Przewody paliwowe	Czyszczenie	Co 2 lata (wymienić jeżeli zachodzi potrzeba) 3

1) Przeprowadzaj częściej serwisowanie, gdy praca odbywa się w zapylonych obszarach.
2) Wymień olej częściej (co 25rbh) gdy pracuje przy dużym obciążeniu albo w wysokich temperaturach
3) Te elementy powinny być serwisowane w autoryzowanym serwisie

8.5 Wymiana oleju

1. Pozwól silnikowi pracować przez 5 minut, aby rozgrzać olej. Pozwala to na bardziej swobodny przepływ oleju i zapewnia bardziej kompletną wymianę oleju.
2. Po 5 minutach zatrzymaj silnik. Ustaw zawór paliwa na OFF. Zdejmij nasadkę świecy zapłonowej. Spuścić olej, odkręcając korek miski olejowej. Pamiętaj, aby spuścić olej do pojemnika o wystarczającej pojemności.

Możesz lekko przechylić silnik w kierunku pojemnika ,ale nie przechylaj go za mocno.

1. Po spuszczeniu oleju ustaw silnik ponownie na płaskiej powierzchni. Wkręć korek miski olejowej i wlej nowy olej do silnika. Zrób to, wyjmując prętowy wskaźnik poziomu oleju i wlewając zalecaną ilość oleju. Pozycja MAX.
2. Założ nasadkę na świecie zapłonową.

Obsługa silnika ze zbyt małą ilością oleju doprowadzi do uszkodzenia silnika.

Olej jest szkodliwy na Twojego zdrowia i skóry. Nie dotykaj go.

Alternatywnie użyj zestawu do wyciągania oleju.

1. Zassij olej przez otwór wlewu oleju za pomocą strzykawki. Użyj węża, aby dotrzeć do zbiornika.
2. Umieść zużyty olej w przygotowanym pojemniku.

3. Napełnij silnik nowym olejem SAE 30 w temperaturach powyżej 4°C lub SAE 10W-30 (wielosezonowy)

4. Sprawdź poziom oleju za pomocą prętowego wskaźnika.

Pamiętaj, aby pozbywać się zużytego oleju w bezpieczny sposób. Przestrzegaj zasad ochrony środowiska.

Olej i odsysarka oleju nie są załączone w komplecie.

8.6 Konserwacja filtra powietrza

Regularnie sprawdzaj i czyść filtr powietrza. Jeżeli filtr nie był czyszczony przez dłuższy czas, będzie to miało wpływ na wyczerpanie silnika.

Patrz punkt 6.6

8.7 Konserwacja świecy zapłonowej

Sprawdzaj świecę 1 raz na rok albo po 100rbh

Zalecana świeca zapłonowa F6RTC.

1. Zdejmij nasadkę świecy zapłonowej.
2. Zetrzyj wszelkie zabrudzenia i osady świecy zapłonowej.
3. Poluzuj świecę zapłonową za pomocą klucza świecy zapłonowej.
4. Sprawdź, czy izolacja jest nienaruszona.
5. Oczyć świece zapłonową za pomocą szczotki drucianej.
6. Zmierz odstęp elektrodowy 0,7–0,8 mm. Unikaj uszkodzenia elektrody.

1. Jeśli świeca jest uszkodzona, wymień.
2. Zamontuj świecę zapłonową.
   Najpierw dokręć ja ręką uważając na uszczelkę.
   Gdy montujesz używaną już świecę, dokręć ją o 1/8-1/4 obrotu.
   Gdy montujesz nową świecę dokręć ją o ½ obrotu.

Niedokręcona świeca może doprowadzić do przegrzania silnika i jego uszkodzenia.

Nadmierne przykręcenie świecy może uszkodzić głowicę cylindra.

1. Założ nasadkę na świecie zapłonową.

8.8 Regulacja linki sprzęgła

Prawidłowe napięcie sprawdź w następujący sposób. Jeżeli naprężenie nie jest odpowiednie, poluzuj nakrętkę i wyreguluj śrubą. Następnie dokręć nakrętkę i sprawdź czy sprzęgło działa odpowiednio.

Rys. 20

Procedurę tę można powtarzać do momentu pełnego wyregulowania śrub regulacyjnych.

8.9 Smarowanie

Prawidłowe smarowanie ruchomych części mechanicznych ma kluczowe znaczenie dla właściwej pielęgnacji i konserwacji. Narmaruj pokazane części ruchome co 10 godzin i przed składowaniem przez dłuższy czas za pomocą oleju.

Żadna część wnętrza przekładni nie wymaga smarowania. Wszystkie elementy są na bieżąco smarowane i nie wymagają konserwacji. Smarowanie tych elementów nie tylko spowoduje, że smar dostanie się do koła ciernego i tarczy napędowej co uszkodzi gumowe okładziny koła ciernego.

Przy składowaniu przez dłuższy czas, wyżej wymienione części powinny zostać lekko wytarte ściereczką z olejem, aby zapobiec zardzewieniu.

8.10 Przechowywanie

Wykonaj poniższe czynności, aby przygotować urządzenie do przechowywania (gdy maszyna nie będzie używana przez więcej niż 30 dni).

Przeczytaj instrukcję silnika, aby uzyskać szczegółowe instrukcje dotyczące przygotowania silnika do przechowywania.

1. Chron koła i osie przed rdza:

2. Zdejmij zawleczke i zsuń noże lub koło z piasty.

3. Lekko posmaruj osie smarem.

4. Wsuń noże lub koło z powrotem na piastę i zamontuj bolec zabezpieczający.

5. Całkowicie opróżnij układ paliwowy. Uruchom silnik by trochę popracował i wypalił resztę paliwa. Sprawdź dodatkowo w instrukcji obsługi silnika lub dodaj stabilizator paliwa, aby zapobiec gromadzeniu się paliwa podczas dłuższego okresu przechowywania.

6. Gdy silnik jest jeszcze ciepły, spuść olej z silnika. Wlej świeży olej do miski olejowej.

7. Wykręć świecę zapłonową z cylindra. Wlej odrobinę oleju (30ml) do cylindra. Powoli pociągnij za linkę rozrusznika i odprowadź ją na miejsce. Założ nową świecę w cylindrze.

8. Wyczyść brud i inne nagar z żeberek chłodzących silnika i z jego obudowy.

9. Wyczyść spód obudowy glebogryzarki.

10. Nasmaruj urządzenie zgodnie z rozdziałem 8.9

11. Wyczyść całą glebogryzarkę, naoliw metalowe części by chronić farbę (lakier).

12. Przechowuj urządzenie w czystym i suchym miejscu, z dala od źródeł ognia.

13. Umieść urządzenie w pomieszczeniu z dobrą wentylacją.

14. Nie przechowuj urządzenia z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym, gdzie opary paliwa mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź płomieniem. Niech silnik ostygnie zanim schowasz urządzenie w miejsce przechowywania.

15. Jeśli zdecydowałeś się użyć stabilizatora paliwa i nie opróżniłeś układu paliwowego, postępuj zgodnie ze wszystkimi instrukcjami bezpieczeństwa dotyczącymi przechowywania w niniejszej instrukcji, aby zapobiec możliwości pożaru w wyniku zapłonu oparów benzyny. Pamiętaj, że opary benzyny mogą przemieszczać się do odległych źródeł zapłonu i zapalać się, powodując ryzyko wybuchu i pożaru.

16. Jeśli istnieje jakakolwiek możliwość nieautoryzowanego użycia lub manipulacji, wyjmij świecę zapłonową i przechowują w bezpiecznym miejscu z dala od glebogryzarki. Pamiętaj, aby zaślepić otwór świecy zapłonowej, aby zapobiec dostaniu się ciał obcych.

Jeśli nie będziesz używał urządzenia dłużej niż 1 miesiąc należy przeprowadzić poniższe czynności:

• Odłącz przewód świecy zapłonowej.
• Opróżnij zbiornik paliwa.
• Nałóż warstwę oleju na noże, aby zapobiec korozji.
• Wyczyść urządzenie.
• Wyczyść filtr powietrza.
• Wyczyść filtr paliwa.

Jeśli masz jakiekolwiek pytania zwrócić się do autoryzowanego punktu serwisowego.

8.11 Przygotowanie do transportu

Urządzenie transportuj jedynie ze zgaszonym silnikiem i odłączonym przewodem świecy zapłonowej.

Transportuj urządzenie w pozycji pionowej. Zabezpiecz je przed przechyleniem bądź przewróceniem.

Pamiętaj aby silnik ostygl (min 15min)

1. Całkowicie opróżnij układ paliwowy. Nie wylewaj, zutylizuj przestrzegając obowiązujących zasad ochrony środowiska. Uruchom silnik by trochę popracował i wypalił resztę paliwa.

Paliwo bądź olej mogą wyciekać podczas transportu. Zabezpiecz odpowiednio urządzenie na czas przewożenia. Zawór paliwa w pozycji OFF.

1. Gdy silnik jest jeszcze ciepły, spuść olej z silnika. Nie wylewaj, zutylizuj przestrzegając obowiązujących zasad ochrony środowiska.

2. Wyczyść dokładnie urządzenie przed transportowaniem.

3. Zabezpiecz noże.

8.12 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane glebogryzarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta:

[e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

Używaj tylko oryginalnych części zamiennych. Części zamienne złej jakości mogą uszkodzićzenie i skrócić żywotność urządzenia.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

9. Plan wyszukiwania usterek

Podczas gdy normalna pielęgnacja i rutynowa konserwacja przedłuży żywotność urządzenia, przedłużone lub ciągłe użytkowanie może ostatecznie wymagać wykonania serwisu, aby umożliwiać jego prawidłowe działanie. Poniższy przewodnik rozwiązywania problemów zawiera listę najczęstszych problemów, przyczyn i rozwiązań.

Problem	Przyczyna	Rozwiązanie
Silnik nie uruchamia się	Brak paliwa	Napełnij zbiornik paliwa, sprawdź paliwo w gaźniku.
	Brudny filtr powietrza	Wyczyść filtr powietrza.
	Brak iskry w świecy	Wyczyść świecę bądź wymień na nową.
	Zalany silnik	Wyjmij świecę, wyczyść i wysusz. Pociągnij kilka razy linkę rozrusznika z wyjątką świecą.
	Niewłaściwa pozycja ssania przy uruchamianiu zimnego silnika	Ustaw ssanie na odpowiedniej pozycji przy uruchamianiu zimnego silnika.
Silnik uruchamia się z problemami	Odłączony przewód świecy.	Nałoż nasadkę z przewodem na świecie.
	Zablokowane przewody	Wyczyść przewody paliwowe, wlej
	paliwowe bądź złe paliwo.	świeże paliwo.
	Woda lub brud w systemie paliwowym.	Spuść paliwo i nalej świeże paliwo.
	Niewłaściwa pozycja dźwigni sterowania.	Ustaw dźwignie sterowania w pozycji neutralnej przy uruchamianiu silnika.
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
Silnik traci moc albo nie ma mocy.	Głębokość pracy ustawiona na za dużą	Podnieś ogranicznik głębokości.
	Woda lub brud w systemie paliwowym.	Spuść paliwo i nalej świeże paliwo.
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
	Nieprawidłowo wyregulowany gaźnik.	Wyreguluj gaźnik (w serwisie!).
	Brak iskry w świecy	Wyczyść świecę, ustaw odstęp bądź wymień na nową.
	Zablokowane przewody paliwowe bądź złe paliwo.	Wyczyść przewody paliwowe, wlej świeże paliwo.
Silnik gaśnie na biegu jałowym	Nieprawidłowo wyregulowany gaźnik.	Wyreguluj gaźnik (w serwisie!).
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
Urządzenie jedzie do przodu podczas uruchamiania silnika.	Niewłaściwa pozycja dźwigni sterowania.	Ustaw dźwignie sterowania w pozycji neutralnej (nie załączonej) przy uruchamianiu silnika.
Napęd nie funkcjonuje prawidłowo	Sprawdź naciąg linki napędu.	Wyreguluj naciąg linki.
	Napęd nie działa.	Sprawdź urządzenie w punkcie serwisowym.
Ciężko kontrolować urządzenie podczas pracy (podskakuje)	Głębokość pracy ustawiona na za dużą. Noże pracują za głęboko.	Podnieś ogranicznik głębokości.
Nadmierne wibracje	Poluzowane śruby.	Dokręć.
Noże się obracają ale koła nie.	Problem z układem przekładni.	Udaj się do autoryzowanego serwisu.
Nadmierne gromadzenie się ciepła w obszarze przekładni/ zębów podczas pracy	Nagromadzone nieczystości na osi z nożami.	Usuń roślinność, postępując zgodnie z instrukcjami oczyszczania osi z nożami. OBSERWUJ WSZYSTKIE INSTRUKCJE BEZPIECZEŃSTWA
	Za mało oleju przekładniowego	Sprawdź olej przekładniowy i uzupełnij w razie potrzeby

10. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

11. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj glebogryzarkę w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

12. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję glebogryzarki, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie przedmiotu,
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
• uszkodzenie płuc, jeśli nie jest noszona skuteczna maska przeciwpyłowa.
• uszkodzenie wzroku i twarzy przez odpryskujące elementy.
• pochwycenie i wpłatanie odzieży w ruchome części.
• uszkodzenia zdrowia wynikające z emisji wibracji, jeśli narzędzie jest używane przez dłuższy czas lub nie jest odpowiednio zarządzane i konserwowane

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania glebogryzarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

13. Rysunek złożeniowy

Dział części zamiennych:

Tel.: [phone]

częś[e-mail]
