INSTRUKCJA OBSŁUGI GY2291 4Garden

Tłumaczenie instrukcji oryginalnej

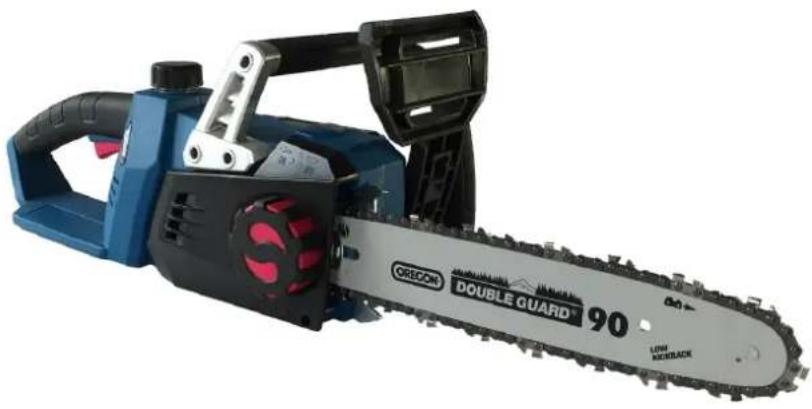

Akumulatorowa pilarka łańcuchowa 40V Li-Ion

GY2291

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji pilarki.

Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści

1. Zawartość opakowania....3
2. Przeznaczenie....3
3. Opis ogólny....4

3.1 Opis działania....4
3.2 Elementy pilarki....4
3.3 Dane techniczne....5

1. Podstawowe zalecenia bezpieczeństwa....5

4.1 Symbole dotyczące urządzenia....5
4.2 Ogólne wskazówki bezpieczeństwa....6
4.3 Wskazówki bezpieczeństwa dla ładowarki....8
4.4 Środki ostrożności i bezpieczeństwa przy użyciu ładowarki i akumulatora......9
4.5 Zagrożenia, których należy być świadomym podczas wykonywania cięcia......10

1. Instrukcja montażu....13

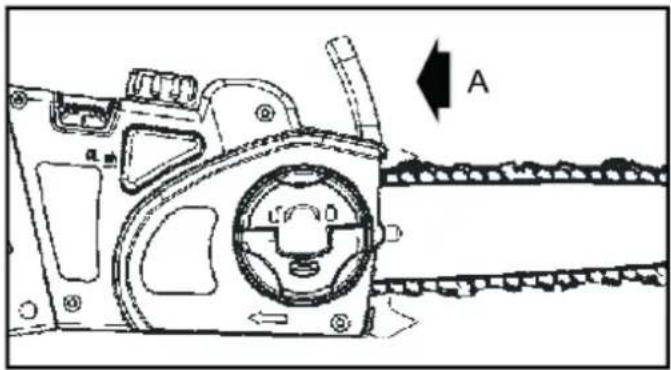

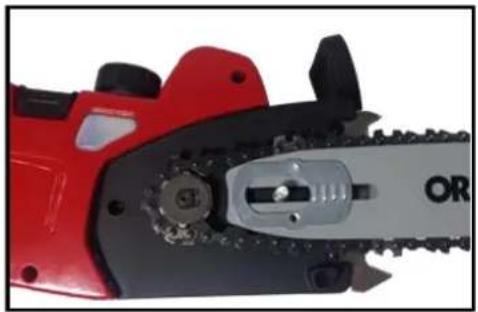

5.1 Montaż prowadnicy i łańcucha....13

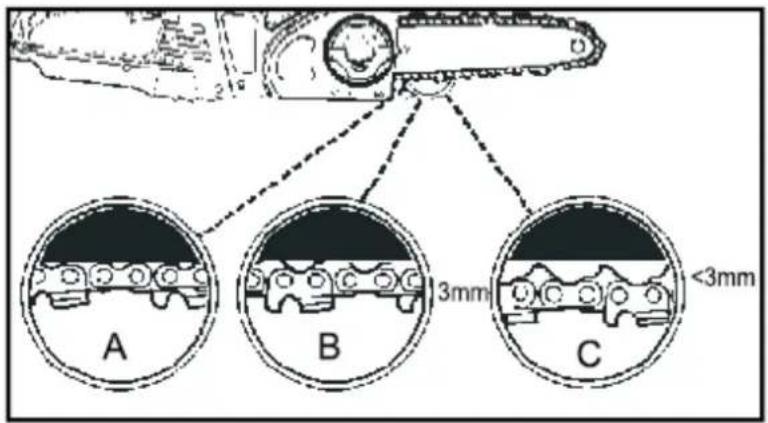

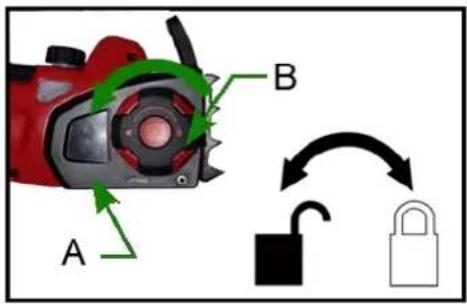

5.2 Napinanie łańcucha tnącego....14

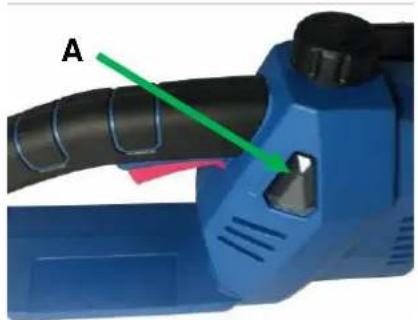

5.3 Napełnianie zbiornika oleju....16

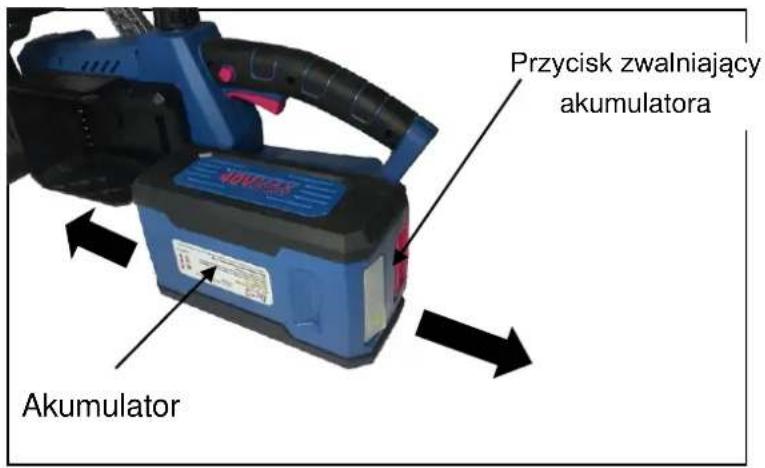

5.4 Instalowanie i wyjmowanie akumulatora....16

1. Praca z urządzeniem....17

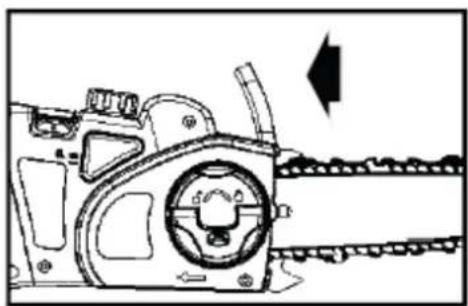

6.1 Uruchomienie pilarki....17
6.2 Bezpieczna praca pilarką....19

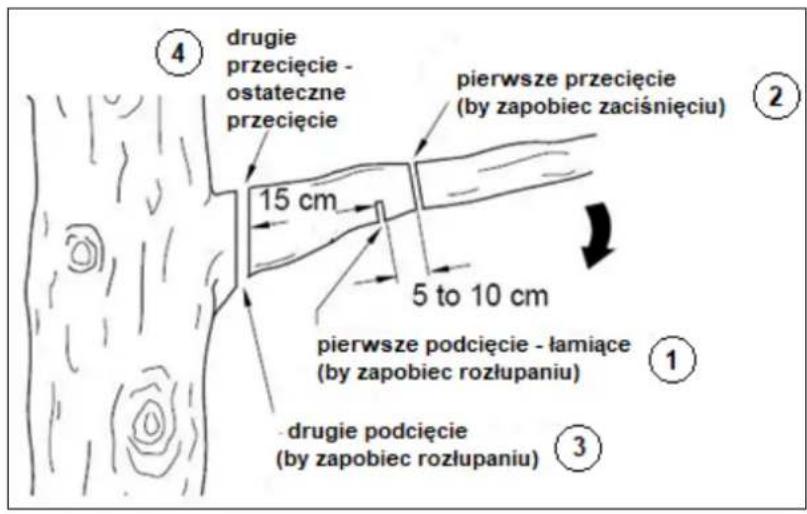

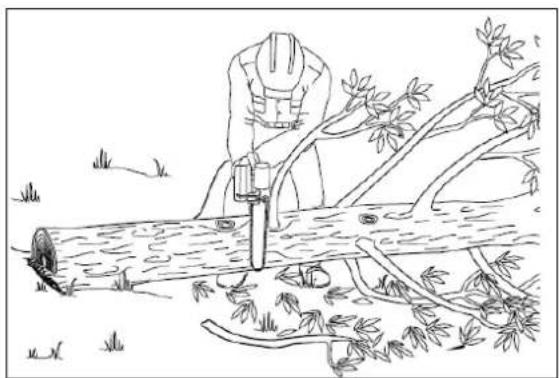

6.2.1 Ścinanie gałęzi (okrzesywanie)....20

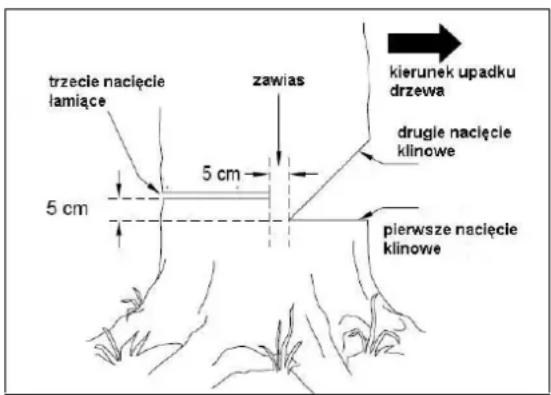

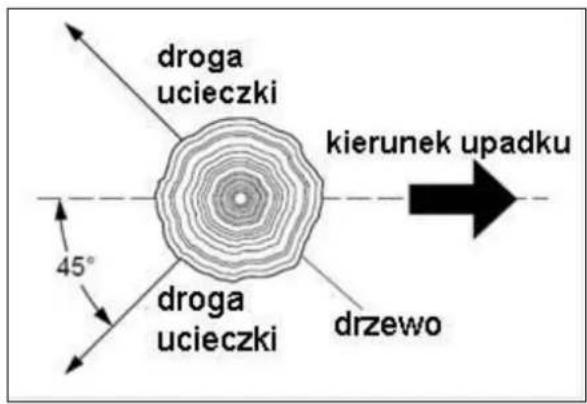

6.2.2 Ścinanie drzew....21

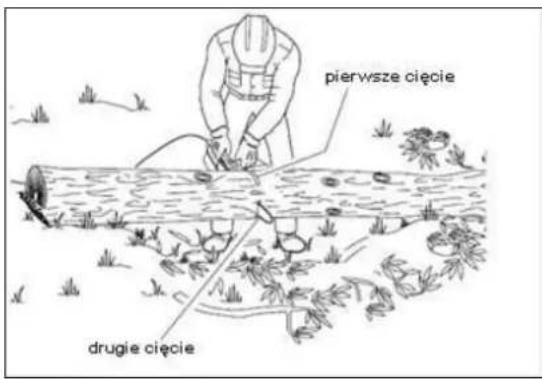

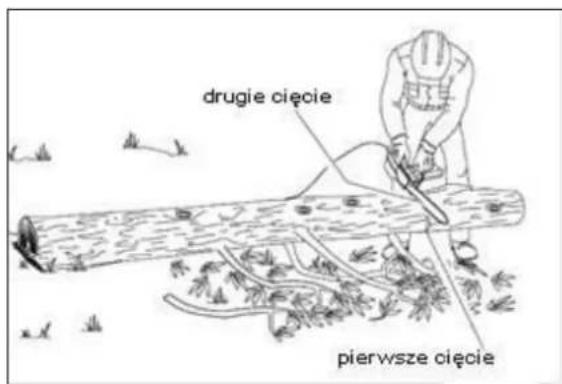

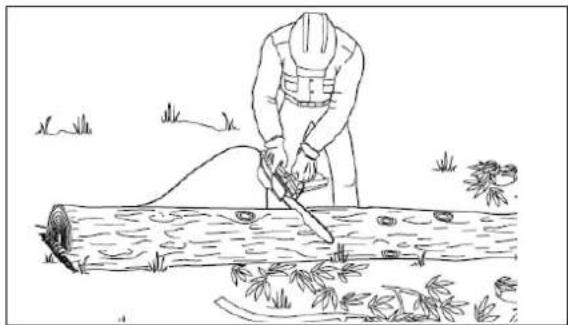

6.2.3 Przecinanie drewna (cięcie pnia na podłożu)....23

1. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych.....24

7.1 Czyszczenie pilarki....24

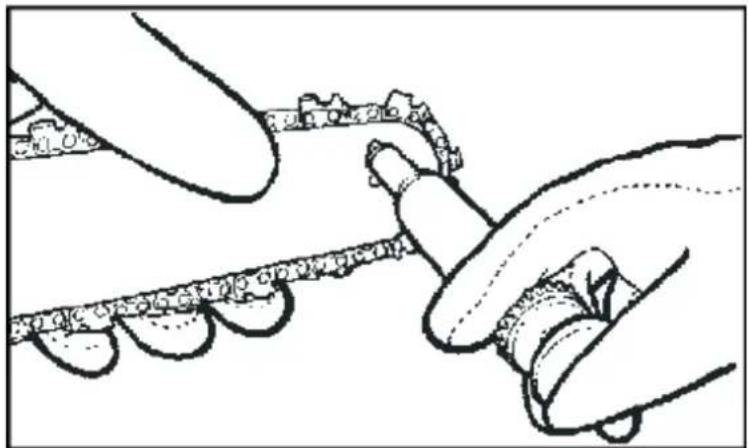

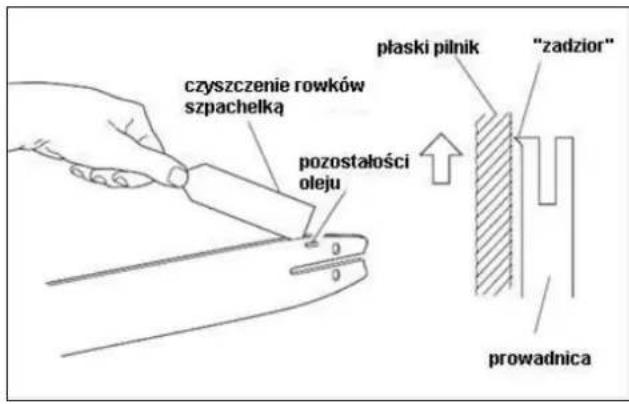

7.2 Konserwacja prowadnicy....24

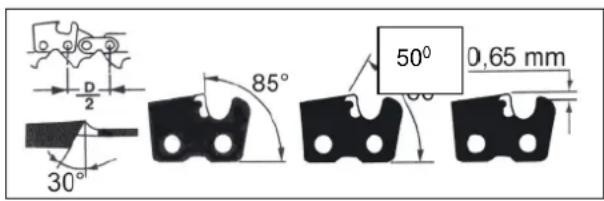

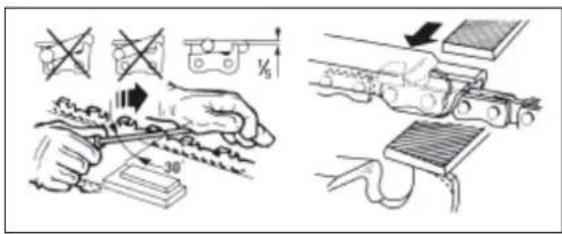

7.3 Ostrzenie łańcucha....25.
7.4 Przechowywanie....27
7.5 Przygotowanie do transportu....27
7.6 Zamawianie części....27

1. Gwarancja....28
2. Usuwanie odpadów i recykling....28

10.Ryzyko resztkowe....29
11.Rozwiązywanie problemów....30

1. ZAWARTOŚĆ OPAKOWANIA

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy pilarki. Komplet powinien zawierać następujące elementy:

• tańcuch
• prowadnica z blaszką napinacza
• korpus pilarki
• akumulator 4Ah z zasilaczem
• instrukcja obsługi
• karta gwarancyjna

2. PRZEZNACZENIE

Pilarka jest przeznaczona wyłącznie do cięcia drewna: klód, gałęzi, tarcicy i podobnych materiałów oraz do podcinania i ścinania drzew w warunkach przydomowych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem (np. przecinanie murów, tworzyw sztucznych, czy środków spożywczych) i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Pilarka nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel pilarki i/lub osoba ją obsługująca.

Pilarka nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. OPIS OGÓLNY

3.1 OPIS DZIAŁANIA

Akumulatorowa pilarka elektryczna tnie drewno za pomocą łańcucha umieszczonego na wysokiej jakości prowadnicy (firma Oregon), przesuwającego sie dużą szybkością mniej więcej prostopadle do płaszczyzny cięcia. Łańcuch jest wprowadzany w ruch za pomocą silnika zasilanego prądem stałym 40 wolt z akumaulatora litowo-jonowego 4Ah. Odpowiednie smarowanie łańcucha zapewnia olej. Komfort pracy użytkownika gwarantuje niewielka waga urządzenia oraz zabezpieczenia - osłony, które chronią przed elementem tnącym, dłonie osoby obsługującej.

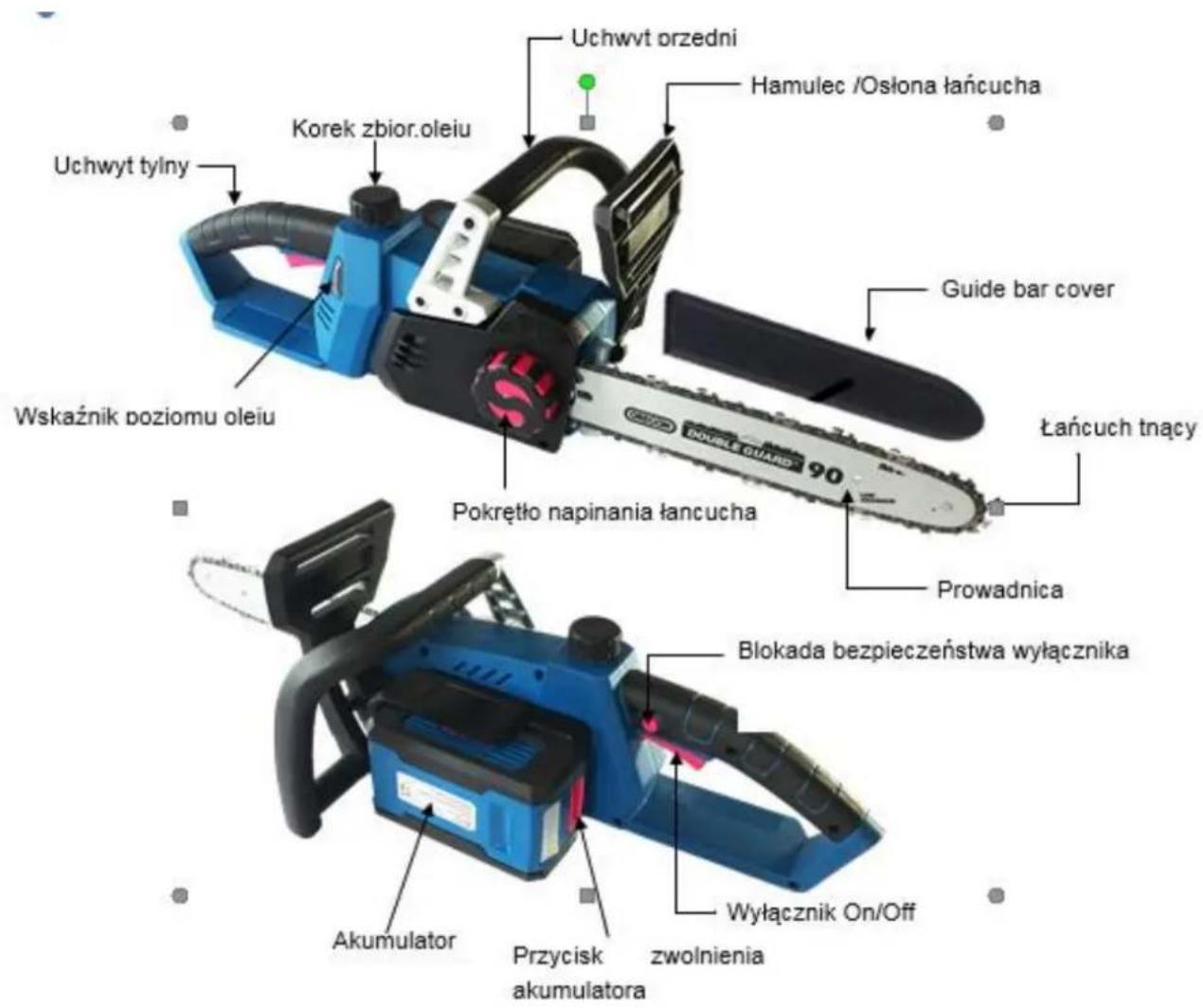

3.2 ELEMENTY PILARKI

3.3 DANE TECHNICZNE

Model Nr	GY2291
Napięcie akumulatora	DC40 V 4Ah Li-ion
Długość prowadnicy	14" (355 mm) Oregon
Długość cięcia	345 mm
Prędkość łańcucha na biegu jałowym	8.5m/s
Pojemność zbiornika oleju	150ml
Waga netto	3.8 kg
Poziom cisnienia akustycznego	98dB(A) k=1.52dB (A)
Wibracje	4.663m/s ^2 k=1.5m/s ^2
Maksymalny czas pracy	45 min.
Czas ładowania	60 min.
Typ łańcucha	Oregon 90PX052X 52 ogniwa 3/8" 1,1 mm

4. PODSTAWOWE ZALECENIA BEZPIEZCENWA

4.1 SYMBOLE DOTYCZĄCE URZĄDZENIA

	Zapoznaj się z instrukcją obsługi przed rozpoczęciem korzystania z urządzenia.		Ostrzeżenie! Niebezpieczeństwo
	Gdy urządzenie jest używane, należy nosić okulary ochronne chroniące przed latającymi przedmiotami, a także ochraniacze słuchu, takie jak dźwiękoszczelny hełm, w celu ochrony słuchu operatora. Jeśli operator pracuje w obszarze, w którym istnieje ryzyko spadających przedmiotów, należy również założyć kask ochronny.		Nie wystawiać na deszcz
			Nigdy tnij górną częścią prowadnicy, ponieważ spowoduje to odrzut i obrażenia
	Nosić rękawice, aby chronić dłonie		Należy nosić obuwie ochronne w celu ochrony przed porażeniem elektrycznym

4.2 OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zagłądać w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia przed jego montażem.

Pilarka akumulatorowa w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na stymulatory serca. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy osobom je posiadającym konsultację z lekarzem przed rozpoczęciem obsługiwania urządzenia.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.
• Pilarka nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.
• Nie używaj pilarki do innych celów niż do cięcia drewna.
• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.
• Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy urządzenia.
• Noś rękawice robocze podczas pracy.
• Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia lużnych włosów, odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia jeśli są uszkodzone lub brak rury dmuchawy, albo gdy elementy są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.
• Przed rozpoczęciem pracy zawsze upewnij się, czy akumulator nie nosi widocznych oznak uszkodzenia lub zużycia. Nie używaj urządzenia z uszkodzonym lub ze zużytym akumulatorem.

Bezpieczna praca z urządzeniem

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów

lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj urządzenia w deszczu, przy złej pogodzie czy w wilgotnym otoczeniu.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

UWAGA! Zatrzymaj silnik i wyjmij akumulator za każdym razem gdy

pozostawiasz urządzenie.

• Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji
• Zawsze trzymaj urządzenie tak, by obie ręce mocno obejmowały uchwyty.
• Pracuj urządzeniem wyłącznie chodząc, nie biegaj z dmuchawą.
• Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta. Przed użyciem sprawdź, czy wyłącznik łatwo się porusza w obie strony. Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy.
• Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.
• Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.
• Nie używaj urządzenia do cięcia innych materiałów niż drewno.
• Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje.
• Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.
• Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.
• Nie podnos ani transportuj urządzenia w czasie, gdy silnik pracuje.
• Wyłącz urządzenie i wyjmij akumulator każdorazowo podczas gdy transportujesz pilarkę.
• Usuwaj zanieczyszczenia tylko przy wyłączonym urządzeniu.
• Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
• Urządzenie należy zawsze wyłączyć i wyciągnąć akumulator:
• gdy oddalasz się od maszyny;
• przed czyszczeniem;
• jeżeli urządzenie jest nieużywane;
• przed sprawdzaniem, czyszczeniem i przechowywaniem;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne

wibracje. W takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw/ oddaj do autoryzowanego serwisu.

- Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

4.3 WSKAZÓWKI BEZPIECZEŃSTWA DLA ŁADOWARKI

1. Stosuj wyłącznie napięcie znamionowe oznaczone na ładowarce.
2. Przed ładowaniem dokładnie przeczytaj instrukcję obsługi.
3. Przed ładowaniem akumulatora podłącz przewód zasilający najpierw do źródła zasilania, a następnie podłącz zestaw akumulatorów do ładowarki. Po całkowitym naładowaniu akumulatora odłącz zasilanie po wyjęciu akumulatora z ładowarki.
4. To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach. Woda, deszcz lub wilgoć powinny być surowo zabronione.
5. Prawidłowe użytkowanie: ładowarki mogą być używane wyłącznie do ładowania akumulatorów 40 V GT TOOLS. Każde inne zastosowanie może grozić pożarem, porażeniem prądem lub porażeniem prądem elektrycznym.

Użytkownik ponosi wyłączną odpowiedzialność za wszelkie szkody spowodowane niewłaściwym użyciem. Należy przestrzegać ogólnie przyjętych przepisów dotyczących zapobiegania wypadkom i dołączonych do nich instrukcji bezpieczeństwa.

□ Za pomocą tej ładowarki można ładować następujące akumulatory.

Nr modelu ładowarki do akumulatora	Akumulator
	Model	Volt
GY2211	GY2201T	40 V, 2.0 Ah
	GY2203T	40 V, 4.0 Ah
• Tą ładowarką nie wolno ładować baterii nie przeznaczonych do wielokrotnego ładowania.

1. PRZECHOWUJ TĄ INSTRUKCJE. Niniejsza instrukcja zawiera ważne zalecenia dotyczące bezpieczeństwa i eksploatacji ładowarki akumulatora.
2. Ładowarka została zaprojektowana specjalnie do ładowania pakietów akumulatorów GT wymienionych w powyższej tabeli. Nie próbuj ładować żadnej innej baterii za pomocą tej ładowarki.
3. PRZESTROGA: Niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymień baterię tylko na taki sam, określony typ baterii.
4. Nie wystawiaj ładowarki na działanie deszczu lub śniegu i innych ekstremalnych warunków klimatycznych. Nie używaj elektronarzędzi w wilgotnych lub mokrych miejscach.
5. Używanie jakichkolwiek akcesoriów niezalecanych lub nie dostarczanych przez producenta ładowarki akumulatorów może grozić pożarem, porażeniem prądem elektrycznym lub obrażeniami osób.
6. Aby zmniejszyć ryzyko uszkodzenia wtyczki i kabla elektrycznego, pociągnij za wtyczkę, a nie za przewód podczas odłączania ładowarki.
7. Upewnij się, że przewód jest odpowiednio umiejscowiony, aby nie nadaepnąć, nie potknął się o niego lub w inny sposób nie uszkodzić go ani nie naprężać.

8. Nie używaj ładowarki z uszkodzonym przewodem lub wtyczką. Wymień je natychmiast po stwierdzeniu jakichkolwiek uszkodzeń.

9. Nie używaj ładowarki, jeżeli została uderzona, została upuszczona lub w jakikołwiek inny sposób uszkodzona; zanieś ją do autoryzowanego punktu serwisowego.

10. Nie demontuj ładowarki; przekaż go do autoryzowanego punktu serwisowego, gdy wymagana jest obsługa lub naprawa. Nieprawidłowy ponowny montaż może grozić porażeniem prądem lub pożarem.
11. Aby zmniejszyć ryzyko porażenia prądem, odłącz ładowarkę od gniazdka przed przystąpieniem do konserwacji lub czyszczenia.
12. Ładowanie może być wykonywane tylko wtedy, gdy temperatura akumulatora wynosi od 0 °C do 35 °C.
13. Otwory do ładowania należy bezwzględnie zabezpieczyć przed zatykaniem lub zatkaniem przez obce przedmioty.
14. Ładowarka jest zaprojektowana do pracy na standardowej elektrycznej mocy i napięciu gospodarstwa domowego. Nie próbuj używać go na żadnym innym napięciu!
15. OSTRZEŻENIE: Części wewnątrz ładowarki są pod napięciem i mogą spowodować porażenie! Nie przyklejaj niczego do gniazd terminala ładowarki akumulatora!
16. Odłącz ładowarkę od razu, jeśli pojawi się jakikolwiek ślad dymu lub płomienia!
17. Nie wiercić w obudowie ładowarki lub akumulatora!
18. Trzymaj ładowarkę z dala od dzieci!

4.4 ŚRODKI OSTROŻNOŚCI I BEZPIECZEŃSTWA PRZY UŻYCIU ŁADOWARKI I AKUMULATORA

1. Nie ładuj akumulatora, gdy temperatura jest niższa niż 0 °C lub wyższa 35 °C. Najbardziej odpowiednią temperaturą do ładowania jest temperatura 20 \~ 25 °C
2. Nie wkładaj żadnych przedmiotów do otworu zarezerwowanego dla akumulatora w stojaku ładowarki.
3. Nigdy nie zwieraj akumulatora. Zwarcie baterii może poważnie uszkodzić akumulator i spowodować zagrożenie pożarem i eksplozją.
4. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub braku doświadczenia i wiedzy, chyba że zostały one objęte nadzorem lub instrukcją użytkowania urządzenia przez osobę odpowiedzialną za ich używanie. bezpieczeństwo.
5. Dzieci powinny znajdować się pod nadzorem, aby nie bawiły się urządzeniem.
6. Nie wyrzucaj urządzeń elektrycznych jako nieposortowanych odpadów komunalnych, używaj oddzielnych punktów zbiórki.
7. Jeśli urządzenia elektryczne zostaną usunięte na wysypiska to wtedy niebezpieczne substancje mogą przedostać się do wód gruntowych i dostać się do łańcucha pokarmowego, szkodząc zdrowiu i dobremu samopoczuciu.
8. Przy wymianie starych urządzeń na nowe, sprzedawca jest prawnie zobowiązany odebrać stare urządzenie do utylizacji przynajmniej za darmo.
9. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez serwis producenta lub osobę o podobnych kwalifikacjach w celu uniknięcia zagrożenia.

OSTRZEŻENIE: Jeśli brakuje jakiejs części, nie używaj narzędzia, dopóki brakujące części nie zostaną wymienione. Niewykonanie tej czynności może spowodować poważne obrażenia ciała.

Wskazówki dotyczące zachowania maksymalnej żywotności baterii

1. Naładuj akumulator przed całkowitym rozładowaniem. Zawsze zatrzymuj pracę narzędzia i ładuj akumulator, gdy zauważysz spadek mocy narzędzia.
2. Nigdy nie rozładowywać do pełni naładowanego akumulatora. Nadmierne rozładowanie skraca żywotność baterii.
3. Ładuj akumulator w temperaturze pokojowej w zakresie od 0 ° C do 35 ° C (od 32 ° F do 95 ° F). Przed ładowaniem pozwól, aby gorący akumulator się ochłodził.
4. Ładuj akumulator raz na 3 miesiące, jeśli nie korzystasz z niego przez dłuższy czas. Akumulator litowo-jonowy jest znany z samorozładowania w czasie. Bateria może zostać uszkodzona, jeśli jest nadmiernie rozładowana.

Pilarka posiada wskaźnik naładowania.

OSTRZEŻENIE: Przed użyciem zapoznaj się z instrukcją obsługi osprzętu oraz instrukcją obsługi. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować poważne obrażenia.

4.5 ZAGROŻENIA, KTÓRYCH NALEŻY BYĆ ŚWIADOMYM PODCZAS WYKONYWANIA CIĘCIA

1. Trzymaj wszystkie części ciała z dala od łańcucha piły, gdy działa piła łańcuchowa. Przed uruchomieniem piły łańcuchowej sprawdź, czy łańcuch tnący nie dotyka niczego. Chwila nieuwagi podczas pracy pilarki łańcuchowej może spowodować zaplątanie odzieży lub ciała w łańcuch tnący.
2. Nie używaj piły łańcuchowej na drzewie. Obsługa piły łańcuchowej podczas przebywania na drzewie może spowodować obrażenia ciała.
3. Zawsze utrzymuj właściwą postawę i obsługuj piłę łańcuchową tylko stojąc na nieruchomoj, bezpiecznej i płaskiej powierzchni. Śliskie lub niestabilne powierzchnie, takie jak drabiny, mogą powodować utratę równowagi lub kontroli nad piłą łańcuchową.
4. Podczas cięcia konaru, który jest napięta, należy uważać na siłę sprężynującą. Kiedy napięcie w włóknach drewna zostanie zwolnione, odciążony sprężynujący konar może uderzyć w operatora i / lub wyrzucić pilarkę w niekontrolowany sposób.
5. Przenoś pilarkę łańcuchową za przedni uchwyt, gdy piła łańcuchowa jest wyłączona i oddalona od ciała. Podczas transportu lub przechowywania piły łańcuchowej zawsze stosuj osłonę prowadnicy. Właściwa obsługa piły łańcuchowej zmniejszy prawdopodobieństwo przypadkowego kontaktu z ruchomym łańcuchem piły.
6. Postępuj zgodnie z instrukcjami dotyczącymi smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo naprężony lub smarowany łańcuch może złamać lub zwiększyć szansę na odrzut.
7. Utrzymuj uchwyty w stanie suchym, czyste i wolne od oleju i smaru. Tłuste, oleiste rączki są śliskie, co powoduje utratę kontroli.
8. Wycinaj tylko drewno. Nie używaj piły łańcuchowej do celów niezgodnych z przeznaczeniem. Na przykład: nie używaj piły łańcuchowej do cięcia materiałów budowlanych z tworzyw sztucznych, murów lub innych materiałów drewnianych. Używanie piły łańcuchowej do czynności niezgodnych z przeznaczeniem może prowadzić do niebezpiecznej sytuacji.
9. Utrzymuj mocny uchwyt, trzymając kciuki i palce za rękojeść piły łańcuchowej, trzymając obie ręce na pilarce i ustaw swoje ciało i ramię tak, aby opierały się siłom odrzutu. Siły odrzutu mogą być kontrolowane przez operatora, jeśli zostaną podjęte odpowiednie środki ostrożności.

Nie puszczaj piły łańcuchowej.

1. Nie przeciążaj pilarki i nie przecinaj powyżej wysokości ramion. Pomaga to uniknąć niezamierzonego kontaktu końcówki i umożliwia lepszą kontrolę piły łańcuchowej w nieoczekiwanych sytuacjach.
2. Używaj wyłącznie zamiennych prowadnic i łańcuchów określonych przez producenta. Nieprawidłowe prowadnice i łańcuchy mogą spowodować pęknięcie łańcucha i / lub odrzut.
3. Postępuj zgodnie z instrukcjami producenta dotyczącymi ostrzenia i konserwacji łańcucha tnącego. Zmniejszenie wysokości ogranicznika głębokości może prowadzić do zwiększonego odrzutu.

PILARKA ŁAŃCUCHOWA WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA □ JAK ODCZYTWAĆ SYMBOLE I KOLORY

ZEŻENIE:

[CZERWONY] Używany do ostrzeżenia, że nie można wykonać niebezpiecznej procedury.

ZIELONO POLECANE

Zalecana procedura cięcia.

Rys.1

OSTRZEŻENIE

1. Uważaj na odrzut.
2. Unikaj kontaktu końcowki prowadnicy z materiałem.
3. Nie próbuj trzymać pilarki jedną ręką.

ZALECENIA

1. Trzymaj pilarkę prawidłowo obiema rękami.

□ NIEBEZPIECZEŃSTWO! WYSTRZEGAJ SIĘ ODRZUTU!

OSTRZEŻENIE: Odrzut może prowadzić do niebezpiecznej utraty kontroli nad piłą

łańcuchową i spowodować poważne lub śmiertelne obrażenia operatora pilarki lub osoby postronnej. Zawsze bądź czujny, gdy odrzut i odbicie i szarpnięcie są poważnymi niebezpieczeństwami związanymi z piłą łańcuchową i główną przyczyną większości wypadków.

Poniżej opisane sytuacje mogą spowodować utratę kontroli nad pilarką, a w konsekwencji ciężkie zranienia użytkownika. Są wynikiem niewłaściwej pracy z urządzeniem – niepewnego uchwytu pilarki, pracy na niepewnym podłożu, cięcia powyżej wysokości ramion, tępym i żle naprężonym lub niezalecanym przez producenta łańcuchem oraz nieoryginalną prowadnicą. Podczas pracy z pilarką mogą nastąpić następujące sytuacje:

• Szarpnięcie urządzenia do przodu – powstaje, jeżeli tniesz po dolnej stronie prowadnicy. Aby zapobiec temu zjawisku pewnie trzymaj urządzenie w obu rękach i opieraj podczas pracy ostrogę ograniczającą o drewno.
• Odrzut (czyli nagły ruch prowadnicy skierowany do tyłu w kierunku użytkownika) - powstaje jeżeli piłujesz piłą łańcuchową po górnej części prowadnicy. Pilarka posiada prowadnicę i łańcuch, które zmniejszają ryzyko wystąpienia odrzutu, ale go nie eliminują. Aby mu zapobiec zachowaj stabilną pozycję ciała, pewnie trzymaj urządzenie w obu rękach (palce i kciuk muszą obejmować uchwyty) i prowadnicę prowadź wyłącznie w płaszczyźnie szczeliny po przejściu piły, a więc unikając zakantowania lub skręcania w szczelinie.

Unikaj odrzutów, odrzut może spowodować poważne kalectwo lub śmierć.

- Odbicie – powstaje wskutek zetknięcia się końcówki prowadnicy z jakimś przedmiotem lub gdy drewno spowoduje zacięcie się piły łańcuchowej w trakcie cięcia. Aby temu zapobiec zawsze pewnie trzymaj pilarkę w obu dłoniach, unikaj piłowania końcówką prowadnicy lub piłowania powyżej wysokości barków.

W momencie wystąpienia jednego z powyższych zagrożeń nigdy nie puszczaj pilarki. Stój stabilnie w rozkroku, ciało i ramiona ustaw w takiej pozycji, aby zamortyzować tę dodatkową siłę i natychmiast wyłącz urządzenie.

Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki - zbyt

nisko ustawione ograniczniki głębokości zwiększają skłonność pilarki do odrzutów i odbić.

5. INSTRUKCJA MONTAŻU

• WYMOGI ZWIĄZANE Z MONTAŻEM

Twoja nowa piła łańcuchowa będzie wymagać regulacji naciągu łańcucha i napełnienia zbiornika oleju olejem, zanim urządzenie będzie gotowe do pracy. Nie uruchamiaj silnika pilarki, dopóki urządzenie nie zostanie odpowiednio przygotowane. Przeczytaj uważnie wszystkie instrukcje.

Nie instaluj prowadnicy ani łańcucha innego rozmiaru niż zalecany dla Twojego modelu.

5.1 MONTAŻ PROWADNICY I ŁAŃCUCHA

OSTRZEŻENIE: Przed włożeniem lub wyjęciem akumulatora zawsze upewnij się, że

wyłącznik pilarki jest WYŁĄCZONY.

OSTRZEŻENIE: Zawsze sprawdzaj, czy akumulator został zdjęty, a wyłącznik został

WYŁĄCZONY, przed sprawdzeniem, regulacją lub konserwacją jakiejkolwiek innej części pilarki łańcuchowej.

OSTRZEŻENIE: Przeczytaj, zrozum i postępuj zgodnie z instrukcjami dotyczącymi

ładowarki akumulatora.

ABY ZAINSTALOWAĆ PROWADNICE & ŁAŃCUCH PILARKI:

1. Umieść jednostkę napędową na płaskiej powierzchni.

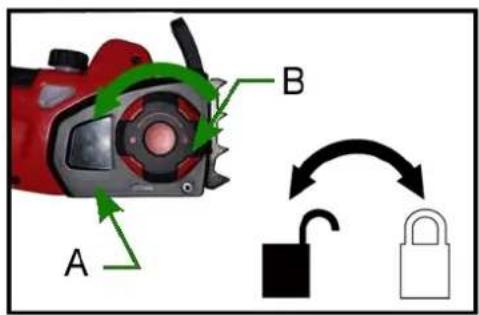

2. Zdjąć boczną pokrywę (A), poluzowując pokrętło pokrywy bocznej (B). (Rys. 3A)
3. Umieść prowadnicę na płytce montażowej, otworem prowadnicy na śrubę. (Rys. 3B)
4. Założ łańcuch na koło napędowe zębami tnącymi do przodu na górnej krawędzi prowadnicy. (Rys. 3C)
5. Wprowadź łańcuch w rowek prowadnicy i przesuń prowadnicę od silnika, aby usunąć luz . (Rys. 3C)
6. Umieść boczną pokrywę z powrotem. Dokręć pokrętło pokrywy bocznej (B) (Rys. 3D) i jednocześnie sprawdź, czy napięcie łańcucha pilarki jest właściwe.

OSTROŻNIE: Łańcuch zostanie automatycznie naprężony, gdy boczne pokrętło

zostanie dobrze dociągniete.

WAŻNE: Przed rozpoczęciem użytkowania łańcuch tnący musi być prawidłowo

naprężony, patrz instrukcje dotyczące napinania poniżej.

□ Aby równomiernie zużywać i zwiększyć trwałość prowadnicy, od czasu do czasu odwracaj prowadnicę do góry nogami.

Rys. 3A

Właściwe napięcie łańcucha piły jest niezwykle ważne i musi być sprawdzone przed rozpoczęciem, jak również podczas każdej operacji cięcia. Poświęcenie czasu na dokonanie niezbędnych dostosowań w łańcuchu tnącym zapewni lepszą wydajność cięcia i dłuższą żywotność łańcucha. Napinanie łańcucha w tym modelu odbywa się beznarzędziowo jednym pokrętłem.

UWAGA: Nowy łańcuch i prowadnica będą wymagać ponownego dopasowania po wykonaniu nawet 5 cięć. Jest to normalne w początkowym okresie, a odstęp pomiędzy kolejnymi regulacjami szybko się wydłuża.

OSTRZEŻENIE: Jeśli łańcuch jest zbyt lużny lub zbyt mocno napięty, ogniwa

łańcucha będą zużywać się szybciej. Zapoznaj się z rys. 4, aby uzyskać informacje dotyczące prawidłowego napięcia na zimno (A), prawidłowego naprężenia cieplnego (B) oraz jako wskazówki, kiedy należy wyregulować łańcuch tnący (C).

UWAGA: Jeśli łańcuch ma luz większy niż 3 mm po odciągnięciu palcem, jak

pokazano na Rys. 4.

Rys.. 4

WYREGULUJ NACIAG LANCUCHA:

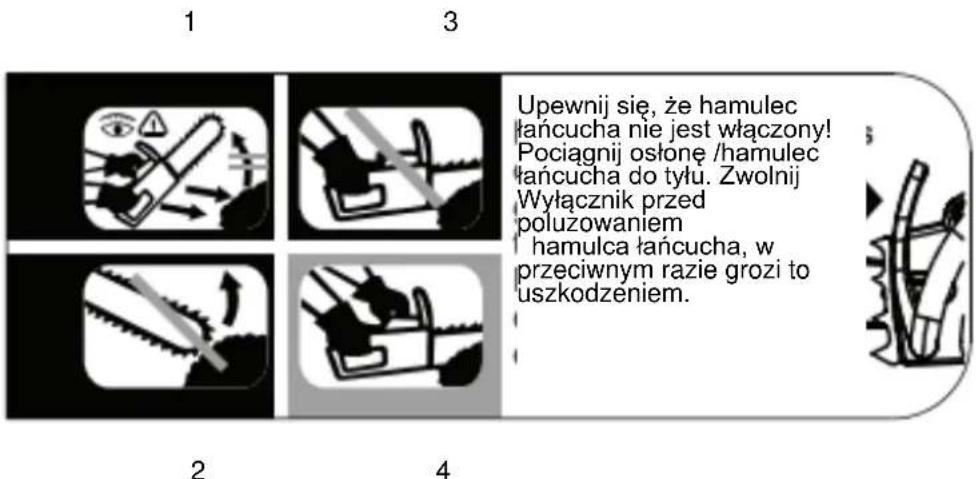

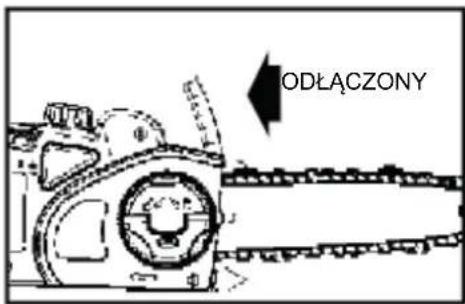

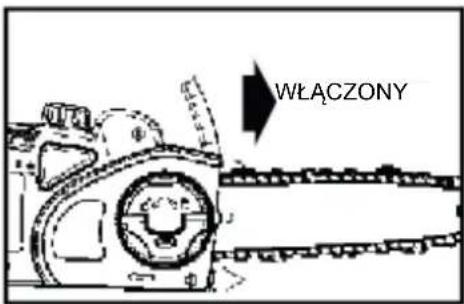

UWAGA: Upewnij się, że hamulec łańcucha jest odłączony. Zwolnij hamulec łańcucha

(A), pociągając go do tyłu. (Rys. 5A)

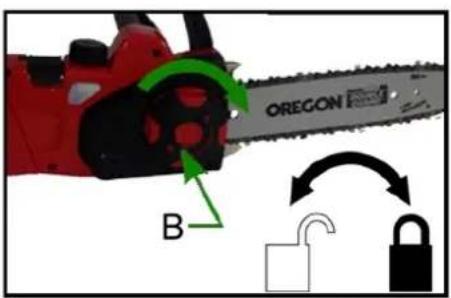

1. Odkręć pokrętło pokrywy bocznej o kilka obrotów (rys. 5B).
2. Dokręć pokrętło pokrywy bocznej. Łańcuch piły jest prawidłowo napięty (ryc. 5C).

Rys. 5B

Rys. 5C

OSTRZEŻENIE: Wszystkie ogniwa prowadzące łańcucha muszą być prawidłowo

ułożone w rowku prowadnicy.

5.3 NAPEŁNIANIE ZBIORNIKA OLEJU

• Położ pilarkę na równej powierzchni. (Ryc. 6)
• Oczyć obszar wokół korka zbiornika oleju (A), a następnie odkręć korek.
• Napełnić zbiornik oleju olejem do łańcuchów. Upewnij się, że do zbiornika oleju nie dostaje się brud, aby dysza oleju nie zatykała się.
• Zakręcić korek zbiornika oleju (A).

1. Trzymaj narzędzie i akumulator mocno podczas instalowania lub wyjmowania akumulatora. Nieumiejętne trzymanie narzędzia i akumulatora może spowodować ześlizgnięcie się z rąk i uszkodzenie narzędzia i akumulatora oraz obrażenia ciała.
2. Zawsze wyłączaj narzędzie przed instalacją lub demontażem akumulatora.
3. Aby wyjąć akumulator, naciśnij przycisk zwalniający i wyciągnij. Aby zainstalować akumulator, wyrównaj występ na akumulatorze z rowkiem w obudowie i wsuń na miejsce. Zawsze wkładaj go do końca, aż zaskoczy na miejscu aż do kliknięcia. Jeśli nie, może przypadkowo wypaść z pilarki, powodując obrażenia u Ciebie lub osób postronnych.. (Rys. 7)

UWAGA: Nie używaj siły podczas instalacji akumulatora. Jeśli akumulator nie wsuwa się łatwo, nie jest prawidłowo włożony.

RZEŻENIE: Przed włożeniem lub wyjęciem akumulatora sprawdź, zełącznik znajduje się w pozycji OFF.

RZEŻENIE: Sprawdź, czy akumulator został zdjęty, a wyłącznik

znajduje się w pozycji OFF przed kontrolą, regulacją lub konserwacją jakiejkolwiek części pilarki łańcuchowej.

OSTRZEŻENIE: Przeczytaj, zrozum i postępuj zgodnie z instrukcjami zawartymi w części zatytułowanej Procedura ładowania.

Rys. 7

6. PRACA Z URZĄDZENIEM

6.1 URUCHOMIENIE PILARKI

1. Upewnij się, że hamulec łańcucha jest WYŁĄCZONY. Silnik nie uruchomi się, jeśli hamulec łańcucha znajduje się w pozycji WŁĄCZONY. Zwolnij hamulec łańcucha, pociągając go w tył w kierunku silnika. (Rys. 8A)
2. Chwyć pilarkę obiema rękami, lewą ręką trzymając przedni uchwyt (NIE WOLNO TRZYMAĆ ZA DŻWIGNIĘ HAMULCA ŁAŃCUCHA), a prawą ręką trzymając tylny uchwyt. Kciuki i palce powinny otaczać oba uchwyty. (Rys. 8B)
3. Przy PRAWYM UCHWYCIE naciśnij przycisk blokady bezpieczeństwa (A) i jednocześnie ściśnij wyłącznik. Aby zatrzymać pilarke, zwolnij wyłącznik (rys. 8C)

UWAGA: Nie ma potrzeby naciskania przycisku blokady bezpieczeństwa po naciśnięciu wyłącznika i uruchomieniu silnika. Przycisk blokady bezpieczeństwa jest urządzeniem zabezpieczającym przed przypadkowym uruchomieniem.

ZATRZYMYWANIE SILNIKA

Silnik piły zatrzyma się automatycznie po zwolnieniu wyłącznika. Przycisk blokady musi być wciśnięty, a wyłącznik przyciśnięty, aby ponownie uruchomić silnik.

OSTRZEŻENIE: Łańcuch zatrzymuje się krótko po wyłączeniu.

SMAROWANIE ŁAŃCUCHA I PROWADNICY

Odpowiednie smarowanie łańcucha piły podczas operacji cięcia jest niezbędne, aby zminimalizować tarcie na prowadnicy. Twoja piła łańcuchowa jest wyposażona w automatyczny system smarowania. Pompka automatycznie dostarcza odpowiednią ilość oleju do prowadnicy i łańcucha. Poziom oleju w zbiorniku można sprawdzić w okienku kontroli oleju (A) znajdującym się po prawej stronie piły. Zbiornik jest pełny, gdy olej znajduje się w górnej części okienka. (Rys. 9)

OOSTROŻNIE: Nigdy nie smarować zbyt ubogo prowadnicy i łańcucha.

Uruchamianie pilarki NA SUCHO ZE ZBYT MAŁYM POZIOMEM OLEJU zmniejszy wydajność cięcia, skróci żywotność piły łańcuchowej, spowoduje szybkie stępienie łańcucha i nadmierne zużycie prowadnicy przez przegrzanie. Zbyt mała ilość oleju smarującego przejawia się dymieniem lub przebarwieniem prowadnicy.

UWAGA: łańcuch tnący rozciąga się podczas użytkowania, szczególnie, gdy jest nowy, i konieczne będzie okresowe napinanie. Nowy łańcuch wymaga częstszego napinania w okresie docierania. To normalne. Patrz rozdz. Rozdz. Napinanie łańcucha pilarki.

6.2 BEZPIECZNA PRACA Z PILARKA

HAMULEC ŁAŃCUCHA / OSŁONA DŁONI

OSTROŻNIE: Luźny łańcuch może zeskoczyć z prowadnicy podczas cięcia, i doprowadzić do zniszcenia łańcucha i prowadnicy. Zbyt ciasny łańcuch może uszkodzić pilarkę. Każda sytuacja, gdy łańcuch jest zbyt lużny lub zbyt ciasny, może spowodować poważne obrażenia ciała.

Wszystkie piły łańcuchowe GT TOOLS są wyposażone w hamulec łańcucha / osłonę dłoni, który zatrzymuje ruch łańcucha w kilku milisekundach, pomagając zmniejszyć ryzyko odrzutu czyli szybki ruch w górę prowadnicy, który pojawia się, gdy tniemy łańcuchem tnącym w przedniej części prowadnicy i wierzchołek uderza o przedmiot lub gdy prowadnica jest przychwycona w rzazie przecięcia. Osłona dłoni chroni również twoją lewą dłoń, jeśli wypadnie z przedniego uchwytu.

Hamulec łańcucha jest funkcją bezpieczeństwa, która uruchamia się w przypadku odbicia ,gdy lewa dłoń operatora uderzy w dźwignię. Gdy hamulec łańcucha jest włączony, łańcuch nagle zatrzymuje się, a zasilanie silnika zostaje natychmiast odcięte.

Celem hamulca łańcucha jest ograniczenie możliwości obrażeń spowodowanych odrzutem. Hamulec łańcucha nie może jednak zapewnić zamierzonej ochrony, jeśli pilarka jest nieprawidłowo obsługiwana. Hamulec łańcucha jest odłączony (łańcuch może się poruszać), gdy hamulec jest cofnięty i zablokowany. To jest normalna pozycja do pracy. (Rys. 10A) Hamulec łańcucha jest włączony (łańcuch nie może się poruszać), gdy hamulec jest w pozycji do przodu. (Rys. 10B)

UWAGA: Silnik nie uruchomi się, jeśli hamulec łańcucha znajduje się w pozycji włączonej.

Rys. 10A

Rys. 10B

UWAGA: Hamulec łańcucha nie powinien być używany do uruchamiania i zatrzymywania piły podczas normalnej pracy.

TEST HAMULCA LÁNCUCHA

Przed cięciem piłą hamulec łańcucha powinien być badany w następujący sposób:

A. Upewnij się, że hamulec łańcucha jest odłączony.

B. Umieść piłę na twardej, płaskiej, suchej powierzchni, która jest wolna od wszelkich zanieczyszczeń. Nie pozwól, aby pilarka stykała się z jakimikolwiek przedmiotami.

D. Chwyć przedni uchwyt (nie za hamulec łańcucha / osłonę dłoni) lewą ręką. Kciuk i palce powinny otaczać uchwyt.

E. Chwyć za uchwyt tylny prawa ręką, a kciuk i palce powinny otaczać uchwyt.

F. Wciśnij przycisk blokady prawym kciukiem. Ściśnij wyłącznik palcem wskazującym.

G. Gdy silnik pracuje, uruchom hamulec łańcucha, przesuwając lewą ręką do przodu w kierunku dźwigni.

H. Łańcuch i silnik powinny nagle sie zatrzymać.

OSTRZEŻENIE: Jeśli łańcuch i silnik nie zatrzymają się, gdy hamulec łańcucha jest włączony, należy pilarkę dostarczyć do najbliższego profesjonalnego centrum serwisowego. Nie używaj piły, jeśli hamulec łańcucha nie działa prawidłowo.

6.2.1 ŚCINANIE GAŁĘZI (OKRZESYWANIE)

Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpiłowuj gałęzi stojąc na pniu drzewa!

Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa. Wykonując je stosuj się do poniższych wskazówek:

• gałezie podpierające pień odpilowuj dopiero po przycieciu pnia:

- napreżone gałezie odpilowuj z dołu do góry, aby zapobiec zaklinowaniu pilarki;

- pracuj z lewej strony pnia, jak najbliżej pilarki. W miarę możliwości ciężar pilarki powinien opierać się na pniu;

- zmień pozycję, żeby spiłować konary z drugiej strony pnia;

- rozgałęzione konary przycinaj pojedynczo;

- przy spiłowywaniu grubszych konarów stosuj tę samą technikę co przy przycinaniu pni:

1. Zrób pierwsze podcięcie na gałęzi 15 cm od pnia drzewa, od spodu. Użyj do tego górnej części prowadnicy. Natnji do 1/3 średnicy gałęzi.

2. Przesuń się o 5 cm wzdłuż gałęzi od pnia drzewa. Odetnij gałąż od góry wykonując w ten sposób pierwsze przeciecie.

3. Zrób drugie podciecie tak blisko pnia drzewa, jak tylko można. Tnij górna

częścią prowadnicy. Natnij do 1/3 średnicy gałęzi.

1. Na koniec dokładnie ponad tym podcięciem odetnij gałąź od góry wykonując w ten sposób drugie i ostateczne przecięcie.

Rys.9

6.2.2 ŚCINANIE DRZEW

Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą. Twoje bezpieczeństwo jest najważniejsze.

• Sprawdź drzewo dookoła, upewnij się, że nie ma na nim suchych czy martwych gałęzi, które mogłyby na Ciebie spaść podczas pracy.
• Sprawdź kierunek wiatru. Pozwoli to określić, na którą stronę drzewo powinno upaść.
• Usuń poszycie leśne wokół drzewa tak, aby zapewnić sobie w razie potrzeby łatwą drogę ucieczki. Powinna ona przebiegać ok. 45 stopni w stosunku do przewidzianego kierunku upadku drzewa.

Rys. 10

• Oczyć drzewo z gałęzi, sprawdź czy w pobliżu nie przebiegają linie wysokiego napięcia.
• Jeżeli to możliwe - stawaj na górze; ścięte drzewo może się sturlać po upadku.

1. Nacięcie klinowe (Rys. 11)

- Prawidłowo wykonane nacięcie klinowe wyznacza kierunek upadku drzewa. Wykonaj nacięcie klinowe na tej stronie drzewa, w którą drzewo ma upaść.

- Wykonaj nacięcie tak blisko podłoża, na ile to możliwe. Trzymaj pilarkę prowadnicą poziomo, natnij do 1/3 średnicy drzewa.

- Zrób drugie nacięcie na tyle centymetrów wyżej, ile wynosi głębokość pierwszego nacięcia. Przykładowo: jeśli niższe nacięcie ma 20cm głębokości, zacznij górne nacięcie 20cm wyżej od dolnego. Tnij pod kątem ok. 45°, górne nacięcie powinno spotkać się na końcu z nacięciem dolnym.

- Usuń klin powstały przez te nacięcia.

Rys. 11

2. Nacięcie łamiące (Rys. 11)

- Zrób nacięcie łamiące z przeciwnej strony drzewa, 5 cm wyżej od pierwszego nacięcia klinowego. Nacięcie musi być równoległe do pierwszego dolnego nacięcia klinowego.

- Tnij w głąb drzewa. Nie przecinaj całego drzewa! Pozostaw około 5 cm zawiasu – pozwoli to na uniknięcie przewrócenia się drzewa w złym kierunku.

- Gdy nacięcie klinowe będzie dochodzić do zawiasu, drzewo zacznie się przechylać. Jeśli zachodzi potrzeba - wbij klin w nacięcie łamiące, by kontrolować kierunek upadku. Jeśli drzewo zacznie się przechylać i prowadnica zblokuje się w nacięciu klinowym - wbij klin, by ją wyjąć. Używaj klina drewnianego, plastikowego, bądź z aluminium, nigdy stalowego (mogłoby to spowodować odrzut i uszkodzić pilarkę).

3. Gdy drzewo zacznie upadać:

• szybko wyciągnij pilarkę z nacięcia;
• zwolnij włącznik ON/OFF, aby wyłączyć pilarkę;
• odłóż pilarkę na bok;
• odsuń się od drzewa przygotowaną wcześniej drogą ucieczki.

Jeśli pracujesz równocześnie z drugą osobą w tej samej okolicy – zapewnij sobie

wystarczający dystans pomiędzy Wami: przynajmniej podwójna długość upadającego drzewa!

6.2.3 PRZECINANIE DREWNA (CIĘCIE PNIA NA PODŁOŻU)

Podczas przecinania nie trzymaj kłody ręką, nogą, ani stopą.

Nie pozwól innej osobie na przytrzymywanie klody podczas cięcia.

Przecinanie drewna to inaczej cięcie na kawałki drewna, czy klody, która leży na podłożu.

Podczas przecinania drewna utrzymuj kontrolę zmniejszając nacisk cięcia przy końcu przecinania. Nie “kładź” się na uchwyt pilarki. Nie pozwalaj, aby obracający się łańcuch dotykał kłody. Wyłącz pilarkę zanim przejdziesz w inne miejsce. Jeśli znajdujesz się na zboczu upewnij się, że kłoda jest zabezpieczona przed sturlaniem się w dół.

Pień podparty z jednej strony (Rys. 13)

1. Zrób pierwsze nacięcie od spodu kłody. Użyj górnej części prowadnicy. Natnij do 1/3 średnicy kłody. Dzięki temu cięciu unikniesz odlupywania kawałków drewna podczas cięcia.
2. Zrób drugie nacięcie bezpośrednio nad pierwszym. Przetnij do końca.

Rys.13

Pień podparty na obu końcach (Rys. 14)

1. Zrób pierwsze nacięcie od góry kłody, natnij do 1/3 średnicy kłody. Zapobiegnie to odlupywaniu kawałków drewna podczas cięcia.
2. Zrób drugie cięcie od spodu klody - bezpośrednio pod nacięciem górnym. Tnij górną częścią prowadnicy, aż do przecięcia całkowitego.

Rys. 14

7. KONSERWACJA, CZYSZCZENIE, PRZECHOWYWANIE I ZAMAWIANIE CZEŚCI ZAMIENNYCH

Odlącz pilarkę od zasilania przed serwisowaniem! Kontakt części ciała z obracającym się łańcuchem grozi obrażeniami, kalectwem lub śmiercią!

7.1 CZYSZCZENIE PILARKI

W przypadku czyszczenia obudowy pilarki:

• Używaj miękkiej szmatki zamoczonej w wodzie z mydłem. Wytrzyj pilarkę do suchą.
• Nie zanurzaj pilarki w wodzie, ani żadnych innych cieczach!
• Nie używaj papieru ściernego.
• Nie używaj środków zawierających amoniak, chlor, czterochlorek węgla lub benzynę.

7.2 KONSERWACJA PROWADNICY

Prowadnicę należy odwracać podczas pracy co 8-10 godzin roboczych, aby zapewnić jej równomierne zużycie.

1. Wyłącz piłę i odłącz urządzenie od prądu.
2. Zdejmij osłone zębatki łańcuchowej, łańcuch tnący i prowadnicę.
3. Sprawdź prowadnicę pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim powierzchnie prowadzące.
4. Oczyć przepusty olejowe prowadnicy, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy.
5. Zamontuj prawidłowo prowadnicę, łańcuch tnący i osłone zębatki, napnij łańcuch tnący.

Wymień prowadnicę na nową, jeżeli: jest wygięta, złamana, lub jej rowki są mocno zużyte.

Rys. 15

SMAROWANIE KOŃCOWKI PROWADNICY:

OSTRZEŻENIE: Podczas wykonywania tej czynności nosić rękawice robocze.

1. Wyjmij akumulator z piły łańcuchowej.

UWAGA: Nie ma konieczności zdejmowania prowadnicy w celu nasmarowania końcówki. Smarowanie można wykonać w czase pracy.

1. Wyczyść końcówkę prowadnicy.
2. Włoż koniec smarownicy w otwór do smarowania i wtrysnąć smar, aż pojawi się na zewnętrznej krawędzi końcówki gwiaździstej prowadnicy. (Rys. 14)
3. Obróć łańcuch ręcznie. Powtarzaj tę procedurę, aż cała zwrotnica gwiażdzista zostanie nasmarowana.

7.3 OSTRZENIE LĄNCUCHA

Upewnij się, że urządzenie jest wyłączone i odłączone od zasilania elektrycznego.

Ostry łańcuch zapewnia optymalne działanie pilarki - bez trudu przecina drewno, zostawiając duże, długie wióry. łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić prowadnicę przez drewno, a wióry drewniane są bardzo małe. Gdy łańcuch tnący jest bardzo stępiony - pilarka nie pozostawia wiórów, tylko pył drzewny.

Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba tnącego i wypustu ograniczającego głębokość cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.

Przy ostrzeniu zębów tnących uwzględniaj następujące wartości:

• Kąt ostrzenia (30 °)
• Kąt natarcia ostrza (50 °)
  • Głębokość ostrzenia (0,65mm)
• Średnica pilnika okrągłego (4,5mm)

Rys. 16

Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonności pilarki do odrzutów. Zwiększone niebezpieczeństwo wypadku!

Do ostrzenia łańcucha są wymagane specjalne narzędzia (ostrzałki), zapewniające ostrzenie pod odpowiednim kątem i z odpowiednią głębokością. Mniej doświadczonym użytkownikom pilarek radzimy zlecić naostrzenie łańcucha specjaliście lub autoryzowanemu serwisowi.

Procedura ostrzenia:

1. Wyłącz pilarkę i wyjmij wtyczkę z gniazdka sieciowego.
2. Założ specjalne rękawice (z zabezpieczeniem przed przecięciem).
3. Zdejmij łańcuch.
4. Zadbaj o takie zamocowanie łańcucha, aby był dobrze napięty (patrz rodział 5.2), co umożliwia prawidłowe naostrzenie.

Do ostrzenia wymagana jest ostrzałka lub pilnik okrągły o średnicy 4,5 mm. Pilniki o innej średnicy uszkadzają łańcuch i mogą powodować zagrożenia podczas pracy.

1. Używając ostrzałki postępuj zgodnie z instrukcją obsługi tego urządzenia. Jeśli ostrzysz przy użyciu pilnika prowadź go zawsze od wewnętrznej strony zęba tnącego do zewnątrz. Odsuwając pilnik unoś go do góry.

Łańcuch jest zużyty i musi zostać wymieniony na nowy, gdy pozostający wymiar zęba wynosi 4,0 mm.

1. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.
2. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości)

i doszlifować ząb pilnikiem płaskim do metalu. Ogranicznik głębokości powinien być niższy od zęba tnącego o ok. 0,65 mm. Po odsunięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.

1. Urządzenie przechowuj w suchym miejscu, zabezpieczonym przed pyłem i poza zasiegiem dzieci.
2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu odłącz urządzenie od zasilania elektrycznego oraz poczekai, aż ostygnie silnik.
3. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
4. Używaj osłony prowadnicy. Nie kładź urządzenia na osłonie, najlepiej zawieś je na górnym uchwycie.
5. Aby zapobiec wyciekowi oleju odkładaj pilarkę w pozycji poziomej i zabezpieczaj ją przed przechyleniem. Gdy masz zamiar przechowywać urządzenie przez dłuższy czas opróżnij zbjornik oleju.
6. Nasmarui łańcuch tnacy i prowadnice oleiem smarowniczym i zawiń w papier.
7. Nie zawijaj pilarki w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włóżyć pilarke do oryginalnego bądź zastępczego kartonu.

7.5 PRZYGOTOWANIE DO TRANSPORTU

1. Oczyć pilarke z brudu i resztek drewna
2. Założ osłone prowadnicy. Nie kładź urządzenia na osłonie.
3. Transportuj pilarke w pozycji poziomej i zabezpieczaj ja przed przechyleniem.
4. Przed transportem pilarki opróżnij zbiornik na olej smarowniczy.
5. Wlóż pilarkę do oryginalnego bądź zastępczego kartonu.

7.6 ZAMAWIANIE CZEŚCI

Przy zamawianiu części zamiennych podaj następujące dane pilarki z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić pilarkę i skrócić jej żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. GWARANCJA

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

9. USUWANIE ODPADÓW I RECYKLING

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik pilarki zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenią razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju i oddaj piłę w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Osobno zutylizować akumulator. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta. Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

10. RYZYKO RESZTKOWE

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję pilarki eliminującą niebezpieczeństwo, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie ciętego przedmiotu;
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
• uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
• pochwycenie i wpłatanie odzieży w ruchome części;
• zerwanie łańcucha tnącego;
• dotknięcie nieosłoniętą dłonia obracającej się prowadnicy;
• oparzenia i skaleczenia przy wymianie łańcucha tnącego.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania pilarki jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

1. ROZWIĄZYWANIE PROBLEMÓW

ROZWIAZYWANIE PROBLEMÓW
PROBLEM	PRZYCZYNA	ŚRODEK ZARDCZY
Silnik nie uruchamia sie	Brak napięcia	Sprawdź stan naładowania akumulatora
		Uszkodzony akumulator: Napraw w serwisie. przez dział obsługi klienta. Zabrania się demontażu wnętrza akumulatora.
		Uszkodzony wyłącznik wymień w serwisie
Niska wydajność cięcia.	Tępy łańcuch	Wymień łańcuch
	Napięcie łańcucha	Sprawdź naciąg łańcucha
	Łańcuch żle zamontowany	Sprawdź łańcuch i zamontuj we właściwym kierunku .
Pilarka tnie z trudnością	Napięcie łańcuhca	Sprawdź naciąg łańcucha
Łańcuch spada z prowadnicy
Łańcuch nagrzewa się	Smarowanie łańcucha	Sprawdź poziom oleju
		Sprawdź czy łańcuch jest smarowany

Deklaracja zgodności WE
Niniejszym deklarujemy: Shaoxing Shangyu Guanye Electrical Appliance Co., LtdZhaoxiangqiao Village,Xiaoyue Town,Shangyu District, Shaoxing City
Urządzenie opisane poniżej, ze względu na jego konstrukcję, a także w wersji, którą wprowadziliśmy na rynek, spełnia odpowiednie podstawowe wymagania bezpieczeństwa dyrektyw WE.
W przypadku modyfikacji urządzenia, która nie została uzgodniona z nami, niniejsza deklaracja traci ważność.
Opis urządzenia:	Akumulatorowa pilarka łańcuchowa
Typ urządzenia:	GY2291
Napięcie znamionowe:	DC40V
Zmierzony poziom mocy akustycznej	95.62dB(A) K=1.52 dB(A)
Gwarantowany poziom mocy akustycznej	98dB(A)
Zgodności z dyrektywami WE	Dyrektywa maszynowa: 2006/42/ECDyrektywa WE dotycząca kompatybilności elektromagnetycznej 2014/30 / WEDyrektywa WE dotycząca emisji hałasu2000/14/EC appendix 5Dyrektywa ROHS 2011/65/EU
Obowiązujące normy zharmonizowane	EN60745-1, EN 60745-2-13;AfPS GS 2014:01 PAK,EN 55014-1:2006/A2:2011, EN55014-2:2015,EN 62321-1:2013, EN 62321-2:2014,EN 62321-3-1:2014, EN 62321-4:2014,EN 62321-5:2014, EN 62321-6:2015, EN 62321:2009
Nazwa i adres osoby uprawnionej do sporządzania dokumentacji technicznej	Road LiuShaoxingShangyu Guanye Electrical Appliance Co., LtdZhaoxiangqiao Village,Xiaoyue Town,Shangyu District, Shaoxing City
Podpis producenta, data	Road Liu2018-03-30
Tytuł podpisanego	P.M.
