INSTRUKCJA OBSŁUGI Plus SPD30D Lider

Odkurzacza spalinowego z funkcją dmuchawy

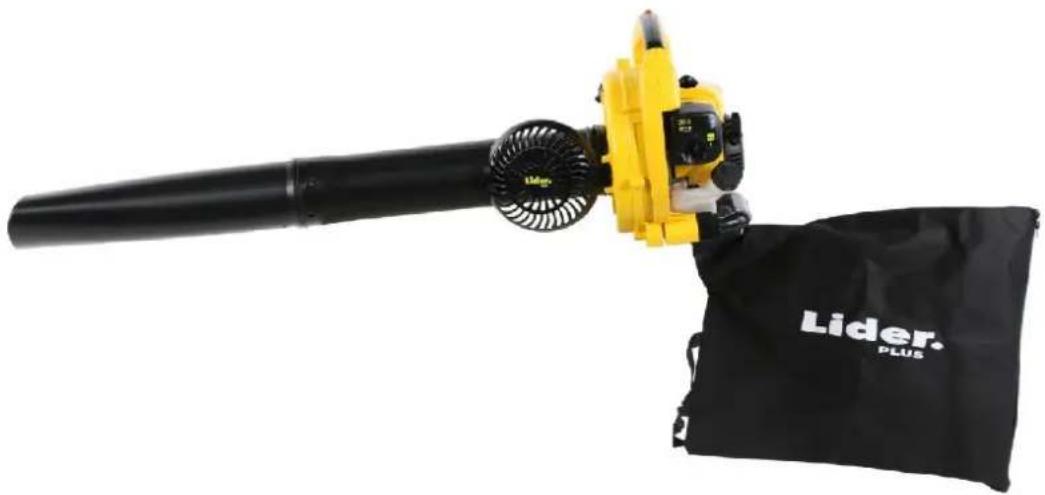

Lider Plus SPD30D

Numer katalogowy: 23 037 566

Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Lider.

PLUS

Wyprodukowano w ChRL

Wydanie drugie, kwiecień 20201

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady Krysiak Sp. z o.o.

ul. Rolna 6

62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo

deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Odkurzacz spalinowy Lider Plus SPD30D
Model:	BVM-4SPK-260
Numery seryjne:	2021015750001-2021015759999
Rok produkcji:	2021
Funkcja:	Zasysanie lub wydmuchiwanie suchych liści w warunkach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

(EU)2016/1628 zmienione przez (EU)2018/989 - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 15503:2009+A1:2013

EN ISO 14982:2009

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej LWA - 110 dB(A)

Poziom ciśnienia akustycznego Lpa (odkurzacz) - 97,64 dB(A), k=3 dB(A)

Zmierzony poziom mocy akustycznej (odkurzacz) - 108,22 dB(A), k=3 dB(A)

Wibracje - 4,31 m/s ^2 , k= 1,5 m/s ^2

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub

przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

TÜV Rheinland LGA products GmbH – Tillystrasse 2 – 90431 Nurnberg

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególnie uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści ....5

1. Zawartość opakowania....6
2. Przeznaczenie....6
3. Opis ogólny....6

3.1 Opis działania 6
3.2 Elementy urządzenia (budowa urządzenia) ....7
3.3 Dane techniczne 8

4. Podstawowe zalecenia bezpieczeństwa ....9

4.1 Symbole dotyczące urządzenia ....9
4.2 Symbole w instrukcji obsługi ....10
4.3 Ogólne wskazówki bezpieczeństwa....11
4.5 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej ....13
4.6 Dodatkowe zasady bezpieczeństwa dotyczące odkurzaczy ogrodowych z funkcją dmuchawy .14

5. Montaż....14

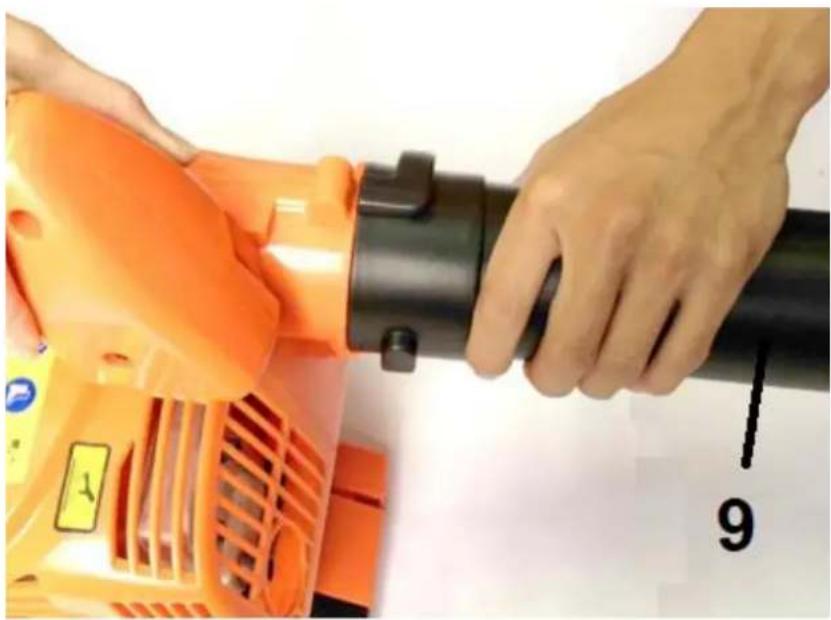

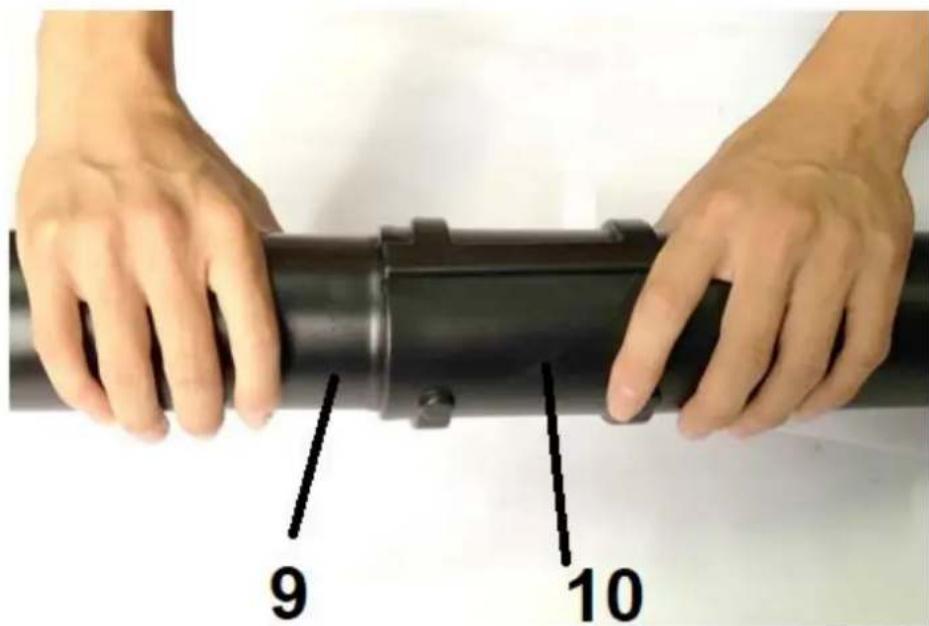

5.1 Montaż rury dmuchawy 15

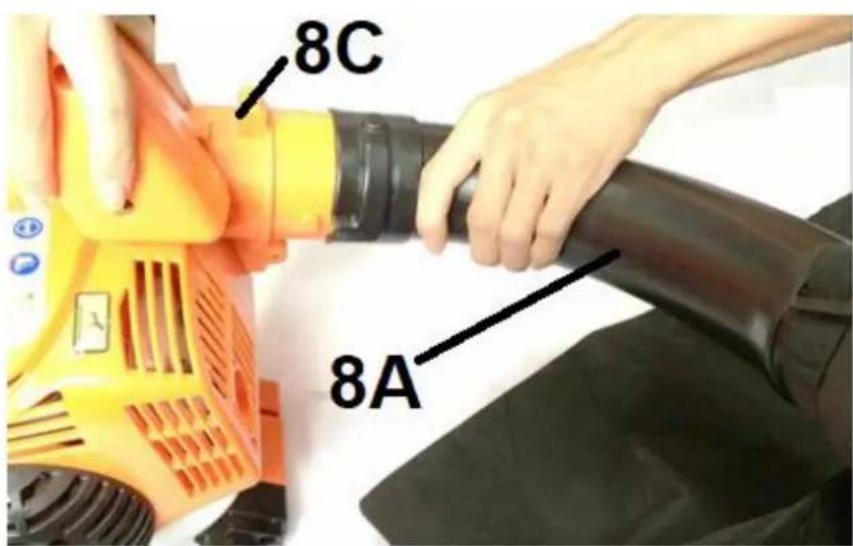

5.2 Montaż worka zbierającego ....16
5.3 Montaż rury odkurzacza....17

6. Praca z urządzeniem....18

6.1 Paliwo....18
6.2 Uruchomienie urządzenia ....19
6.3 Zatrzymanie silnika....22
6.4 Wskazówki przydatne w pracy z odkurzaczem....22

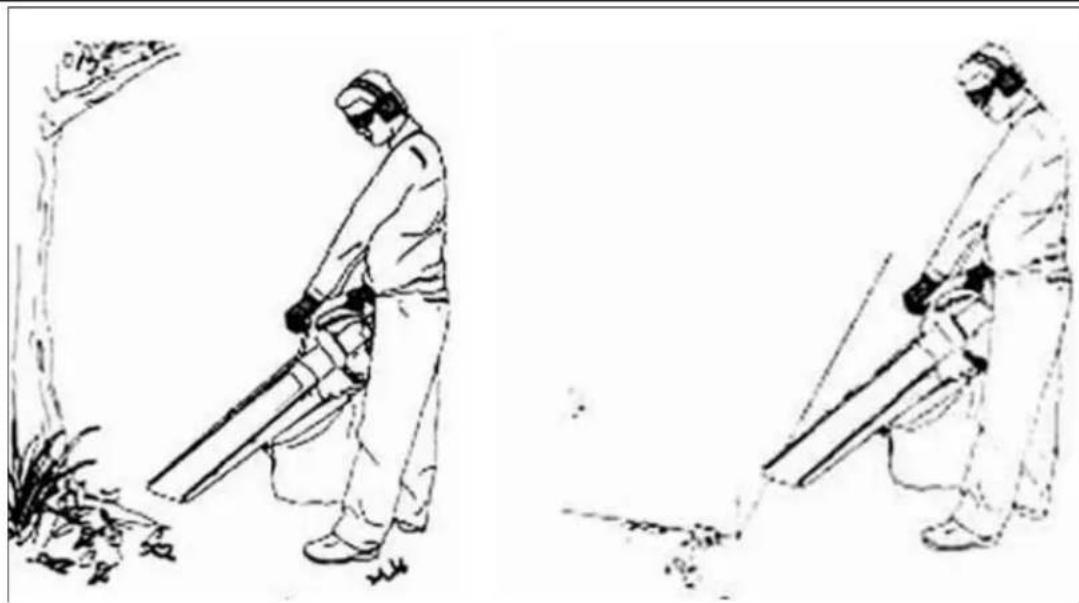

6.5 Wskazówki przydatne przy pracy dmuchawą ....23

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych ....24

7.1 Czyszczenie ....25
7.2 Opróżnianie worka ....25
7.3 Konserwacja....25

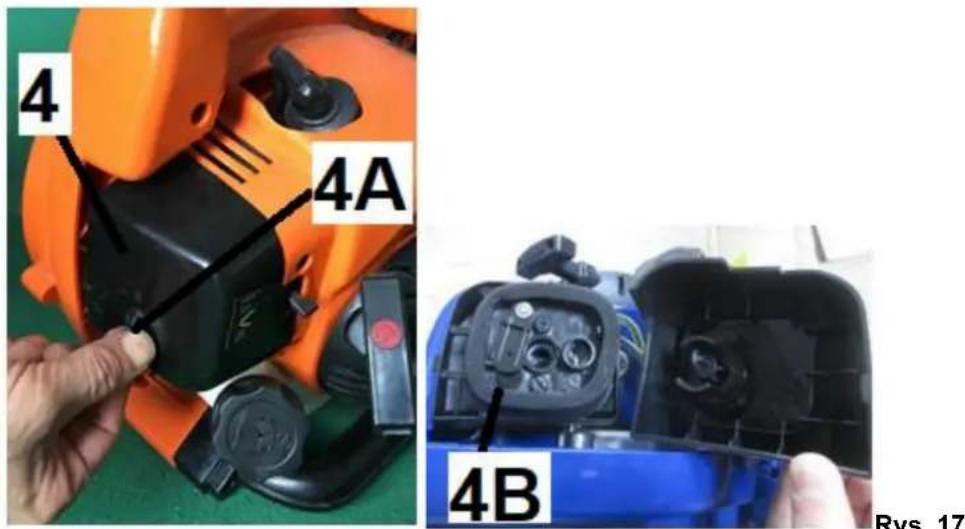

7.4 Filtr powietrza....26

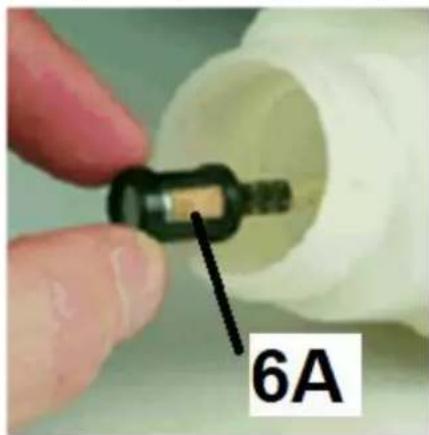

7.5 Filtr paliwa 27
7.6 Świeca zapłonowa....27
7.7 Usunięcie blokady 28
7.8 Przechowywanie ....28
7.9 Przygotowanie do transportu ....29
7.10 Zamawianie części 29

8. Plan wyszukiwania usterek 29

9. Gwarancja ....30

1. Usuwanie odpadów i recykling ....31
2. Ryzyko resztkowe ....31

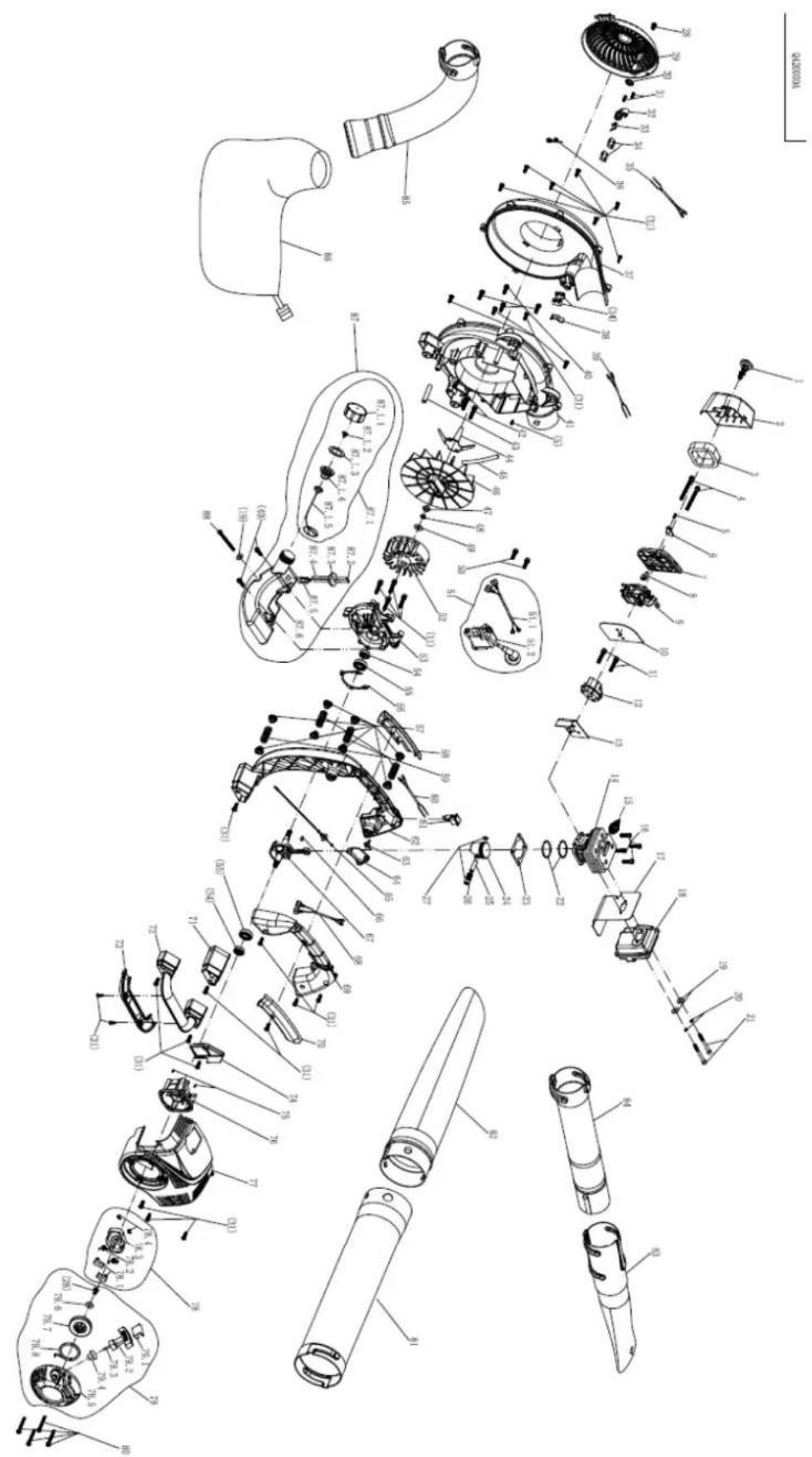

   12.RYSUNEK ZŁOŻENIOWY NR 1....33

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Komplet powinien zawierać następujące elementy:

• korpus urządzenia,
• rura dmuchawy (górna i dolna),
• rura odkurzacza (górna i dolna),
• worek zbierający z adapterem,
• klucz do świecy zapłonowej,
• wkrętak,
• pojemnik na mieszankę paliwową,
• instrukcja obsługi,
• karta gwarancyjna.

2. Przeznaczenie

Odkurzacz przeznaczony jest wyłącznie do zasysania lub wydmuchiwania na sucho lekkich materiałów tj. suchych liści, małych miękkich gałązek czy kawałków papieru w przydomowych ogródkach i ogródkach hobbystycznych. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

UWAGA

W przypadku użytkowania urządzenia ssąco – dmuchającego niezgodnego przeznaczeniem może dojść do skaleczeń, poparzeń przez ogień, porażení prądem lub pocięcia, a także do uszkodzenia rzeczy.

Odkurzacz nie jest przeznaczony do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.

Odkurzacz nie jest przystosowany do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

To urządzenie spalinowe w zależności od ustawionego trybu wydmuchuje liście dzięki powietrzu generowanemu przez turbinę wentylatora. Efektywność pracy zapewniona jest dzięki odpowiedniej średnicy kanału wylotowego, który zapewnia optymalny przepływ powietrza.

W trybie odkurzania powietrze wraz z odpadkami zasysane jest przez rurę i przechodzi przez wirnik. Tam

wessane odpadki są rozdrabniane i wydmuchiwane do worka. Szczelny i pojemny worek o pojemności 40 litrów pozwala na dłuższe sprzątanie bez konieczności częstego opróżniania, a samo opróżnianie worka jest wyjątkowo łatwe. System antywibracyjny dzięki zamontowanej (w górnym uchwycie) sprężynie oraz wydłużona rura odkurzacza, poprawiają komfort pracy. Zadbano też o łatwy dostęp do czyszczenia wirnika. Użycie wysokiej jakości materiałów zapewnia długą i trwałą eksploatację.

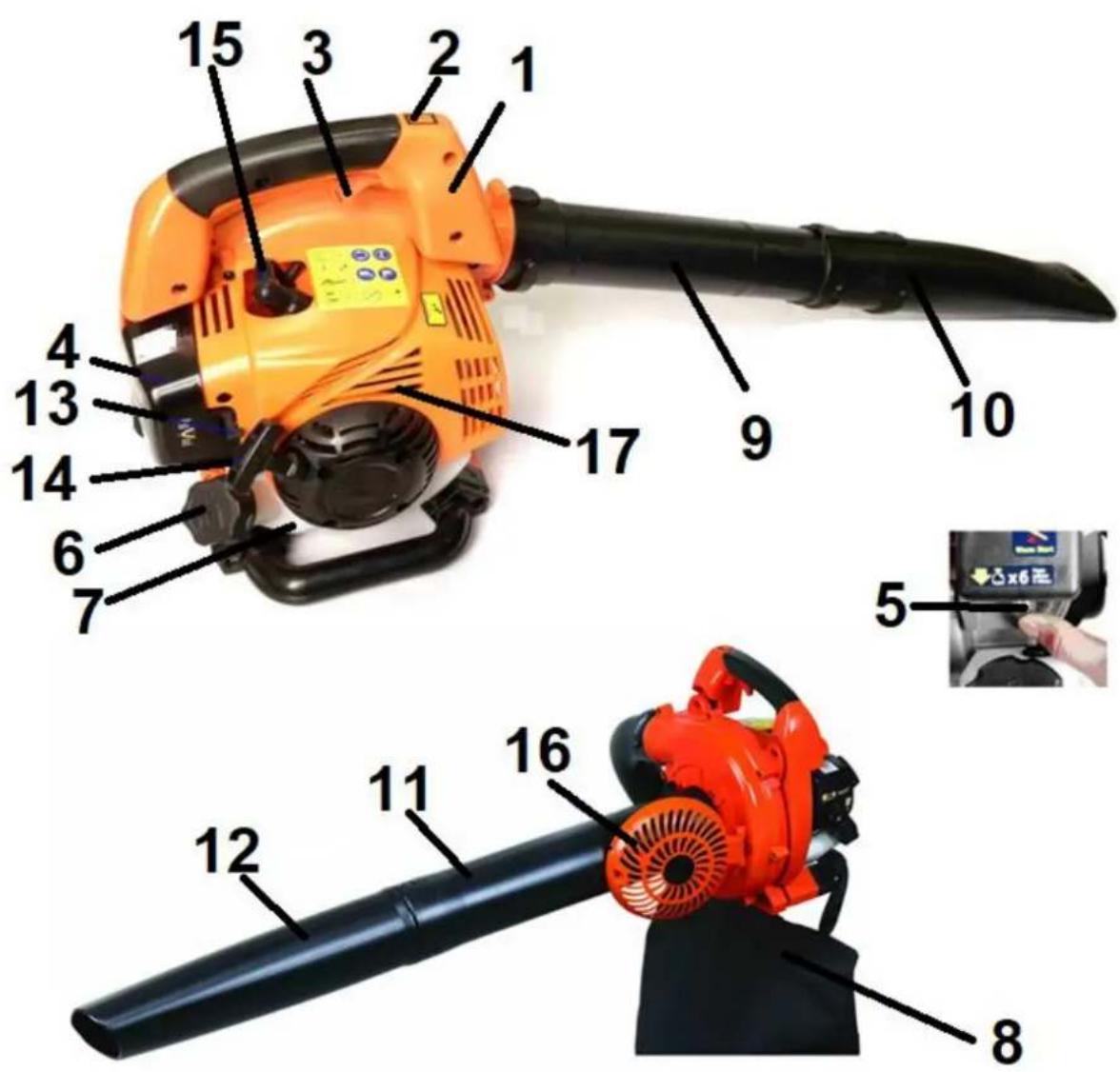

3.2 Elementy urządzenia (budowa urządzenia)

1. Uchwyt główny
2. Wyłącznik zapłonu

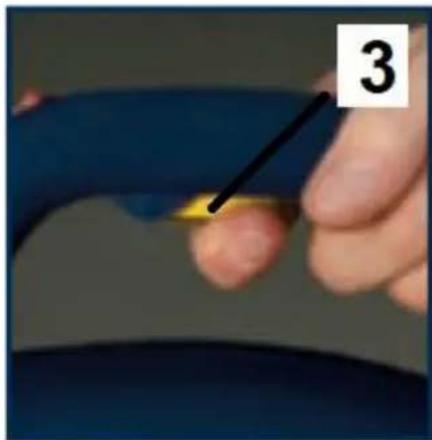

3. Dźwignia gazu
4. Obudowa filtra powietrza

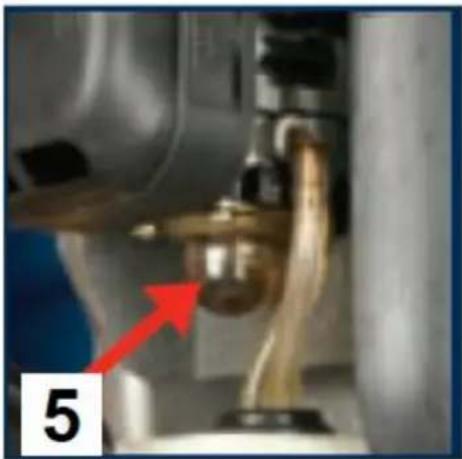

5. Pompka paliwa
6. Korek od zbiornika mieszanki paliwa
7. Zbiornik mieszanki paliwa

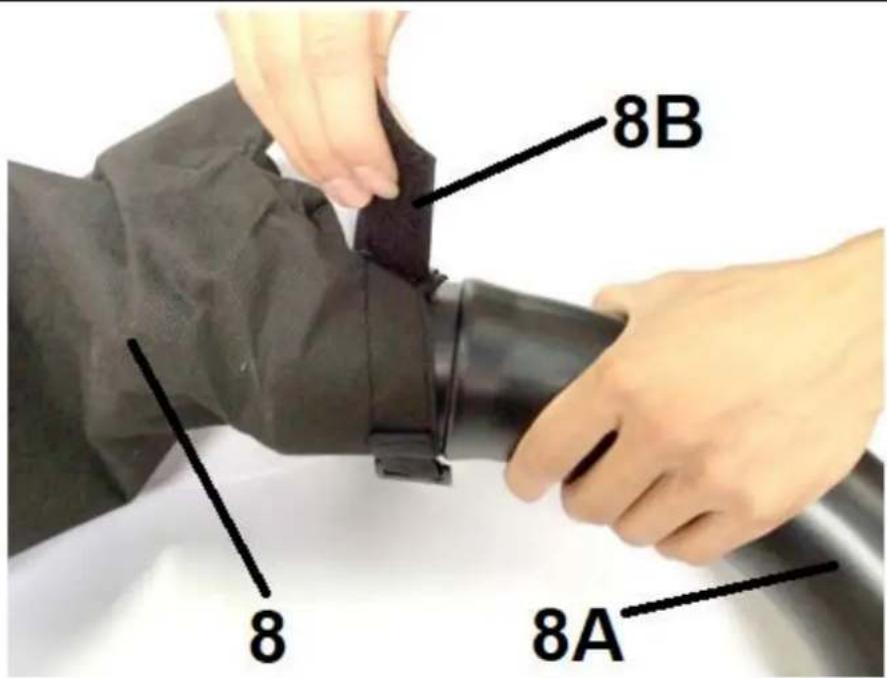

8. Worek zbierający

9. Górna rura dmuchawy

10. Dolna rura dmuchawy

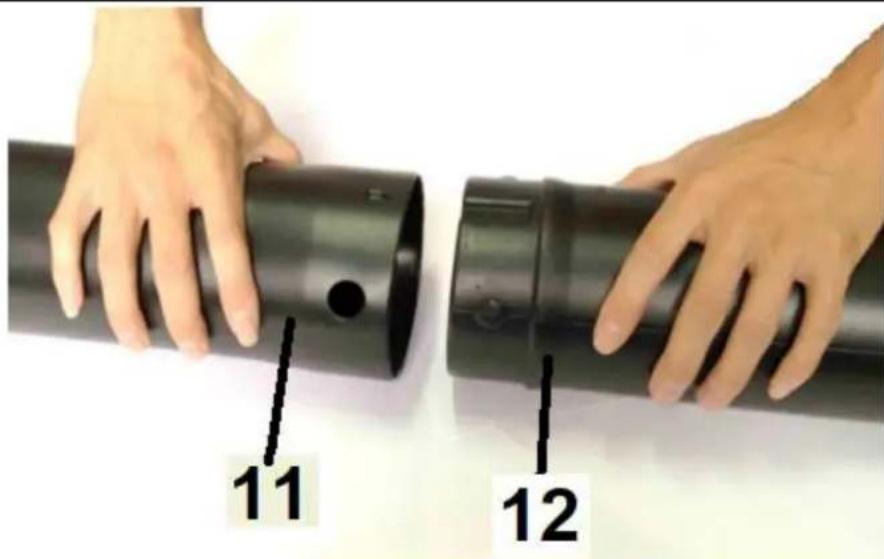

11. Górna rura odkurzacza
12. Dolna rura odkurzacza

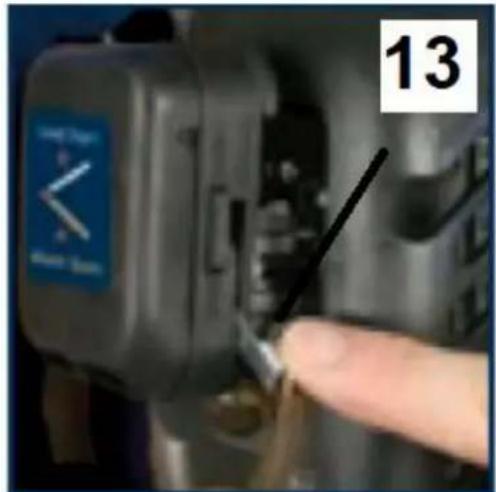

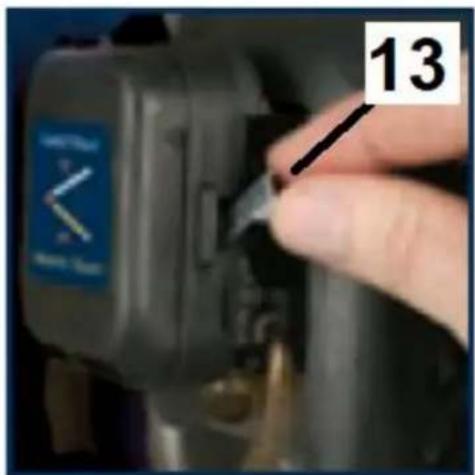

13. Dźwignia ssania

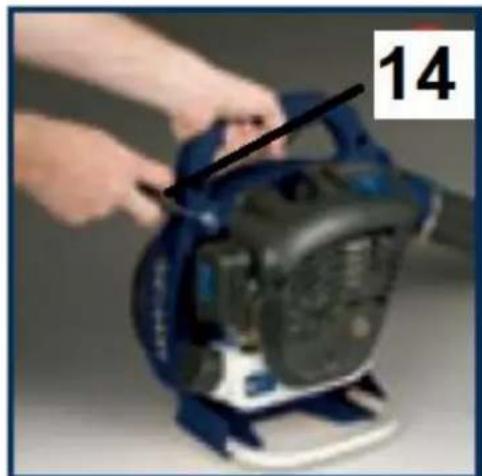

14. Uchwyt linki rozrusznika

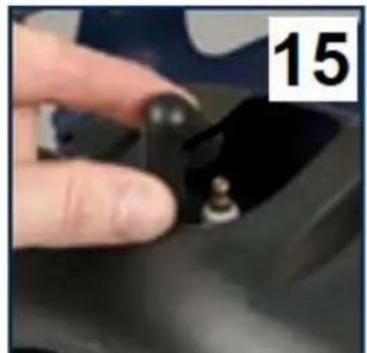

15. Kapturek od świecy zapłonowej

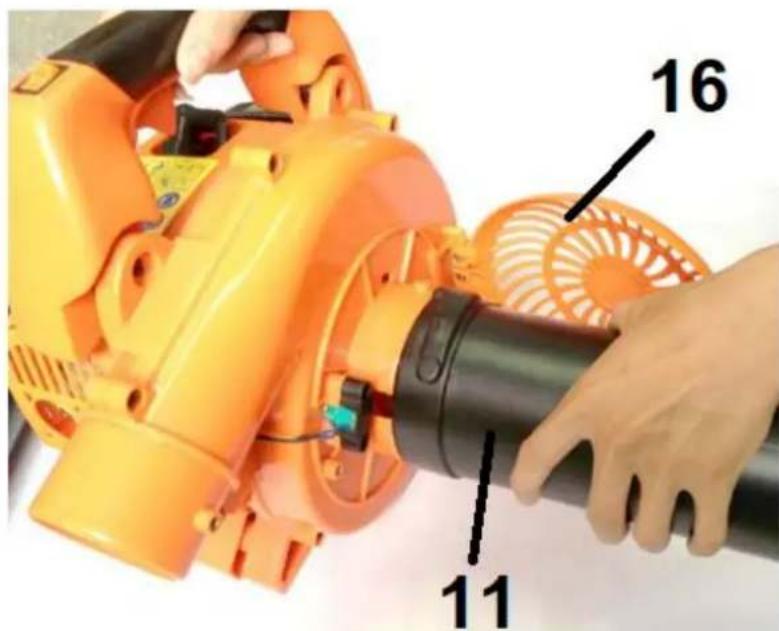

16. Pokrywa wlotu (od montażu rury odkurzacza)
17. Obudowa silnika

Przed złożeniem odkurzacza zapoznaj się z Rys.1 przedstawiającym elementy urządzenia.

3.3 Dane techniczne

MODEL	SPD30D / 23 037 566
Pojemność silnika	26 cm3
Moc silnika nominalna	0,7 kW/7500 obr/min
Silnik	SPK34F, 2 SUV-owy, chłodzony powietrzem
Maksymalny moment obrotowy	1Nm/6500 obr/min
Waga netto (dmuchawa)	4,6 kg
Waga netto (odkurzacz)	5,15 kg
Prędkość przepływu powietrza	180 km/h
Przepływ powietrza	8 m3/min
Pojemność zbiornika mieszanki paliwa	0,44 l
Proporcje mieszanki benzyny i oleju 2T	30:1
Pojemność worka zbierającego	40 l
Stopień rozdrobnienia (max)	10:1
Poziom ciśnienia akustycznego Lpa (dmuchawa)	93,02 dB(A), k= 3 dB(A)
Poziom ciśnienia akustycznego Lpa (odkurzacz)	97,64 dB(A), k= 3 dB(A)
Gwarantowany poziom mocy akustycznej Lwa	110 dB(A)
Zmierzony poziom mocy akustycznej (dmuchawa)	104,79 dB(A), k= 3 dB(A)
Zmierzony poziom mocy akustycznej (odkurzacz)	108,22 dB(A), k= 3 dB(A)
Wibracje (dmuchawa)	4,31 m/s2, k= 1,5 m/s2
Świeca zapłonowa	L8RTC, NGK BPMR7A lub CHAMPION RCJ6Y czy RCJ7Y

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy umieszczony jest na rurze urządzenia.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA! Zachowaj szczególną ostrożność!

UWAGA!

Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia.

OSTRZEŻENIE!

Do pracy zakładaj odpowiednie środki ochrony osobistej – zakładaj okulary ochronne, zakładaj ochronniki słuchu, zakładaj rękawice ochronne.

Do pracy zakładaj obuwie robocze z antypoślizgową podeszwą.

OSTRZEŻENIE!

Ryzyko zranienia - niebezpieczeństwo wyrzutu kamieni i innych przedmiotów spod urządzenia.

Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości.

UWAGA!

Utrzymuj odpowiedni odstęp bezpieczeństwa od osób postronnych.

Sprawdź teren przed pracą. Usuń wszelkie obce przedmioty które mogą zakłócić pracę urządzenia i spowodować uszkodzenia mienia i obrażenia obsługującemu i osobom postronnym.

	UWAGA!Nie używaj i zostawiaj urządzenia w czasie deszczu i w złych warunkach atmosferycznych. Nie wystawiaj urządzenia na działanie wilgoci i wody.
	UWAGA!Trzymaj ręce z dala od wszystkich ruchomych części.Niebezpieczeństwo zranienia przez elementy rotujące, nie wkładaj rąk ani nóg.
	UWAGA!Emisja spalin! Spaliny z urządzenia zawierają toksyczny gaz.Nie uruchamiaj i nie używaj urządzenia w zamkniętych lub pozbawionych wentylacji pomieszczeniach.
	Uwaga – gorąca powierzchnia. Nie dotykaj.
	OSTRZEŻENIE!UWAGA!Przed naprawą, serwisowaniem, czyszczeniem, przechowywaniem zdejmij kapturek świecy zapłonowej.
	Gwarantowany poziom mocy akustycznej.
	Produkt odpowiada standardom bezpieczeństwa.

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zagłądać w dowolnej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia przed jego montażem.

Przygotowanie do bezpiecznej pracy:

- Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.

- Odkurzacz nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.

- Nie używaj odkurzacza do innych celów niż do zasysania bądź wydmuchiwania liści itp. w przydomowych ogródkach i ogródkach hobbystycznych.

- Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru pracy.

- Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.

- Sprawdź teren przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę urządzenia lub zostać odrzucone przez podmuch powietrza bądź zostać zassane przez urządzenie i je uszkodzić.

- Zakładaj do pracy ochronniki słuchu.

- Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy urządzenia.

- Noś rękawice robocze podczas pracy.

- Zakładaj do pracy solidne obuwie na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia lużnych włosów, szalików, odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.

- Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia jeśli jest uszkodzone lub brak worka zbierającego (funkcja odkurzacza), albo gdy elementy są zużyte, uszkodzone lub niedokręcone.

- Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Bezpieczna praca z urządzeniem

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, w pobliżu otworu wylotowego urządzenia. Niebezpieczeństwo zranienia!

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

- Nie używaj urządzenia w deszczu, przy złej pogodzie czy w wilgotnym otoczeniu.

- Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.

• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nigdy nie uruchamiaj urządzenia w zamkniętych lub żle przewietrzanych pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy urządzeniem miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmeczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

UWAGA! Zatrzymaj silnik i zdejmij nasadkę ze świecy zapłonowej za każdym razem gdy

pozostawiasz urządzenie. Podczas przerw w pracy odłów urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od otworu wylotowego.
• Zawsze trzymaj urządzenie tak, by jedna ręka mocno obejmowała uchwyt główny a druga pomocniczy.
• Przed rozpoczęciem pracy sprawdź, czy w odkurzaczu nie są ukryte przedmioty, np. druty itd.
• Przy uruchamianiu urządzenia oraz przy pracującym silniku trzymaj urządzenie tak aby otwór wylotowy był z dala od wszelkich części ciała, a przede wszystkim od twarzy, rąk i stóp. Istnieje niebezpieczeństwo obrażeń!

- Pracuj urządzeniem wyłącznie chodząc, nie biegaj z odkurzaczem.

- Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta.

- Nie przeciążaj urządzenia, nie zmieniaj ustawień regulatora przy silniku.

- Nie pracuj w pobliżu palnych cieczy, gazów lub pyłów - niebezpieczeństwo pożaru lub wybuchu.

- Nie pal tytoniu podczas pracy urządzeniem oraz na obszarze, na którym sporządzasz mieszankę paliwa, dolewasz paliwo lub przechowujesz mieszankę, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.

- Uważnie obchodź się z paliwem; rozlane posprzątaj.

- Nie pracuj w pobliżu pyłów, palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

- Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.

- Nie używaj urządzenia do wydmuchiwania lub zasysania innych przedmiotów niż odpadki ogrodowe typu liście.

- Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje.

- Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.

- Uważaj, by otwór wylotowy nie dotykał przy włączaniu urządzenia i podczas pracy: kamieni, żwiru, drutów i innych przedmiotów.

- Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.

- Silnik i tłumik nagrzewa się podczas pracy - nie dotykaj obudowy silnika i tłumika.

- Po zgaszeniu silnika urządzenia turbina pracuje się jeszcze przez kilka sekund. Twarz, ręce i nogi trzymaj z daleka od otworu wylotowego.

- Nie podnos ani transportuj urządzenia w czasie, gdy silnik pracuje.

- Zgaś silnik i zdejmij kapturek ze świecy zapłonowej każdorazowo podczas gdy transportujesz urządzenie.

- Usuwaj zanieczyszczenia (szczególnie z otworów wylotowych) tylko przy wyłączonym urządzeniu.

- Jeśli urządzenie zacznie wibrować w nienormalny sposób, zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

- Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie narażonych na wady układu krążenia lub opuchlizny. Dłuższa praca urządzenia może powodować zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie, ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach przerwij pracę i skonsultuj się z lekarzem. Użytkownicy, którzy regularnie używają narzędzi ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez nich narzędzi. Czas pracy można wydłużyć używając odpowiednich rękawic lub robiąc regularne przerwy, aby uniknąć ryzyka „białych palców”.

Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne

(np. suchą trawę, liście, kore, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!

- Zawsze zgaś silnik i zdejmij kapturek ze świecy zapłonowej:

- gdy oddalasz się od maszyny;

- przed czyszczeniem;

- gdy uszkodzi się worek (funkcja ssania);

- zmieniasz tryb pracy;

- jeżeli urządzenie jest nieużywane;

- przed sprawdzaniem, czyszczeniem i przechowywaniem;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw/ oddaj do autoryzowanego serwisu.

- Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

Bezpieczna konserwacja i przechowywanie

- Sprawdź, czy wszystkie nakrętki, śruby, trzpienie są dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone.

- Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

- Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.

- Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Uważaj by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj instrukcji konserwacyjnych.

- Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

- Regularnie sprawdzaj stan rury urządzenia. Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać.

- Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.

4.5 Wskazówki bezpieczeństwa dotyczące mieszanki paliwowej

- Ostrożnie obchodź się z benzyną oraz z gotową mieszanką. Są wysoce łatwopalne, a opary mogą być

wybuchowe.

• Używaj wyłącznie atestowanych pojemników na benzynę i mieszankę (np. pojemnika znajdującego się na wyposażeniu).
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj mieszanki ani podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj przynajmniej 2 minuty zanim dolejesz mieszankę paliwa!
• Po dolaniu mieszanki do zbiornika dobrze dokręć korek mieszanki paliwa i powycieraj rozlaną mieszankę paliwa, przesuń urządzenie w inne miejsce przed uruchomieniem silnika.
• Uzupełniaj mieszankę na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani urządzenia w pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.
• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.
• Nie wdychaj oparów paliwa.
• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.

4.6 Dodatkowe zasady bezpieczeństwa dotyczące odkurzaczy ogrodowych z funkcją dmuchawy

1. Zawsze noś odpowiednie osobiste środki ochrony, żeby uniknąć skaleczeń twarzy, oczu, rąk, stóp, głowy oraz uszkodzeń słuchu. Noś okulary lub maskę ochronną, solidne obuwie z wysoką cholewką, długie spodnie, rękawiczki, kask i nauszniki ochronne.
2. Nigdy nie uruchamiaj urządzenia, jeśli stoi na obudowie silnika lub znajduje się w innej nieprawidłowej pozycji.
3. Nigdy nie kieruj rury odkurzacza na stojące w pobliżu osoby i zwierzęta. Obsługujący urządzenie odpowiada za wypadki i niebezpieczeństwa, na które narażone będą osoby trzecie lub ich majątek.
4. Nigdy nie kieruj rury odkurzacza w kierunku okien. Zawsze kieruj urządzenie tak aby wydmuchiwane powietrze było kierowane z dala od ludzi, zwierząt, szkła, drzew, samochodów, ścian itp.
5. Nigdy nie obsługuj urządzenia i nie dotykaj urządzenia brudnymi, mokrymi rękoma.
6. Nie używaj urządzenia w pomieszczeniach zamkniętych i niewystarczająco wentylowanych lub w pobliżu materiałów łatwopalnych i/lub narażonych na eksplożję (płyny, gazy, pyły).
7. Nie odkurzaj urządzeniem wody, żadnych palących lub tłących się materiałów, jak popiół czy niedopałki papierosów.
8. Nigdy nie próbuj odkurzać przedmiotów łatwo tłukących się, jak szkło czy porcelana.
9. Nigdy nie próbuj odkurzać produktów palących lub tłących się tj. papierosów, cygar.
10. Nie używaj odkurzacza w funkcji ssania bez prawidłowo założonego worka.
11. Nie używaj odkurzacza na podłożach żwirowych lub szutrowych i to zarówno w funkcji odkurzania jak i dmuchawy.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

OSTRZEŻENIE

Nie próbuj uruchamiać urządzenia zanim wszystkie elementy nie zostaną złożone.

Przed pierwszym użyciem musisz wykonać kilka prostych czynności montażowych.

Przed uruchomieniem urządzenie powinno być całkowicie zmontowane: wszystkie śruby i wkręty dobrze dokręcone.

Przed uruchomieniem urządzenia koniecznie sprawdź czy rura od urządzenia jest prawidłowo zamontowana i wszystkie śruby/ wkręty dokręcone.

Podczas czynności montażowych i regulacyjnych zdejmij kapturek ze świecy zapłonowej. Upewnij się że wirnik nie pracuje.

Uruchom silnik dopiero gdy urządzenie jest prawidłowo zmontowane, kompletne i nie jest uszkodzone.

Załóż rękawice ochronne!

5.1 Montaż rury dmuchawy

1. Połącz górną rurę dmuchawy (Rys. 2, poz. 9) z dolną rurą dmuchawy (Rys. 2, poz. 10) wkładając rurę górną w dolną i obracając je tak aby elementy się zatrzasnęły na miejscu (usłyszysz kliknięcie).

Rys. 2

1. Połącz zmontowana rurę dmuchawy z obudową urządzenia jak na Rys. 3. Obróć rurę tak aby elementy się zatrzasnęły na miejscu (usłyszysz kliknięcie).

Z powodów bezpieczeństwa nigdy nie rozłączaj rury dmuchawy!

Zanim uruchomisz silnik upewnij się że obie rury wraz z korpusem urządzenia są prawidłowo zmontowane.

1. W celu zdemontowania rury odkręć rurę dmuchawy i zdejmij rurę z korpusu urządzenia.

5.2 Montaż worka zbierającego

W celu zamontowania worka

1. Zdemontuj rurę od dmuchawy.

2. Rozepnij worek (Rys. 4, poz. 8) i umieść adapter wewnątrz worka (Rys. 4, poz. 8A) zapinając szczelnie wokół adaptera paskiem z rzepem (Rys. 4, poz. 8B) jak na Rys. 4.

Rys. 4

1. Założ adapter z workiem (Rys. 5, poz. 8A) na rurę wylotową (Rys. 5, poz. 8C) znajdującą się na korpusie urządzenia. Obróć adapter aż zatrzaski wsuną się na miejsce (usłyszysz kliknięcie). Sprawdź zabezpieczenie worka na urządzeniu (czy nie spada). Sprawdź czy worek jest dobrze zapięty paskiem z rzepem (Rys. 4, poz. 8B) i zapięty na suwak zanim rozpoczniesz pracę z urządzeniem.

Rys. 5

W trybie ssania urządzenie może być eksploatowane tylko z zamontowanym workiem.

5.3 Montaż rury odkurzacza

1. Połącz górną rurę odkurzacza (Rys. 6, poz. 11) z dolną rurą odkurzacza (Rys. 6, poz. 12) wkładając rurę dolną w górną tak aby elementy się zatrzasnęły na miejscu (usłyszysz kliknięcie).

Rys. 6

1. Odkręć gałkę/ śrubę od pokrywy wlotu (Rys. 7, poz. 16) i otwórz pokrywę.
2. Umieść rurę odkurzacza w otworze i obróć aby zatrzasnąć na miejscu (usłyszysz kliknięcie).

Rys. 7

1. W celu zdemontowania rury odkurzacza odkręć rurę i zdejmij ją z korpusu urządzenia. Zamknij pokrywę wlotu (Rys. 7, poz. 16) i dokręć gałkę/śrubę od pokrywy.

6. Praca z urządzeniem

6.1 Paliwo

Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące obchodzenia się z paliwem.

Zawsze używaj bezpiecznego atestowanego pojemnika na paliwo do przygotowania i przechowywania mieszanki. Nigdy nie sporządzaj mieszanki bezpośrednio w zbiorniku mieszanki paliwa.

Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu zamkniętym.

Przed dolaniem mieszanki paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.

Paliwo i mieszankę przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika mieszanki paliwa. Nie wdychaj oparów paliwa.

Używaj normalnej, bezołowiowej benzyny PB 95, wymieszanej ze specjalnym olejem syntetycznym lub półsyntetycznym do silników 2- suwowych chłodzonych powietrzem. Mieszankę w proporcji 30:1 (3,33 %) przygotuj w specjalnie do tego przeznaczonym zbiorniku (na przykład tym, który jest dołączony do urządzenia). Przed właniem mieszanki ze zbiornika do urządzenia potrząśnij odpowiednio zakręconym pojemnikiem, aby wszystko dokładnie wymieszać.

Nie używaj czystej i nieświeżej benzyny! Niedostateczna ilość oleju spowoduje uszkodzenie silnika i utratę gwarancji na urządzenie! Nie używaj mieszanki paliwa starszej niż 60 dni. Nie przygotowuj mieszanki na zapas – tylko tyle ile jesteś w stanie zużyć w ciągu max 30 dni.

Podczas nalewania mieszanki paliwowej zdejmij worek z urządzenia – może ulec zapaleniu gdy zostanie nasączona paliwem.

6.2 Uruchomienie urządzenia

1. Sprawdź urządzenie – czy jest w dobrym stanie.
2. Uzupełnij zbiornik mieszanki paliwa.
3. Upewnij się, że worek jest prawidłowo zamocowany (funkcja odkurzacza). Zwróć uwagę na prawidłowe zamocowanie worka. Stale uważaj na to, co odkurzacz zasysa. Jest on przewidziany wyłącznie do zasysania odpadków ogrodowych, takich jak liście, pędy.
4. Uważaj na tłumik – niebezpieczeństwo poparzenia.
5. Upewnij się, że rura urządzenia jest skierowana w bezpiecznym kierunku,
6. Wyłącznik zapłonu (Rys. 8, poz. 2) ustaw w pozycji „I”.

1. Ustaw dźwignię ssania (Rys. 9, poz. 13) w pozycję START (zimny silnik).

Zwróć uwagę na to że uruchamianie silnika zimnego i ciepłego różni się od siebie.

W przypadku uruchamiania ciepłego silnika nie jest konieczne ustawianie dźwigni ssania na pozycję START. Wówczas należy dźwignię ssania ustawić w pozycję RUN.

Rys. 9

1. Wciśnij 6x pompę paliwa (Rys. 10, poz. 5). Mieszanka paliwa powinna się pojawić w okienku (jeżeli się nie pojawi wciśnij do czasu aż się to stanie).

1. Położ urządzenie na stabilnej i płaskiej powierzchni.

Kilkukrotnie (2-3x) mocno pociągnij uchwyt linki rozrusznika (Rys.11, poz. 14).

Linkę rozrusznika wyciągaj zawsze powoli - aż do wyczucia pierwszego oporu - zanim zostanie ona

wyciągnięta do uruchomienia. Nie puszczaj linki rozrusznika, lecz odprowadź ją z powrotem ręką.

1. Ustaw dźwignię ssania (Rys. 12, poz. 13) w pozycję RUN (ciepły silnik).

Rys. 12

1. Kilkukrotnie (1-3x) mocno pociągnij uchwyt linki rozrusznika (Rys.11, poz. 14). Silnik powinien się uruchomić.

2. Przez moment przyciśnij dźwignię gazu (Rys. 13, poz. 3), aby rozgrzać silnik (około 10 s). Uważaj na otwór wylotowy!

1. Gdy wciśniesz dźwignię gazu wzrosną obroty silnika, puszczenie dźwigni spowoduje powrót na obroty jałowe.

Jeśli silnik nie uruchomi się, powtórz wymienione powyżej czynności, aż zacznie pracować.

Jeśli ponownie uruchamiasz rozgrzany silnik – upewnij się, że wyłącznik zapłonu jest ustawiony we właściwej pozycji (I) a ssanie jest ustawione w pozycji RUN i kilkukrotnie pociągnij za uchwyt linki rozrusznika. Silnik powinien się uruchomić.

Jeżeli silnik jest zalewany podczas uruchomienia ustaw dźwignię ssania w pozycji RUN i kilkukrotnie (3- 8x) pociągnij za uchwyt linki rozrusznika. Silnik powinien się uruchomić.

Jeśli urządzanie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź z serwisem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

1. Stań w pozycji roboczej

6.3 Zatrzymanie silnika

1. Puść dźwignię gazu (Rys. 13, poz. 3) i odczekaj, aż silnik zacznie pracować na biegu jałowym.

2. Przełącz wyłącznik zapłonu (Rys. 1, poz. 2) do pozycji „O/STOP”.

Po zatrzymaniu silnika trzymaj urządzenie obiema rękoma tak długo aż turbina w urządzeniu przestanie pracować.

6.4 Wskazówki przydatne w pracy z odkurzaczem

W celu usprawnienia pracy mogą przydać się poniższe wskazówki:

1. Sprawdź czy urządzenie jest w dobrym stanie technicznym. Rury są na swoim miejscu i są dobrze połączone. Przed uruchomieniem urządzenia sprawdź, czy worek jest zamknięty na zamek i czy pasek z rzepem (Rys. 4, poz. 8B) jest szczelnie owinięty wokół adaptera.

2. Upewnij się, że urządzenie nie jest skierowane na inne osoby, zwierzęta lub luźne elementy np. gruz.

3. Zawsze trzymaj urządzenie obiema rękami podczas pracy.

4. Pamiętaj o środkach ochrony osobistej i odpowiednim ubraniu. Aby zmniejszyć ryzyko utraty słuchu związane z hałasem, konieczne jest zastosowanie ochrony słuchu.

5. Odkurzaj możliwie tylko suche liście, odpadki po przycinaniu lub inne odpadki ogrodowe.

6. Mokry materiał trudno jest rozdrobnić i może zapchać odkurzacz.

7. Jeśli materiał jest mokry użyj dmuchawy odkurzacza, żeby zebrać odpadki w kupki. Zebranie odpadków powinno nastąpić dopiero po ich wyschnięciu.

8. Nie używaj odkurzacza w miejscach występowania kamieni lub innych twardych elementów (koks, kasztany, żołędzie). Twarde elementy uszkadzają koło wentylatora urządzenia (uszkodzenie to nie podlega gwarancji).

9. Ponadto zaleca się, aby odkurzacz nie zasysał ziemi. Ziemia jest z reguły wilgotna i może zapchać odkurzacz.

10. Odkurzacz nie może służyć do usuwania śmieci.

Nie próbuj rozdrabniania innych materiałów, niż zwykle odpadki ogrodowe.

1. Uważaj na otwarte okna lub samochody i usuwane śmieci.

2. W celu utrzymania wysokiej siły ssącej i zapewnienia przyjemnej pracy zaleca się opróżnianie worka, gdy zapelni się do połowy. W ten sposób utrzymamy niską wage całkowitą oraz pełną moc ssacą urządzenia.

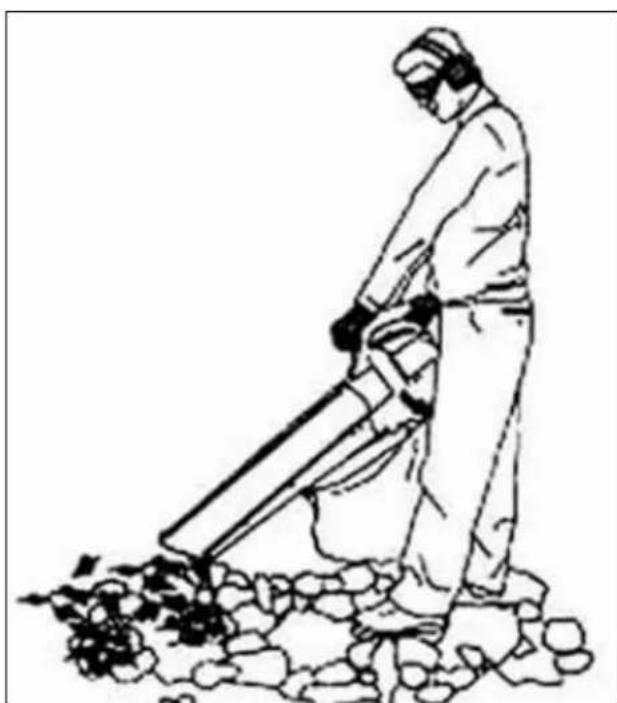

3. Skieruj rurę odkurzacza na odpady (Rys. 14), które chcesz zassać. Lekkie nieczystości zostaną zassane do urządzenia i zmielone po przejściu przez wirnik a następnie umieszczone w worku zbierającym.

4. Po użyciu urządzenia oczyść je, wyrzuć nieczystości zgodnie z obowiązującymi przepisami o ochronie środowiska i segregacji śmieci.

6.5 Wskazówki przydatne przy pracy dmuchawą

1. Przytrzymaj dmuchawę, jak pokazano na Rys. 15 i Rys. 16. Przemieszczaj się z boku na bok z dyszą kilkanaście centymetrów nad ziemią lub podłogą. Powoli posuwaj się dalej. Trzymaj kopce z nieczystościami przed toba.

2. Optymalny wynik przy pracy dmuchawą uzyska się przy odstępie od podłoża wynoszącym 5-10 cm.

3. Strumień powietrza kieruj zawsze od siebie. Uważaj, by nie wydmuchiwać w powietrze ciężkich przedmiotów, które mogłyby uszkodzić kogoś lub zranić.

4. Liście przylegające do ziemi zluzuj przed dmuchaniem przy pomocy miotły lub grabi.

5. Gdy liście sa bardzo suche zwilż je lekko, by zmniejszyć obciążenie pyłem.

6. Przy suchych zanieczyszczeniach lepiej używaj niskich obrotów, a wysokich do cięższych nieczystości.

7. Używaj dmuchawy do usuwania odpadków drzewnych, roślinnych i obszarów trudno dostępnych (Rys. 15).

8. Używaj dmuchawy w okolicy budynków i do zwykłego czyszczenia (Rys. 15).

9. Używaj dmuchawy do ścian, zwisów i ekranów (Rys. 16).

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych

Zdejmij nasadkę świecy zapłonowej przed każdym czyszczeniem, konserwacją czyowywaniem!

Pamiętaj że turbina obraca się jeszcze przez chwilę po wyłączeniu silnika.

UWAGA!

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej (autoryzowanemu przez importera lub producenta serwisowi).

7.1 Czyszczenie

By zapewnić jak najlepszą i jak najdłuższą żywotność urządzenia, musi być ono utrzymywane w czystości.

1. W trakcie pracy stale zwracaj uwagę, aby urządzenie było czyste i wolne od odpadków.
2. Urządzenie stale utrzymuj w czystości. Zawsze czyść urządzenie od razu po zakończeniu pracy.
3. Do czyszczenia stosuj miękką ściereczkę, jednakże nie stosuj wody, żadnych środków do czyszczenia lub rozpuszczalników.
4. Nie pozwól by kurz, liście bądź inne pozostałości wyschły na urządzeniu, wtedy ciężej je usunąć. Ta czynność bezpośrednio wpływa na jakość pracy.
5. Upewniaj się, że otwór wylotowy jest czysty i oczyszczaj go z nieczystości.
6. Dbaj o to, by uchwyty urządzenia i otwory wylotowe powietrza przy silniku były czyste.

UWAGA!

Nie spryskuj urządzenia wodą. Nie myj jej wężem z wodą czy myjką ciśnieniową!

7.2 Opróżnianie worka

Opróżniaj systematycznie worek. Pamiętaj o założeniu okularów ochronnych i maski przeciwpyłowej. Jeżeli worek jest pełny to moc ciągu urządzenia zostaje zredukowana. Zaleca się często opróżnianie worka.

Sposób postępowania:

• zgaś silnik, ustaw wyłącznik w pozycję „O/STOP”, zdejmij nasadkę ze świecy zapłonowej
• zdejmij worek,
• odepnij suwak, opróżnij zawartość worka. Wywróć worek na drugą stronę i wytrzep worek z pozostałych nieczystości
• wywróć worek z powrotem i wyprostuj go a następnie zamontuj ponownie (patrz pkt 5.2 niniejszej instrukcji)

Wypierz worek raz w roku (jeżeli zachodzi potrzeba to częściej). Jeżeli worek jest bardzo brudny umyj go ręcznie w letniej wodzie z mydłem a następnie wypłucz. Przed założeniem wysusz worek. Podczas suszenia worek powinien być wywinięty na lewą stronę. Zaóż dopiero po wysuszeniu.

Nigdy nie używaj urządzenia jako odkurzacz bez założonego worka!!!

7.3 Konserwacja

1. Na zakończenie pracy zdejmij nasadkę świecy zapłonowej i sprawdź stan techniczny urządzenia. Zwracaj szczególną uwagę na stan rur urządzenia i worka zbierającego.
2. Sprawdzaj systematycznie urządzenie, upewniając się, że działa prawidłowo i wykonuje pracę zgodnie z przeznaczeniem. Każda uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym punkcie serwisowym.
3. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części. Upewnij się, że wszystkie nakrętki, śruby i wkręty są mocno dokręcone. Zużyte bądź żle dokręcone wkręty mogą spowodować bardzo niebezpieczne uszkodzenia.

7.4 Filtr powietrza

Kurz i inne odpadki mogą zablokować system chłodzenia silnika, dlatego należy upewnić się, że system chłodzenia jest czysty lub naprawiony przed każdorazowym użyciem dmuchawy.

Konserwację przeprowadź po każdych 10 roboczogodzinach (lub częściej, jeśli to konieczne). Nie przestrzeganie tej wytycznej spowoduje utratę praw gwarancyjnych.

1. Odkręć pokrętło/ śrubę (Rys. 17, poz. 4A) i zdejmij osłone filtra powietrza (Rys. 17, poz. 4) nie używając siły.

1. Wyjmij wkład gąbkowy z komory (Rys. 17, poz.4B).

2. Wyczyść wkład gąbkowy filtra powietrza (woda z detergentem), wysusz go odciskając nadmiar wody (Rys. 18, poz. A) i następnie dokładnie nasącz 2 lub 3 łyżeczkami oleju silnikowego dokładnie rozprowadzając olej (Rys. 18, poz. B) i ściśnij aby usunąć nadmiar oleju (Rys. 18, poz. C). Nałów z powrotem na miejsce zwracając uwagę na zapewnienie szczelności.

1. W razie potrzeby wymień na nowy (co najmniej 1 x w roku).

2. Zamontuj z powrotem pokrywę filtra powietrza przykręcając odkręconą śrubę/ pokrętło (Rys. 17, 4A)

Nigdy nie uruchamiaj silnika bez zainstalowanego wkładu filtra powietrza lub pokrywy filtra

powietrza.

Nienależyte konserwowanie (lub brak) prowadzi do utraty gwarancji.

7.5 Filtr paliwa

1. Zbiornik mieszanki paliwa jest wyposażony w filtr (Rys. 19, poz. 6A).

Rys. 19

1. Filtr znajduje się na wolnym końcu rury paliwowej i można go wyciągnąć przez otwór od zbiornika mieszanki paliwowej kawałkiem drutu na którego końcu zrobiono haczyk.
2. Okresowo sprawdzaj filtr paliwa. Nie pozwól, aby kurz dostał się do zbiornika mieszanki paliwa. Zatkany filtr spowoduje trudności podczas uruchamiania silnika lub nieprawidłowości w pracy silnika.
3. Gdy filtr jest brudny, wymień go.
4. Gdy wnętrze zbiornika mieszanki paliwa jest brudne, można je wyczyścić, wypłukując zbiornik benzyną.

7.6 Świeca zapłonowa

Konserwacje przeprowadź po każdych 10-15 roboczogodzinach (lub częściej, jeśli to konieczne).

1. Gdy silnik jest zimny zdejmij kapturek ze świecy zapłonowej (Rys. 20, poz. 15).

1. W razie potrzeby wyczyść nieczystości zgromadzone na świecy. Kluczem nasadowym do świecie (Rys. 20, poz. 15A) wykręć świecę (Rys. 20, poz. 15B).
2. Świece oczyść szczotką drucianą. W razie jakichkolwiek wątpliwości wymienić świecę na nową oryginalną
3. Za pomocą szczelinomierza ustaw szczelinę 0,6-0,7 mm.
4. Zamontuj ponownie świecę uważając, by nie dokręcić jej zbyt mocno. Jeżeli używasz klucza dynamometrycznego użyj siły 12,3-13,5 Nm.

Uwaga!

Luźna świeca może przegrzać i uszkodzić silnik. Zbyt mocno dokręcona może spowodować uszkodzenia w głowicy cylindra.

7.7 Usunięcie blokady

W przypadku gdy dojdzie do blokady zassanego materiału:

• zgaś silnik, ustaw włącznik/ wyłącznik zapłonu w pozycję „O/ STOP”, zdejmij nasadkę ze świecy zapłonowej. Poczekaj aż wirnik przestanie się obracać.
  • zdejmij rurę odkurzacza
• zdejmij worek zbierający
• delikatnie usuń materiał blokujący swobodny przepływ
• sprawdź stan łopatek wirnika czy nie zostały uszkodzone – obróć ręcznie wirnikiem aby upewnić się że nie doszło do uszkodzenia i blokada została usunięta w całości

7.8 Przechowywanie

1. Urządzenie przechowuj w suchym, chłodnym, zabezpieczonym przed pyłem i poza zasięgiem dzieci miejscu (najlepiej zamkniętym).
2. Starannie oczyść urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.
3. Sprawdź stan urządzenia. Każda uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym punkcie serwisowym.
4. Odkręć korek zbiornika mieszanki paliwa, aby ewentualnie spuścić ciśnienie. Ostrożnie opróżnij zbiornik.

Mieszanka benzyna/olej, jeśli nie jest zużyta w ciągu 30 dni może ulec rozdzieleniu, co z kolei może dować bardzo poważne uszkodzenie silnika przy ponownym jego uruchomieniu. Ponadto z uwagi na le starzenie się samej benzyny nie używaj mieszanki pozostającej w zbiorniku mieszanki paliwa ponadac.

1. W celu usunięcia paliwa z gaźnika uruchom silnik i pozostaw uruchomiony, aż silnik się zatrzyma.

2. Zostaw urządzenie do schłodzenia (ok. 5 min.).

3. Wykręć świecę zapłonową kluczem do świecie.

4. Do komory spalania wlej 1 łyżeczkę czystego oleju 2-suwowego. Kilka razy powoli pociągnij linkę rozrusznika w celu nałożenia na siebie wewnętrznych komponentów. Ponownie wkręć świecę zapłonu. (patrz pkt. 7.3).

5. Nie zawijaj urządzenia w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć urządzenie do oryginalnego bądź zastępczego kartonu.

6. Na czas składowania zdejmij worek zbierający i rury od dmuchawy/ odkurzacza.

7. Możesz też zawiesić urządzenie za główny uchwyt.

8. Nie ustawiaj urządzenia na rurze wylotowej. Uważaj by podczas przechowywania rura nie dotykała innych przedmiotów. W innym razie istnieje niebezpieczeństwo zniekształcenia rury urządzenia, co może spowodować zmianę mających wpływ na bezpieczeństwo użytkowania wymiarów i cech roboczych urządzenia.

Ponowne uruchomienie dmuchawy

1. Wyjmij świecę zapłonową.
2. Zdecydowanym ruchem pociągnij uchwyt linki rozrusznika, aby usunąć wypływający olej z komory spalania.
3. Wyczyść świece zapłonową i sprawdź właściwy odstęp elektrod na świecy lub włóż nową z właściwym odstępem elektrod.
4. Przygotuj urządzenie do użytku. Napełnij zbiorniki właściwą mieszanką paliwa i oleju (Punkt 6.1).

7.9 Przygotowanie do transportu

1. Oczyć urządzenie z brudu i resztek liści.
2. Odkręć korek zbiornika mieszanki paliwa, aby ewentualnie spuścić ciśnienie. Ostrożnie opróżnij zbiornik. Zakręć korek po opróżnieniu zbiornika.
3. Nie kładź urządzenia na rurze wylotowej.
4. Transportuj urządzenie w pozycji poziomej.
5. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

7.10 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatwii to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Plan wyszukiwania usterek

Problem	Możliwe przyczyny	Rozwiązanie
Maszyna pracuje z przerwami	Uszkodzone okablowanie wewnętrzne.	Udaj się do autoryzowanego serwisu.
	Uszkodzony wyłącznik zapłonu.	Udaj się do autoryzowanego serwisu.
Nadmierne wibracje/hałas	Maszyna uszkodzona.	Udaj się do autoryzowanego serwisu.
Urządzenie nie wydmuchuje powietrza	Nieczystości nagromadziły się w otworze wylotowym.	Usuń nieczystości.
Urządzenie nie zasysa powietrza albo nie dmucha	Uszkodzony wirnik	Udaj się do autoryzowanego serwisu.
	Blokada w urządzeniu	Usuń blokadę.
	Worek zbierający zapełniony.	Opróżnij worek zbierający.
Blokowanie koła rozdrabniacza	Nastąpiło zassanie zbyt dużego elementu. Bądź kawałek drewna, kartonu lub inny element spowodował zaklinowanie koła wirnika.	Udaj się do autoryzowanego serwisu.
Silnik nie uruchamia się	Pusty zbiornik mieszanki paliwa	Uzupełnij mieszankę paliwową
	Pompka paliwa nie była wciskana odpowiednią ilość razy	Stosuj się do wskazówek zawartych w tej instrukcji
	Silnik zalany	Ustaw dźwignię ssania w pozycję RUN i spróbuj uruchomić ponownie
	Świeca zalana	Wymień świecę na nową
	Stara albo nieprawidłowa mieszanka paliwa	Spuść paliwo i uzupełnij odpowiednią mieszanka paliwową.
Silnik nie zapala albo zapala, ale potem gaśnie	Nieprawidłowy przebieg rozruchu	Stosuj się do wskazówek zawartych w tej instrukcji
	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
	Zakopcona świeca zapłonu	Wyczyść/wyreguluj lub wymień świecę
	Zapchany filtr paliwa	Wymień/wyczyść filtr paliwa
Silnik uruchamia się, ale nie pracuje na pełnych obrotach	Zanieczyszczony filtr powietrza	Wyciągnij filtr, wyczyść lub wymień na nowy
	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
Silnik dławi się	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
Brak mocy przy obciążeniu	Nieprawidłowe ustawienie świecy zapłonu	Wyczyść/wyreguluj lub wymień świecę
Silnik pracuje nierówno	Żle wyregulowany skład mieszanki w gaźniku	Wyreguluj gaźnik w autoryzowanym serwisie
Silnik nadmiernie kopci	Nieprawidłowa mieszanka paliwa	Użyj właściwej mieszanki

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi

wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recykling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj pilarkę w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Przekaż zebrany materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

11. Ryzyko resztkowe

OSTRZEŻENIE

Przy pracy z każdą maszyną istnieje zawsze potencjalne niebezpieczeństwo wypadku.

Wypadki są najczęściej spowodowane brakiem uprawnień czy znajomości obsługi a także nieuwagą operatora. Obsługuj urządzenie z uwagą, by zminimalizować możliwość wypadku operatora. Jeśli nie przestrzegasz wskazówek bezpieczeństwa zawartych w instrukcji istnieje ryzyko poważnego zranienia!

! UWAGA

Nie można utworzyć wyczerpywalnej listy wskazówek, które ochronią przed wszystkim możliwymi zagrożeniami. Każde środowisko pracy jest inne. Zawsze odnoś się przede wszystkim do wskazówek porównując jest do swoich indywidualnych warunków pracy. Używaj urządzenia z uwagą i należytą ostrożnością. Nieprzestrzeganie tych zasad może powodować zranienie operatora, osób trzecich bądź poważnej awarii urządzenia.

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie przedmiotu;
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
• uszkodzenie wzroku i twarzy przez odpryskujące elementy;
• wdychanie pyłu przy opróżnianiu worka;
• pochwycenie i wpłatanie odzieży itp. w ruchome części;

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania urządzenia jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

1. RYSUNEK ZŁOŻENIOWY NR 1
