INSTRUKCJA OBSŁUGI Plus SK1400-4W1 Lider

Kosa elektryczna wielofunkcyjna

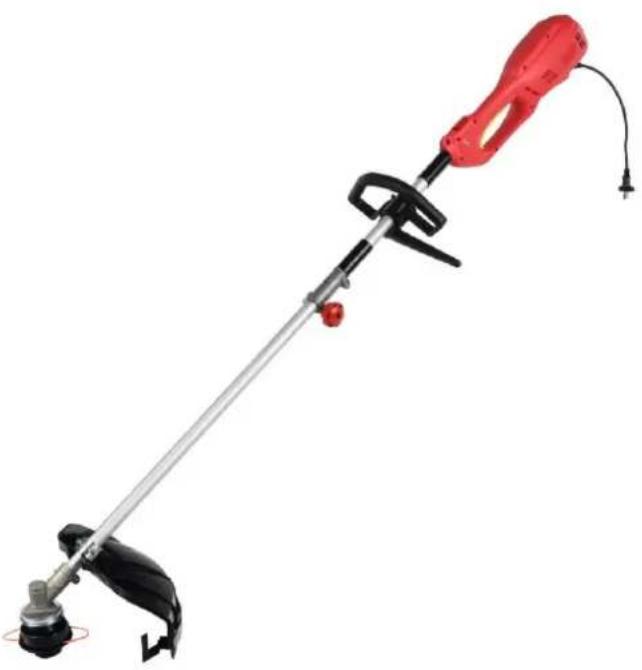

Lider Plus SK1400- 4W1 (nr katalogowy: 12 040 193)

z tarczą, głowicą żyłkową, pilarką, nożycami do żywopłotu Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

www.krysiak.pl

Lider.

PLUS

Wyprodukowano w ChRL

Wydanie pierwsze, styczeń 2021

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady Krysiak Sp. z o.o.

ul. Rolna 6

62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna: Elektryczne urządzenie 4w1 Lider Plus SK1400-4w1

Model: DG-3XL-1400BP

Numery seryjne: 2021012180001-2021012189999

Rok produkcji: 2021

Funkcja: W zależności od założonej przystawki:

cięcie trawy i małych chwastów, cięcie żywopłotów, cięcie drewna

w warunkach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC + 2005/88/EC – Dyrektywa hałasowa

2011/65/EU i 2015/863EU – Dyrektywa ROHS

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN 50636-2-91:2014, EN 60335-1:2012/A13:2017, EN 60745-1:2009/A11:2010, EN ISO 10517:2019, EN ISO

11680-1:2011, EN 55014-1:2017, EN 55014-2:2015, EN 61000-3-2:2019, EN 61000-3-3:2019

EN 62321-1:2013, EN 62321-2:2014, EN 62321-3-1:2014, EN 62321-4:2014, EN 62321-5:2014,

EN 62321-6:2015, EN 62321-7-1:2015, EN 62321-7-2:2017, 62321-8:2017

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 107 dB(A)

Zmierzony poziom mocy akustycznej: 102,7 dB(A) k=3 dB(A)

Zmierzony poziom ciśnienia akustycznego: 89,5 dB(A) k=3 dB(A)

Wibracje: uchwyt przedni 7,749 k=1,5 m/s², uchwyt pomocniczy 6,715 k=1,5 m/s²

Zastosowana procedura oceny zgodności odpowiada załącznikowi VI dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta. Integralnym elementem maszyny jest instrukcja obsługi.

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Spis treści

Spis treści ....5

1. Zawartość opakowania....7
2. Przeznaczenie ....7
3. Opis ogólny....8

3.1 Opis działania 8
3.2 Elementy urządzenia (budowa urządzenia) 8
3.3 Dane techniczne 10

1. Podstawowe zalecenia bezpieczeństwa ....11

4.1 Symbole dotyczące urządzenia: 11
4.2 Symbole w instrukcji obsługi 13
4.3 Ogólne wskazówki bezpieczeństwa.... 14
4.4 Dodatkowe wskazówki bezpieczeństwa 16

1. Montaż 20

5.1 Montaż rury urządzenia.... 20
5.2 Montaż uchwytu pomocniczego 21

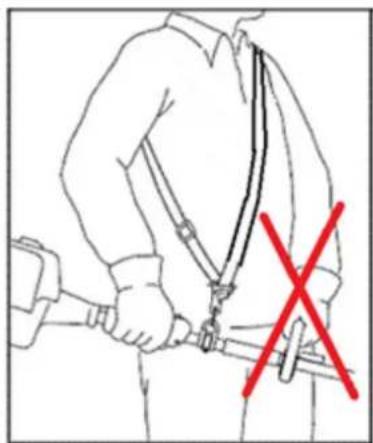

5.3 Montaż i regulacja pasa nośnego 21
5.4 Montaż osłony bezpieczeństwa 22
5.5 Montaż tarczy tnącej 22

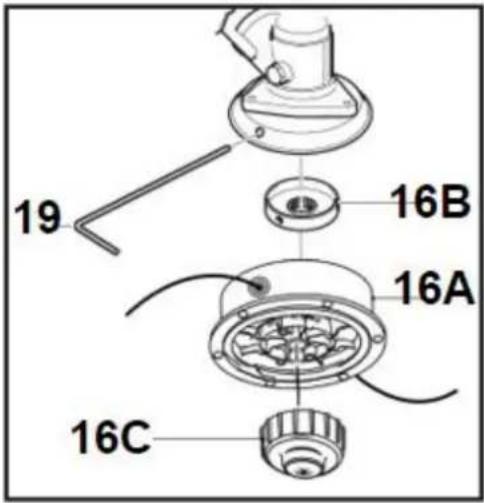

5.6 Montaż głowicy tnącej 24
5.7 Montaż nożyc do żywopłotu 25
5.8 Montaż pilarki / podkrzesywarki łańcuchowej 26

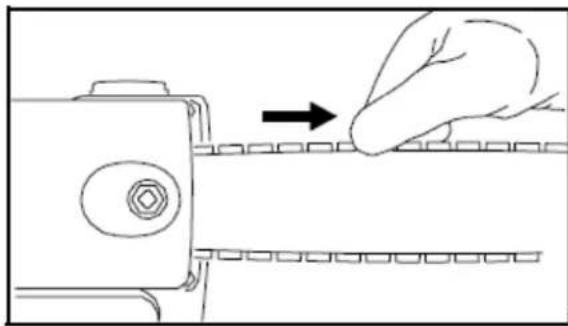

5.8.1 Napinanie łańcucha tnącego ...... 27

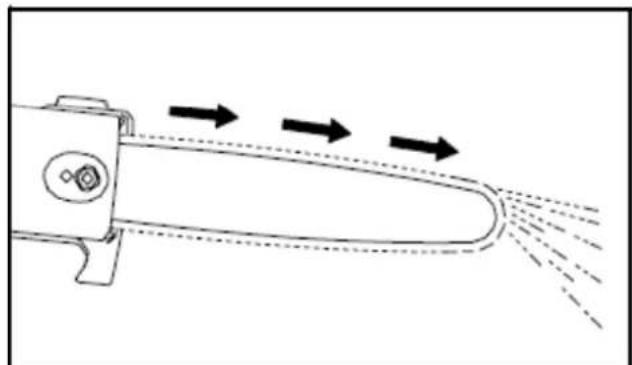

5.9.2 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania.... 28

1. Praca z urządzeniem.... 29

6.1 Uruchomienie urządzenia 29
6.2 Używanie kosy 30

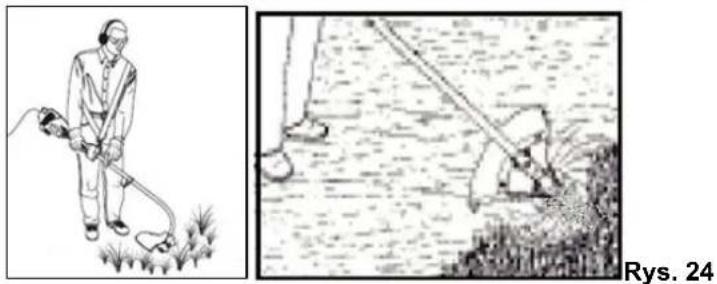

6.2.1 Wykaszanie – za pomocą głowicy żyłkowej 32
6.2.2 Wykaszanie wokół ogrodzeń, ścian itp.... 32
6.2.3 Wykaszanie wokół drzew 33
6.2.4 Obcinanie krawędzi trawnika.... 33
6.2.5 Wykaszanie – za pomocą tarczy tnącej 33

6.3 Bezpieczna praca nożycami do żywopłotu.... 33
6.4 Bezpieczna praca pilarką/ podkrzesywarką 35

6.4.1 Ścinanie gałęzi (okrzesywanie) 36
6.4.2 Przecinanie drzewa.... 37

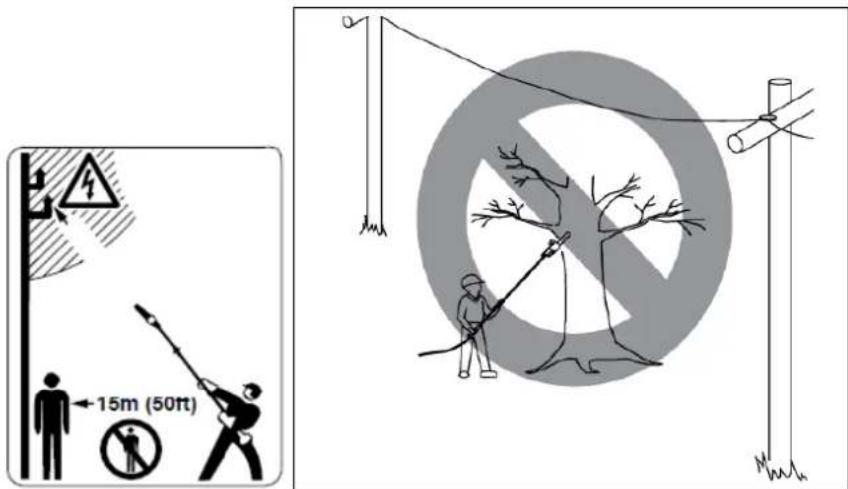

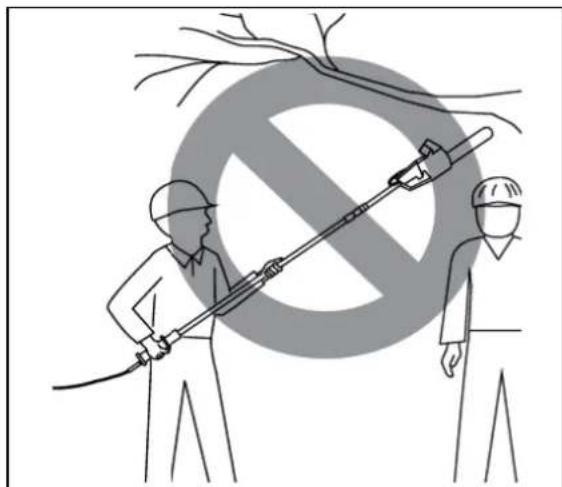

6.4.3 Zakazane czynności 38

1. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych ..... 40

7.1 Konserwacja....40
7.2 Czyszczenie 41

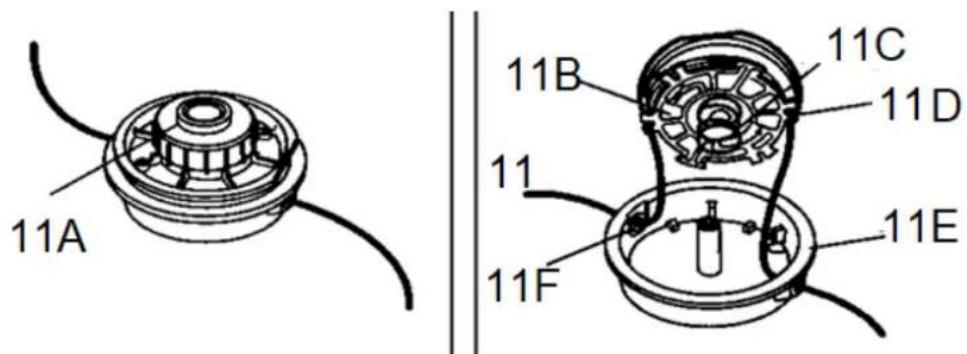

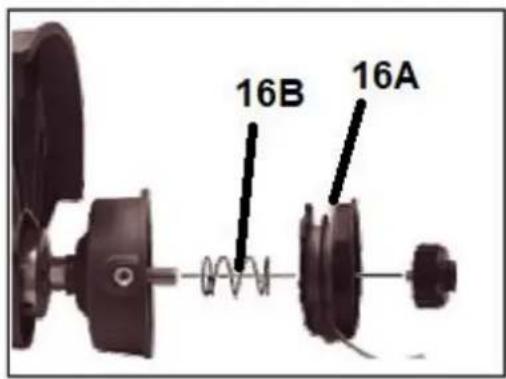

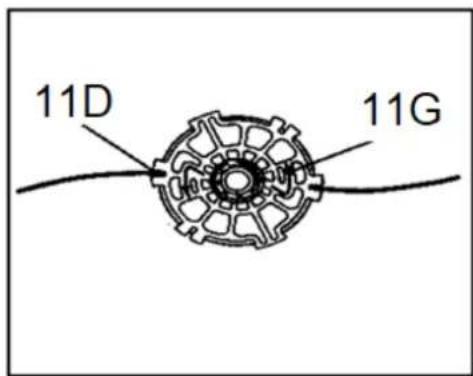

7.3 Wymiana głowicy żyłkowej/ nawijanie szpuli.... 42
7.4 Konserwacja prowadnicy 43
7.5 Smarowanie końcówki prowadnicy.... 44

7.6 Konserwacja zębatki 44

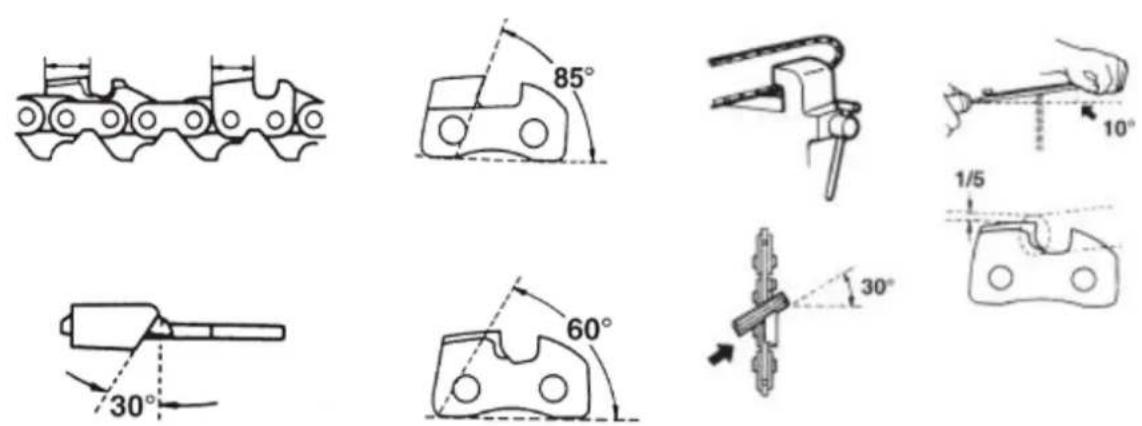

7.7 Ostrzenie łańcucha....45
7.8 Smarowanie przekładni piły 47
7.9 Ostrzenie ostrzy nożyc do żywopłotu 47
7.10 Smarowanie przekładni nożyc 48
7.11 Przechowywanie 48
7.12 Przygotowanie do transportu 49
7.13 Zamawianie części....49
8. Plan wyszukiwania usterek 50
9. Gwarancja....52
10. Usuwanie odpadów i recykling 52
11.Ryzyko resztkowe 53
12.Rysunki złożeniowe 54

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Komplet powinien zawierać następujące elementy:

• korpus urządzenia z rurą
• głowica tnąca (żyłkowa)
• tarcza tnąca z elementami montażowymi (kołnierz wew. i zew, nakrętka)
• osłona ochronna (bezpieczeństwa) z nożykiem
• śruba, podkładka i nakrętka do montażu osłony bezpieczeństwa – 1 kpl (po 2szt)
• pilarka z rurą wraz z ośłoną na prowadnicę
• nożyce do żywopłotu z rurą wraz z osłoną belki nożowej
• uchwyt pomocniczy
• śruba do montażu uchwytu pomocniczego – 4szt
• pas nośny
• klucz nasadowy
• klucz imbusowy
• instrukcja obsługi
• karta gwarancyjna

2. Przeznaczenie

Kosa elektryczna wielofunkcyjna w zależności od zastosowanego elementu tnącego jest przeznaczone do:

1) tarcza tnąca - koszenia trawy, chwastów i lekkiej roślinności;
2) głowica z żyłką - przycinania trawy w ogrodach wzdłuż krawędzi grządek i dookoła drzew czy słupków ogrodzeń;
3) pilarka/podkrzesywarka - do podcinania i ścinania gałęzi drzew;
4) nożyce do żywopłotu - przycinania gałązek - używane z poziomu ziemi.

Urządzenie nie jest przeznaczone do pracy na dużych powierzchniach, w parkach, miejscach publicznych, polach itp. Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Urządzenie nie jest przeznaczone do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.

Urządzenie nie jest przystosowane do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

3.1 Opis działania

a) Kosa elektryczna wielofunkcyjna tnie trawę za pomocą szpuli z żyłką tnącą lub tarczy tnącej. Żyłka tnąca jest umieszczona w dolnej części urządzenia na głowicy żyłkowej. Głowica żyłkowa oraz tarcza tnąca obracają się z dużą szybkością równolegle do płaszczyzny cięcia. Żyłka oraz tarcza są wprowadzane w ruch za pomocą silnika zasilanego prądem sieciowym 230 V. Komfort pracy użytkownika gwarantuje zabezpieczenie – osłona ochronna głowicy.
b) Pilarka elektryczna tnie drewno za pomocą łańcucha umieszczonego na prowadnicy, przesuwającego się na niej dużą szybkością. Łańcuch jest wprowadzany w ruch za pomocą silnika zasilanego prądem sieciowym 230 V. Odpowiednie smarowanie łańcucha zapewnia olej.
c) Nożyce elektryczne do żywopłotu tną gałączki za pomocą listwy tnącej. Listwa ta wprowadzana jest w ruch za pomocą silnika zasilanego pradem sieciowym 230 V.

Podczas cięcia zęby tnące noża poruszają się liniowo w tę i z powrotem w kierunku nieostrej płyty nożycowej. Komfort pracy użytkownika gwarantuje możliwość ustawienia listwy nożowej pod różnym kątem.

Komfort pracy użytkownika urządzeniem wielofunkcyjnym gwarantują wymienny elementy, niewielka waga urządzenia oraz zabezpieczenia - blokada włączenia (przycisk bezpieczeństwa, który uniemożliwia włączenie urządzenia jeżeli przycisk bezpieczeństwa nie zostanie ustawiony we właściwej pozycji).

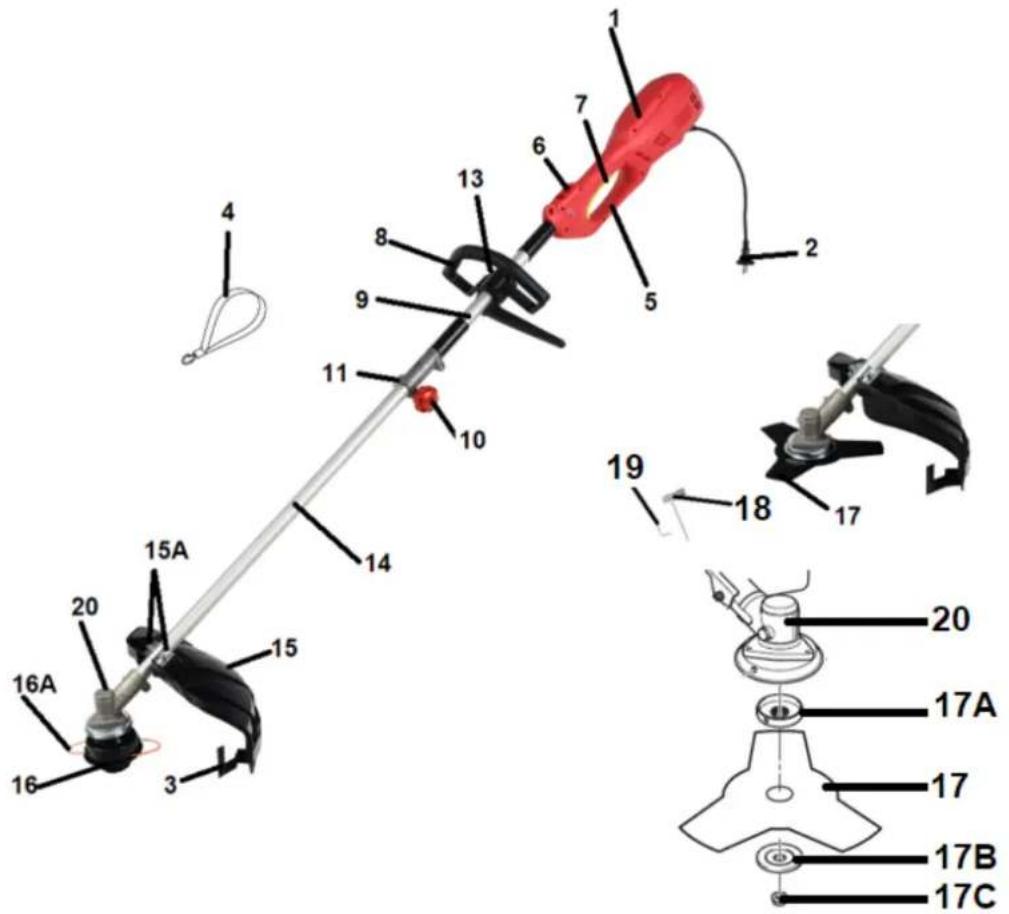

3.2 Elementy urządzenia (budowa urządzenia)

1. Obudowa silnika
2. Przewód z wtyczką
3. Nożyk odcinający żyłkę
4. Pas nośny

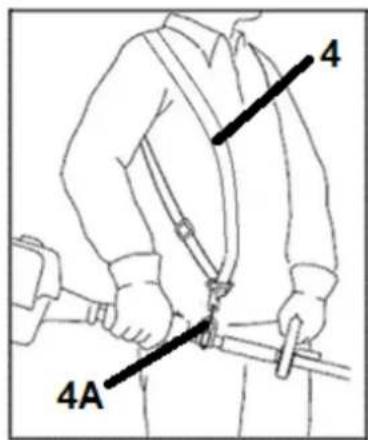

5. Uchwyt tylny

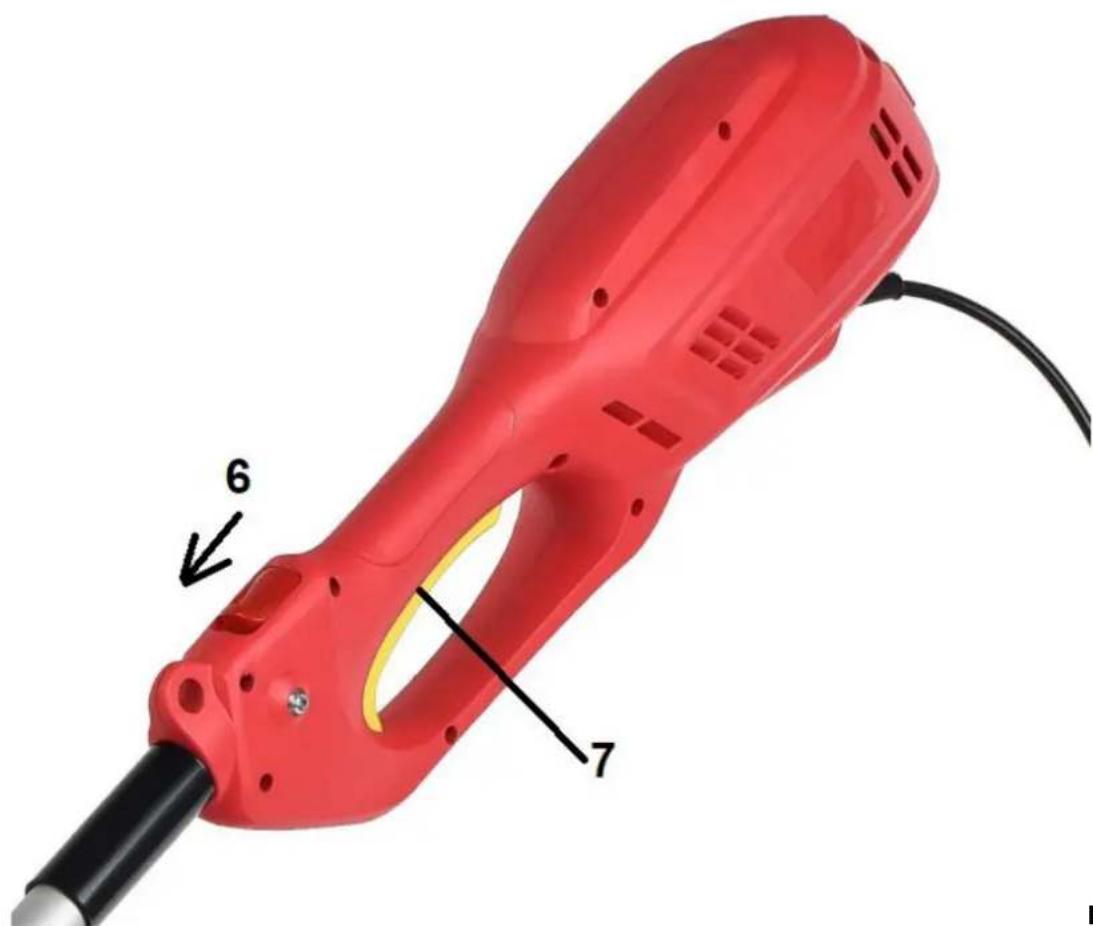

6. Blokada wyłącznika
7. Wyłącznik ON/OFF

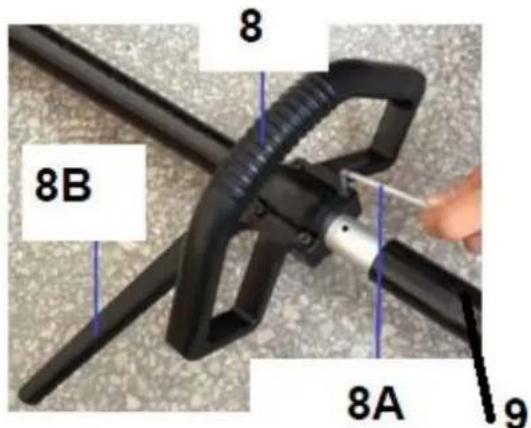

8. Uchwyt pomocniczy
9. Rura górna
10. Pokrętło od łączenia rury górnej z dolną
11. Zawleczka do łączenia rury górnej z dolną
12. Śruba napinająca z nakrętką zabezpieczającą do napinania łańcucha
13. Śruba od mocowania uchwytu pomocniczego
14. Rura dolna

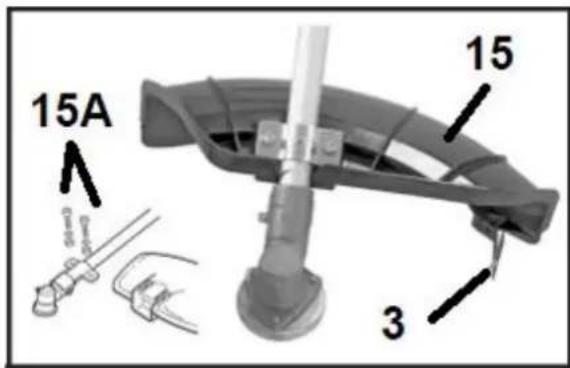

15. Ostona ochronna
    15A. Śruby do montażu osłony ochronnej

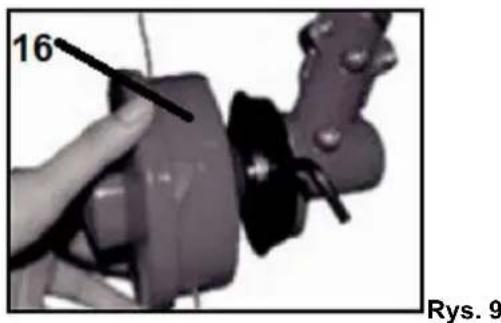

16. Głowica

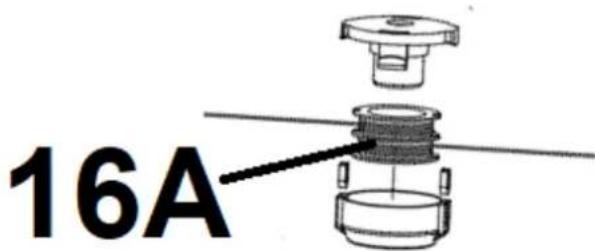

    16A. Żyłka

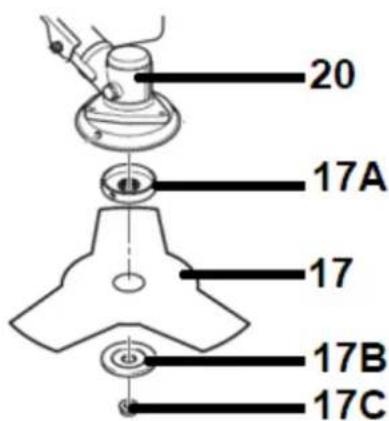

17. Tarcza tnąca

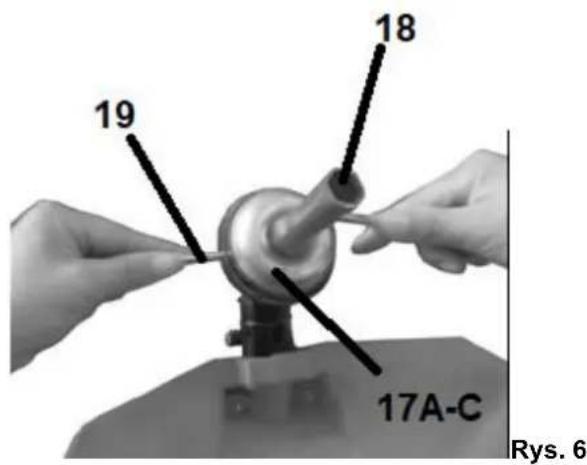

    17A. Kołnierz wewnętrzny
    17B. Kołnierz zewnętrzny
    17C. Nakrętka
18. Klucz nasadowy
19. Klucz imbusowy
20. Przekładnia kątowa
21. Listwa tnąca nożyc do żywopłotu
22. Przekładnia

23. Głowica obrotowa

24. Blokada regulacji kąta pracy

25. Dźwignia regulacji kąta pracy
26. Prowadnica
27. Łańcuch
28. Ośłona prowadnicy z łańcuchem
29. Zbiornik oleju do smarowania łańcucha
30. Korek od zbiornika oleju
31. Nakrętka od osłony zębatki napędowej
32. Osłona zębatki napędowej

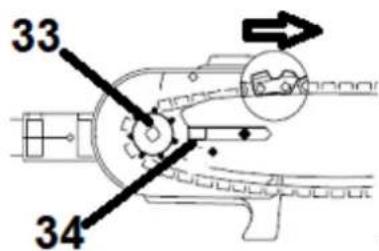

33. Zębatka napędowa
34. Śruba mocowania prowadnicy

Przed złożeniem urządzenia wielofunkcyjnego zapoznaj się z Rys.1 przedstawiającym elementy

urządzenia.

3.3 Dane techniczne

SK1400 - 4W1 (nr kat.: 12040193)	pilarka	nożyce	tarcza	żyłka
Napięcie znamionowa	230V / 50 Hz
Moc urządzenia	1400 W
Klasa zabezpieczenia	II ☐
Obroty bez obciążenia	10 000obr/min
Średnica cięcia	nd	nd	230 mm -3 zębowa, 1,4	400mm
Pojemność zbiornika na olej	150ml	nd
Rodzaj łańcucha	Alp-50-39S	nd
Rodzaj prowadnicy	AL10-39-507P
Prędkość łańcucha bez obciążenia	18,8 m/s
Długość prowadnicy / długość ciecia	254mm/245mm
Grubość żyłki tnącej	nd			2 mm
Długość żyłki	nd			5 m
Typ głowicy żyłkowej	nd			Półautomatyczna
Max średnica cięcia	nd	24mm	nd
Długość cięcia listwy nożyc do żywopłotu	nd	390 mm	nd
Waga urządzenia bazowego (bez końcówek funkcyjnych)	3 kg
Waga netto końcówek funkcyjnych	1,7 kg	2,2 kg	1,7 kg	1,7 kg
Gwarantowany poziom mocy akustycznej	107dB (A)
Zmierzony poziom mocy akustycznej:	102,7 dB(A) k=3 dB(A)
Zmierzony poziom ciśnienia akustycznego:	89,5 dB(A) k=3 dB(A)
Wibracje (uchwyt przedni):	7,749 k=1,5 m/s2
Wibracje (uchwyt pomocniczy):	6,715 k=1,5 m/s2

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być użyta do porównania urządzenia z innymi urządzeniami elektrycznymi oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne z podaną i różne podczas pracy urządzenia, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia. Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napisy ostrzegawcze są umieszczony na obudowie urządzenia.

4.1 Symbole dotyczące urządzenia:

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA! Zachowaj szczególną ostrożność!

OSTRZEŻENIE!

Niebezpieczeństwo porażenia prądem elektrycznym.

Przed czyszczeniem, konserwacją lub naprawą zawsze wyjmij wtyczkę ze źródła zasilania.

Wyjmij wtyczkę z gniazdka sieciowego jeśli przewód jest uszkodzony bądź przecięty.

OSTRZEŻENIE!

UWAGA!

Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia.

OSTRZEŻENIE!

Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości (co najmniej 15m).

Uważaj na ciała obce, które mogą być pochwycone i wyrzucone przez elementy tnące.

Istnieje ryzyko, że kamienie czy inne przedmioty mogą być wyrzucane przez kosę. Urządzenie jest wyposażone w rotujące części, które podczas pracy mogą wyrzucać różne przedmioty!

UWAGA!

Zakładaj odpowiednie środki ochrony osobistej.

Zakładaj odpowiednią odzież ochronną.

Zakładaj okulary ochronne – uważaj na ciała obce, które mogą być pochwycone i wyrzucone przez ostrza.

Zakładaj ochronniki słuchu – chron swój słuch.

Zakładaj kask – ryzyko uderzenia przez spadające ciała obce.

UWAGA!

Pracuj w odpowiednio grubych rękawicach ochronnych.

UWAGA!

Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą i wzmocnionymi czubkami.

OSTRZEŻENIE!

Ostry element tnący. Niebezpieczeństwo zranienia.

Trzymaj kończyny z dala od głowicy żyłkowej / tarczy tnącej podczas pracy.

Uważaj na obracającą się żylkę tnącą / tarczę tnącą. Żyłka / tarcza obraca się po wyłączeniu silnika.

Uwaga na spadające elementy

	UWAGA!Nie narażaj urządzenia na działanie wilgoci.Nie tnij mokrego materiału, ani nie pracuj w deszczu.
	Nie używaj pił tarczowych w urządzeniu!
	OSTRZEŻENIE!Niebezpieczeństwo porażenia prądem elektrycznym.Pracuj z dala od linii wysokiego napięcia (co najmniej 10m).
	Osoby postronne (szczególnie dzieci) i zwierzęta domowe powinny znajdować się w bezpiecznej odległości (co najmniej 15m).
	Gwarantowany poziom mocy akustycznej.
	Produkt odpowiada standardom bezpieczeństwa.
	Symbol przekreślonego kosza na śmieci umieszczany na sprzęcie, opakowaniu lub dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z innymi odpadami.Oznakowanie oznacza jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.Przekaż niepotrzebne urządzenie elektryczne, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.Nie wyrzucaj urządzeń razem ze śmieciami domowymi.Należy oddać zużyte urządzenie elektryczne w punkcie recyklingu.
	Druga klasa izolacji – oznacza, że produkt nie musi być uziemiony. Urządzenie jest podwójnie izolowane. Wszystkie części wewnętrzne są izolowane od źródeł zasilania elektrycznego.

4.2 Symbole w instrukcji obsługi

UWAGA! OSTRZEŻENIE - symbol niebezpieczeństwa z informacjami na temat ochrony osób i mienia.

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy. W celu

uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i

zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia przed jej montażem.

Urządzenie elektryczne w czasie pracy wytwarza pole elektromagnetyczne. Pole to może w określonych

warunkach wpływać na wszelkie implanty medyczne. Aby zmniejszyć niebezpieczeństwo poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implanty konsultację z lekarzem i producentem implantu przed rozpoczęciem obsługiwania urządzenia.

OSTRZEŻENIE

Zaznajom się z wszystkimi ostrzeżeniami, wskazówkami, ilustracjami i przepisami

dostarczonymi z tym urządzeniem. Nieprzestrzeganie poniższych wskazówek może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Przechowuj wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „urządzenie elektryczne” odnosi się do urządzenia zasilanego energią elektryczną z sieci (z przewodem zasilającym) i do urządzenia zasilanego akumulatorem (bez przewodu zasilającego).

1. Bezpieczeństwo miejsca pracy

a) Stanowisko pracy uttrzymuj w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie pracuj w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy urządzeniem elektrycznym wytwarzają się iskry, które mogą spowodować zapłon (z pyłu albo oparów).
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem elektrycznym.

2. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia elektrycznego musi pasować do gniazda. Nie modyfikuj wtyczki w jakikolwiek sposób. Nie używaj wtyków adapterowych w przypadku urządzeń elektrycznych z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Zabezpiecz urządzenie elektryczne przed deszczem i wilgocią. Przedostanie się wody do urządzenia elektrycznego podwyższa ryzyko porażenia prądem.
d) Nigdy nie używaj przewodu do innych czynności. Nigdy nie noś urządzenia elektrycznego, trzymając je za przewód; ani nie używaj przewodu do zawieszenia urządzenia; nie wyciągaj wtyczki

z gniazdka ciągnąc za przewód. Chroń przewód przed wysokimi temperaturami, trzymaj z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

e) W przypadku pracy urządzeniem elektrycznym pod gołym niebem, używaj przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
f) Jeżeli nie da się uniknąć zastosowania urządzenia elektrycznego w wilgotnym otoczeniu, użyj wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy zachowaj ostrożność, każdą czynność wykonuj uważnie i z rozwagą. Nie używaj urządzenia elektrycznego, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu urządzenia elektrycznego może stać się przyczyną poważnych urazów ciała.
b) Noś osobiste wyposażenie ochronne. Zawsze noś okulary ochronne. Noszenie osobistego wyposażenia ochronnego tj. maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania urządzenia elektrycznego) – zmniejsza ryzyko obrażeń ciała.
c) Unikaj niezamierzonego uruchomienia urządzenia elektrycznego. Przed podniesieniem lub przeniesieniem urządzenia elektrycznego, upewnij się, że urządzenia elektryczne jest wyłączone (wyłącznik w pozycji „OFF/ O”). Trzymanie palca na wyłączniku podczas przenoszenia urządzenia elektrycznego lub podłączenie do prądu włączonego urządzenia elektrycznego (wyłącznik w pozycji „ON/I”), może stać się przyczyną wypadków.
d) Przed włączeniem urządzenia elektrycznego, usuń narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia elektrycznego mogą doprowadzić do obrażeń ciała.
e) Unikaj nienaturalnych pozycji przy pracy. Dbaj o stabilną pozycję i zachowuj równowagę przez cały czas pracy. To umożliwia lepszą kontrolę urządzenia elektrycznego w nieprzewidzianych sytuacjach.
f) Noś odpowiednie ubranie. Nie noś luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice trzymaj z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
g) Nie pozwól, aby znajomość uzyskana dzięki częstemu korzystaniu z urządzenia elektrycznego pozwoliła Ci na ignorowanie zasad bezpieczeństwa urządzenia elektrycznego. Bezwzględne działanie może spowodować poważne obrażenia w ciągu jednej sekundy.

4. Prawidłowa obsługa i eksploatacja urządzeń elektrycznych

a) Nie przeciążaj urządzenia elektrycznego. Do pracy używaj urządzenia elektrycznego, które jest do tego przewidziane. Odpowiednio dobranym urządzeniem elektrycznym pracuje się w danym zakresie mocy lepiej i bezpieczniej.

b) Nie używaj urządzenia elektrycznego, którego włącznik/wyłącznik jest uszkodzony. Urządzenie elektryczne, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed regulacją urządzenia elektrycznego, wymianą osprzętu lub po zaprzestaniu pracy urządzeniem elektrycznym, wyjmij wtyczkę ze źródła prądu. Ten środek ostrożności zapobiega niezamierzonemu włączeniu urządzenia elektrycznego.
d) Przechowuj urządzenie elektryczne w miejscu niedostępnym dla dzieci. Nie udostępniaj urządzenia elektrycznego osobom, które go nie znają lub nie zaznajomiły się z niniejszymi przepisami. Urządzenia elektryczne używane przez niedoświadczone osoby są niebezpieczne.
e) Starannie konserwuj urządzenie elektryczne i jego akcesoria. Sprawdzaj czy ruchome części urządzenia elektrycznego prawidłowo funkcjonują i nie są zablokowane, czy części nie są połamane, poluzowane lub inaczej uszkodzone i czy prawidłowe działanie urządzenia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane urządzenia elektryczne.
f) Elementy tnące urządzenia elektrycznego muszą być zawsze ostre i czyste. Starannie pielęgnowane elementy tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.
g) Używaj urządzenia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie urządzeń elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.
h) Dbaj o to, by uchwyty i inne obszary służące do chwytania były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.

5. Serwis

Naprawę urządzenia elektrycznego zlecaj jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

4.4 Dodatkowe wskazówki bezpieczeństwa

1. Wskazówki bezpieczeństwa dotyczące pracy narzędziem tnącym

• Urządzenie nie jest przeznaczone do używania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach umysłowych, fizycznych lub osoby nie posiadające odpowiedniej wiedzy i/lub doświadczenia, chyba że będą pracować pod nadzorem odpowiedzialnej za ich bezpieczeństwo osoby lub otrzymają od niej wskazówki, jak powinno być używane urządzenie.
• Nie używaj urządzenia do innych celów niż zostało do tego przeznaczone.
• Noś rękawice robocze przy pracy elementu tnącego.
• Zakładaj środki ochrony osobistej – aby uniknąć uszkodzeń twarzy noś osłonę twarzy
• Zatrzymaj urządzenie, jeśli ktoś pojawi się w obrębie obszaru cięcia.
• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.
• Sprawdź teren cięcia przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę urządzenia lub zostać wyrzucone przez urządzenie z ruszających się elementów tnących.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli jest uszkodzone lub brak w nim elementów ochronnych (w zależności od wybranego elementu np.

osłona dłoni, osłona bezpieczeństwa), czy części urządzenia tnącego albo gdy wkręty są zużyte, uszkodzone lub niedokręcone.

- Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych. Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

- Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu, nie tnij mokrego materiału.

- Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.

- Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

- Włączaj i wyłączaj silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od elementów tnących.

- Urządzenie jest przeznaczone do pracy oburęcznej. Kciuk i palce muszą mocno obejmować uchwyty. Nigdy nie pracuj jedną ręką – niebezpieczeństwo utraty kontroli nad urządzeniem i odniesienia poważnych obrażeń

- Przy włączaniu urządzenia oraz przy pracującym silniku trzymaj element tnący z dala od wszelkich części ciała, a przede wszystkim od rąk i stóp. Istnieje niebezpieczeństwo obrażeń!

- Przenoś urządzenie wyłączniechodząc, nie biegaj z urządzeniem.

- Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

- Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.

- Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje - wysoka trawa może je łatwo ukryć.

- Pracuj, zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.

- Uważaj, by element tnący nie dotykał przy włączaniu urządzenia i podczas pracy: kamieni, żwiru, drutów przewodu sieciowego i innych przedmiotów.

- Nigdy nie próbuj zatrzymywać elementu tnącego ręką! Zawsze czekaj, aż elementy tnące zatrzymają się same.

- Nie chwytaj ani nie podnoś urządzenia za element tnący. Kontakt z elementem tnącym może spowodować obrażenia.

- Nie uruchamiaj urządzenia, gdy jest ono obrócone lub gdy nie znajduje się w pozycji roboczej.

- Silnik nagrzewa się podczas pracy i może spowodować poparzenia - nie dotykaj go.

- Po wyłączeniu urządzenia element tnący porusza się jeszcze przez kilka sekund. Ręce i nogi trzymaj z daleka od urządzenia.

- Wyłącz urządzenie każdorazowo podczas przekraczania innych powierzchni niż obszar pracy.

- Usuwaj resztki ściętego materiału tylko przy wyłączonym urządzeniu.

- Nie próbuj uwolnić zablokowanej/ zakleszczonego materiału, zanim nie wyłączysz urządzenia.

- Jeśli urządzenie zacznie wibrować w odmienny, nieprawidłowy sposób, zatrzymaj silnik i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.

- Zawsze wyłącz urządzenie i wyciągnij wtyczkę ze źródła zasilania:

- gdy oddalasz się od urządzenia elektrycznego;

- jeżeli urządzenie jest nieużywane;

- przed czyszczeniem;

- przed sprawdzaniem i przechowywaniem;

- przystępujesz do usuwania blokady z elementu tnącego;

- jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje. W takim przypadku sprawdź urządzenie pod kątem uszkodzeń lub ewentualnie napraw - oddaj do autoryzowanego serwisu.

- Narażenie na wibracje poprzez długotrwałe stosowanie narzędzi ręcznych może powodować uszkodzenie naczyń krwionośnych lub nerwów w palcach, dłoniach i stawach u osób szczególnie narażonych na wady układu krążenia lub opuchlizny. Dłuższa praca urządzenia może powodować zakłócenia w ukrwieniu rąk spowodowane wibracjami. Jeśli pojawią się symptomy takie jak odrętwienie, ból, osłabienie, przebarwienia lub zmiany skóry, brak czucia w palcach, dłoniach lub stawach należy przerwać pracę i skonsultować się z lekarzem. Użytkownicy, którzy regularnie używają narzędzi ręcznych z napędem mechanicznym muszą kontrolować stan zdrowia oraz stan stosowanych przez nich narzędzi. Czas pracy można wydłużyć używając odpowiednich rękawic lub robiąc regularne przerwy, aby uniknąć ryzyka „białych palców”.

- Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

2. Wskazówki bezpieczeństwa dotyczące pracy pilarką

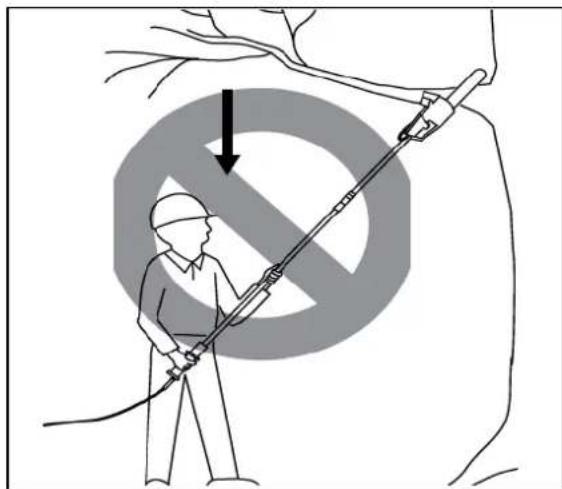

- Podczas pracy w formie pilarki – podczas cięcia konaru, który jest napięty, uważaj na siłę sprężynującą. Kiedy napięcie w włóknach drewna zostanie zwolnione, odciążony sprężynujący konar może uderzyć w operatora i / lub wyrzucić pilarkę w niekontrolowany sposób.

- Utrzymuj mocny uchwyt, trzymając kciuki i palce za rękojeść piły łańcuchowej, trzymając obie ręce na pilarce i ustaw swoje ciało i ramię tak, aby opierały się siłom odrzutu. Siły odrzutu mogą być kontrolowane przez operatora, jeśli zostaną podjęte odpowiednie środki ostrożności. Nie puszczaj piły łańcuchowej.

- Nie przeciążaj pilarki i nie przecinaj powyżej wysokości ramion. Pomaga to uniknąć niezamierzonego kontaktu końcówki i umożliwia lepszą kontrolę piły łańcuchowej w nieoczekiwanych sytuacjach.

- Odrzut może prowadzić do niebezpiecznej utraty kontroli nad piłą łańcuchową i spowodować poważne lub śmiertelne obrażenia operatora pilarki lub osoby postronnej. Zawsze bądź czujny, gdy odrzut i odbicie i szarpnięcie są poważnymi niebezpieczeństwami związanymi z piłą łańcuchową i główną przyczyną większości wypadków.

- Poniżej opisane sytuacje mogą spowodować utratę kontroli nad pilarką, a w konsekwencji ciężkie zranienia użytkownika. Są wynikiem niewłaściwej pracy z urządzeniem – niepewnego uchwytu pilarki, pracy na niepewnym podłożu, cięcia powyżej wysokości ramion, tępym i żle naprężonym lub niezalecanym przez producenta łańcuchem oraz nieoryginalną prowadnicą.

- Podczas pracy z pilarką mogą nastąpić następujące sytuacje:

- Szarpnięcie urządzenia do przodu – powstaje, jeżeli tniesz po dolnej stronie prowadnicy. Aby zapobiec temu zjawisku pewnie trzymaj urządzenie w obu rękach

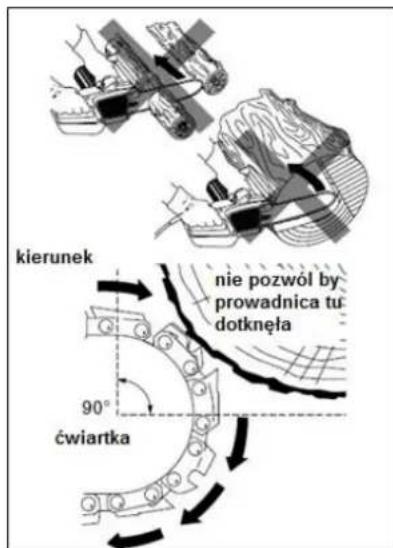

Odrzut (czyli nagły ruch prowadnicy skierowany do tyłu w kierunku użytkownika) - powstaje jeżeli piłujesz piłą łańcuchową po górnej części prowadnicy. Pilarka posiada prowadnicę i łańcuch, które zmniejszają ryzyko wystąpienia odrzutu, ale go nie eliminują. Aby mu zapobiec zachowaj stabilną pozycję ciała, pewnie trzymaj urządzenie w obu rękach (palce i kciuk muszą obejmować uchwyty) nie piłuj kilku gałęzi na raz i prowadnicę prowadź wyłącznie w płaszczyźnie szczeliny po przejściu piły, a więc unikając zakantowania lub skręcania w szczelinie.

Unikaj odrzutów, odrzut może spowodować poważne kalectwo lub śmierć.

Odbicie – powstaje wskutek zetknięcia się końcówki prowadnicy z jakimś przedmiotem lub gdy drewno spowoduje zacięcie się piły łańcuchowej w trakcie cięcia. Aby temu zapobiec zawsze pewnie trzymaj pilarkę w obu dłoniach, unikaj piłowania końcówką prowadnicy lub piłowania powyżej wysokości barków.

Sytuacji takich należy unikać i m.in. dlatego nie należy kosić przy słabej widoczności, ani zbyt nisko kosić w wysokiej trawie gdy nie widzi się podłoża.

1. Przed rozpoczęciem pracy oczyść teren koszenia z kamieni, drutów, gałęzi itp.

2. Podczas pracy urządzenie należy trzymać tylko za uchwyty kierownicy.

3. Podczas pracy z urządzeniem śledź wzrokiem pas koszenia. Jeśli zmieniasz miejsce koszenia wyłącz silnik.

4. Uważaj na stopy podczas pracy! Nie podność urządzenia ponad własny bark.

5. Unikaj pracy w rogach, przy ostrych krawędziach itp. Unikaj podskakiwania i zaczepiania się elementu tnącego.

W momencie wystąpienia jednego z powyższych zagrożeń nigdy nie puszczaj pilarki. Stój stabilnie w rozkroku, ciało i ramiona ustaw w takiej pozycji, aby zamortyzować tę dodatkową siłę i natychmiast wyłącz urządzenie.

Stosuj się do instrukcji producenta dotyczących ostrzenia i konserwacji pilarki

3. Bezpieczeństwo elektryczne

- Zwróć uwagę na to, aby napięcie sieciowe było zgodne z danymi znajdującymi się na tabliczce znamionowej.

- W miarę możliwości urządzenie podłączaj jedynie do gniazda sieciowego z wyłącznikiem ochronnym prądowym (wyłącznikiem FI) o prądzie wyzwalającym nie przekraczającym 30mA.

- Wtyczka urządzenia elektrycznego powinna pasować do gniazda. Nie można jej w żaden sposób modyfikować.

- Stosuj tylko i wyłącznie dopuszczone przewody sieciowe, przeznaczone do stosowania na zewnątrz, których długość wynosi maksymalnie 50 m. Przekrój poprzeczny żyły przewodu sieciowego musi wynosić przynajmniej 1,5 mm². Przed użyciem zawsze całkowicie rozwiń bęben kablowy oraz sprawdź przewód pod względem uszkodzeń.

- Prowadź przewód sieciowy w taki sposób, aby podczas cięcia nie został pochwycony przez gałęzie i podobne przedmioty, ani przypadkowo przecięty.

- Jeżeli przewód sieciowy jest uszkodzony, nie dotykaj go. Natychmiast wyłącz urządzenie i wyciągnij wtyczkę sieciową z gniazdka wtykowego. Nie podłączaj go ponownie. Uszkodzony przewód musi zostać wymieniony przed ponownym podjęciem pracy przez wykwalifikowaną osobę lub serwis (www.krysiak.pl).

4. Bezpieczna konserwacja, przechowywanie i transport

- Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez dealera.

- Pracując przy elemencie tnącym, zakładaj zawsze rękawice ochronne.

- Nie transportuj urządzenia w czasie, gdy silnik pracuje. Przenoś urządzenie elektryczne tylko za uchwyt i przy nieruchomoym elemencie tnącym. Założ osłonę elementu tnącego (o ile występuje-np. osłona prowadnicy, osłona listwy nożowej, osłona nożyka tnącego). Staranne obchodzenie się z urządzeniem zmniejsza niebezpieczeństwo zranienia przez element tnący.

- Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste, co umożliwia łatwiejsze i bezpieczniejsze wykonywanie pracy. Uważaj, by otwory wentylacyjne na obudowie silnika nie były zatkane. Przestrzegaj

instrukcji konserwacyjnych.

• Zużyte elementy tnące regularnie sprawdzaj i oddawaj do ostrzenia. Tępe elementy tnące powodują przeciążenie maszyny. Wywołane w ten sposób szkody nie podlegają gwarancji.
• Regularnie sprawdzaj osłonę ochronną pod kątem zużycia i deformacji. Ze względów bezpieczeństwa zużyte i uszkodzone części bezzwłocznie wymieniaj. Zachowaj szczególną ostrożność przy obsłudze elementu tnącego.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które przeczytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed wykonaniem jakichkolwiek czynności montażowych i regulacyjnych wyciągnij wtyczkę ze źródła prądu. Włóż wtyczkę i włącz urządzenie dopiero gdy urządzenie jest prawidłowo zmontowane, kompletne i nie jest uszkodzone.

5.1 Montaż rury urządzenia

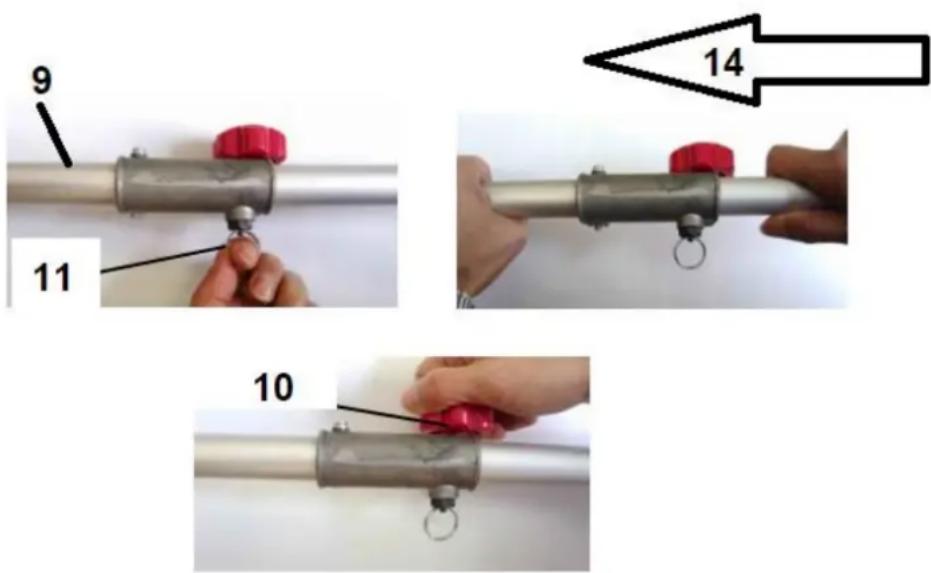

1. Wyciągnij zawleczkę (Rys. 2, poz. 11).
2. Umieść zawleczkę.

3. Dokręć pokrętło łączeniowe (Rys. 2, poz. 10)

4. Umieść przystawkę (Rys. 2, poz. 14) w górnej rurze (Rys. 2, poz. 9) od jednostki zasilającej tak by element zatrzaskowy pasował do otworu.

Rys. 2

5.2 Montaż uchwytu pomocniczego

OSTRZEŻENIE: Aby kontrolować bezpieczeństwo narzędzia, przedni uchwyt musi być przymocowany i używany.

Aby przymocować uchwyt do urządzenia

1. Umieść uchwyt pomocniczy (Rys. 3, poz. 8) z uchwytem bocznym (Rys. 3, poz. 8B) na elemencie montażowym znajdującym się na górnej rurze (Rys. 3, poz. 9). Zwróć uwagę na prawidłowe rozmieszczenie.

Rys. 3

1. Wlóż 4 śruby (Rys. 1, poz. 13) do otworów i wkręć je kluczem imbusowym (Rys. 3, poz. 8A), aż poczujesz opór.

5.3 Montaż i regulacja pasa nośnego

OSTRZEŻENIE: Zachowaj szczególną ostrożność, aby urządzenie było zawsze pod kontrolą. Nie pozwalaj, aby urządzenie było skierowane na Ciebie lub osobę znajdująca się w pobliżu. Utrata kontroli może spowodować poważne obrażenia operatora i innych osób.

UWAGA: Przed uruchomieniem silnika zdejmij pas na ramię z urządzenia. Istnieje niebezpieczeństwo wypadku.

Ostrzeżenie! Nigdy nie zakładaj pasa nośnego po przekątnej na ramiona i klatkę piersiową, ale tylko na jedno ramię, aby móc szybko wyjąć maszynę z ciała w razie niebezpieczeństwa.

1. W celu zamontowania pasa na ramię na urządzeniu, ściśnij zaczep od pasa nośnego za pomocą kciuka i palca zapnij na otworze zaczepu.
2. Załóż pas nośny (Rys. 4, poz. 4) na ramię.
3. Wyreguluj długość pasa tak, aby hak sprężynowy (Rys. 4, poz. 4A) był poniżej prawego biodra.

Dopasuj długość paska na ramię tak, aby głowica żyłkowa/ tarcza była równoległa do podłoża, gdy urządzenie wisi na pasku. Aby znaleźć właściwą równowagę, wykonuj kilka ruchów, jakbyś przycinał trawę.

Długość pasa wyreguluj tak aby karabińczyk/ zaczep znajdował się na wysokości bioder.

Zawieś pas nośny na prawym ramieniu. Urządzenie ustaw z prawej strony ciała.

Nigdy nie zakładaj pasa nośnego na skos przez ramię i klatkę piersiową. Umieszczaj pas nośny na ramieniu. Takie ułożenie maszyny umożliwia szybkie zdjęcie maszyny w razie wystąpienia niebezpiecznej sytuacji.

Przed zluzowaniem pasa nośnego zawsze wyłącz urządzenie. Istnieje niebezpieczeństwo wypadku.

TAK

5.4 Montaż osłony bezpieczeństwa

OSTRZEŻENIE: Jeśli osłona jest uszkodzona, nie używaj przycinarki, dopóki nie zostanie wymieniona.

UWAGA: Zainstaluj osłone przed użyciem urządzenia.

1. Aby zamontować osłonę (Rys. 5, poz. 15) użyj 2 wkrętów (Rys. 5, poz. 15A), 2 podkładek i 2 nakrętek. Uważaj na nożyk odcinający żyłkę (Rys. 5, poz. 3).

Rys. 5

5.5 Montaż tarczy tnącej

1. Odkręć od wału nakrętkę i kołnierze (Rys. 6, poz. 17A-C) jak na Rys. 6 używając załączonego klucza imbusowego (Rys. 6, poz. 19) i klucza nasadowego (Rys. 6, poz. 18).

1. Na wał nałoż odpowiednio kołnierz wewnętrzny (Rys. 7, poz. 17A), tarczę tnącą (Rys. 7, poz. 17), kołnierz zewnętrzny (Rys. 7, poz. 17B). Następnie przymocuj za pomocą nakrętki (Rys. 7, poz. 17C).

Rys. 7

Uwaga: Kołnierz 17A ma wypust o średnicy otworu w tarczy. Nakrętkę dokręcaj w lewo.

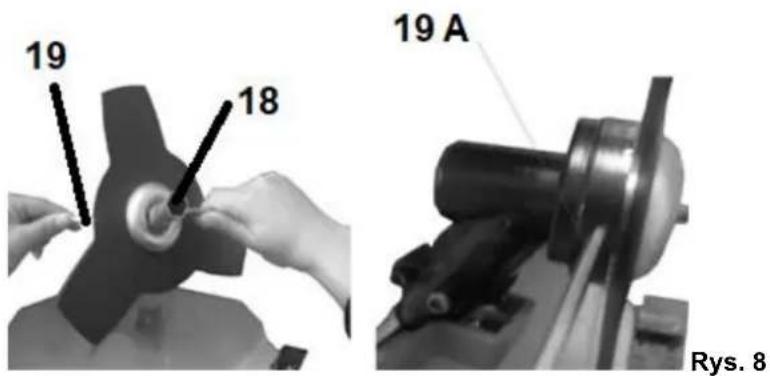

1. Włóż klucz imbusowy (Rys. 8, poz. 19) do otworu (Rys. 8, poz. 19A) od dolnego kołnierza mocującego aby przekładnia nie mogła się obracać podczas dokręcania kluczem nasadowym (Rys. 8, poz. 18).

1. Aby poluzować kluczem nasadowym nakrętkę, przekręcaj ją w prawo przy umieszczonym odpowiednio kluczu imbusowym.

Ostrzeżenie!

Upewnij się, że wszystkie elementy są poprawnie zainstalowane i skonfigurowane, a wszystkie śruby są dokręcone.

5.6 Montaż głowicy tnącej

1. Włóż klucz imbusowy (Rys. 9, poz. 19) do otworu (Rys. 9, poz. 19A) od dolnego kołnierza mocującego aby przekładnia nie mogła się obracać podczas odkręcania nakrętki kluczem nasadowym (Rys. 9, poz. 18) zgodnie z ruchem wskazówek zegara.

2. Zdemontuj nakrętkę, kołnierz górny, tarczę tnacą. Odłóż (są jedynie potrzebne do mocowania tarczy tnacej)

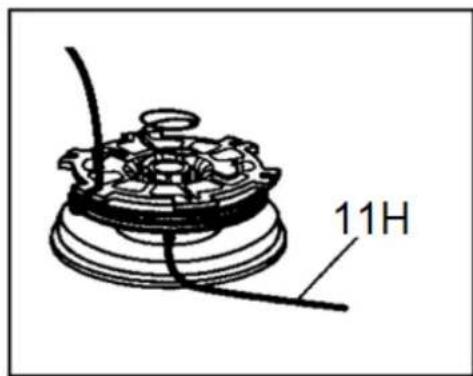

3. Nakręć głowicę z żyłką (Rys. 9, poz. 16) na wał ręcznie kręcząc w lewo (odwrotnie do ruchu wskazówek zegara).

1. Upewnij się, że głowica/ szpula (Rys. 10, poz. 16) jest dobrze umieszczona w obudowie, czy sprężyna (Rys. 10, poz. 16B) znajduje się pod szpulą, a końca żyłki (Rys. 10, poz. 16A) przechodzą przez dwa otwory.

CZY

Rys. 10

1. Przed rozpoczęciem pracy zdejmij plastikową osłonę (Rys. 11, poz. D) z ostrza przed użyciem.

Rys. 11

5.7 Montaż nożyc do żywopłotu

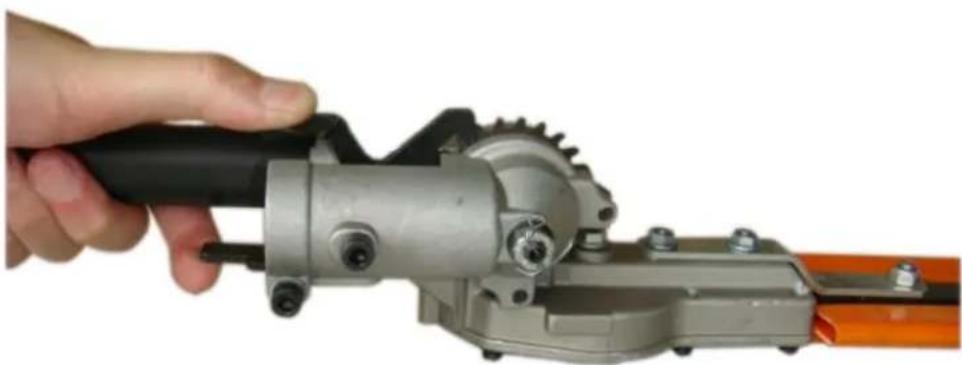

1. Aby zamontować nożyce do żywopłotu połącz górną rurę urządzenia (Rys. 1, poz. 9) z dolną rurą (Rys. 1, poz. 14) i zabezpiecz je za pomocą zawleczki (Rys. 1, poz. 11) i pokrętła (Rys. 1, poz. 10)
2. Chwytając dolną rurę (Rys. 12, poz. 14) lewą ręką, obróć dźwignię regulacyjną (Rys. 12, poz. 25) trzymając jednocześnie kciukiem prawej dłoni blokadę regulacji kąta pracy (Rys. 12, poz. 24) a palcem wskazującymi i prawą dłonią dźwignię regulacji kąta pracy (Rys. 12, poz. 25). Po dokonaniu regulacji zwolnij blokadę.

5.8 Montaż pilarki / podkrzesywarki łańcuchowej

1. Na korpusie pilarki odkręć nakrętkę zabezpieczającą (Rys. 14, poz. 31), zdejmij osłonę zębatki napędowej (Rys. 13, poz. 32).

Rys. 13

1. Poluzuj śrubę napinającą (Rys. 14, poz. 12) zgodnie z ruchem wskazówek zegara, aż śruba mocowania prowadnicy znajdzie się po lewej stronie (poz. A) jak na Rys. 14.

Rys. 14

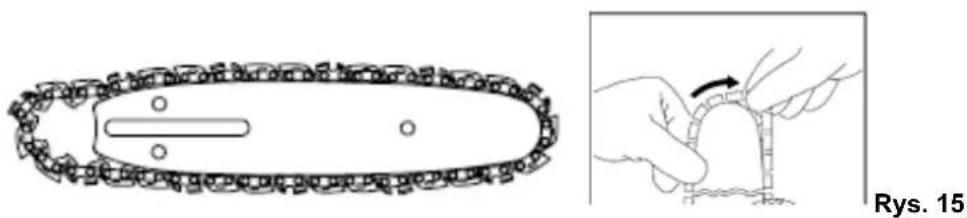

1. Prowadnica i łańcuch tnący są dostarczane osobno. By je zmontować weż do ręki łańcuch. Sprawdź czy trzymasz go właściwą stronę – to znaczy czy kierunek ogniw łańcucha jest prawidłowy. Porównaj go z oznaczeniami na obudowie pilarki pod osłoną zębatki napędowej (strzałki oraz rysunek). Chwyć prowadnicę (Rys. 1, poz. 26), przytrzymaj w pozycji pionowej i nałoż łańcuch (Rys. 1, poz. 27) zaczynając od górnego czubka prowadnicy jak na Rys. 15.

1. Nałoż prowadnicę z łańcuchem na pilarkę - nałoż prowadnicę z łańcuchem na śrubę mocowania prowadnicy (Rys. 16, poz. 34).

Rys. 16

1. Nałoż łańcuch na zębatkę napędową (Rys. 16, poz. 33) i jeszcze raz upewnij się, że jest prawidłowo założony (kierunek strzałki na Rys. 16) i jest w rowku od prowadnicy.
2. Nałoż ośłone zębatki napędowej (Rys. 13, poz. 32) i dokręć delikatnie nakrętkę zabezpieczającą (Rys. 13, poz. 31) zgodnie z ruchem wskazówek zegara.
3. Napnij łańcuch tnący śrubą napinacza (zgodnie z poniższą instrukcją „Napinanie łańcucha tnącego” pkt 5.8.1).
4. Potem dokreć nakrętke zabezpieczająca (Rys. 13, poz. 31).

5.8.1 Napinanie łańcucha tnącego

Nieprawidłowo napięty łańcuch może się zerwać lub odskoczyć - niebezpieczeństwo doznania obrażeń.

Sprawdzaj napięcie łańcucha przed każdym uruchomieniem i po każdej 1 godzinie cięcia.

Podczas pracy łańcuch może się rozciągać i istnieje ryzyko spadnięcia łańcucha z prowadnicy. Dlatego

zatrzymuj pilarkę co jakiś czas, sprawdzaj napięcie łańcucha i ewentualnie wyreguluj je.

Jeśli napinasz gorący łańcuch – poluzuj go po zakończeniu pracy; w przeciwnym wypadku skurczenie

łańcucha, które nastąpi po jego wystygnięciu, może spowodować zerwanie.

Dobrze napięty łańcuch zapewnia wysoką wydajność cięcia i dłuższą żywotność eksploatacyjną pilarki. Łańcuch jest prawidłowo napięty, jeśli nie zquisa z dolnej części prowadnicy i daje się całkowicie przeciągnąć dookoła dłonią w rękawicy. Nie powinien być zbyt mocno napięty – powinna być możliwość podniesienia łańcucha na środku prowadnicy na ok. 5mm.

Upewnij się, że łańcuch jest prawidłowo założony i ogniwa są w rowkach prowadnicy.

Przytrzymaj czubek prowadnicy do góry.

Używając śrubokręta przekręcaj śrubę napinającą (Rys. 18. Poz. 12) w prawo (zgodnie z kierunkiem wskazówek zegara) aż łańcuch będzie prawidłowo napięty (nie będzie zwiśał). Aby poluzować łańcuch obracaj śrubę napinającą w lewo. Sprawdź napięcie łańcucha.

Pamiętaj aby po napięciu łańcucha dokręcić nakrętkę zabezpieczającą.

Nowa pilarka wymaga docierania przez ok. 2-3 minuty. Bardzo ważne jest tutaj też smarowanie łańcucha.

Po dotarciu sprawdź napięcie łańcucha i wyreguluj jeśli zajdzie potrzeba.

Nowy łańcuch musi być napinany częściej niż starszy.

5.9.2 Sprawdzanie poziomu oleju i funkcji automatycznego smarowania

Pilarka jest dostarczana bez oleju lub z niewielką ilością oleju w zbiorniku.

Zawsze upewnij się, że pilarka jest wyłączona, a przewód sieciowy odłączony, zanim zaczniesz przeprowadzać czynności regulacyjne czy konserwacyjne.

Aby uzupełnić poziom oleju:

1. Odkreć korek (Rys. 1, poz. 30) zbiornika oleju (Rys. 1, poz. 29).
2. Nalej oleju łańcuchowego do zbiornika - olej o gęstości SAE 30.
3. Sprawdzaj często poziom oleju. Nie pozwól aby zbiornik był pusty.
4. Załóż i dokręć mocno korek oleju.
5. Wytrzyj nadmiar oleju i pozostawione ślady oleju.

Przed rozpoczęciem pracy sprawdź poziom oleju i smarowanie.

Włącz pilarkę i przytrzymaj ją nad podłożem o jasnej barwie. Prowadnica pilarki nie może przy tym dotykać podłoża. Jeżeli na podłożu pokaże się ślad oleju (smuga), oznacza to, że pilarka pracuje prawidłowo. Przy zimnej pogodzie olej może stawać się gęsty. Jeżeli na podłożu nie pokazał się ślad oleju, sprawdź odpowiedni dobór oleju do warunków atmosferycznych. Jeśli olej został prawidłowo dobrany a ślad się nie pojawia -skontaktuj się z autoryzowanym serwisem naprawczym.

To normalne, że olej może przesiąkać, gdy pilarka nie jest użytkowana przez jakiś czas. Dlatego najlepiej

po każdym użyciu opróżnij zbiornik oleju.

Uważaj na kontakt skóry z olejem. Istnieją dowody na to że olej jest rakotwórczy przy kontakcie ze skórą.

Nigdy nie napełniaj zbiornika oleju ani nie reguluj olejarki przy pracującym silniku.

Wzrost natężenia przepływu oleju w barach przyspieszy zużycie oleju, co wymaga częstszych kontroli zbiornika oleju. Aby zapewnić wystarczające smarowanie, może być konieczne częstsze sprawdzanie poziomu oleju. Prowadnica i łańcuch są smarowane automatycznie przez pompę, która działa zawsze, gdy łańcuch się obraca. Pompa jest ustawiona fabrycznie na minimalne natężenie przepływu, ale można ją regulować na miejscu. Chwilowy wzrost przepływu oleju jest często pożądany podczas cięcia takich elementów, jak drewno liściaste lub drewno z dużą ilością podziałów.

Wyreguluj pompę w następujący sposób:

1. Zatrzymaj silnik i upewnij się, że wyłącznik znajduje się w pozycji „O”.
2. Ustawić urządzenie na boku zbiornikiem oleju do góry.

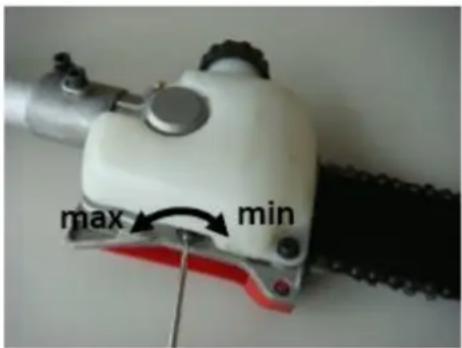

3. Za pomocą śrubokręta przekręć śrubę regulującą natężenie przepływu oleju i obróć w żądanym kierunku

Rys. 20

6. Praca z urządzeniem

UWAGA! Elementy tnące urządzenia mogą doprowadzić do poważnych obrażeń i amputacji kończyn.

UWAGA! Bądź ostrożny gdy obsługujesz urządzenie przy zdjętej osłonie elementu tnącego.

Sprawdź urządzenie i jego przewód zasilający czy są w dobrym stanie.

6.1 Uruchomienie urządzenia

1. Zdejmij osłony ochronne z elementu tnącego (osłona listwy tnącej, osłona prowadnicy, osłona nożyka odcinającego).
2. Trzymaj urządzenie obiema rękami. Jedna ręka trzyma dodatkowy uchwyt, a druga ręka trzyma tylny uchwyt.
3. Przesuń do przodu przycisk bezpieczeństwa (Rys. 21, poz. 6) i przyciśnij wyłącznik OFF / ON (Rys. 21, poz.7).

Rys. 21

1. Założ pas nośny na prawe ramię.
2. W celu wyłączenia silnika zwolnij wyłącznik OFF / ON, aby zatrzymać urządzenie.
3. Po zwolnieniu wyłącznika OFF / ON, przycisk bezpieczeństwa automatycznie przesunie się do pozycji zablokowanej.

Produkt jest wyposażony w sprzęgło odśrodkowe, dzięki czemu narzędzie tnące zaczyna się obracać, gdy tylko silnik zostanie uruchomiony, ustawiając dźwignię gazu w pozycji startowej. Podczas uruchamiania silnika umieść produkt na ziemi na płaskiej, wolnej powierzchni i przytrzymaj go mocno w miejscu, aby upewnić się, że ani część tnąca, ani dźwignia gazu nie zetkną się z żadną przeszkodą podczas uruchamiania silnika.

Upewnij się, że osprzęt tnący przestaje się obracać, gdy silnik pracuje na biegu jałowym, jeśli pracuje na biegu jałowym, zleć naprawę sprzedawcy lub autoryzowanemu technikowi.

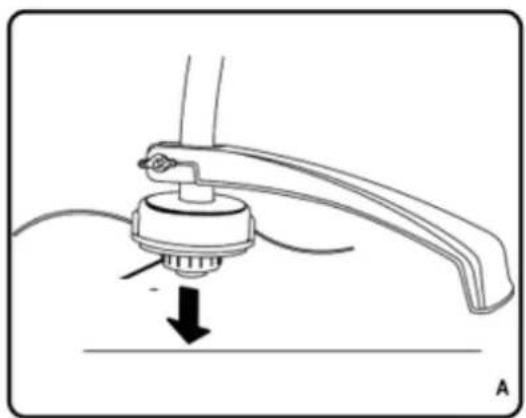

6.2 Używanie kosy

OSTROŻNIE: Aby uniknąć obrażeń, nie noś urządzenia z palcem na wyłączniku. Unikaj niezamierzonego uruchomienia.

Przed rozpoczęciem pracy z urządzeniem elektrycznym zapoznaj się dokładnie z wszystkimi jego elementami. Przećwicz sposób pracy z urządzeniem i poproś doświadczonego użytkownika lub specjalistę o wyjaśnienie funkcji i sposobu działania urządzenia oraz technik pracy. Upewnij się, że w razie naglej potrzeby możesz natychmiast wyłączyć urządzenie. Nieprawidłowe użytkowanie urządzenia może prowadzić do ciężkich

zranień.

OSTRZEŻENIE: Zawsze ściśle przestrzegaj wskazówek bezpieczeństwa podczas obsługi urządzenia.

Zawsze noś ochronę oczu. Nigdy nie pochylaj się nad głowicą żyłkową/ tarczą tnącą. Kamienie lub odłamki mogą odbijać się lub dostać do oczu, powodując ślepotę lub inne poważne obrażenia. Podczas pracy stój tak, jak wskazano i sprawdź następujące elementy:

- Noś okulary ochronne i obciste ubranie.

- Trzymaj tylny uchwyt urządzenia prawa ręka, a uchwyt dodatkowy lewa ręka.

- Przed uruchomieniem silnika wyreguluj pas nośny.

- Nie uruchamiaj urządzenia z założonym na ramie pasem nośnym.

- Trzymaj urządzenie poniżej paska.

- Nie koś wilgotnej lub mokrej trawy.

- Nie przeciażaj silnika.

- Przycinaj od prawej do lewej, aby się upewnić, że ścinki zostaną odrzucone. Nie pochylając się, utrzymuj żyłkę blisko i równolegle do ziemi i nie zapłącz się w ciętym materiale.

- Jeśli głowica żyłkowa / tarcza tnąca uderzy mocno w inny obiekt, natychmiast zatrzymaj silnik, poczekaj, aż głowica / tarcza przestanie się obracać i sprawdź kosę pod kątem ewentualnych szkód. Nie używaj dalej urządzenia jeśli jakieś jego elementy zostały uszkodzone.

- Jeśli trawa bądź pnącza zapłączą się wokół głowicy żyłkowej / tarczy tnącej, zatrzymaj silnik, poczekaj, aż głowica / tarcza przestanie się obracać i usuń trawę oraz pnącza np. za pomocą śrubokręta albo podobnego narzędzia.

- Gdy zużyjesz wysuniętą żyłkę, spróbuj wysunąć dalszą jej część. Ta kosa jest wyposażona w mechanizm, który podaje żyłkę, gdy lekko uderzysz głowicą w podłoże. Mechanizm ten działa tylko podczas pracy silnika i gdy głowica się obraca. Gdy żyłka wysunie się, nożyk obcinający żyłkę obetnie ją automatycznie do prawidłowej długości (Rys. 22, opcja A).

Uwaga: aby zapobiec plątaniu się żyłki, dotknij głowicą podłoże tylko raz, aby ją wydłużyć. Jeśli wymagana jest dodatkowa żyłka, odczekaj kilka sekund przed ponownym dotknięciem podłoża.

Utrzymuj długość żyłki na poziomie średnicy cięcia.

- Jeśli żyłka się zerwie wewnątrz głowicy, wysuwanie żyłki przez uderzenie podłoża nie zadziała. Jeśli tak się stanie musisz wymienić żyłkę w głowicy. Patrz rozdział „Konserwacja”.

Głowica żyłkowa obraca się jeszcze przez kilka sekund po wyłączeniu silnika. Nie odkładaj kosy dopóki

głowica nie przestanie się obracać.

Jeśli żyłka zużyje się do mniej niż zalecana długość, możesz nie być w stanie jej wydłużyć, uderzając o podłoże. Wykonaj poniższe czynności, aby ręcznie wysunąć żyłkę (Rys. 22, opcja B).

1. Zwolnij spust i pozwól przycinarce na swobodne zatrzymanie się.
2. Odłącz od zasilania.
3. Mocno pociągnij żyłkę, jednocześnie naciskając głowicę.

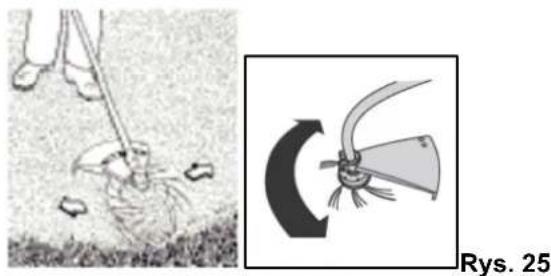

6.2.1 Wykaszanie – za pomocą głowicy żyłkowej

1. Głowica żyłkowa wymaga większej mocy do pracy niż tarcza tnąca.
2. Na małych obszarach trawiastych trzymaj urządzenie pod kątem ok. 30 stopni i obracaj je dookoła siebie równomiernie półkolistymi ruchami.
3. Najlepszy wynik uzyskasz przy wysokości trawy najwyżej 15 cm. Jeżeli trawa jest wyższa korzystne jest jej kilkakrotne skoszenie.
4. Wykaszaj półkolistymi ruchami przesuwając dolną, tnąca część kosy na prawo i lewo. Nie przechylaj wtedy głowicy tnącej. Sprawdź obszar wykaszania by ustalić prawidłową wysokość cięcia. Utrzymuj głowicę tnącą na tej samej wysokości, by uzyskać równą wysokość cięcia.

1. By wykaszać niżej, ustaw trymer w prostej pozycji z lekkim przechyleniem, tak by spód głowicy żyłkowej był nad poziomem podłoża, a żyłka dotykała trawy na żądanej wysokości. Zawsze przycinaj poruszając urządzeniem od siebie. Nie ciągnij kosy do siebie!

6.2.2 Wykaszanie wokół ogrodzeń, ścian itp.

Do ogrodzeń, ścian czy innych przeszkód podchodź powoli. Pozwoli Ci to przycinać, blisko ale bez zbyt dużego zużycia żyłki. Jeśli żyłka uderzy w skałę, kamień, ogrodzenie itp. może się zerwać lub wystrzępić. Używaj krawędzi osłony, aby utrzymywać urządzenie w prawidłowej odległości.

6.2.3 Wykaszanie wokół drzew

Powoli podchodź w okolice drzewa, zachowując dystans tak, by żyłka nie dotknęła kory drzewa. Poruszaj się wokół drzewa wykaszając od lewa do prawa. Trawę i chwasty obcinaj wtedy końcówką żyłki, a głowicę trzymaj lekko przechyloną do przodu.

6.2.4 Obcinanie krawędzi trawnika

Krawędziowanie odnosi się do usuwania wszystkich pozostałości wegetatywnych leżących na ziemi. Przechyl głowicę ok. 30 stopni w prawo. Dla lepszej kontroli możesz przesunąć sobie uchwyt dodatkowy. Nie próbuj oczyszczać kosą terenu ze śmieci!

6.2.5 Wykaszanie – za pomocą tarczy tnącej

1. Podczas pracy zawsze noś pas do noszenia (szelki) i odpowiednią odzież ochronną.
2. Tarcza tnąca musi być prawidłowo zamocowana. Uszkodzona lub stępiona tarcza zawsze musi być wymieniona na nową. Niebezpieczeństwo zranienia.
3. Używaj tarczy tnącej tylko do koszenia roślin na wolnych, równych powierzchniach.
4. Tarcza tnąca najlepiej ścina gałęzie i krzaczki jeśli używamy 1/3 jej powierzchni od krawędzi. Używając 2/3 powierzchni tarczy ścinamy trawę i chwasty.
5. Nie używaj urządzenia do przycinania dziko rosnących roślin, zarośli czy poszycia leśnego.
6. Starannie przejrzyj powierzchnię przeznaczoną do przycięcia i usuń wszelkie obce przedmioty. Unikaj uderzania tarczą w kamienie, metal i inne przeszkody. Może to uszkodzić tarczę i spowodować odrzut urządzenia. Może to prowadzić do utraty kontroli nad maszyną i ryzyka obrażeń operatora i przechodniów.
7. Podczas pracy zawsze trzymaj tarczę nad ziemią i powoli przesuwaj urządzenie w tę i z powrotem, równomiernym łukiem. Zawsze koś półkolistymi posuwistymi ruchami z prawa do lewa.
8. Nie trzymaj tarczy tnącej w pozycji ukośnej.
9. Regularnie kontroluj nóż metalowy po kątem uszkodzeń, uszkodzony wymieniaj na nowy.

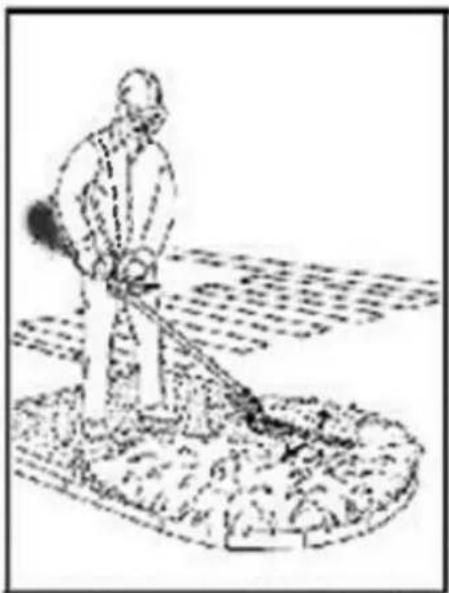

6.3 Bezpieczna praca nożycami do żywopłotu

1. Zawsze używaj obydwu rąk do trzymania urządzenia. Przyjmij bezpieczną zbalansowaną pozycję.

1. Zawsze używaj pasa nośnego.

2. Unikaj przeciążania urządzenia podczas pracy.

3. Sprawdź obszar przed pracą w poszukiwaniu ukrytych ciał obcych. Przy przycinaniu uważaj, aby nożyce nie trafiły na żadne przedmioty, np. druty, części metalowe, kamienie itp. Może to spowodować uszkodzenie mechanizmu tnącego.

4. Jeżeli nożyce zostały zablokowane przez ciała obce, natychmiast wyłącz urządzenie. Sprawdź uszkodzenie. Nie używaj urządzenia jeżeli wykryłeś uszkodzenie – udaj się do autoryzowanego serwisu.

5. Nigdy nie dotykaj ostrzy gdy urządzenie jest podłączone do prądu.

6. Podczas pracy trzymaj urządzenie z dala od ciała. Stój w bezpiecznej, zbalansowanej pozycji.

7. Nie przeciążaj urządzenia. To może spowodować owinięcie się ciętego materiału bądź zwolnienie pracy ostrzy. Jeżeli listwa nożowa zwolniła to poruszaj się wolniej z urządzeniem. Prowadź delikatnie ostrze po powierzchni żywopłotu. Nie tnij zbyt głęboko.

8. Nie próbuj ciąć zbyt dużych łodyg. Przycinaj łodygi o nie większej średnicy niż 24 mm albo takich które widać że są zbyt duże aby płyta nożowa się nie zacięła. Podczas cięcia przesuwaj się stale wzdłuż linii cięcia, tak aby łodygi równo wsuwały się w noże tnące. Listwa tnąca z nożami z obu stron umożliwia cięcie w obu kierunkach, powolnym ruchem przesuwając z prawa do lewej.

9. Jeżeli doszło do blokady listwy nożowej, wyłącz urządzenie, odłącz wtyczkę od źródła prądu i dopiero przystąp do usuwania zablokowanego materiału.

10. Najpierw obcinaj boczne części żywopłotu, potem górne. To zapobiega opadaniu ściętego materiału na obszar który ma być aktualnie cięty. Przycinaj żywopłot po bokach aby był lekko węższy u góry.

11. Jeżeli łodygi są zbyt grube (przycinany żywopłot jest np. stary) użyj odpowiedniej piły ręcznej. Potem dokończ pracę nożycami.

12. Jeżeli potrzebujesz użyj sznurka aby pomóc sobie w ustaleniu wysokości przycinania żywopłotu. Rozciągnij sznurek wzdłuż żywopłotu i przycinaj żywopłot nad sznurkiem.

13. Używaj tylko ostrych noży – w ten sposób możesz skutecznie przycinać rośliny.

14. Gdy tniesz ostre, kolczaste krzewy noś rękawice ochronne.

15. Gdy tniesz przyrosty używaj szerokich ruchów aby materiał wpadał bezpośrednio w listwę nożową.

16. Przestrzegaj wskazówek dotyczących konserwacji i oczyszczania urządzenia.

WYTRZYMAŁOŚĆ OSTRZA

Ostrożnie używaj ostrza z urządzeniem. Pchnięcie to reakcja, która występuje, gdy ostrze uderza w przedmioty, których nie może przeciąć. Może to spowodować zatrzymanie ostrza i „odepchnięcie” narzędzia od przedmiotu, którego nie można było przeciąć. Ta reakcja może być na tyle intensywna, że powoduje utratę kontroli nad obiektem, proces ten może nastąpić bez ostrzeżenia, gdy tylko ostrze uderzy w przeszkodę i zatrzyma się. Wystąpi w miejscach, w których nie możesz dokładnie zobaczyć, co tniesz. Dlatego zawsze należy ciąć od prawej do lewej, aby zminimalizować reakcje.

6.4 Bezpieczna praca pilarką/ podkrzesywarką

Jeśli cięcie przekracza Twoją wiedzę i możliwości - skontaktuj się z profesjonalistą.

Twoje bezpieczeństwo jest najważniejsze.

• Pracuj zawsze pilarką/ podkrzesywarką na najwyższych obrotach - występuje mniejsze niebezpieczeństwo szarpnięcia i odrzutu.
  • Co pewien czas upewniaj się, że łańcuch jest prawidłowo napięty.
• Pamiętaj, że jeżeli tniesz brudne drewno, łańcuch może wymagać ostrzenia po pracy.
• Nie pozwól by czubek prowadnicy dotykał czegokolwiek, gdy łańcuch pracuje.
• Pracuj dolną stronę prowadnicy (łańcuch ciągnie), a nie górną – zachowasz lepszą kontrolę nad urządzeniem.

Rys. 29

• Uważaj na spadające kawałki drewna i inne przedmioty, które mogłyby zerwać łańcuch.
• Ostrożnie zagłębiaj prowadnicę w nacięcie. Uważaj, by pilarka/ podkrzesywarką nie zakleszczała się we wycięciu.
• Podczas pracy zawsze używaj paska nośnego i trzymaj urządzenie oburącz za uchwyty.
• Twoje lewe ramię powinno być wyciągnięte w jednej z najbardziej komfortowych pozycji (Rys. 30).

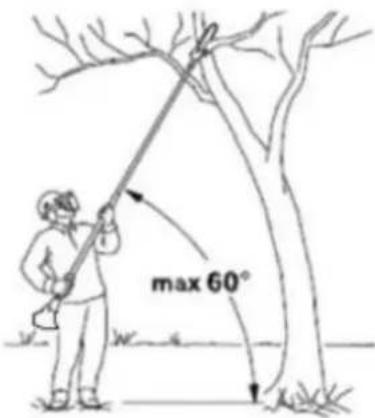

- Kąt pracy powinien zawsze wynosić 60 ° lub mniejszy! Najwygodniejszą pozycję pracy z narzędziem osiągniesz pod kątem 60 °, ale możliwe są również mniejsze kąty w zależności od sytuacji.

Rys. 31

• Nigdy nie pracuj na drabinie, gałęzi drzewa lub innej niebezpiecznej powierzchni. Nigdy nie podnoś maszyny powyżej poziomu ramion. Nie pochylaj się za daleko. Użyj platformy do podnoszenia do pracy na wysokości około 4,5 metra.
  • W przypadku niebezpiecznej sytuacji szybko zdejmij pas z ramienia i puść wyłącznik ON/OFF.
• Trzymaj przechodniów z dala od piły, ale nigdy nie pracuj sam.

Pozostań w zasięgu słuchu innych, jeśli potrzebujesz pomocy.

Natychmiast zatrzymaj silnik, gdy ktoś pojawi się w zasięgu obszaru pracy.

- Zawsze wyciągaj maszynę z nacięcia, gdy łańcuch jest uruchomiony, aby zapobiec uwięzienia piły. Nie naciskaj, gdy dojdziesz do końca procesu piłowania. Może to prowadzić do niekontrolowanego wyskakiwania łańcucha z prowadnicy i wysuwania łańcucha piły, co z kolei może uderzać w inne przedmioty.

Jeśli doszło do zakleszczenia pilarki w gałęzi, tak że łańcuch nie może się poruszać, wyłącz piłę i delikatnie przesuń gałąż, aby otworzyć szczelinę i zwolnić prowadnicę.

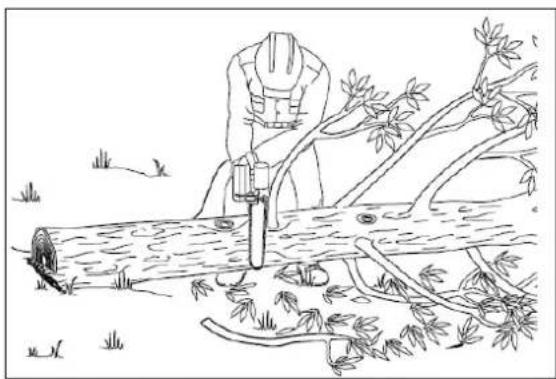

6.4.1 Ścinanie gałęzi (okrzesywanie)

Przy okrzesywaniu drzew zdarza się wiele wypadków. Nigdy nie odpilowuj gałęzi stojąc na pniu drzewa!

Okrzesywanie oznacza usuwanie konarów i gałęzi ze ściętego drzewa. Wykonując je stosuj się do poniższych wskazówek:

• gałęzie podpierające pień odpitowuj dopiero po przycięciu pnia;
• naprężone gałęzie odpiłowuj z dołu do góry, aby zapobiec zaklinowaniu pilarki/ podkrzesywarki;
• pracuj z lewej strony pnia, jak najbliżej pilarki/ podkrzesywarki. W miarę możliwości ciężar urządzenia powinien opierać się na pniu;
• zmień pozycję, żeby spiłować konary z drugiej strony pnia;
• rozgałęzione konary przycinaj pojedynczo;

- przy spiłowywaniu grubszych konarów stosuj tę samą technikę co przy przycinaniu pni:

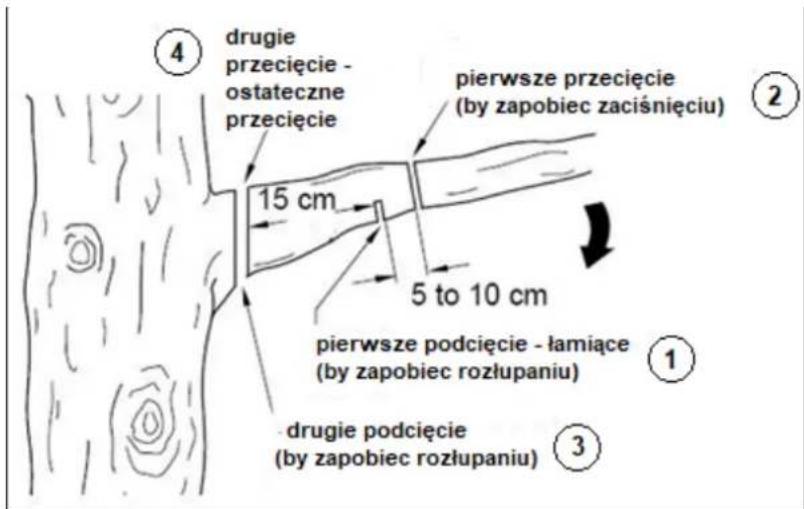

1. Zrób pierwsze podcięcie na gałęzi 15 cm od pnia drzewa, od spodu. Użyj do tego górnej części prowadnicy. Natnij do 1/3 średnicy gałęzi.
2. Przesuń się o 5 cm wzdłuż gałęzi od pnia drzewa. Odetnij gałąż od góry wykonując w ten sposób pierwsze przecięcie.
3. Zrób drugie podcięcie tak blisko pnia drzewa, jak tylko można. Tnij górną częścią prowadnicy. Natnij do 1/3 średnicy gałęzi.
4. Na koniec dokładnie ponad tym podcięciem odetnij gałąź od góry wykonując w ten sposób drugie i ostateczne przecięcie.

Rys.33

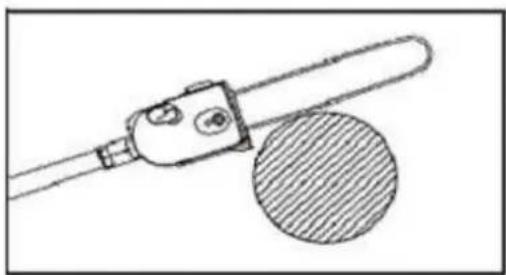

6.4.2 Przecinanie drzewa

Podczas przecinania nie trzymaj kłody ręką, nogą, ani stopą.

Nie pozwól innej osobie na przytrzymywanie klody podczas cięcia.

Przecinanie drewna to inaczej cięcie na kawałki drewna, czy klody, która leży na podłożu.

Podczas przecinania drewna utrzymuj kontrolę zmniejszając nacisk cięcia przy końcu przecinania. Nie “kładź” się na uchwyt pilarki. Nie pozwalaj, aby obracający się łańcuch dotykał kłody. Wyłącz pilarkę zanim przejdziesz w inne miejsce. Jeśli znajdujesz się na zboczu upewnij się, że kłoda jest zabezpieczona przed sturlaniem się w dół.

Aby uniknąć zakleszczenia prowadnicy z łańcuchem, umieść maszynę na gałęzi, a następnie wykonaj przekrój od góry do dołu.

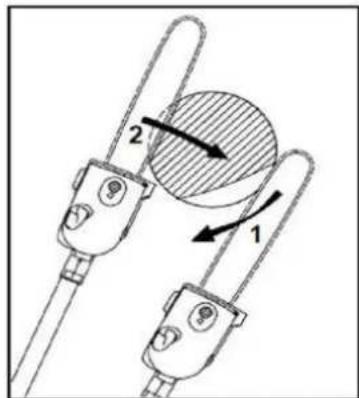

Podcinanie

• Aby uniknąć pękania kory na grubych gałęziach, zawsze zaczynaj od nacięcia (Rys. 36, poz. 1) na dolnej stronie gałęzi.
• Aby to zrobić, poprowadź piłę po łuku przez spód gałęzi. Następnie przyłoż haczyk do gałęzi i wykonaj przekrój (Rys. 35, poz. 2).

Długi zasięg umożliwia cięcie gałęzi i gałęzi, które wiszą nad przeszkodami, takimi jak rzeki lub stawy. Kąt maszyny zależy od położenia gałęzi i gałęzi.

6.4.3 Zakazane czynności

1. Nigdy nie stój bezpośrednio pod gałęzią, którą zamierzasz obciąc (Rys. 36)

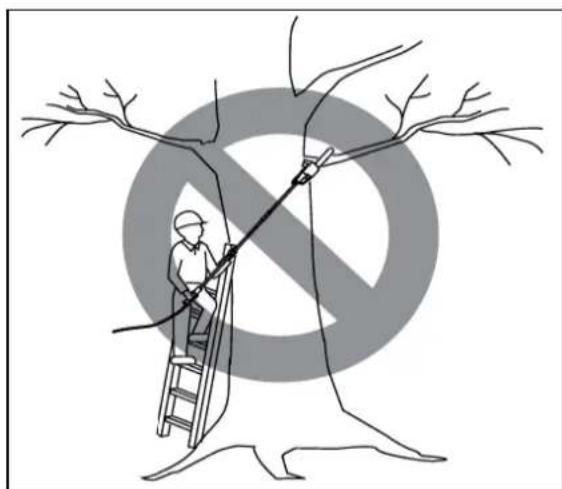

1. Nigdy nie stawaj na drabinie czy na innej niestabilnej podpórze gdy używasz wysięgnika (Rys. 37). Zawsze trzymaj urządzenie oburącz! Nigdy nie tnij gałęzi grubszych niż długość prowadnicy.

1. Nie pracuj gdy w pobliżu znajdują się inne osoby (Rys. 38). Utrzymuj bezpieczny dystans od osób trzecich podczas pracy pilarką/ podkrzesywarką.

1. Nie używaj pilarki/ podkrzesywarki z wysięgnikiem w pobliżu przewodów wysokiego napięcia, linii telefonicznych itp. (Rys. 41). Trzymaj dystans min. 15 m od takich linii.

Rys. 39

To urządzenie nie jest izolowane przed porażeniem prądem elektrycznym. Nie używaj go w pobliżu kabli, przewodów, w których może przepływać prąd elektryczny, aby zmniejszyć ryzyko porażenia prądem.

Energia elektryczna może przeskakiwać przez tzw. przeskok łuku. Wyższe napięcie zwiększa odległość, w której może się przeskoczyć. Może również przepływać - zwłaszcza na mokro – przez gałęzie. Zachowaj bezpieczną odległość min. 15 metrów między piłą łańcuchową (i gałęziami, które jej dotykają) i kabłami, które przenoszą prąd. Skontaktuj się z dostawcą energii i upewnij się, że nastąpiła przerwa w zasilaniu, zanim zaczniesz pracować w mniejszej bezpiecznej odległością.

7. Konserwacja, czyszczenie, przechowywanie i zamawianie części zamiennych

Zdejmij palec z włącznika, pozwól silnikowi się zatrzymać i odłącz urządzenie od zasilania, przed czyszczeniem, regulacją, serwisowaniem i przechowywaniem! Kontakt części ciała z ruchomym elementem tnącym grozi obrażeniami, kalectwem lub śmiercią!

Pamiętaj że element tnący porusza się jeszcze przez chwilę po wyłączeniu silnika.

Podczas obchodzenia się z elementem tnącym noś odpowiednio grube rękawice ochronne.

! UWAGA!

Zleć prace, które nie są opisane w tej instrukcji, upoważnionej placówce serwisowej (autoryzowanemu przez importera lub producenta serwisowi).

7.1 Konserwacja

1. Na zakończenie pracy odłącz urządzenie od źródła prądu.
2. Zwracaj szczególną uwagę na element tnący.
3. Sprawdzaj systematycznie urządzenie, upewniając się, że działa prawidłowo i wykonuje pracę zgodnie z przeznaczeniem. Każda uszkodzoną część odpowiednio napraw lub wymień w autoryzowanym punkcie serwisowym.
4. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone

lub uszkodzone części. Upewnij się, że wszystkie nakrętki, śruby i wkręty są mocno dokręcone. Zużyte bądź żle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia.

1. Lekkie szczerby na nożyku odcinającym żyłkę możesz wyrównywać sam. W tym celu zdejmij nożyk (Rys. 1, poz. 3) z osłony ochronnej (bezpieczeństwa) (Rys. 1, poz. 15). Zamontuj nożyk w imadle. Wyostrz go płaskim papierem ściernym. Delikatnie szlifuj pod stałym kątem i tylko w jednym kierunku. Zamontuj nożyk na osłonie.
2. Tylko ostre elementy tnące zapewniają skuteczne i dokładne przycinanie.

7.1.1 Harmonogram konserwacji elementu z piłą

		Przed użyciem	Po użyciu lub codziennie	Po każdym napinaniu	1 x w miesiącu	W przypadku uszkodzenia	W razie potrzeby	Przed użyciem
Naoliwienie łańcucha	Sprawdź	x
Łańcuch	Sprawdź np naostrzenie	x		x
	Sprawdź naprężenie	x		x
	Naostrz							x
Prowadnica	Sprawdzić (pod kątem zużycia i uszkodzenia)	x
	Sprawdź i obróć				x	x
	Wymień						x

7.2 Czyszczenie

By zapewnić jak najlepszą i jak najdłuższą żywotność urządzenia, musi być ono utrzymywane w czystości.

1. Urządzenie stale utrzymuj w czystości. Zawsze czyść urządzenie od razu po zakończeniu pracy.
2. Do czyszczenia obudowy stosuj miękką wilgotną ściereczkę, jednakże nie stosuj wody, żadnych środków do czyszczenia lub rozpuszczalników. Na końcu wytrzyj obudowę do sucha.
3. Nie pozwól by końcówki trawy bądź inne pozostałości wyschły, wtedy ciężej je usunąć. Ta czynność bezpośrednio wpływa na jakość cięcia.
4. Upewnij się, że silnik jest czysty i nie ma na nim pozostałości po cięciu. Dbaj o to, by otwory wylotowe powietrza były czyste. Zeskrob lub wyszczotkuj zanieczyszczenia z otworów wlotowych powietrza na obudowie silnika.
5. Unikaj używania rozpuszczalników do czyszczenia części plastikowych. Większość tworzyw sztucznych jest podatna na uszkodzenia przez różnego rodzaju dostępne w handlu rozpuszczalniki i może ulec uszkodzeniu podczas ich stosowania.
6. Upewniaj się, że element tnący jest czysty i oczyszczaj go z pozostałości ciętych materiałów. Wytrzyj lub zeskrob brud i ścinki z głowicy żyłkowej i obszaru szpulki, które się tam nagromadziły.

UWAGA!

Nie spryskuj urządzenia wodą. Nie myj jej wężem z wodą czy myjką ciśnieniową!

7.3 Wymiana głowicy żyłkowej/ nawijanie szpuli

W trakcie manipulowania (montażu, wymiany, czyszczenia, itd.) poczekaj aż wszystkie elementy

tnące się zatrzymają, noś zawsze rękawice ochronne i odłącz urządzenie od zasilania.

1. Odwróć maszynę do góry nogami, tak aby osłona była skierowana do góry.
2. Odkręć pokrywkę (Rys. 40, poz. 11A) przytrzymującą szpulę obracając go w prawo.
3. Wyjmij pustą szpulę z głowicy albo resztki żyłki. Użyj sprężyny (Rys. 40, poz. 11C) z pustej szpuli, jeśli nie ma jej w nowej szpuli. Wyczyść wnętrze uchwytu szpuli (Rys. 40, poz. 11E) ostrożnie usuwając wszelkie pozostałości kurzu i trawy.

4A Nawiń żyłkę

a) Przygotuj dwa kawałki żyłki, każdy o długości około 2,5 m.
b) Wlóż pierwszą żyłkę do otworu kotwowego w górnej części szpuli. Nawiń pierwszą żyłkę wokół górnej części szpuli przeciwnie do ruchu wskazówek zegara, jak pokazują strzałki (Rys. 40, poz. 11G) na szpuli. Umieścić żyłkę w szczelinie (Rys. 40, poz. 11D) na górnym kołnierzu szpuli, pozostawiając około 152 mm wysuniętą poza szczelinę. Nie przepełniaj. Po nawinięciu żyłki między nawiniętą żyłką a zewnętrzną krawędzią szpuli powinna znajdować się co najmniej 6 mm.
c) Powtórz powyższy krok z drugą żyłką (Rys. 40, poz. 11H), używając dolnej części szpuli. Nie przepelniaj.

Rys. 40

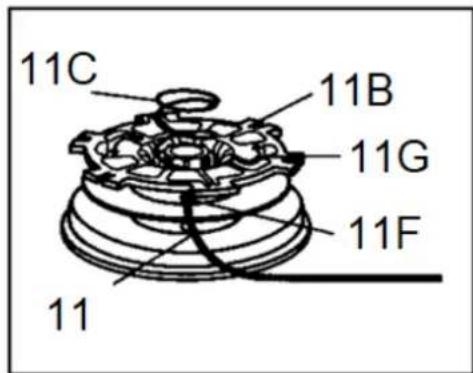

4B Aby zainstalować nową szpulę (Rys. 41, poz. 11B),

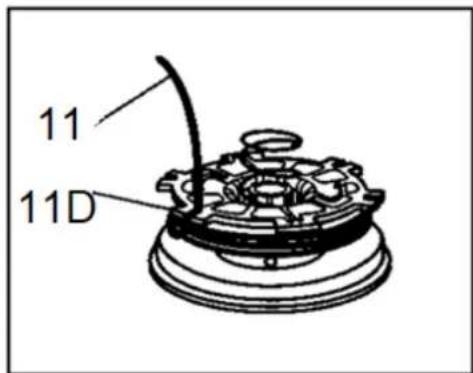

a) upewnij się, że dwa końca żyłki są uchwycone w szczelinach (Rys. 41, poz. 11D) naprzeciw siebie na nowej szpuli. Upewnij się, że końca każdej żyłki są wysunięte około 152 mm poza każdą szczeline.
b) Nawlecz żyłkę w oczka (Rys. 41, poz. 11F) w obudowie głowicy. Ostrożnie wsuń szpulę w głowicę żyłkową (w razie potrzeby delikatnie wyciągnij żyłki na zewnątrz).
c) Gdy szpula zostanie umieszczona w głowicy żyłkowej, chwyć końca i pociągnij je gwałtownie, aby uwolnić je ze szczelin w szpuli.
d) Naciśnij i obróć szpulę w kierunku przeciwnym do ruchu wskazówek zegara, aż przestanie się obracać. Przytrzymaj szpulę i obróć niewielką ilość w prawo. Puść szpulę. Szpulę należy zablokować w głowicy. Jeśli

nie udało się to od razu, przytrzymaj i obracaj aż do zablokowania.

1. Upewnij się, że głowica i kołpak przytrzymujący są zainstalowane na wale, obracając kołpak zabezpieczający w kierunku przeciwnym do ruchu wskazówek zegara, aby dokręcić.

2. Pociągnij ponownie końca żyłki, aby obrócić szpulę do pozycji cięcia. Naciśnij przycisk podający żyłkę, aby ręcznie wysunąć żyłkę i sprawdzić, czy głowica jest prawidłowo zamontowana.

Po zmianie szpuli uruchom urządzenie i pozwól mu popracować bez obciążenia przez coej minutę, aby upewnić się, że żyłka i narzędzie działają prawidłowo.

Zaleca się wymianę szpuli na oryginalną.

7.4 Konserwacja prowadnicy

Prowadnicę należy odwracać podczas pracy co 8-10 godzin roboczych, aby zapewnić jej równomierne zużycie.

1. Wyłącz piłę i odłącz urządzenie od prądu.
2. Zdejmij osłone zębatki łańcuchowej, łańcuch tnący i prowadnice.

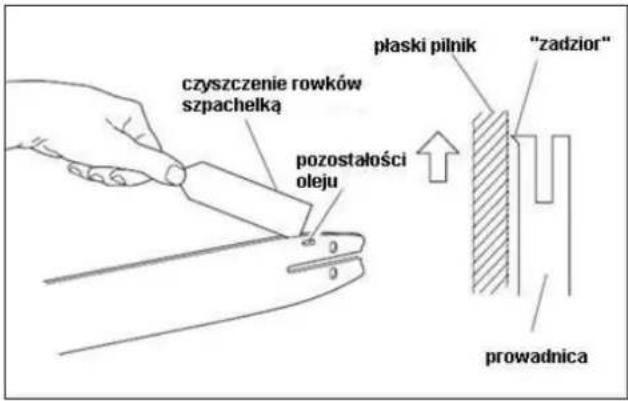

3. Sprawdź prowadnicę pod kątem zużycia. Usuń zadziory i wyrównaj pilnikiem płaskim powierzchnie prowadzące.
4. Oczyć przepusty olejowe prowadnicy, aby zapewnić prawidłowe, automatyczne oliwienie łańcucha tnącego podczas pracy. Zwróć szczególną uwagę na pozycje 1-3 na Rys. 42.

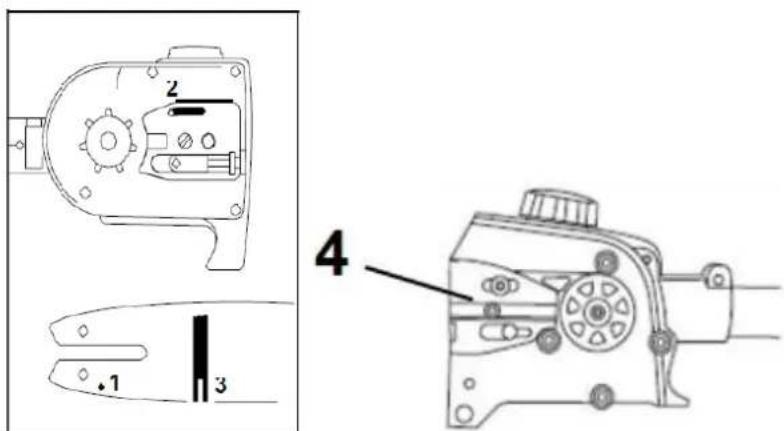

1 = otwór do zasilania olejem
2 = kanał oleju
3 = rowek prowadnicy

1. Zamontuj prawidłowo prowadnicę, łańcuch tnący i osłone zębatki, napnij łańcuch tnący.

Wymień prowadnicę na nową, jeżeli: jest wygięta, złamana, lub jej rowki są mocno zużyte.

Rys. 43

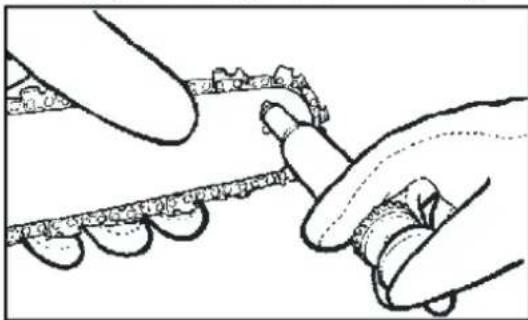

7.5 Smarowanie końcówki prowadnicy

LOSTRZEŻENIE: Podczas wykonywania tej czynności nosić rękawice robocze.

1. Wyjmij wtyczkę ze źródła prądu UWAGA: Nie ma konieczności zdejmowania prowadnicy w celu nasmarowania końcówki. Smarowanie można wykonać w czasie pracy.

2. Wyczyść końcówkę prowadnicy.

3. Włóż koniec smarownicy w otwór do smarowania i wtrysnij smar, aż pojawi się na zewnętrznej krawędzi końcówki gwiażdzistej prowadnicy. (Rys. 44)
4. Obróć łańcuch ręcznie. Powtarzaj tę procedurę, aż cała zwrotnica gwiaździsta zostanie nasmarowana.

7.6 Konserwacja zębatki

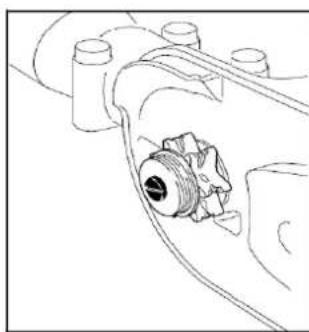

Zdejmij pokrywę koła łańcuchowego, łańcuch i prowadnicę.

Wymień koło łańcuchowe:

– najpóźniej po życiu dwóch łańcuchów lub wcześniej.

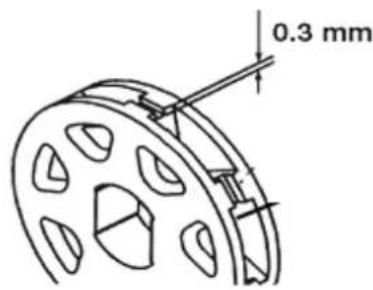

– jeśli ślady zużycia koła zębatego są głębsze niż 0,3 mm (Rys. 45). W przeciwnym razie żywotność łańcucha zostałaby zmniejszona.

Rys.45

Aby przedłużyć żywotność koła zębatego, zakładaj na przemian 2 łańcuchy.

Koło zębate jest obsługiwane przez sprzęgło poślizgowe i musi zostać wymienione przez serwisanta.

7.7 Ostrzenie łańcucha

Upewnij się, że urządzenie jest wyłączone i odłączone od zasilania elektrycznego.

Ostrz ostrza, gdy tylko wydajność cięcia spadnie (na przykład, jeśli ostrza często blokują się na gałęziach). Nie pracuj z tępymi lub uszkodzonymi ostrzami. Może to prowadzić do przeciążenia silnika i daje niezadowalające wyniki.

Ostry łańcuch zapewnia optymalne działanie pilarki - bez trudu przecina drewno, zostawiając duże, długie wióry. łańcuch tnący jest stępiony, gdy musisz używać siły, aby przeprowadzić prowadnicę przez drewno, a wióry drewniane są bardzo małe. Gdy łańcuch tnący jest bardzo stępiony - pilarka nie pozostawia wiórów, tylko pył drzewny.

Tnącymi częściami łańcucha są ogniwa tnące, złożone z zęba tnącego i wypustu ograniczającego głębokość cięcia. Różnica wysokości między tymi dwoma elementami określa głębokość ostrzenia.

Przy ostrzeniu zębów tnących uwzględniaj następujące wartości:

• Kąt ostrzenia (60 °)
  • Kat natarcia ostrza (30 °)
  • Głębokość ostrzenia (0,65mm)
• Średnica pilnika okrągłego 4,0 mm

Rys. 47

Odchylenia od wartości geometrycznych aparatu tnącego mogą zwiększać skłonności pilarki do tów. Zwiększone niebezpieczeństwo wypadku!

Do ostrzenia łańcucha są wymagane specjalne narzędzia (ostrzałki), zapewniające ostrzenie pod odpowiednim kątem i z odpowiednią głębokością. Mniej doświadczonym użytkownikom pilarek radzimy zlecić naostrzenie łańcucha specjaliście lub autoryzowanemu serwisowi.

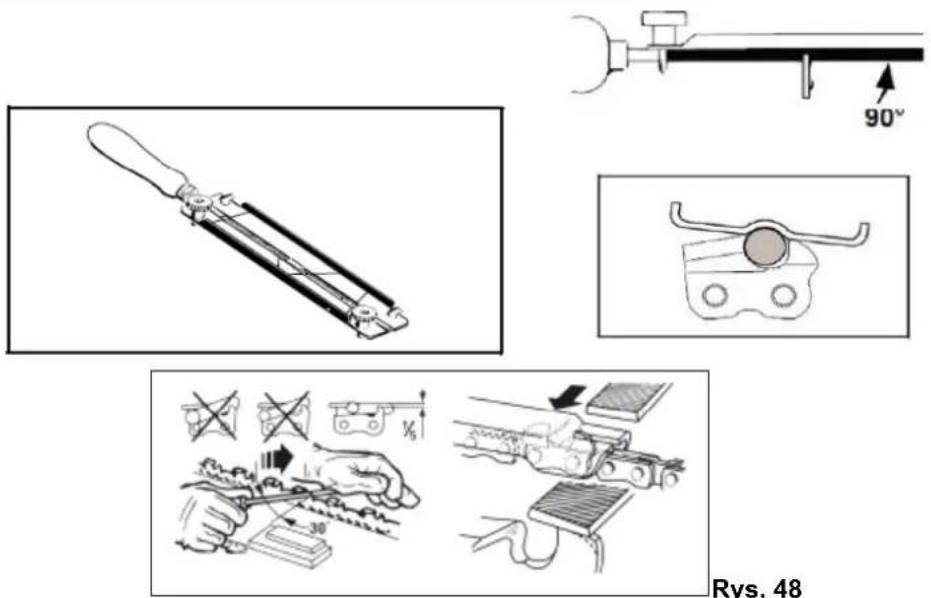

Procedura ostrzenia:

1. Wyłącz pilarkę i wyjmij wtyczkę z gniazdka sieciowego.
2. Założ specjalne rękawice (z zabezpieczeniem przed przecięciem).

3. Zdejmij tańcuch.

4. Zadbaj o takie zamocowanie łańcucha, aby był dobrze napięty (patrz rozdział 5.8.1), co umożliwia prawidłowe naostrzenie.

Do ostrzenia wymagana jest ostrzałka lub pilnik okrągły o średnicy 4,0 mm. Pilniki o innej icy uszkadzają łańcuch i mogą powodować zagrożenia podczas pracy.

1. Używając ostrzałki postępuj zgodnie z instrukcją obsługi tego urządzenia. Jeśli ostrzysz przy użyciu pilnika (używaj imadła) prowadź go zawsze od wewnętrznej strony zęba tnącego do zewnątrz. Odsuwając pilnik unoś go do góry.

Łańcuch jest zużyty i musi zostać wymieniony na nowy, gdy pozostający wymiar zęba wynosi 4,0 mm.

1. Po naostrzeniu wszystkie ogniwa tnące muszą mieć jednakową długość i szerokość.
2. Po co trzecim ostrzeniu należy sprawdzić głębokość ostrzenia (ogranicznik głębokości) i doszelifować ząb pilnikiem płaskim do metalu. Ogranicznik głębokości powinien być niższy od zęba tnącego o ok. 0,65 mm. Po odsunięciu pilnika należy nieco zaokrąglić ogranicznik głębokości do przodu.

7.8 Smarowanie przekładni piły

Przekładnie redukcyjne są smarowane uniwersalnym smarem na bazie litu w przekładni.

Uzupełniaj nowym smarem co 25 godzin użytkowania lub częściej, w zależności od warunków pracy.

Podczas dodawania smaru użyj praski do smarowania, aby włożyć smar do 3 smarowniczek znajdujących się na przekładni (Rys. 49, poz. 1).

7.9 Ostrzenie ostrzy nożyc do żywopłotu

Podczas uzupełniania lub przerw w cięciu często warto poświęcić czas na naoliwienie ostrzy tnących.

Jeśli istnieje przerwa między górnymi i dolnymi ostrzami, postępuj zgodnie z poniższą procedurą, aby wyregulować je tak, aby pasowały bardziej do siebie.

1. Poluzuj przeciwnakrętkę (Rys. 50, poz. A), jak pokazano na schemacie.
2. Całkowicie dokręcić śrubę (Rys. 50, poz. B), a następnie obrócić o jedną trzecią do połowy obrotu do tyłu.
3. Przytrzymując śrubę, aby utrzymać ją na miejscu, dokręć przeciwnakrętkę.
4. Sprawdź, czy płaska podkładka (Rys. 50, poz. C) jest na tyle lużna, że można ją obrócić, naciskając ją za pomocą

Zbyt mocne wkręcenie śruby może uniemożliwić poruszanie się noży. I odwrotnie, niewystarczająco mocne wkręcenie śruby może spowodować, że ostrza trymera będą matowe, a liście i gałęzie zaczepią się o ostrza.

Jeśli ostrza są tak zużyte, że nie jest już możliwe wyeliminowanie szczeliny między nimi, należy skontaktować się ze sprzedawcą, od którego kupiłeś urządzenie w celu naostrzenia lub wymiany ostrzy.

7.10 Smarowanie przekładni nożyc

Przekładnie redukcyjne są smarowane uniwersalnym smarem w przekładni.

Uzupełniaj nowym smarem co 25 godzin użytkowania lub częściej, w zależności od warunków pracy.

Podczas dodawania smaru użyj praski do smarowania, aby włożyć smar do trzech smarowniczek znajdujących się na przekładni (Rys. 51, poz. 1).

Rys. 51

7.11 Przechowywanie

1. Urządzenie przechowuj w suchym, chłodnym, zabezpieczonym przed pyłem i poza zasięgiem dzieci miejscu.

2. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu wyjmij wtyczkę ze źródła prądu i poczekaj aż ostygnie silnik.

3. Starannie oczyścić urządzenie i elementy wyposażenia, aby zapobiec powstaniu pleśni.

4. Nie zawijaj urządzenia w worki foliowe – może w nich powstać wilgoć i pleśń. Możesz włożyć urządzenie do oryginalnego bądź zastępczego kartonu.

5. Załóż osłonkę na nożyk tnący.

6. Nie ustawiaj urządzenia na osłonie głowicy żyłkowej. Uważaj by osłona nie dotykała innych przedmiotów. W innym razie istnieje niebezpieczeństwo zniekształcenia osłony, co może spowodować zmianę mających wpływ na bezpieczeństwo użytkowania wymiarów i cech roboczych urządzenia.

7. Przechowuj urządzenie w pozycji poziomej bądź zabezpieczonej przed przewróceniem się.

8. Podczas przechowywanie piły i nożyc zdejmij i wyczyść łańcuch piły, szynę prowadzącą i przystawkę do przycinania żywopłotu, spryskaj inhibitorem rdzy.

9. Napełnij pojemnik z olejem do smarowania łańcucha, jeśli używasz biodegradowalnego smarowania łańcucha i zebatek.

10. Jeśli przechowujesz urządzenie osobno, umieść zaślepkę ochronną na osi napędowej, aby zapobiec przedostawaniu się zanieczyszczeń do złącza.

11. Dokładnie oczyść i nasmaruj metalowe części.

7.12 Przygotowanie do transportu

1. Oczyć urządzenie z brudu i resztek trawy.
2. Założ osłonę nożyka odcinającego żyłkę (kosa, przycinarka).
3. Założ osłone listwy nożowej (nożyce) albo osłone na prowadnicę (piła).
4. Wyjmij wtyczkę ze źródła prądu.

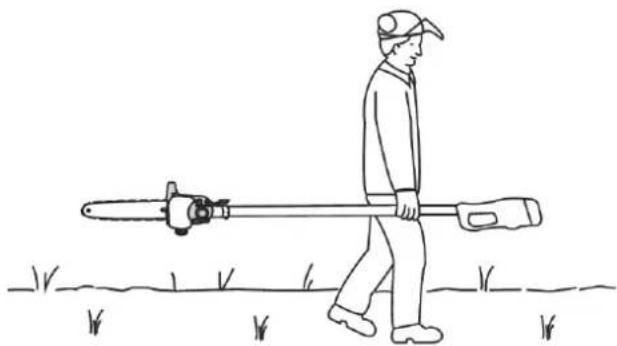

5. Transportuj urządzenie w pozycji poziomej (nie układaj na osłonie ochronnej).
6. Chwyć drążek tak, aby maszyna była zrównoważona poziomo. Przyrząd tnący niech znajduje się za Tobą.

1. Podczas transportu w pojeździe odpowiednio zabezpiecz urządzenie, aby zapobiec przewróceniu i uszkodzeniu maszyny
2. Jeżeli urządzenie ma możliwość złożenia elementu tnącego wzdłuż rury wykonaj to.
3. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

7.13 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz. Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatwii to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Plan wyszukiwania usterek

Przycinarka, kosa

Problem	Możliwe przyczyny	Rozwiązanie
Silnik nie uruchamia się	Brak napięcia	Uszkodzony wyłącznik wymień w serwisie
Maszyna pracuje z przerwami	Uszkodzone okablowanie wewnętrzne	Udaj się do autoryzowanego serwisu
	Uszkodzony wyłącznik	Udaj się do autoryzowanego serwisu.
	Przegrzanie	Pozwól urządzeniu ostygnąć zanim go na nowo użyjesz.
Nie można uruchomić urządzenia	Brak napięcia	Uszkodzony wyłącznik wymień w serwisie
	System poruszania się elementu tnącego nie działa prawidłowo.	Udaj się do autoryzowanego serwisu.
Nadmierne wibracje/ HałasNatychmiast wyłącz urządzenie!	Urządzenie uderzyło w jakąś przeszkodę.	Udaj się do autoryzowanego serwisu.
	Poluzowane nakrętki itp	Dokręć elementy a jak to nie pomoże udaj się do autoryzowanego serwisu.
	System napędu elementu tnącego nie działa prawidłowo. Maszyna uszkodzona	Udaj się do autoryzowanego serwisu.
Urządzenie nie tnie	Nieczystości nagromadziły się na elemencie tnącym	Wyczyść element tnący
	Brak żyłki	Nawiń żyłkę na szpuli
Element tnący i silnik nie zatrzymują się.Natychmiast wyjmij wtyczkę	Awaria elektryczna	Natychmiast wyjmij wtyczkęUdaj się do autoryzowanego serwisu.
Urządzenie nie podaje żyłki tnącej mimo użycia przycisku głowicy	Żyłka posklejała się	Naoliw sprayem silikonowym
	Za mała ilość żyłki na szpuli	Zmień głowicę żyłkową
	Żyłka jest popłatana w szpuli	Nawiń odpowiednio żyłkę
	Żyłka za mało wyciągnięta ze szpuli	Wyciągnij żyłkę ze szpuli ręcznie wciskając przycisk głowicy i uwalniając żyłkę przez jej wyciągnięcie
Element tnący obraca	Trawa nagromadziła się	Usuń trawę
się z trudem	wokół głowicy tnącej
Trawa oplata się wkoło elementu tnącego	Zbyt wysoka trawa	Tnij trawę stopniowo etapami od góry

Pilarka

Problem	Możliwe przyczyny	Rozwiązanie
Silnik nie uruchamia się	Brak napięcia	Uszkodzony wyłącznik wymień w serwisie
Niska wydajność cięcia.	Tępy łańcuch	Wymień łańcuch
	Napięcie łańcucha	Sprawdź naciąg łańcucha
	Łańcuch żle zamontowany	Sprawdź łańcuch i zamontuj we właściwym kierunku .
Pilarka tnie z trudnością	Napięcie łańcucha	Sprawdź naciąg łańcucha
Łańcuch spada z prowadnicy
Łańcuch nagrzewa się	Smarowanie łańcucha	Sprawdź poziom oleju
		Sprawdź czy łańcuch jest smarowany

Nożyce do żywopłotu

Problem	Możliwe przyczyny	Rozwiązanie
Silnik nie uruchamia się	Brak napięcia	Uszkodzony wyłącznik wymień w serwisie
	System poruszania się listwy nożowej nie działa prawidłowo.	Udaj się do autoryzowanego serwisu.
Maszyna pracuje z przerwami	Uszkodzone okablowanie wewnętrzne	Udaj się do autoryzowanego serwisu
	Uszkodzony włącznik/ wyłącznik	Udaj się do autoryzowanego serwisu.
	Przegrzanie	Pozwój urządzeniu ostygnąć zanim go na nowo użyjesz.
Nie można uruchomić urządzenia	Brak napięcia	Uszkodzony wyłącznik wymień w serwisie
	System poruszania się listwy nożowej nie działa prawidłowo.	Udaj się do autoryzowanego serwisu.
Nadmierne wibracje/ Hałas Natychmiast wyłącz urządzenie!	Listwa nożowa jest zagięta, uszkodzona albo zużyta	Udaj się do autoryzowanego serwisu.
	Poluzowane nakrętki od listwy nożowej	Udaj się do autoryzowanego serwisu.
	Listwa nożowa jest niewłaściwie zamontowana.	Udaj się do autoryzowanego serwisu.
	System poruszania się listwy nożowej nie działa prawidłowo. Maszyna uszkodzona	Udaj się do autoryzowanego serwisu.
Urządzenie nie tnie	Brak napięcia	Uszkodzony wyłącznik wymień w serwisie
	Nieczystości nagromadziły się na listwie tnącej	Wyczyść listwę tnącą
Element tnący i silnik nie zatrzymują się.Natychmiast wyjmij wtyczkę	Awaria elektryczna albo elektroniczna	Natychmiast wyjmij wtyczkęUdaj się do autoryzowanego serwisu.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia.

Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika. W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. Naprawy nieobjęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

10. Usuwanie odpadów i recykling

Każde gospodarstwo jest użytkownikiem sprzętu elektrycznego i elektronicznego, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce takie jak miedź, cyna, szkło, żelazo itp.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzeń razem z odpadami domowymi. Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Oddaj je w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Informacje o dostępnym systemie zbierania zużytego sprzętu elektrycznego i elektronicznego można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Przekaż wycięty materiał do kompostowania, nie wyrzucaj go do kontenera na śmieci.

Pamiętaj, że odpowiednie postepowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Należy pamiętać, że producent bezpłatnie przeprowadza utylizację przesłanych do niego uszkodzonych i zużytych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego iż producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• problemy zdrowotne spowodowane zbyt dużą wibracją urządzenia w przypadku używania go przez bardzo długi czas albo w wyniku niewłaściwej obsługi lub nieprawidłowej konserwacji;
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy;
• uszkodzenie wzroku i twarzy przez odpryskujące elementy obrabianego materiału;
• pochwycenie i wpłatanie odzieży w ruchome części;
• obrażenia i uszkodzenia w wyniku odrzucenia ciętego materiału albo nagłego odrzutu ukrytego przedmiotu;
• niebezpieczeństwo albo obrażenie lub uszkodzenie mienia spowodowane przez odrzucony przedmiot.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania urządzenia jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

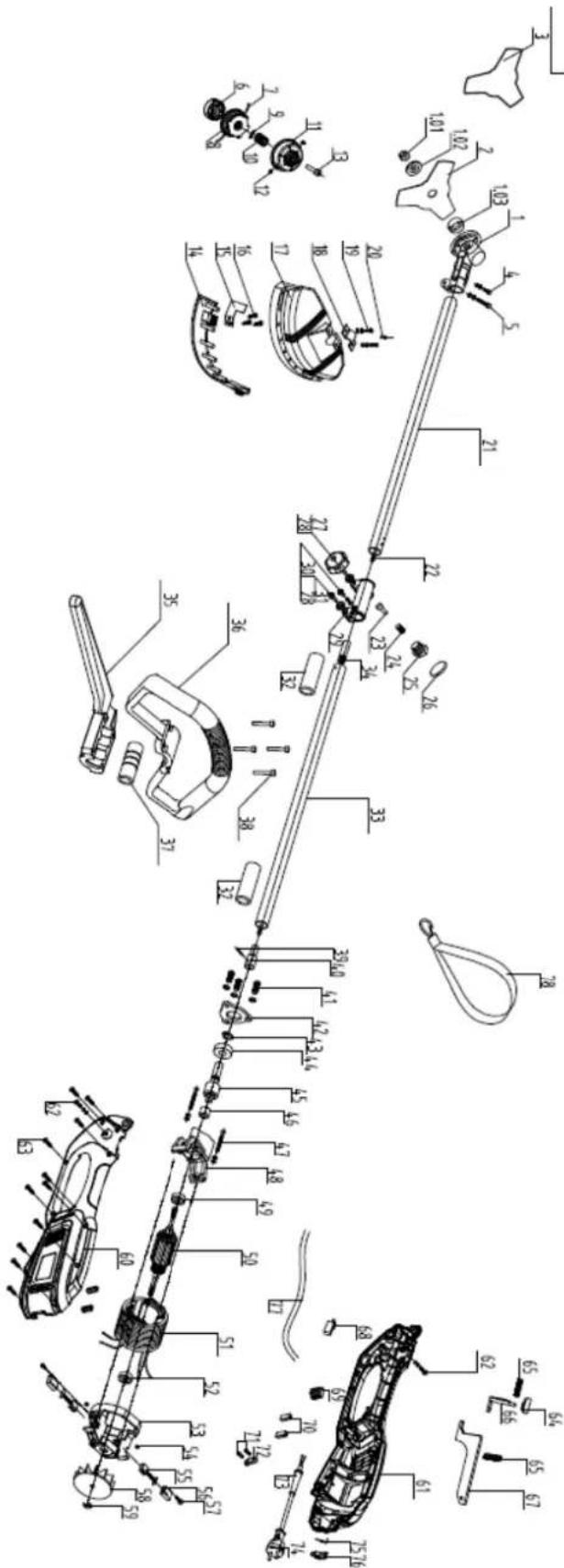

1. Rysunki złożeniowe
