DED7814 - Strugarka DEDRA - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia DED7814 DEDRA w formacie PDF.
| Typ produktu | Strugarka grubiarka stołowa |
| Model | DED7814 |
| Moc znamionowa | 2000 W |
| Napięcie zasilania | 230 V, 50 Hz |
| Prędkość obrotowa wału nożowego | 8000 obr/min |
| Maksymalna szerokość strugania | 330 mm |
| Maksymalna grubość strugania (jednorazowo) | 3 mm |
| Zakres wysokości obrabianego materiału | 6–160 mm |
| Szybkość posuwu | 6 m/min |
| Waga | 30,5 kg |
| Poziom ciśnienia akustycznego | 92,8 dB(A) |
| Poziom mocy akustycznej | 106,5 dB(A) |
| Klasa ochronności | II |
| Stopień ochrony | IP20 |
| Liczba noży | 2 (ostrza) |
| Długość noży | 330 mm |
| Rodzaj napędu | Mechaniczny, łańcuchowy |
| Silnik | Jednofazowy, komutatorowy |
| Zabezpieczenie przeciążeniowe | Termiczne, z przyciskiem resetowania |
| Włącznik awaryjny | Czerwony grzybek STOP |
| Wyposażenie standardowe | Przymiar do ustawiania noży, korbka, klucz ampulowy, klucz płaski, stopki gumowe (4 szt.) |
| Materiał obrabiany | Drewno lite (deski, łaty, listwy, belki) |
| Minimalne wymiary materiału | Długość min. 127 mm, szerokość min. 19 mm, grubość min. 7 mm |
Często zadawane pytania - DED7814 DEDRA
Pytania użytkowników dotyczące DED7814 DEDRA
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Strugarka w formacie PDF za darmo! Znajdź swoją instrukcję DED7814 - DEDRA i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. DED7814 marki DEDRA.
INSTRUKCJA OBSŁUGI DED7814 DEDRA
Instrukcja ważna dla urządzeń wyprodukowanych po: 01.01.2019

Strugarka Grubiarka
Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie instrukcji obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione. Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl
Kontakt
serwis@dedra.pl www.dedra.pl
- Zdjęcia i rysunki



Nakaz: przeczytaj instrukcję
NAKAZ: Używać środków ochrony górnych dróg oddechowych
NAKAZ: Stosować środki ochrony słuchu
NAKAZ: Używać okularów/gogli ochronnych
Maksymalna szerokość planowania
Masa urządzenia
Prędkość obrotowa wału nożowego
Wysokość obrabianego materiału
Maksymalna grubość planowania przy przejściu jednorazowym
Informacja: urządzenie w drugiej klasie ochronności
PL Spis treści
- Zdjęcia i rysunki
- Opis urządzenia
- Przeznaczenie urządzenia
- Ograniczenie użycia
- Dane techniczne
- Przygotowanie do pracy
- Podłączenie do sieci
- Włączanie urządzenia
- Użytkowanie urządzenia
- Bieżące czynności obsługowe
- Części zamienne i akcesoria
- Samodzielne usuwanie usterek
- Kompletacja urządzenia
- Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
- Wykaz części do rysunku złożeniowego
- Karta gwarancyjna
Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument. W przypadku braku deklaracji zgodności należy się skontaktować z Dedra Exim Sp. z o.o.
Ogólne przepisy bezpieczeństwa zostały dołączone do instrukcji jako oddzielna broszura.
OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia oznaczone symbolem i wszystkie instrukcje. Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru lub poważnych obrażeń. Należy zachować wszystkie ostrzeżenia i instrukcje do przyszłego użytku.
2. Opis urządzenia
Rys. A: 1 - Wałek podstawowy; 2 - Włącznik przeciążeniowy; 3 - Zespół Percentnika; 4 - Zaślepka szczotek elektrografitowych; 5 - Stolik roboczy główny; 6 - Wałek wspomagający; 7 - Stolik roboczy dodatkowy; 8 - Skala przybrania; 9 - Korba posuwu pionowego (przybrania); 10 - Wkręt pokrywy bocznej
3. Przeznaczenie urządzenia
Strugarka grubiarka stołowa typu DED7814 jest górnó wrzecionowym, elektrycznym narzędziem przenośnym zaprojektowanym do strugania płaszczyżnowego takich jednorodnych materiałów jak lite drewno. Maszyna pozwala wykonać podstawowe operacje planowania grubościowego powierzchni płaskich, które szczegółowo opisane zostały w dalszej części instrukcji . W wyniku obróbki drewna strugarką grubiarką otrzymuje się elementy o określonej grubości i odpowiedniej gładkości powierzchni.
Strugarka grubiarka DED7814 wyposażona jest w posuw mechaniczny realizowany za pomocą napędu łańcuchowego. Odbiór materiału zapewniają dwa walki posuwowe.
Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.
4. Ograniczenia użycia
Urządzenie może być użytkowane tylko zgodnie zamieszczonymi poniżej „Dopuszczalnymi warunkami pracy”.
Zabronione jest obrabianie innych materiałów niż lite drewno w postaci desek, łat, listew, belek i innych płaskich elementów.
W konstrukcji i budowie maszyny nie przewidziano zastosowania jej do celów profesjonalnych/zarobkowych.
Strugarka DED7814 może być użytkowana tylko zgodnie z podanymi poniżej warunkami.
Zabrania się obrabiania innych materiałów niż drewno.
Nie zaleca się obrabiania strugarką materiałów łączonych klejem oraz płyt wirowych, sklejek, płyt sprasowanych.
Zabronione jest obrabianie materiałów łączonych elementami obcymi (śrubami, gwoździami, zszywkami itp.)
Zabronione jest obrabianie gałęzi, konarów, okrąglaków, klocków drewna
Zabrania się obrabiania przedmiotów krótszych niż 127mm, węższych niż 19 mm, cieńszych niż 7 mm, szerszych niż 330 mm.
Zabrania się obrabiania przedmiotów na wartości jednorazowego przybrania większa niż 2,5 mm.
Nie podawać materiałów do obróbki cieńszym końcem. Podawać grubszym stosując minimalne przybranie. Zabielić jedynie powierzchnie przy pierwszym przejściu materiału.
Nie należy przeciązać maszyny
Przed cięciem należy odczekać, aż ostra osiągną maksymalna prędkość
Nie uruchamiać maszyny w momencie kontaktu materiału z nożami.
Stołowa strugarka grubiarka nie jest przeznaczona do zastosowania profesjonalnych lecz dla majsterkowiczów i użytku domowego. Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nieopisane w instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych, a deklaracja zgodności traci ważność. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych.
Dopuszczalne warunki pracy
S1 – praca ciągła
Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych o sprawnie działającej wentylacji. Maszyna powinna mieć zapewnione odprowadzenie urobku
- Dane techniczne
| Model | DED7814 |
| Silnik elektryczny | Jednofazowy, komutatorowy |
| Napięcie pracy (V ~Hz) | 230 -50 |
| Moc znamionowa (W) | 2000 |
| Prędkość obrotowa wału nożowego ( min-1 ) | 8000 |
| Waga (Kg) | 30,5 |
| Maksymalna szerokość planowania (mm) | 330 |
| Maksymalna grubość planowania (mm) | 3 |
| Wysokość obrabianego materiału (mm) | 6-160 |
| Szybkość ruchu posuwu (m/min) | 6 |
| Poziom ciśnienia dźwięku LPA dB(A) | 92,8 |
| Poziom mocy dźwięku LwA dB(A) | 106,5 |
| Niepewność pomiaru KPA KwAd dB(A) | 3,0 |
| Stopień ochrony | IP20 |
| Klasa ochronności | II |
Informacja na temat hałasu
Emisja hałasu została określona zgodnie z EN 61029-1, wartości podano powyżej w tabeli.
⚠ UWAGA
Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze używać środków ochrony słuchuł
Deklarowana łączna wartość hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany poziom hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.
Poziom hałasu podczas rzeczywistego użytkowania urządzenia może się różnić od zadeklarowanych wartości, w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone, ale nie jest używane do pracy.
6. Przygotowanie do pracy
UWAGA
Wszystkie czynności przygotowawcze przeprowadzać przy urządzeniu odłączonym od źródła zasilania.
Zamocować (osadzić) cztery gumowe stopki w podstawie maszyny. Przytwierdzić maszynę do stołu, mocując ja czterema śrubami w otworach znajdujących się w stopach korpusu maszyny. Maszyna powinna być ustawiona na płaskiej, równej powierzchni (stół stolarski) w miejscu dobrze oświetionym. Zamontować korbkę przesuwu pionowego zespołu wrzeciona. Korbka znajduje się w opakowaniu wraz ze śrubą i podkładkami. Zamontować korbę za wałku (Zjd. A).
Sprawdzić czy noże nie są poluzowane w uchwycie oraz czy nie wchodzą w kontakt z elementami stałymi maszyny. W razie potrzeby odpowiednio ustawić i dokręcić. Sposób mocowania i wymiany noży oraz ich ustawienia opisano w dalszej części instrukcji, w rozdziale Czynności Obsługowe.
W celu osiągnięcia dokładności w obrabianym materiału, należy dostosować wysokości walków wspomagających podawanie detalu z wysokością stołu roboczego maszyny. Sposób dostosowania wysokości walków opisano w rozdziale Czynności usługowe.
W przypadku obrabiania długich przedmiotów zaleca się stosowanie dodatkowych podpór z obi stron maszyny. Ulatwi to to utrzymywanie równowagi obrabianego przedmiotu i tym samym poprawi jakość struganej powierzchni. Podpory 9zalecane są wałki) należy umieścić przed i z maszyną w odległości równej połowie długości obrabianego detalu. Przykładowo: gdy przeznaczony do strugania detal jest długości 2 m, to podpory rozstawiamy w odległości 1 m od korpusu maszyny zarówno od strony podającej jak i odbierającej
! UWAGA
Użytkowanie maszyny można rozpocząć jedynie wtedy, gdy nie są zdemontowane jakiekolwiek zabezpieczenia
ochronne, osłony, zapadki przeciw odrzutowe itp.
7. Podłączenie do sieci
Przed podłączeniem urządzenia do źródła prądu upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:
| Moc urządzenia [W] | Minimalny przekrój przewodu [mm2] | Minimalna wartość bezpiecznika typu C [A] |
| 1400÷2300 | 1,5 | 16 |
Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy zwrócić uwagę, by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy. Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.
8. Włączanie urządzenia
! UWAGA
Przed uruchomieniem urządzenia bezwzględnie
czynności opisane w rozdziale
„Przygotowanie do pracy”.
Włącznik maszyny znajduje się na części frontowej maszyny od strony podawczej materiału (Zjd. A). Aby uzyskać dostęp do przycisków zasadniczych włącznika, co obrazuje Rys. C należy odchylić pokrywę z czerwonym grzybkiem włącznika, nacisnąć zatrzask (z lewej strony czerwonego grzybka) i podnosząc całość do góry. Przyciski zasadnicze wyłącznika oznakowane są: zielony „I” – służy do uruchamiania maszyny, czerwony „0” – służy do jej zatrzymania. Strugarka posiada także wyłącznik awaryjny STOP pozwalający na odłączenie napięcia bez konieczności dostępu do przycisków zasadniczych wyłącznika. Jego funkcję pełni właśnie czerwony grzybek wyłącznika. W przypadku konieczności natychmiastowego zatrzymania zespołu napędowego strugarki należy dłońą uderzyć w czerwony grzybek by zatrząsnąć pokrywę wyłącznik odłączając tym samym dopływ napięcia do silnika maszyny. Strugarka jest wyposażona w termiczne zabezpieczenie przeciążeniowe, przycisk zabezpieczenia przeciążeniowego umieszczono obok włącznika maszyny po jego lewej stronie (Zjd. A). W przypadku przeciążenia maszyny podczas pracy czujnik przerywa dopływ prądu i przycisk włącznika wysuwa się na zewnątrz. Aby maszynę uzbroić ponownie należy po pewnym czasie od momentu zadziałania zabezpieczenia przeciążeniowego wcisnąć włącznik. Maszyna jest gotowa do pracy. Należy jednak pamiętać, że czas po jakim da się wcisnąć przycisk włącznika jest uzależniony od temperatury otoczenia i ostygnięcia silnika by osiągnął temperaturę pracy.
9. Użytkowanie urządzenia
! UWAGA
Przed przystąpieniem do użytkowania należy bezwzględnie zaznajomić się treścią instrukcji obsługi oraz wykonać ci nastawcze przy więcejej z gniazdka wtyczce, sprawdzić czy wszelkie osłony i skontrolować stan zapadek urządzenia go.
Przeznaczony do obróbki materiał musi spełniać wszystkie parametry określone w punkcie Ograniczenia użycia.
Strugarka grubiarka DED7814 jest maszyną wyposażoną w wal nożowy z dwoma ostrzami ( nożami) o długości 330 mm. Prędkość obrotowa wału nożowego wynosi 8000 obr/min co w zupełnieśc wystarcza by obrobić drewniany element uzyskując gładką i równą powierzchnię. Strugarka posiada dwa walki posuwowe odbierające obrabiany materiał.
Pokręcając korbą przybrania opuścić zespół napędowy z wałem nożowym za pożadaną wysokość. Wartość ta można odczytać ze skali znajdującej się z prawej strony maszyny od strony podawczej (Zdj. A). Włączyć maszynę i pozwolić by nabrała pełnych obrotów, dopiero wtedy można rozpocząć pracę. Obrobiony na strugarce wyrówniarce materiał należy położyć gładką stronę na stole strugarki grubiarki. Wsunąć ręcznie pod uchylne zapadki przeciw odrzutowe, aż przedni wałek posuwowy uchwyci materiał, mechanicznie go odbierze i poda pod wał nożowy i drugi, tylny wałek posuwowy. Nie pchać materiału na siłę.
Pierwsze przepuszczenie każdej deski realizować z minimalnym przybraniem. Obrabiany materiał jedynie "zabielić". Znaczne przybranie obrabianego materiału za pierwszym jego przepuszczeniem przez strugarkę może doprowadzić do uszkodzenia walków pociągowych maszyny. Jest to często objaw, gdy obrabiany materiał jest w kształcie klina i podany jest cieńszym końcem do maszyny, a operator stosuje znaczne wartości przybrania.
Operator powinien obsługiwać maszynę stojąc z boku a nie od czoła maszyny. Takie ustawienie obsługującego minimalizuje ryzyko wystąpienia obrażeń spowodowanych ewentualnym odrzutem obrabianego materiału.
W przypadku obrabiania dosyć długich elementów należy upewnić się przed przystąpieniem do pracy czy obrabiany przedmiot utrzymuje równowagę zarówno od strony podającej jak i odbierającej. W razie konieczności zaleca się zastosować dodatkowe podpory z obu stron maszyny.
W czasie pracy może wystąpić głębsze zestruganie obrabianego detalu na jego początku lub końcu po wyjściu z maszyny. Świadczy to o braku ustawienia walków wspomagających w jednej płaszczyżnie ze stołem roboczym maszyny (zob. Pkt 10. Dostosowanie wysokości walków). Podobny niepożądany efekt będzie występował gdy długi materiał będzie obrabiany bez dodatkowego podparcia z obu stron maszyny lub gdy obrabiany materiał jest krótszy niż 127 mm.
Do poprawnej i bezpiecznej pracy konieczne jest zamontowanie wyrzutnika urobku (Zdj. F). Zaleca się podłączenie odciągu wiórów, by przedłużzyć żywotność urządzenia. W razie braku odciągu wiórów, należy co 6 metrów bieżących obrobionego materiału (przy maksymalnej szerokości obrabianego materiału) odkręcić wyrzutnik urobku i oczyścić maszynę z wiórów.
| TYPOWE, NIPOZĄDANE OBJAWY PRZY STRUGANIU NA STRUGARCE GRUBIARCE | |
| Zmniejszenie grubości elementu w odległości ok. 13 cm:Od czołaOd końca | Nadmierne wystawanie tylnego wałka wspomagającego ponad blat stołuNadmierne wystawianie przedniego wałka wspomagającego ponad blat |
| Nierówności, “fale” na powierzchni obrabianego detalu | Obrabiany element jest mało sztywny lub za cienki |
| Wyrwania drewna, poprzeczne do kierunku posuwu | Zbyt duża wartość przybrania |
| Wybłyszczony ślad na powierzchni obrabianego detalu | Zbyt mały docisk walków posuwowych, przerwa w ruchu posuwowym |
| Złuszczenie otuliny przedniego wałka posuwowego | Zbyt duża wartość przybrania przy materiale w kształcie klina, podanym cieńszym końcem do obróbki |
10. Bieżące czynności obsługowe
⚠ UWAGA Wszystkie czynności obsługowe przeprowadzać przy urządzeniu odłączonym od źródła zasilania.
Dostosowanie wysokości walków wspomagających
Wałki wspomagające zamocowane są we wspornikach blatów dodatkowych stołu roboczego (zdj. A). W celu uzyskania prawidłowości przebiegu strugania, aby na końcach obrabianego materiału nie było większych (głębcszych) wybrać, należy dostosować płaszczyzny obu blatów dodatkowych stołu roboczego z płaszczyzną stołu zasadniczego w taki sposób by położona np. poziomnica na obu blatach i stole roboczym, wskazywała jedną płaszczyznę. Do regulacji wysokości blatów dodatkowych służą cztery śruby regulacyjne z nakrętkami kontrującymi (po dwie na blat dodatkowy), umieszczone pod punktami obrotu obu stołów dodatkowych (zdj. E). Wkręcając lub wykręcając śruby regulacyjne ustalamy właściwą wysokość wsporników z walkami i kontrujemy nakrętkami. Wkręcając (przeciwnie do ruchu wskazówek zegara) opuszczamy blat dodatkowy, wykręcając podnosimy blat dodatkowy. Same walki wspomagające osadzone są trwale we wspornikach blatów dodatkowych i fabrycznie są ustawione na nieznaczną wartość powyżej blatów stołów. Pozwala to na znaczne zmniejszenie tarcia podczas strugania. Czynności regulacyjne powtórzyć po kilku pierwszych przejściach materiału. Regularnie sprawdzać czy nie nastąpiło rozregulowanie prawidłowych ustawień. W razie konieczności dokonać wspomnianych czynności nastawczych.
Ustawianie wysokości noży
Po stronie odbiorczej maszyny na wysokości zespołu napędowego znajduje się plastikowa pokrywa z króćcem wyrzutnika urobku, zamocowana na 4 śrubach. Śruby należy wykręcić za pomocą klucza amputowego znajdującego się w opakowaniu z maszyną i zdjąć osłonę (zdj. F). Wygodniej jest to zrobić po uprzednim opuszczeniu zespołu napędowego. Po zdemontowaniu pokrywy uzyskujemy dostęp do wału nożowego z zamocowanymi na nim nożami. Noże osadzone są na wale nożowym w listwach zaciskowych, zablokowanych dziewięcioma śrubami mocującymi. Aby złuzować mocowanie listwy należy śruby lekko wkręcić (przeciwnie do wskazówek zegara) zaczynając od środkowej następnie po prawej stronie a potem po lewej stronie. Kolejna, następna po prawej po czym po lewej, aż poluzujemy wszystkie. W takiej samej kolejności wkręcamy wszystkie poluzowane do momentu, aż noż będzie się swobodnie przemieszczał w listwie zaciskowej. Pod nożem znajdują się dwie sprężynki powodujące wypychanie noża ku górze. Obrazuje to rys nr B. Na rys D pokazano jak należy ustawiać optymalną wysokość noża za pomocą przymiaru. Przymiar jest integralną częścią wyposażenia maszyny. Ustawiamy go na środku długości wału nożowego w taki sposób by stopki przymiaru przylegały do wału, a zaznaczony grubą kreską występ na przymiarze (rys. nr D) oparł się na ostrzu lużno przemieszczającego się noża wypychanego ku górze przez sprężynki. Pozwoli to ostrzu wysunąć się jedynie na optymalną wysokość, zapewniającą prawidłowy przebieg operacji strugania. Przytrzymując przymiar ustawiony w sposób wyżej opisany należy odkręcić śruby mocujące w listwach zaciskowych i kolejno od środka a następnie po prawej i lewej stronie lekko zablokować śrubami listę zaciskową z nożem. Następnie zablokować mocniej w takiej samej kolejności, po czym zablokować z siłą końcową. Z drugim nożem należy postąpić analogicznie.
Należy pamiętać, że prawidłowe ustawienie wysokości noży na wale nożowym ma kapitalne znaczenie dla jakości obróbki i bezpieczeństwa pracy. Czynność ustawiania noży na wale wymaga staranności i zawsze musi być taka sama dla obu noży.
Wymiana noży
Podobnie jak w przypadku ustawienia wysokości noży należy najpierw zdemontować plastikową pokrywę z króćcem wyrzutnika urobku, zamocowaną na 4 śrubach. Śruby należy wykręcić za pomocą klucza ampulowego znajdującego się w opakowaniu z maszyną i zdjęć osłone. Wygodniej jest to zrobić po uprzednim opuszczeniu zespołu napędowego. Po zdemontowaniu pokrywy uzyskujemy dostęp do wału nożowego z zamocowanymi na nim nożami. Noże osadzone są na wale nożowym w listwach zaciskowych, zablokowanych siedmioma śrubami mocującymi. Śruby poluzować lekko (wkręcając) zaczynając od środkowej następnie po prawej stronie a potem po lewej stronie. Kolejna, następna po prawej po czym po lewej, aż poluzujemy wszystkie. W takiej samej kolejności wkręcamy wszystkie poluzowane do momentu, aż noż będzie się swobodnie przemieszczal w listwie zaciskowej. Wyjąć listwę z nożem pozostawiając osadzone w gniazdach wału nożowego sprężynki. Zjdąć zużyty noż. Na listwie mocującej znajdują się dwa kołki a w nożu dwa otworki w kształcie łęzki. Osadzić noż na listwie tak by otwory w nożu trafiły na kołki w listwie. Całość osadzić w kanale wału nożowego.
! UWAGA
Należy zwrócić uwagę na prawidłowość osadzenia
noża na listwie, a tym samym zgodność ustawienia
noża z kierunkiem obrotów wału nożowego. Nieprawidłowe, niezgodne z kierunkiem zamocowanie uniemożliwi prawidłową pracę maszyny i może doprowadzić do jej uszkodzenia.
Sprawdzić czy nóż swobodnie przemieszcza się góra dół na sprężynkach. Następnie przeprowadzić proces ustawiania wysokości noży opisany powyżej. Z drugim ostrzem postąpić analogicznie.
Wymianę noży każdorazowo wykorzystać do dokładnego oczyszczenia wału nożowego i kanału na listwę zaciskową z nożami.
! UWAGA
Bardzo Istotnym jest by noże były jednakowo
ustawione i wystawały z wału nożowego o taką samą
ca się ustawiania wysokości noża bez przymiaru.
Sprawdzanie noży - ostrzenie
Prawidłowość operacji strugania w dużej mierze jest uzależniona od stanu noży maszyny. Noże muszą być ostre. Tępe noże pogarszają jakość obróbki, zbytecznie obciążają maszynę i skrajnym przypadku mogą doprowadzić do jej uszkodzenia. Noże należy traktować zawsze jako pare, ostrzyć razem, wymieniać równocześnie na noże o takiej samej wadze i rozmiarze. Ostrzenie noży zlecać specjalistom. Przed ostrzeniem należy zawsze noże oczyścić z przylepionych i spieczonych cząstek obrabianego materiału. Po ostrzeniu wskazane jest przeprowadzenie wygładzania noży co w sposób znaczący przedłuża żywotność ostrza.
Wymiana paska napędowego
Aby uzyskać dostęp do paska napędowego należy usunąć prawą boczną pokrywę (od strony korbki), zamocowaną czterema wkrętami. Jeden wkręt umieszczony jest od frontu maszyny nad wskaźnikiem skali przybrania, drugi analogicznie po przeciwnej stronie maszyny, oraz dodatkowe dwa wkręty znajdujące się po bokach rączki (zdj. G). Po zdjęciu pokrywy, oraz odkręceniu dwóch osłon paska (zdj. H) uzyskujemy dostęp do paska napędowego. Usunąć pasek poprzez obrót wału nożowego z jednoczesnym odciąganiem paska na zewnątrz. Umocować nowy pasek, upewniając się, że pasek jest prawidłowo osadzony na kołach pasowych, centralnie na kanałach obu kół. Po osadzeniu paska na kołach należy zamontować uprzednio usuniętą pokrywę boczną.
Wymiana szczotek

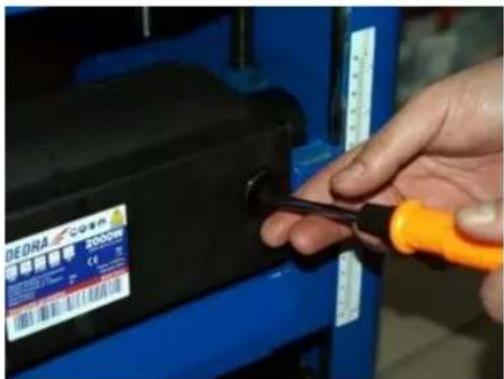

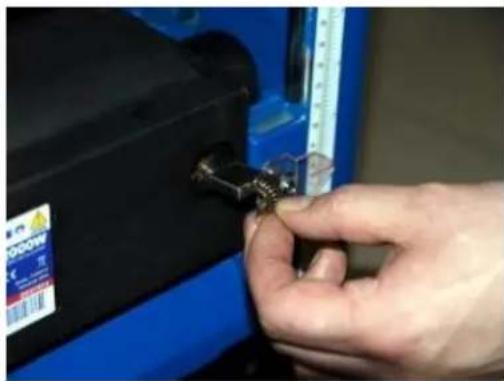

Aby wymienić szczotki grafitowe należy odkręcić zaślepkę szczotek (zdj. I), co pozwała uzyskać dostęp do szczotki (zdj. J). Druga szczotka znajduje się symetrycznie z drugiej, tylnej strony maszyny. Szczotki należy wymienlać parami. Po wymianie na nowe, dokręcić zaślepki. Szczotki powinny być regularnie sprawdzane, gdy są krótsze niż około 5 mm należy je bezwzględnie wymienić na nowe.
Czyszczenie i smarowanie
Maszynę i stanowisko pracy należy utrzymywać w czystości. Szczególną uwagę należy zwrócić na części walków posuwowych i wspomagających (możliwość zanieczyszczenia przez żywicę z obrabianego drewna), na komorę wyrzutnika trocin (wióry, pył) oraz na części gwintowane związane z pionowym posuwem zespołu wrzeciona (resztki obrabianego materiału, pył). Bardzo istotnym jest utrzymywanie w czystości łańcuchów napędowych i kół napędu łańcuchowego. Resztki obrabianego materiału pozostawiane na łańcuchach i kołach mogą doprowadzić do pęknięcia tych elementów. Najefektywniejszym sposobem czyszczenia jest przedmuchanie maszyny sprężonym powietrzem ewentualnie przetarcie pędzlem. Każdorazowo przed rozpoczęciem pracy sprawdzić stan zapadek przeciw odrzutowych. Muszą opadać swobodnie, dlatego koniecznym jest dokładnie czyszczenie ich po zakończeniu pracy. Oczyszczone przetrzeć np preparatem WD 40. Okresowo, w zależności od częstotliwości użytkowania, należy smarować ostrza oraz pary kół zebatych i śruby przesuwu pionowego. Ostrza smarujemy lekko np. preparatem WD40 (zabezpieczenie antykorozyjne). Pary kół zebatych oraz śruby posuwu pionowego smarujemy np. smarem ŁT4, dbając by te elementy nie pracowały „na sucho”.
Przechowywanie i transport
Gdy urządzenie nie jest użytkowane, należy przechowywać je odłączone od źródła zasilania, poza zasięgiem dzieci, w suchym i przewiewnym miejscu. Urządzenie oraz inne elementy wymienione w kompletacji należy transportować w miarę możliwości w oryginalnym opakowaniu, w sposób nienarażający ich na działanie szkodliwych warunków otoczenia takich jak: wilgoć, opady atmosferyczne, wysoka temperatura (powyżej 50°C), nacisk mogący skutkować uszkodzeniem mechanicznym i innych, mogących mieć negatywny wpływ na opakowanie lub jego zawartość.
11. Części zamienne i akcesoria
W celu zakupu części zamiennych i akcesoriów należy skontaktować się z serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji. Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego.
W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu najbliższego względem miejsca zamieszkania (lista serwisów na stronie www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).
12. Samodzielne usuwanie usterek
! UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek odłączyć urządzenie od zasilania.
| Problem | Przyczyna | Rozwiązanie |
| Maszyna nie działa | Kabel zasilający jest złe podłączony | Wcisnąć głębiej wtyczkę do gniazdka zasilającego |
| W gniazdku nie ma napięcia | Sprawdzić napięcie w gniazdku, sprawdzić czy nie zadziałał bezpiecznik. | |
| Silnik przegrzewa się | Zapchane otwory wentylacyjne | Oczyścić otwory wentylacyjne |
| Maszyna rusza z trudem | Niedrożność układu odbierającego urobek | Oczyścić kanał wyrzutnika trocin |
| Zatarte łożyska silnika | Przekazać maszynę do naprawy | |
| Maszyna traci moc | Tępe noże | Naostrzyć noże |
| Żle dobrana wysokość noży | Dopasować wysokość przymiarem | |
| Zanieczyszczony stół roboczy lub zabrudzony (zaklejony) wał nożowy | Odłączyć od sieci maszynę i oczyścić |
13. Kompletacja urządzenia
- Przymiar do ustawiania wysokości noża (1szt.), 2. Korbka (1szt.), 3. Klucz ampulowy (1szt.), 4. Klucz płaski do regulacji i demontażu noży (1 szt) 5. Stopki gumowe (4 szt)
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.
Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
Użytkownicy w krajach Unii Europejskiej
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.
Pozbywanie się odpadów w krajach poza Unią Europejską
Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.
15. Wykaz części do rysunku złożeniowego
DED7814
01 Uchwyt
02 Podkładka sprężynująca
03 Śruba
04 Skala
05 Obudowa prawa
06 Stół dolny
07 Pręt prowadzący
08 Gumowa stopa
09 Kółko wałka
10 Kolo zębate
11 Prowadnica prawa
12 Šruba
13 Podkładka
14 Płytka mocująca
15 Podstawa
16 Płytka
17 Nakrętka
18Nakrętka
19 Podkładka
20 Podkładka sprężynująca
21 Šruba
22 Šruba
23 Sworzeń
24 Płyta stołu pomocniczego
25 Šruba
26 Podkładka sprężynująca
27 Nakrętka zabezpieczająca
28 Šruba
29 Nasadka walka
30 Rolka prowadząca
31 Stół pomocniczy
32 Pręt mocujący
33 Klin
34 Łożysko
35 Nakrętka
36 Prowadnica lewa
37 Płyta
38 Obudowa lewa
39 Ostona paska napędowego
40 Pasek napędowy
41 Nakrętka
42 Podkładka
43 Koło pasowe odbiorcze
44 Łożysko
45 Wał nożowy
46 Stalowa kulka
47 Podkładka
48 Ostrze robocze
49 Sworzeń
50 Listwa ustalająca
51 Šruba
52 Šruba
53 Pokrywa wiórów
54 Podkładka
55 Zęby zabezpieczające
56 Pręt mocujący zęby
57 Šruba
58 Wskaźnik
59 Šruba
60 Šruba
62 Podkładka
63 Płytka mocująca łożysko
64 Šruba
65 Obudowa górna
66 Šruba
67 Šruba
68 Podkładka
69 Podkładka 70 Śruba
71 Šruba
72 Panewka wałka
74 Wałek pociągowy stalowy
75 Wałek pociągowy gumowy
78 Koło łańcuchowe
80 Lańcuch
81 Ostona łańcucha
82 Zaślepka szczotko trzymacza
83Szczotka elektrografitowa
84 Szczotko-trzymacz
85 Koło pasowe napędowe
86 Obudowa silnika
87 Łożysko 6201
88 Wirnik
89 Stojan
90 Tuleja
91 Koło blokujące
92 Šruby
93 Łożysko 6200
94 Ostona środkowa
95 Tulejka
96 Ośłonka
97 Metalowa kulka
98 Oś koła zębatego 1
99 Koło zębate
100 Ośłonka
101 Oś koła zębatego 2
102 Koło zębate 2
103 Koło zębate 3
104 Łożysko 6002
105 Wpust
106 Wałek
107 Przekładnia
108 Šruba
109 Šruba
110 Osłona tylna
111 Gniazdo przyłączeniowe
112 Šruba
113 Przyłącze
114 Kondensator
115 Obudowa gniazda
116 Šruba
118 Przewód
119 Odgiętka
120 Klucz
122 Bezpiecznik przeciążeniowy
123 Włącznik
132 Podkładka
150 Korba kpl. (12,125-127,129)
151 Przymiar do ustawiania
wysokości noża kpl. (136,137,140)
152 Zespół napędowy kpl.
61 Nakrętka
Karta gwarancyjna
na
Strugarka Grubiarka
Nr katalogowy: DED7814 nr partii:
(zwane dalej Produktem)
Data zakupu Produktu: ......
Pieczęć sprzedawcy
Data i podpis sprzedawcy:
......
Oświadczenie Użytkownika:
Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:
Data i miejsce
Podpis Użytkownika
I. Odpowiedzialność za Produkt
-
Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
-
Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.
-
Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.
-
Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o lle wada ujwniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.
-
W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.
II. Okres gwarancji
| Elementy Produktu | Czas trwania ochrony gwarancyjnej |
| Strugarka Grubiarka | 24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej |
| Pasek napędowy | 3 miesiące licząc od daty zakupu |
| Noże | Nie podlegają gwarancji |
III. Warunki skorzystania z gwarancji
- Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
-
Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
-
Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
-
Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:
a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;
b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika; d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
- Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
- numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
- plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.
- Úwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.
IV. Procedura reklamacyjna
- W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
- Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie
7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni. - Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
- Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).
- Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
- Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
- Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
- Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
- Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
- Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.
Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
Dedra Exim Sp. z o.o.
ul. 3 Maja 8, 05-800 Pruszków
Tel. +48 22 73 83 777, fax +48 22 73 83 779
www.dedra.pl, serwis@dedra.pl
Adnotacje o dokonanych naprawach / Záznamy o provedených opravách / Záznamy o vykonaných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Annotations des repartions realisees / Anotaciones de las reparaciones realizadas / Mențiuni cu privire la reparațiile efectuate / Aantekeningen over uigevoerde reparaties / Vermerke über ausgeführte reparationen
| Data zgłoszenia do naprawy / Datum nahlášení k opravě / Dátum odovzdania do opravy / Atidavimo remontui data / Produkta nodošanas remontă datums / A javításra történő bejelentés dátuma/Date de la déclartion de réparation / Fecha de presentación a la reparación / Data predării la reparație / Datum voor het opgeven voor de reparatie / Datum der Anmeldung zur Reparatur | Data wykonania naprawy / Datum provedení opravy / Dátum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Date de la réalisation de réparation / Fecha de realización de la reparación / Data efectuării reparației / Uitvoeringsdatum van de reparatie / Datum der Ausführung der Reparatur | Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy, opis vykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek leírása / Etendue de réparation (définition des causes) / Alcance de la reparación, descripción de las actividades de reparación / Domeniul de reparație, descrierea operațiilor de reparație / De reikwijdte van reparatie, een beschrijving van toegepaste reparatie-activiteiten / Umfang der Reparatur , Beschreibung der Tätigkeiten | Podpis wykonującego naprawę / Podpis opraváře / Podpis osoby vykonávajúcej opravu / Remonta atliekančio asmens parašas / Remonta veicēja paraksts / A javítást végző aláírása / Signature de la personne faisant la réparation / Firma de la persona que realizó la reparación / Semnătura persoanei care a efectuat reparația / Handtekening van de uitvoerende persoon / Unterschrift der die Reparatur ausführenden Person |
