Typ produktu	Pralka wolnostojąca
Marka	Siemens
Model	WG44G2ZSPL
Wymiary (wys. x szer. x gł.)	84,8 cm x 59,8 cm x 59,0 cm
Głębokość z zamkniętymi drzwiami	63,6 cm
Głębokość z otwartymi drzwiami	107,3 cm
Masa	72,5 kg
Maksymalny wsad	9,0 kg
Napięcie zasilania	220-240 V, 50-60 Hz
Moc znamionowa	2300 W
Minimalne zabezpieczenie instalacji	10 A
Ciśnienie wody	100 kPa (1 bar) – 1000 kPa (10 bar)
Programy	Bawełna, Eco 40-60, Syntetyki, Mix szybki, Delikatne/Jedwab, Bielizna, Wełna, Płukanie, Wirowanie/Odpompowanie, Higiena, Outdoor/Impregnacja, smartFinish, Czyszczenie bębna, Super 15'/30'
Maksymalna prędkość wirowania	1400 obr./min
Klasa energetyczna	– (zgodnie z etykietą UE)
Funkcje dodatkowe	varioSpeed, Plamy, Gotowe za, Pranie wstępne, Dodatk. płukanie, Łatwe prasowanie, Zabezpieczenie przed dziećmi
Wyświetlacz	Cyfrowy z czasem, temperaturą, prędkością i wskazaniami
System kontroli wyważenia	Tak
Długość węża doprowadzającego wodę	150 cm
Długość węża odprowadzającego wodę	150 cm
Długość przewodu zasilającego	160 cm
Poziom hałasu (wirowanie)	– (brak danych w instrukcji)

Często zadawane pytania - WG44G2ZSPL SIEMENS

Jak uruchomić pierwsze pranie w pralce Siemens WG44G2ZSPL?

Przed pierwszym użyciem należy uruchomić program Czyszczenie bębna bez wsadu. Dodaj około 1 litra wody do komory II oraz połowę zalecanej ilości uniwersalnego proszku do prania z wybielaczem. Ustaw pokrętło na program Czyszczenie bębna i naciśnij Start Dodanie prania.

Jak wyczyścić szufladkę na środki piorące?

Wyciągnij szufladkę, naciśnij wkład w dół i wyjmij go. Wyczyść szufladkę i wkład wodą i szczoteczką, następnie osusz. Wyczyść też otwór w urządzeniu. Wsuń szufladkę z powrotem.

Co oznacza kod błędu E:36 / -10?

Kod błędu E:36 / -10 wskazuje na problem z odprowadzaniem wody. Sprawdź, czy wąż odpływowy nie jest zagięty lub zatkany. Wyczyść pompę wody – instrukcja w rozdziale 17.3. Upewnij się, że pokrywa pompy jest prawidłowo zamontowana.

Jak aktywować blokadę przed dziećmi?

Naciśnij jednocześnie dwa przyciski przez około 3 sekundy. Na wyświetlaczu pojawi się symbol kłódki. Blokada pozostaje aktywna nawet po wyłączeniu urządzenia. Aby dezaktywować, naciśnij ponownie te same przyciski przez 3 sekundy.

Jaka jest maksymalna pojemność bębna?

Maksymalny wsad dla pralki Siemens WG44G2ZSPL wynosi 9,0 kg dla programu Bawełna. Dla innych programów pojemność jest mniejsza – sprawdź tabelę programów w instrukcji.

Jak wyregulować nóżki, aby pralka stała stabilnie?

Użyj klucza płaskiego 17 mm, aby odkręcić nakrętki zabezpieczające. Obracaj nóżki, aby wypoziomować urządzenie – sprawdź poziomnicą. Dokręć nakrętki do obudowy, przytrzymując nóżkę.

Co zrobić, gdy pralka nie pobiera wody?

Sprawdź, czy zawór wody jest otwarty, a wąż dopływowy nie jest zagięty. Wyczyść filtry w dopływie wody – odkręć wąż od urządzenia i wyjmij sitka. Upewnij się, że program został uruchomiony przyciskiem Start Dodanie prania.

Jak użyć funkcji varioSpeed?

Po wybraniu programu naciśnij przycisk varioSpeed, aby skrócić czas prania. Zużycie energii wzrasta, ale skuteczność prania pozostaje taka sama. Funkcja jest dostępna w wielu programach, np. Bawełna, Mix szybki.

Jak często należy czyścić bęben?

Regularnie, zwłaszcza jeśli często pioriesz w niskich temperaturach (40°C i poniżej). Uruchamiaj program Czyszczenie bębna bez wsadu z dodatkiem proszku z wybielaczem. Po każdym praniu pozostawiaj drzwi otwarte, aby bęben wysechł.

Co oznacza migający symbol przypomnienia o czyszczeniu bębna?

Symbol miga, gdy bęben jest zanieczyszczony – zwykle po dłuższym okresie bez prania w temperaturze 60°C lub wyższej. Uruchom program Czyszczenie bębna, aby usunąć osady i zapobiec nieprzyjemnym zapachom.

INSTRUKCJA OBSŁUGI WG44G2ZSPL SIEMENS

pl Instrukcja obsługi i instrukcje montażu

Więcej informacji na ten temat można znaleźć w cyfrowym podręczniku użytkownika.

1.1 Wskazówki ogólne 4
1.2 Użytkowanie zgodne z przeznaczeniem.... 4
1.3 Ograniczenie grupy użytkowników 4
1.4 Bezpieczna instalacja...... 5
1.5 Bezpieczne użytkowanie ..... 7
1.6 Bezpieczne czyszczenie i konserwacja 9

2 Zapobieganie szkodom materialnym.... 11

3 Ochrona środowiska i oszczędność.... 12

3.1 Usuwanie opakowania ..... 12
3.2 Oszczędzanie energii i zasobów naturalnych 12
3.3 Tryb oszczędzania energii..... 12

4 Ustawianie i podłączanie...... 13

4.1 Rozpakowywanie urządzenia .. 13
4.2 Zakres dostawy 13
4.3 Wymagania dotyczące miejsca ustawienia.... 13

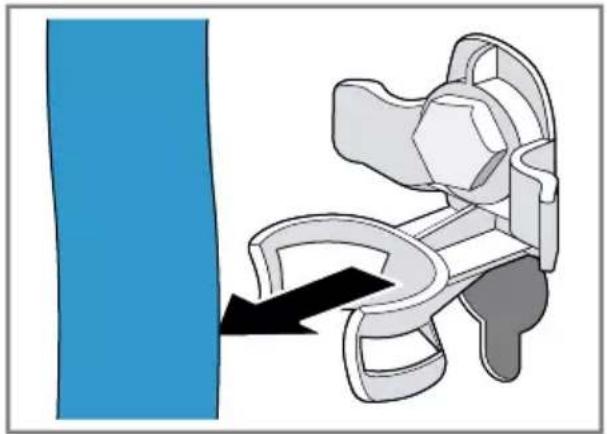

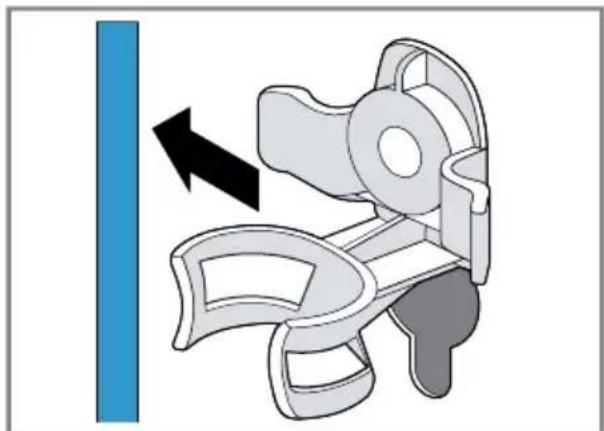

4.4 Demontaż zabezpieczeń transportowych.... 14
4.5 Podłączanie urządzenia ..... 16
4.6 Wypoziomowanie urządzenia.. 17

5 Poznawanie urządzenia .... 18

5.1 Urządzenie.... 18
5.2 Szufladka na środki piorące.... 18
5.3 Pulpit obsługi.... 19

6 Przed pierwszym użyciem ..... 20

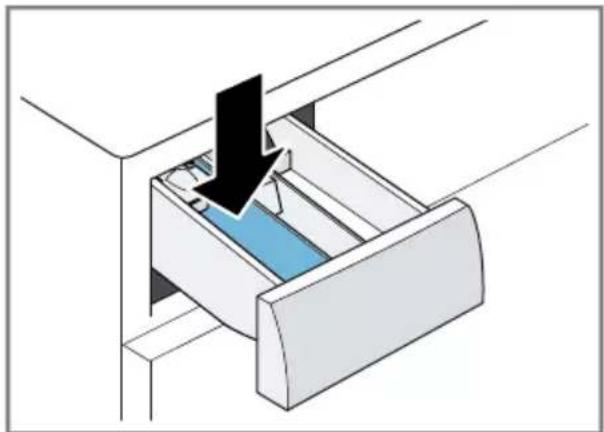

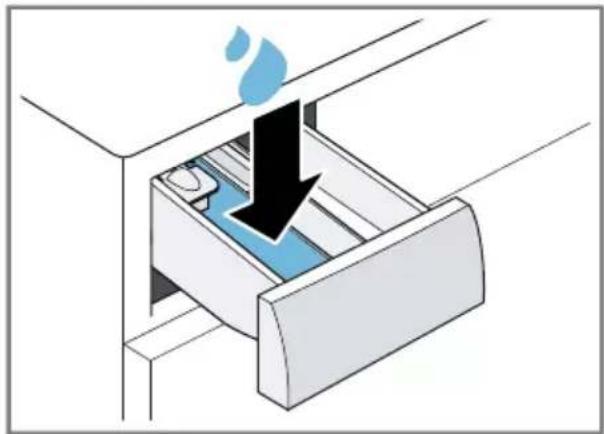

6.1 Uruchamianie cyklu prania bez tekstyliów 20

7 Wyświetlacz.... 21

8 Przyciski 24

9 Programy 26

10 Akcesoria.... 31

11 Pranie.... 31

11.1 Przygotowanie prania...... 31

12 Środki piorące i pielęgnacyjne 32

13 Podstawowy sposób obstugi.... 32

13.1 Włączanie urządzenia...... 32
13.2 Ustawianie programu ..... 32
13.3 Dopasowywanie ustawień programu.... 32
13.4 Wkładanie prania 32

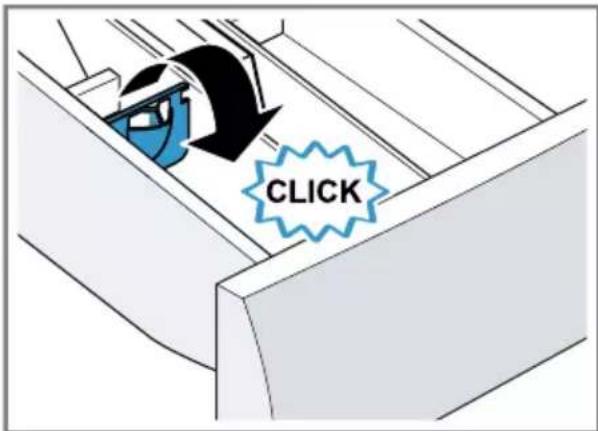

13.5 Wkładanie dozownika środków piorących w płynie..... 33
13.6 Stosowanie dozownika środków piorących w płynie.. 33
13.7 Wsypywanie/wlewanie środka piorącego i pielę- gnacyjnego.... 34
13.8 Włączanie programu ..... 34
13.9 Namaczanie prania 34
13.10 Dokładanie prania 34
13.11 Przerwanie programu ..... 34
13.12 Wyjąć pranie.... 35
13.13 Wyłączanie urządzenia...... 35

14 Zabezpieczenie przed dziećmi 35

14.1 Aktywacja zabezpieczenia przed dziećmi 35
14.2 Dezaktywacja zabezpieczenia przed dziećmi 35

15 Ustawienia podstawowe...... 36

15.1 Przegląd ustawień podstawowych.... 36
15.2 Zmiana ustawień podsta- wowych.... 37

16 Licznik programów ...... 37

16.1 Wywoływanie licznika programów.... 37

17 Czyszczenie i pielęgnacja..... 37

17.1 Czyszczenie bębna 37

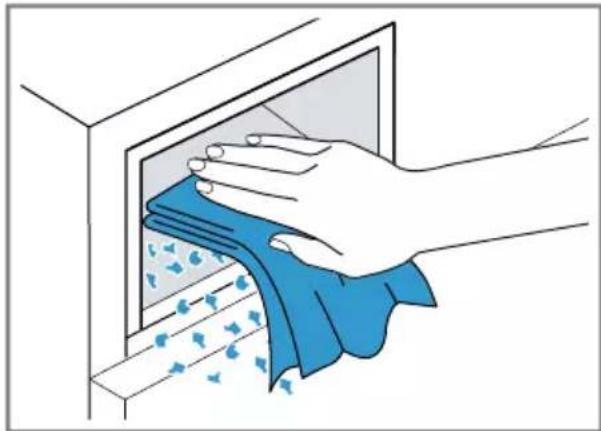

17.2 Czyszczenie szufladki na środki piorące ...... 37

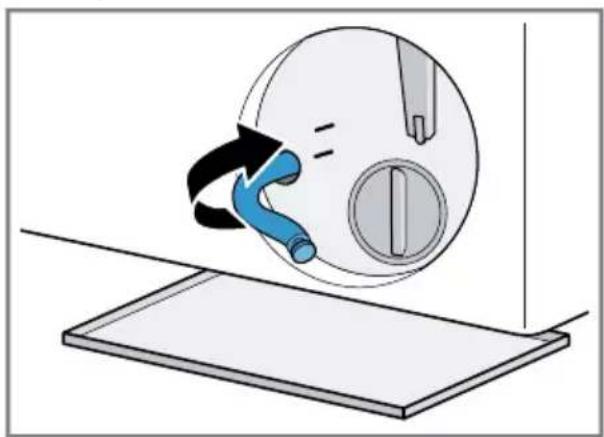

17.3 Czyszczenie pompy wody ..... 38

18 Usuwanie usterek...... 42

18.1 Odblokowanie awaryjne ..... 52

19 Transport, przechowywanie i utylizacja.... 52

19.1 Demontaż urządzenia...... 52
19.2 Montaż zabezpieczeń transportowych.... 52
19.3 Ponowne uruchomienie urządzenia 52
19.4 Utylizacja zużytego urządzenia 53

20 Serwis 53

20.1 Numer produktu (E-Nr) i nu-mer fabryczny (FD).... 54

21 Parametry zużycia.... 55

22 Dane techniczne.... 56

1 Bezpieczeństwo

Przestrzegać poniższych wskazówek bezpieczeństwa.

1.1 Wskazówki ogólne

■ Należy dokładnie przeczytać niniejszą instrukcję.
■ Instrukcję należy zachować i starannie przechowywać jako źródło informacji, a także z myślą o innych użytkownikach.
- Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie wolno go podłączać.

1.2 Użytkowanie zgodne z przeznaczeniem

Urządzenia należy używać wyłącznie:

■ do prania tekstyliów przystosowanych do prania w pralkach automatycznych oraz wełny przystosowanej do prania ręcznego zgodnie z informacjami podanymi na etykiecie produktu.
■ przy użyciu wody wodociągowej i standardowych dostępnych w handlu środków piorących i pielęgnacyjnych.
■ w prywatnym gospodarstwie domowym i zamkniętych pomieszczeniach domowych.
■ do wysokości 4000 m nad poziomem morza.

1.3 Ograniczenie grupy użytkowników

To urządzenie może być obsługiwane przez dzieci powyżej lat 8 oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo osoby nieposiadające wymaganego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdują się one pod nadzorem lub zostały dokładnie poinformowane o sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd zagrożenia.

Dzieciom nie wolno bawić się urządzeniem.

Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzia- nych dla użytkownika czynności z zakresu czyszczenia i konser- wacji urządzenia.

Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom domowym.

1.4 Bezpieczna instalacja

⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!

Nieprawidłowo wykonane instalacje stanowią poważne zagrożenie.

• Urządzenie należy podłączyć i użytkować zgodnie z informacja- mi podanymi na tabliczce znamionowej.
• Urządzenie musi być podłączone do sieci elektrycznej prądu przemiennego przez prawidłowo zainstalowane gniazdo z elementem uziemiającym.
• Układ przewodów ochronnych domowej instalacji elektrycznej musi być wykonany zgodnie z przepisami. Instalacja musi mieć wystarczająco duży przekrój kabla.
  W przypadku stosowania wyłącznika różnicowoprądowego należy stosować tylko jeden typ z oznaczeniem 📞
• Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie przełączające, np. wyłącznik czasowy lub pilot zdalnego sterowania.
  Jeśli urządzenie jest zainstalowane, wtyczka przewodu zasilającego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest możliwy, w obrębie stałej instalacji elektrycznej należy zainstalować odłącznik zgodny z przepisami instalacyjnymi, odłączający wszystkie bieguny urządzenia od sieci elektrycznej.
• Przy ustawianiu urządzenia należy uważać, by nie doszło do zaciśnięcia lub uszkodzenia przewodu sieciowego.

Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią poważne zagrożenie.

• Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z gorącymi częściami urządzenia lub źródłami ciepła.
• Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawędziami.
• Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewodu przyłączeniowego.

⚠ OSTRZEŻENIE – Ryzyko pożaru!

Używanie przedłużonego przewodu sieciowego i niezaaprobowanych adapterów stanowi zagrożenie.

▶ Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
- Używać tylko zaaprobowanych przez producenta adapterów i przewodów sieciowych.
Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy przewód sieciowy, należy się skontaktować ze specjalistyczną firmą elektryczną, która dokona odpowiedniej adaptacji domowej instalacji elektrycznej.

⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!

Duży ciężar urządzenia może spowodować zranienie.

▶ Nie podnosić urządzenia w pojedynkę.

Jeśli pralka i suszarka zostaną ustawione jedna na drugiej nie- zgodnie z instrukcją, urządzenie ustawione na górze może spaść.

• Do mocowania suszarki na pralce używać wyłącznie zestawu łączeniowego producenta suszarki. Inna metoda ustawienia jest niedozwolona.
• Nie stawiać jednego urządzenia na drugim, jeśli producent suszarki nie oferuje odpowiedniego zestawu połączeniowego.
• Nie stawiać urządzeń różnych producentów i o różnej głębokości i szerokości jedno na drugim.
• Nie stawiać pralki i suszarki ustawionych jedna na drugiej na podwyższeniu, gdyż urządzenia mogą się przewrócić.

⚠ OSTRZEŻENIE – Ryzyko uduszenia się!

Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinąć się w nie i udusić się.

• Materiały z opakowania należy trzymać poza zasięgiem dzieci.
• Nie pozwalać dzieciom na zabawę opakowaniem, a szczególnie folią.

⚠ WAŻNE – Ryzyko odniesienia obrażeń!

Urządzenie może wibrować lub przemieszczać się podczas pracy.

▶ Ustawić urządzenie na czystym, równym i twardym podłożu.

Wypoziomować urządzenie za pomocą nóżek i poziomnicy.

Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi potknięciem.

▶ Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie występowało żadne niebezpieczeństwo potknięcia się.

Jeśli urządzenie jest przesuwane za wystające elementy, jak np. drzwi, części mogą się oderwać.

▶ Nie przesuwać urządzenia za wystające elementy.

⚠ WAŻNE – Ryzyko zacięcia!

Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w przypadku dotknięcia.

▶ Nie dotykać ostrych krawędzi urządzenia.
- Podczas instalacji i transportu urządzenia używać rękawic ochronnych.

1.5 Bezpieczne użytkowanie

⚠ OSTRZEŻENIE – Ryzyko porażenia prądem!

Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy stanowią zagrożenie.

▶ Nigdy nie włączać uszkodzonego urządzenia.
- Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przyłączeniowego.
W przypadku uszkodzenia urządzenia lub przewodu przyłączeniowego należy natychmiast wyciągnąć wtyczkę przewodu przyłączeniowego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej i zamknąć zawór wody.
▶ Wezwać serwis. → Strona 53

Wnikająca wilgoć może prowadzić do porażenia prądem.

▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
- Nigdy nie narażać urządzenia na działanie wysokiej temperatury i wilgoci.
- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.

OSTRZEŻENIE – Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.

• Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.
• Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.

⚠ OSTRZEŻENIE – Ryzyko uduszenia się!

Dzieci mogą połknąć drobne części lub zadławić się nimi, co może doprowadzić do uduszenia.

• Drobne części należy trzymać poza zasięgiem dzieci.
  ▶ Nie należy pozwalać dzieciom na zabawę drobnymi częściami.

⚠ OSTRZEŻENIE – Ryzyko zatrucia!

Środki piorące i pielęgnacyjne mogą spowodować zatrucie w przypadku połknięcia.

W razie przypadkowego połknięcia środka należy zasięgnąć porady lekarskiej.
- Środki piorące i pielęgnujące przechowywać w miejscu niedostępnym dla dzieci.

⚠ OSTRZEŻENIE – Ryzyko wybuchu!

Jeśli pranie zostało wcześniej poddane działaniu środków czyszczących na bazie rozpuszczalników, może to spowodować wybuch w urządzeniu.

- Przed praniem dokładnie wypłukać rzeczy poddane wstępnemu czyszczeniu.

⚠ WAŻNE – Ryzyko odniesienia obrażeń!

Wchodzenie lub wspinanie się na urządzenie może spowodować pęknięcie pokrywy.

▶ Nie wchodzić, ani nie wspinać się na urządzenie. Urządzenie może się przewrócić w przypadku siadania na otwartych drzwiach lub opierania się o nie.

▶ Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.

▶ Nie stawiać żadnych przedmiotów na drzwiach urządzenia.
Przy wkładaniu rąk do obracającego się bębna może dojść do zranienia.
- Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzyma.

⚠ WAŻNE – Ryzyko oparzenia!

Roztwór środka piorącego jest gorący podczas prania w wysokich temperaturach.

▶ Nie dotykać gorącego roztworu środka piorącego.

⚠ WAŻNE – Ryzyko oparzeń chemicznych!

Przy otwieraniu szufladki na środki piorące znajdujące się w urządzeniu środki piorące i pielęgnacyjne mogą pryskać. W przypadku kontaktu z oczami lub skórą może dojść do podrażnień.

W przypadku kontaktu ze środkami piorącymi lub pielęgnacyjnymi dokładnie przepłukać oczy lub skórę czystą wodą.
- W razie przypadkowego połknięcia środka należy zasięgnąć porady lekarskiej.
- Środki piorące i pielęgnujące przechowywać w miejscu niedostępnym dla dzieci.

1.6 Bezpieczne czyszczenie i konserwacja

⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.

• Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
  W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.

Wnikająca wilgoć może prowadzić do porażenia prądem.

- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.

⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!

Stosowanie nieoryginalnych części zamiennych i elementów wyposażenia dodatkowego jest niebezpieczne.

- Używać wyłącznie oryginalnych części zamiennych i elementów wyposażenia dodatkowego producenta.

⚠ OSTRZEŻENIE – Ryzyko zatrucia!

Stosowanie środków czyszczących zawierających rozpuszczalniki może spowodować powstanie toksycznych oparów.

- Nie stosować środków czyszczących zawierających rozpuszczalniki.

2 Zapobieganie szkodom materialnym

UWAGA!

Nieprawidłowe dozowanie płynów do płukania tkanin, środków piorących, środków pielęgnacyjnych i czyszczących może mieć negatywny wpływ na działanie urządzenia.

- Przestrzegać zaleceń producenta dotyczących dozowania.

Przekroczenie maksymalnej pojemności załadunkowej ma negatywny wpływ na działanie urządzenia.

- Przestrzegać maksymalnej poje- mości załadunkowej dla każdego programu i nie przekraczać jej. → "Programy", Strona 26

Podczas transportu urządzenie ma zamontowane zabezpieczenia transportowe. Nieusunięte zabezpieczenia transportowe mogą spowodować szkody materialne i uszkodzenie urządzenia.

- Przed uruchomieniem należy całkowicie usunąć wszystkie zabezpieczenia transportowe i przechować je.

- Przed każdym transportem należy całkowicie zamontować wszystkie zabezpieczenia transportowe, aby uniknąć szkód transportowych.

Niewłaściwe podłączenie węża dopływowego może prowadzić do powstania szkód materialnych.

- Mocno dokręcić złącza dopływu wody.

Wąż dopływowy podłączać do kra- nu w miarę możliwości bezpośred- nio, bez użycia dodatkowych ele- mentów łączących, takich jak ad- aptery, przedłużki, zawory itp.

- Średnica wewnętrzna kurka musi wynosić co najmniej 17 mm.

Długość gwinta na złączu kranu powinna wynosić co najmniej 10 mm.

Zbyt niskie lub zbyt wysokie ciśnienie wody może mieć negatywny wpływ na działanie urządzenia.

• Upewnić się, że ciśnienie wody w instalacji wodociągowej wynosi co najmniej 100 kPa (1 bar) i maksymalnie 1000 kPa (10 barów).
• Jeśli ciśnienie wody przekracza podaną wartość maksymalną, należy zainstalować zawór redukcyjny między przyłączem wody pitnej a zestawem węży urządzenia.
• Nie podłącać urządzenia do baterii mieszającej bezciśnieniowego podgrzewacza wody.

Zmodyfikowane lub uszkodzone węże wodne mogą spowodować uszkodzenia materialne i uszkodzenia urządzenia.

• Nigdy nie załamywać, zgniatać, modyfikować ani przecinać przewodu sieciowego.
  Używać tylko dostarczonych z urządzeniem węży wodnych lub oryginalnych węży zamiennych.
• Nigdy nie używać ponownie używanych już wcześniej węży wodnych. Użytkowanie urządzenia przy użyciu zanieczyszczonej lub zbyt gorącej wody może prowadzić do powstania szkód materialnych i spowodować uszkodzenie urządzenia.
• Urządzenie zasilać tylko zimną woda wodociągową.

Nieodpowiednie środki czyszczące mogą uszkodzić powierzchnie urządzenia.

• Nie należy stosować ostrych ani ciernych środków czyszczących.
• Nie używać środków czyszczących o dużej zawartości alkoholu.
• Nie używać poduszeczek ciernych ani szorstkich gąbek.
• Urządzenie należy czyścić wyłącznie wodą i miękką, wilgotną ście-reczką.

pl Ochrona środowiska i oszczędność

- Natychmiast usuwać wszelkie pozostałości środków piorących i sprayów. które mają kontakt z urządzeniem.

3 Ochrona środowiska i oszczędność

3.1 Usuwanie opakowania

Materiały opakowaniowe są przyjazne dla środowiska i nadają się do recyklingu.

- Poszczególne elementy utylizować zgodnie z rodzajem materiału.

3.2 Oszczędzanie energii i za- sobów naturalnych

Urządzenie użytkowane zgodnie z tymi wskazówkami zużywa mniej prądu i wody.

Stosować programy z niskimi temperaturami i dłuższym przebiegiem prania oraz wykorzystywać maksymalną pojemność załadunkową.

- Zużycie energii i wody jest wówczas najbardziej efektywne.

Środki piorące dozować w zależności od stopnia zabrudzenia prania.

W przypadku lekkich i normalnych zabrudzeń wystarczająca jest mniejsza ilość środka piorącego. W kwestii dozowania przestrzegać zaleceń producenta środka piorącego.

Zmniejszyć temperaturę prania przy lekko i normalnie zabrudzonym praniu.

√ Przy niższych temperaturach urządzenie zużywa mniej energii. W przypadku lekkiego i normalnego zabrudzenia wystarczają niższe temperatury od podanych na ety-kiecie pielęgnacyjnej.

Ustawić maksymalną prędkość wirowania, jeśli pranie ma być następnie suszone w suszarce bębnowej.

Dzięki temu czas trwania programu suszenia ulega skróceniu i zmniejsza się zużycie energii. Przy wyższej prędkości wirowania wilgotność resztkowa w praniu spada, a natężenie odgłosów wirowania wzrasta.

Prać bez prania wstępnego.

√ Pranie z opcją prania wstępnego wydłuża czas trwania programu oraz zwiększa zużycie energii i wody.

Urządzenie jest wyposażone w automatyczną regulację w zależności od wagi załadunku.

√ Automatyczna regulacja w zależności od wagi załadunku dopasowuje optymalne zużycie wody oraz czas trwania programu w zależności od rodzaju tkaniny i wielkości załadunku.

3.3 Tryb oszczędzania energii

Jeżeli urządzenie nie będzie przez dłuższy czas obsługiwane, automatycznie przełączy się na tryb oszczędzania energii.

Tryb oszczędzania energii zostaje zakończony przez ponowne uruchomienie urządzenia.

4 Ustawianie i podłącza- nie

4.1 Rozpakowywanie urządzenia

UWAGA!

Pozostawione w bębnie przedmioty, które nie są związane z pracą urządzenia, mogą być przyczyną szkód materialnych oraz uszkodzeń urządzenia.

- Przed uruchomieniem urządzenia należy usunąć z bębna te przedmioty i dołączone elementy wyposażenia dodatkowego.

1. Zdjąć z urządzenia wszystkie elementy opakowania oraz pokrowce ochronne.

→ "Usuwanie opakowania", Strona 12

1. Sprawdzić urządzenie pod kątem widocznych uszkodzeń.
2. Otworzyć drzwi.
3. Usunąć z bębna wyposażenie dodatkowe.
4. Zamknąć drzwi.

4.2 Zakres dostawy

Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu.

UWAGA!

Używanie urządzenia z niekompletnym lub uszkodzonym wyposażeniem może mieć negatywny wpływ na funkcje urządzenia i może prowadzić do szkód materialnych i uszkodzeń urządzenia.

- Nie używać urządzenia z niekompletnym lub uszkodzonym wyposażeniem.

- Wymienić odpowiednie wyposażenie przed uruchomieniem urządzenia. → "Akcesoria", Strona 31

Uwaga: W zakładzie produkcyjnym została przetestowana prawidłowość działania urządzenia. W urządzeniu mogą pozostać plamy po wodzie. Plamy znikają po pierwszym praniu.

W zakres dostawy wchodzą:

■ Pralka
■ Dodatkowe dokumenty
■ Zabezpieczenia transportowe → "Demontaż zabezpieczeń transportowych", Strona 14
■ Zaślepki
■ Wąż dopływowy → "Podłączanie węża doprowadzającego wodę", Strona 16

4.3 Wymagania dotyczące miejsca ustawienia

OSTRZEŻENIE

Ryzyko porażenia prądem!

Urządzenie zawiera elementy przewodzące napięcie elektryczne. Dotykanie elementów przewodzących napięcie elektryczne jest niebezpieczne.

- Nie użytkować urządzenia bez pokrywy.

OSTRZEŻENIE

Ryzyko odniesienia obrażeń!

Urządzenie ustawione na cokole może przechylić się podczas eksploatacji.

- Przed uruchomieniem należy bezwzględnie przymocować nóżki urządzenia za pomocą nakładek mocujących → Strona 31 dołączonych przez producenta.

pl Ustawianie i podłączanie

UWAGA!

Zamarznięte resztki wody w urządzeniu mogą spowodować jego uszkodzenie.

- Nie ustawiać i nie użytkować urządzenia w miejscach zagrożonych wystąpieniem mrozu ani na ze- wnątrz.

Jeśli urządzenie zostanie przechylone o ponad 40°, może dojść do wycieku resztek wody z urządzenia i doprowadzić w konsekwencji do powstania szkód materialnych.

• Zachować ostrożność przy przechylaniu urządzenia.
• Transportować urządzenie w pozycji stojącej.

Miejsce ustawie- Wymagania nia

Cokół Zamocować

urządzenie za pomocą nakła- dek mocujących → Strona 31.

Drewniany strop belkowy

Ustawić urządzenie na wodood-pornej płycie drewnianej (grubość min. 30 mm), stabilnie przykręconej do podłogi.

Miejsce ustawie- Wymagania nia

Przy ścianie Nie zaciskać wę-

ży ani sieciowe- go przewodu przyłączeniowe- go między ścianą a urządzeniem.

4.4 Demontaż zabezpieczeń transportowych

Podczas transportu urządzenie ma zamontowane z tyłu zabezpieczenia transportowe.

Uwaga: Śruby zabezpieczenia transportowego i tuleje należy zachować na wypadek transportu w późniejszym terminie.

→ "Montaż zabezpieczeń transportowych", Strona 52

1. Wyjąć węże z uchwytów.

1. Wykręcić ① i usunąć Ⓤ wszystkie śruby 4 zabezpieczeń transportowych za pomocą klucza płaskiego o rozmiarze 13.

1. Usunąć z uchwytu przewód przyłączeniowy.

1. Przesunąć 4 zaślepki w dół.

Uwaga: Aby blokady transportowe zamontować w urządzeniu na czas transportu, należy wykonać opisane poniżej czynności w odwrotnej kolejności.

pl Ustawianie i podłączanie

4.5 Podłączanie urządzenia

Podłączanie weża doprowadzającego wodę

1. Podłączyć do urządzenia wąż do- prowadzający wodę.

1. Podłączyć wąż doprowadzający wodę do zaworu wody (26,4 mm = 3/4").

1. Ostrożnie otworzyć zawór wody i sprawdzić szczelność w miejscach podłączenia.

Rodzaje przyłączy odpływu wody

Informacje te ułatwiają podłączenie urządzenia do odpływu wody.

UWAGA!

Podczas odpompowywania wody wąż odprowadzający wodę znajduje się pod ciśnieniem i może odłączyć się od zainstalowanego punktu przyłączeniowego.

- Zabezpieczyć wąż odprowadzający wodę przed niezamierzonym odłączeniem.

Uwaga: Uwzględnić wysokości odpompowywania.

Maksymalna wysokość odpompowywania wynosi 100 cm.

Syfon Zabezpieczyć

miejsce podłączenia opaską zaciskową (24-40 mm).

Umywalka Zamocować wąż

odprowadzający wodę za pomocą kolanka → Strona 31 i zabezpieczyć.

Odpływ wody do rury z tworzywa sztucznego z gumowym kołnierzem lub do kratki ściekowej

Zamocować wąż odprowadzający wodę za pomocą kolanka → Strona 31 i zabezpieczyć.

Podłączanie urządzenia do sieci elektrycznej

Uwaga: Dla tego urządzenia instalacja elektryczna domu musi być zgodna z lokalnymi wymogami prawnymi i

przepisami bezpieczeństwa oraz powinna być zaopatrzona w wyłącznik różnicowopрядowy.

1. Podłączyć wtyczkę przewodu sieciowego urządzenia do gniazda sieciowego w pobliżu urządzenia. Parametry przyłączeniowe urządzenia można znaleźć w rozdziale Dane techniczne → Strona 56.
2. Sprawdzić, czy wtyczka jest stabilnie połączona z gniazdem sieciowym.

4.6 Wypoziomowanie urządzenia

W celu ograniczenia hałasu i wibracji oraz w celu uniknięcia przemieszczania się urządzenia należy odpowiednio wypoziomować urządzenie.

1. Za pomocą klucza płaskiego o rozmiarze 17 odkręcić nakrętki zabezpieczające w kierunku zgodnym z ruchem wskazówek zegara.

1. W celu wypoziomowania urządzenia obracać nóżki urządzenia. Sprawdzić ustawienie za pomocą poziomnicy.

Wszystkie nóżki urządzenia muszą stać stabilnie na podłożu.

1. Nakrętki zabezpieczające dokręcić do obudowy przy użyciu klucza płaskiego o rozmiarze 17.

Przytrzymać przy tym nóżkę urządzenia, nie zmieniając jej wysokości.

5 Poznawanie urządzenia

5.1 Urządzenie

W tym miejscu można znaleźć przegląd części urządzenia.

W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie jak kolor czy kształt, mogą się różnić.

1	Klapa konserwacyjna pompy wody → Strona 38
2	Drzwi
3	Szufladka na środki piorące → Strona 18
4	Pulpit obsługi → Strona 19
5	Wąż odprowadzający wodę → Strona 16
6	Przewód przyłączeniowy → Strona 16

7 Zabezpieczenia transportowe → Strona 14

5.2 Szufladka na środki piorące

Uwaga: Przestrzegać podanych przez producenta informacji dotyczących użytkowania i dozowania środków piorących i pielęgnujących oraz

informacji podanych w opisach programów.

1	Dozownik środków piorących w płynie → "Wkładanie dozownika środków piorących w płynie", Strona 33
2	Komora II: środek dla prania głównego,
3	Komora ♦ płyn do płukania
4	Komora I: środek dla prania wstępnego

5.3 Pulpit obsługi

Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje o jego stanie.

1 Programy → Strona 26
2 Programator → Strona 32
3 Wyświetlacz → Strona 21
4 Przyciski → Strona 24

6 Przed pierwszym użyciem

Przygotować urządzenie do użycia.

6.1 Uruchamianie cyklu prania bez tekstyliów

Urządzenie zostało poddane dokładnej kontroli przed opuszczeniem fabryki. Aby usunąć resztki wody, pierwsze pranie należy wykonać bez tekstyliów.

1. Ustawić programator na Czyszczenie bębna.
2. Zamknąć drzwi.
3. Wyciągnąć szufladkę na środki piorące.
4. Włać ok. 1 I wody wodociągowej do przegródki II.

1. Wsypać uniwersalny proszek do prania z wybielaczem do przegródki II.

Aby zapobiec powstawaniu piany, użyć tylko połowy zalecanej przez producenta ilości środka piorące- go do lekko zabrudzonego prania. Nie używać środków piorących do wełny ani do tkanin delikatnych.

1. Wsunąć szufladkę na środki piorące.
2. W celu uruchomienia programu nacisnąć Start Dodanie prania.

√ Na wyświetlaczu widoczny jest po- zostały czas trwania programu.

√ Po zakończeniu programu na wyświetlaczu pojawia się: "End".

1. Włączyć pierwszy cykl prania lub ustawić programator na ♀aby wyłączyć urządzenie.

→ "Podstawowy sposób obsługi", Strona 32

7 Wyświetlacz

Na wyświetlaczu wyświetlane są aktualne wartości ustawień, możliwości wyboru lub informacje i wskazówki.

Przykładowe wskazanie na wyświetlaczu

Wskazanie Nazwa więcej informacji
0:401	Czas trwania programu / czas po-zostały do końca programu	Przewidywany czas trwania programu lub czas pozostały do końca programu w go-dzinach i minutach.
1021	Czas zakończenia programu	→ "Przyciski", Strona 24
9,01	Zalecany załadu-nek	Maksymalna pojemność załadunkowa dla ustawionego programu w kg.
∅ - 1400 Ⓧrędkość wirowa-nia		Ustawiona prędkość wirowania w obr./min.→ "Przyciski", Strona 24∅: bez wirowania, tylko odpompowanie
※ - 90 Temperatura Ustawiona temperatura w °C.→ "Przyciski", Strona 24※ (zimny)
1 Przykład

Wskazanie Nazwa więcej informacji
►	Start / Pauza Włączanie, przerywanie lub zatrzymywanie■ świeci się: program trwa i może zostać przerwany lub zatrzymany.■ miga: możliwe jest uruchomienie lub kontynuowanie programu.
↓	Pranie wstępne Status programu
♡	Pranie Status programu
♡♡	Plukanie Status programu
◎	Wirowanie Status programu
End Zakończenie pro-gramu	Status programu
♡♡	Parowanie Status programu
♡♡	Zabezpieczenie przed dziećmi■ świeci się: zabezpieczenie przed dziećmi jest aktywowane.■ miga: zabezpieczenie przed dziećmi jest aktywne a urządzenie zostało włączone.→ "Dezaktywacja zabezpieczenia przed dziećmi", Strona 35
♡♡	Redukcja zagnie-ceńAktywowana jest redukcja zagnieceń.→ "Przyciski", Strona 25
↓	Pranie wstępne Pranie wstępne jest aktywowane.→ "Przyciski", Strona 24
♡♡	Woda plus i Płu-kanie dodatkoweAktywowano cykl prania z większą ilością wody i cyklem płukania.→ "Przyciski", Strona 25
♡♡	Skrócony czas trwania programuSkrócony czas trwania programu został aktywowany.→ "Przyciski", Strona 24
♡♡	Krew Aktywowany jest rodzaj plam.
♡♡	Trawa Aktywowany jest rodzaj plam.
♡♡	Czerwone wino Aktywowany jest rodzaj plam.
☐	Tłuszcze spożywczeAktywowany jest rodzaj plam.
♡♡	Przypomnienie o konieczności wy- czyszczenia bębna miga: bęben jest zanieczyszczony. W celu przeprowadzenia czyszczenia i pielęgnacji bębna oraz zbiornika pralki włączyć pro-gram Czyszczenie bębna.→ "Czyszczenie bębna", Strona 37
1Przykład
: System kontrolinapięcia	miga: automatyczny system kontroli napięcia rozpoznaje niedopuszczalny spadek napięcia. Program zostaje zatrzymany.Uwaga:Program jest kontynuowany, gdy napięcie ponownie osiągnie dopuszczalny poziom.
• System kontrolinapięcia	świeci się: program został wstrzymany z powodu niedopuszczalnego spadku napięcia. Napięcie ponownie osiągnęło dopuszczalny poziom i program jest kontynuowany.Uwaga:Czas trwania programu ulega wydłużeniu.
©	Drzwi ■ świeci się: drzwi są zablokowane i nie można ich otworzyć.miga: drzwi nie są zamknięte.wył.: drzwi są odblokowane i można je otworzyć.
H	Zawór wody ■ Brak ciśnienia wody.Ciśnienie wody jest zbyt niskie.
E:35 / -101	Błąd Kod błędu, informacja o błędzie, sygnał.
1Przykład

8 Przyciski

Wybór możliwych ustawień programu zależy od wybranego programu.

Przycisk Wybór więcej informacji
Start Dodanie pra-nia	uruchomienieprzerwaniezatrzymanie	Włączanie, przerywanie lub zatrzymy-wanie programu.
varioSpeed■aktywacjadezaktywacja		Aktywacja lub dezaktywacja skrócone-go czasu trwania programu.Uwaga:Zwiększa się zużycie energii.Rezultat prania nie ulega przez to po-gorszeniu.
Plamy Wielokrotny wybór Wybór rodzaju plam.Temperatura, ruchy bębna i czas na-maczania zostaną dopasowane do ro-dzaju plam.
Gotowe za do 24 godzin Ustawić czas zakończenia programu.Czas trwania programu jest już uwzględniony w ustawionej liczbie go-dzin.Po rozpoczęciu programu wyświetli się czas trwania programu.
Temperatura - 90Dopasować temperaturę.Ustawiona temperatura w °C.
Wirowanie - 1400Dopasowanie prędkości obrotowej wi-rowania lub dezaktywacja wirowania.Ustawiona prędkość wirowania wobr./min.Po dokonaniu wyboru ◎woda zostaje odpompowana, a wirowanie dezakty-wowane. Pranie pozostaje mokre wbębnie.
3 s (Zabezpie-czenie przed dziećmi 3 sek.)	aktywacjadezaktywacja	→ "Zabezpieczenie przed dziećmi", Strona 35
Pranie wstępne■	aktywacjadezaktywacja	Aktywacja lub dezaktywacja prania wstępnego, np. do prania mocno za-brudzonych tekstyliów.
Dodatk. płukanie ■ aktywacja■ dezaktywacja	Aktywacja lub dezaktywacja prania w większej ilości wody i z dodatkowym cyklem płukania.Zalecane w przypadku szczególnie wrażliwej skóry lub w miejscach występowania bardzo miękkiej wody.
Łatwe prasowanie ■ aktywacja■ dezaktywacja	Aktywacja lub dezaktywacja prania z redukcją zagnieceń.Przebieg oraz prędkość obrotowa wirowania są dopasowywane w celu zmniejszenia zagnieceń w praniu.Uwaga:Tekstylia po praniu mają większą wilgotność resztkową. W celu redukcji zagnieceń rozwiesić tekstylia bezpośrednio po praniu.

9 Programy

Uwaga: Etykiety pielęgnacyjne na tkaninach zawierają dodatkowe informacje ułatwiające wybór programu.

Program Opis maks.		załadu-nek(kg)
Bawełna Pranie wytrzymałych tkanin z bawełny, Inu i włókien mieszanych.Nadaje się również jako program krótki dla normal- nie zabrudzonych ubrań, w przypadku aktywowania varioSpeed.Ustawienie programu:▪ maks. 90°C▪ maks. 1400 obr./min		9,05,0 ^1
Eco 40-60 Pranie tekstyliów z bawełny, Inu i włókien miesza- nych.Uwaga:Tekstylia, które zgodnie z symbolem pielę- gnacyjnym przeznaczone są do prania w tempera- turze od 40°C do 60 C , można prać razem.Skuteczność prania odpowiada najlepszej klasie skuteczności prania według norm prawnych.W przypadku tego programu temperatura prania zostanie automatycznie dopasowana tak, aby osią- gnać optymalną efektywność energetyczną przy najlepszej skuteczności prania. Nie można zmienić temperatury prania.Ustawienie programu:Uwaga:W przypadku tego programu nie da się na- stawić temperatury i jest ona ustalona automatycz- nie.▪ maks. - °C▪ maks. 1400 obr./min	9,0
Syntetyki Pranie tekstyliów z włókien syntetycznych i miesza- nych.Ustawienie programu:▪ maks. 60 °C▪ maks. 1200 obr./min		4,0
^1 Aktywowano varioSpeed ^2 Pranie nie jest możliwe.
Mix szybki Pranie tekstyliów z bawełny, Inu, włókien syntetycznych i mieszanych.Program przeznaczony do lekko zabrudzonego prania.Ustawienie programu:▪ maks. 60 °C▪ maks. 1400 obr/min	4,0
Delikatne/Jedwab	Pranie delikatnych wyrobów tekstylnych z jedwabiu, wiskozy i syntetyków.Używać środka piorącego do tkanin delikatnych lub jedwabiu.Uwaga:Wyjątkowo delikatne tkaniny lub tekstylia z haftkami lub fiszbinami prać w specjalnych siatkach do prania.Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min	2,0
Bielizna Pranie bardzo delikatnych wyrobów tekstylnych z włókien syntetycznych, jedwabiu i lycry, np. bielizny koronkowej.Używać środka piorącego do tkanin delikatnych.Nie używać płynu do płukania tkanin.Uwaga:Wyjątkowo delikatne tkaniny lub tekstylia z haftkami lub fiszbinami prać w specjalnych siatkach do prania.Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min	1,0
Wełna Pranie tkanin wełnianych lub z domieszką wełny,nadających się do prania ręcznego lub w pralce.Aby zapobiec zbieganiu się prania, bęben bardzo delikatnie porusza prane tekstylia, zachowując dłuższe przerwy w procesie prania.Używać środka piorącego do wełny.Ustawienie programu:▪ maks. 40 °C▪ maks. 800 obr/min	2,0
^1 Aktywowano varioSpeed ^2 Pranie nie jest możliwe.
Płukanie Płukanie z późniejszym wirowaniem i odpompowa-niem wody.Ustawienie programu: maks. 1400 obr./min.		-
Wirowanie/Od-pompowanie	Wirowanie i odpompowanie wody.Jeśli woda ma zostać tylko odpompowana, aktywo-waćPranie nie zostanie odwirowane.Ustawienie programu: maks. 1400 obr./min.	-
Higiena Pranie wytrzymałych tkanin z bawełny, Inu i włókien mieszanych.Program zalecany w przypadku alergii i szczególnie wysokich wymagań higienicznych.Uwaga: Gdy ustawiona temperatura zostanie osią-gnięta, jest utrzymywana na stałym poziomie pod-czas całego procesu prania.Ustawienie programu:maks. 60 °Cmaks. 1400 obr/min		6,5
Outdoor/Impre-gnacja	Pranie tekstyliów odpornych na działanie czynników atmosferycznych, odzieży wierzchniej z technologią membranową i wodoodpornym wykończeniem.Program odpowiedni do prania z późniejszą impre-gnacją.Używać środka piorącego do odzieży wierzchniej.Używać środka impregnującego nadającego się do prania maszynowego.Nie używać płynu do płukania tkanin.Środek piorący do odzieży wierzchniej wsypać do przegródki II szufladki na środki piorące, a środek impregnujący dodać do przegródki→ "Szufladka na środki piorące", Strona 18Dodatkowa pielęgnacja prania według zaleceń pro-ducenta.Ustawienie programu:maks. 40 °Cmaks. 800 obr/min	1,0

^1 Aktywowano varioSpeed
^2 Pranie nie jest możliwe.

Program Opis maks.		załadunek(kg)
smartFinish	Odpowiednie do koszul, t-shirtów i podobnych tekstyliów z bawełny, Inu i włókien mieszanych.Program do podgrzewania i poddawania suchych tekstyliów działaniu pary wodnej, aby po zakończeniu programu rozwiesić je lub aby późniejsze ich prasowanie było łatwiejsze.Załadunek programu wynosi maksymalnie pięć koszul lub pięć t-shirtów.Aktywować varioSpeed, jeżeli para ma być używa jedynie do jednej sztuki prania.UwagiOd razu po zakończeniu programu rozwiesić lub prasować ciepłe i poddane działaniu pary tekstylia.Tekstylia nie będą poddane praniu ani czyszczeniu. Nie używać środków piorących ani pielęgnacyjnych.Para wodna jest gorąca i może spowodować uszkodzenia określonych typów tkanin i tekstyliów.Z tego względu program jest nieodpowiedni do tekstyliów outdoorowych oraz tekstyliów z jedwabiu i wełny jak np. swetry.	-2
Czyszczenie bębna	Czyszczenie i pielęgnacja bębna.Stosować ten program w następujących przypadkach:przed pierwszym użyciemw przypadku częstego prania w temperaturze 40°C i niższychpo dłuższej nieobecnościUżyć uniwersalnego proszku do prania z wybielaczem. Uniwersalny proszek do prania z wybielaczem dodać do komory II przeznaczonej na środek piorący do prania głównego.→ "Szufladka na środki piorące", Strona 18Aby zapobiec powstawaniu piany, zmniejszyć ilość środka piorącego o połowę.Nie używać płynu do płukania tkanin.	-2

^1 Aktywowano varioSpeed
^2 Pranie nie jest możliwe.

Program Opis maks.		załadu-nek(kg)
	Nie używać środków piorących do wełny lub tkanin delikatnych, jak również środków piorących w płynie.Uwaga: Wskaźnik czyszczenia bębna miga jako przypomnienie, jeśli przez dłuższy czas nie był włączany program z ustawieniem temperatury 60°C lub wyższej.
Super 15'/30' Pranie tekstyliów z bawełny, włókien syntetycznych i mieszanych.Krótki program do lekko zabrudzonych tekstyliów w małych ilościach.Czas trwania programu: ok. 30 minut.W celu skrócenia czasu trwania programu do 15 minut, aktywować varioSpeed. Maksymalny ciężar wsadu zmniejsza się do 2,0 kg.Ustawienie programu:maks. 40 °Cmaks. 1200 obr/min	4,02,01
^1 Aktywowano varioSpeed ^2 Pranie nie jest możliwe.

10 Akcesoria

Używać oryginalnych elementów wyposażenia. Są one dokładnie dostosowane do urządzenia.

Uwaga: Niektóre elementy wyposażenia są dostępne w innych kolorach. Należy skontaktować się z → "Serwis", Strona 53.

	Zastosowanie Numer artykułu
Przedłużenie węża do-prowadzającego wodę	Przedłużenie węża do-prowadzającego zimną wodę lub węża z syste-mem Aquastop (2,50 m).	WZ10131
Nakładki mocujące Poprawa stabilności urządzenia.		WX975600
Dłuższy wąż doprowa-dzający wodę	Wymiana standardowego węża doprowadzającego wodę na dłuższy wąż (2,20 m).	00353925
Kolanko Mocowanie węża odpro-wadzającego wodę.		00655300
Wkład na środek piorący w płynie	Dozowanie środka piorą-cego w płynie.	00605740
Podest Ustawić urządzenie na podwyższeniu, aby można było je łatwo załado-wać i rozładować.		WZWP20W

11 Pranie

11.1 Przygotowanie prania

UWAGA!

Przedmioty pozostawione w praniu mogą spowodować uszkodzenie pranych tekstyliów oraz bębna.

- Przed eksploatacją urządzenia wy- jąć wszystkie przedmioty z kieszeni pranych tekstyliów.

Uwaga

Przygotowania pranie chroni urządzenie i tekstylia.

■ Usunąć ziemię i piasek szczotką
■ Posortować pranie według kolorów i tekstyliów, przestrzegać etykiet ze wskazówkami pielęgnacji
■ Zamknąć wszystkie zapięcia na zamki błyskawiczne, rzepy, haftki i pętelki
■ Związać pasy i paski z tkaniny oraz tasiemki
■ Usnąć klamry i ołowiane taśmy z firanek

pl Środki piorące i pielęgnacyjne

■ niewielkie lub delikatne ubrania prać w specjalnej siatce do prania
■ Duże i małe sztuki bielizny prać razem
■ Ubrania ze świeżymi plamami prać niezwłocznie
■ Ubrania z zaschniętymi plamami wstępnie oczyścić i prać kilka razy
■ Ubrania wkładać do bębna nieposkładane

12 Środki piorące i pielę- gnacyjne

Zalecenia producenta w zakresie stosowania i dozowanie zamieszczone są na opakowaniu.

Uwagi

■ W przypadku używania środków piorących w płynie stosować wyłącznie preparaty samopłynące.
■ nie mieszać ze sobą różnych środków piorących w płynie
■ nie mieszać środka piorącego z płynem do płukania
■ Nie stosować starych i mocno zagęszczonych produktów.
■ nie stosować środków zawierających rozpuszczalniki, substancje żrące lub wydzielające gazy
■ środki farbujące stosować oszczędnie, sól może uszkodzić powłokę ze stali nierdzewnej
■ nie stosować w urządzeniu środków odbarwiających

13 Podstawowy sposób obsługi

13.1 Włączanie urządzenia

Wymaganie: Urządzenie jest odpowiednio ustawione i podłączone. → "Ustawianie i podłączanie", Strona 13

- Ustawić programator na wybrany program.

Uwaga: Oświetlenie bębna gaśnie automatycznie.

13.2 Ustawianie programu

1. Obrócić programator w celu wy-brania żądanego programu.
   → "Programy", Strona 26
2. W razie potrzeby dopasować ustawienia programu.
   → "Dopasowywanie ustawień programu", Strona 32

13.3 Dopasowywanie usta- wień programu

Wymaganie: Program jest ustawiony.

→ "Ustawianie programu", Strona 32

▶ Dopasować ustawienia programu.

→ "Przyciski", Strona 24

Uwaga: Ustawienia programu nie są zapisywane na stałe dla danego programu.

13.4 Wkładanie prania

Uwaga: Aby uniknąć powstawania zagnieceń, przestrzegać maksymalnego załadunku programów.

■ Pranie jest przygotowane i posortowane.

1. Otworzyć drzwi.
2. Włożyć pranie do bębna.
3. Zamknąć drzwiczki.

Upewnić się, że w drzwiach urządzenia nie zostało przytrzaśnięte pranie.

13.5 Wkładanie dozownika środków piorących w płynie

W przypadku zamówienia dozownika jako wyposażenia dodatkowego należy zamontować dozownik.

1. Wyciągnąć dozownik na środki piorące.
2. Wkład nacisnąć w dół i wyjąć szufladkę na środki piorące.

1. Włożyć szufladkę na środki piorące.

13.6 Stosowanie dozownika środków piorących w płynie

W celu dozowania środków piorących w płynie możliwe jest zastosowanie dozownika w szufladce na środki piorące.

1. Wyciągnąć szufladkę na środki piorące.
2. Przesunąć dozownik do przodu.

1. Opuścić i zatrzasnąć dozownik.

1. Wsunąć szufladkę na środki piorące.

13.7 Wsypywanie/wlewanie środka piorącego i piełęgnacyjnego

Uwagi

• Nie używać dozownika środków piorących w płynie w przypadku środków piorących o konsystencji żelu, proszków do prania, aktywowania prania wstępnego lub ustawienia czasu Gotowe za.
  ■ Przestrzegać instrukcji dotyczących Środków piorących i pielęgnacyjnych → Strona 32.

• Wyciągnąć szufladkę na środki piorące.

• Dodać środek piorący. → "Szufladka na środki piorące", Strona 18

• Jeżeli jest taka potrzeba, dodać środek pielęgnacyjny.

• Wsunąć szufladkę na środki piorące.

13.8 Włączanie programu

Wymaganie: Program jest ustawiony.

→ "Ustawianie programu", Strona 32

▶ Nacisnąć Start Dodanie prania.

Bęben obraca się i trwa proces rozpoznawania załadunku, który może potrwać do 2 minut, następnie pobierana jest woda.
√ Na wyświetlaczu pojawia się czas trwania programu lub czas zakończenia programu.
√ Po zakończeniu programu na wyświetlaczu pojawia się: "End".

13.9 Namaczanie prania

Uwaga: Dodatkowy środek piorący nie jest konieczny. Woda ze środkiem do namaczania jest następnie wykorzystywana do prania.

1. Włączyć program.
2. W celu zatrzymania programu po upływie ok. 10 minut nacisnąć Start Dodanie prania.
3. W celu kontynuowania programu po upływie żądanego czasu namaczania nacisnąć Start Dodanie prania.

13.10 Dokładanie prania

Po uruchomieniu programu można, w zależności od statusu programu, do-łożyć lub wyjąć pranie.

1. Nacisnąć Start Dodanie prania.

Praca urządzenia zostaje wstrzy- mana.

Uwaga: W przypadku potrzeby dołożenia prania, przestrzegać wskazówek na wyświetlaczu.

→ "Wyświetlacz", Strona 23

1. Otworzyć drzwi.
2. Dołożyć lub wyjąć pranie.
3. Zamknąć drzwi.
4. Nacisnąć Start Dodanie prania.

13.11 Przerwanie programu

1. Nacisnąć Start Dodanie prania.
2. Otworzyć drzwi.

Ze względu na bezpieczeństwo użytkownika drzwi urządzenia są zablokowane przy wysokiej temperaturze i wysokim poziomie wody.

– W przypadku wysokiej tempera- tury włączyć program Płukanie.
- Przy wysokim poziomie wody włączyć program Wirowanie lub ustawić odpowiedni program w celu odpompowania. → "Programy", Strona 26

1. Wyjąć pranie.

→ "Wyjąć pranie", Strona 35

13.12 Wyjąć pranie

1. Otworzyć drzwi.
2. Wyjąć pranie z bębna.

13.13 Wyłączanie urządzenia

1. Ustawić programator na ○
2. Zakręcić zawór wody.
3. Wytrzeć do sucha kołnierz gumowy i usunąć ciała obce.

1. Drzwi urządzenia i dozownik na środki piorące pozostawić otwarte, aby pozostałości wody mogły odparować.

14 Zabezpieczenie przed dziećmi

Urządzenie można zabezpieczyć przed niezamierzonym użyciem elementów obsługi.

14.1 Aktywacja zabezpieczenia przed dziećmi

▶ Naciskać oba przyciski
s przez ok. 3 sekundy.
√ Wyświetlacz pokazuje.
√ Elementy obsługi są zablokowane.
Zabezpieczenie przed dziećmi po- zostaje aktywne również po wyłą- czeniu urządzenia oraz w przypad- ku przerwy w dostawie prądu.

14.2 Dezaktywacja zabezpieczenia przed dziećmi

Wymaganie: Aby dezaktywacja zabezpieczenia przed dziećmi była możliwa, urządzenie musi być włączone.

▶ Naciskać oba przyciski→3
s przez ok. 3 sekundy.
√ Na wyświetlaczu gaśnie.

15 Ustawienia podstawowe

Ustawienia podstawowe urządzenia można dostosować do indywidualnych potrzeb.

15.1 Przegląd ustawień podstawowych

Ustawienie podstawowe	Pozycja pro-gramu	Wartość Opis
Sygnał końca	2 0 (wył.)		Ustawianie głośności sygnału po zakończeniu programu.
		1 (poziom cichy)
		2 (poziom średni)
		3 (głośny poziom)
		4 (poziom bardzo głośny)
Dźwięk przyci-sków	3 0 (wył.)		Ustawianie głośności sygnału przy naciskaniu przycisków.
		1 (poziom cichy)
		2 (poziom średni)
		3 (poziom głośny)
		4 (poziom bardzo głośny)
Przypomnienie o czyszczeniu bębna	4 On (wł.)	OFF (wył.)	Aktywacja lub dezaktywacja przy-pomnienia o konieczności czysz-czenia bębna.
1 Przykład
Licznik pro-gramów	5	42^1	Wskazać liczbę zakończonych programów.
^1 Przykład

15.2 Zmiana ustawień podsta- wowych

1. Ustawić programator na pozycji 1.

1. Nacisnąć Wirowanie, jednocześnie ustawiając programator na pozycji 2.

√ Na wyświetlaczu widoczna jest aktualna wartość.
3. Ustawić programator na żądanej pozycji.
→ "Przegląd ustawień podstawowych", Strona 36
4. W celu zmiany wartości nacisnąć Gotowe za.
5. W celu zapisania zmiany wyłączyć urządzenie.

16 Licznik programów

Licznik programów wskazuje liczbę zakończonych programów.

16.1 Wywoływanie licznika programów

1. Ustawić program na pozycję 1.

2. Nacisnąć Wirowanie i jednocześnie ustawić program na pozycję 2.

3. Ustawić program na pozycję 5.

17 Czyszczenie i piełęgnacja

Aby urządzenie długo zachowało sprawność, należy je starannie czyścić i pielęgnować.

17.1 Czyszczenie bębna

⚠️ WAŻNE

Ryzyko odniesienia obrażeń!

Pranie w niskich temperaturach przez dłuższy czas i brak wentylacji urządzenia mogą uszkodzić bęben i prowadzić do obrażeń.

▶ Regularnie stosować program do czyszczenia bębna i prać w temperaturze minimum 60 C.
- Po każdym użyciu pozostawić urządzenie z otwartymi drzwiami i szuładką na środki piorące do wyschnięcia.
- Przeprowadzić program Czyszczenie bębna bez wsadu i z dodatkiem środka do pielęgnacji urządzenia lub z dodatkiem proszku z wybielaczem.

17.2 Czyszczenie szufladki na środki piorące

1. Wyciągnąć szufkadkę na środki piorące.

pl Czyszczenie i pielęgnacja

1. Wkład nacisnąć w dół i wyjąć szufladkę na środki piorące.

1. Wyciągnąć wkład od dołu do góry.

1. Szufladkę na środki piorące oraz wkład wyczyścić wodą i szczoteczka, następnie wysuszyć.

1. Włożyć wkład na miejsce i zatrza- snąć.

1. Wyczyścić otwór na szufladkę na środki piorące.

1. Wsunąć szufladkę na środki piorące.

17.3 Czyszczenie pompy wo- dy

Regularnie czyścić pompę wody, minimum jednak raz w roku oraz w przypadku objawów usterek, np. zatorów lub odgłosów stukania.

Opróżnianie pompy wody

1. Zakręcić zawór wody.

2. Wyłączyć urządzenie. → "Wyłączanie urządzenia", Strona 35

3. Odłączyć wtyczkę urządzenia od sieci elektrycznej. Odłączyć wtyczkę urządzenia od sieci elektrycznej.

4. Otworzyć pokrywę serwisową i zdjąć ją.

1. Wsunąć pod otwór wystarczająco duże naczynie.

1. Zdjąć wąż spustowy z uchwytu.

1. ⚠ WAŻNE - Ryzyko oparzenia!

Roztwór środka piorącego jest gorący podczas prania w wysokich temperaturach.

- Nie dotykać gorącego roztworu środka piorącego.

Aby spuścić roztwór środka piorącego do naczynia, zdjąć zatyczkę.

1. Włożyć zatyczkę.

1. Zablokować wąż spustowy w uchwycie.

pl Czyszczenie i pielęgnacja

Czyszczenie pompy wody

Wymaganie: Pompa wody jest opróżniona. → Strona 38

1. Ponieważ w pompie wody mogą znajdować się resztki wody, należy zachować ostrożność, odkręcając pokrywę pompy.

- Większe zabrudzenia mogą spowodować, że wkład filtracyjny utknie w obudowie pompy. Usuńąć zabrudzenia i wyjąć wkład filtracyjny.

1. Wyczyścić wnętrze, gwint pokrywy oraz obudowę pompy.

Pokrywa pompy składa się z dwóch elementów, które można rozmonotwać w celu czyszczenia.

1. Upewnić się, że wirnik pompy wo- dy daje się obracać.

2. Założyć pokrywę pompy.

- Upewnić się, że elementy pokrywy pompy są poprawnie zamontowane.

1. Przykręcić do oporu pokrywę pom-py.

Uchwyt pokrywy pompy musi być ustawiony pionowo.

1. Założyć i zamknąć pokrywę serwisową.

Przed następnym praniem

Aby zapobiec spłynięciu niewykorzystanego środka piorącego do odpływu przy następnym praniu, po opróżnieniu pompy odpływowej uruchomić odpowiedni program odpompowania.

1. Otworzyć zawór wody.

2. Podłączyć wtyczkę do gniazda sieciowego.

3. Włączyć urządzenie.

4. Włać 1 litr wody do przegródki II.

5. Wybrać odpowiedni program w celu odpompowania.

Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowaniem się z serwisem należy się zapoznać się z informacjami na temat samodzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.

OSTRZEŻENIE

Ryzyko porażenia prądem!

Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.

• Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
  W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.

Usterka Przyczyna i rozwiązywanie problemów

Wyświetlacz jest wy-gaszony i miga Start Dodanie prania.

Tryb oszczędzania energii jest aktywny.▸ Nacisnąć dowolny przycisk.√ Wyświetlacz zostanie ponownie wzbudzony.

"E:36 / -10" Rura odpływowa lub wąż odprowadzający wodę są zapchane.

- Wyczyścić rurę odpływową i wąż odprowadzający wodę.

Rura odpływowa lub wąż odprowadzający wodę są zgięte lub zakleszczone.

- Upewnić się, że rura spustowa i wąż odpływowy nie są zagięte lub zakleszczone.

Wąż odprowadzający wodę jest podłączony zbyt wysoko.

- Wąż odprowadzający wodę zamontować na wysokości maksymalnie 1 m.

Zamontowano niedozwolone przedłużenie na wężu odprowadzającym wodę.

- Usunąć niedozwolony element przedłużający na wężu odprowadzającym wodę. → "Podłączanie urządzenia", Strona 16

Zapchana pompa wody.

▶ → "Czyszczenie pompy wody", Strona 38

Pokrywa pompy nie jest właściwie zmontowana.

- Zmontować właściwie pokrywę pompy.

Pokrywa pompy nie jest całkowicie przykręcona.

Usterka Przyczyna i rozwiązywanie problemów

"E:36 / -10" ▶ Upewnić się, że pokrywa pompy jest wkręcona do oporu. Uchwyt pokrywy pompy musi być ustawiony pionowo.
	Ilość dozowanego środka piorącego jest zbyt duża. ▶Środek doraźny: Wymieszać jedną łyżkę stołową płynu do płukania tkanin z 0,5 l wody i włać mieszankę do lewej przegródki (nie stosować w przypadku odzieży wierzchniej, sportowej i puchowej). ▶Przy następnym cyklu prania z takim samym załadunkiem zmniejszyć ilość środka piorącego.
"E:60 / -2B" System kontroli wyważenia przerwał wirowanie z powodu nierównomiernego rozłożenia prania. ▶ Ponownie rozmieścić pranie w bębnie.Uwaga: W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.
"E:30 / -10" i/lub Śiśnienie wody jest zbyt niskie. Usunięcie problemu nie jest możliwe.
	Filtry w dopływie wody są zapchane. ▶Wyczyścić filtry w dopływie wody.
	Zawór wody jest zamknięty. ▶Otworzyć zawór wody.
	Wąż doprowadzający wodę jest załamany lub przycięty. ▶Upewnić się, że wąż doprowadzający wodę nie jest załamany ani przycięty.
	Uszkodzony system pomiaru poziomu wody.Uwaga: Przy tym komunikacie o usterce urządzenie rozpoczyna proces odpompowywania.1. Najpierw odczekać ok. 5 minut aż proces odpom-powywania zostanie zakończony.2. Aby wyłączyć komunikat o błędzie, wyłączyć urządzenie.3. Ponownie włączyć urządzenie.4. Jeśli komunikat pojawi się ponownie, wezwać ser-wis. → "Serwis", Strona 53
Usterka Przyczyna i rozwiązywanie problemów
Miga:. System kontroli napięcia wykrywa niedopuszczalny spadek napięcia.► Usunięcie problemu nie jest możliwe.Uwaga: Kiedy zasilanie zostanie przywwrócone, program będzie normalnie kontynuowany.
Świeci sięCTemperatura jest zbyt wysoka.► Odczekać, aż temperatura zostanie obniżona.► → "Przerwanie programu", Strona 34
MigaCDrzwi nie są zamknięte.► Zamknąć drzwi.
"Prazym wody jest zbyt wysoki.► Wybrać odpowiedni program w celu odpompowania.→ "Programy", Strona 26
"E:30/-20" Ilość dozowanego środka piorącego jest zbyt duża.► Przy następnym cyklu prania z takim samym załadunkiem zmniejszyć ilość środka piorącego.
Uszkodzony zawór elektromagnetyczny.► Wezwać serwis.→ "Serwis", Strona 53
Wszystkie pozostałe kody błędów.	Zakłócenie działania1. Wyłączyć i ponownie włączyć urządzenie.2. Jeżeli komunikat pojawi się ponownie, odłączyć urządzenie od sieci elektrycznej na co najmniej 30 sekund, wyciągając wtyczkę lub wyłączając odpowiedni bezpiecznik w skrzynce bezpiecznikowej.√ Jeżeli usterka była jednorazowa, komunikat znika.3. Jeśli komunikat pojawi się ponownie, wezwać serwis. Podać serwisowi dokładnie treść komunikatu o błędzie.→ "Serwis", Strona 53
Urządzenie nie działa. Wtyczka przewodu przyłączeniowego nie jest włóżona.► Podłączyć urządzenie do sieci elektrycznej.
Program nie włącza się.	Nie naciśnięto Start Dodanie prania.► Nacisnąć Start Dodanie prania.
	Drzwi nie są zamknięte.► Zamknąć drzwi.
	Zabezpieczenie przed dziećmi jest aktywowane.► Dezaktywować zabezpieczenie przed dziećmi.→ "Dezaktywacja zabezpieczenia przed dziećmi", Strona 35
	Aktywowano Gotowe za.► Sprawdzić, czy aktywowano Gotowe za.→ "Przyciski", Strona 24
	Pranie zostało przytrzaśnięte w drzwiach.► Usunąć przytrzaśnięte pranie.
Nie można otworzyć drzwi urządzenia.	Temperatura jest zbyt wysoka.► Odczekać, aż temperatura zostanie obniżona.► Anulować program.→ "Przerwanie programu", Strona 34
	Poziom wody jest zbyt wysoki.► Wybrać odpowiedni program w celu odpompowania.→ "Programy", Strona 26
	Awaria zasilania.► Otworzyć drzwi poprzez odblokowanie awaryjne.→ "Odblokowanie awaryjne", Strona 52
Woda po praniu nie jest odpompowywana.	Rura odpływowa lub wąż odprowadzający wodę są zapchane.► Wyczyścić rurę odpływową i wąż odprowadzający wodę.
	Rura odpływowa lub wąż odprowadzający wodę są zgięte lub zakleszczone.► Upewnić się, że rura spustowa i wąż odpływowy nie są zagięte lub zakleszczone.
Woda po praniu nie jest odpompowywana.	Zapchana pompa wody.► → "Czyszczenie pompy wody", Strona 38
	Wąż odprowadzający wodę jest podłączony zbyt wysoko.► Wąż odprowadzający wodę zamontować na wysokości maksymalnie 1 m.
	Pokrywa pompy nie jest właściwie zmontowana.► Zmontować właściwie pokrywę pompy.
	Ilość dozowanego środka piorącego jest zbyt duża.► Środek doraźny: Wymieszać jedną łyżkę stołową płynu do płukania tkanin z 0,5 l wody i włać mieszankę do lewej przegródki (nie stosować w przypadku odzieży wierzchniej, sportowej i puchowej).► Przy następnym cyklu prania z takim samym załadunkiem zmniejszyć ilość środka piorącego.
	Zamontowano niedozwolone przedłużenie na wężu odprowadzającym wodę.► Usunąć niedozwolony element przedłużający na wężu odprowadzającym wodę.→ "Podłączanie urządzenia", Strona 16
	Pokrywa pompy nie jest całkowicie przykręcona.► Upewnić się, że pokrywa pompy jest wkręcona do oporu. Uchwyt pokrywy pompy musi być ustawiony pionowo.
Urządzenie nie pobiera wody. Środek piorący nie jest spłukiwany do bębna.	Nie naciśnięto Start Dodanie prania.► Nacisnąć Start Dodanie prania.
	Filtry w dopływie wody są zapchane.► Wyczyścić filtry w dopływie wody.
	Zawór wody jest zamknięty.► Otworzyć zawór wody.
	Wąż doprowadzający wodę jest załamany lub przycięty.► Upewnić się, że wąż doprowadzający wodę nie jest załamany ani przycięty.
Kilkukrotne próby roz-poczęcia wirowania.	System kontroli wyważenia podejmuje próby wyrówna-nia wyważenia poprzez wielokrotne rozmieszczanie prania.► Brak usterki - nie jest konieczne żadne działanie.Uwaga: Podczas załadunku należy wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają lepiej rozmieszczone podczas wirowania.
Czas trwania progra-mu zmienia się w trak-cie procesu prania.	Przebieg programu jest optymalizowany elektronicz-nie. Może to spowodować zmianę czasu trwania pro-gramu.► Brak usterki - nie jest konieczne żadne działanie.
	System kontroli wyważenia podejmuje próby wyrówna-nia wyważenia poprzez wielokrotne rozmieszczanie prania.► Brak usterki - nie jest konieczne żadne działanie.Uwaga: Podczas załadunku należy wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają lepiej roznieszczone podczas wirowania.
	System kontroli piany włącza dodatkowy cykl płukania w przypadku wykrycia zbyt dużej ilości piany.► Brak usterki - nie jest konieczne żadne działanie.
Woda w bębnie pralki nie jest widoczna.	Poziom wody poniżej okienka drzwi.► Brak usterki - nie jest konieczne żadne działanie.► Nie wolno dolewać wody do pracującego urządze-nia.
Bęben szarpie po uruchomieniu programu.	Przyczyną jest wewnętrzny test silnika.► Brak usterki - nie jest konieczne żadne działanie.
W przegródce znaj-dują się resztki wody.	Wkład przegródki jest zapchany.► → "Czyszczenie szufladki na środki piorące", Strona 37
Wibracje i przemiesz-czanie się urządzenia podczas wirowania.	Urządzenie nie jest prawidłowo wypoziomowane.► → "Wypoziomowanie urządzenia", Strona 17
	Nóżki urządzenia nie są stabilnie zamocowane.► Zamocować stabilnie nóżki urządzenia.→ "Wypoziomowanie urządzenia", Strona 17
	Nie usunięto zabezpieczeń transportowych.► → "Demontaż zabezpieczeń transportowych", Strona 14.
Bęben obraca się, ale urządzenie nie pobiera wody.	Rozpoznawanie załadunku jest aktywne.► Brak usterki, nie jest konieczne żadne działanie.Uwaga:Proces rozpoznawania załadunku może potrwać do 2 minut.
Nasilone powstawanie piany.	Ilość dozowanego środka piorącego jest zbyt duża.► Środek doraźny: Wymieszać jedną łyżkę stołową płynu do płukania tkanin z 0,5 l wody i włać mieszankę do lewej przegródki (nie stosować w przypadku odzieży wierzchniej, sportowej i puchowej).► Przy następnym cyklu prania z takim samym załadunkiem zmniejszyć ilość środka piorącego.
Urządzenie nie osiąga dużej prędkości wirowania.	Ustawiona jest niska prędkość wirowania.► Przy następnym cyklu prania ustawić wyższą prędkość wirowania.
	Aktywowano Łatwe prasowanie.► Wybierać programy odpowiednie dla danego rodzaju tekstyliów.
	System kontroli wyważenia podejmuje próby wyrównania wyważenia redukując prędkość wirowania.► Ponownie rozmieścić pranie w bębnie.Uwaga:W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.► Uruchomić program Wirowanie.
Program wirowania nie włącza się.	Rura odpływowa lub wąż odprowadzający wodę są zapchane.► Wyczyścić rurę odpływową i wąż odprowadzający wodę.
	Rura odpływowa lub wąż odprowadzający wodę są zgięte lub zakleszczone.► Upewnić się, że rura spustowa i wąż odpływowy nie są zagięte lub zakleszczone.
	System kontroli wyważenia przerwał wirowanie z powodu nierównomiernego rozłożenia prania.► Ponownie rozmieścić pranie w bębnie.Uwaga:W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.► Uruchomić program Wirowanie.
Odgłosy szumienia, syczenia.	Woda jest spłukiwana pod ciśnieniem do szufladki na środki piorące.► Brak usterki - normalne odgłosy eksploatacji.
Głośne dźwięki podczas wirowania.	Urządzenie nie jest prawidłowo wypoziomowane.► → "Wypoziomowanie urządzenia", Strona 17
	Nóżki urządzenia nie są stabilnie zamocowane.► Zamocować stabilnie nóżki urządzenia.→ "Wypoziomowanie urządzenia", Strona 17
	Nie usunięto zabezpieczeń transportowych.► → "Demontaż zabezpieczeń transportowych", Strona 14.
Odgłosy stukania, grzechotanie w pompie wody.	Do pompy wody przedostało się ciało obce.► → "Czyszczenie pompy wody", Strona 38
Rytmiczny odgłos ssa- nia.	Pompa wody jest aktywna, woda po praniu jest od-pompowywana.► Brak usterki - normalne odgłosy eksploatacji.
Powstawanie zagnie-ceń.	Zbyt wysoka prędkość wirowania.► Przy następnym cyklu prania ustawić niższą pręd-kość wirowania.
	Załadowano za dużo prania.► Przy następnym cyklu prania zmniejszyć wielkość załadunku.
	Ustawiony program jest nieodpowiedni w przypadku danego rodzaju tkaniny.► Wybierać programy odpowiednie dla danego rodza-ju tekstyliów.
Środek piorący lub płyn do płukania tka-nin kapie z kołnierza gumowego i gromadzi się na drzwiach urzą-dzenia lub w załama-niach kołnierza gumo-wego.	Zbyt dużo środka piorącego / płynu do płukania tka-nin w szufladce na środki piorące.► Przy dozowaniu środków piorących w płynie i pły-nów do płukania tkanin przestrzegać oznaczeń w szufladce na środki piorące i nie stosować większej ilości środków.
Wynik wirowania nie jest zadowalający. Pranie jest zbyt mo-kre/zbyt wilgotne.	Ustawiona jest niska prędkość wirowania.► Przy następnym cyklu prania ustawić wyższą pręd-kość wirowania.► Uruchomić program Wirowanie.
	Aktywowano Łatwe prasowanie.
Wynik wirowania nie jest zadowalający. Pranie jest zbyt mo-kre/zbyt wilgotne.	► Wybierać programy odpowiednie dla danego rodzaju tekstyliów.
	Rura odpływowa lub wąż odprowadzający wodę są zapchane.► Wyczyścić rurę odpływową i wąż odprowadzający wodę.
	Rura odpływowa lub wąż odprowadzający wodę są zgięte lub zakleszczone.► Upewnić się, że rura spustowa i wąż odpływowy nie są zagięte lub zakleszczone.
	System kontroli wyważenia przerwał wirowanie z powodu nierównomiernego rozłożenia prania.► Ponownie rozmieścić pranie w bębnie.Uwaga:W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.► Uruchomić program Wirowanie.
	System kontroli wyważenia podejmuje próby wyrówna-nia wyważenia redukując prędkość wirowania.► Ponownie rozmieścić pranie w bębnie.Uwaga:W miarę możliwości wkładać do bębna duże i małe sztuki prania. Rzeczy różnej wielkości zostają le-piej rozmieszczone podczas wirowania.► Uruchomić program Wirowanie.
Resztki środka piorą-cego na wilgotnych tkaninach.	Środki piorące mogą zawierać substancje nierozpusz-czalne w wodzie, które osadzają się na praniu.► Uruchomić program Plukanie.
Resztki środka piorą-cego na suchych tka-ninach.	Środki piorące mogą zawierać substancje nierozpusz-czalne w wodzie, które osadzają się na praniu.► Po praniu i suszeniu wyszczotkować bieliznę.
Z węża doprowadzają-cego wodę wycieka woda.	Wąż doprowadzający wodę nie jest prawidłowo/stabil-nie podłączony.1. Prawidłowo podłączyć wąż doprowadzający wodę.→ "Podłączanie węża doprowadzającego wodę", Strona 162. Dokręcić połączenie śrubowe.
Z węża odprowadzają-cego wodę wycieka woda.	Wąż odprowadzający wodę jest uszkodzony.► Wymienić uszkodzony wąż odprowadzający wodę.
	Wąż odprowadzający wodę nie jest prawidłowo podłą-czony.
Z węża odprowadzającego wodę wycieka woda.	► Prawidłowo podłączyć wąż odprowadzający wodę. → "Rodzaje przyłączy odpływu wody", Strona 16
W urządzeniu wyczuwalne są nieprzyjemne zapachy.	Wilgoć i pozostałości środków piorących mogą sprzyjać rozwojowi bakterii.► → "Czyszczenie bębna", Strona 37► Gdy urządzenie nie jest używane, drzwi i szufladkę na środki piorące pozostawić otwarte, aby pozostała wody mogła odparować.
Pod koniec programusmartFinish 📋na tekstyliach powstały wilgotne plamy.	Krople wody z bębna lub drzwi zwilżyły tekstylia. Krople pochodzą albo ze skondensowanej pary albo z wilgotności resztkowej pozostałej po poprzednim programie prania.► Wyprasować tekstylia lub rozwiesić je do wyschnięcia.
Płyn do płukania tkanin pozostaje w do-zowniku detergentu.	Płukanie w płynie zmiękczającym nie jest przewidziane dla wybranego programu.► Przed praniem sprawdzić, czy w przypadku wybranego programu przewidziano płukanie w płynie zmiękczającym.→ "Programy", Strona 26
Woda wycieka pod drzwiami.	Zanieczyszczenie drzwi lub tulei powoduje nieszczelność.► Wyczyścić drzwi oraz kołnierz.

pl Transport, przechowywanie i utylizacja

18.1 Odblokowanie awaryjne

Odblokowanie drzwi

Wymaganie: Pompa wody jest opróżniona. → Strona 38

1. UWAGA! Wyciekająca woda może spowodować szkody materialne.

- Nie otwierać drzwi, dopóki w okienku widoczna jest woda. Pociągnąć odblokowanie awaryjne w dół przy pomocy narzędzia i puścić.

Zamek drzwi jest odblokowany.
2. Założyć pokrywę serwisową i zatrasnąć.
3. Zamknąć pokrywę serwisową.

19 Transport, przechowywanie i utylizacja

19.1 Demontaż urządzenia

1. Zakręcić zawór wody.
2. Opróżnianie węża doprowadzającego wodę.
3. Wyłączyć urządzenie.
   → "Wyłączanie urządzenia", Strona 35
4. Wyciągnąć wtyczkę urządzenia.

5. Spuścić wodę z pralki. → "Czyszczenie pompy wody", Strona 38

6. Odłączyć węże.

19.2 Montaż zabezpieczeń transportowych

Aby uniknąć uszkodzeń transportowych, należy przed transportem zabezpieczyć urządzenie za pomocą blokad transportowych.

1. Usunąć 4 zaślepki śrubokrętem.

Przechować zaślepki.

1. Zamontować 4 blokady transportowe.

→ "Demontaż zabezpieczeń transportowych", Strona 14

19.3 Ponowne uruchomienie urządzenia

• Szczegółowe informacje, patrz
  → "Ustawianie i podłączanie", Strona 13 i
  → "Uruchamianie cyklu prania bez tekstyliów", Strona 20.

19.4 Utylizacja zużytego urządzenia

Przyjazna dla środowiska utylizacja urządzenia pozwala odzyskać wartościowe surowce.

OSTRZEŻENIE

Ryzyko uszczerbku na zdrowiu!

Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.

• Nie ustawiać urządzenia za drzwia- mi, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.

• Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.

• Odłączyć wtyczkę przewodu sieciowego od gniazda sieciowego.

• Przeciąć przewód sieciowy.

• Urządzenie utylizować zgodnie z przepisami o ochronie środowiska naturalnego.

Informacje o aktualnych możliwościach utylizacji można uzyskać od sprzedawcy lub w urzędzie miasta lub gminy.

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie je-

go użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

20 Serwis

Istotne z punktu widzenia funkcjonalności oryginalne części zamienne zgodne z odpowiednim zarządzeniem w sprawie ekoprojektu dostępne są w naszym serwisie przez okres co najmniej 10 lat od daty wprowadzenia urządzenia na rynek na terenie Europejskiego Obszaru Gospodarczego.

Uwaga: W ramach warunków gwarancji producenckiej usługi serwisu są nieodpłatne.

pl Serwis

Dokładne informacje na temat okresu i warunków gwarancji można uzyskać od naszego serwisu, od sprzedawcy urządzenia lub na naszej stronie internetowej.

Kontaktując się z serwisem należy podać numer produktu (E-Nr.) i numer fabryczny (FD) urządzenia.

Dane kontaktowe serwisu można znaleźć tutaj lub w dołączonym wyka-zie punktów serwisowych albo na naszej stronie internetowej.

20.1 Numer produktu (E-Nr) i numer fabryczny (FD)

Numer produktu (E-Nr) i numer fabryczny (FD) znajdują się na tabliczce znamionowej urządzenia.

Tabliczka znamionowa znajduje się zależnie od modelu:

■ na wewnętrznej stronie drzwi.
■ na wewnętrznej stronie klapy konserwacyjnej.
■ na tylnej stronie urządzenia.

Dane urządzenia i numer telefonu serwisu można zanotować oddzielnie, aby zapewnić sobie do nich szybki dostęp.

21 Parametry zużycia

Następujące informacje podane zostały zgodnie z dyrektywą Ekodesign UE. Podane wartości dla innych programów jako Eco 40-60 są jedynie punktem odniesienia i zostały określone na podstawie obowiązującej normy EN60456.

Program Zała-dunek (kg)	Czas trwania progra-mu (h:min) ^1	Zużycie energii (kWh/cykl) ^1	Zużycie wody (l/cykl) ^1	Maksymalna tempe-ratura (°C) 5 min ^1	Prędkość obroto-wa wi-rowa-nia (w obr./min) ^1	Wilgot-ność reszt-kowa (%) ^1
Eco 40-60 ^2	9,0 3:48	0,870 75,0 38	1351 50,00
Eco 40-60 ^2	4,5 2:54	0,370 40,0 27	1351 49,00
Eco 40-60 ^2	2,5 2:22	0,180 30,0 23	1351 52,00
Bawełna 20 °C	9,0 3:44	0,400 98,0 23	1400 50,00
Bawełna 40 °C	9,0 3:44	1,290 98,0 44	1400 50,00
Bawełna 60 °C	9,0 3:44	1,750 98,0 60	1400 50,00
Bawełna 40 °C + Pra-nie wstępne	9,0 4:14	1,330 110,0 44	1400 50,00
Syntetyki 40 °C	4,0 2:37	0,800 61,0 44	1200 30,00
Mix szybki 40 °C	4,0 1:05	0,640 44,0 42	1400 53,00
Wełna 30 °C	2,0 0:41	0,300 48,0 29	800 26,00

1 Wartości rzeczywiste mogą odbiegać od podanych w zależności od ciśnienia wody, twardości wody i temperatury wody na wlocie, temperatury otoczenia, rodzaju, ilości zabrudzeń prania, używanego środka czyszczącego, wahań zasilania prądem i wybranych funkcji dodatkowych.

^2 Program kontrolny zgodnie z dyrektywą UE Ekodesign i dyrektywą UE o etykietach energetycznych do eksploatacji z zimną wodą (15°C).

22 Dane techniczne

Wysokość urządzenia	84,8 cm
Szerokość urządzenia	59,8 cm
Głębokość urządzenia	59,0 cm
Głębokość urządzenia z za-mkniętymi drzwiami	63,6 cm
Głębokość urządzenia z otwartymi drzwiami	107,3 cm
Masa 72,5 kg
Maksymalny wsad	9,0 kg
Napięcie siecio-we	220-240 V,50-60 Hz
Minimalna wartość zabez-pieczenia instala-cji	10 A
Moc znamionowa	2300 W
Pobór mocy ■ Tryb wyłączenia: 0,15 W■ Urządzenie nie jest wyłączone: 0,50 W

Ciśnienie wody ■	Co najmniej:100 kPa(1 bar)■ Maksymalnie:1000 kPa(10 bar)
Długość węża doprowadzającego wodę	150 cm
Długość węża odprowadzającego wodę	150 cm
Długość przewodu zasilającego	160 cm

Ten produkt zawiera źródła światła klasy energetycznej F. źródła światła są dostępne jako część zamienna i mogą być wymieniane tylko przez przeszkolony i wykwalifikowany personel. Więcej informacji na temat posiada-nego modelu można znaleźć w Internecie na https://eprel.ec.europa.eu/¹. Ten adres internetowy zawiera link do oficjalnej unijnej bazy danych produktów EPREL. Należy się zastosować do wskazówek dotyczących wyszuki-wania modeli. Identyfikator modelu wynika ze znaków poprzedzających ukośnik w numerze produktu (E-Nr.) na tabliczce znamionowej. Alternatywnie identyfikator modelu można znaleźć w pierwszym wierszu etykiety energetycznej UE.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

Wyprodukowane przez BSH Hausgeräte GmbH na mocy licencji Siemens AG
