| Typ produktu | Suszarka bębnowa z pompą ciepła |
| Wysokość urządzenia | 84,2 cm |
| Szerokość urządzenia | 59,8 cm |
| Głębokość urządzenia | 61,3 cm |
| Głębokość z zamkniętymi drzwiami | 66,2 cm |
| Głębokość z otwartymi drzwiami | 110,5 cm |
| Masa urządzenia | 54,7 kg |
| Maksymalny wsad | 9,0 kg |
| Napięcie sieciowe | 220-240 V, 50 Hz |
| Minimalne zabezpieczenie instalacji | 10 A |
| Moc znamionowa | 600 W |
| Pobór mocy w trybie czuwania | 0,30 W |
| Zakres temperatury otoczenia | 5°C do 35°C |
| Długość przewodu zasilającego | 145 cm |
| Poziom hałasu | Ok. 65 dB (typowe) |
| Filtry | Filtr kłaczków (dwuczęściowy), filtr zbiornika na wodę, filtr pojemnika na wodę skondensowaną |
| Programy automatyczne | Bawełna, Bawełna Eco, Syntetyki, Mix, Pościel, Delikatne, Higiena Plus, Koszule/Bluzki, Szybki 40', Ręczniki, Programy z aplikacji |
| Programy czasowe | Wełna w koszu, Iron Assist, Prog. czas. ciepły |
| Funkcje dodatkowe | Redukcja zagnieceń, Funkcja redukcji zagnieceń Iron Assist, Delikatne suszenie, Połowa załadunku, SmartDry, Zdalny start, Zabezpieczenie przed dziećmi |
| Łączność | Wi-Fi, Home Connect (aplikacja mobilna) |
| Pojemność zbiornika na skondensowaną wodę | Ok. 3,5 l |
| Czynnik chłodniczy | R290 (propan) |
| Poziom efektywności energetycznej | Klasa energetyczna (zgodnie z etykietą UE) |
| Gwarancja | Zgodnie z warunkami producenta (standardowo 2 lata) |
Często zadawane pytania - WQB245ASPL BOSCH
Pytania użytkowników dotyczące WQB245ASPL BOSCH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Suszarka do bielizny w formacie PDF za darmo! Znajdź swoją instrukcję WQB245ASPL - BOSCH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. WQB245ASPL marki BOSCH.
INSTRUKCJA OBSŁUGI WQB245ASPL BOSCH
[pl] Instrukcja obsługi i instrukcje montażu
Więcej informacji na ten temat można znaleźć w cyfrowym podręczniku użytkownika.
1.1 Wskazówki ogólne 4
1.2 Użytkowanie zgodne z przeznaczeniem.... 4
1.3 Ograniczenie grupy użytkowników 4
1.4 Bezpieczna instalacja...... 5
1.5 Bezpieczne użytkowanie ..... 7
1.6 Bezpieczne czyszczenie i konserwacja 10
2 Zapobieganie szkodom materialnym.... 11
3 Ochrona środowiska i oszczędność.... 11
3.1 Usuwanie opakowania ..... 11
3.2 Oszczędzanie energii ..... 11
3.3 Tryb oszczędzania energii..... 12
4 Ustawianie i podłączanie...... 12
4.1 Rozpakowywanie urządzenia .. 12
4.2 Zakres dostawy 12

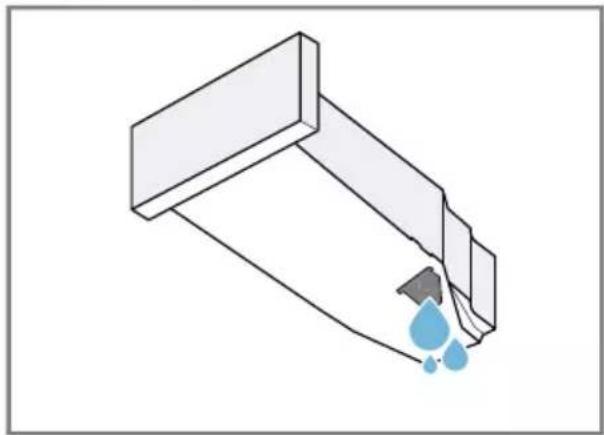

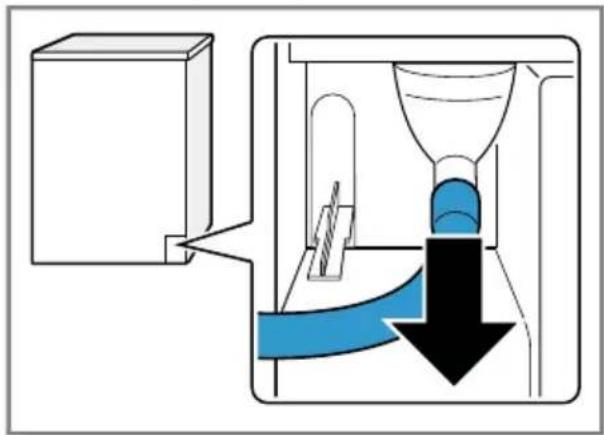

4.3 Wymagania dotyczące miejsca ustawienia.... 13

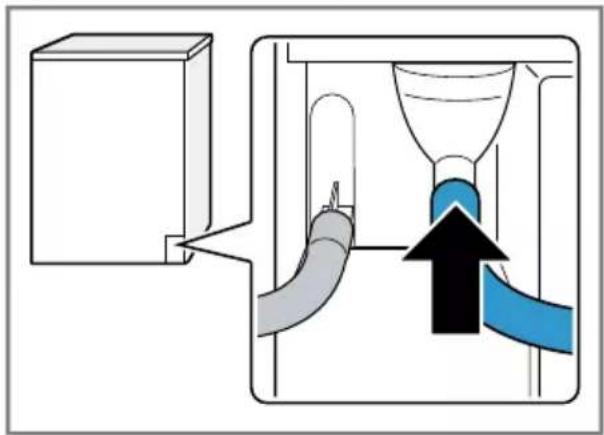

4.4 Wąż odprowadzający wodę .... 14

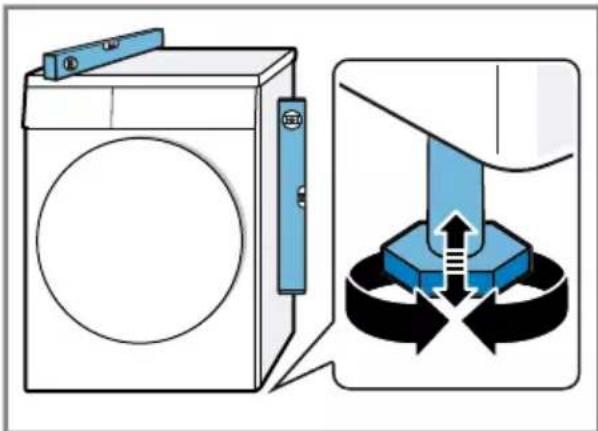

4.5 Wypoziomowanie urządzenia.. 17

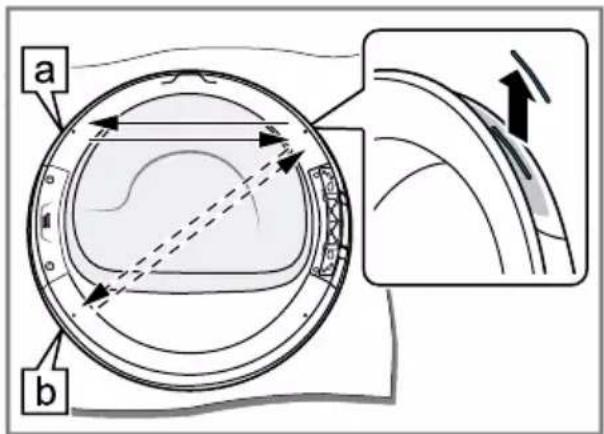

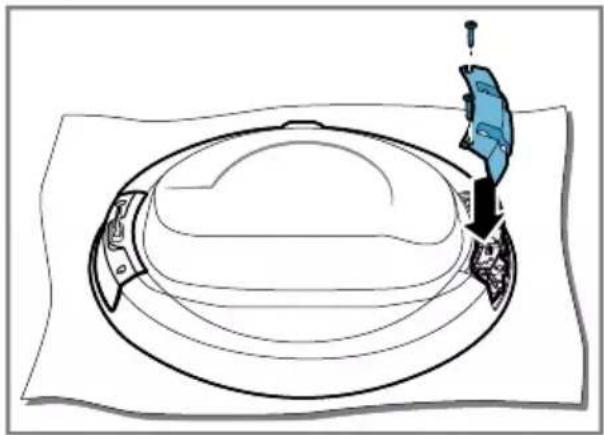

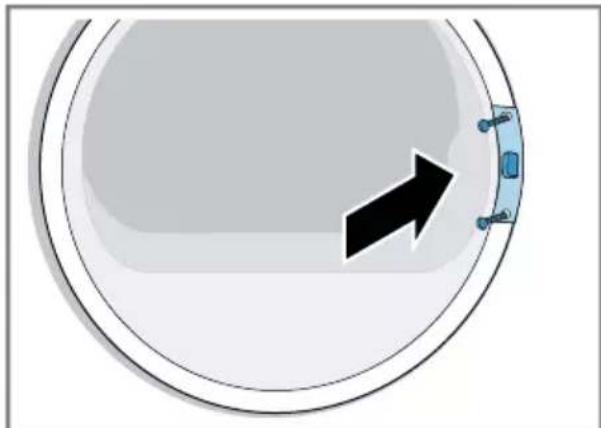

4.6 Zmiana strony otwierania drzwi 17
4.7 Podłączanie urządzenia do sieci elektrycznej 19
5 Poznawanie urządzenia ..... 20
5.1 Urządzenie.... 20
5.2 Koszyk na wełnę 21

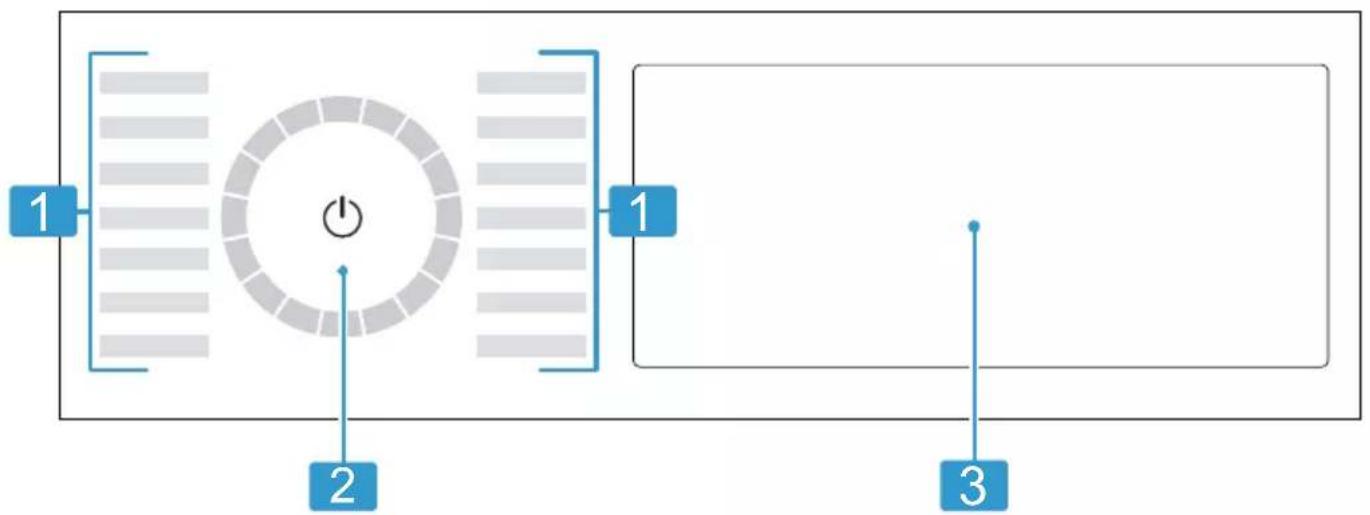

5.3 Pulpit obsługi.... 21
5.4 Logika obsługi.... 21
6 Wyświetlacz.... 23
7 Przyciski 25
8 Cel suszenia 30
8.1 Zmiana celu suszenia 30
8.2 Dopasowanie celu suszenia.... 30
9 Programy 31
9.1 Programy automatyczne...... 31
9.2 Programy czasowe...... 32
10 Akcesoria.... 34
11 Pranie.... 35
11.1 Przygotowanie prania...... 35
12 Podstawowy sposób obstugi.... 35
12.1 Włączanie urządzenia...... 35
12.2 Ustawianie programu ..... 35
12.3 Zapisywanie ustawień programu 35
12.4 Wkładanie prania 36
12.5 Włączanie programu ..... 36
12.6 Dokładanie prania 36
12.7 Przerwanie programu ..... 36
12.8 Wyjąć pranie.... 36
12.9 Przełączyć urządzenie w tryb czuwania (standby) ...... 36

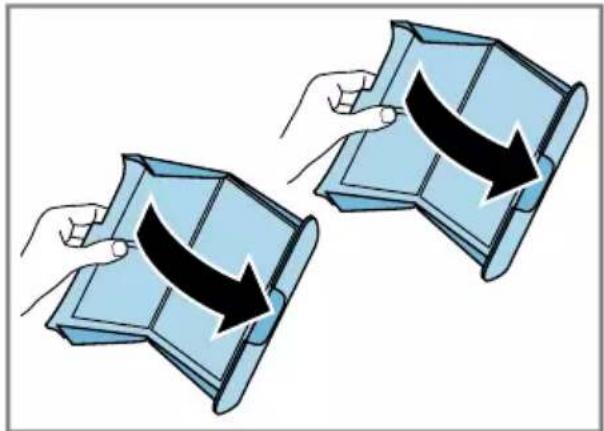

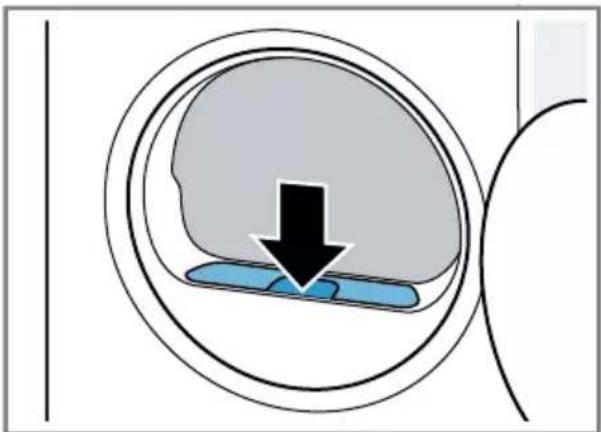

12.10 Filtr kłaczków.... 36
12.11 Zbiornik na skondensowa-
ną wodę.... 38
13 Zabezpieczenie przed dziećmi 39
13.1 Aktywacja zabezpieczenia przed dziećmi 39
13.2 Dezaktywacja zabezpieczenia przed dziećmi 39
pl
14 Funkcja redukcji zagnieceń.... 39
14.1 Uruchomić program z funkcją redukcji zagnieceń ..... 40
14.2 Napełnianie zbiornika na wodę.... 40
15 Koszyk na wełnę 41

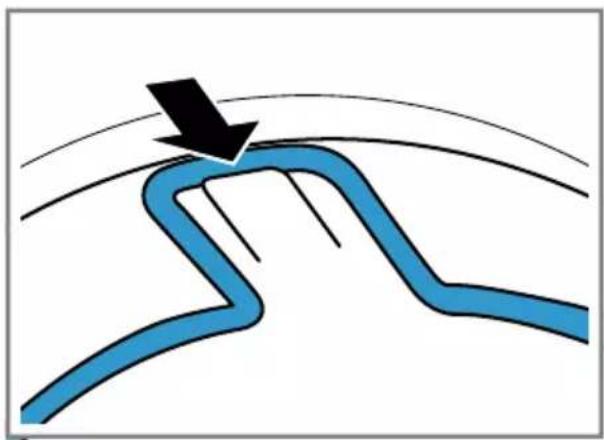

15.1 Założyć koszyk na wełnę ..... 41
15.2 Włączyć program z koszykiem na wełnę 42

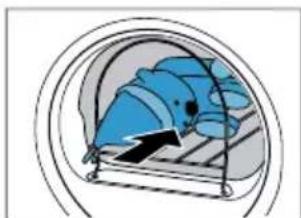

15.3 Przykłady zastosowania koszyka na wełnę.... 42
16 Home Connect 43
16.1 Konfiguracja aplikacji Home Connect.... 44
16.2 Konfiguracja Home Connect.... 44
16.3 Menu Home Connect 44
16.4 Aktywacja Wi-Fi na urządze-
niu.... 44
16.5 Dezaktywacja Wi-Fi na urządzeniu 45
16.6 Resetowanie ustawień sie-
ciowych urządzenia .... 45
16.7 Zdalne włączanie.... 45
16.8 Inteligentne wybieranie programu 45
16.9 Zdalna diagnostyka...... 46
16.10 Ochrona danych...... 46
17 Ustawienia podstawowe...... 47
17.1 Przegląd ustawień podsta-
wowych.... 47
17.2 Zmiana ustawień podsta-
wowych.... 48
18 Pielęgnacja urządzenia...... 48

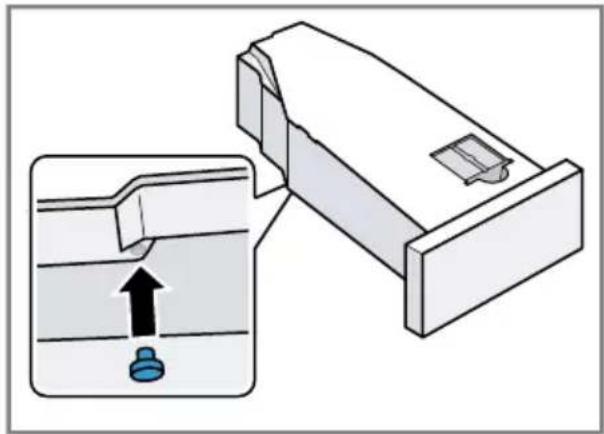

18.1 Przygotowanie pielęgnacji urządzenia 48
18.2 Wywoływanie programu pielęgnacji urządzenia...... 49
18.3 Przeprowadzanie zwykłej pielęgnacji urządzenia...... 49
18.4 Przebieg intensywnej pielę-
gnacji urządzenia .... 50
19 Czyszczenie i pielęgnacja..... 51
19.1 Wskazówki dotyczące
czyszczenia i pielęgnacji ..... 51

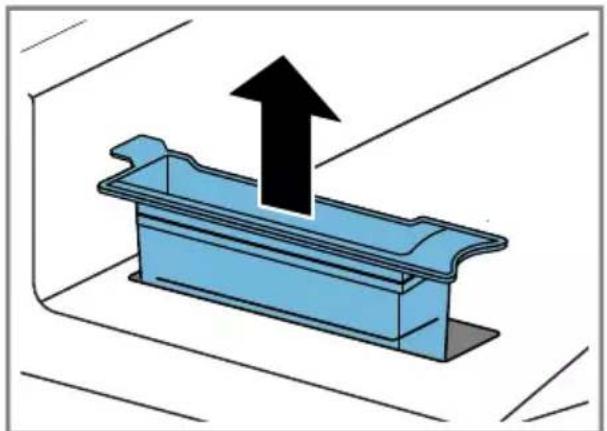

19.2 Filtr zbiornika na wodę ..... 51
19.3 Czujnik wilgotności.... 52
19.4 Filtr zbiornika na wodę skondensowaną 52
20 Usuwanie usterek.... 54
21 Transport, przechowywanie i utylizacja.... 60
21.1 Przygotowanie urządzenia do transportu.... 60
21.2 Utylizacja zużytego urządzenia 60
22 Serwis 61
22.1 Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (Z-Nr.).... 62
23 Parametry zużycia.... 63
24 Dane techniczne.... 64
24.1 Informacje o oprogramowaniu wolnym i otwartym...... 65
25 Deklaracja zgodności ...... 65
1 Bezpieczeństwo
Przestrzegać poniższych wskazówek bezpieczeństwa.
1.1 Wskazówki ogólne
■ Należy dokładnie przeczytać niniejszą instrukcję.
■ Instrukcję należy zachować i starannie przechowywać jako źródło informacji, a także z myślą o innych użytkownikach.
- Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie wolno go podłączać.
1.2 Użytkowanie zgodne z przeznaczeniem
Urządzenia należy używać wyłącznie:
■ do suszenia i odświeżania tekstyliów przystosowanych do suszenia a suszarkach automatycznych i wypranych z użyciem wody.
■ w prywatnym gospodarstwie domowym i zamkniętych pomieszczeniach domowych.
■ do wysokości 4000 m nad poziomem morza.
1.3 Ograniczenie grupy użytkowników
To urządzenie może być obsługiwane przez dzieci powyżej lat 8 oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo osoby nieposiadające wymaganego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdują się one pod nadzorem lub zostały dokładnie poinformowane o sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd zagrożenia.
Dzieciom nie wolno bawić się urządzeniem.
Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzia- nych dla użytkownika czynności z zakresu czyszczenia i konser- wacji urządzenia.
Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom domowym.
1.4 Bezpieczna instalacja
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Nieprawidłowo wykonane instalacje stanowią poważne zagrożenie.
- Urządzenie należy podłączyć i użytkować zgodnie z informacja- mi podanymi na tabliczce znamionowej.
- Urządzenie musi być podłączone do sieci elektrycznej prądu przemiennego przez prawidłowo zainstalowane gniazdo z elementem uziemiającym.
- Układ przewodów ochronnych domowej instalacji elektrycznej musi być wykonany zgodnie z przepisami. Instalacja musi mieć wystarczająco duży przekrój kabla.
W przypadku stosowania wyłącznika różnicowoprądowego należy stosować tylko jeden typ z oznaczeniem 📞 - Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie przełączające, np. wyłącznik czasowy lub pilot zdalnego sterowania.
- Nigdy nie podłącać urządzenia do obwodu, który jest regularnie włączany i wyłączany przez dostawcę prądu.
Jeśli urządzenie jest zainstalowane, wtyczka przewodu zasilającego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest możliwy, w obrębie stałej instalacji elektrycznej należy zainstalować odłącznik zgodny z przepisami instalacyjnymi, odłączający wszystkie bieguny urządzenia od sieci elektrycznej. - Przy ustawianiu urządzenia należy uważać, by nie doszło do zaciśnięcia lub uszkodzenia przewodu sieciowego.
Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią poważne zagrożenie. - Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z gorącymi częściami urządzenia lub źródłami ciepła.
- Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawędziami.
- Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewodu przyłączeniowego.
⚠ OSTRZEŻENIE – Ryzyko pożaru!
Używanie przedłużonego przewodu sieciowego i niezaaprobowanych adapterów stanowi zagrożenie.
▶ Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
- Używać tylko zaaprobowanych przez producenta adapterów i przewodów sieciowych.
Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy przewód sieciowy, należy się skontaktować ze specjalistyczną firmą elektryczną, która dokona odpowiedniej adaptacji domowej instalacji elektrycznej.
⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!
Duży ciężar urządzenia może spowodować zranienie.
▶ Nie podnosić urządzenia w pojedynkę.
Jeśli pralka i suszarka zostaną ustawione jedna na drugiej nie- zgodnie z instrukcją, urządzenie ustawione na górze może spaść.
- Do mocowania suszarki na pralce używać wyłącznie zestawu łączeniowego producenta suszarki
→ "Akcesoria", Strona 34. Inna metoda ustawienia jest niedo-zwolona. - Nie stawiać jednego urządzenia na drugim, jeśli producent suszarki nie oferuje odpowiedniego zestawu połączeniowego.
- Nie stawiać urządzeń różnych producentów i o różnej głębokości i szerokości jedno na drugim.
- Nie stawiać pralki i suszarki ustawionych jedna na drugiej na podwyższeniu, gdyż urządzenia mogą się przewrócić.
⚠ OSTRZEŻENIE – Ryzyko uduszenia się!
Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub zawinąć się w nie i udusić się.
- Materiały z opakowania należy trzymać poza zasięgiem dzieci.
- Nie pozwalać dzieciom na zabawę opakowaniem, a szczególnie folią.
⚠ WAŻNE – Ryzyko odniesienia obrażeń!
Urządzenie może wibrować lub przemieszczać się podczas pracy.
Ustawić urządzenie na czystym, równym i twardym podłożu.
Wypoziomować urządzenie za pomocą nożek i poziomnicy. Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi potknięciem.
▶ Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie występowało żadne niebezpieczeństwo potknięcia się.
Jeśli urządzenie jest przesuwane za wystające elementy, jak np. drzwi, części mogą się oderwać.
▶ Nie przesuwać urządzenia za wystające elementy.
⚠ WAŻNE – Ryzyko zacięcia!
Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w przypadku dotknięcia.
▶ Nie dotykać ostrych krawędzi urządzenia.
Podczas instalacji i transportu urządzenia używać rękawic ochronnych.
1.5 Bezpieczne użytkowanie
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy stanowią zagrożenie.
▶ Nigdy nie włączać uszkodzonego urządzenia.
- Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przyłączeniowego.
W przypadku uszkodzenia urządzenia lub przewodu przyłączeniowego należy natychmiast wyciągnąć wtyczkę przewodu przyłączeniowego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej.
▶ Wezwać serwis. → Strona 61
Wnikająca wilgoć może prowadzić do porażenia prądem.
▶ Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
- Nigdy nie narażać urządzenia na działanie wysokiej temperatury i wilgoci.
- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.
⚠ OSTRZEŻENIE – Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.
- Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.
- Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.
⚠️ OSTRZEŻENIE – Ryzyko uduszenia się!
Dzieci mogą połknąć drobne części lub zadławić się nimi, co może doprowadzić do uduszenia.
- Drobne części należy trzymać poza zasięgiem dzieci.
- Nie należy pozwalać dzieciom na zabawę drobnymi częściami.
⚠ OSTRZEŻENIE – Ryzyko wybuchu!
Pył węglowy lub mąka w pobliżu urządzenia mogą spowodować eksplozję.
- Podczas eksploatacji utrzymywać otoczenie urządzenia w czystości.
⚠ OSTRZEŻENIE – Ryzyko zatrucia!
Skondensowana woda z urządzenia nie nadaje się do picia i może być zanieczyszczona kłączkami z tkanin.
- Nie pić ani nie używać do innych celów skondensowanej wody z urządzenia.
Środki piorące i pielęgnacyjne mogą spowodować zatrucie w przypadku połknięcia.
W razie przypadkowego połknięcia środka należy zasięgnąć po-rady lekarskiej.
- Środki piorące i pielęgnujące przechowywać w miejscu niedostępnym dla dzieci.
⚠ OSTRZEŻENIE – Ryzyko pożaru!
Czynnik chłodniczy R290 w tym urządzeniu jest przyjazny dla środowiska, ale łatwopalny i może zapalić się w kontakcie z otwartym ogniem lub źródłami zapłonu.
▶ Nie zbliżać otwartego ognia i źródeł zapłonu do urządzenia.
⚠ OSTRZEŻENIE – Ryzyko wybuchu!
Resztki kłączków pozostawione w filtrze wyłapującym kłączki mogą się zapalić w trakcie suszenia.
▶ Regularnie czyścić filtr wyłąpujący kłączki.
Łatwopalne przedmioty, takie jak zapalniczki lub zapałki, mogą zapalić się w trakcie suszenia.
- Przed suszeniem usunąć wszystkie łatwopalne przedmioty z kieszeni upranych rzeczy.
Nieuprane rzeczy, które miały styczność z rozpuszczalnikiem, olejem, woskiem, środkiem do usuwania wosku, farbą, tłuszczem lub odplamiaczem mogą zapalić się podczas suszenia.
▶ Nie suszyć w tym urządzeniu nieupranych rzeczy.
- Przed suszeniem należy dokładnie wypłukać pranie w gorącej wodzie ze środkiem piorącym.
- Nie używać urządzenia, jeśli pranie zostało wcześniej poddane czyszczeniu chemikaliami przemysłowymi.
⚠ OSTRZEŻENIE – Ryzyko pożaru!
Jeśli proces suszenia zostanie przerwany przed czasem, pranie nie jest wystarczająco schłodzone i może się zapalić.
▶ Nie przerywać programu suszenia przed upływem ustawionego czasu.
W przypadku przerwania procesu suszenia przed upływem ustawionego czasu należy natychmiast wyjąć i rozłożyć pranie.
⚠ WAŻNE – Ryzyko odniesienia obrażeń!
Wchodzenie lub wspinanie się na urządzenie może spowodować pęknięcie pokrywy.
▶ Nie wchodzić, ani nie wspinać się na urządzenie.
pl Bezpieczeństwo
Urządzenie może się przewrócić w przypadku siadania na otwartych drzwiach lub opierania się o nie.
▶ Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.
▶ Nie stawiać żadnych przedmiotów na drzwiach urządzenia.
Przy wkładaniu rąk do obracającego się bębna może dojść do zranienia.
- Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzyma.
1.6 Bezpieczne czyszczenie i konserwacja
⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.
- Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.
Wnikająca wilgoć może prowadzić do porażenia prądem.
- Nie używać do czyszczenia urządzenia myjek parowych ani ciśnieniowych, węży i spryskiwaczy.
⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!
Stosowanie nieoryginalnych części zamiennych i elementów wyposażenia dodatkowego jest niebezpieczne.
▶ Używać wyłącznie oryginalnych części zamiennych i elementów wyposażenia dodatkowego producenta.
⚠ OSTRZEŻENIE – Ryzyko zatrucia!
Stosowanie środków czyszczących zawierających rozpuszczalniki może spowodować powstanie toksycznych oparów.
▶ Nie stosować środków czyszczących zawierających rozpuszczalniki.
2 Zapobieganie szkodom materialnym
UWAGA!
Nieprawidłowe dozowanie płynów do płukania tkanin, środków piorących, środków pielęgnacyjnych i czyszczących może mieć negatywny wpływ na działanie urządzenia.
- Przestrzegać zaleceń producenta dotyczących dozowania.
Przekroczenie maksymalnej pojemności załadunkowej ma negatywny wpływ na działanie urządzenia.
- Przestrzegać maksymalnej poje- mości załadunkowej dla każdego programu i nie przekraczać jej. → "Programy", Strona 31
Przegrzanie urządzenia może mieć negatywny wpływ na jego działanie.
- Podczas użytkowania urządzenia nie zasłaniać otworu wentylacyjnego.
- Zapewnić wystarczającą wentylację w pomieszczeniu.
Lekkie obiekty, jak np. włosy lub kłączki, mogą zostać zassane w trakcie eksploatacji do otworu wentylacyjnego urządzenia i mieć negatywny wpływ na jego działanie.
W trakcie eksploatacji utrzymywać otoczenie urządzenia w czystości.
- Dopilnować, aby w pobliżu urządzenie nie znajdowały się lekkie obiekty.
Pianka lub pianoguma może podczas suszenia odkształcić się lub stopić.
- Nie suszyć w urządzeniu tekstyliów zawierających piankę lub pianogumę.
Nieodpowiednie środki czyszczące mogą uszkodzić powierzchnie urządzenia.
- Nie należy stosować ostrych ani ciernych środków czyszczących.
- Nie używać środków czyszczących o dużej zawartości alkoholu.
- Nie używać poduszeczek ciernych ani szorstkich gąbek.
- Urządzenie należy czyścić wyłącznie wodą i miękka, wilgotną ście-reczka.
- Natychmiast usuwać wszelkie pozostałości środków piorących i sprayów. które mają kontakt z urządzeniem.
3 Ochrona środowiska i oszczędność
3.1 Usuwanie opakowania
Materiały opakowaniowe są przyjazne dla środowiska i nadają się do recyklingu.
- Poszczególne elementy utylizować zgodnie z rodzajem materiału.
3.2 Oszczędzanie energii
Urządzenie użytkowane zgodnie z tymi wskazówkami zużywa mniej prądu.
Urządzenie należy użytkować w dobrze wentylowanym pomieszczeniu. Otwór wentylacyjny urządzenia nie może zostać zasłonięty.
√ Zablokowana wymiana powietrza wydłuża czas trwania programu i zwiększa zużycie energii.
Przed rozpoczęciem suszenia odwirować pranie w pralce.
√ Wysoka wilgotność prania wydłuża czas trwania programu i zwiększa zużycie energii.
pl Ustawianie i podłączanie
Wykorzystywać maksymalną pojemność załadunkową programów.
√ Przekroczenie maksymalnej pojemności załadunkowej wydłuża czas trwania programu i zwiększa zużycie energii.
Po suszeniu wyczyścić filtr wyłapujący kłączki → Strona 36.
Zanieczyszczenie filtra kłączków zmniejsza przepływ powietrza, powoduje wydłużenie czasu trwania programu i zwiększa zużycie energii.
Dezaktywacja nieużywanego Wi-Fi na urządzeniu.
→ "Dezaktywacja Wi-Fi na urządzeniu", Strona 45.
√ Włączony moduł Wi-Fi zwiększa zużycie energii.
3.3 Tryb oszczędzania energii
Jeżeli urządzenie nie będzie przez dłuższy czas obsługiwane, automatycznie przełączy się na tryb oszczędzania energii. Wszystkie wskaźniki gasną i miga ▷.
Tryb oszczędzania energii zostaje zakończony przez ponowne uruchomienie urządzenia.
Jeżeli urządzenie nie będzie w dalszym ciągu obsługiwane, wyłączy się tryb czuwania.
4 Ustawianie i podłącza- nie
4.1 Rozpakowywanie urządzenia
UWAGA!
Pozostawione w bębnie przedmioty, które nie są związane z pracą urządzenia, mogą być przyczyną szkód materialnych oraz uszkodzeń urządzenia.
- Przed uruchomieniem urządzenia należy usunąć z bębna te przedmioty i dołączone elementy wyposażenia dodatkowego.
- Zdjąć z urządzenia wszystkie elementy opakowania oraz pokrowce ochronne.
→ "Usuwanie opakowania", Strona 11
-
Sprawdzić urządzenie pod kątem widocznych uszkodzeń.
-
Otworzyć drzwi.
-
Usunąć z bębna wyposażenie dodatkowe.
-
Zamknąć drzwi.
4.2 Zakres dostawy
Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu.
UWAGA!
Używanie urządzenia z niekompletnym lub uszkodzonym wyposażeniem może mieć negatywny wpływ na funkcje urządzenia i może prowadzić do szkód materialnych i uszkodzeń urządzenia.
- Nie używać urządzenia z niekompletnym lub uszkodzonym wyposażeniem.
Wymienić odpowiednie wyposażenie przed uruchomieniem urządzenia.
→ "Akcesoria", Strona 34
Zakres dostawy Opis
 | Suszarka bębnowa | |
 | Dodatkowe dokumenty | |
 |  | Wąż odprowadzający wodę z adapterem, mocowaniami i kolankiem.→ "Wąż odprowadzający wodę", Strona 14 |
 | Dzbanek na wodę→ "Napełnianie zbiornika na wodę", Strona 40 | |
 | Koszyk na wełnę z wkładką→ "Koszyk na wełnę", Strona 41 | |
Zamarznięte resztki wody w urządzeniu mogą spowodować jego uszkodzenie.
- Nie ustawiać i nie użytkować urządzenia w miejscach zagrożonych wystąpieniem mrozu ani na ze- wnątrz.
W przypadku rozpoczęcia eksploata- cji bezpośrednio po transporcie czyn- nik chłodniczy zawrty w urządzeniu może je uszkodzić.
- Bezpośrednio po transporcie należy odczekać dwie godziny przed uruchomieniem urządzenia.
Miejsce ustawie- Wymagania nia
 | Na podłodze Ustawić urządzenie na czystym, płaskim i wytrzymałym podłożu. Wypoziomować urządzenie → Strona 17. |
4.3 Wymagania dotyczące miejsca ustawienia
UWAGA!
Jeśli urządzenie zostanie przechylone o ponad 40°, może dojść do wycieku resztek wody z urządzenia i doprowadzić w konsekwencji do powstania szkód materialnych.
- Zachować ostrożność przy prze- chylaniu urządzenia.
- Transportować urządzenie w pozycji stojącej.
Miejsce ustawie- Wymagania nia
W kolumnie pral- ka-suszarka
Instalować urządzenie w kolumnie pralka-suszarka tylko przy użyciu oryginalnego zestawu podłączeniowego producenta suszarki.
■ Zestaw połączeniowy z wysuwanym bla-tem roboczym → Strona 34
■ Zestaw połączeniowy → Strona 34
Urządzenie należy umieszczać wyłącznie na pralce tego sa- nego producen- ta. Głębokość i szerokość urzą- dzenia musi od- powiadać wymia- rom pralki. Nie stawiać ko- lumny pralka-su- szarka na pod- wyższeniu.
Przy ścianie Nie zaciskać wę-
ży ani przewodu przyłączeniowego między ścianą a urządzeniem.
4.4 Wąż odprowadzający wo- dę
Podczas suszenia w urządzeniu gro- madzi się skondensowana woda, któ- rą urządzenie wykorzystuje do czysz- czenia. Do odprowadzania nadmiaru
skondensowanej wody bezpośrednio do odpływu należy użyć węża odprowadzającego.
Uwagi
- Urządzenie należy wykorzystywać z dostarczonym wężem odprowadzającym wodę. Po podłączeniu węża odprowadzającego wodę → Strona 14 nie trzeba regularnie opróżniać zbiornika na skondenso-waną wodę → Strona 38.
■ Wyposażenie opcjonalne → "Akcesoria", Strona 34 można zamówić w serwisie.
Podłączanie weża odprowadzającego wodę
Aby regularne opróżnianie zbiornika na skondensowaną wodę nie było konieczne, należy podłączyć wąż odprowadzający wodę.
UWAGA!
Jeżeli urządzenie jest eksploatowane bez odpowiednio podłączonego węża odprowadzającego skondensowaną wodę lub węża odprowadzającego wodę, ciecz może wydostawać się z króćca.
- Przed uruchomieniem urządzenia należy odpowiednio podłączyć wąż odprowadzający skondensowaną wodę lub wąż odprowadzający wodę do króćca.
Wymagania
■ Urządzenie oraz wyposażenie dodatkowe są rozpakowane.
→ "Rozpakowywanie urządzenia", Strona 12
■ Urządzenie jest ustawione w miejscu docelowym.
→ "Wymagania dotyczące miejsca ustawienia", Strona 13
- Zdjąć wąż odprowadzający skondensowaną wodę z króćca.
Wąż odprowadzający skondenso-waną wodę jest fabrycznie zamon-towany na króćcu.
Uwaga: Podczas zdejmowania węża odprowadzającego skondenso-waną wodę z króćca może wypły- wać ciecz.
- Umieścić wąż odprowadzający skondensowaną wodę w uchwycie.
- Wsunąć wąż odprowadzający wodę na króciec do oporu.
- Opróżnić zbiornik na skondenso-waną wodę → Strona 38.
- Zdjąć zatyczkę na spodzie.
pl Ustawianie i podłączanie
- Włożyć zatyczkę we wgłębienie na górze.
-
Wsunąć zbiornik na skondensowaną wodę → Strona 39.
-
Podłączyć urządzenie do odpływu wody.
→ "Rodzaje przyłączy odpływu wo- dy", Strona 16
Wskazówka: W celu ponownego odprowadzenia skondensowanej wody do zbiornika na skondensowaną wodę, np. w przypadku zmiany miejsca instalacji urządzenia, wykonać powyższe kroki w odwrotnej kolejności.
Rodzaje przyłączy odpływu wody
UWAGA!
W przypadku zablokowanego lub zamkniętego odpływu, zgromadzone ścieki mogą cofnąć się do urządzenia.
- Przed uruchomieniem urządzenia należy upewnić się, że ścieki są szybko odprowadzane do kanalizacji, a zatory zostały usunięte.
Odpływ do syfonu.
Zabezpieczyć miejsce podłączenia opaską zaciskową (12-22 mm). Zamocować wąż odprowadzający wodę w prowadnicy węża na wy-
sokości min. 80 cm i maks. 100 cm.
Uwaga: Rozdzie- lacz Y-Rozdzie- lacz
→ Strona 34 umożliwia podłączenie węża odprowadzającego wodę dodatkowego urządzenia, np. pralki, do tego samego syfonu.
Odpływ do umy- walki.
Przełożyć wąż odprowadzający wodę całkowicie przez i przymocować materiałem mocującym. Kolanko zamoco- wać na wysokości maks. 100 cm.
Odpływ do kana- tu.
Przełożyć wąż odprowadzający wodę całkowicie przez i przymocować materiałem mocującym. Kolanko zamocować do kanału.
4.5 Wypoziomowanie urządzenia
W celu zmniejszenia hałasu i wibracji należy odpowiednio wypoziomować urządzenie.
W celu wypoziomowania urządzenia obracać nożki urządzenia. Sprawdzić ustawienie za pomocą poziomnicy.
Wszystkie nóżki urządzenia muszą stać stabilnie na podłożu.
4.6 Zmiana strony otwierania drzwi
Aby ułatwić wkładanie i wyjmowanie prania, możliwa jest zmiana strony otwierania drzwi.
⚠️ WAŻNE
Ryzyko zacięcia!
Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w przypadku dotknięcia.
- Nie dotykać ostrych krawędzi urządzenia.
Podczas instalacji i transportu urządzenia używać rękawic ochronnych.
Uwagi
■ Do wykręcania i wkręcania śrub używać wyłącznie śrubokręta Torx T15 oraz śrubokręta Torx T20.
■ Zdemontowane drzwi położyć na płaskim i miękkim podłożu, aby uniknąć szkód materialnych.
Zdejmowanie drzwi
Wymaganie: Urządzenie zostało odłączone od sieci elektrycznej.
- Otworzyć drzwi.
- Odkręcić drzwi.
Wymiana zawiasu drzwiowego i zaczepu do drzwi
- Odkręcić osłonę zawiasu drzwio- wego.
pl Ustawianie i podłączanie
- Odkręcić zawias drzwiowy i zaczep do drzwi.
- Przykręcić zawias drzwiowy i zaczep do drzwi po przeciwnych stronach.
Upewnić się, że uszczelka drzwi nie zostanie w trakcie tego procesu przycięta ani uszkodzona.
- Przykręcić osłonę zawiasu drzwio- wego.
Upewnić się, że uszczelka drzwi nie zostanie w trakcie tego procesu przycięta ani uszkodzona.
- Wyjąć kolorowy wskaźnik uchwytu drzwi i zastąpić go osłoną przeciw-ległej strony.
Wybrać pozycję wskaźnika uchwytu drzwi w zależności od miejsca ustawienia urządzenia:
- Urządzenie jest ustawione na podłodze.
- brządzenie jest ustawione na podwyższeniu dzięki zamontowaniu pralki i suszarki w kolumnie.
Wymiana blokady drzwi
- Odkręcić osłone blokady drzwi.
- Zdemontować blokadę drzwi.
- Zamontować blokadę drzwi po przeciwnej stronie.
- Przykręcić osłonę blokady drzwi.
4.7 Podłączanie urządzenia do sieci elektrycznej
- Podłączyć wtyczkę przewodu sieciowego urządzenia do gniazda sieciowego w pobliżu urządzenia.
Parametry przyłączeniowe urządzenia można znaleźć w rozdziale Dane techniczne → Strona 64.
- Sprawdzić, czy wtyczka jest stabilnie połączona z gniazdem sieciowym.
5 Poznawanie urządzenia
5.1 Urządzenie
W tym miejscu można znaleźć przegląd części urządzenia.
W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie jak kolor czy kształt, mogą się różnić.
| 1 | Otwór wentylacyjny |
| 2 | Filtr kłączków → Strona 36 |
| 3 | Drzwi |
| 4 | Zbiornik na skondensowaną wodę → Strona 38 |
| 5 | Pulpit obsługi → Strona 21 |
5.2 Koszyk na wełne
| 1 | Nóżka do mocowania |
| 2 | Koszyk na wełnę |
| 3 | Wkładka |
| 4 | Ucho do mocowania na ha-czyku |
5.3 Pulpit obsługi
Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje o jego stanie.
| 1 | Programy → Strona 31 |
| 2 | Programator → Strona 35 |
| 3 | Przyciski → Strona 25 i wy-świetlacz → Strona 23 |
5.4 Logika obsługi
Niektóre obszary wyświetlacza są przyciskami reagującymi na dotyk. Aktywują, dezaktywują one ustawienia lub zmieniają je po dotknięciu
pl Poznawanie urządzenia
przycisku. Aktywowane ustawienia są zaznaczone na wyświetlaczu jaśniejszym kolorem.
UWAGA!
Wywieranie zbyt dużego nacisku na wyświetlacz może prowadzić do uszkodzeń.
- Nie wywierać silnego nacisku na wyświetlacz.
- Nie naciskać wyświetlacza ostro zakończonymi i ostrymi przedmiotami.
Zmiana wartości ustawienia
Po aktywacji pewnych ustawień na wyświetlaczu pojawiają się przyciski wyboru i można zmienić wartość ustawienia.
- Nacisnąć na przyciski wyboru → Strona 25.
Na wyświetlaczu pojawia się wartość ustawienia.
6 Wyświetlacz
Na wyświetlaczu wyświetlane są aktualne wartości ustawień, możliwości wyboru lub informacje i wskazówki.
Przykładowe wskazanie na wyświetlaczu
| Wskazanie Nazwa Opis | ||
| 0:401 | Czas trwania programu / czas po-zostały do końca programu | Przewidywany czas trwania programu lub czas pozostały do końca programu w go-dzinach i minutach. |
| 9,01 | Zalecany załadu-nek | Maksymalna pojemność załadunkowa dla ustawionego programu w kg. |
| 0:45 h1 | Czas zakończenia programu | → "Przyciski", Strona 29 |
| Dokładanie prania | Program można przerwać i można wyjąc lub dołożyć pranie.→ "Dokładanie prania", Strona 36 | |
| Zbiornik na skon-densowaną wodę | Opróżnić zbiornik na skondensowaną wo-dę → Strona 38.Wsunąć zbiornik na skondensowaną wo-dę → Strona 39. | |
| Filtr kłączków | Wyczyścić filtr kłączków → Strona 36. | |
| CArE Zwykła konserwa-cja urządzenia | Przeprowadzić program zwykłej konserwa-cji urządzenia.→ "Pielęgnacja urządzenia", Strona 48 | |
| 1 Przykład | ||
| Zbiornik na wodę | Napełnić zbiornik na wodę → Strona 40 do funkcji redukcji zagnieceń. | |
| Hot Proces chłodzenia Pranie jest chłodzone podczas obracania się bębna, aby zapobiec jego uszkodzeniu. Proces ten może zostać przerwany jedynie poprzez otworzenie drzwi.Uwaga: Nie zmieniać programu. | ||
| Wi-Fi ■ świeci się: urządzenie jest połączone z siecią domową.■ miga: urządzenie próbuje połączyć się z siecią domową.→ "Home Connect ", Strona 43 | ||
| Aplikacja Home Connect | Ustawienia, które nie są dostępne na urządzeniu, zostały wprowadzone za pomocą aplikacji Home Connect.Szczegółowe informacje na ten temat można znaleźć w aplikacji Home Connect. | |
| Mniej zagnieceń Status programu | ||
| II ▷ | Pauza Status programu | |
| End Zakończenie programu | Status programu | |
| 1Przykład | ||
7 Przyciski
Poniżej przedstawiony jest przegląd przycisków i możliwych ustawień.
| Przycisk Wybór Opis | ||
| ■ Percent | Włączanie, przerywanie lub pauzowanie programu.Gdy wyświetli się II, można zatrzymać program.Gdy wyświetli się ▷, można uruchomić program. | |
| ⏻ (wyłącznik sieciowy) | ■ Percent | Włączyć urządzenie lub przełączyć w tryb czuwa- nia / standby. |
| ⚫ 3 sek. ■ aktywacja | ■ Percent | Aktywacja lub dezakty-wacja zabezpieczenia przed dziećmi.Zabezpieczenie panelu przed przypadkową ob-sługą.W przypadku aktywowa-nia zabezpieczenia przed dziećmi i wyłączenia urządzenia zabezpiecze-nie przed dziećmi pozo-staje aktywne.→ "Zabezpieczenie przed dziećmi", Strona 39 |
| Wielokrotny wybór W celu | zmiany ustawie-nia, nacisnąć na przycisk wyboru lub , ażna wyświetlaczu pojawi się żądane ustawienie. | |
| Ustaw. fab. Wielokrotny wybór | → "Ustawienia podstawo-we", Strona 47 | |
| Przycisk Wybór Opis | |||
| Ulubione ■ zapisz | ■ ustaw | Przytrzymanie przycisku przez co najmniej 3 sekundy powoduje zapisanie indywidualnych ustawień programu.→ "Zapisywanie ustawień programu", Strona 35 Krótkie naciśnięcie przycisku powoduje ustawienie programu zgodnie z indywidualnymi ustawieniami. | |
| Do szafy plus ■ aktywacja | ■ dezaktywacja | Cel suszenia określa, jak wilgotne lub jak suche ma być pranie po zakończeniu programu.→ "Cel suszenia", Strona 30 | |
| Do szafy ■ aktywacja | ■ dezaktywacja | Cel suszenia określa, jak wilgotne lub jak suche ma być pranie po zakończeniu programu.→ "Cel suszenia", Strona 30 | |
| Do prasowania ■ aktywacja | ■ dezaktywacja | Cel suszenia określa, jak wilgotne lub jak suche ma być pranie po zakończeniu programu.→ "Cel suszenia", Strona 30 | |
| 5 Koszul ■ Aktywacja | Dezaktywacja | Dopasować ustawiony program z funkcją redukcji zagnieceń Iron Assist → "Funkcja redukcji zagnieceń", Strona 39 Program przeznaczony do suchych, raz noszonych koszul i bluzek. Aktywować dla 2 do 5 sztuk prania.Uwagi■ Pranie nie będzie poddane suszeniu ani czyszczeniu.■ Aby uniknąć zagnieceń, wyjąć pranie natychmiast po zakończeniu programu. | |
| Business ■ Aktywacja | Dezaktywacja | Dopasować ustawiony program z funkcją redukcji zagnieceń Iron Assist → "Funkcja redukcji zagnieceń", Strona 39 Program do mało noszonych, suchych garniturow, marynarek, spodni lub tekstyliów przeznazonych do czyszczenia chemicznego. Aktywować dla garnitur lub dwóch sztuk prania.Uwagi■ Pranie nie będzie poddane suszeniu ani czyszczeniu.■ Aby uniknąć zagnieceń, wyjąć pranie natychmiast po zakończeniu programu.■ Program nie jest od-powiedni do cienkich, lekkich garniturów let-nich. | |
| 1 Koszula ■ Aktywacja | Dezaktywacja | Dopasować ustawiony program z funkcją redukcji zagnieceń Iron Assist → "Funkcja redukcji zagnieceń", Strona 39 Program przeznaczony do suchych, raz noszonych koszul i bluzek. Aktywować dla jednej sztuki prania.Uwagi■ Pranie nie będzie poddane suszeniu ani czyszczeniu.■ Aby uniknąć zagnieceń, wyjąć pranie natychmiast po zakończeniu programu. | |
| Redukcja zagnieceń ■ aktywacja■ dezaktywacja | Aktywacja lub dezaktywacja redukcji zagnieceń.Po zakończeniu programu bęben obraca pranie w regularnych odstępach czasu przez 120 minut, aby zapobiec powstawaniu zgnieceń. | ||
| Delikatne suszenie ■ aktywacja■ dezaktywacja | Aktywacja lub dezaktywacja przycisku delikatne suszenie.Temperatura dla delikatnych tkanin, jak np. poliakryl lub elastan, zostaje zredukowana.Czas trwania programu ulega wydłużeniu. | ||
| Gotowe za do 24 godzin Ustawić czas zakończenia programu.Czas trwania programu jest już uwzględniony w ustawionej liczbie godzin.Po rozpoczęciu progra-mu wyświetli się czas trwania programu. | |||
| Połowa załadunku ■ aktywacja■ dezaktywacja | Suszyć pojedyncze sztu-ki prania lub niewielkie załadunki. | ||
| SmartDry aktywacja Po wypraniu prania w | pralce, na suszarce zostanie polecony odpowiedni program suszenia.Uwaga: Pralka musi ob-sługiwać funkcję Home Connect. Pralka i sus-zarka muszą być połą-czone z siecią domową i zarejestrowane w aplikacji Home Connect. | ||
| Zdalny start ■ aktywacja■ dezaktywacja■ otwarcie menu Ho-me Connect | → "Zdalne włączanie", Strona 45 | ||
8 Cel suszenia
Każdy program automatyczny ma zaprogramowany cel suszenia. Cel suszenia określa, jak suche lub jak wilgotne ma być pranie po zakończeniu programu.
| Cel suszenia Pranie Rezultat suszenia | ||
| Wielowarstwowe, grube tekstylia, które trudno schną. | Pranie jest suche. | |
| Zwykłe tekstylia jednowar-stwowe. | Pranie jest suche. | |
| Zwykłe tekstylia jednowar-stwowe. | Pranie jest jeszcze lekko wilgotne. Aby uniknąć zagnieceń, prasować pranie bezpośrednio po suszeniu lub rozwiesić jeszcze wilgotne pranie. | |
8.1 Zmiana celu suszenia
Dla niektórych programów automatycznych można dokonać zmiany celu suszenia, aby pranie było jeszcze bardziej suche lub bardziej wilgotne.
- Ustawić program automatyczny. → "Programy automatyczne", Strona 31
√ Wyświetlacz pokazuje zdefiniowany cel suszenia.
- Nacisnąć ☐Do szafy, ☐Do szafy plus lub ☑Do prasowania.
Uwaga: Po zmianie tego ustawienia zmiana pozostaje zapisana również w trybie czuwania (standby).
8.2 Dopasowanie celu susze- nia
Jeżeli po zakończeniu suszenia z określonym celem suszenia tekstylia wydają się zbyt wilgotne, można dopasować cel suszenia.
Uwaga: Cel suszenia można dopasować w ustawieniach podstawowych.
- Ustawić program automatyczny.
→ "Programy automatyczne",
Strona 31
√ Wyświetlacz pokazuje zdefiniowany cel suszenia. - Przez ok. 3 sekundy naciskać Do szafy.
- Nacisnąć lub, aby dopasować cel suszenia.
- Naciskać wybrany cel suszenia przez ok. 3 sekundy, aby powrócić do programu automatycznego.
Uwaga: Po zmianie tego ustawienia zmiana pozostaje zapisana również w trybie czuwania (standby).
9 Programy
Tekstylia można suszyć za pomocą programu automatycznego lub programu czasowego.
9.1 Programy automatyczne
Programy automatyczne to programy, w których czujniki wilgotności mierzą wilgotność resztkową prania podczas suszenia. Program zostaje zakończony po osiągnięciu ustawionego celu szuszenia.
Każdy program automatyczny posiada cel suszenia → Strona 30. Cel suszenia ustala, jak suche lub jak wilgotne ma być pranie po ukończeniu programu.
Wskazówki
■ Wybrać cel suszenia zgodnie z tekstyliami lub żądanym rezultatem suszenia. → "Cel suszenia", Strona 30
■ Etykiety pielęgnacyjne zawierają dodatkowe informacje ułatwiające wybór programu.
| Program Opis maks. za- | ładunek (kg) | |
| Bawełna Suszenie tekstyliów wytrzymałych i odpornych na wysoką temperaturę z bawełny lub Inu. | 9,0 | |
| ☐ Bawełna Eco Suszenie tekstyliów wytrzymałych i odpornych na wysoką temperaturę z bawełny lub Inu.Program energooszczędny. | 9,0 | |
| Syntetyki Suszenie tekstyliów z włókien syntetycznych lub mieszanych. | 3,5 | |
| Mix Suszenie tekstyliów z bawełny i włókien syntetycznych. | 3,0 | |
| Pościel Suszenie bawełnianych poszewek na kołdrę i poduszkę oraz prześcieradeł.Uwaga: Ruch bębna jest zoptymalizowany pod kątem suszenia dużych rzeczy. | 3,5 | |
| Delikatne Suszenie delikatnych tekstyliów z satyny, włókien syntetycznych lub mieszanych. | 2,0 | |
| Higiena Plus Suszenie tekstyliów wytrzymałych i odpornych na wysoką temperaturę z bawełny lub Inu.Uwaga: Program zalecany w przypadku szczególnie wysokich wymagań higienicznych. | 4,0 | |
| Koszule/Bluzki Suszenie koszul i bluzek z bawełny, Inu,włókien syntetycznych i mieszanych.Uwaga:W celu uzyskania optymalnegorezultatu suszenia należy suszyć maksymalnie 5 koszul lub 5 bluzek na raz.Po zakończeniu suszenia pranie uprasować lub rozwiesić. Wilgoć resztkowa rozmieści się wtedy równomiernie. | 1,5 | |
| Szybki 40' Suszenie tekstyliów z włókien syntetycznych i lekkiej bawełny. | 1,0 | |
| Reczniki Suszenie wytrzymałych i odpornych na wysoką temperaturę ręczników i płaszczy kąpielowych z bawełny lub Inu. | 6,0 | |
| Programy z aplikacji Programy dodatkowe można wybierać bezpośrednio przez aplikację Home Connect.Opis programów jest dostępny w aplikacji Home Connect.Uwaga:Urządzenie musi być połączone z siecią domową i zarejestrowane w aplikacji Home Connect.→ "Home Connect ", Strona 43 | - | |
9.2 Programy czasowe
Programy czasowe to programy o ustalonym lub regulowanym czasie trwania. Program kończy się po upływie czasu, nawet jeśli pranie nie jest jeszcze suche. Programy czasowe są przeznaczone do suszenia pojedynczych ubrań lub cienkich tekstyliów.
Wskazówka: Etykiety pielęgnacyjne zawierają dodatkowe informacje ułatwiające wybór programu.
| Program Opis maks. za- | ładunek (kg) |
| Wełna w koszu Suszenie tekstyliów wełnianych lub z do-mieszką wełny.Uwaga: Tekstylia te należy suszyć wyłącz-nie przy użyciu koszyka na wełnę.→ "Koszyk na wełnę", Strona 41 | jedna sztukatekstyliów |
| Program Opis maks. za- | ładunek(kg) | |
| Iron Assist $ \text{Redukcja zagnieceń i unoszących się w powietrzu zapachów.} \rightarrow "Funkcja redukcji zagnieceń", Strona 39Aby dopasować program z redukcją zagnieceń, nacisnąć odpowiedni przycisk.→ "Przyciski", Strona 25 | - | |
| Prog. czas. ciepły Suszenie wszystkich rodzajów tekstyliów poza wełną i jedwabiem.Przeznaczony do wstępnie wysuszonych lub lekko wilgotnych ubrań oraz do dosuszania grubych, wielowarstwowych ubrań.Uwaga: Ten program jest odpowiedni do suszenia z koszem na wełnę.→ "Koszyk na wełnę", Strona 41 | 3,0 | |
| Programy z aplikacji Programy dodatkowe można wybierać bezpośrednio przez aplikację Home Connect.Opis programów jest dostępny w aplikacji Home Connect.Uwaga: Urządzenie musi być połączone z siecią domową i zarejestrowane w aplikacji Home Connect.→ "Home Connect ", Strona 43 | - | |
10 Akcesoria
Używać oryginalnych elementów wyposażenia. Są one dokładnie dostosowane do urządzenia.
Uwaga: Niektóre elementy wyposażenia są dostępne w innych kolorach. Należy skontaktować się z → "Serwis", Strona 61.
| Zastosowanie Numer zamówienia | ||
| Zestaw połączeniowy Zamontować urządzenie na przystosowanej do te- go celu pralce o iden- tycznej szerokości i głę- bokości w celu zaosz- czędzenia miejsca. | WTZ27510 | |
| Zestaw połączeniowy z wysuwanym blatem ro- boczym | Zamontować urządzenie na przystosowanej do te- go celu pralce o iden- tycznej szerokości i głę- bokości w celu zaosz- czędzenia miejsca.Wysuwany blat roboczy ułatwia załadowanie i rozładowanie urządzenia. | WTZ27500 |
| Kosz na wełnę Pojedyncze tekstylia weł- niane, obuwie sportowe i maskotki pluszowe su- szyć lub wietrzyć w ko- szyku na wełnę. | WMZ20600 | |
| Rozdzielacz Y Umożliwia podłączenie węża odprowadzającego wodę dodatkowego urzą- dzenia do tego samego syfonu. | 15000490 | |
| Środek do czyszczenia urządzenia | Część zamienna do funk- cji intensywnej konserwa- cji urządzenia. | 00311829 |
| Podest Ustawić urządzenie na podwyższeniu, aby moż- na było je łatwo załado-wać i rozładować. | WTZPW20D | |
11 Pranie
11.1 Przygotowanie prania
UWAGA!
Przedmioty pozostawione w praniu mogą spowodować uszkodzenie pranych tekstyliów oraz bębna.
- Przed eksploatacją urządzenia wyłąć wszystkie przedmioty z kieszeni pranych tekstyliów.
Uwaga
Przygotowania pranie chroni urządzenie i tekstylia.
■ Usunąć ziemię i piasek szczotką
■ Posortować pranie według kolorów i tekstyliów, przestrzegać etykiet ze wskazówkami pielęgnacji
■ Zamknąć wszystkie zapięcia na zamki błyskawiczne, rzepy, haftki i pętelki
■ Usnąć klamry i ołowiane taśmy z fi-ranek
■ Ubrania wkładać do bębna nieposkładane
■ Przed rozpoczęciem suszenia odwirować pranie.
■ Sztuki bielizny z wełny, obuwie sportowe, zabawki pluszowe suszyć wyłącznie przy użyciu kosza na wełne
→ "Koszyk na wełnę", Strona 41
12 Podstawowy sposób obsługi
12.1 Włączanie urządzenia
Uwaga: Przy pierwszym uruchamianiu urządzenia, po podłączeniu do prądu, proces włączania trwa do jednej minuty.
Wymaganie: Urządzenie jest odpowiednio ustawione i podłączone.
→ "Ustawianie i podłączanie", Strona 12
▶ Nacisnąć ⏻
Proces włączania trwa kilka sekund.
Uwaga: Oświetlenie bębna gaśnie automatycznie.
12.2 Ustawianie programu
- Nacisnąć żądany program.
√ Na wyświetlaczu widoczne są ustawienia programu.
- W razie potrzeby dopasować ustawienia programu.
12.3 Zapisywanie ustawień programu
Indywidualne ustawienia programu można zapisać w Ulubionych.
Wymagania
■ Program jest ustawiony.
→ "Ustawianie programu",
Strona 35
■ Ustawienia programu zostały dopasowane.
- Przez ok. 3 sekundy naciskać Ulubione.
W celu wywołania zapisanego programu nacisnąć Ulubione.
pl obstugi
Uwaga: W celu nadpisania zapisanego programu powtórzyć wymienione powyżej kroki.
12.4 Wkładanie prania
Uwaga: Aby uniknąć powstawania zagnieceń, przestrzegać maksymalnego załadunku programów.
■ Pranie jest przygotowane i posortowane.
- Otworzyć drzwi.
- Włożyć pranie do bębna.
- Zamknąć drzwiczki.
Upewnić się, że w drzwiach urządzenia nie zostało przytrzaśnięte pranie.
12.5 Włączanie programu
Wymaganie: Program jest ustawiony. → "Ustawianie programu", Strona 35
▶ Nacisnaćll.
√ Na wyświetlaczu pojawia się czas trwania programu lub czas zakończenia programu.
√ Po zakończeniu programu na wyświetlaczu pojawia się: "End".
Uwaga: Jeśli pojawia się "Hot" urządzenie chłodzi pranie.
Gdy "Hot" zgaśnie, pranie wystarczająco ostygło.
12.6 Dokładanie prania
Po uruchomieniu programu można w każdej chwili dołożyć lub wyjąć pranie.
- Nacisnąć ||D
Proces chłodzenia rozpoczyna się automatycznie po około 30 sekundach i chłodzi pranie, gdy bęben
się obraca. Aby pominąć lub przewać proces chłodzenia, należy otworzyć drzwiczki.
→ "Wyświetlacz", Strona 24
- Otworzyć drzwi.
- Dołożyć lub wyjąć pranie.
- Zamknąć drzwi.
- Nacisnąć || ▷
12.7 Przerwanie programu
- Nacisnać II ▷
- Otworzyć drzwi.
- Wyjąć pranie. → "Wyjąć pranie", Strona 36
12.8 Wyjąć pranie
- Otworzyć drzwi.
- Wyjąć pranie z bębna.
12.9 Przełączyć urządzenie w tryb czuwania (standby)
▶ Nacisnąć ⏻
12.10 Filtr kłaczków
Podczas suszenia kłączki z prania wychwytywane są przez filtr kłączków. Filtr kłączków chroni urządzenie przed kłączkami.
Czyszczenie filtra kłaczków
Po zakończeniu programu suszenia lub wyświetleniu komunikatu podczas pracy należy oczyścić filtr kłaczków.
Uwaga: Jeśli urządzenie nie zostanie wyczyszczone w opisany sposób, może to spowodować pogorszenie jego działania.
Wymagania
■ Wyświetlacz pokazuje po wysuszeniu: "End"
■ lub wyświetlacz pokazuje podczas pracy: 🌐
1. Otworzyć drzwi.
- Usunąć kłączki z drzwi.
- Wyjąć dwuczęściowy filtr kłączków.
- Usunąć kłączki z wgłębienia na filtr.
Upewnić się, że kłączki nie wpadną do kanału powietrza.
- Rozłączyć dwuczęściowy filtr klacz- ków.
- Otworzyć oba filtry kłączków.
- Wyczyścić dokładnie oba filtry kłączków ciepła, bieżącą wodą i wysuszyć je.
- Zamknąć i złączyć oba filtry kłączków.
10.Założyć dwuczęściowy filtr kłączków.
12.11 Zbiornik na skondenso- wana wodę
Podczas suszenia w urządzeniu gro- madzi się skondensowana woda, któ- rą urządzenie wykorzystuje do czysz- czenia. Fabrycznie skondensowana jest gromadzona w zbiorniku wody skondensowanej.
Uwaga: Urządzenie należy wykorzy- stywać z dostarczonym wężem od- prowadzającym wodę. Po podłącze- niu węża odprowadzającego wodę → Strona 14 nie trzeba regularnie opróżniać zbiornika na skondensowa- ną wodę → Strona 38.
Opróżnianie zbiornika na skondensowaną wodę
Po zakończeniu programu suszenia lub wyświetleniu komunikatu podczas pracy należy opróżnić zbiornik na skondensowaną wodę.
Wymagania
■ Wyświetlacz pokazuje po wysuszeniu: "End"
■ lub wyświetlacz pokazuje podczas pracy: 📁
- Wyciągnąć poziomo pojemnik na skondensowaną wodę.
- Opróżnić zbiornik na skondenso-waną wodę.
Regularnie sprawdzać filtr pojemnika na skondensowaną wodę
→ Strona 52 i czyścić go, jeśli jest zanieczyszczony.
Przed uruchomieniem urządzenia należy upewnić się, że zbiornik na skondensowaną wodę jest włóżony do urządzenia.
→ "Zakładanie zbiornika na skondensowaną wodę", Strona 39
Zakładanie zbiornika na skondensowaną wodę
- Wsunąć do oporu zbiornik na skondensowaną wodę.
13 Zabezpieczenie przed dziećmi
Urządzenie można zabezpieczyć przed niezamierzonym użyciem elementów obsługi.
13.1 Aktywacja zabezpieczenia przed dziećmi
▶ Naciskać 3 sek. przez ok. 3 sekundy.
√ Elementy obsługi są zablokowane.
Zabezpieczenie przed dziećmi po- zostaje aktywne również w trybie czuwania (standby) i jest aktywne w przypadku przerwy w dostawie prądu.
13.2 Dezaktywacja zabezpieczenia przed dziećmi
Wymaganie: Aby dezaktywacja zabezpieczenia przed dziećmi była możliwa, urządzenie musi być włączone.
- Naciskać 3 sek. przez ok. 3 sekundy.
14 Funkcja redukcji za- gnieceń
Aby zredukować zagniecenia i zapachy z powietrza takie jak zapach dymu papierosowego, w przypadku su-
pl Funkcja redukcji zagnieceń
chych, mało noszonych ubrań można uruchomić program z funkcją redukcji zagnieceń.
14.1 Uruchomić program z funkcją redukcji zagnieceń
Uwaga
Odzież z pozostałościami potu, perfum lub dezodorantu należy uprać przed ponownym założeniem.
Nie stosować zestawów do czyszczenia suszarek.
Nie korzystać z programu z funkcją redukcji zagnieceń do następujących tekstyliów:
■ wełna, skóra i wiskoza
■ tekstylia zawierające elementy metalowe, drewniane lub plastikowe
■ kurtki konserwowane woskiem lub olejem
Wymagania
■ Pranie jest przygotowane.
→ "Przygotowanie prania", Strona 35
■ Pranie jest posortowane.
■ Pranie jest włożone.
→ "Wkładanie prania", Strona 36
-
Ustawić program z funkcją redukcji zagnieceń.
→ "Programy czasowe", Strona 32 -
Na życzenie dopasować ustawiony program z funkcją redukcji zagnieceń.
→ "Przyciski", Strona 25 -
Włączyć program.
→ "Włączanie programu", Strona 36
Gdy zbiornik na wodę jest pusty, na wyświetlaczu pojawia się:
→ "Napełnianie zbiornika na wodę", Strona 40
Średni czas trwania programu redukcji zagnieceń wynosi ok. 45 minut i może ulec wydłużeniu lub skróceniu w zależności od temperatury otoczenia.
√ Po zakończeniu programu na wyświetlaczu pojawia się: "End".
- Wyjąć pranie.
→ "Wyjąć pranie", Strona 36 Rezultat redukcji zagnieceń może być zróżnicowany, w zależności od rodzaju tekstyliów, wielkości załadunku i ustawionego programu. Aby uniknąć zagnieceń, po zakończeniu programu, natychmiast wyłąć tekstylia.
- Rozwiesić ubrania i nadać im kształt.
14.2 Napełnianie zbiornika na wodę
Urządzenie redukuje zagniecenia suchych, mało noszonych ubrań za pomocą zimnej wody pitnej. Jeśli podczas pracy wyświetli się komunikat, należy napełnić zbiornik na wodę.
UWAGA!
Użytkowanie urządzenia przy użyciu zanieczyszczonej lub zbyt gorącej wody może prowadzić do uszkodzenia urządzenia.
- Zbiornik należy napełniać wyłącznie zimną wodą pitną.
- Do funkcji usuwania zagnieceń nie używać wody skondensowanej ani destylowanej, jak również dodatków lub środków do odkamienia.
Wymagania
■ Uruchomiono program z funkcją redukcji zagnieceń.
→ "Uruchomić program z funkcją redukcji zagnieceń", Strona 40
■ Wyświetlacz pokazuje:
■ Zbiornik na skondensowaną wodę → Strona 38 został wyjęty z urządzenia.
- Do przedniego otworu włać ok. 180 ml zimnej wody pitnej za pomocą dołączonego dzbanka.
Regularnie sprawdzać filtr zbiornika na wodę i czyścić go, jeśli jest zanieczyszczony.
→ "Czyszczenie filtra zbiornika na wodę", Strona 51 Jeśli na wyświetlaczu nie znika ♘️ włać zimną wodę pitną do otworu z przodu urządzenia i prawidłowo wypoziomować urządzenie.
→ "Wypoziomowanie urządzenia", Strona 17
√ Na wyświetlaczu gaśnie.
- Wsunąć zbiornik na skondensowana wodę.
→ "Zakładanie zbiornika na skondensowaną wodę", Strona 39
- Włączyć program. → "Uruchomić program z funkcją redukcji zagnieceń", Strona 40
15 Koszyk na wełne
Koszyk na wełnę służy do suszenia delikatnych tekstyliów, maskotek pluszowych lub butów sportowych w pozycji leżącej.
Uwaga: Wyposażenie opcjonalne → "Akcesoria", Strona 34 można zamówić w serwisie.
15.1 Założyć koszyk na wełnę
- Otworzyć drzwiczki.
Upewnić się, że bęben jest pusty. - Nóżki koszyka na wełnę umieścić w otworach filtra kłączków.
- Ucho koszyka na wełnę zaczepić z przodu o górny haczyk.
15.2 Włączyć program z koszykiem na wełnę
UWAGA!
Jeśli tekstylia w koszyku na wełnę dotkną obracającego się bębna lub żeber bębna, może to spowodować uszkodzenie tekstyliów i urządzenia.
Tekstylia umieścić we wkładzie lub koszyku na wełnę w taki sposób, aby nie stykały się z bębnem i zebrami bębna.
Wymaganie: Koszyk na wełnę jest umieszczony w urządzeniu.
→ "Założyć koszyk na wełnę", Strona 41
- Tekstylia umieścić bezpośrednio w koszyku na wełnę lub we wkładzie. → "Przykłady zastosowania koszyka na wełnę", Strona 42
-
Zamknąć drzwi.
-
Ustawić program odpowiedni do suszenia z koszem na wełnę.
Przestrzegać opisu programu. → "Programy czasowe", Strona 32
- W razie potrzeby dostosować czas trwania programu.
Należy przestrzegać zalecanego czasu trwania programu dla tekstyliów w koszyku na wełnę:
| Jedna sztuka tekstyliów | Czas trwania programu w godzinach:mi-nutach |
| Cienki sweter wełniany | ok. 1:20 |
| Gruby sweter wełniany | ok. 1:30 - 3:00 |
| Spódnica ok. 1:00 - 1:30 | |
| Spodnie ok. 1:00 - 1:30 | |
| Rękawiczki ok. 0:30 | |
| Buty sportowe ok. 1:30 / z wie-trzeniem maks. 2:00 | |
Wskazówka: W przypadku grubych lub wielowarstwowych tekstyliów czas trwania programu należy wydłużyć.
-
Włączyć program → Strona 36.
-
Po zakończeniu programu wyjąć kosz na wełnę.
15.3 Przykłady zastosowania koszyka na wełnę
UWAGA!
Jeśli tekstylia w koszyku na wełnę dotkną obracającego się bębna lub żeber bębna, może to spowodować uszkodzenie tekstyliów i urządzenia.
Tekstylia umieścić we wkładzie lub koszyku na wełnę w taki sposób, aby nie stykały się z bębnem i zebrami bębna.
Przykład Zastosowanie
Spodnie lub spódnica
Rozluźnione tekstylia umieścić we wkładzie.
Uwaga: Przed rozpoczęciem suszenia odwirować pranie.
Przykład Zastosowanie
Sweter
Wyjąć wkładki i/lub podpiętki.
Włożyć do koszyka na wełnę zwi-nięty w rulon ręcznik, aby stworzyć możli-wość postawie-nia butów pod skosem. Postawić buty obcasami na ręczniku.
Uwaga: Nie stosować wkładki. Nie suszyć obuwia ze skóry lub ze skórzanymi elementami.
Maskotki pluszo-
we
Włożyć maskotkę do koszyka na wełnę.
Uwaga: Nie stosować wkładki. Upewnić się, że maskotki nie wypadną z koszyka na wełnę, jeśli jest ich więcej lub jeśli są małe.
16 Home Connect
To urządzenie może się łączyć z sie- cią. Połączyć urządzenie z urządze- niem mobilnym, aby umożliwiać sobie
obstugiwanie jego funkcji przy użyciu aplikacji Home Connect, dostosowywanie jego ustawień podstawowych i monitorowanie jego aktualnego stanu.
Usługi Home Connect nie są dostępne we wszystkich krajach. Dostępność funkcji Home Connect jest uza-leżniona od dostępności usług Home Connect w kraju użytkownika. Informacje na ten temat można znaleźć na: www.home-connect.com.
Aplikacja Home Connect prowadzi użytkownika przez cały proces rejestracji. W celu dokonania ustawień należy postępować zgodnie ze wskazówkami generowanymi przez aplikację Home Connect.
Wskazówki
■ Zastosować się do dołączonych dokumentów dotyczących funkcji Home Connect.
■ Należy się też stosować do wskazówek wyświetlanych w aplikacji Home Connect.
Uwagi
Należy przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi i upewnić się, że będą one przestrzegane także w przypadku zdalnego sterowania urządzeniem za pośrednictwem aplikacji Home Connect. → "Bezpieczeństwo", Strona 4
- Obsługa urządzenia przy użyciu znajdujących się na nim elementów ma zawsze pierwszeństwo. W tym czasie obsługa urządzenia za pośrednictwem aplikacji Home Connect nie jest możliwa.
16.1 Konfiguracja aplikacji Home Connect
- Zainstalować aplikację Home Connect na mobilnym urządzeniu końcowym.
1
- Uruchomić aplikację Home Connect i skonfigurować dostęp do Home Connect. Aplikacja Home Connect prowadzi użytkownika przez cały proces rejestracji.
16.2 Konfiguracja Home Connect
Wymagania
■ Aplikacja Home Connect jest skonfigurowana na mobilnym urządzeniu końcowym.
■ Na routerze jest aktywowane Wi-Fi.
■ W miejscu ustawienia urządzenie znajduje się w zasięgu domowej sieci WLAN (Wi-Fi).
-
Naciskać Zdalny start przez ok. 3 sekundy.
-
Postępować zgodnie ze wskazów-kami wyświetlanymi przez aplikację Home Connect.
16.3 Menu Home Connect
W menu Home Connect można znaleźć wszystkie ustawienia Home Connect.
Home Connect Wywołanie menu
- Naciskać Zdalny start przez co najmniej 3 sekundy.
√ Wyświetlacz pokazuje pierwsze ustawienie menu Home Connect.
Home Connect Nawigacja w menu
- Nacisnąć krótko Zdalny start, aż na wyświetlaczu pojawi się żądane ustawienie.
Home Connect Wyjście z menu
- Naciskać Zdalny start przez co najmniej 3 sekundy.
16.4 Aktywacja Wi-Fi na urządzeniu
Wymagania
■ Wywołano menu Home Connect. → "Home Connect Wywołanie menu", Strona 44
■ Wyświetlacz pokazuje oFF.
- W celu zmiany ustawienia naci-
snąć na lld
√ Wyświetlacz pokazuje on, jeśli Wi-Fi zostało aktywowane.
Uwaga: Jeśli Wi-Fi jest aktywowane, na wyświetlaczu pojawia się na przemian on i siła sygnału Wi-Fi.
16.5 Dezaktywacja Wi-Fi na urządzeniu
Wymagania
■ Wywołano menu Home Connect. → "Home Connect Wywołanie menu", Strona 44
■ Wyświetlacz pokazuje on.
- W celu zmiany ustawienia naci-
snąć na II.
√ Wyświetlacz pokazuje oFF, jeśli Wi-Fi zostało zdezaktywowane.
16.6 Resetowanie ustawień sieciowych urządzenia
Wymagania
■ Wywołano menu Home Connect. → "Home Connect Wywołanie menu", Strona 44
■ Wyświetlacz pokazuje "rES".
- Naciskaćll przez co najmniej 3 sekundy.
√ Ustawienia sieciowe zostaną zresetowane.
16.7 Zdalne włączanie
Zezwolić na zdalne włączanie urządzenia poprzez aplikację Home Connect.
Uwaga
Ze względów bezpieczeństwa zdalne włączanie zostanie dezaktywowane w następujących przypadkach:
■ Drzwi urządzenia zostaną otwarte.
■ Przyciskłżostaje wciśnięty.
■ Przycisku Zdalny start zostaje wciśnięty.
■ Po przerwie w zasilaniu.
Aktywacja zdalnego włączania Wymagania
■ Urządzenie jest połączone z domową siecią WLAN (WiFi).
■ Urządzenie jest połączone z aplikacja Home Connect.
■ Wybrany został program.
■ Drzwiczki urządzenia są zamknięte.
■ Pojemnik na destylowaną wodę nie jest pusty.
▶ Nacisnąć Zdalny start.
Świeci się Zdalny start, możliwe jest zdalne włączanie urządzenia za pośrednictwem aplikacji Home Connect.
Dezaktywacja funkcji zdalnego włączania
▶ Nacisnąć Zdalny start.
√ Zdalny start gaśnie.
16.8 Inteligentne wybieranie programu
Po wypraniu prania w pralce, na suszarce zostanie polecony odpowiedni program suszenia.
Aby określić optymalny program suszenia, urządzenia muszą przekazywać i odbierać między sobą informacje. Należy przestrzegać poniższych zaleceń:
■ Pralka musi być urządzeniem z funkcją Home Connect.
■ Pralka i suszarka muszą być połączone z siecią domową i zarejestrowane w aplikacji Home Connect.
Korzystanie z inteligentnego wybierania programu
- Nacisnąć 📄SmartDry.
Urządzenie określa odpowiedni program. W celu przerwania lub zmiany zalecanego programu,
pl Home Connect
ustawić inny program lub przełączyć urządzenie w tryb czuwania (standby).
- Jeżeli urządzenie znajdzie pasujący program, zaświeci się wskaźnik programu a na wyświetlaczu ukaże się informacja o programie.
- Jeśli urządzenie nie znajdzie pasującego programu, rozlegnie się sygnał a na wyświetlaczu pokaże się "- -".
2. Nacisnąć I.D
Uwaga
Dlaczego moja suszarka nie może zalecić programu?
■ Brak pasującego programu suszenia dla wybranego programu prania na suszarce.
■ Brak dostępnych danych ostatnie-
go programu prania. Dane są prze-
chowywane przez 24 godziny, a
następnie zostają skasowane.
■ Program prania został przerwany. Dla analizy program prania musi być całkowicie zakończony.
16.9 Zdalna diagnostyka
Serwis może uzyskać dostęp do urządzenia za pośrednictwem funkcji diagnostyki zdalnej, jeżeli użytkownik zwrócić się do serwisu z odpowiednim wnioskiem, urządzenie jest połączone z Home Connect serwerem, a funkcja zdalnej diagnostyki jest dostępna w kraju użytkowania urządzenia.
Wskazówka: Szczegółowe informacje oraz wskazówki na temat dostępności zdalnej diagnostyki w danym kraju można znaleźć w zakładce Serwis/Wsparcie techniczne na lokalnej stronie internetowej: www.home-connect.com.
16.10 Ochrona danych
Należy się zapoznać z informacjami dotyczącymi ochrony danych. Podczas pierwszego łączenia urządzenia z posiadającą dostęp do Internetu siecią domową urządzenie przesyła do serwera Home Connect następujące kategorie danych (pierwsza rejestracja):
■ Jednoznaczny identyfikator urządzenia (złożony z kluczy urządzenia i adresu MAC zintegrowanego modułu telekomunikacyjnego Wi-Fi).
■ Certyfikat bezpieczeństwa modułu telekomunikacyjnego Wi-Fi (w celu informatycznego zabezpieczenia połączenia).
■ Aktualna wersja oprogramowania oraz wersja osprzętu urządzenia AGD.
■ Status ewentualnego przeprowadzonego wcześniej przywrócenia ustawień fabrycznych.
Pierwsza rejestracja wstępnie konfiguruje funkcje Home Connect i jest wymagana dopiero, gdy użytkownik zamierza po raz pierwszy skorzystać z funkcji Home Connect.
Uwaga: Należy pamiętać, że funkcje Home Connect są dostępne tylko w połączeniu z aplikacją Home Connect. Informacje dotyczące ochrony danych osobowych można wyświetlać w aplikacji Home Connect.
17 Ustawienia podstawowe
Ustawienia podstawowe urządzenia można dostosować do indywidualnych potrzeb.
17.1 Przegląd ustawień podstawowych
| Pozy-cja | Ustawienie podstawowe | Wybór Opis | |
| 1 | Sygnał zakoń-czenia | 0 (wył.)1 (cichy)2 (średnia)3 (głośny)4 (bardzo gło-śny) | Ustawianie głośności sygnału po za-kończeniu programu. |
| 2 | Dźwięk przyci-sków | 0 (wył.)1 (cichy)2 (średnia)3 (głośny)4 (bardzo gło-śny) | Ustawianie głośności sygnału przy na-ciskaniu przycisków. |
| 3 | Jasność wy-świetlacza | 1 (niska)2 (średnia)3 (wysoka)4 (bardzo wy-soka) | Ustawianie jasności wyświetlacza. |
| 4 | Cel suszenia 0 | 123 | Dopasowanie celu suszenia.→ "Cel suszenia", Strona 30 |
| 5 | Pielęgnacja urządzenia | CP1CP2 | Uruchamianie pielęgnacji urządzenia.→ "Pielęgnacja urządzenia", Strona 48 |
| 7 | Licznik programów | Wskazać liczbę uruchomionych programów. |
| 8 | Ustawienia fabryczne | rES Przywracanie ustawień fabrycznych urządzenia. |
17.2 Zmiana ustawień podsta- wowych
Wymaganie: Wyświetlacz pokazuje wszystkie dodatkowe przyciski.
- Aby otworzyć menu ustawień podstawowych, nacisnąć Ustaw. fab..
- Wybrać żądane ustawienie podstawowe. → "Przegląd ustawień podstawowych", Strona 47
- W celu zmiany wartości nacisnąć ^ lub ▼
- W celu przywrócenia ustawień fabrycznych urządzenia naciskać II przez ok. 3 sekundy.
- Aby zapisać ustawienia, nacisnąć Ustaw. fab..
18 Pielęgnacja urządzenia
Urządzenie oferuje programy czyszczenia umożliwiające zwykłą oraz intensywną pielęgnację urządzenia.
18.1 Przygotowanie pielegnacji urządzenia
Przygotowywanie urządzenia do pielęgnacji
Przygotować urządzenie przed rozpo- częciem pielęgnacji.
Wymagania
■ Bęben jest pusty.
■ Urządzenie znajduje się w trybie czuwania (standby).
- Wyczyścić filtr wyłapujący klaczki. → "Czyszczenie filtra klaczków", Strona 36
- Zbiornik na skondensowaną wodę wyciągnąć poziomo i opróżnić. → "Opróżnianie zbiornika na skondensowaną wodę", Strona 38
Przygotowanie zbiornika na skondensowaną wodę do pielęgnacji urządzenia
W przypadku odprowadzania skondensowanej wody z urządzenia przez wąż odprowadzający, przed pielęgnacją urządzenia należy przygotować zbiornik na skondensowaną wodę.
- Wyjąć zatyczkę z wgłębienia na górze.
- Umieścić zatyczkę na spodzie.
- Wyczyścić filtr w zbiorniku na skondensowaną wodę.
18.2 Wywoływanie programu pielęgnacji urządzenia
Wymaganie: Czynności przygotowawcze przed pielęgnacją urządzenia zostały wykonane.
→ "Przygotowanie pielęgnacji urządzenia", Strona 48
- Nacisnąć ⏻
Proces włączania trwa kilka sekund.
-
Nacisnąć Ustaw. fab..
-
Ustawić program na pozycję 5.
√ Na wyświetlaczu pojawiają się na przemian "CP1" oraz czas trwania programu.
18.3 Przeprowadzanie zwykłej pielegnacji urządzenia
Przeprowadzić zwykłą pielęgnację urządzenia, aby usunąć lekkie zabrudzenia.
Uwagi
■ Zwykła pielęgnacja urządzenia trwa około 1 godziny.
■ Urządzenie przypomina o konieczności przeprowadzenia zwykłej pielęgnacji urządzenia po dłuższym czasie użytkowania. Przed rozpo-częciem programu i po jego za-
kończeniu na wyświetlaczu pojawia się wskazówka "CArE". Wskazówka będzie pojawiać się, dopóki nie zostanie przeprowadzona zwykła pielęgnacja urządzenia.
Wymagania
-
Czynności przygotowawcze przed pielęgnacją urządzenia zostały wykonane.
→ "Przygotowanie pielęgnacji urządzenia", Strona 48
■ Pielęgnacja urządzenia została wywołana.
→ "Wywoływanie programu pielęgnacji urządzenia", Strona 49 -
Do zbiornika na skondensowaną wodę włać ok. 1,5 litra ciepłej wody z kranu.
Pełny zbiornik na skondensowaną wodę należy przez cały czas utrzy- mywać w pozycji poziomej tak, aby płyn nie wypłynął. - Wsunąć zbiornik na skondensowaną wodę, aż zaskoczy na miejsce.
- Nacisnać I.D
Włącza się program pielęgnacji urządzenia i rozbrzmiewa sygnał.
√ Po zakończeniu pielęgnacji urządzenia na wyświetlaczu pojawia się "End" i rozbrzmiewa sygnał.
- Zbiornik na skondensowaną wodę wyciągnąć poziomo i opróżnić.
→ "Opróżnianie zbiornika na skondensowaną wodę", Strona 38
-
W przypadku odprowadzania skondensowanej wody za pomocą węża odprowadzającego::
-
Wyjąć zatyczkę ze spodu zbiornika na skondensowaną wodę.
-
Włożyć zatyczkę we wgłębienie na górze zbiornika na skondensowaną wodę.
-
Wsunąć zbiornik na skondensowaną wodę, aż zaskoczy na miejsce.
18.4 Przebieg intensywnej pielęgnacji urządzenia
W celu usunięcia uporczywych zabrudzeń oraz zapachów, które mogą się pojawić się, gdy urządzenie nie jest używane przez ponad miesiąc, należy przeprowadzić intensywną pielęgnację urządzenia.
Uwagi
■ Intensywna pielęgnacja urządzenia trwa około 4 godzin i nie wolno jej przerywać.
■ Do intensywnej pielęgnacji urządzenia potrzebny jest oryginalny środek do pielęgnacji urządzenia.
→ "Akcesoria", Strona 34
OSTRZEŻENIE
Ryzyko odniesienia obrażeń!
Stosowanie nieoryginalnych części zamiennych i elementów wyposażenia dodatkowego jest niebezpieczne.
- Używać wyłącznie oryginalnych części zamiennych i elementów wyposażenia dodatkowego producenta.
Uruchomienie intensywnej pielegnacji urządzenia
Wymagania
- Czynności przygotowawcze przed pielęgnacją urządzenia zostały wykonane.
→ "Przygotowanie pielęgnacji urządzenia", Strona 48
■ Pielęgnacja urządzenia została wywołana.
→ "Wywoływanie programu pielęgnacji urządzenia", Strona 49
1. Nacisnąć .
√ Na wyświetlaczu pojawiają się na przemian "CP2" oraz czas trwania programu.
- UWAGA! Nieprawidłowe dozowanie płynów do płukania tkanin, środków piorących, środków pielęgnacyjnych i czyszczących może mieć negatywny wpływ na działanie urządzenia.
- Przestrzegać zaleceń producenta dotyczących dozowania.
Zawartość butelki ze środkiem do pielęgnacji urządzenia i 1,5 litra ciepłej wody włać do zbiornika na skondensowaną wodę.
Pełny zbiornik na skondensowaną wodę należy przez cały czas utrzy- mywać w pozycji poziomej tak, aby płyn nie wypłynął. - Wsunąć zbiornik na skondensowaną wodę, aż zaskoczy na miejsce.
- Nacisnać II D
Włącza się program pielęgnacji urządzenia i rozbrzmiewa sygnał.
√ Po około 3 godzinach urządzenie przerywa pielęgnację urządzenia, a na wyświetlaczu miga pozostały czas trwania programu.
-
Zbiornik na skondensowaną wodę wyciągnąć poziomo i opróżnić.
-
Do zbiornika na skondensowaną wodę włać ok. 1,5 litra ciepłej wody z kranu.
-
Ostrożnie obrócić poziomo zbiornik na skondensowaną wodę i opróżnić go, aby wypłukać ewentualne pozostałości środka do pielęgnacji urządzenia.
Kontynuacja intensywnej pielegnacji urządzenia
- Do zbiornika na skondensowaną wodę włać ok. 1,5 litra ciepłej wody z kranu.
Pełny zbiornik na skondensowaną wodę należy przez cały czas utrzy- mywać w pozycji poziomej tak, aby płyn nie wypłynął.
- Wsunąć zbiornik na skondensowaną wodę, aż zaskoczy na miejsce.
- Nacisnąć I.I D
√ Pielęgnacja urządzenia będzie kontynuowana.
√ Po zakończeniu pielęgnacji urządzenia na wyświetlaczu pojawia się "End" i rozbrzmiewa sygnał.
4. Zbiornik na skondensowaną wodę wyciągnąć poziomo i opróżnić.
5. W przypadku odprowadzania skondensowanej wody za pomocą węża odprowadzającego::
- Wyjąć zatyczkę ze spodu zbiornika na skondensowaną wodę.
- Włożyć zatyczkę we wgłębienie na górze zbiornika na skondensowaną wodę.
- Wsunąć zbiornik na skondensowaną wodę, aż zaskoczy na miejsce.
19 Czyszczenie i pielę- gnacja
Aby urządzenie długo zachowało sprawność, należy je starannie czyścić i pielęgnować.
19.1 Wskazówki dotyczące czyszczenia i pielegnacji
Obudowę i elementy obsługi czyścić wyłącznie woda i wycierać wilgotną ście-reczką.
Części urządzenia pozostają czyste i higieniczne.
Natychmiast usu- wać wszelkie po- zostałości środ- ków piorących i sprayów.
Świeże osady są łatwiejsze do cał- kowitego usunię- cia.
Drzwiczki urządzenia pozosta- wić otwarte.
Pozostała woda może odparować, co ograni-
cza powstawanie nieprzyjemnych zapachów w urządzeniu.
19.2 Filtr zbiornika na wodę
Filtr zbiornika na wodę chroni urządzenie przed zanieczyszczeniem.
Czyszczenie filtra zbiornika na wodę
Regularnie sprawdzać filtr i czyścić go, jeśli jest zanieczyszczony.
Wymaganie: Zbiornik na skondenso-waną wodę → Strona 38 został wyjęty z urządzenia.
- Wyjąć filtr.
- Wyczyścić filtr pod bieżącą, ciepłą wodą lub umyć w zmywarce do naczyń.
- Włożyć filtr.
pl Czyszczenie i pielęgnacja
- Wsunąć zbiornik na skondensowana wodę → Strona 39.
19.3 Czujnik wilgotności
Czujnik wilgotności urządzenia określa, jak wilgotne jest pranie podczas suszenia. W zależności od wilgoci resztkowej prania, urządzenie zmienia czas trwania automatycznego programu.
Czyszczenie czujnika wilgotności
Po dłuższym użytkowaniu na czujniku wilgotności mogą osadzać się cienkie warstwy kamienia lub resztek środków do prania i płukania. Regularnie czyścić czujnik wilgotności.
UWAGA!
Twarde lub szorstkie przedmioty mogą uszkodzić czujnik wilgotności.
- Nie używać do czyszczenia twardych lub szorstkich przedmiotów, środków czyszczących o właściwościach ściernych ani wełny stalowej.
Uwaga: Jeśli urządzenie nie zostanie wyczyszczone w opisany sposób, może to spowodować pogorszenie jego działania.
-
Otworzyć drzwiczki.
-
Wyczyścić czujnik wilgotności za pomocą gąbki.
19.4 Filtr zbiornika na wodę skondensowaną
Podczas suszenia kłączki z prania przedostają się do skondensowanej wody. Filtr zbiornika na skondenso-waną wodę chroni urządzenie przed kłączkami.
Oczyścić filtr pojemnika na wodę skondensowaną.
Podczas opróżniania zbiornika na wodę skondensowaną filtr jest czyszczony automatycznie. Regularnie sprawdzać filtr i czyścić go, jeśli jest zanieczyszczony.
- Opróżnić zbiornik na skondenso-waną wodę.
→ "Opróżnianie zbiornika na skondensowaną wodę", Strona 38
-
Wyczyścić filtr pod bieżącą, ciepłą wodą lub umyć w zmywarce do naczyń.
-
Wsunąć filtr do oporu. 5. Wsunąć zbiornik na skondensowa-
→ "Zakładanie zbiornika na skondensowaną wodę", Strona 39
20 Usuwanie usterek
Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowaniem się z serwisem należy się zapoznać się z informacjami na temat samodzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.
OSTRZEŻENIE
Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzane naprawy stanowią poważne zagrożenie.
- Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
- Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.
Usterka Przyczyna i rozwiązywanie problemów
| "Hot" i bęben obracają się. | Proces chłodzenia aktywny.1. To nie usterka.2. Nie należy zmieniać programu podczas trwania procesu chłodzenia.Uwaga: Proces chłodzenia trwa do 10 minut. Można w dalszym ciągu obsługiwać urządzenie. |
| Szumiący hałas. Kompresor jest aktywny.► Brak usterki - normalne odgłosy eksploatacji. | |
| Wyświetlacz jest wy-gaszony i miga ll ▷ | Tryb oszczędzania energii jest aktywny.► Nacisnąć dowolny przycisk.√ Wyświetlacz zostanie ponownie wzbudzony. |
| "CArE" Po upływie określonego czasu użytkowania urządze-nie automatycznie zaleci przeprowadzenie zwykłej pie-łęgnacji.► Przebieg zwykłej pielęgnacji urządzenia.→ "Pielęgnacja urządzenia", Strona 48 | |
| Funkcja redukcji za-gnieceń trwa za dłu-go. | Niska temperatura otoczenia wydłuża czas trwania funkcji redukcji zagnieceń.► Brak usterki - nie jest konieczne żadne działanie. |
| Filtr pilingu jest zanieczyszczony.► → "Czyszczenie filtra klaczków", Strona 36 | |
| Urzadzenie nie działa. | Wtyczka przewodu przyłączeniowego nie jest włóżona.► Podłączyć urządzenie do sieci elektrycznej. |
| Wyłączyć się bezpiecznik w skrzynce bezpiecznikowej.► Sprawdzić bezpiecznik w skrzynce bezpiecznikowej. | |
| Usterka Przyczyna i rozwiązywanie problemów | |
| Urządzenie nie działa. | Przerwa w dostawie prądu.► Sprawdzić, czy działają inne urządzenia i oświetlenie pomieszczenia. |
| Praca urządzenia jest zapauzowana, ale bę-ben się obraca. | Proces chłodzenia aktywny.► Brak usterki - nie jest konieczne żadne działanie. |
| Home ConnectFunk-cja nie działa prawi-dłowo. | Możliwe są różne przyczyny.► Wejść na www.home-connect.com. |
| Brak połączenia z sie-cią domową. | Wi-Fi jest wyłączone.► Aktywacja Wi-Fi na urządzeniu.→ "Aktywacja Wi-Fi na urządzeniu", Strona 44. |
| Wi-Fi jest aktywowane, ale nie można nawiązać połą-czenia z siecią domową.1. Upewnić się, że sieć domowa jest dostępna.2. Ponownie połączyć urządzenie z siecią domową.→ "Konfiguracja Home Connect", Strona 44 | |
| Powstawanie zagnie-ceń. | Załadowano za dużo prania.► Przestrzegać maksymalnej dozwolonej ładowności→ "Programy", Strona 31. |
| Po zakończeniu suszenia pranie leży zbyt długo w bębnie.1. Bezpośrednio po zakończeniu suszenia wyjąć pranie z bębna.2. Rozciągnąć sztuki bielizny do ostygnięcia. | |
| Ustawiony program jest nieodpowiedni w przypadku danego rodzaju tkaniny.► Ustawić dla danego rodzaju tkaniny odpowiedni program.→ "Programy", Strona 31 | |
| Syntetyki suszone zbyt długo.► → "Zmiana celu suszenia", Strona 30.► → "Dopasowanie celu suszenia", Strona 30. | |
| Mniej zagnieceń nie zostało aktywowane.► Aktywować funkcję mniej zagnieceń.→ "Przyciski", Strona 28 | |
| i program zostały przerwane. | Pojemnik na skondensowaną wodę jest pełny.1. → "Opróżnianie zbiornika na skondensowaną wodę", Strona 38.2. → "Zakładanie zbiornika na skondensowaną wodę", Strona 39.3. → "Włączanie programu", Strona 36. |
| Wąż odprowadzający wodę są zgięte lub zakleszczone.1. Upewnić się, że wąż odprowadzający wodę nie jest załamany ani zakleszczony.2. Ułożyć wąż odprowadzający wodę tak, aby nie powstawały zagniecenia. | |
| Wąż odprowadzający wodę nie jest prawidłowo podłączony.▸ Upewnić się, że wąż odprowadzający wodę jest prawidłowo podłączony.→ "Podłączanie węża odprowadzającego wodę", Strona 14 | |
| Wąż odprowadzający wodę jest niedrożny.▸ Wypłukać wąż odprowadzający wodę pod bieżącą wodą. | |
| Filtr pojemnika na wodę skondensowaną jest zanieczyszczony.▸ → "Oczyścić filtr pojemnika na wodę skondensowaną.", Strona 52. | |
| Skondensowana woda w pojemniku na skondensowaną wodę po-mimo podłączonego węża odprowadzającego wodę. | Urządzenie wykorzystuje skondensowaną wodę do automatycznego samooczyszczania.▸ Brak usterki - nie jest konieczne żadne działanie. |
| Wąż odprowadzający wodę nie jest prawidłowo podłączony.▸ Upewnić się, że wąż odprowadzający wodę jest prawidłowo podłączony.→ "Podłączanie węża odprowadzającego wodę", Strona 14 | |
| Program nie włącza się. | Zabezpieczenie przed dziećmi jest aktywowane.▸ → "Dezaktywacja zabezpieczenia przed dziećmi", Strona 39 |
| Nie naciśnięto ||►► Nacisnąć||► | |
| Żaden program jest ustawiony.1. → "Ustawianie programu", Strona 35. | |
| Program nie włącza się. | 2. → "Włączanie programu", Strona 36. |
| Podczas suszenie zmienia się czas trwania programu. | Przebieg programu jest optymalizowany elektronicznie. Może to spowodować zmianę czasu trwania programu.► Brak usterki - nie jest konieczne żadne działanie. |
| Odgłos pompowania. | Pompa skondensowanej wody jest aktywna.► Brak usterki - normalne odgłosy eksploatacji. |
| Odgłos brzęczenia. | Wentylacja kompresora jest aktywna.► Brak usterki - normalne odgłosy eksploatacji. |
| Za długi czas suszenia. | Filtr pilingu jest zanieczyszczony.► → "Czyszczenie filtra klaczków", Strona 36 |
| Czy temperatura otoczenia przekracza 30°C?► Upewnić się, że temperatura otoczenia wynosi poniżej 30°C. | |
| Czy temperatura otoczenia niższa niż 15°C?► Upewnić się, że temperatura otoczenia wynosi poniżej 15°C. | |
| Niewystarczająca cyrkulacja powietrza w miejscu, w którym ustawione jest urządzenie.► Wywietrzyć miejsce, w którym ustawione jest urządzenie. | |
| Zbyt mało skondensowanej wody dla automatycznego samoczyszczenia w przypadku ciągłego używanie funkcji redukcji zagnieceń. | |
| Otwór wentylacyjny urządzenia jest zablokowany.► Upewnić się, że otwód wentylacyjny urządzenia nie jest zasłonięty. | |
| Wymiennik ciepła jest zanieczyszczony.► Przebieg zwykłej pielęgnacji urządzenia.→ "Pielęgnacja urządzenia", Strona 48 | |
| Wycieka woda. | Urządzenie nie jest prawidłowo wypoziomowane.► → "Wypoziomowanie urządzenia", Strona 17 |
| Wąż odprowadzający wodę nie jest prawidłowo podłączony.► Upewnić się, że wąż odprowadzający wodę jest prawidłowo podłączony.→ "Podłączanie węża odprowadzającego wodę", Strona 14 | |
| Zbiornik na wodę do funkcji redukcji zagnieceń jest pusty.► Napełnianie zbiornika na wodę.→ "Napełnianie zbiornika na wodę", Strona 40. | |
| Woda przelewa się podczas napełniania zbiornika na wodę. | Pojemnik na wodę jest napełniony.Uwaga:Przelewająca się woda jest nieszkodliwa.► Nie wlewać już wody do zbiornika. |
| Filtr zbiornika na wodę jest zanieczyszczony.► → "Czyszczenie filtra zbiornika na wodę", Strona 51. | |
| Pranie jest zbyt mo-kre. | Ustawiony program jest nieodpowiedni w przypadku danego rodzaju tkaniny.► Ustawić program czasowy do dosuszenia.→ "Programy", Strona 31 |
| Przerwa w dostawie prądu.► Sprawdzić, czy działają inne urządzenia i oświetlenie pomieszczenia. | |
| Załadowano za dużo prania.► Przestrzegać maksymalnej dozwolonej ładowności → "Programy", Strona 31. | |
| Ciepła bielizna sprawia wrażenie bardziej wilgotnej niż jest w rzeczywistości.1. Bezpośrednio po zakończeniu suszenia wyjąć pranie z bębna.2. Rozciągnąć sztuki bielizny do ostygnięcia. | |
| Ustawiony program jest nieodpowiedni cel suszenia.► → "Zmiana celu suszenia", Strona 30. | |
| Cel suszenia nie jest dopasowany.► → "Dopasowanie celu suszenia", Strona 30. | |
| Zbyt mały wsad.► Ustawić program czasowy do dosuszenia.→ "Programy", Strona 31 | |
| Zanieczyszczony czujnik wilgotności.► → "Czyszczenie czujnika wilgotności", Strona 52. | |
| Przerwany cykl suszenia i pojemnik na skondensowaną wodę jest pełny.1. → "Opróżnianie zbiornika na skondensowaną wodę", Strona 38.2. → "Zakładanie zbiornika na skondensowaną wodę", Strona 39. | |
| Pranie jest zbyt mo-kre. | 3. → "Włączanie programu", Strona 36. |
| W urządzeniu wyczu-walne są nieprzyjem-ne zapachy. | Uporczywe zanieczyszczenie w narzędziu lub dłuższy czas przestoju urządzenia trwający więcej niż miesiąc.► Przeprowadzić intensywną pielęgnację urządzenia.→ "Pielęgnacja urządzenia", Strona 48 |
21 Transport, przechowywanie i utylizacja
21.1 Przygotowanie urządzenia do transportu
UWAGA!
W przypadku rozpoczęcia eksploata- cji bezpośrednio po transporcie czyn- nik chłodniczy zawrty w urządzeniu może je uszkodzić.
- Bezpośrednio po transporcie należy odczekać dwie godziny przed uruchomieniem urządzenia.
Wskazówka: Urządzenie może zawierać pozostałości wody, która może wyciekać podczas transportu. Transportować urządzenie w pozycji stojącej.
Wymagania
■ Zbiornik na skondensowaną wodę jest opróżniony. Opróżnić zbiornik na skondensowaną wodę → Strona 38
■ Urządzenie jest włączone. → "Włączanie urządzenia", Strona 35
-
Ustawić dowolny program → Strona 35.
-
Włączyć program → Strona 36 i odczekać 5 minut.
√ Skondensowana woda została odpompowana.
-
Przełączyć urządzenie w tryb czuwania (standby). → "Przełączyć urządzenie w tryb czuwania (standby)", Strona 36
-
Wyjąć wąż odprowadzający wodę z przyłącza. → "Rodzaje przyłączy odpływu wody", Strona 16
-
Zabezpieczyć wąż odprowadzający wodę przed niezamierzonym odłączeniem.
Upewnić się, że wąż odprowadzający wodę nie jest załamany.
- Opróżnić zbiornik na skondenso-waną wodę → Strona 38.
- Wsunąć zbiornik na skondensowaną wodę → Strona 39.
- Odłączyć wtyczkę urządzenia od sieci elektrycznej. Odłączyć wtyczkę urządzenia od sieci elektrycznej.
√ Urządzenie jest gotowe do transportu.
21.2 Utylizacja zużytego urządzenia
Przyjazna dla środowiska utylizacja urządzenia pozwala odzyskać wartościowe surowce.
OSTRZEŻENIE
Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.
- Nie ustawiać urządzenia za drzwia- mi, które mogą uniemożliwiać lub utrudniać otwieranie drzwiczek urządzenia.
- Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od gniazda sieciowego, a następnie przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.
⚠️ OSTRZEŻENIE Ryzyko pożaru!
Czynnik chłodniczy R290 użyty w tym urządzeniu jest nieszkodliwy dla środowiska, ale jest palny i może się zapalić przy nieprawidłowej utylizacji urządzenia.
- Należy zapewnić prawidłową utylizację urządzenia w wyspecjalizowanym zakładzie.
- Chronić przewody obiegu środka chłodniczego i izolację przed uszkodzeniem.
- Odłączyć wtyczkę przewodu sieciowego od gniazda sieciowego.
- Przeciąć przewód sieciowy.
- Urządzenie utylizować zgodnie z przepisami o ochronie środowiska naturalnego.
Informacje o aktualnych możliwościach utylizacji można uzyskać od sprzedawcy lub w urzędzie miasta lub gminy.
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/UE oraz polską Ustawą z dnia 29 lipca 2005r. „O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektro-
nicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
22 Serwis
Istotne z punktu widzenia funkcjonalności oryginalne części zamienne zgodne z odpowiednim zarządzeniem w sprawie ekoprojektu dostępne są w naszym serwisie przez okres co najmniej 10 lat od daty wprowadzenia urządzenia na rynek na terenie Europejskiego Obszaru Gospodarczego.
Uwaga: W ramach warunków gwarancji producenckiej usługi serwisu są nieodpłatne.
Dokładne informacje na temat okresu i warunków gwarancji można uzyskać od naszego serwisu, od sprzedawcy urządzenia lub na naszej stronie internetowej.
Kontaktując się z serwisem należy podać numer produktu (E-Nr), numer fabryczny (FD) i numer porządkowy (Z-Nr.) urządzenia.
Dane kontaktowe serwisu można znaleźć tutaj lub w dołączonym wykazie punktów serwisowych albo na naszej stronie internetowej.
pl Serwis
22.1 Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (Z-Nr.)
Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (Z-Nr.) znajdują się na tabliczce znamionowej urządzenia.
Tabliczka znamionowa znajduje się zależnie od modelu:
■ na wewnętrznej stronie drzwi.
■ na wewnętrznej stronie klapy konserwacyjnej.
■ na tylnej stronie urządzenia.
Dane urządzenia i numer telefonu serwisu można zanotować oddzielnie, aby zapewnić sobie do nich szybki dostęp.
23 Parametry zużycia
Program <Bawełna Eco (oznaczony strzałką) jest przeznaczony do suszenia tkanin bawełnianych o normalnym stopniu wilgotności i charakteryzuje się największą efektywnością w odniesieniu do parametrów zużycia energii podczas suszenia mokrych tkanin bawełnianych.
Podane na etykiecie energetycznej parametry zużycia odnoszą się do wilgotności prania wynoszącej 60%. Podane wartości dla innych programów są orientacyjne i zostały określone zgodnie z obowiązująca normą EN61121.
Wartości rzeczywiste mogą odbiegać od podanych wartości w zależności od rodzaju tkaniny, składu suszonego prania, wilgoci resztkowej w tkani-nie, ustawionego stopnia suszenia, wielkości załadunku, warunków oto-czenia i aktywowanych funkcji dodatkowych.
Wyświetlany podczas wyboru programu czas jest prognozowanym czasem trwania programu / czasem Go-towe za, i został określony na podstawie fabrycznie nowego urządzenia na prędkości obrotowej pralki 1000 obr./min.
| Program Wilgot- | ność końco-wa (%) | Załadu-nek (kg) | Pręd-kość obroto-wa wi-rowa-nia (w obr./min) | Wilgot-ność początkowa (%) | Czas trwania progra-mu (h:min) | Zużycie energii (kWh/cykl) |
| Bawełna + ☑ Do sza-fy | -1,5 9,0 | 1400 50 | 3:16 1,54 | |||
| Bawełna + ☑ Do sza-fy | -1,5 4,5 | 1400 50 | 2:23 0,98 | |||
| Bawełna + ☑ Do sza-fy | -1,5 9,0 | 1000 60 | 3:38 1,78 | |||
| Bawełna + ☑ Do sza-fy | -1,5 4,5 | 1000 60 | 2:36 1,12 | |||
| Bawełna + ☑ Do sza-fy | -1,5 9,0 | 800 70 | 4:00 2,01 | |||
| Bawełna + ☑ Do sza-fy | -1,5 4,5 | 800 70 | 2:49 1,27 | |||
| ☐ Bawełna Eco 0,0 9,0 1400 50 2:52 1,36 | ||||||
| ☐ Bawełna Eco 0,0 4,5 1400 50 1:54 0,78 | ||||||
| ☐ Bawełna Eco 0,0 9,0 1000 60 3:15 1,60 | ||||||
| ☐ Bawełna Eco 0,0 4,5 1000 60 2:05 0,89 | ||||||
| ☐ Bawełna Eco 0,0 9,0 800 70 3:38 1,84 | ||||||
| ☐ Bawełna Eco 0,0 4,5 800 70 2:16 1,00 | ||||||
pl Dane techniczne
| Program Wilgot- | ność końco-wa (%) | Załadu-nek (kg) | Pręd-kość obroto-wa wi-rowa-nia (w obr./min) | Wilgot-ność początkowa (%) | Czas trwania progra-mu (h:min) | Zużycie energii (kWh/cykl) |
| Bawełna + △Do pra-sowania | 12,0 9,0 | 1400 50 | 2:05 0,96 | |||
| Bawełna + △Do pra-sowania | 12,0 4,5 | 1400 50 | 1:22 0,54 | |||
| Bawełna + △Do pra-sowania | 12,0 9,0 | 1000 60 | 2:28 1,21 | |||
| Bawełna + △Do pra-sowania | 12,0 4,5 | 1000 60 | 1:35 0,68 | |||
| Bawełna + △Do pra-sowania | 12,0 9,0 | 800 70 | 2:51 1,45 | |||
| Bawełna + △Do pra-sowania | 12,0 4,5 | 800 70 | 1:48 0,82 | |||
| Syntetyki + □ Do sza-fy | 2,0 3,5 | 800 40 | 1:08 0,42 | |||
| Syntetyki + □ Do sza-fy | 2,0 3,5 | 600 50 | 1:20 0,52 |
24 Dane techniczne
| Wysokość urządzenia | 84,2 cm |
| Szerokość urządzenia | 59,8 cm |
| Głębokość urządzenia | 61,3 cm |
| Głębokość urządzenia z za-mkniętymi drzwiami | 66,2 cm |
| Głębokość urządzenia z otwartymi drzwiami | 110,5 cm |
| Masa 54,7 kg |
| Maksymalnywsad | 9,0 kg |
| Napięcie siecio-we | 220-240 V,50 Hz |
| Minimalnawartość zabez-pieczenia instala-cji | 10 A |
| Moc znamionowa 600 W | |
| Pobór mocy ■ Tryb czuwania(standby):0,30■ Urządzenie nie jest wyłączone:0,30 W | |
Temperatura oto- czenia
■ Co najmniej: 5°C
■ Maksymalnie: 35°C
Długość przewodu zasilającego
145 cm
Ten produkt zawiera źródła światła klasy energetycznej F. źródła światła są dostępne jako część zamienna i mogą być wymieniane tylko przez przeszkolony i wykwalifikowany personel.
Więcej informacji na temat posiada-nego modelu można znaleźć w Inter-necie na https://eprel.ec.europa.eu/¹. Ten adres internetowy zawiera link do oficjalnej unijnej bazy danych produktów EPREL. Należy się zastosować do wskazówek dotyczących wyszuki-wania modeli. Identyfikator modelu wynika ze znaków poprzedzających ukośnik w numerze produktu (E-Nr.) na tabliczce znamionowej. Alternatywnie identyfikator modelu można zna-leźć w pierwszym wierszu etykiety energetycznej UE.
24.1 Informacje o oprogramowaniu wolnym i otwartym
Ten produkt zawiera komponenty programowe, które są licencjonowane przez właścicieli praw autorskich jako oprogramowanie wolne lub otwarte. Informacje dotyczące odpowiednich licencji są zapisane w urządzeniu AGD. Dostęp do informacji dotyczących licencji jest też możliwy za pośrednictwem aplikacji Home Connect: „Profil -> Informacje prawne -> Informacje dotyczące licencji”.² Informa-
cje dotyczące licencji można też pobrać ze strony dedykowanej odpowiedniej marce produktów. (Proszę znaleźć na stronie dedykowanej produktowi model posiadanego urządzenia i dalsze dokumenty.) Alternatywnie odpowiednie informacje można uzyskać pod adresem ossrequest@bshg.com albo od firmy BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München.
Kod źródłowy jest udostępniany na żądanie.
Odpowiednie żądanie należy wysłać na adres ossrequest@bshg.com albo na adres BSH Hausgeräte GmbH, Carl-Wery-Str. 34, D-81739 München. Temat: „OSSREQUEST“
Koszty opracowania zapytania będą fakturowane klientowi. Oferta ta jest ważna w ciągu trzech lat od daty zakupu urządzenia względ. co najmniej przez okres, przez który producent zapewnia dostępność pomocy technicznej i części zamiennych dla tego urządzenia.
25 Deklaracja zgodności
BSH Hausgeräte GmbH oświadcza niniejszym, że urządzenie wyposażone w funkcję Home Connect spełnia istotne wymagania oraz pozostałe właściwe postanowienia dyrektywy 2014/53/EU. Pełny tekst deklaracji zgodności RED jest dostępny w Internecie pod adresem www.bosch-home.com na stronie poświęconej urządzeniu w zakładce zawierającej dokumenty dodatkowe.
| BE BG CZ DK DE EE IE Is ES | |||||||
| FR HR IT CY LI LV LT LU HU | |||||||
| MT NL AT PL PT RO SI SK FI | |||||||
| SE NO CH TR IS UK (NI) | |||||||
| Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz-czeń. | |||||||
| AL | BA | MD | ME | MK | RS | UK | UA |
| Sieć bezprzewodowa 5 GHz (Wi-Fi): Wyłącznie do użytku wewnątrz pomiesz-czeń. | |||||||
- Więcej informacji na ten temat można znaleźć w cyfrowym podręczniku użytkownika.
- Zapobieganie szkodom materialnym.... 11
- Ochrona środowiska i oszczędność.... 11
- Ustawianie i podłączanie...... 12
- Poznawanie urządzenia ..... 20
- Wyświetlacz.... 23
- Przyciski 25
- Cel suszenia 30
- Programy 31
- Akcesoria.... 34
- Pranie.... 35
- Podstawowy sposób obstugi.... 35
- Zabezpieczenie przed dziećmi 39
- pl
- Funkcja redukcji zagnieceń.... 39
- Koszyk na wełnę 41
- Home Connect 43
- Ustawienia podstawowe...... 47
- Pielęgnacja urządzenia...... 48
- Czyszczenie i pielęgnacja..... 51
- Usuwanie usterek.... 54
- Transport, przechowywanie i utylizacja.... 60
- Serwis 61
- Parametry zużycia.... 63
- Dane techniczne.... 64
- Deklaracja zgodności ...... 65
- Bezpieczeństwo
- Wskazówki ogólne
- Użytkowanie zgodne z przeznaczeniem
- Ograniczenie grupy użytkowników
- Bezpieczna instalacja
- ⚠️ OSTRZEŻENIE – Ryzyko porażenia prądem!
- ⚠ OSTRZEŻENIE – Ryzyko pożaru!
- ⚠ OSTRZEŻENIE – Ryzyko odniesienia obrażeń!
- ⚠ OSTRZEŻENIE – Ryzyko uduszenia się!
- ⚠ WAŻNE – Ryzyko odniesienia obrażeń!
- ⚠ WAŻNE – Ryzyko zacięcia!
- Bezpieczne użytkowanie
- ⚠ OSTRZEŻENIE – Ryzyko uszczerbku na zdrowiu!
- ⚠️ OSTRZEŻENIE – Ryzyko uduszenia się!
- ⚠ OSTRZEŻENIE – Ryzyko wybuchu!
- ⚠ OSTRZEŻENIE – Ryzyko zatrucia!
- pl Bezpieczeństwo
- Bezpieczne czyszczenie i konserwacja
- Zapobieganie szkodom materialnym
- UWAGA!
- Ochrona środowiska i oszczędność
- Usuwanie opakowania
- Oszczędzanie energii
- pl Ustawianie i podłączanie
- Tryb oszczędzania energii
- Ustawianie i podłącza- nie
- Rozpakowywanie urządzenia
- Zakres dostawy
- Wymagania dotyczące miejsca ustawienia
- Miejsce ustawie- Wymagania nia
- Wąż odprowadzający wo- dę
- Uwagi
- Podłączanie weża odprowadzającego wodę
- Wymagania
- Rodzaje przyłączy odpływu wody
- Wypoziomowanie urządzenia
- Zmiana strony otwierania drzwi
- ⚠️ WAŻNE
- Ryzyko zacięcia!
- Zdejmowanie drzwi
- Wymiana zawiasu drzwiowego i zaczepu do drzwi
- Wymiana blokady drzwi
- Podłączanie urządzenia do sieci elektrycznej
- Poznawanie urządzenia
- Urządzenie
- Koszyk na wełne
- Pulpit obsługi
- Logika obsługi
- pl Poznawanie urządzenia
- Zmiana wartości ustawienia
- Wyświetlacz
- Przyciski
- Cel suszenia
- Zmiana celu suszenia
- Dopasowanie celu susze- nia
- Programy
- Programy automatyczne
- Wskazówki
- Programy czasowe
- Akcesoria
- Pranie
- Przygotowanie prania
- Uwaga
- Podstawowy sposób obsługi
- Włączanie urządzenia
- Ustawianie programu
- Zapisywanie ustawień programu
- pl obstugi
- Wkładanie prania
- Włączanie programu
- Dokładanie prania
- Przerwanie programu
- Wyjąć pranie
- Przełączyć urządzenie w tryb czuwania (standby)
- Filtr kłaczków
- Czyszczenie filtra kłaczków
- Zbiornik na skondenso- wana wodę
- Opróżnianie zbiornika na skondensowaną wodę
- Zakładanie zbiornika na skondensowaną wodę
- Zabezpieczenie przed dziećmi
- Aktywacja zabezpieczenia przed dziećmi
- Dezaktywacja zabezpieczenia przed dziećmi
- Funkcja redukcji za- gnieceń
- pl Funkcja redukcji zagnieceń
- Uruchomić program z funkcją redukcji zagnieceń
- Napełnianie zbiornika na wodę
- Koszyk na wełne
- Założyć koszyk na wełnę
- Włączyć program z koszykiem na wełnę
- Przykłady zastosowania koszyka na wełnę
- Przykład Zastosowanie
- Home Connect
- Konfiguracja aplikacji Home Connect
- Konfiguracja Home Connect
- Menu Home Connect
- Home Connect Wywołanie menu
- Home Connect Nawigacja w menu
- Home Connect Wyjście z menu
- Aktywacja Wi-Fi na urządzeniu
- Dezaktywacja Wi-Fi na urządzeniu
- Resetowanie ustawień sieciowych urządzenia
- Zdalne włączanie
- Aktywacja zdalnego włączania Wymagania
- Dezaktywacja funkcji zdalnego włączania
- Inteligentne wybieranie programu
- Korzystanie z inteligentnego wybierania programu
- pl Home Connect
- Nacisnąć I.D
- Zdalna diagnostyka
- Ochrona danych
- Ustawienia podstawowe
- Przegląd ustawień podstawowych
- Zmiana ustawień podsta- wowych
- Pielęgnacja urządzenia
- Przygotowanie pielegnacji urządzenia
- Przygotowywanie urządzenia do pielęgnacji
- Przygotowanie zbiornika na skondensowaną wodę do pielęgnacji urządzenia
- Wywoływanie programu pielęgnacji urządzenia
- Przeprowadzanie zwykłej pielegnacji urządzenia
- Przebieg intensywnej pielęgnacji urządzenia
- OSTRZEŻENIE
- Ryzyko odniesienia obrażeń!
- Uruchomienie intensywnej pielegnacji urządzenia
- Nacisnąć .
- Kontynuacja intensywnej pielegnacji urządzenia
- Czyszczenie i pielę- gnacja
- Wskazówki dotyczące czyszczenia i pielegnacji
- Filtr zbiornika na wodę
- Czyszczenie filtra zbiornika na wodę
- Czujnik wilgotności
- Czyszczenie czujnika wilgotności
- Filtr zbiornika na wodę skondensowaną
- Oczyścić filtr pojemnika na wodę skondensowaną.
- Usuwanie usterek
- Ryzyko porażenia prądem!
- Transport, przechowywanie i utylizacja
- Przygotowanie urządzenia do transportu
- Utylizacja zużytego urządzenia
- Ryzyko uszczerbku na zdrowiu!
- ⚠️ OSTRZEŻENIE Ryzyko pożaru!
- Serwis
- pl Serwis
- Numer produktu (E-Nr.), numer fabryczny (FD) i numer porządkowy (Z-Nr.)
- Parametry zużycia
- Informacje o oprogramowaniu wolnym i otwartym
- Deklaracja zgodności
Marka : BOSCH
Model : WQB245ASPL
Kategoria : Suszarka do bielizny
