Typ produktu	Rozłącznik bezpiecznikowy
Wymiary (szer. x wys. x gł.)	54 x 85 x 72 mm
Masa	0,15 kg
Napięcie znamionowe	230/400 V AC
Prąd znamionowy	32 A
Klasa ochronności	II
Temperatura pracy	-25°C do +55°C
Funkcje ochronne	Przeciążeniowe, zwarciowe
Materiał obudowy	Tworzywo termoutwardzalne
Sposób montażu	Na szynie DIN 35 mm
Zaciski przyłączeniowe	Śrubowe, przekrój 1-25 mm²
Wskaźniki stanu	Czerwona/zielona kontrolka zadziałania
Certyfikaty	CE, EN 60947-2
Części zamienne	Dostępne w autoryzowanych punktach
Konserwacja	Przecierać suchą ściereczką, bez rozpuszczalników

Często zadawane pytania - EER3332004 HAGER

Jaka jest funkcja wyłącznika EER3332004?

Jest to rozłącznik bezpiecznikowy stosowany w instalacjach elektrycznych do ochrony przed przeciążeniami i zwarciami.

Jakie napięcie znamionowe ma ten produkt?

Napięcie znamionowe wynosi 230/400 V AC.

Jaki jest prąd znamionowy?

Prąd znamionowy to 32 A.

Jak zamontować EER3332004?

Montaż odbywa się na szynie DIN 35 mm w rozdzielnicy. Należy odłączyć zasilanie przed montażem.

Jakie są wymiary urządzenia?

Wymiary to 54 x 85 x 72 mm (szer. x wys. x gł.).

Czy potrzebuje konserwacji?

Produkt nie wymaga regularnej konserwacji. W razie zabrudzeń przetrzeć suchą ściereczką.

Jakie są dostępne części zamienne?

Części zamienne są dostępne w autoryzowanych punktach serwisowych Hager.

Jaki jest stopień ochrony IP?

Stopień ochrony obudowy to IP20 (ochrona przed dotknięciem).

Czy można go używać na zewnątrz?

Nie, urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń, w suchym środowisku.

Jak sprawdzić stan zadziałania?

Czerwona kontrolka na obudowie wskazuje zadziałanie zabezpieczenia. Zielona - stan normalny.

INSTRUKCJA OBSŁUGI EER3332004 HAGER

Symbol Akcesoria Ilość zainstalowanego		sprzętu	Typ Typ
GT = puszka montażowa	Y	Z
	V = do pokryw uchylnych	R400 = 4 gniazda45x 45 lub 3urządzenia poprzezdedykowaną ramkęR300 = 3 gniazda45x 45 lub 2urządzenia poprzezdedykowaną ramkęRT00 = przegroda
	W	X	Y	Z
	MB = przesłona domontażu urządzeńz uchwytami	V = do pokryw uchylnych	34 = do GTVR300 iGTVR40030 = tylko do GBV30004 = tylko do GBV400	T1 = 1 otwór do urządzeńz uchwytamiT2 = w otwory otwór do urządzeńz uchwytamiT3 = 3 otwory otwór do urządzeńz uchwytami

Puszki montażowe- urządzenia montażowe

Symbol Akcesoria Ilo	ść zainstalowanego	sprzętu	Typ Typ
GB = puszka montażowa	Y	Z
	V = do pokryw uchylnych	R400 = 4 gniazda45x45 lub 3urządzenia poprzezdedykowaną ramkęR300 = 3 gniazda45x 45 lub 2urządzenia poprzezdedykowaną ramkęRT00 = przegroda
	W	X	Y	Z
	MB = przesłona do montażu gniazd 45x45	V = do pokryw uchylnych	34 = do GBVR300 i GBVR400	R1 = pojedyncze gniazd 45R2 = podwójne gniazda 45R3 = potrójne gniazda 45
	Y	Y	23 = do GBVR300 i GBVR40003 = tylko do GBVR400	Z
	MB = przesłona do montażu urządzeń z uchwytami	V = do pokryw uchylnych		T1= 1 otwór dla urządzeń z uchwytamiT2= 2 otwory, otwór do urządzeń z uchwytamiT3= 3 otwory, otwór do urządzeń z uchwytami

Instalacja urządzeń puszek montażowych- zespoły

Symbol Akcesoria Ilość gniazd białych		Ilość gniazd	pomarańczowych	Złącza Przekrój	przewodów
GT	V	W	X	Y	Z
Puszka montażowa	V = pokrywa uchylna	4RW= 4 gniazda białe2RW= 2 gniazda białe0RW= brak gniazd	4RO= 4 gniazda pomarańczowe2RO= 2 gniazda pomarańczowe0RO= brak gniazd	WG = Wieland GST 18i/3WA = Wago Winsta	315 = 3 × 1,5 mm^2 325 = 3 × 2,5 mm^2

Puszki montażowe - urządzenia montażowe - gniazda z uziemieniem

Symbol Typ Rodzaj	wyposażenia/	Ekranowanie	Regulowanie/stopień	Kolor
E = urządzenia montażowe	W	X	Y	Z
	S = gniazdo	R1= gniazdo 45 pojedyncze R2= gniazdo 45 podwójne R3= gniazdo 45 potrójne	20 = 20 stopni 33 = 33 stopni	9010 = RAL 9010, biały 2004 = RAL 2004, pomarańczowy 3000 = RAL 3000, czerwony 6001 = RAL 6001, zielony 6029 = RAL 6029, zielony
	D = gniazdo komputerowe	S = ekranowane U = nieekranowane	RJ45 = RJ45	C6A = Kat.6A
	U = ochrona przeciprzepięciowa	S315 = 3 przewody przyłączeniowe 1,5 mm ^2 S615 = 6 przewodów przyłączeniowych 1,5 mm ^2
	MR01= zaślepka do gniazda 45 pojedynczego MR02= zaślepka do gniazda 45 podwójnego			9010 = RAL 9010, biały

Montaż urządzeń w puszkach montażowych- puszki montażowe dla gniazd komputerowych

Kennzeichen Akcesoria Rodzaj wyposażenia Typ		Liczba otworów
GT = puszkamontażowa	W	X	Y	Z
	V = do pokryw uchylnych	D = gniazdokomputerowe	200 = do montażu 2płytek montażowych300 = do montażu 3płytek montażowych
		DM = płytkamontażowagniazdakomputerowego	00B = pełne 1 = 1 otwórRJ4501 = 19,3 x 14,802 = 20,4 x 27,703 = 19,5/21,7 x 14,8504 = 17,2 x 18,305 = 20,1 x 14,806 = 18 x 22,807 = 21,7 x 22,408 = 20,1 x 19,509 = 25,2 x 25,2LWL20 = 9,8 x 821 = 9,7 x 13,322 = 9,7 x 26Audio/Video30 = 12,8 x 21 - D-Sub 931 = średnica 24 - XLR33 = 25 x 39 - Kindermann	2 = 2 otwory3 = 3 otwory4 = 4 otwory

Uchwyty gniazd siłowych CEE - gniazda z kołnierzem

Symbol Rodzaj Rodzaj wyposażenia Typ
GB = puszka montażowa	X	Y	Z
	V = do pokryw uchylnych	C = uchwyt gniazd CEE	300 = zastępstwo do GBVR300, GTVR300, GTVD200400 = zastępstwo do GBVR400, GTVR400, GTVD300
E = urządzenie montażowe	CEE = CEE	16 = 16 A32 = 32 A	5 = 5-polowe

Łączenie bez użycia narzędzi

Puszki montażowe, gniazda i inne akcesoria można połączyć w prosty sposób. Dzięki pasującym końcówkom użycie śrub nie jest konieczne.

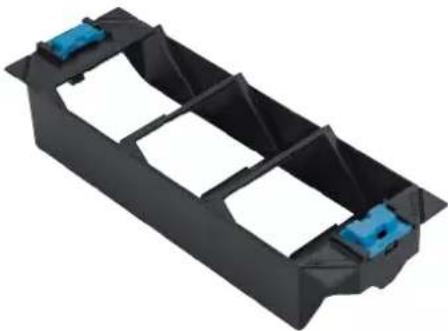

Kompatybilność

Wszystkie części są idealnie do siebie dopasowane. Dzięki temu można realizować najróżniejsze rozwiązania.

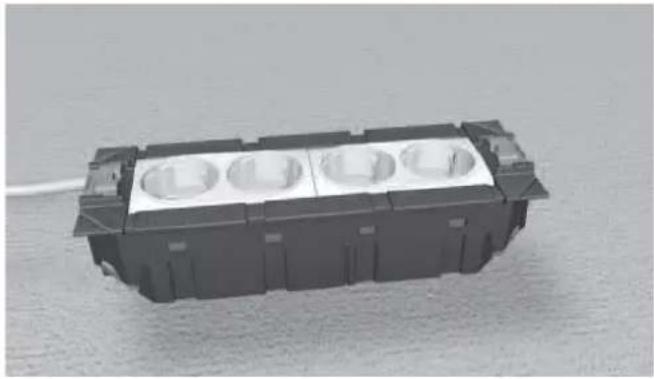

Nowe puszki montażowe GTVR300 i GTVR400 wyróżniają się swoim innowacyjnym i prostym montażem. Dzięki temu można uniknąć poplątania kabli lub przypadkowego wyrwania kabli z zacisku. W nowych puszkach kable i przewody nie muszą być dodatkowo mocowane w puszce. W ten sposób otrzymujemy dobrze zabezpieczoną instalację.

Urządzenie instalacyjne, jak na przykład gniazdo, zostaje zamknięte i podłączone w górnej części puszki. Po instalacji wszystkich gniazd zostaje zamontowana dolna część puszki montażowej.

Elementy puszki montażowej można usunąc w razie potrzeby. Dzięki takiemu rowiązaniu możliwe jest stosowanie gniazd 45x45 lub, poprzez płytki montażowe, gniazd RJ45, audio i video.

Instalacja gniazd 45x45 odbywa się bezpośrednio bez dodatkowych ramek. Łatwy montaż i pewne zabezpieczenie puszki montażowej w pokrywie uchylnej.

Puszka montażowa do gniazd teleinformatycznych wyróżnia się ułożonymi przegródkami, w które montujemy odpowiednie ramki pod osprzęt teleinformatyczny. Idealne do wszystkich pomieszczeń konferencyjnych. Dzięki modułowej budowie jest możliwa elastyczna kombinacja systemu.

Możliwe są różne (dowolne) kombinacje gniazd (np. gniazdo teleinformatyczne i multimedialne w jednej puszce). Montaż płytek montażowych jest bardzo łatwy - wsunięcie w puszkę i zatrzask.

Do wyboru są płytki montażowe z otworami pod gniazda różnych producentów. Oferta obejmuje nie tylko różne gniazda RJ, światłowodowe itp., ale także: Audio Cinch, Audio 3,5 mm, Audio XLR, gniazda VGA, DVI-D, S-Video, BNC, USB, PS2, D-Sub 9, itd.

GTVD300

System łączenia puszek

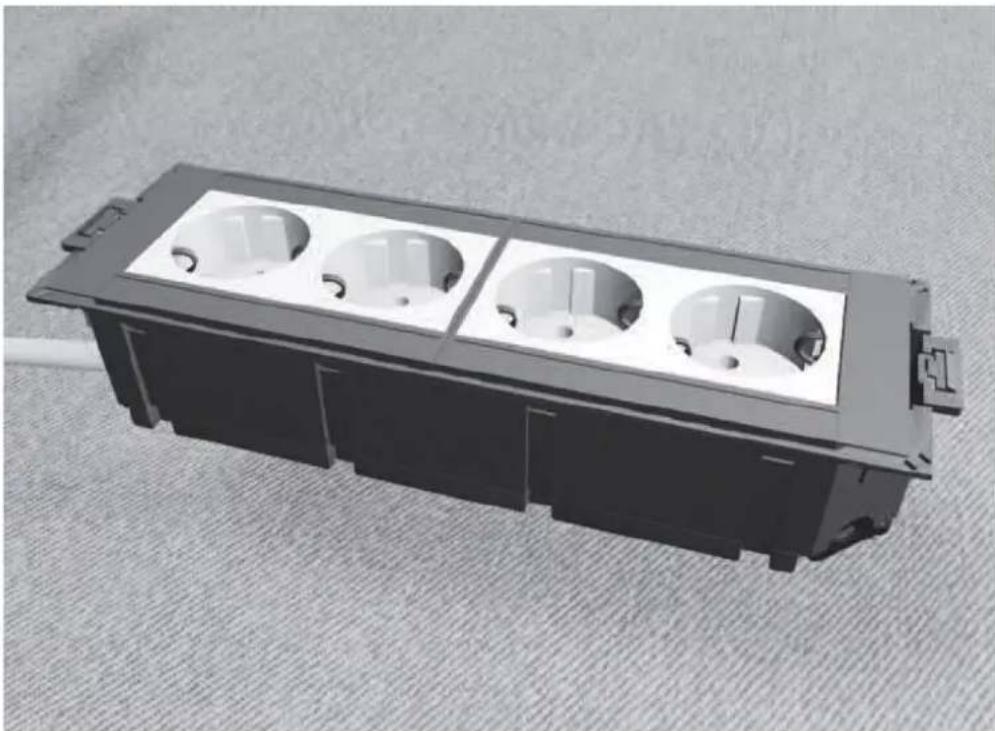

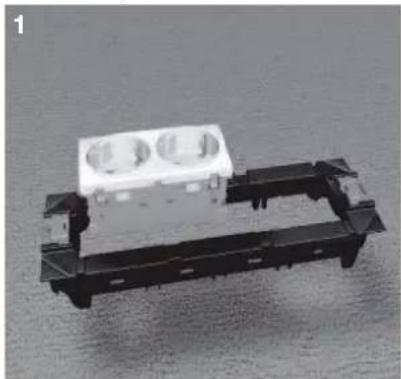

W puszce montażowej GBVR400 albo GBVR300 można wstawić systemowe gniazda Schuko lub gniazda z uziemieniem. Za pomocą odpowiednich płytek montażowych można zamontować również gniazda 45x45.

Przepięcie

Opcjonalnie można zainstalować moduł ochrony przeciwprzepięciowej.

tehalit.GB-EG Instrukcja montażu puszki montażowej GBVR400/GBVR300

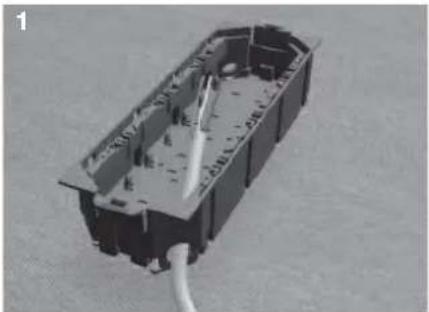

Prowadzenie przewodu w puszce montażowej

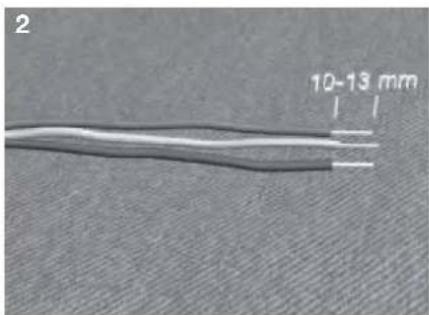

Zdjęcie izolacji z przewodu

2 10-13 mm 1

Z kabli należy zdjąć izolację ok. 10-13 mm. Należy wąspępowiał ziekpecziovów do wydebażepieryzające odpowiadające za stabilizację przewodu w puszce.

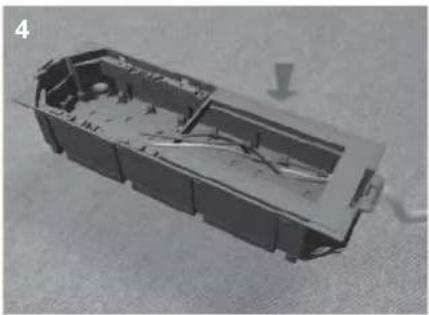

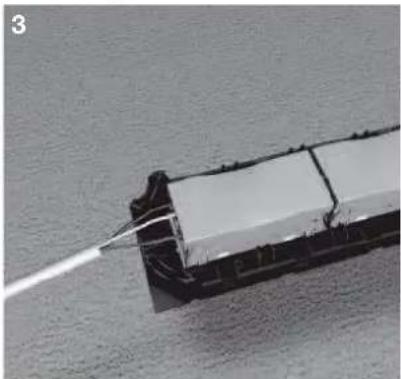

Zamocowanie kabla w uchwycie na przewody

Nasbpowiedziókpozniósól byzdebapierozające odpowiadające za stabilizację przewodu w puszce.

Montowanie płytki montażowej pod gniazda 45x45

Gniazda 45x45 są montowane za pomocą płytki montażowej. Płytkę montażową wsunąć od góry aż boczny zatrzask zaskoczy.

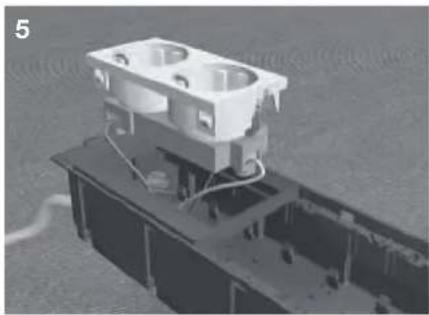

Podłączenie gniazd 45x45

Poprowadzić przewody przez otwór płytki montażowej i podłączyć gniazdo 45x45.

Montowanie gniazd 45x45

Gniazdo 45x45 wcisnąć z góry w płytkę montażową i zablokować.

Opcjonalne podnoszenie narożników

Jeśli puszka montażowa nie jest zamontowana w środku pokrywy uchylnej, należy przesuwając w górę narożniki puszki montażowej, zamknąć pokrywę. Jeżeli narożnik nie utrudnia zamknięcia pokrywy, wyłamywanie narożników nie jest konieczne.

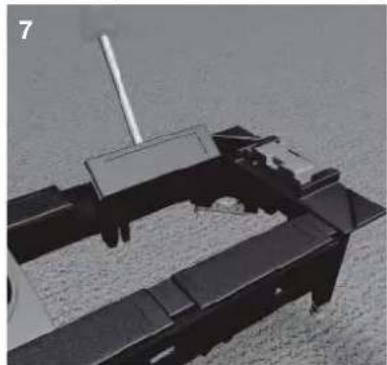

Odkręcanie pokrywy

Aby zamontować łatwiej puszki montażowe w pokrywie, wskazane jest aby najpierw odkręcić pokrywę. Wypustki/ „noski” z pokrywy należy odchylić za pomocą śrubokręta.

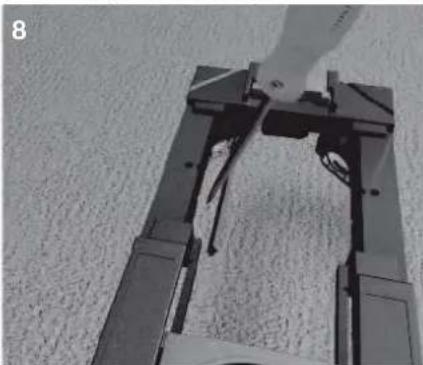

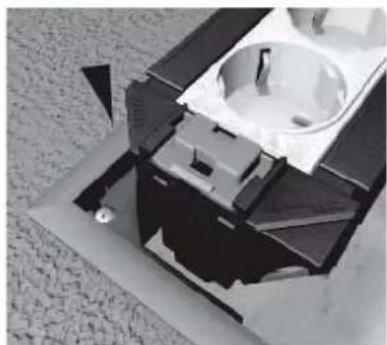

Mocowanie puszki montażowej

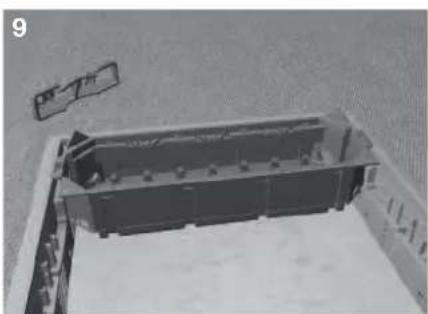

Mocowanie poziome puszki montażowej w pokrywie uchylnej. Należy przy tym odgiąć narożniki puszki montażowej.

Ustawienie puszki montażowej

Puszkę montażową można za pomocą śrubokręta ustawić na odpowiednią wysokość. Ważne, aby był słyszalny charakterystyczny dźwięk blokady.

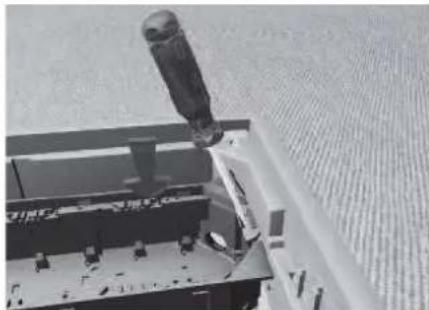

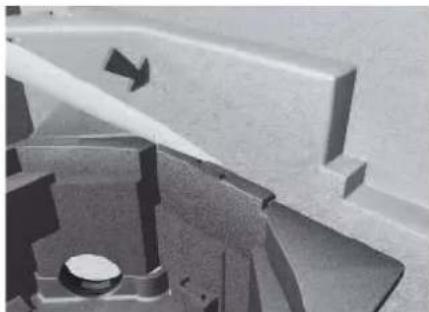

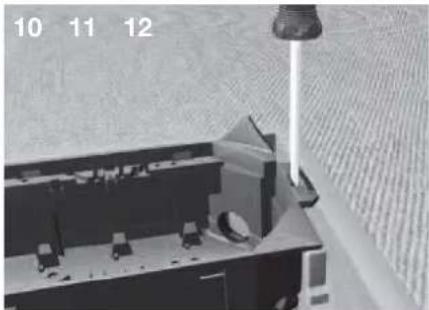

Odginanie języka do wewnątrz Ustawienie puszki montażowej

Za pomocą śrubokrętu należy odgiąć język puszki montażowej do wewnątrz.

Ustawić odpowiednią wysokość montażu puszki przy pomocy śrubokręta.

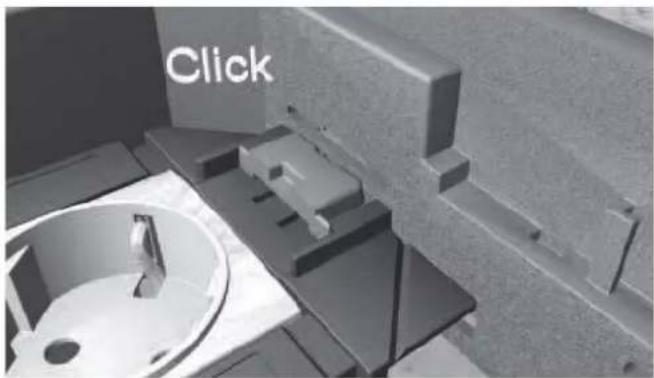

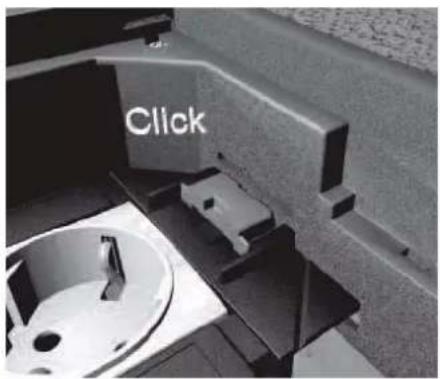

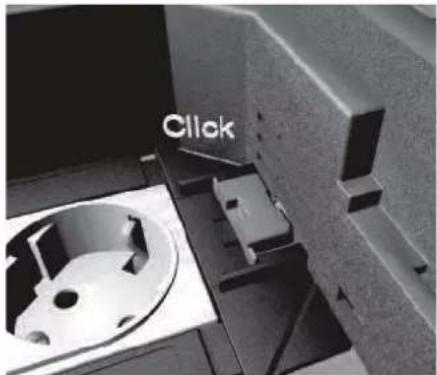

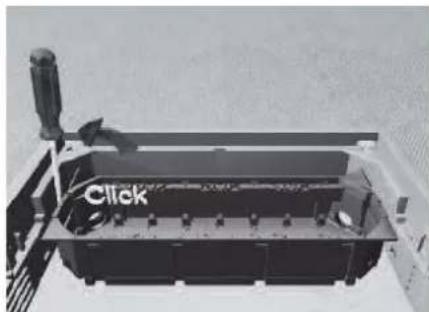

Zamocowanie puszki Zamocowanie drugiej strony puszki Wypinanie puszki

13 14 15 Click

Wpiąć język na odpowiedniej wysokości przy pomocy śrubokrętu. Zacisk musi zaskoczyć wydając charakterystyczny dźwięk (klik).

Aby wpiąć drugą stronę puszki należy postępować jak wyżej.

Wsunąć śrubokręt ukośnie w otwór i wypiąć język puszki wykonując ruch obrotowy ku górze.

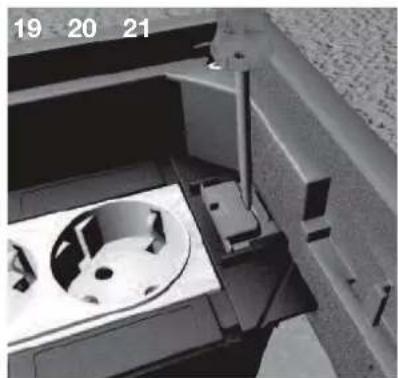

Wysuwanie języka z pokrywy

Aby wyciągnąć język z pokrywy należy Ustawić puszkę na żądanej głębokości wsunąć wkrętak w otwór wypustki pod kątem, przy pomocy śrubokręta. przechylić do wewnątrz i wyciągnąć.

Ustawienie głębokości puszki

Wpiąć język na odpowiedniej wysokości za pomocą śrubokręta. Zacisk musi zaskoczyć wydając charakterystyczny dźwięk (klik).

Instalacja gniazd 45x45 w puszce montażowej GTVR300 / GTVR400

Puszka montażowa GTVR300 / GTVR400 w standardzie składa się z górnej i dolnej części. Aby zamontować gniazda 45x45 należy włożyć gniazdo do górnej części puszki montażowej.

Przygotowanie okablowania

2 ca. 55 mm max. 10 mm

Z przewodu należy zdjąć osłonę kabli ok 55 mm. Z kabli należy zdjąć izolację pozostawiając ok 10 mm żyły.

Podłączenie okablowania w puszce montażowej GTVR300 / GTVR400

Podłączyć odpowiednio przygotowane przewody do gniazd 45x45 umieszczonych w puszce montażowej GTVR300 / GTVR400.

Mocowanie przewodu

W zestawie z puszką montażową znajdują się 4 uchwyty przewodów. Po podłączeniu przewodu w gniazdach 45x45 należy poprzez uchwyty zabezpieczyć okablowanie w puszce.

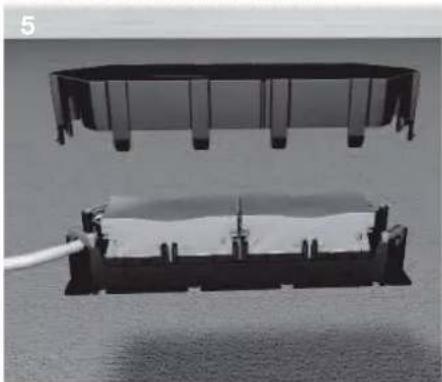

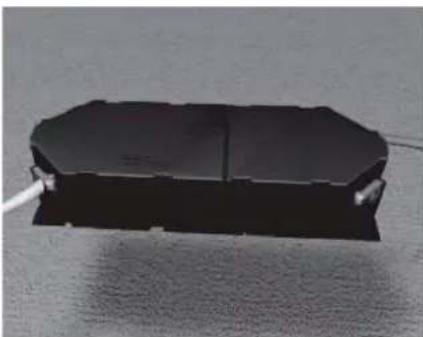

Montaż części dolnej puszki montażowej GTVR300 / GTVR400

Część dolną puszki montażowej należy wpiąć w część górną.

Gotowa puszka montażowa GTVR400 z gniazdami 45x45 i okablowaniem

Gotowa puszka montażowa GTVR400 z gniazdami 45x45 i okablowaniem.

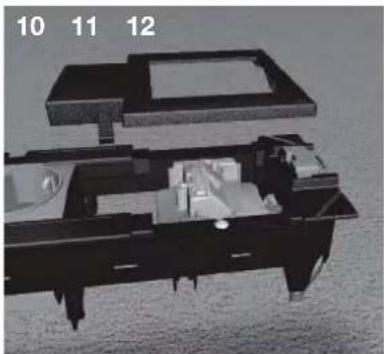

Montaż płytki 48x48 do multimediów

Za pomocą śrubokręta należy usunąć w górnej części puszki montażowej kształtki po obu stronach (kształtka zapewniająca wymiar 45x45).

Montaż płytki 48x48 do multimediów

Za pomocą śrubokręta należy usunąć w górnej części puszki montażowej kształtki wewnętrzne po obu stronach.

Montaż urządzenia teleinformatycznego

W otrzymanej przestrzeni (po wyłamaniu kształtek zewnętrznych oraz wewnętrznych puszki montażowej) należy zamontować gniazdo teleinformatyczne.

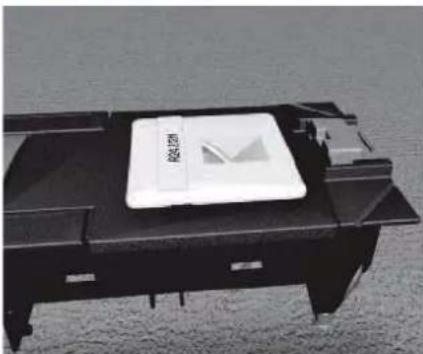

Montaż płytki adaptacyjnej 48x48

Po zamontowaniu gniazda teleinformatycznego na górną część puszki montażowej nakładamy płytkę adaptacyjną 48x48.

Montaż płytki czołowej gniazda teleinformatycznego

Płytkę czołową zamontować w płytce adaptacyjnej 48x48.

Podłączenie okablowania w puszce montażowej GTVR300 / GTVR400 do gniazda teleinformatycznego

Podłączyć odpowiednio przygotowany przewód do gniazda teleinformatycznego umieszczonego w puszce montażowej GTVR300 / GTVR400. W zestawie z puszką montażową znajdują się 4 uchwyty przewodów. Po umieszczeniu przewodu w gniazdach należy, poprzez uchwyty, zabezpieczyć okablowanie w puszce.

Wykorzystanie przegrody

W zestawie z puszką montażową znajduje się 1 sztuka przegrody. Po umieszczeniu gniazd zasilających oraz teleinformatycznych należy poprzez przegrodę odizolować gniazda teleinformatyczne od zasilających.

Montaż części dolnej puszki montażowej GTVR300 / GTVR400

Część dolną puszki montażowej należy wpiąć w część górną.

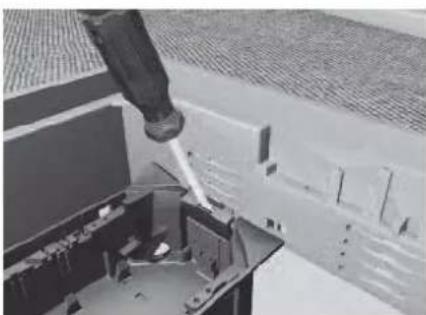

Montaż puszki montażowej GTVR300 / GTVR400 w pokrywie uchylnej tehalit.VE-EE

Za pomocą śrubokrętu należy odgiąć do wewnątrz narożnik puszki montażowej lub odlamać.

Ustawienie puszki montażowej w pokrywie uchylnej tehalit.VE-EE

Ustawić odpowiednią wysokość montażu puszki w pokrywie uchylnej tehalit. VE-EE.

Zamocowanie puszki montażowej w pokrywie uchylnej tehalit.VE-EE

Click

Wpiąć język do zacisku na odpowiedniej wysokości przy pomocy śrubokrętu. Zacisk musi zaskoczyć wydając charakterystyczny dźwięk (klik).

Zamocowanie drugiej strony puszki montażowej w pokrywie uchylnej tehalit.VE-EE

Click

Wpiąć język do zacisku na odpowiedniej wysokości na drugim końcu puszki. Zacisk musi zaskoczyć wydając charakterystyczny dźwięk (klik).

Wypinanie puszki montażowej z pokrywy uchylnej tehalit.VE-EE

Wsunąć śrubokręt w otwór i wypiąć zaczep puszki wykonując ruch obrotowy ku górze.

Ustawianie głębokości / wysokości puszki montażowej w pokrywie uchylnej tehalit.VE-EE

Ustawić puszkę na żądanej wysokości. Wpiąć język na odpowiedniej wysokości za pomocą śrubokręta. Zacisk musi zaskoczyć wydając charakterystyczny dźwięk (klik).

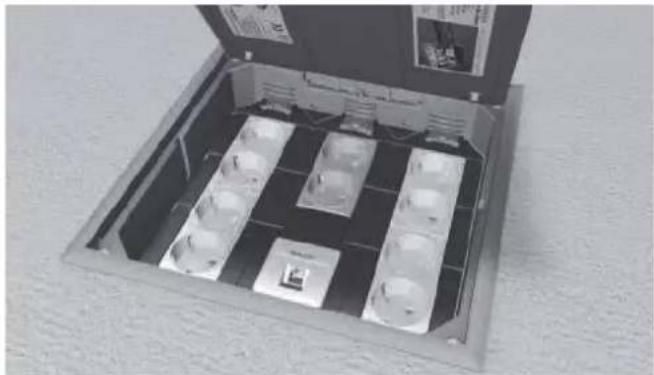

Pokrywa uchylna tehalit.VE-EE wyposażona w puszki montażowe oraz gniazda zasilające i teleinformatyczne

Przykładowa konfiguracja pokrywy uchylnej tehalit. VE-EE wyposażonej w puszki montażowe oraz gniazda zasilające i teleinformatyczne.
