INSTRUKCJA OBSŁUGI E05R Fenix

Latarka diodowa Fenix E05R

• 400 lm maksymalnej mocy strumienia, 64 metry maksymalnego zasiegu
  • dioda LED Cree XP-G2 S3 o białej barwie z trwałością 50 000 h
• zintegrowany akumulator litowo-pollmerowy o pojemności 320 mAh
• ukryty port ladowania Micro USB
  • metalowy przycisk obsługi urządzenia
• natychmiastowe wywołanie trybu Burst
• soczewka o wysokiej transmisji światła pokryta powloką antyodbłaskową
  • korpus z trwalego aluminium A6061-T6
  • odpome na zadrapania pokrycie anodowe typu HAIII
  • wymiary: 68 × 15 × 15 mm
  • masa: 24 g

Instrukcja obsługi

Wt./Wył.

Naciśnij i przytrzymaj boczny przycisk przez 0,5 s aby włączyć / wyłączyć latarkę.

Wybór mocy strumienia

Pojedyncze kliknięcie na boczny przycisk przy włączonym urządzeńiu przełączy tryby w kolejności Niski-Sredni-Wysoki

Natychmiastowy tryb Burst

Naciśnij i przytrzymaj przycisk przez 1,2 s aby natychmiastowo wejść w tryb Burst. Puść przycisk aby latarka wróciła do trybu Niskiego.

Funkcja blokady

Zablokuj: Kiedy latarka jest wyłączona naciśnij szybko dwukrotnie przycisk. Latarka zakomunikuje blokadę poprzez dwukrotne błysniecie.
Odblokuj: Kiedy latarka jest zablokowana naciśnij szybko dwukrotnie przycisk. Latarka uruchomi się wówczas w trybie Niskim. W trybie blokady każde inne kliknięcie powodować będzie 2-sekundowy błysk dla potwierdzenia obecności trybu blokady.

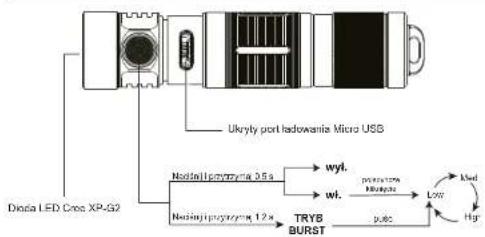

Budowa latarki

KOLBA Sp. z o. o. (dawnieł Łukasz Matuszczak PPHU KOLBA) 41-253 Czeladź, Polska ul. Wlejska 46 tel. [phone] NIP: 625-219-60-69 www.kolba.pl

Parametry Techniczne

ANSIPLATO FL1		Burst	Wysoki	Średni	Niski
	Maksymalny trumień świetny [m]	400	150	25	3
	Maksymalny czas pracy [h min]	/	55 mln*	5 h	30 h
	Maksymalny zasięg [m]	64	40	17	8
	Maksymalne intensywnosc [u]	1046	412	72	15
√	Odporność na upadek	1 metr
√	Kiesa szucelności	IP68

Uwaga: Powyższe informacje zostały opracowane przez Fenik poprzez laboratoryne bedanie pracy wykorzystaniu akumulatora woudowanego 320 in Ah w temperaturze 21+2°C zgodnie z wytyczynymi normy ANSIPLATO HL. Realne parametry produktu mogą uloc zmilante w zależność od środowiska pracy latark.
Czas pracy trybu Burst młożony jest wraz z czasom pracy na trybo ograniczonym funkcjenującym dla zapewnienia bezpieczeństwa urządzenia.

Ładowanie

1. Przekręć pierścień obudowy i podłącz przewód ładowania poprzez port Micro USB.
2. Wskaźnik pozostanie czerwony podczas ładowania i zmieni kolor na zielony po naładowaniu.
3. Pamiętaj aby dokręcić pierścień po zakończeniu ładowania.
4. Standardowy czas ładowania załączonego akumulatora wynosi około 1 godziny przy korzystaniu z ładowarki 5V/2A.
5. Jeżeli nie korzystasz z latarki przez dłuższy czas doładują co 4 miesiące dla zapewnienia dobrej kondycji akumulatora.

Inteligentny bezpiecznik przegrzania

Latarka akumuluje dużą ilość ciepła podczas wykorzystania trybu High przez dłuższy okres czasu. Z tego powodu urządzenie zostało wyposażone w ogranicznik, uniemożliwiający ponowne włączenie trybu Wysokiego jeśli temperatura przekracza 50°C. Po ostygnięciu latarki tryb Wysoki jest ponownie dostępny.

Użytkowanie i konserwacja

• Rozłożenie korpusu latarki może spowodować uszkodzenie uszczelnienia i wyłącza produkt z gwarancji.
• Używaj trybu blokady dla zabezpieczenia latarki podczas transportu i przechowywania.

- Długotrwałe użytkowanie może doprowadzić do zużycia uszczelki o-ring. Wymień ją używając zamiennika wysokiej jakości.

W zestawie

Pudelko zawiera: Latarkę Fenix EOSR, przewód Micro USB, zapasowy o-ring, instrukcję obsługi, kartę gwarancyjną.

Ostrzeżenie

Fenix EOSR to urządzenie oświetlające o bardzo wysokiej mocy, mogące wywołać uszkodzenia aparatu wzroku. Unikaj kierowania światła latarki bezpośrednio w kierunku oczy osób postronnych.
Latarka akumuluje dużą ilość ciepła podczas intensywnego użytkowania. Famiętaj o tym aby uniknąć oparzeń.
Przykładanie włączonej latarki do obiektów może spo- wodować ich uszkodzenie pod wpływem temperatury.
Dioda LED w latarce jest niewymienna, zatem jej zużycie oznacza zużycie całego urządzenia.
