SHZ80-196L - Zamiatarka Faworyt - Bezpłatna instrukcja obsługi

Typ produktu	Zamiatarka elektryczna
Model	SHZ80-196L
Marka	Faworyt
Moc	80 W
Zasilanie	Sieciowe 230 V / 50 Hz
Długość przewodu	5 m
Szerokość robocza	30 cm
Pojemność pojemnika na kurz	1,5 l
Wymiary (dł. x szer. x wys.)	35 x 30 x 100 cm
Waga	3,5 kg
Rodzaj szczotki	Szczotka walcowa + szczotki boczne
Funkcje dodatkowe	Regulacja wysokości, wskaźnik napełnienia worka
Poziom hałasu	75 dB
Klasa ochronności	II
Materiał obudowy	Tworzywo sztuczne
Konserwacja	Opróżniać pojemnik po każdym użyciu; czyścić szczotki regularnie
Bezpieczeństwo	Odłączać zasilanie przed czyszczeniem; nie zanurzać w wodzie
Części zamienne	Szczotka walcowa, szczotki boczne, filtr, pojemnik
Gwarancja	24 miesiące

Często zadawane pytania - SHZ80-196L Faworyt

Jak włączyć zamiatarkę Faworyt SHZ80-196L?

Podłącz przewód do gniazdka, następnie naciśnij przycisk zasilania znajdujący się na rękojeści.

Czy zamiatarka nadaje się do dywanów?

Tak, ale tylko do niskich dywanów. Ustaw odpowiednią wysokość szczotki za pomocą pokrętła.

Jak opróżnić pojemnik na kurz?

Naciśnij przycisk zwalniania pojemnika, wyjmij go i opróżnij zawartość do kosza. Pamiętaj o wyłączeniu urządzenia.

Co zrobić, gdy zamiatarka przestaje zbierać kurz?

Sprawdź, czy pojemnik nie jest pełny, czy szczotki nie są zablokowane i czy filtr nie jest zatkany. Wyczyść je w razie potrzeby.

Jak wyczyścić szczotki?

Wyłącz i odłącz urządzenie. Usuń włosy i nitki ze szczotek nożyczkami lub grzebieniem. Szczotki można myć wodą z mydłem, ale muszą być suche przed ponownym montażem.

Gdzie znaleźć instrukcję obsługi?

Instrukcja dostępna jest na stronie notice-facile.com w formacie PDF. Można ją pobrać bezpłatnie.

Czy można używać zamiatarki bez worka?

Nie, pojemnik na kurz jest niezbędny do zbierania zanieczyszczeń. Pracuj zawsze z zamontowanym pojemnikiem.

Jak wymienić szczotkę walcową?

Odłącz urządzenie, zdejmij osłonę dolną, wyciągnij starą szczotkę, włóż nową i zamocuj osłonę.

Dlaczego zamiatarka wydaje głośne dźwięki?

Sprawdź, czy w szczotki nie wplątały się przedmioty lub czy łożyska nie są zużyte. W razie potrzeby wyczyść lub skontaktuj się z serwisem.

Jaki jest czas pracy na jednym ładowaniu?

Model SHZ80-196L jest zasilany z sieci, więc nie ma ograniczenia czasowego – pracuje tak długo, jak jest podłączony do prądu.

INSTRUKCJA OBSŁUGI SHZ80-196L Faworyt

Zamiatarki spalinowej

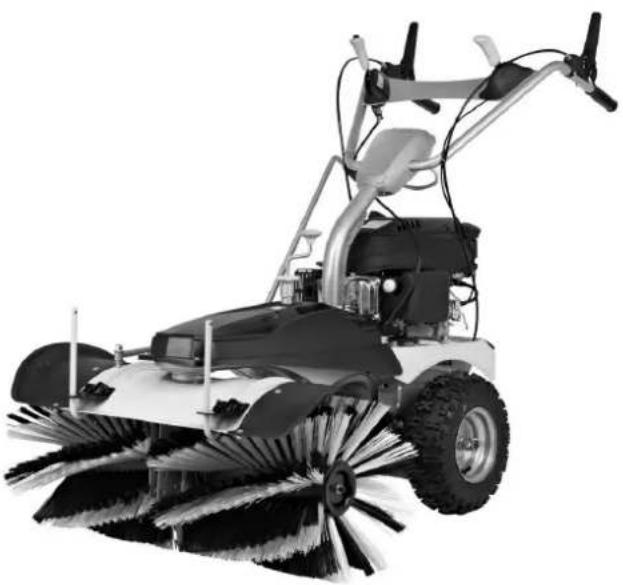

Faworyt SHZ80-196L

Numer katalogowy: 17 045 871

Instrukcja oryginalna

Serwis Centralny – infolinia serwisowa: 61 650 75 39,

Dział części zamiennych tel.: [phone],

Fax: [phone],

www.krysiak.pl

Faworyt

Wyprodukowano w ChRL

Wydanie pierwsze, grudzień 2021

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem eksploatacji urządzenia. Zawarte są tu ważne informacje dotyczące zasad właściwego montażu, sposobu pracy i konserwacji urządzenia, bezpiecznych dla użytkownika. Przechowuj instrukcję w bezpiecznym miejscu, aby w razie potrzeby móc do niej wrócić lub przekazać ją kolejnym użytkownikom wraz z urządzeniem.

Uwaga!

Zwracaj szczególną uwagę na rozdziały, które zawierają sygnały ostrzegawcze i uwagi.

Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 21 października 2008r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228) i Dyrektywą 2006/42/WE Parlamentu Europejskiego i Rady

Krysiak Sp. z o.o., ul. Rolna 6 62-081 Baranowo

Osoba odpowiedzialna za przygotowanie dokumentacji technicznej maszyny na terenie UE:

Andrzej Krysiak, Rolna 6, 62-081, Baranowo deklaruje z pełną odpowiedzialnością, że:

Maszyna:	Zamiatarka spalinowa z napędem Faworyt SHZ80-196L
Model:	S80-LC196
Numery seryjne:	2022016040001-2022016049999
Rok produkcji:	2022
Funkcja:	Sprzątanie powierzchni z twardym podłożem na terenach przydomowych

do której odnosi się niniejsza deklaracja, spełnia wymagania:

2006/42/EC – Dyrektywa Parlamentu Europejskiego i Rady z dnia 17 maja 2006r. w sprawie maszyn

2014/30/EU – Dyrektywa kompatybilności elektromagnetycznej

2000/14/EC i 2005/88/EC – Dyrektywa hałasowa

oraz

(UE) 2016/1628 zmieniona przez 2017/656 - Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 14 września 2016r. w sprawie wymogów dotyczących silników spalinowych.

Do oceny zgodności zastosowano następujące normy zharmonizowane:

EN ISO 12100:2010, EN 14982:2009

Ponadto potwierdzono, zgodnie z dyrektywą w sprawie emisji hałasu 2000/14/EC + 2005/88/EC

Gwarantowany poziom mocy akustycznej: 101 dB(A)

Zmierzony poziom mocy akustycznej: 94.41 dB(A)

Zmierzony poziom ciśnienia akustycznego: 80,9 dB(A), K=3 dB(A)

Wibracje max.: 4.646 m/s2 K=1.5 m/s2

Zastosowana procedura oceny zgodności odpowiada załącznikowi V dyrektywy 2000/14/EC

Niniejsza deklaracja zgodności WE traci swoją ważność, jeżeli maszyna zostanie zmieniona lub przebudowana bez zgody producenta.

Integralnym elementem maszyny jest instrukcja obsługi.

11/12/2021, Baranowo

Data i miejsce wystawienia

Andrzej Krysiak

Prezes Zarządu

Imię, nazwisko oraz podpis osoby upoważnionej

do sporządzenia deklaracji zgodności

Jednostka notyfikująca:

TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg Germany, NB 0197

Spis treści

Spis treści....4

1. Zawartość opakowania 6
2. Przeznaczenie....7
3. Opis ogólny 8

3.1 Opis działania....8
3.2 Elementy urządzenia (budowa zamiatarki) 8
3.3 Dane techniczne zamiatarki: 9

4. Podstawowe zalecenia bezpieczeństwa....10

4.1 Symbole dotyczące urządzenia .... 10
4.2 Symbole w instrukcji obsługi ....13
4.3 Ogólne wskazówki bezpieczeństwa....13
4.4 Wskazówki bezpieczeństwa dotyczące paliwa....17

5. Montaż 17

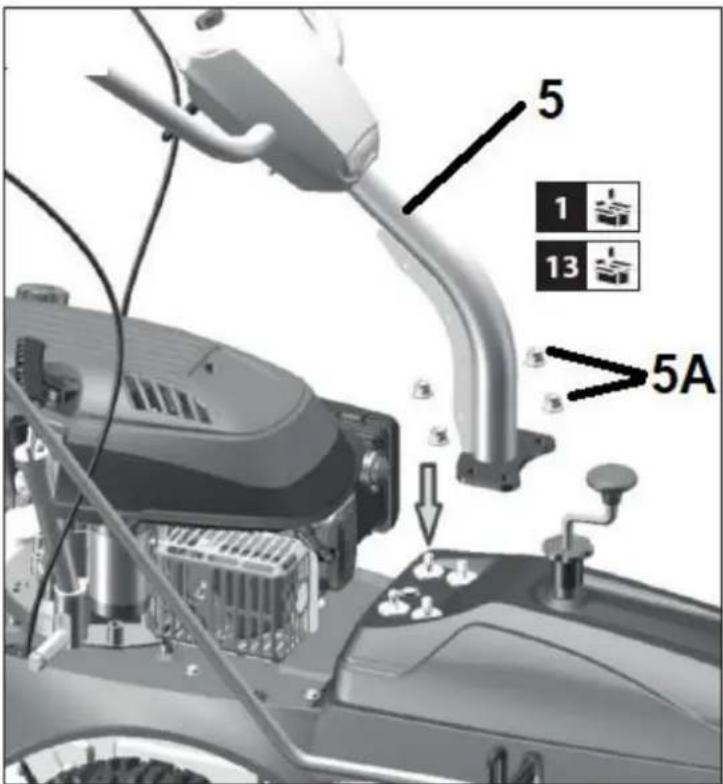

5.1 Montaż uchwytu 18

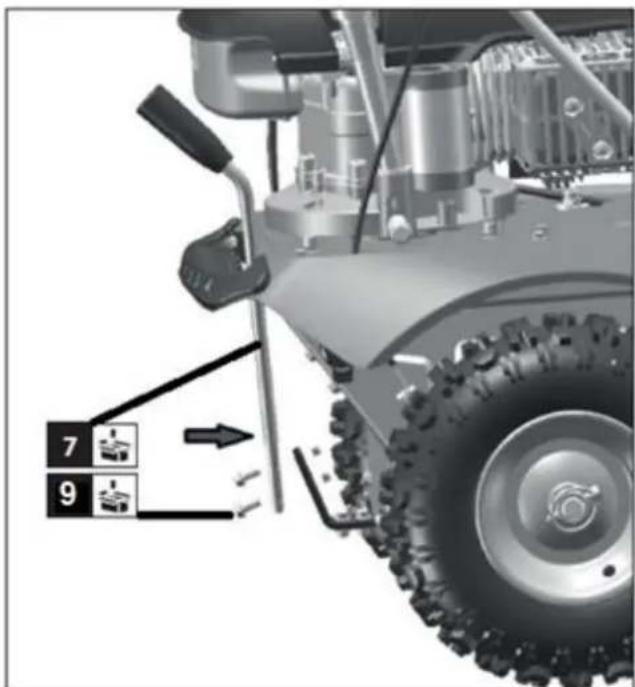

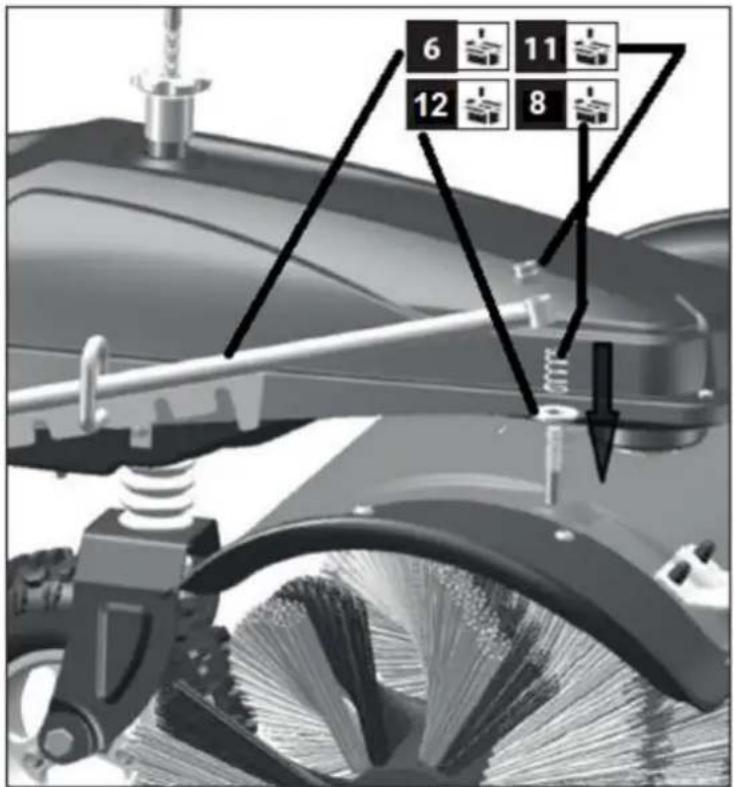

5.2 Montaż dźwigni kąta pracy .... 19
5.3 Montaż drążka od dźwigni zmiany biegów 20

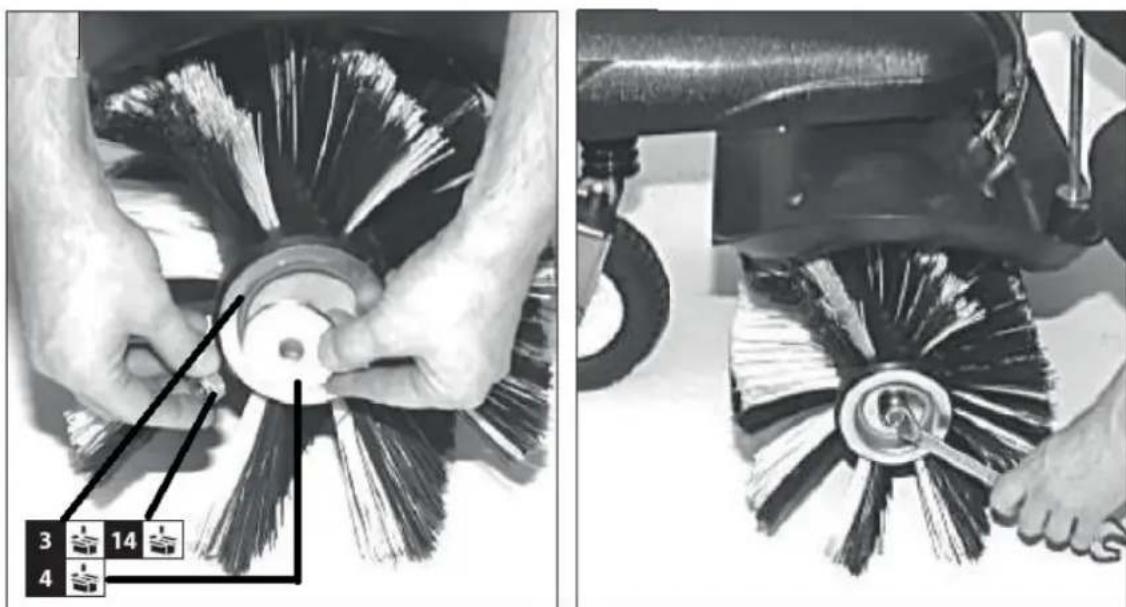

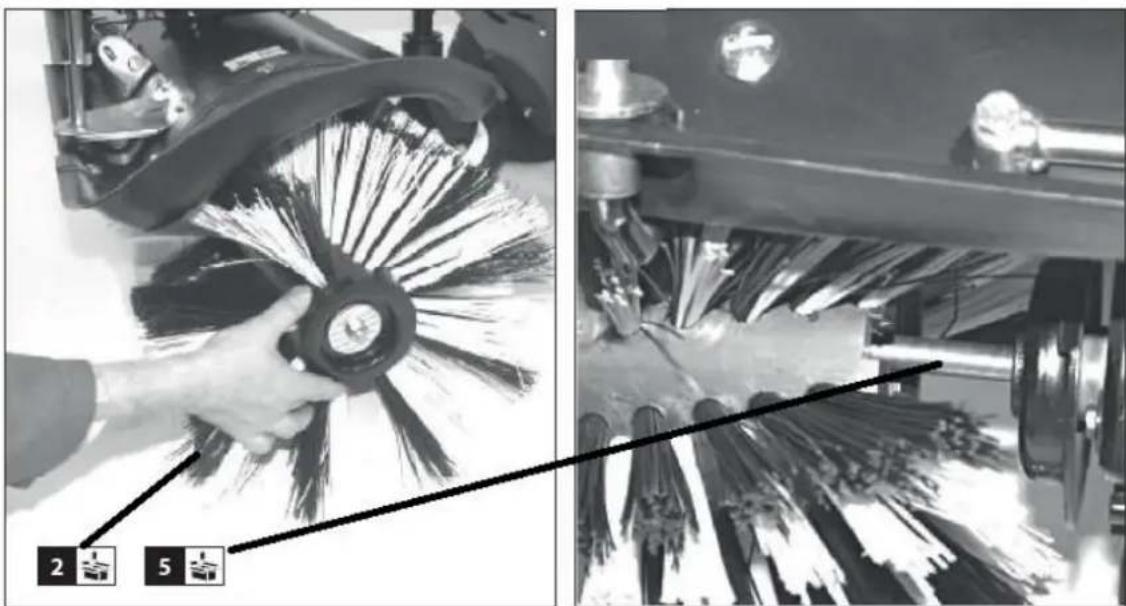

5.4 Montaż szczotki 21
5.5 Olej silnikowy 22
5.6 Paliwo 24

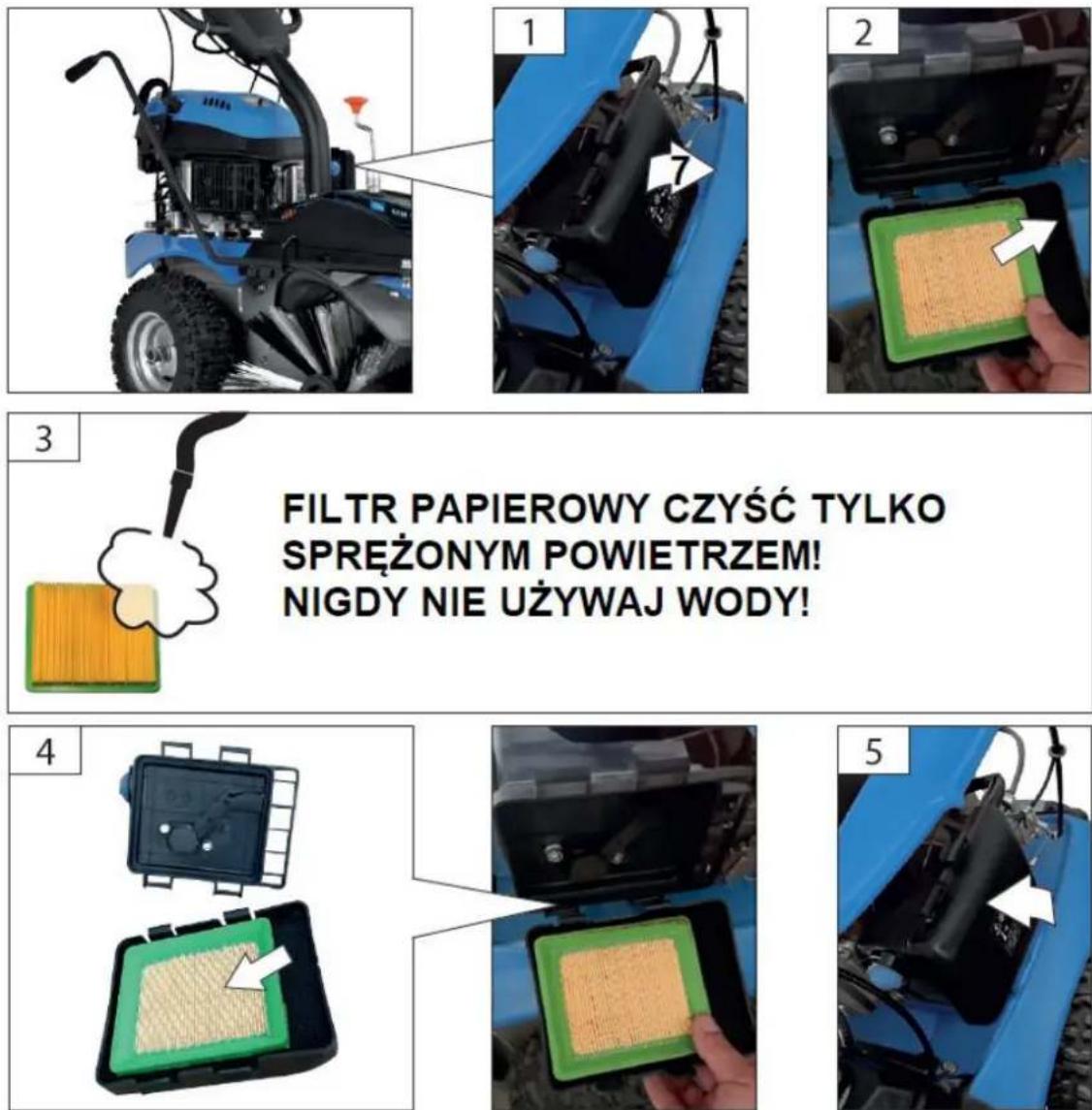

5.7 Filtr powietrza....26

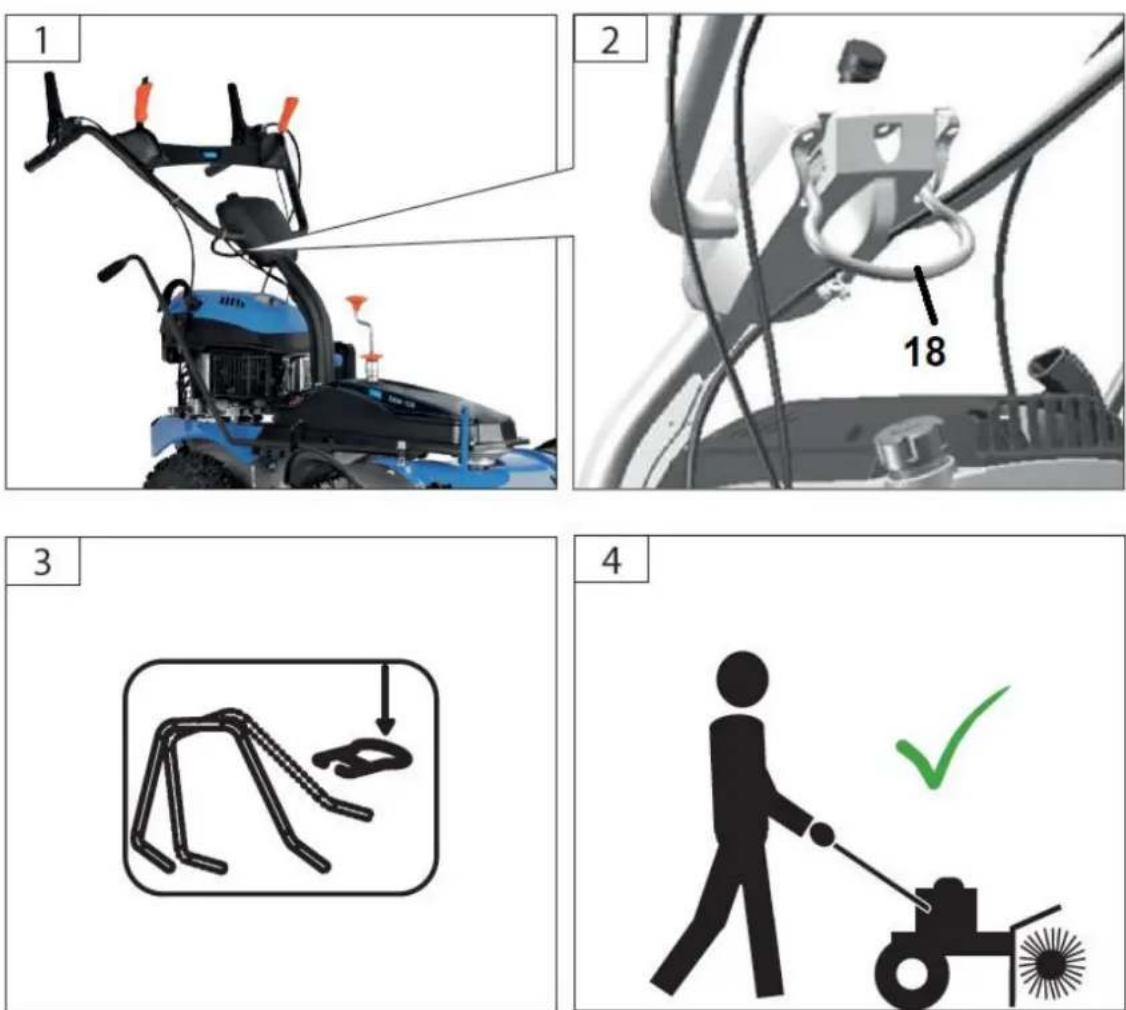

5.8 Ustawienie położenia uchwytu....27

6. Uruchomienie....28

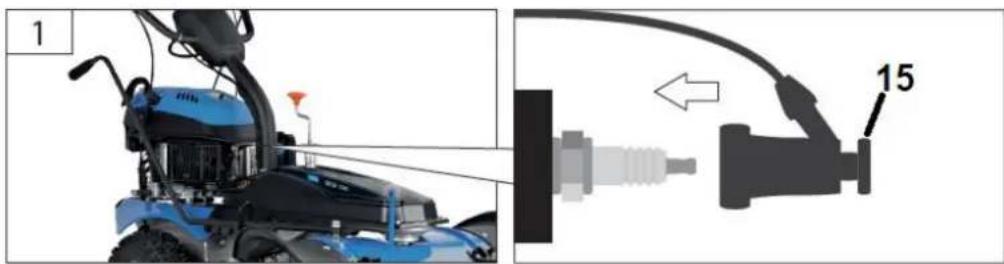

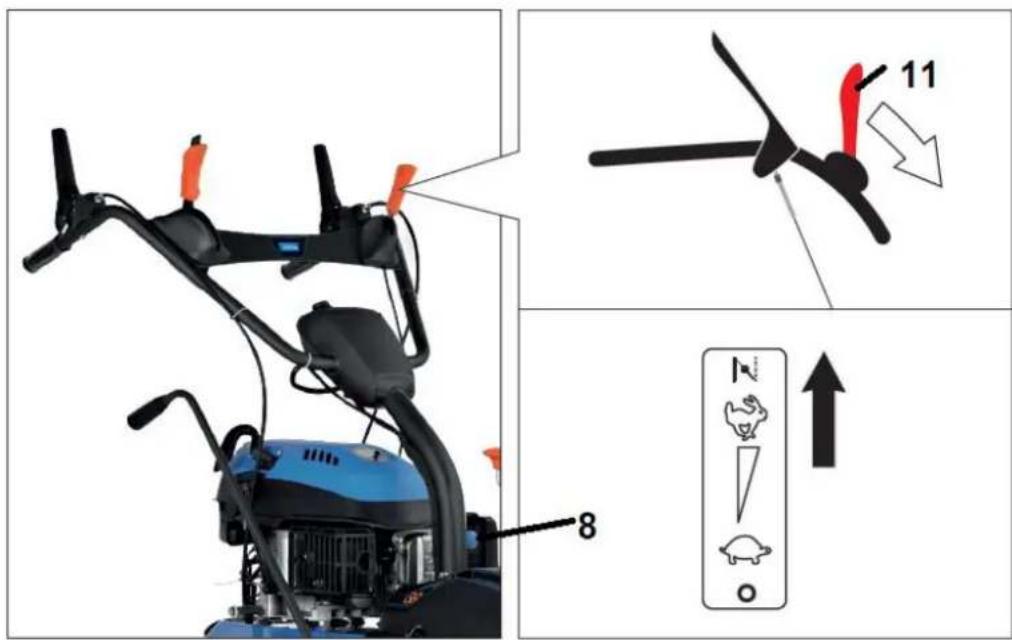

6.1 Uruchomienie urządzenia 28

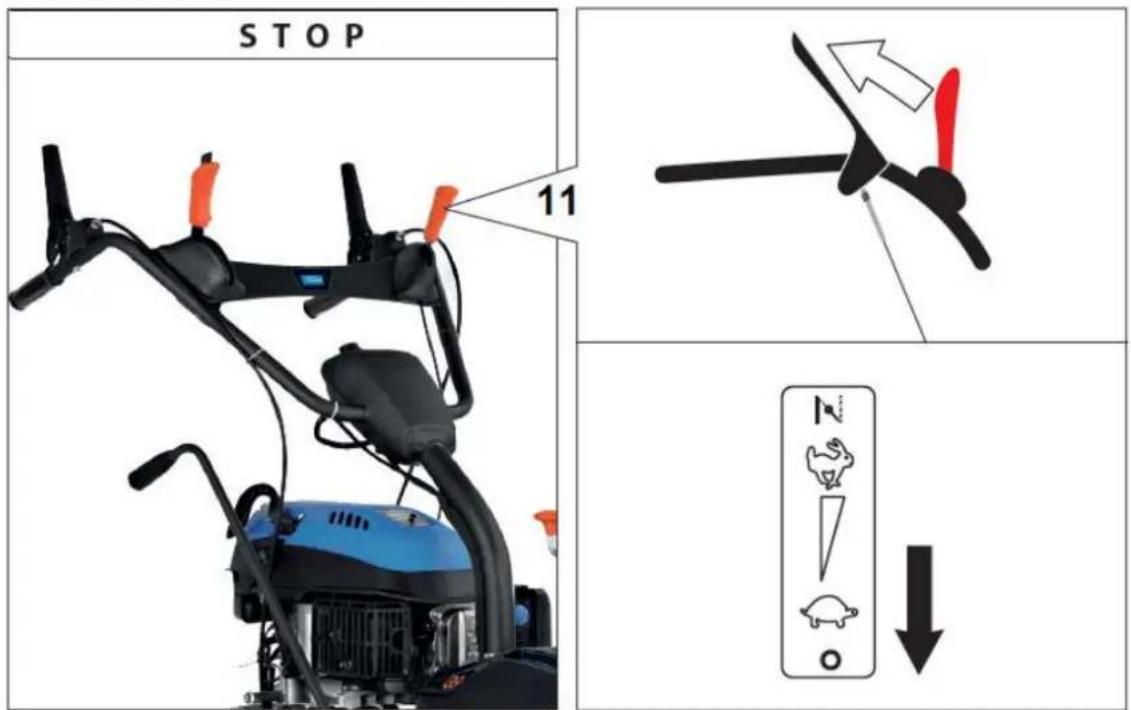

6.2 Zatrzymanie silnika ....31
6.3 Obsługa dźwigni....32

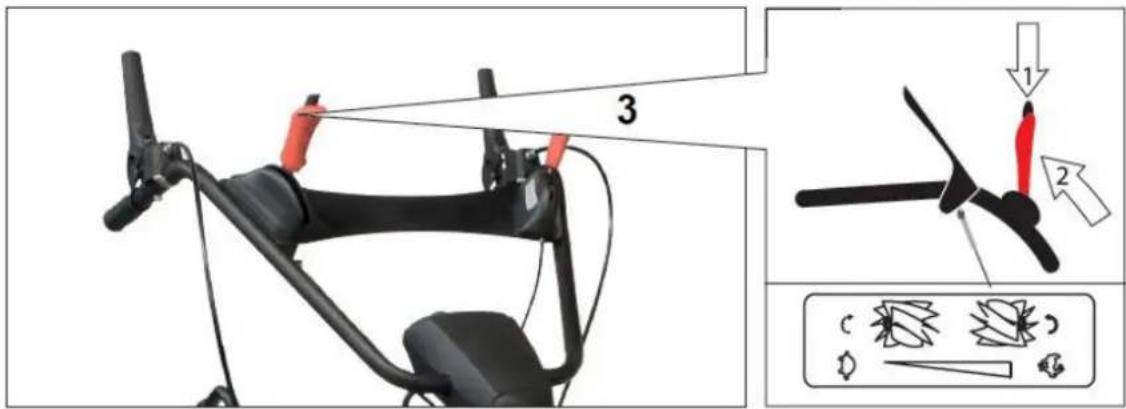

6.3.1 Dźwignia zmiany prędkości obrotowej szczotki 32

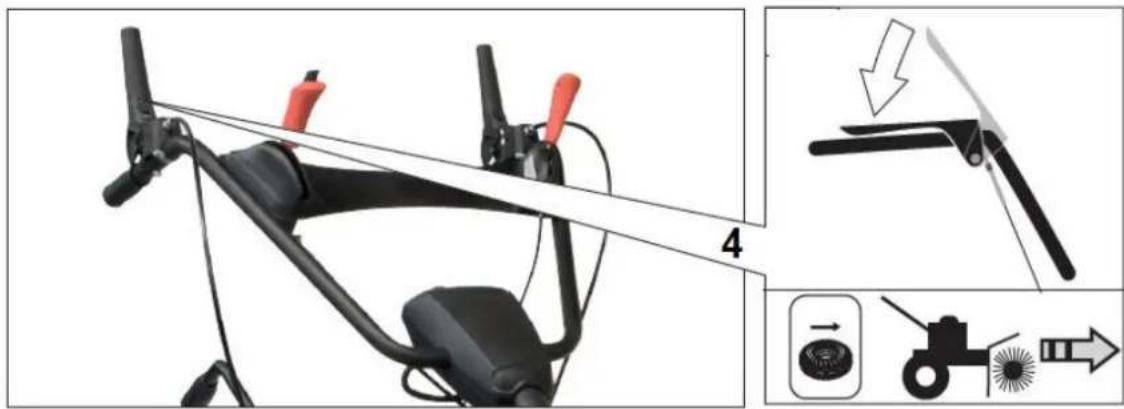

6.3.2 Dźwignia sprzęgła – włączanie napędu kół 33

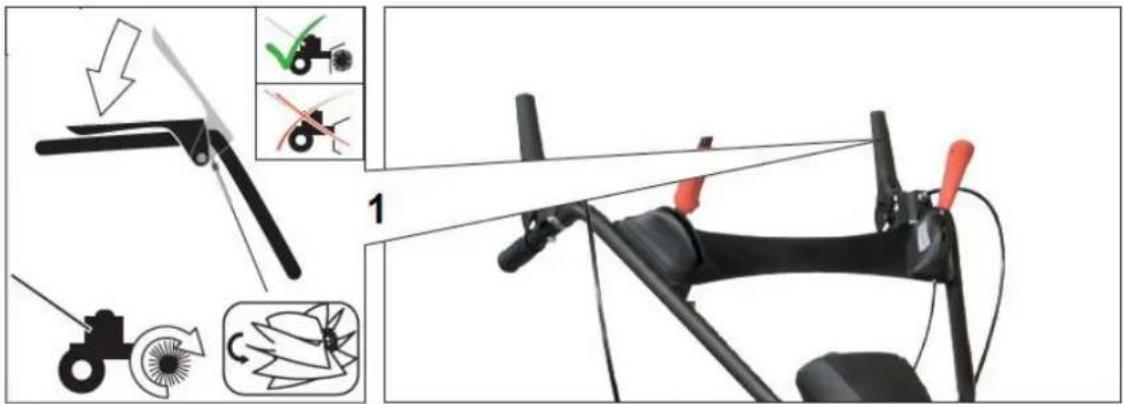

6.3.3 Dźwignia sprzęgła – włączanie szczotki 33

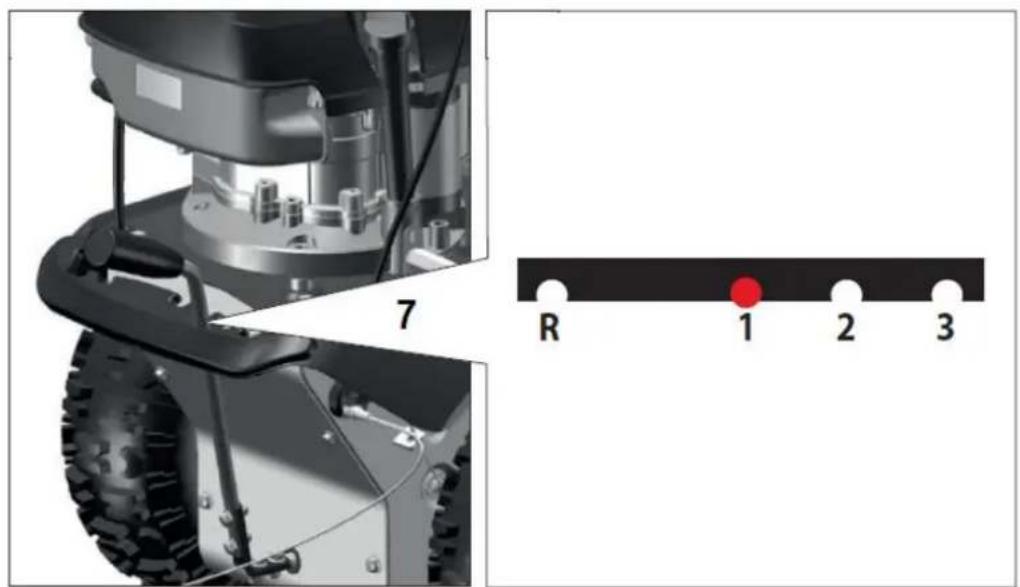

6.3.4 Obsługa dźwigni zmiany biegów 34

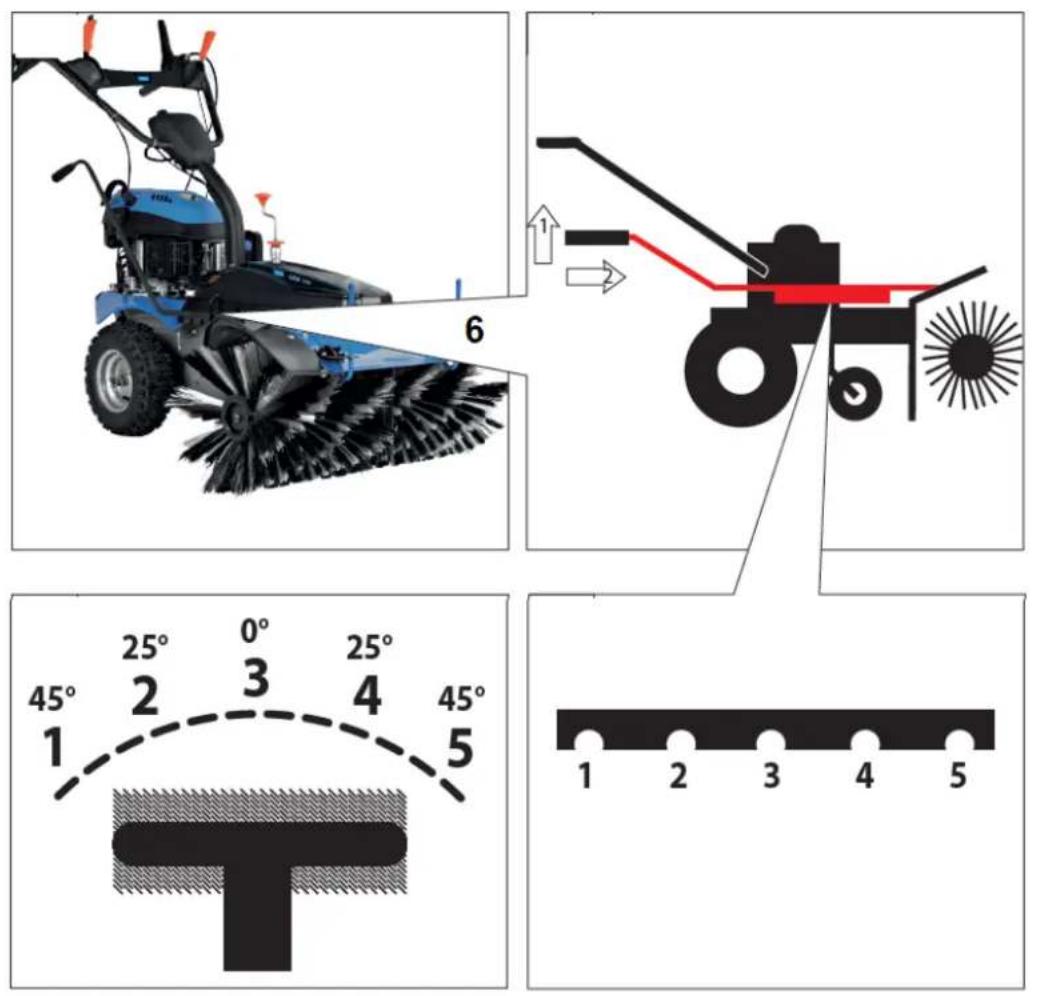

6.3.5 Regulacja kąta pracy szczotki 34

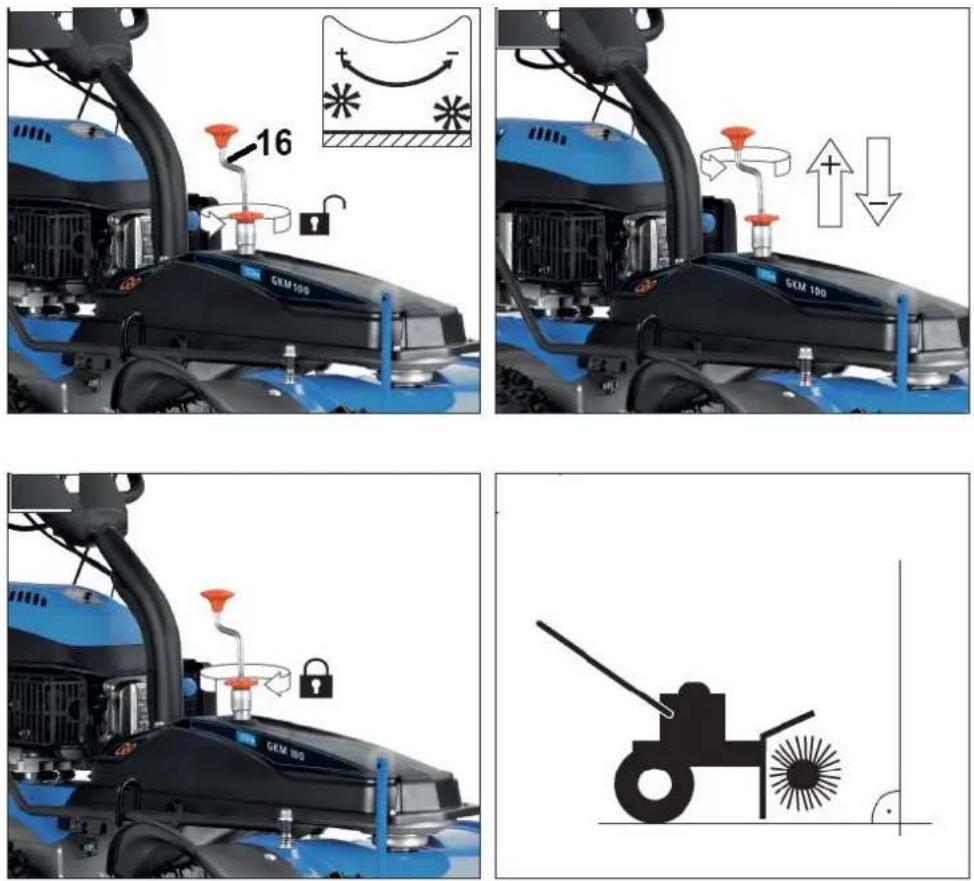

6.3.6 Regulacja wysokości szczotki 35

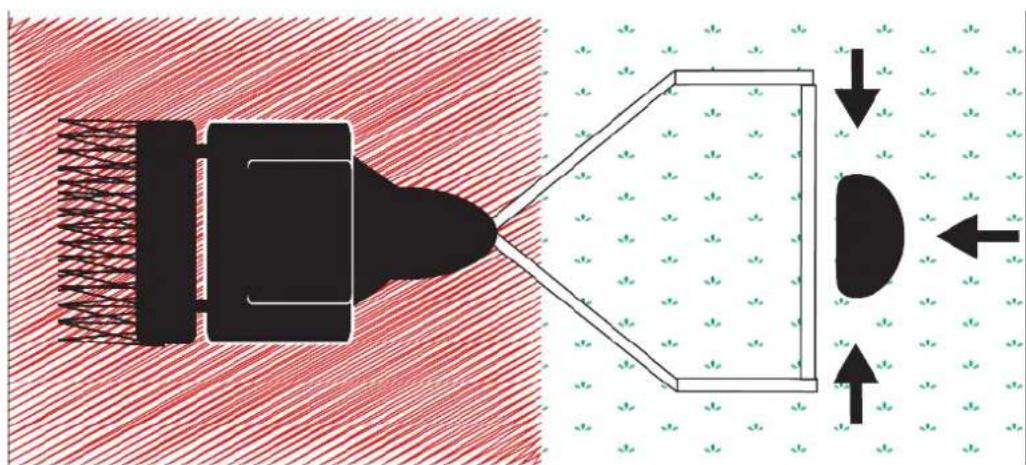

6.4 Strefa bezpieczeństwa operacji 36

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych....37

7.1 Czyszczenie i konserwacja....37
7.1.1 Harmonogram konserwacji 38

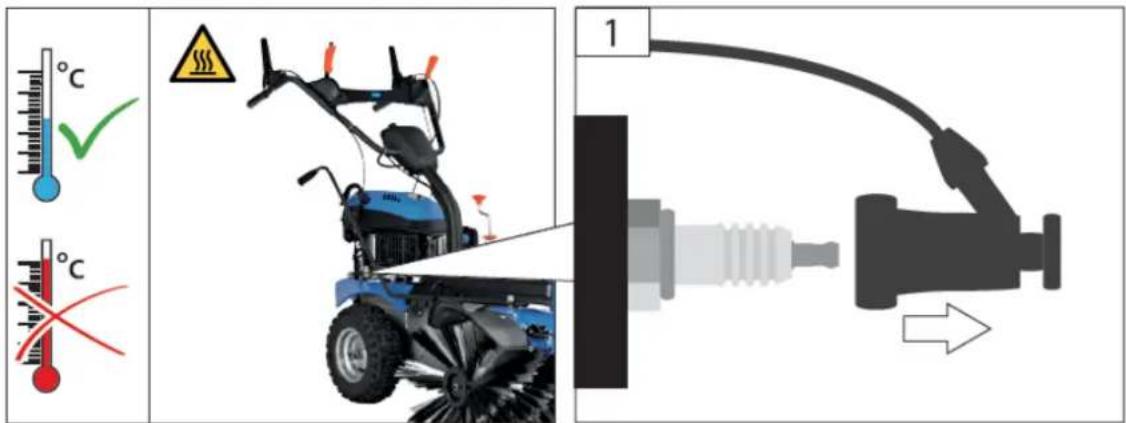

7.2 Świeca zapłonowa ....38
7.3 Przechowywanie....39
7.4 Przygotowanie do transportu 40
7.5 Zamawianie części....40

8. Najpopularniejsze usterki....40

9. Gwarancja....41

10. Usuwanie odpadów i recycling....42

11. Ryzyko resztkowe 42

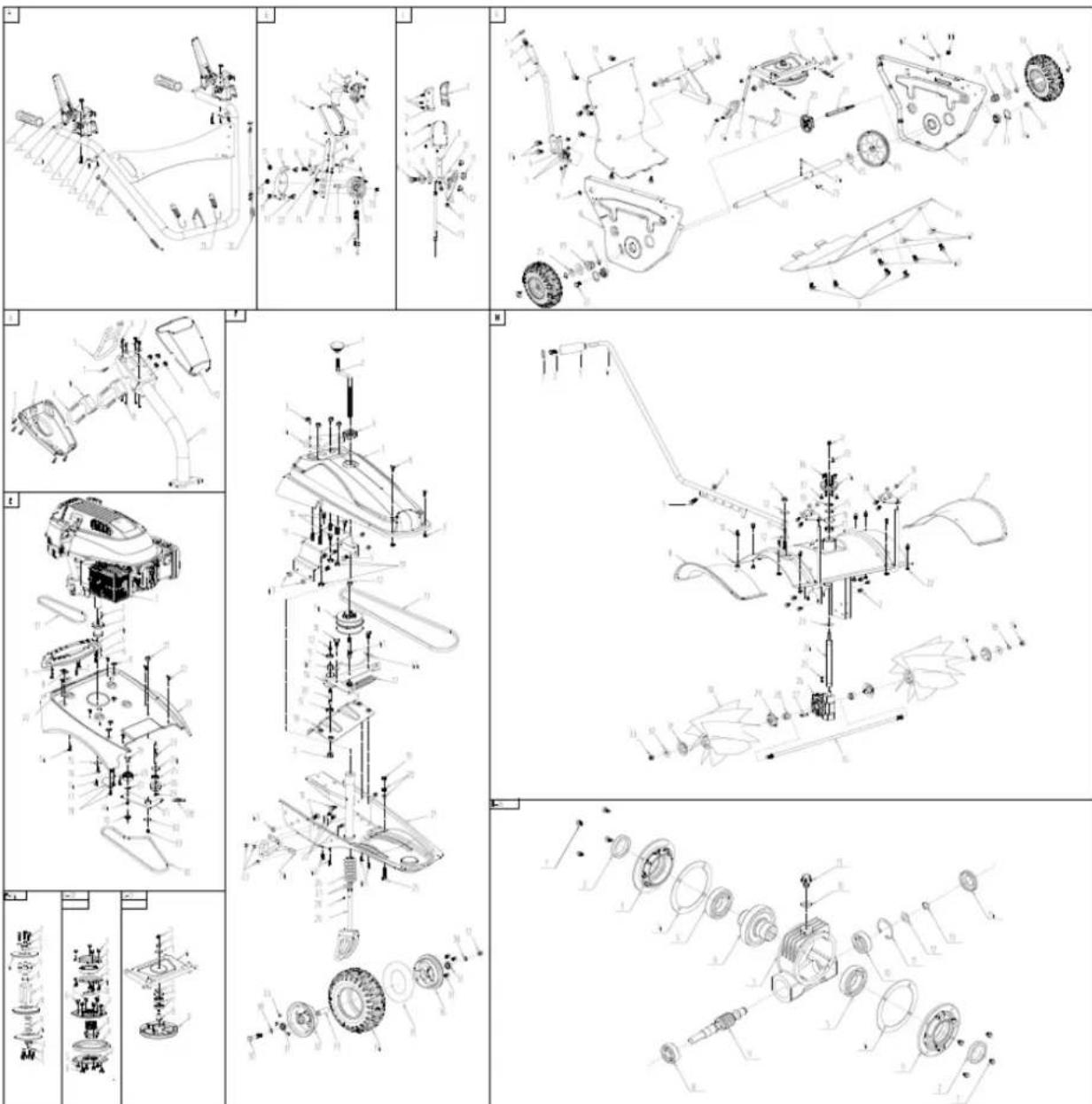

12.Rysunki złożeniowe 44

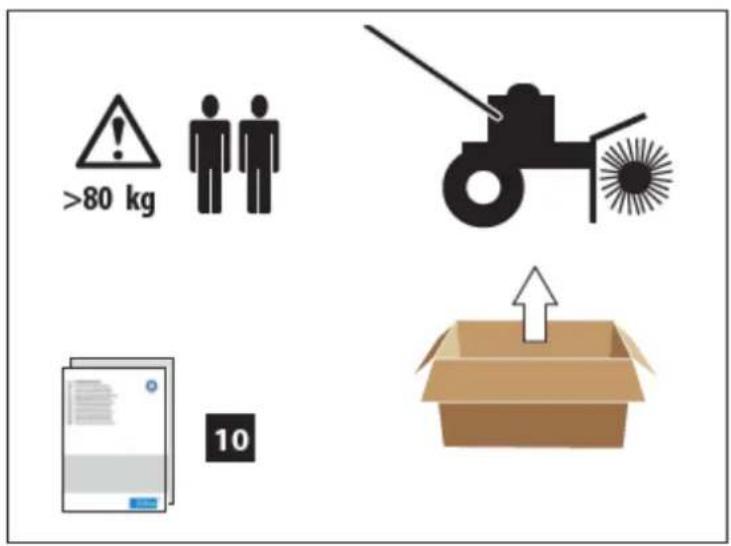

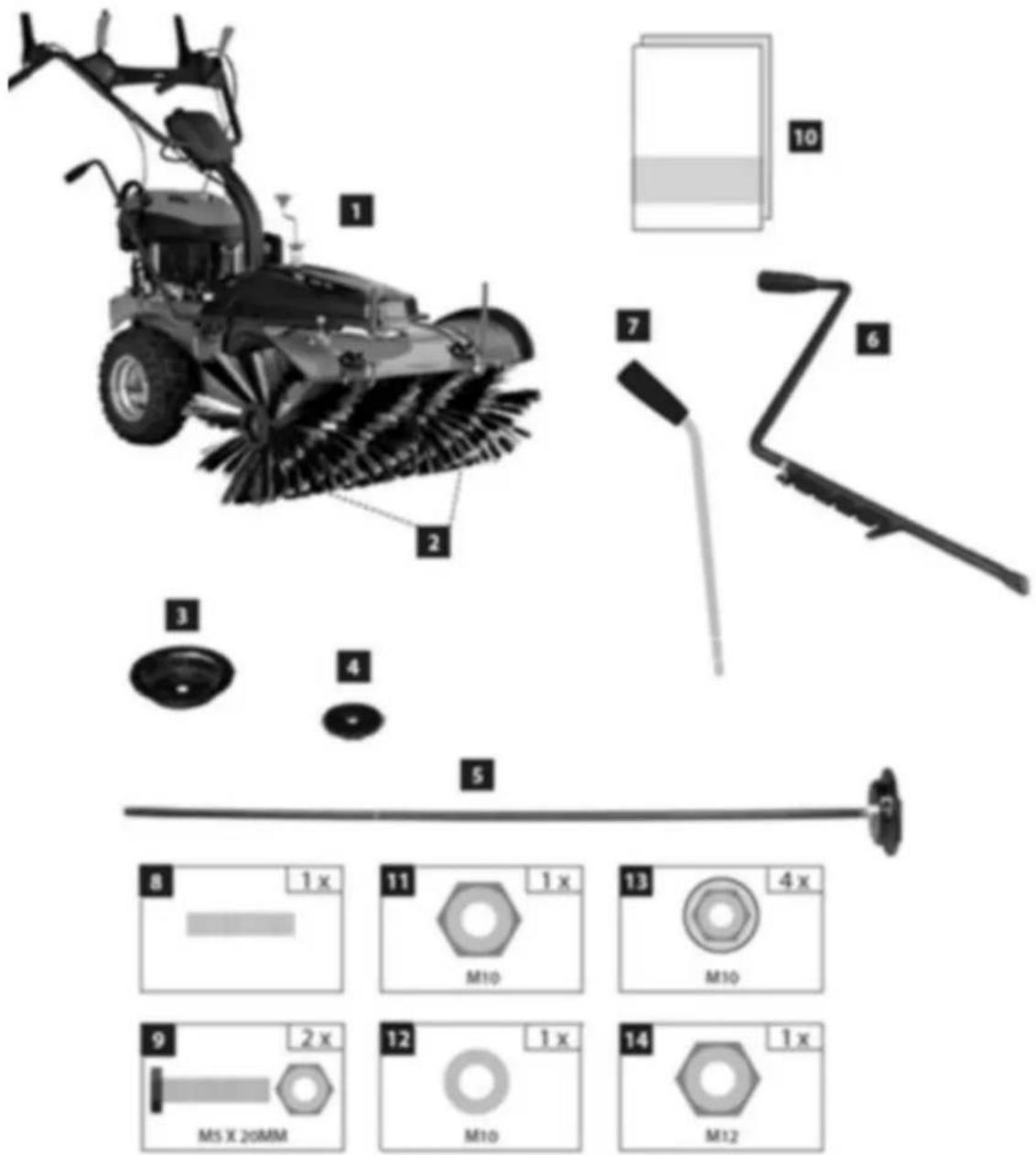

1. Zawartość opakowania

Ostrożnie otwórz opakowanie i wyciągnij z niego wszystkie elementy urządzenia. Zamiatarka jest wstępnie zmontowana.

Komplet powinien zawierać następujące elementy:

1) korpus urządzenia
2) element zamiatający-szczotka
3) podkładka blokująca szczotki większa
4) podkładka blokująca szczotki mniejsza
5) oś szczotki

6) dźwignia zmiany kąta pracy
7) drążek od dźwigni zmiany biegów
8) sprężyna – 1szt
9) śruba 6cio kątna M5x20mm z nakrętką – 2szt
10) instrukcja obsługi silnika i karta gwarancyjna
11) nakrętka 6cio kątna M10 – 1szt
12) podkładka M10 - 1szt
13) nakrętka na imbus 6cio kątny M10 – 4szt
14) nakrętka 6cio kątna M12 – 1szt

2. Przeznaczenie

Urządzenie składa się z jednostki napędowej w formie zamiatarki z możliwością przyłączenia przystawek. Do zamiatarki można zamontować z przodu pojemnik na kurz lub pług lemieszowy do śniegu jako wyposażenie dodatkowe.

Zamiatarka służy do sprzątania powierzchni z twardym podłożem, bruków itp.

Może pracować także z pojemnikiem zbierającym kurz (wyposażenie dodatkowe).

W zimie zamiatarka może służyć do odgarniania śniegu za pomocą szczotek (lub przy wykorzystaniu dodatkowego osprzętu - z pługiem lemieszowym).

Wszystko to sprawia, że urządzenie osiąga niepotykaną w swojej klasie elastyczność i wielofunkcyjność.

Każde inne jej wykorzystanie jest sprzeczne z przeznaczeniem i może stanowić poważne zagrożenie dla użytkownika, a także prowadzić do uszkodzenia urządzenia.

Maszyna nie jest przeznaczona do użytkowania przez dzieci oraz osoby dorosłe znajdujące się pod wpływem alkoholu, środków odurzających lub leków ograniczających możliwość prowadzenia pojazdów mechanicznych i obsługiwania maszyn. Urządzenie może obsługiwać wyłącznie osoba dorosła, która zapoznała się z niniejszą instrukcją i jest świadoma ryzyka zranień i uszkodzeń, jakie mogą wystąpić w wyniku nieprzestrzegania zasad w niej zawartych.

Producent nie ponosi odpowiedzialności za szkody zaistniałe w wyniku użycia urządzenia niezgodnego z przeznaczeniem oraz jego nieprawidłowej obsługi. Za wszelkie wypadki lub szkody poniesione przez innych ludzi na zdrowiu lub mieniu odpowiada wyłącznie właściciel urządzenia i/lub osoba ją obsługująca.

Maszyna nie jest przystosowana do użytku komercyjnego. Umowa gwarancyjna nie obowiązuje w przypadku, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do innej działalności zarobkowej.

3. Opis ogólny

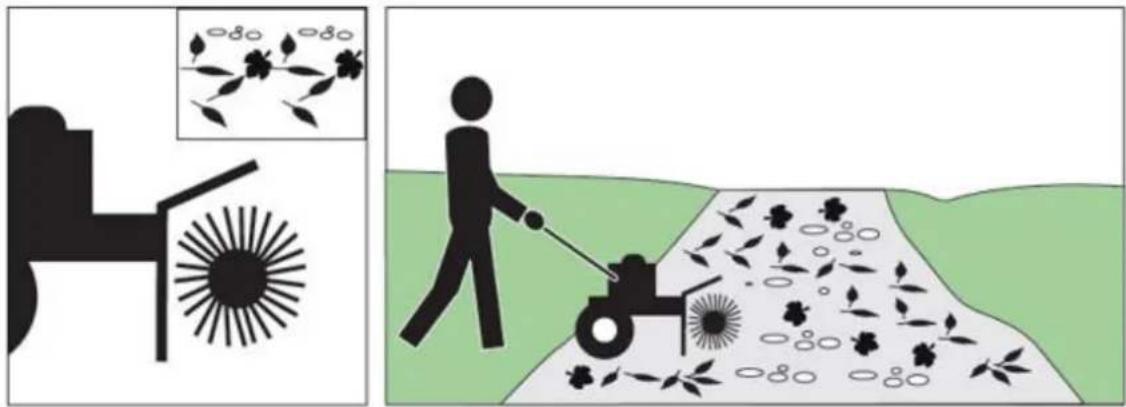

3.1 Opis działania

Zamiatarka spalinowa zbiera nieczystości za pomocą szczotki umieszczonej na przodzie urządzenia, obracając się z dużą prędkością. Szczotka wprowadzana w ruch za pomocą mocnego silnika spalinowego renomowanej firmy Loncin. Zamiatarka wyposażona jest m.in w regulację docisku szczotki, 2 duże koła (z napędem) i 1 koło podporowe, dźwignię zmiany biegów i dźwignię zmiany kąta pracy. Dla komfortu pracy urządzenie posiada regulację wysokości uchwytu. Istnieje możliwość zamontowania osprzętu dodatkowego. Po doczepieniu pługu lemieszowego urządzenie zgarnia śnieg. Przy zastosowaniu pojemnika na kurz, nieczystości przez szczotkę zbierane są do wspomnianego pojemnika.

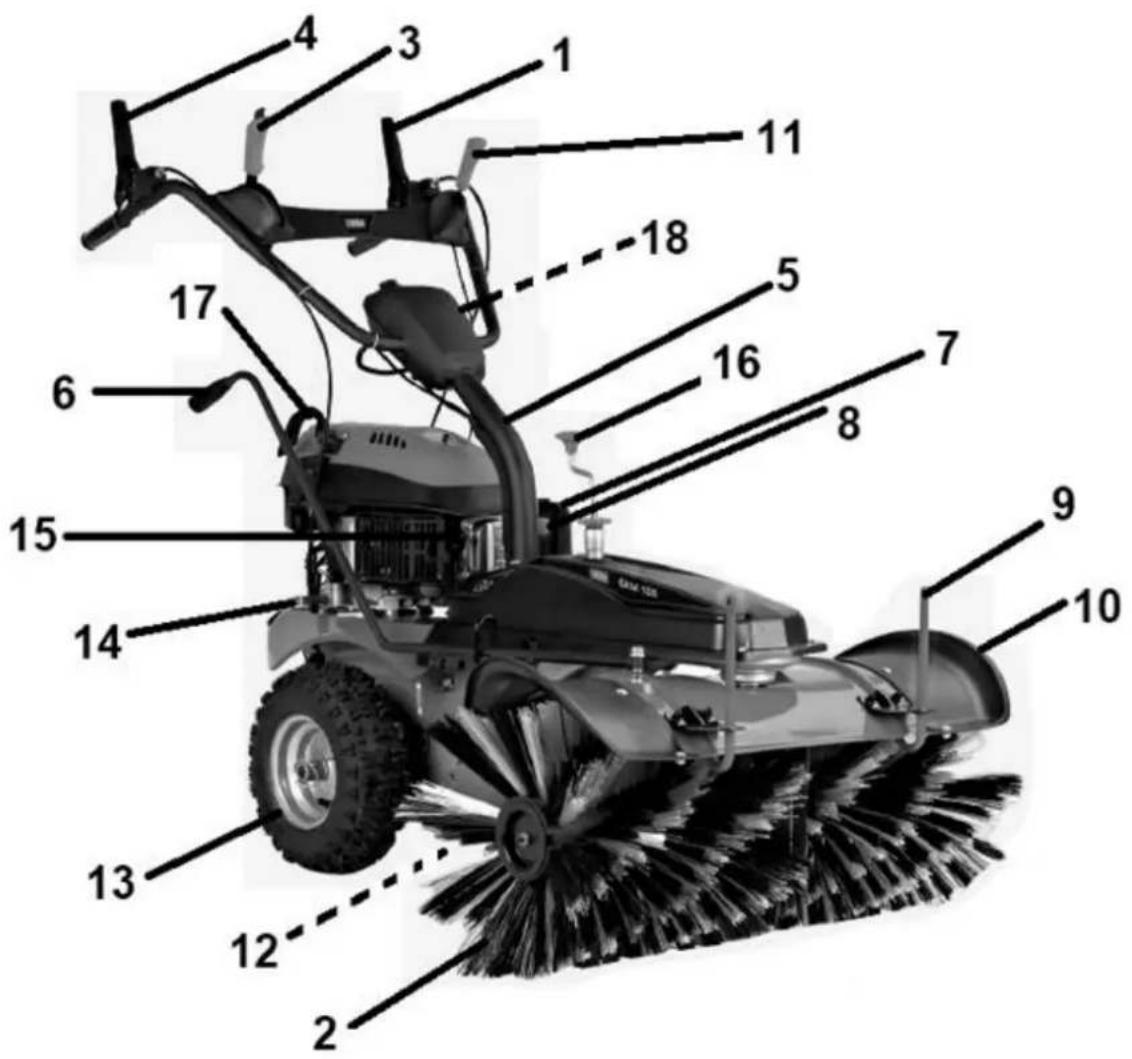

3.2 Elementy urządzenia (budowa zamiatarki)

Rys. 2

1. Dźwignia włączania szczotki

2. Szczotka

3. Dźwignia zmiany prędkości obrotowej szczotki

4. Dźwignia napędu kół
5. Uchwyt górny
6. Dźwignia zmiany kąta pracy
7. Obudowa filtra powietrza
8. Pompka rozruchowa gaźnika
9. Zaczepy na osprzęt dodatkowy
10. Boczna osłona szczotki
11. Dźwignia gazu i ssania
12. Kółko podpórkowe od regulacji docisku szczotki (niewidoczne)
13. Koło napędowe
14. Śruba spuszczania oleju
15. Świeca zapłonowa
16. Pokrętło regulacji docisku szczotki

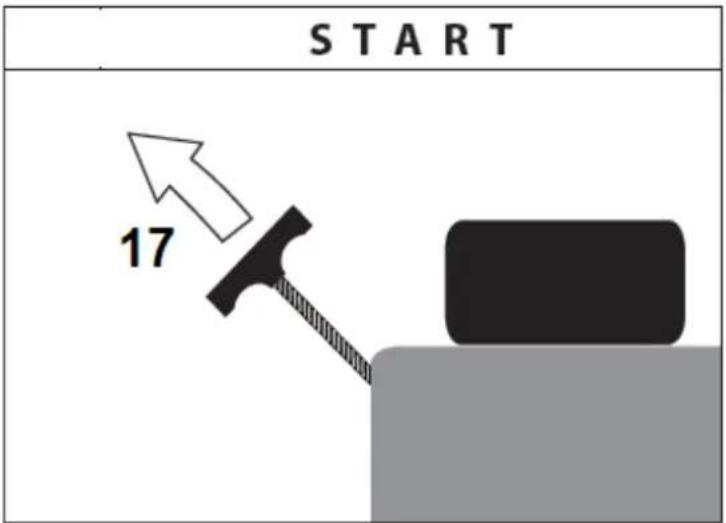

17. Uchwyt linki rozrusznika
18. Dźwignia do regulacji wysokości uchwytu

Przed złożeniem zamiatarki zapoznaj się z Rys. 1 przedstawiającym elementy urządzenia

3.3 Dane techniczne zamiatarki:

Model / numer katalogowy	SHZ80-196L/ 17 045 871
Szerokość robocza	80 cm
Regulacja poziomu uchwytu	3 poziomy
Silnik	LONCIN 1P70FC 196 cm3
Moc silnika	3,5 kW
Obroty max	2800 obr/min
Maksymalny moment obrotowy silnika	10,5 Nm/2500 obr/min
Waga netto bez paliwa i osprzętu dodatkowego	76 kg
Średnica szczotki	35 cm
Wychylanie szczotki (kąta pracy)	5 poziomów
Prędkość obrotowa szczotki	182 obr/min – 333 obr/min
Biegi	3 do przodu 1 do tyłu
Rozmiar opon kół jezdnych	13 cali

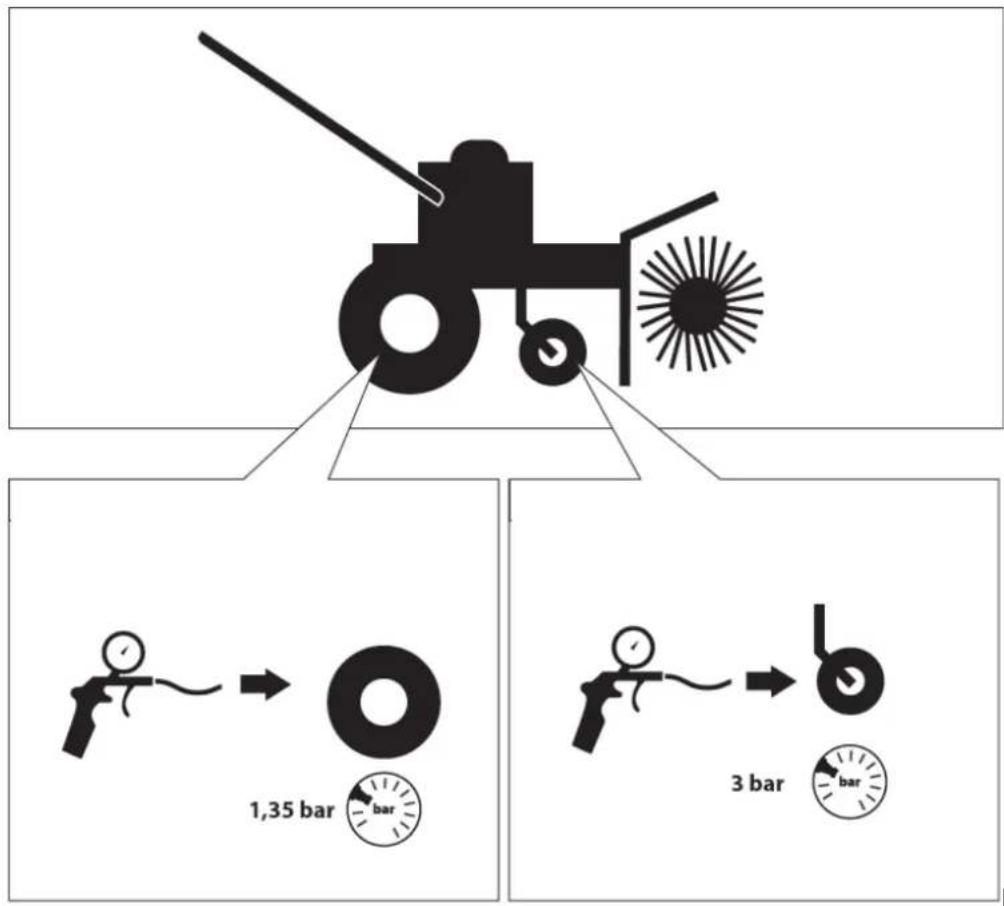

Ciśnienie w oponach kół jezdnych	1,35 bar
Ciśnienie w oponie koła podporowego (bar)	3 bar
Świeca zapłonowa	F7RTC
Wibracje max.	4,646 m/s2k=1,5 m/s2
Zmierzony poziom ciśnienia akustycznego	80,9 dB(A) k=3 dB(A)
Zmierzony poziom mocy akustycznej	94.41 dB(A) K=3
Gwarantowany poziom mocy akustycznej-	101dB(A)

Wartości hałasu i drgań zostały określone zgodnie z normami i przepisami określonymi w deklaracji zgodności. Podana wartość emisji drgań została zmierzona metodą znormalizowaną i może być

użyta do porównania urządzenia z innymi urządzeniami oraz do szacunkowej oceny stopnia ekspozycji użytkownika na drgania.

Wartości emisji drgań mogą być rozbieżne i różne podczas pracy urządzenia, w zależności od sposobu jej użycia. Środki ostrożności mające na celu ochronę użytkownika, powinny opierać się na ocenie ekspozycji w konkretnych, rzeczywistych warunkach pracy (należy wziąć pod uwagę wszystkie składowe cyklu pracy, czyli zarówno czas pracy, jak czas, w którym urządzenie pozostaje wyłączone oraz pracuje bez obciążenia).

*Producent zastrzega sobie prawo do zmian poprawiających funkcjonalność i bezpieczeństwo urządzenia, które niekoniecznie są odzwierciedlone na rysunkach i w opisach niniejszej instrukcji.

4. Podstawowe zalecenia bezpieczeństwa

Zawarte są tu podstawowe zasady bezpieczeństwa, konieczne do zachowania podczas pracy urządzenia.

Urządzenie jest zaopatrzone w naklejki ostrzegawcze i informacje w postaci piktogramów – umownych znaków ostrzegawczych, które mają przypominać o bezpieczeństwie użytkowania i obsługi. Naklejki te należy utrzymywać w czystości i nie wolno ich odklejać. W przypadku uszkodzenia, zabrudzenia czy utraty czytelności należy dokupić je u importera i ponownie umieścić na maszynie.

Znaki bezpieczeństwa oraz napis ostrzegawczy są umieszczone na osłonie szczotki od zamiatarki.

Znaki bezpieczeństwa oraz napis ostrzegawczy znajdujące się na silniku zostały opisane w odpowiedniej instrukcji obsługi silnika dołączonej do urządzenia.

4.1 Symbole dotyczące urządzenia

Dbaj o to, aby były czytelne: (nie wszystkie są na urządzeniu)

UWAGA!

Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia.

UWAGA!

Zachowaj bezpieczną odległość.

Przedmioty wyrzucane przez wirujące części zamiatarki mogą powodować poważne zranienia. Osoby trzecie powinny znajdować się w bezpiecznej odległości.

	OSTRZEŻENIE!Stosuj odpowiednie środki ochrony osobistej.Zakładaj odpowiednią odzież ochronną.Zakładaj ochronniki słuchu i okulary ochronne.Pracuj w obuwiu roboczym z przeciwpoślizgową podeszwą.
	OSTRZEŻENIE!Wirujące elementy.Nie dotykaj ruchomych części zamiatarki nie zdejmuj elementów obudowy zanim nie zgasisz silnika i nie zatrzymają się wszystkie elementy ruchome urządzenia.
	OSTRZEŻENIE!Gazy wydechowe zawierają trujący tlenek węgla.Nigdy nie uruchamiaj silnika w zamkniętych przestrzeniach.Miej pewność, że zapewniona jest odpowiednia wentylacja.
	OSTRZEŻENIE!Gorąca powierzchnia – silnik nagrzewa się. Nie dotykaj!Zgaś silnik i zdejmij nasadkę świecy zapłonowej przed naprawą, czyszczeniem, transportem czy wykonywaniem jakichkolwiek regulacji i konserwacją glebogryzarki bądź gdy zostawiasz urządzenie bez nadzoru.

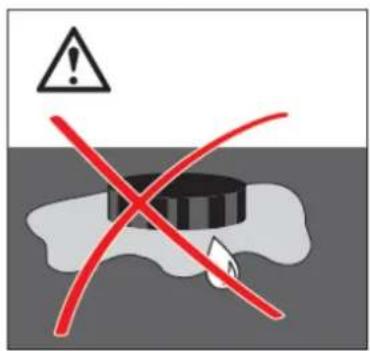

	OSTRZEŻENIE!Paliwo jest łatwopalne. Nie pal podczas nalewania paliwa ani podczas pracy zamiatarką. Podczas nalewania paliwa trzymaj się z dala od źródeł ognia.Niebezpieczeństwo wybuchu.
	Gwarantowany poziom mocy akustycznej.
	Produkt odpowiada standardom bezpieczeństwa.
	Ustawienie wysokości uchwytu.
	Sprzęgło napędu jezdnego.
	Sprzęgło szczotki

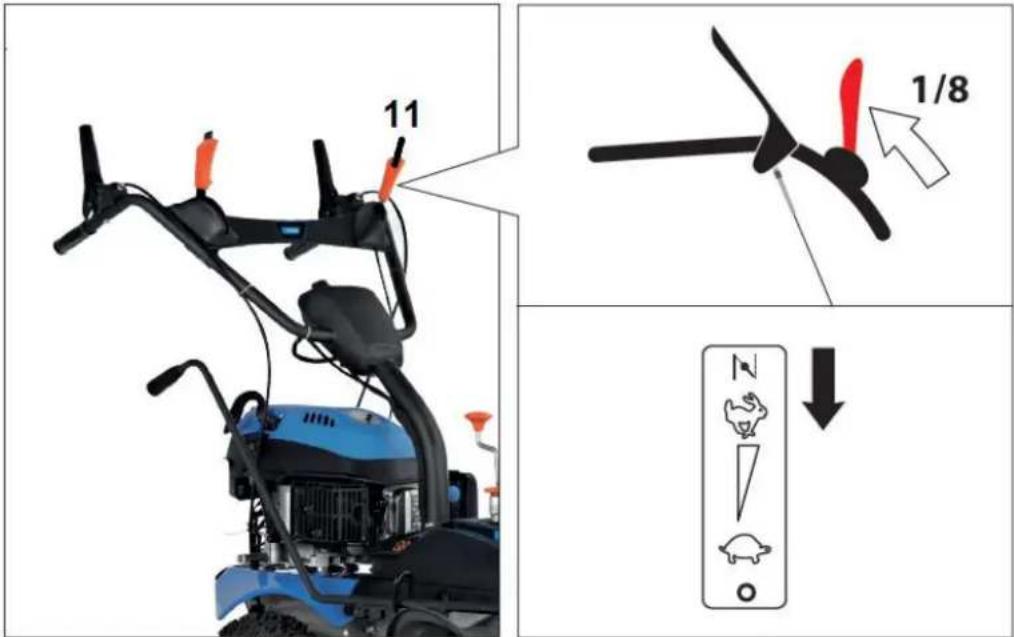

	Prędkość obrotowa silnika: wysoka/niska. Ssanie
	Prędkość obrotowa szczotki.
	Ustawienie wysokości szczotki.
	Wlew oleju. Poziom max i min oleju (SAE 10W-30 lub SAE30).

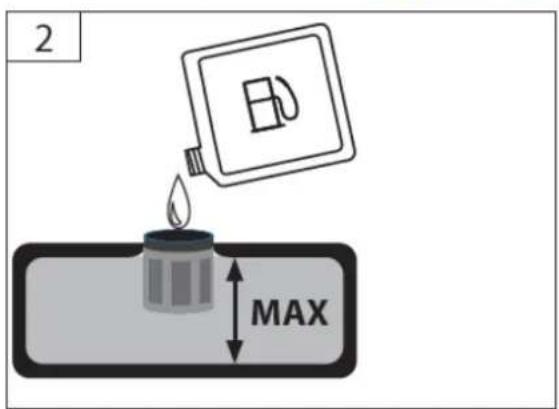

	Wlew paliwa
	Niebezpieczeństwo porażenia prądem

4.2 Symbole w instrukcji obsługi

UWAGA! Ostrzeżenie - symbol niebezpieczeństwa z informacjami na temat ochrony osób i

WSKAZÓWKA ułatwiająca posługiwanie się urządzeniem.

4.3 Ogólne wskazówki bezpieczeństwa

Przeczytaj uważnie niniejszą instrukcję. Przechowuj ją, aby móc do niej zagłądać w jej chwili.

W przypadku nieprawidłowej eksploatacji urządzenie może spowodować poważne urazy.

W celu uniknięcia szkód osobowych i rzeczowych, koniecznie przestrzegaj opisanych wskazówek bezpieczeństwa i zachowania szczególnej uwagi. Zaznajom się dobrze ze wszystkimi częściami urządzenia przed jego montażem.

Przygotowanie do bezpiecznej pracy:

• Nie pozwalaj dzieciom oraz innym osobom dorosłym, które nie zaznajomiły się z niniejszą instrukcją obsługi, używać urządzenia.
• Urządzenie nie jest zabawką, zachowaj szczególną ostrożność przez cały czas kontaktu z urządzeniem.

• Nie używaj zamiatarki do innych celów niż zamiatanie nieczystości na twardych powierzchniach a odśnieżarki do odśnieżania.

• Nie korzystaj z urządzenia w czasie, w którym w pobliżu znajdują się inne osoby (szczególnie małe dzieci) oraz zwierzęta domowe. Zgaś silnik, jeśli ktoś pojawi się w obrębie obszaru pracy.

• Pamiętaj, że to użytkownik i/lub właściciel ponoszą odpowiedzialność za wypadki i urazy innych osób oraz ich mienia.
• Sprawdź czyszczony teren przed rozpoczęciem pracy. Usuń wszelkie kamienie, patyki, druty oraz inne ciała obce, które mogą zakłócić pracę urządzenia lub zostać przez nią pochwycone i wyrzucone.
• Noś okulary ochronne podczas pracy, również w czasie regulacji czy naprawy urządzenia.
• Zakładaj do pracy solidne obuwie (wzmocnione czubki) na nieślizgającej się podeszwie. Nie pracuj na boso oraz w niezapinanym i lekkim obuwiu. Unikaj noszenia lużnej odzieży z wiszącymi sznurkami czy paskami oraz biżuterii, gdyż łatwo może dostać się w ruchome części urządzenia.
• Przed każdym użyciem przeprowadź kontrolę wzrokową urządzenia. Nie uruchamiaj urządzenia, jeśli brak w nim elementów ochronnych (np. osłony silnika, osłony szczotki) albo gdy wkręty, śruby są zużyte, uszkodzone lub niedokręcone.
• Używaj wyłącznie części zamiennych i elementów wyposażenia, które zostały dostarczone i/lub są zalecane przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

Bezpieczna praca z urządzeniem:

W trakcie pracy urządzenia w żadnym wypadku nie podkładaj rąk i nóg pod, ani w pobliżu obracających się części urządzenia. Niebezpieczeństwo zranienia! Wiele wypadków zdarza się na skutek nagłego zgaszenia silnika i najechania jej na stopę.

Przestrzegaj przepisów dotyczących ochrony przed hałasem i przepisów lokalnych.

Możliwość eksploatacji urządzenia w określone dni (np. w niedziele i święta), w określonych porach dnia (w porze obiadowej, w czasie ciszy nocnej) oraz w określonych obszarach (np. kurortach lub klinikach) jest ograniczona.

• Nie używaj urządzenia w deszczu, przy złej pogodzie, w wilgotnym otoczeniu.
• Pracuj wyłącznie w świetle dziennym lub przy bardzo dobrym sztucznym oświetleniu.
• Nie uruchamiaj urządzenia przy silnym wietrze, gdy jest słaba widoczność, bardzo wysokie lub bardzo niskie temperatury.
• Nigdy nie uruchamiaj urządzenia w zamkniętych lub żle przewietrzanych pomieszczeniach; niebezpieczeństwo zatrucia – spaliny zawierają szkodliwy tlenek węgla.
• Do pracy miej suche dłonie, bez śladów zabrudzeń paliwem lub olejem.
• Nie korzystaj z urządzenia w przypadku zmęczenia, osłabionej koncentracji, gdy jesteś pod wpływem alkoholu, leków lub innych środków odurzających. Pracuj z rozsądkiem, rób przerwy.
• Nigdy nie zostawiaj urządzenia w miejscu pracy bez nadzoru.

UWAGA! Zgaś silnik za każdym razem gdy pozostawiasz urządzenie. Podczas przerw

w pracy pozostaw urządzenie w taki sposób, aby nie stanowiło dla nikogo zagrożenia.

• Nie przechylaj urządzenia w trakcie uruchamiania.
• Nie uruchamiaj silnika stojąc w polu wyrzutu nieczystości/ śniegu.
• Uruchamiaj i gaś silnik zgodnie z zasadami podanymi w niniejszej instrukcji i tylko stojąc w bezpiecznej odległości od szczotki.

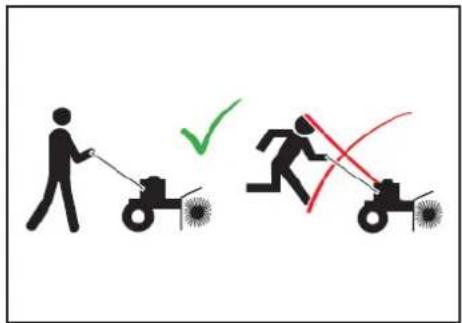

• Prowadź urządzenie wyłączniechodząc, nie biegaj z maszyną.

- Zawsze odłączaj napęd szczotki obrotowej, jeśli urządzenie nie jest używane.

- Nie pracuj przy użyciu urządzenia, które jest niekompletne, uszkodzone lub przebudowane bez zgody producenta. Przed użyciem sprawdź, czy dźwignie sprzęgła łatwo się poruszają w obie strony i automatycznie wracają po puszczeniu do pozycji wyłączonej.

- Nie przeciążaj urządzenia. Pracuj tylko w podanym przedziale mocy, nie zmieniaj ustawień regulatora przy silniku.

- Nie pal tytoniu podczas pracy urządzeniem oraz na obszarze, na którym dolewasz paliwo lub przechowujesz paliwo, czy samo urządzenie. Wyeliminuj wszystkie źródła iskier lub płomieni, takie jak np. ognisko, czy inna praca, która powoduje iskrzenie.

- Uważnie obchodź się z paliwem; rozlane posprzątaj.

- Nie pracuj w pobliżu palnych cieczy i gazów - niebezpieczeństwo pożaru lub wybuchu.

- Nie pracuj w pobliżu wysypisk, kanałów czy walów - możesz stracić równowagę i spaść.

- Uważaj na dziury, koleiny, ukryte przedmioty lub wyboje – pracuj na twardym, równym podłożu.

- Pracuj zachowując stabilną pozycję, w szczególności na pochyłościach terenu. Poślizgnięcie się lub upadek może spowodować poważne obrażenia ciała.

- Podczas pracy ciągle zwracaj uwagę na wystarczającą wymianę powietrza – zagrożenie dla życia wskutek zatrucia!

- W razie wystąpienia mdłości, bólu czy zawrotów głowy, zakłóceń widzenia, słuchu lub spadku koncentracji, natychmiast przerwij pracę; symptomy mogą oznaczać zatrucie wysoką koncentracją spalin – niebezpieczeństwo wypadku! Jeśli poczujesz, że tracisz grunt pod nogami NATYCHMIAST PUŚĆ DŻWIGNIE SPRZĘGIEŁ a szczotka przestanie się obracać w ciągu kilku sekund. Nie „wieszaj się” na urządzeniu, próbując bronić się przed upadkiem.

- Pracuj zawsze w poprzek zbocza, nigdy do góry lub w dół. Zachowaj szczególną ostrożność podczas zmiany kierunku jazdy. Nie pracuj na zbyt stromych zboczach – o nachyleniu większym niż 15 stopni.

- Zachowaj szczególną ostrożność podczas odwracania urządzenia, przyciągania go do siebie, podczas cofania oraz zbliżając się do ślepych zaułków, krzaków, drzew i innych obiektów, które mogą zasłaniać widoczność.

- Nigdy nie cofaj urządzeniem gdy za nim idziesz. Jeśli musisz cofnąć się maszyną, np. od ściany, stań, najpierw się rozejrzyj w dół i za siebie a następnie postępuj w poniższy sposób:

• odstąpi od urządzenia by wyciągnąć ręce,
• upewnij się, że uttrzymujesz równowagę stojąc prawidłowo,
• ustaw bieg wsteczny.

- Podczas obsługi urządzenia nie opuszczaj bezpiecznej strefy; jeśli to konieczne, najpierw zgaś silnik.

- Silnik i tłumik nagrzewają się podczas pracy i może spowodować poparzenia - nie dotykaj

ich.

Uważaj, aby podczas pracy gorący strumień spalin nie został skierowany na materiały łatwopalne (np. suchą trawę, liście, kore, czy paliwo). Nie dotykaj takich materiałów rozgrzaną powierzchnią tłumika – niebezpieczeństwo pożaru!
- Nie podnos ani transportuj urządzenia w czasie, gdy silnik pracuje.
- Zgaś silnik każdorazowo podczas przekraczania innych powierzchni niż twarda powierzchnia.
- Usuwaj nieczystości z samego urządzenia tylko przy zgaszonym silniku.
- Jeśli urządzenie zacznie wibrować w niestandardowy sposób, zgaś silnik, rozłącz szczotkę, zdejmij nasadkę ze świecy zapłonowej i szybko poszukaj przyczyny. Wibracje są ostrzeżeniem przed problemem.
- Zawsze wyłącz silnik ustawiając manetkę gazu w pozycji wyłącz-OFF, , rozłącz napęd szczotki oraz zdejmij nasadkę ze świecy zapłonowej gdy:

• oddalasz się od maszyny;
• przed czyszczeniem otworu wylotowego lub usuwaniem blokady;
• jeżeli urządzenie jest nieużywane;
• przed sprawdzaniem, czyszczeniem i przechowywaniem;
• jeżeli w trakcie pracy urządzenie natrafia na ciało obce lub pojawiają się anormalne wibracje.

W takim przypadku należy sprawdzić urządzenie pod kątem uszkodzeń lub ewentualnie naprawić.

- Jeśli powstanie sytuacja nieopisana w tym podręczniku zwrócić się o pomoc na infolinię serwisową producenta.

Bezpieczna konserwacja i przechowywanie

Podczas konserwacji czy przechowywania pamiętaj aby zawsze zgasić silnik, przestaw dźwignię gazu i ssania w pozycję wyłącz OFF, rozłączyć napęd szczotki oraz zdjąć nasadkę ze świecy zapłonowej

• Sprawdź, czy wszystkie nakrętki, śruby, trzpienie były dobrze dokręcone oraz czy urządzenie jest kompletne i nieuszkodzone. Pamiętaj o sprawdzeniu przewodów. Pamiętaj o sprawdzaniu wszystkich zabezpieczeń. Przed użyciem zleć naprawę uszkodzonych części.
• Nie podejmuj samodzielnych prób naprawiania urządzenia, o ile nie posiadasz właściwego przygotowania zawodowego w tym zakresie. Wszystkie prace, które nie są podane w tej instrukcji, powinien przeprowadzić autoryzowany serwis upoważniony przez Importera.
• Przechowuj urządzenie w suchym miejscu, poza zasięgiem dzieci.
• Dbaj o urządzenie. Utrzymuj je tak, aby zawsze było czyste. Przestrzegaj instrukcji konserwacyjnych.

• Dbaj o urządzenie. Pilnuj, aby uchwyty były suche, czyste i nie były zanieczyszczone olejem ani smarem. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli nad urządzeniem.
  • Wymień uszkodzony tłumik.

• Regularnie sprawdzaj osłone szczotki. Ze względów bezpieczeństwa zużyte i uszkodzone części należy bezzwłocznie wymieniać.

• Nie zmieniaj ustawień silnika, nie reguluj obrotów silnika. Nadmierne obroty są niebezpieczne dla silnika. Nie reguluj linki dźwigni gazu podczas pracy silnika.
• Używaj wyłącznie oryginalnych części zamiennych i części wyposażenia, które zostały dostarczone i/lub są zalecone przez producenta. Użycie innych części zamiennych prowadzi do utraty roszczeń z tytułu gwarancji.

4.4 Wskazówki bezpieczeństwa dotyczące paliwa

• Ostrożnie obchodź się z benzyną. Jest wysoce łatwopalna, a opary mogą być wybuchowe.
• Używaj wyłącznie atestowanych pojemników na benzynę.
• Wlewaj paliwo przed uruchomieniem silnika. Nigdy nie odkręcaj korka zbiornika paliwa i nie uzupełniaj paliwa podczas pracy silnika, ani gdy silnik jest jeszcze gorący. Zgaś silnik i odczekaj przynajmniej 2 minuty zanim dolejesz paliwo!
• Po dolaniu paliwa do zbiornika dobrze dokręć korek paliwa i powycieraj rozlane paliwo, przesuń urządzenie w inne miejsce przed uruchomieniem silnika.
• Uzupełniaj paliwo na wolnym powietrzu.
• Nie pal tytoniu w trakcie uzupełniania paliwa.
• Przechowuj paliwo w miejscu niedostępnym dla dzieci. Nie trzymaj paliwa, ani urządzenia w pomieszczeniach, gdzie jest otwarty ogień lub iskry, np. gazowy podgrzewacz do wody, grzejnik, piec.
• Nie uruchamiaj silnika w zamkniętym pomieszczeniu.
• Nie wdychaj oparów paliwa.
• Utrzymuj silnik w czystości, aby zminimalizować ryzyko pożaru. Usuń z urządzenia wszelkie pozostałości ścinek drewna, nadmiernego smaru, itp.

Twoja odpowiedzialność: Ogranicz użytkowanie tego urządzenia do osób, które zytały, zrozumiały i będą się stosować do ostrzeżeń i zaleceń zawartych w tej instrukcji.

5. Montaż

Przed montażem poszczególnych elementów sprawdź czy masz wszystkie potrzebne części.

Uruchom silnik dopiero wtedy, gdy urządzenie jest zmontowane.

Zamiatarka jest dostarczana z fabryki w stanie wstępnie zmontowanym. Użytkownik musi zainstalować tylko kilka elementów.

Przed uruchomieniem sprawdź czy wszystkie koła są dobrze dokręcone.

Korzystanie z maszyny ze zbyt niskim ciśnieniem, może uszkodzić opony!

Sprawdź ciśnienie w oponach na oba koła przed użyciem. Prawidłowe ciśnienie w oponach to 15 psi / 1,35 bar (tył) a z przodu 43,5 psi/ 3 bar (przód- koło podpórkowe) patrz Rys. 3

Rys. 3

5.1 Montaż uchwytu

1. Po wyjęciu zamiatarki z kartonu (potrzebny udział 2 osób) sprawdź w instrukcji (Rys. 4, poz. 10) czy masz wszystkie potrzebne elementy do montażu urządzenia.

Rys. 4

1. Zamontuj uchwyt (Rys. 5, poz. 5) na korpusie używając nakrętek (Rys. 5, poz. 5A) jak na Rys. 5.

Rys. 5

5.2 Montaż dźwigni kąta pracy

Zamontuj dźwignię zmiany kąta pracy (Rys. 5, poz. 6) na wystającej śrubie mocującej za pomocą podkładki (Rys. 6, poz. 12), sprężyny (Rys. 6, poz. 8) i zabezpiecz nakrętką (Rys. 6, poz. 11)

Rys. 6

5.3 Montaż drążka od dźwigni zmiany biegów

Zamontuj drążek od dźwigni zmiany biegów (Rys. 7, poz. 7) z tyłu urządzenia za pomocą 2 śrub z nakrętkami (Rys. 7, poz. 9) jak na Rys. 7.

Rys. 7

5.4 Montaż szczotki

1. Umieść segmenty szczotki (Rys. 8, poz. 2) na osi (Rys. 8, poz. 5)

1. Z drugiej strony szczotki umieść większą podkładkę blokującą szczotkę (Rys. 9, poz. 3) oraz mniejszą podkładkę blokującą (Rys. 9, poz. 4) i zabezpiecz nakrętką (Rys. 9, poz. 14) dokręcając kluczem oczkowym.

W ten sposób masz złożoną zamiatarkę

Zamiatarka dostarczana jest z pustą miską olejową.

Zastosuj się do wskazówek producenta silnika odnośnie rodzaju oleju.

Przed uruchomieniem wlej olej do miski olejowej.

Zalecany olej SAE10W-30 w zimie lub SAE30 w lecie

Dla zapewnienia jakości każde urządzenie zostaje poddane ruchowi próbnemu i napełnione olejem silnikowym. Przed transportem olej zostaje ponownie spuszczony przez odkręcenie śruby spustowej (Rys. 12, poz. 14), ale na bagnecie pomiarowym mogą jednak znajdować się resztki oleju silnikowego.

Nalewanie oleju silnikowego

1. Ustaw zamiatarkę na stabilnej płaskiej powierzchni
2. Odkręć korek zbiornika oleju (Rys. 11, poz. 6).
3. Oczyć bagnet znajdujący się na korku
4. Umieść korek z miarką w otworze aby sprawdzić poziom oleju.
5. Sprawdź poziom oleju za pomocą miarki. Odpowiedni poziom oleju powinien być zawsze na poziomie maksimum na miarce.
6. Jeśli poziom jest za niski dolej oleju.
7. Sprawdź poziom oleju
8. Przykręć korek zbiornika oleju jeżeli poziom jest właściwy.

Zamiatarka dostarczana jest z pustym zbiornikiem paliwa.

Używaj tylko benzyny bezołowiowej PB 95.

Zastosuj się do wskazówek producenta silnika odnośnie rodzaju paliwa.

Zawsze używaj bezpiecznego pojemnika na paliwo.

Podczas wlewania paliwa nie pal papierosów. Nie uzupełniaj paliwa w pomieszczeniu zamkniętym.

Przed dolaniem paliwa zatrzymaj silnik i poczekaj kilka minut, aż ostygnie.

Paliwo przechowuj w miejscu niedostępnym dla dzieci. Po napełnieniu paliwa zawsze dobrze dokręć korek zbiornika paliwa. Nie wdychaj oparów paliwa.

Paliwo jest substancją łatwopalną. Zachowaj wszelkie środki bezpieczeństwa dotyczące obchodzenia się z paliwem.

Nalewanie paliwa

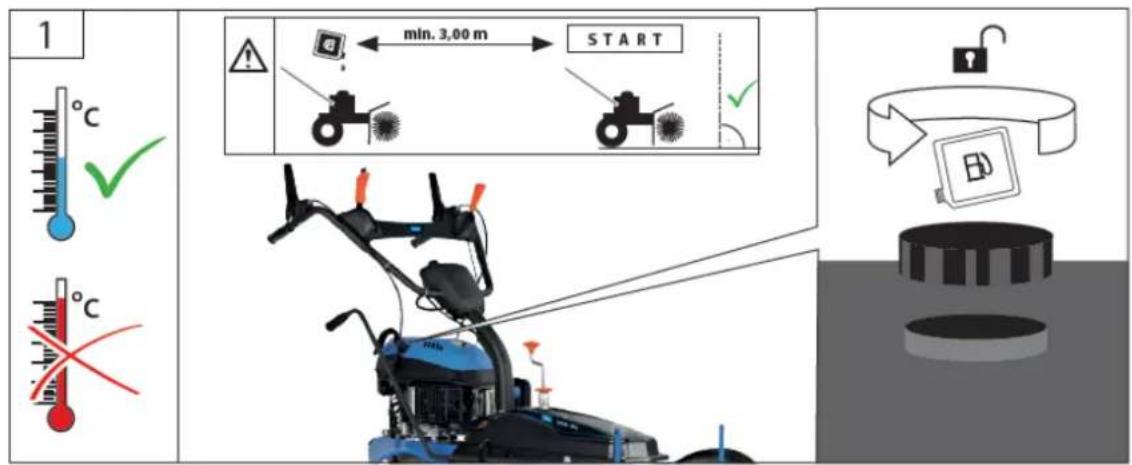

1. Podczas uruchamiania silnika zachowaj odstęp od miejsca uzupełniania paliwa (min. 3m).

Zwróć uwagę aby temperatura silnika (i otoczenia) nie była za wysoka. Poczekaj aż silnik ostygnie. Odkręć korek zbiornika paliwa.

1. Nalej ostrożnie paliwo. Nie przepełniaj zbiornika! Poziom max zaznaczono na Rys. 13.
2. Dokręć korek. Powycieraj porozlewane paliwo zanim uruchomisz silnik.

1. Zdejmij pokrywę filtra powietrza (Rys. 15, poz. 7) i
2. Wyjmij papierowy wkład filtra. Aby uniknąć wpadania ciał obcych do wlotu filtra założ pokrywę filtra.
3. Papierowy wkład filtra delikatnie wyczyść (lekko uderzając o twarde podłoże). Nie myj papierowego filtra!
4. Jeżeli filtr jest zbyt brudny/ zniszczony wymień na nowy.
5. Zainstaluj ponownie wkład i zamknij pokrywę filtra.

FILTR PAPIEROWY CZYŚĆ TYLKO SPREŻONYM POWIETRZEM! NIGDY NIE UŻYWAJ WODY!

Rys. 15

Nigdy nie uruchamiaj silnika bez zainstalowanego wkładu filtra powietrza.

5.8 Ustawienie położenia uchwytu

Urządzenie posiada możliwość regulacji uchwytu. Dla komfortu Twojej pracy użyj dźwigni (Rys. 16, poz. 18) i ustaw uchwyt na pożądanej wysokości.

Rys. 16

6. Uruchomienie

UWAGA!

SZCZEGÓŁOWE INFORMACJE DOTYCZĄCE DZIAŁANIA I KONSERWACJI SILNIKA SPALINOWEGO ZNAJDUJĄ SIĘ W ZAŁĄCZONEJ INSTRUKCJI OBSŁUGI SILNIKA. PRZECZYTAJ JĄ PRZED URUCHOMIENIEM URZĄDZENIA.

UWAGA!

Przed rozpoczęciem pracy sprawdź poziom oleju i paliwa. Sprawdź czystość filtra powietrza. Patrz załączona instrukcja obsługi silnika.

6.1 Uruchomienie urządzenia

Nie uruchamiaj urządzenia niekompletnego czy nieprawidłowo złożonego.

Przed uruchomieniem sprawdź czy wszystkie elementy zabezpieczające są prawidłowo zamocowane i czy są w dobrym stanie.

Przed uruchomieniem sprawdź teren pracy i usuń ewentualne przeszkody i przedmioty (kamienie, szkło, gałęzie itp. mogą m.in. uszkodzić urządzenie), które mogą zostać pochwycone przez wirujące elementy.
Nie pracuj podczas opadów atmosferycznych.
! Sprawdź ciśnienie w kołach
Zachowaj odstęp od osób postronnych
Nie pracuj na zboczach
Nie wkładaj kończyn pod ruchome elementy
Uruchamiaj urządzenie zachowując odstęp od miejsca tankowania (min. 3m)

Prawidłowo zmontowaną maszynę uruchom w następujący sposób:

1. Umieść nasadkę (Rys. 18, poz. 15) na świecy zapłonowej

1. Dźwignię gazu (Rys. 19, poz. 11) ustaw w pozycję

zamkniętego ssania

Ciepły silnik uruchamiaj w położeniu dźwigni ssania otwartego. Nie wykorzystujesz wtedy „ssania”.

Zimny silnik uruchamiaj w położeniu dźwigni ssania zamkniętego.

1. Wciśnij 2-3 razy pompę (Rys. 19, poz. 8)

2. Pociągnij delikatnie uchwyt linki rozrusznika (Rys. 20, poz. 17) do momentu, aż poczujesz opór. Następnie pociągnij szybko i energicznie. W żadnym momencie nie puszczaj linki rozrusznika! Pozwól, aby wsunęła się delikatnie i pociągnij ją znowu.

Rys. 20

1. Dokonaj regulacji – przesuń dźwignię gazu (Rys. 21, poz. 11) o 1/8 na zająca


Rys. 21

6.2 Zatrzymanie silnika

1. Ustaw dźwignię regulacji mocy (gazu) (Rys. 22, poz. 11) w położenie „żówia”/ „O”.

Rys. 22

1. Zdejmij nasadkę ze świecy zapłonowej.

Gdy zgasisz silnik szczotka obraca się jeszcze przez kilka sekund, dlatego nie zbliżaj pobliżu dopóki całkowicie się nie zatrzyma!

Upewnij się, że szczotka przestała się obracać zanim na nowo uruchomisz urządzenie.

Jeżeli urządzenie wydaje jakieś niepokojące dźwięki – skontaktuj się ze sprzedawcą, bądź sem producenta. Jeśli nie obserwujesz takich hałasów – urządzenie jest gotowe do pracy.

6.3 Obsługa dźwigni

6.3.1 Dźwignia zmiany prędkości obrotowej szczotki

Aby uruchomić dźwignię do zamiany prędkości szczotki (Rys. 23, poz. 3) przyciśnij dźwignię w dół do uchwytu i zmień prędkość obracania się szczotki

Rys. 23

6.3.2 Dźwignia sprzęgła – włączanie napędu kół

Aby uruchomić czarny uchwyt szczotki (Rys. 24, poz. 4), przyciśnij dźwignię do uchwytu co spowoduje włączenie jazdy zamiatarki.

6.3.3 Dźwignia sprzęgła – włączanie szczotki

Aby uruchomić czarny uchwyt szczotki (Rys. 25, poz. 1), przyciśnij dźwignię do uchwytu co spowoduje włączenie obracania się szczotki. Używaj tej opcji tylko przy szczotce. Nie przy pługu!

6.3.4 Obsługa dźwigni zmiany biegów

To urządzenie wyposażone jest w 3 biegi do przodu i 1 wsteczny. Wybiera się je używając dźwigni zmiany biegów (Rys. 26, poz. 7). Przy pracy wybierz bieg 1, 2. Przy przejeżdżaniu używaj biegu 3. W celu wybrania biegu (przy zwolnionych dźwigniach sprzęgiel) przesuń dźwignię zmiany biegu w prowadnicy a następnie zabezpiecz wybraną pozycję przesuwając dźwignię w szczelinę.

Zachowaj ostrożność podczas cofania. Przed rozpoczęciem zawracania ważne jest aby obszar był wolny od jakichkolwiek przeszkód. Nigdy nie cofaj urządzenia opierającego się o ścianę, drzewo lub inny stały przedmiot.

6.3.5 Regulacja kąta pracy szczotki

Szczotkę można wychylić w lewo bądź w prawo. Dostępne jest 5 pozycji. W tym celu podnieś do góry dźwignię zmiany kąta pracy (Rys. 27, poz. 6), przestaw szczotkę i zwolnij dźwignię. Dzięki temu zapadka wskoczy na swoje miejsce.

Rys. 27

6.3.6 Regulacja wysokości szczotki

Kółko podporowe pełni funkcję podporową ułatwiającą lepsze manewrowanie maszyną ale odpowiadają również za regulację wysokości szczotki.

W miarę zużywania się szczotki, konieczne staje się wyregulowanie jej odległości od powierzchni roboczej. Aby dokonać regulacji szczotki użyj pokrętła (Rys. 28, poz. 16)

Najpierw odbezpiecz pozycję odkręcając (przeciwnie do wskazówek zegara) zabezpieczenie jak na Rys. 28

Wybierz pokrętłem odpowiednią pozycję

Zabezpiecz ją zakręcając zgodnie z wskazówkami zegara zabezpieczenie.

Rys. 28

6.4 Strefa bezpieczeństwa operacji

Podczas pracy z urządzeniem nie opuszczaj strefy bezpieczeństwa pracy oznaczonej strzałkami na poniższym Rys. 29.

Jeśli jest konieczne opuszczenie strefy pracy, np. w celu regulacji wysokości docisku szczotki lub dołączenia wyposażenia dodatkowego, najpierw zatrzymaj silnik.

7. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych

Zgaś silnik, rozłącz szczotkę i odłącz przewód świecy zapłonowej przed naprawą, regulacją czynnościami konserwacyjnymi. Poczekaj aż szczotka się zatrzyma a silnik ostygnie.

Jeśli naprawy przekraczają Twoje możliwości lub nie było o nich wzmianki w kcji – zgłoś się do najbliższego autoryzowanego serwisu.

Nie spryskuj silnika wodą. Nie myj urządzenia myjką ciśnieniową!

7.1 Czyszczenie i konserwacja

Zasadniczo urządzenie, z wyjątkiem silnika, nie wymaga szczególnej obsługi. Oznacza to, że nie są ściśle określone regularne czynności obsługowe. Aby uzyskać gotowość i sprawność urządzenia, przestrzegaj następujących punktów:

1. Dokładnie przeczytaj rozdział o konserwacji w załączonej instrukcji obsługi silnika.
2. Poziom oleju w silniku - sprawdzaj regularnie poziom oleju i dolej lub wymień olej jeśli jest to wymagane (patrz załączona instrukcja obsługi silnika).
3. Filtr powietrza. Gdy maszyna użytkowana jest w bardzo zakurzonym środowisku często kontroluj filtr powietrza (patrz załączona instrukcja obsługi silnika).
4. Utrzymuj urządzenie w czystości. Do czyszczenia stosuj szczotkę lub szmatkę, możesz użyć środków do pielęgnacji samochodu – nie używaj rozpuszczalników ani myjki wysokociśnieniowej, gdyż mogą ulec uszkodzeniu uszczelki i bezobstugowe łożyska. Nie myj silnika wodą.
5. Przed każdym użyciem sprawdź urządzenie pod kątem widocznych usterek, takich jak nieprzytwierdzone lub uszkodzone części. Regularnie sprawdzaj dokręcenie wszystkich śrub i wkrętów. Zużyte bądź źle dokręcone nakrętki mogą spowodować bardzo niebezpieczne uszkodzenia silnika bądź ramy.
6. Sprawdzaj regularnie stan obudowy, urządzeń bezpieczeństwa i osłony szczotki pod kątem uszkodzeń i stabilności przymocowania. Wymień na nowe, jeśli zachodzi taka potrzeba.
7. Nie przechowuj urządzenia z pełnym zbiornikiem paliwa w pomieszczeniu zamkniętym gdzie opary paliwa mogą stanowić niebezpieczeństwo w połączeniu z iskrą bądź płomieniem. Niech silnik ostygnie zanim schowasz urządzenie w miejsce przechowywania.
8. Po pracy sprawdzaj urządzenie i usuwaj wszystkie nieczystości, pozostałości smaru z jej kółek, otworów a także silnika i tłumika. Nie używaj twardych narzędzi – mogą uszkodzić urządzenie.

9. Jeśli chcesz spuścić paliwo, zrób to przed zimą, na zewnątrz.

10. Smaruj regularnie osie kół.

7.1.1 Harmonogram konserwacji

KiedyCo		Przedkażdymużyciem	Pomiesiąculub 20hpracy	Po 3miesiącachlub 50hpracy	Co półrokulub co100hpracy.	Co 1rok lubco300hpracy	Pozakończeniusezonu
Olej silnikowy	Sprawdzenie	x
	Wymiana		x		x		x
Filtr powietrza	Sprawdzenie	x
	Wymiana			x
Świeca zapłonowa	Sprawdzenie/Regulacja	x
	Wymiana					x
Poziom paliwa	Sprawdzić	x		x
Zbiornik paliwa	Opróżnić						x
Przykręcenie śrub	Sprawdzenie	x
Linki	Sprawdzenie	x
Punkty obrotowe/ osie	Nasmarować		x				x
Układ chłodzenia silnika	Sprawdzenie			x
Dokładne czyszczeniemaszyny,naoliwienie	Czyszczenie						x

7.2 Świeca zapłonowa

1. Gdy silnik jest zimny zdejmij kapturek ze świecy zapłonowej.
2. Kluczem nasadowym do świecie (rozmiar 16) wykręć świecę.
3. Świecę oczyść szczotką.
4. Za pomocą szczelinomierza ustaw szczelinę 0,6 - 0,8 mm.
5. Zamontuj ponownie świecę uważając, by nie dokręcić jej zbyt mocno.

Luźna świeca może przegrzać i uszkodzić silnik. Zbyt mocno dokręcona może spowodować uszkodzenia w głowicy cylindra.

7.3 Przechowywanie

1. Urządzenie przechowuj w suchym miejscu poza zasięgiem dzieci.
2. Przechowywanie urządzenia pod plandeką, nylonowym workiem czy podobną osłoną nie jest zalecane; może się pod nią zbierać wilgoć, która będzie powodować rdzewienie urządzenia.
3. Oczyć maszynę z brudu i wszelkich nieczystości.
4. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj lub oddaj je w punkcie skupu. Przestrzegaj zasad ochrony środowiska.
5. Opróżnij zbiornik oleju. Oleju nie wylewaj, zutylizuj lub oddaj je w punkcie skupu. Przestrzegaj zasad ochrony środowiska.

6. Odłącz przewód świecy zapłonowej.

7. Przed ustawieniem urządzenia w zamkniętym pomieszczeniu poczekaj aż ostygnie silnik.

7.4 Przygotowanie do transportu

1. Oczyć maszynę z brudu i wszelkich nieczystości.
2. Opróżnij zbiornik paliwa używając odsysarki. Paliwa nie wylewaj, zutylizuj lub oddaj je w punkcie skupu. Przestrzegaj zasad ochrony środowiska.
3. Opróżnij zbiornik oleju. Oleju nie wylewaj, zutylizuj lub oddaj je w punkcie skupu. Przestrzegaj zasad ochrony środowiska.
4. Odłącz przewód świecy zapłonowej.
5. Włóż urządzenie do oryginalnego bądź zastępczego kartonu.

7.5 Zamawianie części

Przy zamawianiu części zamiennych podaj następujące dane urządzenia z tabliczki znamionowej, umieszczonej na obudowie:

• Typ urządzenia
• Numer artykułu
• Numer identyfikacyjny

W celu przyspieszenia realizacji zamówienia podaj numer części zamiennej, którą potrzebujesz.

Możesz również dosłać zdjęcie uszkodzonego elementu na adres mailowy producenta: [e-mail] – ułatw i to jednoznaczną identyfikację zwłaszcza w przypadku nieznajomości numeru części.

Zamówienia części możesz dokonać również w autoryzowanych punktach serwisowych, których wykaz znajdziesz na stronie internetowej producenta: www.krysiak.pl

UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH.

Części zamienne złej jakości mogą uszkodzić urządzenie i skrócić jego żywotność.

Producent nie ponosi odpowiedzialności za szkody wywołane przez urządzenie, jeżeli zostaną one wywołane z powodu nieprawidłowo wykonanej samodzielnej naprawy, zastosowania nieoryginalnych części zamiennych, względnie zastosowania urządzenia niezgodnie z jego przeznaczeniem.

8. Najpopularniejsze usterki

Problem	Możliwa przyczyna	Rozwiązanie
Silnik nie uruchamia się	Odłączony kapturek świecy zapłonowej.	Załóż kapturek świecy zapłonowej.
	Uszkodzona świeca zapłonowa.	Wyczyść, popraw odstęp elektrod, wymień świecę.
	Niski poziom oleju	Uzupełnij olej
	Brak paliwa lub stare paliwo.	Napełnij zbiornik czystym paliwem.
Silnik przegrzewa się	Zbyt niski poziom oleju silnikowego.	Dolej oleju wg instrukcji silnika.
	Ograniczony dopływ powietrza.	Wyczyść pokrywę silnika.
	Rozregułowany gaźnik.	Udaj się do autoryzowanego serwisu.
Silnik pracuje	Ssanie nie zostało wyłączone.	Wyłącz ssanie.
nieregularnie	Brudna świeca zapłonowa	Wyczyść świecę
	Luźny przewód świecy zapłonowej.	Podłącz przewód świecy zapłonowej i dociśnij.
	Stare lub zanieczyszczone paliwo.	Spuść paliwo i nalej do zbiornika świeżej benzyny.
	Zapchany odpowietrznik korka wlewu paliwa.	Udrożnij odpowietrznik korka wlewu paliwa.
	Woda lub brud w systemie paliwowym.	Spuść paliwo ze zbiornika. Nalej świeże.
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
	Rozregulowany gaźnik.	Udaj się do autoryzowanego serwisu.
Zbyt niskie obroty przy rozruchu	Zbyt duży odstęp elektrod w świecy zapłonowej.	Ustaw odstęp (patrz instrukcja obsługi silnika).
	Rozregulowany gaźnik.	Udaj się do autoryzowanego serwisu.
	Brudny filtr powietrza.	Wyczyść filtr powietrza.
Nadmierne wibracje	Poluzowane albo zużyte części.	Natychmiast zatrzymaj silnik, odłącz przewód świecy zapłonowej, dokręć poluzowane części. Zużyte elementy wymień.
Szczotka nie obraca się	Sprzęgło nie jest właściwie wyregulowane.	Wyreguluj lub udaj się do autoryzowanego serwisu.
	Pasek nie jest napięty.	Napnij pasek lub udaj się do autoryzowanego serwisu.
Urządzenie nie pracuje-nie jedzie	Sprzęgło nie jest właściwie wyregulowane.	Wyreguluj lub udaj się do autoryzowanego serwisu.
	Pasek nie jest napięty.	Napnij pasek lub udaj się do autoryzowanego serwisu.
Urządzenie niedokładnie zamiata	Niewłaściwa odległość pomiędzy szczotką i powierzchnią roboczą.	Ustaw odpowiednią odległość między szczotką a powierzchnia roboczą.
	Zużyta szczotka	Wymień szczotkę.

9. Gwarancja

Na niniejsze urządzenie obowiązuje 24-miesięczna gwarancja. W ramach gwarancji gwarant zapewnia kupującemu nieodpłatne usunięcie usterek w funkcjonowaniu urządzenia wynikających z jego wadliwości konstrukcyjnych i materiałowych. Niektóre części konstrukcyjne ulegające normalnemu zużyciu oraz szkody wywołane naturalnym zużyciem, przeciążeniem lub nieprawidłową obsługą, są wykluczone z zakresu gwarancji. Warunkiem skorzystania ze świadczeń gwarancyjnych jest przestrzeganie podanych w instrukcji obsługi wskazówek dotyczących oczyszczania, konserwacji i napraw urządzenia. Próby samodzielnej naprawy urządzenia względnie jego rozebranie albo otwarcie obudowy silnika przez osoby nieupoważnione, powodują

wygaśnięcie gwarancji.

Warunkiem skorzystania ze świadczenia gwarancyjnego jest przekazanie nierozmontowanego urządzenia wraz z dowodem zakupu naszemu centrum serwisowemu lub sprzedawcy. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 30 dni, licząc od dnia dostarczenia urządzenia przez Użytkownika.

W przypadku reklamacji gwarancyjnej lub zlecenia naprawy należy dostarczyć oczyszczone urządzenie wraz z informacją o usterce pod adres naszego punktu serwisowego. W celu ustalenia wskazówek dotyczących nadania przesyłki należy skontaktować się z gwarantem.

Utylizację Twojego urządzenia przeprowadzimy bezpłatnie.

Naprawy nie objęte gwarancją można zlecać odpłatnie naszemu centrum serwisowemu.

10. Usuwanie odpadów i recycling

Każde gospodarstwo jest użytkownikiem maszyn i urządzeń, a co za tym idzie – potencjalnym wytwórcą niebezpiecznego dla ludzi i środowiska odpadu, z tytułu obecności w tymże niebezpiecznych substancji, mieszanin oraz części składowych. Z drugiej strony zużyty sprzęt to cenny materiał, z którego można odzyskać surowce.

Użytkownik urządzenia zgodnie z przepisami o ochronie środowiska zobowiązany jest do prowadzenia prawidłowej gospodarki odpadami zgodnie z przepisami krajowymi. Nie wyrzucaj urządzenia razem z odpadami domowymi. Przekaż je, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Starannie opróżnij zbiornik oleju oraz paliwa, oddaj urządzenie w punkcie recyklingu – użyte w produkcji elementy z tworzyw sztucznych i metalu można posegregować i poddać selektywnej utylizacji. Nie wylewaj zużytego oleju i resztek paliwa do zlewu, ani do kanalizacji – oddaj go osobno w punkcie recyklingu. Informacje o dostępnym systemie zbierania zużytego sprzętu można znaleźć u sprzedawcy oraz w urzędzie miasta/gminy.

Pamiętaj, że odpowiednie postępowanie ze zużytym sprzętem zapobiega negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego!

W przypadku pytań zwrócić się o poradę do Centrum Serwisowego producenta.

Pamiętaj, że producent bezpłatnie przeprowadza utylizację przesłanych do niego zużytych i uszkodzonych swoich urządzeń.

11. Ryzyko resztkowe

Mimo tego, iż producent ponosi odpowiedzialność za konstrukcję urządzenia, pewne elementy ryzyka są podczas pracy nie do uniknięcia:

• odrzucenie przedmiotu,
• uszkodzenie słuchu w przypadku długotrwałej pracy bez ochraniaczy,
• uszkodzenie wzroku i twarzy przez odpryskujące elementy,
• pochwycenie i wplątanie odzieży w ruchome części.

Ocena ryzyka resztkowego

W przypadku przestrzegania wskazówek znajdujących się w niniejszej instrukcji zagrożenie resztkowe podczas użytkowania urządzenia jest ograniczone. Niestosowanie się do zasad tu opisanych zwiększa ryzyko resztkowe.

12. Rysunki złożeniowe
