INSTRUKCJA OBSŁUGI LR35R Fenix

LR35R
Max 10000 lm
instrukcja obsługi

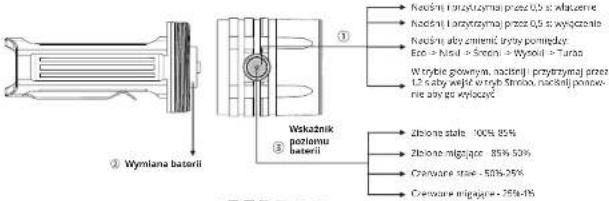

Budowa latarki

(dawniej Łukasz Matuszczak PPHU KOLBA)

KOLBA Sp. z o. o.
41-253 Czeladź, Polska
ul. Wiejska 46
tel. [phone]
NIP: 625-219-60-69
www.kolba.pl

LATARKA FENIX LR35R

• 6 diod Luminus SST40 o trwalości 50 000 h

- 10 000 lm maksymalnej mocy strumienia, 500 m maksymalnego zasiegu

• Dwa akumulatory Li-ion 21700

- Port ladowania USB-C

- Wskaznik poziornu naładowania akumulatora z szybkim dostępem

- Tryb blokady eliminujący ryzyko przypadkowej aktywacji

• Inteligentna ochrona przed przegrzaniem akumulatora.

- Tryb pamięci wywołujący ostatni wykorzystywany tryb po wączeniu

• Aluminowy korpus pokryty trwałą powłoką andową HAIII

• Masa: 239 g bez akumulatora

• Wymary 140 × 52 × 47 mm

INSTRUKCJA OBSŁUGI (1)

Wt./WYL.

Wciśnij i przytrzymaj przycisk przez 0,5 s aby włączyć urządzenie. Aby wyłączyć latarkę ponownie naciśnij i przytrzymaj przycisk.

Wybór mocy wyjściowej

Naciśnij przycisk aoy przejść między trybami: Eco → Niski → Średni → Wysoki → Turbo.

Tryb stroboskopowy

Przy włączonym urządzeniu naciśnij i przytrzymaj przycisk przez 1,2 s aby uruchomić tryb stroboskopowy. Pojedyncze naciśnięcie przycisku wyłączy go, przechodząc do poprzednio uruchomionego trybu światła stałego.

Funkcja blokady

Zablokuj: Kiedy latarka jest wyłączona naciśnij szybko dwukrotnie przycisk. Latarka zakomunikuje blokadę poprzez dwukrotnie byśnięcie. Odblokuj: Kiedy latarka jest zablokowana naciśnij szybko dwukrotnie przycisk. Latarka uruchomi się wówczas w trybie Eco.

W trybie blokady każde inne kiiKNIECE powodować będzie 2-sekundowy błysk dla potwierózenia obecności trybu blokady.

SPECYFIKACJA AKUMULATORA

Typ Rozmiar Nap. nominalne
^*Akumulator Li-ion	^**21700 3,6 V

OSTRZEŻENIE:

*Używaj tylko wysokiej jakości, rekomendowanych akumulatorów. W przypadku użytkowania innego niż licowo-jonowy akumulator, maksymalna moc strumienia może nie został osiągnięta.

"Baterie litowo-jonowe 21700 to ogniwa o wysokiej mocy zaprojektowane do użytku komercyjnego. Parnętaj aby obchodzić się z nimi ostrożnie oraz wybierać jedynie modele od renomowanych producentów, wyposażone w bezpiecznik. Uzywanie innych ogniw może spowodować zapłon lub wybuch zagrażający Tobie lub urządzeniu."

WYMIANA AKUMULATORA (2)

Odkręć głowicę, aby umieścić akumulator w przedziale. Pamiętaj o odpowiednim ustawieniu blegunów. Następnie ponownie zakręć głowicę

PAMIĘĆ OSTATNIEGO TRYBU

Urządzenie zapamiętuje ostatnio wykorzystywany tryb i przywołuje go po ponownym włączeniu latarki. Funkcja nie dotyczy trybu stroboskopowego

OCHRONA PRZED PRZEGRZANIEM

Latarka akumuluje dużą ilość ciepła podczas wykorzystania wyższych trybów przez dłuższy okres czasu. Z tego powodu urządzenie zostało wyposażone w ogranicznik, uniemożliwiający ponownie włączenie trybów wysokich jeśli temperatura przekracza 65 °C. Po ostygnięciu latarki tryby się ponownie dostępne.

OCHRONA PRZED ROZŁADOWANIEM

Kiedy poziorn napięcia w akumulatorze obniża się poniżej zakożonego minimum, latarka automatycznie przechodzi w tryb. Eso ta ma na celu ochronę baterii przez uszkodzeniem na skutek całkowitego rozładowania

Urządzenie migniedami przypomina nam o potrzebne naładowania lub wymiany akumulatora.

OSTRZEŻENIE

- Fenix LR35R to urządzenie oświetlające o bardzo wysokiej mocy, mogące wywołać uszkodzenia aparatu wzroku. Unikaj kierowania światła latarki bezpośrednio w kierunku oczu osób postronnych.

- Latarka akumuluje dużą ilość ciepła podczas intensywnego użytkowania. Parniętaj o tym aby uniknąć oparzeri.

- Przykładanie włącznej latań do obiektów może spowodować ich uszkodzenie pod wpływem temperatury.

ELEMENTY ZESTAWU

Latarka Fenix LR35R, 2 × akumulator Fenix ARB-L21-4000P, pokrowiec, smycz, przewód USB-C, zapasowy o-ring, instrukcja obsługi, karta gwa rancyjna.

PARAMETRY TECHNICZNE

ANSKIPLATO FL1 Turbo, Wysoko Średni N	ski Eco Strobe
Maksymalny chumeni fowlinty [lm]	12000 3000	1200 450	50 13000
Maksymalny czas pracy [h, min]	1 h 25 min*	1 h 35 min	3 h 15 min	8 h 20 min	80 h	/
Maksymalny zasieg [m]	500	270	170	105	30
Maksymalna intensywność [cd]	63200	18020 7075	2886 256
Odpomność na upadek	1 m
Klana szrzelności	IP68, 2 m pod wodaq

UWAGA:

Powyższe informacje zostały opracowane przez Fenix poprzez laboratoryne badania przy wykorzystaniu 2x akumulatora ARB-121-4000P w temperaturze 21+3°C zgodnie z wytycymnii normy ANSI/PLATO PL. Realne parametry produktu mogą ulec zmianie w zależności od środowiska pracy latakii oraz wykorzystywanego akumulatora.

' Czas pracy trybu Turbo mierzony jest wraz z czasem pracy na tryboie ograniczonym funkcionującym dla zapewnienia bezpieczeństwa urządzenia.

WSKAŻNIK NAŁADOWANIA BATERII (3)

Pojedyncze przyciśnięcie guzika wyłączonej latarki wyświetl status naładowania baterli poprzez kolor światła na wskaźniku przez 3 sekuncy.

Zielone migające - 85% - 50%

Czerwone stale - 50% -2.5%

Czerwone migające - 25% - 1%

UWAGA:

Urządzenie wyświetli stan naładowania przez 3 sekundy po każdora zowym włączeniu trybu głównego.

ŁADOWANIE (4)

1. Zdejmij zaślepkę i podłącz przewód ladowania poprzez port USB-C

2. Wskaźnik pozostanie czerwony podczas ladowania i zmieni kolor na zelony po naładowaniu.

3. Pamiętaj aby umieścić zaślepkę w porcie ładowania po jego zakończeniu.

4. Standardowy czas ładowania załaczonego w zestawie akumulacora ARB-L21-4000 21700 wynosi około 3,5 godziny przy korzystaniu z ładowarki 5V/2A.

5. jeżeli nie korzystasz z latarki przez dłuższy czas doraduj ją co 4 miesiące dla zapewnienia dobrej kondycji akumulatora.

6. Podczas ładowania latarka może pracować w trybie Eco, jednakje wydkuży to czas do pełnego naładowania.

UŻYTKOWANIE I KONSERWACJA

- Rozłożenie korpusu latarki może spawodować uszkodzenie uśzczelnienia i wyłącza produkt z gwarancji.

- Producent rekomenduje użytkowanie wysokiej jakości akumulatorów Fenix.

- Jeśli planujesz pozostawić latarkę nieczywana przez bardzo długi okres czasu wyimii z nie katerie aby wyelmrować ryzyka przecieku elektraliłu

- Uzywaj trybu blokady dla zabezpieczenia latarki podczas transportu i przechowywania.

- Długotrwałe użytkowanie może doprowadzić do zużycia uszczelki o-ring. Wymień ja używając zamiennika wysokiej jakości.

- Regularne czyszczenie styków akumulatora zagwarantuje C i najwyższe osiągi. W sytuacji, w której strumień latarki jest bardzo siłaty lub przerywany:

A. Wymien baterie na nową upewniając się, że jest to model zalecany przez producenta.

B. Sprawdji i oczyść powierzchnie styku urządzenia biegunarni baterii.

C. Jeśli oba te rozwiązania nie zadziałały skontaktuj się z dystrybutorem
