HM65R-T - Latarka Fenix - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI HM65R-T Fenix

• Światło skupione 1300 lumenów i światło rozproszone 400 lumenów.
• Biała dioda Luminus SST40 i neutralnie biała dioda Cree XP-G2 S3 o żywotności 50000 godzin.
  • W zestawie akumulator litowo-jonowy 19650.
• Obwód pradu stałego zapewnia dłuższy czas pracy.
  • Ochrona przed odwrotną polaryzacją w przypadku
  nieprawidowego włożenia baterii.
  • Dwa przełączni ki dla łatwej i szybkiej obsługi.
  • Port ladowania USB typu C, szybkie ladowanie.
• Cpatentowane obrotowe zapięde typu „press-pull”, opaskę można regulować jedną ręką.
• Wysokiej jakości aluminium, magnez i poliweglan - lekkie
  I wytrzymałe materiały.
  • Wymiary: 80 × 47 × 39 mm.
  • Masa: 91 g (bez baterii).

Instrukcja obsługi

Przełączniki

Światło skupione: do włączania / wyłączania, przełączania trybu, funkcji blokady i wyboru wyjścia w tryble reflektora.

Światło rozproszone: do włączania / wyłączania, przełączania trybu, funkcji blokady i wyboru mocy wyjściowej w trybie naświetlacza.

Naciśnij i przytrzymaj jeden z dwóch przełączników przez 0.5 sekundy, aby wiączyć/wyłączyć latarkę. Domyślnie ustawiony jest niski poziom wyjściowy.

Przelaczanie trybu

Naciśnij i przytrzymaj jeden z dwóch przełączników przez 0,5 sekundy, aby przejść do odpowiedniego trybu. Oba tryby są kontrolowane oddzielnie,

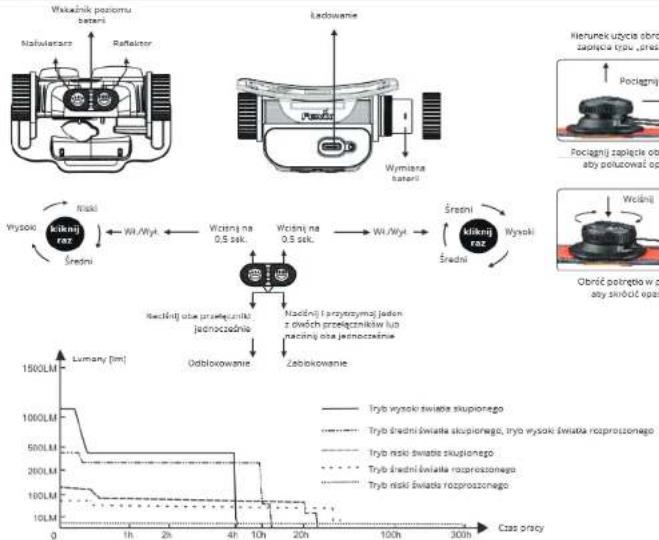

Budowa latarki

Wybór trybu

Światło skupione: pojedyncze kliknięcie przełącznika reflektora powoduje przełączanie między trybami: Niski → Średni → Wysoki.

Światło rozproszone: pojedyncze kiknięcie przełącznika naświetlacza powoduje przełączanie między trybami: Niski → Sredni → Wysoki. Funkcja blokady

Blokowanie: Gdy latarka jest wyłączona, naciśnij i przytrzymaj jeden z dwóch przełączników lub jednocześnie naciśnij dwa przełączniki przez 3 sekundy. latarka zamiga 4 razy w trybie światłą niskiego, aby wskazać stan zablokowania.

Odblokowanie: Gdy latarka jestzablokowana, nacśnij jednocześnie dwa przełączniki i przytrzymaj przez 3 sekundy, latarka włączy się sygnalizując to 4 jednosekundowymi mignięciami w trybie światła niskiego. W stanie zablokowania kliknięcie lub naciśnięcie przełączników aktywuje 4 jednosekundowe mignięcia w trybie niškim, wskazując stan zablokowania.

Specyfikacja baterii

Typ	Rozmier	Nap. rotnizania	Uzyȩczność
Fenix ARB-L18	18650	3,6 V / 3,7 V	Rekomendowana	√√
Bacteria jednorazowa (listowo-jonowy)	CR123A	3 V	Dopuzczańne	√
Akumulator (listowo-jonowy)	18650	3,6 V / 3,7 V	Ostrożnie*	!
Akumulator (listowo-jonowy)	16340	3,6 V / 3,7 V	Zakazane	X

Ostrzeżenie :

1. Nie należy mieszać baterii różnych marek, rozmiarów, pojemności lub typów. Może to spowodować uszkodzenie latarki lub baterii.

2. Surowo zabrania się używania akumulatora litowo-jonowego bez zabezpieczenia obwódu.

* Akumulatory itowo-jonowe 21700 to mocne ogniwa przeznaczone do

zastosowań komercyjnych i muszą być traktowane z ostrożnością. Tylko akumulatory wysokiej jakości z zabezpieczeniem zmniejszą ryzyko poparzenia lub wybuchu; ale uszkodzenie akumulatora lub zwarde są potencjalnymi zagrożeniami, których użytkownik musi być świadomy.

Wymiana baterii

Odkręć pokrywę baterii w lewo, aby włożyć baterię stronę anodową (+) do wewnętrznej strony, a następnie porownie przykręć pokrywę baterii.

Ładowanie

- odsłoń zakrywkę przecwpylową i podłącz kabel iadujący USB typu C do portu ładowania latarki.

- Normalny czas ładowania akumulatora litowo-jorowego Fenix ARB-L18-3500 to około 3 godziny przy wyłączonej latarce.

Podczas iadowania można osobno wybrać tryb światła skupionego rozproszanego. Czołówka nie włączy się automatycznie po pełnym naładowaniu w niskim trybie świecenia.

- Podczas iadowania miga jeden wskaźniki: ponizej 20%, jeden świecą stale i jeden miga: 20% - 50%, dwa stale świecą i jeden miga: 50% - 80%, trzy stałe świecą i jeden miga: 80% - 95%, cztery stałe świecą iadowanie zakończone.

- Założ zakrywkę przeciwpyłową, aby zapewnić wodoszczelność i pyłoszczelność.

Wskaźnik poziomu naładowania akumulatora

Gdy laterka jest wyłączoła, wystarczy kliknąć jeden z dwóch przełączników, aby sprawdzić stan baterii, wskaźniki będą wyświetlane przez 3 sekundy. Przy zablokowanej latarce nie ma powiadomień.

Cztery zielona diody stałe włączone: 100% - 85%

Trzy włączone diody: 80% -60%

Dwie włączone diody: 60% - 40%

Jedena włączona dioda: 40% - 20%

jedena dioda miga: 20% - 0%

Uwaga: Działa to tylko z akumulatorem litowo-jonowym Fenix AR3-L18 serii 19650.

Inteligentna ochrona

Ochrona przed przegrzaniem

Latarka będzie gromadzić dużo ciepła, gdy będzie używana na wysokich, średnich i niskich potiomach mocy przez dłuższy czas. Gży latarka osiągnie temperację 65°C lub wyższą, automatycznie obniży temperatę o kilka lumenów, aby obniżyć temperatę, gdy temperatura spadnie poniżej 65°C, umożliwiało to użytkownikowi ponowe wybranie trybów.

Ostrzażenie o niskim napieciu

Gdy poziom napięcia spadnie poniżej ustawionego poziomu, latarka jest zaprogramowany na redukcję do niższego poziomu jasności, aż do osiągnięcia niskiego poziomu mocy. Kiedy dzieje się to w trybie niskiego poziomu mocy, jeden ze wskaźników miga, przypominając o naładowaniu lub wymianie baterii.

Uwaga: Działa to tylko z akumulatorem litowo-jonowym Fenix AR3-L18 senii 18650.

Ostrzeżenie o niskim napięciu

Gidy poziom napięca spadnie ponizej 3V, latarka jest zaprogramowana na redukcję do niższego poziornu jasności, aż osiągnięta zostanie wydajność Eco. Gedy dzieje się to w trybie Eco, wskaźnik poziomu naładowania baterii migo na czerwono, przypominając o konieczoności naładowania lub wymiany baterii, aby nie skrość żywotności, ani nie uszkoczić bateri. Aby zapewnic normalne użytkowanie, latarka będzie działać do momentu wyczerpania się baterii lub zadzitańania zabezpieczenia ochronnego.

Uwaga: Działa tylko z akumulatorem Fenix ARB-L18 serii 18650.

Montaż opaski na głowę

Naciśnij obrotowe zapiecie typu „press-pull”, obróć je w prawo, aby skrócić opaskę; pociągnij zapiecie do góry, aby poluzować opaskę.

Uwaga: opaska jest zamontowana fabrycznie.

Użytkowanie i konserwacja

• Demontaż uszczelnionej głowicy może spowodować uszkodzenie latarki i unieważnienie gwarancji.
• Fenix zaleca używanie wysokiej jakości baterii z odpowiecnimi zabezpieczeniami.
• jeśli latarka nie będzie używana przez dłuższy czas, wyjmij baterię w przeciwnym razie może dojść do uszkodzonia przez wycieke elektrolitu lub eksplicję baterii.
• Baterie litowe należy ładować, gdy są bliskie wyczerpania. Ładuj baterie, gdy są rozładowane. Nie mają efektu pamięci.
• Odkręć pokrywę z tyłu o pół obrotu lub wyjmij baterie, aby zapobiec przypadkowemu uruchomieniu podczas przechowywania lub transportu.
• Długotrwałe użytkowanie może spowodować zużycie O-Ringu. Aby zachować właściwe uszczelnienie, należy wymienić O-Ring na zapasowy (w zestawie). Analogicznie w przypadku uszkodzenia.
• Okresowe czyszczenie styków akumulatora poprawia wydajność latarki, ponieważ brudne styki mogą powodować migotanie, okresowe nieświecenie lub nawet urządzenie może nie świecić z następujących powodów:

A. Bateria wymaza wymiany.

Rozwiązanie: Wymień batenę (upewnij się, ze bateną została włożona zgodnie ze specyfikacjami producenta).

B. Gwinty, styk płytki drukowanej lub inne styki są brudne. Rozwiązanie: Oczyć punkty stykowe bawełnianym wackiem nasączonym alkoholem.

Jeśli powyższe metody nie zdają rezultatu, skontaktuj się z autoryzowanym dystrybutorem.

Elementy zestawu

Latarka czołowa Ferix HM65R-T, kabel ładujący USB typu C, instrukcja obsługi, akumulator litowo-jonowy ARB-L18-3500, instrukcja obsługi, karta gwarancyjna.

Parametrytechniczne

ANS/PI ATOH 1	Świarto scupłana			Świsko razpraszona
	Wysoki	Średni	Niski	Wysoki	Średni	Niski
Maksymalny strumień świetiny [lm]	1 300	400	130	400	70	5
Maksymalnyczraspracytln 12h24h2n36h320h
Maksymalnyzseleg[ml]1709555545						6
Maksymalna świetność [cg]	7261	2304	762	737	133	10
Odpomość naupadek	2m
Kasaszczelności	IP68,zanurzeniewozzteło2m

Ostrzeżenie:

Zgrotów ze standardem ARSI ITO ATO F11, proszyszt specyfiktarje są zeynikami (wyszanych praw) Termą Fenis poprawo-Concy laboratoryjowe z uzycienu wadkneuwego akumulstora Fenis AR0-18-3500 w tempersiaturze 21±3°C i wilgetność 50 kJ=80%. Roczycowsia wydżyności tego produktu mrość różnic w zależności od nutrientych środowisk pracy tątkyrznie używarej naterii

* Wysaka moc wyjściowa jest miertona przy całkowdtym czasie pracy, w tym mocy przy oanbłonych piotomach z powodu temperatury lub mechanizmu advonnega konstrukcji.
