Typ produktu	Okap kuchenny
Marka	MAAN
Model	Corona 50
Szerokość	50 cm
Głębokość	ok. 30 cm
Wysokość (bez komina)	ok. 15 cm
Masa netto	ok. 8 kg
Zasilanie	230 V ~ 50 Hz
Pobór mocy (silnik)	110 W
Oświetlenie	2 x 3 W LED
Liczba biegów	3
Wydajność maksymalna	350 m³/h
Poziom hałasu (maks.)	62 dB(A)
Filtracja	Filtr aluminiowy + opcjonalnie filtr węglowy
Tryby pracy	Wyciąg / Cyrkulacja
Średnica przyłącza	120 mm
Klasa energetyczna	B
Sterowanie	Przyciski mechaniczne
Materiał obudowy	Stal nierdzewna + szkło
Kolor	Srebrny / Czarny (zależnie od wersji)
Czyszczenie filtra	Filtr aluminiowy myć co 2-4 tyg. w zmywarce lub ręcznie
Zabezpieczenia	Wyłącznik termiczny silnika
Części zamienne	Filtry, żarówki LED, moduł sterowania
Gwarancja	2 lata

Często zadawane pytania - Corona 50 MAAN

Jak prawidłowo zamontować okap MAAN Corona 50?

Okap należy zamontować w odległości 65-75 cm nad płytą gazową lub elektryczną. Użyj dołączonych kołków i wkrętów do ściany. Upewnij się, że przewód kominowy jest prawidłowo podłączony do systemu wentylacyjnego. W trybie cyrkulacji należy zamontować filtr węglowy.

Jak często czyścić filtr aluminiowy?

Filtr aluminiowy należy myć co 2-4 tygodnie w zależności od intensywności gotowania. Można go myć w zmywarce w temperaturze 65°C lub ręcznie z użyciem delikatnego detergentu. Po wyschnięciu należy go ponownie zamontować.

Czy można używać okapu bez filtra węglowego?

Tak, w trybie wyciągu zewnętrznego filtr węglowy nie jest wymagany. Jest on niezbędny tylko w trybie cyrkulacji, aby pochłaniać zapachy. W przypadku braku podłączenia do kanału wentylacyjnego, należy obowiązkowo zamontować filtr węglowy.

Wymiana żarówki LED – jak to zrobić?

Odłącz zasilanie. Otwórz klosz osłony (zazwyczaj wystarczy go odkręcić lub wcisnąć). Wymień żarówkę na nową o mocy 3W i podstawie GU10 lub G4 (sprawdź w instrukcji). Upewnij się, że żarówka jest dobrze zamocowana, a następnie zamknij klosz.

Co zrobić, gdy okap hałasuje lub wibruje?

Sprawdź, czy okap jest prawidłowo zamocowany do ściany. Dokręć wszystkie śruby. Upewnij się, że komin nie dotyka szafek. Oczyść filtr, gdyż zabrudzony może powodować dodatkowe wibracje. Jeśli hałas nie ustępuje, skontaktuj się z serwisem.

Jaka jest maksymalna wydajność okapu?

Wydajność maksymalna okapu MAAN Corona 50 wynosi około 350 m³/h. W trybie cyrkulacji wydajność może być nieco niższa z powodu oporu filtra węglowego. Dla optymalnej pracy zaleca się używanie najwyższego biegu tylko w razie potrzeby.

Jak wymienić filtr węglowy?

Filtr węglowy znajduje się za filtrem aluminiowym. Odłącz zasilanie, wyjmij filtr aluminiowy, a następnie odblokuj i wyjmij zużyty filtr węglowy. Włóż nowy, zwracając uwagę na prawidłową orientację. Zamontuj filtr aluminiowy z powrotem.

Czy okap można podłączyć do istniejącego przewodu kominowego?

Tak, okap można podłączyć do przewodu kominowego o średnicy 120 mm. Należy użyć sztywnego lub elastycznego przewodu o minimalnej długości i bez ostrych zagięć. W przypadku braku przewodu, okap może pracować w trybie cyrkulacji.

Jakie są zalecane wymiary pomieszczenia dla tego okapu?

Okap Corona 50 jest przeznaczony do małych i średnich kuchni. Minimalna powierzchnia pomieszczenia to około 10 m² przy wysokości sufitu 2,5 m. W większych kuchniach może być niewystarczający – warto rozważyć model o większej wydajności.

Gdzie znaleźć instrukcję obsługi w języku polskim?

Instrukcję obsługi w języku polskim można pobrać bezpłatnie ze strony notice-facile.com lub z oficjalnej strony MAAN. Do instrukcji dołączona jest również karta gwarancyjna. Przechowuj dokumenty w bezpiecznym miejscu.

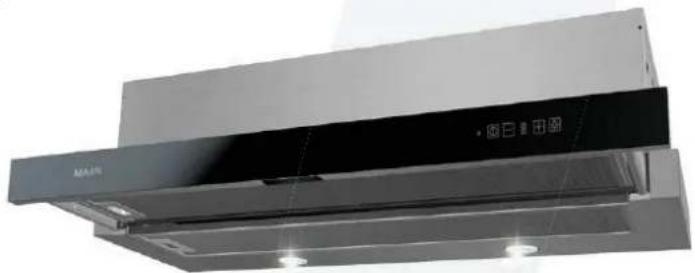

INSTRUKCJA OBSŁUGI Corona 50 MAAN

Instrukcja obsługi okapu podszafkowego

Corona / Corona Duo 50 / 60

Corona G / Corona Duo G 50 / 60

Corona M ik ro 50 760 /

Corona Uno Touch 60 / 90

RO – rozmiar okapu: 50 / 60 / 70 / 90

RT – rodzaj zastosowanej turbiny: 1/3/A/C

OS – rodzaj oświetlenia: 3/4/6/A

ST – rodzaj sterowania: JW./JN/JR/I/T/UW

F – rodzaj filtra przeciwtłuszczowego: S3/S7/S5

MAAN Sp. z o.o.

Podole 9, 05-600 Grójec

Tel./fax [phone]

E-mail: [e-mail]

www.maan.pl

Szanowni Państwo,

Dziękujemy za zaufanie i zakup naszego wyrobu. Nasze urządzenie zaprojektowane zostało z myślą o spełnieniu Państwa oczekiwań w zakresie funkcjonalności oraz estetyki. Z pewnością stanowić będzie element zarówno praktyczny jak i dekoracyjny każdej kuchni. Mamy nadzieję, że urządzenie to będzie Państwu służyć przez wiele lat.

Przed przystąpieniem do prac montażowych okapu należy dokładnie zapoznać się z treścią niniejszej obsługi. Dzięki temu unikną Państwo błędów podczas instalacji oraz problemów z obsługą okapu.

Okap kuchenny przeznaczony jest do stosowania w indywidualnych gospodarstwach domowych, służy on do eliminowania oparów i zapachów powstałych podczas przyrządzania potraw.

TUV NORD Polska PN-EN ISO 9001

Firma MAAN posiada certyfikat zarządzania jakością ISO 9001.

⚠ UWAGA: Producent nie ponosi odpowiedzialności za uszkodzenia powstałe wskutek niepoprawnego montażu lub użytkowania niezgodnego z niniejszą instrukcją obsługi.

⚠ - Ostrzeżenie, należy zwrócić szczególną uwagę na wyróżniony zapis.

Ogólne warunki bezpieczeństwa i montażu

• Niniejszą instrukcję obsługi należy zachować, aby móc z niej skorzystać w każdej chwili.
• Należy zapoznać się z treścią niniejszej instrukcji obsługi, która zawiera dokładne informacje dotyczące instalacji, montażu i konserwacji okapu.
• Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach w niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu okapu pozostają niezmienione.
• Nie należy dokonywać zmian elektrycznych czy mechanicznych w okapie.
• Nie należy podłączać urządzenia do sieci przed ukończeniem montażu.
• Wszelkie czynności montażowe i konserwacyjne należy wykonywać w rękawicach ochronnych.
• Nie należy używać okapu bez prawidłowo zamontowanego filtra.
• Montaż niezgodny z niniejszą instrukcją obsługi może powodować zagrożenie porażeniem elektrycznym.
• Pod okapem kuchennym nie wolno używać otwartego ognia.
• Posiłki przygotowywane na bazie tłuszczu powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.
• Zasysane powietrze przez okap nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwo (nie dotyczy to okapów z obiegiem zamkniętym).

• Jeżeli w gospodarstwie domowym oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy) należy zadbać o wystarczającą wentylację pomieszczeń (dopływ powietrza).

• Nie należy wyciągać wtyczki z gniazda sieciowego pociągając za przewód zasilający.

• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie należy uruchamiać urządzenia, jeśli przewód zasilający jest uszkodzony.
• Wymiana uszkodzonego przewodu zasilającego może być wykonana wyłącznie przez producenta, serwis lub wykwalifikowanego specjalistę.
• Okap powinien być czyszczony zarówno wewnątrz jak i na zewnątrz przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Każdorazowo przed czyszczeniem okapu, zasilanie okapu musi być odłączone (należy wyjąć wtyczkę zasilającą lub wyłączyć bezpieczniki).
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci nie mogą bawić się sprzętem.
• Dzieci bez nadzoru nie mogą wykonywać czyszczenia i konserwacji.

⚠️ UWAGA:

Dostępne części mogą być gorące w czasie pracy kuchenki. Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

Ochrona środowiska

Rys. A

Li-FeS2
Rys. B

To urządzenie zostało zaprojektowane i wykonane z materiałów oraz komponentów wysokiej jakości, które nadają się do ponownego wykorzystania. Symbol przekreślonego kontenera na odpady umieszczony na wyrobie (Rys. A) oznacza, że produkt podlega selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2012/19/UE. Jeżeli na wyrobie umieszczony jest symbol przekreślonego kontenera na odpady (Rys. B) oznacza, że produkt zawiera baterie, które podlegają selektywnej zbiórce zgodnie z postanowieniami Dyrektywy Parlamentu Europejskiego i Rady 2006/66/WE.

Takie oznakowanie informuje, że sprzęt elektryczny i elektroniczny oraz baterie (jeżeli występują) po okresie użytkowania, nie mogą być wyrzucone wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii (jeżeli występują) prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii. Prowadzący punkty zbiórki, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu oraz baterii (jeżeli występują). Prawidłowa utylizacja zużytego sprzętu oraz baterii (jeżeli występują) przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z możliwości obecności w sprzęcie i bateriach składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu i baterii. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu, zużytego sprzętu, na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne. Gospodarstwa domowe są także jednym z większych użytkowników drobnego sprzętu i racjonalne gospodarowanie nim na tym etapie wpływa na odzyskiwanie surowców wtórnych. W przypadku niewłaściwej utylizacji tego produktu mogą zostać nałożone kary zgodnie z ustawodawstwem krajowym.

Dane techniczne

Dane techniczne zawarte w niniejszej instrukcji obsługi oraz na dołączonych do okapu etykietach zostały uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

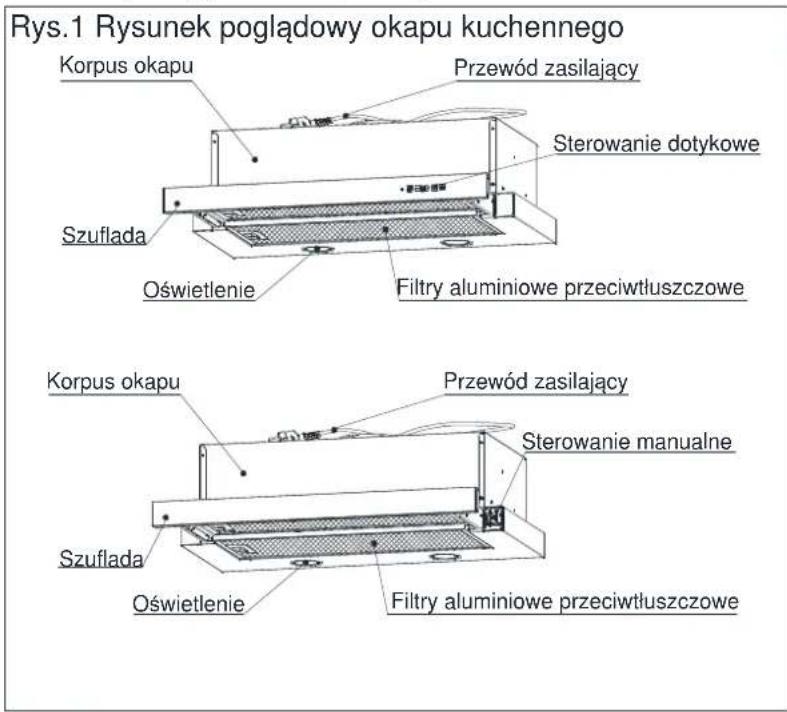

Rys.1 Rysunek poglądowy okapu kuchennego Korpus okapu Przewód zasilający Sterowanie dotykowe Szuflada Oświetlenie Filtry aluminiowe przeciwtłuszczowe Korpus okapu Przewód zasilający Sterowanie manualne Szuflada Oświetlenie Filtry aluminiowe przeciwtłuszczowe

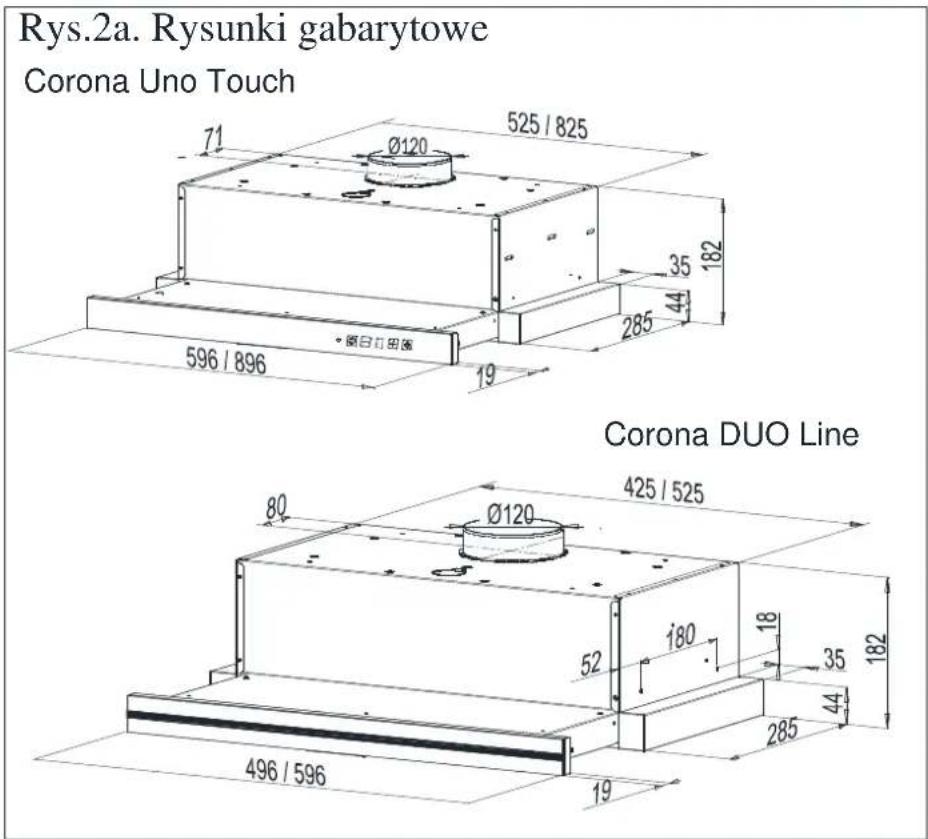

Rys.2a. Rysunki gabarytowe Corona Uno Touch 71 Ø120 525 / 825 35 182 44 285 596 / 896 19 Corona DUO Line Ø120 425 / 525 80 52 i80 18 35 182 44 285 496 / 596 19

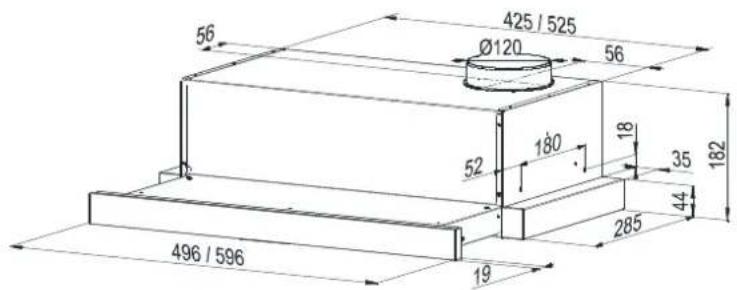

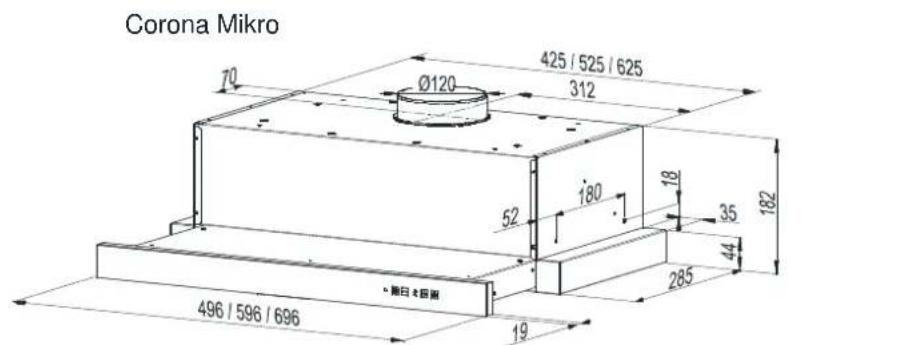

Rys. 2b Rysunki gabarytowe.

Corona Mikro 70 Ø120 425 / 525 / 625 312 52 180 18 35 182 44 285 496 / 596 / 696 19

Corona / Corona Touch / Corona G

56 425 / 525 Ø120 56 52 180 18 35 182 44 496 / 596 285 19

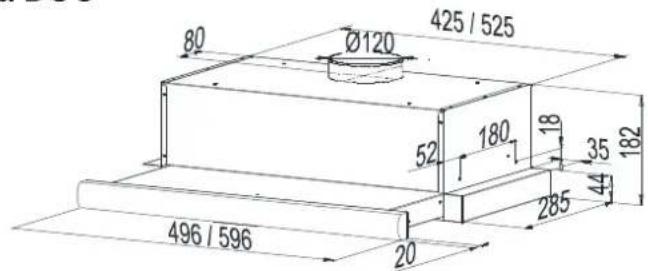

Rys.2c. Rysunek gabarytowy
Corona DUO

80 Ø120 425 / 525 52 180 18 35 182 44 285 496 / 596 20

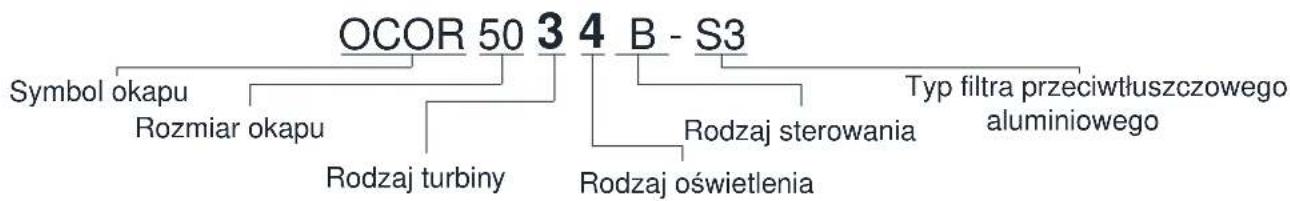

Schemat czytania kodu towaru

Schemat 1. Indeks okapu kuchennego.

Parametry charakterystyczne okapu
Wydajność turbiny okapu uzależniona od rodzaju turbiny:	Zgodnie z zamieszczoną kartą produktu
Napięcie znamionowe: AC 220-240V~50Hz
Moc ogólna uzależniona od rodzaju turbiny i oświetlenia :	1	3	155W	A 3		210W
	1	4	91W	A 4		146W
	1	6	90,6W	A 6		145,6W
	1	A	90,6W	A	A	145,6W
	3	3	240W	C 3		220W
	3	4	176W	C 4		156W
	3	6	175,6W	C 6		155,6W
	3	A	175,6W	C	A	155,6W
Moc oświetlenia :	X	3	70W
	X	4	6W
	X	6	5,6W
	X	A	5,6W
Wylot powietrza uzależniony od rodzaju turbiny:	1	X	Kwadrat 90 mm	A	X	Okrągły 120 mm
	3	X	Okrągły 120 mm	C	X	Okrągły 120 mm

Obstuga

Okap jest przeznaczony do zasysania oparów podczas przygotowywania posiłków. Urządzenie może pracować w dwóch trybach:

Jako wyciąg: opary usuwane są na zewnątrz pomieszczenia za pomocą rury odprowadzającej. Rura odprowadzająca nie jest dostępna w komplecie z urządzeniem i należy ją zakupić oddzielnie.

⚠UWAGA:

■ Należy używać jak najkrótszego przewodu odprowadzającego opary.
Należy używać przewodu odprowadzającego o jak najgładszej powierzchni wewnętrznej (nie zaleca się stosowania rur typu spiro).
■ Stosować przewód o jak najmniejszej liczbie zagięć (kąty zgięć nie powinny być większe niż 90 stopni).
- Nie zaleca się stosowania zmian przekroju przewodu (większego na mniejszy np. wylot powietrza ∅150 mm na wylot powietrza ∅120mm).

Jako pochłaniacz: opary są oczyszczane z tłuszczu i zapachów zanim zostaną zwrócone do pomieszczenia przez kratki w górnej osłonie komina. Aby okap pracował jako pochłaniacz należy zainstalować filtr węglowy (Rys.8). Filtr węglowy nie jest wyposażeniem standardowym, należy dokupić go u sprzedawcy.

Instalacja okapu

⚠️ UWAGA:

Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

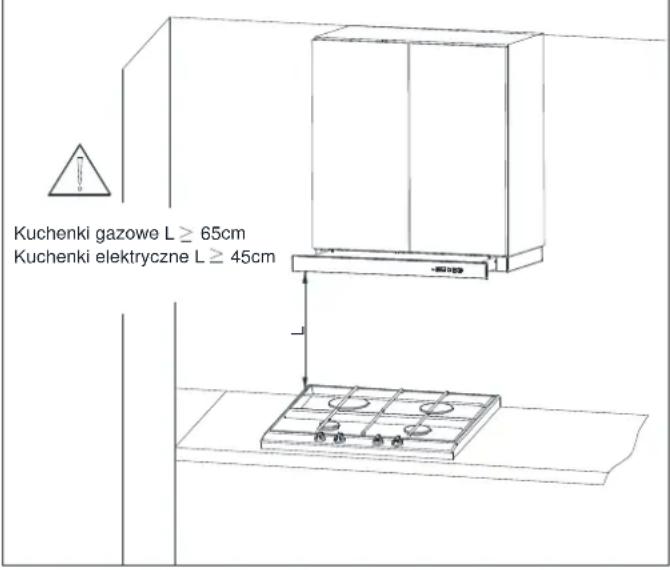

Rys. 3 Sugerowana odległość od płyty grzewczej.

Kuchenki gazowe L ≥ 65cm Kuchenki elektryczne L ≥ 45cm

Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (Rys.3) powinna wynosić, nie mniej niż 45 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla kuchenek gazowych. Jeżeli w instrukcji obsługo urządzenia grzewczego podana jest większa

odległość instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań. Montaż okapu i osłony kominowej okapu przedstawiony jest na rysunkach (Rys.4 - Rys.7). Okap wyposażony jest w kołki mocujące odpowiednie do większości ścian i sufitów. Podczas montażu należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzenia powietrza z pomieszczeń.

Przed przystąpieniem do instalacji należy:

- Sprawdzić, czy wymiary zakupionego produktu są dostosowane do wybranego miejsca docelowego.

• Sprawdzić, czy w pobliżu strefy montowania okapu znajduje się gniazdko wtykowe i czy można podłączyć okap do przewodu wentylacyjnego odprowadzającego opary na zewnątrz.
• Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
  ■ Wyposażyc się w następujące narzędzia: miarkę, ołówek, wiertarkę /wkrętarkę, wkręty do drewna, śrubokręt.

Czynności montażowe:

1. Wysunąć szufladę i wymontować filtry aluminiowe przeciwtłuszczo-we z okapu (Rys. 4).

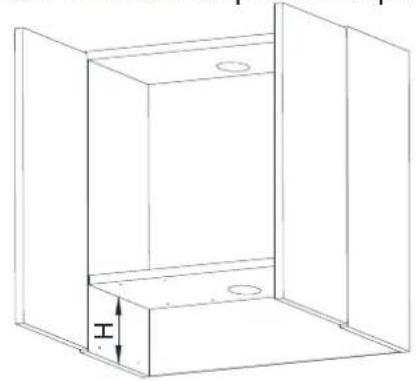

2. Przygotować szafkę do montażu okapu. Okap można zamontować na kilka sposobów, w zależności od wersji okapu.

- okap montowany jest do boku szafki (Rys. 5a). Należy dodatkowo wyposażzyć się w element drewniany (szt. 2), „A” i zamontować go w szafce zgodnie z rysunkiem (Rys.5a) bądź okap montowany jest do półki w szafce (Rys.5c). Należy zwrócić szczególną uwagę na wysokość H zaznaczona na rysunku. Wsunąć delikatnie okap do szafki (Rys.5b, Rys.5d) przytrzymać, lub poprosić druga osobę o pomoc, następnie wkręcić wkręty w miejsca do tego celu przeznaczone ( Corona , Corona G, Corona DUO Line, Corona Mikro, Corona Touch).

- okap montowany jest do pleców szafki/ściany. Zaznaczyć na ścianie/plechach szafki charakterystyczne punkty mocowań okapu. Użyć wiertarki i wywiercić otwory (Rys.6a). W wywiercone otwory włożyć kołki rozporowe, wkręcić wkręty pozostawiając 7 mm długości wkrętu na zewnątrz kołka (rys.6b). Zawiesić okap kuchenny na niedokręconych wkrętach. Umieścić poziomicę na korpusie okapu kuchennego. Ustawić okap w poziomie zgodnie ze wskazaniem poziomicy przekręcając element „A”, a następnie dokręcić wkręty (Rys. 6c).

- okap montowany jest do boku szafki z dodatkowym kątownikiem (Rys.7a) wersja dla okapu Corona Uno Touch. Zaznaczyć punkty na boku szafki zgodnie z rysunkiem (Rys.7a), następnie użyć wiertarki i

wywiercić 3 otwory ∅5 (głębokość wiercenia 14mm). Przyłożyć kątownik (element B) do boku szafki i wkręcić wkręty we wcześniej wywiercone otwory, całą procedurę przeprowadzić po drugiej stronie (Rys.7b). Wsunąć delikatnie okap do szafki i wkręcić 4 śruby M5x10. Fasolki wykonane w korpusie okapu. jak i w kątowniku, pozwalają na ustawienie okapu w idealnej pozycji (Rys. 7c) wersja montażu dla okapu Corona Uno Touch.

1. Zamontować filtry aluminiowe przeciwtłuszczowe. Czynność wyko- nać w odwrotnej kolejności niż demontaż (Rys.4).

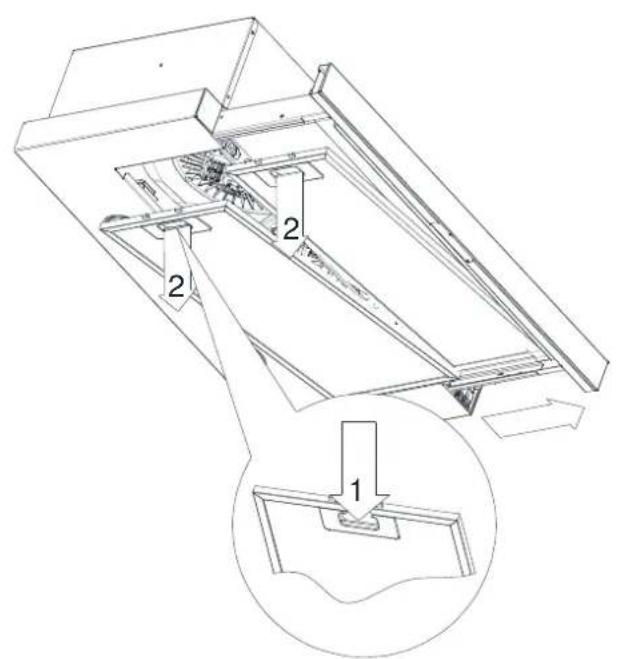

Rys. 4 Demontaż filtrów aluminiowych przeciwtłuszczowych.

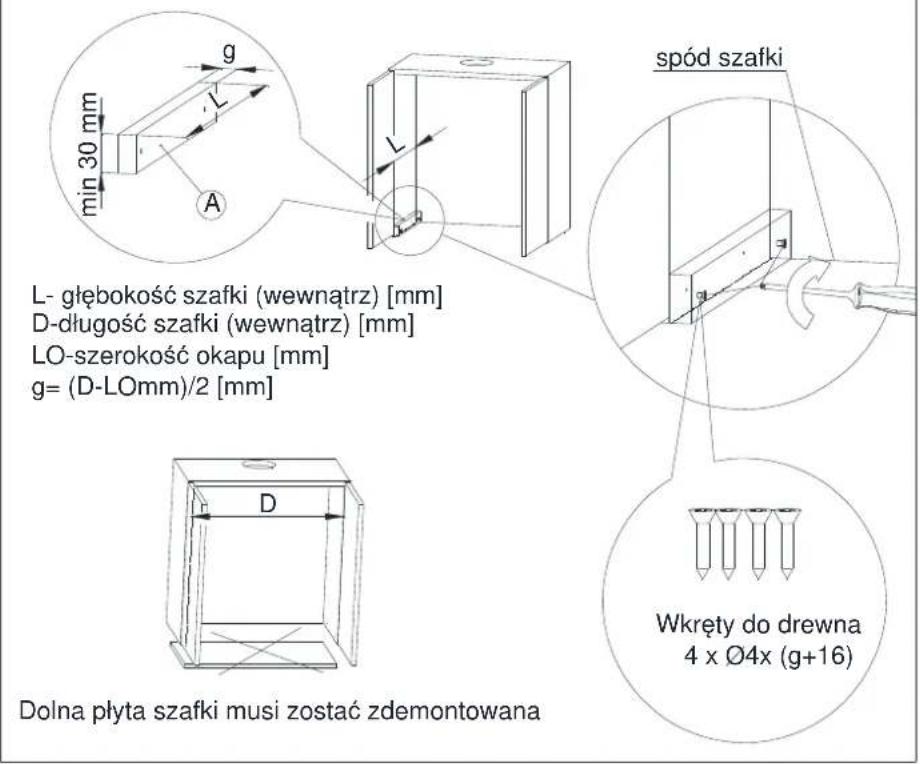

Rys. 5a Montaż korpusu okapu wersja mocowanie boczne

min 30 mm g L A L spód szafki L- głębokość szafki (wewnątrz) [mm] D-długość szafki (wewnątrz) [mm] LO-szerokość okapu [mm] g= (D-LOmm)/2 [mm] D Wkręty do drewna 4 x Ø4x (g+16) Dolna płyta szafki musi zostać zdemontowana

Rys.5b Montaż korpusu okapu wersja mocowanie boczne

LO 285 180 18 Corona (50) LO= 425mm Corona (60) LO= 525mm Corona (70) LO= 625mm Wkręty do drewna 4 x Ø4x16

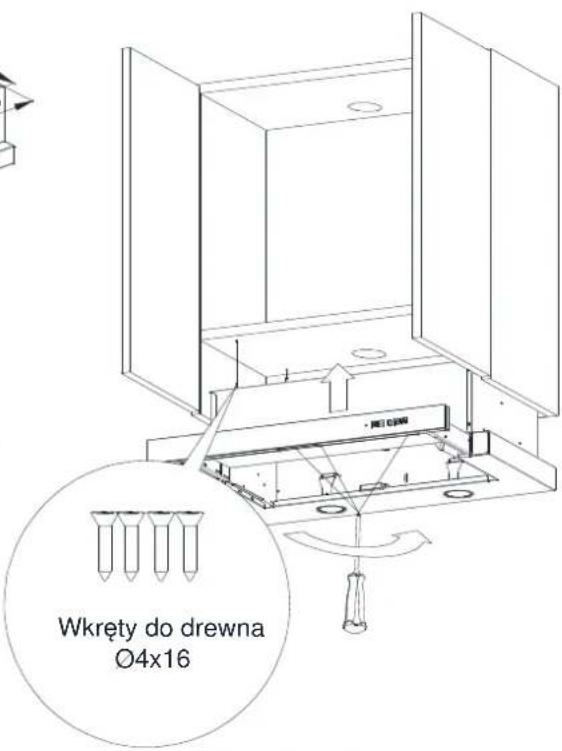

Rys. 5c Montaż korpusu okapu wersja mocowanie górne

Dolna płyta szafki musi zostać zdemontowana

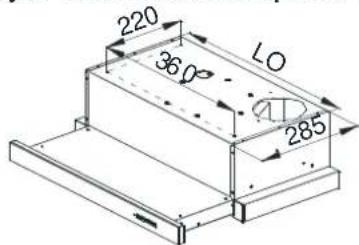

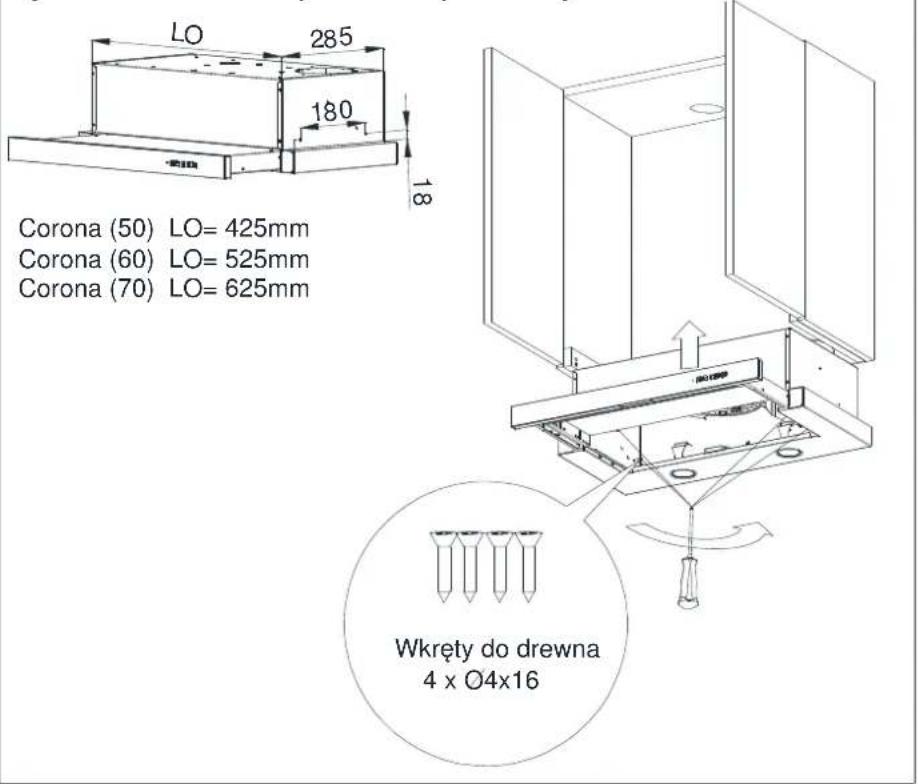

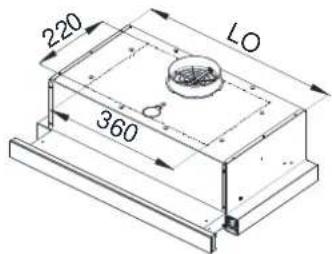

Rys. 5d Montaż korpusu okapu wersja mocowanie górne.

220 360° LO 285

Corona (50) LO= 425mm
Corona (60) LO= 525mm
Corona (70) LO= 625mm

220 LO 360

Wkręty do drewna Ø4x16

Wkręty do drewna ∅4x16

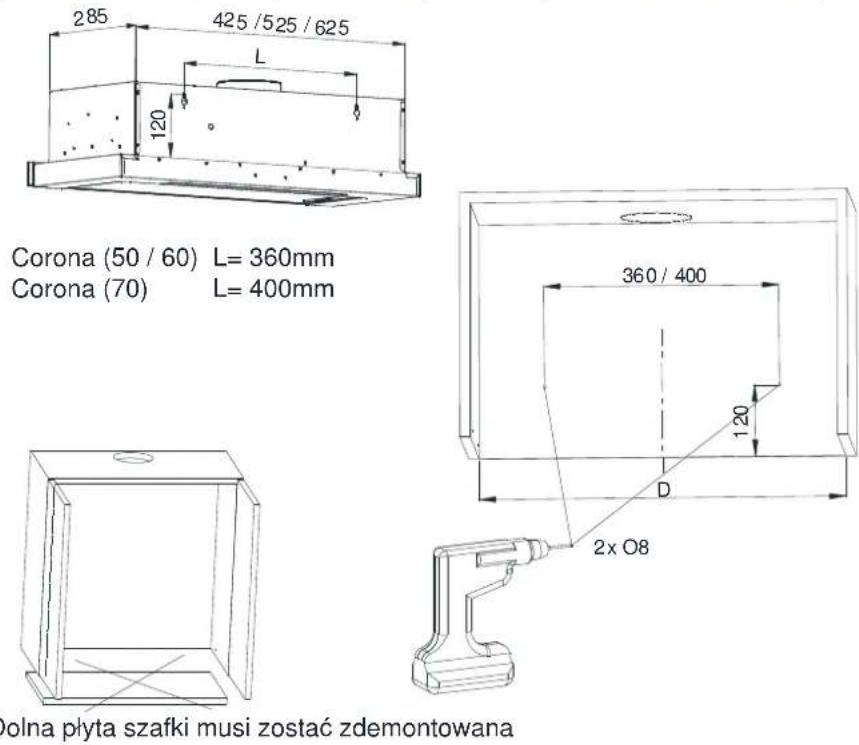

Rys. 6a Montaż korpusu okapu wersja mocowania na plecach

Corona (50 / 60) L=360mm
Corona (70) L=400mm

Dolna płyta szafki musi zostać zdemontowana

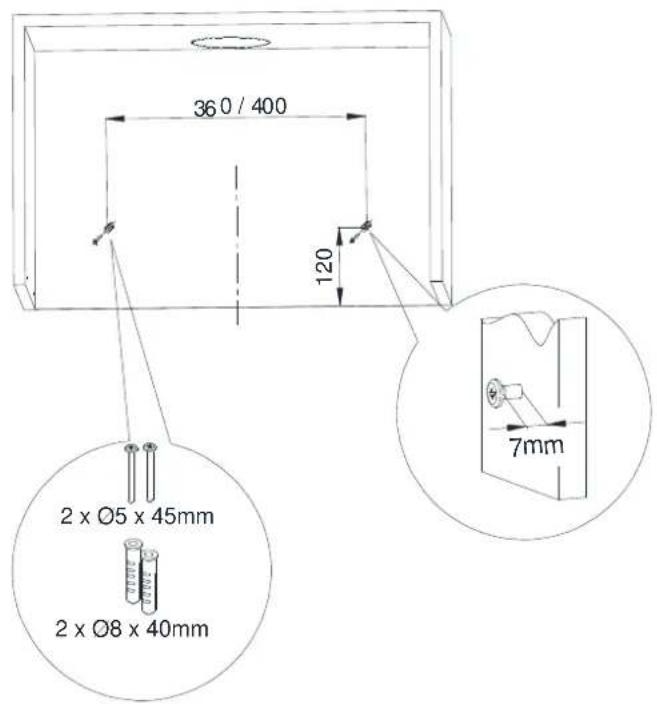

Rys. 6b Montaż korpusu okapu wersja mocowania na plecach - montaż kołków.

360 / 400 120 2 x Ø5 x 45mm 2 x Ø8 x 40mm 7mm

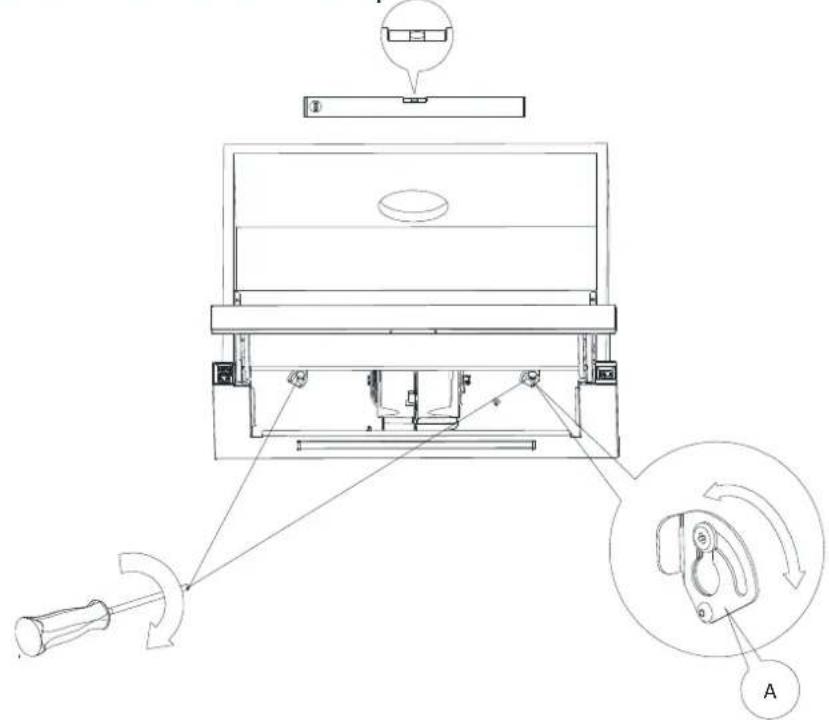

Rys. 6c Montaż korpusu okapu wersja mocowania na plecach - zawieszenie okapu

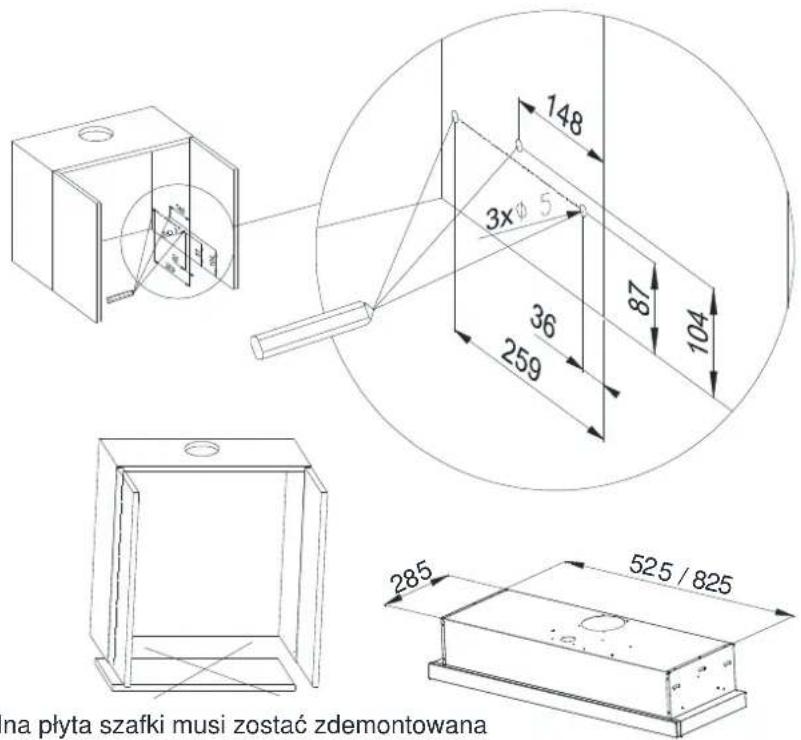

Rys. 7a Montaż korpusu okapu Corona Touch.

na płyta szafki musi zostać zdemontowana

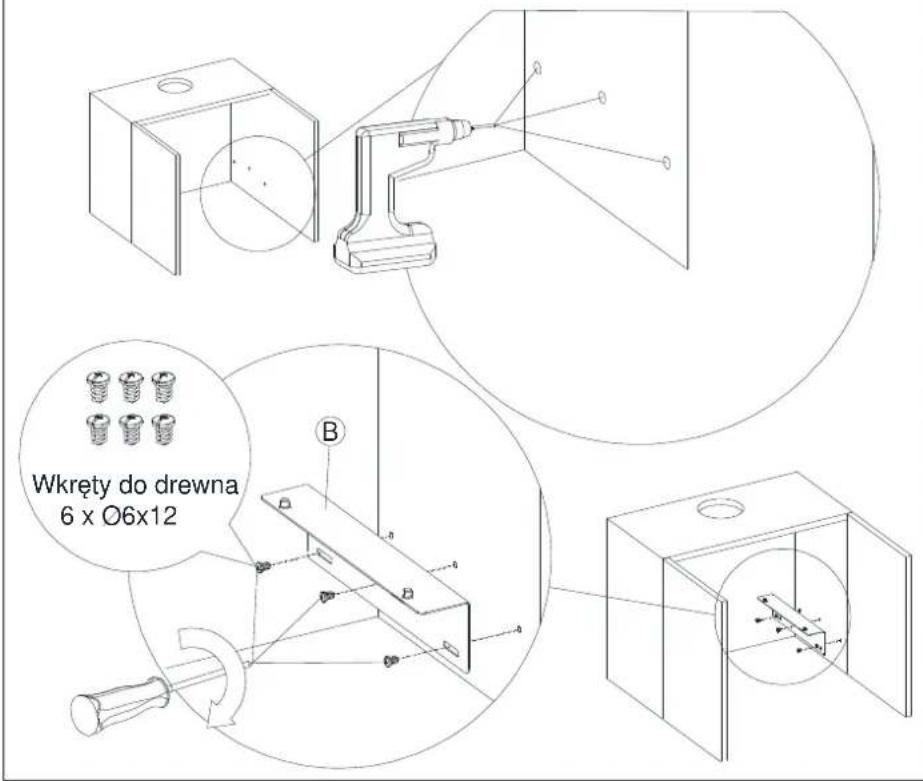

Rys. 7b Montaż korpusu okapu Corona Uno Touch

Wkręty do drewna 6 x Ø6x12

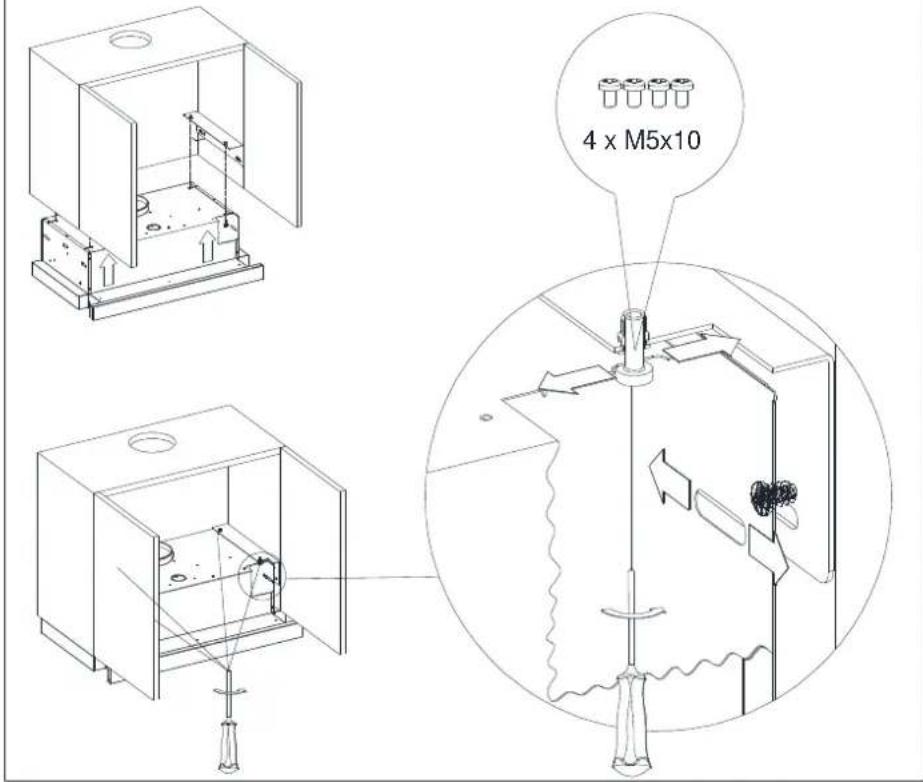

Rys. 7c Montaż korpusu okapu Corona Uno Touch

4 x M5x10

Podłączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).

Czyszczenie i konserwacja

Przed wykonaniem jakichkolwiek czynności związanych z konserwacją urządzenia, należy wyjąć wtyczkę z gniazdka. Okap należy czyścić łagodnymi środkami czyszczącymi, nie należy używać środków ściernych. Regularna konserwacja znacznie poprawia jakość pracy i trwałość okapu. Czynność czyszczenia okapu należy powtarzać przynajmniej raz w miesiącu lub co 35 godzin pracy okapu. Do mycia okapu w żadnym wypadku NIE WOLNO STOSWAĆ ŚRODKÓW NA BAZIE ALKOHOLU. Elementy satynowe (inox) należy czyścić specjalnymi preparatami do tego celu przeznaczonymi.

⚠️ UWAGA:

Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów może powodować powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwym użytkowaniem.

Filtr przeciwtłuszczowy

Okap jest wyposażony w filtr aluminiowy, który zatrzymuje cząstki tłuszczu pochodzące z gotowania. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałkami (Rys.4). Filtr powinien być myty ręcznie poprzez zanurzenie na 15 minut w wodzie z płynem do mycia naczyń o temperaturze 40-50°C. Po upływie 15 minut należy rozpocząć mycie, a

następnie dokładnie opłukać filtr. Filtr musi być suchy przed ponownym umieszczeniem w okapie. Filtr może być również myty w zmywarkach. Filtr podczas mycia może się odbarwić, co nie ma wpływu na jego właściwości filtrowania. Nie czyszczony regularnie filtr zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Filtr należy czyścić przynajmniej co 35 godzin pracy okapu.

Filtr węglowy

Okap może być wyposażony w filtr węglowy. Filtr węglowy stosuje się wyłącznie kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr należy umieścić na obudowie turbiny, jak ilustruje to rysunek (Rys.8). Filtr węglowy powinien być wymieniany co 6 miesięcy.

⚠️ UWAGA:

Nie wolno myć lub regenerować filtra węglowego.

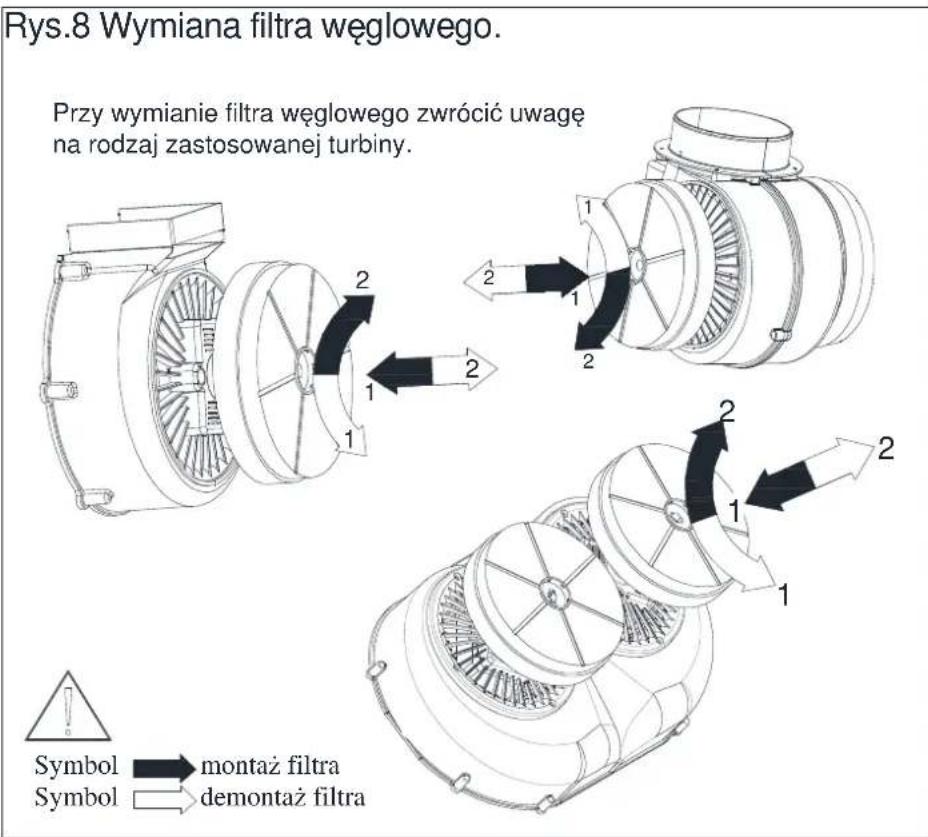

Rys.8 Wymiana filtra węglowego. Przy wymianie filtra węglowego zwrócić uwagę na rodzaj zastosowanej turbiny. Symbol → montaż filtra Symbol → demontaż filtra

Wymiana oświetlenia

Przed przystąpieniem do jakichkolwiek prac związanych z wymianą oświetlenia, należy odłączyć zasilanie. Jeżeli okap był wcześniej włączony należy odczekać aby żarówki się ochłodziły i po ochłodzeniu można przystąpić do ich wymiany. Proces wymiany żarówki przedstawia rysunek nr.9.

⚠️ UWAGA:

■ Przed wymianą żarówek należy odłączyć zasilanie okapu.
■ Nie należy dotykać żarówek dopóki są gorące.
- Należy uważać, aby nie dotykać bezpośrednio zakładanej żarówki rękami.

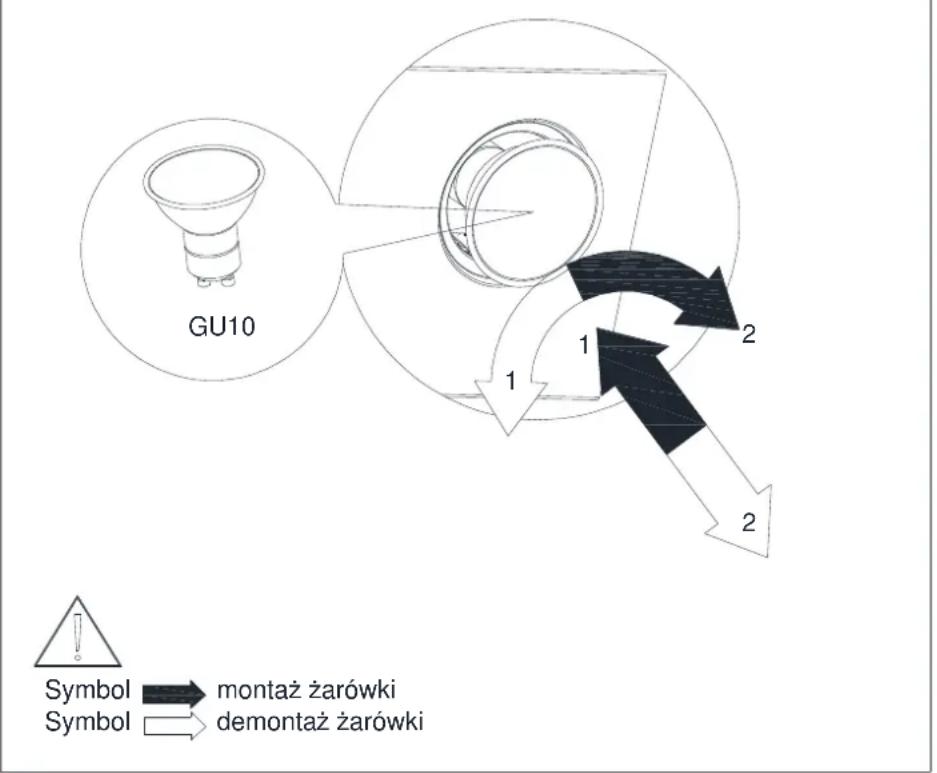

Rys.9 Wymiana oświetlenia.

GU10 Symbol → montaż żarówki Symbol → demontaż żarówki

Sterowanie pracą okapu Corona (ST-I)

Włączenie okapu może nastąpić dopiero po rozsunięciu szuflady.

Okap wyposażony jest w przełącznik obrotowy przedstawiony na rysunku poniżej (Rys.10).

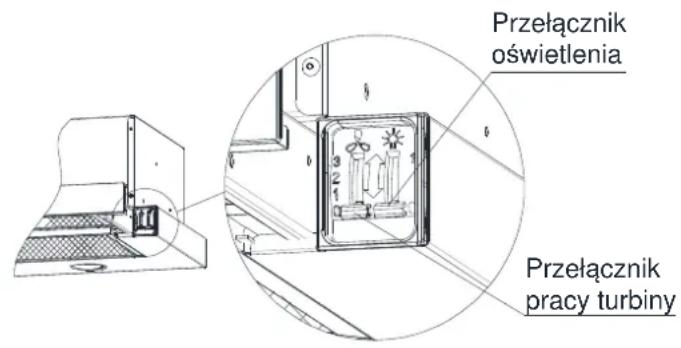

Rys. 10 Usytuowanie przełącznika obrotowego.

Przełącznik oświetlenia Przełącznik pracy turbiny

Sterowanie prędkościami turbiny odbywa się za pomocą „przełącznika pracy turbiny” :

• ustawienie przełącznika w pozycji „1” powoduje prace turbiny z minimalną prędkością.
• ustawienie przełącznika w pozycji „2” powoduje prace turbiny z średnią prędkością.
• ustawienie przełącznika w pozycji „3” powoduje prace turbiny z maksymalną prędkością.

Sterowanie oświetleniem odbywa się za pomocą „ przełącznika oświetlenia”. Ustawienie przełącznika w pozycji „ 🔍” powoduje włączenie oświetlenia w pozycji „0” wyłączenie.

Sterowanie pracą okapu Corona (ST-T)

Okap wyposażony jest w mechaniczne sterowanie przedstawione na rys. 11. Włączenie okapu może nastapić dopiero po rozsunięciu szyflady.

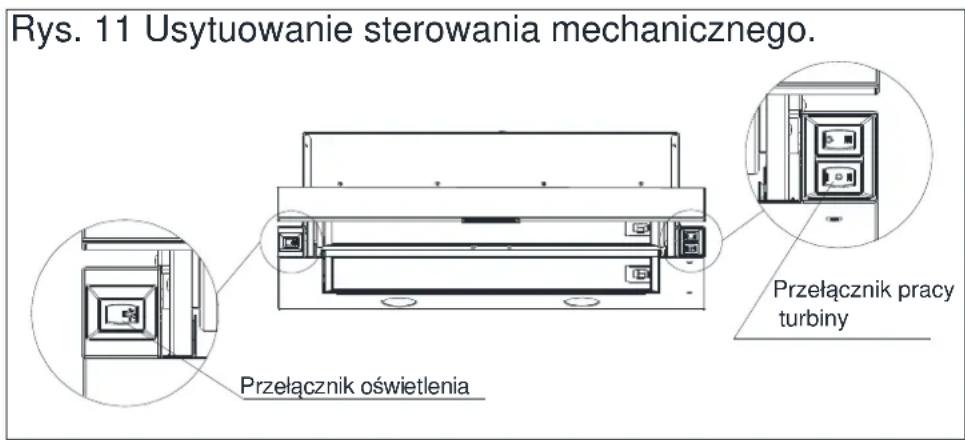

Rys. 11 Usytuowanie sterowania mechanicznego. Przełącznik pracy turbiny Przełącznik oświetlenia

Sterowanie prędkościami turbiny odbywa się za pomocą „przełącznika pracy turbiny” :

• ustawienie przełącznika w pozycji „I” powoduje prace turbiny z minimalną prędkością.
• ustawienie przełącznika w pozycji „II” powoduje prace turbiny z średnią prędkością.
• ustawienie przełącznika w pozycji „III” powoduje prace turbiny z maksymalną prędkością.

- Ustawienie przełącznika w pozycji „0” powoduje wyłączenie turbiny. Sterowanie oświetleniem odbywa się za pomocą „ przełącznika oświetlenia”. Ustawienie przełącznika w pozycji „☐” powoduje wyłączenie oświetlenia w pozycji „0” wyłączenie.

Sterowanie pracą okapu Corona (ST-UW)

Okap wyposażony jest w sterowanie sensorowe znajdujące się na froncie szuflady (Rys.12).

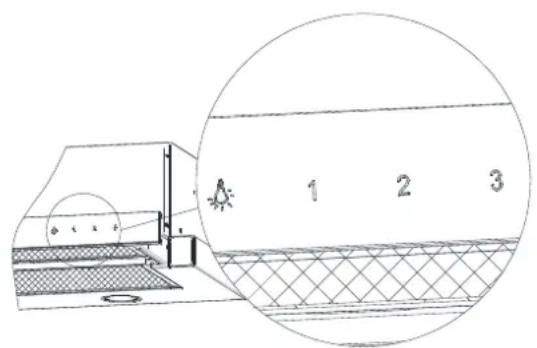

Rys. 12 Usytuowanie sterowania sensorowego.

Oznaczenia sterowania:

Włączenie / wyłączenie oświetlenia

1

Uruchomienie pierwszej pr ędkości roboczej silnika / wyłączenie silnika

2

Druga prędkość robocza silnika / wyłączenie silnika

3

Trzecia pr ędkość robocza silnika / wyłączenie silnika

Okap uruchamia się poprzez naciśnięci dowolnego przycisku oznaczonego cyfrą 1, 2, 3. Ponowne użycie tego samego przycisku powoduje wyłączenie silnika. Regulacja prędkości okapu pozwala na wybór optymalnej prędkości przy minimalnym hałasie.

Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny, który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika. Aby wyłącznik czasowy mógł zostać włączony turbina okapu musi pracować na dowolnej prędkości biegu 1, 2, 3. Aktywacja timera następuje poprzez przytrzymanie dowolnego przycisku z cyfrą przez 5 sekund. Podświetlenie cyfry zacznie pulsować. Wyłączenie tej funkcji można dokonać przez ponowne przyciśnięci dowolnej cyfry prędkości okapu.

Sterownik okapu wyposażony jest w funkcję automatycznego wyłączenia pracy turbiny po upływie 2 godzin bezczynności sterowania okapem.

Sterowanie pracą okapu Corona (ST– JW, JN, JR)

Okap wyposażony jest w panel dotykowy umieszczony na froncie szuflady rysunek poniżej (Rys.13).

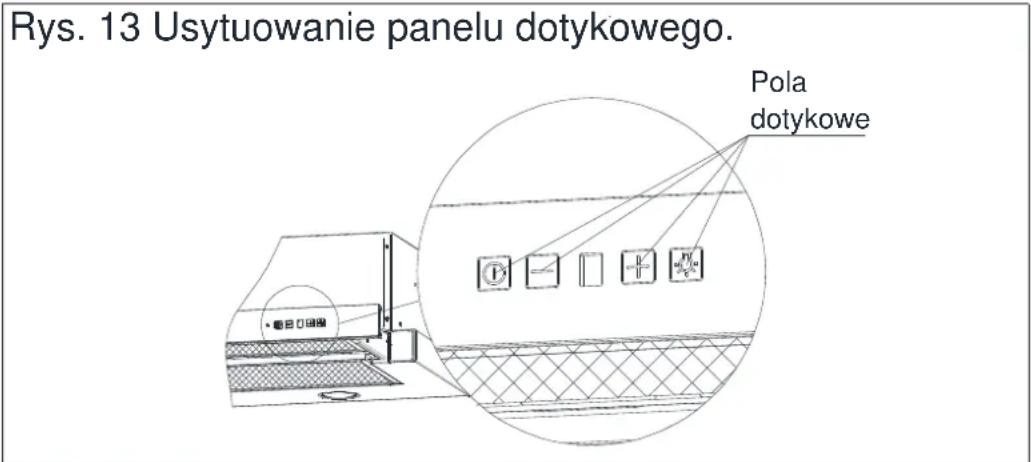

Rys. 13 Usytuowanie panelu dotykowego. Pola dotykowe

Oznaczenia pół dotykowych:

Pole dotykowe włączające/wyłączające okap

Pole dotykowe włączające/wyłączające oświetlenie okapu

Pole dotykowe zmniejszające prędkość turbiny

Pole dotykowe zwiększające prędkość turbiny

W yświetlacz cyfrowy

■ Sterowanie pracą turbiny:

Turbinę okapu uruchamia się poprzez: dotknięcie symbolu Ⓑ, powoduje włączenie na ostatnio używanej prędkości; dotknięcie symbolu ⊕powoduje uruchomienie turbiny na maksymalnej prędkości; dotknięcie symbolu ⊖powoduje włączenie turbiny na minimalnej prędkości. Zwiększenie prędkości turbiny odbywa się przez dotknięcie symbolu ⊕, zmniejszenie przez dotknięcie symbolu ⊖. Wraz ze zmianą prędkości pracy turbiny zmieniają się odpowiednio cyfry na wyświetlaczu: 1- praca turbiny na pierwszym biegu, 2-praca turbiny na drugim biegu, 3- praca turbiny na trzecim biegu, 4- praca turbiny na biegu intensywnym (turbo, dotyczy tylko turbiny oznaczonej liter ą „A:). Aby wyłączyć okap należy dotknąć symbol Ⓑ lub dotykać symbol ⊖ aż do momentu pojawienia się zera na wyświetlaczu.

Zgodnie z rozporządzeniem EU 66/2014 okap wyposażony jest w automatyczny, pięciominutowy licznik zmieniający samoistnie poziom biegu turbiny z czwartego na trzeci po upływie 5 minut ( dotyczy modelu turbiny oznaczoną literą „A”).

■ Sterowanie oświetleniem:

Aby włączyć oświetlenie okapu należy dotknąć symbolu 📄, ponowne dotknięcie powoduje wyłączenie oświetlenia.

■ Dodatkowe informacje dotyczące sterowania okapem:

Sterownik okapu wyposażony jest w licznik czasu pracy okapu. Licznik ustawiony jest na 35 godzin. Po upływie tego czasu na wyświetlaczu pojawia się symbol F, który sygnalizuje zalecane czyszczenie filtra aluminiowego. Aby usunąć znak „F” na wyświetlaczu okapu należy dotknąć i przytrzymać symbol ☐, w sposób ciągły” przez około 8 sekund.

Sterownik okapu wyposażony jest w blokadę panelu dotykowego służącą do jej dezaktywowania np. podczas czyszczenia okapu. Aby włączyć blokadę należy przytrzymać symbol ① (przez około 10 sekund) aż na wyświetlaczu w dolnym prawym rogu pojawi się kropka. Aby powrócić do normalnej pracy należy ponownie przytrzymać symbol ② (przez około 10 sekund), na wyświetlaczu zgaśnie kropka.

Sterownik okapu wyposażony jest w wyłącznik czasowy turbiny okapu który wyłącza turbinę okapu po upływie 15 minut od włączenia licznika. Wyłącznik czasowy turbiny nie wyłącza oświetlenia, a prędkości turbiny można dowolnie zmieniać. Aby wyłącznik czasowy mógł zostać włączony turbina okapu musi pracować na dowolnej prędkości biegu 1, 2, 3, intensywnym. Należy przytrzymać symbol ⊕ (przez około 10 sekund), aż na wyświetlaczu w prawym dolnym rogu zacznie pulsować punkt. Wyłączenie tej funkcji można dokonać przez ponowne przytrzymanie symbolu ⊕ (około 10 sekund), lub poprzez wyłączenie okapu.

Sterownik okapu wyposażony jest w funkcję automatycznego wyłączenia okapu po upływie 2 godzin bezczynności sterowania okapem.

Okap posiada pilot do zdalnego sterowania (dotyczy wybranych modeli) (Rys.a, b).

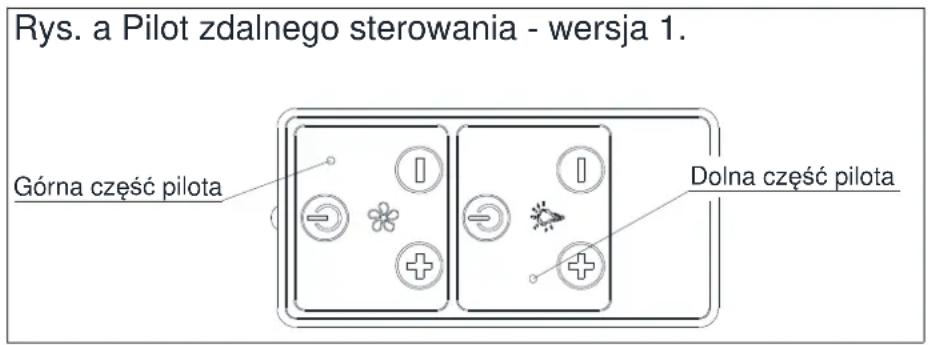

Rys. a Pilot zdalnego sterowania - wersja 1. Górna część pilota Dolna część pilota

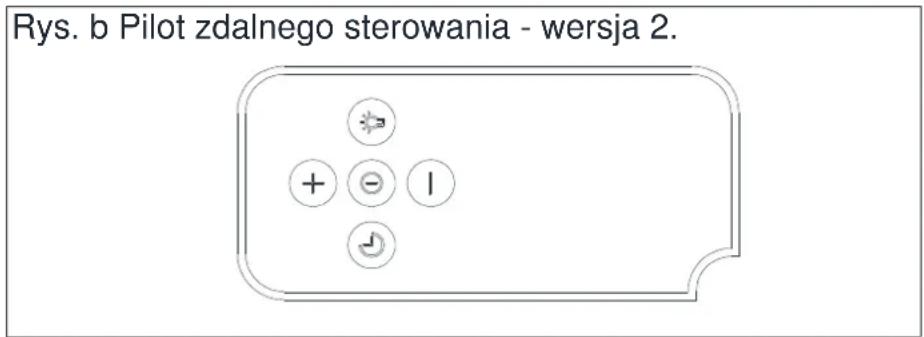

Rys. b Pilot zdalnego sterowania - wersja 2.

W pierwszej wersji pilot składa się z dwóch sekcji (Rys.a).

■ Sterowanie pracą turbiny:

Za sterowanie pracą turbiny odpowiada górna sekcja pilota oznaczona symbolem ✉. Włączenie / wyłączenie turbiny odbywa

się przez naciśnięcie jednego z przycisków z symbolem ⏻, ⚠ lub ⏱. Zwiększanie prędkości odbywa się przez naciskanie przycisku ⚠, zmniejszanie przez naciskanie przycisku ⏱.

■ Sterowanie oświetleniem:

Za sterowanie oświetleniem odpowiada dolna sekcja pilota oznaczona symbolem 📋. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie przycisku z symbolem ⏻. Przyciski z symbolem + są nieaktywne.

W drugiej wersji pilot składa się z jednej wspólnej sekcji, która odpowiada za sterowanie pracą turbiny oraz oświetleniem (Rys.b).

■ Sterowanie pracą turbiny:

Za sterowanie pracą turbiny odpowiadają przyciski w środkowej kolumnie pilota. Włączenie / wyłączenie turbiny odbywa się przez naciśnięcie jednego z przycisków z symbolem Ⓕ, ✉ lub ☑. Zwiększanie prędkości odbywa się przez naciskanie przycisku ✉, zmniejszanie przez naciskanie przycisku ☐

Dodatkowo podczas pracy turbiny naciśnięcie przycisku z symbolem spowoduje włączenie funkcji timera, który wyłącza turbinę okapu po upływie 15 min od aktywacji funkcji. Wyłącznik czasowy turbiny nie wyłącza oświetlenia. Podczas pracy timera prędkości turbiny można dowolnie zmieniać.

■ Sterowanie oświetleniem:

Za sterowanie oświetleniem odpowiada jeden przycisk oznaczony symbolem 🎯. Włączenie / wyłączenie oświetlenia odbywa się przez naciśnięcie przycisku.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko

■ W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.

- Filtry aluminiowe okapu należy utrzymywać w czystości (zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi max 35h pracy okapu).

■ Należy dbać o drożność przewodów wentylacyjnych.

- Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.

Karta produktu

Karta produktu umieszczona jest wewnątrz okapu.

Rozwiązywanie problemów

	Objawy	Przyczyny wystąpienia	Sposoby naprawy
1*	Podczas pracy okapu na wyświetlaczu pojawia się pulsująca litera "F".	Po 35 godzinach pracy okap sygnalizuje konieczność wyczyszczenia lub wymiany filtra przeciwtłuszczowego.	Należy nacisnąć i przytrzymać przez ok. 8s pole "-" na sterowaniu dotykowym. Filtr należy umyć w zmywarce lub wymienić na nowy.
2*	Wyświetlacz pokazuje jedynie znak "-" (minus oraz kropka w prawym dolnym rogu), okap nie reaguje na próbę włączenia.	Panel dotykowy został zablokowany - jest to funkcja ułatwiająca mycie okapu.	Aby wyłączyć blokadę należy nacisnąć i przytrzymać przez ok. 10s pole z symbolem włącznika.
3*	Na wyświetlaczu nie pojawia się żaden symbol, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go ponownie.
4*	Wyświetlacz pokazuje symbol jednego z biegów, okap nie reaguje na naciskanie pół sterowania.	Prawdopodobnie zawiesił się panel sterowania.	Należy odłączyć okap od źródła zasilania na ok. 15s i włączyć go ponownie.
5*	Turbina okapu wyłącza się po 15min pracy, na wyświetlaczu pulsuje np. "1." (numer aktualnego biegu i kropka w prawym dolnym rogu wyświetlacza).	Został aktywowany automatyczny wyłącznik czasowy panelu sterowania.	Aby deaktywować wyłącznik czasowy należy nacisnąć i przytrzymać przez ok. 10s symbol plus lub wyłączyć okap.
6*	Na czwartym biegu pulsuje cyfra "4" na wyświetlaczu, po 5min bieg zmieniany jest na trzeci.	Okap wyposażony jest w tryb turbo, który po 5min pracy automatycznie zmienia bieg na trzeci w celu oszczędzania energii.	Trybu turbo należy używać jedynie przy intensywnym gotowaniu.
7*	Okap można obsługiwać jedynie za pomocą panelu sterowania, nie reaguje na pilota.	Wyczerpała się bateria w pilocie lub odległość jest zbyt duża.	Należy wymienić baterię na nową.
8	Okap słabo zasysa opary.	Prawdopodobną przyczyną są zanieczyszczone filtry.	Filtr przeciwtłuszczowy należy umyć lub wymienić na nowy. Filtr węglowy (jeśli występuje) należy wymienić na nowy.
9	Nie świeci jeden lub więcej punkt świetlny.	Przepalona żarówka halogenowa / ledowa.	Żarówkę należy wymienić na nową, zgodną z symbolem podanym w instrukcji obsługi okapu.
10	Okap generuje nadmierny hałas i wibracje.	Przyczyną może być nieprawidłowy montaż okapu do ściany lub szafki kuchennej. Nie przykręcono wszystkich przewidzianych wkrętów lub nie dokręcono wkrętów, pozostawiając luz.	Okap musi być zamontowany do ściany lub szafki z wykorzystaniem wszystkich punktów przewidzianych przez producenta. Po wyregulowaniu położenia okapu w pionie i w poziomie należy dokręcić wszystkie wkręty montażowe.
* dotyczy okapów ze sterowaniem dotykowym
Jeśli powyższe zalecenia nie rozwiązują problemów, należy skontaktować się z autoryzowanym serwisem AGD uprawnionym do naprawy. Pod żadnym pozorem użytkownik okapu nie jest uprawniony do samodzielnych napraw. Wykaz punktów serwisowych znajduje się na karcie gwarancyjnej oraz na stronie internetowej.
