SHCS-632-B3 - Okap kuchenny Smith&Brown - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Model	SHCS-632-B3
Marka	Smith&Brown
Szerokość	60 cm
Głębokość	50 cm
Wysokość	15 cm (bez rury)
Waga netto	12 kg
Zasilanie	230 V ~ 50 Hz
Moc silnika	150 W
Maksymalny poziom hałasu	65 dB
Przepływ powietrza (maks.)	650 m³/h
Tryby pracy	Wyciąg / Cyrkulacja
Liczba prędkości	3
Oświetlenie	LED 2 x 3 W
Filtry	Aluminiowy filtr przeciwtłuszczowy (myjny)
Materiał obudowy	Stal nierdzewna i szkło
Sterowanie	Przyciski dotykowe
Klasa energetyczna	A+
Długość przewodu zasilającego	1,5 m
Średnica przyłącza	150 mm
Zakres montażu	Pod szafką / na ścianie
Zabezpieczenie przed przeładowaniem	Tak, bezpiecznik termiczny
Gwarancja	2 lata

Często zadawane pytania - SHCS-632-B3 Smith&Brown

Jak prawidłowo zamontować okap Smith&Brown SHCS-632-B3?

Należy zamontować okap na wysokości 65-75 cm nad płytą gazową lub 55-65 cm nad płytą elektryczną. Upewnij się, że okap jest wypoziomowany i podłączony do przewodu kominowego. W przypadku cyrkulacji zamontuj filtr węglowy.

Jak często należy czyścić filtr przeciwtłuszczowy?

Filtr aluminiowy należy myć co 4-6 tygodni w zmywarce lub ręcznie w ciepłej wodzie z detergentem. Czyszczenie zapobiega spadkowi wydajności i ryzyku pożaru.

Czy okap może pracować w trybie cyrkulacji?

Tak, okap SHCS-632-B3 może pracować w trybie cyrkulacji po zamontowaniu filtra węglowego (dostępny osobno). Powietrze jest oczyszczane i zawracane do pomieszczenia.

Jaka jest moc oświetlenia LED w okapie?

Okap wyposażony jest w dwa moduły LED o mocy 3 W każdy, zapewniające jasne i energooszczędne oświetlenie płyty grzewczej.

Co zrobić, gdy okap nie włącza się?

Sprawdź, czy przewód zasilający jest podłączony do gniazdka i czy bezpiecznik termiczny nie zadziałał. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak wymienić filtr węglowy w okapie?

Wyjmij aluminiowy filtr przeciwtłuszczowy, a następnie odczep filtr węglowy z tyłu okapu. Nowy filtr włóż w to samo miejsce i zamocuj. Wymieniaj co 3-6 miesięcy.

Czy okap jest głośny podczas pracy?

Maksymalny poziom hałasu wynosi 65 dB, co odpowiada normalnej rozmowie. Na najniższym biegu jest cichszy – około 45 dB.

Jakie są wymiary okapu SHCS-632-B3?

Okap ma szerokość 60 cm, głębokość 50 cm i wysokość 15 cm (bez rury). Waga netto wynosi 12 kg.

Czy można podłączyć okap do kanału wentylacyjnego o mniejszej średnicy?

Zalecana średnica przyłącza to 150 mm. Użycie mniejszej średnicy zmniejszy wydajność i zwiększy hałas. Stosuj adaptery tylko w ostateczności.

Jak regulować prędkość okapu?

Okap posiada 3 prędkości regulowane dotykowo. Naciśnij przycisk z symbolem wentylatora, aby przełączać między biegami. Dla silnych oparów użyj najwyższego biegu.

INSTRUKCJA OBSŁUGI SHCS-632-B3 Smith&Brown

Ostrzeżenia dotyczące bezpieczeństwa

To urządzenie przeznaczone jest do użytku w gospodarstwie domowym i podobnych zastosowaniach takich jak kuchnia pracownicza.

1. Podłączenia elektrycznego i montażu produktu powinien dokonać personel serwisu lub osoba posiadająca wymagane uprawnienia.
2. Napięcie robocze wynosi 220-240 woltów. Nie podłączaj urządzenia do sieci z niższym lub wyższym napięciem.
3. Nie należy wykonywać przyłączy do kominów, do których podłączone są piece, kominów ze spalinami lub kominów, w których powstaje ogień.
4. Podłącz produkt do gniazdka z uziemieniem.
5. Pod urządzeniem nie wolno gotować żywności łatwopalnej.
6. Nie używaj w urządzeniu innych materiałów zamiast filtra aluminiowego.
7. Nie podłączaj urządzenia przed zakończeniem procesu instalacji.
8. Nie uruchamiaj urządzenia bez filtra aluminiowego.
9. Nie zdejmuj filtrów aluminiowych podczas pracy urządzenia.
10. Nie wyciągaj wtyczki z gniazdka podczas pracy urządzenia. Wyłącz urządzenie z panelu sterowania.
11. Czyszczenia urządzenia należy dokonywać zgodnie z informacją podaną w instrukcji.
12. Wysokość pomiędzy dolną powierzchnią urządzenia a płytą musi być zachowana zgodnie z danymi podanymi w dalszej części instrukcji
13. Ponieważ opakowanie może stanowić zagrożenie, trzymaj je z dala od dzieci.
14. Po postawieniu garnka lub patelni na piecu uruchom okap.
15. Aby oczyścić powietrze w kuchni z zapachów i pary, które tworzą się po gotowaniu, pozostaw włączone urządzenie jeszcze przez 15 minut po zakończeniu procesu gotowania lub smażenia.
16. Gdy urządzenie działa, upewnij się, że czyste powietrze dostaje się do środowiska, szczególnie podczas jednoczesnego używania z piecami gazowymi.
17. Jeżeli Twoje urządzenie nie działa z jakiegoś powodu, zgłoś się do najbliższego autoryzowanego serwisu.
18. Nasza firma nie ponosi odpowiedzialności za problemy spowodowane nieprzestrzeganiem powyższych ostrzeżeń.
19. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci), które są ograniczone pod względem fizycznym, sensorycznym lub psychicznym oraz brakiem doświadczenia lub wiedzy, chyba, że zostaną poddane nadzorowi lub instruktażowi dotyczącemu użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
20. Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.
21. Wentylacja w pomieszczeniu musi być wystarczająca, gdy okap pracuje, podobnie jak w przypadku urządzeń spalających gaz lub inne paliwa.
22. Niebezpieczeństwo pożaru może powstać, jeśli czyszczenie nie zostanie wykonane zgodnie z instrukcją.
23. Nie palić ognia pod urządzeniem.
    Uwaga: Podczas gotowania, elementy urządzenia mogą być gorące.
24. Powietrze nie może wydostawać się z komina, do którego podłączone jest urządzenie.

25. Muszą być spełnione zasady dotyczące odprowadzania powietrza.

26. Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby z ograniczeniami fizycznymi, sensorycznymi i umysłowymi lub bez doświadczenia, jeśli zostaną poddane nadzorowi lub instruktażowi dotyczącemu użytkowania urządzenia w sposób bezpieczny i zrozumiały.

27. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony, aby uniknąć zagrożenia.
28. Proszę zutylizować urządzenie zgodnie z lokalnymi przepisami.
29. Wymiana lub konserwacja lamp LED powinna być przeprowadzona przez producenta, jego serwisanta lub inną wykwalifikowaną osobę.

Standardowe akcesoria:

• materiały instalacyjne
• Element wylotowy komina
  Akcesoria opcjonalne filtr z węglem aktywnym.

Funkcje urządzenia

Okapy kuchenne mogą być stosowane w kuchniach jako wyciąg lub pochłaniacz.

Podłączenie okapu kuchennego z filtrem węglowym

Przy braku możliwości podłączenia okapu do kanału wentylacyjnego, należy zastosować filtr węglowy (nie występuje na wyposażeniu). Filtr z węglem aktywnym należy zakupić w autoryzowanym serwisie lub u sprzedawcy. W celu zamontowania filtra węglowego demontujemy filtry aluminiowe. Filtr z węglem aktywnym montujemy po prawej i lewej stronie plastikowego korpusu silnika, a następnie ponownie montujemy filtr aluminiowy.

Przy użytkowaniu okapu kuchennego z filtrem węglowym powietrze jest filtrowane za pomocą dwóch filtrów węglowych i przez element wylotowy o średnicy 150 mm, wraca oczyszczone do wnętrza szafki lub nad okapem. Metodę tę stosuje się w kuchniach bez kanału wentylacyjnego lub tam, gdzie nie ma instalacji wentylacyjnej.

Podłączeniu okapu kuchennego do kanału wentylacyjnego

Przy używaniu okapu kuchennego jako wyciąg, podłączamy elastyczną lub sztywną rurę wentylacyjną (nie występuje na wyposażeniu) do elementu wylotowego okapu o średnicy 150 mm z kanałem powietrznym.

Ostrzeżenie: okapów kuchennych nie wolno podłączać do kanałów powietrznych, w których występują inne dymy.

Sterowanie okapem:

不 ~ ≈ ≈

不 włącznik/ wyłącznik światła

\~ Pierwszy poziom pracy

≈ Drugi poziom pracy

Trzeci poziom pracy

1 2 3 4 5 6

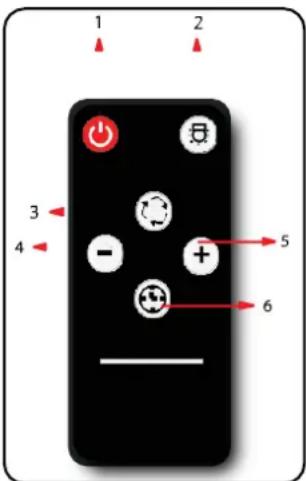

Funkcje pilota

1- Włącznik/wyłącznik
2- Oświetlenie
3- Funkcja wentylacji: (uruchamiana na 24 godziny, działanie przez 10 min. czas przerwy 50 min w ciągu jednej godziny, proces powtarzany przez 24 godziny)
4- Zmniejszenie trybu pracy silnika
5- Zwiększenie trybu pracy silnika
6- Włącznik czasowy: Należy wcisnąć podczas pracy silnika aby ustawić włącznik czasowy

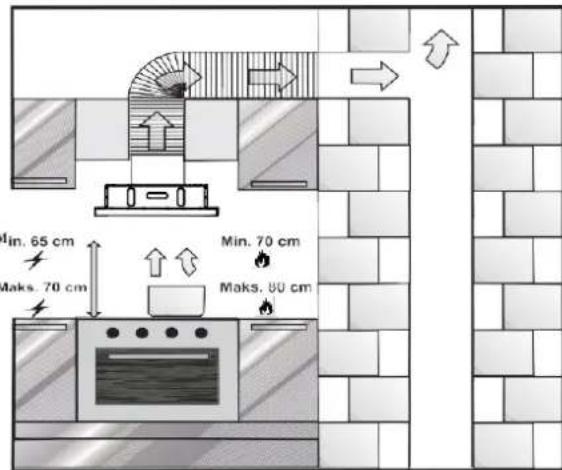

Umieszczenie okapu kuchennego

Przed montażem należy zwrócić uwagę na odległość między urządzeniem a płytą kuchenną. Ta odległość to minimum 65 cm przy płytach elektrycznych maksymalnie 70cm. Przy płytach gazowych i wielofunkcyjnych minimum 70cm maksymalnie 80cm.

• Produkt posiada oświetlenie LED 1 sztuka 4W oraz włącznik do sterowania oświetleniem.
• Aby uruchomić oświetlenie, przełącznik lampki oświetlenia musi być w pozycji włącz.

Wskazówki użytkowania

• Dla zapewnienia prawidłowej pracy okapu, wewnętrzna powierzchnia rury użytej do podłączenia powinna być gładka (jak rura PCV), a okna znajdujące się w kuchni powinny zostać zamknięte.
• Drzwi i okna otwarte do innych pomieszczeń mogą pozostać otwarte. należy zachować ostrożność podczas pracy urządzenia z urządzeniami wykorzystującymi jako paliwo powietrze z otoczenia (np. gaz, olej napędowy, grzejniki pracujące na węglu lub drewnie, podgrzewacz wody itp.). Ponieważ okap kuchenny wyrzuca powietrze z otoczenia na zewnątrz, może to mieć negatywny wpływ na spalanie. Przestrzegać należy zasad i dyrektyw właściwych organów dotyczących odprowadzania powietrza wylotowego. To ostrzeżenie nie dotyczy użytkowania okapu jako pochłaniacz.

Konserwacja

Przed rozpoczęciem konserwacji urządzenia wyciągnij wtyczkę z gniazdka. (Odetnij zasilanie urządzenia, odłączając je.)

Zdemontuj filtr aluminiowy

Filtr aluminiowy zatrzymuje kurz i oleje podczas gotowania. Filtr metalowy należy co miesiąc myć gorącą wodą z mydłem lub, jeśli to możliwe, w zmywarce. (maksymalnie w temperaturze 60 °C)

Wyjmowanie filtra aluminiowego

• Wyjmij filtr aluminiowy, naciskając wewnętrzną część uchwytu.
• Upewnij się, że filtr jest wysuszony przed umieszczeniem go w okapie.

Filtr węglowy

• Filtry węglowe zatrzymują zapach w powietrzu.
• Przy normalnym użytkowaniu należy go wymieniać na nowy co 3 miesiące.
• Filtra węglowego nie wolno myć. Aby wyjąć filtr węglowy, obróć go w kierunku przeciwnym do ruchu wskazówek zegara.

Uwaga: Nieprzestrzeganie zasad czyszczenia i zmiany zasad czyszczenia filtra może spowodować pożar. Z tego powodu sugerujemy zastosowanie powyższej instrukcji.

Czyszczenie

Powierzchnie zewnętrzne okapu należy przetrzeć ręcznikiem kuchennym używając detergentów do tego przeznaczonych. Nie należy używać twardych szczotek, szczotek drucianych, materiałów ściernych rozpuszczalników organicznych, wrzącej wody, substancji kwaśnych lub zasadowych, które mogą uszkodzić powierzchnię okapu

Konserwacja stali nierdzewnej

Powierzchnię ze stali nierdzewnej czyścimy właściwym detergentem i ręcznikiem kuchennym, zwilżamy ręcznik kuchenny i przecieramy powierzchnię. Po odczekaniu kilku minut proces czyszczenia i konserwacji należy powtórzyć tą samą ściereczką. Dzięki temu na powierzchni utworzy się warstwa ochronna. Ten proces należy powtarzać okresowo.

Ostrzeżenia

• Używanie detergentu może powodować alergię na skórze. Unikaj kontaktu ze skórą i oczami. w przypadku kontaktu z oczami przemyć dużą ilością wody i zgłosić się do lekarza. W przypadku kontaktu ze skórą umyć mydłem i dużą ilością wody. Nie stosować przy czyszczeniu akwarium, ponieważ może uszkodzić organizmy akwariowe.
• Trzymaj z dala od dzieci.
• Przechowywać w temperaturze pokojowej.

Wymiana elementów oświetlenia

• Wyciągnij wtyczkę okapu kuchennego z gniazdka.
• Wyjmij filtr aluminiowy z jego miejsca.
• Wymień oświetlenie poprzez wyjęcie źródła światła z miejsca i w tym samym miejscu umieść nowe.

Problemy, rozwiązania i sugestie, jeśli urządzenie nie działa poprawnie, przed skontaktowaniem się z serwisem

• Upewnij się, że okap jest podłączony do gniazdka i działa bezpiecznik elektryczny.
• Nie przeprowadzaj żadnych napraw, które mogą uszkodzić produkt. Sprawdź okap przed skontaktowaniem się z serwisem. Jeśli problem nadal występuje, skontaktuj się z Autoryzowanym Serwisem.

Serwis i części zamienne

Części zamienne do swojego produktu możesz zamówić w autoryzowanym serwisie. Po zdjęciu filtra aluminiowego wewnątrz okapu znajduje się etykieta produktu wraz modelem.

Przewóz i wysyłka

Urządzenie należy transportować w oryginalnym pudełku oraz elementami, które chronią boki urządzenia. Części plastikowe oraz elektryczne mogą ulec zniszczeniu/uszkodzeniu podczas niewłaściwego pakowania.
