Typ produktu	Klimatyzator typu split
Model	TAC-12CHPB/MZW
Marka	TCL
Chłodzenie (BTU/h)	12 000
Chłodzenie (kW)	3,5 kW
Grzanie (BTU/h)	12 000 (pompa ciepła)
Grzanie (kW)	3,5 kW
Pobór mocy (chłodzenie)	ok. 1100 W
Pobór mocy (grzanie)	ok. 1050 W
Napięcie zasilania	230 V / 50 Hz
Czynnik chłodniczy	R32
Wymiary jednostki wewnętrznej (szer. × wys. × gł.)	800 × 300 × 200 mm
Wymiary jednostki zewnętrznej (szer. × wys. × gł.)	800 × 550 × 300 mm
Masa jednostki wewnętrznej	ok. 10 kg
Masa jednostki zewnętrznej	ok. 30 kg
Funkcje	Chłodzenie, grzanie, wentylacja, osuszanie, tryb automatyczny, timer, pilot
Klasa energetyczna	A+ (orientacyjnie)
Poziom hałasu (jedn. wewn.)	25–45 dB
Poziom hałasu (jedn. zewn.)	ok. 55 dB

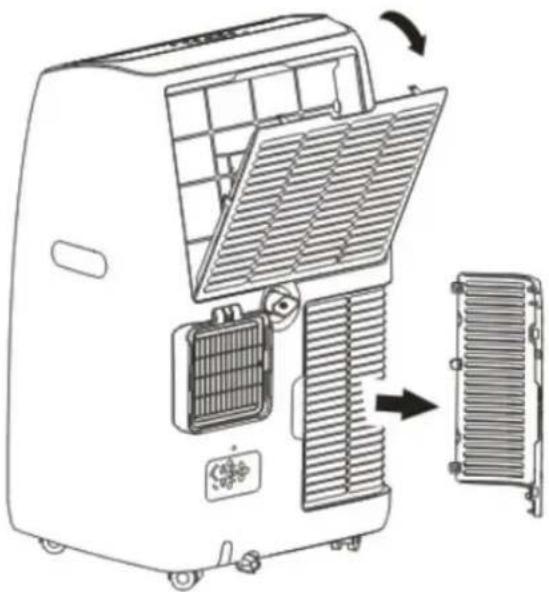

Czyszczenie filtrów	Filtr powietrza wyjmowany, mycie co 2 tygodnie
Bezpieczeństwo	Automatyczne wyłączanie, ochrona przed przegrzaniem, blokada dziecka (pilot)
Części zamienne	Filtr, pilot, listwy montażowe – dostępne u autoryzowanych dealerów
Reparability	Modułowa budowa, serwis przez autoryzowane punkty TCL

Często zadawane pytania - TAC-12CHPB/MZW TCL

Jak często należy czyścić filtr klimatyzatora TCL TAC-12CHPB/MZW?

Zaleca się czyszczenie filtra powietrza co 2 tygodnie, aby zapewnić optymalną wydajność i jakość powietrza. Filtr można wyjąć i umyć letnią wodą z delikatnym detergentem.

Czy klimatyzator TAC-12CHPB/MZW może pracować w trybie grzania?

Tak, model ten wyposażony jest w pompę ciepła, co pozwala na ogrzewanie pomieszczenia zimą. Zakres temperatur zewnętrznych dla grzania to zazwyczaj -5°C do 24°C.

Jaki czynnik chłodniczy jest używany w tym modelu?

Klimatyzator TCL TAC-12CHPB/MZW wykorzystuje ekologiczny czynnik chłodniczy R32, który jest bardziej przyjazny dla środowiska niż starsze czynniki.

Jakie są wymiary jednostki wewnętrznej i zewnętrznej?

Jednostka wewnętrzna ma wymiary około 800 × 300 × 200 mm, a jednostka zewnętrzna około 800 × 550 × 300 mm. Przed montażem upewnij się, że miejsce jest odpowiednie.

Czy klimatyzator posiada funkcję timera?

Tak, urządzenie wyposażone jest w programator czasowy (timer), który umożliwia zaprogramowanie włączania i wyłączania urządzenia o wybranej godzinie.

Jaki jest pobór mocy w trybie chłodzenia?

Pobór mocy podczas chłodzenia wynosi około 1100 W, co odpowiada zużyciu energii ok. 1,1 kWh na godzinę przy pełnym obciążeniu.

Jakie są zalecane odstępy między jednostką wewnętrzną a ścianą?

Zaleca się zachowanie co najmniej 15 cm odstępu od ściany po bokach i górze jednostki wewnętrznej, aby zapewnić prawidłową cyrkulację powietrza.

Jak uruchomić tryb osuszania w klimatyzatorze TCL?

Naciśnij przycisk MODE na pilocie aż do wybrania ikony kropli (tryb osuszania). Urządzenie będzie pracować z niższą wydajnością wentylatora, aby usunąć wilgoć z powietrza.

Czy do klimatyzatora można dokupić pilot zdalnego sterowania?

Tak, pilot jest dostępny jako część zamienna. Należy używać oryginalnego pilota TCL lub uniwersalnego zgodnego z modelem TAC-12CHPB/MZW.

Co zrobić, gdy klimatyzator nie chłodzi wystarczająco?

Sprawdź, czy filtr nie jest zabrudzony, ustawienia temperatury są prawidłowe, a jednostka zewnętrzna ma swobodny przepływ powietrza. W razie potrzeby skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI TAC-12CHPB/MZW TCL

Gratulujemy zakupu nowego klimatyzatora przenośnego marki TCL.

Zalecamy poświęcić czas na przeczytanie niniejszej instrukcji obsługi / instalacji, aby w pełni zrozumieć, jak prawidłowo zainstalować i obsługiwać urządzenie.

WAŻNE WSKAZÓWKI BEZPIECZEŃSTWA

Twoje bezpieczeństwo osobiste i bezpieczeństwo innych są najważniejsze.

Dlatego przygotowaliśmy dla Ciebie wskazówki dotyczące bezpieczeństwa związanego z tym urządzeniem.

Przeczytaj je i postępuj zgodnie z nimi.

To jest znak ostrzegawczy niebezpieczeństwa:

Wszystkie alerty dotyczące bezpieczeństwa są zgodne ze słowami „niebezpieczeństwo” i „ostrzeżenie”.

Jeśli nie przestrzegasz tych wskazówek, możesz zostać poważnie ranny.

NIEBEZPIECZEŃSTWO

Zgodnie z normą EN:

• Z tego urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź bez doświadczenia i wiedzy, pod warunkiem, że otrzymały nadzór lub instrukcje dotyczące bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.
• Dzieci nie powinny bawić się tym urządzeniem.
• Dzieci nie powinny wykonywać czyszczenia ani konserwacji bez nadzoru osób dorosłych.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, przedstawiciela serwisu lub osobę o stosownych kwalifikacjach, aby uniknąć zagrożenia porażenia prądem.

Zgodnie z normą IEC:

• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, bądź bez doświadczenia i wiedzy, chyba że zostały one poinstruowane w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
• Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się tym urządzeniem.

str. 3

• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub stosownie wykwalifikowane osoby, aby uniknąć zagrożenia.
• Należy pamiętać aby odłączyć urządzenie od źródła zasilania podczas serwisowania oraz wymiany części i czyszczenia.
• Urządzenia nie wolno instalować w pralni.
• Uwaga: Sprawdź na tabliczce znamionowej rodzaj gazu chłodzącego zastosowanego w twoim urządzeniu.
• Szczegółowe informacje dotyczące urządzeń z gazem chłodniczym.

R410A, R134a, R290 to czynnik chłodniczy zgodny z europejskimi normami ekologicznymi; nie zaleca się jednak doprowadzenia do rozszczelnienia obwodu chłodzącego maszyny. Pod koniec okresu użytkowania należy przekazać urządzenia do centrum zbiórki odpadów w celu utylizacji.

• W klimatyzatorze znajduje się hermetycznie zamknięty system który zawiera fluorowane gazy cieplarniane.
• INFORMACJE O ŚRODOWISKU: To urządzenie zawiera fluorowane gazy cieplarniane objęte Protokołem z Kioto.
• Czynności konserwacji i usuwania mogą być wykonywane wyłącznie przez wykwalifikowany personel. (Aby uzyskać więcej informacji na temat czynnika chłodniczego, patrz tabliczka znamionowa).

GWP (potencjał globalnego ocieplenia): R410A: 2088, R134a: 1430, R290: 3, R32: 675.

- Nie używaj tego urządzenia do funkcji innych niż opisane w niniejszej instrukcji obsługi.

- Jeśli przewód zasilający ulegnie zużyciu lub uszkodzeniu, przewód powinien być wymieniany wyłącznie przez wykwalifikowanego technika serwisu przy użyciu oryginalnych części zamiennych.

- Upewnij się, że wtyczka jest dobrze i całkowicie podłączona do gniazdka. Jeśli jest inaczej może to spowodować ryzyko porażenia prądem lub pożaru.

- Nie podłączaj innych urządzeń do tego samego gniazdka, może to spowodować ryzyko porażenia prądem.

- Nie wolno rozbierać ani modyfikować urządzenia ani przewodu zasilającego, może to spowodować ryzyko porażenia prądem lub pożaru. Wszystkie pozostałe czynności muszą zostać wykonane przez wykwalifikowanego technika.

- Nie umieszczaj przewodu zasilającego lub urządzenia w pobliżu grzejnika, kaloryfera lub innego źródła ciepła. Może to spowodować ryzyko porażenia prądem lub pożaru.

- To urządzenie jest wyposażone w przewód z uziemieniem i do takiego gniazdka musi być podłączane. Wtyczkę należy podłączyć do prawidłowo zainstalowanego i uziemionego

str. 4

gniazdka. W żadnym wypadku nie odcinaj ani nie usuwaj uziemionego bolca lub języczka uziemiającego z tej wtyczki.

• Urządzenie powinno być używane lub przechowywane w taki sposób, aby było chronione przed wilgocią. Jeśli dojdzie do zalania klimatyzatora wówczas należy natychmiast odłączyć urządzenie od zasilania.
• Podczas przewożenia, przesuwania, przenoszenia zawsze transportuj urządzenie w pozycji pionowej i stawiaj je na stabilnej, poziomej powierzchni. Jeśli jednostka jest transportowana na boku, należy ją podnieść i pozostawić odłączoną od zasilania na 6 godzin.
• Zawsze używaj przełącznika na panelu sterowania lub pilocie, aby wyłączyć urządzenie. Nie wolno rozpoczynać pracy klimatyzatora poprzez włączenie przewodu do gniazdka. Może to spowodować ryzyko porażenia prądem.
• Nie dotykaj przycisków na panelu sterowania mokrymi i wilgotnymi palcami.
• Nie używaj niebezpiecznych chemikaliów do czyszczenia urządzenia. Aby zapobiec uszkodzeniu powierzchni, do czyszczenia urządzenia używaj tylko miękkiej ściereczki. Nie używaj wosku, rozcieńczalnika ani silnego detergentu. Nie używaj urządzenia w otoczeniu łatwopalnych substancji lub w pobliżu oparów, takich jak alkohol, środki owadobójcze, benzyna itp.
• Jeśli urządzenie wydaje nietypowe dźwięki lub emituje dym lub dziwny zapach, natychmiast je odłącz od zasilania.
• Nie czyść urządzenia wodą. Woda może dostać się do urządzenia i uszkodzić izolację, powodując ryzyko porażenia prądem. Jeśli woda dostanie się do urządzenia, natychmiast odłącz je od zasilania i skontaktuj się z serwisem.
• Użyj dwóch lub więcej osób, aby podnieść i zainstalować urządzenie.
• Zawsze chwytaj za wtyczkę podczas podłączania lub odłączania urządzenia. Nigdy nie odłączaj od zasilania, ciągnąc za przewód. Może to spowodować ryzyko porażenia prądem i uszkodzenia.
• Zainstaluj urządzenie na stabilnej, poziomej podłodze, która wytrzyma obciążenie do 50 kg. Montaż na słabej lub nierównej podłodze może spowodować ryzyko uszkodzenia mienia i obrażeń ciała

POŁĄCZENIA ELEKTRYCZNE

Przed podłączeniem urządzenia do zasilania sprawdź, czy:

-napięcie zasilania jest zgodne z wartością na tabliczce znamionowej (znajdziesz ją na tylnej ściance obudowy klimatyzatora);

-wejście gniazda elektrycznego pasuje do wtyczki urządzenia - jeśli tak nie jest, należy wymienić wtyczkę;

-gniazdo elektryczne jest prawidłowo uziemione;

str. 5

Nieprzestrzeganie którejkolwiek z powyższych instrukcji bezpieczeństwa zwalnia producenta z wszelkiej odpowiedzialności.

INFORMACJE PODSTAWOWE

Widok urządzenia

1 2 3 4 5 13

6 7 10 9 12 8 11

Akcesoria:

Elementy Nazwa Ilość
		Rura wyrzutowaZwężki na ruręwyrzutową	1
		Adapterokienny	1
		Pilot 1
		Wąż spustowy 1

Najważniejsze cechy urządzenia TCL TAC-09CPB/MZB

• Moc chłodzenia : 9000 BTU

• Klimatyzator 3 w 1 (Chłodzenie / Cyrkulacja / Osuszanie)

- Zasięg działania: 12\~20m²

- Obstuga poprzez WiFi

• Wydajność chłodzenia : 2930W

• Moc wejściowa chłodzenia: 945W

• EER(W/W): 3.1(A+)

•Znamionowy pobór mocy: 1120W

• Automatyczny tryb pracy

- 2 prędkości pracy wentylatora (przepływ powietrza: 390/280 m³/h)

- Pilot z pełną funkcjonalnością

- TIMER

- Sleep mode

- Łatwa instalacja odprowadzenia rury gorącego powietrza do ściany lub okna

• Regulowany termostat

- Panel sterowania zamontowany na górze z wyświetlaczem LED

• Kółka ułatwiające przemieszczanie urządzenia
  • Czynnik chłodniczy R290
• Poziom ciśnienia akustycznego: 62 dB
• Napięcie znamionowe: 220-240 V 50 Hz

Wyposażenie :

• Elastyczna rura odprowadzająca ciepłe powietrze na zewnątrz, długość 150 cm, średnica 15 cm
• Elementy okienne do montażu rury odprowadzającej ciepłe powietrze
• Pilot zdalnego sterowania

Najważniejsze cechy urządzenia TCL TAC-12CHPB/MZW

• Moc chłodzenia i grzania: 12000 BTU
- Klimatyzator 4 w 1 (Chłodzenie / Grzanie / Cyrkulacja / Osuszanie)
• Zasięg działania: 14\~25m²
- Obstuga poprzez WiFi
• Wydajność chłodzenia : 3500W
• Moc wejściowa chłodzenia: 1345W
- EER( W/W): 2.6(A)
• Wydajność grzania: 3200W
• Moc wejściowa grzania: 1130W
• COP(W/W): 2.8(A+)
• Znamionowy pobór mocy: 1780W
• Automatyczny tryb pracy
- 2 prędkości pracy wentylatora (przepływ powietrza: 390/280 m³/h)
- Pilot z pełną funkcjonalnością
- TIMER
- Sleep
- Łatwa instalacja odprowadzenia rury gorącego powietrza do ściany lub okna
- Regulowany termostat
- Panel sterowania zamontowany na górze z wyświetlaczem LED
- Kółka ułatwiające przemieszczanie urządzenia
• Czynnik chłodniczy R290
- Poziom ciśnienia akustycznego: 65 dB
- Napięcie znamionowe: 220-240 V 50 Hz

Wyposażenie :

• Elastyczna rura odprowadzająca ciepłe powietrze na zewnątrz, długość 150 cm, średnica 15 cm
• Elementy okienne do montażu rury odprowadzającej ciepłe powietrze

str. 8

- Pilot zdalnego sterowania

Przed użyciem upewnij się, że wszystkie akcesoria zostały wyjęte z torebek foliowych.

Niniejszy rozdział pozwoli Ci prawidłowo przygotować urządzenie i jego akcesoria, aby praca klimatyzatora była jak najbardziej efektywna.

Przed użyciem upewnij się, że kratki wylotu i wlotu powietrza nie są zakryte, ponieważ mogłoby to uniemożliwić właściwą pracę urządzenia.

Prawidłowe przygotowanie urządzenia do pracy to zaledwie kliką kroków:

-Dostosuj długość rury tak, aby swobodnie dosięgała okna (rys. 1). Upewnij się, że rura nie jest zawinięta lub zgięta pod dużym kątem.

-Zamontuj rurę odprowadzającą ciepłe powietrze do obudowy urządzenia za pomocą końcówki wlotowej( rys.4).

-Przymocuj po drugiej stronie rury końcówkę wylotową( rys.3).

-Ustaw klimatyzator w pobliżu okna.

-Otwórz/uchyl okno i włóż w jego szczelinę końcówkę wylotową rury.

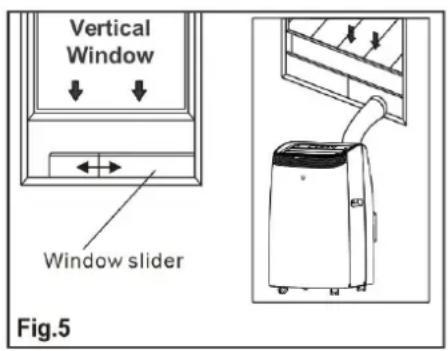

-Jeśli posiadasz okno przesuwne, zamocuj osłonę w jego uszczelce, przedłuż osłonkę odpowiednio na całą szerokość okna, przymocuj osłonę za pomocą kołków, następnie opuść ruchomą część okna na tak przygotowaną osłonę. Włóż w wyznaczone miejsce końcówkę odprowadzającą rury, a następnie zamocuj drugą końcówkę rury do klimatyzatora (rys. 5 i 6).

Pamiętaj, że do prawidłowej pracy klimatyzatora niezbędny jest swobodny przepływ powietrza przez rurę wyrzutową. Zadbaj o to, by rura była możliwe jak najkrótsza i pozbawiona zgięć. Najbardziej optymalna wersja: rura zawieszona w linii prostej pomiędzy oknem a urządzeniem.

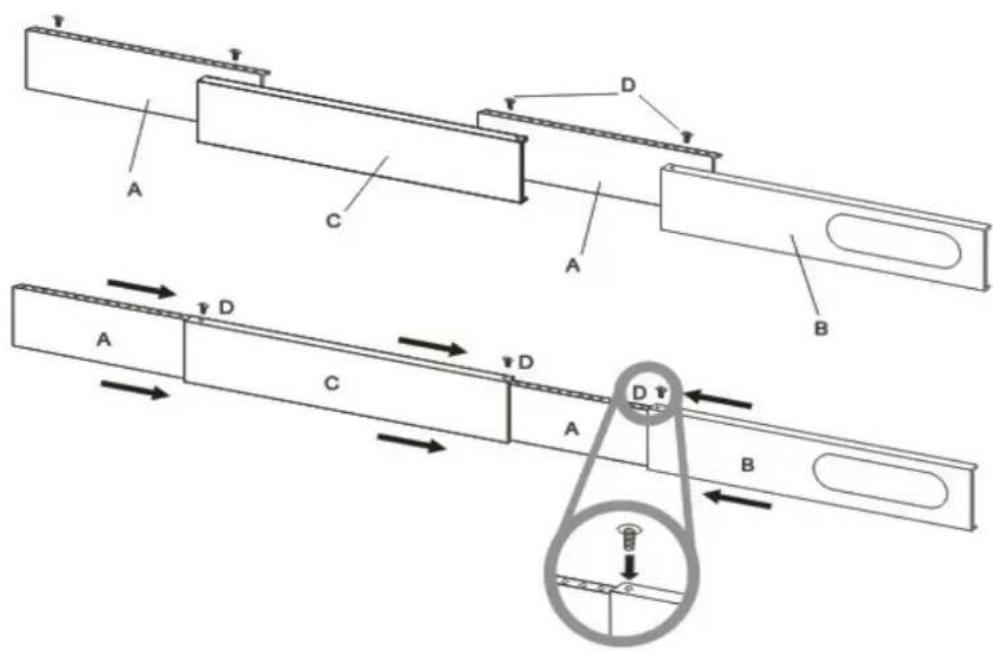

Zestaw suwaków okien został zaprojektowany tak, aby pasował do większości standardowych aplikacji okien pionowych i poziomych, jednak może być konieczne zmodyfikowanie niektórych aspektów procedur instalacyjnych dla niektórych typów okien. Zestaw suwaka okna można przymocować za pomocą śrub.

Uwaga: Jeśli otwór okna jest mniejszy niż minimalna długość zestawu suwaka okna, odetnij koniec bez przytrzymywania w nim wystarczająco krótkiego, aby zmieścił się w otworze okna. Nigdy nie wycinaj otworu w zestawie suwaka okna.

LOKALIZACJA Klimatyzatora:

- Urządzenie należy ustawić na stabilnej powierzchni aby zminimalizować hałas i wibracje.

- Urządzenie zostało wyposażone w kółka dzięki którym łatwiej można je przemieszczać.

- Urządzenie musi być umieszczone w niewielkiej odległości od prawidłowo uziemionego gniazdka.

- Nigdy nie wolno umieszczna

żadnych przeszkód w pobliżu wlotu lub wylotu powietrza urządzenia.

- Należy pozostawić co najmniej 45 cm przestrzeni wokół klimatyzatora aby zapewnić wydajną i prawidłową pracę.

- Wąż można przedłużyć, jednak najlepiej jest zachować minimalną wymaganą długość. Należy również upewni

się, że wąż nie ma żadnych ostrych zagięć ani załamań.

WYŚWIETLACZ FUNKCJI- PANEL STEROWANIA

Wyświetlacz znajduje się na górze urządzenia i daje możliwość weryfikowania wybranych ustawień klimatyzatora.

D E B Timer High A C Wi-Fi Low Cool Sleep Auto TIMER FAN SPEED - + MODE ON/OFF 1 2 3 4 5 6 7

1. Przycisk „TIMER”
   A. Wskaźnik wybranego trybu( w zależności od modelu)
2. Przycisk „ FAN SPEED"
   B. Wskaźnik wybranej prędkości nawiewu
3. Przycisk zmniejszania ustawień
   C. Wskaźnik funkcji „Sleep”
4. Wyświetlacz
   D. Wskaźnik funkcji „TIMER”
5. Przycisk zwiększania ustawień
   E. Wskaźnik WiFi
6. Przycisk „MODE”
7. Przycisk włączania/wyłączania ON/OFF

OBSŁUGA URZĄDZENIA POPRZEZ PANEL STEROWANIA

W celu obsługi urządzenia istnieje możliwość obsługi poprzez wbudowany panel sterowania lub poprzez dołączonego pilota. W tym rozdziale zostanie omówiony sposób obsługi poprzez panel sterowania.

Podłącz wtyczkę do gniazdka, klimatyzator znajdzie się w trybie gotowości.

Naciśnij przycisk On/Off aby włączyć lub wyłączyć urządzenie.

(1)

V Nigdy nie wyłączaj klimatyzatora, odłączając go od sieci. Zawsze naciskaj przycisk , a następnie odczekaj kilka minut przed odłączeniem. Dzięki temu urządzenie może wykona cykl kontroli w celu weryfikacji działania.

TRYB CHŁODZENIA „COOL”

Aby poprawnie ustawić ten tryb:

- Naciśnij kilka razy przycisk MODE, aż dioda zasygnalizuje wybranie właściwego trybu COOL.

- Wybierz docelową temperaturę 18 -32 (64 -90 ), naciskając°C°C°F°F

przycisk lub, aż zostanie wyświetlona odpowiednia wartość. △ ▽

- Wybierz żądaną prędkość wentylatora, naciskając przycisk.

Dostępne są cztery prędkości: wysoka / średnia / niska / automatyczna.

Najbardziej odpowiednia temperatura w pomieszczeniu w okresie letnim waha się od 24 °C do 27 (75 do 81 ). Nie zaleca się jednak ustawiania temperatury znacznie poniżej °C°F temperatury zewnętrznej. Różnica prędkości wentylatora jest bardziej zauważalna, gdy urządzenie jest w trybie wentylatora, ale może nie być zauważalna w trybie chłodzenia.

TRYB GRZANIA „HEAT”( w zależności od modelu)

Aby prawidłowo ustawić ten tryb :

• Naciśnij przycisk kilka razy, aż pojawi się symbol HEAT.
• Wybierz temperaturę docelową 13°C-27 °C(55'F-81'F) naciskając przycisk △lub ▽, aż zostanie wyświetlona odpowiednia wartość.
• Wybierz żądaną prędkość wentylatora, naciskając przycisk.

Dostępne są cztery prędkości: Wysoka / Średnia / Niska / Auto.

• Woda jest usuwana z powietrza i gromadzona w zbiorniku.
• Gdy zbiornik jest pełny, urządzenie wyłącza się, a na wyświetlaczu pojawia się Ft (pełny zbiornik). Należy wówczas wyjąć korek zbiornika i opróżnić go. Gdy zbiornik zostanie opróżniony proszę założyć korek z powrotem.
• Po opróżnieniu zbiornika urządzenie uruchamia się ponownie.

UWAGA: - Podczas pracy w bardzo zimnych pomieszczeniach urządzenie rozmraża się automatycznie, przerywając na chwilę normalną pracę. Podczas tej operacji zmienia się hałas wydawany przez urządzenie.

TRYB WENTYLATORA „FAN” – opcja, wybrane modele

Podczas korzystania z urządzenia w tym trybie wąż odprowadzający powietrze nie musi być podłączony.

- Naciśnij kilka razy przycisk MODE, aż dioda zasygnalizuje wybranie właściwego trybu "Fan"

- Wybierz żądaną prędkość wentylatora, naciskając przycisk.

Dostępne są trzy prędkości: wysoka / średnia / niska.

Ekran wyświetla „” jako dużą prędkość, „” jako średnią prędkość, „” jako niską prędkość.

TRYB „DRY” – opcja, wybrane modele

Idealny do zmniejszania wilgotności w pomieszczeniu (wiosna i jesień, wilgotne pomieszczenia, okresy deszczowe itp.).

W trybie osuszania urządzenie należy przygotować w taki sam sposób jak w trybie chłodzenia, z podłączonym wężem odprowadzającym powietrze, aby umożliwiać odprowadzanie wilgoci na zewnątrz.

Aby poprawnie ustawić ten tryb:

- Naciśnij kilka razy przycisk MODE, aż dioda zasygnalizuje wybranie właściwego trybu. Na wyświetlaczu pojawi się symbol „”.

- W tym trybie prędkość wentylatora jest wybierana automatycznie przez urządzenie i nie można jej ustawić ręcznie.

TRYB „SMART” – opcja, wybrane modele

Urządzenie automatycznie wybiera, czy ma działać w trybie chłodzenia, nawiewu czy ogrzewania (tylko w niektórych modelach).

Aby poprawnie ustawić ten tryb:

- Naciśnij kilka razy przycisk MODE , aż pojawi się ekran jak poniżej:

- Wybierz żądaną prędkość wentylatora, naciskając przycisk.

Dostępne są cztery prędkości: wysoka / średnia / niska / automatyczna.

Jeśli urządzenie wyposażone zostało tylko w tryb Cool wówczas działa w trybie wentylatora, gdy temperatura w pomieszczeniu jest niższa niż 23 (73 ), oraz w trybie chłodzenia, gdy °C°F temperatura w pomieszczeniu jest wyższa niż 23 (73 ).°C°F

USTAWIANIE FUNKCJI „TIMER”

Funkcja „Timer” może być wykorzystana do zaprogramowania opóźnienia uruchomienia lub wyłączenia urządzenia, co pozwala uniknąć marnowania prądu poprzez optymalizację okresów pracy.

Rozpoczęcie programowania

- Włącz urządzenie, wybierz żądany tryb, na przykład chłodzenie, 24 , prędkość °C wentylatora. Wyłącz urządzenie.

- Naciśnij przycisk Timer, symbol i liczba godzin zaczną migać.

- Naciśnij przycisk, aby ustawić liczbę godzin opóźnienia przed włączeniem się urządzenia. Timer można ustawić w interwałach od 1 godziny do 24 godzin.

- Kilka sekund po ustawieniu zostaje ono zapamiętane, wskaźnik timera świeci się, a na wyświetlaczu pojawia się informacja, że urządzenie jest w trybie czuwania.

- Naciśnij ponownie przycisk Timer lub przycisk, ustawiony czas zostanie skasowany, a symbol „Timer” zniknie z ekranu.

ZMIANA JEDNOSTKI TEMPERATURY- w wybranych modelach

Gdy urządzenie jest uruchomione, przytrzymaj jednocześnie przyciski „△”i „▽” przez 3 sekundy w tym samym czasie, a następnie możesz zmienić jednostkę temperatury.

Na przykład:

Przed zmianą, w trybie chłodzenia, ekran wyświetla się jak rys1.

Po zmianie, w trybie chłodzenia, ekran wyświetla się jak rys2.

Fig.1

Fig.2

FUNKCJA ŁADOWANIA PRZEZ USB – opcja, wybrane modele

- Funkcja ładowania przez USB może być włączona lub wyłączona po naciśnięciu przycisku „FAN SPEED” przez około 10 sekund.

FUNKCJA WIFI- opcja, wybrane modele:

- W trybie gotowości STAND BY naciśnij przycisk „” sześć razy w ciągu czterech sekund, aby zresetować sygnał Wi-Fi, tak aby urządzenie wydało podwójny sygnał dźwiękowy. Następnie zapoznaj się ze instrukcją sparowania poprzez Wi-Fi, aby podłączyć urządzenie. Jeśli proces zostanie przeprowadzony prawidłowo, kontrolka Wi-Fi na panelu sterowania będzie się świecić.

AUTODIAGNOSTYKA

Urządzenie jest wyposażone w system autodiagnostyki, który umożliwia wykrycie szeregu usterek. Komunikaty o błędach są wyświetlane na wyświetlaczu urządzenia.

JEŚLI JEST WYŚWIETLANY	CO POWINIENEM ZROBIĆ?
AWARIA SONDY (czujnik uszkodzony)	Jeśli zostanie wyświetlony, skontaktuj się z lokalnym autoryzowanym centrum serwisowym.
PEŁNY ZBIORNIK (zbiornik bezpieczeństwa pełny)	Opróżnij wewnętrzny zbiornik bezpieczeństwa, postępując zgodnie z instrukcjami w „Operacje na koniec sezonu” ustęp.

No.	Przyciski Funkcje
1	Włączenie/Wyłączenie klimatyzatora
2	MODE	Wybór trybu pracy: SMART, CHŁODZENIE, OSUSZANIE, WENTYLATOR, OGRZEWANIE.
3	(TEMP UP) Podniesienie temperatury klimatyzatora
4	(TEMP DN)	Obniżenie temperatury klimatyzatora
5	Regulacja kierunku przepływu powietrza w pionie (opcjonalnie).
6	Regulacja kierunku przepływu powietrza w poziomie
7	FAN Regulacja prędkości wentylatora: automatyczna, niska, średnia, wysoka.
8	TURBO Włączenie / Wyłączenie trybu TURBO
9	I SET Aktywowanie funkcji I SET
10	ECO Włączenie / Wyłączenie trybu ECO
11	TIMER Włączenie / Wyłączenie funkcji TIMER
12	SLEEP Włączenie / Wyłączenie trybu SLEEP
13	DISPLAY Włączenie / Wyłączenie podświetlenia wyświetlacza LED
14	HEALTH Włączenie / Wyłączenie funkcji HEALTH
15	(+)	Aby włączyć funkcję blokady rodzicielskiej, naciśnij jednocześnie przyciskiiprzez ponad 3 sekundy
OBSŁUGA URZĄDZENIA POPRZEZ PILOTA

Pilot przenośny umożliwia zarządzanie funkcjami klimatyzatora

Przyciski pilota

Wyświetlacz i niektóre funkcje pilota mogą się różnic w zależności od modelu.

Kształt i położenie przycisków i wskaźników może się różnić w zależności od modelu, ale ich funkcja jest taka sama.

Urządzenie potwierdza prawidłowy wybór każdego przycisku sygnałem dźwiękowym.

Niektóre funkcje mogą nie pasować do Twojego klimatyzatora, po naciśnięciu tych przycisków usłyszysz sygnał dźwiękowy, ale klimatyzator nie reaguje, przepraszamy.

WYŚWIETLACZ pilota zdalnego sterowania, znaczenie symboli na wyświetlaczu ciekłokrystalicznym

No.	Symbole Oznaczenia
1 Wskaźnik TRYBU SMART MODE
2		Wskaźnik TRYBU COOLING MODE(chłodzenia)
3 Wskaźnik TRYBU DRY MODE
4 Wskaźnik TRYBU FAN MODE
5		Wskaźnik TRYBU HEATING MODE(grzania)
6 Wskaźnik BATERII
7	or	Wskaźnik OBROTU KLAP (przepływu powietrza)
8 Wskaźnik TEMPERATURA / ZEGAR
9 Wskaźnik PREDKOŚCI WENTYLATORA
10	(FLASII)	Wskaźnik AUTOMATYCZNEJPREDKOŚCI WENTYLATORA
11 Wskaźnik TIMER
12 Wskaźnik TRYBU SLEEP
13 Wskaźnik TURBO
14		Wskaźnik WYCISZENIA GŁOSU(niedostępny w tym modelu)
15		Wskaźnik TRYBU ECO(niedostępny w tym modelu)
16		Wskaźnik TRYBU HEALTH(niedostępny w tym modelu)
17		Wskaźnik OŚWIETLENIA(niedostępny w tym modelu)

W celu rozpoczęcia pracy należy stosować się do poniższych zaleceń:

v Skieruj pilota w stronę odbiornika na urządzeniu.

V Pilot zdalnego sterowania nie może znajdować się dalej niż 7 metrów od urządzenia (bez przeszkody między pilotem a odbiornikiem).

V Pilota zdalnego sterowania należy używać z najwyższą ostrożnością. Nie należy go upuszczać ani wystawiać na bezpośrednie działanie promieni słonecznych lub źródeł ciepła. Jeśli pilot nie działa, spróbuj wyjąć baterię i włożyć ją z powrotem.

• Wysuń szufladkę z tyłu pilota;
• Umieść w wskazanym na rysunku miejscu baterię

2x AAA (1.5 V)i zamknij szufladkę.

V Jeśli pilot zostanie wymieniony lub zutylizowany, baterie należy wyjąć i wyrzucić zgodnie z aktualnymi przepisami, ponieważ są one szkodliwe dla środowiska.

V Nie należy miesza

starych i nowych baterii. Nie należy miesza

baterii alkalicznych, standardowych (węglowo-cynkowych) ani akumulatorów (niklowo-kadmowych).

V Nie wolno wrzuca

baterii do ognia. Baterie mogą wybuchnąć.

V Jeśli pilot nie będzie używany przez dłuższy czas, należy wyjąc z niego baterie

Włącz / wyłącz klimatyzator

Naciśnij przycisk, aby włączyć lub wyłączyć klimatyzator.

TURBO MODE FAN

str. 20

PRZEŁĄCZ JEDNOSTKĘ TEMPERATURY

Naciśnij i przytrzymaj przycisk TURBO, potem możesz zmienić jednostkę temperatury.

TURBO MODE FAN

TRYB CHŁODZENIA „COOL”

Funkcja chłodzenia ⚙️ umożliwia klimatyzatorowi chłodzenie pomieszczenia i jednocześnie zmniejsza wilgotność powietrza.

- Aby aktywować funkcję chłodzenia (COOL), naciśnij przycisk MODE aż symbol ✉ pojawi się na wyświetlaczu.

- Za pomocą przycisku lub ustaw temperaturę [18 -32 °C°C (64 -90)] niższą niż w pomieszczeniu.°F°F

TURBO MODE FAN

TRYB GRZANIA „HEAT” – opcja, wybrane modele

Funkcja grzania

umożliwia klimatyzatorowi grzanie

pomieszczenia i jednocześnie zmniejsza wilgotność powietrza.

- Aby aktywować funkcję grzania (HEAT), naciśnij przycisk MODE aż symbol pojawi się na wyświetlaczu.

- Za pomocą przycisku lub ustaw temperaturę [13 - 27 °C°C (55 - 81)] wyższą niż w pomieszczeniu.°F°F

TRYB OSUSZANIA „DRY” – opcja, wybrane modele

TURBO MODE FAN

Tryb ten jest idealny do obniżenia wilgotności w pomieszczeniu (wiosna i jesień, wilgotne pomieszczenia, itp.).

- Aby ustawić tryb DRY, naciśnij przycisk MODE aż pojawia się na wyświetlaczu. Aktywowana jest automatyczna funkcja wstępnego

TURBO MODE FAN

ustawienia.

- W tym trybie prędkość wentylatora jest wybierana automatycznie przez urządzenie i nie można ustawić jej ręcznie.

W trybie osuszania urządzenie należy przygotować w ten sam sposób jak dla trybuchłodzenia, z dołączonym wężem odprowadzającym powietrze, aby umożliwiać wilgoci odprowadzanie na zewnątrz.

FAN MODE (nie przycisk WENTYLATOR)—opcja, wybrane modele

Tryb wentylatora, funkcja dająca możliwość wentylacji powietrza.

- Aby ustawić tryb FAN, naciskaj MODE aż pojawia się na wyświetlaczu.

TURBO MODE FAN

Podczas korzystania z urządzenia w tym trybie wąż odprowadzający powietrze nie musi być podłączony.

TRYB SMART)—opcja, wybrane modele

- Aby ustawić tryb SMART, naciskaj MODE aż pojawi się na wyświetlaczu. W trybie SMART tryb pracy zostanie ustawiony automatycznie zgodnie z temperaturą pokojową.

TURBO MODE FAN

Jeśli urządzenie wyposażone jest tylko w funkcję chłodzenia, wówczas działa w trybie wentylatora gdy temperatura w pomieszczeniu jest niższa niż 23 °C (73 °F) i w trybie Cool, kiedy temperatura w pomieszczeniu przekracza 23 °C (73 °F).

Jeśli urządzenie działa w trybie chłodzenia i ogrzewania, wówczas urządzenie działa w trybie ogrzewania, gdy temperatura w pomieszczeniu jest niższa niż 20 °C (68 °F) i w trybie

str. 22

wentylatora gdy temperatura w pomieszczeniu wynosi od 20 °C (68 °F) do 23 °C (73 °F) i przechodzi w tryb chłodzenia, gdy temperatura w pomieszczeniu przekracza 23 °C (73 °F).

Podczas pracy klimatyzatora w trybie SMART na wyświetlaczu pojawia się wskazanie jak niżej:

ZMIANA PREDKOŚCI PRACY WNETYLATORA

- Naciśnij przycisk FAN, aby ustawić prędkość obrotową wentylatora, można ją ustawić na czterech poziomach: NISKI / ŚREDNI / WYSOKI / prędkość AUTO.

Informacja na wyświetlaczu:

Niski Średni Wysoki Auto (FLASH)

TURBO MODE FAN

KONTROLA PRZEPLYWU POWIETRZA

Funkcja dająca możliwość zmiany kierunku przepływu powietrza (pionowy lub poziomy):

Ta funkcja jest przydatna do wyboru ruchu w góre / w dół (lub w lewo / w prawo) nawiewu powietrza

- Aby poprawnie ustawić tę funkcję:

Wybierz tryb pracy (chłodzenie, osuszanie, nawiew, grzanie) jak opisano

TURBO MODE FAN

powyżej. Naciśnij przycisk, deflektor zacznie lub przestanie się poruszać.

Funkcja przycisku jest opcjonalna

Nigdy nie wkładaj palców, patyków ani innych przedmiotów do otworów wlotowych lub wylotowych powietrza.

TRYB SLEEP

Wstępnie ustawiony jest automatyczny program pracy.

Ta funkcja jest przydatna zwłaszcza w nocy, ponieważ stopniowo

Zmniejsza parametry pracy.

- Aby poprawnie ustawić tę funkcję:

Wybierz tryb chłodzenia lub ogrzewania, jak opisano powyżej.

Naciśnij przycisk SLEEP, aby aktywować tryb uśpienia, i pojawia się

na wyświetlaczu.

Funkcję SLEEP można anulować w dowolnym momencie podczas pracy

naciskając przycisk „SLEEP”, „MODE” lub „FAN”.

W trybie FAN lub DRY nie można ustawić funkcji SLEEP.

Po wybraniu funkcji uśpienia ekran zmniejszy jasność a prędkość wentylatora będzie niska.

Funkcja SLEEP utrzymuje pomieszczenie w optymalnej temperaturze bez nadmiernych wahań temperatury lub wilgotności przy cichej pracy.

Prędkość wentylatora jest zawsze niska, a temperatura i wilgotność w pomieszczeniu zmieniają się stopniowo aby zapewnić jak najbardziej komfortowe warunki.

W trybie chłodzenia „COOL” wybrana temperatura będzie wzrastać o 1 °C (1 °F) na godzinę w ciągu 2 godzin. Nowa temperatura będzie utrzymywana przez następne 6 godzin.

Następnie urządzenie wyłącz się.

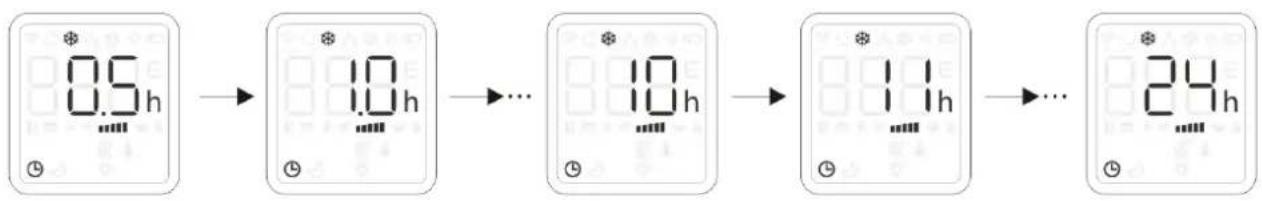

TRYB TIMER - wyłączanie klimatyzatora

Automatyczne wyłączanie. Podczas

88.0h

pracy urządzenia naciśnij TIMER, a następnie użyj

aby ustawić czas, po którym klimatyzacja się wyłączy.

Naciśnij ponownie przycisk timera, aby rozpocząć odliczanie.

Uwaga: Aby anulować ustawioną funkcję, naciśnij ponownie przycisk TIMER.

Uwaga: W przypadku wyłączenia zasilania konieczne jest ponowne ustawienie TIMER OFF

Tryb TURBO — opcja, wybrane modele

Aby włączyć funkcję turbo, wciśnij przycisk TURBO,

i pojawi się na wyświetlaczu ikona

TURBO MODE FAN

W trybie COOL / HEAT po wybraniu funkcji TURBO urządzenie

będzie pracować w trybie szybkiego chłodzenia / szybkiego grzania z najwyższą prędkością wentylatora.

TRYB ECO – opcja, wybrane modele

Urządzenie automatycznie ustawia pracę w celu

oszczędzania energii. Aby włączyć tryb ECO naciśnij przycisk ECO,

na wyświetlaczu pojawi się

Aby anulować należy ponownie nacisnąć

UWAGA:

Funkcja ECO jest dostępna zarówno w trybie CHŁODZENIA, jak i GRZANIA.

Funkcja wyłączania oświetlenia wyświetlacza LED – opcja, wybrane modele

Naciśnij przycisk DISPLAY i przytrzymaj przez 2 sekundy, aby włączyć / wyłączyć podświetlenie wyświetlacza LED.

Funkcja HEALTH – opcja, wybrane modele

Naciśnij przycisk HEALTH, aby aktywować / wyjść z funkcji.

Aktywacja tej funkcji poprawia parametry pracy w odniesieniu do generator jonów / plazma itp

Uwaga:

Funkcja Health nie jest dostępna, gdy klimatyzator jest wyłączony.

Stosuj się do poniższych zaleceń aby cieszyć się wydajną pracą urządzenia:

Zamknij wszystkie drzwi i okna w pomieszczeniu, w którym będzie stosowany klimatyzator (fot. 21).

Chron urządzenie przed bezpośrednim działaniem promieni słonecznych - zastoń rolety lub/i zasłony, aby klimatyzator pracował jak najbardziej ekonomicznie (fot. 22).

Nigdy nie kładź żadnych przedmiotów na urządzeniu.

Nie zasłaniaj kratki wlotowej i wylotowej powietrza. Pozostaw je odsłonięte(fot. 23).

Upewnij się, że w pokoju w którym stoi klimatyzator nie ma żadnych źródeł ogrzewania.

Nigdy nie korzystaj z urządzenia w pomieszczeniach o dużej wilgotności powietrza (np. suszarnie).

Nie używaj urządzenia na zewnątrz pomieszczeń.

Upewnij się, że klimatyzator stoi na płaskiej powierzchni. Jeśli to konieczne, zastosuj blokadę kółek.

METODY USUWANIA SKROPLIN

Urządzenie wychwytuje wodę z powietrza, ale w ilości, która nie wymaga częstego opróżniania zbiornika. Zwykle (z wyjątkiem pracy klimatyzatora w trybie grzewczym) opróżnienie zbiornika skroplin będzie wymagane dopiero na koniec sezonu.

POCZĄTEK I KONIEC SEZONU

UWAGA: dla bezpieczeństwa aby zapobiec wylewaniu się wody, klimatyzator wyposażony jest w czujnik bezpieczeństwa, który aktywuje się gdy zbiornik jest pełny. Urządzenie przestaje pracować, a na jego wyświetlaczu pojawia się komunikat FT (z ang. "full tank" czyli "pełny zbiornik").

Kompresor i wentylator nie uruchomią się, dopóki zbiornik skroplin nie zostanie opróżniony.

Więcej informacji o tym, jak postępować w przypadku komunikatu przeczytasz w rozdziale DIAGNOZOWANIE PROBLEMÓW.

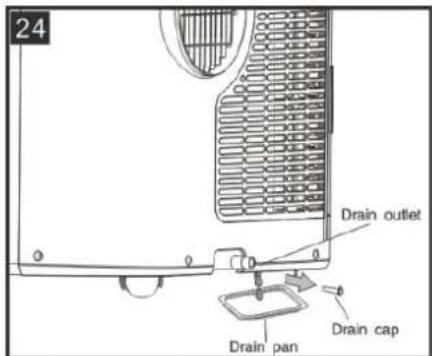

OKRESOWE USUWANIE SKROPLIN

Wyłącz urządzenie, wylej wodę ze zbiornika odbezpieczając korek spustowy i pozwól, aby woda spłynęła swobodnie na tackę odciekową. Aby ułatwić proces opóźniania zbiornika możesz przesunąć urządzenie na zewnątrz budynku i tam wylać skropliny bezpośrednio na ziemię, trawę, czy do kratki ściekowej.

24 Drain outlet Drain pan Drain cap

Gdy woda nie wypływa już samoistnie z wylotu, przechyl górę urządzenia delikatnie do przodu aby pozostałe na dnie zbiornika skropliny wypłynęły z wylotu. Dopiero wtedy opróżnianie zbiornika można uznać za zakończone.

Uruchom ponownie urządzenie przez naciśnięcie przycisku WŁĄCZ/WYŁĄCZ. Upewnij się, że urządzenie działa w trybie CHŁODZENIE, OSUSZANIE. Kompresor rozpocznie pracę ok. 3 minuty po

włączeniu urządzenia.

Schemat okresowego usuwania skroplin (rys. 24)

1. Odłącz urządzenie od źródła zasilania.
2. Umieścić miskę (brak w zestawie) pod dolnym korkiem spustowym. Zobacz schemat.
3. Wyjmij dolny korek spustowy.
4. Woda spłynie i zbierze się w naczyniu.
5. Po spuszczeniu wody należy mocno zamknąć dolny korek spustowy.
6. Włącz urządzenie.

STAŁE USUWANIE SKROPLIN

Ciągłe odprowadzanie skroplin jest polecane w trybie wybranych modelach) aby uniknąć problemów przy m opróżnianiu zbiornika.

Aby prawidłowo rozpocząć ciągłe usuwanie skroplin:

Sprawdź, czy zbiornik jest pusty. Jeśli nie, opróżnij ręczr skropliny.

Podłącz jedną końcówkę wężyka odpływowego do ujści drugą

OZRZEWANIE( opcja w manualnym, okresowym znie całkowicie zbiornik na Drain cap Drain outlet Drain hose cia spustowego i poprowadź

końcówkę w miejsce, gdzie skropliny byłyby odprowadzane.

Włącz urządzenie i wybierz tryb OGRZEWANIE. Woda wychwycona z powietrza

będzie odprowadzana z urządzenia w sposób ciągły.

UWAGA: Upewnij się, że wężyk odpływowy nie jest położony wyżej niż ujście spustowe, w przeciwnym wypadku woda nie będzie prawidłowo spływać.

Schemat ciągłego usuwania skroplin (rys. 25)

1. Odłącz urządzenie od źródła zasilania.

2. Wyjmij korek spustowy. Podczas wykonywania tej operacji część resztek wody może się rozłać, dlatego należy mieć naczynie w celu zebrania wody.

3. Podłączyć wąż spustowy (być może nie wchodzi w skład zestawu). Patrz schemat.
4. Wodę można stale spuszczać przez wąż do odpływu podłogowego lub wiadra.
5. Włącz urządzenie.

UWAGA

Upewnij się, że wysokość i odcinek węża spustowego nie powinny być wyższe niż wysokość wylotu spustowego, w przeciwnym razie zbiornik wody może nie zostać opróżniony. (ryc. 26 i ryc. 27)

Gdy jednostka pracuje w trybie osuszania, możesz wybrać poniżej sposób odwadniania.

1. Odłącz urządzenie od źródła zasilania.
2. Wykręć korek spustowy (rys. A). Podczas wykonywania tej czynności może wylać się resztkowa woda, dlatego należy przygotować miskę do zebrania wody.
3. Podłącz wąż spustowy (1/2 "lub 12,7 mm, może nie dostarczony). (Rys. B)
4. Woda może być odprowadzana w sposób ciągły przez wąż do odpływu podłogowego lub wiadra.
5. Włącz urządzenie.

A 1 2 Drain cap

Należy upewnić się, że wysokość i przekrój węża spustowego nie powinny być wyższe niż wysokość wylotu skroplin, w przeciwnym razie zbiornik na wodę może nie zostać opróżniony. (rys. C i rys. D)

Urządzenie jest wyposażone w system autodiagnozy w celu wykrycia szeregu usterek.

Komunikaty o błędach są wyświetlane na wyświetlaczu urządzenia.

JEŚLI JEST WYŚWIETLANY CO		POWINIENEM ZROBIĆ?
NISKA TEMPERATURA (zapobieganie mrozowi)		Urządzenie jest wyposażone w zabezpieczenie przed zamarzaniem, aby uniknąć nadmiernego tworzenia się lodu.Urzządzenie uruchomi się ponownie automatycznie po zakończeniu procesu odszraniana.

AWARIA SONDY(czujnik uszkodzony)	Jeśli zostanie wyświetlony, skontaktuj się z lokalnym autoryzowanym centrum serwisowym.
PEŁNY ZBIORNIK(zbiornik bezpieczeństwa pełny)	Opróżnij wewnętrzny zbiornik bezpieczeństwa, postępując zgodnie z instrukcjami w „Operacje na koniec sezonu” ustęp.

CZYSZCZENIE I KONSERWACJA

Przed rozpoczęciem procesu czyszczenia i konserwacji należy wyłączyć urządzenie naciskając przycisk na panelu sterowania lub pilocie. Odczekaj klika minut, a następnie odłącz wtyczkę od gniazda zasilającego.

CZYSZCZENIE OBUDOWY

Wyczyść obudowę ściereczką zwilżoną w wodzie z niewielką ilością delikatnego detergentu.

Następnie wytrzyj obudowę "do sucha" papierem lub inną ściereczką.

Nigdy nie czyść urządzenia strumieniem wody.

Nigdy nie używaj benzyny, alkoholi lub rozpuszczalników do czyszczenia urządzenia.

Nigdy nie używaj sprayów, cieczy owadobójczych i podobnych środków do czyszczenia.

CZYSZCZENIE FILTRÓW POWIETRZA

Aby urządzenie działało wydajnie, należy czyścić filtr zewnętrzy co tydzień.

W celu wykonania tej czynności należy postępować zgodnie z instrukcją jak na rysunku:

-otwórz kratkę urządzenia, a następnie wyjmij element ochronny z tylnej części obudowy.

-użyj odkurzacza aby usunąć zebrany kurz z powierzchni filtra. Jeśli jest mocno zabrudzony,

zanurz go w ciepłej wodzie i spłucz kilka razy. Temperatura wody nie powinna być wyższa

niż 40°C. Po opłukaniu filtra, pozostaw go do całkowitego wyschnięcia, a następnie przymocuj kratkę wlotową do urządzenia

Upewnij się, że kabel zasilający i wtyczka nie są uszkodzone, a uziemienie jest sprawne.

Powtarzaj czynności zawarte w niniejszej instrukcji.

KONIEC SEZONU

Aby całkowicie opróżnić wewnętrzny zbiornik z wody (skroplin), usuń korek spustowy.

Upewnij się, że cała woda wypłynęła ze zbiornika. Jeśli tak, nałów z powrotem korek spustowy. Oczyć filtr i wysusz zanim włózysz go ponownie do urządzenia.

KONIEC OPERACJI SEZONOWYCH

Aby całkowicie opróżnić wewnętrzny obwód z wody, należy zdjąć korek. Spuść całą wodę pozostałą do naczynia. Kiedy cała woda została spuszczona należy włożyć korek z powrotem na miejsce. Wyczyść filtr i dokładnie wysusz przed ponownymłożeniem.

Temperatury graniczne pracy urządzenia:

Tryb chłodzenia: 18 °C -35 °C (64 °F -95 °F), 30% RH \~ 90% RH

Tryb ogrzewania: 10 °C -25 °C (50 °F -77 °F), 30% RH \~ 90% RH

ROZWIAZYWANIE PROBLEMÓW

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Klimatyzator nie włącza się.	Chwilowy brak prądu.Urzadzenie nie jest podłączone do zasilania.Zadział wewnętrzny system zabezpieczający.	Odczekaj chwilę.Włóż wtyczkę do gniazdka.Odczekaj 30 minut, jeśli po tym czasie urządzenie nie włączy się, skontaktuj się z autoryzowanym serwisem Warmtec.
Klimatyzator działa tylko przez chwilę.	Rura wyrzutowa jest wygięta, co przeszkadza w swobodnym wyrzucie powietrza na zewnątrz.Coś blokuje wyrzut powietrza na zewnątrz urządzenia.	Wyprostuj rurę wyrzutową, dbając o to, aby była jak najkrótsza i pozbawiona zagięć oraz pętli.Usuń obiekty przeszkadzające w swobodnym przepływie powietrza.
Klimatyzator pracuje, ale nie chłodzi pomieszczenia.	Okna i/lub drzwi są otwarte.W pokoju znajdują się urządzenia, które są źródłem grzania (np. kuchenka, suszarka do włosów itp.)Rura wyrzutowa jest odłączona od urządzenia.Parametry techniczne urządzenia nie są adekwatne do pomieszczenia, w którym klimatyzator jest używany.	Zamknij drzwi i okna.Wyeliminuj źródła grzania w pomieszczeniu.Podłącz rurę wyrzutową do klimatyzatora (fot. 1).
Podczas pracy sprzętu w pomieszczeniu czuć nieprzyjemny zapach.	Filtr powietrzny jest zanieczyszczony.W urządzeniu pozostały stare skropliny.	Wyczyść filtr zgodnie z instrukcją.Wyczyść zbiornik skroplin oraz parownik.
Klimatyzator nie włącza się po 3 minutach od restartu urządzenia.	Wewnętrzne zabezpieczenie sprężarki zapobiega ponownemu uruchomieniu się urządzenia, dopóki nie upłyną trzy minuty od jego ostatniego wyłączenia.	Odczekaj chwilę, opóźnienie włączenia jest normalnym zachowaniem urządzenia.
Na wyświetlaczu pojawia się alarm:LE / PF / FE	Urzadzenie posiada system diagnozujący najczęściej występujące problemy.	Zobacz rozdział DIAGNOZOWANIE PROBLEMÓW.

Oświadczenie producenta o zgodności urządzenia z zasadniczymi wymaganiami

GWARANCJA I SERWIS

Niniejszym LIN POLSKA Sp. z o.o. oświadcza, że urządzenia TCL TAC-09CPB/MZB ,TAC-12CHPB/MZW są zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami dyrektywy 2014/30/EU.

CE

Oznakowanie sprzętu symbolem przekreślonego kontenera na odpady informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Przekazanie zużytego sprzętu elektrycznego i elektronicznego do punków zbierania przyczynia się do ponownego użycia, recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego. Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie na zdrowie

1) Dystrybutor niniejszego produktu gwarantuje prawidłowe działanie produktu w okresie 12 miesięcy od daty zakupu, jednak nie dłużej niż 24 miesięcy od daty produkcji. Gwarancją objęte są jedynie produkty posiadające prawidłowo wypełnioną kartą gwarancyjną (pieczątka punktu sprzedaży) wraz z dowodem zakupu. Naprawy w okresie trwania gwarancji będą wykonywane bezpłatnie. Gdy naprawa będzie niemożliwa nastąpi wymiana produktu na nowy wolny od wad. Dystrybutor dopuszcza możliwość wymiany na inny podobny model urządzenia (o takich samych parametrach lub lepszych) w przypadku, gdy przedmiotowy sprzęt nie jest już dostępny na rynku. W przypadku wymiany okres udzielanej gwarancji biegnie od pierwotnej daty zakupu urządzenia.
2) Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży i podpisu sprzedawcy jest nieważna! W przypadku braku ważnej karty gwarancyjnej wszelkie usterki mogą być usunięte przez dystrybutora tylko na koszt nabywcy.
3) Gwarancją objęte są wszelkie wady materiałowe i produkcyjne powodujące niemożność korzystania z produktu lub jego wadliwe działanie.
4) Uprawniony z gwarancji jest zobowiązany dostarczyć kompletne urządzenie w oryginalnym opakowaniu (zawierające wszystkie akcesoria: ładowarki, uchwyty, kable, karty pamięci oraz karty licencyjne oprogramowania wraz z płytami) do siedziby dystrybutora na własny koszt, wraz z ważną kartą gwarancyjną, dowodem zakupu oraz dokładnym opisem występującej usterki.

5) Gwarancja nie obejmuje uszkodzeń mechanicznych, uszkodzeń powstałych z powodu użytkowania urządzenia niezgodnie z instrukcją obsługi lub do innych celów niż określone w opisie urządzenia.
6) Gwarancja nie obejmuje materiałów i elementów eksploatacyjnych, ulegających zużyciu w trakcie normalnego użytkowania powyżej 6 miesięcy od daty zakupu (np. baterie, akumulatory, uchwyty, filtry, etc.)
7) Gwarancją nie są objęte urządzenia, w których usunięta została plomba zabezpieczająca.
8) Serwis dokona naprawy w terminie 14 dni od daty otrzymania urządzenia. Termin może ulec przedłużeniu do 30 dni, jeżeli zajdzie konieczność sprowadzenia od producenta części zapasowych.
9) W przypadku nieuzasadnionej reklamacji (braku zgłaszanej usterki lub zakwalifikowania jej jako nie podlegającej gwarancji), klient ponosi koszty ekspertyzy w wysokości 50 zł netto oraz koszty przesyłki.
10) Niniejsza gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z art.13 pkt.4 Ustawy o warunkach sprzedaży konsumenckiej oraz zmianie Kodeksu cywilnego (Dz.U. z 2002r Nr141, poz. 1176).
11) Terytorialny zasięg ochrony gwarancyjnej to terytorium Rzeczpospolitej Polskiej.

W razie jakichkolwiek pytań lub problemów prosimy o kontakt jak poniżej. Szczegółowe warunki gwarancji i procedura reklamacyjna w oddzielnej części.

Importer

LIN Polska Sp. z o.o.

Opłotek 29

01-940 Warszawa

[e-mail]

www.lin-tcl.pl

Telefon: [phone]
