iclrv2 - Skaner iCarsoft - Bezpłatna instrukcja obsługi

Typ produktu	Skaner diagnostyczny OBD2
Marka	iCarsoft
Model	icrv2
Wymiary (przybliżone)	220 x 110 x 40 mm
Waga (przybliżona)	350 g
Zasilanie	Z portu OBD2 pojazdu (12V)
Wyświetlacz	LCD 128x64 pikseli z podświetleniem
Obsługiwane protokoły	OBD2 (ISO 9141-2, ISO 14230-4, ISO 15765-4), CAN, KWP2000
Funkcje główne	Odczyt i kasowanie kodów błędów, odczyt danych w czasie rzeczywistym, testy pokładowe, obsługa wielu marek (Land Rover, Jaguar, Volvo itp.)
Języki interfejsu	Angielski, niemiecki, francuski, hiszpański, włoski, polski (w zależności od wersji)
Złącze	Standardowe złącze OBD2 (16-pin)
Aktualizacje	Przez USB (możliwość aktualizacji oprogramowania)
Akcesoria w zestawie	Kabel USB, instrukcja obsługi, etui
Zakres temperatur pracy	0°C do 50°C
Certyfikaty	CE, RoHS

Często zadawane pytania - iclrv2 iCarsoft

Jakie pojazdy obsługuje iCarsoft iclrv2?

iCarsoft iclrv2 przeznaczony jest głównie do pojazdów marki Land Rover i Jaguar, ale obsługuje również wiele innych modeli OBD2. Pełną listę kompatybilnych pojazdów znajdziesz w instrukcji lub na stronie producenta.

Jak zresetować skaner iclrv2?

Aby zresetować urządzenie, wyłącz je, odłącz od portu OBD2, odczekaj 10 sekund, a następnie podłącz ponownie. Jeśli to nie pomoże, wykonaj reset fabryczny przytrzymując przycisk zasilania przez 15 sekund.

Czy iclrv2 można aktualizować?

Tak, aktualizacje oprogramowania są dostępne przez USB. Pobierz najnowszą wersję ze strony iCarsoft, podłącz urządzenie do komputera kablem USB i postępuj zgodnie z instrukcją aktualizacji.

Jakie są najczęstsze kody błędów odczytywane przez iclrv2?

Urządzenie odczytuje standardowe kody OBD2 (P0xxx, P1xxx itp.) oraz specyficzne kody producenta. Przykłady: P0300 (wypadanie zapłonu), P0420 (niskie stężenie katalizatora).

Czy iclrv2 wymaga baterii?

Nie, skaner jest zasilany bezpośrednio z portu OBD2 pojazdu. Nie potrzebuje oddzielnych baterii.

Jak czyścić i konserwować iclrv2?

Czyść suchą, miękką ściereczką. Nie używaj środków chemicznych ani wody. Przechowuj w suchym miejscu, z dala od źródeł ciepła.

Dlaczego skaner nie łączy się z pojazdem?

Sprawdź, czy stacyjka jest włączona (ON), a gniazdo OBD2 jest czyste. Upewnij się, że pojazd jest kompatybilny. Jeśli problem się powtarza, zaktualizuj oprogramowanie.

Czy iclrv2 może kasować kody błędów?

Tak, po odczytaniu kodów możesz je skasować. Uwaga: kasowanie usuwa tylko informacje o błędach, nie naprawia usterki.

Jakie informacje pokazuje iclrv2 na wyświetlaczu?

Wyświetlacz pokazuje kody błędów, parametry w czasie rzeczywistym (np. obroty silnika, temperatura), stan sondy lambda oraz wyniki testów pokładowych.

Gdzie mogę pobrać instrukcję obsługi iclrv2?

Instrukcję w formacie PDF można pobrać za darmo ze strony notice-facile.com lub oficjalnej strony iCarsoft. Dostępna jest w wielu językach.

INSTRUKCJA OBSŁUGI iclrv2 iCarsoft

Urządzenie diagnostyczne OBD II Icarsoft iclrv2

iCarsoft

Instrukcja obsługi

Wszelkie prawa zastrzeżone

1. Opis produktu....4
2. Specyfikacja 5
3. Dołączone akcesoria....5
4. Cechy produktu 5
5. Obsługiwane pojazdy....6
6. Obstuga....6
   6.1 Diagnoza 6
   6.2 Funkcje serwisowe 8
   6.2.1 Reset oleju....8
   6.2.2 EPB....11
   6.2.3 BMS....12
   6.2.4 DPF 13
   6.2.5 ETC....14
   6.2.6 SAS....15
   6.3 Battery Voltage Test.... 17
   6.4 OBDII/EOBD 17

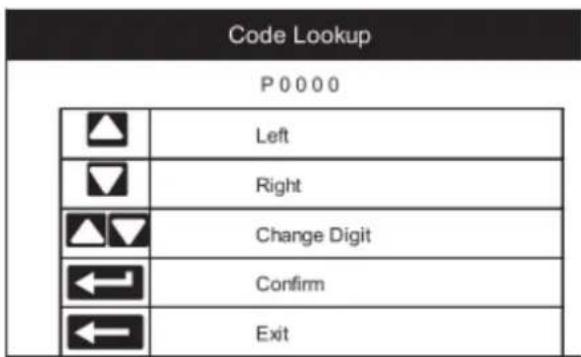

   6.5 Wyszukiwanie DTC 18
   6.6 Przegląd i raport 19
   6.7 Konfiguracja.... 19
   6.8 Help 20
   6.9 Informacje 20
7. Gwarancja....20

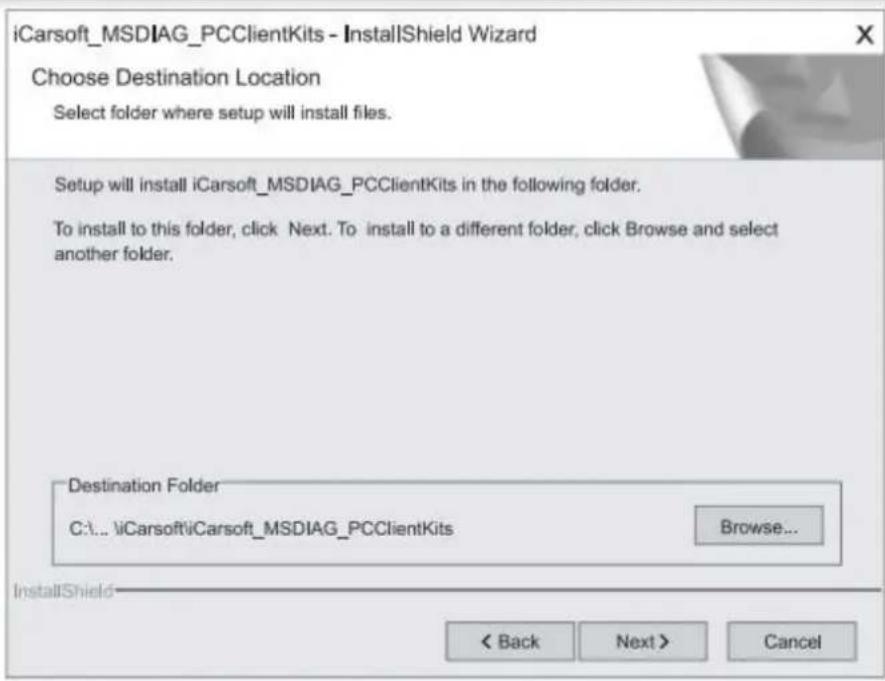

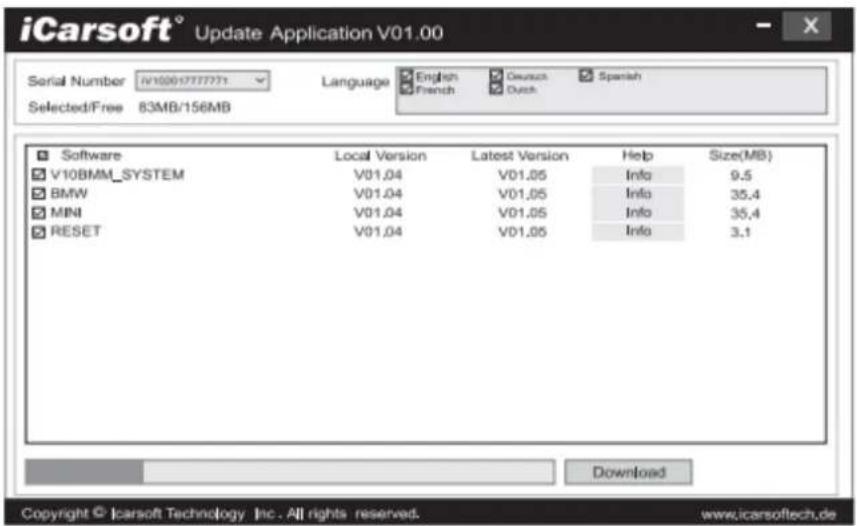

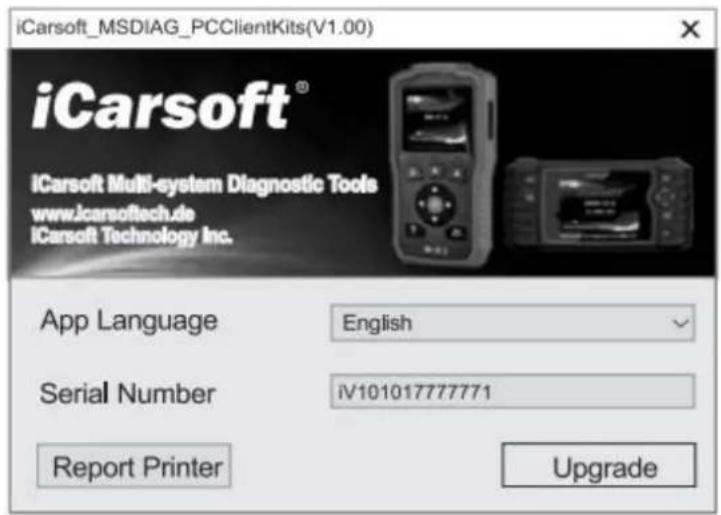

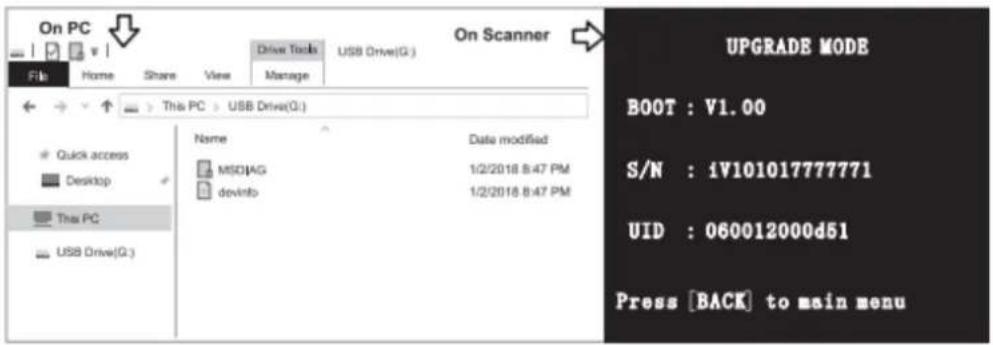

8. Aktualizacja oprogramowania i drukowanie danych 21

Strona 3 z 25

Instrukcja obsługi

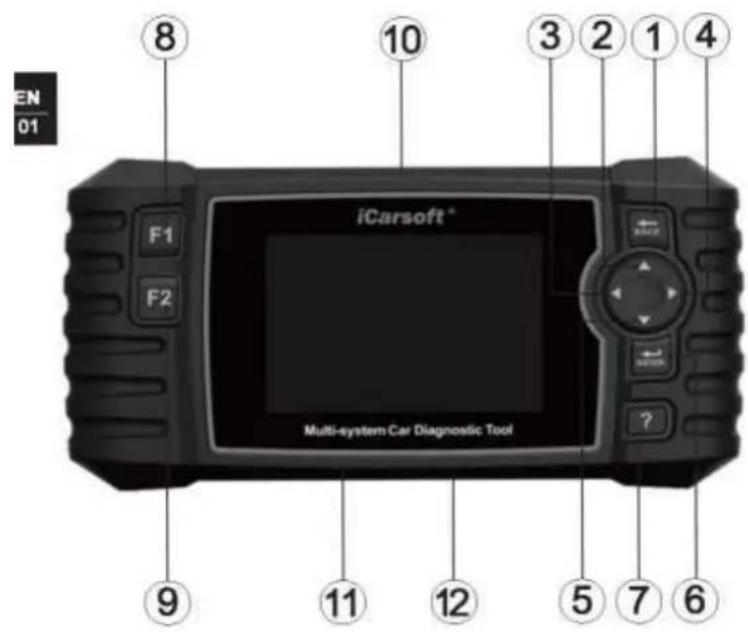

1. Opis produktu

1 PRZYCISK WSTECZ - powrót do poprzedniego menu
2 PRZYCISK W GÓRĘ - przesuwa kursor w góre w celu wyboru
3 LEWY PRZYCISK - przesuwa kursor w lewo w celu wyboru
4 PRAWY PRZYCISK - przesuwa kursor w prawo w celu wyboru
5 PRZYCISK W DÓŁ - przesuwa kursor w dół w celu wyboru
6 PRZYCISK ENTER - potwierdza wybór (lub czynność) z listy menu
7 PRZYCISK POMOCY - wyświetla informacje pomocy dotyczące wyników testu lub operacji użytkownika
8 PRZYCISK FUNKCYJNY F1 - w przypadku specjalnego zastosowania
9 PRZYCISK FUNKCYJNY F2 - w przypadku specjalnego zastosowania
10 ZŁĄCZE OBDII - łączy tester diagnostyczny ze złączem łącza danych pojazdu za pomocą kabla OBDII
11 GNIAZDO KARTY PRZECHOWYWANIA - przechowuje system testera diagnostycznego
12 ZŁĄCZE KABLA DANYCH – łączy tester diagnostyczny z zasilaczem i aktualizuje oprogramowanie w razie potrzeby

Strona 4 z 25

2. Specyfikacja

1) Wyświetlacz: 4,0-calowy wyświetlacz TFT LCD o rozdzielczości 480*320 pikseli
2) Temperatura pracy: 0 °C \~ 50 °C
3) Temperatura przechowywania: -20 °C \~ 70 °C
4) Napięcie robocze: 9 \~ 18 V
5) Prąd roboczy: 150 mA przy 12 V (typowo)
6) Pobór mocy: 1,8 W (typowy)
7) Wymiary: 206 * 104,1 * 32,6 mm (dł. X szer. X wys.)
8) Waga 312g

3. Dołączone akcesoria

1) Podręcznik użytkownika - instrukcje dotyczące obsługi produktu.
2) Kabel do transmisji danych - umożliwia łatwą aktualizację za pośrednictwem komputera i połączenia internetowego.
3) Główny kabel OBD - łączy tester z pojazdami.
4) Karta pamięci - Pobierz program pojazdu.

4. Cechy produktu

1) iCarsoft Multi-system Car Diagnostic Tool V2.0 może odczytywać i usuwać kody usterek we wszystkich systemach, takich jak silnik, skrzynia biegów, ABS i poduszka powietrzna itp..
2) Obsługa dziesięciu trybów pracy OBDII / EOBD.
3) Odczyt danych w czasie rzeczywistym.
4) Pełna diagnostyka ECU.
5) Dotyczy marek wszystkich modeli wyposażonych w OBDII-16 DLC.
6) Łatwy w użyciu z kluczami.
7) Wskaźnik oleju / Reset serwisu: Obsługa resetowania wskaźnika serwisu.
8) Konserwacja układu elektronicznego hamulca postojowego (EPB), wyłącza i ponownie włącza układ EPB w celu wymiany części i inicjalizacji.
9) System zarządzania akumulatorem (BMS), rejestruje nowy akumulator w BMS podczas wymiany.
10) Układ sterowania regeneracją filtra cząstek stałych (DPF), żąda przeprowadzenia procesu regeneracji DPF przy blokadzie DPF i wyłącza wskaźnik DPF.

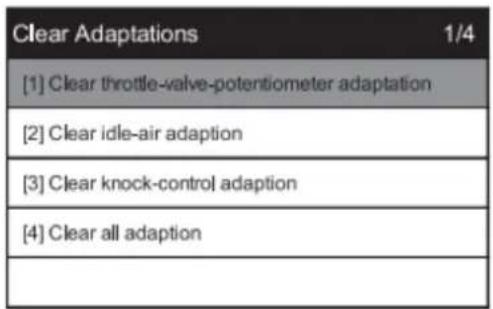

11) Elektroniczny system kontroli przepustnicy (ETC), ponownie ustawia wartość sterującą przepustnicy podczas czyszczenia lub wymiany przepustnicy

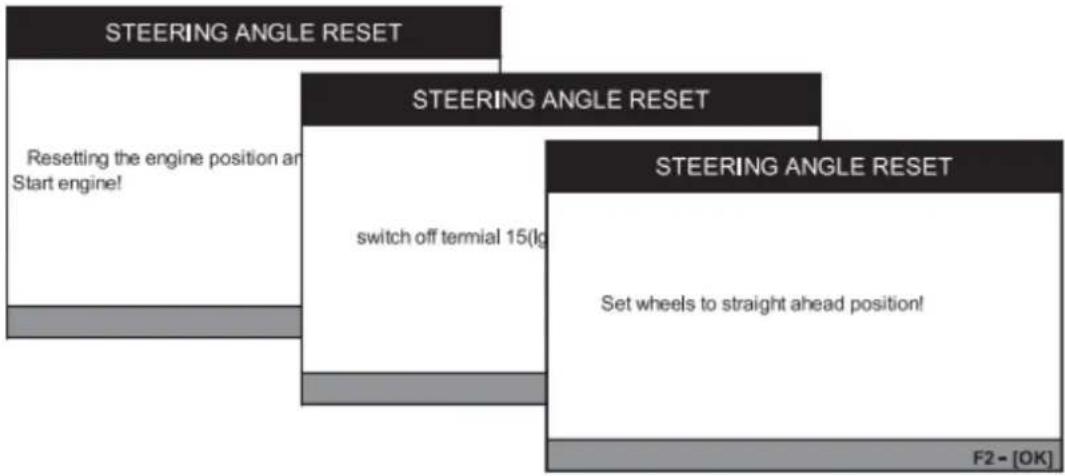

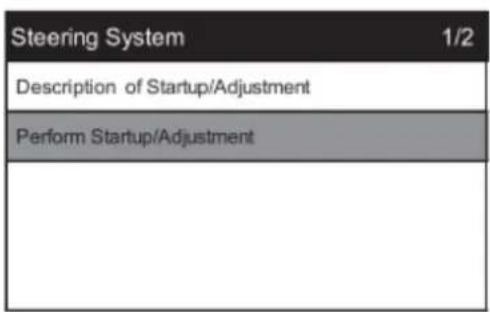

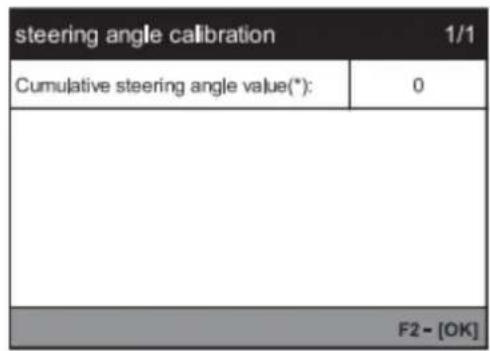

12) SAS: Kalibracja czujnika kąta skrętu (SAS), kalibracja kierownicy do jazdy na wprost lub ponowna kalibracja SAS podczas wymiany części kierownicy.

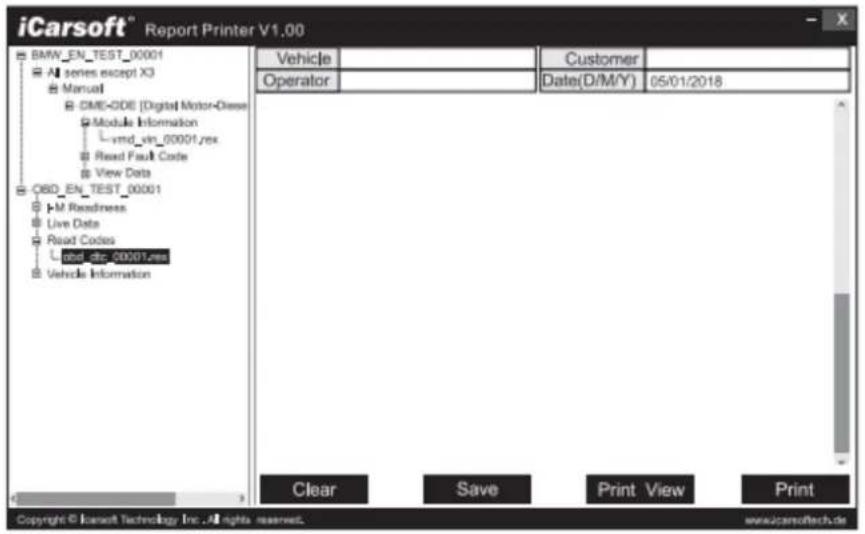

13) Funkcja Print Data (Drukuj dane) umożliwia drukowanie danych diagnostycznych zapisanych przez tester lub niestandardowych raportów z testów.

Strona 5 z 25

14) Test akumulatora pozwala na uzyskanie przez skaner napięcia akumulatora za pomocą portu OBD po uruchomieniu silnika.
15) Biblioteka DTC do wyszukiwania, gdy użytkownik obsługuje narzędzie.
16) Aktualizacja za pomocą komputera.
17) Wielojęzyczne urządzenie: angielski, niemiecki, holenderski, hiszpański, francuski.

5. Obstugiwane pojazdy

iCarsoft Multi-system Car Diagnostic Tool V2.0 to profesjonalne i potężne narzędzie do diagnostyki usterek pojazdu opracowane przez iCarsoft Technology Inc.. Z wyświetlaczem LCD TFT 4.0" i unikalnym oprogramowaniem diagnostycznym, oferuje diagnostykę ECU każdej marki pojazdu, a tryby testowe obejmują głównie : CANBUS, ISO9141, KWP2000 i J1850 itp.. Umożliwia technikom dokładne zdiagnozowanie złożonych problemów. CR2.0 to wielokrotny wybór marek pojazdów.

6. Obstuga

UWAGA * Przed użyciem tego narzędzia należy:

• Na początku należy sprawdzić listę dostawy zawierającą tester i akcesoria, po otwarciu opakowania przeczytaj instrukcję obsługi i podłącz kabel OBD II do testera.
• Istnieją dwa sposoby zasilania testera, jednym sposobem jest użycie zewnętrznego zasilacza 5V kabla danych lub portu USB, innym sposobem jest użycie połączenia kabla OBD II ze złączem łącza danych pojazdu.
• Nie otwieraj testera diagnostycznego w mokrym środowisku lub bez szkolenia. Nie wolno mocyć testera, ponieważ klawiatura i port nie są wodoodporne, a także nie wolno używać rozpuszczalników lub alkoholi do czyszczenia klawiatury lub wyświetlacza.
• Można ustawić wybrany język, jednostkę miary i brzęczyk, gdy skaner jest podłączony do zasilania.
• Upewnij się, że zapłon jest WŁĄCZONY, gdy już podłączyćś tester diagnostyczny.

6.1 Diagnoza

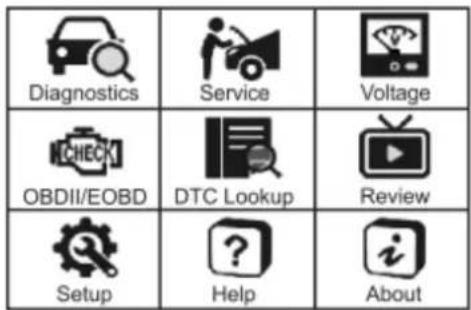

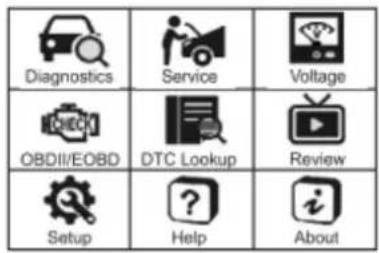

Ta funkcja jest specjalnie zaprojektowana do diagnozowania elektronicznego układu sterowania pojedynczego modelu pojazdu, który jest już podłączony do skanera.

Diagnostics – Diagnostyka

Service – Serwis

Voltage – Napięcie

DTC Lookup – Wyszukiwanie DTC

Review – Pogład

Setup – Konfiguracja

Help - Pomoc

About - Informacje

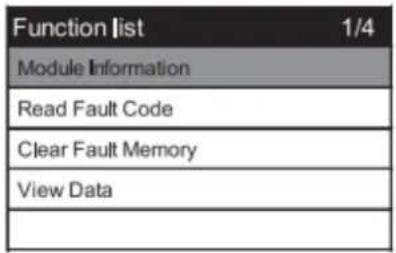

Function list- Lista funkcji

Read Fault Code – Odczyt kodów błędów

Clear Fault Memory – Czyszczenie pamięci kodów błędów

View Data – Podgląd danych

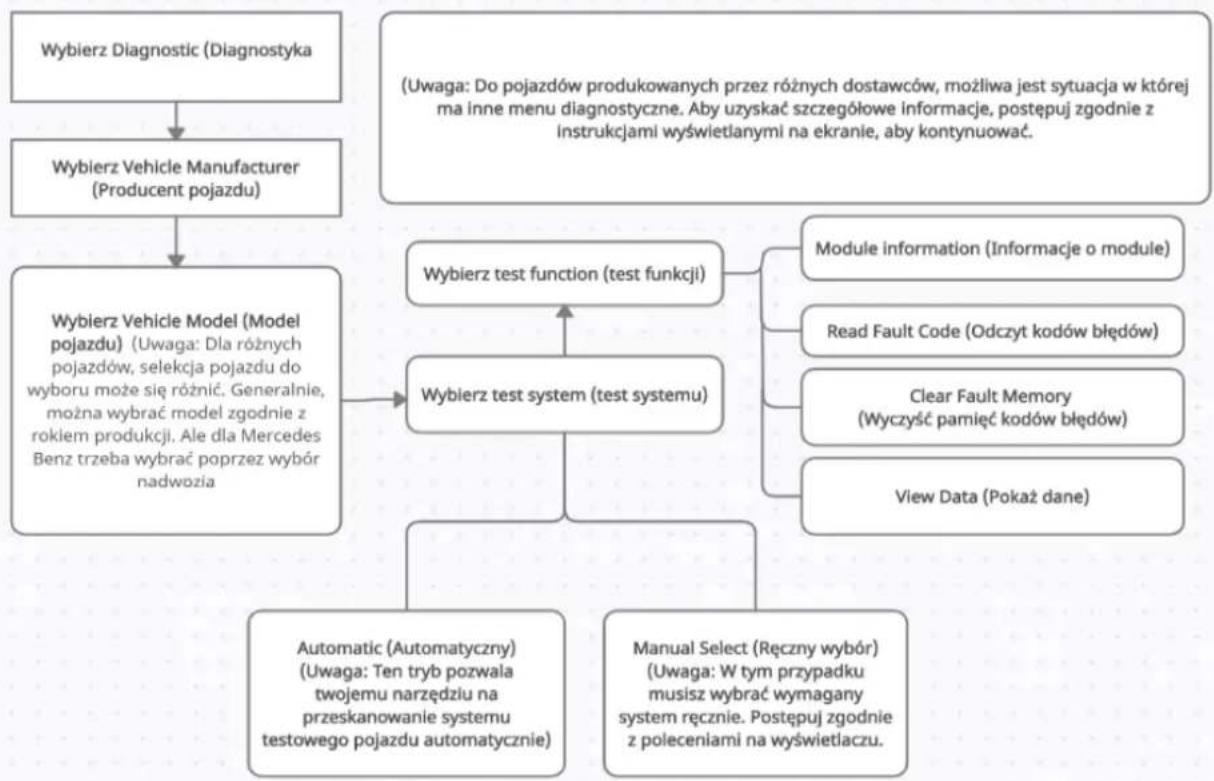

Zapoznaj się ze schematem blokowym poniżej, aby zdiagnozować pojazd:

Wybierz jeden konkretny system i naciśnij OK, pojawi się menu funkcji, opcje menu różnią się nieznacznie dla różnych pojazdów. Menu funkcji może zawierać:

Strona 7 z 25

Read Module Information (Odczyt informacje o module) - Odczyt pełnych informacji o module systemu elektronicznego, takie jak VIN, numer części, wersja, dostawca, data produkcji ECU. Możesz również zapisać te dane, naciskając [Record],

Read fault code (Odczyt kodów błędów) - Odczytaj pełny kod usterki modułu systemu elektronicznego, pokaż stan i opis kodu usterki. Możesz również zapisać te dane, naciskając [Record].

Erase fault code (Kasowanie kodu usterki) - kasowanie kodu usterki modułu układu elektronicznego i informacji diagnostycznych związanych z zamrożoną ramką.

View live data (Odczyt danych na żywo) - odczytaj dane na żywo z modułu elektronicznego według wartości tekstowej lub przebiegu. Możesz również zapisać te dane, naciskając [Record].

6.2 Funkcje serwisowe

Wielosystemowe narzędzie diagnostyczne do samochodów iCarsoffs V2.0 zapewnia reset wskaźnika oleju, ERB, BMS, DPF, ETC, SAS dla większości nowoczesnych pojazdów poruszających się obecnie po drogach. Wybierz funkcję Service z menu głównego, aby uzyskać dostęp do sześciu funkcji specjalnych.

Oil Reset	EPB	BMS
DPF	ETC	SAS

6.2.1 Reset oleju

Wybierz ikonę Oil reset (Reset oleju) na ekranie głównym i poczekaj na ekran producenta pojazdu. Wybierz odpowiednią markę pojazdu.

Różne pojazdy mogą mieć różne metody serwisowania oleju, ogólnie rzecz biorąc, wymiana oleju jest wymagana, gdy świeci się wskaźnik oleju i osiągnięty został zalecany okres użycia. Funkcja resetowania oleju może zresetować okres konserwacji i odległość oraz wyłączyć wskaźnik, gdy wymienisz olej.

Reset ręczny

W tym sposobie tester nie będzie komunikował się z badanym pojazdem. Aby zakończyć tę procedurę, wykonaj następujące kroki (BMW jako przykład):

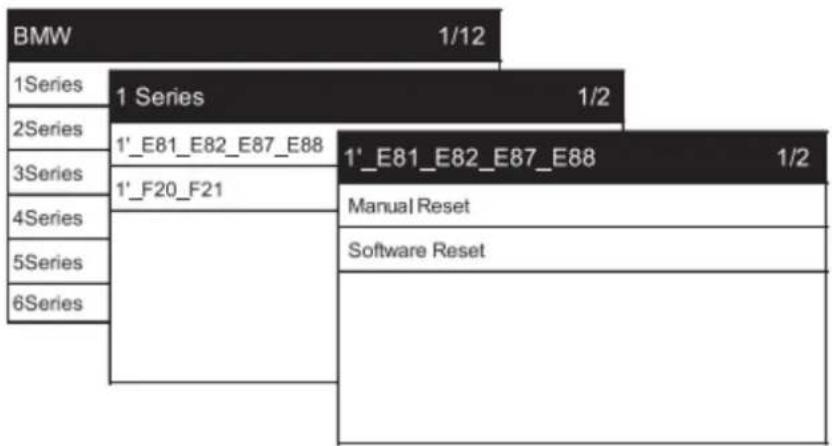

1) Wybierz funkcję resetowania oleju na ekranie głównym, wybierz BMW na ekranie marki pojazdu i naciśnij OK

Strona 8 z 25

2) Wybierz odpowiednie opcje dla swojego pojazdu krok po kroku zgodnie z każdym ekranem, który pojawia się do momentu zidentyfikowania informacji o pojeździe.
3) Po wprowadzeniu informacji o pojeździe, tester diagnostyczny wyświetli komunikat resetowania ręcznego, naciśnij OK, aby kontynuować.
4) Postępuj zgodnie z instrukcjami, aby ręcznie zresetować serwis.
5) Naciśnij OK, aby wyjść

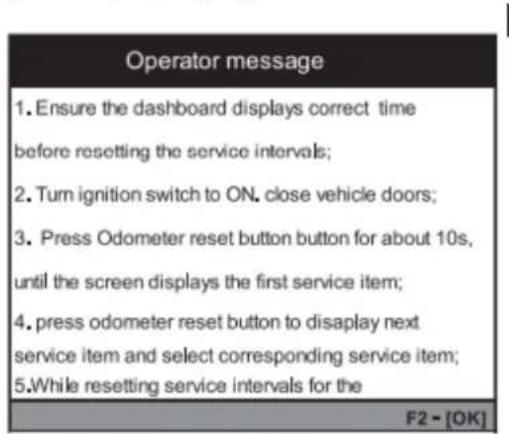

1. Upewnij się, że deska rozdzielcza pokazuje prawidłowy czas przed zresetowaniem interwału serwisowego.
2. Włącz zapłon do pozycji ON. Zamknij drzwi pojazdu.
3. Naciśnij przycisk zerowania licznika kilometrów przez około 10 sekund, aż na ekranie pojawi się pierwsza pozycja serwisowa.
4. Naciśnij przycisk zerowania licznika kilometrów, aby wyświetlić następny element usługi i wybierz odpowiednią pozycję serwisową.

Reset oprogramowaniem:

W tym sposobie tester komunikuje się z testowanym pojazdem. Jeśli wystąpi błąd łączenia, szczegółowe informacje można znaleźć w sekcji Product Troubleshooting (Rozwiązywanie problemów z produktem) (Mercedes jako przykład).

1) Wybierz funkcję resetowania oleju na ekranie głównym, wybierz Benz z ekranu marki pojazdu i naciśnij OK.
2) Wybierz odpowiednie opcje dla swojego pojazdu krok po kroku zgodnie z każdym ekranem, który pojawia się do momentu zidentyfikowania informacji o pojeździe.

Strona 9 z 25

C-Class	2/7
202-C Class(UP to 05/97.)
202-C Class(AS of 06/97,DAS 3)
203-C Class(UP to 08/2003)
203-C Class(From 09/2003 to 12/2007)
203-C Class(AS of 01/2008)
203-C Class(AS of 01/2008)

Operator message
Current Service data
Remaining distance-readout(mile):800
Remaining time(d):30
F1 - [CANCEL]	F2 - [OK]

Current Service Data – Obecne dane o serwisie

Remaining distance-readout (mile) - Odczyt pozostałej odległości (mile)

Remaining time(d) – Pozostały czas w dniach

3) Postępuj zgodnie z instrukcjami, aby ręcznie zresetować serwis.

After carrying out an oil change, the remaining distance and the remaining time have to be set to the initial values. In this case the distance driven and also the - Po dokonaniu wymiany oleju pozostały odcinek i pozostały czas należy ustawić na wartości początkowe. W tym przypadku przejechana odległość, a także

Has an oil change been carried out? Remaining distance and remaining time are reset. - Czy została przeprowadzona wymiana oleju? Pozostały dystans i pozostały czas są resetowane.

4) Po wyświetleniu Service Status (Stan serwisu) na ekranie, naciśnij przycisk OK, aby wyjść.

Operator message

Service Status:Done

Current Service data

Remaining distance-readout(mile):16000

Remaining time(d):365

Service Status: Done – Stan serwisu – Wykonany

Current Service Data – Obecne dane o serwisie

Pozostała odległość - odczyt (mile_

Remaining time (d) – Pozostały czas w dniach

Strona 10 z 25

6.2.2 EPB

Konserwacja elektronicznego hamulca postojowego (EPB), dezaktywuje i ponownie aktywuje system EPB w celu wymiany i inicjalizacji (BMW jako przykład).

Smart Scan – Inteligentne skanowanie

Manual Select – Ręczny wybór

1) Wybierz opcję EPB z ikony funkcji Service i wybierz odpowiednie opcje dla swojego pojazdu krok po kroku zgodnie z każdym ekranem, który pojawi się, aż do zidentyfikowania informacji o pojeździe.
2) Możesz wybrać łatwe w obsłudze skanowanie inteligentne dla usług EPB, po pomyślnym zakończeniu operacji pojawi się informacja o pomyślnym zakończeniu, a następnie naciśnij przycisk OK, aby wyjść.
3) Możesz również wybrać tryb ręcznego wyboru działania i wybrać odpowiednie opcje dla swojego pojazdu krok po kroku, zgodnie z każdym ekranem, który pojawia się do momentu zidentyfikowania informacji o pojeździe, pojawia się komunikat Brake Replacement – Wymiana hamulców

Activate the installation position - Aktywuj pozycję montażową

Deactivate the installation position - Dezaktywuj pozycję montażową

The following conditions must be met in order to reach the installation position – Aby dotrzeć do pozycji instalacji, muszą być spełnione następujące warunki

Ignition turned on - Zapłon włączony

Vehicle stationary - Pojazd na postoju

Parking brake released- Zwolniony hamulec postojowy

Strona 11 z 25

4) Po aktywowaniu kroku aktywacji, naciśnij OK i aktywuj krok dezaktywacji.

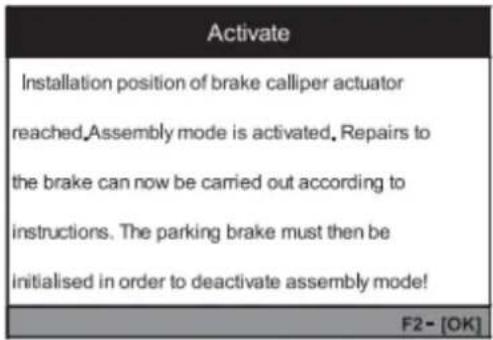

Installation position of brake calliper actuator reached. Assembly mode in activated. Repair to the brake can now be carried out according to instructions. The parking brake must be then initialised in order to deactivate assembly mode! - Osiągnięto położenie montażowe siłownika zacisku hamulca Tryb montażu włączony. Naprawę hamulca można teraz przeprowadzić zgodnie z instrukcją. Następnie należy uruchomić hamulec postojowy, aby dezaktywować tryb montażu!

The parking brake must be released at the beginning of the start-up procedure. To do this, activate the footbrake and press the parking brake button. Releasing of the parking brake takes about 3 second and is audible. - Hamulec postojowy należy zwolnić na początku procedury rozruchu. W tym celu aktywuj pedał hamulca i naciśnij przycisk hamulca postojowego. Zwolnienie hamulca postojowego trwa około 3 sekund i jest słyszalne.

5) Naciśnij OK, aby wyjść.

6.2.3 BMS

System zarządzania akumulatorem (BMS) rejestruje nowy akumulator w BMW podczas wymiany (BMW jako przykład). Upewnij się poniższy warunek jest spełniony i naciśnij OK aby przejść dalej.

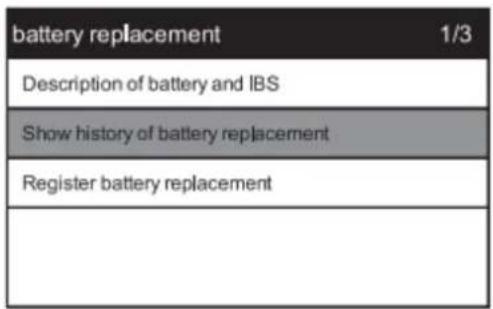

1) Wybierz opcję BMS z ikony funkcji serwisowej i wybierz odpowiednie opcje dla swojego pojazdu krok po kroku zgodnie z każdym ekranem, który pojawi się, aż do zidentyfikowania informacji o pojeździe.

Show history of battery replacement – Pokaż historię wymiany akumulatora

Register battery replacement – Zarejestruj wymianę akumulatora

Strona 12 z 25

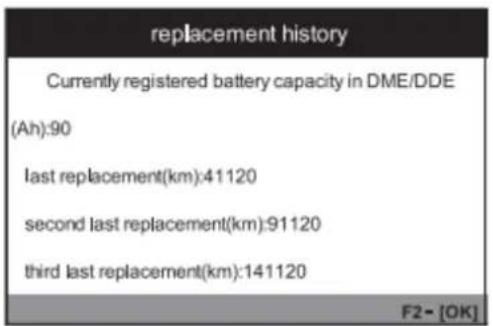

2) Jeśli chcesz, możesz przejrzeć historię wymiany akumulatora.

Currently registered battery capacity in DME/DDE – Aktualnie zarejestrowana pojemność akumulatora w DME / DDE Last replacement - Ostatnia wymiana Second last replacement - Przedostatnia wymiana Third last replacement - Trzecia ostatnia wymiana

3) Następnie uruchomisz rejestrację akumulatora po wymianie. Upewnij się, że spełniony jest następujący warunek i naciśnij przycisk OK, aby kontynuować.

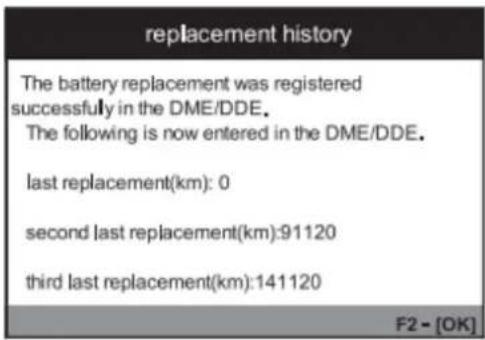

The battery replacement was registered successfully in the DME/DDE - Wymiana baterii została pomyślnie zarejestrowana w DME / DDE The following is now entered in the DME/DDE - Następujące informacje są teraz wprowadzane do DME / DDE Last replacement - Ostatnia wymiana Second last replacement - Przedostatnia wymiana Third last replacement - Trzecia ostatnia wymiana

4) Naciśnij OK, aby wyjść

6.2.4 DPF

Układ sterowania regeneracją filtra cząstek stałych (DPF), żąda przeprowadzenia procesu regeneracji DPF podczas blokady DPF i wyłącza wskaźnik DPF (BMW jako przykład).

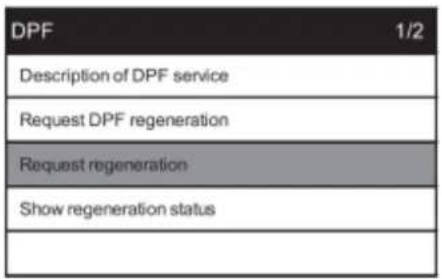

1) Wybierz opcję DPF z ikony funkcji serwisowej i wybierz odpowiednie opcje dla pojazdu krok po kroku zgodnie z każdym ekranem, który pojawi się, aż do zidentyfikowania informacji o pojeździe.

Request DPF regeneration - Polecenie regeneracji DPF

Request regeneration – Polecenie regeneracji

Show regeneration status - Pokaż stan regeneracji

Regeneration requested status - Status żądania regeneracji

2) Po zapoznaniu się z opisem usługi DPF. Wybierz Żądaj regeneracji, aby kontynuować.

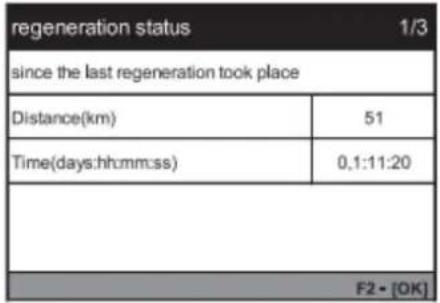

3) Jeśli operacja się powiedzie, pojawi się status regeneracji po kliknięciu elementu stanu, naciśnij OK, aby wyjść

Since the last regeneration took place - Od ostatniej regeneracji

Distance - Dystans

Time - Czas

6.2.5 ETC

Elektroniczny system kontroli przepustnicy (ETC), ponownie odczytuje wartość kontrolną zaworu przepustnicy podczas czyszczenia lub wymiany przepustnicy (BMW jako przykład).

1) Wybierz opcję ETC z ikony funkcji serwisowej i wybierz odpowiednie opcje dla swojego pojazdu krok po kroku zgodnie z każdym ekranem, który pojawi się, aż do zidentyfikowania informacji o pojeździe.

[1] Clear throttle-valve-potentiometer adaptation - Wyczyść adaptacje potencjometru przepustnicy
[2] Clear ide-air adaption - Wyczyść adaptacje biegu jałowego
[3] Clear knock-control adaption - Wyczyść adaptacje kontroli stuków
[4] Clear all adaption - Wyczyść wszystkie adaptacje
Adaptation cleared - Adaptacja wyczyszczona

2) Jeśli operacja się powiedzie, na ekranie pojawi się informacja, naciśnij OK, aby wyjść.

6.2.6 SAS

SAS: Kalibracja czujnika kąta skrętu (SAS), kalibracja kierownicy na wprost lub ponowna kalibracja SAS podczas wymiany części kierownicy (BMW jako przykład).

1) Wybierz opcję SAS z ikony funkcji Serwis i wybierz odpowiednie opcje dla swojego pojazdu krok po kroku zgodnie z każdym ekranem, który pojawi się do momentu zidentyfikowania informacji o pojeździe.

Description of Startup/Adjustment - Opis uruchomienia / regulacji

Perform Startup/Adjustment - Wykonaj uruchomienie / regulację

Steering angle reset –Reset kąta skrętu

Initialisation/adjustment of the active steering system must be perfomed after or during the following work - Inicjalizację / regulację aktywnego układu kierowniczego należy przeprowadzić po lub w trakcie następujących prac:

Replacement of active steering control unit - Wymiana aktywnej jednostki sterującej układu kierowniczego

Strona 15 z 25

Programming active steering control unit - Programowanie aktywnej jednostki sterującej układu kierowniczego

Replacement of SZL control unit - Wymiana jednostki sterującej SZL

Programming of SZL control unit - Programowanie jednostki sterującej SZL

Replacement of steering gear - Wymiana przekładni kierowniczej

Work on steering column - Prace nad kolumną kierownicy

2) Następnie na ekranie pojawi się wartość błędu, taka jak 5 lub inna, naciśnij przycisk F2, aby kontynuować, na ekranie upewnij się, że następujący stan już jest i naciśnij OK, aby kontynuować.

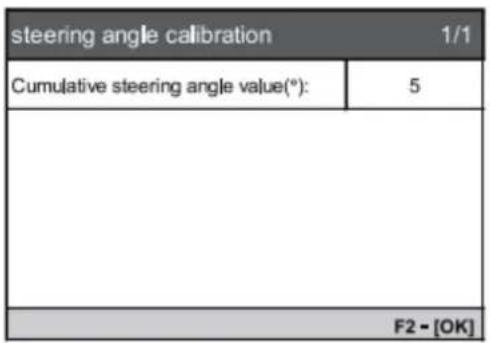

Cumulative steering angle value - łączna wartość kąta skrętu

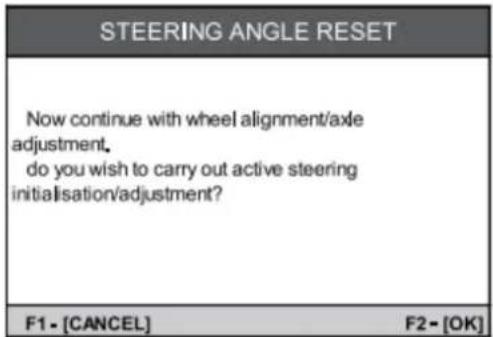

Now continue with wheel alignment/axle adjustment - Teraz kontynuuj wyrównywanie kół / regulację osi

Do You wish to carry out active steering initialisation/adjustment? - Czy chcesz przeprowadzić aktywną inicjalizację / regulację sterowania?

3) I wybierz odpowiednie opcje dla swojego pojazdu krok po kroku zgodnie z każdym ekranem.

4) Jeśli operacja się powiedzie, pojawi się właściwa wartość kąta skrętu, jak poniżej, naciśnij OK, aby wyjść.

Strona 16 z 25

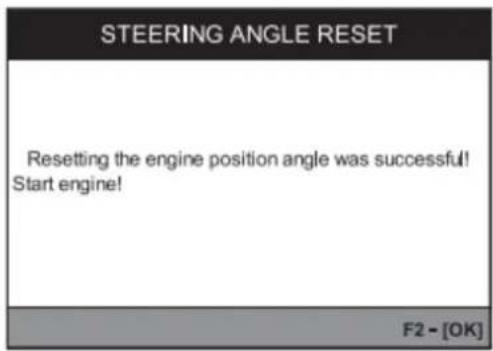

Resetting the engine position angle was successful! Start engine! - Zresetowanie kąta położenia silnika powiodło się! Start silnika! –

Na stronie napięcia akumulatora pokazywane jest napięcie złącza łącza danych (DLC), które jest przybliżonym stanem akumulatora pojazdu. W szczególności może obserwować napięcie podczas uruchamiania silnika.

6.4 OBDII/EOBD

Użyj przycisków kursora, aby wybrać ikonę OBDII / EOBD z ekranu głównego, naciśnij ENTER. W Monitor Overview naciśnij klawisz ENTER, aby przejść do menu diagnostycznego. Obsługuje wszystkie 10 trybów OBDII / EOBD, takich jak odczyt aktualnego kodu błędu, odczyt oczekującego kodu błędu, odczyt stałego kodu błędu, kasowanie kodu błędu, odczyt danych w czasie rzeczywistym, odczyt zamrożonych ramek, odczyt informacji o pojeździe, odczyt gotowości IM, odczyt danych czujnika tlenu, odczyt danych monitora pokładowego i test szczelności układu parowania.

Strona 17 z 25

Diagnostic Menu	1/9
Read Codes
Erase Codes
IM Readiness
Live Data
Freeze Frame
Vehicle Information

Read Codes – Odczyt kodów

Erase Codes – Kasowanie kodów

Live Data - Dane na żywo

Freeze frame - Zamrożona ramka

Vehicle information - Informacje o pojeździe

Monitor completed - Monitorowanie zakończone

Monitor not completed - Monitorowanie niezakończone

Ignition Type - Typ zapłonu

Spark - Iskra

Protocol Type - Typ protokołu

6.5 Wyszukiwanie DTC

Użyj przycisków kursora, aby wybrać ikone DTC Lookup z ekranu głównego, naciśnij ENTER. Naciśnij przycisk W LEWO / W PRAWO, aby przesunąć pasek podświetlenia w inne miejsce. Naciśnij przycisk W GÓRĘ / W DÓŁ, aby zmienić wartość i naciśnij przycisk ENTER, na ekranie zostanie wyświetlona definicja kodu DTC.

Left - Lewo

Right – Prawo

Change digit – Zmiana cyfry

Confirm – Potwierdź

Exit - Wyjście

Strona 18 z 25

6.6 Przegląd i raport

Użyj przycisku kursora, aby wybrać ikonę przeglądania z ekranu głównego, naciśnij ENTER, aby przejrzeć dane. Zapisane dane można również przesłać do komputera za pomocą kabla do transmisji danych i utworzyć dokument raportu na komputerze.

Review	1/8
CAS [Car Access System]
DME-DDE[Digital Motor-Diesel Electronics]
EKPS [Fuel Pump Control]
VTG [Transfer Case]
DSC [Dynamic Stability Control]

6.7 Konfiguracja

6.7.1 Język

Użyj przycisków kursora, aby wybrać ikonę Setup na ekranie głównym, naciśnij ENTER. Wybierz Language (Język) i naciśnij ENTER, aby ustawić język.

Tool Setup - Konfiguracja narzędzia

Language – Język

Unit of Measure - Jednostka miary

Buzzer – Brzęczyk

Clear Data – Wyczyść dane

Factory Data Reset - Przywrócenie ustawień fabrycznych

6.7.2 Jednostka miary

W ustawieniach narzędzia, użyj przycisku DÓŁ, aby wybrać jednostkę miary i naciśnij ENTER, gdzie możesz wybrać metryczny lub imperialny.

Strona 19 z 25

7.7.3 Brzeczyk

W ustawieniach narzędzia, użyj przycisku DOWN, aby wybrać Buzzer (Brzęczyk) i naciśnij ENTER, gdzie możesz włączyć lub wyłączyć brzęczyk.

6.8 Help

Korzystając z przycisków kursora, wybierz ikonę Help (Pomoc) na ekranie głównym, naciśnij ENTER.

6.9 Informacje

Użyj przycisków kursora, aby wybrać ikonę Informacje na ekranie głównym, naciśnij ENTER. Na stronie Toll Information (Informacje o narzędziu) znajdują się wersja oprogramowania, wersja sprzętu i numer seryjny produktu.

Software Version – Wersja oprogramowania

Hardware Version – Wersja sprzętowa

Serial Number – Numer seryjny

7. Gwarancja

iCarsoft gwarantuje swoim klientom, że ten produkt będzie wolny od wszelkich wad materiałowych i wykonawczych przez okres jednego roku od dnia pierwotnego zakupu, z zastrzeżeniem następujących warunków:

Strona 20 z 25

1) Wyłączna odpowiedzialność iCarsoft w ramach gwarancji ogranicza się do naprawy lub, według uznania iCarsoft, bezpłatnej wymiany Narzędzia diagnostycznego wraz z dowodem zakupu. W tym celu można wykorzystać paragon.

2) Niniejsza gwarancja nie obejmuje szkód spowodowanych niewłaściwym użytkowaniem, wypadkiem, powodzią, uderzeniem pioruna lub gdy produkt był modyfikowany lub naprawiany przez kogokolwiek innego niż Centrum Serwisowe producenta.

3) iCarsoft nie ponosi odpowiedzialności za żadne przypadkowe lub wtórne szkody wynikające z użytkowania, niewłaściwego użytkowania lub montażu DiagnosticTool. Niektóre stany nie zezwalają na ograniczenia czasu obowiązywania gwarancji, więc powyższe ograniczenia mogą Cię nie dotyczyć.

7.2 Procedury serwisowe

Jeśli masz jakiekolwiek pytania, skontaktuj się z lokalnym sklepem, dystrybutorem lub odwiedź naszą stronę internetową www.icarsoftech.de. Jeśli zajdzie konieczność zwrotu narzędzia diagnostycznego do naprawy, skontaktuj się z lokalnym dystrybutorem, aby uzyskać więcej informacji.

8. Aktualizacja oprogramowania i drukowanie danych

Aktualizacja oprogramowania umożliwia aktualizację oprogramowania testera za pośrednictwem komputera PC / laptopa (z systemem operacyjnym Windows). Przygotuj komputer z dostępem do Internetu i podłącz urządzenie do komputera za pomocą kabla do transmisji danych. Następnie zainstaluj iCarsoft MSDIAG_PCCClientKits i uruchom go.

Funkcja drukowania danych umożliwia wydrukowanie danych DTC, informacji o module, danych w czasie rzeczywistym i VIN zarejestrowanych przez tester po podłączeniu do komputera PC / laptopa za pomocą dostarczonego kabla danych.

UWAGA: Funkcje aktualizacji oprogramowania i drukowania danych używają tej samej aplikacji, która nazywa się iCarsoft MSDIAG_PCCClientKits.

8.1 Procedury aktualizacji:

1) Pobierz pakiet iCarsoft_MSDIAG_PCClientKits.exe ze strony http://www.icarsoftech.de lub od sprzedawcy.

2) Uruchom pakiet instalacyjny, po prostu kliknij przycisk Next [Dalej] do końca i zakończ instalację.

3) Podłącz komputer / laptop

Podłącz tester do komputera za pomocą kabla danych (jeśli masz czytnik kart TF, możesz również zaktualizować za pomocą czytnika kart TF), komputer rozpozna jeszcze jeden wymienny dysk U-disc.

Strona 22 z 25

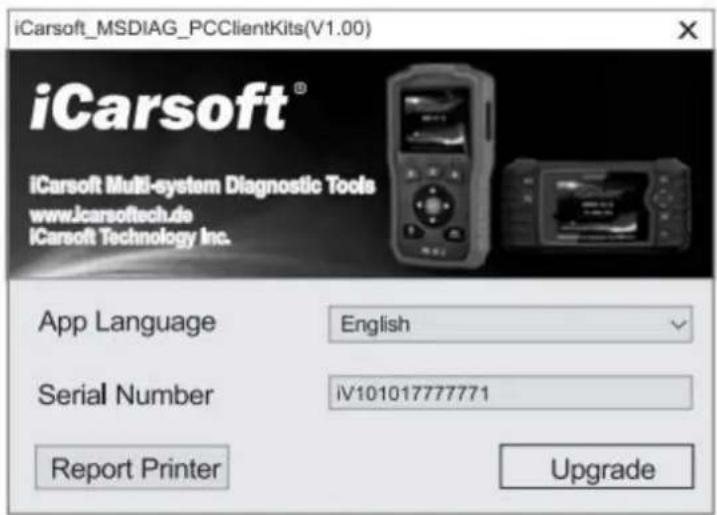

4) Uruchom aplikację: Uruchom aplikację iCarsoft_MSDIAG_PCClientKits na swoim komputerze, aplikacja rozpozna skaner po SN.

5) Upgrade

Naciśnij przycisk Download (Pobierz), aby rozpocząć aktualizację oprogramowania, po zakończeniu procesu aktualizacji pojawi się komunikat o pomyślnym zakończeniu aktualizacji.

Strona 23 z 25

8.2 Procedury drukowania danych:

1) Zapisz dane

Użytkownik może nacisnąć przycisk [RECORD], aby zapisać dane diagnostyczne, takie jak informacje o module, dane w czasie rzeczywistym, kod błędu, zamrożona ramka i informacje o pojeździe itp.. Dane zostaną zapisane jako plik *.rex na karcie pamięci TF, pliki te mogą być używane do tworzenia raportów diagnostycznych przez aplikację iCarsoft_MSDIAG_PCClientKits.

2) Założmy, że aplikacja iCarsoft_MSDIAG_PCClientKits została już poprawnie zainstalowana. Jeśli NIE, zapoznaj się z powyższymi „Procedurami aktualizacji”.

3) Uruchom Report-Printer

Naciśnij przycisk [Report Printer], aby uruchomić Re port-Printer Center.

4) Wybierz pliki.

BMWENTEST 0001 pokazuje wszystkie zarejestrowane dane za pomocą oprogramowania diagnostycznego BMW.

OBD_EN_TEST_0001 pokazuje wszystkie zarejestrowane dane za pomocą oprogramowania diagnostycznego OBD.

Kliknij *.rex, aby dodać dane do pola edycji.

Przycisk [CLEAR], aby wyczyścić wszystkie dane w obszarze edycji,

Przycisk [SAVE], aby zapisać wszystkie dane w polu edycji jako plik tekstowy,

Przycisk [PREVIEW] do podglądu strony drukowania,

Przycisk [PRINT], aby wydrukować wszystkie dane w obszarze edycji.

http://www.conrad.pl

Strona 25 z 25
