INSTRUKCJA OBSŁUGI DED7781 DEDRA

Instrukcja ważna dla urządzeń zakupionych po 01.08.2018

PL Przecinarka tarczowa do metalu Instrukcja obsługi z kartą gwarancyjną

Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukcji Obsługi we fragmentach albo w całości bez zgody Dedra-Exim zabronione Dedra-Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania.

[e-mail] www.dedra.pl

1. Zdjęcia i rysunki


1. Zdjęcia i rysunki

2. Szczegółowe przepisy bezpieczeństwa

3. Opis urządzenia

4. Przeznaczenie urządzenia

5. Ograniczenie użycia

6. Dane techniczne

7. Przygotowanie do pracy

8. Podłączenie do sieci

9. Włączanie urządzenia

10. Użytkowanie urządzenia

11. Bieżące czynności obsługowe

12. Części zamienne i akcesoria

13. Samodzielne usuwanie usterek

14. Kompletacja urządzenia

15. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

16. Wykaz części do rysunku złożeniowego

Karta gwarancyjna

Deklaracja zgodności została dołączona do instrukcji jako oddzielny dokument.

W przypadku braku Deklaracji zgodności należy się skontaktować z Dedra-Exim Sp. z o.o.

Informacja: Ogólne warunki bezpieczeństwa zastały dołączone do instrukcji jako oddzielna broszura. Szczegółowe warunki bezpieczeństwa dla opisanego urządzenia załączono do instrukcji.

⚠ UWAGA Podczas pracy urządzeniem zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Przed przystąpieniem do eksploatacji urządzenia prosimy o zapoznanie się z treścią Instrukcji Obsługi. Prosimy o zachowanie Instrukcji Obsługi, instrukcji bezpieczeństwa pracy i Deklaracji Zgodności. Rygorystyczne przestrzeganie wskazówek i zaleceń zawartych w Instrukcji obsługi wpłynie na przedłużenie żywotności Państwa urządzenia

Podczas pracy należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji bezpieczeństwa pracy.

Instrukcja bezpieczeństwa pracy jest dołączona do urządzenia jako oddzielna broszura i należy ją zachować. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi, instrukcje bezpieczeństwa pracy. Firma Dedra-Exim nie odpowiada za wypadki powstałe w wyniku nie przestrzegania wskazówek bezpieczeństwa pracy. Należy przeczytać uważnie wszystkie instrukcje bezpieczeństwa i instrukcje obsługi. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami. Zachowaj wszystkie instrukcje, instrukcje bezpieczeństwa i deklarację zgodności dla przyszłych potrzeb.

2. Szczegółowe przepisy bezpieczeństwa

Szczegółowe warunki bezpieczeństwa przenośnych przecinarek

- Operator oraz osoby postronne powinny stać z dala od płaszczyzny obracającej się ściernicy. Osłona chroni operatora przed uszkodzonymi fragmentami ściernicy i przypadkowym kontaktem ze ściernicą.

- Do elektronarzędzia należy używać tylko wzmocnionych lub diamentowych ściernic (w zależności od przeznaczenia elektronarzędzia). Fakt, że elektronarzędzie można uzbroić w dodatkowy osprzęt, nie zapewnia bezpiecznej pracy.

- Znamionowa prędkość osprzętu musi być co najmniej równa prędkości maksymalnej zaznaczonej na narzędziu. Akcesoria pracujące szybciej niż ich znamionowa prędkość mogą się złamać i rozpaść.

- Należy używać osprzętu dedykowanego tylko do zalecanych zastosowań. Na przykład: nie szlifuj boczną krawędzią ściemnicy do cięcia. Ścierne tarcze tnące przeznaczone są do cięcia obwodowego, siły boczne przyłożone do tych ściemnic mogą spowodować ich rozpadnięcie się.

- Należy używać wyłącznie ściernicy przeznaczonej dla danego elektronarzędzia i osłony przeznaczonej dla danej ściernicy. Ściernice nie będące oprzyrządowaniem danego elektronarzędzia nie mogą być wystarczająco osłonięte i nie są wystarczająco bezpieczne.

- Osłona musi być dobrze przymocowana do elektronarzędzia i – aby zagwarantować jak największy stopień bezpieczeństwa – ustawiona tak, aby część ściernicy, odsłonięta i zwrócona do operatora, była jak najmniejsza.

- Rozmiar otworów i kołnierzy ściernic musi być właściwie dopasowany do wrzeciona elektronarzędzia. Ściernice i kołnierze z otworami na wrzeciona, które nie pasują do osprzętu mocującego elektronarzędzia, wyczerpią się, wibrują nadmiernie i mogą spowodować utratę kontroli.

- Nie używać uszkodzonych ściernic. Przed każdym użyciem sprawdzić ściernice pod kątem odprysków i pęknięć. Jeśli elektronarzędzie lub ściernice zostaną upuszczone, sprawdzić, czy nie są uszkodzone lub zamontować nieuszkodzoną ściernicę. Po sprawdzeniu i zamontowaniu ściernicy, ustawić się z dala od płaszczyzny obracającej się ściernicy i uruchomić narzędzie z maksymalną prędkością bez obciążenia przez minutę. Uszkodzone ściernice zwykle rozpadają się podczas tego testu.

- Nie należy używać zużytych ściernic z większych elektronarzędzi. Ściernice do większych elektronarzędzi nie są zaprojektowane dla wyższej liczby obrotów, która jest charakterystyką mniejszych elektronarzędzi i mogą się dlatego złamać.

- Stosować środki ochrony indywidualnej. W zależności od wykonywanej pracy należy stosować osłone twarzy, gogle ochronne lub okulary ochronne. W razie potrzeby stosować maskę przeciwpyłową, ochronniki słuchu, rękawiczki i odzież ochronną, które mogą zatrzymać małe fragmenty materiału ściernego lub przedmiotu obrabianego. Ochrona oczu musi być w stanie zatrzymać latający urobek generowany przez różne operacje.

Maska przeciwpyłowa musi być zdolna do filtrowania cząsteczek generowanych podczas pracy. Długotrwałe narażenie na hałas o wysokiej intensywności może spowodować utratę słuchu.

• Osoby postronne muszą znajdować się w bezpiecznej odległości od miejsca pracy. Każdy wchodzący do obszaru roboczego musi nosić osobiste wyposażenie ochronne. Fragmenty obrabianego przedmiotu lub uszkodzonej ściernicy mogą odlecieć i spowodować obrażenia poza bezpośrednim obszarem działania urządzenia.
• Ułożyć przewód zasilający z dala od obracającego się osprzętu. W przypadku utraty kontroli przewód może zostać przecięty lub zaczepiony, a dłoń lub ramię może zostać wciągnięte w obszar obracającej się ściernicy.
• Regularnie czyścić otwory wentylacyjne urządzenia. Wentylator silnika może zasysać pył do wnętrą urządzenia, a nagromadzenie się opiłków metali może doprowadzić do zagrożenia elektrycznego
• Nie pracować urządzeniem w pobliżu materiałów łatwopalnych. Nie pracować urządzeniem ustawionym na materiałach palnych, np. na drewnie. Iskry pojawiające się podczas pracy mogą spowodować zapłon.
• Nie stosować akcesoriów wymagających chłodzenia cieczą. Stosowanie wody bądź innego ciekłego chłodziwa może spowodować wstrząs elektryczny bądź porażenie prądem elektrycznym.

Odrzut i odpowiednie wskazówki bezpieczeństwa

• Odrzut jest nagłą reakcją elektronarzędzia na zablokowanie lub zawadzanie obracającego się narzędzia, takiego jak ściernica, talerz szlifierski, szczotka druciana itd. Zaczepienie się lub zablokowanie prowadzi do nagłego zatrzymania się obracającego narzędzia roboczego. Niekontrolowane elektronarzędzie zostanie przez to szarpnięte w kierunku przeciwnym do kierunku obrotu narzędzia roboczego. Gdy, np. ściernica zatnie się lub zakleszczy w obrabianym przedmiocie, zanurzona w materiale krawędź ściernicy, może się zablokować i spowodować jej wypadnięcie lub odrzut. Ruch ściernicy (w kierunku osoby obsługującej lub od niej) uzależniony jest wtedy od kierunku ruchu ściernicy w miejscu zablokowania. Oprócz tego ściernice mogą się również złamać. Odrzut jest następstwem niewłaściwego lub błędnego użycia elektronarzędzia. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności.
• Elektronarzędzie należy mocno trzymać, a ciało i ręce ustawić w pozycji, umożliwiającej złagodzenie odrzutu. Osoba obsługująca urządzenie może opanować szarpnięcia i zjawisko odrzutu poprzez zachowanie odpowiednich środków ostrożności.
• Nie stawać w płaszczyźnie obracania się ściernicy. Jeśli dojdzie do odrzutu, spowoduje to przesunięcie zespołu tnącego w górę w kierunku operatora.
• Nie mocować piły łańcuchowej, dłuta, segmentowego koła diamentowego z obwodową szczeliną większą niż 10 mm lub piły ząbkowanej. Takie ostrza powodują częste odbicia i utratę kontroli.
• Nie "zakleszczać" koła ani nie wywierać nadmiernego nacisku. Nie należy wykonywać cięcia nadmiernej głębokości. Przeciążenie ściernicy zwiększa obciążenie i podatność na skręcenie lub wygięcie tarczy podczas cięcia i możliwość odrzutu lub złamania tarczy.
• Gdy ściernica wygina się lub z jakiegokolwiek powodu przerwie cięcie, wyłączyć urządzenie i wyhamować zespół tnący, aż ściernica całkowicie się zatrzyma. Nigdy nie próbować wyjmować ściemicy ze szczeliny, gdy koło jest w ruchu, w przeciwnym razie może dojść do odrzutu. Zbadać urządzenie i podjąć działania naprawcze, aby wyeliminować przyczynę związania kół.
• Nie włączać ponownie urządzenia, gdy ściernica zagłębiona jest w materiale. Rozpędzić ściernicę bez obciążenia do maksymalnej prędkości, a następnie kontynuować cięcie. Uruchomienie urządzenia w momencie, gdy ściernica jest zagłębiona w materiale, może spowodować, że ściernica może ulec wygięciu, przesunąć do góry bądź spowodować odrzut.
• Stosować podpory przy cieciu przedmiotów zbyt dużych w stosunku do podstawy urządzenia, aby zminimalizować ryzyko szarpinęcia i odrzutu. Duże przedmioty mają skłonność do zwisania pod własnym ciężarem. Pod obrabianym przedmiotem należy umieścić podpory w pobliżu linii cięcia i w pobliżu krawędzi obrabianego przedmiotu po obu stronach koła.
• Nie należy nigdy trzymać rąk w pobliżu obracających się narzędzi roboczych. Narzędzie robocze może wskutek odrzutu zranić rękę.
• Należy trzymać się z dala od strefy zasięgu, w której poruszy się elektronarzędzie podczas odrzutu. Na skutek odrzutu, elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu ściemnicy w miejscu zablokowania.
• Szczególnie ostrożnie należy obrabiać naroźniki, ostre krawędzie itd. Należy zapobiegać temu, by narzędzia robocze zostały odbite lub by się one zablokowały. Obracające się narzędzie robocze jest bardziej podatne na zakleszczenie przy obróbce kątów, ostrych krawędzi lub gdy zostanie odbite. Może to stać się przyczyną utraty kontroli lub odrzutu.

⚠ UWAGA Nawet jeśli maszyna jest eksploatowana zgodnie z Instrukcją Obsługi niemożliwe jest całkowite wyeliminowanie pewnego czynnika ryzyka związanego z konstrukcją i przeznaczeniem urządzenia.

W szczególności występują następujące ryzyka:

• Uszkodzenie wzroku w przypadku używania narzędzia bez stosowania okularów ochronnych.
• Szkodliwe oddziaływanie pyłów w przypadku pracy w zamkniętym pomieszczeniu z niewłaściwie działającą instalacją wyciągową.
• Obrażenia ciała w przypadku zablokowania narzędzia roboczego.

3. Opis urządzenia

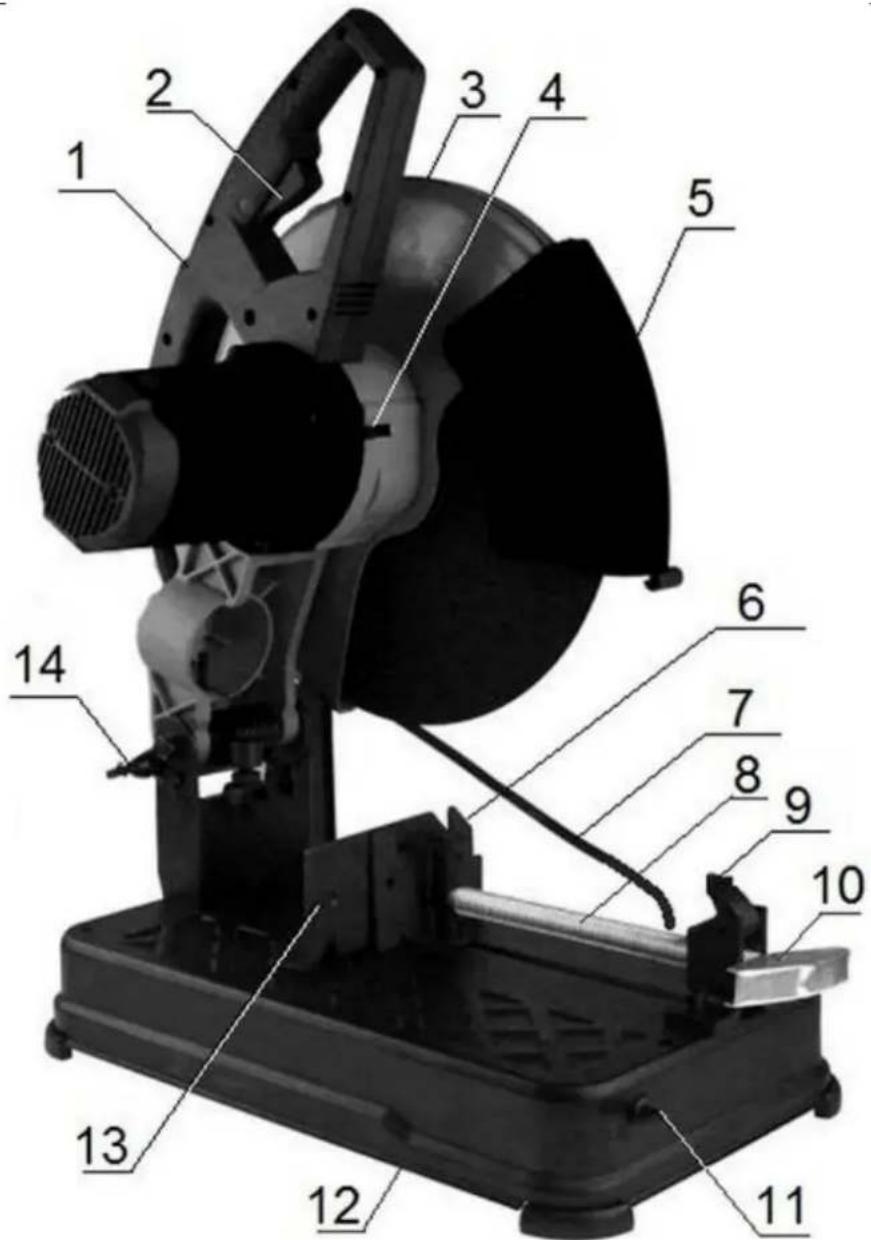

Rys. A: 1. Rękojeść, 2. Włącznik główny, 3. Osłona tarczy stała, 4. Blokada wrzeciona, 5. Osłona tarczy ruchoma, 6. Prowadnica poprzeczna, 7. Przewód zasilający, 8. Wrzeciono blokujące, 9. Przycisk szybkiego odblokowania, 10. Pokręto wrzeciona, 11. Klucz ampułowy, 12. Podstawa przecinarki, 13. Prowadnica kątowa, 14. Zwalniacz głowicy (zabezpieczenie transportowe)

4. Przeznaczenie urządzenia

Przecinarka tarczowa do metalu jest urządzeniem przeznaczonym do wzdłużnego i poprzecznego cięcia metali po linii prostej, a także cięć ukośnych w zakresie 0-45° przy użyciu ściernic i bez użycia wody. Urządzenie służy do cięcia rur stalowych, kształtowników walcowanych, rur żeliwnych, prętów stalowych okrągłych, kątowników stalowych, profili zamkniętych, stali płaskiej i tym podobnych elementów.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, pracach amateurskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunkach pracy, zawartych w instrukcji obsługi.

5. Ograniczenia użycia

⚠ UWAGA Przecinarka nie jest przeznaczona do cięcia tworzyw sztucznych, ceramiki, drewna, itp., nawet po wymianie narzędzi tnących. Przecinarka nie jest przeznaczona do cięcia z użyciem wody bądź innych ciekłych środków chłodzących.

Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji obsługi będą traktowane jako bezprawne i powodują natychmiastową utratę praw gwarancyjnych. Użytkowanie niezgodne z przeznaczeniem, bądź niezgodnie z Instrukcją obsługi spowoduje natychmiastową utratę praw gwarancyjnych a Deklaracja zgodności traci ważność.

Dopuszczalne warunki pracy

Praca przerywana S2 10 minut

Urządzenie może być użytkowane tylko w pomieszczeniach zamkniętych o sprawnie działającej wentylacji. Chronić przed wilgocią i niską temperaturą.

6. Dane techniczne

Model	DED7781
Napięcie pracy [V / Hz]	230 / 50
Moc znamionowa silnika [W]	2300
Stopień ochrony przed dostępem bezpośrednim	IP20
Klasa ochronności przeciwporażeniowej	II
Prędkość obrotowa [rpm]	4300
Średnica ściernicy max / otwór tarczy [mm]	355 / 25,4
Gwint wrzeciona	M10
Max wysokość materiału dla cięcia pod kątem 90° [mm]	130
Max wysokość materiału dla cięcia pod kątem 45° [mm]	115
Emisja hałasu:
- L_pA [dB(A)]	93
- niepewność pomiaru ( K_pA ) [dB(A)]	3
- L_wA [dB(A)]	105
- niepewność pomiaru ( K_wA ) [dB(A)]	3
Poziom drgań na rękojeści:
- a_h [m/s2]	2,9
- niepewność pomiaru( K_a ) [m/s2]	1,5
Waga	16,6 Kg

Informacja na temat hałasu i drgań.

Emisja hałasu została określona zgodnie z EN 61029-1, wartości podano powyżej w tabeli.

⚠ UWAGA Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków

ochrony słuchu!

Wartość łączona drgań a h oraz niepewność pomiaru określono zgodnie z normą EN 61029-1 i podano w tabeli.

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone ale nie jest używane do pracy.

7. Przygotowanie do pracy

⚠ UWAGA Wszystkie czynności należy przeprowadzać przy wyjętej z gniazdka wtyczce.

Przecinarkę należy wyjąć z opakowania i ustawić na równej, twardej, stabilnej powierzchni. Usunąć wszystkie elementy zabezpieczające przecinarkę na czas transportu. Przewód zasilający ułożyć tak, aby nie był narażony na uszkodzenia (przecięcie, zmiażdżenie itp.)

Urządzenie na czas transportu jest zabezpieczone przed odchyleniem głowicy przecinarki. Aby odblokować głowicę, należy lekko nacisnąć na rękojeść przecinarki, wyciągnąć z gniazda trzpień blokady (rys. A, poz. 14) i odchylić głowicę swobodnie w góre.

Jeżeli ściernica nie jest założona na wrzeciono, należy:

• zablokować obroty wrzeciona. W tym celu należy wcisnąć przycisk blokad wrzeciona (rys. A, poz. 4), przekręcić ręcznie pierścień oporowy tak, aby trzpień blokady wszedł w otwór w pierścieniu
• umieścić dołączony do urządzenia klucz ampulowy w gnieżdzie śruby blokującej ściernicę, odkręcić śrubę, zdjąć pierścień dociskowy tarczy.
• Założyć ściernicę na trzpień wrzeciona, założyć pierścień dociskowy, dokręcić śrubę
• Odblokować wrzeciono przesuwając przycisk blokady wrzeciona w kierunku od tarczy.

8. Podłączenie do sieci

Przed podłączeniem urządzenia do źródła prądu należy upewnić się, czy napięcie zasilania odpowiada wartości podanej na tabliczce znamionowej. Instalacja zasilająca powinna być wykonana zgodnie z zasadniczymi wymaganiami dotyczącymi instalacji elektrycznych i spełniać wymogi bezpieczeństwa użytkowania. Parametry minimalnego przekroju przewodu zasilającego oraz nominalnej wartości bezpiecznika w zależności od mocy urządzenia podano w poniższej tabeli:

Moc urządzenia [W]	Minimalny przekrój przewodu [mm2]	Minimalna wartość bezpiecznika typu C [A]
>2300	2,5	16

Instalacja winna być wykonana przez uprawnionego elektryka. W przypadku korzystania z przedłużaczy należy zwrócić uwagę by przekrój żyły nie był mniejszy od wymaganego (patrz tabela). Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie. Nie używać uszkodzonych przedłużaczy.

Okresowo sprawdzać stan techniczny przewodu zasilającego. Nie ciągnąć za przewód zasilający.

9. Włączanie urządzenia

Po podłączeniu przecinarki do zasilania należy chwycić rękojeść urządzenia i sprawdzić jego działanie bez obciążenia. W tym celu należy wcisnąć przycisk (rys. A, poz. 2), ściernica powinna zacząć się obracać.

10. Użytkowanie urządzenia

Przecinarka tarczowa do metalu znajduje zastosowanie przy cięciu wzdłużnym i poprzecznym elementów wykonanych z metali (stal, aluminium, żeliwo itd.). Zastosowanie prowadnicy do cięcia pod kątem umożliwia cięcie do 45°.

Ciecie prostopadłe

Za pomocą przycisku szybkiego odblokowania (rys. A, poz. 10) należy przesunąć prowadnicę tak, aby zmieścił się element obrabiany. Włożyć element obrabiany pomiędzy prowadnice (rys. A, poz. 6 i 13), i za pomocą pokrętła wrzeciona unieruchomić element obrabiany

⚠ UWAGA W przypadku cięcia elementów długich stosować podpory aby zminimalizować ryzyko odrzutu.

Za pomocą włącznika (rys. A poz. 2) uruchomić urządzenie, rozpędzić ściernicę do maksymalnej prędkości, następnie docisnąć ściernicę do ciętego materiału i dokonać cięcia. Operację należy wykonać z wyczuciem, tak, aby nie nastąpiło zablokowanie t ściernicy w ciętym materiale bądź przeciążenie przecinarki. Po wykonaniu cięcia zwolnić cięty element za pomocą przycisku szybkiego odblokowania.

Ciecie pod kątem (do 45°)

Przecinarka DED7781 pozwala na cięcie materiału pod dowolnym kątem w zakresie od 0° do 45°. W celu ustawienia kąta należy, za pomocą dołączonego do urządzenia klucza ampulowego poluzować śruby prowadnicy kątowej (rys. B poz. 1), ustawić żądany kąt cięcia korzystając ze skali na prowadnicy kątowej, a następnie dokręcić śruby. Prowadnica prostopadła umieszczona jest na sworzniu i dopasuje się do kąta wyznaczonego przez prowadnicę kątową. Dalsze kroki postępowania są identyczne jak w przypadku cięcia prostopadłego.

Ciecie materiału o maksymalnych rozmiarach

Aby wykorzystać możliwość cięcia materiałów o maksymalnych dopuszczalnych wymiarach, należy zwiększyć miejsce pomiędzy prowadnicami prostopadłą i kątową. W tym celu należy odkręcić prowadnicę kątową (rys. B, poz. 1) i dokręcić ją w wybranym położeniu, korzystając z nagwintowanych otworów (rys. B, poz. 2). Dalsze kroki postępowania są identyczne jak w przypadku cięcia prostopadłego i pod kątem.

11. Bieżące czynności obstługowe

UWAGA Wszystkie czynności obsługowe należy przeprowadzać przy wyjętej z gniazdka wtyczce.

Przed każdym uruchomieniem:

• Sprawdzić stan przewodu zasilającego.
• Sprawdzić czy otwory wentylacyjne silnika nie są zasłonięte lub zabrudzone. W razie konieczności odsłonić/oczyścić szmatką lekko zwilżoną woda.
• Sprawdzić, czy podczas cięcia nie pojawia się narost wiórów, jeśli tak, należy go usunąć.
• Sprawdzić działanie włącznika
• Sprawdzić stan ściernicy. Nie pracować ściernicą z widocznymi uszkodzeniami bądź ściernicą nadmiernie zużyta.

Po uruchomieniu należy sprawdzić iskrzenie szczotek na komutatorze, głośność pracy łożysk i przekładni, równomierność pracy.

Po każdym użyciu:

• Wyjąć wtyczkę z gniazdka aby uniknąć przypadkowego włączenia przez osoby postronne lub podczas przenoszenia.
• Oczyscić korpus urządzenia, otwory wentylacyjne, przełącznik, rękojeść za pomocą sprężonego powietrza o ciśnieniu nie wyższym niż 0,3 MPa, suchą szmatką bez użycia środków chemicznych czy rozpuszczalników.
  Urządzenie przechowywać w miejscu niedostępnym dla dzieci, w miarę możliwości w oryginalnym opakowaniu.

12. Części zamienne i akcesoria

UWAGA

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane ją się na 1. stronle instrukcji.

Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony na tabliczce znamionowej. Prosimy opisać uszkodzoną część, podając orientacyjny termin zakupu urządzenia. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu centralnego Dedra-Exim. Prosimy uprejemie dołączyć wypełnioną kartę gwarancyjną. Po okresie gwarancyjnym naprawy wykonuje Serwis centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

13. Samodzielne usuwanie usterek

UWAGA

Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania nie działa.

Problem	Przyczyna	Rozwiązanie
Urządzenie nie działa.	Przewód zasilający jest żle podłączony lub uszkodzony.	Wcisnąć głębiej wtyczkę do gniazdka, sprawdzić przewód zasilający. W przypadku stwierdzenia uszkodzenia przewodu zasilającego przekazać urządzenie do serwisu.
	W gniazdku niema napięcia.	Sprawdzić napięcie w gniazdku. Sprawdzić, czy nie zadziałał bezpiecznik.
	Uszkodzony włącznik.	Konieczna wymiana włącznika na nowy – przekazać urządzenie do serwisu.
	Silnik nie ma mocy, rusza z trudem.	Zużyte szczotki. Wymienić na nowe.
	Czuć zapach spalonej izolacji.	Silnik wymaga naprawy – przekazać urządzenie do serwisu.
Silnik przegrzewa się.	Zapchane otwory wentylacyjne.	Przedmuchać sprężonym powietrzem.
Silnik pracuje, ale nie działa ściernica.	Uszkodzona przekładnia.	Przekazać urządzenie do serwisu.
Efektywność pracy bardzo mała.	Zużyła ściernica.	Wymienić ściernicę na nową.

14. Kompletacja urządzenia

Opakowanie powinno zawierać: Przecinarka tarczowa do metalu – 1 szt., tarcza ścierna – 1 szt.

15. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

(dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem

z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udziela dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

1. Wykaz części do rysunku złożeniowego

Lp.	Nazwa części	Lp.	Nazwa części
1	Śruba mocująca tarczę	44	Tylna obudowa silnika
2	Podkładka	45	Wkręt mocujący
3	Pierścień oporowy tarczy	46	Obudowa rękojeści prawa
4	Tarcza Inąca	47	Wkręt
5	Wkręt mocujący osłony tarczy	48	Włącznik
6	Osłona tarczy	49	Płytka dociskowa przewodu
7	Śruba a	50	Kondensator
8	Wkręt mocujący	51	Obudowa rękojeści lewa
9	Podpora antywibracyjna	52	Wkręt
10	Podpora osłony ruchomej	53	Wkręt
11	Osłona ruchoma	54	Odgiętka przewodu
12	Wkładka celulozowa	55	Przewód zasilający
13	Nakrętka samoblokująca	56	Wkręt
14	Wrzeciono	57	Podkładka
15	Klin	58	Osłona przeciwiskrowa
16	Łożysko 6203	59	Wkręt
17	Korpus łożyska	60	Podkładka płaska
18	Oring	61	Dźwignia przegubowa
19	Koło zębate odbiorcze	62	Sprężyna
20	Podkładka	63	Wkręt
21	Łożysko 6000RS	64	Śruba
22	Korpus przekładni	65	Wkręt
23	Podkładka	66	Sworzeń
24	Łożysko 6202	67	O-ring
25	Podkładka przeciwpyłowa	68	Podkładka otwarta
26	Układ soft start	69	Wkręt
27	Sprężyna	70	Podstawa
28	Kołnierz dźwigni hamulca	71	Nóżki gumowe
29	Dźwignia hamulca	72	Gniazdo klucza
30	Wirnik	73	Klucz ampulowy
31	Pierścień dystansowy	74	Podkładka sprężynująca
32	Łożysko 629	75	Wspornik kąłomierza
33	Gumowa osłona łożyska	76	Uchwyt ruchomy
34	Przegroda stojana	77	Nakrętka zwalniacza docisku
35	Wkręty stojana	78	Sworzeń elastyczny
36	Podkładka	79	Wspornik pręta
37	Stojan	80	Wkręt
38	Osłona silnika	81	Podkładka sprężynująca
39	Szczotkotrzymacz	82	Pierścień wałka
40	Szczotka elektrografitowa	83	Sworzeń
41	Zaślepka szczotkotrzymacza	84	Podkładka płaska
42	Wkręt	85	Sworzeń
43	Tylna osłona	86	Pręt dociskowy

Karta gwarancyjna

na

Przecinarka tarczowa do metalu

Nr katalogowy: DED7781, nr partii: ......

(zwany dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce

......

Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra-Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.
2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawniła się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstapienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji

Elementy Produktu	Czas trwania ochrony gwarancyjnej
Przecinarka tarczowa do metalu DED7781	24 miesiące, licząc od daty zakupu Produktu uwidocznionej w niniejszej karcie gwarancyjnej
Ściernica, klucz, inne elementy	Elementy nieobjęte gwarancją.

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.
2. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.
3. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.
4. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a) Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b) Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;
c) Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;
d) Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;
e) Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.
f) Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:
g) numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;
h) plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in. z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.
2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie 7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.
3. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra-Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji”).
5. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra-Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.
7. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.
8. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.
9. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).
10. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Dedra-Exim Sp. z o.o.

ul. 3 Maja 8. 05-800 Pruszków

Tel. [phone], fax [phone]

www.dedra.pl, [e-mail]

Adnotacje o dokonanych naprawach / Záznamy o provedených opravách / Záznamy o vykonanych opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Annotations des repartions realisees / Anotaciones de las reparaciones realizadas / Mentjiuni cu privire la reparațiile efectuate / Aantekeningen over ulgevoerde reparaties / Vermerke über ausgeführte reparaturen

Data zgloszenia do naprawy / Datum nahlåšení k opravě / Datum odovzdania do opravy / Atidavimo remontui data / Produkta nodošanas remonta datums / A javításra történő bejelentés dátuma/Date de la déclaration de réparation / Fecha de presentación a la reparación / Data predārli la reparatie / Datum voor het opgeven voor de reparatie / Datum der Anmeldung zur Reparatur	Data wykonania naprawy / Datum provedeni opravy / Datum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Date de la réalisation de réparation / Fecha de realización de la reparación / Data efectuārli reparatiei / Uitvoeringsdatum van de reparatie / Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonu / Rozsah opravy, opis wykonanych opravných činnosti / Remonto apimlis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek leirása / Elendue de réparation (définition des causes) / Alcance de la reparación, descripción de las actividades de reparación / Domeniul de reparatie, descrierea operațiilor de reparatie / De reikwijdte van reparatie, een beschrijving van toegepaste reparatie-activiteiten / Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę / Podpis opravaře / Podpis osoby vykonávajúcej opravu / Remonta atliekančio asmens parasas / Remonta veiceja paraksts / A javítást végző aláírása / Signature de la personne faisant la réparation / Firma de la persona que realizó la reparación / Semnătura persoanei care a efectuat reparatja / Handtekening van de uitvoerende persoon / Unterschrift der die Reparatur ausführenden Person
