PX52 - Lodówka Yeticool - Bezpłatna instrukcja obsługi

Typ produktu	Lodówka jednokomorowa
Wymiary (wys. x szer. x gł.)	850 x 600 x 600 mm
Pojemność netto	100 l
Waga netto	30 kg
Napięcie zasilania	220-240 V, 50 Hz
Pobór mocy	100 W
Klasa energetyczna	A+
Zakres temperatury	0°C do 8°C
Regulacja temperatury	Termostat mechaniczny
Oświetlenie wnętrza	Żarówka LED
Liczba półek	3 szklane półki
Pojemnik na warzywa	1 szuflada
Drzwi	1 drzwi z półkami bocznymi
Materiał	Tworzywo sztuczne
Czynnik chłodniczy	R600a
Klasa klimatyczna	N (16°C - 32°C)
Czyszczenie	Przetrzeć wilgotną szmatką
Ustawienie	Wolnostojący
Zabezpieczenia	Poziomowanie nóżkami, wentylacja
Akcesoria	Pojemnik na jajka, kostkarka do lodu
Części zamienne	Półki, uszczelka drzwi, termostat
Numer modelu	PX52
Marka	Yeticool

Często zadawane pytania - PX52 Yeticool

Jak ustawić temperaturę w lodówce Yeticool PX52?

Temperaturę reguluje się za pomocą pokrętła termostatu wewnątrz lodówki. Ustaw wyższe liczby (np. 5) dla niższej temperatury. Zalecana temperatura to 4°C.

Co zrobić, jeśli lodówka Yeticool PX52 nie chłodzi?

Sprawdź, czy kabel zasilający jest podłączony i czy termostat jest włączony. Upewnij się, że wentylacja z tyłu jest drożna. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak rozmrozić lodówkę Yeticool PX52?

Wyłącz lodówkę, wyjmij żywność i pozostaw drzwi otwarte. Rozmrażanie ręczne – usuń lód szpatułką, unikaj ostrych narzędzi. Osusz wnętrze przed ponownym włączeniem.

Dlaczego lodówka Yeticool PX52 hałasuje?

Normalne dźwięki to szum sprężarki i bulgotanie czynnika chłodniczego. Jeśli hałas jest głośny, sprawdź, czy lodówka stoi równo i czy nie dotyka ściany.

Jaką pojemność ma lodówka Yeticool PX52?

Pojemność netto wynosi około 100 litrów. Wystarcza do przechowywania podstawowych produktów dla 1-2 osób.

Czy mogę zmienić kierunek otwierania drzwi?

Tak, drzwi można przestawić na drugą stronę. Odkręć zawiasy, zamień miejscami uchwyty i zamontuj ponownie. Szczegóły w instrukcji montażu.

Jaka jest klasa energetyczna lodówki Yeticool PX52?

Lodówka posiada klasę energetyczną A+, co oznacza niskie zużycie energii elektrycznej.

Jak prawidłowo czyścić lodówkę?

Wyjmij żywność, wyłącz lodówkę. Użyj miękkiej szmatki z łagodnym detergentem. Nie używaj ostrych środków czyszczących. Wytrzyj do sucha przed włączeniem.

Gdzie znajdę numer seryjny lodówki Yeticool PX52?

Numer seryjny znajduje się na tabliczce znamionowej wewnątrz lodówki, najczęściej na lewej ściance lub za szufladą na warzywa.

Czy lodówka Yeticool PX52 ma funkcję szybkiego chłodzenia?

Model PX52 nie posiada specjalnego trybu szybkiego chłodzenia. Aby przyspieszyć chłodzenie, ustaw termostat na maksymalną wartość na kilka godzin.

INSTRUKCJA OBSŁUGI PX52 Yeticool

1. Objąśnienie symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować śmierć lub ciężkie obrażenia.

OSTROŻNIE!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować obrażenia.

UWAGA!

Nieprzestrzeganie może doprowadzić do powstania szkód materialnych lub zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dotyczące obsługi produktu.

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

2. Informacje dotyczące bezpieczeństwa

• Zabrania się używania urządzenia i/lub jego przewodu zasilającego gdy noszą ślady uszkodzeń.
• Urządzenie należy podłączyć do źródła zasilania, zgodnego z danymi zawartymi w specyfikacji technicznej, wyłącznie za pomocą dołączonych przewodów zasilających. Zasilanie 100-240V wymaga podłączenia przewodu poprzez adapter AC/DC.
• Urządzenie należy odłączyć od sieci po każdorazowym zakończeniu jego eksploatacji oraz przed czyszczeniem/konserwacją. Bateria powinna być wyłączona
• Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem producenta. Dane kontaktowe znajdują się na stronie www.arkas.pl.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Samodzielne naprawy mogą spowodować poważne zagrożenia dla zdrowia lub życia.
• Urządzenie nie powinno być obsługiwane przez dzieci, osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedysponujące stosowną wiedzą i doświadczeniem.
• Urządzenie powinno być przechowywane poza zasięgiem dzieci.
• W urządzeniu nie należy przechowywać substancji żrácych, zawierających rozpuszczalniki, uchodzących za wybuchowe lub sprężonych gazów palnych.
• Artykuły spożywcze powinny być przechowywane w oryginalnych opakowaniach lub odpowiednich pojemnikach.
• Zbyt niska lub zbyt wysoka temperatura może negatywnie wpłynąć na przechowywaną żywność. Temperaturę panującą wewnątrz lodówki należy dostosować do temperatury zalecanej przez producenta żywności. Optymalna temperatura przechowywania dla świeżej żywności: 0°C - +4°C.
• To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.
• To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.
• Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10°C do 32 °C lub od 16°C do 32°C, lub od 16°C do 38°C, lub od 16°C do 43°C. Szczegółowe informację zawarte w sekcji „dane techniczne” niniejszej instrukcji.
• Urządzenie należy chronić przed niekorzystnymi warunkami atmosferycznymi takimi jak deszcz. Urządzenie nie jest wodoodporne.
• Urządzenie należy wyłączyć lub odłączyć od źródła zasilania w przypadku wyłączenia silnika lub włączenia ładowania akumulatora (12/24V) w pojazdach silnikowych. W przeciwnym razie akumulator może ulec rozładowaniu.
• Izolacja urządzenia zawiera cyklopentan. Nienadające się do dalszej eksploatacji urządzenie należy dostarczyć do specjalistycznego zakładu utylizacyjnego.
• Okres gwarancji producenta wynosi 24 miesiące licząc od daty zakupu.
• Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2019. Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela.
  Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https://eprel.ec.europa.eu.

3. Opis działania oraz podstawowe funkcje

• Lodówka turystyczna służy do schładzania artykułów spożywczych.
• Dzięki wysokiej klasy izolacji oraz wydajnemu kompresorowi proces chłodzenia przebiega wyjątkowo szybko.
• Lodówka może być zasilania prądem stałym (100-240V) lub zmiennym (12/24V).
• Urządzenie posiada wielopoziomowe zabezpieczenie akumulatora pojazdu przed rozładowaniem oraz zabezpieczenie przeciwprzepięciowe chroniące je przez nagłymi skokami napięcia w sieci elektrycznej.
• Panel sterowania z czytelnym ekranem ciekłokrystalicznym umożliwia intuicyjne sterowanie urządzeniem.
• Lodówka wyposażona jest w nadajnik Bluetooth 5.0. Pozwala to na sterowanie nią za pomocą aplikacji przeznaczonej na urządzenia mobilne (Android/iOS).
• Wbudowane gniazdo USB pozwala na ładowanie urządzeń zewnętrznych takich jak smartfon czy tablet.
• Ergonomiczne uchwyty, teleskopowa rączka oraz kółka umożliwiają wygodne przemieszczanie urządzenia.
• Możliwość podłączenia zewnętrznej baterii zasilającej, pozwalającej na utrzymanie temperatury wewnątrz urządzenia do 22 godzin (5°C/41°F przy temperaturze otoczenia 25°C/77°F). Bateria sprzedawana oddzielnie.

4. Zawartość opakowania

• Lodówka przenośna z kompresorem
• Przewód zasilający 12/24V (długość - 3.5m)
• Adapter AC/DC z przewodem zasilającym 100-240V (EU/UK)
• Instrukcja obsługi

5. Wskazówki dotyczące użytkowania

• Przed pierwszym uruchomieniem należy wyjąć urządzenie z opakowania, wyczyścić wnętrze urządzenia wilgotną ściereczką i odczekać 6 godzin.
• W czasie pracy urządzenie powinno znajdować się w dobrze wentylowanych pomieszczeniu z dala od źródeł ciepła oraz bezpośrednim wpływem promieni słonecznych.
• Należy zadbać o odpowiednią przestrzeń między urządzeniem a innymi sprzętami (≥200mm z tyłu urządzenia, ≥100mm po bokach urządzenia).
• W czasie pracy urządzenie powinno znajdować się w pozycji horyzontalnej. Maksymalny kąt nachylenia urządzenia względem podłoża nie powinien być większy niż 5°.
• Nie należy otwierać drzwi urządzenia częściej niż jest to konieczne. Może to spowodować zmianę temperatury panującej wewnątrz urządzenia.
• Jeżeli urządzenie jest używane przy wyłączonym zapłonie w pojeździe silnikowym (przy korzystaniu ze źródła zasilania 12/24V), wyłączy się samodzielnie, gdy napięcie spadnie poniżej ustawionej wartości zabezpieczenia ochrony akumulatora. Urządzenie włączy się ponownie, gdy poprzez naładowanie akumulatora uzyskane zostanie wymagane napięcie.

Tryb zabezpieczenia ochrony akumulatora	Niskie (L)	Średnie (M)	Wysokie (H)
Napięcie wyłączeniowe przy zasilaniu 12V	9.6V	10.1V	11.1V
Napięcie ponownego włączenia przy zasilaniu 12V	10.9V	11.4V	12.4V
Napięcie wyłączeniowe przy zasilaniu 24V	21.3V	22.3V	24.3V
Napięcie ponownego włączenia przy zasilaniu 24V	22.7V	23.7V	25.7V

6. Obsługa

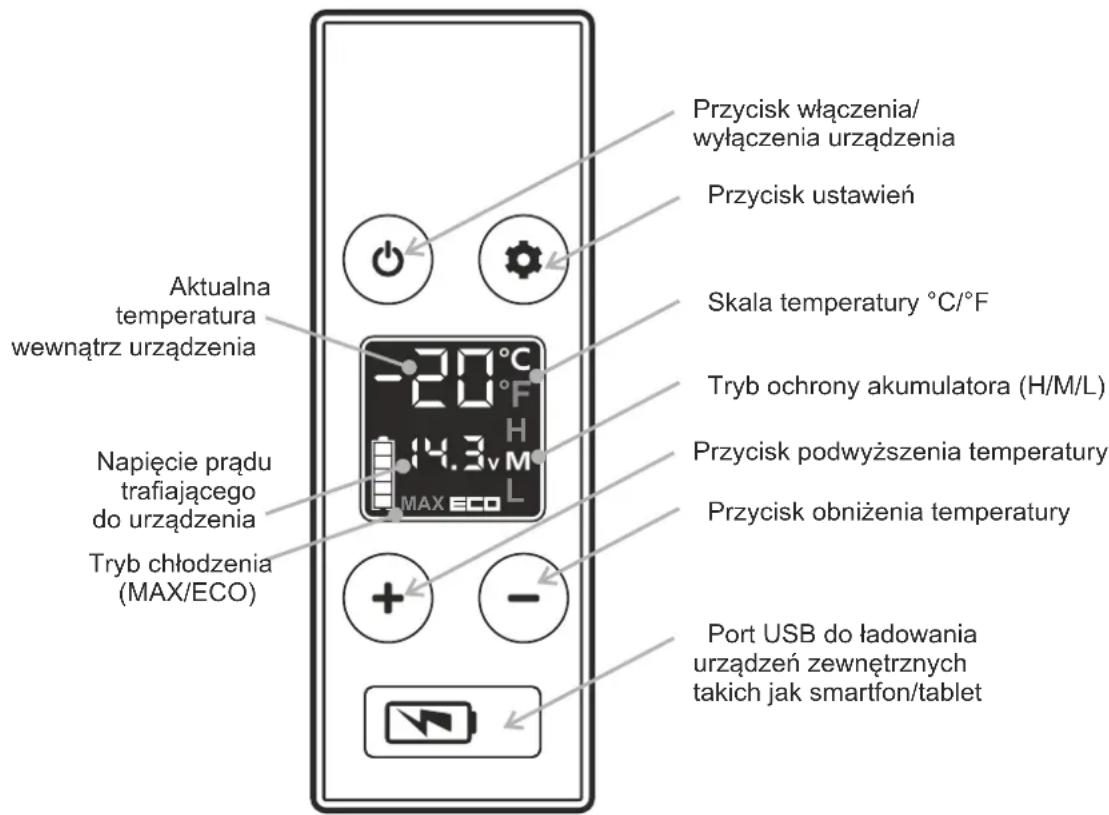

Obsługa urządzenia z poziomu panelu sterowania

Przycisk włączenia/ wyłączenia urządzenia Przycisk ustawień Skala temperatury °C/°F Tryb ochrony akumulatora (H/M/L) Przycisk podwyższenia temperatury Przycisk obniżenia temperatury Port USB do ładowania urządzeń zewnętrznych takich jak smartfon/tablet Aktualna temperatura wewnątrz urządzenia Napięcie prądu trafiającego do urządzenia Tryb chłodzenia (MAX/ECO)

Przycisk	Funkcja
Przycisk włączenia' wyłączenia urządzenia	Jednokrotne wciśnięcie spowoduje włączenie/wyłączenie urządzenia
Przycisk podwyższenia temperaturyPrzycisk obniżenia temperatury	Przyciski odpowiadające za ustawienie temperatury panującej wewnątrz urządzenia.Jednokrotne wciśnięcie podwyższa temperaturęJednokrotne wciśnięcie obniża temperaturę
Przycisk ustawień	Jednokrotne wciśnięcie spowoduje zmianę trybu chłodzenia z ECO (energooszczędne) na MAX (szybkie chłodzenie).Domyślnie ustawiony na szybkie chłodzenie (MAX).
	Wciśnięcie i przytrzymanie umożliwia zmianę pomiędzy trybami ochrony akumulatora (w przypadku zasilania z gniazda 12/24V w pojazdach silnikowych): H (wysoka ochrona)/ M (średnia ochrona)/ L (niska ochrona).Domyślnie ustawiona na wysoką ochronę (H).
	W przypadku łączenia urządzenia z aplikacją poprzez funkcję Bluetooth:Jednokrotne wciśnięcie, w momencie wyświetlenia się komunikatu „AP” na panelu sterowania urządzenia, umożliwia jego połączenie z aplikacją na urządzeniu zewnętrznym.

Zmiana skali temperatury na panelu sterowania (°C/°F)

Przy wyłączonym urządzeniu należy wcisnąć i przytrzymać przycisk ☎ aż do momentu wyświetlania się komunikatu E1. Następnie kilkukrotnie nacisnąć przycisk ☎ do momentu zmiany treści komunikatu na E5. Użyć przycisku ☎ lub ☎ aby przełączyć się między skalami temperatury °C i °F. Wyłącz urządzenie przyciskień w celu zapisania ustawienia.

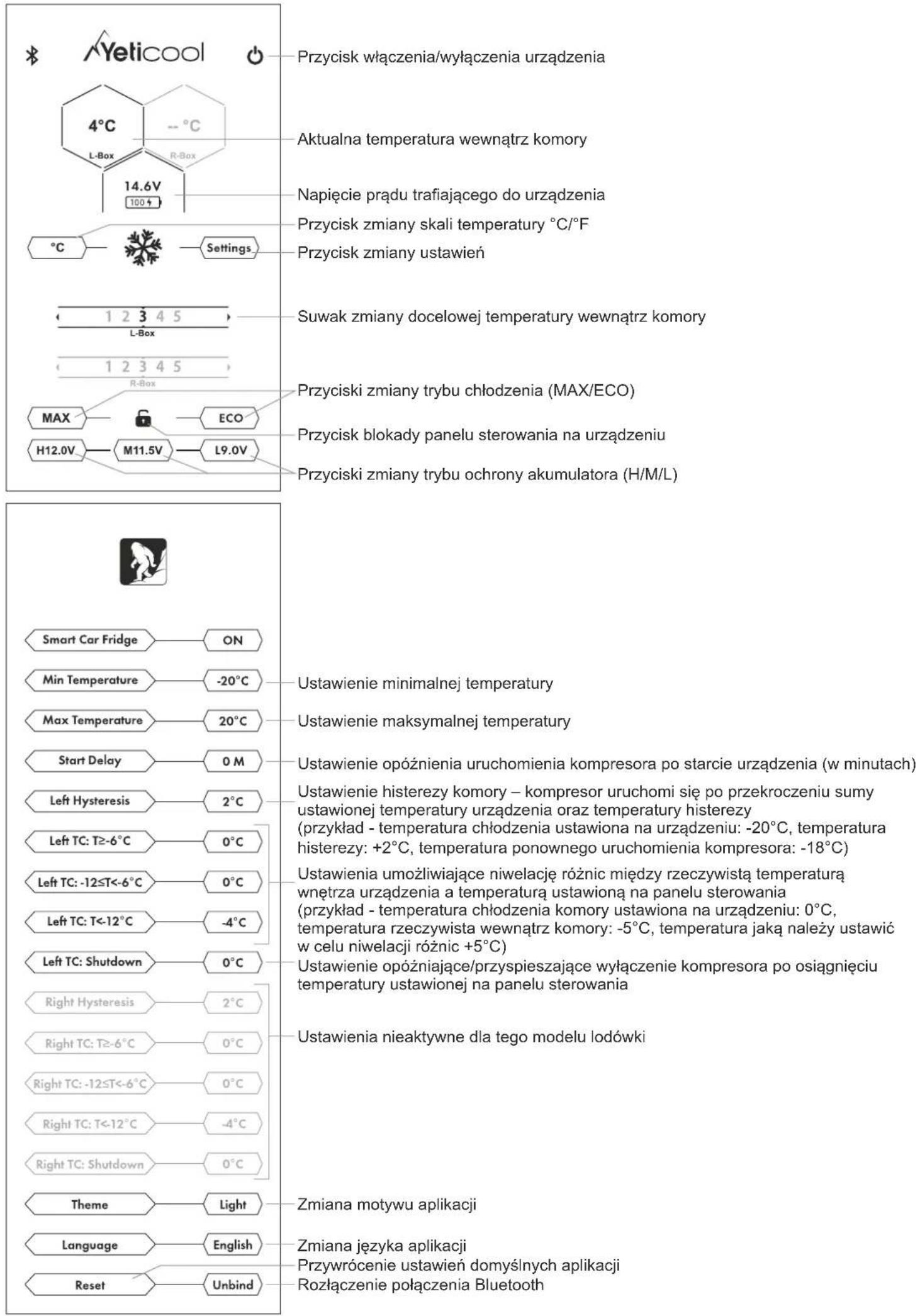

Obsługa urządzenia z poziomu aplikacji (Android/iOS)

Aplikację Yeticool można pobrać ze sklepu GooglePlay (dla urządzeń z systemem Android) lub AppStore (dla urządzeń z systemem iOS). Do poprawnego działania aplikacji wymagane jest włączenie funkcji Bluetooth oraz funkcji lokalizacji na urządzeniu zewnętrznym.

Aby połączyć się z aplikacją należy uruchomić ją na urządzeniu zewnętrznym (smartfon/tablet), wyszukać oraz wybrać lodówkę z listy dostępnych urządzeń. Na panelu sterowania urządzenia chłodniczego wyświetl się komunikat „AP”, który należy potwierdzić poprzez wciśnięcie przycisku 📋. Tak skonfigurowane urządzenie powinno być gotowe do przyjmowania poleceń z aplikacji.

Yeticool 4°C L-Box 14.6V 100+ Settings Przycisk włączenia/wyłączenia urządzenia Aktualna temperatura wewnątrz komory Napięcie prądu trafiającego do urządzenia Przycisk zmiany skali temperatury °C/°F Przycisk zmiany ustawień Suwak zmiany docelowej temperatury wewnątrz komory 1 2 3 4 5 L-Box 1 2 3 4 5 R-Box Przyciski zmiany trybu chłodzenia (MAX/ECO) MAX ECO H12.0V M11.5V L9.0V Przycisk blokady panelu sterowania na urządzeniu Przyciski zmiany trybu ochrony akumulatora (H/M/L) Smart Car Fridge ON Min Temperature -20°C Max Temperature 20°C Start Delay 0 M Left Hysteresis 2°C Left TC: T≥-6°C 0°C Left TC: -12≤T<-6°C 0°C Left TC: T<-12°C -4°C Left TC: Shutdown 0°C Right Hysteresis 2°C Right TC: T≥-6°C 0°C Right TC: -12≤T<-6°C 0°C Right TC: T<-12°C -4°C Right TC: Shutdown 0°C Theme Light Zmiana motywu aplikacji Language English Zmiana języka aplikacji Przywrócenie ustawień domyślnych aplikacji Reset Unbind Ustawienie minimalnej temperatury Ustawienie maksymalnej temperatury Ustawienie opóźnienia uruchomienia kompresora po starcie urządzenia (w minutach) Ustawienie histerezy komory – kompresor uruchomi się po przekroczeniu sumy ustawionej temperatury urządzenia oraz temperatury histerezy (przykład - temperatura chłodzenia ustawiona na urządzeniu: -20°C, temperatura histerezy: +2°C, temperatura ponownego uruchomienia kompresora: -18°C) Ustawienia umożliwiające niwelację różnic między rzeczywistą temperaturą wnętrza urządzenia a temperaturą ustawioną na panelu sterowania (przykład - temperatura chłodzenia komory ustawiona na urządzeniu: 0°C, temperatura rzeczywista wewnątrz komory: -5°C, temperatura jaką należy ustawić w celu niwelacji różnic +5°C) Ustawienie opóźniające/przyspieszające wyłączenie kompresora po osiągnięciu temperatury ustawionej na panelu sterowania Ustawienia nieaktywne dla tego modelu lodówki

7. Czyszczenie i konserwacja

• Przed każdym czyszczeniem należy wyłączyć urządzenie oraz odłączyć je od zasilania zewnętrznego.
• Urządzenia nie wolno czyścić pod bieżącą woda.
• Do czyszczenia nie należy używać agresywnych środków czyszczących.
• Urządzenie należy czyścić z zewnątrz i od wewnątrz wilgotną ściereczką z pominięciem panelu sterowania, sekcji zasilania oraz otworów wentylacyjnych.

8. Usuwanie najczęstszych usterek

Artykuły spożywcze uległy zamrożeniu:

- Należy zmienić temperaturę chłodzenia na wyższą, ustawiona temperatura jest zbyt niska.

Z urządzenia wydobywa się dźwięk przepływającej cieczy:

- Dźwięk taki jest zjawiskiem normalnym.

W okolicy drzwi lodówki pojawiają się krople cieczy:

- Krople cieczy pojawiają się wskutek różnicy temperatur między urządzeniem a jego otoczeniem i są zjawiskiem normalnym.

Przy uruchomieniu urządzenia z kompresora wydobywają się głośnie dźwięki:

- Głośna praca kompresora przy uruchomieniu jest zjawiskiem normalnym.

Urządzenie nie działa:

• Należy sprawdzić czy urządzenie zostało włączone przyciskier。
• Należy sprawdzić czy urządzenie jest poprawnie podłączone do źródła zasilania.
• Należy sprawdzić czy zasilacz jest sprawny.
• Należy sprawdzić czy bezpiecznik nie uległ przepaleniu.

Urządzenie wyświetla kod F1:

- Kod informujący o spadku napięcia zasilania 12/24V. Należy zmienić ustawienie zabezpieczenie na niższe z H (wysokie) do M (średnie) lub z M (średnie) do L (niskie).

Urządzenie wyświetla kod F2:

- Kod informujący o przeciążeniu wentylatora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F3:

- Kod informujący o włączeniu zabezpieczenia przed zbyt częstą pracą kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F4:

- Kod informujący o przeciążeniu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F5:

- Kod informujący o przegrzaniu modułu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F6:

- Kod informujący o braku możliwości sczytania parametrów przez kontroler urządzenia. Należy uruchomić urządzenie ponownie. W przypadku powtarzającego się problemu należy skontaktować się ze sprzedawcą.

Urządzenie wyświetla kod F7 lub F8:

- Kod informujący o błędzie sensora temperatury. Należy skontaktować się ze sprzedawcą.

9. Dane techniczne

Model wyrobu:	PX52
Napięcie zasilania:	12/24V DC100-240V AC, 50/60Hz
Prąd znamionowy:	12V/5A24V/2.5A100V/1.2A240V/0.5A
Gniazdo USB:	5V/1A
Ilość komór chłodzących:	1
Zakres temperatury chłodzenia:	od +20°C do -20°C (od 68°F do -4°F)
Średni pobór energii:	45-60W (w zależności od temperatury otoczenia)
Pojemność użytkowa:	52 litry/13,7gal
Klasa klimatyczna:	N, T, SN, ST
Temperatura otoczenia:	od +10°C do +43°C (od 50°F do 109°F)
Poziom emitowanego hałasu:	38dB
Typ łączności:	Bluetooth 5.0 (zasięg działania - do 10m/32,8ft)
Wymiary (szer. x wys. x gł.) w mm:	689 x 535 x 412 (cale: 27,1"x21"x16,2")
Waga netto:	16,2kg(35,7lb)

OŚWIADCZENIE PRODUCENTA

Arkas Sp. z o.o. oświadcza, iż Lodówka Przenośna PX52 jest zgodna z dyrektywami Parlamentu Europejskiego i Rady 2009/125/WE oraz 2014/53/UE z dnia 16 kwietnia 2014r. w sprawie harmonizacji ustawodawstwa państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE. Pełny tekst deklaracji zgodności UE publikowany jest na stronie www.arkas.pl

Przekreślony symbol kosza na odpady oznacza, że nie należy wyrzucać tego produktu wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do przetwarzania i recyklingu zgodnie z obowiązującymi w danym kraju przepisami ochrony środowiska dotyczącymi gospodarowania odpadami. Selektywna zbiórka odpadów przyczynia się do ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko, wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

07/HJE/20

Producent: ARKAS Sp. z o.o. ul. Kuziennicza 4, 59-400 Jawor, Polska www.arkas.pl www.yeticool.com

instrukcja obsługi w innych jezykach dostępna

pod adresem www.yeticool.com
