Typ produktu	Wentylator domowy
Wymiary (wys. x szer. x gł.)	ok. 35 x 20 x 38 cm
Masa	2,5 kg
Zasilanie	220-240 V, 50 Hz
Pobór mocy	45 W
Liczba prędkości	3
Oscylacja	Tak, automatyczne obracanie
Regulacja pochylenia	Tak, ręczna
Materiał obudowy	Tworzywo sztuczne
Kolor	Biały
Filtr powietrza	Nie dotyczy
Poziom hałasu	ok. 50 dB
Długość kabla	1,5 m
Zabezpieczenie przed przegrzaniem	Tak
Montaż	Łatwy, wymaga złożenia podstawy
Czyszczenie	Przecierać wilgotną szmatką, nie zanurzać
Gwarancja	2 lata
Certyfikaty	CE, RoHS

Często zadawane pytania - WC-0501 Optimum

Jak wyczyścić wentylator Optimum WC-0501?

Przed czyszczeniem odłącz wentylator od zasilania. Użyj miękkiej, wilgotnej szmatki do przetarcia obudowy i łopatek. Nie używaj rozpuszczalników ani nie zanurzaj urządzenia w wodzie. Osusz przed ponownym użyciem.

Czy wentylator można używać na zewnątrz?

Nie, wentylator Optimum WC-0501 jest przeznaczony wyłącznie do użytku wewnętrznego w suchym pomieszczeniu. Narażenie na wilgoć może spowodować uszkodzenie i porażenie prądem.

Jak włączyć oscylację w wentylatorze?

Oscylacja jest włączana oddzielnym przyciskiem lub przełącznikiem na obudowie wentylatora. Po naciśnięciu wentylator zacznie automatycznie obracać się na boki. Aby wyłączyć oscylację, naciśnij ten sam przycisk ponownie.

Co zrobić, gdy wentylator nie działa?

Sprawdź, czy kabel zasilający jest podłączony do gniazdka, a gniazdko działa. Upewnij się, że przełącznik prędkości jest w pozycji włączonej. Jeśli nadal nie działa, skontaktuj się z serwisem Optimum.

Czy wentylator jest cichy?

Wentylator Optimum WC-0501 pracuje z poziomem hałasu około 50 dB, co jest porównywalne do cichej rozmowy. Na najniższym biegu jest prawie niesłyszalny, idealny do sypialni.

Jak ustawić nachylenie wentylatora?

Poluzuj pokrętło regulacji nachylenia z tyłu głowicy wentylatora, ustaw żądany kąt nachylenia i dokręć pokrętło. Uważaj, aby nie przechylić go zbyt mocno, aby uniknąć przewrócenia.

Czy można pozostawić wentylator włączony na noc?

Tak, wentylator posiada zabezpieczenie przed przegrzaniem, które wyłączy go automatycznie w razie przegrzania. Można go bezpiecznie używać przez długi czas, ale zaleca się ustawienie niższej prędkości.

Jakie są wymiary wentylatora?

Wentylator ma wymiary około 35 cm wysokości, 20 cm szerokości i 38 cm głębokości (wliczając podstawę). Jest to kompaktowy model, który zmieści się na biurku lub szafce.

Czy wentylator posiada filtr powietrza?

Nie, Optimum WC-0501 nie jest wyposażony w filtr powietrza. Jest to prosty wentylator obiegowy, który nie oczyszcza powietrza, a jedynie je porusza.

Gdzie mogę znaleźć instrukcję obsługi?

Instrukcję obsługi można pobrać ze strony notice-facile.com w formacie PDF. Wystarczy wyszukać model WC-0501 marki Optimum i kliknąć przycisk pobierania.

INSTRUKCJA OBSŁUGI WC-0501 Optimum

Ważna wraz z dowodem zakupu

Sprzęt przeznaczony wyłącznie do użytku domowego

Nazwa sprzętu: WENTYLATOR CYRKULACYJNY

Typ, model: ....

Nr fabryczny: ....

Data sprzedaży: ....

Rachunek nr: ....

pieczątka i podpis sprzedawcy

SERWIS ARCONET

ul. Grobelnego 4

05-300 MIŃSK MAZOWIECKI

tel. [phone], INFOLINIA: 0 801-44-33-22

LISTA PUNKTÓW SERWISOWYCH: www.arconet.pl

WARUNKI 24 MIESIECZNEJ GWARANCJI

1. Sprzedawca ponosi odpowiedzialność za wady fizyczne przedmiotu w okresie 24 miesięcy od daty sprzedaży. W przypadku zakupu towaru na fakturę czas gwarancji wynosi 12 miesięcy. Gwarancja dotyczy wyrobów zakupionych w Polsce i jest ważna na terytorium Rzeczypospolitej Polskiej. Ujawnione w tym okresie wady będą usuwane bezpłatnie przez zakłady serwisowe w terminie nie dłuższym niż 30 dni od daty dostarczenia sprzętu do zakładu serwisowego (na podstawie prawidłowo wypełnionej przez punkt sprzedaży niniejszej karty gwarancyjnej). W wyjątkowych przypadkach termin ten może być wydłużony – jeżeli naprawa wymaga sprowadzenia części od producenta.

2. Reklamujący powinien dostarczyć kompletny sprzęt do punktu przyjęć najlepiej w oryginalnym opakowaniu fabrycznym lub innym odpowiednim do zabezpieczenia przed uszkodzeniami. Dotyczy to również wysyłki sprzętu. Jeżeli w pobliżu miejsca zamieszkania nie ma punktu przyjęć, reklamujący może wysłać pocztą sprzęt do naprawy w centralnym punkcie serwisowym w Mińsku Mazowieckim, na koszt gwaranta.

3. Gwarancja będzie obowiązywała wyłącznie z dowodem zakupu, tj. fakturą lub paragonem

4. W przypadku reklamacji gwarant określi, czy urządzenie zostanie naprawione lub wymienione na nowe oraz określi czas, w którym zostanie to wykonane.

5. Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrot gotówki tylko w przypadku gdy:

- w serwisie stwierdzono wadę fabryczną niemożliwą do usunięcia

- w okresie gwarancji wystąpi konieczność dokonania trzykrotnej naprawy tego samego, istotnego elementu, a sprzęt nadal wykazuje wady uniemożliwia jące eksploatację zgodną z przeznaczeniem.

1. W przypadku wymiany sprzętu, okres gwarancji dla sprzętu liczy się od daty jego wymiany.

2. Pojęcie „naprawa” nie obejmuje czynności przewidzianych w instrukcji obsługi (np. bieżąca konserwacja, od kamienianie), do wykonania których zobowiązany jest Użytkownik we własnym zakresie.

3. Gwarancją nie są objęte:

a) elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe do sieci, wtyki, gniazda, żarówki, noże, ele menty eksploatacyjne (np. filtry, worki, misy, blendery, noże, tarki, wirówki, pokrywy, uchwyty noża),

b) uszkodzenia mechaniczne, termiczne, chemiczne i wszystkie inne spowodowane działaniem bądź zanie- chaniem działania przez Użytkownika albo działaniem siły zewnętrznej (przepięcia w sieci, wyładowania atmosferyczne, przedmioty obce, które dostały się do wnętrza sprzętu, korozja, pył, etc.),

c) uszkodzenia wynikłe wskutek:

- samodzielnych napraw

- przeróbek i zmian konstrukcyjnych dokonywanych przez użytkownika lub osoby trzecie

- okoliczności, za które nie odpowiada ani wytwórca ani sprzedawca, a w szczególności na skutek niewłaści wej lub niezgodnej z instrukcją instalacji, użytkowania, braku dbałości o sprzęt albo innych przyczyn leżą cych po stronie użytkownika lub osób trzecich,

d) celowe uszkodzenia sprzętu,

e) czynności konserwacyjne, wymiana części posiadających określoną żywotność (bezpieczniki, żarówki, etc.),

f) czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest Użytkownik we własnym zakresie i na własny koszt np. zainstalowanie, sprawdzenie działania, etc.

1. Samowolne zmiany wpisów w karcic gwarancyjnej powodują utratę gwarancji. Karta gwarancyjna bez wpisa nej nazwy urządzenia, typu, nr fabrycznego, dołączonego dowodu zakupu, wpisania daty sprzedaży oraz czy telnej pieczątki sklepu jest nieważna.

2. Sprzęt przeznaczony jest do użytku domowego, w przypadku innego użytkowania okres gwarancji jest skrócony do 12 miesięcy.

3. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupują cego wynikających z niezgodności towaru z umową.

NAPRAWA 1		Lp.
Karta gw. nr		Data zgl.
Sprzęt		Data wyk.
Typ
Data sprzedaży
Pieczątka sklepu
Rodzaj naprawy
Wymienione części		Opis wykonywanych czynności oraz wymienione części
NAPRAWA 2
Karta gw. nr
Sprzęt
Typ
Data sprzedaży
Pieczątka sklepu
Rodzaj naprawy
Wymienione części
NAPRAWA 3		Nazwisko montera
Karta gw. nr
Sprzęt
Typ
Data sprzedaży
Pieczątka sklepu
Rodzaj naprawy
Wymienione części
NAPRAWA 4		Pieczątka zakładu
Karta gw. nr
Sprzęt
Typ
Data sprzedaży
Pieczątka sklepu
Rodzaj naprawy
Wymienione części

Adnotacle o przebiegu napraw

Adnotacje o przebiegu napraw

Lp.	Data zgł.	Data wyk.	Opis wykonywanych czynności oraz wymienione części	Nazwisko montera	Pieczątka zakładu

optimum

INSTRUKCJA OBSŁUGI

Dziękujemy za wybór naszego produktu.

Przed rozpoczęciem korzystania z urządzenia prosimy o uważne zapoznanie się z treścią niniejszej instrukcji obsługi w celu optymalizacji zadowolenia użytkowania ze sprzętu oraz wyeliminowania problemów, które mogą wyniknąć z nieprawidłowego użycia urządzenia.

Należy uważnie przeczytać poniższe informacje oraz przechowywać instrukcję w dostępnym miejscu. Przekazując urządzenie innej osobie należy dołączyć instrukcję, instrukcja jest częścią produktu.

Opisane zasady bezpieczeństwa nie eliminują wszystkich zagrożeń, dlatego zawsze trzeba stosować odpowiednie środki ostrożności.

Producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z nieprzestrzegania niniejszej instrukcji obsługi, niewłaściwego użytkowania lub nieprawidłowego obchodzenia się z urządzeniem.

WAŻNE ZASADY BEZPIECZEŃSTWA

- Upewnij się, że zasilanie sieciowe jest zgodne z napięciem podanym dla urządzenia (odpowiednią informację znajdą Państwo na tabliczce znamionowej urządzenia).

- Zawsze umieszczaj urządzenie na stabilnej równej powierzchni, aby uniknąć ryzyka wywrócenia.

- Nie wolno umieszczac palców/przedmiotów we wlocie/wylocie powietrza – może dojść do porażenia prądem lub spowodować uszkodzenia ciała bądź urządzenia.

- Nie wolno wkładać palców/przedmiotów za kratkę ochronną!

- Ostrożnie z długimi włosami: pęd powietrza może je wessać!

- Przed włączeniem urządzenie musi być kompletnie zmontowane a kratka ochronna musi być zamknięta.

- Upewnij się, że kabel sieciowy nie jest ściśnięty, zgięty, uszkodzony przez ostre krawędzie ani poddany obciążeniom mechanicznym.

- Nie wolno dotykać urządzenia ani wtyczki mokrymi rękoma.

- Nie wolno ograniczać dopływu powietrza do kratki wlotowej/

wylotowej. Z każdej strony urządzenia należy zostawić kilka centymetrów wolnej przestrzeni.

- Nie wolno zostawiać włączonego urządzenia bez nadzoru.

- Urządzenie należy umieścić z dala od intensywnych źródeł ciepła, ostrych kantów, nie wolno poddawać sprzętu bezpośredniemu nasłonecznieniu, wilgoci i innym tego rodzaju wpływom.

- Urządzenie jest przeznaczone wyłącznie do użytku domowego. Urządzenia nie należy używać w warunkach przemysłowych bądź na zewnątrz. Nie używać urządzenia do innych celów niż zalecane!

• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenie były zrozumiałe. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu. Należy zwracać uwagę na dzieci aby nie bawiły się sprzętem.
• Dzieci powinny znajdować się pod nadzorem aby uniemożliwić im zabawę urządzeniem.
• Opakowanie należy trzymać z dala od dzieci, ponieważ zawiera ono małe elementy a ich połknięcie grozi ryzykiem uduszenia. Pod żadnym pozorem nie wolno wkładać głowy do plastikowego worka.
• Nie wolno używać urządzenia z programatorem, timerem lub innym urządzeniem, które pozwala na automatyczne wyłączania urządzenia
• Nie wolno zanurzać urządzenia, przewodu, wtyczki w wodzie lub innych płynach – Niebezpieczeństwo porażenia prądem! Nie korzystać z urządzenia w pobliżu źródeł wody np. obok umywalki, basenu.
• Nie używaj wentylatora w pobliżu otwartego okna, aby uniknąć zwarcia spowodowanego kapaniem wody deszczowej.
• Nie wolno przykrywać urządzenia ani używać go do suszenia odzieży lub tym podobnych.
• Nie należy używać urządzenia w przypadku, gdy:

– urządzenie lub jego część jest uszkodzona,

– przewód lub wtyczka jest uszkodzona,

- urządzenie upadło.

Jeśli, któraś z powyższych sytuacji miała miejsce należy powierzyć naprawę najbliższemu fachowemu serwisowi – w żadnym przypadku nie należy naprawiać urządzenia samodzielnie ani go modyfikować – istnieje ryzyko porażenia prądem elektrycznym!

• W celu uniknięcia ryzyka uszkodzenia ciała i innych zagrożeń, naprawa uszkodzonego urządzenia, przewodu zasilającego, wtyczki lub innej jego części powinna być wykonana przez autoryzowany punkt serwisowy.
• Należy pozostawić dostęp do gniazdka sieciowego w przypadku pojawienia się potrzeby szybkiego odłączenia urządzenia.
• Należy chronić przewód zasilający przed uszkodzeniem, nie wieszaj go na ostrych krawędziach np. stołu lub półki i nie pozwól aby stykał się z gorącymi powierzchniami.
• Nie wolno umieszczać przewodów pod dywanami.
• Nie wolno przykrywać przewodu kocem, dywanem lub podobnymi materiałami.
• Urządzenie należy wyłączyć z zasilania:

– gdy nie jest używane,

– każdorazowo po użyciu,

– przed przystąpieniem do czyszczenia,

– w przypadku, gdy w sposób oczywisty nie działa prawidłowo,

– podczas burzy z wyładowaniami atmosferycznymi.

• Zawsze należy ciągnąć za wtyczkę, nie za przewód zasilający.
• Nie należy stosować przedłużaczy.
• Przed zdjęciem osłony należy upewnić się, że wentylator jest wyłączony z sieci zasilającej.
• Uwaga! Zawsze odłączaj wentylator od gniazda przed regulacją jego nachylenia.
• Nigdy nie używaj wentylatorów z pękniętym lub uszkodzonym wirnikiem /śmigłami.
• Przechowuj w miejscu niedostępnym dla dzieci i zwierząt domowych.

Sprawdź stan wszystkich części przed wyrzuceniem kartonu. Usuń worki foliowe i inne elementy opakowania w bezpieczny sposób. Materiały te mogą stanowić zagrożenie dla dzieci.

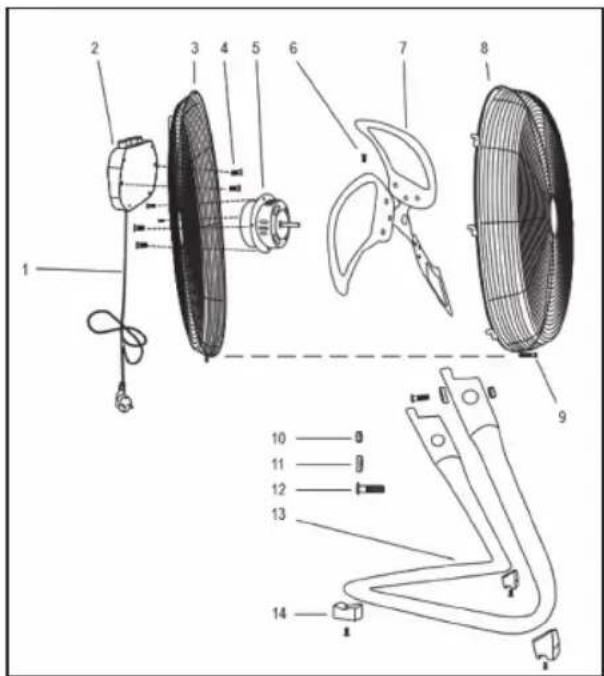

OPIS URZADZENIAE

1. Kabel sieciowy z wtyczka sieciową
2. Panel sterowania (z kolorowymi przyciskami)
3. Tylna osłona
4. Śruby mocujące (panel sterowania)
5. Silnik
6. Blokada śmigła
7. Śmigło
8. Przednia ostona
9. Zatrzaski mocujące osłony
10. Nakrętka
11. Podkładka
12. Śruba
13. Podstawa
14. Nóżki antypoślizgowe

1. Urządzenie należy umieścić na stabilnej równej powierzchni, aby uniknąć ryzyka wywrócenia
2. Urządzenie należy podłączyć do przepisowo zainstalowanego gniazdka ze stykiem ochronnym.

Upewnij się, że zasilanie sieciowe jest zgodne z napięciem podanym dla urządzenia (odpowiednią informację znajdą Państwo na tabliczce znamionowej urządzenia).

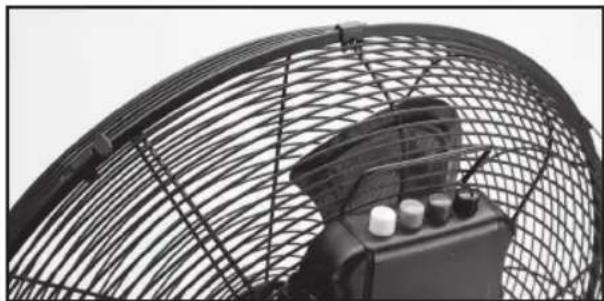

1. Wentylator posiada 3 stopniową regulację prędkości. Aby wybrać odpowiednią prędkość pracy należy przy pomocy znajdującego się z tyłu przycisku wybrać odpowiednie ustawienie.

– Jasnoszary przycisk (niska prędkość wentylatora)
– Ciemnoszary przycisk (średnia prędkość wentylatora)
– Czarny przycisk (wysoka prędkość wentylatora)
- Aby wyłączyć wentylator, naciśnij biały przycisk włączania/wyłączania na panelu sterowania.

1. Aby zmienić kąt nachylenia śmigła, a tym samym kąt strumienia powietrza, wystarczy odchylić korpus. Zakres regulacji w pionie wynosi 100°.

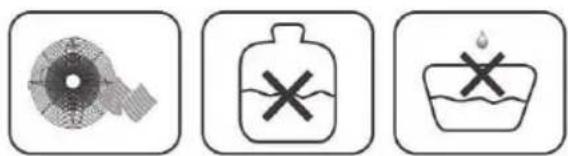

CZYSZCZENIE

Wyłącz wentylator przed czyszczeniem i wyjmij wtyczkę z gniazdka.

Nigdy nie używaj agresywnych detergentów, alkoholi lub innych roztworów chemicznych, ponieważ mogą one uszkodzić obudowę lub nawet pogorszyć funkcjonowanie produktu.

W żadnym wypadku nie należy czyścić urządzenia zanurzając je w wodzie. Czyścić należy przy pomocy miękkiej, suchej ściereczki. W przypadku zabrudzeń ciężkich do usunięcia należy przetrzeć urządzenie lekko wilgotną ściereczką, a następnie wytrzeć je do sucha.

Jeśli nie będziesz używać produktu przez długi czas, przykryj go i przechowuj w suchym miejscu, z dala od bezpośredniego światła słonecznego.

Niniejsze urządzenie odpowiada normom CE sieci radio- wo-telewizyjnej i bezpieczeństwa niskonapięciowego oraz zbudowane jest według najnowszej techniki bezpieczeństwa pracy.

Zastrzega się prawo do zmian technicznych!

EKOLOGIA OCHRONA ŚRODOWISKA

Symbol „przekreślonego pojemnika na śmieci” umieszczony na sprzęcie elektrycznym lub opakowaniu wskazuje na to, że urządzenie nie może być

traktowane jako ogólny odpad domowy i nie powinno być wyrzucane do przeznaczonych do tego celu pojemników.

Niepotrzebne lub zużyte urządzenie elektryczne powinno być dostarczone do specjalnie wyznaczonych do tego celu

punktów zbiorczych, zorganizowanych przez lokalną administrację publiczną, przewidzianych do zdawania elektrycznego sprzętu podlegającego utylizacji.

W ten sposób każde gospodarstwo domowe przyczynia się do zmniejszenia ewentualnych negatywnych skutków wpływających na środowisko naturalne oraz pozwala odzyskać materiały z których składa się produkt.

Waga: WC-0301: 2,8kg E

Waga: WC-0351: 3,0kg E

Waga: WC-0401: 4,5kg E

Waga: WC-0451: 5,2kg E

Waga: WC-0501: 5,3kg E

ZGODNOŚĆ Z NAJNOWSZYMI DYREKTYWAMI UE

Na podstawie Rozporządzenia Komisji (UE) nr 206/2012r. z dnia 6 marca 2012 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla klimatyzatorów i wentylatorów przenośnych (Dz. U. EU L 72/7 z 10.03.2012.), zamieszczamy załącznik do Tabel ECO.

Wymogi dotyczące informacji
Informacje umożliwiające identyfikację modelu WC-0301, którego dotyczą podawane dane:
Opis	Symbol Wartość Jednostka
Maksymalne natężenie przepływu wentylatora	F 64,70 m3/min
Moc wentylatora	P 38,54 W
Wartość eksploatacyjna	SV 1,68 (m3/min)/W
Pobór mocy w trybie czuwania	PSB	/	W
Poziom mocy akustycznej wentylatora	LWA	56,00 dB(A)
Maksymalna prędkość powietrza	c 3,32	m/s
Sezonowe zużycie energii elektrycznej	Q 12,33	kWh/a
Norma dla pomiaru wartości ksploatacyjnej	IEC 60879:1986 (corr. 1992)
Dodatkowych informacji udzielają	Expo-service Sp. z o.o.00-710 Warszawa, Al. Witosa 31/22, Polska
Informacje umożliwiające identyfikację modelu WC-0351, którego dotyczą podawane dane:
Opis	Symbol Wartość Jednostka
Maksymalne natężenie przepływu wentylatora	F 95,44 m3/min
Moc wentylatora	P 61,70 W
Wartość eksploatacyjna	SV 1,55 (m3/min)/W
Pobór mocy w trybie czuwania	PSB	/	W
Poziom mocy akustycznej wentylatora	LWA	50,51 dB(A)
Maksymalna prędkość powietrza	c 3,63	m/s
Sezonowe zużycie energii elektrycznej	Q 19,75 kWh/a
Norma dla pomiaru wartości ksploatacyjnej	IEC 60879:1986 (corr. 1992)
Dodatkowych informacji udzielają	Expo-service Sp. z o.o.00-710 Warszawa, Al. Witosa 31/22, Polska

Wymogi dotyczące informacji
Informacje umożliwiające identyfikację modelu WC-0401, którego dotyczą podawane dane:
Opis	Symbol	Wartość	Jednostka
Maksymalne natężenie przepływu wentylatora	F	164,74	m^3/min
Moc wentylatora	P	98,63	W
Wartość eksploatacyjna	SV	1,67	(m^3/min)/W
Pobór mocy w trybie czuwania	P_SB	/	W
Poziom mocy akustycznej wentylatora	L_WA	63,40	dB(A)
Maksymalna prędkość powietrza	c	4,09 m/s
Sezonowe zużycie energii elektrycznej	Q	31,56	kWh/a
Norma dla pomiaru wartości ksploatacyjnej	IEC 60879:1986 (corr. 1992)
Dodatkowych informacji udzielają	Expo-service Sp. z o.o.00-710 Warszawa, Al. Witosa 31/22, Polska
Informacje umożliwiające identyfikację modelu WC-0451, którego dotyczą podawane dane:
Opis	Symbol Wartość Jednostka
Maksymalne natężenie przepływu wentylatora	F 176,85	m^3/min
Moc wentylatora	P 88,81	W
Wartość eksploatacyjna	SV 1,99	(m^3/min)/W
Pobór mocy w trybie czuwania	P_SB	/	W
Poziom mocy akustycznej wentylatora	L_WA	62,40 dB(A)
Maksymalna prędkość powietrza	c 3,88 m/s
Sezonowe zużycie energii elektrycznej	Q 28,42	kWh/a
Norma dla pomiaru wartości ksploatacyjnej	IEC 60879:1986 (corr. 1992)
Dodatkowych informacji udzielają	Expo-service Sp. z o.o.00-710 Warszawa, Al. Witosa 31/22, Polska

Wymogi dotyczące informacji
Informacje umożliwiające identyfikację modelu WC-0501, którego dotyczą podawane dane:
Opis	Symbol Wartość Jednostka
Maksymalne natężenie przepływu wentylatora	F 131,5	m^3/min
Moc wentylatora	P	112,04	W
Wartość eksploatacyjna	SV 1,17	(m^3/min)/W
Pobór mocy w trybie czuwania	P_SB	/	W
Poziom mocy akustycznej wentylatora	L_WA	68,8	dB(A)
Maksymalna prędkość powietrza	c 4,45	m/s
Sezonowe zużycie energii elektrycznej	Q	35,9 kWh/a
Norma dla pomiaru wartości ksploatacyjnej	IEC 60879:1986 (corr. 1992)
Dodatkowych informacji udzielają	Expo-service Sp. z o.o.00-710 Warszawa, Al. Witosa 31/22, Polska
