INSTRUKCJA OBSŁUGI LX30 Yeticool

1. Objąśnienie symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować śmierć lub ciężkie obrażenia.

OSTROŻNIE!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować obrażenia.

UWAGA!

Nieprzestrzeganie może doprowadzić do powstania szkód materialnych lub zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dotyczące obsługi produktu.

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

2. Informacje dotyczące bezpieczeństwa

• Zabrania się używania urządzenia i/lub jego przewodu zasilającego gdy noszą ślady uszkodzeń.
• Urządzenie należy podłączyć do źródła zasilania, zgodnego z danymi zawartymi w specyfikacji technicznej, wyłącznie za pomocą dołączonych przewodów zasilających. Zasilanie 100-240V wymaga podłączenia przewodu poprzez adapter AC/DC.
• Urządzenie należy odłączyć od zasilania po każdorazowym zakończeniu jego eksploatacji oraz przed czyszczeniem/konserwacją.
• Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem producenta. Dane kontaktowe znajdują się na stronie www.arkas.pl.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Samodzielne naprawy mogą spowodować poważne zagrożenia dla zdrowia lub życia.
  • Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Dzieci od 3 do 8 lat mogą umieszczać produkty i wyjmować je z urządzenia chłodniczego.
• W urządzeniu nie należy przechowywać substancji żrácych, zawierających rozpuszczalniki, uchodzących za wybuchowe lub sprężonych gazów palnych.
• Nie należy używać żadnych urządzeń elektrycznych wewnątrz urządzenia chłodniczego, za wyjątkiem urządzeń zalecanych przez producenta.
• Nie należy używać żadnych urządzeń lub środków przyspieszających odmrażanie urządzenia, za wyjątkiem tych zalecanych przez producenta.
• Artykuły spożywcze powinny być przechowywane w oryginalnych opakowaniach lub odpowiednich pojemnikach.
• Należy regularnie czyścić powierzchnie, które mogą wejść w kontakt z żywnością, oraz system odprowadzania wody.
• Zbyt niska lub zbyt wysoka temperatura może negatywnie wpłynąć na przechowywaną żywność. Temperaturę panującą wewnątrz lodówki należy dostosować do temperatury zalecanej przez producenta żywności. Optymalna temperatura przechowywania dla świeżej żywności: 0°C - +4°C.
• To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.
• To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.
• Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10°C do 32 °C lub od 16°C do 32°C, lub od 16°C do 38°C, lub od 16°C do 43°C. Szczegółowe informację zawarte w sekcji „dane techniczne” niniejszej instrukcji.
• Urządzenie należy chronić przed niekorzystnymi warunkami atmosferycznymi takimi jak deszcz. Urządzenie nie jest wodoodporne.
• Nie należy użytkować lub przechowywać urządzenia w pobliżu ognia lub innych źródeł ciepła.
• Urządzenie należy wyłączyć lub odłączyć od źródła zasilania w przypadku wyłączenia silnika lub włączenia ładowania akumulatora (12/24V) w pojazdach silnikowych. W przeciwnym razie akumulator może ulec rozładowaniu.
• Układ chłodzenia urządzenia zawiera palny czynnik chłodniczy R1234YF. Nienadające się do dalszej eksploatacji urządzenie należy dostarczyć do specjalistycznego zakładu utylizacyjnego w celu odzysku czynnika.
• Zabrania się ingerencji użytkownika w układ chłodniczy oraz jego przewody, mającej na celu jego modyfikacje lub uszkodzenie.
• Izolacja urządzenia zawiera cyklopentan. Nienadające się do dalszej eksploatacji urządzenie należy dostarczyć do specjalistycznego zakładu utylizacyjnego.
• Okres gwarancji producenta wynosi 24 miesiące licząc od daty zakupu.
• Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2019.
  Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela.
  Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https://eprel.ec.europa.eu.

3. Opis działania oraz podstawowe funkcje

• Lodówka turystyczna służy do schładzania artykułów spożywczych.
• Dzięki wysokiej klasy izolacji oraz wydajnemu kompresorowi proces chłodzenia przebiega wyjątkowo szybko.
• Lodówka może być zasilania prądem stałym ( ) lub zmiennym ( ).12/24V 100-240V
• Urządzenie posiada wielopoziomowe zabezpieczenie akumulatora pojazdu przed rozładowaniem oraz zabezpieczenie przeciwprzepięciowe chroniące je przez nagłymi skokami napięcia w sieci elektrycznej.
• Panel sterowania z czytelnym ekranem ciekłokrystalicznym umożliwia intuicyjne sterowanie urządzeniem.
• Lodówka wyposażona jest w nadajnik Bluetooth 5.0. Pozwala to na sterowanie nią za pomocą aplikacji przeznaczonej na urządzenia mobilne (Android/iOS).
• Wbudowane gniazdo USB pozwala na ładowanie urządzeń zewnętrznych takich jak smartfon czy tablet.
• Ergonomiczne uchwyty umożliwiają wygodne przenoszenie urządzenia.
• Możliwość podłączenia zewnętrznej baterii zasilającej, pozwalającej na utrzymanie temperatury wewnątrz urządzenia do 22 godzin (5°C/41°F przy temperaturze otoczenia 25°C/77°F). Bateria sprzedawana oddzielnie.
• Lodówka przenośna jest przystosowana do wykorzystania w warunkach campingowych.

- Jeśli urządzenie pozostaje puste przez dłuższy czas:

– Wyłączyć urządzenie.

– Odszronić urządzenie.

– Wyczyścić i osuszyć urządzenie.

– Pozostawić otwarte wieko, aby zapobiec powstawaniu pleśni w urządzeniu.

4. Zawartość opakowania

• Lodówka przenośna z kompresorem
• Przewód zasilający 12/24V (długość - 3.5m)
• Adapter AC/DC z przewodem zasilającym 100-240V (EU/UK)
• Instrukcja obsługi

5. Wskazówki dotyczące użytkowania

• Przed pierwszym uruchomieniem należy wyjąć urządzenie z opakowania, wyczyścić wnętrze urządzenia wilgotną ściereczką i odczekać 6 godzin.
• W czasie pracy urządzenie powinno znajdować się w dobrze wentylowanych pomieszczeniu z dala od źródeł ciepła oraz bezpośrednim wpływem promieni słonecznych.
• Należy zadbać o odpowiednią przestrzeń między urządzeniem a innymi sprzętami (≥200mm z tyłu urządzenia, ≥100mm po bokach urządzenia).
• W czasie pracy urządzenie powinno znajdować się w pozycji horyzontalnej. Maksymalny kąt nachylenia urządzenia względem podłoża nie powinien być większy niż 5°.
• Nie należy otwierać drzwi urządzenia częściej niż jest to konieczne. Może to spowodować zmianę temperatury panującej wewnątrz urządzenia.
• Jeżeli urządzenie jest używane przy wyłączonym zapłonie w pojeździe silnikowym (przy korzystaniu ze źródła zasilania 12/24V), wyłączy się samodzielnie, gdy napięcie spadnie poniżej ustawionej wartości zabezpieczenia ochrony akumulatora. Urządzenie włączy się ponownie, gdy poprzez naładowanie akumulatora uzyskane zostanie wymagane napięcie.
• W przypadku korzystania z zewnętrznego zasilania bateryjnego zaleca się zmianę trybu ochrony akumulatora na niski.

Tryb zabezpieczenia ochrony akumulatora	Niskie (L)	Średnie (M)	Wysokie (H)
Napięcie wyłączeniowe przy zasilaniu 12V	9.0V	10.1V	11.1V
Napięcie ponownego włączenia przy zasilaniu 12V	10.9V	11.4V	12.4V
Napięcie wyłączeniowe przy zasilaniu 24V	21.3V	22.3V	24.3V
Napięcie ponownego włączenia przy zasilaniu 24V	22.7V	23.7V	25.7V

6. Obsługa

Obsługa urządzenia z poziomu panelu sterowania

Skala temperatury °C/°F

Aktualna temperatura wewnątrz urządzenia

Przycisk włączenia/wyłączenia urządzenia

Przycisk ustawień

Tryb ochrony akumulatora (H/M/L)

Tryb chłodzenia (MAX/ECO)

Napięcie prądu trafiającego do urządzenia

Przycisk podwyższenia temperatury

Przycisk obniżenia temperatury

Port USB do ładowania urządzeń zewnętrznych takich jak smartfon/tablet

Przycisk	Funkcja
Przycisk włączenia' wyłączenia urządzenia	Jednokrotne wciśnięcie spowoduje włączenie/wyłączenie urządzenia
Przycisk podwyższenia temperaturyPrzycisk obniżenia temperatury	Przyciski odpowiadające za ustawienie temperatury panującej wewnątrz urządzenia.Jednokrotne wciśnięcie⊕ podwyższa temperaturęJednokrotne wciśnięcie⊖ obniża temperaturę
Przycisk ustawień	Jednokrotne wciśnięcie spowoduje zmianę trybu chłodzenia z ECO (energooszczędne) na MAX (szybkie chłodzenie).Domyślnie ustawiony na szybkie chłodzenie (MAX).
	Wciśnięcie i przytrzymanie umożliwia zmianę pomiędzy trybami ochrony akumulatora (w przypadku zasilania z gniazda 12/24V w pojazdach silnikowych): H (wysoka ochrona)/ M (średnia ochrona)/ L (niska ochrona).Domyślnie ustawiona na wysoką ochronę (H).
	W przypadku łączenia urządzenia z aplikacją poprzez funkcję Bluetooth:Jednokrotne wciśnięcie, w momencie wyświetlenia się komunikatu „AP” na panelu sterowania urządzenia, umożliwia jego połączenie z aplikacją na urządzeniu zewnętrznym.

Zmiana skali temperatury na panelu sterowania (°C/°F)

Przy wyłączonym urządzeniu należy wcisnąć i przytrzymać przycisk ⚙ aż do momentu wyświetlenia się komunikatu E1. Następnie kilkukrotnie nacisnąć przycisk ⚙ do momentu zmiany treści komunikatu na E5. Użyć przycisku ⚠ lub ⏰ aby przełączyć się między skalami temperatury °C i °F. Wyłącz urządzenie przyciskieł w celu zapisania ustawienia.

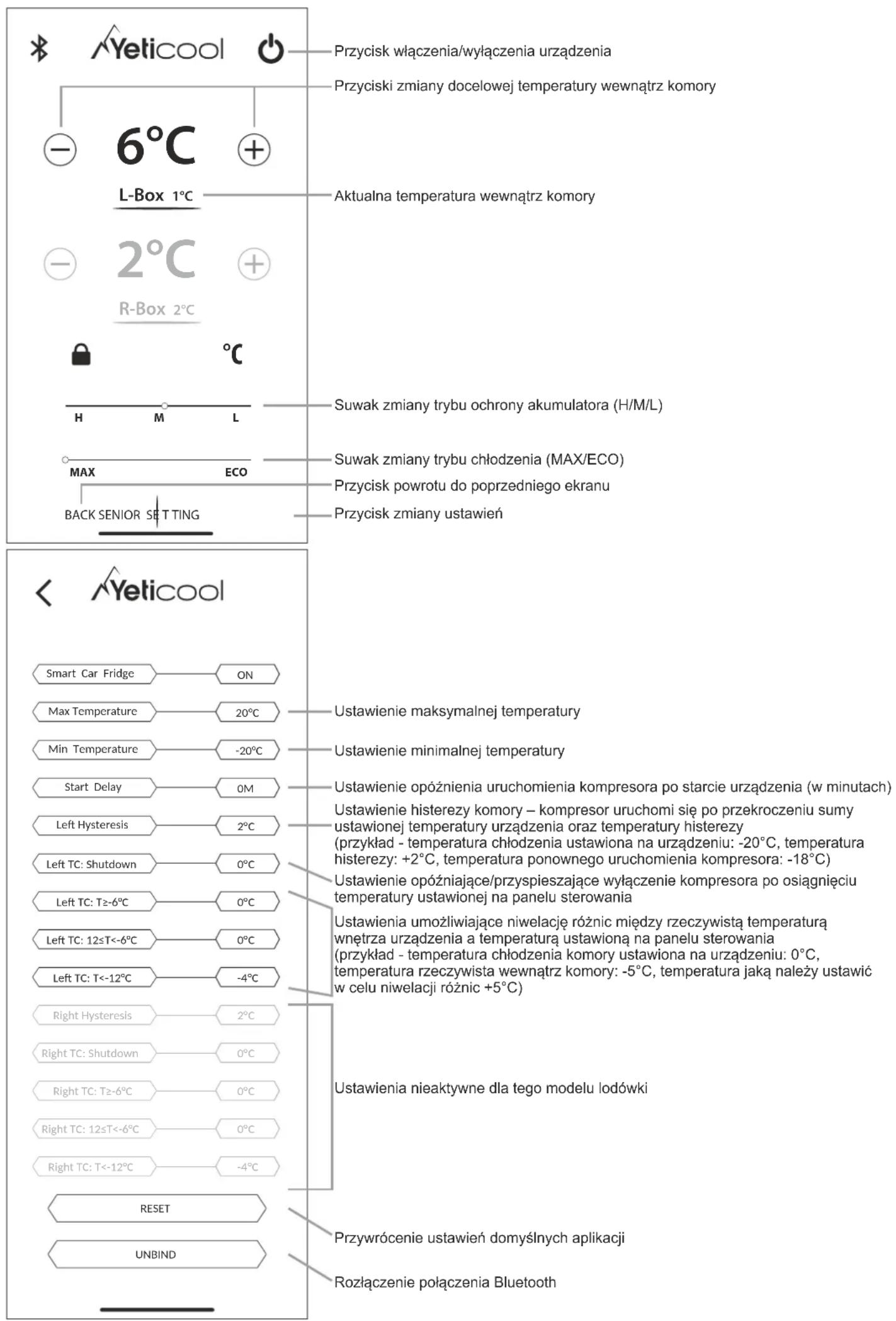

Obsługa urządzenia z poziomu aplikacji (Android/iOS)

Aplikację Yeticool można pobrać ze sklepu GooglePlay (dla urządzeń z systemem Android) lub AppStore (dla urządzeń z systemem iOS). Do poprawnego działania aplikacji wymagane jest włączenie funkcji Bluetooth oraz funkcji lokalizacji na urządzeniu zewnętrznym.

Aby połączyć się z aplikacją należy uruchomić ją na urządzeniu zewnętrznym (smartfon/tablet), wyszukać oraz wybrać lodówkę z listy dostępnych urządzeń. Na panelu sterowania urządzenia chłodniczego wyświetli się komunikat „AP”, który należy potwierdzić poprzez wciśnięcie przycisku 🎯. Tak skonfigurowane urządzenie powinno być gotowe do przyjmowania poleceń z aplikacji.

Yeticool Przycisk włączenia/wyłączenia urządzenia Przyciski zmiany docelowej temperatury wewnątrz komory 6°C L-Box 1°C Aktualna temperatura wewnątrz komory 2°C R-Box 2°C Suwak zmiany trybu ochrony akumulatora (H/M/L) Suwak zmiany trybu chłodzenia (MAX/ECO) Przycisk powrotu do poprzedniego ekranu Przycisk zmiany ustawień MAX ECO BACK SENIOR SET TING < Yeticool Smart Car Fridge ON Max Temperature 20°C Min Temperature -20°C Start Delay 0M Left Hysteresis 2°C Left TC Shutdown 0°C Left TC T≥-6°C 0°C Left TC 12≤T<-6°C 0°C Left TC T<-12°C -4°C Right Hysteresis 2°C Right TC Shutdown 0°C Right TC T≥-6°C 0°C Right TC 12≤T<-6°C 0°C Right TC T<-12°C -4°C RESET UNBIND Ustawienie maksymalnej temperatury Ustawienie minimalnej temperatury Ustawienie opóźnienia uruchomienia kompresora po starcie urządzenia (w minutach) Ustawienie histerezy komory – kompresor uruchomi się po przekroczeniu sumy ustawionej temperatury urządzenia oraz temperatury histerezy (przykład - temperatura chłodzenia ustawiona na urządzeniu: -20°C, temperatura histerezy: +2°C, temperatura ponownego uruchomienia kompresora: -18°C) Ustawienie opóźniające/przyspieszające wyłączenie kompresora po osiągnięciu temperatury ustawionej na panelu sterowania Ustawienia umożliwiające niwelację różnic między rzeczywistą temperaturą wnętrza urządzenia a temperatura ustawiona na panelu sterowania (przykład - temperatura chłodzenia komory ustawiona na urządzeniu: 0°C, temperatura rzeczywista wewnątrz komory: -5°C, temperatura jaką należy ustawić w celu niwelacji różnic +5°C) Ustawienia nieaktywne dla tego modelu lodówki Przywrócenie ustawień domyślnych aplikacji Rozłączenie połączenia Bluetooth

7. Czyszczenie i konserwacja

• Przed każdym czyszczeniem należy wyłączyć urządzenie oraz odłączyć je od zasilania zewnętrznego.
• Urządzenia nie wolno czyścić pod bieżącą woda.
• Do czyszczenia nie należy używać agresywnych środków czyszczących.
• Urządzenie należy czyścić z zewnątrz i od wewnątrz wilgotną ściereczką z pominięciem panelu sterowania, sekcji zasilania oraz otworów wentylacyjnych.
  • Ręczne odszranianie

W takcie długotrwałej pracy urządzenia, w jego wnętrzu może pojawić sie warstwa szronu. Może to powodować zmniejszenie jego wydajności.

Aby odszronić urządzenie należy odłączyc je od zasilania, opróżnić komorę chłodzącą oraz pozostawić otwarte wieko. Po skropleniu się warstwy szonu należy wytrzeć pozostałość wody miękką szmatką lub wypuścić nadmiar wody poprzez otwór odpływowy znajdujący się w spodniej części komory chłodzenia. Odpływ otwiera się poprzez wyjęcie jego korka. Po zakończonej konserwacji należy ponownie umieścić korek w otworze odpływowym.

8. Usuwanie najczęstszych usterek

Artykuły spożywcze uległy zamrożeniu:

- Należy zmienić temperaturę chłodzenia na wyższą, ustawiona temperatura jest zbyt niska.

Z urządzenia wydobywa się dźwięk przepływającej cieczy:

- Dźwięk taki jest zjawiskiem normalnym.

W okolicy drzwi lodówki pojawiają się krople cieczy:

- Krople cieczy pojawiają się wskutek różnicy temperatur między urządzeniem a jego otoczeniem i są zjawiskiem normalnym.

Przy uruchomieniu urządzenia z kompresora wydobywają się głośnie dźwięki:

- Głośna praca kompresora przy uruchomieniu jest zjawiskiem normalnym.

Urządzenie nie działa:

• Należy sprawdzić czy urządzenie zostało włączone przyciskier
• Należy sprawdzić czy urządzenie jest poprawnie podłączone do źródła zasilania.
• Należy sprawdzić czy zasilacz jest sprawny.

• Należy sprawdzić czy bezpiecznik nie uległ przepaleniu.
  Wymiana bezpiecznika płytkowego

• Zdjąć osłonę bezpiecznika, znajdująca się w bezpośrednim sąsiedztwie gniazda zasilania.

• Wyjąć bezpiecznik i zastąpić go nowym o identycznych parametrach technicznych.

• Ponownie zainstalować osłonę bezpiecznika.

Parametry bezpiecznika

Prąd znamionowy	Spadek napięcia	Rezystancja bezpiecznika	I2t
15 A 102mV 4	8 mΩ		340 A^2s

Urządzenie wyświetla kod F1:

- Kod informujący o spadku napięcia zasilania 12/24V. Należy zmienić ustawienie zabezpieczenie na niższe z H (wysokie) do M (średnie) lub z M (średnie) do L (niskie).

Urządzenie wyświetla kod F2:

- Kod informujący o przeciążeniu wentylatora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F3:

- Kod informujący o włączeniu zabezpieczenia przed zbyt częstą pracą kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F4:

- Kod informujący o przeciążeniu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F5:

- Kod informujący o przegrzaniu modułu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F6:

- Kod informujący o braku możliwości sczytania parametrów przez kontroler urządzenia. Należy uruchomić urządzenie ponownie. W przypadku powtarzającego się problemu należy skontaktować się ze sprzedawcą.

Urządzenie wyświetla kod F7 lub F8:

- Kod informujący o błędzie sensora temperatury. Należy skontaktować się ze sprzedawcą.

9. Dane techniczne

instrukcja obsługi w innych językach dostępna pod adresem www.yeticool.pl

Model wyrobu:	LX30BLUE
Napięcie zasilania:	12/24V DC100-240V AC, 50/60Hz
Prąd znamionowy:	12V/5A24V/2.5A100V/1.2A240V/0.5A
Gniazdo USB:	5V/1A
Ilość komór chłodzących:	1
Pojemność użytkowa:	28 litrów/7,4gal
Zakres temperatury chłodzenia:	od +20°C do -20°C (od 68°F do -4°F)
Średni pobór energii:	45-60W (w zależności od temperatury otoczenia)
Roczne zużycie energii:	76 kWh/rocznie
Klasa efektywności energetycznej:	E
Klasa klimatyczna:	N, T, SN, ST
Temperatura otoczenia:	od +10°C do +43°C (od 50°F do 109°F)
Poziom emitowanego hałasu:	45dB
Czynnik chłodniczy:	R1234YF (32g)
GWP:	4
Typ łączności:	Bluetooth 5.0 (zasięg działania - do 10m/32,8ft)
Zakres częstotliwości:	2402MHz – 2480 MHz
Maksymalna mocy częstotliwości radiowej:	2 dBm
Wymiary (szer. x wys. x gł.) w mm:	587 x 368 x 365 (cale: 23"x14,5"x14,3")
Waga netto:	12kg(26,4lb)

Arkas Sp. z o.o. oświadcza, iż Lodówka Przenośna LX30BLUE jest zgodna z dyrektywami Parlamentu Europejskiego i Rady 2009/125/WE oraz 2014/53/UE z dnia 16 kwietnia 2014r. w sprawie harmonizacji ustawodawstwa państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE. Pełny tekst deklaracji zgodności UE publikowany jest na stronie www.arkas.pl

Przekreślony symbol kosza na odpady oznacza, że nie należy wyrzucać tego produktu wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do przetwarzania i recyklingu zgodnie z obowiązującymi w danym kraju przepisami ochrony środowiska dotyczącymi gospodarowania odpadami. Selektywna zbiórka odpadów przyczynia się do ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko, wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

SPECYFIKACJA ZASILACZA SIECIOWEGO

Producent:	Foshan Great Power Co.,Ltd
Numer rejestru handlowego:	91440606663372921C
Adres:	3/F Block, 16th, Street#3, FengxinRoad, Fengxing Industrial Zone, ShundeDistrict, Foshan City, Guangdong Province, Chiny
Numer artykułu:	GRT90-145600
Napięcie wejściowe	100-240V
Wejściowa częstotliwość prądu przemiennego:	50/60Hz
Napięcie wyjściowe:	14,5V
Prąd wyjściowy:	6,0A
Moc wyjściowa:	87W
Średnia sprawność podczas pracy:	90%
Sprawność przy niskim obciążeniu (10%):	89%
Zużycie energii w stanie bez obciążenia:	0.19W
