INSTRUKCJA OBSŁUGI BX30 Yeticool

1. Objąśnienie symboli

NIEBEZPIECZEŃSTWO!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować śmierć lub ciężkie obrażenia.

OSTROŻNIE!

Wskazówka dotyczące bezpieczeństwa: Nieprzestrzeganie może spowodować obrażenia.

UWAGA!

Nieprzestrzeganie może doprowadzić do powstania szkód materialnych lub zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dotyczące obsługi produktu.

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

2. Informacje dotyczące bezpieczeństwa

• Zabrania się używania urządzenia i/lub jego przewodu zasilającego gdy noszą ślady uszkodzeń.
• Urządzenie należy podłączyć do źródła zasilania, zgodnego z danymi zawartymi w specyfikacji technicznej, wyłącznie za pomocą dołączonych przewodów zasilających. Zasilanie 100-240V wymaga podłączenia przewodu poprzez adapter AC/DC.
• Urządzenie należy odłączyć od sieci po każdorazowym zakończeniu jego eksploatacji oraz przed czyszczeniem/konserwacją. Bateria powinna być wyłączona
• Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem producenta. Dane kontaktowe znajdują się na stronie www.arkas.pl.
• Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Samodzielne naprawy mogą spowodować poważne zagrożenia dla zdrowia lub życia.
• Urządzenie nie powinno być obsługiwane przez dzieci, osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych oraz/lub osoby niedysponujące stosowną wiedzą i doświadczeniem.
• Urządzenie powinno być przechowywane poza zasięgiem dzieci.
• W urządzeniu nie należy przechowywać substancji żrácych, zawierających rozpuszczalniki, uchodzących za wybuchowe lub sprężonych gazów palnych.
• Artykuły spożywcze powinny być przechowywane w oryginalnych opakowaniach lub odpowiednich pojemnikach.
• Zbyt niska lub zbyt wysoka temperatura może negatywnie wpłynąć na przechowywaną żywność. Temperaturę panującą wewnątrz lodówki należy dostosować do temperatury zalecanej przez producenta żywności. Optymalna temperatura przechowywania dla świeżej żywności: 0°C - +4°C.

- To urządzenie chłodnicze nie jest przeznaczone do użytku jako urządzenie do zabudowy.

- To urządzenie chłodnicze nie jest odpowiednie na potrzeby zamrażania środków spożywczych.

- Urządzenie chłodnicze jest przeznaczone do użytku w temperaturze otoczenia mieszczącej się w zakresie od 10°C do 32 °C lub od 16°C do 32°C, lub od 16°C do 38°C, lub od 16°C do 43°C. Szczegółowe informację zawarte w sekcji „dane techniczne” niniejszej instrukcji.

- Urządzenie należy chronić przed niekorzystnymi warunkami atmosferycznymi takimi jak deszcz. Urządzenie nie jest wodoodporne.

- Urządzenie należy wyłączyć lub odłączyć od źródła zasilania w przypadku wyłączenia silnika lub włączenia ładowania akumulatora (12/24V) w pojazdach silnikowych. W przeciwnym razie akumulator może ulec rozładowaniu.

- Izolacja urządzenia zawiera cyklopentan. Nienadające się do dalszej eksploatacji urządzenie należy dostarczyć do specjalistycznego zakładu utylizacyjnego.

- Okres gwarancji producenta wynosi 24 miesiące licząc od daty zakupu.

- Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2019. Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela.

Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https://eprel.ec.europa.eu.

3. Opis działania oraz podstawowe funkcje

• Lodówka turystyczna służy do schładzania artykułów spożywczych.
• Dzięki wysokiej klasy izolacji oraz wydajnemu kompresorowi proces chłodzenia przebiega wyjątkowo szybko.
• Lodówka może być zasilania prądem stałym (12/24V) lub zmiennym (100-240V).
• Urządzenie posiada wielopoziomowe zabezpieczenie akumulatora pojazdu przed rozładowaniem oraz zabezpieczenie przeciwprzepięciowe chroniące je przez nagłymi skokami napięcia w sieci elektrycznej.
• Panel sterowania z czytelnym ekranem ciekłokrystalicznym umożliwia intuicyjne sterowanie urządzeniem.
• Lodówka wyposażona jest w nadajnik Bluetooth 5.0. Pozwala to na sterowanie nią za pomocą aplikacji przeznaczonej na urządzenia mobilne (Android/iOS).
• Wbudowane gniazdo USB pozwala na ładowanie urządzeń zewnętrznych takich jak smartfon czy tablet.
• Ergonomiczne uchwyty, teleskopowa rączka oraz kółka umożliwiają wygodne przemieszczanie urządzenia.
• Możliwość podłączenia zewnętrznej baterii zasilającej, pozwalającej na utrzymanie temperatury wewnątrz urządzenia do 22 godzin (5°C/41°F przy temperaturze otoczenia 25°C/77°F). Bateria sprzedawana oddzielnie.

4. Zawartość opakowania

• Lodówka przenośna z kompresorem
• Przewód zasilający 12/24V (długość - 3.5m)
• Adapter AC/DC z przewodem zasilającym 100-240V (EU/UK)
• Instrukcja obsługi

5. Wskazówki dotyczące użytkowania

• Przed pierwszym uruchomieniem należy wyjąć urządzenie z opakowania, wyczyścić wnętrze urządzenia wilgotną ściereczką i odczekać 6 godzin.
• W czasie pracy urządzenie powinno znajdować się w dobrze wentylowanych pomieszczeniu z dala od źródeł ciepła oraz bezpośrednim wpływem promieni słonecznych.
• Należy zadbać o odpowiednią przestrzeń między urządzeniem a innymi sprzętami (≥200mm z tyłu urządzenia, ≥100mm po bokach urządzenia).
• W czasie pracy urządzenie powinno znajdować się w pozycji horyzontalnej. Maksymalny kąt nachylenia urządzenia względem podłoża nie powinien być większy niż 5°.
• Nie należy otwierać drzwi urządzenia częściej niż jest to konieczne. Może to spowodować zmianę temperatury panującej wewnątrz urządzenia.
• Jeżeli urządzenie jest używane przy wyłączonym zapłonie w pojeździe silnikowym (przy korzystaniu ze źródła zasilania 12/24V), wyłączy się samodzielnie, gdy napięcie spadnie poniżej ustawionej wartości zabezpieczenia ochrony akumulatora. Urządzenie włączy się ponownie, gdy poprzez naładowanie akumulatora uzyskane zostanie wymagane napięcie.

Tryb zabezpieczenia ochrony akumulatora	Niskie (L)	Średnie (M)	Wysokie (H)
Napięcie wyłączeniowe przy zasilaniu 12V	9.6V	10.1V	11.1V
Napięcie ponownego włączenia przy zasilaniu 12V	10.9V	11.4V	12.4V
Napięcie wyłączeniowe przy zasilaniu 24V	21.3V	22.3V	24.3V
Napięcie ponownego włączenia przy zasilaniu 24V	22.7V	23.7V	25.7V

6. Obsługa

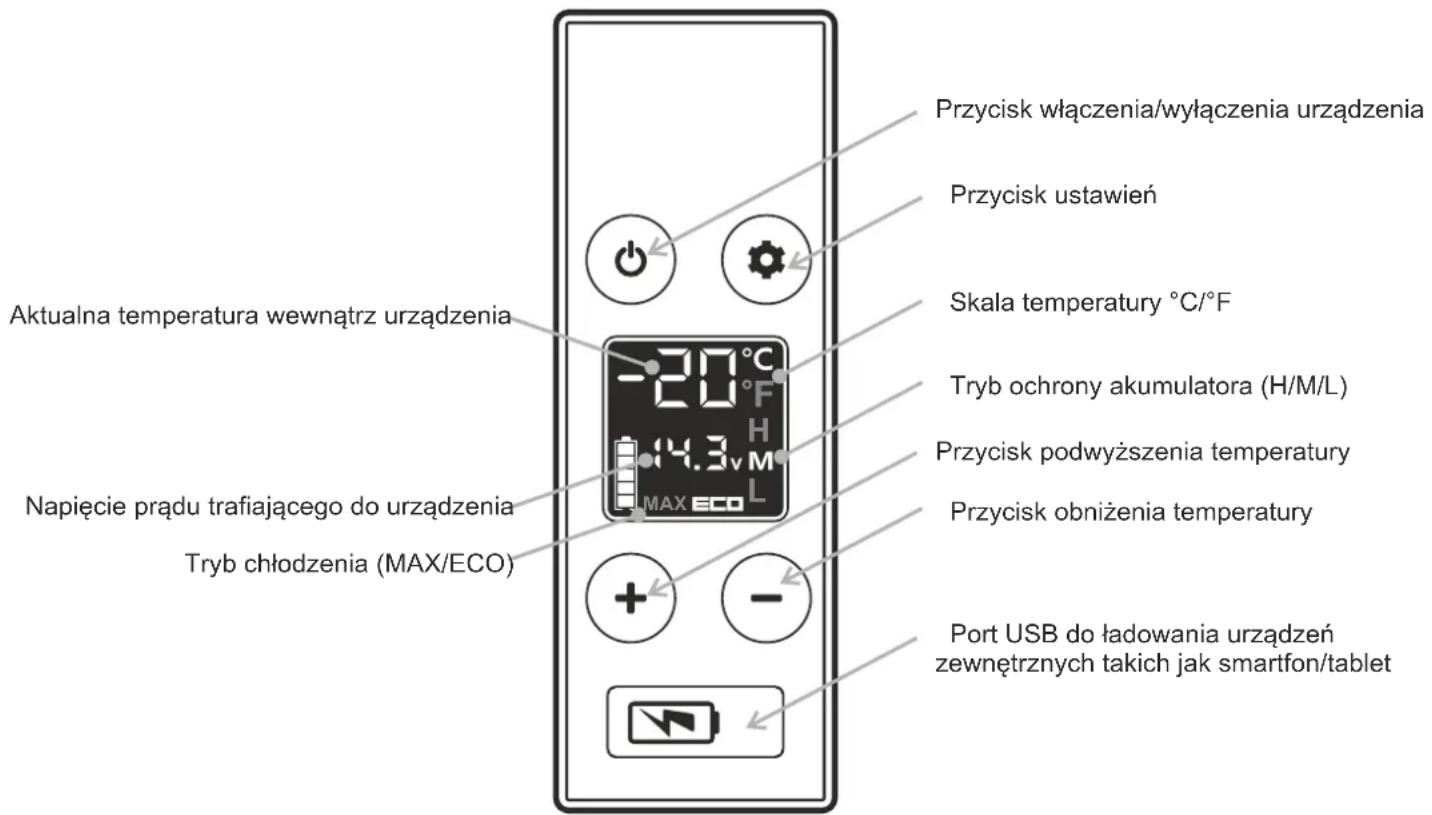

Obsługa urządzenia z poziomu panelu sterowania

Przycisk włączenia/wyłączenia urządzenia Przycisk ustawień Skala temperatury °C/°F Tryb ochrony akumulatora (H/M/L) Przycisk podwyższenia temperatury Przycisk obniżenia temperatury Napięcie prądu trafiającego do urządzenia Tryb chłodzenia (MAX/ECO) Port USB do ładowania urządzeń zewnętrznych takich jak smartfon/tablet Aktualna temperatura wewnątrz urządzenia

Przycisk	Funkcja
Przycisk włączenia' wyłączenia urządzenia	Jednokrotne wciśnięcie spowoduje włączenie/wyłączenie urządzenia
Przycisk podwyższenia temperaturyPrzycisk obniżenia temperatury	Przyciski odpowiadające za ustawienie temperatury panującej wewnątrz urządzenia.Jednokrotne wciśnięcie⊕ podwyższa temperaturęJednokrotne wciśnięcie⊖ obniża temperaturę
Przycisk ustawień	Jednokrotne wciśnięcie spowoduje zmianę trybu chłodzenia z ECO (energooszczędne) na MAX (szybkie chłodzenie).Domyślnie ustawiony na szybkie chłodzenie (MAX).
	Wciśnięcie i przytrzymanie umożliwia zmianę pomiędzy trybami ochrony akumulatora (w przypadku zasilania z gniazda 12/24V w pojazdach silnikowych): H (wysoka ochrona)/ M (średnia ochrona)/ L (niska ochrona).Domyślnie ustawiona na wysoką ochronę (H).
	W przypadku łączenia urządzenia z aplikacją poprzez funkcję Bluetooth:Jednokrotne wciśnięcie, w momencie wyświetlenia się komunikatu „AP” na panelu sterowania urządzenia, umożliwia jego połączenie z aplikacją na urządzeniu zewnętrznym.

Zmiana skali temperatury na panelu sterowania (°C/°F)

Przy wyłączonym urządzeniu należy wcisnąć i przytrzymać przycisk ☎ aż do momentu wyświetlenia się komunikatu E1. Następnie kilkukrotnie nacisnąć przycisk ☎ do momentu zmiany treści komunikatu na E5. Użyć przycisku ☑ lub ☑ aby przełączyć się między skalami temperatury °C i °F. Wyłącz urządzenie przyciskień w celu zapisania ustawienia.

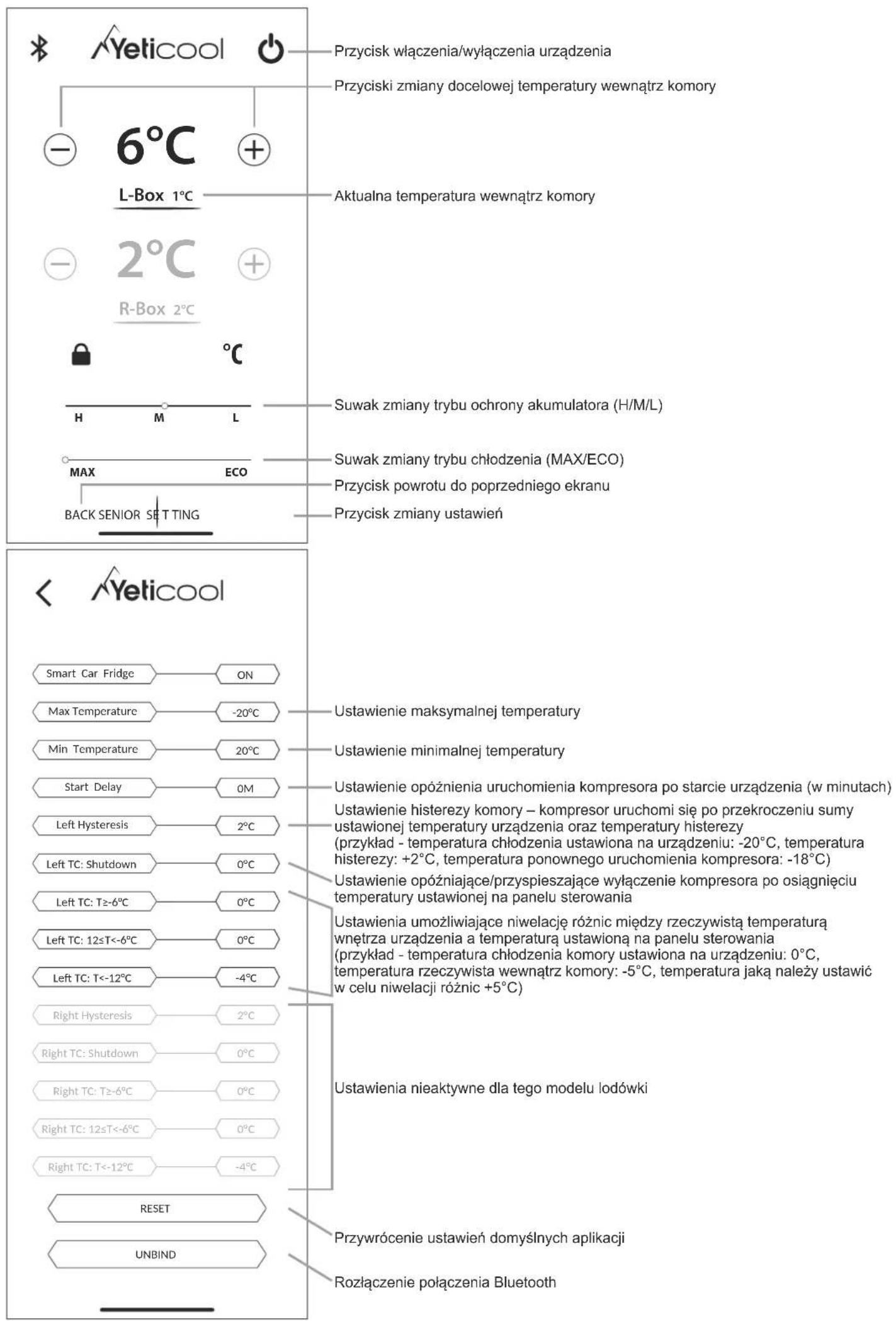

Obsługa urządzenia z poziomu aplikacji (Android/iOS)

Aplikację Yeticool można pobrać ze sklepu GooglePlay (dla urządzeń z systemem Android) lub AppStore (dla urządzeń z systemem iOS). Do poprawnego działania aplikacji wymagane jest włączenie funkcji Bluetooth oraz funkcji lokalizacji na urządzeniu zewnętrznym.

Aby połączyć się z aplikacją należy uruchomić ją na urządzeniu zewnętrznym (smartfon/tablet), wyszukać oraz wybrać lodówkę z listy dostępnych urządzeń. Na panelu sterowania urządzenia chłodniczego wyświetli się komunikat „AP”, który należy potwierdzić poprzez wciśnięcie przycisku 📄. Tak skonfigurowane urządzenie powinno być gotowe do przyjmowania poleceń z aplikacji.

Yeticool Przycisk włączenia/wyłączenia urządzenia Przyciski zmiany docelowej temperatury wewnątrz komory 6°C L-Box 1°C Aktualna temperatura wewnątrz komory 2°C R-Box 2°C Suwak zmiany trybu ochrony akumulatora (H/M/L) Suwak zmiany trybu chłodzenia (MAX/ECO) Przycisk powrotu do poprzedniego ekranu Przycisk zmiany ustawień MAX ECO BACK SENIOR SET TING < Yeticool Smart Car Fridge ON Max Temperature -20°C Min Temperature 20°C Start Delay 0M Left Hysteresis 2°C Left TC Shutdown 0°C Left TC T≥-6°C 0°C Left TC 12≤T<-6°C 0°C Left TC T<-12°C -4°C Right Hysteresis 2°C Right TC Shutdown 0°C Right TC T≥-6°C 0°C Right TC 12≤T<-6°C 0°C Right TC T<-12°C -4°C RESET UNBIND Ustawienie maksymalnej temperatury Ustawienie minimalnej temperatury Ustawienie opóźnienia uruchomienia kompresora po starcie urządzenia (w minutach) Ustawienie histerezy komory – kompresor uruchomi się po przekroczeniu sumy ustawionej temperatury urządzenia oraz temperatury histerezy (przykład - temperatura chłodzenia ustawiona na urządzeniu: -20°C, temperatura histerezy: +2°C, temperatura ponownego uruchomienia kompresora: -18°C) Ustawienie opóźniające/przyspieszające wyłączenie kompresora po osiągnięciu temperatury ustawionej na panelu sterowania Ustawienia umożliwiające niwelację różnic między rzeczywistą temperaturą wnętrza urządzenia a temperatura ustawiona na panelu sterowania (przykład - temperatura chłodzenia komory ustawiona na urządzeniu: 0°C, temperatura rzeczywista wewnątrz komory: -5°C, temperatura jaką należy ustawić w celu niwelacji różnic +5°C) Ustawienia nieaktywne dla tego modelu lodówki Przywrócenie ustawień domyślnych aplikacji Rozłączenie połączenia Bluetooth

7. Czyszczenie i konserwacja

• Przed każdym czyszczeniem należy wyłączyć urządzenie oraz odłączyć je od zasilania zewnętrznego.
• Urządzenia nie wolno czyścić pod bieżącą woda.
• Do czyszczenia nie należy używać agresywnych środków czyszczących.
• Urządzenie należy czyścić z zewnątrz i od wewnątrz wilgotną ściereczką z pominięciem panelu sterowania, sekcji zasilania oraz otworów wentylacyjnych.

8. Usuwanie najczęstszych usterek

Artykuły spożywcze uległy zamrożeniu:

- Należy zmienić temperaturę chłodzenia na wyższą, ustawiona temperatura jest zbyt niska.

Z urządzenia wydobywa się dźwięk przepływającej cieczy:

- Dźwięk taki jest zjawiskiem normalnym.

W okolicy drzwi lodówki pojawiają się krople cieczy:

- Krople cieczy pojawiają się wskutek różnicy temperatur między urządzeniem a jego otoczeniem i są zjawiskiem normalnym.

Przy uruchomieniu urządzenia z kompresora wydobywają się głośnie dźwięki:

- Głośna praca kompresora przy uruchomieniu jest zjawiskiem normalnym.

Urządzenie nie działa:

• Należy sprawdzić czy urządzenie zostało włączone przyciskier。
• Należy sprawdzić czy urządzenie jest poprawnie podłączone do źródła zasilania.
• Należy sprawdzić czy zasilacz jest sprawny.
• Należy sprawdzić czy bezpiecznik nie uległ przepaleniu.

Urządzenie wyświetla kod F1:

- Kod informujący o spadku napięcia zasilania 12/24V. Należy zmienić ustawienie zabezpieczenie na niższe z H (wysokie) do M (średnie) lub z M (średnie) do L (niskie).

Urządzenie wyświetla kod F2:

- Kod informujący o przeciążeniu wentylatora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F3:

- Kod informujący o włączeniu zabezpieczenia przed zbyt częstą pracą kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F4:

- Kod informujący o przeciążeniu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F5:

- Kod informujący o przegrzaniu modułu kompresora. Należy wyłączyć i ponownie włączyć urządzenie po upływie 30 minut.

Urządzenie wyświetla kod F6:

- Kod informujący o braku możliwości sczytania parametrów przez kontroler urządzenia. Należy uruchomić urządzenie ponownie. W przypadku powtarzającego się problemu należy skontaktować się ze sprzedawcą.

Urządzenie wyświetla kod F7 lub F8:

- Kod informujący o błędzie sensora temperatury. Należy skontaktować się ze sprzedawcą.

9. Dane techniczne

Model wyrobu:	BX30BLUE
Napięcie zasilania:	12/24V DC100-240V AC, 50/60Hz
Prąd znamionowy:	12V/5A24V/2.5A100V/1.2A240V/0.5A
Gniazdo USB:	5V/1A
Ilość komór chłodzących:	1
Pojemność użytkowa:	30 litrów/7.9gal
Zakres temperatury chłodzenia:	od +20°C do -20°C (od 68°F do -4°F)
Średni pobór energii:	45-60W (w zależności od temperatury otoczenia)
Roczne zużycie energii:	78 kWh/rocznie
Klasa efektywności energetycznej:	E
Klasa klimatyczna:	N, T, SN, ST
Temperatura otoczenia:	od +10°C do +43°C (od 50°F do 109°F)
Poziom emitowanego hałasu:	38dB
Czynnik chłodniczy:	R1234YF (32g)
GWP:	4
Typ łączności:	Bluetooth 5.0 (zasięg działania - do 10m/32,8ft)
Wymiary (szer. x wys. x gł.) w mm:	586 x 365 x 378 (cale: 23" x 14,3" x 14,8")
Waga netto:	11.4kg (25,1lbs)

instrukcja obsługi w innych językach dostępna pod adresem www.yeticool.com

Arkas Sp. z o.o. oświadcza, iż Lodówka Przenośna BX30BLUE jest zgodna z dyrektywami Parlamentu Europejskiego i Rady 2009/125/WE oraz 2014/53/UE z dnia 16 kwietnia 2014r. w sprawie harmonizacji ustawodawstwa państw członkowskich dotyczących udostępniania na rynku urządzeń radiowych i uchylającą dyrektywę 1999/5/WE. Pełny tekst deklaracji zgodności UE publikowany jest na stronie www.arkas.pl

Przekreślony symbol kosza na odpady oznacza, że nie należy wyrzucać tego produktu wraz z innymi odpadami pochodzącymi z gospodarstwa domowego. Zużyty sprzęt elektryczny i elektroniczny należy przekazać do przetwarzania i recyklingu zgodnie z obowiązującymi w danym kraju przepisami ochrony środowiska dotyczącymi gospodarowania odpadami. Selektywna zbiórka odpadów przyczynia się do ograniczenia ich potencjalnego negatywnego wpływu na zdrowie ludzi i środowisko, wynikających z obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz części składowych.

SPECYFIKACJA ZASILACZA SIECIOWEGO

Producent:	Foshan Great Power Co.,Ltd
Numer rejestru handlowego:	91440606663372921C
Adres:	3/F Block, 16th, Street#3, Fengxin Road, Fengxing Industrial Zone, Shunde District, Foshan City, Guangdong Province, Chiny
Numer artykułu:	GRT90-145600
Napięcie wejściowe	100-240V
Wejściowa częstotliwość prądu przemiennego:	50/60Hz
Napięcie wyjściowe:	14,5V
Prąd wyjściowy:	6,0A
Moc wyjściowa:	87W
Średnia sprawność podczas pracy:	90%
Sprawność przy niskim obciążeniu (10%):	89%
Zużycie energii w stanie bez obciążenia:	0.19W
